1 Kverneland Accord Exacta EL, CL, CL EW, HL ja TL Accord Lannoitteenlevittimet

2 CentreFlow levitysjärjestelmä 1. Ei iskuja, ei lajittumista, ei pölyä Kiihdytyskammiolla varustettu CentreFlow lautanen, jossa keskipakoisvoima kiihdyttää lannoiterakeen pehmeästi lautasen nopeuteen ennen kuin lannoiterae kohtaa siivekkeen. 3. Pieni tuulivaikutus, suuri tarkkuus Suora lautanen. Vaakasuora levityskuvio. 4. Tasainen lannoitekertymä Kaksinkertainen levityskuvio. 2. Tarkka levityskuvio Iso 8 siivekkeen lautanen sallii levittämisen 9 m aina 45 m asti. Kaksinkertainen levityskuvio antaa lyömättömän tarkkuuden. 8 levityssiipeä / lautanen 24 m leveyteen saakka 2 2 levityssiipeä / lautanen 24 m leveydestä alkaen

3 CentreFlow levitysjärjestelmä: Exacta lannoitteen levittimien tunnusmerkkinä on ainutlaatuinen CentreFlow levitysjärjestelmä. Ainutlaatuinen järjestelmä pitää huolen siitä, että kaikki lannoiterakeet ovat kiertoliikkeessä ennen kuin ne kohtaavat levityssiivekkeet. Tämä alkukiihdytys ehkäisee lannoiterakeiden hajoamista siivekkeellä ja säilyttää näin rakeiden levitysominaisuudet. Pienannoslevitys Levityskuvion säätö Levitysmäärän säätö EasySet: Helpot asetukset ja säädöt Kompakti EasySet säätöpaneeli kummasakin lautasessa. Säätöpaneelilla on helppo tehdä asetukset ja säätää tarkka levitysmäärä. Kaksi hydraulista lannoitteen sulkulevyä, joissa jokaisessa on kolme annosteluluukkua, varmistavat tasaisen lannoitevirran levityslautasten keskikammioon. 5. Taattu levitystarkkuus kaltevillakin pelloilla Lannoite kohtaa siivekkeen aina samassa kohtaa ja saa aina voimansa koko siivekkeen pituudelta. Kverneland Accord Exacta Kilpailevat levittimet Kilpailevat levittimet: Epätasainen levitys johtuu jatkuvasti vaihtuvasta lannoitteen ja siivekkeen kohtauspaikasta. 3

4 Kverneland Accord Exacta 6 kohdan tarkistuslista tarkkaan levitykseen Avain virheettömään levitykseen on kokojakauman ja ominaispainon täsmääminen mahdollisimman tarkasti levitystaulukon arvoihin. Kverneland Accord Exacta 6 kohdan toimintalista auttaa sinua varmistamaan yhdenmukaisen levityksen kaikissa olosuhteissa Valitse lannoitelaatu 4 Valitse levitystaulukko 2 Määrittele lannoitteen 5 Valitse lohkoasetukset kokojakauma* 6 Säädä Kverneland EasySet 3 Määrittele lannoitteen järjestelmällä ominaispaino * * Lannoitteiden lajittelulaatikko on vakiovarusteena kaikissa Exacta levittimissä Levityskuvion säätö Kalibrointiasetus Saatavilla matkapuhelimella ja PDA:lle Suora linkki viimeisimpiin säätötaulukoihin: Tarkat tiedot jokaisen Kvernelend Accord levittimelle joka työleveydelle, levitysmäärälle ja ajonopeudelle 4 Kverneland Accord levittimien testauslaitos Exacta lannoitteenlevittimet ovat tunnettuja kestävyydestään, helppokäyttöisyydestään ja erinomaisesta tarkkuudestaan kaikissa olosuhteissa. Tämä on seurausta vuosien kokemuksesta, tutkimuksesta ja testeistä. Kverneland Accordin kehitysosastolla on käytössään ympärivuotiseen käyttöön oma 2400 m 2 testihalli levittimille. Kaikki testit toteutetaan tiukimpien kansainvälisten standardien ja laatuvaatimusten mukaisesti. Kun valitset Kverneland Accord Exacta levittimen, saat muutakin kuin pelkän lannoitteenlevittimen. Saat samalla tiedot uusista levitystuloksista ja helppolukuisista levitystaulukoista yleisimmille lannoitetyypeille.

5 Exacta EL Economy Line Työleveys säädetään siivekkeiden pituutta muuttamalla. Siivekkeet voi helposti vaihtaa työleveyden muuttamista ja kalibroinnin tekemistä varten Exacta EL on malliston pienin, mutta silti täysiverinen Exacta levitin. Ominaisuuksiin kuuluu muun muassa jopa 21 metriin yltävä työleveys. Lannoitemäärän säätö sijaitsee helposti tavoitettavissa koneen takana jolloin säätäminen on helppoa EL mallissa vakiona: 4 siivekettä per lautanen Jokaisella siivekkeellä levitys 9-18 metriin (lisävarusteena m) Oikeanpuoleisen lautasen sulkumahdollisuus Hydraulinen tai manuaalinen syötönsäätö Ruostumattomat letkuliitännät Muotoiltu ja saranoitu lannoiteverkko Nivelakseli ylikuormakytkimellä Lajittelulaatikko lannoitteiden testaamiseen Lisävarusteena: Tarkkuusannostelu pienille lannoitemäärille Exacta EL Perustilavuus Työleveys litraa 9-18 (20/21) metriä 5

6 Exacta CL Comfort Line Jokaisessa lautasessa on 8 levityssiivekettä joiden pituus määrittää levittimen työleveyden. Nämä 8 siivekettä mahdollistavat erittäin tarkan levityskuvion kaikilla työleveyksillä 10 metristä aina 28 metriin. CL on mahdollista varustaa erillisellä vasemman/oikean lautasen sululla tai lautaskohtaisella lannoitemäärän säädöllä (tarvitaan 2kpl 2-toimista venttiiliä). 6 CL mallissa vakiona: 8 siivekettä per lautanen Työleveys metriä vakiosiivekkein (lisävarusteena 27/28 m) Vakiona tarkkuusannostelu pienille lannoitemäärille Muotoiltu ja saranoitu lannoiteverkko Voimanottoakseli ylikuormakytkimellä Ruostumattomat letkuliitännät Lajittelulaatikko lannoitteiden testaamiseen Lisävarusteena sarja vasemman/oikean puolen sulkuluukkujen hallintaan. Tämä vaihtoehto tarvitsee vain yhden 2-toimisen venttiilin. Exacta CL Perustilavuus Työleveys litraa (27/28) metriä

7 Helppo täyttö Verkko lukittuna yläasentoon Ruostumattomasta teräksestä tehdyt letkuliittimet 7 Karistin Säiliön tyhjennyssarja (lisävaruste)

8 Exacta HL High Line Exacta HL on kapasiteetiltaan suurin Exacta mallisarjassa. HL on urakointiluokan lannoitteenlevitin, jonka maksimitilavuus nousee lisälaidoilla aina 3400 litraan asti. HL levittimellä voidaan levittää kaikille työleveyksille vaihtamatta lautasia, siivekkeitä tai voimansiirron rattaita. Työleveys säädetään traktorin ulosoton pyörimisnopeudella sekä levittimen kulmavaihteen akselin kytkennällä. Innovatiivinen voimansyöttö jokaiselle lautaselle varmistaa hellävaraisen lannoitteen syötön matalanopeuskaristimella, joka pyörii vain 15 % nopeudella lautasten pyörimisnopeudesta. HL mallissa vakiona: Ruostumattomat etulevyt Tarkkuusannostelu pienille lannoitemäärille Kaksi avaraa ja tukevaa lannoiteverkkoa Takavalosarja Voimanottoakseli ylikuormakytkimellä Matalanopeuskaristin Ruostumattomat letkuliitännät Lajittelulaatikko lannoitteiden testaamiseen Exacta HL Perustilavuus Työleveys litraa metriä 8 Sivusta avattava säiliöpressu (lisävaruste)

9 Helppo työleveyden säätö HL malleissa on erittäin helppo työleveyden säätö ja kolmiomainen levityskuvio. Yli 24 metrin työleveyksillä selkeälukuinen kallistuskulman osoitin helpottaa levittimen kallistuksen säätöä tarvittaviin kulmiin. Kummankin lautasen voi sulkea itsenäisesti, haluttaessa levittää vain puolta työleveyttä. Tämä on hyödyllinen ominaisuus erityisesti kiilamaisilla lohkoilla. Kallistuskulman osoitin Sulkuluukkujen auki/kiinni osoitin Matalanopeuskaristin Lautaskohtainen voimansiirron irtikytkentä Kalibrointivarustus (lisävaruste) Kaksi nivelakselin kytkentäpäätä nopean tai hitaan lautasten pyörimisnopeuden valintaan Kumivaimentimin varustettu voimansiirtolinja 9

10 Exacta CL EW ja TL Lannoitteenlevitys helpolla tavalla Exacta CL EW (Easy Weigh) Exacta TL Perustilavuus litraa Perustilavuus litraa Työleveys (27/28) metriä Työleveys metriä Exacta CL EW: n runko ja perusominaisuudet ovat samat kuin Excta CL:ssä, samoin TL:n ja HL:n mitat vastaavat toisiaan. 10 Exacta CL EW: Erinomainen ratkaisu tilakohtaiseen käyttöön Exacta TL: Huippulaatua urakointiluokan tarpeisiin

11 Referenssisensori = Absoluuttista tarkkuutta: Jokainen kilo on tärkeä! Exacta CL EW ja Exacta TL: Ainutlaatuisia ominaisuuksia, joita vain Kverneland Accord voi tarjota! 1. Vaaka-anturit yhdessä ainutlaatuisen referenssisensorin kanssa - Automaattinen kalibrointi ja jatkuva painon mittaus - Automaattinen levitysmäärien korjaus myös epätasaisella alustalla - Automaattinen nopeuden mukaan säätyvä määränsäätö - Kalibrointitestiä ei tarvita ennen levitystä 2. Centre Flow lautaset - Pehmeä kiihdytys lannoiterakeille, rakeet eivät hajoa - Vaakatasolevityksessä tuulen vaikutus minimaalinen - Tasainen päällekkäislevitys, toimii tasaisella ja rinteillä 3. Helppokäyttöisyyttä - ISOBUS yhteensopivuus vakiona - Helppokäyttöiset säädöt ja nopea kytkeä - Ei aikaa kuluttavia säätötoimia - EasySet -lautasilla helpot säädöt Jatkuva kalibrointi korkealla mittaustaajuudella parantaa tarkkuutta koko ajan Kverneland Accordin vakautussensori tasoittaa ympäristön aiheuttamat vaihtelut mittaustuloksiin. Levitys on tarkkaa myös rinteillä ja epätasaisilla pelloilla. Jatkuvan mittauksen edut: Tarkkuus säilyy koko ajan ja pelto tuottaa parhaiten. Lannoitteesta saadaan paras mahdollinen hyöty. Yksi 10 tonnin vaaka-anturi (Exacta CL EW) 4 kpl 5 tonnin vaaka-anturia sekä erillinen vertailuanturi Referenssisensori, ainutlaatuista Kverneland Accordissa 11

12 Sähköiset ohjauslaitteet Sähköiset ohjauslaitteet CL ja HL - malleihin Exacta Remote II Exacta Remote II: lla voidaan ohjata levitintä traktorin ohjaamosta käsin. Ohjausyksikössä on kaikki toiminnot levityksen aloittamiseen ja lopettamiseen, oikean levitysmäärän säätämiseen ja levitysmäärän muuttamiseen levityksen aikana. Viimeisimmät asetukset säilyvät muistitoiminnolla. Kummatkin lautaset voidaan itsenäisesti sulkea haluttaessa levittää puolta työleveyttä. Korroosiosuojatut säätölaitteet Sähköiset ohjausjärjestelmät Exacta CL EW ja TL Focus II ohjausyksikkö Focus II on suunniteltu helppokäyttöiseksi ohjausyksiköksi, jonka näytöltä näkyvät kaikki levittimen tiedot yhdellä silmäyksellä. Helppokäyttöiset kalvokytkimet, joilla lautaset voidaan sulkea ja avata sekä säätää levitysmäärää. Levitysmäärä, nopeus, lannoitteen määrä säiliössä, levitetty ja levittämätön pinta-ala lohkosta ovat kaikki selkeästi näkyvissä. 40 lohkon rekisteröintijärjestelmä tallentaa kaikki tiedot levityksistä. Focus II on myös varustettu sarjaportti liitännällä (232), joka mahdollistaa tietojen siirtämisen ulkopuolisien laitteiden ja ohjausyksikön välillä. Focus II on universaali ohjausyksikkö, jota voi käyttää muiden Kverneland Groupin valmistamien työkoneiden kanssa. Sarjaportti liitäntä Suurikokoinen, selkeä näyttö Kaikki tiedot on nähtävillä silmäyksellä Ohjelmoidut ja todelliset levitysmäärät Työleveys ja ajonopeus Lautasnopeus Pinta-ala ja jäljellä oleva levitysala Jäljellä oleva lannoitteen määrä 40 lohkon muistipaikat useille tiedoille Soveltuu sekä ISOBUS yhteensopiviin että ei-yhteensopiviin levittimiin RS-232 sarjaportti: Tie täsmäviljelyn sovellutuksiin IsoMatch Telluksen ja Focus II:n avulla voidaan ohjata ulkoisten laitteiden toimintoja ja kerätä tietoa kolmansien osapuolien laitteista RS232-liitännän kautta. Useat ohjelmistovalmistajat kuten esim., Farm Works karttapohjia, jotka voidaan ladata USB:n kautta suoraan IsoMatch Tellusnäyttöön. Farm Works on johtava valmistaja maatilan hallinnan ohjelmistoissa. RS232 yhteensopivuus esimerkiksi Nomad ohjaimen ja Site Mate II:sen avulla. 12 Yaran N-sensori, yhteensopiva RS232 liitännän Kasvustoanturi täsmäviljelyn sovellutuksiin Sarjaportti liitäntä avulla.

13 IsoMatch Tellus - Uuden sukupolven ohjausyksikkö IsoMatch Tellus on ensimmäinen ohjauspääte, jolla on mahdollista seurata ja ohjata kahta eri ISOBUS työlaitetta samanaikaisesti. Toisaalta toiselta näytöltä voi seurata esim. lisäkameraa. Kaksi ISOBUS näyttöä Ergonominen muotoilu Integroitu Traktorin ECU -ohjelma Suuri 12,1 tuuman kosketus värinäyttö Helposti ymmärrettävä asettelu ja käyttö Käyttöohjeet luettavissa näytöltä Integroitu laskin Kameran näyttö mahdollisuus max. 4 kameralle 4 USB paikkaa tiedonsiirrolle Dokumenttipohjainen tallennusmahdollisuus USB:n kautta työtehtävistä ( Työ, tila, pelto, kone, kuljettaja, ha, tunnit, paalit, kg, litrat, kulutus jne.) RS-232 liitäntä GPS laitteille IsoMatch Tellus on tehokas käyttö- ja ohjauspaneeli tulevaisuuden maatalouden ratkaisuihin. IsoMatch GEOcontrol: Etuja käyttäjälle Kverneland Group on esitellyt uuden sovelluksen: IsoMatch GEOcontrol. Tämä tulevaisuuden haasteisiin vastaava ohjelmisto on kehitetty viemään ISOBUS terminaalien käytettävyyttä askeleen eteenpäin, kohti tehokkaampaa. Älykkäämpää ja helpompaa maataloutta. IsoMatch GEOcontrol sisältää seuraavat toiminnot: Työleveyden hallinta Työvälineen eri osien automaattinen päälle ja pois kytkeytyminen IsoMatch GEOcontrol in ohjaamana. Täsmäviljely IsoMatch GEOcontrol ohjaa työvälineen levitysmäärää automaattisesti. Levitysmäärä perustuu nykyaikaisen anturiteknologian avulla mitattuun tietoon. Dokumentointi Kaikki tiedonsiirto maatilan hallintaohjelmistojen ja IsoMatch GEOcontrolin välillä tapahtuu USB-tikun avulla. ISOMATCH GEOcontrol SAAVUTA SELVIÄ ETUJA Käytön helppoutta ja käyttömukavuutta, lohkoja ei tarvitse kytkeä päälle/pois tai muuttaa levitysmääriä manuaalisesti. Voit itse keskittyä pellolla ajamiseen. Entistä tehokkaampi työskentely ja päällekkäisajon välttäminen johtaa 5-10% säästöihin lannoitteissa, torjunta-aineissa sekä siemenissä. Kasvit kasvavat paremmin ja tuottavat enemmän satoa. IsoMatch GEOcontrolin avulla työskentely hämärässä tulee helpommaksi, IsoMatch GEOcontrol myös keventää työtaakkaa huomattavasti. 13

14 Levittäminen pellon reunoilla ja päisteissä Reunalevitysvarustus Reunalevityssylinteri Reunalevitys reunasta keskelle käyttäen reunalevitysohjainta Lisävarusteena vain EL ja CL malleihin Reunalevitys ajouralta keskelle reunalevityssylinteriä käyttäen (vain CL) Exact Line Reuna- ja päistelevitystä varten voidaan CL, HL ja TL mallit varustaa Exact Line reunalevitysvarustuksella. Säädettävät siivekkeet takaavat levityksen halutulle leveydelle pellon reunaan asti. llmaisin reuna-/normaalilevitys Exact Line varustusta hallitaan hydraulisesti yhden yksitoimisen hydrauliventtiilin avulla. 14

15 Exacta EL, CL, CL EW, HL ja TL Tekniset tiedot Exacta EL EL 700 EL 900 EL 1400 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) 9-18 (20/21)* 9-18 (20/21)* 9-18 (20/21)* Levitysmäärä (kg/min) Exacta CL CL 1100 CL 1550 CL 2000 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) (27/28)* (27/28)* (27/28)* Levitysmäärä (kg/min) Exacta CL EW CL EW 1100 CL EW 1550 CL EW 2000 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) (27/28) (27/28) (27/28) Levitysmäärä (kg/min) Exacta HL (kapea) HL 1500 HL 2150 HL 2800 HL 3450 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) 12-45* 12-45* 12-45* 12-45* Levitysmäärä (kg/min) Exacta HL (leveä) HL 1875 HL 2550 HL 3225 HL 3900 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) 12-45* 12-45* 12-45* 12-45* Levitysmäärä (kg/min) Exacta TL (kapea) TL 1500 TL 2150 TL 2800 TL 3450 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) 12-45* 12-45* 12-45* 12-45* Levitysmäärä (kg/min) Exacta TL (leveä) TL 1875 TL 2550 TL 3225 TL 3900 Perustilavuus (l) Täyttökorkeus (cm) Leveys (cm) Täyttöleveys (cm) Tyhjäpaino (kg) Työleveys (m) 12-45* 12-45* 12-45* 12-45* Levitysmäärä (kg/min) * Lannoitetyypistä riippuen Tämä esite on tehty kansainvälisen aineiston perusteella. Sen vuoksi esite voi sisältää epätarkkuuksia, virheitä tai varusteita, jotka eivät ole myynnissä maahan tuotavissa malleissa. Tämä ei kuitenkaan oikeuta oikeudellisiin toimenpiteisiin Kverneland Groupia tai maahantuojaa kohtaan. Myytävät mallit, tekniset tiedot ja varusteet voivat vaihdella maakohtaisesti. Tarvittaessa ota yhteys jälleenmyyjääsi tietojen tarkistamiseksi. Kverneland Group varaa oikeuden tehdä ennalta ilmoittamatta muutoksia koneiden ja varusteiden rakenteeseen, teknisiin tietoihin tai saatavuuteen. Osa kuvissa olevista koneista voi olla esitetty ilman turvavarusteita vain jotta koneen ominaisuuksia voidaan paremmin havainnollistaa. Normaalikäytössä turvavarusteiden tulee olla ehdottomasti paikallaan, jotta riskiä vakaville vammoille ei synny. Mikäli turvavarusteita joudutaan esim. huollon vuoksi irrottamaan, ota tarvittaessa yhteys asiantuntevaan huoltoon. Kverneland Group Nieuw-Vennep BV 15

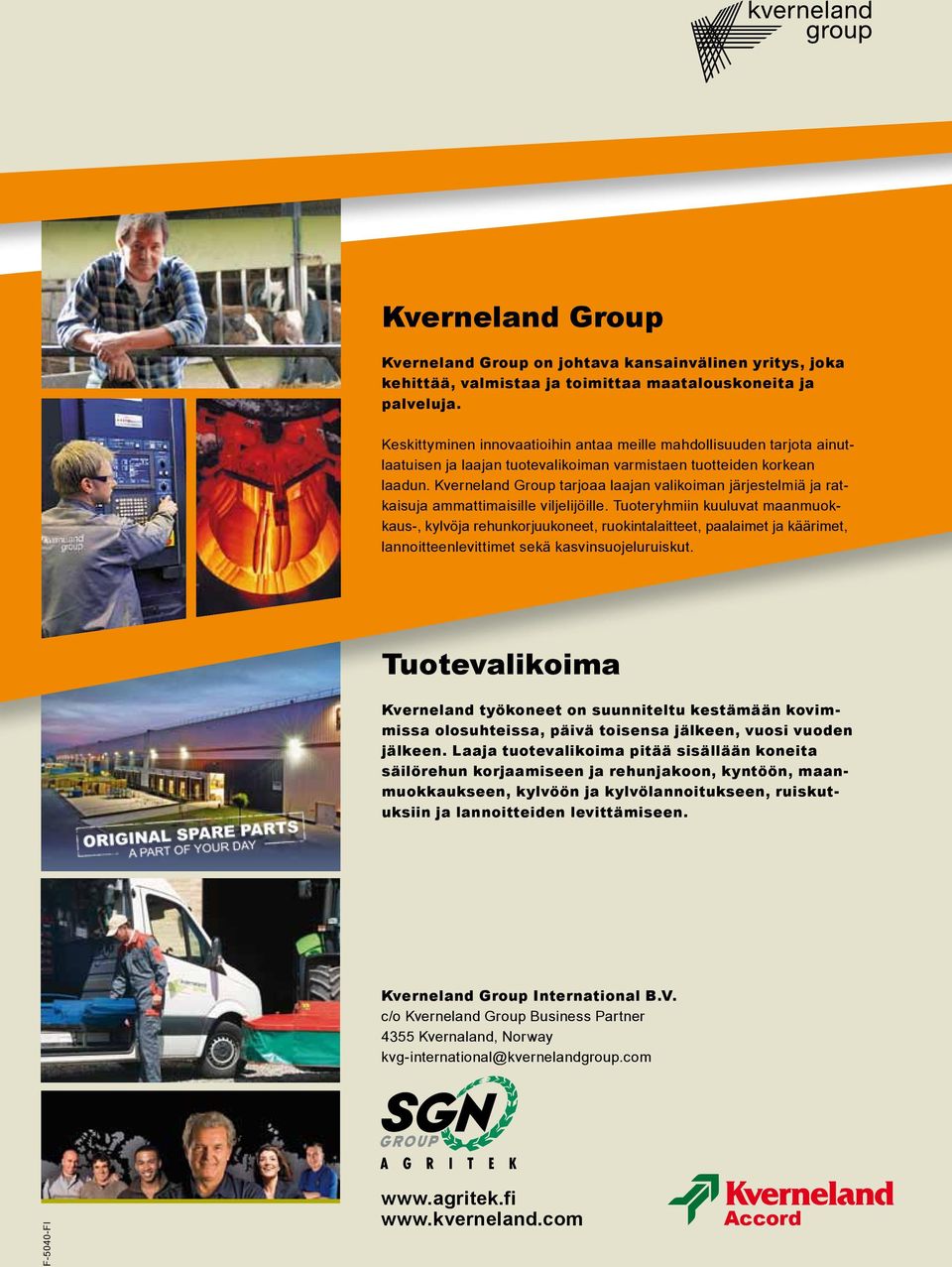

16 Kverneland Group Kverneland Group on johtava kansainvälinen yritys, joka kehittää, valmistaa ja toimittaa maatalouskoneita ja palveluja. Keskittyminen innovaatioihin antaa meille mahdollisuuden tarjota ainutlaatuisen ja laajan tuotevalikoiman varmistaen tuotteiden korkean laadun. Kverneland Group tarjoaa laajan valikoiman järjestelmiä ja ratkaisuja ammattimaisille viljelijöille. Tuoteryhmiin kuuluvat maanmuokkaus-, kylvöja rehunkorjuukoneet, ruokintalaitteet, paalaimet ja käärimet, lannoitteenlevittimet sekä kasvinsuojeluruiskut. Tuotevalikoima Kverneland työkoneet on suunniteltu kestämään kovimmissa olosuhteissa, päivä toisensa jälkeen, vuosi vuoden jälkeen. Laaja tuotevalikoima pitää sisällään koneita säilörehun korjaamiseen ja rehunjakoon, kyntöön, maanmuokkaukseen, kylvöön ja kylvölannoitukseen, ruiskutuksiin ja lannoitteiden levittämiseen. Kverneland Group International B.V. c/o Kverneland Group Business Partner 4355 Kvernaland, Norway F-5040-FI Accord
