2 Käsikirjan tiivistelmä. 28 Suomi... NZ LIMITED EI VASTAA MISTÄÄN VAHINGOISTA TAI ONNETTOMUUKSISTA MITÄ TUOTETTA KÄYTETTÄESSÄ VOI AIHEUTUA. Koskien kieltä: Tämä esitys, mitä tahansa määräystä ohjeissa, käyttäjän oppaissa ja muissa tiedoissa koskien tuotetta (Dokumentaatio) on voitu kääntää joksikin, tai jostakin, muusta kielestä (Käännös). Missä tahansa tapahtumassa on ristiriitaa dokumentaation käännöksessä, Englannin kielinen versio on aina virallinen versio dokumentaatiossa. VAROITUS: Polttoaine taloudellisuus voi vaihdella suuresti riippuen kuormasta ja meriolosuhteista. aina riittävästi varapolttoainetta mukana. on Navman NZ Limitedin rekisteröity tuotemerkki. FISH 4350 / 4380 Asennus- ja käyttöohje NAVMAN 57 Sisältö 1 Esittely FISH 4350 tai FISH 4380n hyödyt Kuinka FISH 4350 tai FISH 4380 toimii Peruskäyttö 60 3 FISH 4350 tai FISH 4380n asetukset

3 Asetukset > Järjestemä...62 Asetukset > Sonar Asetukset > Polttoaine (vain FISH 4380) Asetukset > Data...64 Asetukset > Lokit...

4 64 Asetukset > Hälytykset...65 Asetukset > Yksiköt Asetukset > Kommunikointi (vain FISH 4380).. 66 Asetukset > Kalibrointi...66 Näytön tulkinta..67 Kalojen etsintä ja näyttö...

5 ...69 Herkkyys Alue...70 Sonar ikkuna Sonar Zoom ikkuna...

6 72 Sonar Pohja ikkuna...72 Sonar A-Scope ikkuna Polttoaineikkuna Data ikkuna (vain FISH 4380)...73 Mitä tulee toimituksen mukana...

7 ...73 Lisävarusteet ja tarvikkeet Näytön kiinnitys ja irroitus Kaapeloinnit Useiden instrumenttien järjestelmä Puhdistus ja huolto..

8 FISH 4350 tai FISH 4380 käyttö Ikkunat Asennus ja Huolto Liite A Erittelyt Liite B Vianetsintä..

9 .. 77 Liite C Yhteystiedot NAVMAN FISH 4350 / 4380 Asennus- ja käyttöohje 1 Esittely Onnittelut, että valitsit kalakaiun. Lue tämä ohje huolellisesti ennen asennusta ja käyttöä niin saat parhaan mahdollisen hyödyn laitteestasi. Tämä ohje esittää kuinka FISH 4350 tai FISH 4380 asennetaan ja asetetaan.seuraa erillistä Anturin Asennusohjetta, joka tulee anturin mukana. Tämä ohje esittää kuinka käytetään FISH 4350 ja FISH 4380 kaikuja tehokkaasti ja neuvotaan vianetsintää ja annetaan tarpeellisia neuvoja. Tärkeää Anturin asentaminen parhaaseen mahdolliseen paikkaan on tärkeää kaiun toiminnalle. Seuraa anturin asennus ohjeita tarkkaan. 1-1 FISH 4350 ja FISH 4380 hyödyt FISH 4350 ja FISH 4380 ovat korkealaatuisia kalakaikuja, jotka tomitetaan antureineen. Molemmat käyttävät TFT (Thin Film Transistor) teknologiaa, jolla värinäyttö toimii hyvin myös päivänvalossa. Taustavalon LED:iä voidaan himmentää pimeä käytössä. Asennusteline mahdollistaa laitteen monipuolisen kääntämisen kaikkiin suuntiin. Sonar ikkunan värit ovat muokattavissa, vaihtoehdot neljä 16 väri- tai yksi 8 väripaletti. Värit ilmaisevat eri kaikujen vahvuutta, helpottavat näkymän tulkintaa. Tämä kapasiteetti yhdistettynä säädettävään tehoon aina 200 W RMS varmistaa, että FISH 4350 ja FISH 4380 toimivat tehokkaasti matalassa sekä syvässä vedessä. FISH 4350 ja FISH 4380 teho riittää 180 metrin syvyyteen riippuen veden laadusta ja anturin tyypistä. Navman kaikuluotainta voidaan käyttää etsimään kaloja, hylkyjä, pohjan tyyppejä ja helpottamaan kalapaikkojen löytämistä pohjaproþilista. Navman kalakaikua voidaan hyödyntää navigoinnissa tunnistamaan paikkoja syvyyden FISH 4350 ja FISH 4380 kaiuissa on kaksi osaa: - runkoon kiinnitettävä anturi - näyttöyksikkö. Anturi muodostaa ultraäänipulsseja, jotka menevät pohjaan 1463m/sek, leviten kartion muotoon. Kun pulssi osuu kohteeseen, kalaan tai pohjaan, osa siitä palaa takaisin kaikuun. Syvyys ja kohde tai pohja lasketaan FISH 4350 ja FISH 4380 mittaamalla lähetetyn pulssin ja vastaanotetun kaiun aika. Kun kaiku on palannut lähtee seuraava pulssi. FISH 4350 ja FISH 4380 muuntaa jokaisen kaiun sähköiseksi signaliksi, näytetään pystylinjana tai linjana pisteitä. Tuoreimmat FISH 4350 / 4380 Asennusja käyttöohje perusteella. FISH 4350/4380 on omiaan työskentelemään yhdessä TRACKER 5500 Navman:in väriplotterin kanssa. Instrumentit voidaan kytkeä yhteen käyttämällä NavBus tai NMEA väylää niin ne voivat jakaa tietoa. TÄRKEÄTÄ KÄYTTÖTIETOA. Anturin paikka ja monet muut asiat voivat vaikuttaa kaiun tarkkuuteen. On käyttäjän vastuulla varmistaa, että Navman kaiku on asennettu oikein ja sitä käytetään oikein. Polttoainelisävarustesarjalla, FISH 4380 toimii polttoainetietokoneena. Kaikki Navman 4000 sarjan kaiut käyttävät uutta SBN teknologiaa signaalin vahvistukseen, häiriön poistoon ja pohjan tunnistukseen. SBN teknologia käyttää digitaalisuodatinta parantaakseen paluusignaaleja. Samaan aikaan SBN teknologia käyttää aktiivista häiriösuodatinta torjuakseen häiriöt, jotka voivat usein näkyä virheinä näytössä. Käyttämällä SBN teknologiaa Navman: in kaikuluotain analysoi jokaisen pulssin heijastumia, suodattaen virheelliset paluut ja näyttäen mitä veneen alla vedessä on. Ks. osa 4-1 näytön tulkinta. kaiut ilmestyvät näytön oikeaan reunaan ja vanhat jatkavat kulkua vasemmalle ruudussa, kunnes häviävät lopulta näytöstä. Kuvanopeus riippuu veden syvyydestä ja kuvanopeuden asetuksesta. Ks osa 3-2 Asetukset > Sonar ja osa 4-1 näytön tulkinta. Ilmestyvät kaiut näytössä ovat riippuvaisia: kalakaiun asetuksista (alueen ja herkkyyden säätö) kaiuista (eri kala- ja pohjalajit, hylyt ja kasvillisuus) häiriöt (veden kirkkaus ja ilmakuplat). Ks. osa 4-1 näytön tulkinta Kuinka FISH 4350 ja FISH 4380 toimivat NAVMAN Näppäin nimet 2 Peruskäyttö Palaa edelliseen menu/ zoom sisään., Paina ikkunan lisävalinnat näyttöön; paina uudelleen; Asetukset menu näyttöön.

10 vieritä ylös tai alas. Vahvista muutokset / zoom ulos. MENU + _ Paina näyttöön Näyttö menu Paina uudelleen; Asetukset menu näyttöön. Lisää syvyysaluetta. Pidä Auto Alue Vähentää syvyysaluetta. Paina ja pidä virta On tai Pois; painamalla kerran näkyy Herkkyys säätö. Painamalla kahdesti näkyy taustavalon säätö. polttoainetoiminnot käynnistyvät. Otsikko näkyy Näppäimien käyttö hetken. Tämä seuraa automaattisesti asennus Kaiku toimii valikko ohjatusti. valikossa vain ensimmäisellä kerralla kun laite Valitse valikon kohde: on kytketty päälle. Käytä tätä valikkoa kielen 1. Paina tai merkitäksesi kohteen. valintaan (katso osa 3-1 Asetukset > Järjestelmä) 2. Paina ENT valitaksesi kohteen. ja yksiköt (katso osa3-7 Asetukset > Yksiköt). Vaihda numeroa, sanaa tai asetusta: Kaikkina muina aikoina, otsikkoikkuna seuraa 1. Käytä kursori nappeja tai tee muutos. näyttöä jota on käytetty viimeksi. Jos anturia ei ole kytketty, viesti: Anturia ei 2. Paina vahvistaaksesi; peruaksesi. kytketty. Jatka simulaatio tilaan? Virta Päälle/Auto Power ilmestyy. Paina tai valitse ja paina Paina virta päälle. hyväksyäksesi (Jos anturia ei ole tarkoituksella jätetty kytkemättä, sammuta laite ja katso Jos luotain on kytketty auto poweriin se käynnistyy Vianetsintä Liite B.) automaattisesti kun veneen sytytysvirta kytketään päälle. Tämä varmistaa, että käyntituntimittari ja Kytke virta pois, pidä. Kunnes alaslaskenta alkaa ja jatka pitämistä 3 sekuntia. Huom: jos laite on kytketty Auto Poweriin (osa 6-5 Kaapeloinnit) laite voidaan sammuttaa vain kun veneen sytytysvirta sammutetaan. Sisäinen simulaatio ohjelma mahdollistaa opetella eri toimintoja laitteella. Simulaatio tilassa sana Simulaatio vilkkuu ruudun alareunassa. Laite ml;mällä Pohjalukitusta ja A- Scope toimintoja yhdessä se on hyvä apu pohjan tyypin määrittelyssä. Kalasymbolit Kuvanopeus Käytä tätä vaihtaaksesi kuvanopeutta. Valinnat: Erittäin nopea, Nopea, Medium, Hidas, ja Tauko. Syvyys vaikuttaa kuvanopeuteen. Nopea rullaus ja hidas veneen nopeus ( 2-6 solmua) näyttää enemmän kala yksityiskohtia. Medium tai Hidas nopeus pitää sonar tietoa pidempään näkyvissä, mutta vähsti polttoainetta suunniteltuun matkaan plus varapolttoaine. On suositeltavaa mitata tankin tilavuus niin, että täyttää tyhjän tankin. Täytön jälkeen tarkista lukema jakelumittarista. Huom: Pidä varasi ilmataskuista, erityisesti turkin alla olevat tankit. Valitse N o l l a a k ä y t e t t y (kulutettu polttoaine) nollaksi. Tee tämä, että mittaus alkaa alusta. Kun kysytään Oletko varma? valitse K. Tankin koko Tallenna tankin tilavuus. Valitse 0, 1, tai 2.Jos 0 valittu tämä toiminto ei toimi. Moottorien lukumäärä Kalibrointi Katso osa 3-9 Asetukset > Kalibrointi, lisätietoa. Virtaus suodatin Aseta käytetty Useimmat moottorit eivät ime bensaa tasaisesti tankista. Saadaksesi vakaan lukeman, kalakaiku laskee virtausta ottamalla useiden mittauksien keskiarvon. Kaksi moottoriasennuksissa polttoainevirtaus -suodatus pitää säätää molemmille erikseen. Virtaussuodatin voidaan asettaa 0 30 sekuntiin. Aseta Virtaussuodattimen arvo alimmalle arvolle mikä antaa vakaan lukeman. Useimmiten 5 skunnin arvo (tehdasasetus) antaa hyväksyttävän tuloksen kaksitahti kaasutinmoottoreissa. Tämä asetus vaikuttaa V i r t a u s j a B e n s i i n i ekonomia näyttöön Bensa ikkunassa (ks osa 5-5 Bensa näyttö) mutta ei vaikuta Bensaa käytetty lukemaan. siinä voidaan näyttää. 4. Merkitse haluttu datanimike ja paina. Datanimike näkyy välittömästi siinä datakentässä. 5. Paina tai MENU kun olet valmis. Vaihtaaksesi aika perustetta lämpötilagraþikassa, valitse Aika peruste ja paina. Valitse 5, 10, 20 minuutin, 1 tai 2 tunnin välillä ja paina vahvistaaksesi. kytketään pois. 3-4 Asetukset > Data Paina MENU kahdesti näyttöön Asetukset menu, valitse Data: Data asetukset Vaihda data kohdetta: (vain FISH 4380) 1. Valitse Data asetukset, ja paina 2. Käytä tai siirtyäksesi datakentästä toiseen. 3. Paina missä tahansa datakentässä nähdäksesi listan datanimikkeistä joita Aika peruste 3-5 Asetukset > Lokit Paina MENU kahdesti näyttöön Asetukset menu, valitse sitten Lokit Lukemat voivat vaihdella toisista riippumatta. Nämä loki arvot pysyvät muistissa vaikka virta 64 Nollaa osamatka (vain FISH 4380) Tämä tyhjent ää arvoksi nollan. FISH 4350 / 4380 Asennus- ja käyttöohje NAVMAN Nollaa kokonaismatka (vain FISH 4380) Tämä tyhjentää arvoksi nollan. Nollaa moottorin käyntitunnit Tämä tyhjentää arvoksi nollan. Tämä voi olla tarpeen moottorin huollon jälkeen tai huoltovälin määrittelemiseen. 3-6 Asetukset > Hälytykset Paina MENU kahdesti näyttöön Asetukset menu, valitse sitten Hälytykset: Hälytykset voidaan asettaa (kytkeä) automaattisesti valvomaan olosuhteita, esimerkiksi tulee liian matalaa. Hälytys joka on kytketty näkyy mustana ikonina Hälytys rasiassa sonar ikkunassa. Kun kytketty hälytys aktivoituu, äänimerkki soi, hälytysviesti ilmestyy ja hälytysmerkki ikoni näkyy punaisena. tai MENU kuitataksesi hälytyksen, Paina ääni loppuu ja hälytysikkuna sulkeutuu. Tämä ei kytke hälytystä pois. Rajan asettaminen tiettyyn arvoon omien tarpeittesi mukaisesti: Symboli Hälytys Ääni Hälytys edellytys nimi jakso täyttyy kun: 1/5 sek syvyys alle asetus Liian matalaa arvon 1/2 sek syvempää kuin Liian syvää asetusarvo Kala 1 lyhyt kaiku osuu kalaan piip Lämpö 1/2 sek lämpötila muuttuu asetusarvoon Lämpö 1/2 sek lämpökäyrä muutos käyrä osuu asetusarvoon Akku 1/2 sek akun jännite alempi kuin asetusarvo Vara- 1/2 sek bensa määrä tankki alempi kuin asetusarvo Liian matalaa, Liian syvää ja Akku hälytykset kytkeytyvät automaattisesti uudelleen kun arvot poikkeavat asetuksista. Lämpötila hälytys kytkeytyy automaattisesti kun arvo on 0,25 C yli ta ali asetusrajan. Lämpökäyrä hälytys kytkeytyy automaattisesti kun lämpötila arvo putoaa 0,1 C per minuutti asetusrajan.

11 Hälytys kytkeytyy automaattisesti uudelleen Vilkkuvalo ja/tai ulkoinen äänimerkki (vain FISH 4380) Jos tarvitaan lisähälytintä, Vilkkuvalo ja/tai ulkoinen äänimerkki voidaan asentaa. Nämä voidaan sijoittaa sopivaan paikkaan veneessä. Katso osa 6-5 Kaapelointi. 3-7 Asetukset > Yksiköt Paina MENU kahdesti näyttöön Asetukset menu, valitse sitten Yksiköt: Tehdasasetus yksiköt ovat näkyvissä tässä esimerkissä. Nopeus Matka Valinnat: nm (merimailit) mi (mailit) km (kilometrit) FISH 4350 / 4380 Asennus- ja käyttöohje Valinnat: Valinnat: kn (solmut) Litrat mph (mailit per tunti) USGal (US gallonat) kmh (kilometrit per tunti) ImpGal (Imperial Gallonat) Syvyys Valinnat: Lämpötila ft (jalat) Valinnat: m (metrit) F (Fahrenheit) fa (sylit) C (Celsius) Polttoaine NAVMAN 65 Käytä tätä kytkettäessä FISH 4380 toisiin Navman laitteisiin NavBus:in kautta tai muihin NMEA yhteen sopiviin laitteisiin. Paina MENU kahdesti näyttöön Asetukset menu, valitse sitten Kommunikointi: NMEA: NMEA on käytössä useimmissa 3-8 Asetukset > Kommunikointi (vain FISH 4380) laitteissa. Valitse On NMEA valinta (katso Liite A Erittelyt). Muussa tapauksessa valitse Ei. NMEA data: Käytä tätä määrittelemään mitä NMEA tietoa välitetään (katso Liite A Erittelyt, ja osa 5-6 Dataikkuna, kuinka näytetään NMEA dataa). 3-9 Asetukset > Kalibrointi Paina MENU kerran tai useammin kunnes Asetukset on näytössä, sitten valitse Kalibrointi: Polttoaine toiminnon voi kalibroida ainoastaan jos lisävarustesarja on asennettu petrooli/bensiini moottoriin. kalibroimaan tarkkaan. Usein on vaikeata täyttää turkin alla olevia tankkeja samalle tasolle, ilmataskujen takia, siksi mitä enemmän bensaa on käytetty, sitä tarkempi on kalibrointi. Kalibroi polttoaineanturi(t) seuraavasti: 1. Tallenna polttoaine määrä tankissa. 2. Kytke kannettava tankki(t) moottoriin anturin kautta. 3. Aja normaalilla matkanopeudella kunnes vähintään 15 litraan bensaa on kulunut per/moottori. 4. Tarkista todellinen kulutuslukema täyttämällä kannettava(t) tankki(t) samalle tasolle kun aloitit. Katso todellinen lukema jakelumittarista. 5. Valitse Polttoa. Käytä tai vaihtaaksesi lukemaa täsmäämään jakelumitarin lukemaan. 6. Paina kun lukema on oikea. Huom: Jos kalibroinnin jälkeen lukemat näyttävät vääriltä niin tarkasta, että anturi on asennettu kunnolla ohjeiden mukaan. Katso Liite B Vianetsintä. Köliasetuksella voit asettaa laitteen mittaamaan syvyyttä kölin alta tai suoraan veden pinnasta. Aseta positiivinen köliasetus kun anturi on sijoitettu veden alle, mutta todellinen veden syvyys tarvitaan. Aseta negatiivinen köliasetus kun haluat syvyyden veneen syvimmästä osasta(esim. kölistä, peräsimestä tai potkurista) ja anturi on lähempänä veden pintaa. Käytä kursori nappeja valitaksesi Köliasetus, sitten paina. Käytä tai kursori nappeja säätääksesi lukemia. Nopeus Kalibrointi voi olla tarpeen eri runkomuotojen virtausten vuoksi. Voi olla tarpeen mitata veneen nopeus tarkkaan GPS:llä tai toisen veneen mittarin mukaan tai mitata aika ja kartalta matka. Huom: tarkka kalibrointi: Nopeus GPS:ltä enemmän kuin viisi solmua. Nopeus siipiratas anturilta väliltä 5-20 solmua. Paras tulos saadaan tyynellä säällä virtaamattomassa paikassa. Käytä kursori nappeja näyttämään nopeus rasia, sitten lisää tai vähennä lukemaa todellisen nopeuden mukaan. Lämpötila Tehdasasetukset ovat tarpeeksi tarkkoja normaali käyttöön. Mutta jos sinun tarvitsee kalibroida lämpötilaa, mittaa veden lämpötila ensin tarkalla lämpömittarilla. Käytä kursori nappeja näyttämään lämpötila rasia, sitten lisää tai vähennä lukemaa todellisen lämpötilan mukaan. Lämpötila voidaan asettaa 0-37,7 C 0,1 asteen tarkkuudella. Vaihda yksikköä F (Fahrenheit) tai C (Celsius), katso osa 3-7 Asetukset > Yksiköt. Köliasetus Polttoaine Kalibroimalla tämän saat tarkemman kulutus lukeman. Kaksimoottori asennuksessa pitää molemmat moottorit kalibroida erikseen. Tämä voidaan tehdä samaan aikaan kahdella lisätankilla tai eri kerralla kayttäen yhtä lisätankkia. Kalibroidaksesi polttoaineanturin sinun tulee tietää tarkka kulutuslukema. Parhaiten voit tehdä tämän pienellä kannettavalla tankilla. Vähintään 15 litraa polttoainetta tulee käyttää, että pystyt 66 Veden pinta Pos. arvo Anturin syvyys Anturi Neg. arvo Huom: Vene esitetty läpivientianturilla FISH 4350 / 4380 Asennus- ja käyttöohje NAVMAN 4 FISH 4350 ja FISH 4380 käyttö Tämä kappale esittää kuinka tulkita sonar ikkunoita, milloin ja miksi käyttää eri taajuuksia ja kuinka kala löydetään ja näytetään. Se esittää Herkkyyden ja Alueen ja näyttää 4-1 Näytön tulkinta Sonar näytöt eivät näytä kiinteää etäisyyttä veneen liikkeistä;pikemmimkin näyttävät historiaa, näyttäen mitä on ollut veneen alla kuluneen ajan aikana. Sonar signaalin näytetty historia riippuu veden syvyydestä ja kuvanopeudesta. Matalassa vedessä pulssit kulkevat nopeammin anturiin kuin syvässä. Historia kulkee matalassa ruudun läpi nopeammin kuin syvässä vedessä. Esimerkiksi kuvanopeudella Nopea syvyys yli 180m menee 2 minuuttia jokaiselta pystylinjalta kulkea ruudun läpi, kun 6 m syvyydessä se kestää vain noin 25 sekuntia. Kuvanopeus voidaan asettaa näyttämään joko pidempää historiaa vähemmällä kalatiedolla tai lyhempää historiaa enemmän kalatietoja. Katso osa 3-2 Asetukset > Sonar. Jos vene on ankkurissa, kaiut tulevat samalta alueelta pohjasta. Tämä tekee näyttöön litteän pohjalinjan. Ruutu kuva näyttää tyypillisen sonar näytön ilman kalasymboleja. Yksittäinen kala Iso parvi kaloja Pieni parvi kaloja Pohja pyörteitä ja ilmakuplia veteen ja nämä häiritsevät anturia.

12 Ne voivat aiheuttaa häiriöitä myös näyttöön. Kasvillisuutta Pehmeä pohja kuten muta, levä ja hiekka näkyy kapeana nauhana Kova pohja kuten kallio näkyy leveänä nauhana esimerkkejä eri sonar ikkunoista. Katso osa 1-2 Kuinka FISH 4350 ja FISH 4380 toimivat. Pohjatyypit Muta-, kasvi- ja hiekkapohjat heikentävät ja levittävät sonar pulssia, tuloksena heikko kaiku. Kova- ja kalliopohja heijastavat pulssin, tuloksena vahva kaiku. Katso osa 5-3 Sonar Pohja näyttö. Taajuus ja keilan leveys FISH 4350 ja FISH 4380 muodostavat pulssin, jonka anturi lähettää veden läpi, leviten ulospäin karkean kartion muotoon. Kartion sisällä, paluu signaali on vahvin. Kartion leveys riippuu anturista ja pulssin taajuudesta: Navmanin peräpeilianturi on noin 15. Kuva näyttää kuinka keilan leveys vaihtelee taajuuksien mukaan eri syvyyksillä. Piirrokset ovat likimääräisiä. Syvyys Kaikujen voimakkuus Värit osoittavat kaikujen voimakkuuden erot. Voimakkuus vaihtelee useista syistä, kuten: Kalan koosta, kalalajista tai muusta esineestä. Kalan tai esineen syvyys. Kalan tai esineen sijainti.(ultraäänipulssi en kattama alue on kartion muotoinen ja vahvimmat kaiut ovat keskellä.) Veden selkeydestä. Hiukkaset tai ilma vedessä vähentävät kaiun tehoa. Esineen tai pohjan koostumus tai tiheys. Huom: Plaanaavat nopeat rungot aiheuttavat FISH 4350 / 4380 Asennus- ja käyttöohje 200 khz NAVMAN Varjot Varjot ovat alueita minne kaiku ei `näe'. Näihin kuuluvat notkelmat tai kivien vierustat, jossa vahva kaiku palaa pois pimentäen heikon kaiun kalasta ja mahdollisesti muodostaa tupla pohja jäljen. Katso seuraava esimerkki sonar näytöstä. Tupla pohja jälki on näytössä. Esimerkki varjoista Sonar näyttö samalta paikalta Kala on näkyvissä näytössä Kala on piilossa johtuen vahvasta pohjakaiusta ja ei näy näytössä. Kala on näkyvissä näytössä Navman kalakaiut näyttävät tuoreimmat tapahtumat ruudun oikeassa reunassa. Vene liikkuu 1 minuutti sitten 30 sekuntia sitten Nyt Ilmaa vedessä (esim vanavedestä) Kun Kalasymboli on päällä, mikä tahansa proþili joka täsmää kalaan näkyy ruudussa kalasymbolina. 68 NAVMAN FISH 4350 / 4380 Asennus- ja käyttöohje Vene paikallaan 1 minuutti sitten Nyt ajat Kun vene on paikallaan, kaikki pohja kaiut tulevat samalta alueelta pohjasta. Tämä muodostaa näyttöön tasaisen pohjan. Esillä olevia SONAR ja ZOOM ruutuja voidaan vaihtaa halutuiksi Huom : Esitetyt ajat ovat vain havainnollisia. 4-2 Kalojen etsintä ja näyttö Mistä löytää kalan Vedenalaiset kohteet kuten riutat, hylyt ja karikot kiinnostavat osa 5-2 Sonar Zoom SBN tekniikka on hyvä voivat osa 3-2 Asetukset > tekee helpoksi havaita monia syitä miksi kalakaari ei on suurentaa näytön resoluutiota 100 ikkunassa, paina. 2. Käytä tai nappeja vaihtaaksesi ikkunassa, paina. Automaatti Alue valintaa on näytössä ruudun on zoom 2 Peruskäyttö.)ikkuna valikko on esitetty tässä ja jokainen ikkuna näytetty seuraavissa kappaleissa. Useimmilla ikkunoilla on Valinnat valikko, että asiaankuuluvia ominaisuuksia voi vaihtaa nopeasti. Ikkunat valikko Täyden ruudun Sonar historianäyttö (osa 5-1) Jaettu näyttö Sonar ja zoomattu osa (osa 5-2) Pohjajälki näytetään litteänä viivana zoom osassa (osa 5-3) Jaettu näyttö Sonarilla ja kaiun voimakkuus (osa 5-4) Polttoainetieto (osa 5-5) Vedenlämpötila, syvyyden historia ja muu veneen data (osa 5-6) Katso alla. Jakosuhde Tehdasasetus on 50%, voit säätää tätä suhdetta zoomin ja sonar historian näytöille. 1. Merkitse Jakosuhde ja paina. Vasen ja oikea nuoli ilmestyvät molemmille puolille jakolinjaa. 2. Käytä tai kursori nappeja säätääksesi Vihje: Paina ja palaa viimeisimpään käytettyyn sonar näyttöön. Paina MENU sitten palataksesi ennalta valittuun näyttöön. Käytä tätä vaihtaaksesi kahta usein käytettyä näyttöä keskenään.seuraa Osa 3-2 Asetukset > Sonar, lisätietoa sonar näyttöjen räätälöintiin. 5-1 Sonar ikkuna Näytä Sonar näyttö, merkitse Sonar ja paina : Data rivi, näyttää vedenlämpötilan, akun jännitteen (Katso osa 3-2 Asetukset > Sonar) Syvyys (numerokoko medium) Tämä näyttö rullaa oikealta (tuoreimmat kaiut) vasemmalle (vanhimmat). (Katso osa 3-2 Asetukset > Sonar) Pinta Kalasymboli syvyydellä Pohja Väripylväs Alue FISH 4350 / 4380 Asennus- ja käyttöohje NAVMAN Sonar Zoom ikkuna Näytä Sonar Zoom näyttö, merkitse Sonar Zoom ja paina : Sonar historia Zoom pylväs Jaettu ruutu näyttää sonar historiaa oikella ja zoom osa on vasemmalla. Zoom osa näyttää halutun alueen suurennettuna. Katso osa 4-4 Alue, lisätietoa. Vaihda kohdetta, paina MENU kunnes Valinnat valikko on näytössä. Zoom osa Jakolinja 5-3 Sonar Pohja ikkuna Näytä Sonar Pohja näyttö, merkitse Sonar Pohja ja paina. Pohja signaali on näytössä litteänä jälkenä keskellä zoom osaa. Näyttämällä pohjan litteänä jälkenä on helppoa verrata kaiun voimakkuutta pohja signaaleissa. Tämä auttaa indentifoimaan pohjan tyyppiä ja esineitä pohjan lähellä. Zoom pylväs voi vain osoittaa zoom alueen. Se ei voi osoittaa zoom korvausta sillä tämä muuttaa jokaista kaikua joka näkyy ruudussa. Zoom pylväs on kiinteästi keskellä ruutua. Katso 4-4 Alue, lisätietoa Zoom Alue ja Zoom Offset asetuksista. 5-4 Sonar A-Scope ikkuna Vallitse A-Scope näyttöön, valitse Sonar AScope ja paina. Käytä tätä analysoimaan sonar tietojen yksityiskohtia ja optimoimaan Herkkyyden asetukset. Käyttäjä voi määrittää heikoimman ja vahvimman näytettävän kaiun tason sonar näytössä, käyttämällä Herkkyyden säätöä.

13 Katso osa 4-4 Herkkyys. Kaiun voimakkuus määrätyssä syvyydessä on näytössä pitkänä vaakasuorana viivana Jakolinja sonar tässä syvyydessä. Vahva kaiku muodostaa historian ja A- pitkän viivan ja heikko lyhyen. scopen välillä Vaihda kohdetta, paina MENU kunnes Valinnat valikko on näytössä. Herkkyyden A- scope voi käyttää määrittämään pohjan tyyppiä asetus (vahvin ja kalan lajia näkyvän kaiun voimakkuuden kaiku näyttöön) perusteella. Eri lajisilla kaloilla on eri kokoisia ja mallisia uimarakkoja. Ilma uimarakossa heijastuu pulssiin, eli kaiun voimakkuus riippuu uimarakon koosta ja mallista. Herkkyyden Kun kalastetaan kalaparven seassa, huomioi raja (heikoin kalalajit ja paluu kaikujen voimakkuus kaiku A-scopessa. Sitten, kun määrätty kaiun paluu näyttöön) vastaisuudessa on sama ruudussa on kyse samasta kalalajista. Kalan tunnistus 5-5 Polttoaine ikkuna (vain FISH 4380) Näytä Bensa näyttö, valitse Poltto ja paina. (Katso osa 3-3 Asetukset > Polttoaine perusasetuksien asetukset. Jos moottori asetus on 0, toiminto on pois päältä) 72 Käytetty näyttää yhteensä käytetty siitä kun se on viimeksi nollattu Nollaa käytetty komennolla. Jäljellä näyttää jäljellä olevan määrän FISH 4350 / 4380 Asennus- ja käyttöohje NAVMAN tankissa. V i r t a u s näyttää bensan kulutuksen/ suurempi lukema, sitä parempi näyttölaite ja anturi. On tärkeä lukea asennusosa tästä ja anturin ohjeesta, joka tulee anturin mukana, ennen mitään asennusta. 6-1 Mitä tämä tuote sisältää? Vakio kokoonpano: FISH 4350 ja FISH 4380 näyttölaite Virtakaapeli Asennusteline (sisältää ruuvit) Takuun rekisteröinti kortti Aurinkosuoja näytölle Laipioasennussarja Peräpeilianturi Peräpeilianturi asennusohje. Tämä ohje * koskee vain FISH 4380 Asennusteline Ruuvit Näyttölaite Peräpeilianturin Virtakaapeli 6-2 Lisävarusteet ja tarvikkeet TRACKER karttaplotteri Läpivientianturi Läpivientianturi nopeus/lämpötila Polttoainesarja (yksi- tai kaksimoottori) Vaihto siipiratas Kantolaukku REPEAT 3100 (katso osa 6-6 Useiden laitteiden järjestelmät). Kysy Navman myyjältäsi lisätietoa. * koskee vain FISH FISH 4350 / 4380 Asennus- ja käyttöohje TRACKER 5500 karttaplotteri NAVMAN Polttoaine sarja 73 On olemassa kaksi asennus tapaa: Laipioasennus tarvitset kiinteän paneelin mihin kiinnität laitteeen. Laipio asennuksen jälkeen, FISH 4350 ja FISH 4380 kaikuja ei voi kallistaa. Eikä siirtää asennuksen jälkeen vähentääkseen ei toivottuja häikäisyjä tai heijastuksia Valitse huolellisesti näkyvä paikka, se voi olla mielellään kallistettu pinta. Telineasennus tarvitset pinnan johon asennat telineen. Varmista että pinta on suora, eikä ole alttiina kovalle tärinälle. Telinettä voi kallistaa ja kiertää, joten FISH 4350 ja FISH 4380 kaikuja voi siirtää joka käytön jälkeen. Valitse sijainti siten, että näyttö on: Vähintään 100 mm kompassista Vähintään 300 mm radiolähettimestä Vähintään1,2 m kaikista antenneista. Helposti luettavassa paikassa Suojassa fyysisiltä kolhuilta kovassa merenkäynnissä Helposti kaapeloitava paikka Suojaisa reitti kaapeleille. 6-3 Näytön kiinnitys ja irroitus Laipioasennus 1. Sahaa reikä laipioon näytölle käyttämällä sahauspiirrosta. 2. Poraa neljä reikää piirroksessa merkittyihin paikkoihin. 3. Ruuvaa neljä ruuvia näytön takana oleviin muttereihin. 4. Aseta näyttö paikalleen ja aseta aluslevyt ja mutterit paikoilleen. Telineasennus 1. Kiinnitä asennusteline veneeseen kolmella rst ruuvilla niin ettei teline pääse kääntymään. 2. Aseta näyttölaite telineeseen ja kiristä tukevasti pikaruuvilla asennustelineeseen. 3. Kytke johdot. Irroita näyttölaite Näyttö voidaan irroittaa jokaisen käytön jälkeen turvallisuus ja suojaus tarkoituksessa. Kun irroitat näyttöä varmista, että liittimet jotka jäävät veneeseen eivät jää paljaiksi. Laita suojukset liittimien päihin. Säilytä näyttölaite kuivassa puhtaassa paikassa esimerkiksi Navman kantolaukussa. kuvaukset NMEA ja NavBus. Tämä vaatii, että FISH 4350 ja FISH 4380 käynnistetään käsin napilla. Musta johto: Kytke akun miinus napaan. Punainen johto: Kytke akun plus napaan pääsulakkeen jälkeen. Liitä 2 Amp sulake ohjeen mukaan. Keltainen johto: Kytke tämä mustaan johtoon. Kytke laite päälle käsin milloin vain. Virta/data kaapeli sisältää 5 johtoa: Johto Toiminto Musta maa (virta miinus, NMEA) Valkoinen*NMEA ulos Punainen Plus virta sisään, 12/24 V DC Yellow Keltainen Auto power sisään (kytke punaiseen plus virta sisään, kytkeäksesi Auto powerin). Vihreä* Ulkoinen hälytin ääni tai valo ulos, kytketty maahan, 30 V DC 200 ma maksimi. Huom: Kaapelin vaippa on kytketty Pin 1 (musta johto) eikä tarvitse maadoitusta. * koskee vain FISH Amp sulake pitää asentaa piirroksessa näytettyyn paikkaan. Kuusi kaapelointi mallia on esitetty tässä kappaleessa: Perus kaapelointi. Tämä ei käynnistä kaikua automaattisesti. Auto power kaapelointi. Tämä tulee tehdä jos käytetään tuntimittaria ja polttoainetoimintoja. Lisähälyttimen kaapelointi NMEA kaapelointi Yksi moottori kaapelointi Kaksi moottoria kaapelointi Huom: Jos johdon väriä ei mainita niin sitä ei käytetä kyseisessä kaapeloinnissa. Osa 6-6 Useiden laitteiden järjestelmät, Kaapeloinnit Perus kaapelointi Pääkytkin Punainen Pääkytkin Sulake Keltainen Musta Varoitus 12 V DC NMEA johdotus (vain FISH 4380) Valkoinen johto: jos liität kalakaiun toiseen NMEA laitteeseen esim Navman: in REPEAT 3100.

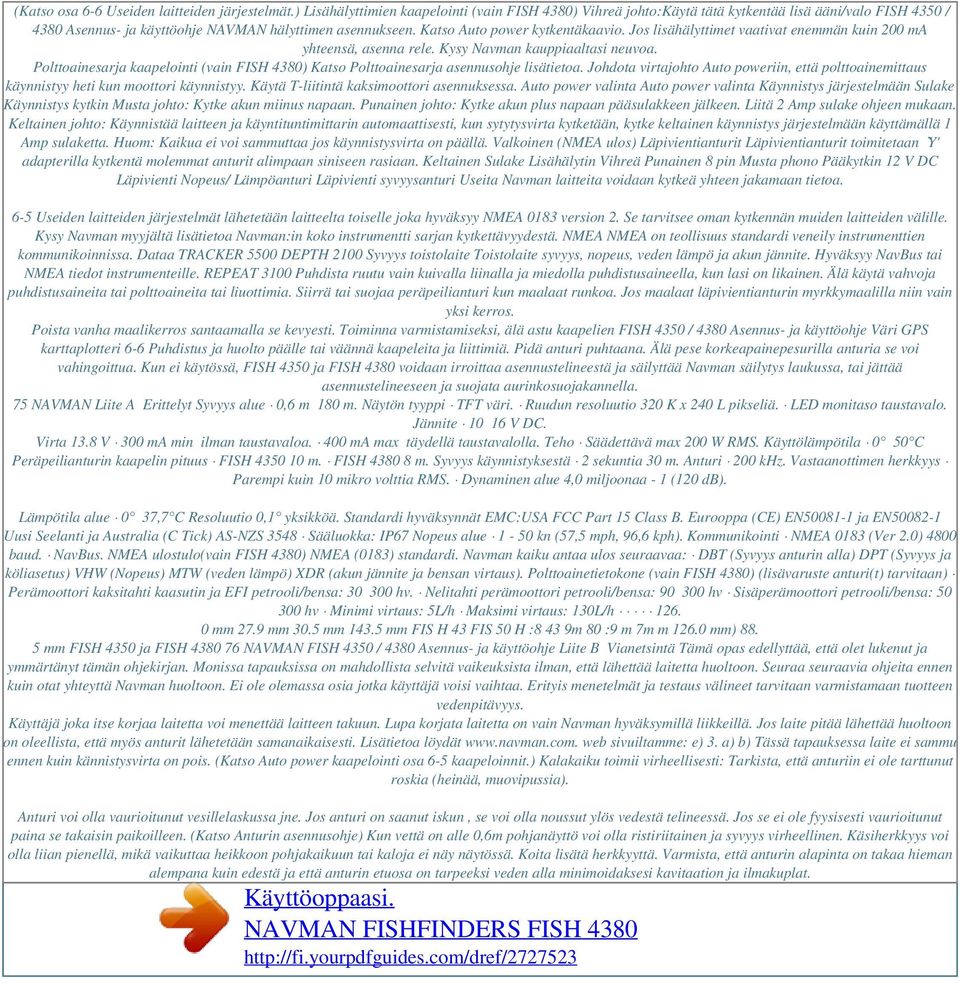

14 (Katso osa 6-6 Useiden laitteiden järjestelmät.) Lisähälyttimien kaapelointi (vain FISH 4380) Vihreä johto:käytä tätä kytkentää lisä ääni/valo FISH 4350 / 4380 Asennus- ja käyttöohje NAVMAN hälyttimen asennukseen. Katso Auto power kytkentäkaavio. Jos lisähälyttimet vaativat enemmän kuin 200 ma yhteensä, asenna rele. Kysy Navman kauppiaaltasi neuvoa. Polttoainesarja kaapelointi (vain FISH 4380) Katso Polttoainesarja asennusohje lisätietoa. Johdota virtajohto Auto poweriin, että polttoainemittaus käynnistyy heti kun moottori käynnistyy. Käytä T-liitintä kaksimoottori asennuksessa. Auto power valinta Auto power valinta Käynnistys järjestelmään Sulake Käynnistys kytkin Musta johto: Kytke akun miinus napaan. Punainen johto: Kytke akun plus napaan pääsulakkeen jälkeen. Liitä 2 Amp sulake ohjeen mukaan. Keltainen johto: Käynnistää laitteen ja käyntituntimittarin automaattisesti, kun sytytysvirta kytketään, kytke keltainen käynnistys järjestelmään käyttämällä 1 Amp sulaketta. Huom: Kaikua ei voi sammuttaa jos käynnistysvirta on päällä. Valkoinen (NMEA ulos) Läpivientianturit Läpivientianturit toimitetaan `Y' adapterilla kytkentä molemmat anturit alimpaan siniseen rasiaan. Keltainen Sulake Lisähälytin Vihreä Punainen 8 pin Musta phono Pääkytkin 12 V DC Läpivienti Nopeus/ Lämpöanturi Läpivienti syvyysanturi Useita Navman laitteita voidaan kytkeä yhteen jakamaan tietoa. 6-5 Useiden laitteiden järjestelmät lähetetään laitteelta toiselle joka hyväksyy NMEA 0183 version 2. Se tarvitsee oman kytkennän muiden laitteiden välille. Kysy Navman myyjältä lisätietoa Navman:in koko instrumentti sarjan kytkettävyydestä. NMEA NMEA on teollisuus standardi veneily instrumenttien kommunikoinnissa. Dataa TRACKER 5500 DEPTH 2100 Syvyys toistolaite Toistolaite syvyys, nopeus, veden lämpö ja akun jännite. Hyväksyy NavBus tai NMEA tiedot instrumenteille. REPEAT 3100 Puhdista ruutu vain kuivalla liinalla ja miedolla puhdistusaineella, kun lasi on likainen. Älä käytä vahvoja puhdistusaineita tai polttoaineita tai liuottimia. Siirrä tai suojaa peräpeilianturi kun maalaat runkoa. Jos maalaat läpivientianturin myrkkymaalilla niin vain yksi kerros. Poista vanha maalikerros santaamalla se kevyesti. Toiminna varmistamiseksi, älä astu kaapelien FISH 4350 / 4380 Asennus- ja käyttöohje Väri GPS karttaplotteri 6-6 Puhdistus ja huolto päälle tai väännä kaapeleita ja liittimiä. Pidä anturi puhtaana. Älä pese korkeapainepesurilla anturia se voi vahingoittua. Kun ei käytössä, FISH 4350 ja FISH 4380 voidaan irroittaa asennustelineestä ja säilyttää Navman säilytys laukussa, tai jättää asennustelineeseen ja suojata aurinkosuojakannella. 75 NAVMAN Liite A Erittelyt Syvyys alue 0,6 m 180 m. Näytön tyyppi TFT väri. Ruudun resoluutio 320 K x 240 L pikseliä. LED monitaso taustavalo. Jännite V DC. Virta 13.8 V 300 ma min ilman taustavaloa. 400 ma max täydellä taustavalolla. Teho Säädettävä max 200 W RMS. Käyttölämpötila 0 50 C Peräpeilianturin kaapelin pituus FISH m. FISH m. Syvyys käynnistyksestä 2 sekuntia 30 m. Anturi 200 khz. Vastaanottimen herkkyys Parempi kuin 10 mikro volttia RMS. Dynaminen alue 4,0 miljoonaa - 1 (120 db). Lämpötila alue 0 37,7 C Resoluutio 0,1 yksikköä. Standardi hyväksynnät EMC:USA FCC Part 15 Class B. Eurooppa (CE) EN ja EN Uusi Seelanti ja Australia (C Tick) AS-NZS 3548 Sääluokka: IP67 Nopeus alue 1-50 kn (57,5 mph, 96,6 kph). Kommunikointi NMEA 0183 (Ver 2.0) 4800 baud. NavBus. NMEA ulostulo(vain FISH 4380) NMEA (0183) standardi. Navman kaiku antaa ulos seuraavaa: DBT (Syvyys anturin alla) DPT (Syvyys ja köliasetus) VHW (Nopeus) MTW (veden lämpö) XDR (akun jännite ja bensan virtaus). Polttoainetietokone (vain FISH 4380) (lisävaruste anturi(t) tarvitaan) Perämoottori kaksitahti kaasutin ja EFI petrooli/bensa: hv. Nelitahti perämoottori petrooli/bensa: hv Sisäperämoottori petrooli/bensa: hv Minimi virtaus: 5L/h Maksimi virtaus: 130L/h mm 27.9 mm 30.5 mm mm FIS H 43 FIS 50 H :8 43 9m 80 :9 m 7m m mm) mm FISH 4350 ja FISH NAVMAN FISH 4350 / 4380 Asennus- ja käyttöohje Liite B Vianetsintä Tämä opas edellyttää, että olet lukenut ja ymmärtänyt tämän ohjekirjan. Monissa tapauksissa on mahdollista selvitä vaikeuksista ilman, että lähettää laitetta huoltoon. Seuraa seuraavia ohjeita ennen kuin otat yhteyttä Navman huoltoon. Ei ole olemassa osia jotka käyttäjä voisi vaihtaa. Erityis menetelmät ja testaus välineet tarvitaan varmistamaan tuotteen vedenpitävyys. Käyttäjä joka itse korjaa laitetta voi menettää laitteen takuun. Lupa korjata laitetta on vain Navman hyväksymillä liikkeillä. Jos laite pitää lähettää huoltoon on oleellista, että myös anturit lähetetään samanaikaisesti. Lisätietoa löydät web sivuiltamme: e) 3. a) b) Tässä tapauksessa laite ei sammu ennen kuin kännistysvirta on pois. (Katso Auto power kaapelointi osa 6-5 kaapeloinnit.) Kalakaiku toimii virheellisesti: Tarkista, että anturiin ei ole tarttunut roskia (heinää, muovipussia). Anturi voi olla vaurioitunut vesillelaskussa jne. Jos anturi on saanut iskun, se voi olla noussut ylös vedestä telineessä. Jos se ei ole fyysisesti vaurioitunut paina se takaisin paikoilleen. (Katso Anturin asennusohje) Kun vettä on alle 0,6m pohjanäyttö voi olla ristiriitainen ja syvyys virheellinen. Käsiherkkyys voi olla liian pienellä, mikä vaikuttaa heikkoon pohjakaikuun tai kaloja ei näy näytössä. Koita lisätä herkkyyttä. Varmista, että anturin alapinta on takaa hieman alempana kuin edestä ja että anturin etuosa on tarpeeksi veden alla minimoidaksesi kavitaation ja ilmakuplat.

15 (Katso Anturin asennusohjeet.) Tarkista, että anturi- ja virtajohto on kytketty kunnolla laitteeseen ja että lukitusrenkaat ovat paikoillaan. Kaulus varmistaa liitoksen vesitiiviyden. Tarkista, että anturi ja virtakaapeli eivät ole vaurioituneet. Varmista, että lähellä ei ole toista kaikuluotainta päällä, se voi häiritä laitettasi. Sähköiset kohinat moottorista ja muista sähkölaitteista voivat aiheuttaa häiriöitä.tämä voi aiheuttaa, että kaiku vähentää automaattisesti herkkyyttä jos automaatti herkkyys on käytössä. Kaiku eliminoi heikoimmat signaalit kuten kalat tai jopa pohjan näytön. Tarkista tämä sulkemalla toiset laitteet (esim.pilssipumppu) ja moottori kunnes häiritsevä laite on löytynyt. Päästäksesi eroon häiriöistä: - vedä anturi- ja virtakaapeli uutta reittiä, kaukana muista kaapeleista. - vedä virtakaapeli suoraan akulle omalla sulakkeella. Pohja ei näy: Olet valinnut käsialueen syvyydelle ja syvyys on alueen ulkopuolella. Muuta 77 c) d) 1. Laite ei käynnisty: a) FISH 4350 ja FISH 4380 on suunniteltu toimimaan 12 V akun jännitteellä, jännite voi vaihdella 10 16,5 V välillä. Jos laite on saanut liikaa virtaa, sulake on palanut ja laite sammunut. Tarkista sulake. b) Tarkista, että virtakaapelin liitin on laitteen takana kunnolla kiinni ja lukitusrengas paikallaan, se varmistaa liitoksen vesitiiviyden. c) Mittaa akun jännite kun kuormitat sitä kytke valoja, radio tai muita sähkölaitteita. Jos jännite on alle 10 V: - akun navat tai johdot navoissa syöpyneet. - akku ei lataudu kunnolla ja pitää ehkä uusia. d) Tarkista virtakaapeli kokonaan ettei se ole vaurioitunut. e) Varmista,punainen johto on kytketty plus napaan ja musta miinus napaan. Jos on johdotettu Auto Power valinta varmista, että keltainen johto on kytketty käynnistys virtapiiriin. Tarkista myös veneen päävirtakytkin (katso osa 6-5 Kaapeloinnit). f) Tarkista korroosio virtakaapelin liittimestä ja puhdista tai vaihda se jos tarpeen. g) Tarkista virtakaapelin sulakkeet. Sulake voi olla palanut tai syöpynyt. Testaa sulake vaihtamalla se uuteen ehjään. 2. Kalakaiku ei sammu: Kaiku voi olla kytketty Auto poweriin. FISH 4350 / 4380 Asennus- ja käyttöohje f) g) h) i) 4. a) NAVMAN automaattialueelle tai valitse toinen syvyysalue. (Katso osa 4-4 Alue). b) Syvyys voi olla luotaimen alueen ulkopuolella. Automaatti alueella näyttö vilkkuu "--.-" ja ilmoittaa pohjaa ei löydy. Pohja ilmestyy näyttöön kun vesi madaltuu. 5. Pohja on näytössä liian lähellä ruudun yläosaa: Kaiussa voi olla valittuna Käsialue joka on liian syvällä. Vaihda automaatti alueelle tai valitse matalampi alue (katso osa 4-4 Alue). 6. Pohjanäyttö häviää tai virheellinen syvyyslukema veneen liikkuessa: a) Varmista, että anturin alapinta on takaa hieman alempana kuin edestä ja että anturin etuosa on tarpeeksi veden alla minimoidaksesi kavitaation ja ilmakuplat. (Katso Anturin asennusohjeet.) b) Anturi voi olla vesiturbulenssissa. Ilmakuplat häiritsevät palaavia kaikuja häiriten laitteen kykyä löytää pohja tai muita kohteita. Tämä tapahtuu usein peruutettaessa. Anturi pitää asentaa tasaiseen veden virtaukseen niin, että laite toimisi kaikilla veneen nopeuksilla. c) Sähköiset häiriöt veneen moottorista. Kokeile häiriö suojattuja tulppia. 7. Jos laite piippaa kun se käynnistyy, mutta mitään ei tule näyttöön: Laite voi olla toiminnassa, mutta taustavalon säätö voi olla liian pienellä. Katso osa 2 Peruskäyttö taustavalon säätö. (Paina kahdesti) 8. Väärä kieli näytössä: Katso osa 3-1 Asetukset > Järjestelmä 9. Bensa kulutettu tai jäljellä virheellinen: a) jos moottori käy, kun kaiku on kiinni laite ei laske kulutusta. Bensaa jäljellä arvo on suurempi kuin määrä tankissa. Käytä Auto power kaapelointia niin tätä ongelmaa ei tule. Katso osa 6-5 Kaapeloinnit. b) Kovalla kelillä, polttoainetta virtaa ehkä takaisin anturin läpi antaen väärän lukeman. Asenna takaiskuventtiili polttoaineanturin ja tankin väliin. c) Aseta jäljellä pitää resetoida joka tankkauksen jälkeen (katso osa 3-3 Asetukset > Bensa). d) Tankkia ei ole tankattu täyteen, voi olla ilmataskuja. e) Polttoaine anturi tulee vaihtaa joka 5000 litran jälkeen. 10. Virtaus ei näytä mitään tai vähän: a) Tarkista, että moottorien lukumäärä on 1. Katso osa 3-3 Asetukset > Polttoaine. b) Tarkista, että polttoaine kaapelin kytkennät on kunnolla kiinni ja lukitusrengas paikoillaan. Tämä varmistaa vesitiiviin liitoksen. c) Anturi voi olla tukossa. Jos on niin irroita anturi letkusta ja puhalla kevyesti virtaus suuntaa vastaan. Polttoainesuodatin anturin ja tankin välillä pitää asentaa ohjeen mukaan. Muuten voi menettää takuun. d) Tarkista, että polttoaineletku ei ole vaurioitunut. e) Tarkista, että suodatin on puhdas. 11.Kaksimoottori asennus näyttää vain yhden kulutusta: a) Tarkista, että moottorien lukumäärä on 2. Katso osa 3-3 Asetukset > Polttoaine. 12. Virheellinen virtauslukema: a) Anturi on ehkä asennettu liian lähelle polttoainepumppua, tai on alttiina kovalle tärinälle. Tarkista, että olet asentanut ohjeiden mukaan. b) Tarkista ilmavuodot letkussa ja tankissa. c) Virtaus suodatin arvo ei ole sopiva. Tarkista, että arvo ei ole 0 ja koita nostaa arvoa kunnes se on sopiva. Katso osa 3-3 Asetukset > Bensa. 13.Ekonomia lukemaa ei ole: a) Veneen pitää liikkua, että ekonomia lukema näkyy. b) Tarkista, että anturin siipiratas pyörii ja, että kaksi magneettia on paikoillaan. 14.Näkyy kaksi pohja jälkeä: a) Vene on ehkä alueella jossa muodostuu varjoja. Katso osa 4-1 Näytön tulkinta. b) Matalassa vedessä kaiut voivat pomppia. Vähennä herkkyyttä (Katso osa 4-4 Herkkyys) ja/tai vähennä sonar pulssin tehoa (katso osa 3-2 Asetukset > Sonar). c) Vähennä aluetta. 78 NAVMAN FISH 4350 / 4380 Asennus- ja käyttöohje Appendix C - How to Contact Us NORTH AMERICA Navman USA Inc. 30 Sudbury Rd, Acton, MA Toll Free: Fax: sales@navmanusa.com web:www. navman.com AUSTRALIA Navman Australia Pty. Limited Unit 2 / 5-13 Parsons St.
