1 Harvian puulämmitteiset tuotteet Puulämmitteiset kiukaat Kiukaan lisävarusteet

2 Sisällysluettelo Harvia 22 Harvia 20RS Pro Harvia 16 ja 22 Vahvarakenteiset Harvia 16 ja 22 -kiukaat ovat hehkuvan lämmön ja hyvien löylyjen lähteitä pienehköihin ja keskikokoisiin saunoihin. Yleistuntuma kiukaista on jämäkkä muutenkin kuin ulkonäöllisesti. Kaikille malleille on saatavana myös kiukaaseen kiinnitettävä suojaseinä. Harvia 20 LS Pro ja 20 RS Pro Harvian kiuasmallisto täydentyi mökkikäytössä kätevillä sivusäiliömalleilla. Reilunkokoisessa 30 litran säiliössä vesi kuumenee samanaikaisesti, kun kiuas lämpenee löylykuntoon. Uusi suoja-alusta WL110 on suunniteltu erityisesti sivusäiliömalleja varten. Lisäksi se sopii erinomaisesti Harvia 36 -kiukaalle. Asennus- ja käyttöohjeet tuotteillemme löytyvät osoitteesta Harvian tuotteet suunnitellaan ja valmistetaan ympäristöystävällisesti. Luonnon kannalta kestävät valinnat ovat myös ihmiselle hyviä valintoja. Harvia Cares -merkki kertoo Harvian tavasta edistää kestävää kehitystä. Tämän esitteen materiaali on valittu myös luontoa kunnioittaen. 2

3 Luontaista hyvinvointia. Harvia tuo saunomiseen laatua ja mukavuutta suomalaista saunaperinnettä kunnioittaen. Harvia-sauna tarjoaa mahdollisuuden rentoutumiseen ja lämmöstä nauttimiseen. Sauna on osa luontaista hyvinvointia. Harvia-saunassa luonnon keskeiset elementit puu, kivi ja vesi yhdistyvät rentouttavaksi hyvän olon keitaaksi. Saunan tarjoama pehmeä lämpö tuottaa positiivisia terveysvaikutuksia. Se parantaa verenkiertoa, helpottaa lihaskipua sekä päänsärkyä, parantaa vastustuskykyä, vähentää stressiä ja rentouttaa niin fyysisesti kuin henkisesti. Harvian puulämmitteiset tuotteet antavat lämpöä ja nautinnollisia hetkiä perinteitä kunnioittaen. Pitkä kokemus, suomalainen saunomisen perinne ja jatkuva, harkittu tuotekehitystyö tuntuvat jokaisessa tuotteessa. Arvostamme luontoa ja sen moninaisuutta ja haluamme huolehtia luonnon puhtaudesta kehittämällä mahdollisimman ympäristöystävällisiä tuotteita. Monipuolisesta puulämmitteisten tuotteiden mallistosta sinun on helppo valita tarpeisiisi sopiva tuote. 3

4 Harvian puulämmitteiset kiukaat Puu on luonnollinen valinta se herkistää aistit nauttimaan. Rentoudu saunasi syleilyssä, tunne aidon löylyn henki. Harvia tietää yli 60 vuoden kokemuksella, miten hyvät löylyt syntyvät. Suomalaisen saunaperinteen kunnioittaminen, tyylikäs muotoilu ja laadukkaat materiaalit tekevät Harvian puulämmitteisestä kiukaasta saunasi sydämen. Kaikissa Harvia-kiukaissa on valuraudasta valmistetut arina ja lasiluukku. Kaksi erillistä tulenkiertokanavaa takaavat saunan nopean lämpenemisen ja miellyttävät löylyt. Kiukaat tulee asentaa T600-lämpötilaluokan savupiippuun. Valitse kattavasta valikoimastamme, kiukaan valintaohjetta noudattaen, saunaasi sopivin Harvia-kiuas, joka takaa sinulle suomalaista saunanautintoa vuodesta toiseen. Harvialta saat myös vedenlämmittimet, padat, tulisijan suojaseinät, teräspiipun sekä savuputket. Esimerkki ilman- ja tulenkierrosta Harvia-kiukaassa 1. Tuloilman ja tulen kierto palotapahtuman aikana. 2. Ilman lämpeneminen rungon ja ulkovaipan välissä. 3. Ilman virtaus kivitilan läpi.! Kiukaan valintaohje Oikein tehty löylyhuone vaikuttaa merkittävästi siihen, että kiukaan ominaisuudet tulevat parhaimmilleen. Kiukaan teho valitaan saunan koon ja materiaalien perusteella. Mikäli saunassa on eristämätöntä kivi-, lasi- tai vastaavaa pintaa, kasvaa kiukaan laskennallinen tehontarve 1,2 kuutiolla jokaista em. neliömetriä kohti. Mikäli saunan sisäpinta on eristämätöntä hirttä, kerrotaan kuutiotilavuus 1,5:llä. Muista, että saunan seinät ja etenkin katto on eristettävä erittäin hyvin. Kiinnitä huomiota myös saunahuoneen ilmanvaihtoon. Hyvän ilmankierron ansiosta saunojat saavat nauttia puhtaasta ja helposti hengitettävästä saunailmasta. 4

5 Puulämmitteiset kiukaat Harvia M1 ja M3 Tyylikäs kiuas pienehköön saunaan. Harvia M1/M3 on muotoilultaan klassisen tyylikäs kiuas, joka sopii pienehköön puulämmitteiseen saunaan. Se tekee saunomisesta miellyttävän elämyksen ja tuo perinteisen saunan tunnelmaa. Kiukaan luovuttama tasainen lämpö sekä tehokas tulen- ja ilmankierto takaavat nautinnolliset löylyt. Harvia M3 on varustettu lasiluukulla, jonka läpi tulen loimu luo saunaan lisää tunnelmaa. M1-kiukaassa on umpiluukku. Kiukaan värinä on tyylikäs grafiitin musta, ja sen yläsäleikkö on ruostumatonta terästä. Kiuas voidaan varustaa piippumallin vedenlämmittimellä ja suojaseinällä. Saunan koko 6 13 m 3. Kivimäärä maksimissaan 30 kg. Harvia M1 Harvia M3 Harvia 16 Selkeälinjainen ja moderni. Harvia 16 -kiuas on hehkuvan lämmön ja hyvien löylyjen lähde pienehköihin saunoihin. Valurautaisen lasiluukun takana loimuava tuli luo saunaan tunnelmaa. Luukun kätisyys on vaihdettavissa. UUTUUS! Saunan koko 6 16 m 3. Kivimäärä maksimissaan 36 kg. Harvia 20 Pro Väkevien löylyjen lähde. Harvia 16 Harvia 20 Pro on keskisuurten saunojen väkevien löylyjen lähde. Kiukaassa on suuri kivitila ja teräksinen yläsäleikkö. Valurautaisen lasiluukun läpi tulen loimu luo saunaan lisää tunnelmaa. Jykevä, 10 millimetrin tulikansi takaa kestävyyden. Kiukaassa on asennusta helpottavat säädettävät jalat. Kiuas voidaan varustaa piippumallin vedenlämmittimellä ja suojaseinällä. Kiukaan ulkovaippa on maalattu grafiitin mustaksi. Saunan koko 8 20 m 3. Kivimäärä maksimissaan 40 kg. 5

6 Harvia 20 ES Pro Mökkisaunojen suosikki. Mökkisaunojen suosikki Harvia 20 ES Pro on käytännöllinen kiuas, joka antaa kunnon löylyt. Kiukaan etuosassa on helppokäyttöinen, 20 litran vesisäiliö. Vesi kuumenee samanaikaisesti, kun kiuas lämpenee löylykuntoon. Vesisäiliössä on hana sivulla ja hanan kätisyys on vaihdettavissa. Valurautaisen lasiluukun läpi tulen loimu luo saunaan lisää tunnelmaa. Jykevä, 10 millimetrin tulikansi takaa kestävyyden. Kiukaassa on suuri kivitila ja teräksinen yläsäleikkö. Kiukaassa on asennusta helpottavat säädettävät jalat. Suojaseinä on saatavana lisävarusteena. Harvia 20 ES Pro -kiukaan ulkovaippa on maalattu grafiitin mustaksi. Harvia 20 ES Pro S -kiukaan ulkovaippa on valmistettu ruostumattomasta teräksestä. Saunan koko 8 20 m 3. Kivimäärä maksimissaan 40 kg. Harvia 20 ES Pro Harvia 20 ES Pro S Harvia 20 LS Pro ja 20 RS Pro Sivusäiliölliset kiukaat suosituimpaan mökkisaunaluokkaan. Sivulla sijaitsevalla vesisäiliöllä varustetut Harvia 20 LS Pro ja 20 RS Pro ovat käytännöllisiä kiukaita, jotka antavat kunnon löylyt. Vesi kuumenee tilavassa 30 litran säiliössä samanaikaisesti, kun kiuas lämpenee löylykuntoon. Valurautaisen lasiluukun läpi tulen loimu luo saunaan lisää tunnelmaa. Jykevä 10 millimetrin tulikansi takaa kestävyyden. Kiukaassa on asennusta helpottavat säädettävät jalat. Kiukaat voidaan varustaa suojaseinällä. Harvia 20 LS Pro:ssa vesisäiliö on vasemmalla (L = left) ja 20 RS Pro:ssa oikealla (R = right). Saunan koko 8 20 m 3. Kivimäärä maksimissaan 40 kg. 20 LS Pro Harvia Premium ja Premium VS Modernia muotoilua puulämmitteiseen saunaan. Harvia Premium on tyylikäs kiuas keskisuuriin puulämmitteisiin saunoihin. Kiukaan ulkovaippa on valmistettu ruostumattomasta teräksestä. Kiuas voidaan varustaa piippumallin vedenlämmittimellä. Kiukaassa on asennusta helpottavat säädettävät jalat. Valurautaisen lasiluukun läpi tulen loimu luo saunaan lisää tunnelmaa. Jykevä, 10 millimetrin tulikansi takaa kestävyyden. Harvia Premium VS on hyvä valinta mökkisaunaan, sillä siinä on reilunkokoinen vesisäiliö (30 l) kiukaan sivulla. Vesi kuumenee samanaikaisesti, kun kiuas lämpenee löylykuntoon. Vesisäiliössä on hana edessä ja vesisäiliön kätisyys on vaihdettavissa. Saunan koko 8 20 m 3. Kivimäärä maksimissaan 40 kg. Premium 20 RS Pro 6 Premium VS

7 Harvia 22 Selkeälinjainen ja vahvarakenteinen. Harvia 22 -kiuas on hehkuvan lämmön ja hyvien löylyjen lähde keskikokoisiin saunoihin. Valurautaisen lasiluukun takana loimuava tuli luo saunaan tunnelmaa. Luukun kätisyys on vaihdettavissa. Kiukaassa on asennusta helpottavat säädettävät jalat. Saunan koko 8 22 m 3. Kivimäärä maksimissaan 40 kg. UUTUUS! Harvia 26 Pro Superluokan löylyt. Harvia 26 Pro tuo suurempiin saunoihin superluokan löylyt. Suuri kivimäärä takaa hyvät löylyt, vaikka tuli sammuisikin hetkeksi. Kiukaassa on valurautainen lasiluukku ja teräksinen yläsäleikkö. Kiukaassa on asennusta helpottavat säädettävät jalat. Kiuas voidaan varustaa piippumallin vedenlämmittimellä ja suojaseinällä. Kiukaan ulkovaippa on maalattu grafiitin mustaksi. Harvia 22 Saunan koko m 3. Kivimäärä maksimissaan 50 kg. Harvia 36 Suurenmoiset löylyt isolle porukalle. Harvia 36 on suurten saunojen tehokiuas. Sen ominaisuudet riittävät kunnon löylyjen ottamiseen suurellakin seurueella. Reilun kivimäärän ansiosta saunassa voi viipyä pitkään. Löylyt eivät lopu kesken, vaikka tuli pääsisi välillä sammumaan kiukaasta. Kiukaassa on teräksinen yläsäleikkö ja asennusta helpottavat säädettävät jalat. Kiukaan ulkovaippa on maalattu grafiitin mustaksi. Kiuas voidaan varustaa piippumallin vedenlämmittimellä ja suojaseinällä. Saunan koko m 3. Kivimäärä maksimissaan 60 kg. 7

8 8

9 Harvia Duo Enemmän tunnelmaa. Harvia Duo on puulämmitteisen kiukaan ja takan yhdistelmä. Lämmitä saunasi löylykuntoon samaan aikaan voit nauttia takkahuoneen puolella miellyttävän takkatulen luomasta tunnelmasta. Duo tuo saunaasi perinteisen saunan henkeä ja antaa väkevät löylyt. Harvia Duo on kestävä käytössä. Kiukaan ulkovaippa on korkealuokkaista ruostumatonta terästä. Kiukaassa on suuri tyylikäs, teräksinen lasiluukku. Kiuas voidaan varustaa piippumallin vedenlämmittimellä ja suojaseinällä. Saatavana kaksi eri tehoa: Harvia 20 Duo: saunan koko 8 20 m3. Kivimäärä maksimissaan 40 kg. Harvia 36 Duo: saunan koko m 3. Kivimäärä maksimissaan 60 kg. Harvia Duo 20 Harvia SL -kiukaat Tunnelmaa ja käyttömukavuutta. Harvia SL -kiuas on tarkoitettu sinulle, joka haluat lämmittää saunasi helposti toisesta huoneesta tai ulkoa käsin. SL-kiuas antaa mahtavat löylyt pienissä ja keskisuurissa saunoissa. SL-kiukaassa on tunnelmaa luova lasiluukku. Luukun kätisyys on mahdollista vaihtaa oman tarpeen mukaan. Säädettävät jalat 20 SL -mallissa helpottavat asentamista. Kiuas voidaan varustaa piippumallin vedenlämmittimellä ja suojaseinällä. Saatavana kaksi eri tehoa: Harvia M3 SL: saunan koko 6 13 m 3. Kivimäärä maksimissaan 30 kg. Harvia 20 SL: saunan koko 8 20 m 3. Kivimäärä maksimissaan 40 kg. Harvia M3 SL Harvia 20 SL Harvia 50 Yhteisökiukaiden kuningas. Harvia 50 on yhteisökiukaiden kuningas, joka on suunniteltu löylyttämään isojakin ryhmiä samalla kertaa. Mahtava kivimäärä takaa tasaiset löylyt suuressa tilassa. Kiukaan antamissa löylyissä on vanhan ajan henkeä, oikeaa suomalaista sisua. Harvia 50 on suunniteltu muun muassa leirikeskusten ja palvelualan yritysten käyttöön. Kiukaan väri on grafiitin musta. Saunan koko m 3. Kivimäärä maksimissaan 120 kg. 9

10 10

11 Puulämmitteiset kiukaat Harvia Classic Top Nostalginen uutuus: kannellinen puulämmitteinen kiuas. Harvia Classic Top -kiuas vie saunojan 60 vuoden taakse, jolloin Harvia valmisti ensimmäisen puulämmitteisen kiukaansa. Ensimmäisen Harvia-kiukaan tapaan Classic Top on kannellinen. Kiukaan ulkovaipassa on sekä ruostumatonta terästä että paksua, grafiitin mustaksi maalattua rautaa. Kiukaan suuri kivipinta antaa juhlavat löylyt. Valurautaisen lasiluukun läpi tulen loimu luo saunaan lisää tunnelmaa. Luukun kätisyys on vaihdettavissa. Kiuas voidaan varustaa piippumallin vedenlämmittimellä. Kiukaassa on asennusta helpottavat säädettävät jalat. Saatavana kaksi eri mallia: Classic 280 Top ja Classic 400 Top Duo. Duo-mallia voit lämmittää kätevästi toisesta huoneesta käsin samaan aikaan voit nauttia takkahuoneen puolella miellyttävän takkatulen luomasta tunnelmasta. Classic 280 Top Classic 280 Top: saunan koko m 3. Kivimäärä maksimissaan 60 kg. Classic 400 Top Duo: saunan koko m 3. Kivimäärä maksimissaan 80 kg. Classic 400 Top Duo Säädä löylyt makusi mukaan. Kannella säädeltävissä oleva ilmankierto mahdollistaa pehmeät löylyt. Kun kansi avataan, kiuas alkaa lämmittää saunan ilmaa täydellä teholla. Heitä löylyvettä kiville ja nauti kuumilta kiviltä nousevasta pehmeästä löylystä itsellesi sopivan lämpimässä saunassa. Jos kansi pidetään auki koko lämmityksen ajan, kiuas lämpenee ja lämmittää saunaa tavallisen puulämmitteisen kiukaan tavoin. Kansi kiinni. Kivet lämpenevät nopeasti, mutta sauna ei kuumene liikaa ja saat lempeät löylyt. Kansi auki. Ilma virtaa kiukaan läpi ja lämmittää saunan ilmaa tehokkaasti. 11

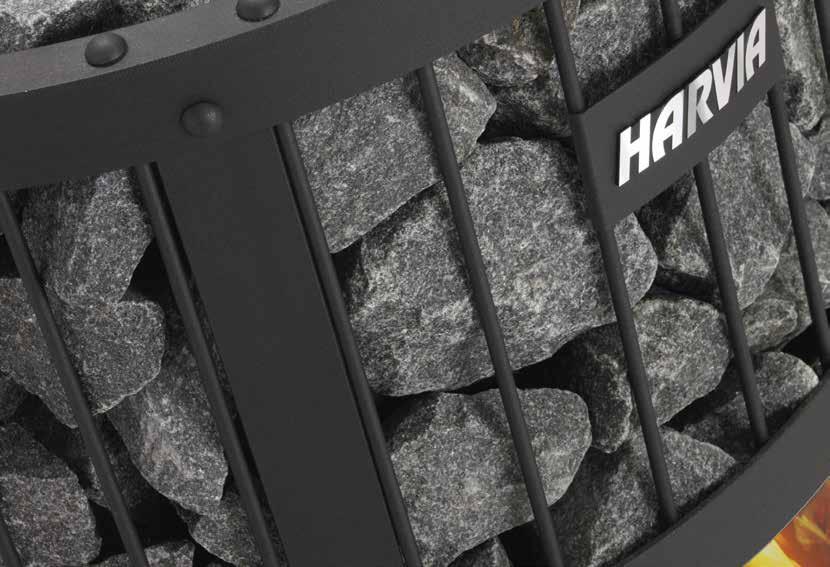

12 Harvia Legend -mallisto Puulämmitteiset Harvia Legend -kiukaat tarjoavat löylyelämyksen, jolla ei ole vertaa. Musta teräskehikko pitää sisällään mahtavan kivimäärän. Suureen kivimäärään varautunut lämpö mahdollistaa reilumman löylynheiton jopa matalassa lämpötilassa. Löyly ei lopu kesken, vaikka tuli hetkeksi sammuisikin. Legend-kiukaissa on nykyaikainen arinarakenne, jonka ansiosta palaminen on tehokkaampaa ja puhtaampaa. Tavallista pienemmät sivu- ja takapinnan suojaetäisyydet palaviin materiaaleihin mahdollistavat vapaamman laudesijoittelun. Kiuas voidaan varustaa piippumallin vedenlämmittimellä. Harvia Legend SL- ja Legend Duo -mallit on tarkoitettu sinulle, joka haluat lämmittää saunasi helposti toisesta huoneesta tai ulkoa käsin. Legend-kiukaan lisävarusteiksi on saatavana savuputkensuoja sekä suojaseinä ja -alusta. Legend-kiukaiden tulitilassa on nykyaikainen, palamisilmaa jakava arinarakenne. Osa palamisilmasta ohjataan tulitilan yläosaan, minkä ansiosta palaminen on tehokkaampaa ja puhtaampaa. Arinarakenne myös pidentää kiukaan käyttöikää. 12

13 Puulämmitteiset kiukaat Harvia Legend 150 Harvia Legend 150 tarjoaa miellyttävän kosteat löylyt pienehköön saunaan. Kiuas on ilo silmälle ja kylpijöille. Legend 150 on varustettu valurautaisella lasiluukulla, jonka läpi tulen loimu luo saunaan lisää tunnelmaa. Kiukaassa on asennusta helpottavat säädettävät jalat. Legend 150 SL Saunan koko 6 13 m 3. Kivimäärä maksimissaan 120 kg. Harvia Legend 240 Harvia Legend 240 on hyvä valinta keskisuureen saunaan. Kiuas on varustettu valurautaisella lasiluukulla, jonka läpi tulen loimu luo saunaan lisää tunnelmaa. Kiukaassa on asennusta helpottavat säädettävät jalat. Saunan koko m 3. Kivimäärä maksimissaan 200 kg. Legend 240 SL Harvia Legend 300 Harvia Legend 300 antaa mahtavat löylyt keskisuuriin ja suuriin saunoihin. Kiukaassa on suuri, takkamainen, teräksinen lasiluukku. Reilunkokoiseen tulitilaan mahtuu pidemmätkin polttopuut, max. 47 cm. Kiukaassa on asennusta helpottavat säädettävät jalat. Legend 240 Duo Saunan koko m 3. Kivimäärä maksimissaan 260 kg. Legend 300 Duo 13

14 14

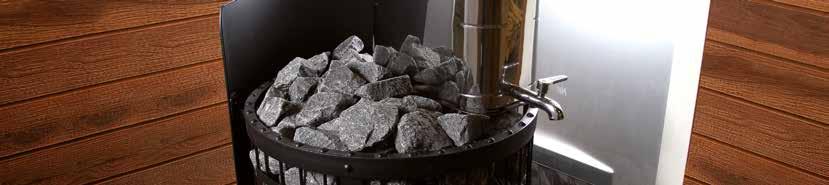

15 Harvia Legend -kiukaan lisävarusteet Legend-savuputkensuoja Puulämmitteisen Legend-kiukaan voi varustaa kivillä täytettävällä savuputken suojalla. Sitä käytettäessä savuputken suojaetäisyys pienenee reilusti, sillä lämpösäteily varautuu suurimmaksi osaksi kiviin. Tuote on sekä hyvännäköinen että käytännöllinen, sillä löylynheittopinta kasvaa merkittävästi. Soveltuu kaikkiin puulämmitteisiin Legend-kiukaisiin ja Harvia-teräspiipun kanssa käytettäväksi. Kivimäärä n. 40 kg. 125 mm 560 mm 520 mm 300 mm WL300 Muotoilu suojattu (UCD). Legend-suojaseinä ja -alusta 1000 mm Testatut ja turvalliset Legend-suojaseinät pienentävät kiukaan suoja etäisyyksiä palaviin materiaaleihin merkittävästi. Käytännössä kiuas siis mahtuu pienempään tilaan. Suojaseinäelementtejä voidaan kiinnittää kiukaaseen 1 3 kpl tarpeen mukaan. Tuote sopii käytettäväksi kaikkien puulämmitteisten Legend-kiukaiden kanssa. Suojaseinä on mustaksi maalattua teräslevyä, paino 6,7 kg mm 665 mm WL200 Muotoilu suojattu (UCD). 470 mm Legend suojakaide SASPO240 / SASPO241 Legend-suoja-alusta on valmistettu mustaksi maalatusta, alumiinisinkitystä teräslevystä. Suoja-alustaa käytetään esim. silloin, kun kiuas asennetaan vesieristetylle laattalattialle. Suoja-alustan paino 8,5 kg. WL100 Legend-suojakaide ja valaistu suojakaide Legend-suojakaide kiinnittyy suoraan kiukaaseen, minkä vuoksi se on erinomaisen tukeva. Suojakaide soveltuu sekä sähkö- että puulämmitteisille Legend-kiukaille. Yhdestä kaiteesta voi tehdä puoliympyrän muotoisen, kaksitasoisen kaiteen. Tarvitset tällöin erikseen hankittavat lisäkiinnitysraudat. Suojakaide on valmistettu lämpökäsitellystä haavasta. Suojakaide on saatavilla LED-valaistuna sekä ilman valaistusta. Suojakaiteet SASPO240/ SASPO240L sopivat kiukaille Legend 240, Legend 240 SL, Legend 240 Duo, Legend 300 ja Legend 300 Duo. Suojakaiteet SASPO241/ SASPO241L sopivat kiukaille Legend 150 ja Legend 150 SL. SASPO240/SASPO240L :850 mm SASPO241/SASPO241:780 mm Legend suojakaide SASPO240L / SASPO241L Saunan sisustuksen viimeistely Viimeistele saunasi sisustus Legend-kiukaiden kanssa ulkonäöllisesti hyvin yhteensopivilla oheistuotteilla: Legend-lasiovella ja -saunavalaisimella. Legend-lasioven karmit ovat mustaksi sävytettyä mäntyä, ja kahva on mustaksi maalattua lehtipuuta. Oven lasin värinä voi olla kirkas, pronssi, savunharmaa tai satiini. Legend-lasiovi on saatavana kaikkina vakiokokoina: 7 x 19, 8 x 19, 9 x 19, 8 x 21 ja 9 x 21. Ovi on saatavana myös mustaksi maalatulla alumiinikarmilla. Legend-saunavalaisin on maalattu mustaksi. Mitat 230 x 180 mm (leveys x korkeus). Sisältää lampun ja varjostimen. Suojausluokka IP44, polttimo E14 (max. 40 W) ei sisälly toimitukseen. Legend-lasiovi Legendsaunavalaisin 15

16 16

17 Suojaseinät ja -alustat Kestävät, testatut ja turvalliset Harvia-suojaseinät pienentävät huomattavasti suojaetäisyyksiä palaviin materiaaleihin; käytännössä kiuas siis mahtuu pienempään tilaan. Hirsirakenteisten seinien laskehtiminen ei ole este suojaseinän käytölle. Harvia-suojaseinä ja CE-merkitty Harvia-kiuas muodostavat yhdessä toimivaksi testatun kokonaisuuden. Uutuus! Kiuaskohtaiset suojaseinät Suojaseinä kiinnittyy kiukaaseen ja sen muoto mukailee kiukaan muotoja, joten kokonaisuus on entistä linjakkaampi. Suojaseinät ovat kiuasmallikohtaisia, joten kompromisseja ei ole tarvinnut tehdä muotoilussa tai suojauskyvyssä. Suojaseinästä on saatavana sekä täysi versio, että yhden sivun suoja, joka on asennettavissa kummalle puolelle kiuasta tahansa. Suojaseinien materiaali on mustaksi maalattu teräslevy. WL550 WL500 Tulisijan suojaseinä ja -alusta Suojaseinä on valmistettu maalatusta, alumiinisinkitystä teräslevystä. Sen voi asentaa vaakasuunnassa jopa 50 millimetrin päähän palava-aineisista materiaaleista. WL425 Suoja-alustaa käytetään tarpeen mukaan esimerkiksi silloin, kun tulisija asennetaan vesieristetylle laattalattialle. WL m m m m 850 Huom! Lattia tulisijan edestä täytyy suojata kipinäpellillä. 220 mm 1010 mm SL/Duo WL525/WL Linear 22/ Pro/SL/Duo oiler/20 SL2oiler 85 WX LS/RS Pro WL600/WL ES Pro/S WL700/WL Pro WL800/WL850 M1, M2, M3/SL,90 20 Pro, SL/Duo, ES Pro/S, 20 oiler, 20 SL oiler, 5 Legend 150/150 SL, 240/SL/ Premium, Classic 140/SL, Classic 220/Duo 61 Duo, 300/300 Duo 26 Pro, Classic /36 Duo 526 WL mm 50 mm 375 WX018 A 30 mm WL500/WL550 WL600/WL650 WL700/WL750 WL800/WL A 5 61 M1, M2, M3/SL 20 Pro/SL/Duo 20 oiler/20 SL oiler 20 ES Pro/S 26 Pro 36/36 Duo A C D SL/Duo 30 mm C A 50 mm 50 mm WL400/WL450 WL110 m LS/RS Pro, 36/36 Duo mm SL/Duo WX017 WL m m m 665 M1, M2, M3/SL, 20 Pro, 20 SL/ A: jos kiuas on suurempi C soveld Duo, 20 ES Pro/S, 20 oiler, 20 kuin suojaseinä, WL400/WL450 M1,Premium, M2, M3/SL SL oiler, 50 L pata letaan osalta 56 ylittävältä 0 suojaetäisyyksiä. 0 2 kiukaan 20 Pro/SL/Duo WL500/WL oiler/20 SL oiler 62 WL600/WL650 20M3/SL, ES Pro/S WX018/WL100 M1, M2, 20 Pro, 20 SL/Duo, 20 ES Pro/S, 20 oiler, 20 SL 26 oiler, SL, 240/SL/Duo, 73 WL700/WL750 ProPremium, Legend 150/ L pata WL800/WL850 36/36 Duo 635 mm 50 mm 73 WX WL mm mm SL/Duo WL500/WL590 UUTUUS! m m mm 26 Pro, Classic 28016/16 WL425/WL475 Linear WL500/WL550 SL/Duo C 770 mm WX017 Suojaseinä Kiuas20 Pro, 20 SL/Duo, A M1, M2, M3/SL, 20 ES Pro/S, 20 oiler, 20 SL oiler, 300 WL400/WL450 M1, M2, M3/SL Classic 220/Duo Premium, Classic 140/SL, WL500/WL550, C WL400/WL450, D WL600/WL650, 300 WL700/WL750, 50 WL800/WL mm WX017 A 50 mm A WL mm SL/Duo 17

18 Uutuus! NOVELTY no masonry needed no ei foundations muurausta needed ei perustuksia Harvia Duo -lasiseinä Valoa saunaan, lämpöä oleskelutilaan ainutlaatuisella tyylillä Harvian seinän läpi asennettavien Duo-kiukaiden kanssa käytettäväksi tarkoitettu lasiseinä on paitsi sisustuselementti, myös tapa jakaa lämpöä ja valoa saunan ja oleskelutilan välillä. Lasi luovuttaa lämpöä oleskelutilaan enemmän ja paljon nopeammin kuin muuratut seinät. Voit myös asentaa kiukaan ja lasiseinän siten, että kiukaan luukku aukeaa terassille ja lasiseinä päästää luonnonvalon saunaan. Duo-lasiseinä on helppo ratkaisu ei muurausta toimitus sisältää kaikki tarvittavat osat, myös kiukaan tulitilan jatkeen peittävän pellityksen ja luukun eduspellin saunan puolella saat Duo-kiukaan edut: sauna pysyy siistinä, lauteiden sijoittelu on yhtä vapaata kuin sähkösaunassa Duo-lasiseinä on yhteensopiva kaikkien Harvia Duo-kiukaiden kanssa Harvia Legend 240 Duo, Harvia Legend 300 Duo, Harvia 20 Duo, Harvia 36 Duo, Harvia Classic 220 Duo, Harvia Classic 400 Top Duo. Tekniset tiedot Duo-lasiseinä toimitetaan joko ilman karmia tai valkoisella alumiinikarmilla. Karmin mukana toimitetaan alumiinilistat, jotka viimeistelevät asennuksen saunan puolella vaivattomasti ja tyylikkäästi. Tuote Tuotteen koko Lasi, vahvuus 8 mm Ilman karmeja Alumiinikarmi Karmin väri Alumiinilistat Karmin syvyys Paino Koko (mm) Väri (mm) (mm) (mm) (kg) DL x 1850 * x 1820 Satiini *** DL91905AA 890 x 1890 ** valkoinen x x 1820 Satiini *** DL x 2050 * x 2020 Satiini *** DL92105AA 890 x 2090 ** valkoinen x x 2020 Satiini *** * Lasin ja lattian väliin tulee jäädä mm rako eduspeltiä varten. Eduspellin lasin alle jäävä osa on muotoiltu siten, että se estää veden pääsyn luukun puolella olevaan tilaan. Saumat tulee tiivistää tarkoitukseen sopivalla liimatiivistysmassalla. ** Asennusaukon koko karmeilla DL91905AA = 900 x 1900 mm, DL92105AA = 900 x 2100 mm. *** Lasi ei sisällä rautaa, minkä ansiosta lasin sävy ei taitu vihreään, vaan se on täysin valkoinen. DL91905 DL92105 DL91905AA DL92105AA 18

19 Harvia-padat Harvia-padat on suunniteltu suurempien vesimäärien lämmittämiseen ensisijaisesti mökkioloissa. Ne tuovat oikeaa suomalaisen vanhanajan rantasaunan tunnelmaa. Voit valita perinteisen saunapadan kahdesta eri mallista vedentarpeesi mukaan, joko 50- tai 80-litraisena. Kestävä, ruostumattomasta teräksestä valmistettu sisäpata on helposti nostettavissa puhdistusta varten. 50 litran padan tulitilan rakenteen ansiosta palaminen on rauhallista ja lämpö kohdistuu suoraan sisäpadan alle, jolloin vesi lämpenee tehokkaasti. Vaihdettava tulitila varmistaa tuotteen pitkäikäisen käytön. Ulkovaippa on ruostumatonta terästä. 80 litran padassa on perinteinen vermikuliittimassaeristys, joka pitää padan ulkopinnan viileämpänä. Ulkovaippa on maalattu mustaksi. Säädettävät jalat helpottavat padan asennusta. Patojen suojaetäisyydet palaviin materiaaleihin: ylös 1000 mm, sivulle ja taakse: pata 50 L: 250 mm, pata 80 L: 150 mm. Patojen alapuoli puulattiaan suojataan vähintään 60 mm betonilla tai Harvian tulisijan suoja-alustalla. Harvia cauldron 50 Harvia cauldron 80 L Harvia-pata Measurements: 50 L Measurements: Harvia-pata 80 L Mitat: 435 x 500 x 770 mm Mitat: 590 x 590 x 810 mm (L 435 x S x x 500 K), paino mm kg. 590 (L x 590 S x K), x 810 paino mm 85 kg. Savuaukon (W x D x H), halkaisija weight kg. mm. (W Savuaukon x D x H), weight halkaisija 85 kg. 140 mm. Savuaukon Diameter of keskiön smoke outlet sijainti lattiasta 115 (A): mm. 580 mm. 140 (A): mm. 650 mm. Diameter Savuaukon of smoke keskiön outlet sijainti lattiasta Säätöjalat Location of +30 smoke mm. outlet centre Location Säätöjalat of smoke +30 mm. outlet centre point, from floor (A): 580 mm. point, from floor (A): 650 mm. Adjustable legs +30 mm. Adjustable legs +30 mm. Harvia-vedenlämmittimet Piippumallin vedenlämmitin Piippumallin vedenlämmitin (22 l) asennetaan suoraan kiukaan päälle. Vesi lämpenee nopeasti, koska säiliön läpi menevä savuputki toimii samalla vesisäiliön seinämänä. Soveltuu kaikkiin Harvian puulämmitteisiin kiukaisiin paitsi malliin Harvia 50. Sähköinen vedenlämmitin Harvian sähköinen, seinään kiinnitettävä vedenlämmitin on helppokäyttöinen ja tehokas. Se on suunniteltu paikkoihin, missä kuumaa vesijohtovettä ei ole saatavilla, kuten kesämökkien saunoissa, keittiöissä, taukotuvissa ja retkeilymajoissa. Säiliön tilavuus on 27 litraa. Vesi lämpenee säiliön pohjassa olevalla lämpötasolla, jonka ansiosta lämmitin on myös helppo puhdistaa. Lämpötilaa voi säätää termostaatilla. Vastuksen teho on 1800 W ja sulakkeen koko on 10 A. Pipe model water heater Capacity: 22 l. Piippumallin Measurements: vedenlämmitin 355 x 190 x 410 mm Tilavuus: (W x D x H). 22 l. Mitat: 355 x 190 x 410 mm (L x S x K). Electric water heater Capacity: 27 l. Measurements: Sähköinen vedenlämmitin 420 Tilavuus: x 210 x l. mm (W Mitat: x D x H). 420 x 210 x 400 mm (L x S x K). Harvia 10 -kamiina Liesikamiina on erinomainen lämmönlähde kesämökeille, saunatuville ja eräkämpille. Siinä on lämmin sydän, ja lieden päällä voit kiehauttaa nopeasti vaikkapa kahvit. Harvia 10:n koko tulitila ja liesitaso ovat vahvaa, hyvin lämpöä varaavaa valurautaa kamiinan hyötysuhde on erinomainen. Kätevän kokonsa ansiosta se on myös helppo sijoittaa. Liesikamiinassa on kestävä, keraamisella lasilla varustettu valurautaluukku. Alaosassa on kätevä säilytystila. Teho 6,7 kw/ m 3. Savunpoistoon riittää T450-luokiteltu piippu, mutta suosittelemme T600-luokiteltua Harvia-teräspiippua. Harvia 10 -kamiina Nimellisteho kw 6,7 Lämmitysteho, ilma m³ Hyötysuhde 80 % Mitat (L x S x K) mm 360 x 570 x 750 Paino kg 85 Savuaukon halkaisija mm 115 Savuaukkojen keskiöiden sijainnit ja etäisyydet mm takana keskellä, korkeus lattiasta päällä keskellä, etäisyys takareunasta sivuissa, korkeus lattiasta / etäisyys takareunasta Suojaetäisyydet palava-aineisiin rakenteisiin mm etupinta sivu- ja takapinta liesitaso pohja /

20 Harvia-teräspiippu Harvia-teräspiippu on tyylikäs piippuratkaisu, joka on helppo asentaa. Lähinnä puulämmitteisten kiukaiden, pienempien takkamallien ja kamiinoiden kanssa erillisissä saunarakennuksissa käytettäväksi suunniteltu teräspiippu kestää kovatkin lämmönvaihtelut. Ajaton, pyöreä muotoilu yhdessä teräksisen tai mustan pinnan kanssa miellyttää silmää. Koska ulkovaippa, sisäputki ja päädyt ovat ruostumatonta terästä, on tuote kestävä ja ulkonäkönsä säilyttävä. Teräspiipun vakiotoimitus sisältää 1,5 metrin teräspiipun (WHP1500) sekä tarvikelaatikon, jossa on 1,0 m eristämätöntä savuputkea, sadehattu, kuminen sadekaulus ja sadekauluksen kiinnityssarja, teräksinen läpivientikaulus sisäkattoon läpivientieriste ja -suojus. Teräspiippu on helposti jatkettavissa 0,5 (WHP500) ja 1,0 (WHP1000) metrin mittaisilla lisäosilla. Nerokkaan liitosmenetelmän ansiosta lisäosat kierretään toisiinsa ja myös savuputket lukkiutuvat toisiinsa putkessa olevien urien ansiosta. Näin estetään lämpötilan vaihteluista aiheutuva liikehdintä. Sisätilaan piipun voi asentaa 3 metrin korkeuteen ilman tuentaa ja ulkona vastaava korkeus on 2 m. Teräspiipun ulkohalkaisija on 220 mm ja tuliputken halkaisija on 115 mm. Teräspiipun suojaetäisyys palaviin materiaaleihin on 100 mm. Harvian teräspiippu on CE-merkitty T600 lämpötilaluokkaan. Teräspiippu on nokipalonkestävä. Tutustu teräspiipun ja siihen liitettävän tulisijan käyttö- ja asennusohjeeseen huolellisesti. WHP1500 musta WHP1500 teräs Poikkileikkaus teräspiipun asennuksesta Savupiipun vähimmäiskorkeus paloturvallisuuden kannalta A max mm C D E 0,8 m 1,1 m 3 m max. 200 mm F G H I J K A C D E F G H I J Sadehattu Yläpääty Teräspiipun jatke 1 m Kiristyspanta Sadekaulus (kumia) Minimietäisyys 100 mm Läpivientisuojus Läpivientieriste ZSH-200 tai 100 mm paloluokiteltu kivivilla (tiivistetään tukemaan piippua) Läpivientikaulus Teräspiippu 1,5 m K Eristämätön savuputki 1 m, ruostumatonta terästä (katkaistaan sopivan mittaiseksi) Suomen rakentamismääräysten E3 (2007) mukaan savupiipun tulee ulottua rakennuksen harjan kohdalla vähintään 800 mm korkeuteen. Vähimmäiskorkeus kasvaa 100 mm per lapemetri. Huom! Luokkiin A1 tai -roof (t2) kuulumattomien katteiden kohdalla vähimmäiskorkeus on aina 1,5 m. Suojaetäisyysarvoja on ehdottomasti noudatettava, koska niistä poikkeaminen aiheuttaa palovaaran. Mainitun suojaetäisyysalueen sisäpuolella ei saa olla mitään palava-aineista materiaalia! Tarkempia ohjeita paloturvallisuusmääräyksistä antaa paikkakunnan paloviranomainen. Huom! Tarkista tulisijan vaatimat suojaetäisyydet tulisijan asennusohjeesta. 20

21 Ø114 ulkomitta Savuputket Savuputkia, joiden valmistusmateriaalina on ruostumaton tai polttomaalattu teräs, on saatavana kaikkiin Harvian puulämmitteisiin kiukaisiin (paitsi Harvia 50). Harvian savuputket ovat CE-merkittyjä. Savuputki 0,2 m Kulmaputki 45 o WZ11520 Kiiltävä rst 0,7 mm WZ45M Maalattu teräs 2,0 mm WZ45ST Kiiltävä rst 0,7 mm Ø114 ulkomitta Ø115 sisämitta Savuputki 0,5 m WZ050M Maalattu teräs 2,0 mm WZ11550 Kiiltävä rst 0,7 mm Ø114 ulkomitta Ø115 sisämitta Savuputki 1 m WZ100M Maalattu teräs 2,0 mm WZ Kiiltävä rst 0,7 mm Ø114 ulkomitta Ø115 sisämitta 155 WZ45ML Ø115 sisämitta 210 Ø114 ulkomitta Maalattu teräs 2,0 mm WZ45M + WZ45ML Hormi Kulmaputki 90 o WZ90M Maalattu teräs 2,0 mm WZ90ST Kiiltävä rst 0,7 mm Kiuas Kiuas n. 50 n. 50 Ø115 sisämitta Hormi Supistusputki 120/115 WZ Kiiltävä rst 0,7 mm max. 290 Ø114 ulkomitta Ø120 sisämitta Säteilysuoja WZ Kiiltävä rst 0,7 mm Ø130 sisämitta Ø114 ulkomitta Ø115 sisämitta Savuputken läpivientikaulus WZ Kiiltävä rst 0,7 mm Savupelti WZ115030SP Kiiltävä rst 0,7 mm 330 Ø115 sisämitta Sadehattu WZ Kiiltävä rst 0,7 mm Muurausliitin * WZ Kiiltävä rst 0,7 mm Ø118 Harvia-saunatarvikkeet *) Muurausliitin muurataan hormireikään ja muita tiivistyksiä ei tarvita helppoa ja siistiä. Sisäpuolella on tiiviste. Muurausliitintä voidaan käyttää sekä taka- että yläliitännässä. Harvian laaja saunatarvikevalikoima tarjoaa kaiken korkealuokkaisista kiuaskivistä kiuluihin ja kauhoihin, saunavastoihin, löylytuoksuihin ja puunkantotelineisiin. Harvia-kiuaskivet Aidot Harvia-kiuaskivet on valittu kunnioittaen vanhoja perinteitä ja ne antavat kunnolliset, pehmeät löylyt. Kaikissa puuja sähkölämmitteisissä kiukaissa tulee ehdottomasti käyttää massiivisia lohkopintaisia kiuaskiviä, koska niihin varautuu paljon lämpöä ja löylyvesi höyrystyy tehokkaasti kivien laajasta murtopinnasta. Särmikkäät lohkokivet mahdollistavat myös ilmavan kiviladonnan. Harvia-kiuaskiviä on kahta kokoa. Kooltaan cm olevat kivet soveltuvat puulämmitteisiin kiukaisiin sekä varaaviin sähkölämmitteisiin kiukaisiin. Pienemmät kiuaskivet, joiden koko on 5 10 cm, soveltuvat sähkölämmitteisiin kiukaisiin. Harvia suosittelee puulämmitteisiin kiukaisiin halkaisijaltaan cm olevia kiviä. 21

22 22

23 A Tekniset tiedot Puulämmitteiset kiukaat Tuote Teho kw Saunan koko min-max m3 Mitat (LxSxK) mm Korkeus säädettävissä n. mm Paino n. kg Kivitila max. kg *) Tulikansi mm Savuaukon halkaisija Savuaukon sijainti mm Suojaetäisyydet palaviin materiaaleihin X Y Z A C D Harvia M1/M3 16, x 430 x Harvia 16 17, x 450 x Harvia 20 Pro 24, x 510 x Harvia 20 ES Pro 24, x 650 x Harvia 20 LS/RS Pro 24, x 510 x Harvia 22 26, x 510 x Harvia 26 Pro 26, x 510 x Harvia x 510 x Harvia x 720 x Harvia Classic 280 Top 26, x 520 x Harvia Premium 24, x 530 x Harvia Premium VS 24, x 530 x Harvia Legend x 530 x ± Harvia Legend x 600 x ± Harvia Legend x 660 x ± *) Kivitilaan mahtuva kivimäärä vaihtelee mm. kivien koostumuksesta, muodosta ja ladontatavasta riippuen. Harvia suosittelee puulämmitteisiin kiukaisiin kiuaskiviksi halkaisijaltaan cm olevia kiviä. Duo- ja SL-kiukaat Tuote Harvia 20 Duo 24, x ( ) x Harvia 36 Duo x ( ) x A C D A C 405D M1, M2, M3/SL Harvia Classic 400 M1, M2, M3/SL Top Duo x (520 Pro, + 230) 20 x SL/Duo, ES Pro/S Pro, 20 SL/Duo, 20 ES Pro/S oiler, 20 SL oiler, Premium/VS oiler, 20 SL oiler, Premium/VS A C D Harvia Legend 150 SL x Classic ( ) 140/SL, x 740 Classic /Duo Classic 140/SL, Classic 220/Duo Legend 150/SL Pro, Classic Harvia Legend 240 SL Pro, x (600 Classic + 180) x Legend /SL/Duo , 36 Duo Harvia Legend 240 Duo , x 36 (600 Duo + 180) x Legend Harvia Legend 300 Duo 23, x ( ) x Legend Duo Liitäntäaukot Teho kw Saunan koko min-max m 3 Mitat (L x S x K) mm Korkeus säädettävissä n. mm Paino n. kg Kivitila max. kg *) Tulikansi mm Savuaukon halkaisija Asennusaukon koko mm Kiukaiden suojaetäisyydet palaviin materiaaleihin Seinän paksuus max. mm Harvia M3 SL 16, x ( ) x Harvia 20 SL 24, x ( ) x Suojaetäisyydet palaviin materiaaleihin Leveys Korkeus A E E C D Yläliitäntäaukko Takaliitäntäaukko X Z Y A Etäisyys kiviseinään 50 mm. C D D C D D A 50 Legend 150/SL Legend 240/SL/Duo Legend 300/Duo E E C D D D m Lattian suojaaminen 60 mm C D C D 1. etonilattia, ei laatoitusta. Kiuas voidaan asentaa suoraan betonilattialle, jos betonilaatan paksuus on vähintään 60 mm. Varmista, ettei kiukaan alle jäävässä betonivalussa ole sähköjohtoja tai vesiputkia. 2. Laatoitettu lattia. Laattaliimat ja -laastit sekä laattojen alla käytetyt vesieristemateriaalit eivät kestä kiukaan lämpösäteilyä. Suojaa lattia Harvian tulisijan suoja-alustalla tai vastaavalla lämpösäteilysuojalla. 23

24 Pidätämme oikeuden muutoksiin. Harvia Saunan monta tarinaa. Saunan lämpö kutsuu meitä eri syistä. Sauna auttaa rentoutumaan, viettämään mukavia hetkiä hyvässä seurassa tai vaikka antamaan aikaa itsellemme. Saunan lempeästä lämmöstä voit nauttia monella tavalla perinteisessä suomalaisessa puulämmitteisessä saunassa, citykodin kylpyhuonesaunassa tai modernissa infrasaunassa. Voimme saunoa kesällä ja talvella, arjessa ja juhlassa. Saunalla on monta tarinaa. Myös Harvian oma tarina on ainutlaatuinen. Tapani Harvian ( ) vuonna 1950 perustama yritys on kasvanut pienestä taidetakomosta maailman johtavaksi kiuasvalmistajaksi ja merkittäväksi sauna-alan toimijaksi. Menestystarinan takana on määrätietoinen ja taitava keksijä, joka takoi liikeideansa ja osaamisensa kiukaan muotoon. Harvia-yhtiöt työllistävät noin 300 henkilöä. Tuotteita viedään kaikkialle maailmassa. Harvia on kehittänyt laajan saunatuotevalikoiman erilaisia saunojia kunnioittaen. Harvialta saat kaiken, minkä saunaasi tarvitset. Kiukaiden lisäksi Harvia valmistaa saunoja, saunasisustuksia, kylpyhuonesaunoja, infrasaunoja, höyrynkehittimiä ja saunatarvikkeita. Harvia jatkaa määrätietoista työtä panostaen tuotekehitykseen ja tulevaisuuteen. Harvia haluaa, että saunan rentouttavasta lämmöstä voi nauttia jokainen omanlaisessa saunassaan. Jälleenmyyjä: Yhteystiedot: Harvia Oy, PL 12, Muurame Puhelin , Faksi /2016
