1 Harvian puuläitteiset tuotteet Puuläitteiset kiukaat Kiukaan lisävarusteet

2 Sisällysluettelo Luontaista hyvinvointia Puuläitteiset kiukaat Kiukaan valintaohje Harvia M1 ja M3 Harvia 20 Pro Harvia 20 ES Pro Harvia 26 Pro Harvia 36 Harvia 50 Harvia Duo Harvia SL -kiukaat Harvia Preiu ja Preiu VS Harvia Classic Top Harvia Legend 150 Harvia Legend 240 Harvia Legend 300 Harvia Legend -kiukaan lisävarusteet Tekniset tiedot Suojaseinät ja alustat Padat Vedenläittiet Teräspiippu Savuputket Saunatarvikkeet Kiuaskivet Uudet suojaseinät Harvian puuläitteisten kiukaiden suojaseinät pienentävät huoattavasti suojaetäisyyksiä palaviin ateriaaleihin käytännössä kiuas ahtuu pienepään tilaan. Suojaseinä kiinnittyy kiukaaseen ja sen uoto ukailee kiukaan uotoja, joten kokonaisuus on entistä linjakkaapi. Harvian puuläitteiset kiukaat ovat CE-erkittyjä Harvian puuläitteiset kiukaat ja suojaseinät on testattu ulkopuolisessa laitoksessa, ja niille on yönnetty CE-erkintä. Kiukaat ja suojaseinät täyttävät täten kansainväliset tuotteeseen sekä palo- ja käyttöturvallisuuteen liittyvät vaatiukset, jotka astuvat voiaan Suoessa Huo! Kiuas on aina asennettava kiukaan ukana toiitettua asennusohjetta noudattaen. sennus- ja käyttöohjeet tuotteillee löytyvät osoitteesta Harvian tuotteet suunnitellaan ja valistetaan ypäristöystävällisesti. Luonnon kannalta kestävät valinnat ovat yös ihiselle hyviä valintoja. Harvia Cares -erkki kertoo Harvian tavasta edistää kestävää kehitystä. Tään esitteen ateriaali on valittu yös luontoa kunnioittaen. Se on painettu Maxi Satin -paperille, jonka valistuksessa on käytetty PEFC-sertifioitujen etsien puuta. 2

3 Luontaista hyvinvointia. Harvia tuo saunoiseen laatua ja ukavuutta suoalaista saunaperinnettä kunnioittaen. Harviasauna tarjoaa ahdollisuuden rentoutuiseen ja läöstä nauttiiseen. Sauna on osa luontaista hyvinvointia. Harvia-saunassa luonnon keskeiset eleentit puu, kivi ja vesi yhdistyvät rentouttavaksi hyvän olon keitaaksi. Saunan tarjoaa peheä läpö tuottaa positiivisia terveysvaikutuksia. Se parantaa verenkiertoa, helpottaa lihaskipua sekä päänsärkyä, parantaa vastustuskykyä, vähentää stressiä ja rentouttaa niin fyysisesti kuin henkisesti. Harvian puuläitteiset tuotteet antavat läpöä ja nautinnollisia hetkiä perinteitä kunnioittaen. Pitkä kokeus, suoalainen saunoisen perinne ja jatkuva, harkittu tuotekehitystyö tuntuvat jokaisessa tuotteessa. rvostae luontoa ja sen oninaisuutta ja haluae huolehtia luonnon puhtaudesta kehittäällä ahdollisian ypäristöystävällisiä tuotteita. Monipuolisesta puuläitteisten tuotteiden allistosta sinun on helppo valita tarpeisiisi sopiva tuote. 3

4 Harvian puuläitteiset kiukaat Puu on luonnollinen valinta se herkistää aistit nauttiaan. Rentoudu saunasi syleilyssä, tunne aidon löylyn henki. Harvia tietää yli 60 vuoden kokeuksella, iten hyvät löylyt syntyvät. Suoalaisen saunaperinteen kunnioittainen, tyylikäs uotoilu ja laadukkaat ateriaalit tekevät Harvian puuläitteisestä kiukaasta saunasi sydäen. Kaikissa Harvia-kiukaissa on valuraudasta valistetut arina ja lasiluukku. Kaksi erillistä tulenkiertokanavaa takaavat saunan nopean läpeneisen ja iellyttävät löylyt. Kiukaat tulee asentaa T600-läpötilaluokan savupiippuun (tulisijan niellinen savukaasuläpötila ax. 600 C). Valitse kattavasta valikoiastae, kiukaan valintaohjetta noudattaen, saunaasi sopivin Harvia-kiuas, joka takaa sinulle suoalaista saunanautintoa vuodesta toiseen. Harvialta saat yös vedenläittiet, padat, tulisijan suojaseinät, teräspiipun sekä savuputket. Esierkki ilan- ja tulenkierrosta Harvia-kiukaassa 1. Tuloilan ja tulen kierto palotapahtuan aikana. 2. Ilan läpeneinen rungon ja ulkovaipan välissä. 3. Ilan virtaus kivitilan läpi.! Kiukaan valintaohje Oikein tehty löylyhuone vaikuttaa erkittävästi siihen, että kiukaan oinaisuudet tulevat parhaiilleen. Kiukaan teho valitaan saunan koon ja ateriaalien perusteella. Mikäli saunassa on eristäätöntä kivi-, lasi- tai vastaavaa pintaa, kasvaa kiukaan laskennallinen tehontarve 1,2 kuutiolla jokaista e. neliöetriä kohti. Mikäli saunan sisäpinta on eristäätöntä hirttä, kerrotaan kuutiotilavuus 1,5:llä. Muista, että saunan seinät ja etenkin katto on eristettävä erittäin hyvin. Kiinnitä huoiota yös saunahuoneen ilanvaihtoon. Hyvän ilankierron ansiosta saunojat saavat nauttia puhtaasta ja helposti hengitettävästä saunailasta. 4

5 Puuläitteiset kiukaat Harvia M1 ja M3 Tyylikäs kiuas pienehköön saunaan. Harvia M1/M3 on uotoilultaan klassisen tyylikäs kiuas, joka sopii pienehköön puuläitteiseen saunaan. Se tekee saunoisesta iellyttävän eläyksen ja tuo perinteisen saunan tunnelaa. Kiukaan luovuttaa tasainen läpö sekä tehokas tulen- ja ilankierto takaavat nautinnolliset löylyt. Harvia M3 on varustettu lasiluukulla, jonka läpi tulen loiu luo saunaan lisää tunnelaa. M1-kiukaassa on upiluukku. Kiukaan värinä on tyylikäs grafiitin usta, ja sen yläsäleikkö on ruostuatonta terästä. Kiuas voidaan varustaa piippuallin vedenläittiellä ja suojaseinällä. Saunan koko Kiviäärä aksiissaan 30 kg. Harvia M1 Harvia M3 Harvia 20 Pro Väkevien löylyjen lähde. Suoen yydyin kiuasalli! Harvia 20 Pro on keskisuurten saunojen väkevien löylyjen lähde. Kiukaassa on suuri kivitila ja teräksinen yläsäleikkö. Valurautaisen lasiluukun läpi tulen loiu luo saunaan lisää tunnelaa. Jykevä, 10 illietrin tulikansi takaa kestävyyden. Mallissa on asennusta helpottavat säädettävät jalat, joiden avulla esierkiksi savuaukon korkeus on helppo säätää oikealle kohdalle. Kiuas voidaan varustaa piippuallin vedenläittiellä ja suojaseinällä. Kiukaan ulkovaippa on aalattu grafiitin ustaksi. Saunan koko Kiviäärä aksiissaan 40 kg. Harvia 20 Pro Harvia 20 ES Pro Mökkisaunojen suosikki. Mökkisaunojen suosikki Harvia 20 ES Pro on käytännöllinen kiuas, joka antaa kunnon löylyt. Kiukaan etuosassa on helppokäyttöinen, 20 litran vesisäiliö. Vesi kuuenee saanaikaisesti, kun kiuas läpenee löylykuntoon. Vesisäiliössä on hana sivulla ja hanan kätisyys on vaihdettavissa. Valurautaisen lasiluukun läpi tulen loiu luo saunaan lisää tunnelaa. Jykevä, 10 illietrin tulikansi takaa kestävyyden. Kiukaassa on suuri kivitila ja teräksinen yläsäleikkö. Kiuas on varustettu säädettävillä jaloilla. Suojaseinä on saatavana lisävarusteena. Harvia 20 ES Pro -kiukaan ulkovaippa on aalattu grafiitin ustaksi. Harvia 20 ES Pro S -kiukaan ulkovaippa on valistettu ruostuattoasta teräksestä. Harvia 20 ES Pro S Saunan koko Kiviäärä aksiissaan 40 kg. Harvia 20 ES Pro 5

6 Harvia 26 Pro Superluokan löylyt. Harvia 26 Pro tuo suurepiin saunoihin superluokan löylyt. Suuri kiviäärä takaa hyvät löylyt, vaikka tuli sauisikin hetkeksi. Kiukaassa on valurautainen lasiluukku ja teräksinen yläsäleikkö. Säädettävät jalat helpottavat kiukaan asennusta. Kiuas voidaan varustaa piippuallin vedenläittiellä ja suojaseinällä. Kiukaan ulkovaippa on aalattu grafiitin ustaksi. Saunan koko Kiviäärä aksiissaan 50 kg. Harvia 36 Suurenoiset löylyt isolle porukalle. Harvia 36 on suurten saunojen tehokiuas. Sen oinaisuudet riittävät kunnon löylyjen ottaiseen suurellakin seurueella. Reilun kiviäärän ansiosta saunassa voi viipyä pitkään. Löylyt eivät lopu kesken, vaikka tuli pääsisi välillä sauaan kiukaasta. Kiukaassa on teräksinen yläsäleikkö. Säädettävien jalkojen ansiosta kiukaan voi sijoittaa saunaan helposti. Kiukaan ulkovaippa on aalattu grafiitin ustaksi. Kiuas voidaan varustaa piippuallin vedenläittiellä ja suojaseinällä. Saunan koko Kiviäärä aksiissaan 60 kg. Harvia 50 Yhteisökiukaiden kuningas. Harvia 50 on yhteisökiukaiden kuningas, joka on suunniteltu löylyttäään isojakin ryhiä saalla kertaa. Mahtava kiviäärä takaa tasaiset löylyt suuressa tilassa. Kiukaan antaissa löylyissä on vanhan ajan henkeä, oikeaa suoalaista sisua. Harvia 50 on suunniteltu uun uassa leirikeskusten ja palvelualan yritysten käyttöön. Kiukaan väri on grafiitin usta. Saunan koko Kiviäärä aksiissaan 120 kg. 6

7 Harvia Duo Eneän tunnelaa. Harvia Duo on puuläitteisen kiukaan ja takan yhdistelä. Läitä saunasi löylykuntoon saaan aikaan voit nauttia takkahuoneen puolella iellyttävän takkatulen luoasta tunnelasta. Duo tuo saunaasi perinteisen saunan henkeä ja antaa väkevät löylyt. Harvia Duo on kestävä käytössä. Kiukaan ulkovaippa on korkealuokkaista ruostuatonta terästä. Kiukaassa on suuri tyylikäs, teräksinen lasiluukku. Kiuas voidaan varustaa piippuallin vedenläittiellä ja suojaseinällä. Saatavana kaksi eri tehoa: Harvia 20 Duo: saunan koko Kiviäärä aksiissaan 40 kg. Harvia 36 Duo: saunan koko Kiviäärä aksiissaan 60 kg. Harvia SL -kiukaat Uutta käyttöukavuutta. Harvia SL -kiuas on tarkoitettu sinulle, joka haluat läittää saunasi helposti toisesta huoneesta tai ulkoa käsin. SL-kiuas antaa ahtavat löylyt pienissä ja keskisuurissa saunoissa. SL-kiukaassa on tunnelaa luova lasiluukku. Luukun kätisyys on ahdollista vaihtaa oan tarpeen ukaan. Säädettävät jalat 20 SL -allissa helpottavat asentaista. Kiuas voidaan varustaa piippuallin vedenläittiellä ja suojaseinällä. Saatavana kaksi eri tehoa: Harvia M3 SL: saunan koko Kiviäärä aksiissaan 30 kg. Harvia 20 SL: saunan koko Kiviäärä aksiissaan 40 kg. Harvia M3 SL Harvia 20 SL Harvia Preiu ja Preiu VS Modernia uotoilua puuläitteiseen saunaan. Harvia Preiu on tyylikäs kiuas keskisuuriin puuläitteisiin saunoihin. Kiukaan ulkovaippa on valistettu ruostuattoasta teräksestä. Kiuas voidaan varustaa piippuallin vedenläittiellä. Säädettävät jalat helpottavat kiukaan asennusta. Valurautaisen lasiluukun läpi tulen loiu luo saunaan lisää tunnelaa. Jykevä, 10 illietrin tulikansi takaa kestävyyden. Harvia Preiu VS on hyvä valinta ökkisaunaan, sillä siinä on reilunkokoinen vesisäiliö (30 l) kiukaan sivulla. Vesi kuuenee saanaikaisesti, kun kiuas läpenee löylykuntoon. Vesisäiliössä on hana edessä ja vesisäiliön kätisyys on vaihdettavissa. Saunan koko Kiviäärä aksiissaan 40 kg. Preiu Preiu VS 7

8 8

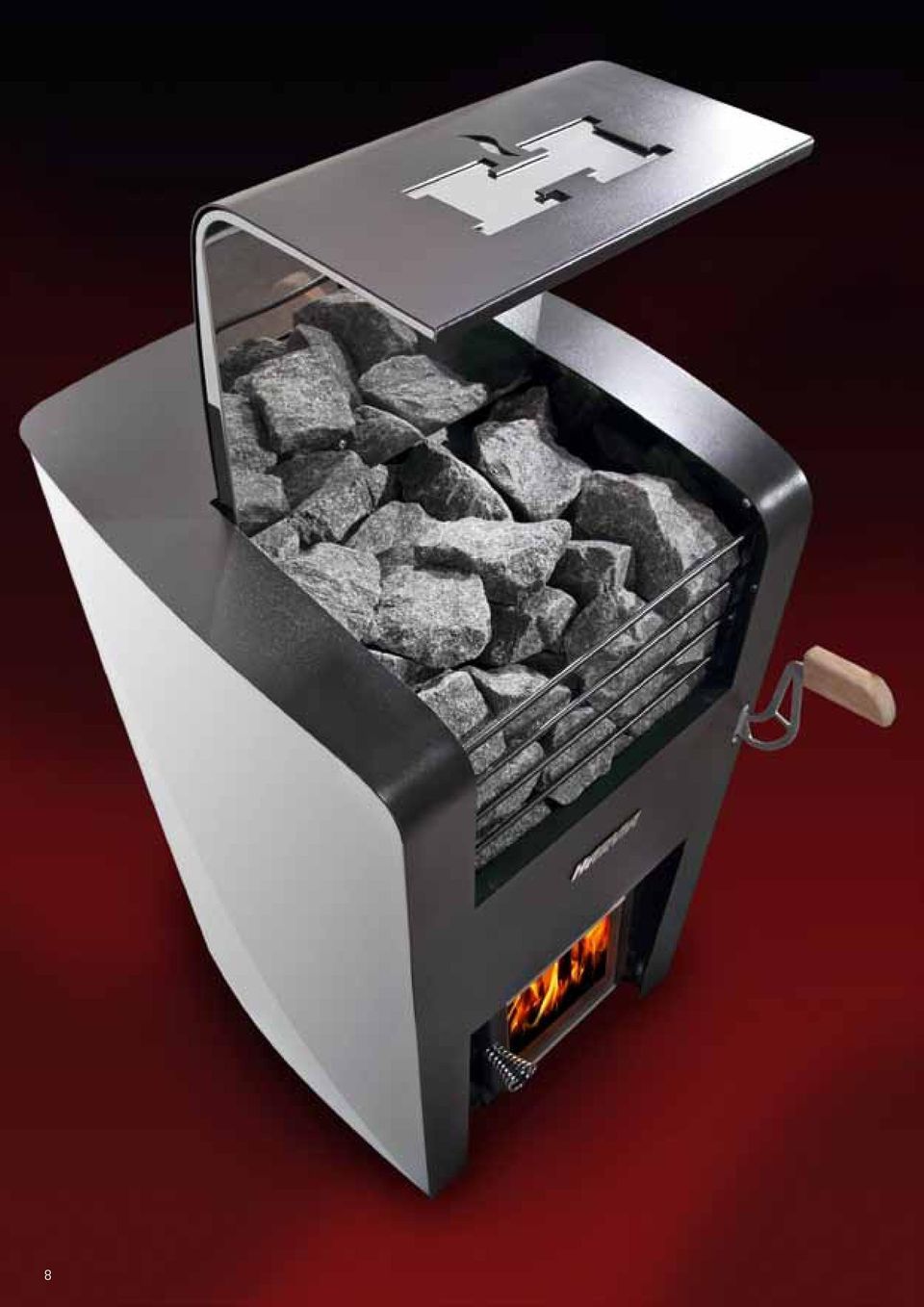

9 Puuläitteiset kiukaat Harvia Classic Top Nostalginen uutuus: kannellinen puuläitteinen kiuas. Harvia Classic Top -kiuas vie saunojan 60 vuoden taakse, jolloin Harvia valisti ensiäisen puuläitteisen kiukaansa. Ensiäisen Harvia-kiukaan tapaan Classic Top on kannellinen. Kiukaan ulkovaipassa on sekä ruostuatonta terästä että paksua, grafiitin ustaksi aalattua rautaa. Kiukaan suuri kivipinta antaa juhlavat löylyt. Valurautaisen lasiluukun läpi tulen loiu luo saunaan lisää tunnelaa. Luukun kätisyys on vaihdettavissa. Kiuas voidaan varustaa piippuallin vedenläittiellä. Kiukaassa on asennusta helpottavat säädettävät jalat. Saatavana kaksi eri allia: Classic 280 Top ja Classic 400 Top Duo. Duo-allia voit läittää kätevästi toisesta huoneesta käsin saaan aikaan voit nauttia takkahuoneen puolella iellyttävän takkatulen luoasta tunnelasta. Classic 280 Top Classic 280 Top: saunan koko Kiviäärä aksiissaan 60 kg. Classic 400 Top Duo: saunan koko Kiviäärä aksiissaan 80 kg. Classic 400 Top Duo Kansi kiinni. Kivet läpenevät nopeasti, utta sauna ei kuuene liikaa ja saat lepeät löylyt. Kansi auki. Ila virtaa kiukaan läpi ja läittää saunan ilaa tehokkaasti. Säädä löylyt akusi ukaan. Kannella säädeltävissä oleva ilankierto ahdollistaa peheät löylyt. Kun kansi avataan, kiuas alkaa läittää saunan ilaa täydellä teholla. Heitä löylyvettä kiville ja nauti kuuilta kiviltä nousevasta peheästä löylystä itsellesi sopivan läpiässä saunassa. Jos kansi pidetään auki koko läityksen ajan, kiuas läpenee ja läittää saunaa tavallisen puuläitteisen kiukaan tavoin. 9

10 Puuläitteiset kiukaat Harvia Legend -allisto Puuläitteiset Harvia Legend -kiukaat tarjoavat löylyeläyksen, jolla ei ole vertaa. Musta teräskehikko pitää sisällään ahtavan kiviäärän. Suureen kiviäärään varautunut läpö ahdollistaa reiluan löylynheiton jopa atalassa läpötilassa. Löyly ei lopu kesken, vaikka tuli hetkeksi sauisikin. Legend-kiukaissa on nykyaikainen arinarakenne, jonka ansiosta palainen on tehokkaapaa ja puhtaapaa. Tavallista pieneät sivu- ja takapinnan suojaetäisyydet palaviin ateriaaleihin ahdollistavat vapaaan laudesijoittelun. Kiuas voidaan varustaa piippuallin vedenläittiellä. Harvia Legend SL- ja Legend Duo -allit on tarkoitettu sinulle, joka haluat läittää saunasi helposti toisesta huoneesta tai ulkoa käsin. Legend-kiukaan lisävarusteiksi on saatavana savuputkensuoja sekä suojaseinä ja -alusta. Legend-kiukaiden tulitilassa on nykyaikainen, palaisilaa jakava arinarakenne. Osa palaisilasta ohjataan tulitilan yläosaan, inkä ansiosta palainen on tehokkaapaa ja puhtaapaa. rinarakenne yös pidentää kiukaan käyttöikää. 10

11 Puuläitteiset kiukaat Harvia Legend 150 Harvia Legend 150 tarjoaa iellyttävän kosteat löylyt pienehköön saunaan. Kiuas on ilo silälle ja kylpijöille. Legend 150 on varustettu valurautaisella lasiluukulla, jonka läpi tulen loiu luo saunaan lisää tunnelaa. Kiukaassa on asennusta helpottavat säädettävät jalat. Legend 150 SL Saunan koko Kiviäärä aksiissaan 120 kg. Harvia Legend 240 Harvia Legend 240 on hyvä valinta keskisuureen saunaan. Kiuas on varustettu valurautaisella lasiluukulla, jonka läpi tulen loiu luo saunaan lisää tunnelaa. Kiukaassa on asennusta helpottavat säädettävät jalat. Saunan koko Kiviäärä aksiissaan 200 kg. Legend 240 Duo Legend 240 SL Harvia Legend 300 Harvia Legend 300 antaa ahtavat löylyt keskisuuriin ja suuriin saunoihin. Kiukaassa on suuri, takkaainen, teräksinen lasiluukku. Reilunkokoiseen tulitilaan ahtuu pideätkin polttopuut, ax. 47 c. Kiukaassa on asennusta helpottavat säädettävät jalat. Saunan koko Kiviäärä aksiissaan 260 kg. Legend 300 Duo 11

12 Harvia Legend -kiukaan lisävarusteet Legend-savuputkensuoja Puuläitteisen Legend-kiukaan voi varustaa kivillä täytettävällä savuputken suojalla. Sitä käytettäessä savuputken suojaetäisyys pienenee reilusti, sillä läpösäteily varautuu suuriaksi osaksi kiviin. Tuote on sekä hyvännäköinen että käytännöllinen, sillä löylynheittopinta kasvaa erkittävästi. Soveltuu kaikkiin puuläitteisiin Legend-kiukaisiin ja Harvia-teräspiipun kanssa käytettäväksi. Kiviäärä n. 40 kg. Legend-suojaseinä ja -alusta WL300 Muotoilu suojattu (UCD). Legend-suojaseinä pienentää kiukaan suoja etäisyyksiä erkittävästi. Suojaseinäeleenttejä voidaan kiinnittää kiukaaseen 1 3 kpl tarpeen ukaan. Suojaetäisyydet on esitetty sivulla 15. Tuote sopii käytettäväksi kaikkien puuläitteisten Legend-kiukaiden kanssa. Suojaseinä on ustaksi aalattua teräslevyä, paino 6,7 kg. Legend -suoja-alusta on valistettu ustaksi aalatusta, aluiinisinkitystä teräslevystä. Suoja-alustaa käytetään esi. silloin, kun kiuas asennetaan vesieristetylle laattalattialle. Suoja-alustan paino 8,5 kg WL200 Muotoilu suojattu (UCD). 470 Legend-suojakaide Legend-suojakaide kiinnittyy suoraan kiukaaseen, inkä vuoksi se on erinoaisen tukeva. Suojakaide soveltuu sekä sähkö- että puuläitteisille Legend-kiukaille. Yhdestä kaiteesta voi tehdä puoliypyrän uotoisen, kaksitasoisen kaiteen. Tarvitset tällöin erikseen hankittavat lisäkiinnitysraudat. Suojakaide on valistettu läpökäsitellystä haavasta. WL100 SSPO240: 850 SSPO241: 780 Suojakaide SSPO240 sopii kiukaille Legend 240, Legend 240 SL, Legend 240 Duo, Legend 300 ja Legend 300 Duo. Suojakaide SSPO241 sopii kiukaille Legend 150 ja Legend 150 SL. Saunan sisustuksen viieistely Viieistele saunasi sisustus Legend-kiukaiden kanssa ulkonäöllisesti hyvin yhteensopivilla oheistuotteilla: Legend-lasiovella ja -saunavalaisiella. Legend-lasioven karit ovat ustaksi sävytettyä äntyä, ja kahva on ustaksi aalattua lehtipuuta. Oven lasin värinä voi olla kirkas, pronssi, savunharaa tai satiini. Legend-lasiovi on saatavana kaikkina vakiokokoina: 7 x 19, 8 x 19, 9 x 19, 8 x 21 ja 9 x 21. Ovi on saatavana yös ustaksi aalatulla aluiinikarilla. Legend-saunavalaisin on aalattu ustaksi. Mitat 230 x 180 (leveys x korkeus). Sisältää lapun ja varjostien. Suojausluokka IP44, polttio E14 (ax. 40 W) ei sisälly toiitukseen. Legend-lasiovi Legend-saunavalaisin 12

13 Puuläitteiset kiukaat 13

14 Tekniset tiedot Puuläitteiset kiukaat Tuote Teho kw Saunan koko in-ax 3 Mitat (LxSxK) Korkeus säädettävissä n. Paino n. kg Kivitila ax. kg *) Tulikansi Savuaukon halkaisija Savuaukon sijainti Suojaetäisyydet palaviin ateriaaleihin X Y Z C D Harvia M1/M3 16, x 430 x Harvia 20 Pro 24, x 510 x Harvia 20 ES Pro 24, x 650 x Harvia 26 Pro 26, x 510 x Harvia x 510 x Harvia x 720 x Harvia Classic 280 Top 26, x 520 x Harvia Preiu 24, x 530 x Harvia Preiu VS 24, x 530 x Harvia Legend x 530 x ± Harvia Legend x 600 x ± Harvia Legend x 660 x ± *) Kivitilaan ahtuva kiviäärä vaihtelee. kivien koostuuksesta, uodosta ja ladontatavasta riippuen. Harvia suosittelee puuläitteisiin kiukaisiin kiuaskiviksi halkaisijaltaan c olevia kiviä. Duo- ja SL-kiukaat Tuote Teho kw Saunan koko in-ax 3 Mitat (LxSxK) Korkeus säädettävissä n. Paino n. kg Kivitila ax. kg *) Tulikansi Savuaukon halkaisija sennusaukon koko Seinän paksuus ax. Suojaetäisyydet palaviin ateriaaleihin Leveys Korkeus C D Harvia M3 SL 16, x ( ) x Harvia 20 SL 24, x ( ) x Harvia 20 Duo 24, x ( ) x Harvia 36 Duo x ( ) x Harvia Classic 400 Top Duo x ( ) x Harvia Legend 150 SL x ( ) x Liitäntäaukot X C D C D M1, M2, M3/SL M1, M2, M3/SL 20 Pro, 20 SL/Duo, 20 ES Pro/S 20 Pro, 20 SL/Duo, 20 ES Pro/S oiler, 20 SL oiler, Preiu/VS oiler, 20 SL oiler, Preiu/VS C D Classic 140/SL, Classic 220/Duo Classic 140/SL, Classic 220/Duo Legend 150/SL Pro, Classic Pro, Classic Legend /SL/Duo , 36 Duo , 36 Duo Legend Harvia Legend 240 SL x ( ) x Harvia Legend 240 Duo x ( ) x Harvia Legend 300 Duo 23, x ( ) x Yläliitäntäaukko Takaliitäntäaukko Z Y C C D D D D Legend 300 Duo Kiukaiden suojaetäisyydet palaviin ateriaaleihin Etäisyys kiviseinään E Legend 150/SL Legend 240/SL/Duo Legend 300/Duo E C E ED D D in C

15 Suojaseinät ja -alustat Kestävät, testatut ja turvalliset Harvia-suojaseinät pienentävät huoattavasti suojaetäisyyksiä palaviin ateriaaleihin; käytännössä kiuas siis ahtuu pienepään tilaan. Hirsirakenteisten seinien laskehtiinen ei ole este suojaseinän käytölle. Harvia-suojaseinä ja CE-erkitty Harvia-kiuas yhdessä uodostavat kokonaisuuden, joka täyttää uusiat ääräykset. Huo! Suojaetäisyyksiin liittyvissä kysyyksissä voit kääntyä. paikallisen viranoaisen puoleen. Kiuaskohtaiset suojaseinät Suojaseinä kiinnittyy kiukaaseen ja sen uoto ukailee kiukaan uotoja, joten kokonaisuus on entistä linjakkaapi. Suojaseinät ovat kiuasallikohtaisia, joten koproisseja ei ole tarvinnut tehdä uotoilussa tai suojauskyvyssä. Suojaseinästä on saatavana sekä täysi versio, että yhden sivun suoja, joka on asennettavissa kualle puolelle kiuasta tahansa. Suojaseinien ateriaali on ustaksi aalattu teräslevy. WL550 WL500 Tulisijan suojaseinä ja -alusta SL/Duo Suoja-alustaa käytetään tarpeen ukaan esier Pro, Classic 280 kiksi silloin, kun tulisija asennetaan vesieristetylle laattalattialle. Suoja-alusta on saatavana yös us tana (WL100), ks. s M1, M2, M3/SL, 20 Pro, 20 SL/Duo, C 20 ES Pro/S, 20 oiler, 20 SL oiler, 5 Preiu, Classic /SL, 50 Classic 220/Duo 1 M1, M2, M3/SL Pro, Classic Pro/SL/Duo oiler/20 SL oiler 62 WX018/WL C D SL/Duo 30 : jos kiuas on suurepi kuin suojaseinä, sovel5ylittävältä osalta letaan 61 kiukaan suojaetäisyyksiä. M1, M2, M3/SL, 20 Pro, 20 SL/Duo, 20 ES Pro/S, 20 oiler, 20 SL oiler, Preiu, Legend 150/150 SL, 240/SL/Duo, WL400/WL450 M1, M2, M3/SL 50 L pata 20 Pro/SL/Duo WL500/WL oiler/20 SL oiler WL600/WL ES Pro/S WL700/WL Pro WL800/WL850 36/36 Duo Lattian suojaainen M1, M2, M3/SL, 20 Pro, 20 SL/ Duo, 20 ES Pro/S, 20 oiler, 20 SL oiler, Preiu, 50 L pata 770 WX WX018 WL SL/Duo 300 C D WL400/WL450 M2, M3/SL WL600/WL ESM1, Pro/S 20 Pro/SL/Duo 850 WL500/WL550 WL700/WL Pro 20 oiler/20 SL oiler WL600/WL ES Pro/S WL800/WL850 36/36 Duo WL700/WL Pro WL800/WL850 36/36 DuoSL, 240/SL/ WL200 Legend 150/150 Duo, 300/300 Duo WL500/WL550 WX WL400/WL Huo! Lattia tulisijan edestä täytyy suojata. 50 Kiuas SL/Duo Suojaseinä SL/Duo Suojaseinä on valistettu aalatusta, aluiinisinkitystä teräslevystä. Sen voi asentaa vaakasuunnassa jopa 50 illietrin päähän palava-aineisista WX017 M1, M2, M3/SL, 20 Pro, 20 SL/Duo, ateriaaleista. 20 ES Pro/S, 20 oiler, 20 SL oiler, Preiu, Classic 140/SL, Classic 220/Duo C WL500/WL550, C WL400/WL450, D WL600/WL650, 300 WL700/WL750, 50 WL800/WL WX WL SL/Duo 1. etonilattia, ei laatoitusta. Kiuas voidaan asentaa suoraan betonilat C tialle, jos betonilaatan paksuus on vähintään 60. Varista, ettei kiukaan alle jäävässä betonivalussa ole sähköjohtoja tai vesiputkia. 2. Laatoitettu lattia. Laattaliiat ja -laastit sekä laattojen alla käytetyt vesieristeateriaalit eivät kestä kiukaan läpösäteilyä. Suojaa lattia Harvian tulisijan suoja-alustalla tai vastaavalla läpösäteilysuojalla

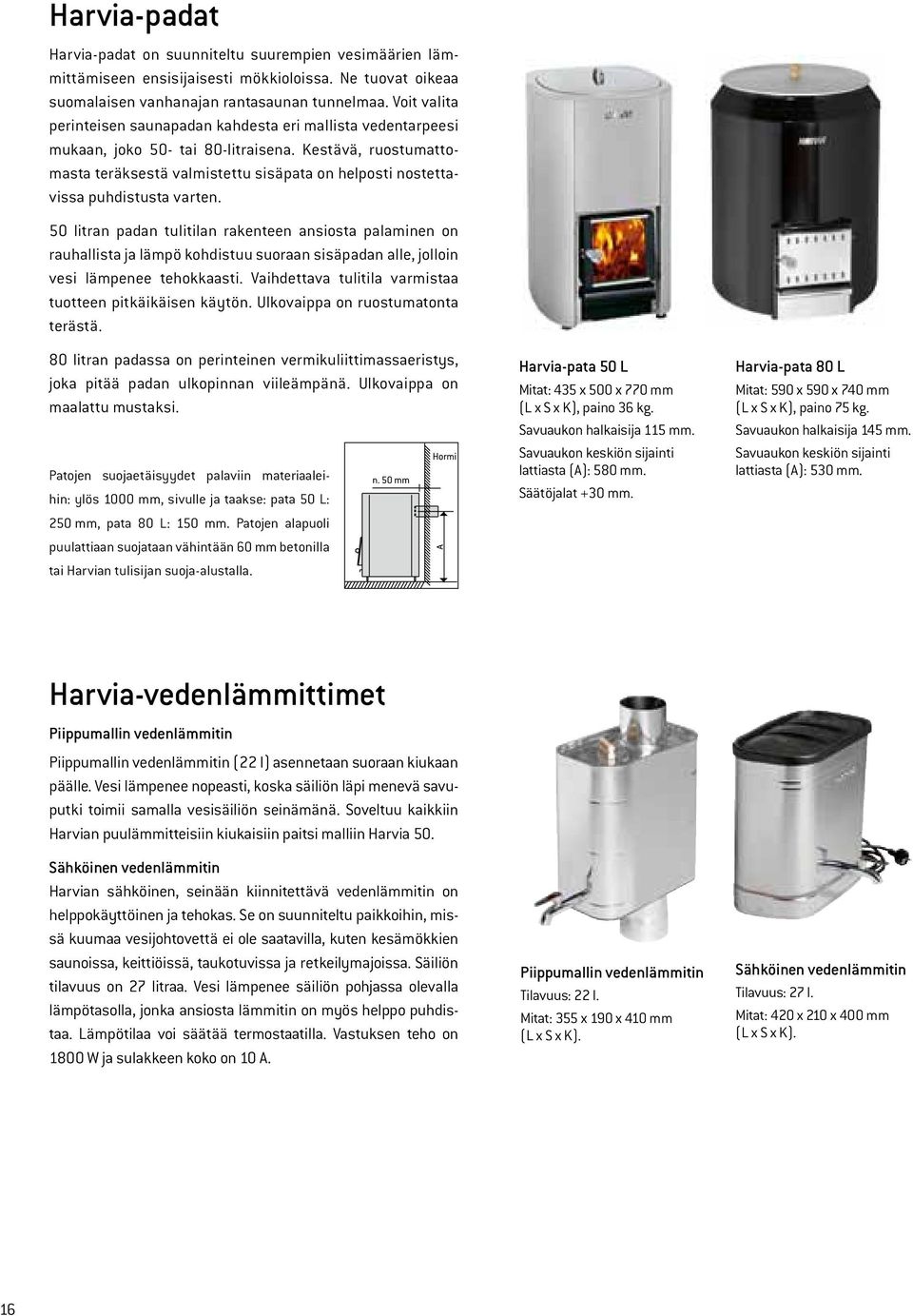

16 Harvia-padat Harvia-padat on suunniteltu suurepien vesiäärien läittäiseen ensisijaisesti ökkioloissa. Ne tuovat oikeaa suoalaisen vanhanajan rantasaunan tunnelaa. Voit valita perinteisen saunapadan kahdesta eri allista vedentarpeesi ukaan, joko 50- tai 80-litraisena. Kestävä, ruostuattoasta teräksestä valistettu sisäpata on helposti nostettavissa puhdistusta varten. 50 litran padan tulitilan rakenteen ansiosta palainen on rauhallista ja läpö kohdistuu suoraan sisäpadan alle, jolloin vesi läpenee tehokkaasti. Vaihdettava tulitila varistaa tuotteen pitkäikäisen käytön. Ulkovaippa on ruostuatonta terästä. 80 litran padassa on perinteinen verikuliittiassaeristys, joka pitää padan ulkopinnan viileäpänä. Ulkovaippa on aalattu ustaksi. Patojen suojaetäisyydet palaviin ateriaaleihin: ylös 1000, sivulle ja taakse: pata 50 L: 250, pata 80 L: 150. Patojen alapuoli puulattiaan suojataan vähintään 60 betonilla tai Harvian tulisijan suoja-alustalla. Harvia-pata 50 L Mitat: 435 x 500 x 770 (L x S x K), paino 36 kg. Savuaukon halkaisija 115. Savuaukon keskiön sijainti lattiasta (): 580. Säätöjalat +30. Harvia-pata 80 L Mitat: 590 x 590 x 740 (L x S x K), paino 75 kg. Savuaukon halkaisija 145. Savuaukon keskiön sijainti lattiasta (): 530. Harvia-vedenläittiet Piippuallin vedenläitin Piippuallin vedenläitin (22 l) asennetaan suoraan kiukaan päälle. Vesi läpenee nopeasti, koska säiliön läpi enevä savuputki toiii saalla vesisäiliön seinäänä. Soveltuu kaikkiin Harvian puuläitteisiin kiukaisiin paitsi alliin Harvia 50. Sähköinen vedenläitin Harvian sähköinen, seinään kiinnitettävä vedenläitin on helppokäyttöinen ja tehokas. Se on suunniteltu paikkoihin, issä kuuaa vesijohtovettä ei ole saatavilla, kuten kesäökkien saunoissa, keittiöissä, taukotuvissa ja retkeilyajoissa. Säiliön tilavuus on 27 litraa. Vesi läpenee säiliön pohjassa olevalla läpötasolla, jonka ansiosta läitin on yös helppo puhdistaa. Läpötilaa voi säätää terostaatilla. Vastuksen teho on 1800 W ja sulakkeen koko on 10. Piippuallin vedenläitin Tilavuus: 22 l. Mitat: 355 x 190 x 410 (L x S x K). Sähköinen vedenläitin Tilavuus: 27 l. Mitat: 420 x 210 x 400 (L x S x K). 16

17 17

18 Harvia-teräspiippu Harvia-teräspiippu on tyylikäs piippuratkaisu, joka on helppo asentaa. Lähinnä puuläitteisten kiukaiden, pienepien takkaallien ja kaiinoiden kanssa erillisissä saunarakennuksissa käytettäväksi suunniteltu teräspiippu kestää kovatkin läönvaihtelut. jaton, pyöreä uotoilu yhdessä teräksisen pinnan kanssa iellyttää silää. Koska ulkovaippa, sisäputki ja päädyt ovat ruostuatonta terästä, on tuote kestävä ja ulkonäkönsä säilyttävä. Teräspiipun vakiotoiitus sisältää 1,5 etrin teräspiipun (WHP1500) sekä tarvikelaatikon, jossa on 1,0 eristäätöntä savuputkea, sadehattu, kuinen sadekaulus ja sadekauluksen kiinnityssarja, teräksinen läpivientikaulus sisäkattoon läpivientieriste ja -suojus. Teräspiippu on helposti jatkettavissa 0,5 (WHP500) ja 1,0 (WHP1000) etrin ittaisilla lisäosilla. Nerokkaan liitosenetelän ansiosta lisäosat kierretään toisiinsa ja yös savuputket lukkiutuvat toisiinsa putkessa olevien urien ansiosta. Näin estetään läpötilan vaihteluista aiheutuva liikehdintä. Sisätilaan piipun voi asentaa 3 etrin korkeuteen ilan tuentaa ja ulkona vastaava korkeus on 2. Harvia-teräspiippuun liitettävän tulisijan savukaasujen niellinen läpötila saa olla ax. 600 oc. Teräspiipun ulkohalkaisija on 220 ja tuliputken halkaisija on 115. Teräspiipun suojaetäisyys palaviin ateriaaleihin on 100. Harvian teräspiippu on CE-erkitty, joten tuote täyttää kansainväliset tuotteeseen sekä palo- ja käyttöturvallisuuteen liittyvät vaatiukset. Teräspiippu on nokipalonkestävä. Tutustu teräspiipun ja siihen liitettävän tulisijan käyttö- ja asennusohjeeseen huolellisesti. Poikkileikkaus teräspiipun asennuksesta ax ax. 200 C D E F G H I J K C D E F G H I J Sadehattu Yläpääty Teräspiipun jatke 1 Kiristyspanta Sadekaulus (kuia) Miniietäisyys 100 Läpivientisuojus Läpivientieriste ZSH-200 tai 100 paloluokiteltu kivivilla (tiivistetään tukeaan piippua) Läpivientikaulus Teräspiippu 1,5 K Eristäätön savuputki 1, ruostuatonta terästä (katkaistaan sopivan ittaiseksi) Savupiipun vähiäiskorkeus paloturvallisuuden kannalta 0,8 1,1 3 Suoen rakentaisääräysten E3 (2007) ukaan savupiipun tulee ulottua rakennuksen harjan kohdalla vähintään 800 korkeuteen. Vähiäiskorkeus kasvaa 100 per lapeetri. Huo! Luokkiin 1 tai -roof (t2) kuuluattoien katteiden kohdalla vähiäiskorkeus on aina 1,5. Suojaetäisyysarvoja on ehdottoasti noudatettava, koska niistä poikkeainen aiheuttaa palovaaran. Mainitun suojaetäisyysalueen sisäpuolella ei saa olla itään palava-aineista ateriaalia! Tarkepia ohjeita paloturvallisuusääräyksistä antaa paikkakunnan paloviranoainen. Huo! Tarkista tulisijan vaatiat suojaetäisyydet tulisijan asennusohjeesta. 18

19 Ø115 Ø114 ulkoitta Savuputket Savuputkia, joiden valistusateriaalina on ruostuaton tai polttoaalattu teräs, on saatavana kaikkiin Harvian puuläitteisiin kiukaisiin (paitsi Harvia 50). Harvian savuputket ovat CE-erkittyjä. Savuputki 0,2 Kulaputki 45 o Kulaputki 90 o Nivelutka 0 90 o WZ11520 Kiiltävä rst 0,7 WZ45M Maalattu teräs 2.0 WZ90M Maalattu teräs 2.0 WZ90NM Maalattu teräs 2.0 WZ11545 Kiiltävä rst 0,7 WZ11590 Kiiltävä rst 0, Ø114 ulkoitta Ø115 sisäitta Savuputki 0,5 WZ050M Maalattu teräs 2,0 WZ11550 Kiiltävä rst 0,7 Ø114 ulkoitta Ø115 sisäitta Savuputki 1 WZ100M Maalattu teräs 2,0 WZ Kiiltävä rst 0,7 Ø114 ulkoitta Ø115 sisäitta Kiuas n Ø114 ulkoitta Ø115 sisäitta Hori Kiuas n Ø115 sisäitta Hori Ø114 ulkoitta Ø114 ulkoitta n Ø115 sisäitta Ø115 sisäitta Supistusputki 120/115 WZ Kiiltävä rst 0, ax. 290 Ø114 ulkoitta Ø120 sisäitta Säteilysuoja WZ Kiiltävä rst 0,7 Ø130 sisäitta Ø114 ulkoitta Ø115 sisäitta Savuputken läpivientikaulus WZ Kiiltävä rst 0,7 Savupelti WZ115030SP Kiiltävä rst 0,7 330 Sadehattu WZ Ø115 sisäitta Kiiltävä rst 0,7 Muurausliitin * WZ Kiiltävä rst 0,7 138 Ø118 Harvia-saunatarvikkeet Harvian laaja saunatarvikevalikoia tarjoaa kaiken korkealuokkaisista kiuaskivistä kiuluihin ja kauhoihin, saunavastoihin, löylytuoksuihin ja puunkantotelineisiin. *) Muurausliitin uurataan horireikään ja uita tiivistyksiä ei tarvita helppoa ja siistiä. Sisäpuolella on tiiviste oleissa päissä. Muurausliitintä voidaan käyttää sekä taka- että yläliitännässä.! Harvia-kiuaskivet idot Harvia-kiuaskivet on valittu kunnioittaen vanhoja perinteitä ja ne antavat kunnolliset, peheät löylyt. Kaikissa puuja sähköläitteisissä kiukaissa tulee ehdottoasti käyttää assiivisia lohkopintaisia kiuaskiviä, koska niihin varautuu paljon läpöä ja löylyvesi höyrystyy tehokkaasti kivien laajasta urtopinnasta. Särikkäät lohkokivet ahdollistavat yös ilavan kiviladonnan. Harvia-kiuaskiviä on kahta kokoa. Kooltaan c olevat kivet soveltuvat puuläitteisiin kiukaisiin sekä varaaviin sähköläitteisiin kiukaisiin. Pieneät kiuaskivet, joiden koko on 5 10 c, soveltuvat sähköläitteisiin kiukaisiin. Harvia suosittelee puuläitteisiin kiukaisiin halkaisijaltaan c olevia kiviä. 19

20 Pidätäe oikeuden uutoksiin. Harvia Saunan onta tarinaa. Saunan läpö kutsuu eitä eri syistä. Sauna auttaa rentoutuaan, viettäään ukavia hetkiä hyvässä seurassa tai vaikka antaaan aikaa itsellee. Saunan lepeästä läöstä voit nauttia onella tavalla perinteisessä suoalaisessa puuläitteisessä saunassa, citykodin kylpyhuonesaunassa tai odernissa infrasaunassa. Voie saunoa kesällä ja talvella, arjessa ja juhlassa. Saunalla on onta tarinaa. Myös Harvian oa tarina on ainutlaatuinen. Tapani Harvian ( ) vuonna 1950 perustaa yritys on kasvanut pienestä taidetakoosta aailan johtavaksi kiuasvalistajaksi ja erkittäväksi sauna-alan toiijaksi. Menestystarinan takana on äärätietoinen ja taitava keksijä, joka takoi liikeideansa ja osaaisensa kiukaan uotoon. Harvia on säilynyt suoalaisena perheyrityksenä ja tänä päivänä Harvia-yhtiöt työllistävät noin 300 henkilöä. Tuotteita viedään kaikkialle aailassa. Harvia on kehittänyt laajan saunatuotevalikoian erilaisia saunojia kunnioittaen. Harvialta saat kaiken, inkä saunaasi tarvitset. Kiukaiden lisäksi Harvia valistaa saunoja, saunasisustuksia, kylpyhuonesaunoja, infrasaunoja, höyrynkehittiiä ja saunatarvikkeita. Harvia jatkaa äärätietoista työtä panostaen tuotekehitykseen ja tulevaisuuteen. Harvia haluaa, että saunan rentouttavasta läöstä voi nauttia jokainen oanlaisessa saunassaan. Jälleenyyjä: Yhteystiedot: Harvia Oy, PL 12, Muurae Puhelin , Faksi /2013
