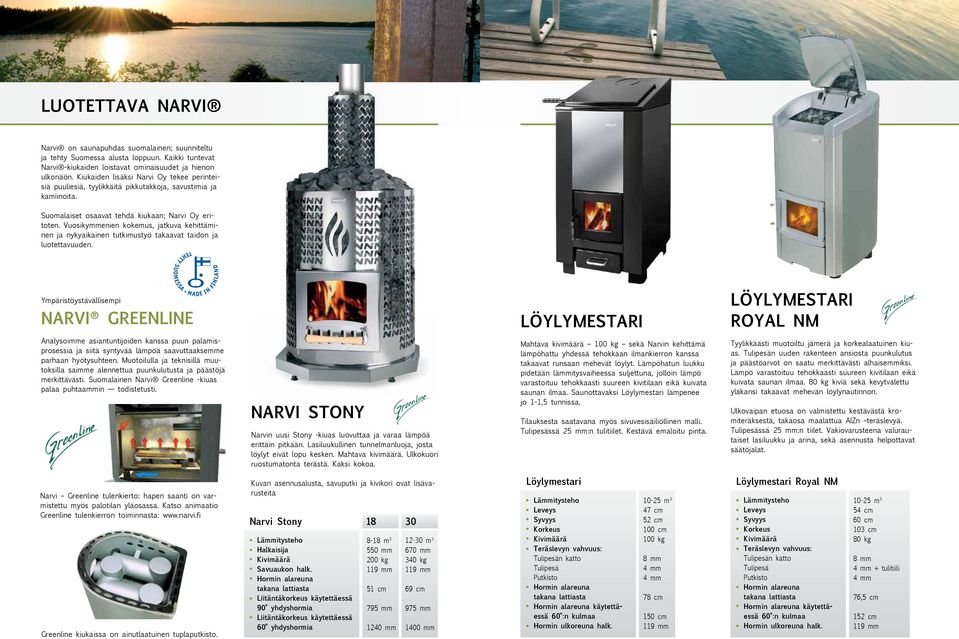

2 Luotettava Narvi Narvi on saunapuhdas suomalainen; suunniteltu ja tehty Suomessa alusta loppuun. Kaikki tuntevat Narvi -kiukaiden loistavat ominaisuudet ja hienon ulkonäön. Kiukaiden lisäksi Narvi Oy tekee perinteisiä puuliesiä, tyylikkäitä pikkutakkoja, savustimia ja kamiinoita. Suomalaiset osaavat tehdä kiukaan; Narvi Oy eritoten. Vuosikymmenien kokemus, jatkuva kehittäminen ja nykyaikainen tutkimustyö takaavat taidon ja luotettavuuden. Ympäristöystävällisempi Narvi Greenline LÖYLYMESTARI LÖYLYMESTARI ROYAL NM Analysoimme asiantuntijoiden kanssa puun palamisprosessia ja siitä syntyvää lämpöä saavuttaaksemme parhaan hyötysuhteen. Muotoilulla ja teknisillä muutoksilla saimme alennettua puunkulutusta ja päästöjä merkittävästi. Suomalainen Narvi Greenline -kiuas palaa puhtaammin todistetusti. NARVI STONY Narvin uusi Stony -kiuas luovuttaa ja varaa lämpöä erittäin pitkään. Lasiluukullinen tunnelmanluoja, josta löylyt eivät lopu kesken. Mahtava kivimäärä. Ulkokuori ruostumatonta terästä. Kaksi kokoa. Mahtava kivimäärä 100 kg sekä Narvin kehittämä lämpöhattu yhdessä tehokkaan ilmankierron kanssa takaavat runsaan mehevät löylyt. Lämpöhatun luukku pidetään lämmitysvaiheessa suljettuna, jolloin lämpö varastoituu tehokkaasti suureen kivitilaan eikä kuivata saunan ilmaa. Saunottavaksi Löylymestari lämpenee jo 1-1,5 tunnissa. Tilauksesta saatavana myös sivuvesisäiliöllinen malli. ssä 25 mm:n tulitiilet. Kestävä emaloitu pinta. Tyylikkäästi muotoiltu jämerä ja korkealaatuinen kiuas. n uuden rakenteen ansiosta puunkulutus ja päästöarvot on saatu merkittävästi alhaisemmiksi. Lämpö varastoituu tehokkaasti suureen kivitilaan eikä kuivata saunan ilmaa. kg kiviä sekä kevytvalettu yläkansi takaavat mehevän löylynautinnon. Ulkovaipan etuosa on valmistettu kestävästä kromiteräksestä, takaosa maalattua AIZn teräslevyä. ssä 25 mm:n tiilet. Vakiovarusteena valurautaiset lasiluukku ja arina, sekä asennusta helpottavat säätöjalat. Narvi Greenline tulenkierto: hapen saanti on varmistettu myös palotilan yläosassa. Katso animaatio Greenline tulenkierron toiminnasta: Greenline kiukaissa on ainutlaatuinen tuplaputkisto. Kuvan asennusalusta, savuputki ja kivikori ovat lisävarusteita Narvi Stony Halkaisija Savuaukon halk. Liitäntäkorkeus käytettäessä 90 yhdyshormia Liitäntäkorkeus käytettäessä 60 yhdyshormia m mm 200 kg 51 cm 795 mm 1240 mm m mm 340 kg 69 cm 975 mm 1400 mm Löylymestari käytettäessä m 3 47 cm 52 cm 100 cm 100 kg 8 mm 78 cm 150 cm Löylymestari Royal NM käytettäessä m 3 54 cm 60 cm 103 cm kg 8 mm + tulitiili 76,5 cm 152 cm

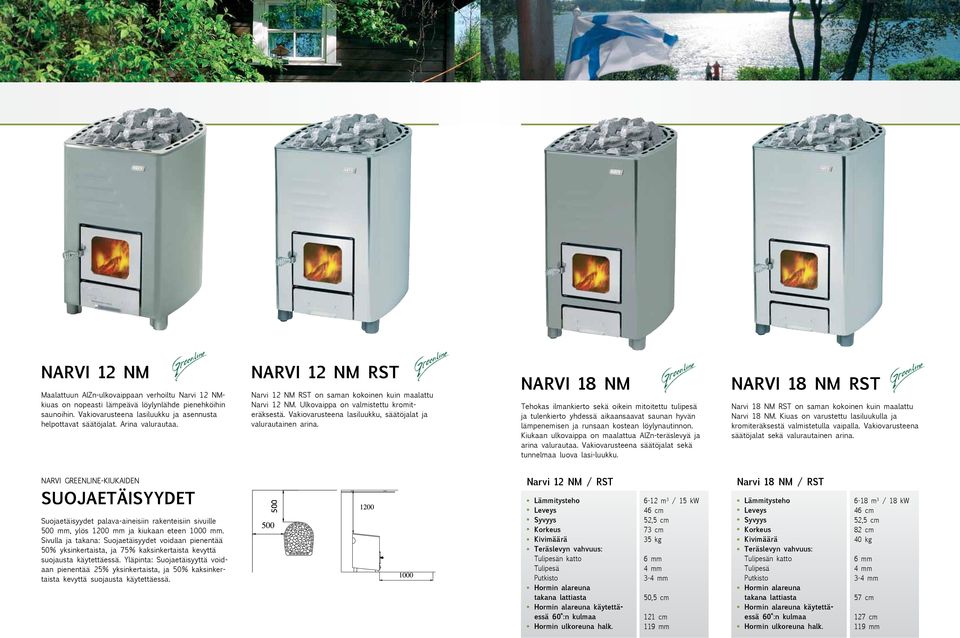

3 NARVI 12 NM Maalattuun AlZn-ulkovaippaan verhoiltu Narvi 12 NMkiuas on nopeasti lämpeävä löylynlähde pienehköihin saunoihin. Vakiovarusteena lasiluukku ja asennusta helpottavat säätöjalat. Arina valurautaa. NARVI 12 NM RST Narvi 12 NM RST on saman kokoinen kuin maalattu Narvi 12 NM. Ulkovaippa on valmistettu kromiteräksestä. Vakiovarusteena lasiluukku, säätöjalat ja valurautainen arina. NARVI 18 NM Tehokas ilmankierto sekä oikein mitoitettu tulipesä ja tulenkierto yhdessä aikaansaavat saunan hyvän lämpenemisen ja runsaan kostean löylynautinnon. Kiukaan ulkovaippa on maalattua AlZn-teräslevyä ja arina valurautaa. Vakiovarusteena säätöjalat sekä tunnelmaa luova lasi-luukku. NARVI 18 NM RST Narvi 18 NM RST on saman kokoinen kuin maalattu Narvi 18 NM. Kiuas on varustettu lasiluukulla ja kromiteräksestä valmistetulla vaipalla. Vakiovarusteena säätöjalat sekä valurautainen arina. NARVI GREENLINE-KIUKAIDEN SUOJAETÄISYYDET Suojaetäisyydet palava-aineisiin rakenteisiin sivuille 500 mm, ylös 1200 mm ja kiukaan eteen 1000 mm. Sivulla ja takana: Suojaetäisyydet voidaan pienentää 50% yksinkertaista, ja 75% kaksinkertaista kevyttä suojausta käytettäessä. Yläpinta: Suojaetäisyyttä voidaan pienentää 25% yksinkertaista, ja 50% kaksinkertaista kevyttä suojausta käytettäessä. Narvi 12 NM / RST käytettäessä 6-12 m 3 / 15 kw 46 cm 52,5 cm 73 cm 35 kg 6 mm 3-50,5 cm 121 cm Narvi 18 NM / RST käytettäessä 6-18 m 3 / 18 kw 46 cm 52,5 cm 82 cm 40 kg 6 mm 3-57 cm 127 cm

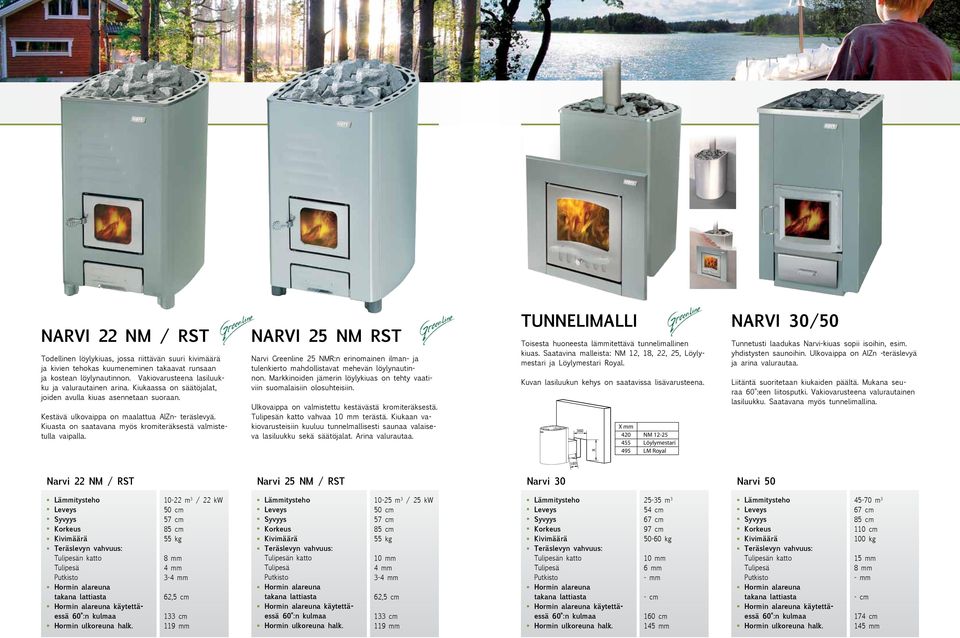

4 Narvi NARVI 22 NM / RST Todellinen löylykiuas, jossa riittävän suuri kivimäärä ja kivien tehokas kuumeneminen takaavat runsaan ja kostean löylynautinnon. Vakiovarusteena lasiluukku ja valurautainen arina. Kiukaassa on säätöjalat, joiden avulla kiuas asennetaan suoraan. Kestävä ulkovaippa on maalattua AlZn- teräslevyä. Kiuasta on saatavana myös kromiteräksestä valmistetulla vaipalla. NARVI 25 NM RST Narvi Greenline 25 NMR:n erinomainen ilman- ja tulenkierto mahdollistavat mehevän löylynautinnon. Markkinoiden jämerin löylykiuas on tehty vaativiin suomalaisiin olosuhteisiin. Ulkovaippa on valmistettu kestävästä kromiteräksestä. vahvaa 10 mm terästä. Kiukaan vakiovarusteisiin kuuluu tunnelmallisesti saunaa valaiseva lasiluukku sekä säätöjalat. Arina valurautaa. TUNNELIMALLI Toisesta huoneesta lämmitettävä tunnelimallinen kiuas. Saatavina malleista: NM 12, 18, 22, 25, Löylymestari ja Löylymestari Royal. Kuvan lasiluukun kehys on saatavissa lisävarusteena. 360 X X mm 420 NM Löylymestari 495 LM Royal NARVI 30/50 Tunnetusti laadukas Narvi-kiuas sopii isoihin, esim. yhdistysten saunoihin. Ulkovaippa on AlZn -teräslevyä ja arina valurautaa. Liitäntä suoritetaan kiukaiden päältä. Mukana seuraa 60 :een liitosputki. Vakiovarusteena valurautainen lasiluukku. Saatavana myös tunnelimallina. 1 Narvi 22 NM / RST Narvi 25 NM / RST Narvi 30 Narvi 50 käytettäessä m 3 / 22 kw 50 cm 57 cm 85 cm 55 kg 8 mm 3-62,5 cm 133 cm käytettäessä m 3 / 25 kw 50 cm 57 cm 85 cm 55 kg 10 mm 3-62,5 cm 133 cm käytettäessä m 3 54 cm 67 cm 97 cm kg 10 mm 6 mm - mm 160 cm 145 mm käytettäessä m 3 67 cm 85 cm 110 cm 100 kg 15 mm 8 mm - mm 174 cm 145 mm

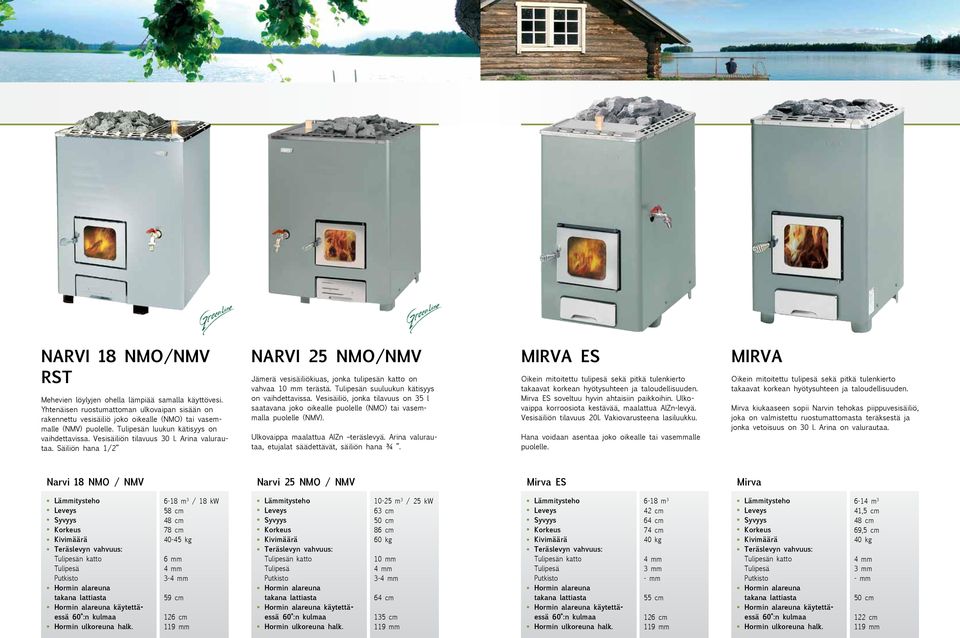

5 NARVI 18 NMO/NMV RST Mehevien löylyjen ohella lämpiää samalla käyttövesi. Yhtenäisen ruostumattoman ulkovaipan sisään on rakennettu vesisäiliö joko oikealle (NMO) tai vasemmalle (NMV) puolelle. n luukun kätisyys on vaihdettavissa. Vesisäiliön tilavuus 30 l. Arina valurautaa. Säiliön hana 1/2 NARVI 25 NMO/NMV Jämerä vesisäiliökiuas, jonka tulipesän katto on vahvaa 10 mm terästä. n suuluukun kätisyys on vaihdettavissa. Vesisäiliö, jonka tilavuus on 35 l saatavana joko oikealle puolelle (NMO) tai vasemmalla puolelle (NMV). Ulkovaippa maalattua AIZn teräslevyä. Arina valurautaa, etujalat säädettävät, säiliön hana ¾. MIRVA ES Oikein mitoitettu tulipesä sekä pitkä tulenkierto takaavat korkean hyötysuhteen ja taloudellisuuden. Mirva ES soveltuu hyvin ahtaisiin paikkoihin. Ulkovaippa korroosiota kestävää, maalattua AlZn-levyä. Vesisäiliön tilavuus 20l. Vakiovarusteena lasiluukku. Hana voidaan asentaa joko oikealle tai vasemmalle puolelle. MIRVA Oikein mitoitettu tulipesä sekä pitkä tulenkierto takaavat korkean hyötysuhteen ja taloudellisuuden. Mirva kiukaaseen sopii Narvin tehokas piippuvesisäiliö, joka on valmistettu ruostumattomasta teräksestä ja jonka vetoisuus on 30 l. Arina on valurautaa. Narvi 18 NMO / NMV Narvi 25 NMO / NMV Mirva ES Mirva käytettäessä 6-18 m 3 / 18 kw 58 cm 48 cm 78 cm kg 6 mm 3-59 cm 126 cm käytettäessä m 3 / 25 kw 63 cm 50 cm 86 cm 60 kg 10 mm 3-64 cm 135 cm käytettäessä 6-18 m 3 42 cm 64 cm 74 cm 40 kg 3 mm - mm 55 cm 126 cm käytettäessä 6-14 m 3 41,5 cm 48 cm 69,5 cm 40 kg 3 mm - mm 50 cm 122 cm

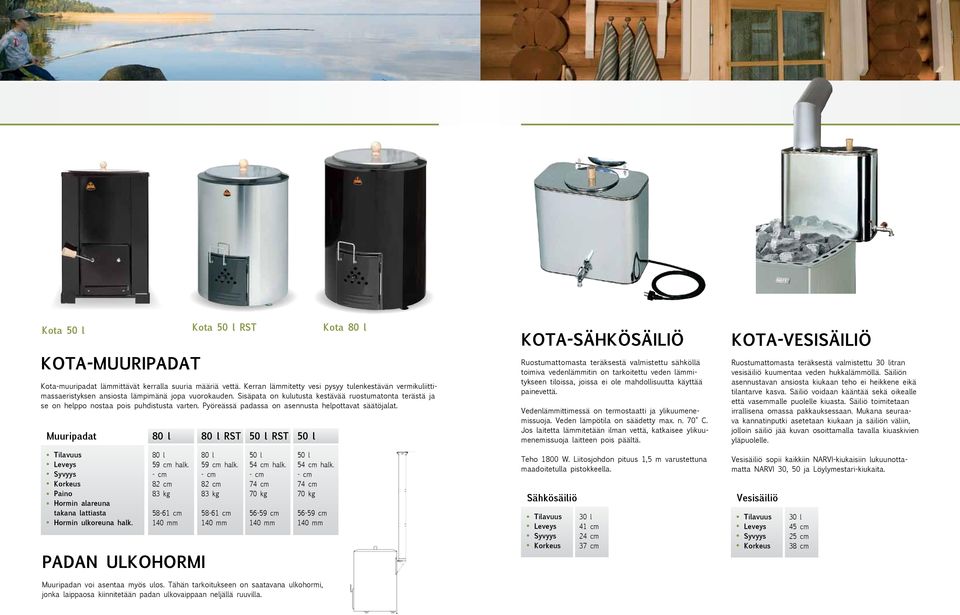

6 Kota 50 l KOTA-MUURIPADAT Kota 50 l RST Muuripadat l l RST 50 l RST 50 l Kota l Kota-muuripadat lämmittävät kerralla suuria määriä vettä. Kerran lämmitetty vesi pysyy tulenkestävän vermikuliittimassaeristyksen ansiosta lämpimänä jopa vuorokauden. Sisäpata on kulutusta kestävää ruostumatonta terästä ja se on helppo nostaa pois puhdistusta varten. Pyöreässä padassa on asennusta helpottavat säätöjalat. KOTA-SÄHKÖSÄILIÖ Ruostumattomasta teräksestä valmistettu sähköllä toimiva vedenlämmitin on tarkoitettu veden lämmitykseen tiloissa, joissa ei ole mahdollisuutta käyttää painevettä. Vedenlämmittimessä on termostaatti ja ylikuumenemissuoja. Veden lämpötila on säädetty max. n. 70 C. Jos laitetta lämmitetään ilman vettä, katkaisee ylikuumenemissuoja laitteen pois päältä. KOTA-VESISÄILIÖ Ruostumattomasta teräksestä valmistettu 30 litran vesisäiliö kuumentaa veden hukkalämmöllä. Säiliön asennustavan ansiosta kiukaan teho ei heikkene eikä tilantarve kasva. Säiliö voidaan kääntää sekä oikealle että vasemmalle puolelle kiuasta. Säiliö toimitetaan irrallisena omassa pakkauksessaan. Mukana seuraava kannatinputki asetetaan kiukaan ja säiliön väliin, jolloin säiliö jää kuvan osoittamalla tavalla kiuaskivien yläpuolelle. Tilavuus Paino l 59 cm halk. 82 cm 83 kg cm 140 mm PADAN ULKOHORMI l 59 cm halk. 82 cm 83 kg cm 140 mm 50 l 54 cm halk. 74 cm 70 kg cm 140 mm 50 l 54 cm halk. 74 cm 70 kg cm 140 mm Teho 10 W. Liitosjohdon pituus 1,5 m varustettuna maadoitetulla pistokkeella. Sähkösäiliö Tilavuus 30 l 41 cm 24 cm 37 cm Vesisäiliö sopii kaikkiin NARVI-kiukaisiin lukuunottamatta NARVI 30, 50 ja Löylymestari-kiukaita. Vesisäiliö Tilavuus 30 l 45 cm 25 cm 38 cm Muuripadan voi asentaa myös ulos. Tähän tarkoitukseen on saatavana ulkohormi, jonka laippaosa kiinnitetään padan ulkovaippaan neljällä ruuvilla.

7 TULISIJAN SUOJASEINÄ Vaihtamalla kota-kiuaskiviin nautit joka pisarasta Perinteiset KOTA-kivet Reippaasti löylyä antava, kestävärakenteinen yleiskivi kaikkiin kiukaisiin. Kaksi eri kokoluokkaa: alle 10 cm ja yli 10 cm. Pyöreät KOTA-kivet Löylyvesi valuu pyöristetyiltä kiviltä nopsasti myös alemmille kiville. Sopii päälliskiveksi kaikkiin kiukaisiin ja yleiskiveksi sähkökiukaisiin. LADONTAOHJE Löylykivien ladonnassa on monta taikaa. Paras neuvo on se, että laitat päälle siloiset kivet, jotka pyöräyttävät pisarat alaspäin ja pohjalle perinteiset kulmikkaat kivet, joissa on paljon höyrystymispintaa. PYÖREÄT ASENNUSALUSTAT nelikulmaiset ASENNUSALUSTA Asennusalusta on valmistettu ruostumattomasta teräksestä. Asennusalusta mahdollistaa kiukaan asentamisen puulattialle. Lattian ollessa kalteva alustaa voidaan käyttää säätöjalkojensa ansiosta kiukaan suoristamiseen. Menetelmä 1 Asenna pinnalle n. 1/3 pyöreitä KOTA-oliviinidiabaasikiviä ja pohjalle perinteisiä KOTA-kiuaskiviä. Löylynheittovesi valuu sileiden pintakivien välistä alakiville, joilla on suuri höyrystymispinta-ala. Menetelmä 2 Täytä koko kivitila pyöreillä KOTA-kiuas-kivillä. Lado isoimmat kivet pohjalle ja pienikokoisimmat kivet niiden päälle. Löyly tulee kaikilta kiviltä, jolloin saadaan pehmeät löylyt. Kivitilan tilavuuden tulee olla vähintään 20 kg, jotta vesi ei valu kivien välistä. Asennusalusta pyöreä 600 mm 600 mm mm Asennusalusta pyöreä 720 mm 720 mm mm Asennusalusta 555 mm 625 mm mm Asennusalusta 550 mm 770 mm mm Kivet suositellaan vaihdettavaksi vuoden välein. Kivien koot: 5-10 cm, cm Pyöristetyt kivet: 5-10 cm Savusaunan kiuaskivet: >15 cm

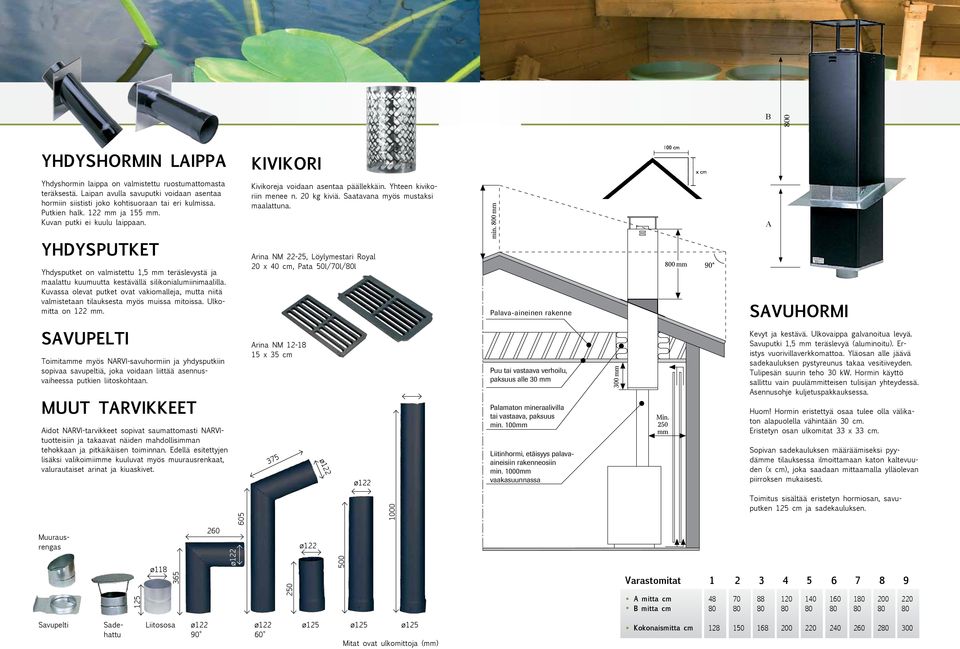

8 B 0 YHDYSHORMIN LAIPPA KIVIKORI Yhdyshormin laippa on valmistettu ruostumattomasta teräksestä. Laipan avulla savuputki voidaan asentaa hormiin siististi joko kohtisuoraan tai eri kulmissa. Putkien halk. 122 mm ja 155 mm. Kuvan putki ei kuulu laippaan. Kivikoreja voidaan asentaa päällekkäin. Yhteen kivikoriin menee n. 20 kg kiviä. Saatavana myös mustaksi maalattuna. A YHDYSPUTKET Yhdysputket on valmistettu 1,5 mm teräslevystä ja maalattu kuumuutta kestävällä silikonialumiinimaalilla. Kuvassa olevat putket ovat vakiomalleja, mutta niitä valmistetaan tilauksesta myös muissa mitoissa. Ulkomitta on 122 mm. Arina NM 22-25, Löylymestari Royal 20 x 40 cm, Pata 50l/70l/l Palava-aineinen rakenne SAVUHORMI SAVUPELTI Toimitamme myös NARVI-savuhormiin ja yhdysputkiin sopivaa savupeltiä, joka voidaan liittää asennusvaiheessa putkien liitoskohtaan. MUUT TARVIKKEET Aidot NARVI-tarvikkeet sopivat saumattomasti NARVItuotteisiin ja takaavat näiden mahdollisimman tehokkaan ja pitkäikäisen toiminnan. Edellä esitettyjen lisäksi valikoimiimme kuuluvat myös muurausrenkaat, valurautaiset arinat ja kiuaskivet. Arina NM x 35 cm 375 ø122 ø122 Puu tai vastaava verhoilu, paksuus alle 30 mm Palamaton mineraalivilla tai vastaava, paksuus min. 100mm Liitinhormi, etäisyys palavaaineisiin rakenneosiin min. 1000mm vaakasuunnassa Kevyt ja kestävä. Ulkovaippa galvanoitua levyä. Savuputki 1,5 mm teräslevyä (aluminoitu). Eristys vuorivillaverkkomattoa. Yläosan alle jäävä sadekauluksen pystyreunus takaa vesitiiveyden. n suurin teho 30 kw. Hormin käyttö sallittu vain puulämmitteisen tulisijan yhteydessä. Asennusohje kuljetuspakkauksessa. Huom! Hormin eristettyä osaa tulee olla välikaton alapuolella vähintään 30 cm. Eristetyn osan ulkomitat 33 x 33 cm. Sopivan sadekauluksen määräämiseksi pyydämme tilauksessa ilmoittamaan katon kaltevuuden (x cm), joka saadaan mittaamalla ylläolevan piirroksen mukaisesti. Muurausrengas 125 ø ø ø Toimitus sisältää eristetyn hormiosan, savuputken 125 cm ja sadekauluksen. Varastomitat A mitta cm B mitta cm Savupelti Sade- Liitososa ø122 ø122 ø125 ø125 ø125 hattu Mitat ovat ulkomittoja (mm) Kokonaismitta cm
