1 4 /2014 SUOMALAISEN SAUNAN SIELU KIUKAAT Kiukaat Kivipatterit KIVIPATTERIT

2 2 Y R I T Y S Olemme 20-vuotias Suomalainen perheyhtiö Kokkolasta. Tuotteidemme valmistus tapahtuu kotimaassa. Haluamme tarjota laadukkaita ja turvallisia tuotteita asiakkaillemme. Panostamme jatkuvasti tuotekehitykseen ja tuotteiden testaamiseen. Haluamme tarjota parasta. Meille on tärkeätä asiakkaiden tyytyväisyys tuotteisiimme. Suomalaisena yrityksenä teemme jatkuvasti työtä saunanautintojen takaamiseksi. Olemme aina halunneet kuulla ihmisten kokemuksia ja ajatuksia siitä kuinka saunominen voisi olla vieläkin nautinnollisempaa, silloin saamme pohjan joka vie tuotesuunnittelumme lähemmäksi lopputuotetta. Näin tuotteemme sisältävät kaikki tarvittavat ominaisuudet ihmisten hellimiseen saunoissaan. Nautinnollisia saunahetkiä! 5 syytä valita Mondex: 3 Kotimainen: Valmistamme tuotteemme Suomessa. Kotimaisuudesta kertoo myös tuotteidemme avainlipputunnus. 3Laatu: Käytämme tuotteissamme laadukkaita materiaaleja. Testaamme tuotteemme perusteellisesti. 3 Osaaminen: Yli 20 vuoden kokemus alalta on tuonut meille ammattitaidon olla voimme kehittää ja valmistaa laadukkaita Mondex-tuotteita myös tulevaisuudessa. 3 Käyttö: Tuotteita suunniteltaessa otamme huomioon eri käyttäjäryhmät ja varmistamme että tuotteitamme on helppo käyttää. 3 Tyylikäs: Suunnittelemme tuotteemme vastaamaan nykypäivän muotoilua ja tekniikkaa. Saat helposti palan nykypäivän trendiä valitsemalla Mondex-tuotteen! Tutustu tuotteisiimme laajemmin mondex.fi

3 3 sisällysluettelo S I S Ä L L Y S L U E T T E L O LATTIAKIUKAAT Pipe C 4 Pipe E 5 Integra 6 Total Rock 7 Total RST 8 High Balance E 9 seinäkiukaat Balance 2C 10 Balance E 11 VUOLUKIVIKIUKAAT 12 KIVIPATTERIT 13 LISÄTARVIKKEET 14 MITOITUSOHJE MONDEX-KIUKAALLE 15

4 4 L A T T I A K I U K A A T Löylyä kaikille PIPE C Tässä kiukaassa yhdistyy korkea suomalainen laatu sekä edullinen hinta. Pipe on helppo ja tyylikäs valinta kun haluat saunoa monipuolisissa löylyissä edullisesti. Saat kiukaasta pehmeästä aina ärhäkkäämpiin löylyihin jokaiselle saunojalle sopivat löylyt. Kiuas on myös optimaalisen kokoinen eikä vie saunasta isoa tilaa, joten se on helppo asentaa myös pienempiinkin saunoihin. Valitse itsellesi sopivin kiukaan väri, värit samaan hintaan! Harjattu teräs grafiitin musta puhdas Valkoinen 6,6 kw 6-9 m 3 saunoihin 9,0 kw 8-15 m 3 saunoihin 10,5 kw m 3 saunoihin kivimäärä: 6,6 kw ja 9,0 kw n. 80 kg 10,5 kw n. 140 kg halkaisija: 6,6 kw ja 9,0 kw 32 cm 10,5 kw 37 cm korkeus: 6,6 kw ja 9,0 kw 85 cm 10,5 kw 110 cm

5 Mullistavan edullinen Älykiuas Ohjainuutuus! 5 L A T T I A K I U K A A T Ensimmäinen ohjain joka tunnistaa saunasi ja opettelee lämmittämään löylyhuoneen optimaalisesti ja energiatehokkaasti. Helppokäyttöisen ohjauspaneelin asennuspaikan voit valita vapaasti saunasta vaikkapa valokytkinrasiaan. Huomaamattoman lämpötila-anturin voit asentaa laudeseinälle, jolloin se mittaa sen lämpötilan missä sinä olet. Ohjaimen johdon mitta 8 m. Lämpötila-anturin johdon mitta 6 m. PIPE E Ajattele, jos kiukaasi opettelisi lämmittämään itsensä saunatilasi mukaan. Pipe E-mallilla tämä on mahdollista. Kiuas oppii tunnistamaan saunatilasi ja ylläpitämään lämpöä energiatehokkaasti ensimmäisestä käyttökerrasta lähtien. Voit asentaa helppokäyttöisen ohjauspaneelin saunatilaan, pukuhuoneeseen tai jopa valokytkinrasiaan. Ohjain on siellä missä haluat. Huomaamaton lämpötila-anturi pitää huolen että lämpö on optimaalinen juuri siellä missä sinä olet - lauteilla. Voit myös halutessasi upottaa kiukaan lauderakenteisiin. Valitse itsellesi sopivin kiukaan väri: Lisätarvikkeet: Harjattu teräs grafiitin musta puhdas Valkoinen 6,6 kw 6-9 m 3 saunoihin 9,0 kw 8-15 m 3 saunoihin 10,5 kw m 3 saunoihin kivimäärä: 6,6 kw ja 9,0 kw n. 80 kg 10,5 kw n. 140 kg halkaisija: 6,6 kw ja 9,0 kw 32 cm 10,5 kw 37 cm korkeus: 6,6 kw ja 9,0 kw 85 cm 10,5 kw 110 cm Upotuskaulus Musta Upotuskaulus Valkoinen Korotusosa 30 cm Upotuskaulus Teräs

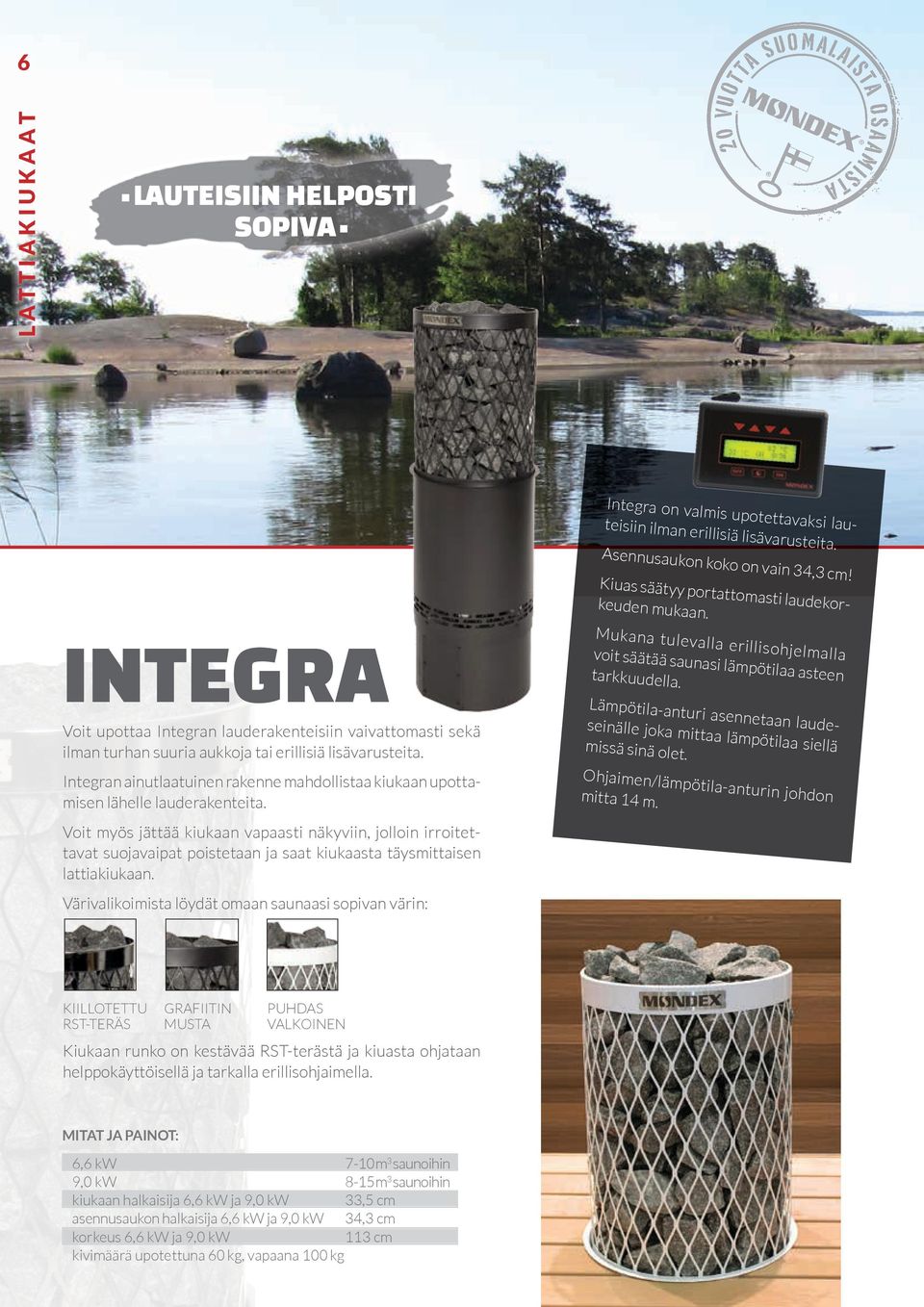

6 6 L A T T I A K I U K A A T Lauteisiin helposti sopiva Integra on valmis upotettavaksi lauteisiin ilman erillisiä lisävarusteita. Asennusaukon koko on vain 34,3 cm! Kiuas säätyy portattomasti laudekorkeuden mukaan. INTEGRA Voit upottaa Integran lauderakenteisiin vaivattomasti sekä ilman turhan suuria aukkoja tai erillisiä lisävarusteita. Integran ainutlaatuinen rakenne mahdollistaa kiukaan upottamisen lähelle lauderakenteita. Voit myös jättää kiukaan vapaasti näkyviin, jolloin irroitettavat suojavaipat poistetaan ja saat kiukaasta täysmittaisen lattiakiukaan. Värivalikoimista löydät omaan saunaasi sopivan värin: Mukana tulevalla erillisohjelmalla voit säätää saunasi lämpötilaa asteen tarkkuudella. Lämpötila-anturi asennetaan laudeseinälle joka mittaa lämpötilaa siellä missä sinä olet. Ohjaimen/lämpötila-anturin johdon mitta 14 m. Kiillotettu RST-teräs grafiitin musta puhdas Valkoinen Kiukaan runko on kestävää RST-terästä ja kiuasta ohjataan helppokäyttöisellä ja tarkalla erillisohjaimella. 6,6 kw 7-10 m 3 saunoihin 9,0 kw 8-15 m 3 saunoihin kiukaan halkaisija 6,6 kw ja 9,0 kw 33,5 cm asennusaukon halkaisija 6,6 kw ja 9,0 kw 34,3 cm korkeus 6,6 kw ja 9,0 kw 113 cm kivimäärä upotettuna 60 kg, vapaana 100 kg

7 7 L A T T I A K I U K A A T kiven taikaa total Rock Voiko kiuas olla enää luonnollisempi? Total Rockin patentoitu rakenne takaa ainutlaatuisen kiuastaideteoksen. Total Rock tuo saunan alkuperäisen hengen saunaasi. Nauti kiven karheasta kauneudesta sekä mehevistä ja kosteista löylyistä. Aivan kuin olisit puukiukaan löylyissä. Vaihdettavat kiuaskivet ovat kiukaan sisällä vastustilassa. Voit myös upottaa kiukaan lauderakenteisiin tai jättää kiukaan kokonaan näkyviin. Valittavanasi on helppokäyttöinen ja tarkka erillisohjaus tai perinteinen kiinteä mekaaninen ohjaus. Erillisohjelmalla voit säätää lämpötilaa helposti ja tarkasti. Ohjaimen/lämpötila-anturin johdon mitta 14 m. 6,6 kw 7-10 m 3 saunoihin 9,0 kw 9-15 m 3 saunoihin 10,5 kw m 3 saunoihin kivimäärä 6,6 kw ja 9,0 kw 120 kg kivimäärä 10,5 kw 200 kg halkaisija 6,6 kw ja 9,0 kw 40 cm halkaisija 10,5 kw 50 cm korkeus 110 cm Lisätarvikkeet: Upotuskaulus Efekti Korotusosa 20 cm

8 8 L A T T I A K I U K A A T monipuolisia Löylynautintoja total rst Nautinnollinen vuolukivikiuas yhdistettynä moderniin lattiakiukaaseen antaa monipuolisempaa löylyä ja ulkonäköä. Näiden yhdistelmä mahdollistaa pehmeästä vuolukiven löylystä aina ärhäkkäämpiinkin löylyyyn samalla istumalla. Voit upottaa kiukaan lauderakenteisiin tai jättää kiukaan kokonaan näkyviin. Materiaalina laadukas ja kestävä RST-teräs. Erillisohjatussa mallissa ohjaimen/ lämpötila-anturin johdon mitta on 14 m. 6,6 kw 7-10 m 3 saunoihin 9,0 kw 8-15 m 3 saunoihin Kivimäärä 6,6 kw ja 9,0 kw 100 kg Upotuskaulus U-malli Upotuskaulus O-malli 20 cm korotusosa

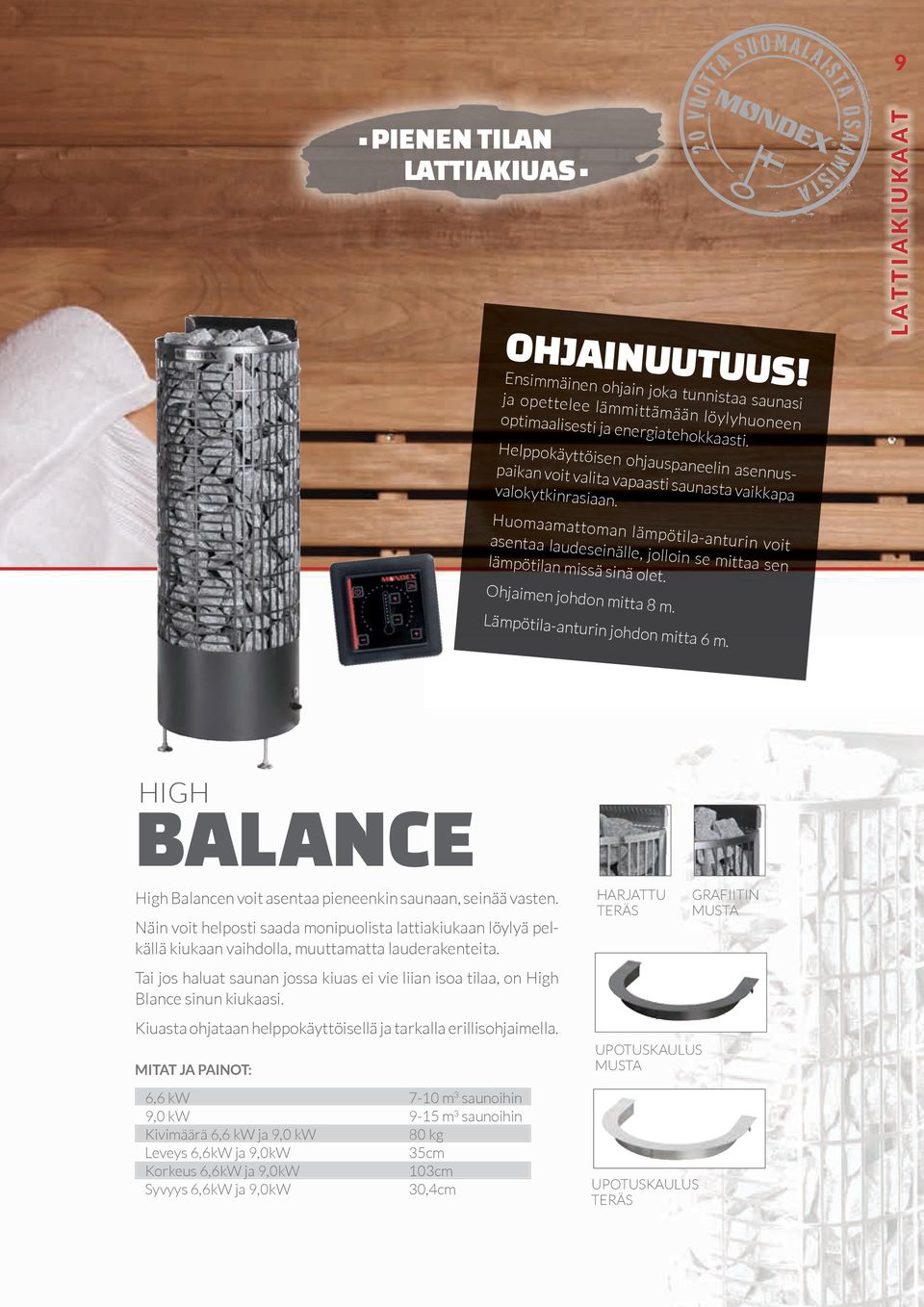

9 9 pienen tilan lattiakiuas Ohjainuutuus! L A T T I A K I U K A A T Ensimmäinen ohjain joka tunnistaa saunasi ja opettelee lämmittämään löylyhuoneen optimaalisesti ja energiatehokkaasti. Helppokäyttöisen ohjauspaneelin asennuspaikan voit valita vapaasti saunasta vaikkapa valokytkinrasiaan. Huomaamattoman lämpötila-anturin voit asentaa laudeseinälle, jolloin se mittaa sen lämpötilan missä sinä olet. Ohjaimen johdon mitta 8 m. Lämpötila-anturin johdon mitta 6 m. HIGH balance High Balancen voit asentaa pieneenkin saunaan, seinää vasten. Näin voit helposti saada monipuolista lattiakiukaan löylyä pelkällä kiukaan vaihdolla, muuttamatta lauderakenteita. Tai jos haluat saunan jossa kiuas ei vie liian isoa tilaa, on High Blance sinun kiukaasi. Kiuasta ohjataan helppokäyttöisellä ja tarkalla erillisohjaimella. 6,6 kw 7-10 m 3 saunoihin 9,0 kw 9-15 m 3 saunoihin Kivimäärä 6,6 kw ja 9,0 kw 80 kg Leveys 6,6kW ja 9,0kW 35cm Korkeus 6,6kW ja 9,0kW 103cm Syvyys 6,6kW ja 9,0kW 30,4cm HARJATTU teräs Upotuskaulus MUSTA Upotuskaulus TERÄS GRAFIITIN musta

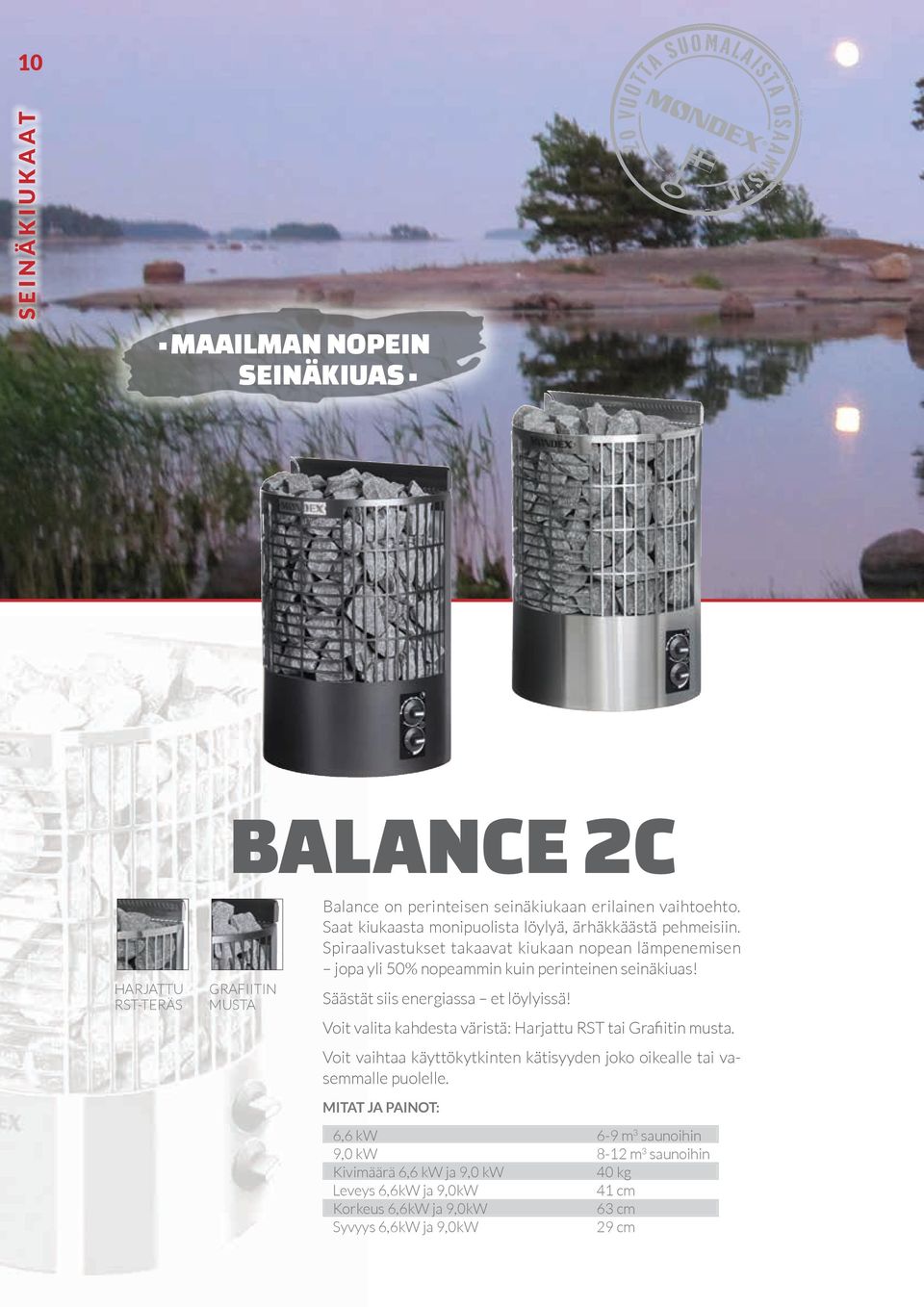

10 10 S E I N Ä K I U K A A T Maailman nopein seinäkiuas balance 2C HARJATTU RST-teräs GRAFIITIN musta Balance on perinteisen seinäkiukaan erilainen vaihtoehto. Saat kiukaasta monipuolista löylyä, ärhäkkäästä pehmeisiin. Spiraalivastukset takaavat kiukaan nopean lämpenemisen jopa yli 50% nopeammin kuin perinteinen seinäkiuas! Säästät siis energiassa et löylyissä! Voit valita kahdesta väristä: Harjattu RST tai Grafiitin musta. Voit vaihtaa käyttökytkinten kätisyyden joko oikealle tai vasemmalle puolelle. 6,6 kw 6-9 m 3 saunoihin 9,0 kw 8-12 m 3 saunoihin Kivimäärä 6,6 kw ja 9,0 kw 40 kg Leveys 6,6kW ja 9,0kW 41 cm Korkeus 6,6kW ja 9,0kW 63 cm Syvyys 6,6kW ja 9,0kW 29 cm

11 11 NOPEAA JA TARKKAA S E I N Ä K I U K A A T balance E Nyt kestosuosikki Balance on saatavilla myös tarkalla ja älykkäällä erillisohjauksella. Voit asentaa kiukaan pieneenkin saunaan karsimatta käyttömukavuudesta. Älykäs erillisohjaus oppii tunnistamaan saunasi ja pystyy lämmittämään saunatilan nopeasti ja energiatehokkaasti. Balance E on varustettu uudella älykkäällä erillisohjaimella. Anturin johdon mitta on 6 m. Ohjaimen johdon mitta on 8 m. 6,6 kw 6-9 m 3 saunoihin 9,0 kw 8-12 m 3 saunoihin Kivimäärä 6,6 kw ja 9,0 kw 40 kg Leveys 6,6kW ja 9,0kW 41 cm Korkeus 6,6kW ja 9,0kW 63 cm Syvyys 6,6kW ja 9,0kW 29 cm HARJATTU RST-teräs GRAFIITIN musta

12 12 V U O L U K I V I K I U K A A T AITO VUOLUKIVIKIUAS Sense mallisto on varustettu elektronisella erillisohjauksella jolla säädät saunasi lämpötilaa helposti asteen tarkkuudella. Ohjaimen/lämpötila-anturin johdon mitta 18 m. Testimenestyjä classic steel Aito ja alkuperäinen Mondex vuolukivikiuas, tuo legenda, on nautinnollisten löylyjen kuningas. Vuolukivestä saat kosteita ja pehmeitä löylyjä vuodesta toiseen. Malleja on useita, joista voit valita mieleisesi juuri sinun saunaasi. Classic Steel: Tyylikäs pelkistetty sileä kivipinta tuo saunaasi suoraviivaista ulkonäköä. Kiukaan sivu- ja alaosat on valmistettu laadukkaasta RST-teräksestä. Voit vaihtaa käyttökytkinten kätisyyden oikealle, vasemmalle tai eteen. Classic Lohko: Lohkottu kivipinta antaa karheaa aidon kiven tunnetta saunaan. Myös kiukaan sivu- ja alaosat on valmistettu vuolukivestä. Voit vaihtaa kytkinten kätisyyden oikealle, vasemmalle tai eteen. classic lohko 6,6 kw 5-8 m 3 saunoihin 8,0 kw 7-12 m 3 saunoihin 10,5 kw (Lohko) 9-15 m 3 saunoihin Kivimäärä 6,0 kw 41 kg Kivimäärä 8,0 kw 55 kg Kivimäärä 10,5 kw (Lohko) 70 kg SenSe nature SENSE NATURE: Menestys jo syntyessään. Lohkottu kiven pinta sekä elektroninen erillisohjaus tuo täydellisen saunakokemuksen luoksesi. Menestystä saanut elektroniikka pitää kiven pinnan koko ajan lämpimänä jotta voit nauttia pehmeitä ja kosteita löylyjä koko ajan. SENSE NATURE BLACK: Kiven karheus yhdistettynä tyylikkääseen mustaan graniittiin. Tämä kokonaisuus viimeistelee saunasi tyylikkyydellään. Menestystä saanut elektroniikka pitää huolen että löylykivipinta on koko ajan antamassa nautinnollista löylyä. Lisävarusteet: Sense - valosarja SenSe nature black Kulma-asennusosa 6,6 kw 5-9 m 3 saunoihin 9,0 kw 7-13 m 3 saunoihin Kivimäärä 6,6 kw ja 9,0 kw 65 kg

13 13 tunne lämpö kivestä K I V I P A T T E R I T Vuolukivi Graniitti Graniitti Bianca Carrara marmori Kivipatterit Graniitti Graniitti Mondex kivipatteri antaa pehmeää lämpöä aidosta kivestä sekä näyttää hyvälle. Patteri on myös täysin äänetön, joten voit nauttia lämmöstä myös hiljaisimpina hetkinä. Voit valita sisustukseen sopivan kivipinnan runsaasta kivivalikoimasta. MONDEX-PATTEREIDEN TEKNIKSET TIEDOT Vakiona kiinteä elektroninen termostaatti Saatavana myös ns. orjalämmittimenä ja pistotulppaliitännällä Kiinteä seinäkiinnitysteline Tehot 300 / 600 / 800 / 1000 / 1200 W Kaikki mallit 230 V / 50 HZ Saatavissa myös jalkaparilla varustettuna Näin lasket paljonko Tarvitset wattitehoja asuntosi lämmittämiseen! Teho W Korkeus cm Leveys cm Paino kg Hyvin eristetty asunto tarvitsee lämmittämiseen noin 25 W/m3. Mikäli seinämateriaalina on eristämätön hirsi tulee mitoitus laskea W/m3. Mitoita tehontarve mielummin hieman yli kuin alle suosituksen.

14 14 L I S Ä T A R V I K K E E T lisätarvikkeet PIPE KOROTUSOSA Korotusosan korkeus 30 cm. TOTAL RST KOROTUSOSA Korotusosien korkeus 6,6 ja 9,0 kw kiukaille 20 cm, 10,5 kw kiukaille 15 cm. KULMA-ASENNUSOSA Classic ja Sense kiukaille. PIPE UPOTUSKAULUS MUSTA Upotuskauluksen sisähalkaisija 43,0 cm. Ulkohalkaisija 55,0 cm. Tarvittava aukon koko 47,0 cm. Pipe upotuskaulus Teräs Upotuskauluksen sisähalkaisija 43,0 cm. Ulkohalkaisija 55,0 cm. Tarvittava aukon koko 47,0 cm. PIPE UPOTUSKAULUS VALKOINEN Upotuskauluksen sisähalkaisija 43,0 cm. Ulkohalkaisija 55,0 cm. Tarvittava aukon koko 47,0 cm. TOTAL ROCK UPOTUSKAULUS (EFEKTI) 6,6 ja 9,0 kw kiukaille, sisähalk. 43,0 cm, ulkohalk. 55,0 cm, tarvittava aukon koko 47,0 cm. 10,5 kw kiukaalle, sisähalk. 53,0 cm, ulkohalk. 65,0 cm, tarvittava aukon koko 57,0 cm. 14 TOTAL RST UPOTUSKAULUS KESKELLE (O-MALLI) Kauluksen sisämitat TOTAL ROCK KOROTUSOSA Korotusosan korkeus 20 cm. 37,5 x 41,5 cm, ulkomitat 57,5 x 61,5 cm. Tarvittava aukon koko 44,5 x 48,5 cm. TURVAKIVI Vuolukivisen turvakiven koko 33 x 11x1,3 cm. TOTAL RST UPOTUSKAULUS SEINÄN VIEREEN (U-MALLI) Kauluksen sisäleveys 41,5 cm, ulko-leveys 61,5 cm, sisäsyvyys 45,0 cm, ulkosyvyys 55,0 cm. Tarvittava aukon koko lev. 48,0 ja syvyys 48,8 cm. SENSE VALOSARJA 4 lediä. Muodostaa viuhkamaisen valokuvion kiukaan taakse. HIGH Balance KAULUS SEINÄN VIEREEN (U-MALLI) Kauluksen sisäleveys 37,5cm, ulkoleveys 47,5cm. Sisäsyvyys 31,4cm, ulkosyvyys 36,4cm.Tarvittava aukon koko leveys 42,5cm, syvyys 33,9cm MONDEX LÖYLYKIVET Vuolukiveä. Pakkaus 5 kg. HIGH Balance KAULUS SEINÄN VIEREEN (U-MALLI) Kauluksen sisäleveys 37,5cm, ulkoleveys 47,5cm. Sisäsyvyys 31,4cm, ulkosyvyys 36,4cm.Tarvittava aukon koko leveys 42,5cm, syvyys 33,9cm

15 15 laskentaohje Mondex-kiukaalle Laske oman saunasi tilavuus kertomalla korkeus pinta-alalla. Lisää tilavuuteen ikkuna-, lasiovi- ja kivipintojen pinta-alat. Ikkuna-, lasiovi- ja kivipinnat: 1 m 2 = 1,2 m 3. Hirsipinnat: 1 m 2 = 1,5 m 3. oman saunasi mitat leveys x syvyys x korkeus = suunnittele oma saunasi X X = m 3 leveys x syvyys x korkeus = X X = m 3 M I T O I T U S O H J E M O N D E X - K I U K A A L L E

16 Kiukaiden tekniset tiedot sähkötekniset TIEDOT KIUKAAN MITAT kiukaan PAINO SUOJAETÄISYYDET (palavaan materiaaliin) Tyyppi Teho Jännite Sulake Johdin Saunan Lev. Kork. Syv. Sääd. Kok. Kivien Eteen Sivulle Taakse Ylös Saunan kw koko mm mm mm jalat paino paino mm mm mm mm minimim3 mm kg kg kork.mm PIPE C & E White, Black 6,6 3N-400V 3x10 A 5x1,5S Steel 9,0 3N-400V 3x16A 5x2,5S ,5 3N-400V 3x16A 5X2,5S INTEGRA (*) White, Black 6,6 3N-400V 3x10A 5x1,5S /130 60/ RST 9,0 3N-400V 3x16A 5x2,5S /130 60/ TOTAL ROCK 6,6 3N-400V 3x10A 5x1,5S ,0 3N-400V 3x16A 5x2,5S ,5 3N-400V 3x16A 5x2,5S HIGH BALANCE E Steel ja Black 6,6 3N-400V 3x10A 5x1,5S ,0 3N-400V 3x16A 5x2,5S TOTAL RST Nature 6,6 3N-400V 3x10A 5x1,5S ,0 3N-400V 3x16A 5x2,5S BALANCE 2C ja BALANCE E RST ja Black 6,6 3N-400V 3x10A 5x1,5S ,0 3N-400V 3x16A 5x2,5S CLASSIC Steel ja 6,0 3N-400V 3x10A 5x1,5S Lohko 8,0 3N-400V 3x16A 5x2,5S ,5 3N-400V 3x16A 5x2,5S SENSE Nature ja 6,6 3N-400V 3x10A 5x1,5S Nature Black 9,0 3N-400V 3x16A 5x2,5S * Jos kiuas integroidaan alavaipan kanssa niin suojaetäisyys 4mm alavaipan kohdalla. Asennusaukon halkaisija 343mm. Mondex Oy Rantakatu 14 A Kokkola puh faksi info@mondex.fi
