1 laatua järkevään hintaan! Kota Kiukaat, lämmittimet & savustimet TUOTEMALLISTO

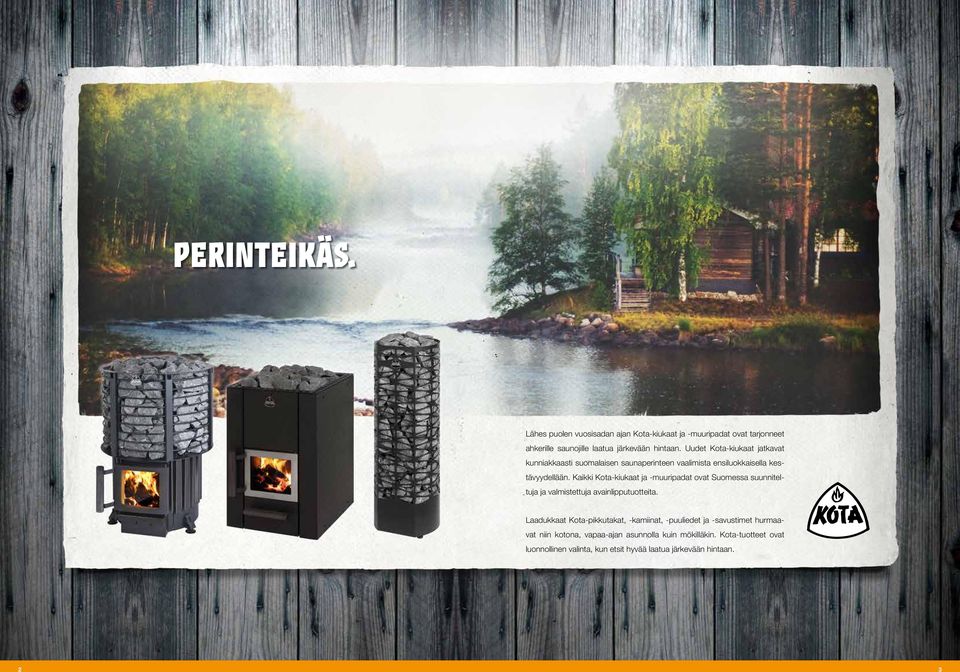

2 perinteikäs. Lähes puolen vuosisadan ajan Kota-kiukaat ja -muuripadat ovat tarjonneet ahkerille saunojille laatua järkevään hintaan. Uudet Kota-kiukaat jatkavat kunniakkaasti suomalaisen saunaperinteen vaalimista ensiluokkaisella kestävyydellään. Kaikki Kota-kiukaat ja -muuripadat ovat Suomessa suunniteltuja ja valmistettuja avainlipputuotteita. Laadukkaat Kota-pikkutakat, -kamiinat, -puuliedet ja -savustimet hurmaavat niin kotona, vapaa-ajan asunnolla kuin mökilläkin. Kota-tuotteet ovat luonnollinen valinta, kun etsit hyvää laatua järkevään hintaan. 2 3

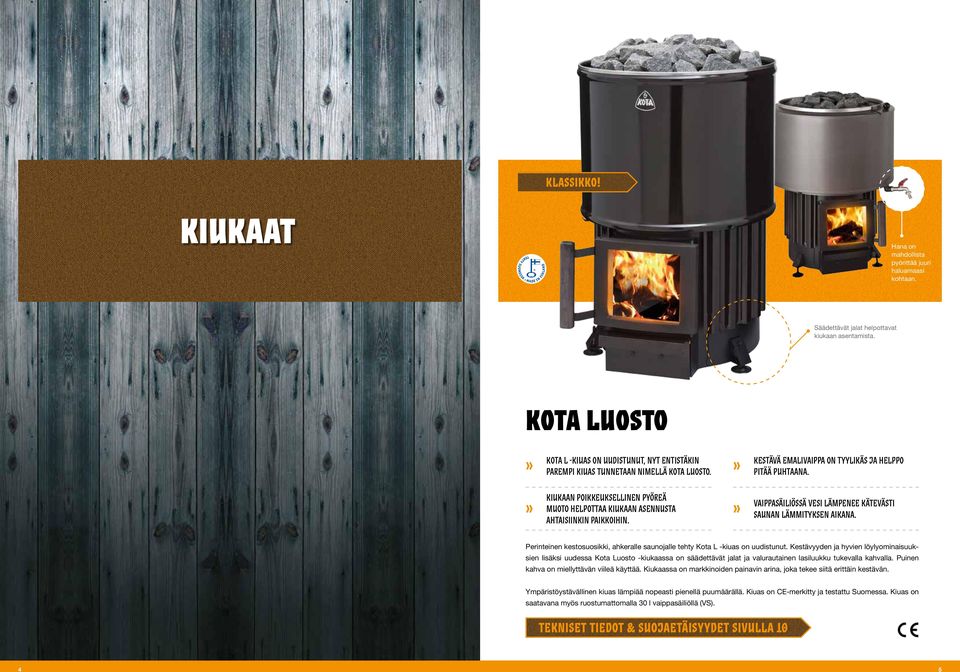

3 Klassikko! kiukaat Hana on mahdollista pyörittää juuri haluamaasi kohtaan. Säädettävät jalat helpottavat kiukaan asentamista. Kota Luosto Kota L -kiuas on uudistunut, nyt entistäkin parempi kiuas tunnetaan nimellä Kota Luosto. Kestävä emalivaippa on tyylikäs ja helppo pitää puhtaana. Kiukaan poikkeuksellinen pyöreä muoto helpottaa kiukaan asennusta ahtaisiinkin paikkoihin. Vaippasäiliössä vesi lämpenee kätevästi saunan lämmityksen aikana. Perinteinen kestosuosikki, ahkeralle saunojalle tehty Kota L -kiuas on uudistunut. Kestävyyden ja hyvien löylyominaisuuksien lisäksi uudessa Kota Luosto -kiukaassa on säädettävät jalat ja valurautainen lasiluukku tukevalla kahvalla. Puinen kahva on miellyttävän viileä käyttää. Kiukaassa on markkinoiden painavin arina, joka tekee siitä erittäin kestävän. Ympäristöystävällinen kiuas lämpiää nopeasti pienellä puumäärällä. Kiuas on CE-merkitty ja testattu Suomessa. Kiuas on saatavana myös ruostumattomalla 30 l vaippasäiliöllä (VS). Tekniset tiedot & suojaetäisyydet sivulla

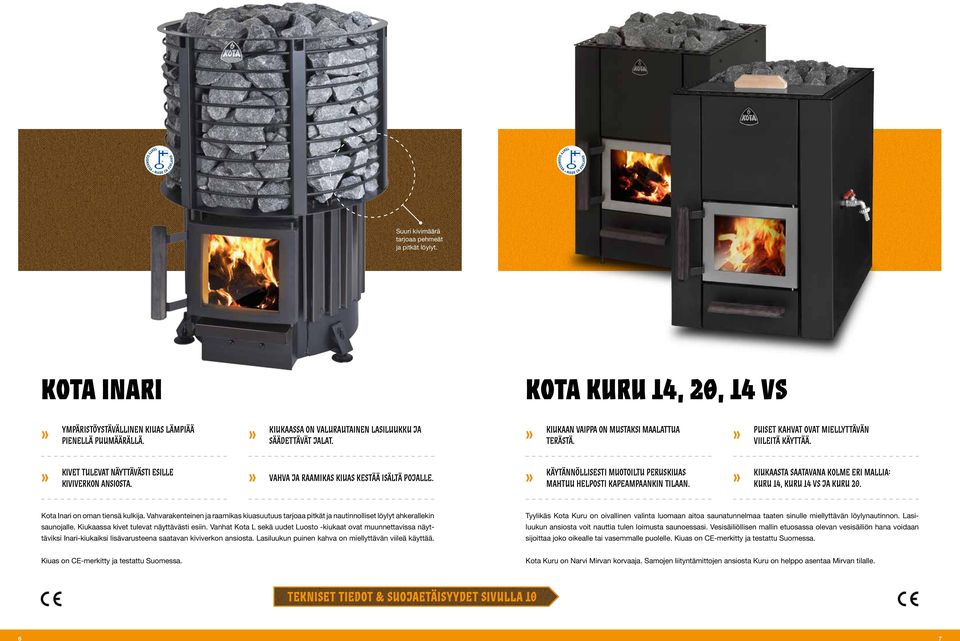

4 Suuri kivimäärä tarjoaa pehmeät ja pitkät löylyt. Kota inari Kota Kuru 14, 20, 14 VS Ympäristöystävällinen kiuas lämpiää pienellä puumäärällä. Kiukaassa on valurautainen lasiluukku ja säädettävät jalat. KIUKAAN VAIPPA ON MUSTAKSI MAALATTUA TERÄSTÄ. PUISET KAHVAT ovat MIELLYTTÄVÄN VIILEITÄ KÄYTTÄÄ. kivet tulevat näyttävästi esille kiviverkon ansiosta. Vahva ja raamikas kiuas kestää isältä pojalle. Käytännöllisesti muotoiltu peruskiuas mahtuu helposti kapeampaankin tilaan. kiukaasta saatavana kolme eri mallia: Kuru 14, Kuru 14 VS ja kuru 20. Kota Inari on oman tiensä kulkija. Vahvarakenteinen ja raamikas kiuasuutuus tarjoaa pitkät ja nautinnolliset löylyt ahkerallekin saunojalle. Kiukaassa kivet tulevat näyttävästi esiin. Vanhat Kota L sekä uudet Luosto -kiukaat ovat muunnettavissa näyttäviksi Inari-kiukaiksi lisävarusteena saatavan kiviverkon ansiosta. Lasiluukun puinen kahva on miellyttävän viileä käyttää. Tyylikäs Kota Kuru on oivallinen valinta luomaan aitoa saunatunnelmaa taaten sinulle miellyttävän löylynautinnon. Lasiluukun ansiosta voit nauttia tulen loimusta saunoessasi. Vesisäiliöllisen mallin etuosassa olevan vesisäiliön hana voidaan sijoittaa joko oikealle tai vasemmalle puolelle. Kiuas on CE-merkitty ja testattu Suomessa. Kiuas on CE-merkitty ja testattu Suomessa. Kota Kuru on Narvi Mirvan korvaaja. Samojen liityntämittojen ansiosta Kuru on helppo asentaa Mirvan tilalle. Tekniset tiedot & suojaetäisyydet sivulla

5 emaloitu kehä saatavana 50 ja 80 litraisina Kota Muuripadat Kota SAANA 80 l muuripata on saatavana pyöreänä, mustaksi maalatulla ja ruostumattomalla teräsvaipalla. 50 l muuripata on saatavana mustaksi maalatulla teräsvaipalla (neliskulmainen). ERILLISEN OHJAUSYKSIKÖN ANSIOSTA KIUAS ON HELPPO LAITTAA PÄÄLLE JA SÄÄTÄÄ HALUTULLE TASOLLE. KIVET TULEVAT NÄYTTÄVÄSTI ESILLE KIVIVERKON ANSIOSTA. irrotettava, ruostumattomasta teräksestä valmistettu sisäpata helpottaa puhdistamista. Eristeenä on hyvin tulta ja kosteutta kestävä vermikuliittimassa. KIUAS ON SAATAVANA SEKÄ Valkoiseksi ETTÄ MUSTAKSI MAALATTUNA TAI RUOSTUMATTOMALLA TERÄSVAIPALLA. Kiukaasta saatavana kaksi eri tehoa: 6,8 kw ja 9,0 kw. Niin mökki- kuin kotisaunoihinkin sopivat Kota Muuripadat luovat vanhanajan tunnelmaa saunomiseen. Muuripadat soveltuvat suurien vesimäärien kerralla lämmittämiseen. Lämmitetty vesi pysyy lämpimänä jopa vuorokauden ajan! Kota Muuripadat ovat saatavana 50 ja 80 litraisina. Ruostumattomalla teräsvaipalla varustettu, 80-litrainen pata voidaan asentaa ulkoilmaan ja siihen on saatavana ulkokäyttöön tarkoitettu hormi. Kota Saana -sähkökiukaassa hyvät löylyominaisuudet yhdistyvät tyylikkääseen muotoiluun. Kiukaan kivimäärän ja muodon ansioista kiuas varaa hyvin lämpöä ja takaa pitkät ja pehmeät löylyt. Yhdessä elektronisen termostaatin kanssa se pitää lämpötilan miellttävän tasaisena sekä juuri halutulla tasolla. Kiukaan toimitukseen sisältyy tyylikäs, erillinen ohjauspaneeli, joka tekee kiukaan käytöstä vaivatonta. Ohjausyksikön johdon vakiopituus on 3 m, lisävarusteena saatavana on 10 m johto. Tekniset tiedot & suojaetäisyydet sivulla

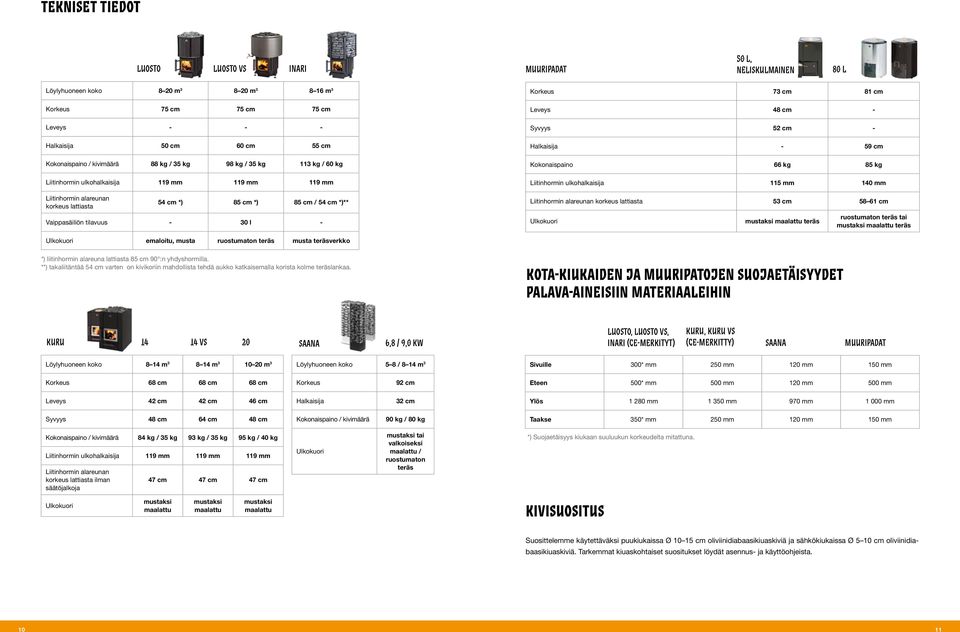

6 TEKNISET TIEDOT Luosto Luosto VS inari Muuripadat 50 l, neliskulmainen 80 l Löylyhuoneen koko 8 20 m m m 3 75 cm 75 cm 75 cm Halkaisija 50 cm 60 cm 55 cm / kivimäärä 88 kg / 35 kg 98 kg / 35 kg 113 kg / 60 kg Liitinhormin ulkohalkaisija 119 mm 119 mm 119 mm Liitinhormin alareunan korkeus lattiasta 54 cm *) 85 cm *) 85 cm / 54 cm *)** Vaippasäiliön tilavuus - 30 l - 73 cm 81 cm 48 cm - 52 cm - Halkaisija - 59 cm 66 kg 85 kg Liitinhormin ulkohalkaisija 115 mm 140 mm Liitinhormin alareunan korkeus lattiasta 53 cm cm Ulkokuori mustaksi maalattu teräs ruostumaton teräs tai mustaksi maalattu teräs Ulkokuori emaloitu, musta ruostumaton teräs musta teräsverkko *) liitinhormin alareuna lattiasta 85 cm 90 :n yhdyshormilla. **) takaliitäntää 54 cm varten on kivikoriin mahdollista tehdä aukko katkaisemalla korista kolme teräslankaa. Kota-kiukaiden ja muuripatojen suojaetäisyydet PALAVA-AINEISIIN MATERIAALEIHIN KURU vs 20 saana 6,8 / 9,0 kw Luosto, LUOSTO VS, INARI (CE-merkityt) KURU, Kuru vs (CE-merkitty) saana muuripadat Löylyhuoneen koko 8 14 m m m 3 Löylyhuoneen koko 5 8 / 8 14 m 3 Sivuille 300* mm 250 mm 120 mm 150 mm 68 cm 68 cm 68 cm 92 cm Eteen 500* mm 500 mm 120 mm 500 mm 42 cm 42 cm 46 cm Halkaisija 32 cm Ylös mm mm 970 mm mm 48 cm 64 cm 48 cm / kivimäärä 90 kg / 80 kg Taakse 350* mm 250 mm 120 mm 150 mm / kivimäärä 84 kg / 35 kg 93 kg / 35 kg 95 kg / 40 kg Liitinhormin ulkohalkaisija 119 mm 119 mm 119 mm Liitinhormin alareunan korkeus lattiasta ilman säätöjalkoja 47 cm 47 cm 47 cm Ulkokuori mustaksi tai valkoiseksi maalattu / ruostumaton teräs *) Suojaetäisyys kiukaan suuluukun korkeudelta mitattuna. Ulkokuori mustaksi maalattu mustaksi maalattu mustaksi maalattu Kivisuositus Suosittelemme käytettäväksi puukiukaissa Ø cm oliviinidiabaasikiuaskiviä ja sähkökiukaissa Ø 5 10 cm oliviinidiabaasikiuaskiviä. Tarkemmat kiuaskohtaiset suositukset löydät asennus- ja käyttöohjeista

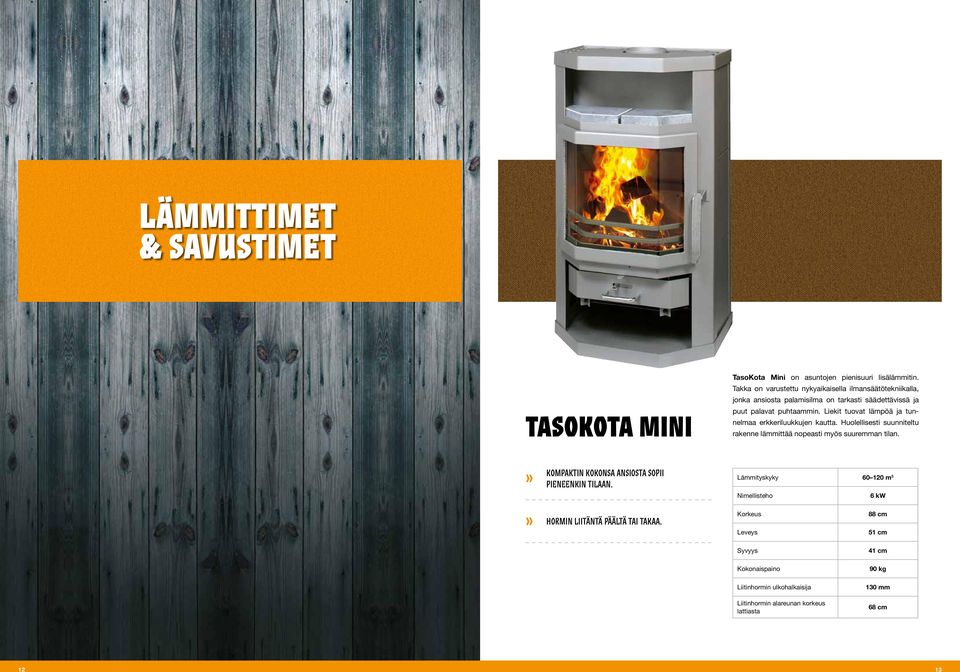

7 Lämmittimet & savustimet TASOKOTA MINI TasoKota Mini on asuntojen pienisuuri lisälämmitin. Takka on varustettu nykyaikaisella ilmansäätötekniikalla, jonka ansiosta palamisilma on tarkasti säädettävissä ja puut palavat puhtaammin. Liekit tuovat lämpöä ja tunnelmaa erkkeriluukkujen kautta. Huolellisesti suunniteltu rakenne lämmittää nopeasti myös suuremman tilan. Kompaktin kokonsa ansiosta sopii pieneenkin tilaan. Lämmityskyky m 3 Nimellisteho 6 kw Hormin liitäntä päältä tai takaa. 88 cm 51 cm 41 cm 90 kg Liitinhormin ulkohalkaisija 130 mm Liitinhormin alareunan korkeus lattiasta 68 cm 12 13

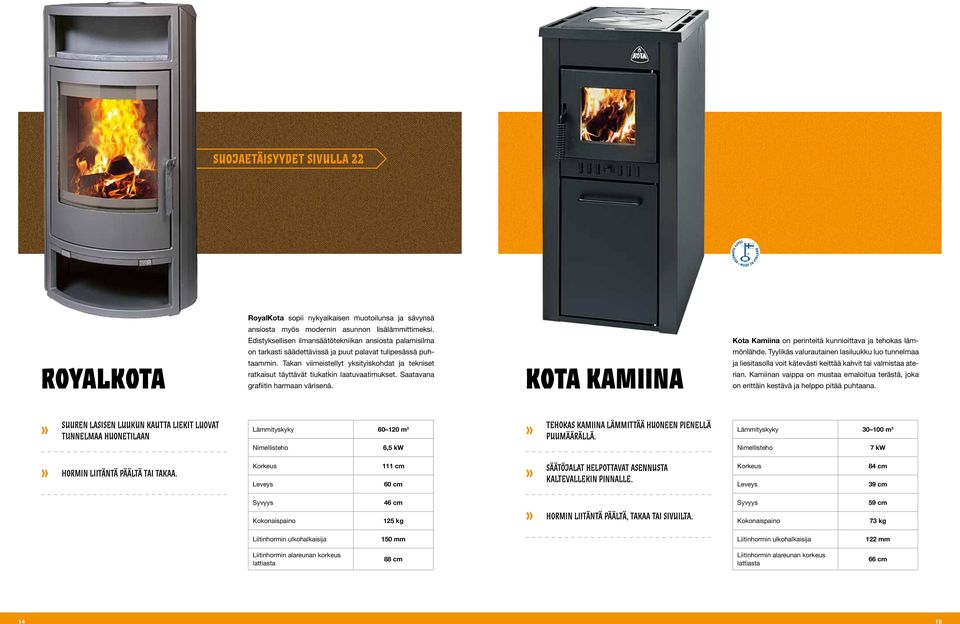

8 suojaetäisyydet sivulla 22 RoyalKota sopii nykyaikaisen muotoilunsa ja sävynsä ansiosta myös modernin asunnon lisälämmittimeksi. ROYALKOTA Edistyksellisen ilmansäätötekniikan ansiosta palamisilma on tarkasti säädettävissä ja puut palavat tulipesässä puhtaammin. Takan viimeistellyt yksityiskohdat ja tekniset ratkaisut täyttävät tiukatkin laatuvaatimukset. Saatavana grafiitin harmaan värisenä. Kota kamiina Kota Kamiina on perinteitä kunnioittava ja tehokas lämmönlähde. Tyylikäs valurautainen lasiluukku luo tunnelmaa ja liesitasolla voit kätevästi keittää kahvit tai valmistaa aterian. Kamiinan vaippa on mustaa emaloitua terästä, joka on erittäin kestävä ja helppo pitää puhtaana. Suuren lasisen luukun kautta liekit luovat tunnelmaa huonetilaan Lämmityskyky m 3 Nimellisteho 6,5 kw Tehokas kamiina lämmittää huoneen pienellä puumäärällä. Lämmityskyky m 3 Nimellisteho 7 kw Hormin liitäntä päältä tai takaa. 111 cm 60 cm Säätöjalat helpottavat asennusta kaltevallekin pinnalle. 84 cm 39 cm 46 cm 125 kg Hormin liitäntä päältä, takaa tai sivuilta. 59 cm 73 kg Liitinhormin ulkohalkaisija 150 mm Liitinhormin ulkohalkaisija 122 mm Liitinhormin alareunan korkeus lattiasta 88 cm Liitinhormin alareunan korkeus lattiasta 66 cm 14 15

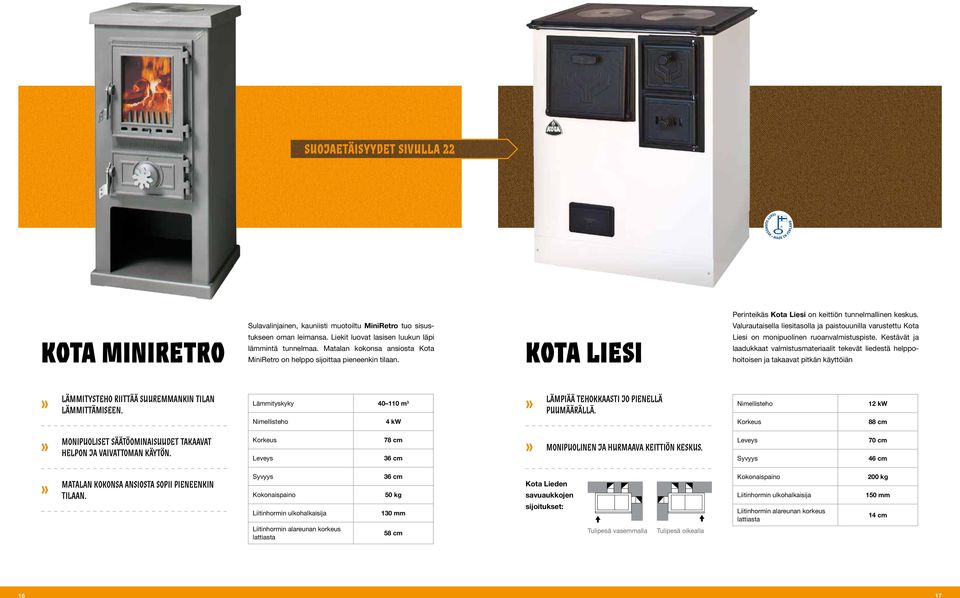

9 suojaetäisyydet sivulla 22 Perinteikäs Kota Liesi on keittiön tunnelmallinen keskus. Kota miniretro Sulavalinjainen, kauniisti muotoiltu MiniRetro tuo sisustukseen oman leimansa. Liekit luovat lasisen luukun läpi lämmintä tunnelmaa. Matalan kokonsa ansiosta Kota MiniRetro on helppo sijoittaa pieneenkin tilaan. KOTA LIESI Valurautaisella liesitasolla ja paistouunilla varustettu Kota Liesi on monipuolinen ruoanvalmistuspiste. Kestävät ja laadukkaat valmistusmateriaalit tekevät liedestä helppohoitoisen ja takaavat pitkän käyttöiän Lämmitysteho riittää suuremmankin tilan lämmittämiseen. Lämmityskyky m 3 Nimellisteho 4 kw Lämpiää tehokkaasti jo pienellä puumäärällä. Nimellisteho 12 kw 88 cm Monipuoliset säätöominaisuudet takaavat helpon ja vaivattoman käytön. 78 cm 36 cm Monipuolinen ja hurmaava keittiön keskus. 70 cm 46 cm Matalan kokonsa ansiosta sopii pieneenkin tilaan. Liitinhormin ulkohalkaisija Liitinhormin alareunan korkeus lattiasta 36 cm 50 kg 130 mm 58 cm Kota Lieden savuaukkojen sijoitukset: Tulipesä vasemmalla Tulipesä oikealla Liitinhormin ulkohalkaisija Liitinhormin alareunan korkeus lattiasta 200 kg 150 mm 14 cm 16 17

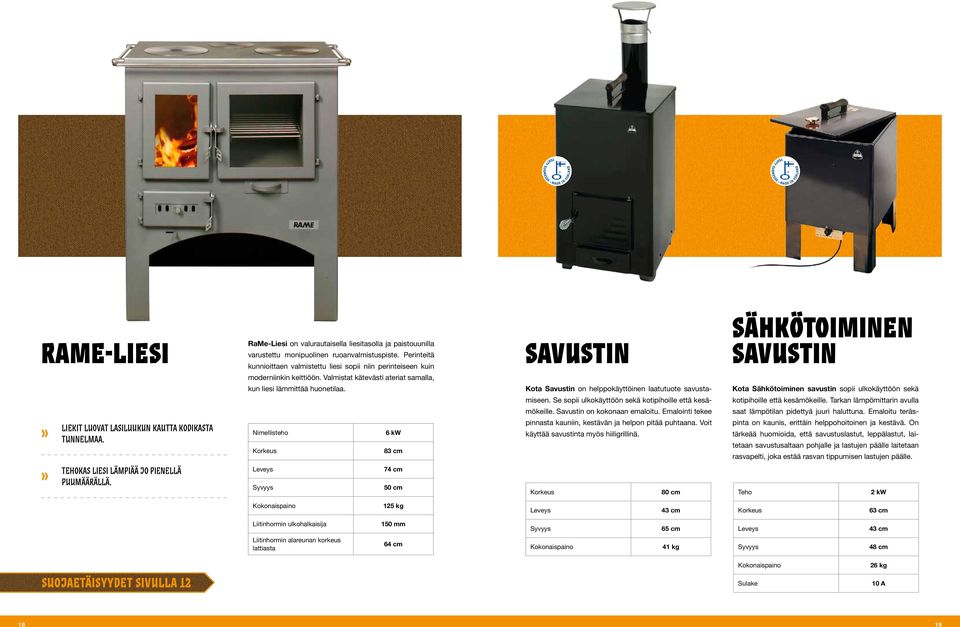

10 RAME-LIESI Liekit luovat lasiluukun kautta kodikasta tunnelmaa. Tehokas liesi lämpiää jo pienellä puumäärällä. RaMe-Liesi on valurautaisella liesitasolla ja paistouunilla varustettu monipuolinen ruoanvalmistuspiste. Perinteitä kunnioittaen valmistettu liesi sopii niin perinteiseen kuin moderniinkin keittiöön. Valmistat kätevästi ateriat samalla, kun liesi lämmittää huonetilaa. Nimellisteho 6 kw 83 cm 74 cm 50 cm Savustin Kota Savustin on helppokäyttöinen laatutuote savustamiseen. Se sopii ulkokäyttöön sekä kotipihoille että kesämökeille. Savustin on kokonaan emaloitu. Emalointi tekee pinnasta kauniin, kestävän ja helpon pitää puhtaana. Voit käyttää savustinta myös hiiligrillinä. 80 cm sähkötoiminen savustin Kota Sähkötoiminen savustin sopii ulkokäyttöön sekä kotipihoille että kesämökeille. Tarkan lämpömittarin avulla saat lämpötilan pidettyä juuri haluttuna. Emaloitu teräspinta on kaunis, erittäin helppohoitoinen ja kestävä. On tärkeää huomioida, että savustuslastut, leppälastut, laitetaan savustusaltaan pohjalle ja lastujen päälle laitetaan rasvapelti, joka estää rasvan tippumisen lastujen päälle. Teho 2 kw 125 kg 43 cm 63 cm Liitinhormin ulkohalkaisija 150 mm 65 cm 43 cm Liitinhormin alareunan korkeus lattiasta 64 cm 41 kg 48 cm suojaetäisyydet sivulla 12 Sulake 26 kg 10 A 18 19

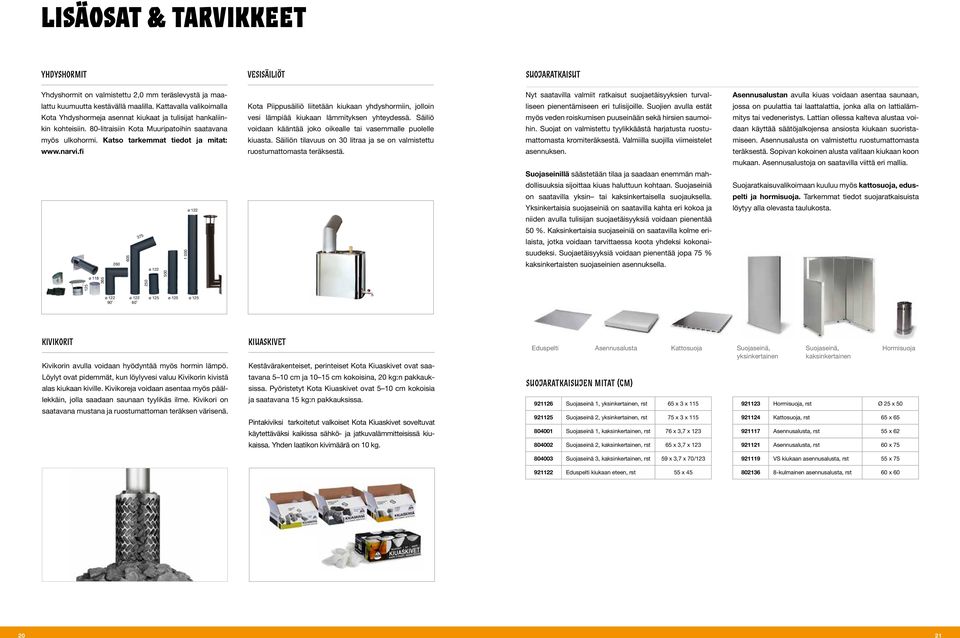

11 lisäosat & tarvikkeet Yhdyshormit Vesisäiliöt Suojaratkaisut Yhdyshormit on valmistettu 2,0 mm teräslevystä ja maalattu kuumuutta kestävällä maalilla. Kattavalla valikoimalla Kota Yhdyshormeja asennat kiukaat ja tulisijat hankaliinkin kohteisiin. 80-litraisiin Kota Muuripatoihin saatavana myös ulkohormi. Katso tarkemmat tiedot ja mitat: ø ø ø 122 Kota Piippusäiliö liitetään kiukaan yhdyshormiin, jolloin vesi lämpiää kiukaan lämmityksen yhteydessä. Säiliö voidaan kääntää joko oikealle tai vasemmalle puolelle kiuasta. Säiliön tilavuus on 30 litraa ja se on valmistettu ruostumattomasta teräksestä. Nyt saatavilla valmiit ratkaisut suojaetäisyyksien turvalliseen pienentämiseen eri tulisijoille. Suojien avulla estät myös veden roiskumisen puuseinään sekä hirsien saumoihin. Suojat on valmistettu tyylikkäästä harjatusta ruostumattomasta kromiteräksestä. Valmiilla suojilla viimeistelet asennuksen. Suojaseinillä säästetään tilaa ja saadaan enemmän mahdollisuuksia sijoittaa kiuas haluttuun kohtaan. Suojaseiniä on saatavilla yksin tai kaksinkertaisella suojauksella. Yksinkertaisia suojaseiniä on saatavilla kahta eri kokoa ja niiden avulla tulisijan suojaetäisyyksiä voidaan pienentää 50 %. Kaksinkertaisia suojaseiniä on saatavilla kolme erilaista, jotka voidaan tarvittaessa koota yhdeksi kokonaisuudeksi. Suojaetäisyyksiä voidaan pienentää jopa 75 % kaksinkertaisten suojaseinien asennuksella. Asennusalustan avulla kiuas voidaan asentaa saunaan, jossa on puulattia tai laattalattia, jonka alla on lattialämmitys tai vedeneristys. Lattian ollessa kalteva alustaa voidaan käyttää säätöjalkojensa ansiosta kiukaan suoristamiseen. Asennusalusta on valmistettu ruostumattomasta teräksestä. Sopivan kokoinen alusta valitaan kiukaan koon mukaan. Asennusalustoja on saatavilla viittä eri mallia. Suojaratkaisuvalikoimaan kuuluu myös kattosuoja, eduspelti ja hormisuoja. Tarkemmat tiedot suojaratkaisuista löytyy alla olevasta taulukosta. ø ø 122 ø 125 ø 125 ø Kivikorit Kivikorin avulla voidaan hyödyntää myös hormin lämpö. Löylyt ovat pidemmät, kun löylyvesi valuu Kivikorin kivistä alas kiukaan kiville. Kivikoreja voidaan asentaa myös päällekkäin, jolla saadaan saunaan tyylikäs ilme. Kivikori on saatavana mustana ja ruostumattoman teräksen värisenä. Kiuaskivet Kestävärakenteiset, perinteiset Kota Kiuaskivet ovat saatavana 5 10 cm ja cm kokoisina, 20 kg:n pakkauksissa. Pyöristetyt Kota Kiuaskivet ovat 5 10 cm kokoisia ja saatavana 15 kg:n pakkauksissa. Pintakiviksi tarkoitetut valkoiset Kota Kiuaskivet soveltuvat käytettäväksi kaikissa sähkö- ja jatkuvalämmitteisissä kiukaissa. Yhden laatikon kivimäärä on 10 kg. Eduspelti Asennusalusta Kattosuoja Suojaseinä, yksinkertainen Suojaratkaisujen mitat (cm) Suojaseinä 1, yksinkertainen, rst 65 x 3 x Suojaseinä 2, yksinkertainen, rst 75 x 3 x Suojaseinä 1, kaksinkertainen, rst 76 x 3,7 x Suojaseinä 2, kaksinkertainen, rst 65 x 3,7 x 123 Suojaseinä, kaksinkertainen Hormisuoja Hormisuoja, rst Ø 25 x Kattosuoja, rst 65 x Asennusalusta, rst 55 x Asennusalusta, rst 60 x Suojaseinä 3, kaksinkertainen, rst 59 x 3,7 x 70/ Eduspelti kiukaan eteen, rst 55 x VS kiukaan asennusalusta, rst 55 x kulmainen asennusalusta, rst 60 x

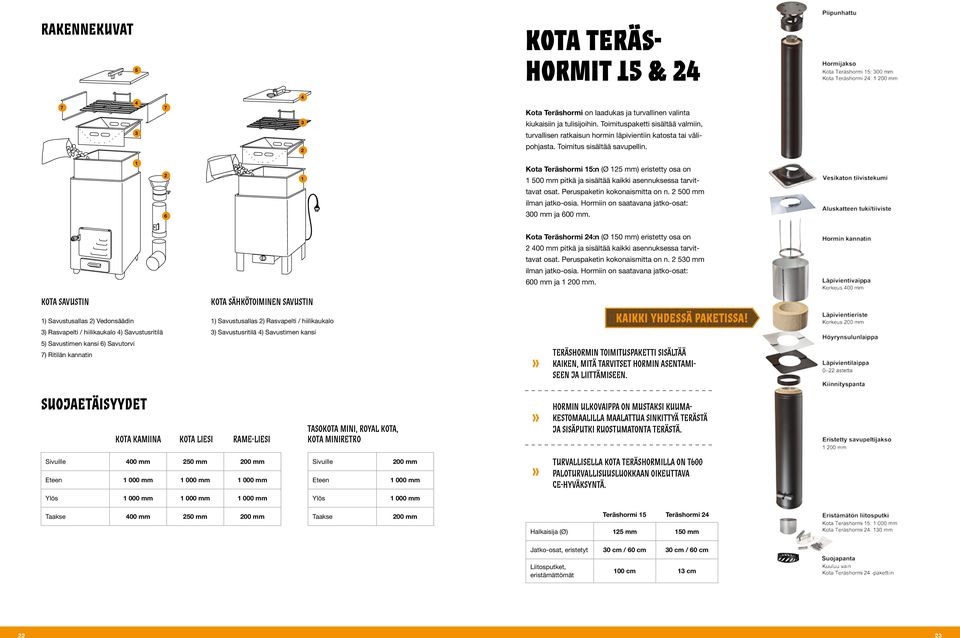

12 rakennekuvat 5 Kota Teräshormit 15 & Kota Teräshormi on laadukas ja turvallinen valinta kiukaisiin ja tulisijoihin. Toimituspaketti sisältää valmiin, turvallisen ratkaisun hormin läpivientiin katosta tai välipohjasta. Toimitus sisältää savupellin Kota Teräshormi 15:n (Ø 125 mm) eristetty osa on mm pitkä ja sisältää kaikki asennuksessa tarvittavat osat. Peruspaketin kokonaismitta on n mm ilman jatko-osia. Hormiin on saatavana jatko-osat: 300 mm ja 600 mm. Kota Teräshormi 24:n (Ø 150 mm) eristetty osa on mm pitkä ja sisältää kaikki asennuksessa tarvittavat osat. Peruspaketin kokonaismitta on n mm ilman jatko-osia. Hormiin on saatavana jatko-osat: 600 mm ja mm. Kota savustin 1) Savustusallas 2) Vedonsäädin Kota sähkötoiminen savustin 1) Savustusallas 2) Rasvapelti / hiilikaukalo kaikki yhdessä paketissa! 3) Rasvapelti / hiilikaukalo 4) Savustusritilä 3) Savustusritilä 4) Savustimen kansi 5) Savustimen kansi 6) Savutorvi 7) Ritilän kannatin Teräshormin toimituspaketti sisältää kaiken, mitä tarvitset hormin asentamiseen ja liittämiseen. SUOJAETÄISYYDET kota kamiina kota liesi rame-liesi Tasokota Mini, royal kota, kota miniretro Hormin ulkovaippa on mustaksi kuumakestomaalilla maalattua sinkittyä terästä ja sisäputki ruostumatonta terästä. Sivuille 400 mm 250 mm 200 mm Eteen mm mm mm Sivuille Eteen 200 mm mm Turvallisella Kota Teräshormilla on T600 paloturvallisuusluokkaan oikeuttava CE-hyväksyntä. Ylös mm mm mm Ylös mm Taakse 400 mm 250 mm 200 mm Taakse 200 mm Teräshormi 15 Teräshormi 24 Halkaisija (Ø) 125 mm 150 mm Jatko-osat, eristetyt 30 cm / 60 cm 30 cm / 60 cm Liitosputket, eristämättömät 100 cm 13 cm 22 23

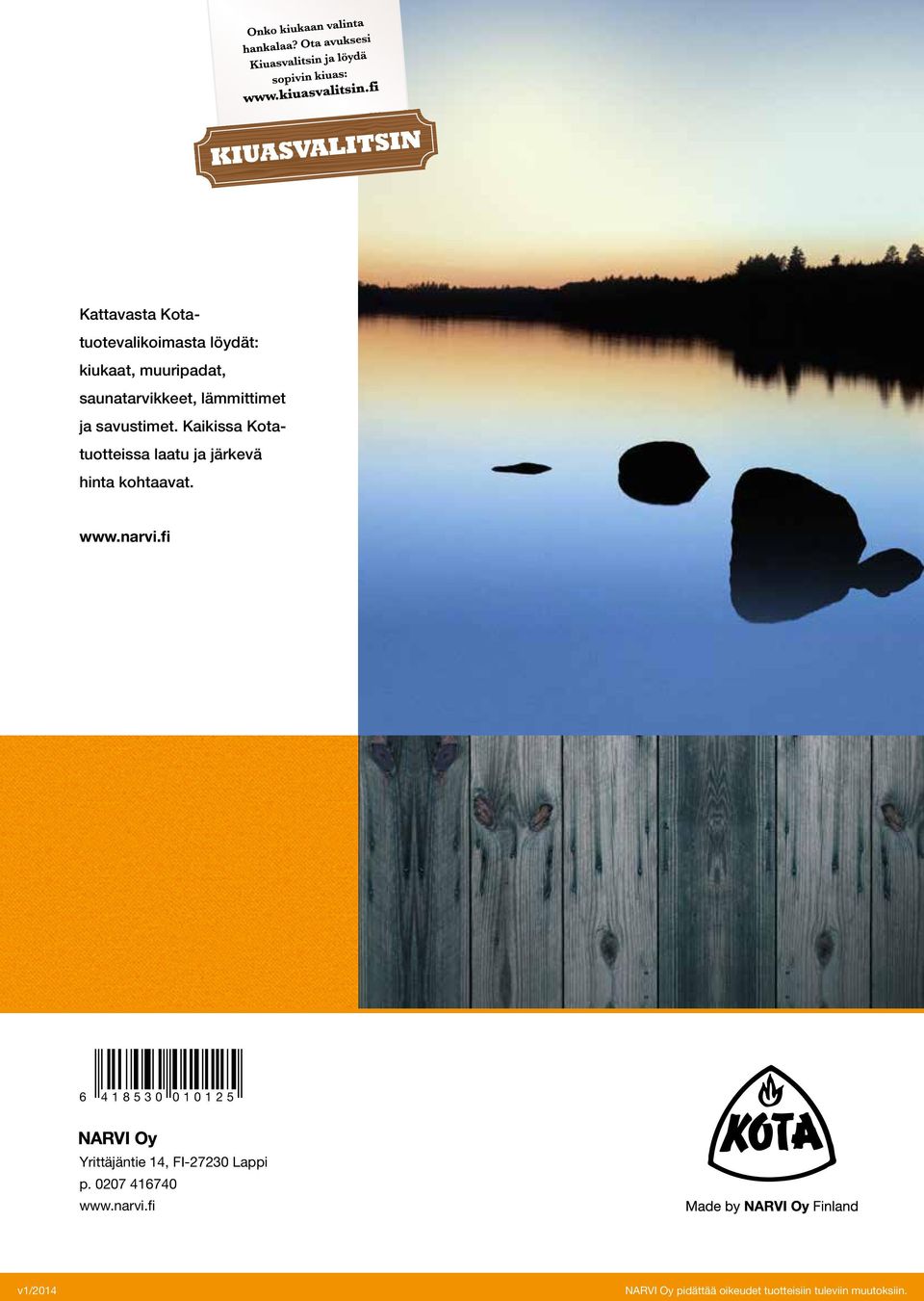

13 Kattavasta Kotatuotevalikoimasta löydät: kiukaat, muuripadat, saunatarvikkeet, lämmittimet ja savustimet. Kaikissa Kotatuotteissa laatu ja järkevä hinta kohtaavat Yrittäjäntie 14, FI Lappi p v1/2014 NARVI Oy pidättää oikeudet tuotteisiin tuleviin muutoksiin.
