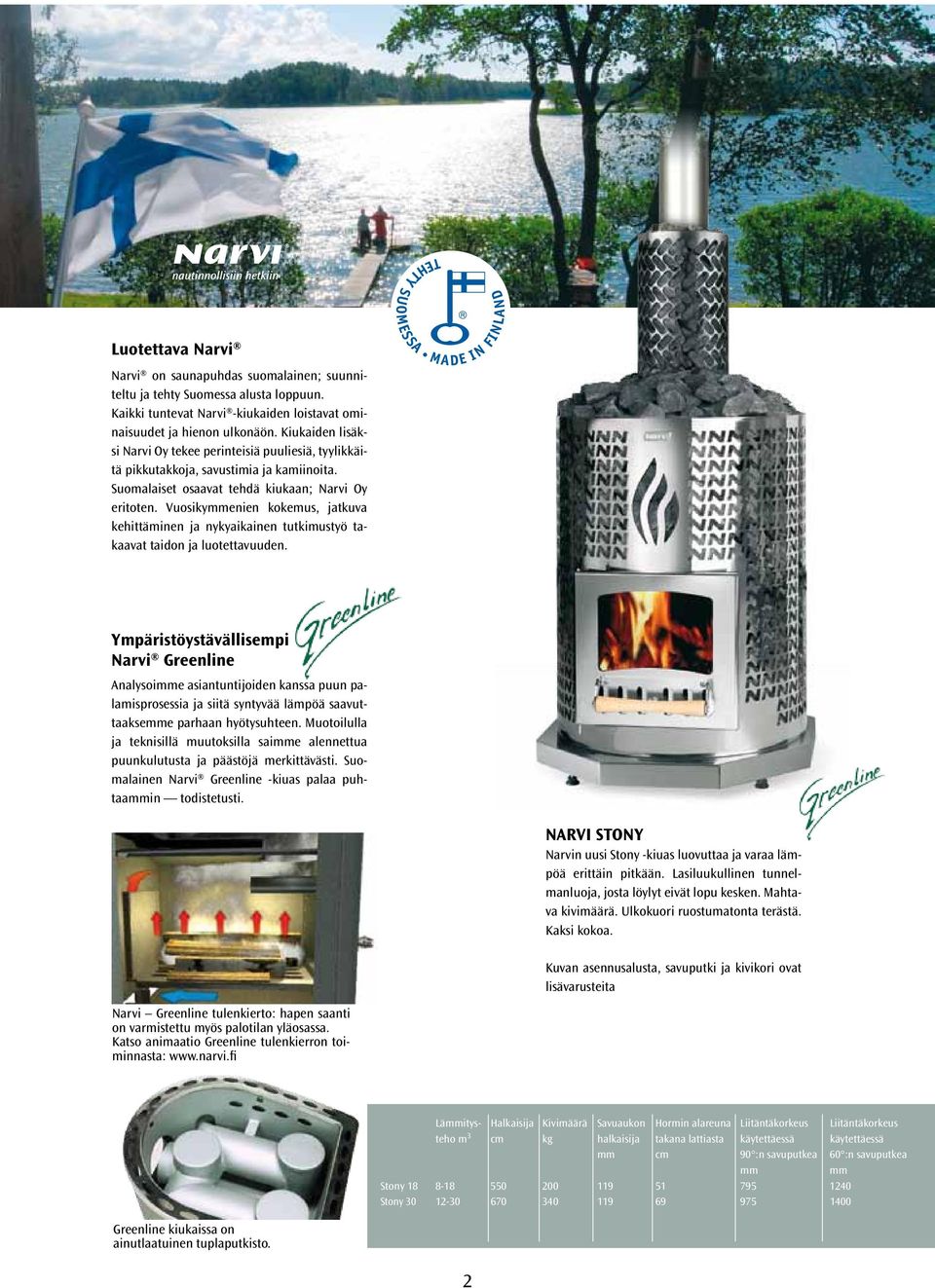

2 Luotettava Narvi Narvi on saunapuhdas suomalainen; suunniteltu ja tehty Suomessa alusta loppuun. Kaikki tuntevat Narvi -kiukaiden loistavat ominaisuudet ja hienon ulkonäön. Kiukaiden lisäksi Narvi Oy tekee perinteisiä puuliesiä, tyylikkäitä pikkutakkoja, savustimia ja kamiinoita. Suomalaiset osaavat tehdä kiukaan; Narvi Oy eritoten. Vuosikymmenien kokemus, jatkuva kehittäminen ja nykyaikainen tutkimustyö takaavat taidon ja luotettavuuden. Ympäristöystävällisempi Narvi Greenline Analysoimme asiantuntijoiden kanssa puun palamisprosessia ja siitä syntyvää lämpöä saavuttaaksemme parhaan hyötysuhteen. Muotoilulla ja teknisillä muutoksilla saimme alennettua puunkulutusta ja päästöjä merkittävästi. Suomalainen Narvi Greenline -kiuas palaa puhtaammin todistetusti. NARVI STONY Narvin uusi Stony -kiuas luovuttaa ja varaa lämpöä erittäin pitkään. Lasiluukullinen tunnelmanluoja, josta löylyt eivät lopu kesken. Mahtava kivimäärä. Ulkokuori ruostumatonta terästä. Kaksi kokoa. Kuvan asennusalusta, savuputki ja kivikori ovat lisävarusteita Narvi Greenline tulenkierto: hapen saanti on varmistettu myös palotilan yläosassa. Katso animaatio Greenline tulenkierron toiminnasta: Lämmitys- Halkaisija Kivimäärä Savuaukon Hormin alareuna Liitäntäkorkeus Liitäntäkorkeus teho m 3 cm kg halkaisija takana lattiasta käytettäessä käytettäessä mm cm 90 :n savuputkea 60 :n savuputkea mm mm Stony Stony Greenline kiukaissa on ainutlaatuinen tuplaputkisto. 2

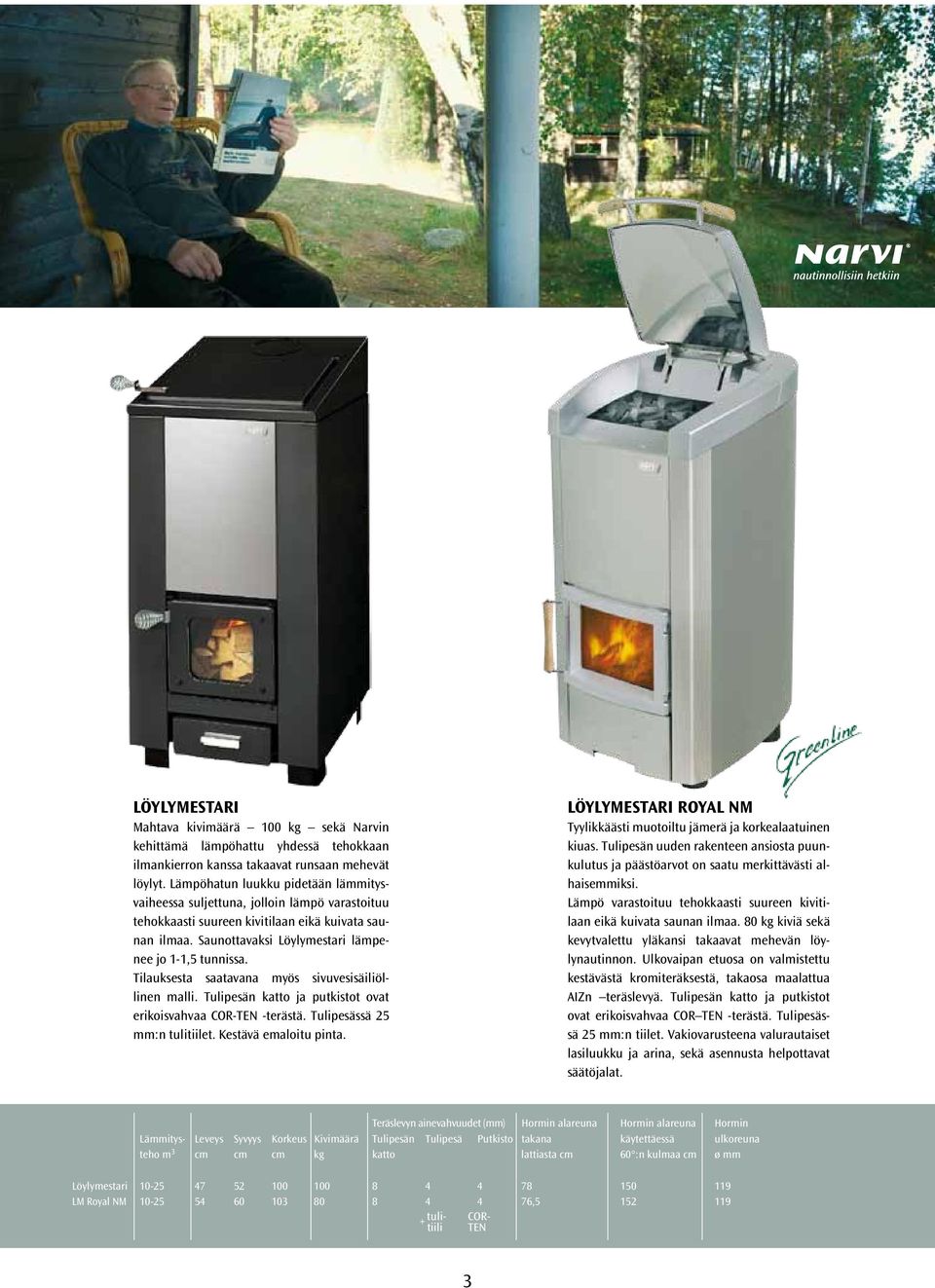

3 LÖYLYMESTARI Mahtava kivimäärä 100 kg sekä Narvin kehittämä lämpöhattu yhdessä tehokkaan ilmankierron kanssa takaavat runsaan mehevät löylyt. Lämpöhatun luukku pidetään lämmitysvaiheessa suljettuna, jolloin lämpö varastoituu tehokkaasti suureen kivitilaan eikä kuivata saunan ilmaa. Saunottavaksi Löylymestari lämpenee jo 1-1,5 tunnissa. Tilauksesta saatavana myös sivuvesisäiliöllinen malli. Tulipesän katto ja putkistot ovat erikoisvahvaa COR-TEN -terästä. Tulipesässä 25 mm:n tulitiilet. Kestävä emaloitu pinta. LÖYLYMESTARI ROYAL NM Tyylikkäästi muotoiltu jämerä ja korkealaatuinen kiuas. Tulipesän uuden rakenteen ansiosta puunkulutus ja päästöarvot on saatu merkittävästi alhaisemmiksi. Lämpö varastoituu tehokkaasti suureen kivitilaan eikä kuivata saunan ilmaa. 80 kg kiviä sekä kevytvalettu yläkansi takaavat mehevän löylynautinnon. Ulkovaipan etuosa on valmistettu kestävästä kromiteräksestä, takaosa maalattua AIZn teräslevyä. Tulipesän katto ja putkistot ovat erikoisvahvaa COR TEN -terästä. Tulipesässä 25 mm:n tiilet. Vakiovarusteena valurautaiset lasiluukku ja arina, sekä asennusta helpottavat säätöjalat. Teräslevyn ainevahvuudet (mm) Hormin alareuna Hormin alareuna Hormin Lämmitys- Leveys Syvyys Korkeus Kivimäärä Tulipesän Tulipesä Putkisto takana käytettäessä ulkoreuna teho m 3 cm cm cm kg katto lattiasta cm 60 :n kulmaa cm ø mm Löylymestari LM Royal NM , tuli- CORtiili TEN 3

4 NARVI 12 NM Maalattuun AlZn-ulkovaippaan verhoiltu Narvi 12 NM-kiuas on nopeasti lämpeävä löylynlähde pienehköihin saunoihin. Vakiovarusteena lasiluukku ja asennusta helpottavat säätöjalat. Arina valurautaa. NARVI 12 NM RST Narvi 12 NM RST on saman kokoinen kuin maalattu Narvi 12 NM. Ulkovaippa on valmistettu kromiteräksestä. Vakiovarusteena lasiluukku, säätöjalat ja valurautainen arina. NARVI GREENLINE-KIUKAIDEN SUOJAETÄISYYDET Suojaetäisyydet palava-aineisiin rakenteisiin sivuille 500 mm, ylös 1200 mm ja kiukaan eteen 1000 mm. Suojaetäisyyksiä voidaan pienentää sivuilta yhdellä suojalevyllä ja ilmaraolla 250 mm: iin. Katon suojausta voidaan pienentää yhdellä suojalevyllä ja ilmaraolla 900 mm:ksi. 4

5 NARVI 18 NM Tehokas ilmankierto sekä oikein mitoitettu tulipesä ja tulenkierto yhdessä aikaansaavat saunan hyvän lämpenemisen ja runsaan kostean löylynautinnon. Kiukaan ulkovaippa on maalattua AlZn-teräslevyä ja arina valurautaa. Vakiovarusteena säätöjalat sekä tunnelmaa luova lasi-luukku. NARVI 18 NM RST Narvi 18 NM RST on saman kokoinen kuin maalattu Narvi 18 NM. Kiuas on varustettu lasiluukulla ja kromiteräksestä valmistetulla vaipalla. Vakiovarusteena säätöjalat sekä valurautainen arina. Teräslevyn ainevahvuudet (mm) Hormin alareuna Hormin alareuna Hormin Lämmitys teho Leveys Syvyys Korkeus Kivimäärä Tulipesän Tulipesä Putkisto takana käytettäessä ulkoreuna m 3 kw cm cm cm kg katto lattiasta cm 60 :n kulmaa cm ø mm Narvi 12 NM/RST , , Narvi 18 NM/RST ,

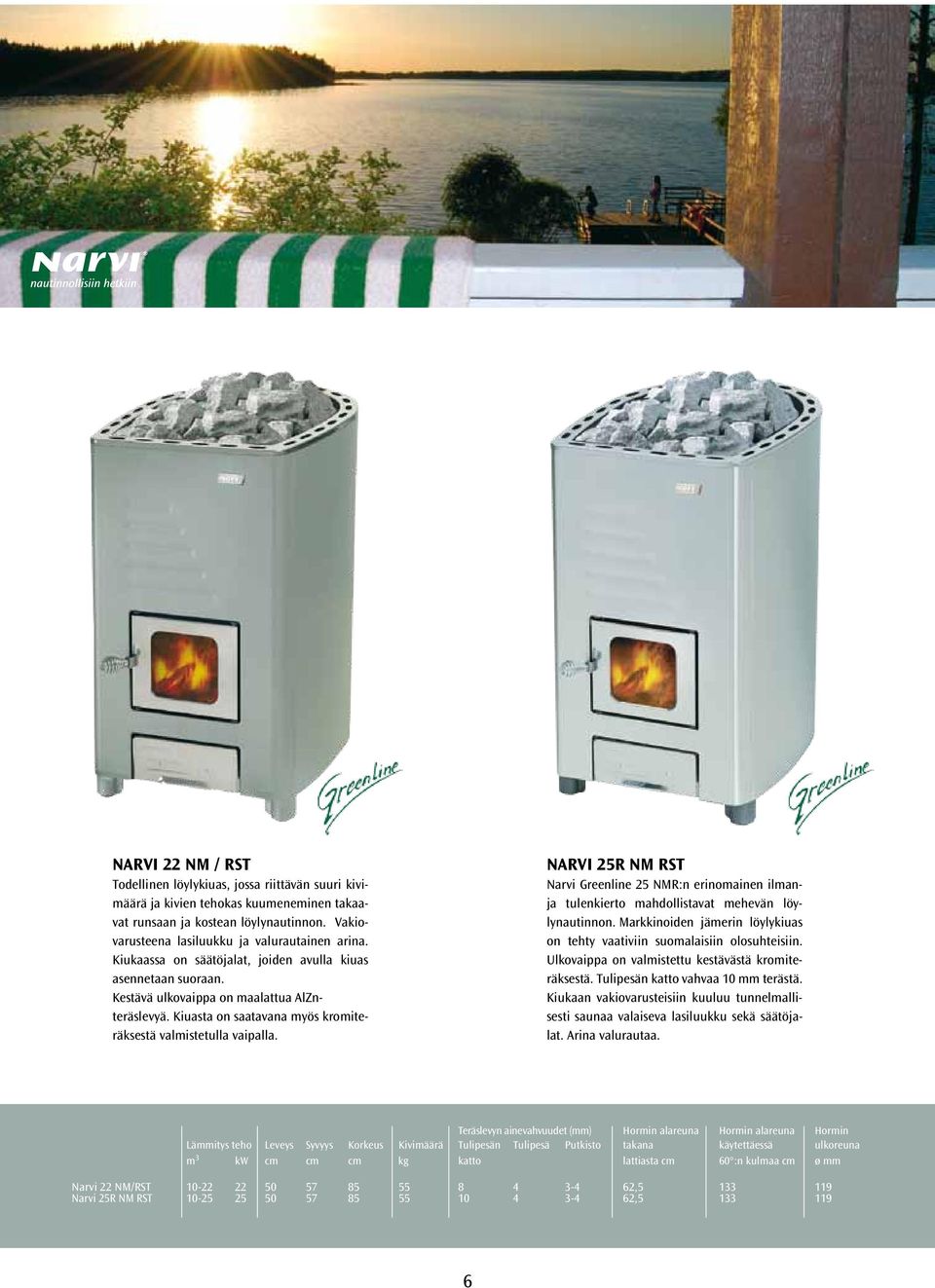

6 NARVI 22 NM / RST Todellinen löylykiuas, jossa riittävän suuri kivimäärä ja kivien tehokas kuumeneminen takaavat runsaan ja kostean löylynautinnon. Vakiovarusteena lasiluukku ja valurautainen arina. Kiukaassa on säätöjalat, joiden avulla kiuas asennetaan suoraan. Kestävä ulkovaippa on maalattua AlZnteräslevyä. Kiuasta on saatavana myös kromiteräksestä valmistetulla vaipalla. NARVI 25R NM RST Narvi Greenline 25 NMR:n erinomainen ilmanja tulenkierto mahdollistavat mehevän löylynautinnon. Markkinoiden jämerin löylykiuas on tehty vaativiin suomalaisiin olosuhteisiin. Ulkovaippa on valmistettu kestävästä kromiteräksestä. Tulipesän katto vahvaa 10 mm terästä. Kiukaan vakiovarusteisiin kuuluu tunnelmallisesti saunaa valaiseva lasiluukku sekä säätöjalat. Arina valurautaa. Teräslevyn ainevahvuudet (mm) Hormin alareuna Hormin alareuna Hormin Lämmitys teho Leveys Syvyys Korkeus Kivimäärä Tulipesän Tulipesä Putkisto takana käytettäessä ulkoreuna m 3 kw cm cm cm kg katto lattiasta cm 60 :n kulmaa cm ø mm Narvi 22 NM/RST , Narvi 25R NM RST ,

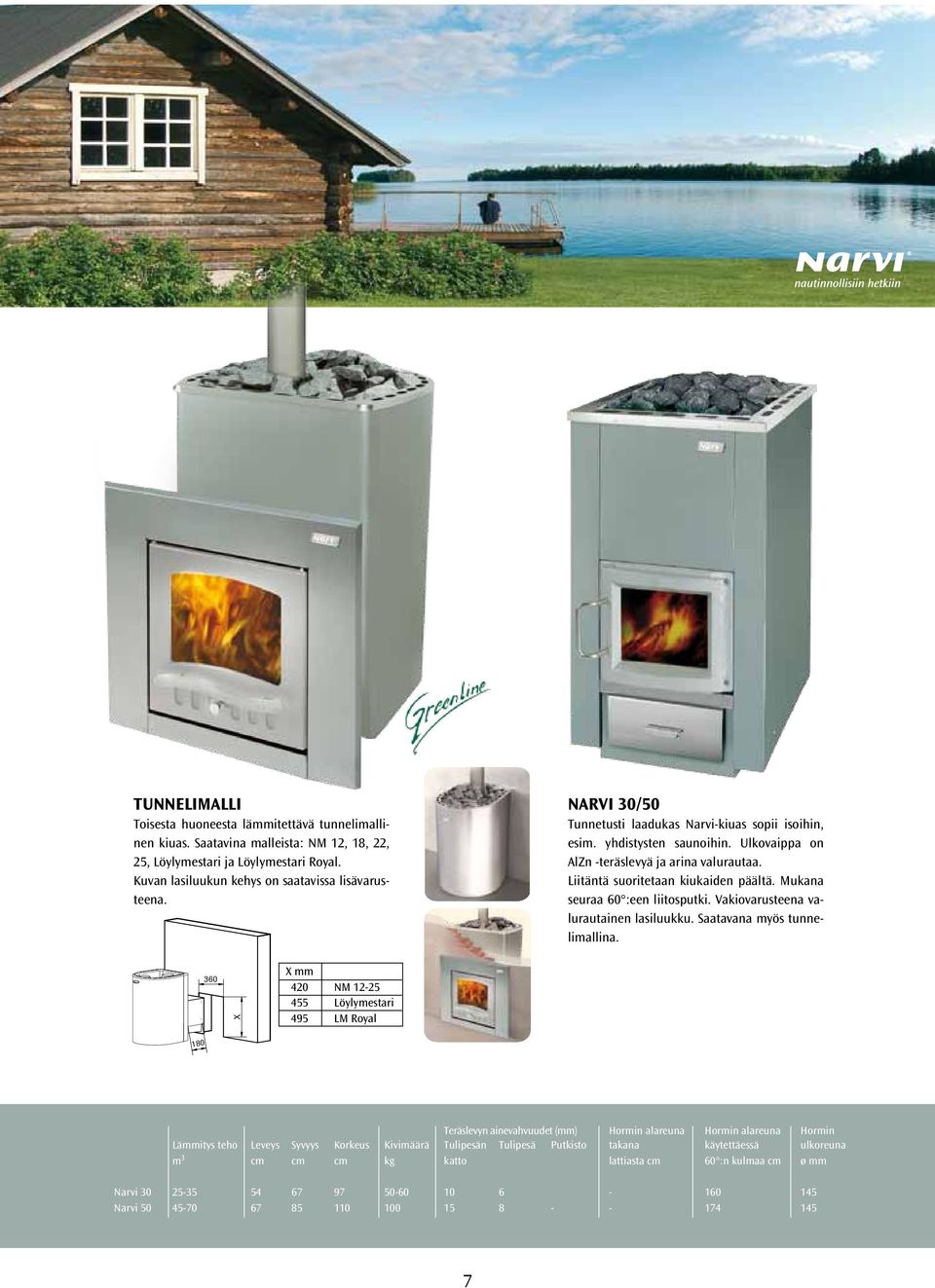

7 Narvi TUNNELIMALLI Toisesta huoneesta lämmitettävä tunnelimallinen kiuas. Saatavina malleista: NM 12, 18, 22, 25, Löylymestari ja Löylymestari Royal. Kuvan lasiluukun kehys on saatavissa lisävarusteena. NARVI 30/50 Tunnetusti laadukas Narvi-kiuas sopii isoihin, esim. yhdistysten saunoihin. Ulkovaippa on AlZn -teräslevyä ja arina valurautaa. Liitäntä suoritetaan kiukaiden päältä. Mukana seuraa 60 :een liitosputki. Vakiovarusteena valurautainen lasiluukku. Saatavana myös tunnelimallina. 360 X X mm 420 NM Löylymestari 495 LM Royal 180 Teräslevyn ainevahvuudet (mm) Hormin alareuna Hormin alareuna Hormin Lämmitys teho Leveys Syvyys Korkeus Kivimäärä Tulipesän Tulipesä Putkisto takana käytettäessä ulkoreuna m 3 cm cm cm kg katto lattiasta cm 60 :n kulmaa cm ø mm Narvi Narvi

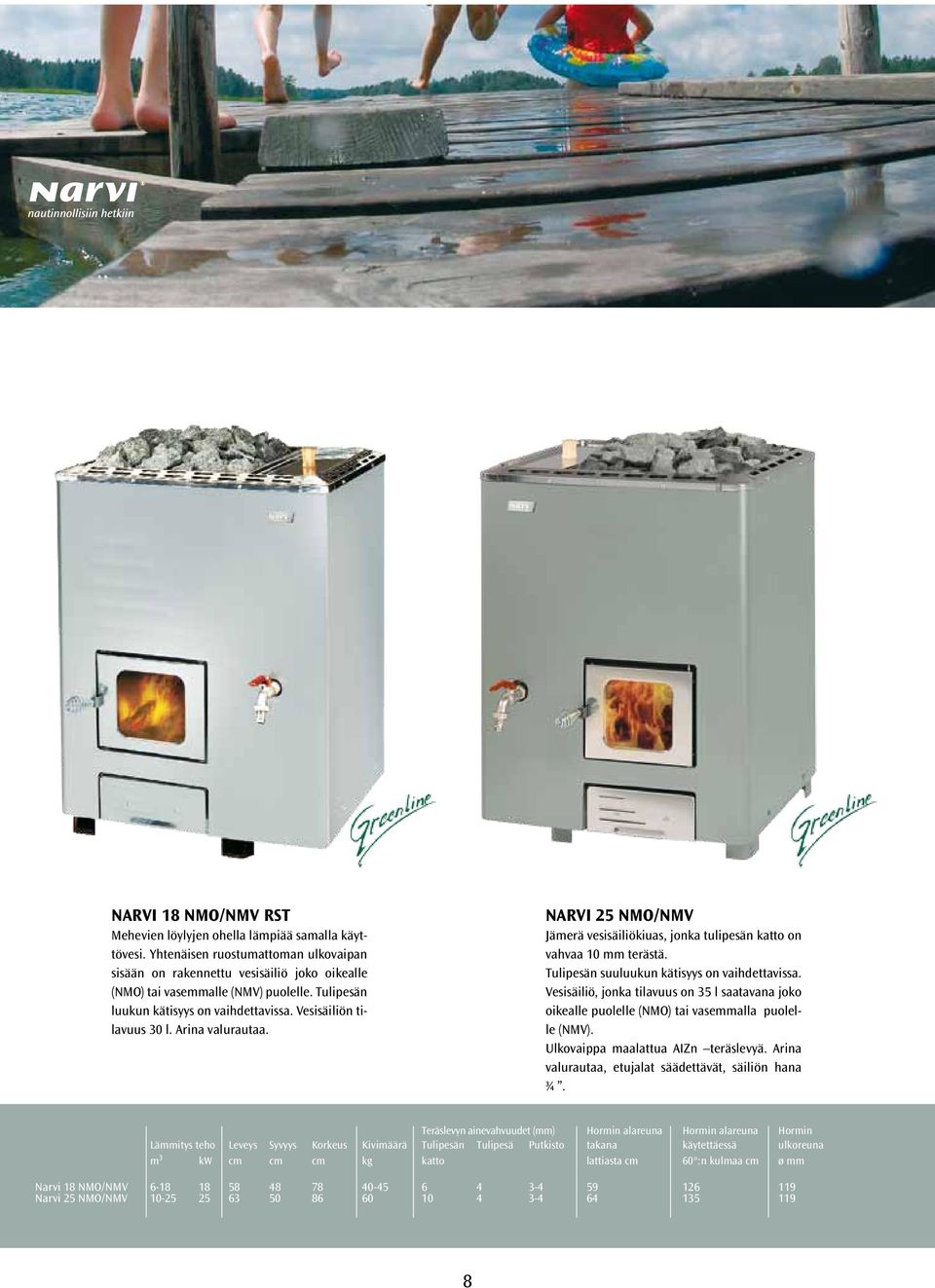

8 NARVI 18 NMO/NMV RST Mehevien löylyjen ohella lämpiää samalla käyttövesi. Yhtenäisen ruostumattoman ulkovaipan sisään on rakennettu vesisäiliö joko oikealle (NMO) tai vasemmalle (NMV) puolelle. Tulipesän luukun kätisyys on vaihdettavissa. Vesisäiliön tilavuus 30 l. Arina valurautaa. NARVI 25 NMO/NMV Jämerä vesisäiliökiuas, jonka tulipesän katto on vahvaa 10 mm terästä. Tulipesän suuluukun kätisyys on vaihdettavissa. Vesisäiliö, jonka tilavuus on 35 l saatavana joko oikealle puolelle (NMO) tai vasemmalla puolelle (NMV). Ulkovaippa maalattua AIZn teräslevyä. Arina valurautaa, etujalat säädettävät, säiliön hana ¾. Teräslevyn ainevahvuudet (mm) Hormin alareuna Hormin alareuna Hormin Lämmitys teho Leveys Syvyys Korkeus Kivimäärä Tulipesän Tulipesä Putkisto takana käytettäessä ulkoreuna m 3 kw cm cm cm kg katto lattiasta cm 60 :n kulmaa cm ø mm Narvi 18 NMO/NMV Narvi 25 NMO/NMV

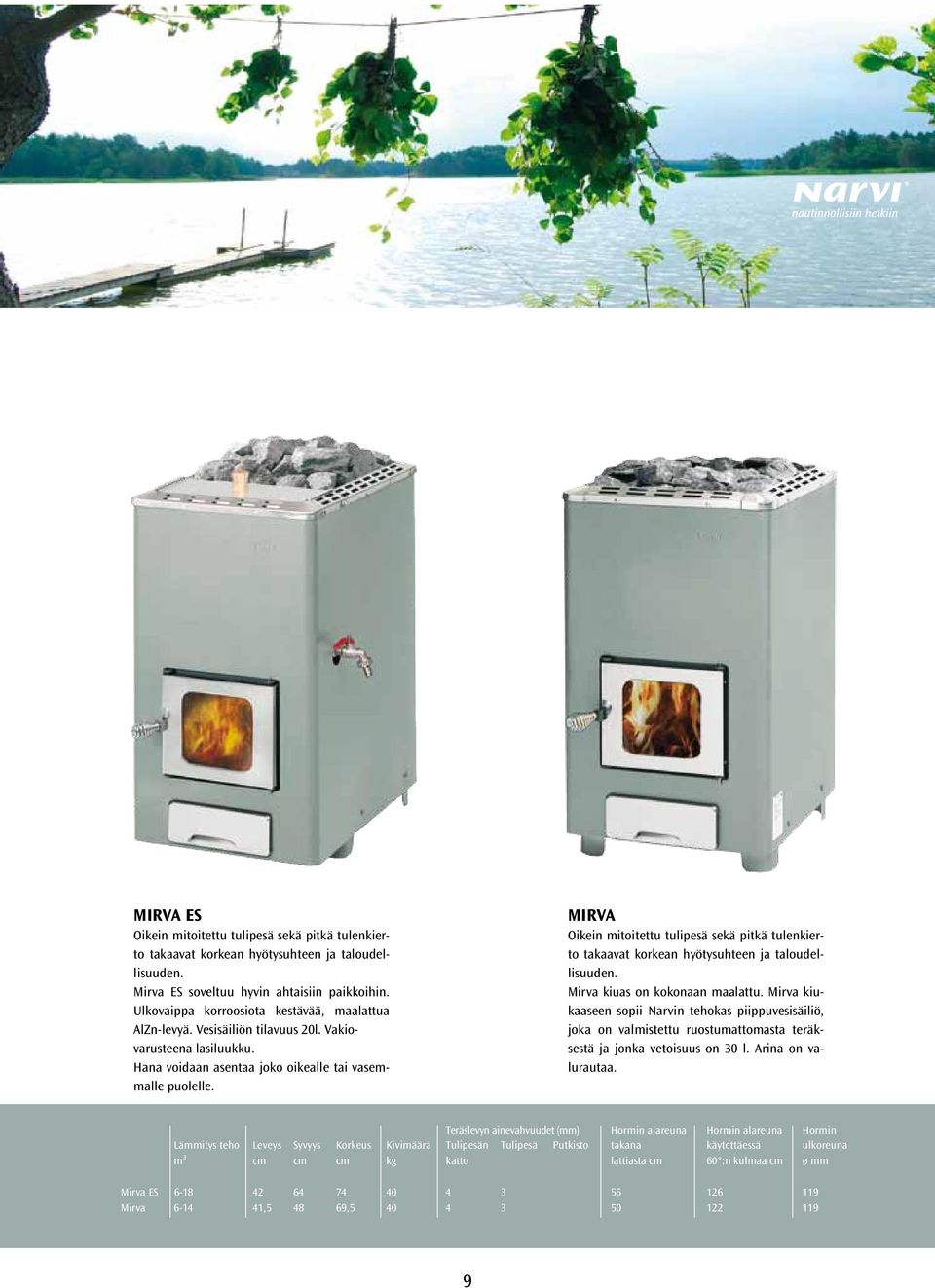

9 MIRVA ES Oikein mitoitettu tulipesä sekä pitkä tulenkierto takaavat korkean hyötysuhteen ja taloudellisuuden. Mirva ES soveltuu hyvin ahtaisiin paikkoihin. Ulkovaippa korroosiota kestävää, maalattua AlZn-levyä. Vesisäiliön tilavuus 20l. Vakiovarusteena lasiluukku. Hana voidaan asentaa joko oikealle tai vasemmalle puolelle. MIRVA Oikein mitoitettu tulipesä sekä pitkä tulenkierto takaavat korkean hyötysuhteen ja taloudellisuuden. Mirva kiuas on kokonaan maalattu. Mirva kiukaaseen sopii Narvin tehokas piippuvesisäiliö, joka on valmistettu ruostumattomasta teräksestä ja jonka vetoisuus on 30 l. Arina on valurautaa. Teräslevyn ainevahvuudet (mm) Hormin alareuna Hormin alareuna Hormin Lämmitys teho Leveys Syvyys Korkeus Kivimäärä Tulipesän Tulipesä Putkisto takana käytettäessä ulkoreuna m 3 cm cm cm kg katto lattiasta cm 60 :n kulmaa cm ø mm Mirva ES Mirva , ,

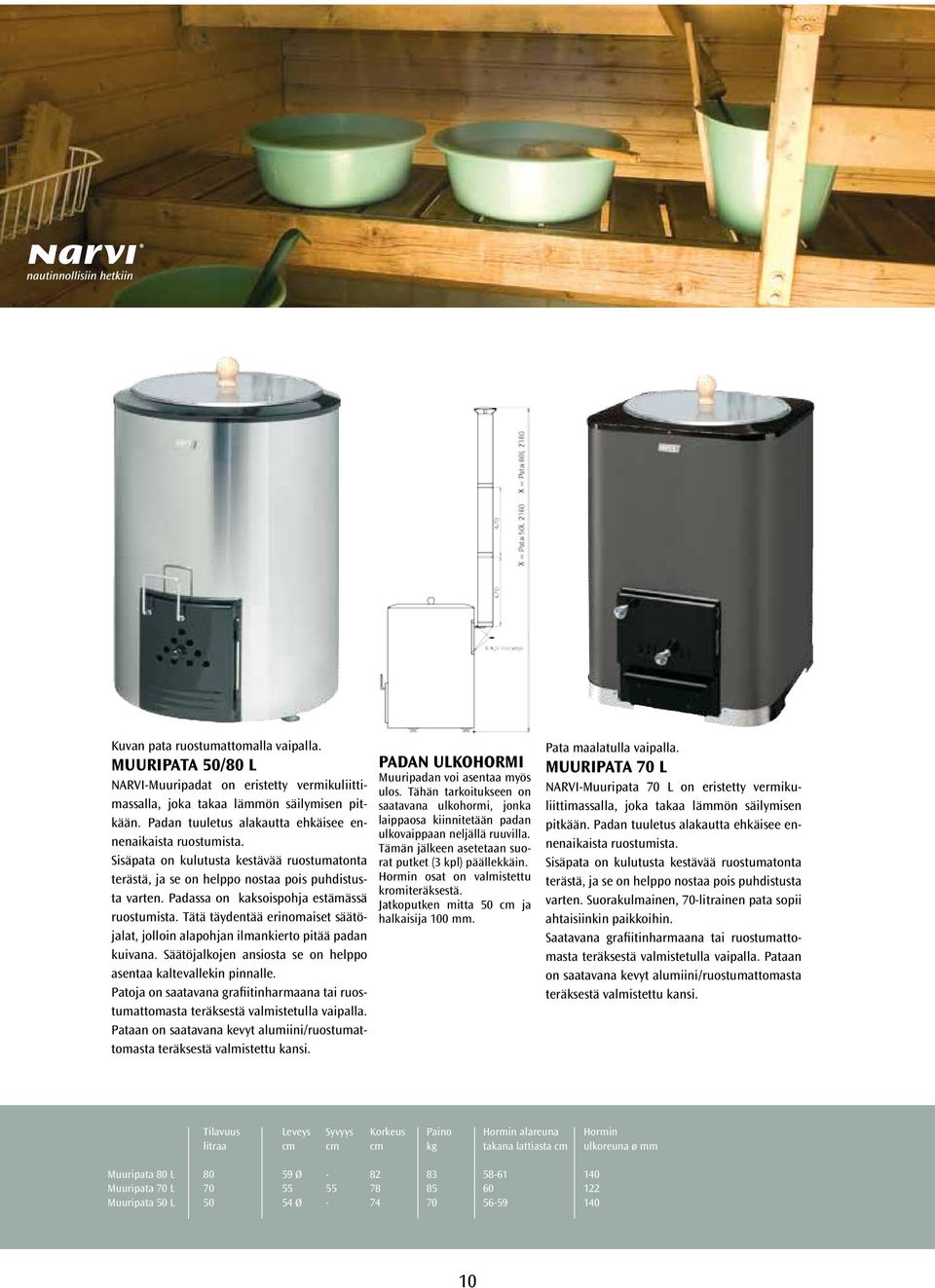

10 Vedenlämmittimet Kuvan pata ruostumattomalla vaipalla. MUURIPATA 50/80 L NARVI-Muuripadat on eristetty vermikuliittimassalla, joka takaa lämmön säilymisen pitkään. Padan tuuletus alakautta ehkäisee ennenaikaista ruostumista. Sisäpata on kulutusta kestävää ruostumatonta terästä, ja se on helppo nostaa pois puhdistusta varten. Padassa on kaksoispohja estämässä ruostumista. Tätä täydentää erinomaiset säätöjalat, jolloin alapohjan ilmankierto pitää padan kuivana. Säätöjalkojen ansiosta se on helppo asentaa kaltevallekin pinnalle. Patoja on saatavana grafiitinharmaana tai ruostumattomasta teräksestä valmistetulla vaipalla. Pataan on saatavana kevyt alumiini/ruostumattomasta teräksestä valmistettu kansi. PADAN ULKOHORMI Muuripadan voi asentaa myös ulos. Tähän tarkoitukseen on saatavana ulkohormi, jonka laippaosa kiinnitetään padan ulkovaippaan neljällä ruuvilla. Tämän jälkeen asetetaan suorat putket (3 kpl) päällekkäin. Hormin osat on valmistettu kromiteräksestä. Jatkoputken mitta 50 cm ja halkaisija 100 mm. Pata maalatulla vaipalla. MUURIPATA 70 L NARVI-Muuripata 70 L on eristetty vermikuliittimassalla, joka takaa lämmön säilymisen pitkään. Padan tuuletus alakautta ehkäisee ennenaikaista ruostumista. Sisäpata on kulutusta kestävää ruostumatonta terästä, ja se on helppo nostaa pois puhdistusta varten. Suorakulmainen, 70-litrainen pata sopii ahtaisiinkin paikkoihin. Saatavana grafiitinharmaana tai ruostumattomasta teräksestä valmistetulla vaipalla. Pataan on saatavana kevyt alumiini/ruostumattomasta teräksestä valmistettu kansi. Tilavuus Leveys Syvyys Korkeus Paino Hormin alareuna Hormin litraa cm cm cm kg takana lattiasta cm ulkoreuna ø mm Muuripata 80 L Ø Muuripata 70 L Muuripata 50 L Ø

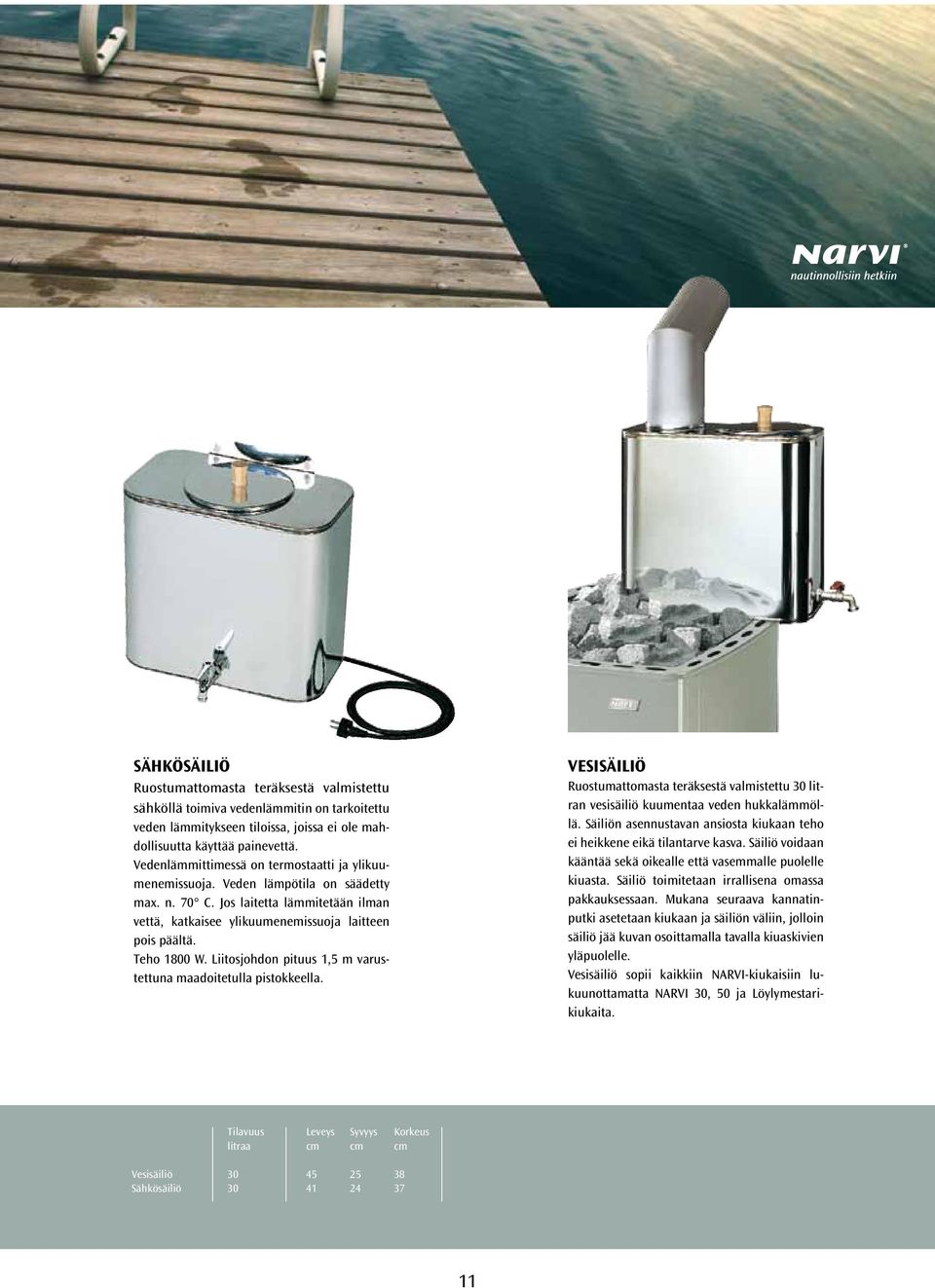

11 SÄHKÖSÄILIÖ Ruostumattomasta teräksestä valmistettu sähköllä toimiva vedenlämmitin on tarkoitettu veden lämmitykseen tiloissa, joissa ei ole mahdollisuutta käyttää painevettä. Vedenlämmittimessä on termostaatti ja ylikuumenemissuoja. Veden lämpötila on säädetty max. n. 70 C. Jos laitetta lämmitetään ilman vettä, katkaisee ylikuumenemissuoja laitteen pois päältä. Teho 1800 W. Liitosjohdon pituus 1,5 m varustettuna maadoitetulla pistokkeella. VESISÄILIÖ Ruostumattomasta teräksestä valmistettu 30 litran vesisäiliö kuumentaa veden hukkalämmöllä. Säiliön asennustavan ansiosta kiukaan teho ei heikkene eikä tilantarve kasva. Säiliö voidaan kääntää sekä oikealle että vasemmalle puolelle kiuasta. Säiliö toimitetaan irrallisena omassa pakkauksessaan. Mukana seuraava kannatinputki asetetaan kiukaan ja säiliön väliin, jolloin säiliö jää kuvan osoittamalla tavalla kiuaskivien yläpuolelle. Vesisäiliö sopii kaikkiin NARVI-kiukaisiin lukuunottamatta NARVI 30, 50 ja Löylymestarikiukaita. Tilavuus Leveys Syvyys Korkeus litraa cm cm cm Vesisäiliö Sähkösäiliö

12 TULISIJAN SUOJASEINÄ STONY-KIUKAIDEN ASENNUSALUSTAT Stony 18: neljä säätöjalkaa, alustan koko: 600 x 600 x mm Stony 30: kahdeksan säätöjalkaa, alustan koko: 720 x 720 x mm ASENNUSALUSTA Asennusalusta on valmistettu ruostumattomasta teräksestä. Asennusalusta mahdollistaa kiukaan asentamisen puulattialle. Lattian ollessa kalteva alustaa voidaan käyttää säätöjalkojensa ansiosta kiukaan suoristamiseen. Mitat: 555 x 625 x mm. Asennusalustaa on käytettävä, jos saunassa on lattialämmitys tai palava-aineisesta materiaalista valmistettu lattia. Leveys Syvyys Korkeus mm mm mm Asennusalusta Asennusalusta, Stony Asennusalusta, Stony

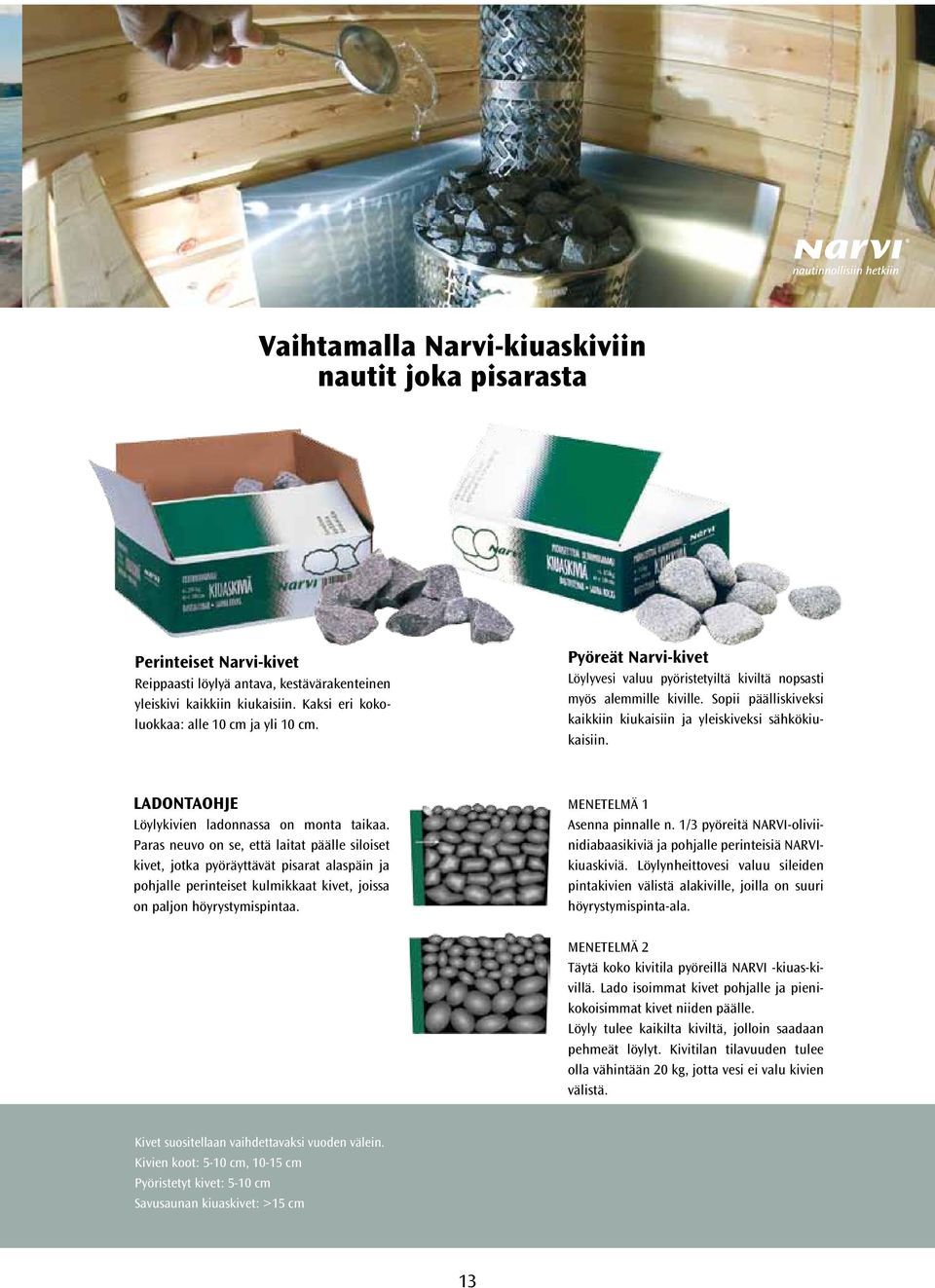

13 Vaihtamalla Narvi-kiuaskiviin nautit joka pisarasta Perinteiset Narvi-kivet Reippaasti löylyä antava, kestävärakenteinen yleiskivi kaikkiin kiukaisiin. Kaksi eri kokoluokkaa: alle 10 cm ja yli 10 cm. Pyöreät Narvi-kivet Löylyvesi valuu pyöristetyiltä kiviltä nopsasti myös alemmille kiville. Sopii päälliskiveksi kaikkiin kiukaisiin ja yleiskiveksi sähkökiukaisiin. LADONTAOHJE Löylykivien ladonnassa on monta taikaa. Paras neuvo on se, että laitat päälle siloiset kivet, jotka pyöräyttävät pisarat alaspäin ja pohjalle perinteiset kulmikkaat kivet, joissa on paljon höyrystymispintaa. MENETELMÄ 1 Asenna pinnalle n. 1/3 pyöreitä NARVI-oliviinidiabaasikiviä ja pohjalle perinteisiä NARVIkiuaskiviä. Löylynheittovesi valuu sileiden pintakivien välistä alakiville, joilla on suuri höyrystymispinta-ala. MENETELMÄ 2 Täytä koko kivitila pyöreillä NARVI -kiuas-kivillä. Lado isoimmat kivet pohjalle ja pienikokoisimmat kivet niiden päälle. Löyly tulee kaikilta kiviltä, jolloin saadaan pehmeät löylyt. Kivitilan tilavuuden tulee olla vähintään 20 kg, jotta vesi ei valu kivien välistä. Kivet suositellaan vaihdettavaksi vuoden välein. Kivien koot: 5-10 cm, cm Pyöristetyt kivet: 5-10 cm Savusaunan kiuaskivet: >15 cm 13

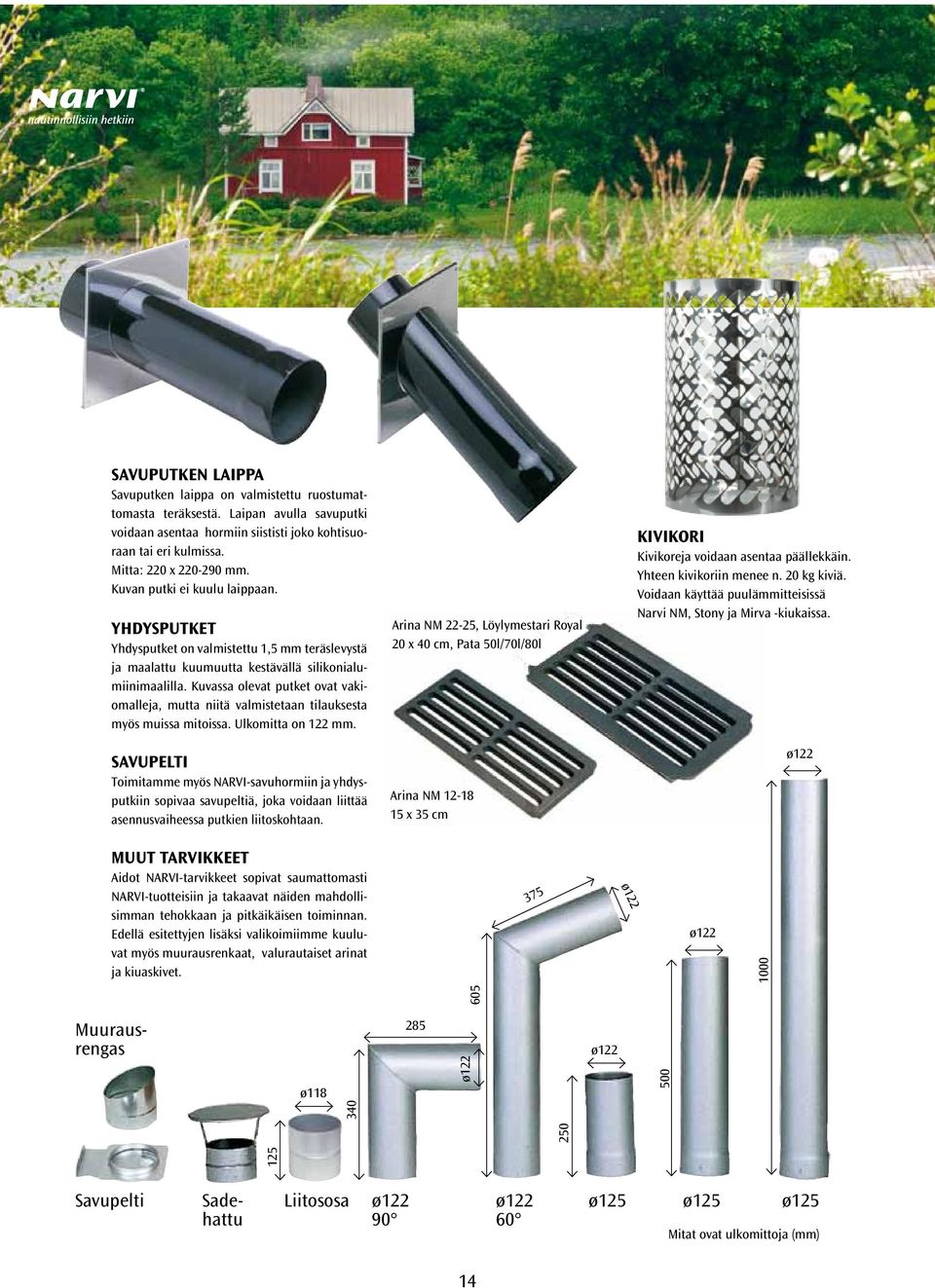

14 SAVUPUTKEN LAIPPA Savuputken laippa on valmistettu ruostumattomasta teräksestä. Laipan avulla savuputki voidaan asentaa hormiin siististi joko kohtisuoraan tai eri kulmissa. Mitta: 220 x mm. Kuvan putki ei kuulu laippaan. YHDYSPUTKET Yhdysputket on valmistettu 1,5 mm teräslevystä ja maalattu kuumuutta kestävällä silikonialumiinimaalilla. Kuvassa olevat putket ovat vakiomalleja, mutta niitä valmistetaan tilauksesta myös muissa mitoissa. Ulkomitta on 122 mm. SAVUPELTI Toimitamme myös NARVI-savuhormiin ja yhdysputkiin sopivaa savupeltiä, joka voidaan liittää asennusvaiheessa putkien liitoskohtaan. Arina NM 22-25, Löylymestari Royal 20 x 40 cm, Pata 50l/70l/80l Arina NM x 35 cm KIVIKORI Kivikoreja voidaan asentaa päällekkäin. Yhteen kivikoriin menee n. 20 kg kiviä. Voidaan käyttää puulämmitteisissä Narvi NM, Stony ja Mirva -kiukaissa. ø122 MUUT TARVIKKEET Aidot NARVI-tarvikkeet sopivat saumattomasti NARVI-tuotteisiin ja takaavat näiden mahdollisimman tehokkaan ja pitkäikäisen toiminnan. Edellä esitettyjen lisäksi valikoimiimme kuuluvat myös muurausrenkaat, valurautaiset arinat ja kiuaskivet. 375 ø122 ø ø ø Muurausrengas ø Savupelti Sade- Liitososa ø122 ø122 ø125 ø125 ø125 hattu Mitat ovat ulkomittoja (mm)

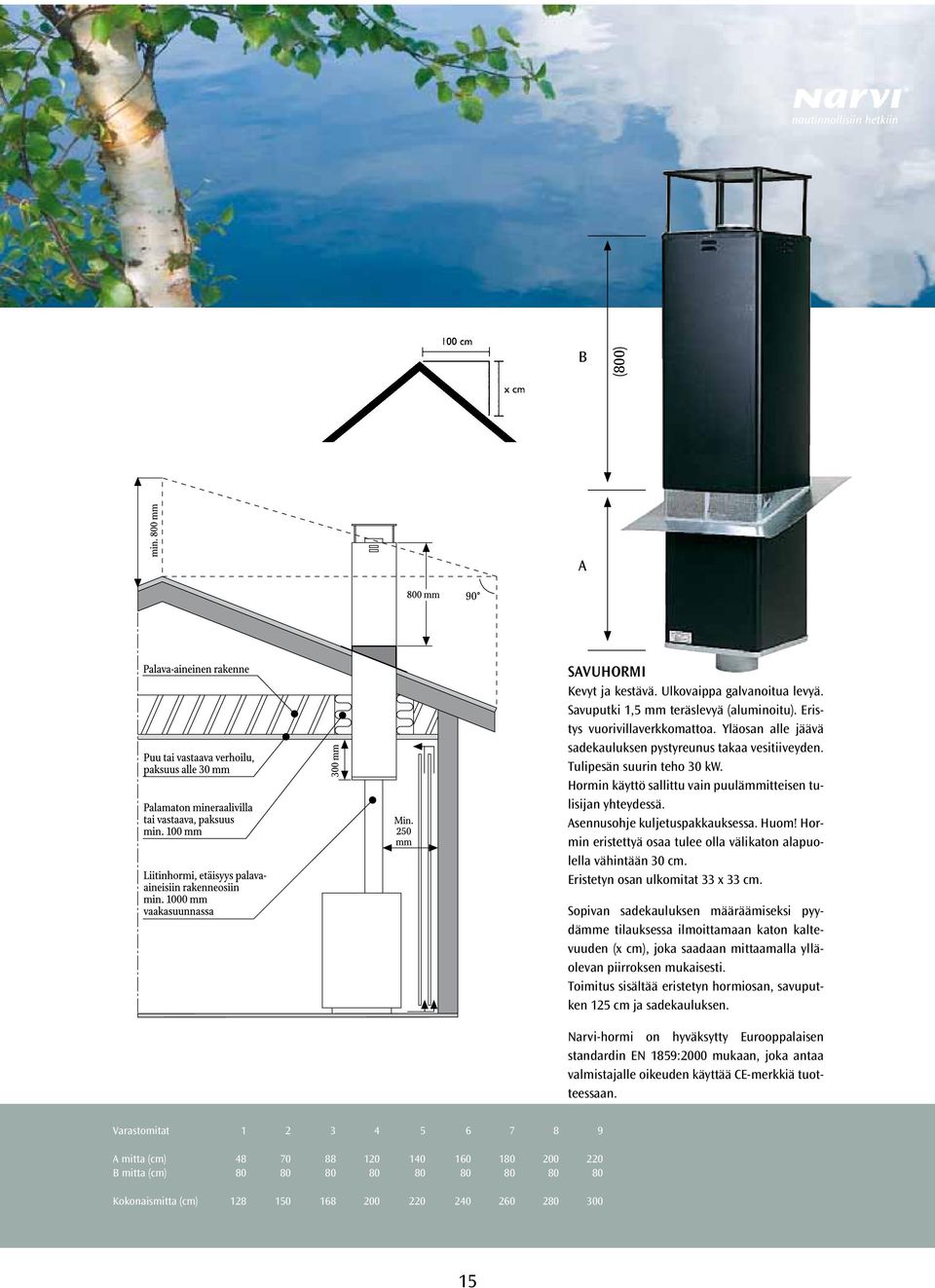

15 B (800) A SAVUHORMI Kevyt ja kestävä. Ulkovaippa galvanoitua levyä. Savuputki 1,5 mm teräslevyä (aluminoitu). Eristys vuorivillaverkkomattoa. Yläosan alle jäävä sadekauluksen pystyreunus takaa vesitiiveyden. Tulipesän suurin teho 30 kw. Hormin käyttö sallittu vain puulämmitteisen tulisijan yhteydessä. Asennusohje kuljetuspakkauksessa. Huom! Hormin eristettyä osaa tulee olla välikaton alapuolella vähintään 30 cm. Eristetyn osan ulkomitat 33 x 33 cm. Sopivan sadekauluksen määräämiseksi pyydämme tilauksessa ilmoittamaan katon kaltevuuden (x cm), joka saadaan mittaamalla ylläolevan piirroksen mukaisesti. Toimitus sisältää eristetyn hormiosan, savuputken 125 cm ja sadekauluksen. Narvi-hormi on hyväksytty Eurooppalaisen standardin EN 1859:2000 mukaan, joka antaa valmistajalle oikeuden käyttää CE-merkkiä tuotteessaan. Varastomitat A mitta (cm) B mitta (cm) Kokonaismitta (cm)
