1 YHTEENVETO 1 (5) KESKUSTAKIRJASTO, PUUJULKISIVUT VUOROPUHELUTILAISUUS klo YHTEENVETO RYHMÄTÖISTÄ JA KESKUSTELUISTA Puutavaran laatu puulaji: vähäoksainen kuusi vs. oksaton kuusi -> säänkesto parempi, oksa on aina haasteellinen säärasituksessa puulaji: entä lehtikuusi (on säänkestävämpi), onko kielletty puulaji: lähes kaikki olivat äänestyksessä kuusen kannalla, mänty ei yhtään ääntä, lehtikuusi 1 ääni oksat: ei oksia / oksaton kuusi, sormijatkettu oksat: vähäoksaisuus vaikeasti toteutettava, jos vaaditaan korkea keskitiheys vuosikasvu n. 2-3 mm/vuosi paljohko, < 2,5 mm pihkakolot: ei sallita pihkakolot: visuaalinen haitta pihka / sydänjuova ei sallita paikat, ei sallita: sallitaan tietty määrä ja esim. oksakohdan paikkaus tietylle jmosuudelle, hyvälaatuinen (määritelty?), paikka ei käytännössä erotu, katsotaan kauempaa halkeamat: ei halkeamia pintakäsittelyn jälkeen julkisivua katsotaan kaukaa, vaatimukset tulisi asettaa tämän mukaan, ei liian tiukkoja, mikäli ei merkitystä halkeamat: katsotaan yleensä kauempaa: vesilasikäsitelty puu laatuluokka, vastaava kuin sahatavaran A4-luokka ei oleellisia lisävaatimuksia edellisiin, tärkeämpi, että terveoksainen kaatoaika ja hankinta, aikataulu? miten valvotaan, milloin kaadettu (kevättalvi) Aihio / komponentti sormijatkos ok / ei sormijatkosta jos ei pakko / sormijatkaminen ok, joka tapauksessa tulee pystyverhouksen jatkoskohtia => detalji erityisen tärkeä sahaustapa, höylätty tai höylätty ja harjattu pinta pelkkä höyläys huono vaihtoehto, pinnan sahaus + pintakäsittely mietittävä kokonaisuutena sahaustapa, höylätty tai höylätty ja harjattu pinta pelkkä höyläys huono vaihtoehto, karhennettu ei pelkästään höylätty harjattu jolloin saavutetaan pidempi huoltoväli / tupla huoltoväli harjattu peittävänä => huoltoväli vuotta näkyvä pinta, radiaalinen syykuvio merkitys julkisivupinnassa? teollisessa sahauksessa vain erityisjärjestelyin kosteus toimitettaessa, 16 % (+/-2 %) vaatimus tulisi olla todellisen käyttötilanteen tasapainokosteus pintakäsiteltynä (~20) liimatyyppi kirkas, säänkestävä / kirkas / PUR kirkas

2 YHTEENVETO 2 (5) komponentti, radiaalisahattua, liimattu, liimatyyppi ja väri? voisiko olla vain pintalamelli radiaali? RF-liima, joka on tumman ruskea? radiaalisahattu puutavara Suomessa haaste puolivalmis komponentti on helpompi toteuttaa / paikalla toteutus poistaa mitoitusongelmat Mitat ja Geometria laudan leveys / paksuus n. 85 mm / 35 mm voisi leventää, kiinnitys olisi parempi ja kieroutuminen jopa vähempää, paksuus 28 mm tai enemmän / 35/3=~12 mm!? lamellipaksuus tosi pieni / paksuus ok / ei liian leveä profiili - kieroutumisen kannalta leveämpi profiili (~120), toleranssivaatimus mietittävä kokonaisuutena vrt. asennus + kosteus kaarevat profiilit: toleranssi 1 mm?, kallis ratkaisu, kannattaa miettiä laudan pituus, elementtijaon mukaan ilman jatkoksia pystyelementtien liitosdetalji erityisen tärkeä laudan pituus: elementtijaon mukaan ilman jatkoksia ristiriita sormijatkos laudan pituus: max 6 m tippanokka: viistetty ylä- ja alapäästä n. 15 astetta => 35 astetta viistetty / tippanokka: 35 astetta / tippanokka: astetta / tippanokka: taustalista, ei rakoa verhouksen suunta, pystyverhous: vaakasaumat jäävät näkyviin, suunniteltava hallitut paikat Pintakäsittely tehdaskäsittely välittömästi harjauksen jälkeen onko tavoite, että puupinta pysyy vaaleana -mitä jos annetaan tarkoituksella harmaantua - rautavihtrilli pintaan ja sillä hyvä peittävä joka tapauksessa helpompi huollolle alustalle asetetut vaatimukset voivat olla vaikeita toteuttaa värisävy: vähän tummempi/tummempi kuin puun väri värisävy: jos ulkopuolella voidaan käyttää peittävää, mutta puun kuvioinnin jättävää käsittelyä nk. peittosuoja, saavutetaan pidempi huoltomaalausväli ja voidaan ajatella että siirrytään sisäpuolen kuultokäsittelyyn vähitellen ohennettavalla käsittelyllä värisävy: miksi pitää olla tasavärinen, sillä jos lähdetään vaihtelevanvärisestä kuullotetusta julkisivusta, voi osittainen elementin vaihto olla mahdollista värisävy: elävää pintaa väreillä, väri voisi aaltoilla jolloin helpompi huoltaa tai paikkakäsitellä kuin jos väri on tasainen värisävy: sävy puna / keltainen ok, muut vaikeita kuultavina pintakäsittely: UV-suojaus, ei hengittävää pintaa => ei lisää halkeilua (toleranssivaatimukset) pintakäsittely: UV-suojaus tärkeää voisiko viimeinen käsittely olla työmaalla (puunsuojaus + kuultoväri + 1 pinta tehtaalla) pohjakäsittely: homeenesto, ei lipeäkäsittelyä, ei valkaisua, lipeä sisällä, ei ulkona puhdistettavuus: antigraffitikäsittely tulee testata yhdessä kuullotteen kanssa puhdistettavuus: tiivis kalvo, helppo pestä huoltoväli kuultavana seitsemän vuotta, peittävämpänä voidaan pidentää huoltoväli.: min. 10 v, mieluummin 15 v, sävy vaikuttaa, räystäät

3 YHTEENVETO 3 (5) kuultokäsittelyiden sävyvaihtelut huoltomaalauksen jälkeen? elementtien korvaus voi olla haasteellista, pitääkö hyväksyä värivaihtelut ja muutokset vaurioituneen elementin paikkausmahdollisuus suosittelen rakenteellista suojausta eli reiluja räystäitä pystyjen puujulkisivujen suojaksi! - jos räystäitä ei toteuteta, niiden puuttumisen elinkaarikustannukset kannattaa laskea - kannattaako? verhouselementin tukipuu kannattaa käsitellä pintakäsittely kokonaisuutena erittäin haastava kokonaisuus kosteuden määrä tulee minimoida seinään Tekniset vaatimukset paloluokka, ei vaatimuksia (sprinklattu julkisivu) ainakin yhdellä toimittajista myös palosuojakäsittely mahdollisuus vaihdettavuus: elementtien korvaus voi olla haasteellista, pitääkö hyväksyä värivaihtelut yms. visuaaliset muutokset vaihdettavuus: uusien/huollettujen elementtien väri pitkäaikaiskestävyys: kuusi EN => kuusen luokka on 4 ja5 (ei 1), luokka 1 ei toteutettavissa suomalaisilla puulajeilla pitkäaikaiskestävyys: pintakäsittelyllä kestävyys pitkäaikaiskestävyys: kaikki painekyllästettävä (? kuusenkyllästys) - eri luokitustandardi silloin puujulkisivun etäisyys maasta: vähintään 400 mm / mieluummin > 300 mm / mm puujulkisivun etäisyys maasta: > 400 mm ja räystäät räystäsrakenne vaatimukset: räystäsrakenne suojaamaan pintaa, tulee minimoida julkisivuun tulevan veden määrä /räystäsratkaisu on tärkeä / veden roiskuminen estettävä julkisivuelementtien välit ongelma haastavat huollot kuka vastaa / päättää, onko pintakäsittelyn sävyvaihtelut ok? vaakasaumojen hallitut paikat, katso esimerkki Sveitsi, Mediotek Kustnach Zurichin lähellä Kiinnitykset julkisivuelementin kiinnitys, Halfen BA1312 kiinnikkeellä k900 ei tuttu, vaihdettavuus, vesipesujen estäminen verhouslaudan kiinnitys haponkestävä vs. kuumasinkitty verhouslaudan kiinnitysalusta, mitallistettu/muotoonsahattu puu b=45 mm, h= mm h = 38 ehkä liian vähän, kiinnitys hankalaa verhouslaudan kiinnitykset piilokiinnitys (huom! elementtisauman kohdalla pintalauta irrotettavissa) kuinka pintaverhous kiinnitetään 230 mm korkeaan tukipuuhun? -> L-teräs rei itettynä kyljessä verhouslaudan kiinnitykset voiko ajatella muuta kuin hitsattua L-terästä kiinnitys vaikuttaa hankalalta

4 YHTEENVETO 4 (5) Toleranssit elementtien asennusvara (sivuttain), mm (vaakasauman leveys?) toleranssi +/-1 mm toleranssivaatimus tiukka? normitoleranssi CNC-jyrsityissä osissa < 1 mm huomio puun eläminen toleranssit CNV-koneilla onnistuu Kuljetus, varastointi kuljetus, normaali maantiekuljetus umpiperävaunussa (tai elementit muuten suojattuina) kuljetusvaurioiden korjaus?, varautuminen siihen, että elementti vaurioituu kuljetuksessa ja rakentamisessa kuljetusvaurioiden korjaus kuivaketjun hallintaa ei saa aliarvioida - teoriassa helppoa, usein käytännössä huomattavan vaikeaa. Elementtijako, Runkoelementti Pystyelementit, suoralla julkisivulla: 2,45 m x 2,8/4,2/7,5 m - 1. Max 3,2 x 10,5, 2. Max 4,0 x 14 Vaakaelementit, kaarevalla julkisivulla: ~6,0 m x 2,91 m Max. 4 x 14 Elementin rakenne, Runkoelementti Pystyelementit, suoralla julkisivulla: sinkitty pelti mikä on sinkkipellin idea höyrysulkuna? Kävisikö vaneri tai kipsilevy? Elementin rakenne, Verhouselementti Verhouselementti, suora julkisivu: - Tukipuu, 48 x 60 mm, k900 k600? Mitat ja Geometria Pystyelementit, suoralla julkisivulla: 2,45 m x 2,8/4,2/7,5 m Max 4,0 x 14 Vaakaelementit, kaarevalla julkisivulla: ~6,0 m x 2,91 m tehtävissä, Yksittäinen rakenneosa ei ole kaksoiskaareva? Elementissä runko yhteen suuntaan ja pintaverhous toiseen suuntaan kaareva? o Maksimi kiertymä elementille esim. 6,04 astetta -? Muut kommentit julkisivuille oma elinkaarimalli huolto, ylläpito (turvallinen tilaajalle) vaatimukset, toteutusprosessit, detaljit kiinnostavat hyvin paljon miten vesi saadaan ohjautumaan oikeaan suuntaan kokonaispakettia ajatellen kosteudenhallinta koko ketjussa! urakka ja hankintamuoto! suunnittelutietoa -> tuoteosakauppa - > yksityiskohtainen suunnittelutieto sisältyy hintaan! ei erikoiskuljetuksia, vaan päivän asennuskuormia!

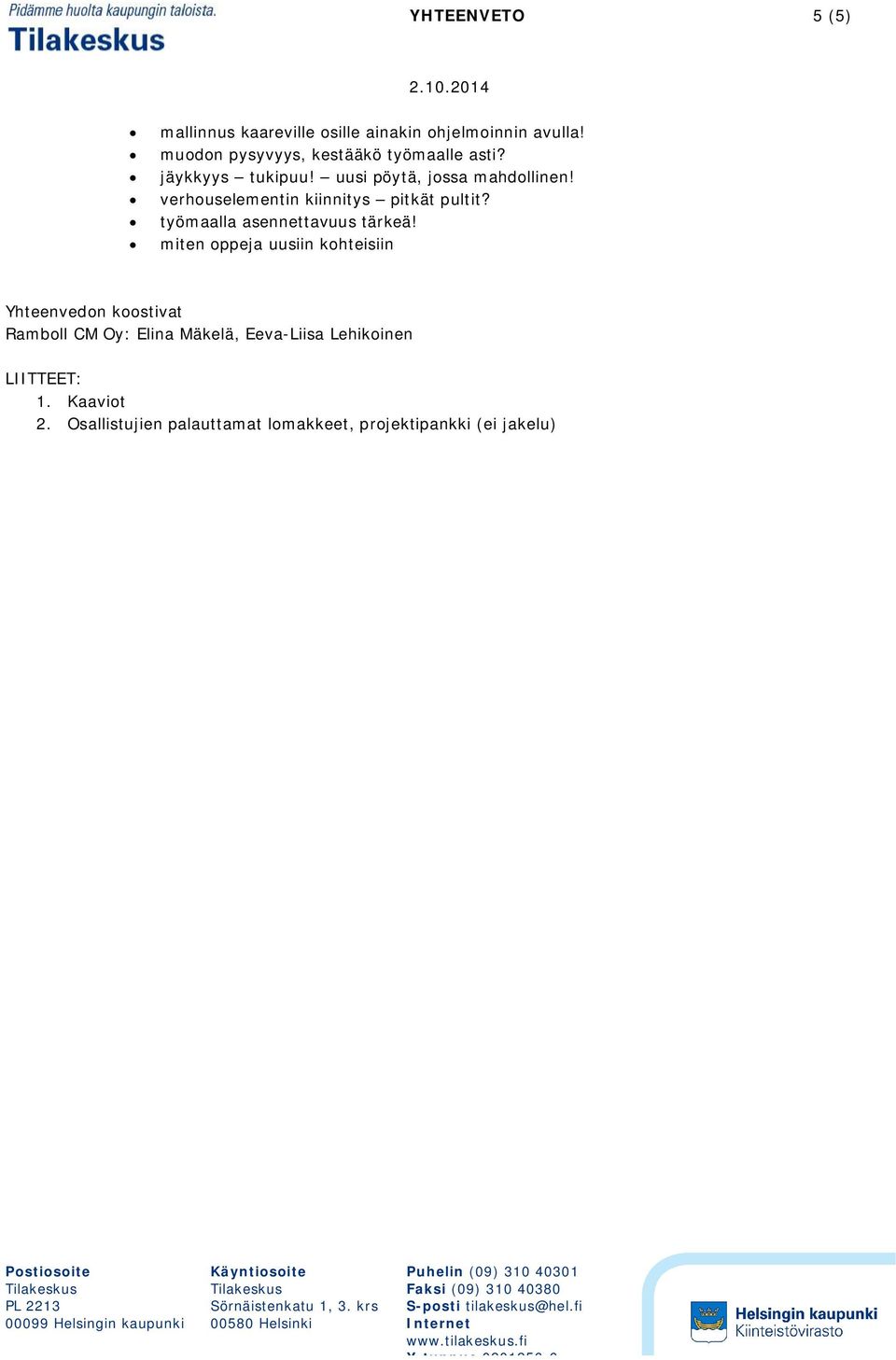

5 YHTEENVETO 5 (5) mallinnus kaareville osille ainakin ohjelmoinnin avulla! muodon pysyvyys, kestääkö työmaalle asti? jäykkyys tukipuu! uusi pöytä, jossa mahdollinen! verhouselementin kiinnitys pitkät pultit? työmaalla asennettavuus tärkeä! miten oppeja uusiin kohteisiin Yhteenvedon koostivat Ramboll CM Oy: Elina Mäkelä, Eeva-Liisa Lehikoinen LIITTEET: 1. Kaaviot 2. Osallistujien palauttamat lomakkeet, projektipankki (ei jakelu)

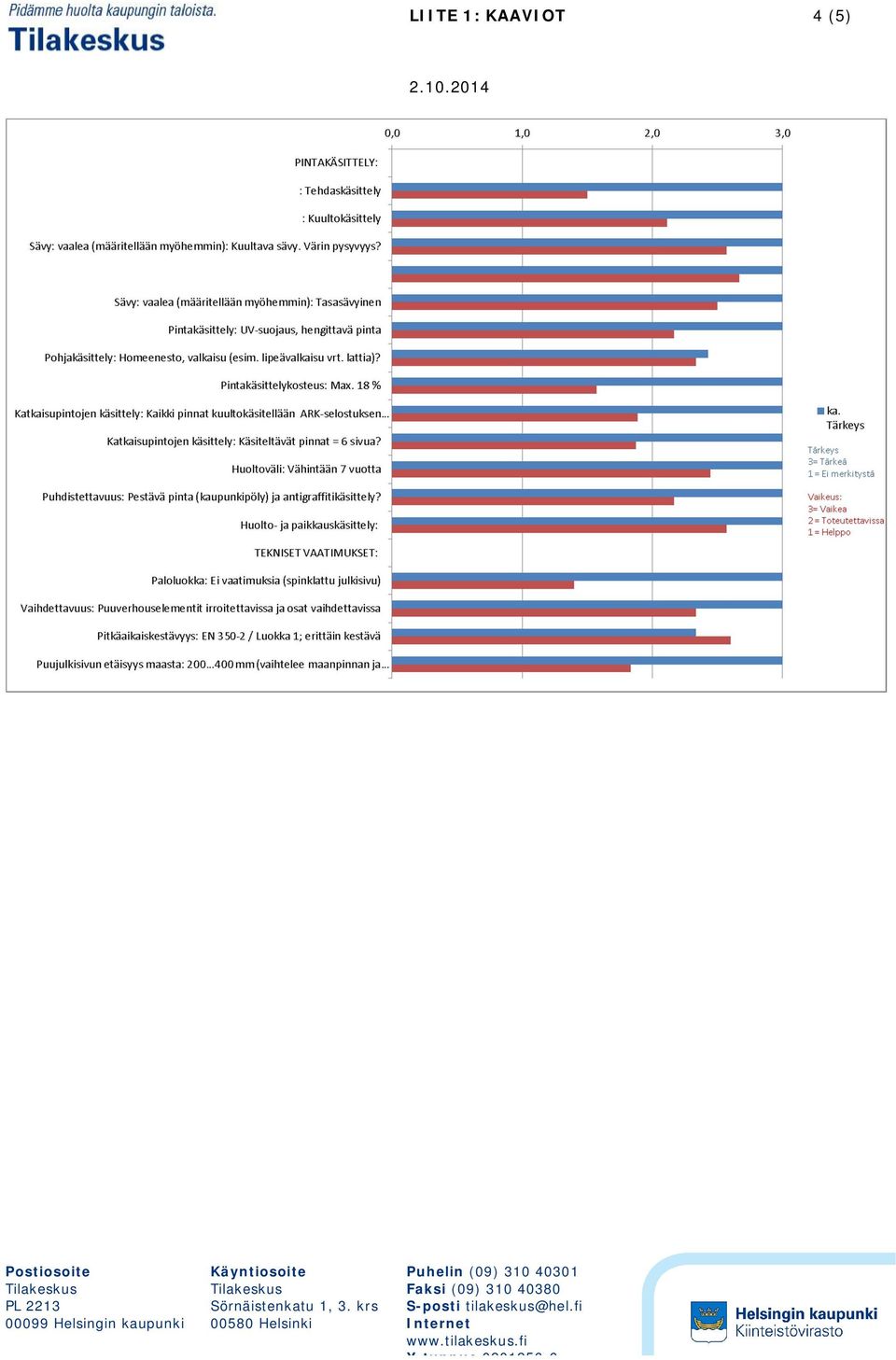

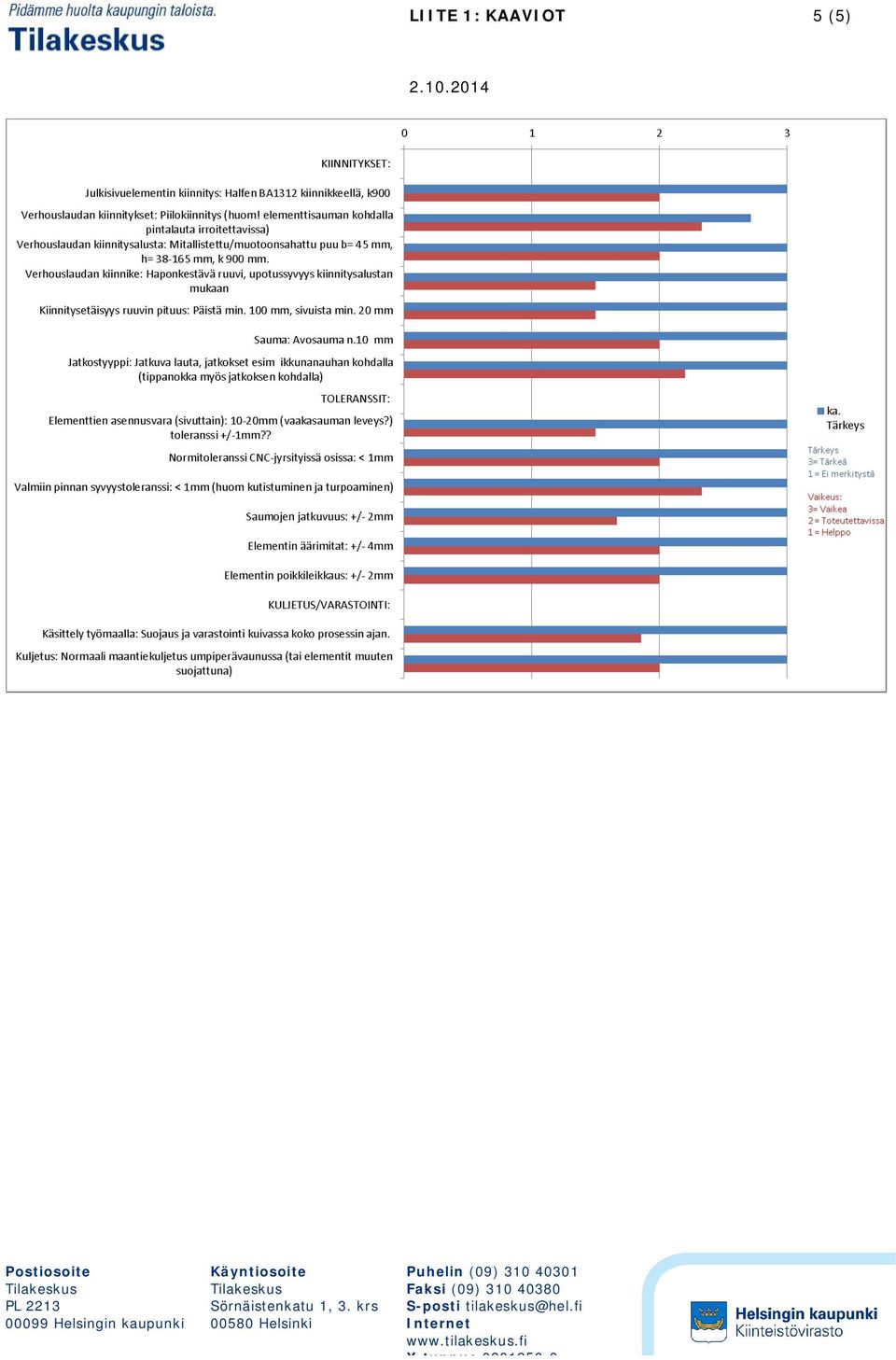

6 LIITE 1: KAAVIOT 1 (5) Tärkeys: 3 =Tärkeä, 1= Ei merkitystä Vaikeus: 3 = Vaikea, 2 = Toteutettavissa, 1 = Helppo PUUTAVARAN LAATU: Puulaji: Vähäoksainen kuusi 2,8 1, Keskitiheys (kuivatiheys) 2,5 1, Vuosikasvu: n. 2-3 mm / vuosi 2,8 2, Oksat: Sallitaan terveoksia, halk. max 10mm oksia < 3 / jm 2,3 2, Oksanreiät: Ei sallita 2,6 1, Koro ja kaarnaroso: Ei sallita 3,0 1, Pihkakolot: Ei sallita? 2,5 2, Lyly ja muut muotoviat: Ei sallita 2,6 2, Sydänjuova: Ei sallita 2,3 2, Sinistymä: Ei sallita 3,0 1, Värivika: Ei sallita 3,0 1, Laho: Ei sallita 3,0 1, Hyönteisvahingot: Ei sallita 2,3 1, Paikat: Ei sallita 1,7 1, Halkeamat: <0,5 mm leveitä hiushalkeamia (ei kuitenkaan läpimeneviä halkeamia) joiden yhteenlaskettu pituus on <15 % laudan pituudesta 3,0 2, Kaatoaika ja hankinta: Aikataulu? 1,3 2, Laatuluokka: Vastaava kuin saharavaran A4-luokka 2,8 2, AIHIO/KOMPONENTTI: Sormijatkettu: Sormijatkettu 2,8 1, Vinosyisyys: Syyt laudan suuntaisia +/- 2,8 2, Sahaustapa: Höylätty tai höylätty ja harjattu pinta 3,0 1, Näkyvä pinta: radiaalinen syykuvio 2,3 2, Tasalaatuinen puu, varastointi: 3,0 1, Kosteus toimitettaessa: 16 % (± 2 %) 2,8 1, Komponentti: Määrämittainen komponentti, tehdaskäsittely. 3,0 1, : Radiaalisahattua, liimattu Liimatyyppi ja väri? 2,6 2, : Elementoidaan,työmaalla vain valmiisen elementtien asennus ja viimeistely 2,8 2, MITAT JA GEOMETRIA: Laudan leveys / paksuus: n.85 mm / 35 mm 2,8 1, Profiili: suorakaide, kulmien pyöristys r=3mm 2,8 2, : Kaarevissa osuuksissa kiilamaiset laudat, laudan leveyden vaihtelu mm, toleranssit <1mm 1,9 2, Laudan pituus: Elementtijaon mukaan ilman jatkoksia 3,0 1, Lauta: Kolmelamellinen, määrämittainen komponentti 3,0 1, Laudan kiertyminen: < 3 /m 3,0 2, Tippanokka: Viistetty ylä- ja alapäästä n.15 astetta 3,0 1, Verhouksen suunta: Pystyverhous 2,8 1, PINTAKÄSITTELY: : Tehdaskäsittely 3,0 1, : Kuultokäsittely 3,0 2, Sävy: vaalea (määritellään myöhemmin): Kuultava sävy. Värin pysyvyys? 3,0 2, Sävy: vaalea (määritellään myöhemmin): Ulkoverhous jatkuu visuaalisesti sisälle. Värin kestävyys erilaisissa olosuhteissa? 3,0 2, Sävy: vaalea (määritellään myöhemmin): Tasasävyinen 3,0 2, Pintakäsittely: UV-suojaus, hengittavä pinta 3,0 2, Pohjakäsittely: Homeenesto, valkaisu (esim. lipeävalkaisu vrt. lattia)? 2,4 2, Pintakäsittelykosteus: Max. 18 % 3,0 1, Katkaisupintojen käsittely: Kaikki pinnat kuultokäsitellään ARK-selostuksen mukaan 3,0 1, Katkaisupintojen käsittely: Käsiteltävät pinnat = 6 sivua? 3,0 1, Huoltoväli: Vähintään 7 vuotta 3,0 2, Puhdistettavuus: Pestävä pinta (kaupunkipöly) ja antigraffitikäsittely? 3,0 2, Huolto- ja paikkauskäsittely: 3,0 2, TEKNISET VAATIMUKSET: Paloluokka: Ei vaatimuksia (spinklattu julkisivu) 3,0 1, Vaihdettavuus: Puuverhouselementit irroitettavissa ja osat vaihdettavissa 3,0 2, Pitkäaikaiskestävyys: EN / Luokka 1; erittäin kestävä 2,3 2, Puujulkisivun etäisyys maasta: mm (vaihtelee maanpinnan ja julkisivun rakenteellisen suojauksen mukaan) 3,0 1, KIINNITYKSET: Julkisivuelementin kiinnitys: Halfen BA1312 kiinnikkeellä, k900 3,0 2, Verhouslaudan kiinnitykset: Piilokiinnitys (huom! elementtisauman kohdalla pintalauta irroitettavissa) 2,7 2, Verhouslaudan kiinnitysalusta: Mitallistettu/muotoonsahattu puu b= 45 mm, h= mm, k 900 mm. 3,0 2, Verhouslaudan kiinnike: Haponkestävä ruuvi, upotussyvyys kiinnitysalustan mukaan 3,0 1, Kiinnitysetäisyys ruuvin pituus: Päistä min. 100 mm, sivuista min. 20 mm 3,0 1, Sauma: Avosauma n.10 mm 3,0 2, Jatkostyyppi: Jatkuva lauta, jatkokset esim ikkunanauhan kohdalla (tippanokka myös jatkoksen kohdalla) 3,0 2, TOLERANSSIT: Elementtien asennusvara (sivuttain): 10-20mm (vaakasauman leveys?) toleranssi +/-1mm?? 3,0 1, Normitoleranssi CNC-jyrsityissä osissa: < 1mm 3,0 2, Valmiin pinnan syvyystoleranssi: < 1mm (huom kutistuminen ja turpoaminen) 3,0 2, Saumojen jatkuvuus: +/- 2mm 3,0 1, Elementin äärimitat: +/- 4mm 3,0 2, Elementin poikkileikkaus: +/- 2mm 3,0 2, KULJETUS/VARASTOINTI: Käsittely työmaalla: Suojaus ja varastointi kuivassa koko prosessin ajan. 3,0 1, Kuljetus: Normaali maantiekuljetus umpiperävaunussa (tai elementit muuten suojattuna) 3,0 2, ka. Tärkeys ka. Vaikeus sum1 sum2 count1 count2
