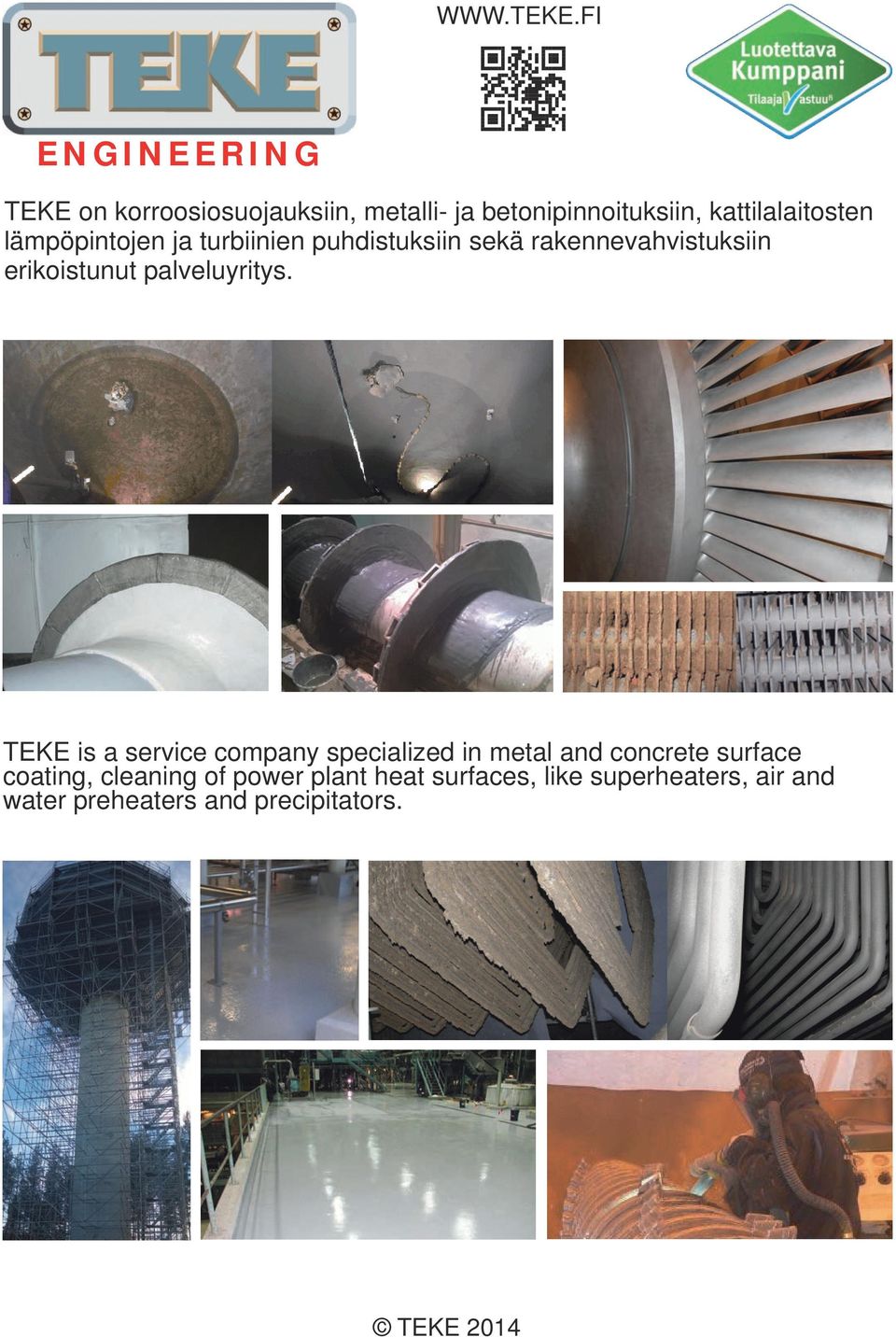

1 ENGINEERING TEKE on korroosiosuojauksiin, metalli ja betonipinnoituksiin, kattilalaitosten lämpöpintojen ja turbiinien puhdistuksiin sekä rakennevahvistuksiin erikoistunut palveluyritys. TEKE is a service company specialized in metal and concrete surface coating, cleaning of power plant heat surfaces, like superheaters, air and water preheaters and precipitators.

2 Metallin korjaus ja pinnoitus mekaanista ja kemiallista kulumista kestäväksi Repair and coating of metal to make it stand mechanical and chemical wear Kemikaalit Chemicals Kuluminen ja eroosio Abrasion and erosion Korroosio Corrosion Kavitaatio Cavitation

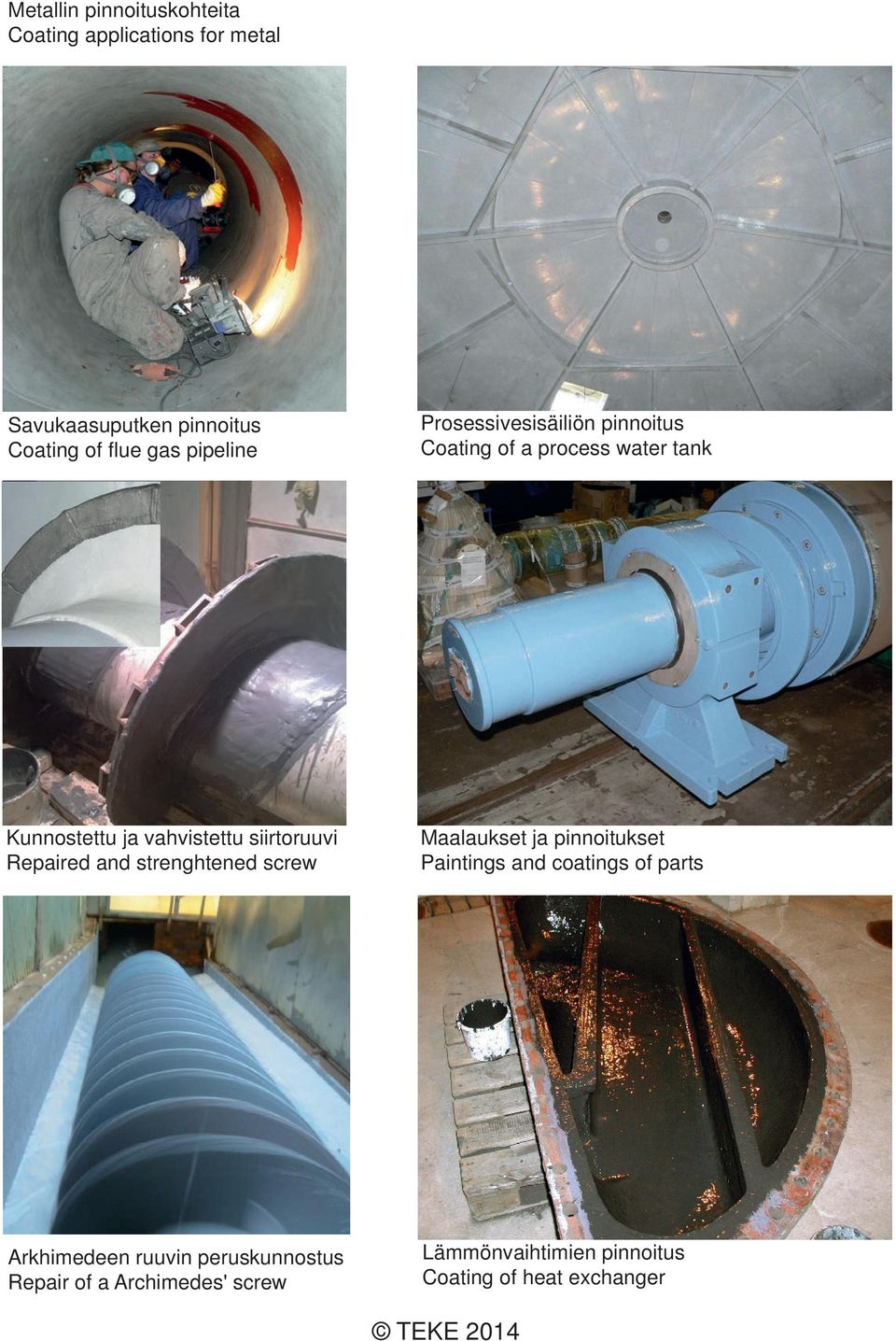

3 Metallin pinnoituskohteita Coating applications for metal Savukaasuputken pinnoitus Coating of flue gas pipeline Prosessivesisäiliön pinnoitus Coating of a process water tank Kunnostettu ja vahvistettu siirtoruuvi Repaired and strenghtened screw Maalaukset ja pinnoitukset Paintings and coatings of parts Arkhimedeen ruuvin peruskunnostus Repair of a Archimedes' screw Lämmönvaihtimien pinnoitus Coating of heat exchanger

4 Betonin korjaus ja pinnoitus mekaanista ja kemiallista kulumista kestäväksi Repair and coating of concrete to make it stand mechanical and chemical wear Kemikaalit Chemicals Kuluminen Abrasion Betonipöly Concrete dust Raudoitusverkko Rebar Kuivumishalkeamat Shrinkage cracks Halkeilu Cracking Saumat Joints Teräskorroosio Steel corrosion Pakkasrapautuminen Frost Damage

5 Betonin pinnoituskohteita Coating applications for concrete Altaan sisäpuolen pinnoitus Coating of clarifier Prosessilattia Process floor Väkevän rikkihappon varoallas Concentrated sulphuric acid secondary basin Vesiallas (vasemmalla ennen pinnoitusta) Water basin (left before coating) Selkeytinaltaan reunan korjauspinnoitus. Repair coating of clarifier Ruuvipumpun kaukalon korjauspinnoitus Repair coating of screw chamber

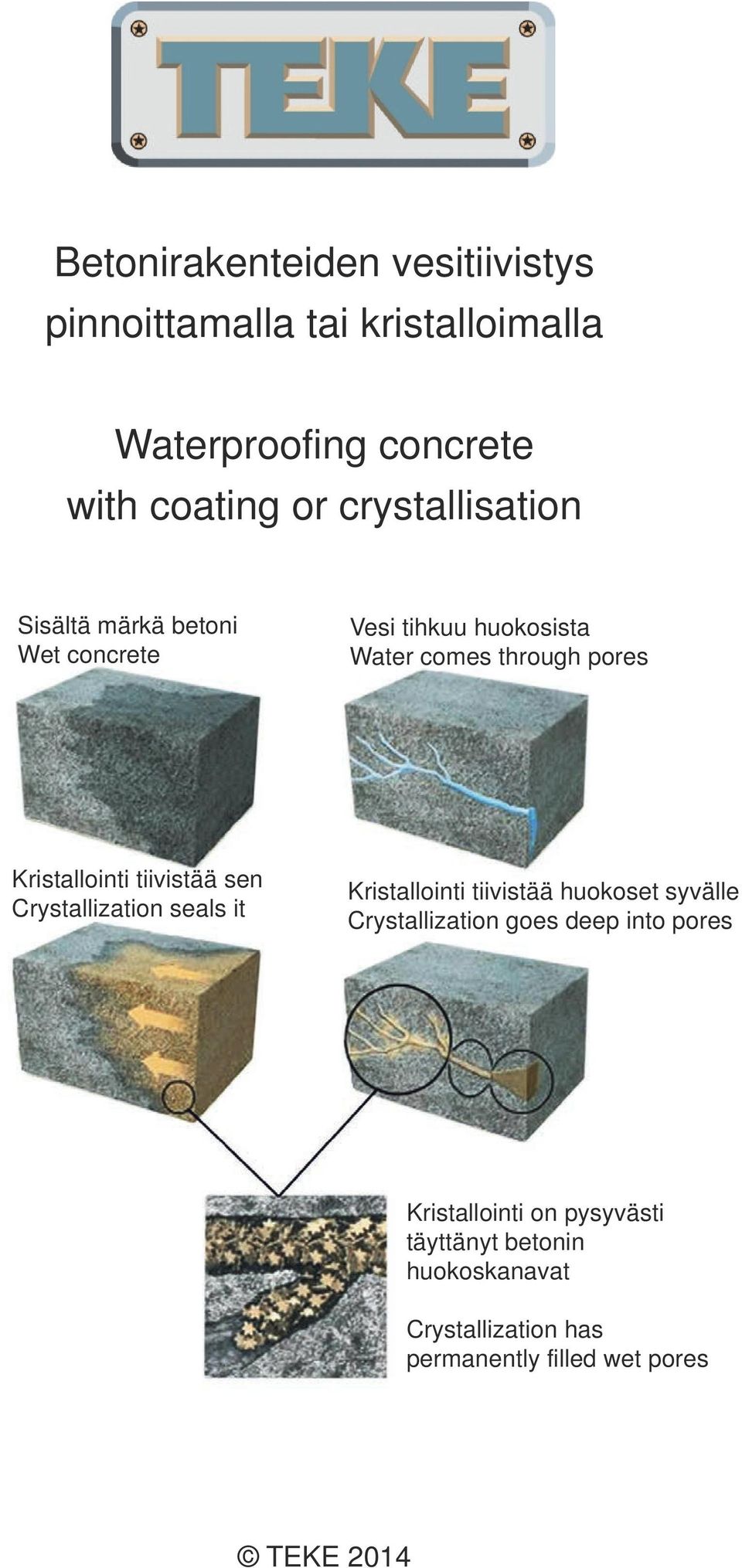

6 Betonirakenteiden vesitiivistys pinnoittamalla tai kristalloimalla Waterproofing concrete with coating or crystallisation Sisältä märkä betoni Wet concrete Vesi tihkuu huokosista Water comes through pores Kristallointi tiivistää sen Crystallization seals it Kristallointi tiivistää huokoset syvälle Crystallization goes deep into pores Kristallointi on pysyvästi täyttänyt betonin huokoskanavat Crystallization has permanently filled wet pores

7 Kosteuskriittisiä betonirakenteita on eri aloilla runsaasti. Kristallointi vesitiivistysmenetelmä on ratkaisu moneen kohteeseen (myös juomavesikohteisiin). Wet concrete is a problem in many constructions. Waterproofing with crystallization is a solution for many places (potable water approved). 4 metrin vesikerroksen paineella yläpuolella vuotanut katto on tiivistetty alapuolelta. Vuoto on täysin loppunut. The ceiling that leaked, with a pressure of 4 meters of water on top, has been waterproofed from below. The leak has been completely eliminated. Joustava sementtipohjainen vesitiivistys Liuotin vapaa ympäristöystävällinen Asennetaan kostealla tai märälle pinnalle Pysyvästi joustava,venyminen jopa 115 % ASTM a Juomavesihyväksytty Kestää kovaa hydrostaattista painetta (testattu jopa 70m vesipatsas positiiviselta puolelta) Halkeamien silloituskyky 2,5mm asti ASTM C 836:95 Flexible cementitious waterproofing Solvent free environmentally friendly Applied to moist or damp substrates Permanently flexible coating, elongation up to 115% acc. to ASTM a Potable water approved Resists strong hydrostatic pressure (tested up to 70 m water head, positive side) Crack bridging capability up to 2.5 mm in accordance with ASTM C 836:95

8 TEKEn Polyurea luodinkestävän luja pinnoitemateriaali TEKE's Polyurea Bulletproof coating material Polyurea on nopeasti kovettuva 2 komponenttinen pinnoite. Se kovettuu kosketuskuivaksi jopa 5 sekunnissa. Tämä mahdollistaa pinnoitettavan alueen nopean käyttöönoton. Polyurea is fast setting 2K coating. It cures tack free in 5 seconds. Fast cure time reduces back in service time significantly. Polyurealla on hyvä kemikaalien kesto. Sitä voidaan soveltaa lukemattomissa kohteissa, kuten altaissa ja säiliöissä. Kuvassa juomavesitornin pinnoitus polyurealla. Polyurea has great chemical resistance. It is ideal for example to basins and tanks. In the picture coating of a potable water tank.

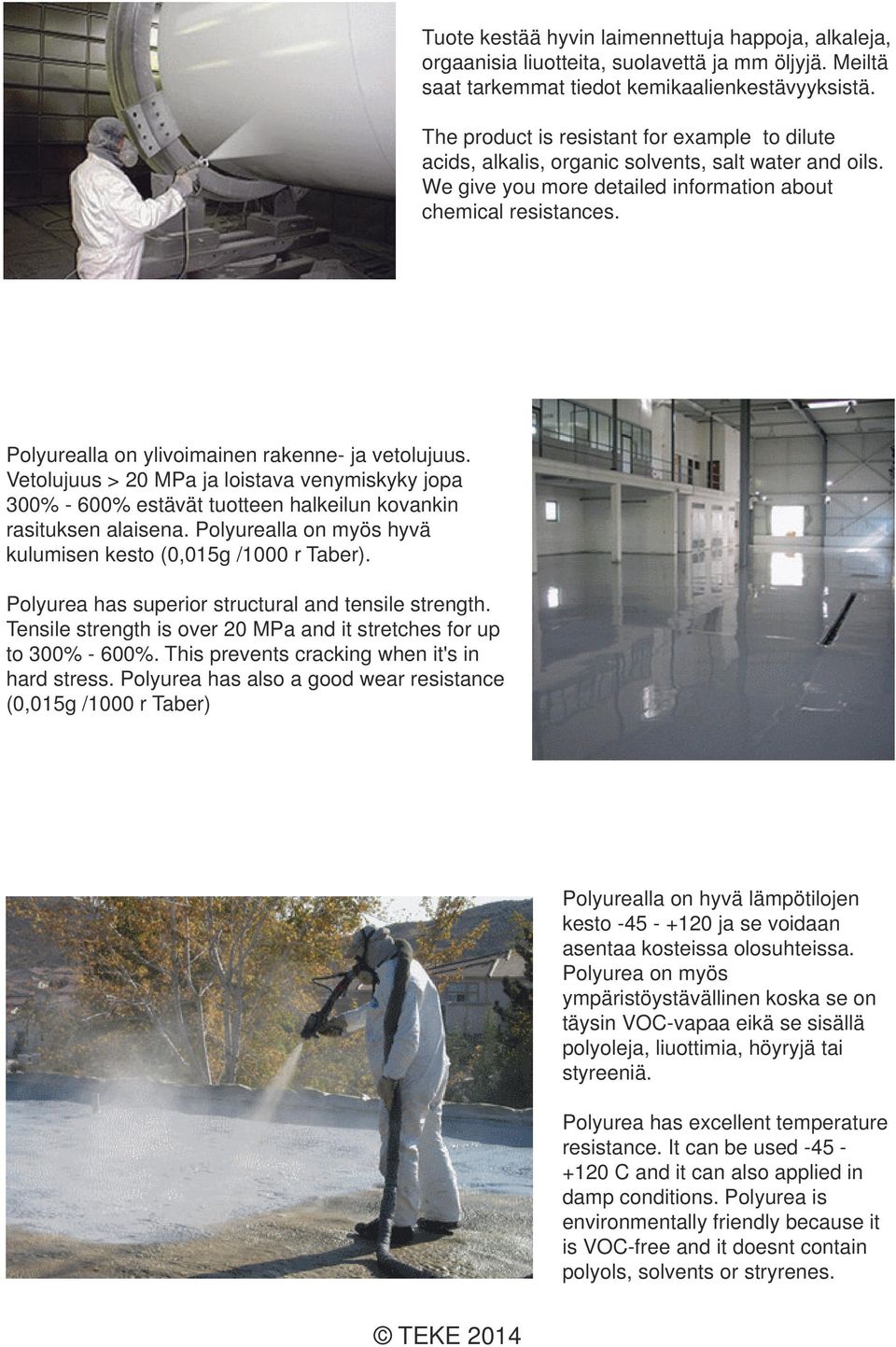

9 Tuote kestää hyvin laimennettuja happoja, alkaleja, orgaanisia liuotteita, suolavettä ja mm öljyjä. Meiltä saat tarkemmat tiedot kemikaalienkestävyyksistä. The product is resistant for example to dilute acids, alkalis, organic solvents, salt water and oils. We give you more detailed information about chemical resistances. Polyurealla on ylivoimainen rakenne ja vetolujuus. Vetolujuus > 20 MPa ja loistava venymiskyky jopa 300% 600% estävät tuotteen halkeilun kovankin rasituksen alaisena. Polyurealla on myös hyvä kulumisen kesto (0,015g /1000 r Taber). Polyurea has superior structural and tensile strength. Tensile strength is over 20 MPa and it stretches for up to 300% 600%. This prevents cracking when it's in hard stress. Polyurea has also a good wear resistance (0,015g /1000 r Taber) Polyurealla on hyvä lämpötilojen kesto ja se voidaan asentaa kosteissa olosuhteissa. Polyurea on myös ympäristöystävällinen koska se on täysin VOC vapaa eikä se sisällä polyoleja, liuottimia, höyryjä tai styreeniä. Polyurea has excellent temperature resistance. It can be used C and it can also applied in damp conditions. Polyurea is environmentally friendly because it is VOC free and it doesnt contain polyols, solvents or stryrenes.

10 Voimakattiloiden eri lämpöpintojen puhdistus TEKEn kehittämällä tekniikalla Cleaning of different power plant heat surfaces using technique developed by TEKE Voimalaitoksen lämmönsiirtoelementtien puhtaus on oleellinen tekijä kustannustehokkuuden saavuttamiseksi. The cleanliness of power plant heat exchange elements is a vital factor for economical power production. Yläreunassa näkyy kerrostuma, joka on alareunasta poistettu. Puhdistuksen jälkeen kattilan hyötysuhde kasvaa merkittävästi. At the top left corner a deposit layer is seen, which was removed at the bottom. After the cleaning the efficiency of the power plant increases remarkably.

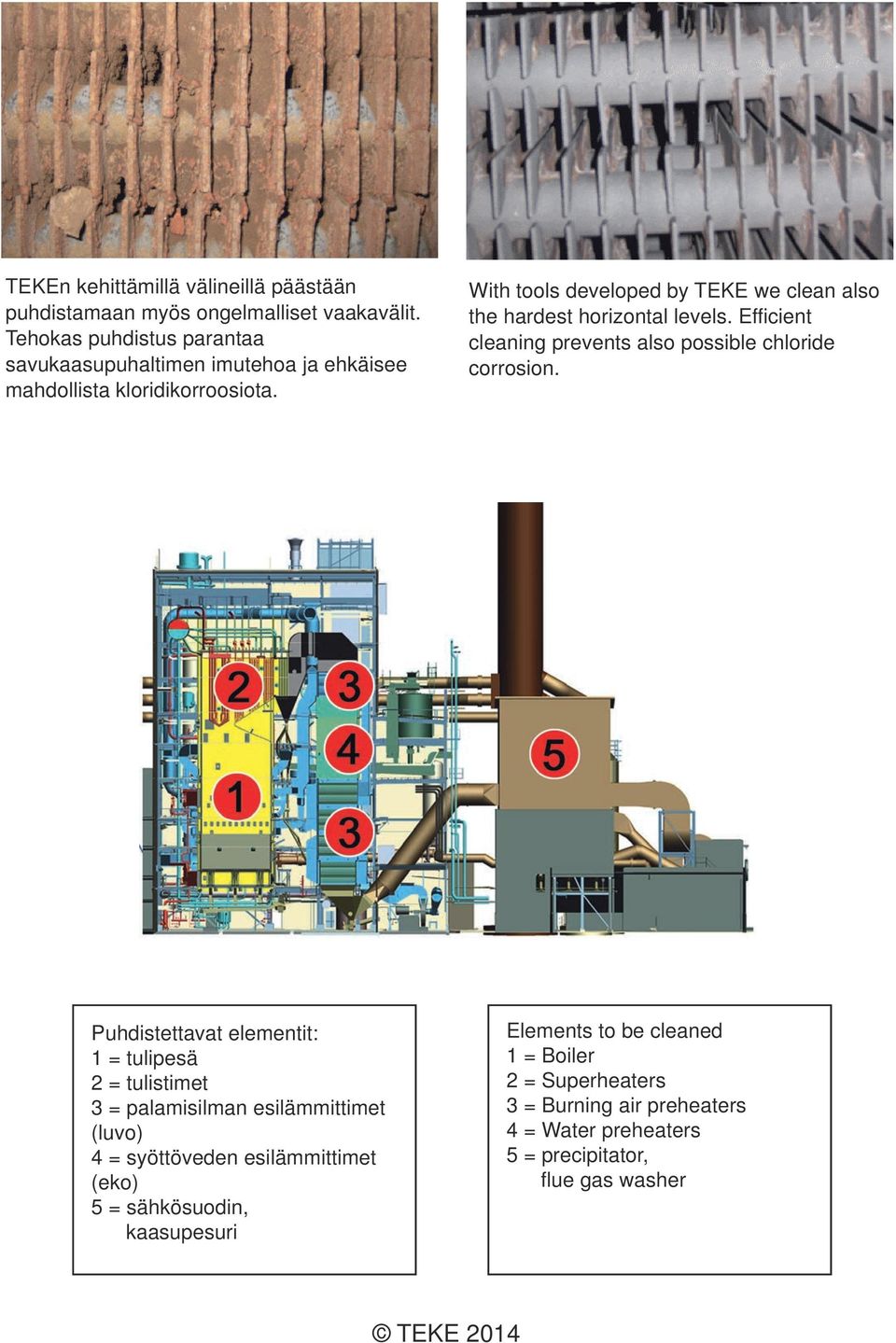

11 TEKEn kehittämillä välineillä päästään puhdistamaan myös ongelmalliset vaakavälit. Tehokas puhdistus parantaa savukaasupuhaltimen imutehoa ja ehkäisee mahdollista kloridikorroosiota. With tools developed by TEKE we clean also the hardest horizontal levels. Efficient cleaning prevents also possible chloride corrosion. Puhdistettavat elementit: 1 = tulipesä 2 = tulistimet 3 = palamisilman esilämmittimet (luvo) 4 = syöttöveden esilämmittimet (eko) 5 = sähkösuodin, kaasupesuri Elements to be cleaned 1 = Boiler 2 = Superheaters 3 = Burning air preheaters 4 = Water preheaters 5 = precipitator, flue gas washer

12 Lähes pölytön puhallusmenetelmä kiillotukseen, puhdistukseen ja profilointiin Almost dust free blasting resulting excellent surface profile TEKE käyttää lähes pölytöntä, eritäin hyvän pintaprofiilin tuottavaa puhallusta lähes kaikissa töissään. Almost all of TEKE s works are done using dust free blastings, that gives an excellent surface profile. Hiekkapuhalluksessa pöly leviää ympäristöön. In sandblasting, dust is spread to the environment. TEKEn menetelmässä puhallussieni poimii pölyn itseensä eikä pöly leviä. In the method TEKE uses, blasting sponges collect the dust so it is not spread.

13 Puhalletun pinnan profiili tarkistetaan ja optimoidaan tarkoitukseen parhaiten sopivaksi. Pölyttömyyden ansiosta puhallus voidaan suorittaa suoraan kohteessa Thanks to the dust free blasting, the work can be done at the spot. The profile ot the blasted surface is checked and optimized to be the best for the particular application. Osa ennen puhallusta Part before blasting Puhalluksen jälkeen After blasting Pinnoituksen jälkeen After coating

14 Hellävarainen Sponge Jet puhallus turbiinien eri komponenteille Cleaning of turbine parts with Sponge Jet Kaikki kaasu ja höyryturbiinien osat voidaan puhdistaa hellävaraisesti ja pölyttömästi Sponge Jet menetelmää hyödyntäen. Menetelmä ei vaurioita herkimpiäkään osia, kuten välitiivisteitä. All parts of gas and steam turbines can be gently cleaned with dust free Sponge Jet method. The method does not damage the most sensitive parts, such as seals.

15 Kaasuturbiini hallissa tärkeimmät osat suojattuina. Turbiinin ympärille on rakennettu kevyt metallikehikko. Critical parts of the gas turbine are protected with plastic and a light structure is build around the turbine. TEKEn menetelmällä turbiinin osat voidaan puhdistaa hellävaraisesti vahingoittamatta niitä. Menetelmän pölyttömyyden ansiosta turbiini voidaan puhdistaa myös turbiinisalissa, jolloin kalliit ja riskialttiit kuljetukset jäävät pois. With TEKE's method the turbine can be cleaned gently. Method is also dust free, that means that the turbine can be cleaned on site and we dont have to worry about dangerous and expensive transports. TEKEn puhdistama höyryturbiinin oli esillä Helsingin Energian messuosastolla Teolliset Palvelut 2011 messuilla. Turbiini keräsi paljon kiinnostuneita ihmisiä ympärilleen. Samalla menetelmällä puhdistetaan tehokkaasti myös vaikeampi kuumapää. A steam turbine blasted by TEKE was presented on Industrial Services and Maintenance fair The turbine attracted a lot of people. Also the heat end of a turbine can be blast with same efficiency.

16 Pintakäsittelypalvelut vuosikymmenien kokemuksella: Surface treatments with decades of experience: TEKE Oy Laskutus ja käyntiosoite: Kivistönkuja Valkeala Y tunnus Fax. (05) Puh Sähköpostit ovat muotoa etunimi.sukunimi@teke.fi Myynti: Toimitusjohtaja Esa Moilanen Puh Pohjois Suomi Rauli Harmoinen Puh Etelä Suomi Marko Lehtovaara Puh Myynti ja markkinointi / Toimisto Taneli Miettinen Puh Asennus: Projektipäällikkö Simo Tynys Puh Työnjohtaja Seppo Aalto Puh
