1 Suomen luonnonsuojeluliitto on myöntänyt Ekoenergia-merkin TEKEn TCT-puhdistukselle (kuivapuhalluspuhdistukselle) osoituksena sen energiatehokkuutta edistävästä vaikutuksesta. TEKE s powerplant dry blast cleaning concept has achieved Ekoenergy-logo. It was granted to TEKE due to TCT-concept s environmental protection qualities. Betonin kristallointitiivistys Waterproofing concrete by crystallisation Betonin pinnoitus Coating of concrete Rakenteiden hiilikuituvahvistus Strengthening of constructions with carbon fibre Metallin pinnoitus Coating of metal Nanoteknologia ja pinnoitekehitysnanotechnology and development of coatings Tulevaisuus? Future? Voimalaitospuhdistus Power plant cleaning TEKE - TAKUU Laadukkaat ja räätälöidyt TEKE - palvelut teidän tarpeisiinne TEKE - GUARANTEE High-quality and customized TEKE services for your needs

2 Metallin korjaus ja pinnoitus mekaanista ja kemiallista kulumista kestäväksi Repair and coating of metal to make it stand mechanical and chemical wear Kemikaalit Chemicals Kuluminen ja eroosio Abrasion and erosion Korroosio Corrosion Kavitaatio Cavitation

3 Metallin pinnoituskohteita Coating applications for metal Savukaasuputken pinnoitus Coating of flue gas pipeline Vesisäiliön pinnoitus Coating of a water tank Pinnoitettu bioruuvi Very abrasion resistant screw by TEKE Telaosien pinnoitus Coating of roll parts TEKEn eri pinnoitteita siirtoruuvissa Several TEKE's coatings on a screw Lämmönvaihtimen päätyjen pinnoitus Coating of the heat axchanger end plates

4 Betonin korjaus ja pinnoitus mekaanista ja kemiallista kulumista kestäväksi Repair and coating of concrete to make it stand mechanical and chemical wear Kemikaalit Chemicals Kuluminen Abrasion Betonipöly Concrete dust Raudoitusverkko Rebar Kuivumishalkeamat Shrinkage cracks Halkeilu Cracking Saumat Joints Teräskorroosio Steel corrosion Pakkasrapautuminen Frost Damage

5 Betonin pinnoituskohteita Coating applications for concrete Altaan sisäpuolen pinnoitus Coating of clarifier Prosessilattia Process floor Väkevän rikkihappon varoallas Concentrated sulphuric acid secondary basin Vesiallas (vasemmalla ennen pinnoitusta) Water basin (left before coating) Selkeytinaltaan reunan korjauspinnoitus. Repair coating of clarifier Ruuvipumpun kaukalon korjauspinnoitus Repair coating of screw chamber

6 Rakenteiden vahvistus hiilikuitukomposiiteilla Strengthening of constructions with carbon fibre composites

7 Hiilikuitulaminaatin paino on viidennes teräksen painosta ja se on monta kertaa terästä lujempaa. Rakenteeseen kiinnitettynä se on turvavyö, joka parantaa rakenteen kestävyyttä. Weight of carbon fibre laminate is only one fifth of steel, but it is several times stronger. It provides a safety belt that increases the strength of constraction when attached into it. Rautapalkkivahvistus vai hiilikuituvahvistus? Double T-rail or carbon fibre strenghtening? I Koko, rautapalkki steelbar hiilikuitu carbon fibre Edullinen, nopea ja lähes huomaamaton tapa vahvistaa rakenteita Carbon fibre - easy method to strenghten constructions paino, tilantarve ja kestävyys! Rakenteiden vahvistus S&P M514 (50x1,4mm) hiilikuidulla vastaa vahvuudeltaa 18cm korkeaa rautapalkkia. Kuvassa sama suhde pienempänä. Size, weight, space and strength! S&P M514 (50x1,4mm) carbon fibre gives the same strength as 18 cm high steelbar. In the picture same dimension in smaller size.

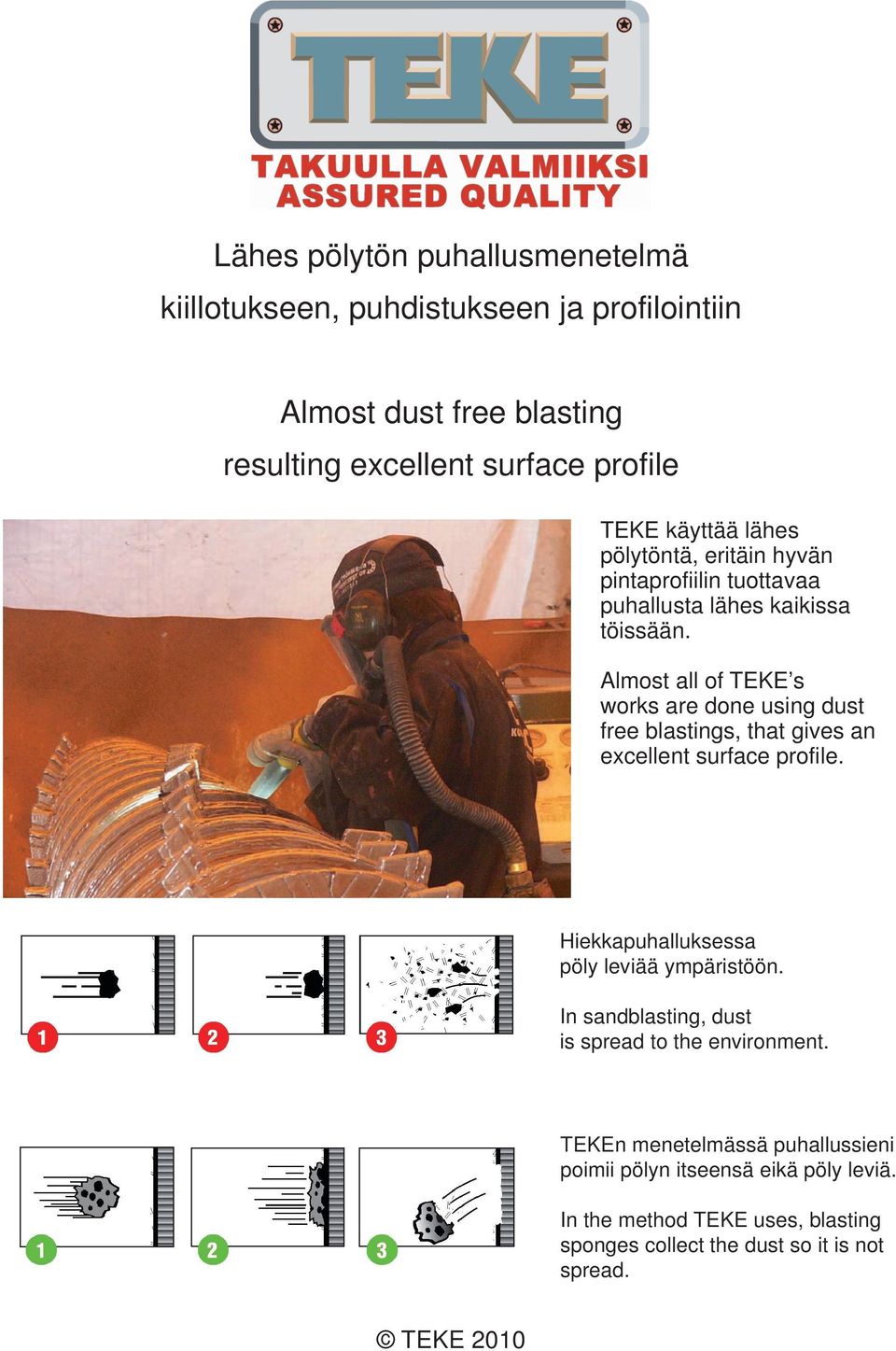

8 Lähes pölytön puhallusmenetelmä kiillotukseen, puhdistukseen ja profilointiin Almost dust free blasting resulting excellent surface profile TEKE käyttää lähes pölytöntä, eritäin hyvän pintaprofiilin tuottavaa puhallusta lähes kaikissa töissään. Almost all of TEKE s works are done using dust free blastings, that gives an excellent surface profile. Hiekkapuhalluksessa pöly leviää ympäristöön. In sandblasting, dust is spread to the environment. TEKEn menetelmässä puhallussieni poimii pölyn itseensä eikä pöly leviä. In the method TEKE uses, blasting sponges collect the dust so it is not spread.

9 Puhalletun pinnan profiili tarkistetaan ja optimoidaan tarkoitukseen parhaiten sopivaksi. Pölyttömyyden ansiosta puhallus voidaan suorittaa suoraan kohteessa Thanks to the dust free blasting, the work can be done at the spot. The profile ot the blasted surface is checked and optimized to be the best for the particular application. Osa ennen puhallusta Part before blasting Puhalluksen jälkeen After blasting Pinnoituksen jälkeen After coating

10 Betonirakenteiden vesitiivistys kristalloimalla Waterproofing concrete structures by crystallisation Sisältä märkä betoni Wet concrete Vesi tihkuu huokosista Kristallointi tiivistää sen Crystallization seals it Kristallointi tiivistää huokoset syvälle Crystallization goes deep into pores Kristallointi on pysyvästi täyttänyt betonin huokoskanavat Crystallization has permanently filled wet pores

11 Kosteuskriittisiä betonirakenteita on eri teollisuuden aloilla runsaasti. Kristallointivesitiivistysmenetelmä on ratkaisu moneen kohteeseen. Wet concrete is a problem in many industrial constructions. Waterproofing with crystallization is a solution for many places. 4 metrin vesikerroksen paineella yläpuolella vuotanut katto on tiivistetty alapuolelta. Vuoto on täysin loppunut. The ceiling that leaked, with a pressure of 4 meters of water on top, has been waterproofed from below. The leak has been completely eliminated.

12 Voimalaitosten lämmönsiirtoelementtien puhdistus TEKEn kehittämällä tekniikalla Cleaning of power plant heat exchange elements using technique developed by TEKE Suomen luonnonsuojeluliitto on myöntänyt Ekoenergia-merkin TEKEn TCT-puhdistukselle osoituksena sen energiatehokkuutta edistävästä vaikutuksesta. TEKE s powerplant dry blast cleaning concept has achieved Ekoenergy-logo. It was granted to TEKE due to TCT-concept s environmental protection qualities. Voimalaitoksen lämmönsiirtoelementtien puhtaus on oleellinen tekijä kustannustehokkuuden saavuttamiseksi. The cleanliness of power plant heat exchange elements is a vital factor for economical power production. Yläreunassa näkyy kuonakerros, joka on alareunasta poistettu. Puhdistuksen jälkeen kattilan hyötysuhde kasvaa merkittävästi. At the top-left corner a deposit layer is seen, which was removed at the bottom. After the cleaning the efficiency of the power plant increases remarkably.

13 Luvon paine-ero pieneni puhdistuksen jälkeen kahdestatoista kuuteen mbar:iin. The pressure difference of the air preheater. was reduced from 12 to 6 mbar after the cleaning of the plant. Puhdistettavat elementit: 1 = tulipesä 2 = tulistimet 3 = palamisilman esilämmittimet (luvo) 4 = syöttöveden esilämmittimet (eko) 5 = sähkösuodin, kaasupesuri Elements to be cleaned 1 = Boiler 2 = Superheaters 3 = Burning air preheaters 4 = Water preheaters 5 = precipitator, flue gas washer

14 Pinnoitteiden kehitys ja nanoteknologian hyödyntäminen Development of coatings and utilization of nanotechnology Eräällä TEKEn polymeeripinnoitteista on muotomuisti. Sen ansiosta siitä tehty kappale palaa alkuperäiseen muotoonsa iskun jälkeen. One of TEKE's polymer coatings has a shape memory. Because of that, the object made of it returns back to its original shape after an impact. Vasemmalla on pinnoittamaton, keskellä hydrofobiseksi (vesipakoiseksi) ja oikealla hydrofiiliaseksi (vesihakuiseksi) käsitelty alue. On the left an uncoated surface, in the middle hydrophobic and on the right hydrophilic coating. Hiilinanoputkilla lisätään pinnoitteen sitkeyttä, lujutta, lämmönkestävyyttä ja sähkönjohtavuutta. Carbon nanotubes are added to the coating to increase the stiffness, strenght, temperature resistance and electro conductivity.

15 TEKEn hajuton ja haitta-aineeton pinnoitus täyttää myös kaikkein tiukimmat elintarviketeollisuuden vaatimukset. Haitallisia kaasuja ei vapaudu käytännöllisesti katsoen lainkaan sekoituksen, levityksen, eikä kovettumisen aikana. TEKE's odourless and harmful chemical free, coating meet's demanding food industry's requirements. Harmful gases are not released practically at all, when mixed, applied or hardened. TEKEn pinnoitteita voidaan levittää myös ruiskuttamalla ja sitä voidaan modifoida mm. lujutta, kemikaalienkestävyyttä, likaahylkivyyttä ja antibakteerisuutta lisäävillä ominaisuuksilla. TEKE's coatings can also be spread by spraying. hybrid coating can also be modified with features that increase e.g. its strenght, chemical resistance, self cleaning and antibacterial properties. TEKE:n MSS 585 nanoepoksi punaisella väripastalla betoniin imeytettynä TEKE's MSS 585 nanoepoxy with red colour paste penetrated into concrete brick
