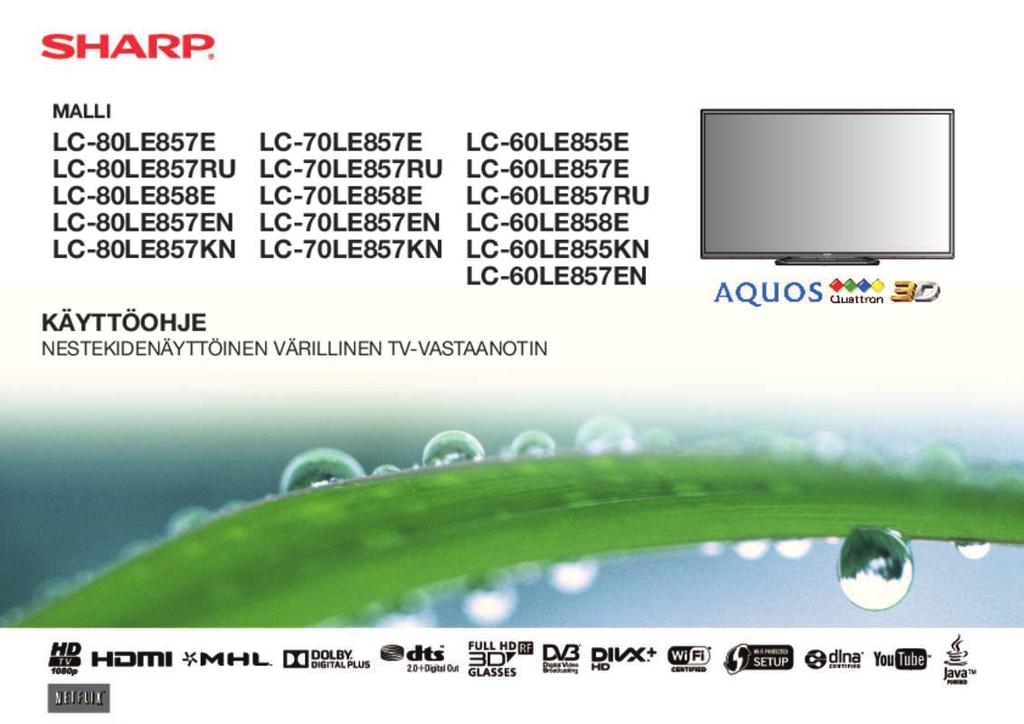

Käyttöoppaasi. SHARP LC60/70/80LE85XE/RU/EN/KN

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle SHARP LC60/70/80LE85XE/RU/EN/KN. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä 66 NETFLIX...66 Net TV:n toiminnot D-kuvan katselusta nauttiminen Ennen 3D-lasien käyttöä D-lasien valmistelu D-lasien käyttö..70 3D-toimintoa koskevia huomautuksia D- ja 2D-kuvien näyttömuoto.

3 D-kuvien katselu Televisioasetusten määrittäminen 3D-kuvien katselun tehostamiseksi Tekniset tiedot 3D-lasit (myydään erikseen) Vianmääritys 3D-kuvat.. 77 LIITE.78 Vianmääritys TV-vastaanottimen päivittäminen DVB-T/T2/C/S*/ S2*:n kautta Päivitystietojen noutaminen.

4 ...80 Tietoa laitteen ohjelmalisensseistä...81 Netflix-sovelluksen käytöstä poisto toiminto TV-vastaanottimen päivittäminen USB:n/verkon kautta Tavaramerkit..82 Net TV:n ohjelmistolisenssit Vastuunvapauslausekkeet internet-käyttöisille palveluille 83 Tekniset tiedot...84 Tekniset tiedot (Langaton LAN USB -sovitin)..85 Ympäristötiedot...

5 ...86 TV-vastaanottimen asennus seinälle Seinätelinesarjan tekninen erittely Mittauspiirrokset EU:n energiamerkintä televisioille * Vain sarja 857 HUOMAA Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. Tässä käyttöohjeessa käytetyt esimerkit perustuvat 60 tuuman malleihin. 1 Esittely Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Puhdista likainen paneeli hellästi pehmeällä ja kostealla saattavat vaurioittaa tai rikkoa TVvastaanottimen Jalusta Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa, pidintä tai pöytää. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/ tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TVvastaanottimen tai muiden painavien esineiden alle. Kuulokkeet Älä säädä äänenvoi lasiosa voi vaurioitua, mikä voi aiheuttaa loukkaantumisen vaaran. Käytä vain määriteltyyn tarkoitukseen olevia 3Dlaseja. 3D-lasit päässä ei saa liikkua ympäriinsä. Ympäröivä alue vaikuttaa pimeältä, mikä voi aiheuttaa putoamisen tai muita loukkaantumisia aiheuttavia onnettomuuksia. 3D-lasien hoitaminen 3D-lasien linssit saadaan puhdistaa vain oheisella pyyhkeellä. Poista pöly ja lika pyyhkeestä. Pyyhkeessä oleva pöly tai lika voi aiheuttaa naarmuja. Älä käytä liuottimia kuten bentseeniä ja ohenteita, koska niiden käyttö voi vahingoittaa pinnoitetta. Varo 3D-lasien puhdistuksen aikana, ettei vettä tai muita nesteitä pääse kosketuksiin lasien kanssa. Silloin kun 3D-laseja ei käytetä, säilytä niitä aina oheisessa kotelossa. 3D-lasien säilytyksessä on vältettävä erittäin kosteita tai kuumia paikkoja. 3D-kuvien katselu Jos kärsit huimauksesta, pahoinvoinnista tai muista vaivoista 3D-kuvien katselun aikana, lopeta käyttö ja anna silmien levätä. Älä käytä 3D-laseja, jos niissä on säröjä tai ne ovat rikki. VAROITUS Voit estää tulipalon leviämisen pitämällä aina kynttilät tai muun avotulen kaukana tästä tuotteesta. 3D-lasit (AN-3DG40, myydään erikseen) Tahattoman nielemisen estäminen Pidä tämä varuste poissa pienten lasten ulottuvilta. Pienet lapset saattavat niellä vahingossa näitä osia. Jos lapsi nielee vahingossa jonkin näistä osista, ota välittömästi yhteyttä lääkäriin. Ei saa purkaa osiin Älä pura osiin tai muokkaa 3D-laseja paitsi paristoja kierrätettäessä. 3D-laseja ei saa purkaa osiin tai muokata. Litiumparistoa koskeva varoitus Paristoja ei saa altistaa liialliselle kuumuudelle, kuten suoralle auringonpaisteelle tai avotulelle. Vaihda paristo vain samanlaiseen tai vastaavaan paristoon. Paristo voi räjähtää, jos se vaihdetaan virheellisesti. Aseta paristot niin, että niiden navat vastaavat paristokotelon merkintöjä (+ ja ). Noudata oikeaa käytäntöä ladatessasi paristoa. Pariston virheellinen lataaminen voi vahingoittaa paristoa tai aiheuttaa kemikaalien vuotamista paristosta, mikä vastaavasti taas voi aiheuttaa tulipalon, loukkaantumisen tai vahinkoja.

6

7 3 Esittely Vakiovarusteet Kauko-ohjain ( x 1) AAA -koon paristo ( x 2) Erilliset varusteet Luettelossa mainitut erilliset varusteet ovat saatavilla tälle nestekidenäyttöiselle värilliselle TV-vastaanottimelle. Ne voidaan hankkia paikallisesta liikkeestä. Erillisiä lisävarusteita saattaa tulla myyntiin enemmänkin lähitulevaisuudessa. Kun hankit varusteita, lue yhteensopivuustiedot uusimmasta esitteestä ja tarkista, onko kyseistä varustetta saatavilla. Numero Osan nimi Kiinnike seinälle kiinnitystä varten (60/70 tuuman malleille) 3D-lasit Osan numero AN-52AG4 AN-3DG40 Huomautuksia Merkki c osoittaa TV-ruudun keskikohdan sijainnin. Katso käyttöä koskevat tarkemmat tiedot 3D-lasien käyttöohjeesta. Sivut 7 ja 9 Sivu 7 1 Jalusta ( x 1) 2 60/70 tuuman malleille 80 tuuman malleille Sivu 5 Sivu 6 Langaton LAN USB -sovitin (WN8522D 7-JU) ( x 1) Verkkojohto ( x 1) (Vain 80 tuuman malleille) Sivu 65 Alkusäätöjen opas (painettu asiakirja) Tärkeitä turvallisuutta koskevia huomautuksia (painettu asiakirja) Sivu 10 4 Valmistelutoimet Jalustan kiinnittäminen (60/70 tuuman malleille) Irrota verkkojohto ennen kuin kiinnität (tai irrotat) jalustan. Ennen työn aloittamista pane jokin liina pinnalle, jolle TV asetetaan. Näin voit estää pinnan vahingoittumisen. Jalustan kiinnittämiseen tarvitaan vähintään kaksi henkilöä. 3 Aseta jalusta TV:n pohjassa oleviin aukkoihin (pidä kiinni jalustasta, jotta se ei putoa reunalta). Varmista, että jalusta on asennettu kunnolla televisioon. Virheellinen asennus aiheuttaa TVvastaanottimen kallistumisen. Pehmike 5 Jalustan kannen kiinnittäminen. 1 Aseta jalustan kansi paikalleen. 2 Asenna ja kiristä M4-ruuvi (pituus: 8 mm) jalustan kannessa oleviin reikiin. Kiristä ruuvi painamalla jalustan pohjaa television puolelle. M4 ruuvi HUOMAUTUS Kiinnitä jalusta oikeassa suunnassa. Ohjeita on ehdottomasti noudatettava. Jalustan virheellinen asennus saattaa aiheuttaa TV:n kaatumisen. Kun jalusta on liitetty TV-vastaanottimeen, älä pidä jalustasta kiinni, kun pystytät tai asennat TV:n, siirrät sitä tai asetat sen paikalleen. Älä poista jalustaa TV:stä, paitsi jos käytät sen asennukseen seinäkiinnikettä. 1 Tarkista, että jalustan mukana on toimitettu 9 ruuvia (neljä M6-ruuvia, neljä M5-ruuvia sekä yksi M4-ruuvi). 2 Asenna tukipaikka jalustan alustaan. 1 Aseta tukipaikan hampaat jalustan alustaan. 2 Kiinnitä tukipaikka ja alusta M6-ruuveja 4 Asenna ja kiristä M5-ruuvit (pituus: 14 mm) television takaosan reikiin. M5 ruuvia HUOMAA Voit irrottaa jalustan suorittamalla yllä kuvatut vaiheet päinvastaisessa järjestyksessä. Tämän tuotteen mukana ei toimiteta ruuviavainta. Varo, etteivät sormesi jää asennustoimenpiteen aikana TV-vastaanottimen ja lattian väliin. Televisiota voi kääntää enintään 20 astetta oikealle ja vasemmalle. (pituus: 16 mm) ja ruuvitalttaa käyttämällä. M6 ruuvia HUOMAA Kiristä ruuvit reikiin, joihin on merkitty b. 5 Valmistelutoimet Jalustan kiinnittäminen (80 tuuman malleille) Irrota verkkojohto ennen kuin kiinnität (tai irrotat) jalustan. Ennen työn aloittamista pane jokin liina pinnalle, jolle TV asetetaan. Näin voit estää pinnan vahingoittumisen. Jalustan kiinnittämiseen tarvitaan vähintään kaksi henkilöä. 3 Aseta jalusta TV:n pohjassa oleviin aukkoihin (pidä kiinni jalustasta, jotta se ei putoa reunouml;skään anna kaukoohjaimen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos TV:n kaukoohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta. Paristojen hävittämisessä huomioitavaa Mukana toimitetut paristot eivät sisällä vahingollisia aineita, kuten kadmiumia, lyijyä tai elohopeaa. Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousjätteiden mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin. 7 Osien nimet ja toiminnot TV (edestä/sivulta katsottuna) a (Valmiustila/virta kytketty) MENU (Valikko) b (Tulolähde) :r/s (Ohjelma [Kanava]) i +/(Äänenvoimakkuus) TV (takaa katsottuna) jatkuu MAIN POWER -kytkin*3 SD CARD (VIDEO STORE) *4 USB 1 HDMI 1 (HDMI/ARC) HDMI 2 (HDMI) HDMI 3 (HDMI) HDMI 4 (HDMI/MHL) Tämä paneeli lähettää signaalia käyttämiäsi 3D-laseja kohti, kun katsot 3D-kuvia. lisätietoja on sivulla 76. I 3D-toiminto: Sininen valaistus 2D-toiminto: Valkoinen valaistus RS-232C PC EXT 1 (RGB) EXT 2 (VIDEO/AUDIO (L/R)) TV (takaa katsottuna) C. I. (COMMON INTERFACE) *2 K Kun MAIN POWER -kytkin on pois päältä (a), sähkönkulutus laskee 0,01 W tai alle. Virta ei kytkeydy kuitenkaan kokonaan pois päältä, toisin kuin virtajohdon ollessa irti. L Kun kuulokkeet liitetään OUTPUT-liittimeen, ääni voidaan tuottaa kaiuttimista (sivu 48). VAROITUS Liiallinen korvakuulokkeiden tai tavallisten kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa. Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. J Sekä HDMI 2- että PC-liittimet voivat käyttää samaa äänituloliitintä (HDMI 2/PC AUDIO (L/R)). Oikea kohta on kuitenkin valittava Äänivalinta -valikosta (lisätietoja on sivulla 47). Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 857-sarjan malleissa. HUOMAA Käytä tietyillä mitoilla määriteltyä tuotetta, jotta HDMI-kaapeliin/USB-laitteeseen saadaan paras mahdollinen yhteys. HDMI: runko: (syvyys) 12 mm tai vähemmän/(pituus) 32 mm tai vähemmän USB: runko: (syvyys) 10 mm tai vähemmän/(pituus) 57 mm tai vähemmän Liitin: (syvyys) 7 mm tai vähemmän 8 Osien nimet ja toiminnot Kauko-ohjain LC-60LE855E LC-60LE857E/RU LC-60LE858E LC-70LE857E/RU LC-70LE858E LC-80LE857E/RU LC-80LE858E LC-60LE855KN LC-60LE857EN LC-70LE857EN/KN LC-80LE857EN/KN Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 857-sarjan malleissa.

8 7 >a (Valmiustila/virta kytketty) (sivu 19) ATV Siirtyminen tavalliseen analogiseen TVtoimintoon. DTV Siirtyminen digitaaliseen TV-toimintoon. SAT Siirtyminen satelliittitoimintoon. RADIO DTV/SAT: Kytke radio- ja tietomuodon välillä. Kun DVB välittää vain datalähetystä (ei radiolähetystä), radiolähetys ohitetaan. EXT MEDIA -painikkeet EXT MEDIA -painikkeita käytetään AQUOS LINK -toimintoihin ja USBtallennustoimintoihin jne. AQUOS LINK (sivut 31_34): Käytä vuorovaikutteisesti järjestelmän yhteensopivia laitteita yhdellä kaukoohjaimella. USB-tallennus (sivut 51_54): Tallenna ohjelma, jota katsot. Numeropainikkeet 0_9 Säädä kanava. Näppäile halutut numerot. Säädä sivu teksti-tv-muodossa. Kirjainten näppäily numeropainikkeilla on käytettävissä vain MHP-palveluissa (vain sarja 858). Kun jokin viidestä Pohjoismaasta (Ruotsi, Norja, Suomi, Tanska tai Islanti) valitaan alustavan automaattisen asennuksen maa-asetuksissa (sivu 15), DTV-palvelut ovat nelinumeroisia. Kun jokin muu maa on valittuna, DTVpalvelut ovat kolminumeroisia. A (Palautus takaisin) Paluu edelliseen valittuun kanavaan tai ulkoiseen tuloon. # (sivu 36) Ääni-/kuva-asetusten valinta. f (Laajakuvamuoto) (sivut 46, 58 ja 59) Valitse laajakuvamuoto. 7 (Äänimuoto) (sivu 20) Valitse moniäänimuoto. 8 i+/- (Äänenvoimakkuus) Suurenna tai pienennä TV:n äänenvoimakkuutta. 9 e (Vaimennus) TV:n ääni päälle tai pois päältä. 0 D (HOME) Tuo HOME -ruutu esiin ja nauti internetyhteydestä ja kotiverkkotoiminnoista sekä tee TV-vastaanottimeen asetuksia. Q 3D (sivut 68_77) Valitse joko 3D- tai 2Dkuvien katselu. W a/b/c/d (Kohdistin) Valitse haluamasi kohta. ; Komennon suorittaminen. ATV/DTV/SAT: Näytä KAN.lista, kun mitään muuta Valikko -ruutua ei ole käynnistetty. KAN.lista ei tule näkyviin, vaikka OK painetaan, MHP-sovellusta suoritettaessa (sivu 26). Jos näin on, voit näyttää KAN.lista -luettelon näin: HOME > KAN.lista. E> ATV/DTV/SAT: Poistu Valikko -ruudusta. AQUOS NET+: Paluu aloitussivulle. R CONTROL (sivut 52, 54, 57 ja 66) Paneelin näyttö eräiden ruudun toimintojen käyttämiseksi. T p (Näytä tiedot) (sivu 20) Aseman tietojen (kanavan numero, signaali jne.) näyttö ruudulla. P. INFO Digitaalisen videolähetyksen (vain DTV/ SAT) kautta välitettävien ohjelmatietojen näyttö. Y b (Tulo) (sivu 19) Tulolähteen valinta. U APP (sivu 26) Näyttää MHP-sovellusluettelon (vain sarja 858). ECO (Standardi/Edistynyt/Katkaistu) (sivu 40) Valitse Virransäästö -asetus. 9 I m (Teksti-TV) (sivu 25) ATV: Näytä analoginen teksti-tv. DTV/SAT: Valinta MHEG-5 tai teksti-tv DTV/SAT:lle. O :r/s ATV/DTV/SAT: Valitse TV-kanava. AQUOS NET+: Sivujen vieritys ylös/alas. P MENU Valikko -ruutu kytketty/katkaistu (sivu 14). A EPG (sivut 22_24) DTV/SAT: EPG-ruudun näyttö. S6 (Paluu) ATV/DTV/SAT: Palaa edelliseen näyttöön. AQUOS NET+: Paluu edelliselle sivulle (tämä ei välttämättä toimi kaikissa palveluissa). D Hyödyllisten toimintojen painikkeet [ (Tekstitys) (sivut 25 ja 45) Kytke tekstityksen kielet päälle tai pois päältä. k (Näytä piilotettu teksti-tv:n osa) (sivu 25) 1 (Alasivu) (sivu 25) 3 (Pysäytys/Pito) (sivu 25) Ruudussa liikkuvan kuvan pysäytys. Teksti-TV: Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. FR/G/Y/B (Väri) -painikkeet Väripainikkeiden avulla valitaan vastaavanväriset kohdat ruudusta (esim. EPG, MHEG-5, MHP*, Teksti-TV). * MHP on käytettävissä ainoastaan 858-sarjassa. G NETFLIX-painike Tuo esiin Netflix-näytön. (Lue lisää sivulta 66.) Netflix on saatavilla tietyissä maissa. Rajoittamaton jäsenyys vaaditaan. Lisätietoja osoitteesta Pikaopas Käytön yleiskatsaus Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen. 1. Valmistelu TV:n liittäminen w 60/70 tuuman malleille w 80 tuuman malleille 2. Valmistelu TV:n säätö Paina TV:n painiketta a (sivu 19). Suorita alustava automaattinen asennus (sivu 15). w Kielisäätö w Koti/Kauppa-asetus w Maan säätö w PIN-koodin säätö HUOMAA Nippuside voidaan siirtää kohteesta Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistokkeen luokse päästään esteettä. Laitteen muoto on erilainen eri maissa. kohteeseen. w Kanavan hakusäätö Kytke vakio DIN45325-jakki (IEC 169-2) 75 q koaksiaalikaapeli. Liitä satelliittiantennikaapeli. Aseta CA-kortti CI-aukkoon häirittyjen lähetysten katsomista varten (sivu 12). Kytke AC-johto pistorasiaan. Tarkista, että TV:n takana oleva MAIN POWER -kytkin on päällä (;). Digitaalinen etsintä Maanpäällinen Kaapeli Analoginen etsintä Satelliitin etsintä Aloita kanavien haku Onnittelut! Voit nyt katsoa TV:tä. Säädä tarvittaessa antennia, jotta saat parhaan mahdollisen signaalin vastaanoton (sivu 18). *Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 857-sarjan malleissa. 10 Pikaopas 3. Päivittäinen käyttö 1 Kytke televisioon virta tai katkaise se (sivu 19) Virta voidaan kytkeä/ katkaista sekä kaukoohjaimella että TV:stä. 4. Edistyneet toiminnot 1 Käytä USB-tallennustoimintoa (sivut 52_54) 5. Nauti lisätoiminnoista 1 Liitä ulkoiset laitteet Liitännän yleisnäkymä (sivut 27_32) Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä. 2 Vaihda digitaalisten, satelliitti- ja analogisten lähetysten välillä (sivu 19) Kytke tulolähteet (sivu 19) 2 Nauti USB-tallennusvälineelle/ kotiverkkoon tallennetuista valokuvista, musiikista ja videoista (sivut 55_58) 3 Kanavien muuttaminen (sivu 19) Kanavan voi myös valita seuraavasti: HOME > KAN.lista. 3 PC-kuvan näyttö TV-ruudussa (sivut 59_63) 4 Valitse ohjelma EPG:tä käyttäen (sivut 22_24) Jos MAIN POWER -kytkin kytketään pois päältä, EPG-tiedot menetetään.

9 4 Nauti televisiolla internetpalvelusta* (sivut 13 ja 64_67) * Seuraava palvelu on nyt käytettävissä: YouTube (sivu 13) Net TV (sivut 66 67) 2 Säädä TVasetukset ja nauti internetpalvelusta. (sivut 36_50) Voit käynnistää internet-yhteyden ja kotiverkkotoiminnot sekä tehdä TVvastaanottimeen asetuksia HOME ruudulta käsin. Perjantai 19 Marraskuu 2012 Tallennelista USB-tallennusväline 5 Katso 3D-kuvia Valikon tila Valitse tallennuslaite Nopea aloitus Eisign. katk. Ei toim. katk. Uniajastin [USB-HDD] [Katkaistu] [Mahdollista] [Kyt. tmimatt] [Aikaa jäljellä: 1tuntia 29minuuttia.] (sivut 68_77) Eräät valikon kohdat ovat harmaana 3D-toiminnossa. Tämä ei ole oire viasta. : Näppäile : Poistu : LAN/tallennust tila : Valikon tila 11 Pikaopas CA-kortin asettaminen CI-moduuliin Jotta koodattujen digitaaliasemien lähetyksiä voidaan ottaa vastaan, TV:n CI-aukkoon on asetettava Common Interface Module (CI-moduuli) ja CA-kortti. HUOMAA Lisenssiavaimen todistaminen aidoksi kestää muutaman minuutin, kun asetat CA-kortin CI+-yhteensopivaan CImoduuliin ensimmäisen kerran. Tämä prosessi saattaa epäonnistua, jos antennituloa ei ole tai Automaattinen asennus -toimintoa ei ole koskaan suoritettu. CI+-yhteensopiva CI-moduuli päivittää toisinaan laiteohjelmistonsa. TV-kuvia ei voi vastaanottaa ennen päivitystä. Päivityksen aika voit käyttää vain virtapainiketta. Kopiosuojattua sisältöä ei välttämättä voi tuottaa tai se voidaan tuottaa kopioinnin valvontasignaalin kera. Suojauskuvake* näytetään, kun painiketta P.INFO painetaan kopiosuojatun sisällön katselun aikana. * Suojauksen kuvake: X Jos TV:ssä näkyy CA-kortin päivityksen vahvistusviesti, kun vastaanotat CI+-yhteensopivia lähetyksiä, noudata ruudussa näkyviä ohjeita. Varmista, että CI-moduuli on asetettu paikalleen oikein. Jos käytössä on vanha CAM, todentaminen voi epäonnistua. Tässä tapauksessa ota yhteyttä valtuutettuun palveluntarjoajaan. CI plus 1.3 -standardi CI Plus on avoimen DVB-rajapintastandardin edistynyt kehitys. 1 Aseta CI-moduuli varovasti CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. 2 CI-moduulissa olevan logon tulee osoittaa ulospäin TV-vastaanottimen takaa katsottuna. CI-moduulin tietojen tarkistaminen Siirry ruutuun TV-valikko > Säätö > Vaihtoehdot > CI-asetukset > CI-valikko. Tämä valikko on käytettävissä vain digitaalisille asemille. Tämän valikon sisältö riippuu CI-moduulin toimittajasta. Moduuli CI-moduulin yleistiedot näkyvät. Valikko Kunkin CAkorttinäytön ominaisuuksien säätö. Tiedustelu Tässä voidaan näppäillä numeroarvot, kuten tunnussanat. 1 Suojaus Tallennustoimintoihin liittyy joitakin säädöksiä. Salattujen ohjelmien toisto riippuu vahvasti käytössä olevasta CA-moduulista. Salattujen tallennusten toisto ei toisinaan ole mahdollista, tai se voi olla mahdollista vain rajoitetun ajan. CI Plus -standardia käyttävät ohjelmantarjoajat voivat määrätä erilaisia oikeuksia lähettämilleen ohjelmille. Ole varovainen käyttäessäsi USB-tallennusta lähetettävien ohjelmien tallentamiseen (Sivut 51 54). 2 Operaattoripalvelun luettelonhallinta (Operaattorin profiili) CAM voi tarjota kanavaluettelon parametreja 1.3 määrityksessä (kanavan numero, taajuus jne.), ja näitä voi päivittää käytön aikana. Lue lisää kohdasta Operator profile sivulla 21. CAM PIN -asetusten kirjaaminen Kun ohjelman tallennus edellyttää CAM PIN -koodia, on välttämätöntä syöttää CAM PIN -koodi etukäteen. 1 Siirry ruutuun TV-valikko > Säätö > Vaihtoehdot > CI-asetukset > CAM PIN -asetusten kirjaaminen. 2 Syötä CAM PIN -koodi. HUOMAA Jos PIN-koodia ei syötetä tai se syötetään virheellisesti, ohjelmaa ei voi tallentaa/toistaa. 12 Pikaopas HOME-ruudun käyttö Tämän HOME -ruudun avaaminen on helppoa, jotta voit nauttia internetyhteydestä ja kotiverkkotoiminnoista ja tehdä TV-vastaanottimeen asetuksia. LCFONT Tässä tuotteessa on kiinteä LC Font -teknologia, jonka SHARP Corporation on kehittänyt helposti luettavien kirjainten esittämiseksi selkeänä LCDnäytöillä. Vinkkejä: HOME-valikon sisältö Valikon tila Valitse tallennuslaite Nopea aloitus [USB-HDD] [Katkaistu] [Mahdollista] [Kyt. tmimatt] [Aikaa jäljellä: 1tuntia 29minuuttia.] Tietojennäyttövyöhyke Perjantai 19 Marraskuu 2012 Eisign. katk. Ei toim. katk. Uniajastin Tallennelista Kiinnostavien ja suositeltujen toimintojen vyöhyke USB-tallennusväline 1 HOME-ruudun näyttö Paina D (HOME), niin HOME -ruutu tulee näyttöön. Muut toimintokuvakkeet : Näppäile : Poistu : LAN/tallennust tila : Valikon tila 2 Valitse kohta Valitse haluamasi palvelu tai valikko painamalla a/b/c/d ja paina sitten ;. Oikealla olevassa sarakkeessa on tietoja HOME -ruudun toiminnoista. 3 HOME-ruudusta poistuminen HOME -ruudusta poistutaan, jos D (HOME)-painiketta painetaan, ennen kuin toimenpide on suoritettu loppuun. Tietojennäyttövyöhyke Täällä näytetään erilaisia tietoja kuten aika, parhaillaan esitettävä ohjelma sekä parhaillaan käytössä oleva asetusten tila. Asetusten tilan välillä voi vaihdella käyttämällä värillisiä painikkeita. Kiinnostavien ja suositeltujen toimintojen vyöhyke Näytetään saatavilla olevat ja suositellut toiminnot. Muut toimintokuvakkeet Näytetään muut toimintokuvakkeet. Koskee oppaassa olevia tietoja Tässä oppaassa käytetään usein seuraavaa ilmaisua ohjeiden yksinkertaistamiseksi. Siirry kohtaan TV-valikko > Säätö >... Tämä osoittaa, miten Valikko-ruudulla navigoidaan käyttämällä a/b/c/d ja ;-painikkeita. 13 Pikaopas Valikkoruudun käyttö TV:n säätäminen edellyttää OSD:n esiintuomista. Säätöjä varten oleva OSD on nimeltään Valikko.

10 Valikko -toiminnon avulla on mahdollista tehdä useita eri asetuksia ja säätöjä. Ohjelmiston näppäimistön käyttö Käytä ohjelmiston näppäimistöä, kun on tarve syöttää tekstiä Valikkoruudun näyttö Siirry ruutuun TV-valikko. Valikko-ruutu tulee näkyviin myös HOME valikkoruudulta (sivu 13). 1 2 Valikkotoiminnon valinta Vaihtoehtojen valinta Valitse haluamasi valikko painikkeiden c/d avulla ja paina sitten ;. Palaa Paina painiketta a/b tai edelliseen valikkoluokkaan painamalla 6. c/d, jos haluat määrittää säädön TV:n katselun Valitse haluamasi alivalikko painikkeiden parantamista varten, ja c/d avulla ja paina sitten ;. paina sitten ;. Valitse painiketta a/b painamalla kohta, jonka haluat valita tai jota haluat säätää, ja ESIMERKKI paina sitten ;. Taustavalo Merkit Koko Valmis END abc b h n t z G 123 d j p v / Y./@ e k q w. Merkit f l r x SP B 9 a g c i o u : Koko 3 m s y Tyhjennä 10 4 Peruuta R Poista Kohdistin oik Kohdistin vas. Valikko KAN.lista :Näppäile :Takaisin Säätö 1 Kuva AV-muoto OPC [Katkaistu] 2 kyllä ei Taustavalo 3D-kirkkauden tehostus [Keski] 3 HUOMAA Katso valikkorivin alla olevasta opasnäytöstä, milloin painiketta ; tulee painaa. 4 Opasnäytöstä Valikkorivin alla olevassa opasnäytössä näkyvät OSD:n toiminnot. Yläpuolella oleva palkki on kauko-ohjaimen käyttöopas. Palkki on erilainen kussakin valikkosäätöruudussa. 5 KAN.lista :Valitse Säätö :Näppäile :Takaisin Merkit Merkkien vaihto aakkosiin, numeroihin, symboleihin jne. Koko Kirjainten vaihto isoiksi/ pieniksi kirjaimiksi. Valmis Syötön vahvistaminen. Peruuta Syötön keskeyttäminen ja ohjelmiston näppäimistön sulkeminen. R/G/Y/B (Väri) -painikkeet Värillisten kohteiden valinta näytöllä. 0 Tyhjennä 6 Syöttökohdistin Merkkijonon Paina c/d liikuttaaksesi poistaminen. kohdistinta korostettuna. Kun kohdistin on 7 Syöttökenttä jossain kohtaa Syöttämäsi teksti rivillä: Kohdistimen näytetään samalla kun oikealla puolella oleva syötät sitä. merkkijono poistetaan. 8 Merkki Kun kohdistin on rivin Merkit syötetään näitä oikeassa päässä: Koko painikkeita käyttämällä. rivi poistetaan. 9? Q Poista Rivinvaihdon lisääminen. Jos kohdistin on rivin oikeassa päässä, teksti poistetaan yksi merkki kerrallaan. Voit myös poistaa tekstin painamalla kaukoohjaimen painiketta 6. HUOMAA Valikko -toiminnon vaihtoehdot vaihtelevat valituissa tulomuodoissa, mutta toiminnot ovat samat. Merkillä 4 merkittyjä kohtia ei voi valita eri syistä johtuen. Joitakin kohtia ei voi valita signaalin tyypin, valinnaisten asetusten tai kytkettyjen laitteiden mukaan. HUOMAA Sovelluksesta riippuen ohjelmiston näppäimistö voi poiketa yllä näkyvästä. Kirjaimia näppäiltäessä MHP-palveluihin, käytä kauko-ohjaimen numeropainikkeita (vain sarja 858). 14 Alustava automaattiasennus Alustava automaattiasennus Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. 4 Maan säätö. Valitse painiketta a/b/c/d painamalla maa tai alue ja paina sitten ;. Tämä säätöruutu tulee näkyviin vain alustavan automaattisen asennuksen aikana. 6 Kanavien haun aloittaminen. Digitaalinen etsintä Analoginen etsintä Satelliitin etsintä HUOMAA Eräät toiminnot eivät välttämättä näy tai ole valittavissa maa-asetuksesta tai kaapeliverkon toimittajavalinnasta riippuen. Varmista seuraavat seikat ennen virran kytkemistä E Onko antennikaapeli liitetty? E Onko verkkojohto liitetty? E Onko MAIN POWER -kytkin päällä (;)? 5 PIN-koodin asetus. ;. 1 Paina c/d valitaksesi Kyllä ja paina sitten Kun valitaan Ei, PINkoodin asetus ohitetaan. 2 Näppäile nelinumeroinen luku PIN-koodiksi Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 857-sarjan malleissa. painikkeita 0 9 käyttämällä. 3 Varmista näppäilemällä sama nelinumeroinen 4 Paina ;. luku kuin vaiheessa 2. 1 Paina TV:n painiketta a. Alustavan automaattiasennuksen apuohjelma tulee näkyviin. HUOMAA Jos valitsit maa-asetuksiin Ranska tai Italia, PINkoodiasetuksia ei voi ohittaa. Numerosarjaa 0000 ei voi asettaa PIN-koodiksi. Kun PIN-koodin asetus ohitetaan, PIN-oletuskoodi ( 1234 ) asetetaan automaattisesti. Lisätietoja PINkoodin asetuksen muuttamisesta on kohdassa Yksittäiset säädöt PIN (sivu 44). Lisätietoja PIN-koodin nollauksesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa PIN-koodin nollaus (sivu 79). 2 OSD-kielen asetus. Valitse kieli painamalla a/b/c/d ja paina sitten ;. Paina a/b valitaksesi Digitaalinen etsintä, Analoginen etsintä tai Satelliitin etsintä ja paina sitten ;. (vain sarja 857) Kun Digitaalinen etsintä tai Analoginen etsintä on suoritettu, näyttö vaihtuu Satelliitin etsintä -asetukseen. Tuolloin tulee tehdä valinta Kyllä, jos haluat etsiä satelliittikanavia. Sekä digitaalisten että analogisten lähetysten katselemiseksi sinun tulee suorittaa tarvittaessa Säätö -valikon kohdan Automaattinen asennus alta Digitaalinen etsintä ja Analoginen etsintä (sivu 41). Kun valitset Satelliitin etsintä, haetaan vain satelliittilähetyksiä. Jos haluat etsiä lisää lähetyksiä, valitse Ohjelman säätö -valikosta Lisähaku (sivut 41_43). 3 TV:n sijaintipaikan valinta. KOTI KAUPPA HUOMAA Jos TV-vastaanottimesta katkaistaan virta kanavahaun aikana, alustavan automaattiasennuksen apuohjelma ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen valitsemalla valikosta vaihtoehdot TV-valikko > Säätö > Katselusäätö (sivu 41).

11 Alustavan automaattiasennuksen apuohjelma keskeytyy, jos TV jätetään käyttämättä 30 minuutiksi ennen kanavien hakua. Jos valitsit maa-asetuksiin Italia tai Ranska, ikärajan oletusarvoksi asetetaan 18 vuotta. Valitse paikka, jossa aiot käyttää tätä TV-vastaanotinta painamalla painikkeita c/d ja paina sitten ;. Vahvistusruutu tulee näkyviin vain, kun valitaan KAUPPA. Paina c/d valitaksesi Kyllä tai Ei. KOTI: STANDARDI on AV-muoto -asetuksen oletusarvo. KAUPPA: DYNAAMINEN (Kiinteä) on AV-muoto asetuksen oletusarvo. Jos AV-muoto -asetusta muutetaan, TV kytkeytyy takaisin DYNAAMINEN (Kiinteä) -tilaan, kun TV-vastaanotinta tai kaukoohjainta ei käytetä 30 minuuttiin. KAUPPA: Näkyviin tulee mallikuva, kun alustava automaattiasennus on suoritettu loppuun. Jos olet valinnut vahingossa KAUPPA -vaihtoehdon, valitse vaihtoehdot TV-valikko > Säätö > Katselusäätö > Nollaus ja valitse KOTI uudelleen. 15 Alustava automaattiasennus Digitaalisen lähetyksen säädöt Paina c/d valitaksesi Maanpäällinen tai Kaapeli ja paina sitten ;. Maanpäällinen Kaapeli 3 Paina a/b valitaksesi Etsinnän aloitus ja 4 5 I J paina sitten ;. Paina c/d valitaksesi Kyllä ja aloittaaksesi kaapelilähetysten etsimisen ja paina sitten ;. TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. E Maanpäällisten lähetysten etsiminen TV etsii, lajittelee ja tallentaa kaikki vastaanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. K Vain sarja 857 Kaapelikanavien haun jälkeen näyttö vaihtuu Satelliitin etsintä -asetukseen (sivu 17). Valikko Häirityt asemat Kuvaus Valittavana olevat kohdat L Aseta Tiedonsiirtonop 2, jos kaapelitelevisiotuottaja käyttää useita tiedonsiirtonopeuksia. Tiedot Etsintätapa -kohdista ovat seuraavia: _Kanava: Hakee kaikki tiedot kanavasta (nopea, mutta tarvitsee vastaavat TV-asemat). _Taajuus: Tarkistaa alueen kaikki taajuudet (hidas). _Pika: Kaikki palvelut haetaan yhdeltä taajuudelta. Tämä valikko toimii vain, kun kaapeliverkon toimittaja tarjoaa taajuuden ja verkon tunnuksen (esim. kotiverkko). Kun Pika on valittuna, Häirityt asemat -arvoksi asetetaan automaattisesti Kyllä, ja Verkon tunnus -arvoksi ei voi valita arvoa Ei mitään. Aseta tämä rekisteröimään ainoastaan määritetty verkon tunnus ilman muita erikoispalveluja. Kaapeliverkon toimittaja määrittää tiedonsiirtonopeudet. HUOMAA Alueen tai palvelun valintaruutu voidaan näyttää maaasetuksista tai kaapeliverkon toimittajavalinnoista riippuen. Tee valinnat seuraamalla näytön kehotteita. Analogisen lähetyksen säädöt TV etsii, lajittelee ja tallentaa kaikki vastaanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Vain sarja 857 Maanpäällisten kanavien haun jälkeen näyttö vaihtuu Satelliitin etsintä -asetukseen (sivu 17). E Kaapelilähetysten etsiminen Muuttaaksesi kohteiden asetuksia: 1 Paina a/b valitaksesi 2 valikon ja paina sitten ;. Paina a/b/c/d tai 0_9 valitaksesi tai syöttääksesi haluamasi kohteen/ arvon ja paina sitten ;. Häirityt asemat Etsintätapa Aloitustaajuus Verkon tunnus Tiedonsiirtonop 1 Tiedonsiirtonop 2 QAM-modulaatio 1 QAM-modulaatio 2 Nollaus Etsinnän aloitus [kyllä] [Kanava ] [Ei mitään] Kertoo, tarvitseeko sinun lisätä Kyllä, ei maksutelevisiopalveluita. Määrittää tavan, Kanava, Taajuus, Etsintätapa jolla kanavia Pika 2 etsitään.* Väliltä 47,0_858,0 Aloitustaajuus MHz Määrittää Ei mitään, Verkon tunnus verkon.*3 0_65535 Syötä Tiedonsiirtonop 1 / kaapelitelevisiolle 1000_9000 tiedonsiirtonop 2*1 (CATV) saatu 4 arvo. * QAM16, 32, 64, 128, modulaatio QAMEi mitään, 16, 32, modulaatio 2 64, 128, 256 Vain sarja 857 Analogisten kanavien haun jälkeen näyttö vaihtuu Satelliitin etsintä -asetukseen (sivu 17). 16 Alustava automaattiasennus Satelliittilähetysten etsiminen (vain 857-sarja) Paina a/b valitaksesi Satelliitin etsintä ja paina sitten ;. Digitaalinen etsintä Analoginen etsintä Satelliitin etsintä E Yksi satelliitti -säätö E Etsinnän aloitus: DVB-S/S2-kanavan etsintä. 1 Paina a/b valitaksesi Yksi satelliitti ja paina sitten ;. 1 Paina c/d valitaksesi kyllä ja paina sitten ;. Häirityt asemat -asetuksia voidaan muuttaa painamalla a/b uudelleenmääritettävän kohdan valitsemiseksi ja suorittamalla sitten Etsinnän aloitus. Häirityt asemat Etsinnän aloitus [kyllä] Aloitetaanko etsintä? 2 Valitse suosikkisatelliittisi painamalla a/b/c/d ja paina sitten ;. Atlantic Bird 1 Euro Bird 1 Antennin liitäntäasetusruutu näytetään. Yksi satelliitti 2 satelliittia toneburst-kytkentärasiassa Maks. 4 satelliittia DiSEqC-multikytkimessä Kommunaalisatelliittijärjestelmä kyllä ei HUOMAA Noudata ruudussa olevia ohjeita säätöjen 2 satelliittia toneburst-kytkentärasiassa, Maks. 4 satelliittia DiSEqC-multikytkimessä ja Kommunaalisatelliittijärjestelmä osalta. Useiden satelliittikanavien asettamiseksi mene säätöön Maks. 4 satelliittia DiSEqC-multikytkimessä. Kun satelliittiantennia varten tarvitaan virtalähde, noudata seuraavaa toimenpidettä palveluntarjoajan erittelemän jännitteen jne. hankkimiseksi: Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Antennin asetus - DIGITAALINEN > Satelliitin kokoaminen > Muuta asetus > Kommunaalisatelliittijärjestelmä.

12 2 TV etsii ja tallentaa kaikki vastaanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Valitse Kyllä hakutuloksen lajittelemiseksi aakkosjärjestykseen. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. HUOMAA Voit valita antennin liitäntätavan neljästä tyypistä. Kysy neuvoa jälleenmyyjiltä ennen muun tavan kuin Yksi satelliitti valintaa. HUOMAA Häirityt asemat: Kertoo, tarvitseeko sinun valita maksutelevisiopalveluita. Noudata ohjeita Käsihaku -toiminnon suorittamiseksi, jos haluat määrittää taajuuden tai tiedonsiirtonopeuden ja aloita etsintä alustavan automaattisen asennuksen aikaisen automaattisen etsinnän jälkeen. Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Ohjelman säätö > Satelliitin säätö > Käsihaku. 17 Alustava automaattiasennus Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-T/T2/C/S*/S2*) Jos asennat DVB-T/T2/C/S/S2-antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava niin, että antennin säätöruudun mukaan saadaan hyvä vastaanotto. * Vain sarja 857 E Kanavan voimakkuuden tarkistaminen 5 Sijoita ja suuntaa antenni niin, että saadaan maksimiarvot kohtiin Sign. voim ja Laatu. 4 Paina a/b valitaksesi Kanavan voimakkuus ja paina sitten ;. Taajuuskaista voidaan näppäillä numeropainikkeilla 0_9. HUOMAA Kohtien Sign. voim. ja Laatu arvot näyttävät, milloin antennin suunta on tarkistettava. DVB-T/T2:n kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Taajuus Kanavanumero Sign. voim. Virta Laatu Virta Maks. Maks. MHz Virran kytkeminen antenniin Antenniin on kytkettävä virta, jotta voidaan ottaa vastaan digitaalisesti tai maanpäällisesti lähettävien asemien ohjelmaa sen jälkeen, kun antennikaapeli on liitetty TV:n takana olevaan antenniliittimeen. 1 Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Antennin asetus - DIGITAALINEN > Virtalähde. 2 Paina c/d valitaksesi Kytketty ja paina sitten ;. 1 Siirry ruutuun TV-valikko > Säätö > 2 Katselusäätö > Kanavasäädöt > Antennin asetus - DIGITAALINEN. Paina a/b valitaksesi Digitaaliasetus tai Satelliitin kokoaminen ja paina sitten ;. E Signaalin voimakkuuden tarkistaminen 3 Paina a/b valitaksesi Sign. voim. ja paina sitten ;. DVB-T/T2/C:n signaalin voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Kanavanumero Sign. voim. Virta Laatu Virta Maks. Maks. DVB-C:n kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus QAM-modulaatio Sign. voim. Virta Laatu Virta Maks. Maks. MHz DVB-S/S2:n kanavan voimakkuus Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus Kaista Sign. voim. Pysty/matala MHz DVB-S/S2:n signaalin voimakkuus Sign. voim. Kanavan voimakkuus Sign. voim. Virta Laatu Virta Maks. Maks. Virta Laatu Virta Maks. Maks. 18 TV:n katsominen Päivittäinen käyttö Virran kytkeminen tai katkaisu Virran kytkeminen tai katkaisu Vaihtaminen digitaalisten, satelliitti*ja analogisten lähetysten välillä Digitaalisten ohjelmien katsominen Analogisten ohjelmien katsominen Ulkoisen videolähteen valinta Kun liitäntä on tehty, tuo Tulo -ruutu näkyviin painamalla painiketta b, ja vaihda sitten haluttuun ulkoiseen lähteeseen painikkeen b tai painikkeiden a/b avulla ja paina lopuksi ;. KAN.lista Satelliittiohjelmien katsominen TV Tulo 1 Kytke MAIN POWER -kytkin päälle (;)/pois (a) 2 TV:n takaa (sivu 8). Kytke TV-vastaanottimen virta päälle/pois painamalla TV:n painiketta a tai kauko-ohjaimen painiketta >a. Vaihdettavissa *Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 857-sarjan malleissa. HUOMAA Voit myös valita ulkoisen videolähteen valikosta HOME > Syötön muutos. Vain HDMI-tulot, joita ei ole asetettu arvoon Tulon ohitus (sivu 47), ja oikein liitetyt tulot voidaan valita. HUOMAA Kun katkaiset virran TV:n takana olevan MAIN POWER -kytkimen avulla, EPG-tiedot katoavat. HUOMAA Jos useita satelliittipalveluita on asetettu, kanava vaihtuu seuraavalla tavalla aina painiketta SAT painettaessa. Valmiustilamuoto E Valmiustilamuotoon Jos TV:n takana oleva MAIN POWER -kytkin on päällä (;), voit vaihtaa sen valmiustilaan painamalla TV:n painiketta a tai kauko-ohjaimen painiketta >a. E Virran kytkeminen valmiustilasta Paina valmiustilassa TV:n painiketta a tai kaukoohjaimen painiketta >a. SAT1 SAT4 SAT2 SAT3 Kanavien muuttaminen Painikkeilla :r/s Painikkeilla 0_9 HUOMAA Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota verkkojohto pistorasiasta tai kytke MAIN POWER -kytkin pois päältä (a) TV:n takaa (sivu 8). Pieni määrä virtaa kuluu, vaikka MAIN POWER -kytkin on kytketty pois päältä (a) (sivu 8). 19 TV:n katsominen Äänimuodon valinta E DTV/SAT-muoto Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu seuraavalla tavalla aina, kun painetaan painiketta 7. Ääni (ENG) L/R L STEREO R LR A2 TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo STEREO tai MONO Kaksikielinen CH A, CH B tai CH AB Monofoninen MONO E Aikanäyttö kanavatiedoissa On mahdollista saada näkyviin DTV-, SAT-ja tekstitv-lähetyksiin sisältyvä aikatieto. HUOMAA Ohita vaihe 1, jos otetaan vastaan DTV/SAT-lähetyksiä. 1 Valitse TV-kanava (aikatieto kerätään 2 3 automaattisesti). Paina p. Kanavanäyttö tulee näkyviin TVruutuun. Paina p uudelleen niiden muutaman sekunnin aikana, jolloin kanavanäyttö näkyy ruudussa. Aikatieto näkyy ruudun oikeassa alakulmassa usean sekunnin ajan. Vaikka muutat TV-kanavaa, aikatieto saadaan näkyviin suorittamalla edellä kuvatut vaiheet 2 ja 3. HUOMAA Kun signaalia ei tule, äänimuotona näkyy MONO. Kanavanäyttö Kanavatiedot saadaan näkyviin painamalla painiketta p kauko-ohjaimesta. Ääni (ENG) CH A CH B CH A CH AB DTV-muoto Ääni (ENG) MONO Ääni (ENG) Kuva Tekstitys >> Uutta tietoa STEREO Katkaistu ATV-muoto 4 Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni, kun STEREO tai DUAL MONO -ruutu on näkyvissä.

13 Ääni (ENG) L/R L STEREO R LR Autom. MONO Tekstitys Käyttö ilman kauko-ohjainta Valikkoasetuksia voidaan käyttää TV:n ohjauspainikkeilla. Nelinumeroiset luvut (esim. 0001) näytetään, kun maa-asetuksissa valitaan viisi Pohjoismaata joidenkin kaapelioperaattoreiden kohdalla. Myös operaattoriprofiileissa käytetään nelinumeroisia lukuja. HUOMAA Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa. Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan. Kun Äänikuvausasetus -valikko on säädetty kohtaan Kytketty, äänikuvauksen ääni valitaan pää-äänestä riippuen. SAT-toiminto Ääni (ENG) Kuva Tekstitys >> Uutta tietoa STEREO Katkaistu E ATV-muoto Painiketta 7 painettaessa muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla. NICAM TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo NICAM STEREO tai MONO NICAM CH A, NICAM CH B, NICAM CH AB Kaksikielinen tai MONO Monofoninen NICAM MONO tai MONO J K Satelliittikanavat näytetään nelinumeroisilla luvuilla (esim. 0001). Voit säätää neljä satelliittiasemaa asetuksille SAT1, SAT2, SAT3, SAT4. TV:n b :r/s i+/- Kauko-ohjaimen ; a/b d/c 20 TV:n katsominen Suosikkikanavan tiedot Ennen asennusta Tämän toiminnon avulla voit ryhmittää suosikkikanavasi erilliseen luetteloon. Esiasettamalla Oma suosikki etukäteen voit valita suosikkikanavasi helpommin. Kanavien valinta Oma suosikki -luettelosta 1 Miten siirtyä Oma suosikki ja KAN.lista -luetteloiden välillä. 1 Paina ;-painiketta katsellessasi DTV tai SAT tuodaksesi esiin KAN.lista -luettelon. 2 Paina d-painiketta ja valitse Oma suosikki -luettelo. Siirry ylös ja alas näkyvässä kanavaluettelossa käyttämällä a/b-painikkeita, ja valitse sitten haluamasi kanava painamalla ;-painiketta. HUOMAA Oma suosikki valintaa voi käyttää ainoastaan DTV ja SAT(*) -toiminnoissa, erillinen luettelo tallennetaan kullekin tulolähteelle DTV, SAT1/2/3/4. Oma suosikki kohtaan rekisteröitävien kanavien enimmäismäärä on: 50 TV-lähetykselle, jolle annetaan suosikkikanavan numerot radiolähetykselle, jolle annetaan suosikkikanavan numerot ja 50 datalähetykselle, jolle annetaan suosikkikanavan numerot * Vain sarja HUOMAA Katsellessasi suosikkikanavia Oma suosikki -luettelon kautta voit valita suoraan toisen suosikkikanavan näppäilemällä suosikkikanavan numeron kaukoohjaimella. Jos valitset EPG-toiminnon käyttäessäsi Oma suosikki -kanavaluetteloa, näytetään vain lisäämiesi suosikkikanavien tiedot. (Nähdäksesi kaikkien saatavilla olevien kanavien tiedot EPG:n kautta, vaihda takaisin KAN.lista -toimintoon Oma suosikki -luettelosta seuraamalla kohdan 1 (1) vaiheita ja valitsemalla uudelleen KAN.lista -luettelon ennen kuin painat EPGpainiketta. ) Suosikkikanavien lisääminen / poistaminen / siirtäminen Näytä kanavaluettelo ruudulla painamalla ; -painiketta. Jos olet jo asettanut suosikkikanavasi, voit nähdä KAN.lista tai Oma suosikki, edellisestä valinnastasi riippuen. Operaattoriprofiili Mikäli CI Plus CAM tukee operaattoriprofiilia, CAM ilmoittaa siitä sinulle ja opastaa sinulle operaattoriprofiilin asennuksen. Kun CAM on lisännyt operaattoriprofiilin, se näytetään CH-luettelovalikossa. Kukin profiili tallennetaan itsenäisenä luettelona TVvastaanottimeen. Voit poistaa lisäämäsi operaattoriprofiilin. Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Ohjelman säätö > Käyttäjäprofiilin hallinta. Oma suosikki -valintojen muokkaamiseen käytettävät toimintopainikkeet Painikkeet R painike Kuvaus Lisää Oma suosikki luetteloon tai poista Oma suosikki -luettelosta. -merkki lisätään tai poistetaan valitulta kanavalta. Siirrä kanavan sijaintia Oma suosikki -luettelossa. ( Oma suosikki -kanavien numerot annetaan järjestyksessä.) B painike HUOMAA TV-vastaanotin tukee 2 operaattoriprofiilia. Operaattoriprofiililla voi olla sekalaisia palveluita kuten T/C/ S1/S2/S3/S4, mutta niistä näytetään vain yksi valitsemasi verkko- ja mediatyypin perusteella. HUOMAA Jos poistat kanavan Käsisäätö -valinnan kautta ( TVvalikko > Säätö > Katselusäätö > Kanavasäädöt > Ohjelman säätö > Digitaalisäädöt > Käsisäätö ), tämä poistetaan sekä KAN. lista -luettelosta että Oma suosikki -luettelosta. 21 TV:n katsominen EPG EPG on ohjelmalista, joka näkyy ruudussa. EPG:n avulla on mahdollista katsoa DTV/SAT/RADIO/DATA -aikatauluja, nähdä niistä yksityiskohtaisia tietoja tai virittää kanava parhaillaan meneillään olevalle ohjelmalle. Vaihtoehdot Lajitunnuksen säätö Voit varjostaa tai merkitä halutut lajit, jolloin löydät helposti usein katsotut ohjelmat. 1 Siirry ruutuun TV-valikko > Säätö > Vaihtoehdot > EPG-säätö > Lajitunnuksen säätö. 2 Valitse haluttu laji painamalla a/b ja paina sitten ;. E Lajikuvakelista Kuvake Laji Elokuva/draama Uutiset/ ajankohtaiset asiat Show/peli Urheilu Lasten/nuorten ohjelmaa Kuvake Laji Musiikki/baletti/ tanssi Taide/kulttuuri (ilman musiikkia) Sosiaaliset/ poliittiset aiheet/ talous Koulutus/tiede/ tieto-ohjelmat Vapaa-ajan harrastukset Hyödyllisiä asetuksia EPG:n käyttöä varten Katselusäätö EPG Jos haluat käyttää EPG:tä digitaalisille asemille, valitse kyllä. EPG-tiedot on kerättävä automaattisesti, kun TV on valmiustilassa. Kun asetukseksi on säädetty Kyllä, virran katkaisu kauko-ohjaimella tai TV:n kautta saattaa kestää jonkin aikaa tietojen keräämisen takia.

14 Powered by TCPDF ( Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Yksittäiset säädöt > Valmiustilahaku > EPG. HUOMAA Jos MAIN POWER -kytkin kytketään pois päältä, EPGtiedot menetetään. Vaihtoehdot 3 Paina painikkeita a/b, jos haluat valita poimittavan tason tai etsiä katsottavia ohjelmia ( Standardi, Valo tai Huomautus ). Näyttöalan säätö Näyttöalan säätö -toiminnon avulla voidaan valita kolme ruudussa näytettävää aikajaksotyyppiä. Siirry ruutuun TV-valikko > Säätö > Vaihtoehdot > EPG-säätö > Näyttöalan säätö. Kohta Toiminto 1 (Laajakulma) Toiminto 2 (Zoomaus) Toiminto 3 (Vertikaalinen kulma) Näyttää kuuden tunnin ohjelmatiedot. Näyttää kolmen tunnin ohjelmatiedot. Muuta EPG-näyttömuotoon, jolla on vertikaalinen aikajakso. 22 TV:n katsominen Ohjelman valinta EPG:tä käyttäen Tämän sivun kuvien selityksissä on käytetty kolminumeroisia palveluja. 4 Etsi ohjelma kategoriasta 5 Etsi ohjelma päivämäärän tai ajan avulla Näytä tai sulje EPG-ruutu Paina EPG. AM PM 1 Paina G. 2 Valitse haluttu laji painamalla a/b 3 Etsi päivämäärän avulla Ajastinlista Ohjelmatiedot Etsi lajin avulla ja paina sitten ;. Valitse katsottava ohjelma painikkeiden a/b avulla ja paina sitten ;. Elokuva/draama Uutiset/ajankohtaiset asiat Show/peli 1 Paina Y. 2 Valitse haluttu aikajakso painikkeiden c/d avulla ja paina sitten ;. Tänään 6 AM - 0 PM 0 PM - 6 PM Näppäile 6 PM - 0 AM +1 viikko Katso sivulta 22 tiedot lajin säädöstä. 0 AM - 6 AM Näppäile Takaisin EPG:hen Valitse Näppäile Takaisin Poistu Urheilu Lasten/nuorten ohjelmaa Musiikki/baletti/tanssi 3 Valitse haluttu ohjelma painamalla a/b ja paina sitten ;. HUOMAA Voit tuoda EPG-ruudun näkyviin myös valitsemalla TV-valikko > EPG > EPG. HUOMAA Voit tuoda tämän säätöruudun näkyviin myös valitsemalla TV-valikko > EPG > Etsi päivämäärän avulla. Valitse ohjelma HUOMAA 1 Valitse aikaväli Paina c/d valitaksesi aikajakson, jolta halutaan etsiä. Paina painiketta d jatkuvasti, jotta saat näkyviin seuraavan aikajakson ohjelmat. 3 Tarkista ohjelmatiedot Voit tuoda tämän säätöruudun näkyviin myös valitsemalla TV-valikko > EPG > Etsi lajin avulla. 6 Tuo näkyviin TVohjelmien ajastinlista 2 Valitse haluamasi ohjelma Paina a/b valitaksesi halutun ohjelman. Jos a tai b näkyvät palvelujen vasemmalla puolella, jatka painikkeen a/b painamista, jotta saat näkyviin seuraavan tai edellisen ruudun. 1 Valitse tarkistettava ohjelma 2 Paina B. Katso sivulta 24 tiedot ajastimen säädöstä. painikkeiden a/b/c/d avulla. Viritä valittuun ohjelmaan painamalla R ja sitten ;. 23 TV:n katsominen Ajastimen säätö EPG:tä käyttämällä TVvastaanottimen voi kytkeä ohjelmaan tai aloittamaan tallennus USB:lle asetettuna ajankohtana. 1 Paina EPG. 2 Valitse säädettävä ohjelma painikkeiden a/b/ c/d avulla ja paina sitten ;. Takaisin EPG:hen Seuraava Ajastimen säädön peruuttaminen 1 Paina EPG. 2 Valitse ajastimen säädön ohjelma painikkeiden 3 4 a/b/c/d avulla ja paina sitten ;. Paina c/d valitaksesi asetuksen Peruuta ja paina sitten ;. Paina c/d valitaksesi Kyllä ja paina sitten ;. E Peruuttaminen kauko-ohjaimen ei Katso Nauhoita painikkeella B 1 Paina EPG. 2 Tuo näkyviin ajastinsäädön lista painamalla B. 3 Valitse painikkeiden a/b avulla ohjelma, jonka Paina c/d valitaksesi Katso tai Nauhoita ja paina sitten ;. Jos valitaan ei, TV palaa EPG-ruutuun. 4 Paina c/d valitaksesi Kyllä ja paina sitten ;. Valittu TV-ohjelma on merkitty kuvakkeella. 5 Paina ; valitaksesi Takaisin. HUOMAA Et voi valita Nauhoita, kun rekisteröity USB HDD ei ole liitetty USB-porttiin. Yhteensä 16 yhdistettyä ajastinajastusta ( Katso ja Nauhoita ) voidaan säätää. ajastuksen säädön haluat peruuttaa, ja paina sitten ;. Paina c/d valitaksesi asetuksen Peruuta ja paina sitten ;. Paina c/d valitaksesi Kyllä ja paina sitten ;. *Tärkeitä tietoja: Vanhempien suorittaman luokitusasetusten takia häirittyjen lähetysten tallentamiseksi voidaan tarvita CAM (CI Plus v1.3) PIN -koodi. Kun ohjelman tallentamiseen tarvitaan CAM PIN -koodi, CAM PIN -koodi on syötettävä etukäteen (Sivu 12). Jos CAM PIN -koodia ei syötetä tai se syötetään virheellisesti, ohjelmaa ei voi tallentaa/toistaa. 24 TV:n katsominen Teksti-TV Mikä on teksti-tv? Teksti-TV lähettää tieto- ja viihdesivuja erityisesti varustettuihin TV-vastaanottimiin. Tämä TV ottaa vastaan TV-verkon lähettämät teksti-tv-signaalit ja muuntaa ne graafiseen muotoon katselua varten. Valittavana on uutisia, säätiedotuksia, urheilua, pörssikursseja, ennakkotietoja monista ohjelmista jne. HUOMAA Teksti-TV ei toimi, jos valittu signaalityyppi on RGB (sivu 47). Teksti-TV ei toimi 3Dtoiminnossa. Teksti-TV:n käytön painikkeet Painikkeet Kuvaus Suurenna tai pienennä sivunumeroa. :r/s Numeropainikkeet Sivut voidaan valita suoraan 0_9 painikkeilla 0_9. On mahdollista valita ruudun alareunassa värillisin suluin näkyvä Väri (R/G/Y/B) sivuryhmä painamalla vastaavaa (R/G/ Y/B)-väripainiketta kauko-ohjaimesta. k (Näytä Ota näkyviin tai peitä näkymättömissä piilotettu olevat tiedot, kuten esimerkiksi teksti-tv:n kilpailujen vastaukset. osa) 3 (Pysäytys/ Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. Pito) Ota näkyviin tekstitys tai poistu tekstitysnäytöstä. [ (TekstiTV:n tekstitys) Tekstitykset eivät näy, jos palvelu ei sisällä tekstitystietoja. Näytä tai piilota alasivut. siirry edelliselle alasivulle (R). siirry seuraavalle alasivulle (G).
