1 TEOLLISUUDEN LÄMMITYSJÄRJESTELMÄT Vain johtavia tuotteita.

2 LAADUKAS VALIKOIMA Suunnittelupalvelu ja räätälöintimahdollisuus ASIANTUNTEMUS Ammattiosaaminen ja ongelmanratkaisukyky TOIMITUSVARMUUS Saatavuus ja nopeat toimitukset KOKONAISEDULLISUUS Paras hinta-laatusuhde Toimivamman ja turvallisemman teollisuusympäristön puolesta. Jo 40-vuotias Pistesarjat haluaa kaikessa toiminnassaan puhua vastuullisuuden puolesta. Konkreettisesti vastuullisuus tarkoittaa tehokkaita ja turvallisia, ympäristöä mahdollisimman vähän kuormittavia sähköteknisiä ratkaisuja myös teollisuusympäristössä. Tuotteiden laatu on tässä keskeinen tekijä. Laatutuote kestää käyttöä, toimii luotettavasti sekä estää häiriötilanteita ja onnettomuuksia. Myös suurten investointien arvo säilyy, kun toteutuksessa on käytetty laadukkaita ja pitkäikäisiä ratkaisuja. Teollisuuden lämmityssovelluksemme parantavat myös työturvallisuutta ja teknistä toimivuutta äärioloissa. Väheksyä ei sovi myöskään sulanapitoratkaisujen arvoa. Ne suojelevat suomalaisia mm. liukastumisilta, jotka aiheuttavat vuosittain kymmenien miljoonien vahingot. Isompien onnettomuuksien, kuten tulipalojen, sattuessa meille on tärkeää, että toimittamamme palonkestävät kaapelit toimivat luvatusti silloin on usein kyse ihmishengistä. Modernissa teollisuusrakennuksessa olennaista on myös toimiva ja nopea tietoliikenne. Maailman tietoliikenteen määrän kasvaessa jatkuvasti on viisasta valita ratkaisu, joka kestää myös tulevaisuudessa. Tähän kuvastoon on koottu erityisesti teollisuusympäristöön suunnitellut tuotteemme. Toivon, että se auttaa sinua työssäsi turvallisemman ja toimivamman Suomen rakentamisessa. Marco Tienhaara toimitusjohtaja Pistesarjat Oy

3 SISÄLLYSLUETTELO TEOLLISUUDEN LÄMMITYSJÄRJESTELMÄT Teollisuuden lämmitys 6 Itserajoittuvat lämmityskaapelit 8 Vakio-ohmiset lämmityskaapelit 18 Terminator-tuoteperhe 22 Liitostarvikkeet 24 Termostaatit 26 Kytkentärasiat 32 Anturit 34 Näytelinjapaketit 42 Lämmitetyt letkut 44 Lämmönsiirtomassat 46 Konvektiolämmittimet, ATEX 48 Erikoislämmittimet 52 Lämmityselementit 56 Liitosjärjestelmät 59 Kaapelit ja johtimet 60 5

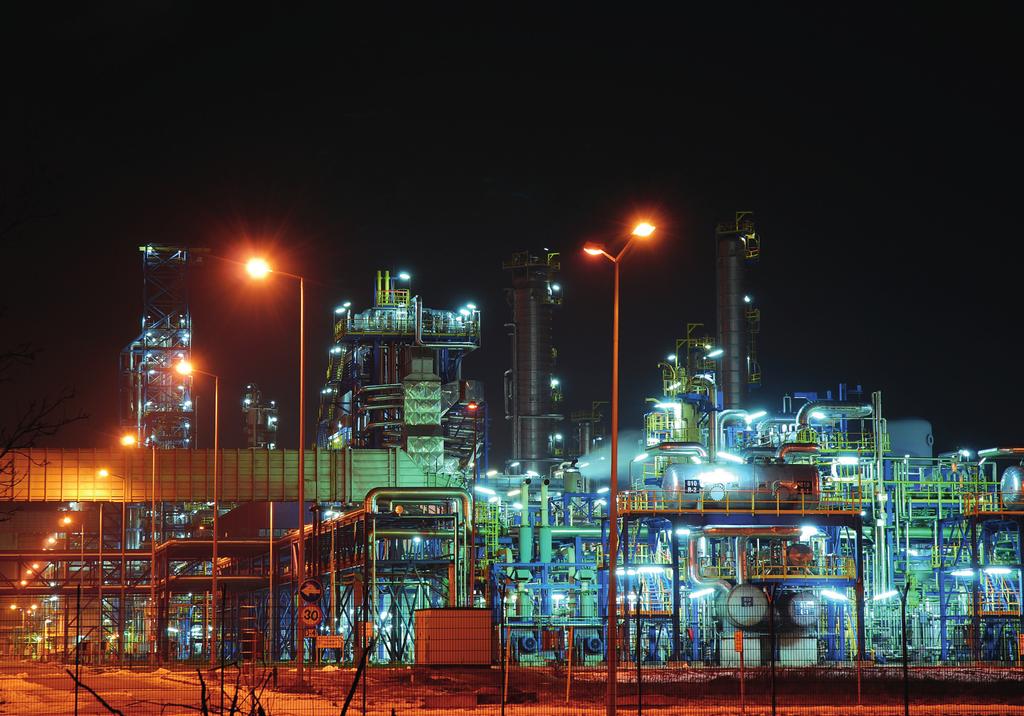

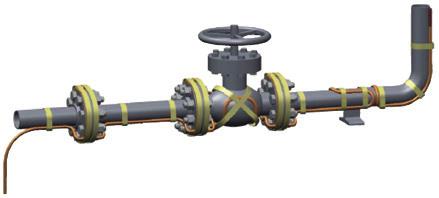

4 TEOLLISUUDEN LÄMMITYS Pistesarjat tarjoaa laadukkaita teollisuuden lämmitysratkaisuja kaiken kokoisiin tarpeisiin. Optimoidut järjestelmät takaavat pienimmät kokonaiskustannukset myös loppukäyttäjälle. Pistesarjat edustaa muun muassa maailmanlaajuisesti tunnettua Thermon-tuotemerkkiä. Thermon on erikoistunut saattolämmityksiin vuodesta 1954 lähtien, joten sen kokemus varmistaa, että kaikki tekijät tulevat huomioiduksi. Yksityiskohtaisen lämmitys- ja sulanapitosuunnittelun lisäksi Pistesarjat auttaa saattolämmitysvaihtoehtojen valinnassa, ja meiltä saat kattavaa tietoa niin materiaaleista, asennuksesta, kunnossapidosta kuin käyttökustannuksistakin. Yksilölliset ratkaisut Tiedämme, että yksi ratkaisuvaihtoehto ei ole paras kaikille, vaan teemme jokaista asiakasta varten räätälöidyt suunnitelmat, jolloin saavutetaan isoja säästöjä niin työtunneissa kuin taloudellisissakin kustannuksissa aina asennuksesta ylläpitoon. Asiantuntevan tiimimme avulla saat apua tuotevalintoihin ja tuotteet suoraan varastostamme, luotettavasti ja nopeasti. Tekemällä yksityiskohtaiset lämpöhäviölaskennat pystymme määrittämään suunnittelijoita varten optimaaliset toteutusvaihtoehdot tapauskohtaisesti. Samalla varmistamme ratkaisun kustannustehokkuuden. Asiantuntijamme palvelevat Takaamme korkean laadun sekä tuotteissa että palvelussa. Oli kysymys yksittäisestä putkesta tai kokonaisesta tuotantolaitoksesta ota yhteyttä. Asiantuntijamme auttavat puhelimitse tai sähköpostitse 6 7

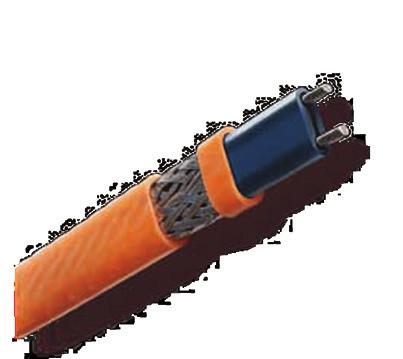

5 ITSERAJOITTUVAT LÄMMITYSKAAPELIT ITSERAJOITTUVAT LÄMMITYSKAAPELIT Johdin 40 BSX, at jännite VacV Lämpöelementti 35 BSX Eriste Suojaus Ulkovaippa Watts W/m per Metre BSX 8-2 BSX BSX 3-2 THERMON BSX Pipe Putken Temperature lämpötila C Itserajoittuva kaapeli putkien, tankkien ja säiliöiden sulanapitoon ja lämmitykseen. SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C BSX 3-2 OJ 9 Johdin Nikkelöity kupari (1,3 mm 2 ) Lämpöelementti Itserajoittuva puolijohde Suojaus Tinattu kuparisuojapunos Ulkovaippa Fluoropolymeerivaippa (FOJ) tai polyolefiinivaippa (OJ) Ulkomitat 5,5 x 13,5 mm Max. lämpötila 65 C (85 C jännitteettömänä) Min. taivutussäde 15 C mm 60 C mm Käyttöjännite 230 V (saatavana myös 110 V) Min. asennuslämpötila 60 C KÄYNNISTYSVIRTA TYYPPI BSX 5-2 OJ BSX 8-2 OJ BSX 10-2 OJ BSX 3-2 FOJ BSX 5-2 FOJ BSX 8-2 FOJ BSX 10-2 FOJ 32 TEHO + 10 C W/m KÄYNNISTYS- LÄMPÖTILA C LENKIN MAKSIMIPITUUS (m)* 16 A 25 A 32 A ATEX-hyväksytty II 2 G/D, e II T5 tai T6 BSX BSX BSX BSX *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 8 9

6 ITSERAJOITTUVAT LÄMMITYSKAAPELIT ITSERAJOITTUVAT LÄMMITYSKAAPELIT Johdin 70 HTSX, jännite at VacV Lämpöelementti ja eriste Suojaus Ulkovaippa Watts W/m per Meter HTSX 20-2 HTSX 15-2 HTSX 12-2 HTSX 9-2 HTSX 6-2 THERMON HTSX 0 HTSX Putken Pipe Temperature lämpötila C Itserajoittuva kaapeli putkien, tankkien ja säiliöiden sulanapitoon sekä lämmitykseen teollisuuslaitoksissa. SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C HTSX Johdin Nikkelöity kupari (1,3 mm 2 ) Lämpöelementti Itserajoittuva puolijohde Eriste Fluoropolymeerinen Suojaus Tinattu kuparisuojapunos Ulkovaippa Fluoropolymeerivaippa (FOJ) Ulkomitat 5,2 x 11,2 mm Max. lämpötila 150 C (hetkellinen 250 C) jännitteettömänä 204 C (hetkellinen 250 C) Min. taivutussäde 15 C mm 60 C mm Käyttöjännite 230 V Min. asennuslämpötila 60 C KÄYNNISTYSVIRTA TYYPPI HTSX HTSX HTSX HTSX HTSX TEHO +10 C (W/m) LENKIN MAKSIMIPITUUS (m) (KÄYNNISTYS 20 C) * 16 A 25 A 32 A HTSX HTSX ATEX-hyväksytty II 2 G/D, e II T3 (HTSX 20 T2) HTSX HTSX HTSX HTSX *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 10 11

7 ITSERAJOITTUVAT LÄMMITYSKAAPELIT ITSERAJOITTUVAT LÄMMITYSKAAPELIT Johdin 70 VSX VSX, at jännite 230 Vac 230 V Lämpöelementti ja eriste Suojaus Ulkovaippa Watts W/m per Metre VSX 20-2 VSX 15-2 VSX VSX 5-2 THERMON VSX Pipe Putken Temperature lämpötila C Itserajoittuva kaapeli teollisuuden saattolämmityksiin ja sulanapitoon vaativissa olosuhteissa. SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C VSX Johdin Nikkelöity kupari (2,1 mm 2 ) Lämpöelementti Itserajoittuva puolijohde Eriste Fluoropolymeerinen Suojaus Tinattu kuparisuojapunos Ulkovaippa Fluoropolymeerivaippa (FOJ) Ulkomitat 5,1 x 13,8 mm Max. lämpötila 150 C (hetkellinen 232 C) jännitteettömänä 204 C (hetkellinen 250 C) Min. taivutussäde 15 C mm 60 C mm Käyttöjännite 230 V Min. asennuslämpötila 60 C KÄYNNISTYSVIRTA VSX VSX VSX SÄHKÖNUMERO TYYPPI TEHO +10 C LENKIN MAKSIMIPITUUS (m) 20 C* (W/m) 16 A 25 A VSX VSX VSX VSX ATEX-hyväksytty II 2 G/D, e II T3 *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 12 13

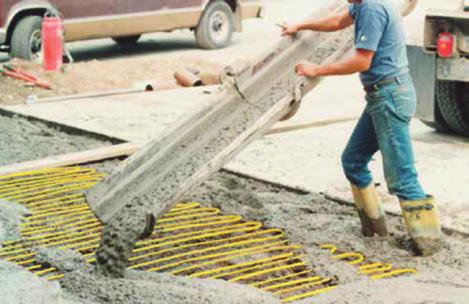

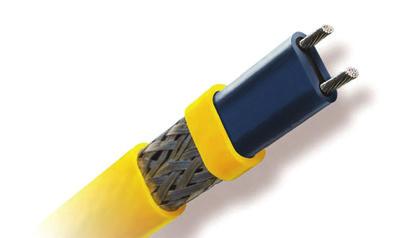

8 ITSERAJOITTUVAT LÄMMITYSKAAPELIT ITSERAJOITTUVAT LÄMMITYSKAAPELIT Johdin Lämpöelementti ja eriste Suojaus Ulkovaippa THERMON KSR-2-OJ Huipputehokas itserajoittuva kaapeli esim. portaiden, ovien edustojen ja ajoluiskien sulanapitoon. Johdin Nikkelöity kupari (1,3 mm 2 ) Lämpöelementti Itserajoittuva puolijohde Eriste Fluoropolymeerinen Suojaus Tinattu kuparisuojapunos Ulkovaippa Taipuisa silikonikumivaippa Ulkomitat 6,7 x 12,7 mm Max. lämpötila 121 C Min. taivutussäde 32 mm Käyttöjännite 230 V Min. asennuslämpötila 60 C SÄHKÖ- NUMERO KSR-2-OJ JÄNNITE 230 V KAAPELILENKIN MAKSIMIPITUUS (m) C-TYYPIN VIRRANKATKAISIJALLA KYTKENTÄ- TYYPPI LÄMPÖTILA C 16 A 25 A 32 A 40 A NIMELLIS- TEHO W/m 0 C 90 Itserajoittuva 90 W/m. ATEX-hyväksytty myös vaativiin olosuhteisiin. Taipuisa rakenne. Soveltuu myös betonivaluun asennettavaksi. II 2 G/D EEx e II T2, to 04 ATEX X Soveltuu myös betonivaluun asennettavaksi

9 ITSERAJOITTUVAT LÄMMITYSKAAPELIT ITSERAJOITTUVAT LÄMMITYSKAAPELIT Johdin Teho W 70 Lämpöelementti 60 Eriste Suojaus SRME 20-2 CT Ulkovaippa SRME 15-2 CT SRME 10-2 CT SRME 8-2 CT SRME 5-2 CT SRME 5/8/10/15/20 Lämpötila C Itserajoittuva lämmityskaapeli, joka on tarkoitettu erityisesti teollisuuden saattolämmityksiin korkeissa lämpötiloissa. SRME sopii asennettavaksi myös putkistoihin, joita puhdistetaan höyrypuhalluksella. Johdin Kupari (16 AWG) (1,3 mm 2 ) Lämpöelementti Itserajoittuva puolijohde Eriste Lämmönkestävä Suojaus Mekaaninen suojapunos Ulkovaippa Korkean lämpötilan fluoropolymeerivaippa, korroosiosuojattu Ulkomitat 5,5 x 14 mm Max. lämpötila 150 C (jännitteellisenä) 215 C (ilman jännitettä) Min. taivutussäde 30 mm Jännite 230 V Teho W/m (10 C) Min. asennuslämpötila 30 C SÄHKÖNRO MALLI 16 A 25A LÄMPÖ- TILA C SRME 5 PITUUS max. (m) SRME 8 PITUUS max. (m) SRME 10 PITUUS max. (m) SRME 15 PITUUS max. (m) SRME 20 PITUUS max. (m) SRME on ATEX-hyväksytty luokan II 2 G/D EExe II T4/T3 mukaisille räjähdysvaarallisille alueille. 32A

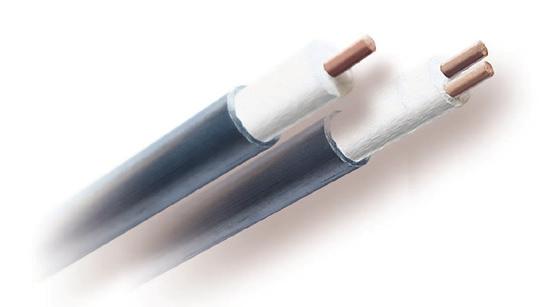

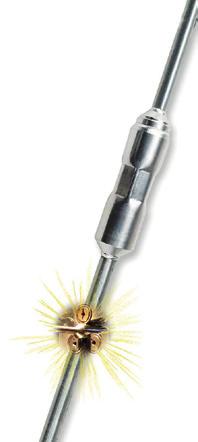

10 VAKIO-OHMISET LÄMMITYSKAAPELIT VAKIO-OHMISET LÄMMITYSKAAPELIT Johdin Eriste Ulkovaippa Saumaton laserhitsattu liitos THERMON MIQ Mineraalieristeinen lämmityskaapeli sulanapitoon ja lämpötilan ylläpitoon jopa +500 C:ssa. Johdin Kupari / Alloy Eriste Korkean lämpötilan magnesiumoksidieriste Ulkovaippa Alloy 825 Ulkomitat 4,3 mm 8,8 mm (vaihtelee vastusarvon mukaan) Max. lämpötila 600 C Min. taivutussäde 6 x kaapelin halkaisija Käyttöjännite 300 ja 600 V Min. asennuslämpötila 60 C Kohteisiin, joissa vaaditaan erittäin korkeaa tehoa tai lämpötilan kestoisuutta. Saumaton laserhitsattu liitos Alloy 825. Maailmanlaajuiset hyväksynnät. ATEX-hyväksytty II 2 G Ex db IIC T1 T6, Ta= C, IP66 2 II 2 G Ex db eb IIC T1 T6, Ta= C, IP66 II 2 D Ex tb T450 C T85 C, Ta= C FM 09ATEX

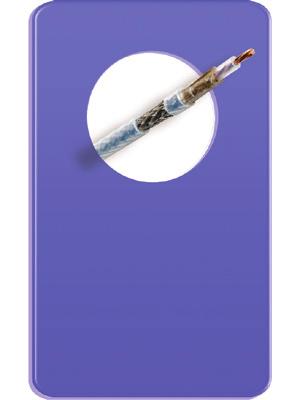

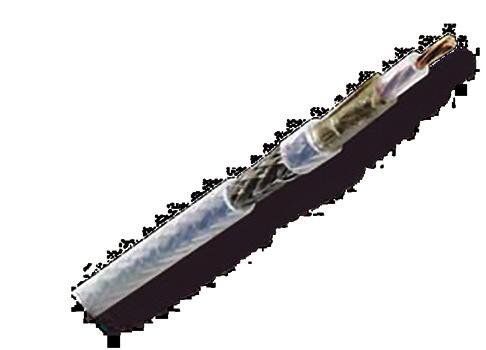

11 VAKIO-OHMISET LÄMMITYSKAAPELIT VAKIO-OHMISET LÄMMITYSKAAPELIT Johdin Suojaus Eriste Ulkovaippa THERMON TESH Vakio-ohminen, teflonvaippainen lämpökaapeli teollisuuden saattolämmityksiin. Kestää kemiallista rasitusta ja korkeita lämpötiloja. Kaapelin päällysvaippa on korroosionkestävä. Eriste Fluoropolymeerinen Suojaus Keraaminen teippi ja nikkelipinnoitettu kuparipunos Ulkovaippa Fluoropolymeerinen Ulkomitat Ks. viereisen sivun taulukko Max. lämpötila 260 C Min. taivutussäde 5 x kaapelin halkaisija (ks. viereisen sivun taulukko) Käyttöjännite max. 750 V Min. asennuslämpötila 60 C Max. kuormitettavuus 25 W/m ATEX-hyväksytty II 2 G EEx e IIC T2 to T6 LCIE 05 ATEX 6135 NUMERO TYYPPI RESISTANSSI Ω/m +20 C HALKAISIJA (mm) TESH 2.9 0, TESH 4.4 0,0044 6, TESH 7 0,0072 5, TESH 10 0,01 5, TESH ,0117 4, TESH 15 0,015 4, TESH ,0178 4, TESH 25 0,025 4, TESH ,0315 4, TESH 50 0,050 4, TESH 65 0,065 4, TESH 80 0,080 4, TESH 100 0,100 4, TESH 150 0,150 4, TESH 200 0,200 4, TESH 320 0,320 4, TESH 380 0,380 4, TESH 480 0,480 4, TESH 600 0,600 4, TESH 700 0,700 4, TESH 810 0,810 4, TESH ,000 4, TESH ,440 4, TESH ,750 4, TESH ,000 4, TESH ,000 4, TESH ,000 3,

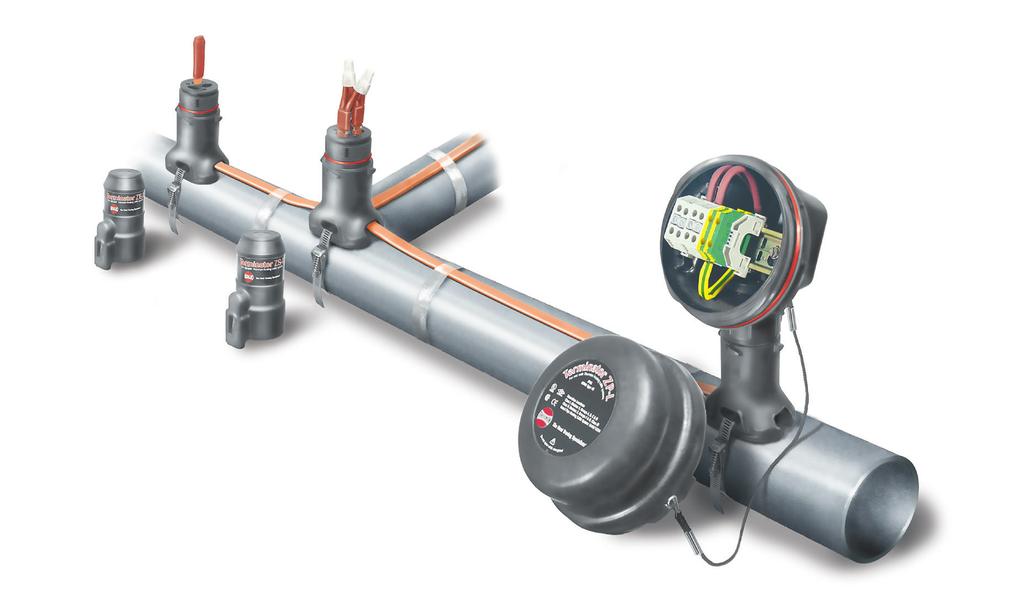

12 TERMINATOR-PERHE TERMINATOR-PERHE Lämpökaapelin päättäminen on helppoa ja luotettavaa. Riviliitin on suunniteltu siten, että se on suoraan asentajaa kohti ja asennus on mahdollisimman helppo. THERMON TERMINATOR Innovatiivinen 30 asteen "kierrä lukitse" -suunnittelu. Ei tarvitse ruuveja. Pyöreä muoto, ei teräviä kulmia (parempi turvallisuus). Putkijalallinen IP66-jakorasia kiinteällä tiivisteellä helpottaa kannen avaamista ja sulkemista. Helppoa paikantaa ja asentaa putkeen. Putkijalka kiinnitetään putkeen ruostumattomasta teräksestä valmistetulla pannalla. Seinäasenteinen versio myös saatavana. Lukittava kansi Thermon Terminator on tuoteperhe putkien sulanapitoon ja säiliöiden saattolämmityksiin. Lasikuituvahvistettu polymeerirakenne Min. asennuslämpötila 60 C Lämpötilaluokitus +232 C Korroosion kestävä UV-suojattu Iskunkestävä (7 joulea 60 C) Riviliitin asennusystävällisessä paikassa (eteenpäin) Johdotus erittäin helppoa, helppo pääsy riviliittimelle Kiinnitys din-kiskoon "klikkaamalla" Haaroituspala kolmelle kaapelille Sähkönro: , ZT-C , ZT-C , ZT-C , ZT-C-500 Jakorasian kansi on kiinnitetty rasiaan, mikä myös helpottaa asennustyötä. Suunnittelun ja asennustyön helppous Lämpöeristeen yläpuolella, kaapeleiden mittaukset ja tarkistukset helposti Samat liitospakkaukset syötölle, T-haaralle ja loppupäätteelle Läpivienti 3 reiällä Useita kaapelin läpivientimahdollisuuksia Oma läpivienti (tiiviste) jokaiselle kaapelille Sisäänrakennettu vedonpoisto kaapeleille Maailmanlaajuiset hyväksynnät Sopii käytettäväksi räjähdysvaarallisissa tiloissa Sertifioitu sekä category 2 että category 22 IP66 Samaa järjestelmää voidaan käyttää kaikissa maanosissa. ZP Jakorasia, joka sopii käytettäväksi jopa kolmelle lämpökaapelille sekä syöttökaapelille. Sähkönro ZT Säädettävä termostaatti lämmityksen ohjaamiseen. Sopii myös esiohjaukseksi kontaktorin kautta useille kaapeleille. Beacon Merkkivalollinen loppupääte. Saatavana vihreillä (sähkönro ) tai punaisilla led-valoilla (sähkönro ). ZL Merkkivalollinen jakorasia näyttää milloin lämmityskaapelilla on jännite. Sähkönro ZS (T-Haara) tai ZE (loppupääte) Valmistettu siten, että kaapeleiden päät ovat eristeen ulkopuolella, jolloin mittaukset on helppo suorittaa. Sähkönro

13 LIITOSTARVIKKEET LIITOSTARVIKKEET LIITOSTARVIKKEET TEOLLISUUDEN SOVELLUKSIIN KSR KSX HTSX FLX SÄHKÖ- / NRO KUVAUS PETK-1 Rasia- ja loppupäätepakkaus BSX, VSX, RSX PETK-2 Rasia- ja loppupäätepakkaus HTSX, KSX PETK-3 Rasia- ja loppupäätepakkaus FP, HPT KSR-CFK Rasia- ja loppupäätepakkaus KSR M25-14 Läpivientiholkki HTSX, KSX, FP M25-19 Läpivientiholkki BSX, FLX IEK 18 M25-18 KSR-CFK IEK 14 M25-14 PETK-2 IEK 14 M25-14 PETK-2 IEK 19 M25-19 PETK-1 - M25-20 Läpivientiholkki VSX, RSX M25-B-EXE Läpivientitulppa (sokea), M25-kierteellä, ATEX-hyväksytty IEK-14 Eristeen läpivienti HTSX, KSX, FP - IEK-19 Eristeen läpivienti BSX, FLX SCTK-1 Haaroitus rasian ulkopuolella BSX, VSX (tuotteen ZE-B ja ZS/ZE kanssa) BSX FP TESH HPT SCTK-2 Haaroitus rasian ulkopuolella HTSX (tuotteen ZE-B ja ZS/ZE kanssa) - SCTK-3 Haaroitus rasian ulkopuolella FP, HPT (tuotteen ZE-B ja ZS/ZE kanssa) B-4 BANDING B-10 BANDING B-21 BANDING Kiinnityspanta, RST, B-4, kytkentä- ja loppupääterasioiden kiinnittämiseen, max. putkenhalkaisija 100 mm Kiinnityspanta, RST, B-10, kytkentä- ja loppupääterasioiden kiinnittämiseen, max. putkenhalkaisija 250 mm Kiinnityspanta, RST, B-21, kytkentä- ja loppupääterasioiden kiinnittämiseen, max. putkenhalkaisija 530 mm TAPE FT-1 H Lämmönkestävä teippi, 12 mm x 33 m, max. lämpötila 260 C IEK 19 M25-19 IEK 14 M25-14 IEK-TES-1-LT M20-TESH IEK 18 M ALUMIINITEIPPI Kiinnitysteippi, alumiinia, 50 mm x 50 m, max. lämpötila 150 C SIDEVERKKO Kaapeleiden asennuksiin, ruostumatonta terästä, 50 mm x 10 m PETK-1 PETK-3 VASTUSARVO PETK JATKOPAKKAUS, TEFLON Lämmönkestävä HTSX, BSX, SRL, SRM-E - TERMINATOR LN-TOOL Työkalu Terminator-asennuksiin VSX RSX CKTES-1 PETK VAROITUSTARRA ENG Varoitustarra saattolämmityksiin VASTUSARVO CKTES-2 PETK-11 IEK 20 IEK 20 M25-20 M25-20 PETK-1 PETK

14 TERMOSTAATIT TERMOSTAATIT TC 1 TC1-termostaatti on suunniteltu ohjaamaan saattolämmitystä ja sulanapitoa kohteissa, joissa vaaditaan erittäin tarkasti säädeltyjä putkistojen tai säiliöiden lämpötiloja. SÄHKÖNRO TYYPPI SÄÄTÖALUE SÄÄTÖ- TARK- KUUS PUTKEN MAX. LÄMPÖTILA ANTURI- PITUUS (m) KOTE- LOINTI- LUOKKA MITAT (mm) Kiinnitys putken pinnalle putkijalan (XP) ja kiinnityspannan (s. 31) avulla tai seinäasennukseen (WP). Käyttöjännite Kytkentäreleen suurin kuorma max. 400 V 230 V A 400 V A Sallittu ympäristön lämpötila-alue 30 C C Kapillaarin materiaali Ruostumaton teräs Paino 1,5 kg Kotelointiluokka IP TC1-1-60* C 4 C 150 C 1,0 IP x 126 x TC * C 4 C 145 C 1,0 IP x 126 x TC * C 10 C 320 C 1,0 IP x 126 x TC XP C 4 C 150 C 1,0 IP x 126 x TC XP C 4 C 145 C 1,0 IP x 126 x 95 *) WP (seinäasennus) 26 27

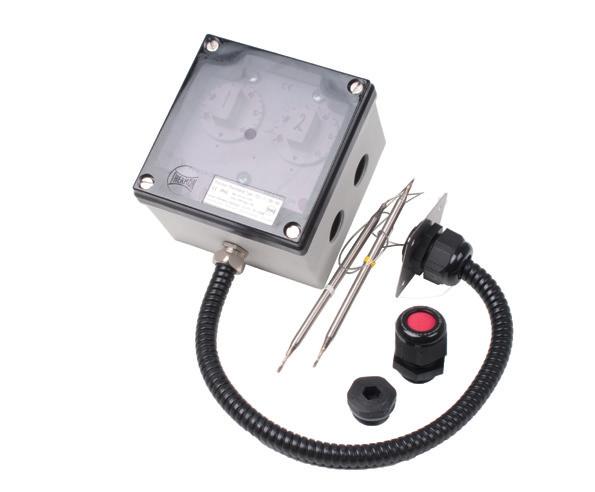

15 TERMOSTAATIT TERMOSTAATIT TC 2 + RAJOITIN Termostaatit on suunniteltu saattolämmityksen ohjaamiseen paikoissa, joissa tarvitaan lisäksi korkean lämpötilan rajoitintoimintoa. Termostaatit soveltuvat erittäin rankkoihin teollisuusympäristöihin vesi- ja pölytiiveyden ansiosta. Käyttöjännite Kytkentäreleen suurin kuorma max. 400V 230 V A 400 V A Sallittu ympäristön lämpötila-alue 30 C C Anturin materiaali Ruostumaton teräs Anturin pituus 1 m Paino 1,5 kg Kotelointiluokka IP65 TYYPPI SÄÄTÖALUE SÄÄTÖTARKKUUS MAX. LÄMPÖTILA Ohjaus TC2-1-40/XXX C ±4 C 130 C TC /XXX C ±4 C 145 C TC /XXX* C ±10 C 320 C Rajoitin TC2-1-XXX/ C ±4 C 145 C TC 2-1-XXX/300* C ±10 C 320 C *) Ei ole saatavana putkijalallisella kiinnityksellä TC2 on varustettu kahdella säädettävällä termostaatilla. Ensimmäinen anturipiiri käynnistää lämmityksen mikäli lämpötila putoaa alle asetetun alarajan. Toinen anturipiiri katkaisee lämmityksen mikäli lämpötila kohoaa yli asetetun ylärajan. TC2 on suunniteltu seinäkiinnitykseen ja se voidaan asentaa myös suoraan putken pintaan käyttämällä teräksistä XP-1 -asennusjalkaa. TC2 sisältää PVC-pinnoitetun ja galvanisoidulla teräksellä armeeratun kapillaariantureiden suojaputken, jossa on valmiina läpivientiholkki ja kiinnityslaippa. TC2/XP Plus sisältää putkijalan, jolla termostaatti voidaan kiinnittää suoraan putken pintaan. TC2/XP Plus mahdollistaa myös yhden lämpökaapelin kytkennän putkijalan sisällä. Termostaatin merkkivalot näkyvät kotelon läpinäkyvän kannen läpi selkeästi. Kummankin termostaattiversion kotelot on valmistettu erittäin kestävästä ja metallittomasta materiaalista. Tarvikkeet ja anturit on valmistettu ruostumattomasta teräksestä

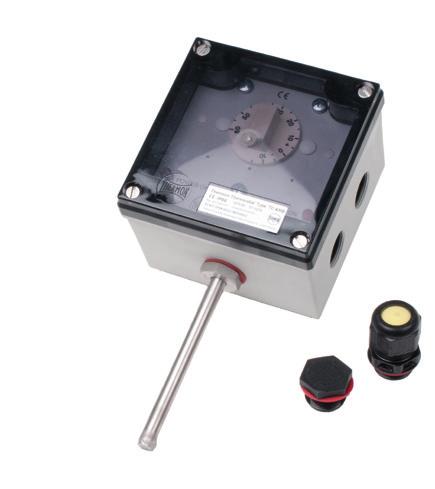

16 TERMOSTAATIT TERMOSTAATIT TC-AMBIENT KIINNITYSPANNAT TC-Ambient termostaatti on suunniteltu mittaamaan ympäristön lämpötilaa saattolämmityksen ja sulanapidon yhteydessä. Säädettävällä termostaatilla voidaan ohjata yksittäistä lämmitysjärjestelmää tai kontaktoriohjauksella suurempiakin järjestelmiä. Metalliset kiinnityspannat putkijalallisiin malleihin (XP). Käyttöjännite Kytkentäreleen suurin kuorma max. 400 V 230 V A 400 V A Käyttölämpötila-alue 30 C C Säätöalue 15 C C Suurin differentiaali / tarkkuus ±4 C Suurin sallittu anturiin kohdistuva lämpötila +130 C Anturin mitat / materiaali 10 x 120 mm / ruostumaton teräs Paino 1,5 kg Kotelointiluokka IP65 SÄHKÖNUMERO TYYPPI PUTKEN KOKO (mm) B B B Termostaatissa on merkkivalot syöttöjännitteelle ja lämmitykselle. Merkkivalot ovat helposti havaittavissa läpinäkyvän suojakannen ansiosta. Myös asetettu lämpötila voidaan tarkastaa avaamatta suojakantta. Kotelo on valmistettu metallittomasta materiaalista, joka kestää myös erittäin kovia teollisuusolosuhteita. Kotelo on myös vesi- ja pölytiivis (IP65). Ulkoinen anturi on valmistettu ruostumattomasta teräksestä. NUMERO KOTELOINTILUOKKA TC-AMBIENT IP

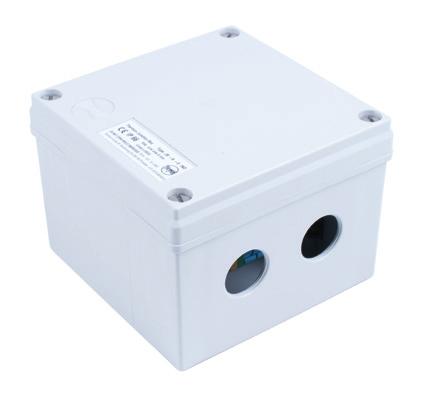

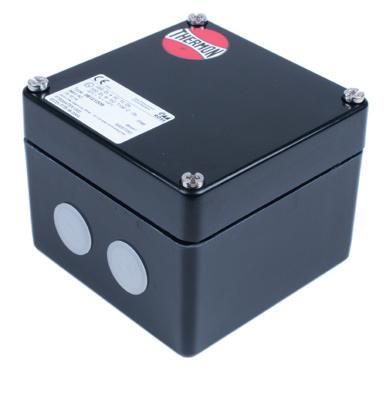

17 KYTKENTÄRASIAT KYTKENTÄRASIAT JB-K-0 4xM25-Ex JB-K-0 4xM25-IND Kytkentärasia Thermon JB-K-0 4xM25-Ex soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. ATEX-hyväksytty. Kytkentärasia Thermon JB-K-0 4xM25-IND soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. ATEX-hyväksyntä e T6/T4 Läpimenoaukko 4 x M25 (läpiviennit ja tulpat saatavissa erikseen) Läpimenoaukko 4 x M25 (läpiviennit ja tulpat saatavissa erikseen) Riviliitinterminaalit 4 x 6 mm² syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Riviliitinterminaalit 4 x 6 mm² syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Max. jännite 750 V Max. jännite 750 V Ulkomitat 126 x 126 x 95 mm Ulkomitat 126 x 126 x 95 mm Kotelointiluokka IP66 Kotelointiluokka IP66 SÄHKÖNUMERO TYYPPI NUMERO TYYPPI JB-K-0 4xM25-IND THERMON JB-K KYTKENTÄRASIA JB-K-0 4xM25-Ex THERMON JB-K KYTKENTÄRASIA 32 33

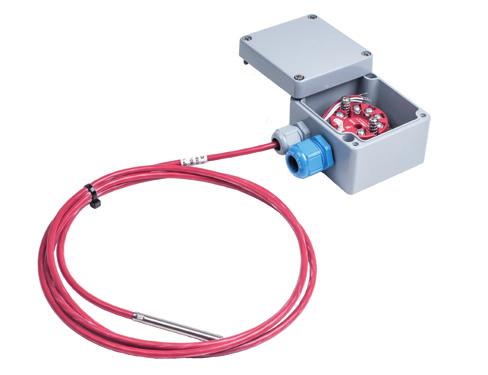

18 ANTURIT ANTURIT PT100 MUOVIKOTELOLLA Kaikkiin sulanapitokohteisiin. NUMERO KUVAUS PSTW-KAAPELI-6/ /SIL-4-A, 2 m anturi Anturi Tyyppi PSTW-KAAPELI-6/ /SIL-4-A, 2 m PSTW-KAAPELI-6/ /SIL-4-A, 5 m Pt100 4-johdin kytkennällä PSTW-KAAPELI-6/ /SIL-4-A, 5 m anturi PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S anturi + kotelo PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S anturi + kotelo Toleranssi DIN IEC 751 ±0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Holkin materiaali AISI 316L Holkin mitat 6/60 mm Kaapelin materiaali Silikoni +180 C Pituus mm tai mm Pt100-lämpötila-anturi Lämpötilan mittaus perustuu vastusmittausperiaatteeseen. Anturin materiaali on platina ja vastuksen arvo on 100 ohm lämpötilan ollessa 0 C. Platinalla on positiivinen resistanssin lämpökerroin; vastus kasvaa lämpötilan noustessa. Vastus muuttuu lämpötilan funktiona 0,39 ohm/1 C. Kotelo PSMKS S Kotelointiluokka IP66 Materiaali Polystyreeni Väri Harmaa Mitat (mm) L:65 x K:57 x S:65 Läpiviennit 1 kpl M16 x 1,5 ja 1 kpl M20 x 1,5 Riviliittimet 4 kpl pienoisriviliittimiä 0, mm 2 Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan

19 ANTURIT ANTURIT PT mA, Ex Räjähdysvaarallisiin tiloihin 0, 1, 2, 20, 21 ja EXi-piiriin. NUMERO KUVAUS PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin Anturi PSTW-KAAPELI-6/ /SIL-3-A, 2 m PSTW-KAAPELI-6/ /SIL-3-A, 5 m PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin - PSTW-EX-EROTIN-5104B erotin Tyyppi Pt100 3-johdin kytkennällä Toleranssi DIN IEC 751 +/ 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Holkin materiaali AISI 316L Holkin mitat 6/60 mm Kaapelin materiaali Silikoni +180 C Pituus mm tai mm Lähetin voidaan asentaa Ex-alueille 0, 1, 2, 20, 21 ja 22. Voidaan asentaa myös turvalliselle alueelle. Kaikissa tapauksissa syöttöjännite / lähtöviesti täytyy suojata erillisellä Ex-suojauksella ko. sovelluksen mukaan. Suojauksessa voidaan käyttää esimerkiksi Ex-erotinta 5104B. Lähetin PS5333 D 2-johdin lämpötilalähetin Ex-hyväksynnät KEMA 03ATEX1535 II 1 G Ex ia IIC T4 tai T6 II 1 D Ex iad Lämpötilaluokat (T1... T4) 85 C (T5... T6) 60 C ATEX-tilaluokkiin 0, 1, 2, 20, 21 ja 22 Mittausalue Ohjelmoidaan haluttuun lämpötila-alueeseen Kotelo PSAK886 1XM20+1XM16 Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan. Kotelointiluokka IP68 Materiaali Alumiini Väri Harmaa Mitat (mm) L:80 x K:75 x S:57 Läpiviennit 1 kpl M16 x 1,5 ja 1 kpl M20 x 1,5 (sininen) 36 37

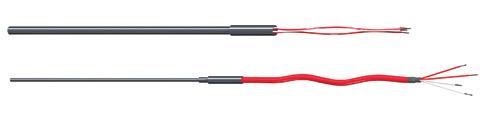

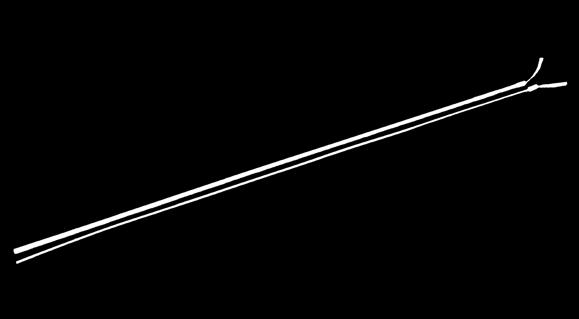

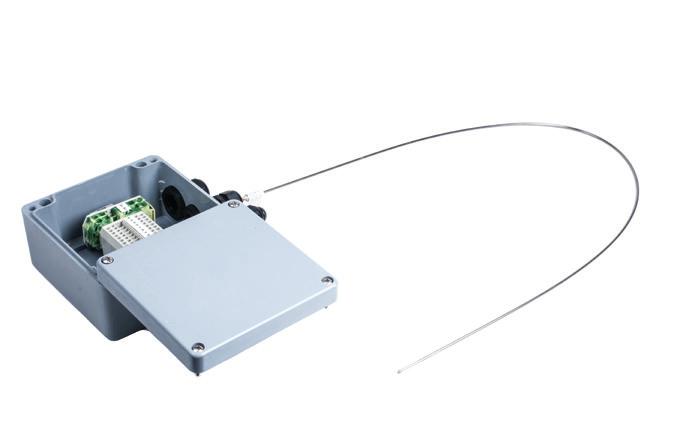

20 ANTURIT ANTURIT PT100 MINERAALIERISTEELLÄ JA METALLIVAIPALLA Mineraalieristeinen, metallivaippainen lämpötila-anturi saattolämmitysten mittaamiseen. Anturi PSTWT-MI-302-3/ /FEP-4J-KLA-EX PSTWT-MI-302-6/ /FEP-4J-KLA-EX Tyyppi Pt100 4-johdin kytkennällä Toleranssi DIN IEC 751 ±0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Suojavaipan materiaali AISI 316L Halkaisija 3 tai 6 mm Pituus mm Johdinten materiaali FEP-eristeinen Johdinten pituus 200 mm Ex-hyväksyntä VTT 05 ATEX 024X Luokitus II 2 GD Ex e II T1-T6 Ex td A21 IP66 T60 C Tamb: / 550 C Kotelo Materiaali Lasivahvistettu polyesteri Mitat (mm) L:155 x K:155 x S:90 Läpiviennit M25 x 1,5 Riviliittimet 15 kpl 2,5 mm 2 ja 2 kpl PE 6 mm 2 Ex-hyväksynnät Sira 99ATEX3173 Luokitus II 2 G D EEx e II T6 (Ta = 65 C to +40 C, +55 C, +60 C or +65 C) EEx e II T4 (Ta = 65 C to +90 C) NUMERO KUVAUS PSTWT-MI SAATTOANTURI 1XPT100, 6/1000 MM anturi + kotelo PSTWT-MI SAATTOANTURI 2XPT100, 6/1000 MM anturi + kotelo PSTWT-MI SAATTOANTURI 1XPT100, 3/1000 MM anturi + kotelo PSTWT-MI SAATTOANTURI 2XPT100, 3/1000 MM anturi + kotelo PSTWT-MI-302-3/ /FEP-4J-KLA-EX anturi PSTWT-MI-302-6/ /FEP-4J-KLA-EX anturi Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan

21 ANTURIT ANTURIT PT100 MUOVIKOTELOLLA, Ex Lämpötila-anturi muovikotelolla räjähdysvaarallisiin tiloihin. Anturi PSTWT-KAAPELI-6/ /TDT-4-A-EX+BOX PSTWT-KAAPELI-6/ /TDT-4-A-EX+BOX Tyyppi Pt100 4-johdinkytkennällä Toleranssi DIN IEC 751 ±0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Holkin materiaali AISI 316L Holkin mitat 6/60 mm Kaapelin materiaali FEP-eristeinen, häiriösuojattu kaapeli (+200 C) Pituus tai mm Ex-hyväksynnät VTT 14 ATEX 004X, IECEx VTT X Luokitus II 2 G Ex e IIC T6...T3 Gb, II 2 D Ex tb IIIC T60 C Db Kotelo Kytkentäkotelo PSFF00 Kotelointiluokka IP65 Materiaali Lasivahvennettu Polyesteri Väri Musta Mitat (mm) L:80 x K:75 x S:55 Läpiviennit 2 x M20 (7 13 mm) ja 1 x M16 (3 6 mm) Riviliittimet 4 x MXK4 (4 mm²) ja 1 x PE MSLKG 5 Ex-hyväksynnät PTB 08 ATEX 1064 Luokitus II 2G Ex e IIC T6 Gb NUMERO KUVAUS PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo PSTWT-KAAPELI-6/ /TDT-4-A-EX, 2m anturi PSTWT-KAAPELI-6/ /TDT-4-A-EX, 5m anturi Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan. EXe-hyväksytty 6 mm:n kaapeli Pt 100 lämpötila-anturilla. Varustettuna muovisella kytkentäkotelolla. Kotelossa M20 x 1,5 kaapeliläpivienti

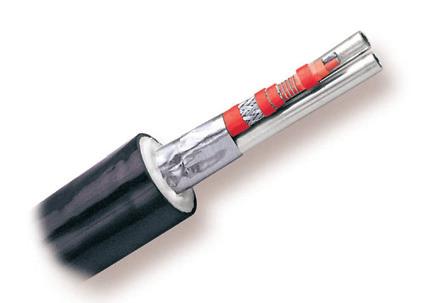

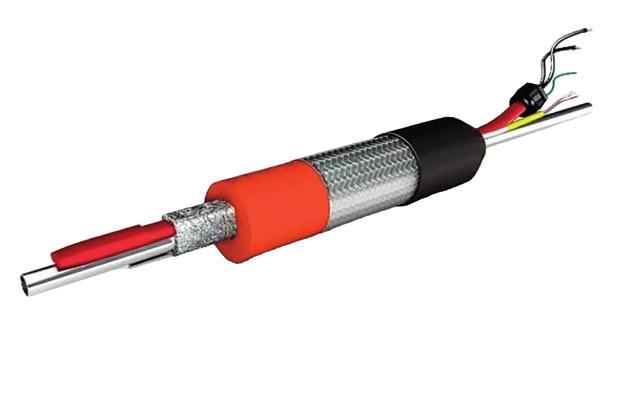

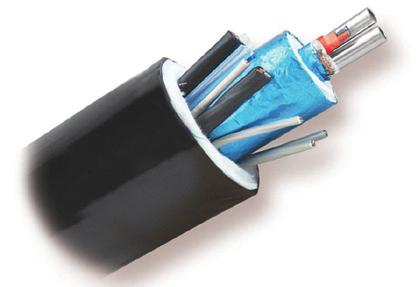

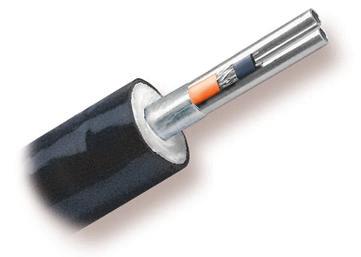

22 NÄYTELINJAPAKETIT NÄYTELINJAPAKETIT THERMON NÄYTELINJAPAKETIT TUBETRACE SE/ME Hyväksytty käytettäväksi tavanomaisilla (ei-luokitelluilla) alueilla ja räjähdysvaarallisissa ympäristöissä ATEX-direktiivin ja IECEx Schemen mukaisesti. TUBETRACE, JOSSA ON HTSX ITSERAJOITTUVA LÄMMITYSKAAPELI Käytetään höyrypurkausten lämpötilalle altistuvissa paikoissa. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TUBETRACE, JOSSA ON ITSERAJOITTUVA BSX LÄMMITYSKAAPELI TUBETRACE, JOSSA ON ITSERAJOITTUVA VSX LÄMMITYSKAAPELI Käytetään paikoissa, joissa korkean lämpötilan altistus on tärkeää. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TUBETRACE, JOSSA ON TEHOA RAJOITTAVA HPT LÄMMITYSKAAPELI Määrämittaan katkaistava saattolämmitys korkean lämpötilan ylläpitoon. Käytetään myös sulanapitoon paikoissa, joissa korkean lämpötilan kestoisuus on tärkeää. Tehoa rajoittavat HPT-kaapelit ovat paras valinta enintään 204 C:n lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 260 C Saatavana ovat myös seuraavat TubeTrace, jossa on mineraalieristeinen MIQ-lämmityskaapeli TubeTrace, jossa on rinnakkainen vakiometritehoinen FP-lämmityskaapeli Monissa analysaattorisovelluksissa on erikoisputkivaatimuksia. Ne kaikki voidaan toimittaa instrumentti-putkinipuissa. Esimerkkejä saatavilla olevista putkimateriaaleista ja -pinnoitteista: Fluoropolymeeriputki, ruostumaton teräs 316 ja 304, hitsattu tai saumaton, Monel*, titaani, Inconel* 825 ja Alloy 20 ovat kaikki heti saatavilla. Erikseen on tilattavissa ruostumattomia teräsputkia myös sähkökiillotettuina (EP), kemiallisesti passivoituina (CP) ja varustettuina performance coating -pinnoitteilla, kuten SilcoNertillä* Kaksoiskerrosputket tai moninkertaiset putkimateriaalit voidaan toimittaa niputettuina. Muita TubeTrace-tarvikkeita Lisäjohtimet Lämmittämättömät putket Tehdasasennetut lämpötila-anturit Erikoismerkinnät ja -tunnisteet tarvittaessa Käytetään veden sulanapitoon ja matalan lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 85 C *) Monel ja Inconel ovat Inco Alloys International., Inc:n tavaramerkkejä. SilcoTek-tuotenimi oli aiemmin Restek Performance Coatingsin yksikkö. SilcoNert 1000 korvaa Silcosteelin. SilcoNert 2000 korvaa Sulfinertin/Siltekin

23 LÄMMITETYT LETKUT LÄMMITETYT LETKUT LÄMMITETYT LETKUT ANALYSOINTIKÄYTTÖÖN LÄMMITETYT PAINEENKESTÄVÄT LETKUT Lämmitettyjä analysointiletkuja käytetään esimerkiksi silloin, kun halutaan pitää kaasu- tai nestenäytteen lämpötila halutussa tasossa koko sen siirtoajan. Lämmitetyillä paineenkestävillä letkuilla voidaan siirtää lämpöhäviöttömästi paineenalaisia öljyjä, rasvoja, kaasuja, vahoja, hartseja, maaleja, liimoja, muoveja, valumateriaaleja, elintarvikkeita, yms. Lämmitetyillä analysointiletkuilla voidaan teollisuudessa siirtää savukaasujen näytteitä piipuista ja hormeista analysointijärjestelmiin, ilman näytteiden lämpötilan muutoksesta aihetuvaa epätarkkuutta mittaustuloksissa. Analysointiletkuja käytetään myös erilaisissa prosessiteollisuuden sovelluksissa, sekä petrokemian laitoksissa palamisprosessien valvontaan. Ylläpitolämpötila / sulanapito max. 250 C Yleisimmät putkikoot 8 mm 10 mm Ylläpitolämpötila / sulanapito max. 450 C Yleisimmät putkikoot 4 mm 10 mm Paineenkestävillä lämpöletkuilla voidaan materiaali pitää koko siirtoajan halutussa lämpötilassa. Lämpötila-alue on valittavissa C välillä ja letkun läpimitat voivat olla mm. Lämpöletkuja on saatavilla myös räjähdysvaarallisiin Ex-tiloihin. Lämmitetyt analysointiletkut tehdään aina kohteen tarpeiden mukaan. Tämä takaa helpon asennuksen sekä luotettavan lopputuloksen. Lämmitettyjä letkuja voidaan valmistaa joko vakiotehoisella lämpöelementillä, jolloin niitä ohjataan ulkoisella termostaatilla ja lämpötilaa valvotaan letkuun valmiiksi asennetulla lämpöanturilla, tai sitten voidaan käyttää itserajoittuvaa lämmityselementtiä

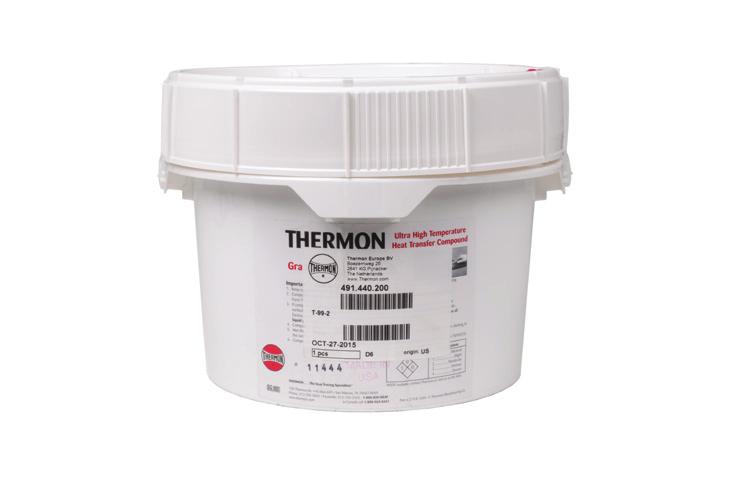

24 LÄMMÖNSIIRTOMASSAT LÄMMÖNSIIRTOMASSAT LÄMMÖNSIIRTOMASSA T-99 Thermon T-99 lämmönsiirtomassa on kehitetty soveltumaan erityisesti suuriin lämpötiloihin. Massaa voidaan käyttää esimerkiksi putkistoissa, tfk-kanavissa, venttiileissä ja pumpuissa. Pakkauskoko (L) 3,8 tai 7,6 Max. lämpötila C Min. lämpötila 196 C Alhaisin asennuslämpötila 0 C Säilyvyys 1 vuosi (avaamaton pakkaus) Ohenteisuus Vesiohenteinen Sähkönjohtavuus Ei johda sähköä NUMERO PAKKAUSKOKO (L) LÄMMÖNSIIRTOMASSA T-99 3, LÄMMÖNSIIRTOMASSA T-99 7,6 Suurin käyttölämpötila on jopa C ja massa on myös sähköä johtamaton. Massa toimitetaan käyttövalmiina ja se on helppo levittää lastalla käyttökohteen pintaan. Ennen massan levittämistä on pinnat puhdistettava huolella rasvasta, öljystä ja muista epäpuhtauksista. T-99 eristää, vaimentaa mekaanista rasitusta ja tarjoaa erinomaisen lämmön johtumisen erilaisissa sovelluksissa ja käyttöympäristöissä. Erittäin kova pysyvyys myös lämpölaajentumisen alaisissa kohteissa

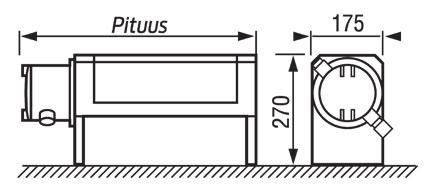

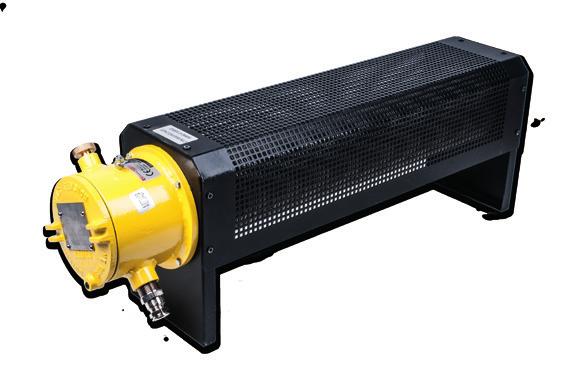

25 KONVEKTIOLÄMMITTIMET KONVEKTIOLÄMMITTIMET RIA 2 Konvektiolämmitin räjähdysvaarallisille alueille. Suunniteltu erityisesti tiloihin, joissa on kaasua tai pölyä. Tyypillisiä käyttökohteita ovat lentokonehallit, polttoainealueet, instrumentointitilat, kemian tehtaat, offshore-asennukset ja jäätymisen ehkäisy. PITUUS (mm) PAINO (kg) LÄMPÖLUOKKA T6 T5 T4 T3 T W (RIA2*002/3/T3) 450 W (RIA2*004/3/T2) Luokitus ATEX II 2 G Ex d II C T1 T6 Runko 304 ruostumaton teräselementti ja alumiinilaipat Asennus Lattia-asennus Kotelointiluokka IP65 Ympäristön lämpötila 20 C C Jännite 230 V 1-vaiheinen ja / tai 400V 3-vaiheinen Termostaatti Kiinteä W (RIA2*003/3/T6) 450 W (RIA2*004/3/T6) 650 W (RIA2*006/3/T6) 300 W (RIA2*003/3/T5) 500 W (RIA2*005/3/T5) 750 W (RIA2*007/3/T5) 1000 W (RIA2*010/3/T5) 600 W (RIA2*006/3/T4) 900 W (RIA2*009/3/T4) 1300 W (RIA2*013/3/T4) 1800 W (RIA2*018/3/T4) 1200 W** (RIA2*012/3/T3) 1900 W** (RIA2*019/3/T3) 2800 W** (RIA2*028/3/T3) 3900 W (RIA2*039/3/T3) 2150 W (RIA2*021/3/T2) 3400 W (RIA2*034/3/T2) 5000 W (RIA2*050/3/T2) *) Mallit T/TD **) Varastoitavat mallit Mallit sisäpuolisella säädöllä (RIA2T) ja ulkopuolisella säädöllä (RIA2TD**) sekä ilman termostaattia (RIA2). Johdotettu 400 V/3-vaihe, l max: 27 A 230 V 1-vaihe (16 A 230 V 1-vaihe termostaatilla)

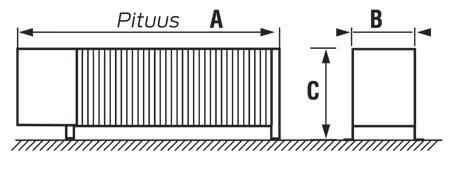

26 KONVEKTIOLÄMMITTIMET KONVEKTIOLÄMMITTIMET CAW Konvektiolämmitin räjähdysvaarallisille alueille. Suunniteltu erityisesti tiloihin, joissa on kaasua tai pölyä. Tyypillisiä käyttökohteita ovat lentokonehallit, polttoainealueet, instrumentointitilat, kemian tehtaat, offshore-asennukset ja jäätymisen ehkäisy. SÄHKÖNRO TYYPPI TEHO (W) JÄNNITE (V) PITUUS A (mm) LEVEYS B (mm) KORKEUS C (mm) PAINO (kg) CAW CAW Luokitus ATEX II 2GD - Ex e II T3, Ex td A21 IP66 T190 C Runko Kevyttä ruostumaton terästä Asennus Lattia- tai seinäkiinnitys (vaakasuoraan) Suojausluokka IP66 Jännite 230 V Ympäristön lämpötila 20 C C Yhteensopiva termostaatti Esim. TAM050-Ex CAW CAW CAW Yhteensopiva termostaatti: TAM050-Ex TAM-Ex -termostaatit on suunniteltu käytettäväksi Ex-tilaluokissa 1 ja 2. Termostaatin kotelon materiaalina on käytetty epoksi-pinnoitettua alumiinia ja sen kotelointiluokka on IP

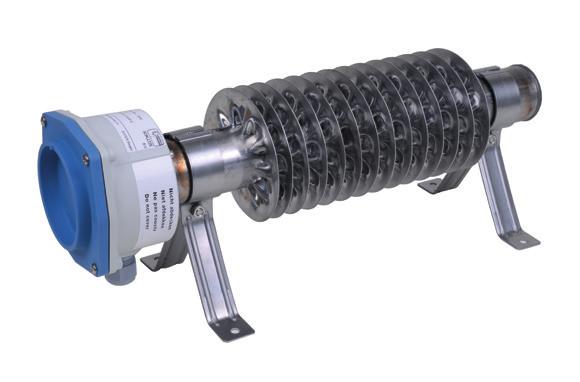

27 ERIKOISLÄMMITTIMET ERIKOISLÄMMITTIMET RiRo-u RiRo-fa/-nt/-nta Suojaverkko LAIPPA- JA PUTKILÄMMITTIMET SÄHKÖNRO TYYPPI LÄMPÖTILA ( C) TEHO (W) JÄNNITE (V) PITUUS (mm) RiRo-laippalämmittimet, max. 240 C (pintalämpötila) LÄMPÖTILA-ALUEET OHJAUS ASENNUS SCHULTZE-laippalämmittimet on suunniteltu erityisesti teollisuuden vaativiin oloihin. Niiden tiiviysluokka on IP66/67, joten ne voi pestä painevedellä. Lämmittimien laipat on valmistettu ruostumattomasta teräksestä, joten ne kestävät erinomaisesti korroosiota. SCHULTZE-lämmittimiä on saatavana myös ilman laippoja (putkilämmittimet) sekä ATEX-hyväksyttyinä malleina räjähdysvaarallisille alueille. Laippalämmittimet sopivat etenkin sellaisiin olosuhteisiin, joissa puhtaus on tärkeää, kuten elintarviketeollisuus, maatalouden lämmitystarpeet jne. Ne sopivat myös korroosiolle alttiisiin ja kosteisiin tiloihin. Laippalämmittimet sopivat monenlaisiin kohteisiin. Perusmallien pintalämpötila on n. 200 C. Paloarkoihin tiloihin on saatavana lämmittimiä, joiden pintalämpötila on max. 115 C, ja RiRo-fa -mallien lämpötila ei ylitä 85 C. Laippalämmittimiä on saatavana sekä sisäänrakennetulla termostaatilla (RiRo-a/-fa/-nta, säätöalue C) että ilman säätöä, jolloin lämmitystä ohjataan ulkoisella termostaatilla (RiRo-u/-nt). Laippalämmittimien mukana toimitetaan jalat, joiden avulla ne voidaan helposti asentaa joko seinälle tai lattialle. Laippalämmittimiin (pituudet mm) on myös saatavana helposti asennettava suojaverkko, joka vähentää onnettomuusriskiä ja suojaa samalla lämmitintä RIRO-u 500 W RiRo-u 1000 W / RiRo-u 1500 W / RiRo-u 2000 W / RiRo-u 3000 W / RiRo-u 4000 W RiRo-a 500 W RiRo-a 1000 W RiRo-a 1500 W RiRo-a 2000 W RiRo-a 3000 W RiRo-laippalämmittimet, max. 115 C RiRo-fa 600 W / RiRo-fa 935 W / RiRo-fa 1200 W / RiRo-laippalämmittimet, max. 85 C RiRo-nt 500 W RiRo-nt 800 W RiRo-nt 1000 W RiRo-nta 500 W RiRo-nta 800 W Riro-nta 1000 W Suojaverkot RiRo K 500 W suojaverkko (RiRo-u/-a 500) RiRo K 1000 suojaverkko (RiRo-u/-s/-a 1000) RiRo K 1500 suojaverkko (RiRo-u/-s/-a 1500) RiRo K 2000 suojaverkko (RiRo-u/-s/-a 2000) RiRo K 3000 suojaverkko (RiRo-u/-s/-a 3000) 52 53

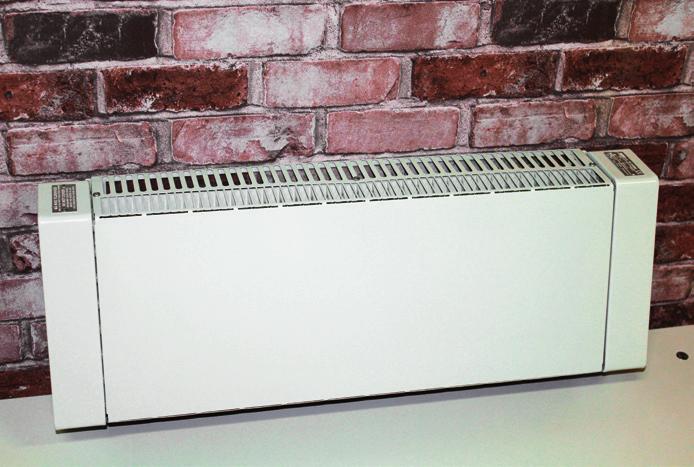

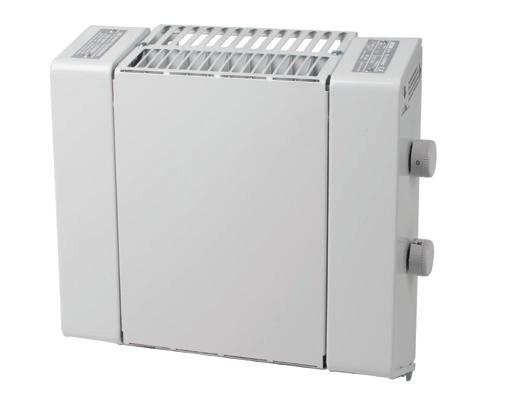

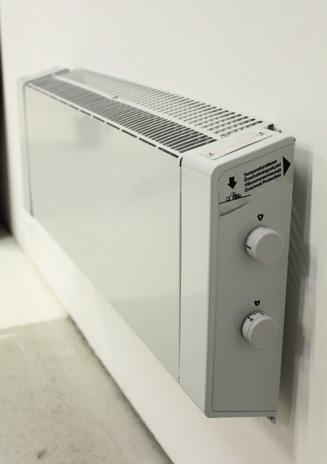

28 ERIKOISLÄMMITTIMET ERIKOISLÄMMITTIMET NIPRO-KAMPALÄMMITTIMET NIPRO-kampalämmittimet ovat vankkarakenteisia erikoislämmittimiä vaativiin kohteisiin. Niitä voidaan käyttää asuntojen kosteissa tiloissa, autotalleissa, työpajoissa, teollisuuden tiloissa yms. Kampalämmittimissä on aina tehonvalintakytkin, termostaatti ja turvallinen ylikuumenemissuoja. Kestävän ja tiiviin rakenteen ansiosta soveltuu useaan erinlaiseen kohteeseen, missä vaaditaan mekaanista kestävyyttä ja roiskevesitiiviyttä. Lämmittimillä laivaluokitus. NUMERO TYYPPI TEHO (W) L MITAT A PAINO (kg) S2IU , S2IU , S2IU , S2IU , S2IU ,0 Tehonvalinnan portaat ovat 1/4, 1/3, 2/3 ja 1/1. Pienten ulkomittojensa ansiosta NIPRO-kampalämmittimet on helppo sijoittaa ahtaisiinkin paikkoihin. IP44-rakenne mahdollistaa kampalämmittimen käytön kosteissa tiloissa S2IU , S2IU ,5 Tuotteella on DNV ja Nemko -sertifiointi. Suojausluokka: IP 44 RVT 54 55

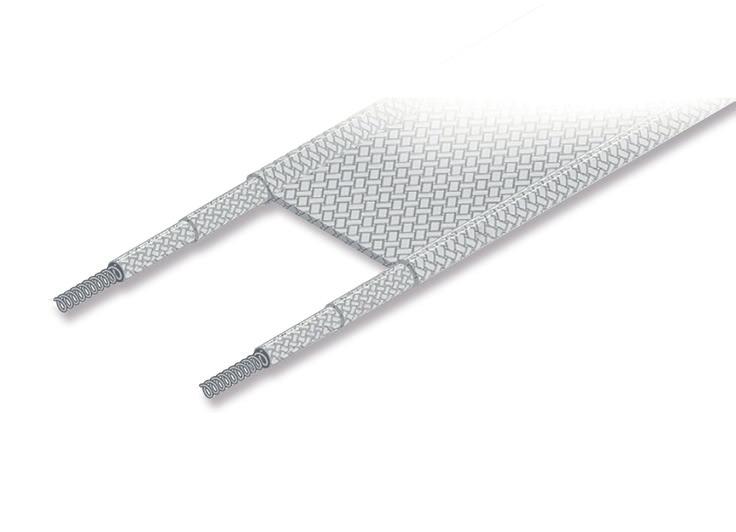

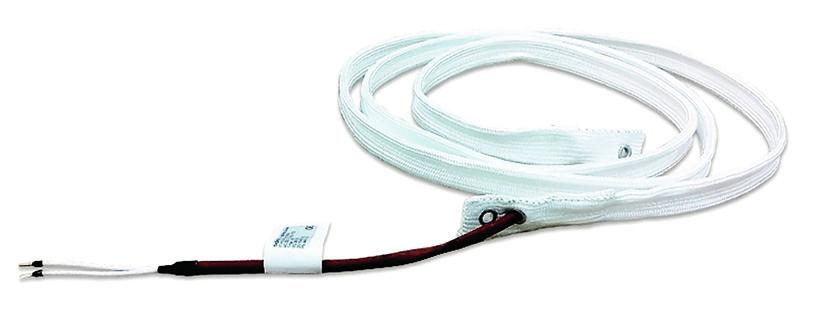

29 LÄMMITYSELEMENTIT LÄMMITYSELEMENTIT Kvartsilasinen kuiturakenne Kvartsilasinen vaippa Kierretty lämpöjohdin PST ITH LÄMPÖNAUHA Kvartsilasinen PST ITH -lämpönauha jopa +900 C lämpötiloihin. PST ITH soveltuu vaativiin kohteisiin, joissa tarvitaan maksimaalista tehoa ja lämpötiloja. Korkealaatuisesta kvartsilasikuidusta valmistettu rakenne mahdollistaa jopa +900 asteen lämpötilankeston ja mekaanisen lujuuden. ITH-lämpönauhat soveltuvat asennettavaksi kuiviin tiloihin ja niiden ohjaamiseen tulee aina käyttää termostaattiohjausta. NUMERO PITUUS (m) TEHO (W) KÄYTTÖJÄNNITE (V) PST ITH 0, PST ITH 1, PST ITH 1, PST ITH 2, Käyttöjännite 230 V, 50/60 Hz Max. toimintalämpötila +900 C Max. teho 380 W / m Min. taivutussäde 15 mm Min. asennusväli 5 mm Kotelointiluokka IP20 Varastointilämpötila C Alin asennuslämpötila 50 C Leveys 30 mm ±10 % Paksuus 6 mm ±10 % Liitosjohdon pituus 0,35 m (max. lämpötila +450 C) PST ITH 2, PST ITH 3, Huom! Saatavilla myös räätälöidyillä mitoilla / tehoilla PST ITH -lämpönauhojen kanssa voidaan käyttää PST ICON -ohjauslaitetta ja PST T-M-303 -antureita

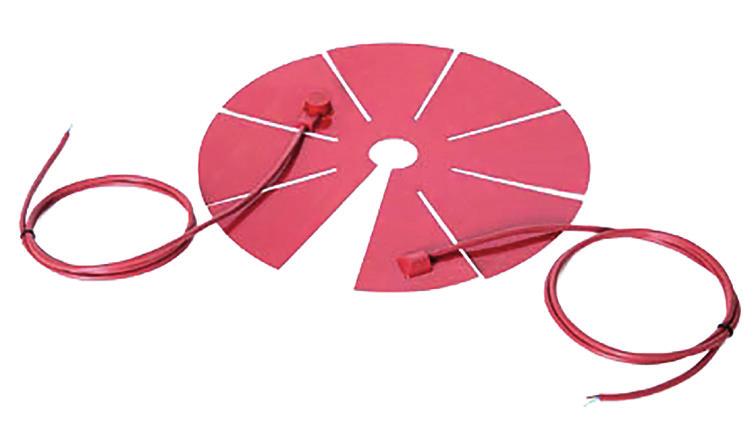

30 LÄMMITYSELEMENTIT LIITOSJÄRJESTELMÄT PST HOL SILIKONILÄMMITIN FRÄNKISCHE CLICK PST HOL Silikonilämmittimet ovat tehokkaita lämmityselementtejä vaativaan käyttöön. Silikonilämmitin on oikea valinta kun halutaan tarkkaa ja erittäin nopeaa lämmitystä tai sulanapitoa kohteeseen. Liitosjärjestelmä joustaville suojaputkille. Tiiveys säilyy vaikeissakin olosuhteissa ja kompakti koko mahdollistaa helpon asennuksen myös ahtaimmissa asennuskohteissa. Kovaa teollisuuskäyttöä kestävän silikonilämmittimen pieni terminen massa mahdollistaa erittäin nopean lämmönjohtumisen lämmitettävään materiaaliin. Pienen termisen massan ansiosta myös reagointi lämpötilan muutokseen on lähes välitön. Silikoninen rakenne mahdollistaa laajan lämpötila-alueen: C, (Erikoistilauksesta +260 C). Laajan lämpötila-alueen lisäksi silikonin sähköiset ominaisuudet tekevät asennuksen helpoksi lähes kaikkiin ympäristöihin. Lämmittimien kiinnitykseen on valittavissa itseliimautuva pinta, kiinnityskoukut, velcro-tarra tai magneettinen kiinnitys. Huom! Itseliimautuva kiinnityspinta vakiona. (Max C) Liitokset on helppo kiinnittää ja irrottaa. Liitosjärjestelmä on suojattu tahattoman irtoamisen varalta. Koko on yhteensopiva muiden valmistajien tuotteiden kanssa. Pakkauskoko on pieni. Järjestelmään kuuluu laaja valikoima teräksisiä ja muovisia suojaputkia. Silikonilämmittimiä voidaan käyttää lähes minkä tahansa termostaatin tai lämpötilanrajoittimen kanssa. Lämmittimiin on saatavana valmiiksi asennettuna sisäinen lämpötilanrajoitin tai termostaatti haluttuun lämpötilaan. (+30 C C). Sulanapitokäyttöön voidaan valita esimerkiksi kiinteä termostaatti, joka pitää lämmityksen päällä vain lämpötila-alueella 5 C C. Kompakti koko mahdollistaa helpon asennuksen myös ahtaimmissa asennuskohteissa

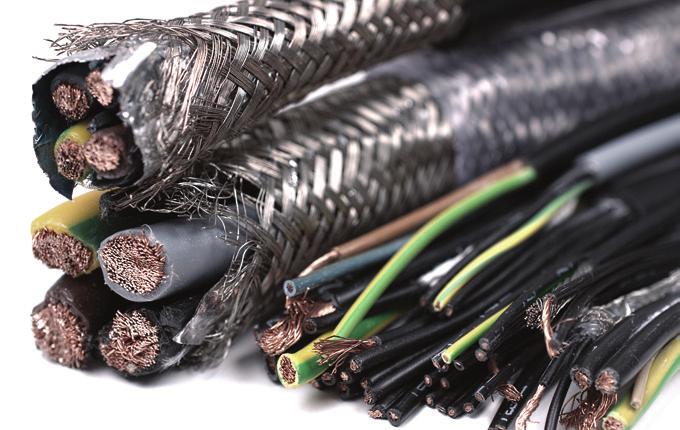

31 KAAPELIT JA JOHTIMET KAAPELIT JA JOHTIMET KAAPELIT JA JOHTIMET Pistesarjoilla on laaja valikoima erilaisia kaapeleita suomalaisten teollisuusja rakennusalan asiakkaiden vaativiin tarpeisiin. Maailman laadukkaimpien tuotteiden päämiehet ja useiden vuosien asiantuntemus kaapeleista varmistavat, että löydämme jokaisen asiakkaan tarpeisiin parhaan mahdollisen kaapelin. Teollisuuden kaapeleita löytyy niin pieniin tarpeisiin kuin isompiin kokonaisratkaisuihinkin. Toimintavarmuus haastavissakin olosuhteissa on tärkeää, jotta koneet ja laitteet pystyvät toimimaan häiriöttömästi. Suosituimpia tuotteitamme ovat laadukkaista materiaaleista valmistetut kumikaapelit, jotka sopivat niin kaivoksille kuin teollisuuskäyttöön. Saatavilla on myös esimerkiksi raskaaseen käyttöön tarkoitetut NSSHöu-kaapelit ja hitsauskaapelit. Katso kysytyimmät tuotteemme viereisen sivun listalta. Mikäli et löydä etsimääsi kaapelia tai johdinta listalta, otathan yhteyttä asiantuntijaamme. Toimitamme varastotuotteet pääsääntöisesti seuraavaksi päiväksi ja useimmat erikoisimmatkin ratkaisut viikon sisällä tilauksesta. Kattava valikoima laadukkaita erikoiskaapeleita saatavissa nyt nopealla toimitusajalla. VALIKOIMA TEOLLISUUDEN TIEDONSIIRTOKAAPELIT TEOLLISUUDEN OHJAUSKAAPELIT KUMI- JA HITSAUSKAAPELIT Tiedonsiirtokaapeli LiYY Flex-suojaamaton YSLY-JZ Kumikaapelit H05RR-F / H05RN-F Tiedonsiirtokaapeli LiYY parikierretty Flex-suojaamaton YSLY-EB/OZ Kumikaapelit H07RN-F Tiedonsiirtokaapeli LiYCY Flex-suojattu YSLCY-EB/OZ Kumikaapelit NSSHöu Tiedonsiirtokaapeli LiYCY parikierretty Flex-terässuojaus YSLYSY-JZ Kumikaapelit NSGAFöu Tiedonsiirtokaapeli LiYCY-CY Flex-suojattu YSLYCY-JZ Hitsauskaapelit H01N2-D/E Tiedonsiirtokaapeli LiYCY-OZ-JZ Tiedonsiirtokaapeli LiYCY/EB Tiedonsiirtokaapeli LiYCY/EB parikierretty Muut tiedonsiirtokaapelit PUR-KAAPELIT Flex-suojattu 2YSLYCY-J 0,6/1kV Flex-suojattu 2YSLCYK-J 0,6/1kV Flex-suojaamaton H05VV5-F Flex-suojattu H05VVC4V5-K LÄMMÖNKESTÄVÄT JOHTIMET JA KAAPELIT LATTA- JA RUMPUKAAPELIT PUR-kaapelit YSLYK Lämmönkest. johtimet SiD / SiF / SifZu Lattakaapelit H05VVH6-F / H07VVH6-F PUR-kaapelit YSL11Y Lämmönkest. johtimet A05SJ-U / H05SJ-K Lattakaapelit KYFLY / KYFLCY / KYFLTCY PUR-kaapelit YSLYC11Y Lämmönkest. kaapelit SiFZw / SiHF Lattakaapelit NGFLGöu / GFLCGöu-J PUR-kaapelit H05BQ-F Lämmönkest. kaapelit H05SS-F / SiF-Cu-Si Rumpukaapelit (N)GRDGöu / (N)GRDGCGöu Ota yhteyttä p asiakaspalvelu@pistesarjat.fi PUR-kaapelit H07BQ-F Lämmönkest. kaapelit SiHF-Cu-Si / SiHF-P Rumpukaapelit NSHTöu(K)-J / (N)SHTöu-J LIITÄNTÄKAAPELIT ASENNUSJOHTIMET MUUT KAAPELIT Kalustejohto MST, H03VH-H Asennusjohtimet LiY / LiYv / LiFY Hissi- ja nosturikaapelit Kalustejohto MSO, HO3VVH2-F Asennusjohtimet H05V-U / H07V-U Energiansiirtoketjukaapelit Kalustejohto MSOY, HO3VV-F Asennusjohtimet H07V-R Kaivoskaapelit Kalustejohto MSK, H05VV-F Asennusjohtimet H05V-K / H07V-K Väyläkaapelit ASENNUS- JA VOIMAKAAPELIT Asennuskaapelit NYM-O/J Asennusvoimakaapelit NYY-O/J Asennusvoimakaapelit NYCY / NYCWY Puhelinkaapelit Antennikaapelit Kaiutinkaapelit Aurinkopaneelikaapelit 60 61

32 Räätälöidyt ratkaisut kaikkiin kaapelointitarpeisiin Pistesarjat tarjoaa täydellisen palvelun ongelman kartoittamisesta aina lopputuotteeseen saakka. Meiltä saat teollisuuden tarpeisiin myös esimerkiksi ICT-ratkaisut sekä palonkestävät järjestelmät. Tuotteitamme voi noutaa suoraan varastoltamme Espoosta tai vaihtoehtoisesti toimitamme tuotteet suoraan työmaalle. PISTESARJOJEN MAKSUTTOMAT KOULUTUKSET Kun on kyse järjestelmien luotettavuudesta ja turvallisuudesta, on huolehdittava myös alalla toimivien tietotaidon ajantasaisuudesta. Pistesarjat tarjoaa ilmaisia koulutuksia koskien mm. paloturvallisuutta, standardeja ja asennuksia. Koulutukset ovat kaikille avoimia. Kysy lisää ja ilmoittaudu rohkeasti mukaan! Palonkestävät järjestelmät Pistesarjoilta saat Dätwylerin korkealaatuiset järjestelmäratkaisut niin kiinteistöihin kuin teollisuuden tarpeisiin. Tarjoamme erittäin laajan valikoiman paloluokiteltuja tuotteita, ja ratkaisuillamme asiakas pystyy toteuttamaan oikean palonkestävän asennusjärjestelmän DIN mukaisesti. Tietoliikennejärjestelmät ICT-valikoimastamme löytyvät ratkaisut myös vaativimpiin teollisuuden tarpeisiin, kuten erilaiset Cat-kaapelit sekä IP67-luokitellut liittimet ja rasiat. Maahantuomme ja myymme laadukkaita, luotettavia ja monipuolisia tietoverkkoratkaisuja eri käyttöympäristöihin esimerkiksi asuntoihin, toimistoihin, sairaaloihin ja teollisuusrakennuksiin. Meiltä saat suoraan maahan asennettavat järeät kuidut sekä palonkestävät kuidut vaativiin kohteisiin. Tuotteille on saatavissa järjestelmätakuu jopa 25 vuodeksi. Ulkoalueiden sulanapito Kattavasta valikoimastamme on helppo löytää sopivimmat sulanapitoratkaisut myös teollisuusympäristöön. Pistesarjat kartoittaa tarpeenne ja suunnittelee juuri teille parhaan ratkaisun. Palvelumallimme toimii yhtä lailla pienten kiinteistöjen portaiden, räystäiden, piha-alueiden tai vaikkapa parkkialueiden ja kauppakeskusten kattojen toteuttamisessa. Sähkölämmitys Meiltä saat kaikki sähkölämmitykseen liittyvät tuotteet kätevästi yhdestä paikasta, kilpailukykyiseen hintaan. Tuotteiden saatavuus on varmistettu hyvällä varastonhallinnalla. Valmistamme tuotteitamme myös OEM-asiakkaillemme. Työmaalämmitys- ja kuivaus Betonin lämmittämisen markkinajohtajana olemme kehittäneet oman BET-tuoteryhmän talvibetonointiin sekä nopeuttamaan betonin kuivumista kaikissa olosuhteissa. Lämmittimiemme avulla luonnistuu niin työmaiden talvibetonointi, putkien saattolämmitys, betonirakenteiden lämmitykset ja kuivaukset kuin myös nestemäisten aineiden säilytys. SAATTOLÄMMITYSJÄRJESTELMÄT TEOLLISUUDESSA Järjestämme tapauskohtaisesti räätälöityjä tilaisuuksia, joissa käsittelemme teollisuuden saattolämmitystä eri näkökulmista. Tapaamisia järjestetään niin suunnittelijoiden, teollisuusurakoitsijoiden kuin loppukäyttäjienkin kanssa. Kysy rohkeasti lisää, niin valmistelemme juuri teidän tarpeisiinne sopivan kokonaisuuden tilaisuutta varten. Muita maksuttomia koulutuksiamme ICT-yleiskoulutus Järjestelmätakuu-koulutus (ICT) Palonkestävät asennukset ja standardit Sulanapitojärjestelmät Kysy lisää ja ilmoittaudu! p
