2 LAADUKAS VALIKOIMA Suunnittelupalvelu ja räätälöintimahdollisuus ASIANTUNTEMUS Ammattiosaaminen ja ongelmanratkaisukyky TOIMITUSVARMUUS Saatavuus ja nopeat toimitukset KOKONAISEDULLISUUS Paras hinta-laatusuhde Toimivamman ja turvallisemman teollisuusympäristön puolesta. Jo yli 40-vuotias Pistesarjat haluaa kaikessa toiminnassaan puhua vastuullisuuden puolesta. Konkreettisesti vastuullisuus tarkoittaa tehokkaita ja turvallisia, ympäristöä mahdollisimman vähän kuormittavia sähköteknisiä ratkaisuja myös teollisuusympäristössä. Tuotteiden laatu on tässä keskeinen tekijä. Laatutuote kestää käyttöä, toimii luotettavasti sekä estää häiriötilanteita ja onnettomuuksia. Myös suurten investointien arvo säilyy, kun toteutuksessa on käytetty laadukkaita ja pitkäikäisiä ratkaisuja. Teollisuuden lämmityssovelluksemme parantavat myös työturvallisuutta ja teknistä toimivuutta äärioloissa. Väheksyä ei sovi myöskään sulanapitoratkaisujen arvoa. Ne suojelevat suomalaisia mm. liukastumisilta, jotka aiheuttavat vuosittain kymmenien miljoonien vahingot. Isompien onnettomuuksien, kuten tulipalojen, sattuessa meille on tärkeää, että toimittamamme palonkestävät kaapelit toimivat luvatusti silloin on usein kyse ihmishengistä. Modernissa teollisuusrakennuksessa olennaista on myös toimiva ja nopea tietoliikenne. Maailman tietoliikenteen määrän kasvaessa jatkuvasti on viisasta valita ratkaisu, joka kestää myös tulevaisuudessa. Tähän kuvastoon on koottu erityisesti teollisuusympäristöön suunnitellut tuotteemme. Toivon, että se auttaa sinua työssäsi turvallisemman ja toimivamman Suomen rakentamisessa. Marco Tienhaara toimitusjohtaja Pistesarjat Oy

3 SISÄLLYSLUETTELO TEOLLISUUDEN LÄMMITYSJÄRJESTELMÄT Teollisuuden lämmitys 6 Itsesäätyvät lämmityskaapelit 8 Tehoa rajoittavat lämmityskaapelit 18 Vakio-ohmiset lämmityskaapelit 20 Liitostarvikkeet 24 Terminator-tuoteperhe 26 Säiliölämmitys 28 Termostaatit 30 Kytkentärasiat 36 Anturit 38 Näytelinjapaketit 44 Lämmitetyt letkut 46 Lämmönsiirtomassat 48 Konvektiolämmittimet, ATEX 50 Teollisuuslämmittimet 54 Erikoislämmittimet 56 Lämmityselementit 60 5

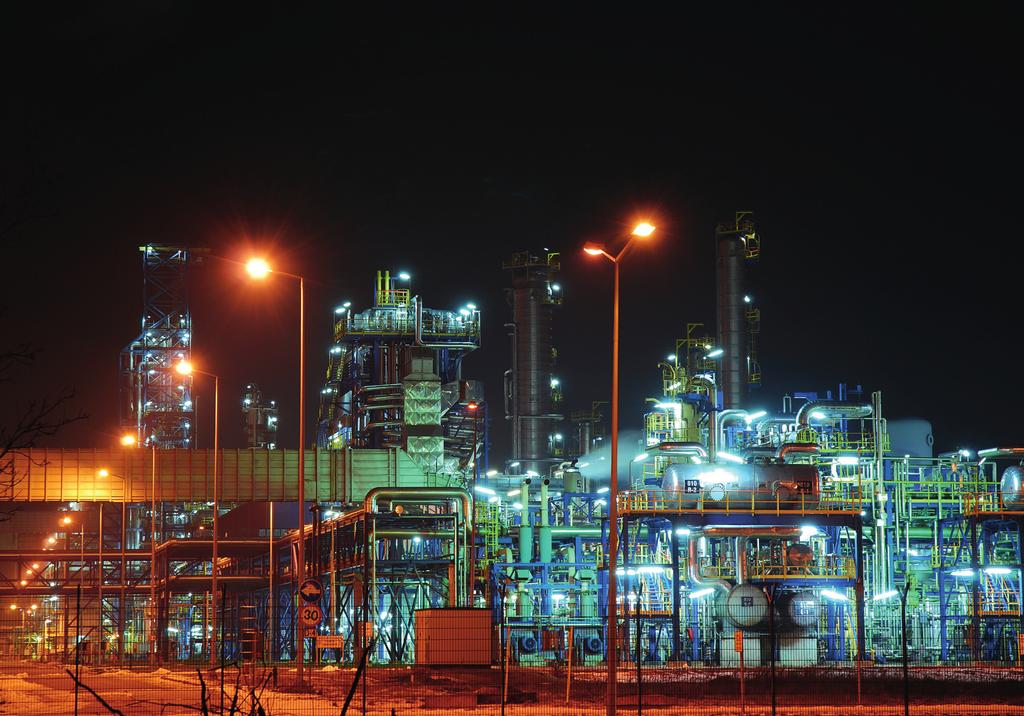

4 TEOLLISUUDEN LÄMMITYS Pistesarjat tarjoaa laadukkaita teollisuuden lämmitysratkaisuja kaiken kokoisiin tarpeisiin. Optimoidut järjestelmät takaavat pienimmät kokonaiskustannukset myös loppukäyttäjälle. Pistesarjat edustaa muun muassa maailmanlaajuisesti tunnettua Thermon-tuotemerkkiä. Thermon on erikoistunut saattolämmityksiin vuodesta 1954 lähtien, joten sen kokemus varmistaa, että kaikki tekijät tulevat huomioiduksi. Yksityiskohtaisen lämmitys- ja sulanapitosuunnittelun lisäksi Pistesarjat auttaa saattolämmitysvaihtoehtojen valinnassa, ja meiltä saat kattavaa tietoa niin materiaaleista, asennuksesta, kunnossapidosta kuin käyttökustannuksistakin. Yksilölliset ratkaisut Tiedämme, että yksi ratkaisuvaihtoehto ei ole paras kaikille, vaan teemme jokaista asiakasta varten räätälöidyt suunnitelmat, jolloin saavutetaan isoja säästöjä niin työtunneissa kuin taloudellisissakin kustannuksissa aina asennuksesta ylläpitoon. Asiantuntevan tiimimme avulla saat apua tuotevalintoihin ja tuotteet suoraan varastostamme, luotettavasti ja nopeasti. Tekemällä yksityiskohtaiset lämpöhäviölaskennat pystymme määrittämään suunnittelijoita varten optimaaliset toteutusvaihtoehdot tapauskohtaisesti. Samalla varmistamme ratkaisun kustannustehokkuuden. Asiantuntijamme palvelevat Laadukkaat ratkaisut ovat keskiössä kaikessa toiminnassamme niin tuotteissa kuin palvelussa. Meiltä saat taatusti alan huippua, oli kysymys sitten yksittäisestä putkesta tai kokonaisesta tuotantolaitoksesta. Asiantuntijamme auttavat puhelimitse tai sähköpostitse 6 7

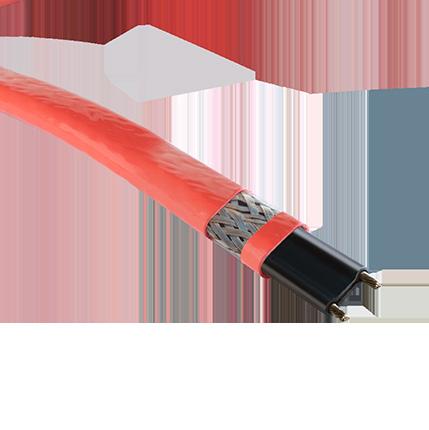

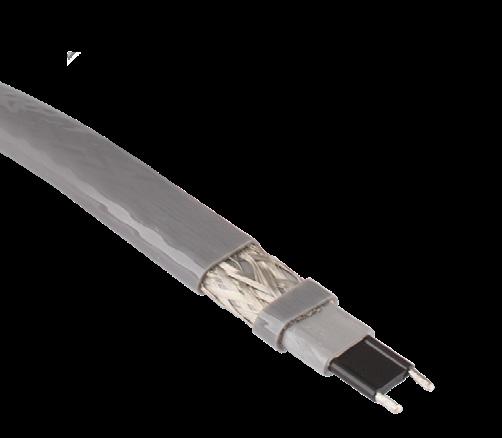

5 ITSESÄÄTYVÄT LÄMMITYSKAAPELIT ITSESÄÄTYVÄT LÄMMITYSKAAPELIT Johdin 40 BSX, at jännite VacV Lämpöelementti 35 BSX Eriste Suojaus Watts W/m per Metre BSX 8-2 BSX 5-2 Ulkovaippa 10 5 BSX 3-2 THERMON BSX Pipe Putken Temperature lämpötila C Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon ja lämmitykseen. TUOTE SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C BSX 3-2 OJ 9 Johdin Lämpöelementti Välieriste Suojaus Ulkovaippa Nikkelöity kupari (16 AWG) Puolijohdematriisi Risitkkäin laminoitu eriste Nikkelöity kuparipunos Fluoropolymeerivaippa (FOJ) tai polyolefiinivaippa (OJ) BSX 5-2 OJ BSX 8-2 OJ BSX 10-2 OJ BSX 3-2 FOJ BSX 5-2 FOJ 15 Ulkomitat 5,5 x 13,5 mm BSX 8-2 FOJ 25 Max. lämpötila 65 C (85 C jännitteettömänä) BSX 10-2 FOJ 32 Min. taivutussäde 15 C mm 60 C mm Käyttöjännite 230 V (saatavana myös 110 V) Min. asennuslämpötila 60 C KÄYNNISTYSVIRTA TYYPPI TEHO + 10 C W/m KÄYNNISTYS- LÄMPÖTILA C LENKIN MAKSIMIPITUUS (m)* 16 A 25 A 32 A ATEX-hyväksytty II 2 G/D, e II T5 tai T6 BSX BSX BSX BSX *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 8 9

6 ITSESÄÄTYVÄT LÄMMITYSKAAPELIT ITSESÄÄTYVÄT LÄMMITYSKAAPELIT Johdin 70 HTSX, jännite at VacV Lämpöelementti ja eriste Suojaus Ulkovaippa Watts W/m per Meter HTSX 20-2 HTSX 15-2 HTSX 12-2 HTSX 9-2 HTSX 6-2 THERMON HTSX 0 HTSX Putken Pipe Temperature lämpötila C Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon sekä lämmitykseen teollisuuslaitoksissa. Erityisesti saattolämmityssovelluksiin, joissa kaapelilta vaaditaan höyrypuhalluksenkestoisuutta. TUOTE SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C HTSX HTSX Johdin Nikkelöity kupari (1,3 mm 2 ) Lämpöelementti Puolijohdematriisi Eriste Fluoropolymeerinen Suojaus Tinattu kuparisuojapunos Ulkovaippa Fluoropolymeerivaippa (FOJ) Ulkomitat 5,2 x 11,2 mm Max. lämpötila 150 C (hetkellinen 250 C) jännitteettömänä 204 C (hetkellinen 250 C) Min. taivutussäde 15 C mm 60 C mm Käyttöjännite 230 V (saatavana myös 110 V) Min. asennuslämpötila 60 C KÄYNNISTYSVIRTA TYYPPI HTSX HTSX HTSX HTSX TEHO +10 C (W/m) LENKIN MAKSIMIPITUUS (m) (KÄYNNISTYS 20 C) * 16 A 25 A 32 A HTSX HTSX HTSX ATEX-hyväksytty II 2 G/D, e II T3 (HTSX 20 T2) HTSX HTSX HTSX *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 10 11

7 ITSESÄÄTYVÄT LÄMMITYSKAAPELIT ITSESÄÄTYVÄT LÄMMITYSKAAPELIT Johdin Lämpöelementti ja eriste Suojaus Ulkovaippa THERMON VSX-HT Korkealuokkainen, itsesäätyvä lämpökaapeli korkean lämpötilan sovelluksiin. TUOTE SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C VSX-HT Johdin Nikkelöity kupari (2,1 mm 2 ) Lämpöelementti Puolijohdematriisi Eriste Fluoropolymeerinen Suojaus Nikkelöity kuparisuojapunos Ulkovaippa Fluoropolymeerivaippa (FOJ) Max. lämpötila 200 C (hetkellinen 250 C) Min. taivutussäde 15 C mm 60 C mm Käyttöjännite 230 V (saatavana myös 110 V) Min. asennuslämpötila 60 C KÄYNNISTYSVIRTA SÄHKÖNUMERO VSX-HT VSX-HT VSX-HT TYYPPI TEHO +10 C (W/m) LENKIN MAKSIMIPITUUS (m) 20 C * 16 A 25 A VSX-HT VSX-HT VSX-HT ATEX-hyväksytty II 2 G/D, e II T3 (15 W ja 32 W), T2 (48 W ja 64 W) VSX-HT *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 12 13

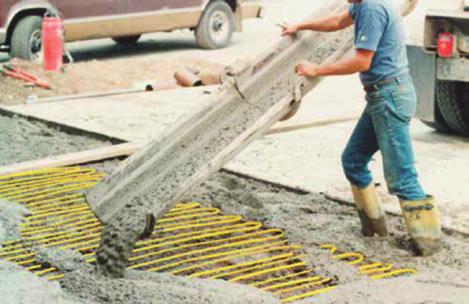

8 ITSESÄÄTYVÄT LÄMMITYSKAAPELIT ITSESÄÄTYVÄT LÄMMITYSKAAPELIT Johdin Lämpöelementti ja eriste Suojaus Ulkovaippa THERMON KSR-2-OJ Huipputehokas itsesäätyvä kaapeli esim. portaiden, ovien edustojen ja ajoluiskien sulanapitoon. Johdin Nikkelöity kupari (1,3 mm 2 ) Lämpöelementti Puolijohdematriisi Eriste Fluoropolymeerinen Suojaus Tinattu kuparisuojapunos Ulkovaippa Taipuisa silikonikumivaippa Ulkomitat 6,7 x 12,7 mm Max. lämpötila 121 C Min. taivutussäde 32 mm Käyttöjännite 230 V Min. asennuslämpötila 60 C TUOTE SÄHKÖ- NUMERO TYYPPI KSR-2-OJ KYTKENTÄ- LÄMPÖTILA C KAAPELILENKIN MAKSIMIPITUUS (m) C-TYYPIN VIRRANKATKAISIJALLA 16 A 25 A 32 A 40 A NIMELLIS- TEHO W/m 0 C 90 Itsesäätyvä 90 W/m. ATEX-hyväksytty myös vaativiin olosuhteisiin. Taipuisa rakenne. Soveltuu myös betonivaluun asennettavaksi. II 2 G/D EEx e II T2 Soveltuu myös betonivaluun asennettavaksi

9 ITSESÄÄTYVÄT LÄMMITYSKAAPELIT ITSESÄÄTYVÄT LÄMMITYSKAAPELIT Johdin Teho W 70 Lämpöelementti 60 Eriste Suojaus SRME 20-2 CT Ulkovaippa SRME 15-2 CT SRME 10-2 CT SRME 8-2 CT SRME 5-2 CT SRME 5/8/10/15/20 Lämpötila C Itsesäätyvä lämmityskaapeli, joka on tarkoitettu erityisesti teollisuuden saattolämmityksiin korkeissa lämpötiloissa. SRME sopii asennettavaksi myös putkistoihin, joita puhdistetaan höyrypuhalluksella. TUOTE SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C SRME SRME 8 24 Johdin Kupari (16 AWG) (1,3 mm 2 ) Lämpöelementti Puolijohdematriisi Eriste Lämmönkestävä Suojaus Mekaaninen suojapunos Ulkovaippa Korkean lämpötilan fluoropolymeerivaippa, korroosiosuojattu Ulkomitat 5,2 x 14,6 mm Max. lämpötila 150 C (jännitteellisenä) 215 C (ilman jännitettä) Min. taivutussäde 30 mm Käyttöjännite 230 V Teho W/m (10 C) Min. asennuslämpötila 30 C Min. taivutussäde 40 mm ATEX-hyväksytty II 2 G Ex e II T3 (15 W ja 24 W), T2 (31 W, 45 W ja 65 W) SRME SRME SRME LENKIN MAX. PITUUS VIRTA LÄMPÖTILA MAX. PITUUS (m) SRME 5 SRME 8 SRME 10 SRME 15 SRME A A A

10 TEHOA RAJOITTAVAT LÄMMITYSKAAPELIT TEHOA RAJOITTAVAT LÄMMITYSKAAPELIT Eriste Suojaus Johdin Ulkovaippa HPT 5/10/15/20 Tehoaan rajoittava lämmityskaapeli, joka on tarkoitettu erityisesti teollisuuden sulanapitoon ja saattolämmitykseen. Etuna on suuri lämmitysteho korkeissa lämpötiloissa. TUOTE SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m +10 C HPT HPT Johtimet Nikkelipäällystetty kupari (3,3 mm 2 ) Suojaus Metalli-, ja lasikuitupunos Ulkovaippa Fluoropolymeeri Lämpöelementti Varustettu PTC-kierukkavastuksella Käyttöjännite 230 V Max. lämpötila HPT 5: 215 C HPT 10: 195 C HPT 15: 180 C HPT 20: 150 C jännitteettömänä 260 C KÄYNNISTYSVIRTA TYYPPI HPT HPT TEHO + 10 C W/m HPT 5 15 KÄYNNISTYS- LÄMPÖTILA C LENKIN MAKSIMIPITUUS (m)* 16 A 25 A 32 A ATEX-hyväksytty II 2 G, D Ex e IIC T2 to T6 LCIE 05 ATEX 6135 HPT HPT HPT *) Käyttöjännite 230 V ja virrankatkaisu (C-tyyppi) 18 19

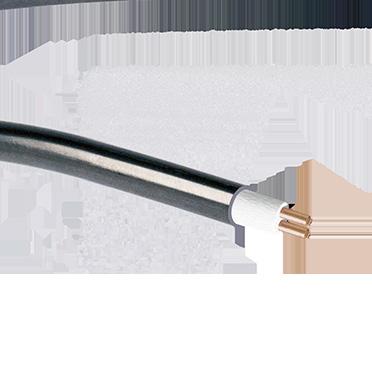

11 VAKIO-OHMISET LÄMMITYSKAAPELIT VAKIO-OHMISET LÄMMITYSKAAPELIT Johdin Eriste Ulkovaippa Saumaton laserhitsattu liitos THERMON MIQ Mineraalivaippainen lämmityskaapeli ääriolosuhteisiin kaapelin käyttölämpötila jopa +500 C, joka lisäksi se kestää altistusta klorideille, hapoille, suolalle ja emäksisille alkaloideille. TUOTE SÄHKÖNUMERO TYYPPI NIMELLISTEHO W/m THERMON MIQ max. 260 Ulkovaippa Metalliseos 825, saumaton Min. taivutussäde 6 x kaapelin halkaisija (vaihtelee vastusarvon mukaan) Käyttöjännite 300 ja 600 V Max. kuormitettavuus 260 W/m Max. lämpötila 500 C jännitteettömänä 600 C Min. asennuslämpötila 60 C MIQ-kaapelit toimitetaan tehdasvalmiina ja valittavana on neljä eri tyyppistä kaapelivaihtoehtoa (kts. viereinen kuva). Yleisimmät näistä ovat B ja D. Perusrakenne sisältää halutunmittaisen kaapelit johon on valmiiksi liitetty kylmäkaapeli joko 1,2 tai 2,1 metrin pituisena. Kylmäkaapelin sähköliitäntäpäässä on 305 mm termoplastisella vaipalla varustetut kytkentäjohtimet. Kylmäkaapeliliitäntä on varustettu tiiviillä M20, M25 tai M32 -koon messinkiläpiviennillä, jonka avulla saadaan tehtyä tiivis kytkentä esimerkiksi jakorasiaan. Saumaton laserhitsattu liitos Alloy 825. Maailmanlaajuiset hyväksynnät. ATEX-hyväksytty II 2 G Ex db IIC T1 T6, Ta= C, IP66 1 II 2 G Ex db eb IIC T1 T6, Ta= C, IP66 II 2 D Ex tb T450 C T85 C, Ta= C FM 09ATEX

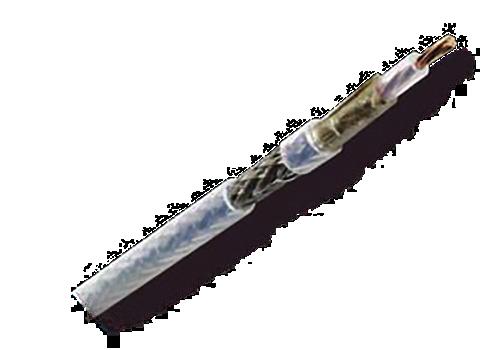

12 VAKIO-OHMISET LÄMMITYSKAAPELIT VAKIO-OHMISET LÄMMITYSKAAPELIT Johdin Suojaus Eriste Ulkovaippa THERMON TESH Vakio-ohminen lämpökaapeli teollisuuden saattolämmityksiin, etenkin pitkiin kaapelivetoihin. Kestää kemiallista rasitusta ja korkeita lämpötiloja, esimerkiksi höyrypesun yhteydessä. Kaapelin päällysvaippa on korroosionkestävä. Eriste Fluoropolymeerinen Suojaus Keraaminen teippi ja nikkelipinnoitettu kuparipunos Ulkovaippa Fluoropolymeerinen Halkaisija Ks. viereisen sivun taulukko Max. lämpötila 260 C Min. taivutussäde 15 C mm / 60 C mm Käyttöjännite max. 750 V Min. asennuslämpötila 60 C Max. kuormitettavuus 25 W/m ATEX-hyväksytty II 2 G EEx e IIC T2 to T6 LCIE 05 ATEX 6135 TUOTE TUOTENUMERO TYYPPI RESISTANSSI Ω/m +20 C HALKAISIJA (mm) TESH 2.9 0, TESH 4.4 0,0044 6, TESH 7 0,0072 5, TESH 10 0,01 5, TESH ,0117 4, TESH 15 0,015 4, TESH ,0178 4, TESH 25 0,025 4, TESH ,0315 4, TESH 50 0,050 4, TESH 65 0,065 4, TESH 80 0,080 4, TESH 100 0,100 4, TESH 150 0,150 4, TESH 200 0,200 4, TESH 320 0,320 4, TESH 380 0,380 4, TESH 480 0,480 4, TESH 600 0,600 4, TESH 700 0,700 4, TESH 810 0,810 4, TESH ,000 4, TESH ,440 4, TESH ,750 4, TESH ,000 4, TESH ,000 4, TESH ,000 3,

13 LIITOSTARVIKKEET LIITOSTARVIKKEET LIITOSTARVIKKEET BSX HTSX VSX-HT KSR-2-OJ TUOTE SÄHKÖNRO TUOTE KUVAUS PETK-1 Rasia- ja loppupäätepakkaus BSX, VSX, RSX PETK-2 Rasia- ja loppupäätepakkaus HTSX, KSX PETK-3 Rasia- ja loppupäätepakkaus FP, HPT KSR-CFK Rasia- ja loppupäätepakkaus KSR PETK 5 Liitospakkaus TESH-kaapelille PETK 11 CKTESH-2 ATEX-hyväksytty liitospakkaus TESH-kaapelille M25-14 Läpivientiholkki HTSX, KSX, FP IEK 19 IEK 14 IEK 20 IEK M25-19 Läpivientiholkki BSX, FLX M25-19 M25-14 M25-20 M M25-20 Läpivientiholkki VSX, RSX PETK-1 PETK-2 PETK-1 KSR-CFK M25-B-EXE Läpivientitulppa (sokea), M25-kierteellä, ATEX-hyväksytty IEK-14 Eristeen läpivienti HTSX, KSX, FP KSX RSX HPT TESH - IEK-19 Eristeen läpivienti BSX, FLX SCTK-1 Haaroitus rasian ulkopuolella BSX, VSX (tuotteen ZE-B ja ZS/ZE kanssa) SCTK-2 Haaroitus rasian ulkopuolella HTSX (tuotteen ZE-B ja ZS/ZE kanssa) - SCTK-3 Haaroitus rasian ulkopuolella FP, HPT (tuotteen ZE-B ja ZS/ZE kanssa) XP-1-140x140 Kiinnitettävä taustalevy B-4 BANDING Kiinnityspanta, RST, kytkentä- ja loppupääterasioiden kiinnittämiseen, ø max. 100 mm B-10 BANDING Kiinnityspanta, RST, kytkentä- ja loppupääterasioiden kiinnittämiseen, ø max. 250 mm B-21 BANDING Kiinnityspanta, RST, kytkentä- ja loppupääterasioiden kiinnittämiseen, ø max. 530 mm IEK 14 M25-14 PETK-2 FLX IEK 20 M25-20 PETK-1 FP IEK 18 M25-18 PETK-3 IEK-TES-1-LT M20-TESH VASTUSARVO CKTES-1 PETK TAPE FT-1 H Lämmönkestävä teippi, 12 mm x 33 m, max. lämpötila 260 C ALUMIINITEIPPI Kiinnitysteippi, alumiinia, 50 mm x 50 m, max. lämpötila 150 C SIDEVERKKO Kaapeleiden asennuksiin, ruostumatonta terästä, 50 mm x 10 m LIITOSPAKKAUS Lämmönkestävä (teflon) HTSX, BSX, SRL, SRM-E TERMINATOR LN-TOOL Työkalu Terminator-asennuksiin VAROITUSTARRA SWE Varoitustarra saattolämmityksiin VAROITUSTARRA ENG Varoitustarra saattolämmityksiin VASTUSARVO CKTES-2 PETK-11 IEK 19 IEK 14 M25-19 M25-14 PETK-1 PETK

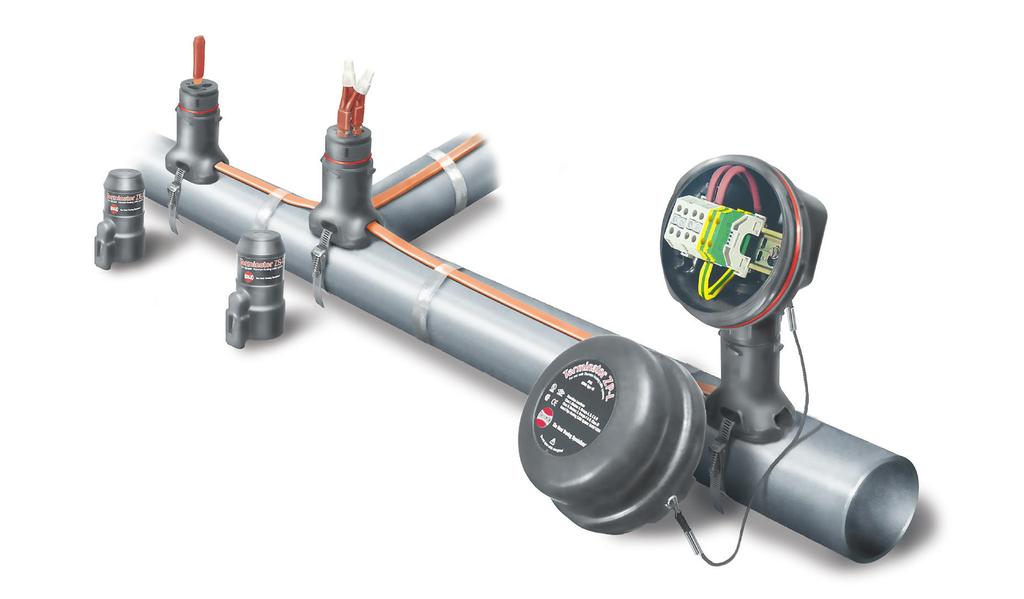

14 TERMINATOR-TUOTEPERHE TERMINATOR-TUOTEPERHE Lämpökaapelin päättäminen on helppoa ja luotettavaa. Riviliitin on suunniteltu siten, että se on suoraan asentajaa kohti ja asennus on mahdollisimman helppo. THERMON TERMINATOR Innovatiivinen 30 asteen "kierrä lukitse" -suunnittelu. Ei tarvitse ruuveja. Pyöreä muoto, ei teräviä kulmia (parempi turvallisuus). Putkijalallinen IP66-jakorasia kiinteällä tiivisteellä helpottaa kannen avaamista ja sulkemista. Helppoa paikantaa ja asentaa putkeen. Putkijalka kiinnitetään putkeen ruostumattomasta teräksestä valmistetulla pannalla. Seinäasenteinen versio myös saatavana. Lukittava kansi Thermon Terminator on tuoteperhe putkien sulanapitoon ja säiliöiden saattolämmityksiin. Lasikuituvahvistettu polymeerirakenne Min. asennuslämpötila 60 C Lämpötilaluokitus +232 C Korroosion kestävä UV-suojattu Iskunkestävä (7 joulea 60 C) Haaroituspala kolmelle kaapelille Jakorasian kansi on kiinnitetty rasiaan, mikä myös helpottaa asennustyötä. Riviliitin asennusystävällisessä paikassa (eteenpäin) Johdotus erittäin helppoa, helppo pääsy riviliittimelle Kiinnitys din-kiskoon "klikkaamalla" Suunnittelun ja asennustyön helppous Lämpöeristeen yläpuolella, kaapeleiden mittaukset ja tarkistukset helposti Samat liitospakkaukset syötölle, T-haaralle ja loppupäätteelle Läpivienti 3 reiällä Useita kaapelin läpivientimahdollisuuksia Oma läpivienti (tiiviste) jokaiselle kaapelille Sisäänrakennettu vedonpoisto kaapeleille Maailmanlaajuiset hyväksynnät Sopii käytettäväksi räjähdysvaarallisissa tiloissa Sertifioitu sekä category 2 että category 22 IP66 Samaa järjestelmää voidaan käyttää kaikissa maanosissa. ZP Jakorasia, joka sopii käytettäväksi jopa kolmelle lämpökaapelille sekä syöttökaapelille. Sähkönro ZT Säädettävä termostaatti lämmityksen ohjaamiseen. Sopii myös esiohjaukseksi kontaktorin kautta useille kaapeleille. Beacon Merkkivalollinen loppupääte. Saatavana vihreillä (sähkönro ) tai punaisilla led-valoilla (sähkönro ). ZL Merkkivalollinen jakorasia näyttää milloin lämmityskaapelilla on jännite. Sähkönro ZS (T-Haara) tai ZE (loppupääte) Valmistettu siten, että kaapeleiden päät ovat eristeen ulkopuolella, jolloin mittaukset on helppo suorittaa. Sähkönro

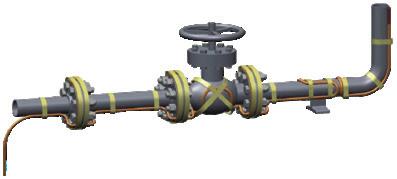

15 SÄILIÖLÄMMITYS SÄILIÖLÄMMITYS SÄILIÖLÄMMITYKSEN ASENNUSRATKAISU Banding -asennusnauha Alumiiniteippi Pistesarjat on tuonut markkinoille ainutlaatuisen säiliölämmityskokonaisuuden. Sen kiinnitysratkaisu on poikkeuksellinen, sillä se ei vaadi asentajaltaan erityisosaamista tai työvälineitä. max. 750 mm Lämmityskaapeli Punch Strip -kiinnitysnauha SÄILIÖLÄMMITYKSIIN ei ole tähän asti ollut markkinoilla toimivaa kiinnitysratkaisua. Aiemmin lämmityksen asentaminen on saattanut vaatia esimerkiksi hitsaajan ammattiosaamisen ja vienyt useita työtunteja. Pistesarjat halusi löytää tähän paremman ratkaisun ja toi markkinoille kokonaisuuden, joka on erityisen asennusystävällinen ja kustannustehokas. Kiinnitysjärjestelmän asentaminen aloitetaan Banding-asennusnauhasta. Se asennetaan säiliön yläosaan, ja sen varaan lisätään Punch Strip -kiinnitysnauhoja. Kun samalla periaatteella on lisätty kaikki tarvittavat asennus- ja kiinnitysnauhat säiliön alaosaan asti, sidotaan ne yhteen säiliön alaosassa Tie Wire -sidontanauhalla. Tämän jälkeen säiliö on valmis lämmityskaapelin kiinnittämistä varten. Punch Strip -kiinnitysnauhasta taivutetaan kynnet, joiden varaan kaapeli asennetaan (kynnen sileäreunainen puoli kaapelia vasten). Lopuksi kytketään lämmitys- ja kylmäkaapelit niille soveltuvassa jakorasiassa. Lisäämällä kaapeleiden päälle alumiiniteippaus varmistetaan lämmönjohtuminen. Asiantuntijamme auttavat mielellään jo suunnitteluvaiheessa. Ota yhteyttä puhelimitse tai sähköpostitse max mm KIINNITYSTARVIKKEET 3 Oikeanlaisten tarvikkeiden avulla säiliön lämmitysjärjestelmän asentaminen onnistuu helposti Tie Wire -sidontanauha Punch Strip -kiinnitysnauha KUVA TUOTENUMERO TUOTE * BANDING-ASENNUSNAUHA * BAND IT -KIRISTYSKAPPALE * PUNCH STRIP -KIINNITYSNAUHA TIE WIRE -SIDONTANAUHA ASENNUSTEIPPI ALUMIINI 50 mm / 50 m Meiltä saat myös säiliölämmityksiin soveltuvat kaapelit *) Materiaali ruostumatonta terästä

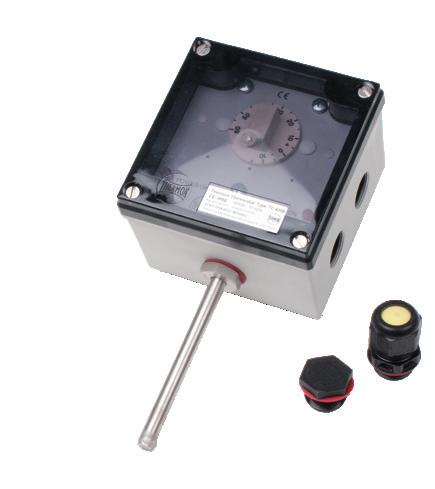

16 TERMOSTAATIT TERMOSTAATIT TC 1 TC1-termostaatti on suunniteltu ohjaamaan saattolämmitystä ja sulanapitoa kohteissa, joissa vaaditaan erittäin tarkasti säädeltyjä putkistojen tai säiliöiden lämpötiloja. TUOTE SÄHKÖNRO TYYPPI SÄÄTÖALUE SÄÄTÖ- TARK- KUUS PUTKEN MAX. LÄMPÖTILA ANTURI- PITUUS (m) KOTE- LOINTI- LUOKKA MITAT (mm) Kiinnitys putken pinnalle putkijalan (XP) ja kiinnityspannan (s. 31) avulla tai seinäasennukseen (WP). Käyttöjännite Kytkentäreleen suurin kuorma max. 400 V 230 V A 400 V A Sallittu ympäristön lämpötila-alue 30 C C Kapillaarin materiaali Ruostumaton teräs Paino 1,5 kg Kotelointiluokka IP TC1-1-60* C 4 C 150 C 1,0 IP x 126 x TC * C 4 C 145 C 1,0 IP x 126 x TC * C 10 C 320 C 1,0 IP x 126 x TC XP C 4 C 150 C 1,0 IP x 126 x TC XP C 4 C 145 C 1,0 IP x 126 x 95 *) WP (seinäasennus) 30 31

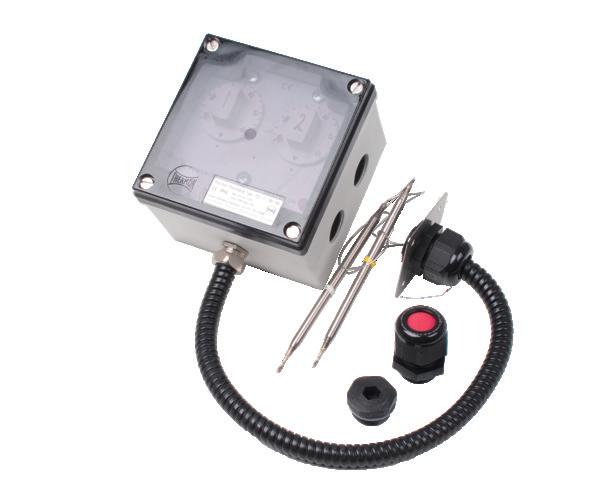

17 TERMOSTAATIT TERMOSTAATIT TC 2 + RAJOITIN Termostaatit on suunniteltu saattolämmityksen ohjaamiseen paikoissa, joissa tarvitaan lisäksi korkean lämpötilan rajoitintoimintoa. Termostaatit soveltuvat erittäin rankkoihin teollisuusympäristöihin vesi- ja pölytiiveyden ansiosta. Käyttöjännite Kytkentäreleen suurin kuorma max. 400V 230 V A 400 V A Sallittu ympäristön lämpötila-alue 30 C C Anturin materiaali Ruostumaton teräs Anturin pituus 1 m Paino 1,5 kg Kotelointiluokka IP65 TUOTE TYYPPI SÄÄTÖALUE SÄÄTÖTARKKUUS MAX. LÄMPÖTILA Ohjaus TC2-1-40/XXX C ±4 C 130 C TC /XXX C ±4 C 145 C TC /XXX* C ±10 C 320 C Rajoitin TC2-1-XXX/ C ±4 C 145 C TC 2-1-XXX/300* C ±10 C 320 C *) Ei ole saatavana putkijalallisella kiinnityksellä TC2 on varustettu kahdella säädettävällä termostaatilla. Ensimmäinen anturipiiri käynnistää lämmityksen mikäli lämpötila putoaa alle asetetun alarajan. Toinen anturipiiri katkaisee lämmityksen mikäli lämpötila kohoaa yli asetetun ylärajan. TC2 on suunniteltu seinäkiinnitykseen ja se voidaan asentaa myös suoraan putken pintaan käyttämällä teräksistä XP-1 -asennusjalkaa. TC2 sisältää PVC-pinnoitetun ja galvanisoidulla teräksellä armeeratun kapillaariantureiden suojaputken, jossa on valmiina läpivientiholkki ja kiinnityslaippa. TC2/XP Plus sisältää putkijalan, jolla termostaatti voidaan kiinnittää suoraan putken pintaan. TC2/XP Plus mahdollistaa myös yhden lämpökaapelin kytkennän putkijalan sisällä. Termostaatin merkkivalot näkyvät kotelon läpinäkyvän kannen läpi selkeästi. Kummankin termostaattiversion kotelot on valmistettu erittäin kestävästä ja metallittomasta materiaalista. Tarvikkeet ja anturit on valmistettu ruostumattomasta teräksestä

18 TERMOSTAATIT TERMOSTAATIT TC-AMBIENT KIINNITYSPANNAT TC-Ambient termostaatti on suunniteltu mittaamaan ympäristön lämpötilaa saattolämmityksen ja sulanapidon yhteydessä. Säädettävällä termostaatilla voidaan ohjata yksittäistä lämmitysjärjestelmää tai kontaktoriohjauksella suurempiakin järjestelmiä. Metalliset kiinnityspannat putkijalallisiin malleihin (XP). Käyttöjännite Kytkentäreleen suurin kuorma max. 400 V 230 V A 400 V A Käyttölämpötila-alue 30 C C Säätöalue 15 C C Suurin differentiaali / tarkkuus ±4 C Suurin sallittu anturiin kohdistuva lämpötila +130 C Anturin mitat / materiaali 10 x 120 mm / ruostumaton teräs Paino 1,5 kg Kotelointiluokka IP65 TUOTE SÄHKÖNUMERO TYYPPI PUTKEN KOKO (mm) B B B Termostaatissa on merkkivalot syöttöjännitteelle ja lämmitykselle. Merkkivalot ovat helposti havaittavissa läpinäkyvän suojakannen ansiosta. Myös asetettu lämpötila voidaan tarkastaa avaamatta suojakantta. Kotelo on valmistettu metallittomasta materiaalista, joka kestää myös erittäin kovia teollisuusolosuhteita. Kotelo on myös vesi- ja pölytiivis (IP65). Ulkoinen anturi on valmistettu ruostumattomasta teräksestä. TUOTE TUOTENUMERO TUOTE KOTELOINTILUOKKA TC-AMBIENT IP

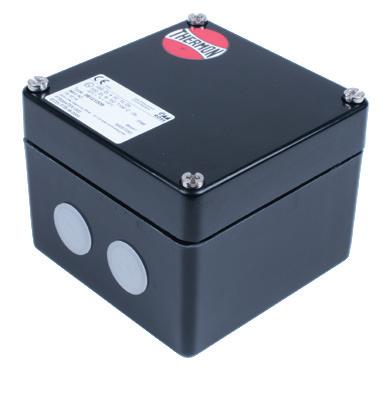

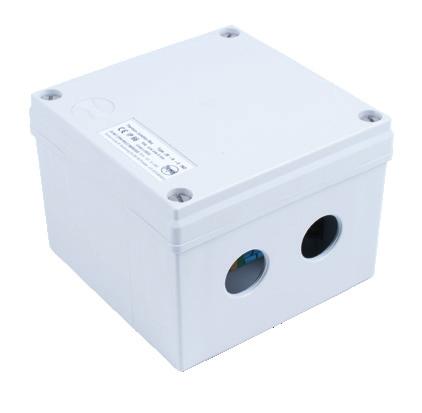

19 KYTKENTÄRASIAT KYTKENTÄRASIAT JB-K-0 4xM25-Ex JB-K-0 4xM25-IND Kytkentärasia Thermon JB-K-0 4xM25-Ex soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. ATEX-hyväksytty. Kytkentärasia Thermon JB-K-0 4xM25-IND soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. ATEX-hyväksyntä e T6/T4 Läpimenoaukko 4 x M25 (läpiviennit ja tulpat saatavissa erikseen) Läpimenoaukko 4 x M25 (läpiviennit ja tulpat saatavissa erikseen) Riviliitinterminaalit 4 x 6 mm² syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Riviliitinterminaalit 4 x 6 mm² syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Max. jännite 750 V Max. jännite 750 V Ulkomitat 126 x 126 x 95 mm Ulkomitat 126 x 126 x 95 mm Kotelointiluokka IP66 Kotelointiluokka IP66 TUOTE TUOTENUMERO TYYPPI TUOTE TUOTE SÄHKÖNUMERO TYYPPI TUOTE JB-K-0 4xM25-Ex THERMON JB-K KYTKENTÄRASIA JB-K-0 4xM25-IND THERMON JB-K KYTKENTÄRASIA 36 37

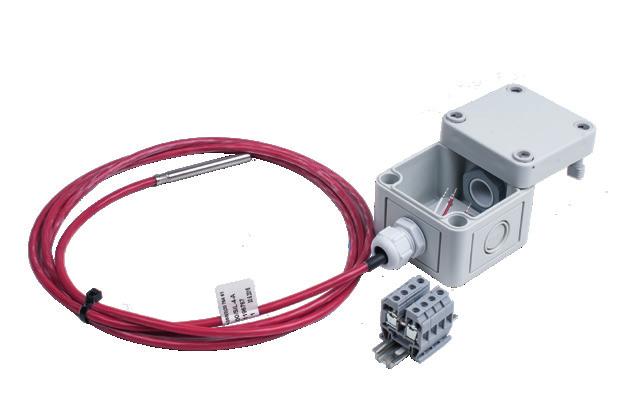

20 ANTURIT ANTURIT PT100 MUOVIKOTELOLLA Kaikkiin sulanapitokohteisiin. TUOTE TUOTENUMERO TUOTE KUVAUS PSTW-KAAPELI-6/ /SIL-4-A, 2 m anturi Anturi Tyyppi PSTW-KAAPELI-6/ /SIL-4-A, 2 m PSTW-KAAPELI-6/ /SIL-4-A, 5 m Pt100 4-johdin kytkennällä PSTW-KAAPELI-6/ /SIL-4-A, 5 m anturi PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S anturi + kotelo PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S anturi + kotelo Toleranssi DIN IEC 751 ±0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Holkin materiaali AISI 316L Holkin mitat 6/60 mm Kaapelin materiaali Silikoni +180 C Pituus mm tai mm Pt100-lämpötila-anturi Lämpötilan mittaus perustuu vastusmittausperiaatteeseen. Anturin materiaali on platina ja vastuksen arvo on 100 ohm lämpötilan ollessa 0 C. Platinalla on positiivinen resistanssin lämpökerroin; vastus kasvaa lämpötilan noustessa. Vastus muuttuu lämpötilan funktiona 0,39 ohm/1 C. Kotelo PSMKS S Kotelointiluokka IP66 Materiaali Polystyreeni Väri Harmaa Mitat (mm) L:65 x K:57 x S:65 Läpiviennit 1 kpl M16 x 1,5 ja 1 kpl M20 x 1,5 Riviliittimet 4 kpl pienoisriviliittimiä 0, mm 2 Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan

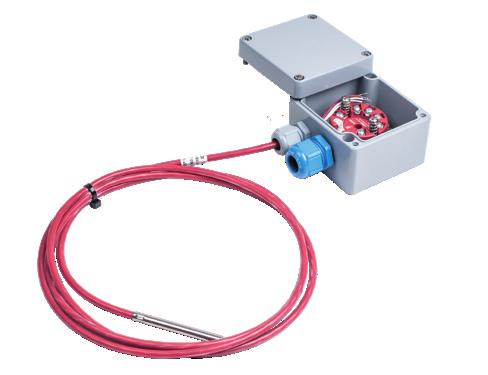

21 ANTURIT ANTURIT PT mA, Ex Räjähdysvaarallisiin tiloihin 0, 1, 2, 20, 21 ja EXi-piiriin. TUOTE TUOTENUMERO TUOTE KUVAUS PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin Anturi PSTW-KAAPELI-6/ /SIL-3-A, 2 m PSTW-KAAPELI-6/ /SIL-3-A, 5 m PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin - PSTW-EX-EROTIN-5104B erotin Tyyppi Pt100 3-johdin kytkennällä Toleranssi DIN IEC 751 +/ 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Holkin materiaali AISI 316L Holkin mitat 6/60 mm Kaapelin materiaali Silikoni +180 C Pituus mm tai mm Lähetin voidaan asentaa Ex-alueille 0, 1, 2, 20, 21 ja 22. Voidaan asentaa myös normaaleihin tiloihin. Kaikissa tapauksissa syöttöjännite / lähtöviesti täytyy suojata erillisellä Ex-suojauksella ko. sovelluksen mukaan. Suojauksessa voidaan käyttää esimerkiksi Ex-erotinta 5104B. Lähetin PS5333 D 2-johdin lämpötilalähetin Ex-hyväksynnät KEMA 03ATEX1535 II 1 G Ex ia IIC T4 tai T6 II 1 D Ex iad Lämpötilaluokat (T1... T4) 85 C (T5... T6) 60 C ATEX-tilaluokkiin 0, 1, 2, 20, 21 ja 22 Mittausalue Ohjelmoidaan haluttuun lämpötila-alueeseen Kotelo PSAK886 1XM20+1XM16 Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan. Kotelointiluokka IP68 Materiaali Alumiini Väri Harmaa Mitat (mm) L:80 x K:75 x S:57 Läpiviennit 1 kpl M16 x 1,5 ja 1 kpl M20 x 1,5 (sininen) 40 41

22 ANTURIT ANTURIT PT100 MUOVIKOTELOLLA, Ex Lämpötila-anturi muovikotelolla räjähdysvaarallisiin tiloihin. Anturi PSTWT-KAAPELI-6/ /TDT-4-A-EX+BOX PSTWT-KAAPELI-6/ /TDT-4-A-EX+BOX Tyyppi Pt100 4-johdinkytkennällä Toleranssi DIN IEC 751 ±0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) Käyttölämpötila-alue C Holkin materiaali AISI 316L Holkin mitat 6/60 mm Kaapelin materiaali FEP-eristeinen, häiriösuojattu kaapeli (+200 C) Pituus tai mm Ex-hyväksynnät VTT 14 ATEX 004X, IECEx VTT X Luokitus II 2 G Ex e IIC T6...T3 Gb, II 2 D Ex tb IIIC T60 C Db Kotelo Kytkentäkotelo PSFF00 Kotelointiluokka IP65 Materiaali Lasivahvennettu Polyesteri Väri Musta Mitat (mm) L:80 x K:75 x S:55 Läpiviennit 2 x M20 (7 13 mm) ja 1 x M16 (3 6 mm) Riviliittimet 4 x MXK4 (4 mm²) ja 1 x PE MSLKG 5 Ex-hyväksynnät PTB 08 ATEX 1064 Luokitus II 2G Ex e IIC T6 Gb TUOTE TUOTENUMERO TUOTE KUVAUS PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo PSTWT-KAAPELI-6/ /TDT-4-A-EX, 2m anturi PSTWT-KAAPELI-6/ /TDT-4-A-EX, 5m anturi Vakioantureiden lisäksi pystymme toimittamaan antureita räätälöitynä mittojen ja vaadittujen ominaisuuksien mukaan. EXe-hyväksytty 6 mm:n kaapeli Pt 100 lämpötila-anturilla. Varustettuna muovisella kytkentäkotelolla. Kotelossa M20 x 1,5 kaapeliläpivienti

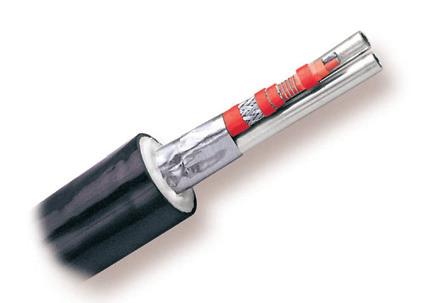

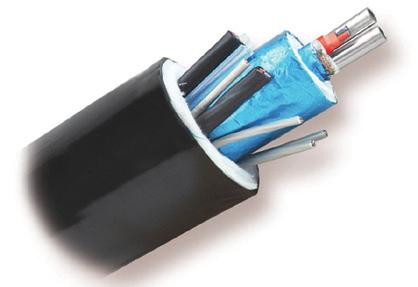

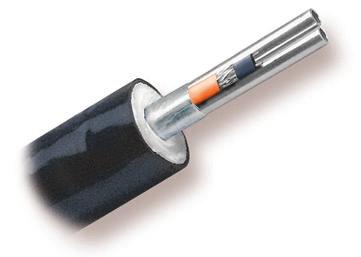

23 NÄYTELINJAPAKETIT NÄYTELINJAPAKETIT THERMON NÄYTELINJAPAKETIT TUBETRACE SE/ME Hyväksytty käytettäväksi tavanomaisilla (ei-luokitelluilla) alueilla ja räjähdysvaarallisissa ympäristöissä ATEX-direktiivin ja IECEx Schemen mukaisesti. TUBETRACE, JOSSA ON HTSX ITSESÄÄTYVÄ LÄMMITYSKAAPELI Käytetään höyrypurkausten lämpötilalle altistuvissa paikoissa. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TUBETRACE, JOSSA ON ITSESÄÄTYVÄ BSX LÄMMITYSKAAPELI TUBETRACE, JOSSA ON ITSESÄÄTYVÄ VSX-HT LÄMMITYSKAAPELI Käytetään paikoissa, joissa korkean lämpötilan altistus on tärkeää. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TUBETRACE, JOSSA ON TEHOA RAJOITTAVA HPT LÄMMITYSKAAPELI Määrämittaan katkaistava saattolämmitys korkean lämpötilan ylläpitoon. Käytetään myös sulanapitoon paikoissa, joissa korkean lämpötilan kestoisuus on tärkeää. Tehoa rajoittavat HPT-kaapelit ovat paras valinta enintään 204 C:n lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 260 C Saatavana ovat myös seuraavat TubeTrace, jossa on mineraalieristeinen MIQ-lämmityskaapeli TubeTrace, jossa on rinnakkainen vakiometritehoinen FP-lämmityskaapeli Monissa analysaattorisovelluksissa on erikoisputkivaatimuksia. Ne kaikki voidaan toimittaa instrumentti-putkinipuissa. Esimerkkejä saatavilla olevista putkimateriaaleista ja -pinnoitteista: Fluoropolymeeriputki, ruostumaton teräs 316 ja 304, hitsattu tai saumaton, Monel*, titaani, Inconel* 825 ja Alloy 20 ovat kaikki heti saatavilla. Erikseen on tilattavissa ruostumattomia teräsputkia myös sähkökiillotettuina (EP), kemiallisesti passivoituina (CP) ja varustettuina performance coating -pinnoitteilla, kuten SilcoNertillä* Kaksoiskerrosputket tai moninkertaiset putkimateriaalit voidaan toimittaa niputettuina. Muita TubeTrace-tarvikkeita Lisäjohtimet Lämmittämättömät putket Tehdasasennetut lämpötila-anturit Erikoismerkinnät ja -tunnisteet tarvittaessa Käytetään veden sulanapitoon ja matalan lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 85 C *) Monel ja Inconel ovat Inco Alloys International., Inc:n tavaramerkkejä. SilcoTek-tuotenimi oli aiemmin Restek Performance Coatingsin yksikkö. SilcoNert 1000 korvaa Silcosteelin. SilcoNert 2000 korvaa Sulfinertin/Siltekin

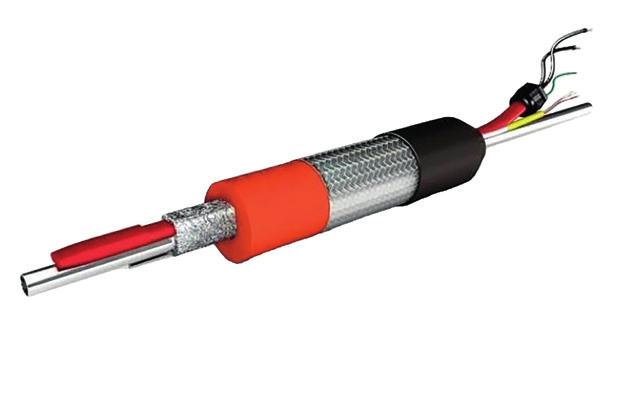

24 LÄMMITETYT LETKUT LÄMMITETYT LETKUT LÄMMITETYT LETKUT ANALYSOINTIKÄYTTÖÖN LÄMMITETYT PAINEENKESTÄVÄT LETKUT Lämmitettyjä analysointiletkuja käytetään esimerkiksi silloin, kun halutaan pitää kaasu- tai nestenäytteen lämpötila halutussa tasossa koko sen siirtoajan. Lämmitetyillä paineenkestävillä letkuilla voidaan siirtää lämpöhäviöttömästi paineenalaisia öljyjä, rasvoja, kaasuja, vahoja, hartseja, maaleja, liimoja, muoveja, valumateriaaleja, elintarvikkeita, yms. Lämmitetyillä analysointiletkuilla voidaan teollisuudessa siirtää savukaasujen näytteitä piipuista ja hormeista analysointijärjestelmiin, ilman näytteiden lämpötilan muutoksesta aihetuvaa epätarkkuutta mittaustuloksissa. Analysointiletkuja käytetään myös erilaisissa prosessiteollisuuden sovelluksissa, sekä petrokemian laitoksissa palamisprosessien valvontaan. Ylläpitolämpötila / sulanapito max. 250 C Yleisimmät putkikoot 8 mm 10 mm Ylläpitolämpötila / sulanapito max. 450 C Yleisimmät putkikoot 4 mm 10 mm Paineenkestävillä lämpöletkuilla voidaan materiaali pitää koko siirtoajan halutussa lämpötilassa. Lämpötila-alue on valittavissa C välillä ja letkun läpimitat voivat olla mm. Lämpöletkuja on saatavilla myös räjähdysvaarallisiin Ex-tiloihin. Lämmitetyt analysointiletkut tehdään aina kohteen tarpeiden mukaan. Tämä takaa helpon asennuksen sekä luotettavan lopputuloksen. Lämmitettyjä letkuja voidaan valmistaa joko vakiotehoisella lämpöelementillä, jolloin niitä ohjataan ulkoisella termostaatilla ja lämpötilaa valvotaan letkuun valmiiksi asennetulla lämpöanturilla, tai sitten voidaan käyttää itsesäätyvää lämmityselementtiä

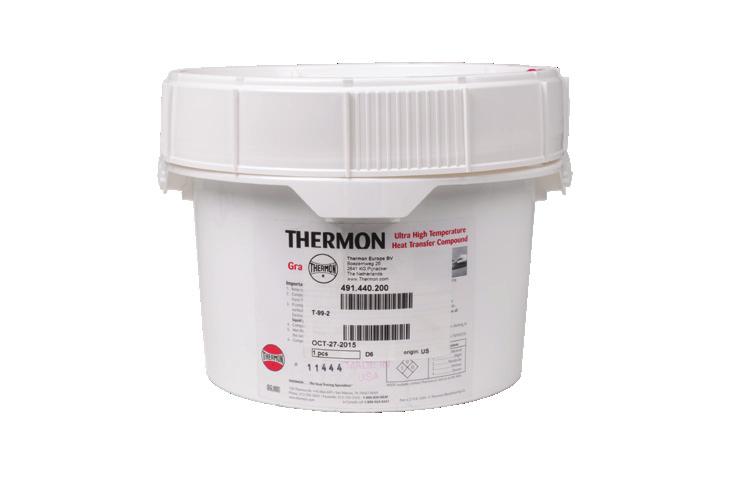

25 LÄMMÖNSIIRTOMASSAT LÄMMÖNSIIRTOMASSAT LÄMMÖNSIIRTOMASSA T-99 Thermon T-99 lämmönsiirtomassa on kehitetty soveltumaan erityisesti suuriin lämpötiloihin. Massaa voidaan käyttää esimerkiksi putkistoissa, tfk-kanavissa, venttiileissä ja pumpuissa. Pakkauskoko (L) 3,8 tai 7,6 Max. lämpötila C Min. lämpötila 196 C Alhaisin asennuslämpötila 0 C Säilyvyys 1 vuosi (avaamaton pakkaus) Ohenteisuus Vesiohenteinen Sähkönjohtavuus Ei johda sähköä TUOTE TUOTENUMERO TUOTE PAKKAUSKOKO (L) LÄMMÖNSIIRTOMASSA T-99 3, LÄMMÖNSIIRTOMASSA T-99 7,6 Suurin käyttölämpötila on jopa C ja massa on myös sähköä johtamaton. Massa toimitetaan käyttövalmiina ja se on helppo levittää lastalla käyttökohteen pintaan. Ennen massan levittämistä on pinnat puhdistettava huolella rasvasta, öljystä ja muista epäpuhtauksista. T-99 eristää, vaimentaa mekaanista rasitusta ja tarjoaa erinomaisen lämmön johtumisen erilaisissa sovelluksissa ja käyttöympäristöissä. Erittäin kova pysyvyys myös lämpölaajentumisen alaisissa kohteissa

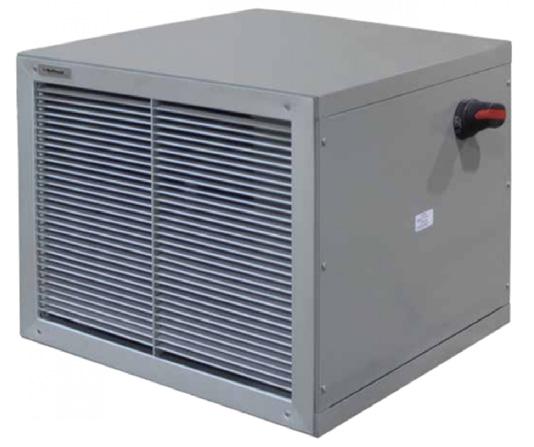

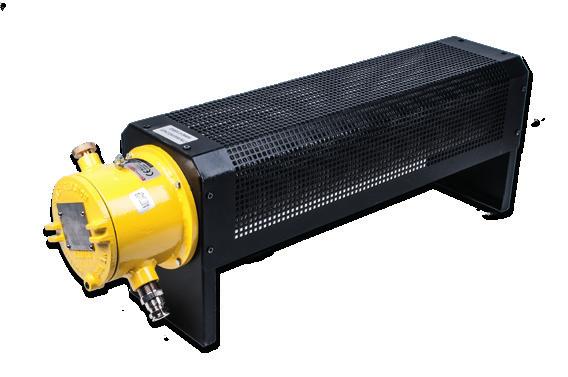

26 KONVEKTIOLÄMMITTIMET KONVEKTIOLÄMMITTIMET RIA 2 Konvektiolämmitin räjähdysvaarallisille alueille. Suunniteltu erityisesti tiloihin, joissa on kaasua tai pölyä. Tyypillisiä käyttökohteita ovat lentokonehallit, polttoainealueet, instrumentointitilat, kemian tehtaat, offshore-asennukset ja jäätymisen ehkäisy. TUOTE PITUUS (mm) PAINO (kg) LÄMPÖLUOKKA T6 T5 T4 T3 T W (RIA2*002/3/T3) 450 W (RIA2*004/3/T2) Luokitus ATEX II 2 G Ex d II C T1 T6 Runko 304 ruostumaton teräselementti ja alumiinilaipat Asennus Lattia-asennus Kotelointiluokka IP65 Ympäristön lämpötila 20 C C Jännite 230 V 1-vaiheinen ja / tai 400V 3-vaiheinen Termostaatti Kiinteä W (RIA2*003/3/T6) 450 W (RIA2*004/3/T6) 650 W (RIA2*006/3/T6) 300 W (RIA2*003/3/T5) 500 W (RIA2*005/3/T5) 750 W (RIA2*007/3/T5) 1000 W (RIA2*010/3/T5) 600 W (RIA2*006/3/T4) 900 W (RIA2*009/3/T4) 1300 W (RIA2*013/3/T4) 1800 W (RIA2*018/3/T4) 1200 W** (RIA2*012/3/T3) 1900 W** (RIA2*019/3/T3) 2800 W** (RIA2*028/3/T3) 3900 W (RIA2*039/3/T3) 2150 W (RIA2*021/3/T2) 3400 W (RIA2*034/3/T2) 5000 W (RIA2*050/3/T2) *) Mallit T/TD **) Varastoitavat mallit Mallit sisäpuolisella säädöllä (RIA2T) ja ulkopuolisella säädöllä (RIA2TD**) sekä ilman termostaattia (RIA2). Johdotettu 400 V/3-vaihe, l max: 27 A 230 V 1-vaihe (16 A 230 V 1-vaihe termostaatilla)

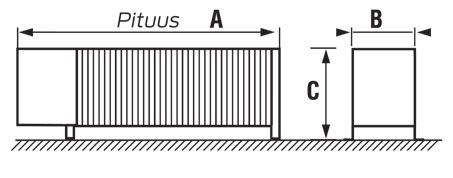

27 KONVEKTIOLÄMMITTIMET KONVEKTIOLÄMMITTIMET CAW Konvektiolämmitin räjähdysvaarallisille alueille. Suunniteltu erityisesti tiloihin, joissa on kaasua tai pölyä. Tyypillisiä käyttökohteita ovat lentokonehallit, polttoainealueet, instrumentointitilat, kemian tehtaat, offshore-asennukset ja jäätymisen ehkäisy. TUOTE SÄHKÖNRO TYYPPI TEHO (W) JÄNNITE (V) PITUUS A (mm) SYVYYS B (mm) KORKEUS C (mm) PAINO (kg) CAW CAW Luokitus ATEX II 2GD - Ex e II T3, Ex td A21 IP66 T190 C Runko Kevyttä ruostumaton terästä Asennus Lattia- tai seinäkiinnitys (vaakasuoraan) Suojausluokka IP66 Jännite 230 V Ympäristön lämpötila 20 C C Yhteensopiva termostaatti Esim. TAM050-Ex CAW CAW CAW Yhteensopiva termostaatti: TAM050-Ex TAM-Ex -termostaatit on suunniteltu käytettäväksi Ex-tilaluokissa 1 ja 2. Termostaatin kotelon materiaalina on käytetty epoksi-pinnoitettua alumiinia ja sen kotelointiluokka on IP

28 TEOLLISUUSLÄMMITTIMET TEOLLISUUSLÄMMITTIMET RUFFNECK RGE RUFFNECK FE2 Ruffneck RGE -teollisuuslämmittimet on suunniteltu käytettäväksi tavanomaisissa teollisuusympäristöissä. RGE -lämmitimet soveltuvat käytettäväksi tehtaissa, varastoissa, autohalleissa sekä muissa luokittelemattomissa tiloissa. Lämmittimen kompakti koko helpottaa asennusta ja laadukas rakenne sekä materiaalit varmistavat lämmittimien luotettavan toiminnan ja pitkän käyttöiän. Ruffneck FE2-lämmittimet on CE -merkittyjä ja täyttävät räjähdysvaarallisten alueiden ATEX-direktiivin 2014/34/EC. Lämmittimet on tarkoitettu teollisuuslaitoksiin ja muihin vastaaviin kohteisiin joissa saattaa esiintyä rähdysvaarallisia kaasuja tai hiukkasia. Tyhjiösuljettu lämpöydin tarjoaa erittäin hyvän energiatehokkuuden, tasaisen lämpöjakauman ja nopeamman lämpenemisen. Moottorin kierrosnopeus 1550 RPM Moottorin tyyppi Räjähdysturvallinen, lämpösuojattu Tehovaihtoehdot 2-40 kw Moottorin kierrosnopeus Hz tai Hz Jännitevaihtoehdot V Ohjauspiiri 115V, 0,130 A, 15 VA (maadoitettu) Kytkentätapa Kotelon materiaali 1- tai 3-vaiheinen Teräs, paksuus 1 mm Kotelon materiaali Teräs, paksuus 2 mm, epoksipinnoitettu, 5-tasoinen esikäsittely sisältäen rautafosfatoinnin Kotelon pinnoitus Epoximaali (ASA 61 harmaa) Vastusjohtimen rakenne Paksu seinämävahvuus (3 mm), teräspinnoitus LISÄTIEDOT Yksittäin säädettävät säleikön rivat puhalluksen suuntaukseen. Lämmittimessä ylikuumenemissuoja ja vakiona kattokiinnitys. Seinäkiinnitys sekä termostaatti saatavilla erikseen. Ympäristön lämpötila-alue -20 C C ja "B" -yksiköille -50 C C Kotelointiluokka IP 55 (tietyt mallit) Ohjausmuuntaja Laajan jännitealueen ensiöpuoli ja 115V toisiolähtö, 50VA TUOTE MALLI (kw) KORKEUS (mm) LEVEYS (mm) SYVYYS (mm) PAINO (kg) LISÄTIEDOT Säädettävät säleiköt mahdollistavat ilmavirtauksen ohjauksen haluttuun suuntaan. Tuulettimen suojana on tiheä suojaverkko. Kaikki kiinnitykset ovat korroosiosuojattu sinkityksellä TUOTE SÄHKÖNRO TYYPPI TEHO (kw) JÄNNITE (V) Ruffneck FE WT 2, Ruffneck FE WT 4, Ruffneck FE WT 6, Ruffneck FE WT 6, Ruffneck FE WT 9, Ruffneck FE WT 13,

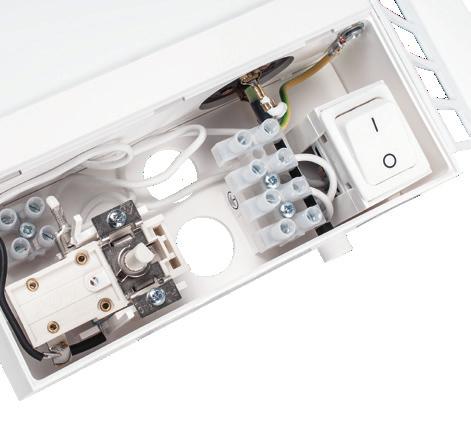

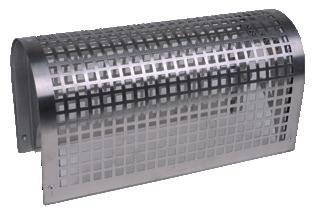

29 ERIKOISLÄMMITTIMET ERIKOISLÄMMITTIMET RiRo-u RiRo-fa/-nt/-nta Suojaverkko LAIPPA- JA PUTKILÄMMITTIMET TUOTE SÄHKÖNRO TYYPPI LÄMPÖTILA ( C) TEHO (W) JÄNNITE (V) PITUUS (mm) RiRo-laippalämmittimet, max. 240 C (pintalämpötila) LÄMPÖTILA-ALUEET OHJAUS ASENNUS SCHULTZE-laippalämmittimet on suunniteltu erityisesti teollisuuden vaativiin oloihin. Niiden tiiviysluokka on IP66/67, joten ne voi pestä painevedellä. Lämmittimien laipat on valmistettu ruostumattomasta teräksestä, joten ne kestävät erinomaisesti korroosiota. SCHULTZE-lämmittimiä on saatavana myös ilman laippoja (putkilämmittimet) sekä ATEX-hyväksyttyinä malleina räjähdysvaarallisille alueille. Laippalämmittimet sopivat etenkin sellaisiin olosuhteisiin, joissa puhtaus on tärkeää, kuten elintarviketeollisuus, maatalouden lämmitystarpeet jne. Ne sopivat myös korroosiolle alttiisiin ja kosteisiin tiloihin. Laippalämmittimet sopivat monenlaisiin kohteisiin. Perusmallien pintalämpötila on n. 200 C. Paloarkoihin tiloihin on saatavana lämmittimiä, joiden pintalämpötila on max. 115 C, ja RiRo-fa -mallien lämpötila ei ylitä 85 C. Laippalämmittimiä on saatavana sekä sisäänrakennetulla termostaatilla (RiRo-a/-fa/-nta, säätöalue C) että ilman säätöä, jolloin lämmitystä ohjataan ulkoisella termostaatilla (RiRo-u/-nt). Laippalämmittimien mukana toimitetaan jalat, joiden avulla ne voidaan helposti asentaa joko seinälle tai lattialle. Laippalämmittimiin (pituudet mm) on myös saatavana helposti asennettava suojaverkko, joka vähentää onnettomuusriskiä ja suojaa samalla lämmitintä RIRO-u 500 W RiRo-u 1000 W / RiRo-u 1500 W / RiRo-u 2000 W / RiRo-u 3000 W / RiRo-u 4000 W RiRo-a 500 W RiRo-a 1000 W RiRo-a 1500 W RiRo-a 2000 W RiRo-a 3000 W RiRo-laippalämmittimet, max. 115 C RiRo-fa 600 W / RiRo-fa 935 W / RiRo-fa 1200 W / RiRo-laippalämmittimet, max. 85 C RiRo-nt 500 W RiRo-nt 800 W RiRo-nt 1000 W RiRo-nta 500 W RiRo-nta 800 W Riro-nta 1000 W Suojaverkot RiRo K 500 W suojaverkko (RiRo-u/-a 500) RiRo K 1000 suojaverkko (RiRo-u/-s/-a 1000) RiRo K 1500 suojaverkko (RiRo-u/-s/-a 1500) RiRo K 2000 suojaverkko (RiRo-u/-s/-a 2000) RiRo K 3000 suojaverkko (RiRo-u/-s/-a 3000) 56 57

30 ERIKOISLÄMMITTIMET ERIKOISLÄMMITTIMET PST RIB-LÄMMITTIMET PST RIB -lämmittimet ovat tehokkaita mutta silti kompaktin kokoisia W:n teho saadaan vain 0,18 m2 pinta-alan avulla pintalämpötilan pysyessä silti sähkölämmittimille säädetyn maksimirajan alapuolella. Lämmittimet on valmistettu ruostumattomasta teräksestä sekä alumiinista. Rakenteensa ansiosta ne ovat todella kevyitä ja sopivat siten erinomaisesti esimerkiksi laivoihin tai muuhun teollisuuskäyttöön, jossa mitat ja paino ovat tärkeitä valintakriteereitä lämmittimien valinnassa. Tuotteen mukana toimitetaan suojaritilä, jonka viisto muoto estää ulkopuolisten materiaalien tahattoman päätymisen lämmittimen päälle. Lämmittimen automaattinen lämpösuojaus estää ylikuumenemisen. PST RIB -lämmittimet on hyväksytty useiden tarkastuslaitosten toimesta (esim ABS, DNV, Lloyd ja RMRS). Lämmittimien suojausluokka on IP44, mikä mahdollistaa tuotteiden asentamisen myös kosteisiin tiloihin. TUOTE TUOTENUMERO TYYPPI TEHO (W) MITAT (KORKEUS / LEVEYS / SYVYYS) PST RIB PST RIB PST RIB PST RIB PST RIB PST RIB PST RIB PST RIB PST RIB

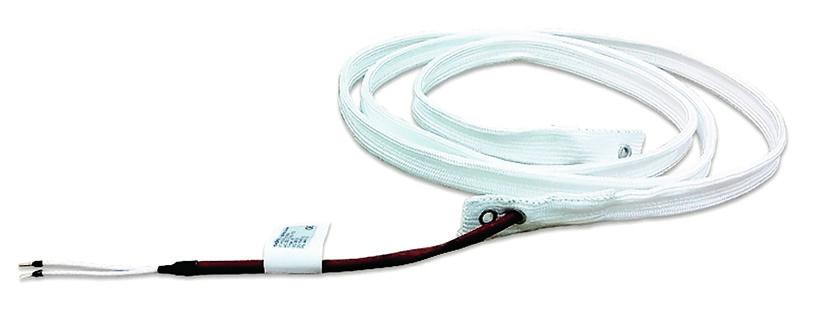

31 LÄMMITYSELEMENTIT LÄMMITYSELEMENTIT Kvartsilasinen kuiturakenne Kvartsilasinen vaippa Kierretty lämpöjohdin PST ITH LÄMPÖNAUHA Kvartsilasinen PST ITH -lämpönauha jopa +900 C lämpötiloihin. PST ITH soveltuu vaativiin kohteisiin, joissa tarvitaan maksimaalista tehoa ja lämpötiloja. Korkealaatuisesta kvartsilasikuidusta valmistettu rakenne mahdollistaa jopa +900 asteen lämpötilankeston ja mekaanisen lujuuden. ITH-lämpönauhat soveltuvat asennettavaksi kuiviin tiloihin ja niiden ohjaamiseen tulee aina käyttää termostaattiohjausta. TUOTE TUOTENUMERO TUOTE PITUUS (m) TEHO (W) KÄYTTÖJÄNNITE (V) PST ITH 0, PST ITH 1, PST ITH 1, PST ITH 2, Käyttöjännite 230 V, 50/60 Hz Max. toimintalämpötila +900 C Max. teho 380 W / m Min. taivutussäde 15 mm Min. asennusväli 5 mm Kotelointiluokka IP20 Varastointilämpötila C Alin asennuslämpötila 50 C Leveys 30 mm ±10 % Paksuus 6 mm ±10 % Liitosjohdon pituus 0,35 m (max. lämpötila +450 C) PST ITH 2, PST ITH 3, Huom! Saatavilla myös räätälöidyillä mitoilla / tehoilla PST ITH -lämpönauhojen kanssa voidaan käyttää PST ICON -ohjauslaitetta ja PST T-M-303 -antureita

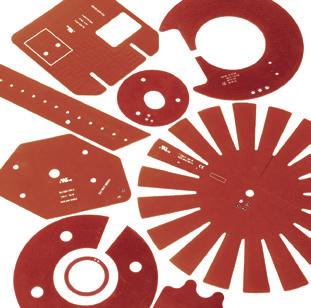

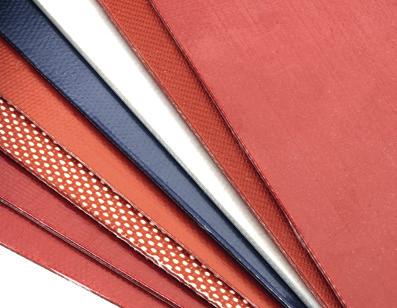

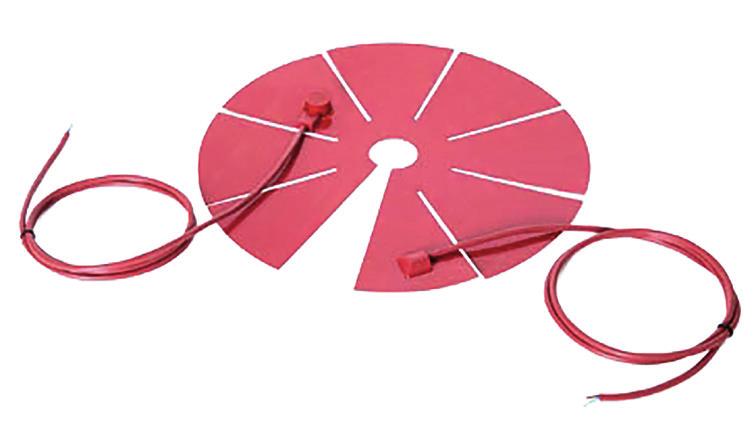

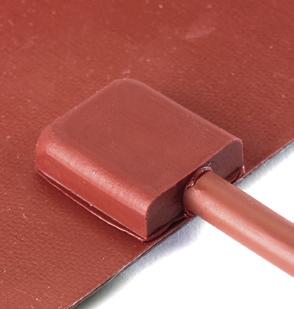

32 LÄMMITYSELEMENTIT LÄMMITYSELEMENTIT PST HOL SILIKONILÄMMITIN PST HOL Silikonilämmittimet ovat tehokkaita lämmityselementtejä vaativaan käyttöön. Silikonilämmitin on oikea valinta kun halutaan tarkkaa ja erittäin nopeaa lämmitystä tai sulanapitoa kohteeseen. 23O V VERSIOT TYYPPI KOKO (mm) TEHO (W) HOL x HOL x Kovaa teollisuuskäyttöä kestävän silikonilämmittimen pieni terminen massa mahdollistaa erittäin nopean lämmönjohtumisen lämmitettävään materiaaliin. Pienen termisen massan ansiosta myös reagointi lämpötilan muutokseen on lähes välitön. Silikoninen rakenne mahdollistaa laajan lämpötila-alueen: C, (Erikoistilauksesta +260 C). Laajan lämpötila-alueen lisäksi silikonin sähköiset ominaisuudet tekevät asennuksen helpoksi lähes kaikkiin ympäristöihin. Lämmittimien kiinnitykseen on valittavissa itseliimautuva pinta, kiinnityskoukut, velcro-tarra tai magneettinen kiinnitys. Huom! Itseliimautuva kiinnityspinta vakiona. (Max C) HOL x HOL x HOL x HOL x HOL x HOL x Silikonilämmittimiä voidaan käyttää lähes minkä tahansa termostaatin tai lämpötilanrajoittimen kanssa. Lämmittimiin on saatavana valmiiksi asennettuna sisäinen lämpötilanrajoitin tai termostaatti haluttuun lämpötilaan. (+30 C C). Sulanapitokäyttöön voidaan valita esimerkiksi kiinteä termostaatti, joka pitää lämmityksen päällä vain lämpötila-alueella 5 C C. 12 V VERSIOT TYYPPI KOKO (MM) TEHO (W) HOL x 50 1,25 HOL x 50 2,5 HOL x 75 3,75 Silikonilämmittimien vakiokoot löytyvät viereisestä taulukosta, mutta muita kokoja voidaan valmistaa erikseen tilauksesta. HOL x HOL x 150 7,5 HOL x 100 7,5 HOL x HOL x HOL x HOL x HOL x HOL x HOL009 Pyöreä, 50 mm halkaisija 2 HOL023 Pyöreä, 75 mm halkaisija 4 HOL024 Pyöreä, 100 mm halkaisija

33 PISTESARJOJEN MAKSUTTOMAT KOULUTUKSET Kun on kyse järjestelmien luotettavuudesta ja turvallisuudesta, on huolehdittava myös alalla toimivien tietotaidon ajantasaisuudesta. Pistesarjat tarjoaa ilmaisia koulutuksia koskien mm. paloturvallisuutta, standardeja ja asennuksia. Koulutukset ovat kaikille avoimia. Kysy lisää ja ilmoittaudu rohkeasti mukaan! Teollisuuden saattolämmitysjärjestelmät Palvelemme yli 40 vuoden kokemuksella urakoitsijoita, rakennus- ja asennusliikkeitä, kiinteistöjä ja teollisuuden yrityksiä. Olemme viime vuosina laajentaneet kattavaa asiantuntijapalvelu- ja tuotevalikoimaamme myös palonkestävien kaapelijärjestelmien komponenttien toimituksiin, laadukkaiden valokuituja CAT-kaapelien kokonaisjärjestelmiin sekä teollisuuden vaativiin saattolämmitysprojekteihin. us Pistesarjat on tunnettu suomalainen lämmitys- ja sulanapitoratkaisujen toimittaja. Tyytyväiset asiakkaat ovat toimintamme perusta. Rahtivapa tt ne KATTAVA VARASTO, NOPEAT TOIMITUKSET Järjestämme tapauskohtaisesti räätälöityjä tilaisuuksia, joissa käsittelemme teollisuuden saattolämmitystä eri näkökulmista. Tapaamisia järjestetään niin suunnittelijoiden, teollisuusurakoitsijoiden kuin loppukäyttäjienkin kanssa. itil a u ks i l le! Valmistamme ja kokoamme tuotteet laadukkaista raaka-aineista aina asiakkaan yksilöllisiä tarpeita vastaaviksi lopputuotteiksi. Suunnittelemme ja toteutamme yhdessä asiakkaan kanssa heidän tarpeisiinsa sopivimmat kaapeliratkaisut, niin kiinteistöihin kuin teollisuuden projekteihin. Varasto ja tuotantolaitoksemme Espoossa mahdollistaa nopeat kotimaan toimitukset. Varastotuotteet ja useimmat räätälöidytkin tuotteet pyrimme lähettämään jo tilauspäivän aikana. Noutopalvelumme toimivat Espoon lisäksi Lahden toimipisteessä. Tuotetilaukset voi tehdä verkossa, puhelimitse tai asiakaskäynneillä, ja toimituksen voi saada vaikka suoraan työmaalle. Kysy rohkeasti lisää, niin valmistelemme juuri teidän tarpeisiinne sopivan kokonaisuuden tilaisuutta varten. Muita maksuttomia koulutuksiamme ICT-yleiskoulutus Järjestelmätakuu-koulutus (ICT) Palonkestävät asennukset ja standardit Sulanapitojärjestelmät du! tau Kysy lisää ja ilmoit p stesarjat.fi asiakaspalvelu@pi

34 Rahtivapaus nettitilauksille! Verkkokaupan käyttäjänä saat parempia etuja! Rekisteröitynä käyttäjänä näet heti asiakaskohtaisen hintasi ja lisäksi tarjoamme verkkotilaukset ilman rahtikuluja. Asiakaskohtaiset, alennetut hinnat Kaikille tilauksille ilmainen toimitus 100% palautusoikeus ilman kuluja Oma tilaushistoria näkyvissä
