Käyttöohje FI

Transkriptio

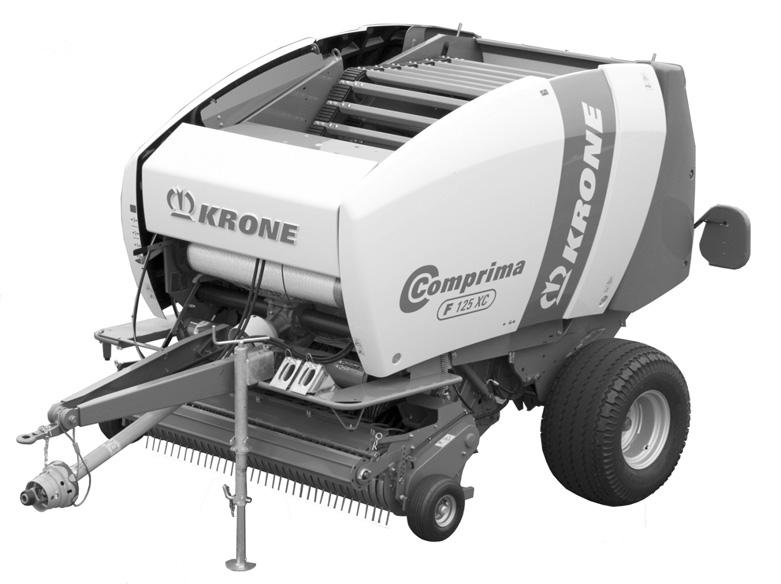

1 Käyttöohje FI Pyöröpaalain COMPRIMA F 5 / COMPRIMA F 5 XC COMPRIMA F 55 / COMPRIMA F 55 XC COMPRIMA V 50 / COMPRIMA V 50 XC COMPRIMA V 80 / COMPRIMA V 80 XC (valmistusnumerosta alkaen)

2 EU-vaatimustenmukaisuusvakuutus EY-direktiivin 98/7/EY mukaan Me, Maschinenfabriken Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle vakuutamme omalla vastuullamme, että tuote Tyypit: Krone-pyöröpaalain COMPRIMA F 5 / COMPRIMA F 5 XC, COMPRIMA F 55 / COMPRIMA F 55 XC COMPRIMA V 50 / COMPRIMA V 50 XC COMPRIMA V 80 / COMPRIMA V 80 XC jota tämä vakuutus koskee, vastaa EY-direktiivin 98/7/EY mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, toimitusjohtaja) (ppa. Dr.-Ing. Klaus Martensen, suunnittelu- ja tuotekehityspäällikkö) Hyvä asiakas, tässä on hankkimasi KRONE-tuotteen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot.

3 Sisällysluettelo Sisältö Yleistä... I -. Käyttötarkoitus...I -. Tekniset tiedot...i -.. Yleistä...I -.. Valmistajan osoite...i -.. Vaatimustenmukaisuusvakuutus...I -..4 Merkinnät...I -..5 Tiedustelut ja varaosien tilaaminen...i -..6 Tarkoituksenmukainen käyttö...i -..7 Yleiset tekniset tiedot...i -..8 Tekniset tiedot COMPRIMA F 5 / COMPRIMA F 5 XC...I -..9 Tekniset tiedot COMPRIMA F 55 / COMPRIMA F 55 XC...I Tekniset tiedot COMPRIMA V 50/ COMPRIMA V 50 XC...I -5.. Tekniset tiedot COMPRIMA V 80/ COMPRIMA V 80 XC...I -6 Turvallisuus... II -. Ohjekirjan merkinnät... II -. Turvallisuus- ja tapaturmantorjuntamääräykset... II -.. Koneen käyttäjän ammattitaito ja koulutus... II -.. Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat... II -.. Turvallinen työskentely... II -..4 Turvallisuus ja tapaturmanehkäisymääräykset... II -..5 Hinattavat työkoneet... II -..6 Voimanottoakselin käyttö... II -..7 Hydraulijärjestelmä... II -..8 Renkaat... II Huolto... II Koneen rakenteen muuttaminen javaraosien valmistaminen...ii -4.. Kielletyt käyttötavat... II -4. Johdanto... II -5.. Ohje- ja varoitusmerkintöjen sijainti koneessa (COMPRIMA F 5 ; COMPRIMA F55)... II -5.. Yleisten ohjetarrojen sijainti koneessa (COMPRIMA F 5 ; COMPRIMA F55)... II -8.. Ohje- ja varoitusmerkintöjen sijainti koneessa (COMPRIMA V 50 ; COMPRIMA V 80)... II Yleisten ohjetarrojen sijainti koneessa (COMPRIMA V 50 ; COMPRIMA V 80)... II -4

4 Sisältö Ennen työskentelyä ja sen jälkeen... III -. Käyttöönotto... III -. Kiinnittäminen traktoriin... III -.. Hydrauliletkujen liitäntä (COMPRIMA 5; F 55)... III -.. Hydrauliletkujen liitäntä (COMPRIMA V 50; V 80)... III -.. Nivelakseli... III -..5 Varmuusketjun käyttö... III Sähköliitäntä... III Paineilmajarrun paineilmaliitännät (erikoisvaruste)... III Hydraulinen jarru (vain vientimalleissa)... III Hydraulinen jarru (apujarru)...iii Verkkojarru... III Sisäänajo... III -6. Maantieajo... III -7.. Tukijalka... III -7.. Valot... III -7.4 Irrottaminen traktorista... III -8 4 Käyttö... IV - 4. Säädöt ennen työskentelyn aloittamista... IV - 4. Ajonopeus ja voimanottoakselin kierrosluku... IV - 4. Paalikammion täyttö... IV Paalien sitominen ja poistaminen koneesta... IV Voimansiirroon ylikuormitussuoja... IV Noukkimen käyttöketju ja nokkakytkin... IV Ennen paalausta (COMPRIMA V 50, V 80)... IV Paalauksen jälkeen (COMPRIMA V 50, V 80)... IV -4 5 Perussäädöt ja käyttö... V - 5. Erityiset turvaohjeet... V - 5. Noukin... V Pyörivä karhonohjain (lisävaruste)... V Noukkimen painon kevennys... V - 5. Silputuslaite... V Erityiset turvaohjeet... V Yleistä... V Silputuspituuden säätö... V Silputuslaitteen tukos... V Terien vaihto... V Puristuspaineen säätö (COMPRIMA F 5; F 55)... V Paalien läpimitan asetus (COMPRIMA F 55)... V Paalien läpimitan valinta (COMPRIMA V 50; V 80) (Medium)... V -

5 Sisältö 5.5. Puristuspaineen säätö (COMPRIMA V 50, V 80)... V Paalien läpimitan osoittimen asetus (COMPRIMA V 50; V 80) (Medium)... V Paaliportin lukitushaan asetus (Medium)... V Paalin lujuusnäytön säätö (Medium)... V Verkkosidonta... V Erityiset turvaohjeet... V Osat... V Yleistä... V Verkkorullan paikalleenasettaminen... V Verkon pujotus... V Verkkojarrun säätö... V Leikkausaseman asetus... V Syöttöaseman asetus... V Taaemman pohjakuljettimen hihnakulun säätö (COMPRIMA V 50 / V80)... V Paalilaskuri... V - 5. Pohjakuljettimen kiristys... V - 5. Säädä paali sisältä pehmeäksi... V Ketjujen keskusvoitelu (erikoisvaruste)... V Öljymäärän säätö (nokkapumppu)... V Ketjujen keskusvoitelujärjestelmän kaaviokuva... V -7 7 Medium-hallintalaite... VII - 7. Yleiskuvaus... VII - 7. Asennus... VII - 7. Hallintalaite... VII Käyttövalmius... VII Puristuspaineen osoitin (COMPRIMA F 5; F55) tai paalin läpimitan osoitin (COMPRIMA V50; V 80)... VII Sidonnan laukaisu (käsikäyttö)... VII Sidonnan laukaisu (automaattinen käyttö)... VII Asetukset ja diagnoosi... VII Automaattisen solminnan viive... VII Moottorin aseman asetus (verkko)... VII Syöttöaseman asetus... VII Leikkausaseman asetus... VII Ajo sidonta-asemaan... VII Anturitesti / digitaalinen... VII Anturitesti / analoginen... VII Äänimerkit ja optiset signaalit sekä niiden tarkoitus... VII Erityiset turvaohjeet... VII -0 8 Komfort-hallintalaite... VIII - 8. Yleiskuvaus... VIII - 8. Asennus... VIII - 8. Hallintalaite... VIII Käyttövalmius... VIII Käsikäyttö... VIII Käsikäytön perusnäyttö... VIII -5

6 4 Sisältö 8.6 Automaattinen käyttö... VIII Ilmoitukset... VIII Valikkotaso... VIII Valikkotason haku näyttöön... VIII Päävalikko "Asetukset"... VIII Valikko - "Kontrasti"... VIII Valikko - "Paalin läpimitta" (vain Krone F 55)... VIII Valikko - "Verkon käärintäkierrosten lukumäärä"... VIII Valikko -4 "Ajosuunnan näytön herkkyys"... VIII Valikko -5 "Varoitus etukäteen"... VIII Valikko -6 "Täytön korjaus"... VIII Valikko -9 "Sidonnan käynnistysviive"... VIII Päävalikko "Laskurit"... VIII Valikko - "Asiakaslaskuri"... VIII Valikko - "Paalien kokonaismäärälaskuri"... VIII Päävalikko Käsikäyttö... VIII Päävalikko 4 "Huolto"... VIII Valikko 4- "Anturitesti käsin"... VIII Valikko 4-4 "Käyttölaitetesti käsin"... VIII Valikko 4-7 "Moottorin asema"... VIII Päävalikko 5 "Info"... VIII Päävalikko 6 "Asentaja"... VIII Hälytysilmoitukset... VIII Ohjeet ja ilmoitukset... VIII Fysikaaliset ilmoitukset... VIII Yleiset ilmoitukset... VIII Akustiset ohjeet... VIII - 9 Huolto... IX - 9. Asetukset... IX Erityiset turvaohjeet... IX Ylemmän syöttötelan kaavinkiskon säätö... IX Lisälistojen asennus käynnistintelaan... IX - 9. Anturien sijainti (koneen oikea sivu COMPRIMA F 5/ F 55)... IX Anturien sijainti (koneen vasen sivu COMPRIMA F 5/ F 55)... IX Anturien sijainti (koneen oikea sivu COMPRIMA V 50 / V 80)... IX Anturien sijainti (koneen vasen sivu COMPRIMA V 50 / V 80)... IX Anturien säätö... IX Huoltotyöt... IX Erityiset turvaohjeet... IX Yleistä... IX Määräaikaishuollot... IX Jarrujen säädön tarkistus... IX Nokkajarrun säätö... IX Yksittäinen akseli - hydraulinen jarru... IX Teliakseli... IX Renkaat... IX Rengaspaine... IX Aisa... IX -4

7 Sisältö 9.. Pohjakuljettimen ruuvit... IX Pääkäyttövaihteisto... IX Käyttöketjut... IX Erityiset turvaohjeet... IX Yleistä... IX Käyttöketjujen kiristäminen... IX Etumaisen pohjakuljettimen käyttö... IX Takimmaisen pohjakuljettimen käyttö (V50, V80)... IX Telojen käyttö... IX Silputusroottori, siirtoroottori, noukin... IX Noukkimen pääkäyttö / noukkimen käyttö... IX Noukkimen siirtoruuvin käyttö vasemmalla... IX Hydrauliikka... IX Erityiset turvaohjeet... IX Yleistä... IX Sähkömagneettiset venttiilit... IX Hydrauliöljyn suodattimen vaihto (COMPRIMA V50/80)... IX Pyöröpaalaimen hydrauliikkakaavio (COMPRIMA F5, F55)... IX Pyöröpaalaimen hydrauliikkakaavio (COMPRIMA V 50, V 80)... IX Aisan vetosilmukka... IX Silputuslaitteen terien teroitus... IX Paineilmajarrulaitteiston huolto ja hoito (erikoisvaruste)... IX Värikoodatut liittimet... IX Putkiston ilmansuodatin... IX Paineilmasäiliö... IX Käsikäyttöinen vedenpoistoventtiili... IX Voitelu... IX Erityiset turvaohjeet... IX Nivelakseli... IX Voitelukohdat (COMPRIMA F5, F55)... IX Voitelukohdat (COMPRIMA V50, V80)... IX -8 0 Talvivarastointi... X - 0. Yleistä... X - Uuden käyttökauden alkaessa... XI -. Yleistä... XI -. Nivelakselin ylikuormituskytkimen ilmaus... XI - Häiriöt, niiden syyt ja korjaus... XII -. Yleiset häiriöt, niiden syyt ja korjaus... XII -. Ketjujen keskusvoitelun häiriöt, niiden syyt ja korjaus... XII -4. Komfort-hallintalaitteen häiriöilmoitukset... XII -4 5

8 Sisältö A Käyttöönotto... A - A. Käyttöönoton valmistelut... A - A. Paalinpudotusluiskan kokoaminen... A -4 A. Aisan korkeuden säätö... A -8 A.4 Nivelakselin kiinnitys... A -9 A.4. Pituuden tarkistaminen... A -9 A.4. Nivelakselin asennus... A -0 A.5 Letkunpitimen asennus... A - A.6 Valolaitteet... A - A Sähkökaavio... A - A. Sähkökaavio - Medium... A - A. Sähkökaavio - Komfort... A -7 6

9 Yleistä Tämä käyttöohje sisältää perusohjeet koneen käyttökuntoon laittamisesta, sen käytöstä ja huollosta. Koneen käyttäjän tulee ehdottomasti perehtyä ohjeisiin ennen koneen käyttöönottoa ja käyttöä. Käyttöohjekirjan tulee aina olla koneen käyttäjän saatavilla. Yleistä..4 Merkinnät Koneen tiedot löytyvät tyyppikilvestä (). Se sijaitsee koneen oikealla sivulla lankalaatikon alla. Turvallisuutta koskevan kappaleen ja siinä annettujen yleisten turvallisuusohjeiden lisäksi on noudatettava myös muihin kappaleisiin sisältyviä erityisiä turvallisuusohjeita.. Käyttötarkoitus Pyöröpaalaimet on varustettu noukkimella. Ne tiivistävät paalattavan materiaalin kuten heinän, oljen tai tuorerehun pyöröpaaleiksi.. Tekniset tiedot.. Yleistä Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Tämä käyttöohje koskee seuraavia pyöröpaalaimia: COMPRIMA F 5 ; COMPRIMA F 5 XC COMPRIMA F 55 ; COMPRIMA F 55 XC COMPRIMA V 50 ; COMPRIMA V 50 XC COMPRIMA V 80 ; COMPRIMA V 80 XC.. Valmistajan osoite Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: /95-0 Faksi: /95-9 Sähköposti: Info.ldm@krone.de Tyyppi Valmistusvuosi Valmistusnumero Made in Germany Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa... Vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus EY-direktiivin mukaan Katso kansilehden sisäpuoli..5 Tiedustelut ja varaosien tilaaminen Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen. I -

10 Yleistä..6 Tarkoituksenmukainen käyttö Pyöröpaalain on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen. Paalattavaksi rehuksi sallitaan: korsirehu kuten heinä, olki ja tuorerehu. Konetta ei saa käyttää muiden kuin tässä mainittujen rehujen noukintaan ja paalaukseen, ellei asiasta ole erikseen sovittu valmistajan kanssa. Ennen paalausta rehu on aina ajettava karholle, josta noukin kerää sen ajettaessa karhon yli...7 Yleiset tekniset tiedot Paalikammio on aina tyhjennettävä ja suljettava ennen maantieajoa. Suurin sallittu nopeus: 40 km/h (0 km/h) Jarruttomia työkoneita käytettäessä vetävän traktorin oman painon on vastattava käyttöluvassa annettuja tietoja, ja traktorin painon on oltava vähintään yhtä suuri kuin paalaimen paino tyhjänä. Jos koneelle tarvitaan käyttölupa, on noudatettava käyttöluvassa annettuja määräyksiä! Käytettäessä paalainta pellolla vetosilmukkaan kohdistuva kuormitus ei saa ylittää 600 kg. Maantieajon ajaksi on kytkettävä sähköinen hallintalaite pois toiminnasta! Paaliporttia saa käyttää vain, kun paalain on asianmukaisesti kytketty traktoriin. Muuten paalain saattaa kaatua taaksepäin. I -

11 Yleistä..8 Tekniset tiedot COMPRIMA F 5 / COMPRIMA F 5 XC Tyyppi COMPRIMA F 5 COMPRIMA F 5 XC (ilman silputuslaitetta) (silputuslaitteen kanssa) Akseli Yksittäinen akseli Yksittäinen akseli Teliakseli Leveys n. 5.0/ / / Sallitut painot Ks. tyyppikilvessä olevat merkinnät Raideleveys Renkaat 5.0/55-7/0 PR 500/50-7/0 PR 500/55-0/PR Pituus n Korkeus n. 650 Vakiorenkaat Noukkimen leveys (DIN) 50 Paalin mitat Läpimitta n. 50 Leveys n. 00 Tehontarve n. 6 kw (50 hv) Voimanoton kierrosluku (voimanottoakseli) Suurin sall. käyttöpaine hydraulijärjestelmässä Sähköliitännät Lanka Verkko Valot Varastointi ulkona Varastointi sisällä 540 r/min 00 bar V - 7-napainen pistoke Hallinta V - -napainen pistoke (DIN 9680) Leveys Holkin pituus Holkin läpimitta Rullan läpimitta Ylikuormitussuoja (nivelakseli) 540 r/min muovilanka m / kg sisallanka m / kg maks. 00 mm 50 0 mm ø mm maks. 0 mm (000 m:n rulla) Kitkakytkin 450 Nm Nokkakytkin 00 Nm 950 Nm(7 terää) 00 NM (6 terää) I -

12 Yleistä..9 Tekniset tiedot COMPRIMA F 55 / COMPRIMA F 55 XC Tyyppi COMPRIMA F 55 COMPRIMA F 55 XC (ilman silputuslaitetta) (silputuslaitteen kanssa) Akseli Yksittäinen akseli Yksittäinen akseli Teliakseli Leveys n. 5.0/ r/min 500/ / Kulku Jarru Sallitut painot Ks. tyyppikilvessä olevat merkinnät Raideleveys Renkaat 5.0/55-7/0 PR 500/50-7/0 PR 500/55-0/ PR Pituus n Korkeus n. 50 Vakiorenkaat Noukkimen leveys (DIN) 50 Paalin mitat Läpimitta n Leveys n. 00 Tehontarve n. 40 kw (55 hv) Voimanoton kierrosluku (voimanottoakseli) Suurin sall. käyttöpaine Hydraulijärjestelmä Sähköliitännät Lanka Verkko Valot Varastointi ulkona Varastointi sisällä 540 r/min 00 bar V - 7-napainen pistoke Hallinta V - -napainen pistoke (DIN 9680) Leveys Holkin pituus Holkin läpimitta Rullan läpimitta Ylikuormitussuoja (nivelakseli) muovilanka m / kg sisallanka m / kg maks. 00 mm 50 0 mm ø mm maks. 0 mm (000 m:n rulla) Kitkakytkin 450 Nm Nokkakytkin 00 Nm 950 Nm(7 terää) 00 NM (6 terää) I - 4

13 ..0 Tekniset tiedot COMPRIMA V 50/ COMPRIMA V 50 XC Yleistä Tyyppi COMPRIMA V 50 COMPRIMA V 50 XC (ilman silputuslaitetta) (silputuslaitteen kanssa) Akseli Yksittäinen akseli Yksittäinen akseli Teliakseli Leveys n. 5.0/ / / Kulku 660 Kulku Jarru 800 Jarru 600/55-, Sallitut painot Ks. tyyppikilvessä olevat merkinnät Raideleveys Renkaat 5.0/55-7/0 PR 500/50-7/0 PR 500/55-0/ PR 600/55-,5/8 PR Pituus n paalien ulostyöntimen kanssa 5450 Korkeus n. 990 Vakiorenkaat Noukkimen leveys (DIN) 50 Paalin mitat Läpimitta n Leveys n. 00 Tehontarve n. 6 kw (50 hv) Voimanoton kierrosluku (voimanottoakseli) Suurin sall. käyttöpaine hydraulijärjestelmässä Sähköliitännät Lanka Verkko Valot Varastointi ulkona Varastointi sisällä 540 r/min 00 bar V - 7-napainen pistoke Hallinta V - -napainen pistoke (DIN 9680) Leveys Holkin pituus Holkin läpimitta Rullan läpimitta Ylikuormitussuoja (nivelakseli) 540 r/min muovilanka m / kg sisallanka m / kg maks. 00 mm 50 0 mm ø mm maks. 0 mm (000 m:n rulla) Kitkakytkin 450 Nm Nokkakytkin 00 Nm 950 Nm(7 terää) 00 NM (6 terää) I - 5

14 Yleistä.. Tekniset tiedot COMPRIMA V 80/ COMPRIMA V 80 XC Tyyppi COMPRIMA V 80 COMPRIMA V 80 XC (ilman silputuslaitetta) (silputuslaitteen kanssa) Akseli Yksittäinen akseli Yksittäinen akseli Teliakseli Leveys n. 5.0/ / / Kulku 660 Kulku Jarru 800 Jarru 600/50-, Sallitut painot Ks. tyyppikilvessä olevat merkinnät Raideleveys Renkaat 5.0/55-7/0 PR 500/50-7/0 PR 500/55-0/ PR 600/50-,5/8 PR Pituus n. 595 paalien ulostyöntimen kanssa 5750 Korkeus n. 50 Vakiorenkaat Noukkimen leveys (DIN) 50 Paalin mitat Läpimitta n Leveys n. 00 Tehontarve n. 40 kw (55 hv) Voimanoton kierrosluku (voimanottoakseli) Suurin sall. käyttöpaine hydraulijärjestelmässä Sähköliitännät Lanka Verkko Valot Varastointi ulkona Varastointi sisällä 540 r/min 00 bar V - 7-napainen pistoke Hallinta V - -napainen pistoke (DIN 9680) Leveys Holkin pituus Holkin läpimitta Rullan läpimitta Ylikuormitussuoja (nivelakseli) 540 r/min muovilanka m / kg sisallanka m / kg maks. 00 mm 50 0 mm ø mm maks. 0 mm (000 m:n rulla) Kitkakytkin 450 Nm Nokkakytkin 00 Nm 950 Nm(7 terää) 00 NM (6 terää) I - 6

15 Turvallisuus. Ohjekirjan merkinnät Tässä ohjekirjassa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. Varoitusmerkki standardin DIN W9 mukaan Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa. Turvallisuus. Turvallisuus- ja tapaturmantorjuntamääräykset.. Koneen käyttäjän ammattitaito ja koulutus Pyöröpaalainta käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Koneen omistajan on määriteltävä tarkkaan kuljettajan vastuu, velvollisuudet ja valvonta. Jos kuljettaja ei tunne konetta riittävän hyvin, häntä on koulutettava ja perehdytettävä tehtävään. Omistajan on myös varmistettava, että kuljettaja on lukenut ja ymmärtänyt käyttöohjeen. Sellaiset kunnossapitotyöt, joita tässä käyttöohjeessa ei ole kuvattu, on jätettävä valtuutetun korjaamon/ huoltomiehen tehtäväksi... Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Jos turvallisuusohjeita ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyönti saattaa myös aiheuttaa takuun ja valmistajan vastuuvelvollisuuden raukeamisen. Laiminlyönti saattaa aiheuttaa esimerkiksi seuraavia vaaroja: Henkilöiden vaarantuminen turvaamattomien työalueiden vuoksi Koneen tärkeiden toimintojen lakkaaminen Määrättyjen huolto- ja korjausmenetelmien epäonnistuminen Henkilöiden vaarantuminen mekaanisen ja kemiallisen vaikutuksen vuoksi Ympäristön vaarantuminen hydrauliöljyn vuodon vuoksi.. Turvallinen työskentely Tässä käyttöohjeessa annettuja turvallisuusohjeita, yleisiä tapaturmien ehkäisystä annettuja määräyksiä sekä mahdollisia työnantajakohtaisia työ-, käyttö- ja turvallisuusmääräyksiä on noudatettava. Ammattijärjestöjen työsuojelu- ja tapaturmanehkäisymääräykset ovat sitovia. Ajoneuvon valmistajan antamia turvallisuusmääräyksiä on noudatettava. II -

16 Turvallisuus Kun konetta kuljetetaan yleisillä teillä, on noudatettava voimassa olevia tieliikennelakeja...4 Turvallisuus ja tapaturmanehkäisymääräykset. Käyttöohjekirjan ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä.. Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi!. Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä. 4. Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Vältä löysiä vaatteita. 6. Pidä kone puhtaana, jotta vältät palovaaraa. 7. Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään(varsinkaan lapsia). Huolehdi riittävästä näkyvyydestä. 8. Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9. Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 0. Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon.. Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin!. Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 6. Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 7. Älä koskaan poistu kuljettajan paikalta ajon aikana! 8. Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajoominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima.. Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon.. Oleskelu koneen työskentelyalueella on kielletty.. Oleskelu koneen kääntymisalueella on kielletty. 4. Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella! 5. Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumis- ja leikkautumisvaara! 6. Laske työkone maahan, pysäytä traktorin moottori ja vedä virta-avain virtalukosta, kun poistut traktorin ohjaamosta! 7. Oleskelu traktorin ja työkoneen välissä on kielletty, ellei ajoneuvon liikkumista ole estetty seisontajarrua tai jarrukiiloja käyttäen!. Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat. 4. Tarkasta ja asenna kuljetusta varten tarvittavat varusteet kuten valot, varoituslaitteet ja turvalaitteet! 5. Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. II -

17 Turvallisuus..5 Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokytkimelle, vetokoukulle ja vetovarsille!. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktoriin!..6 Voimanottoakselin käyttö. Vain valmistajan määräämien nivelakseleiden käyttö on sallittu!. Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa.. Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa! 4. Nivelakselien asennus ja irrotus on sallittua vain, kun traktorin voimanotto on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta! 5. Mikäli nivelakselin ylikuormitus- tai vapaakäyntikytkin ei peity traktorissa olevan suojuksen alle, kytkin on asennettava akselin työkoneen puoleiseen päähän. 6. Varmista, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa! 7. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8. Varmista ennen voimanottoakselin päällekytkemistä, että voimanottoakselin kierrosluku on työkoneen sallitun pyörimisnopeuden mukainen. 9. Ennen voimanottoakselin päällekytkemistä on varmistettava, ettei kukaan oleskele laitteen vaara-alueella! 0. Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä!. Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella.. Kytke voimanotto aina pois päältä, kun sitä ei tarvita tai kun akselin nivelkulma ylittää valmistajan suositukset.. Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä. Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ja vauhtipyörän massa varmistettu seisontajarrulla ennen minkään työn aloittamista sen parissa. 4. Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanotto pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta! Kytke vauhtipyörän seisontajarru päälle. 5. Irrotettu nivelakseli asetetaan sille varattuun kiinnikkeeseen! 6. Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 7. Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen!..7 Hydraulijärjestelmä. Hydraulijärjestelmässä on korkea paine!. Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti.. Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4. Merkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään! Jos liitännät sekaantuvat keskenään, toiminta on päinvastainen (esim. nosto/lasku) onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. 6. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! II -

18 Turvallisuus 7. Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara! 8. Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori!..8 Renkaat. Työskennellessäsi renkaiden parissa varmista, että työkone on laskettu turvalliseen paikkaan ja tuettu kunnolla paikalleen jarrukiiloilla.. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä.. Pyöriä ja renkaita saa korjata vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta ilmanpaine säännöllisesti. Pidä renkaissa ohjeiden mukainen ilmanpaine!..9 Huolto. Koneen kunnostus, huolto, puhdistus sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun käyttökoneisto on kytketty pois toiminnasta ja moottori pysäytetty. - Virta-avain on poistettava virtalukosta. Kytke vauhtipyörän seisontajarru päälle. 7. Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin. 8. Ennen traktorin ja työkoneen sähköhitsaukseen ryhtymistä on irrotettava akun ja laturin kaapelit. 9. Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Alkuperäisiä KRONE-varaosia käytettäessä tästä voidaan olla varmoja. 0. Käytä paineakun täyttöön vain typpikaasua räjähdysvaara!..0 Koneen rakenteen muuttaminen javaraosien valmistaminen Koneen rakennetta saa muuttaa vain valmistajan suostumuksella. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen... Kielletyt käyttötavat Toimitetun koneen käyttöturvallisuus voidaan taata vain, kun sitä käytetään tarkoituksenmukaisesti käyttöohjeen luvussa "Yleistä" kuvatulla tavalla. Teknisissä tiedoissa mainittuja raja-arvoja ei saa missään tapauksessa ylittää.. Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa!. Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa osia, joissa on teräviä reunoja, on käytettävä sopivia työkaluja ja käsineitä. 5. Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti. 6. Ennen sähköjärjestelmään tehtäviä töitä on aina katkaistava virransyöttö! II - 4

19 Turvallisuus. Johdanto KRONE-pyöröpaalaimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojalaitteet). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty kuvasymboleina. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä. Tutustu varoitusmerkintöjen tarkoitukseen. Merkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä... Ohje- ja varoitusmerkintöjen sijainti koneessa (COMPRIMA F 5 ; COMPRIMA F55) Koneen oikea sivu COMPRIMA XC RPN0009_ MAX. 540/min Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä. Voimanottoakseli ei saa ylittää sallittua kierroslukua! Hydraulijärjestelmän käyttöpaine ei saa ylittää 00 baaria. MAX. 00 bar Til.nro (x) Til.nro (x) II - 5

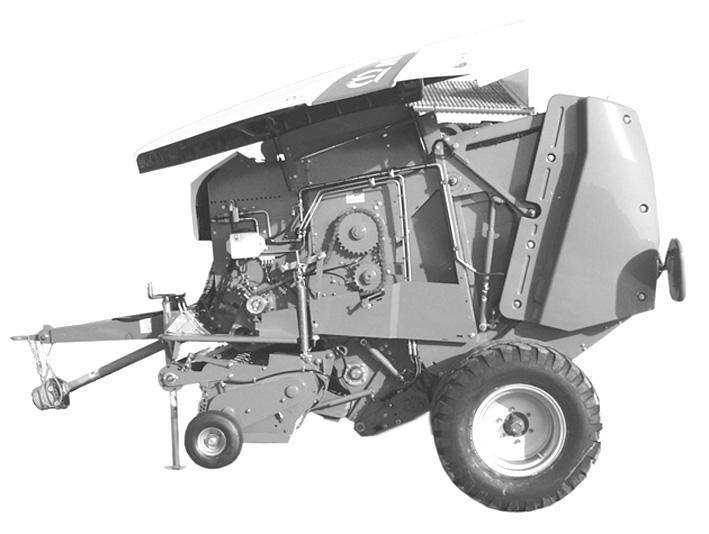

20 Turvallisuus Koneen oikea sivu COMPRIMA XC RPN0009_ Koneen vasen sivu 8 6 +COMPRIMA XC RPN00040_ II - 6

21 Turvallisuus 4 Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. Älä koske noukkimen alueelle, kun traktorin moottori käy ja voimanottoakseli on kytkettynä. Til.nro (6x) (8x) XC Til.nro (x) 5 6 Älä koske käärintälaitteen ja solmimen alla olevalle vaaraalueelle. Terävät terät aiheuttavat vaaraa! Käyttöä koskevia ohjeita on noudatettava! Til.nro (x) Älä mene koholla olevan paaliportin alle. Ennen tällä alueella suoritettavia huoltotöitä on suljettava sylinterin sulkuhana. Til.nro (x) 7 8 Varo pyörivää ruuvia. Turvalaite on suljettava ennen käyttöönottoa. Til.nro (x) Til.nro (4x) 9 Paaliporttia saa käyttää vain, kun paalain on asianmukaisesti Til.nro (x) II - 7

22 Turvallisuus.. Yleisten ohjetarrojen sijainti koneessa (COMPRIMA F 5 ; COMPRIMA F55) Koneen oikea sivu 8 6 RPN0004_ Koneen vasen sivu RPN0004_ II - 8

23 Turvallisuus Ohjetarroissa on koneen käyttöön liittyviä erityisiä ohjeita, joita on noudatettava, jotta koneen moitteeton toiminta voidaan taata (x) Medium Straßenfahrt nur in Stellung (Vollast) am Bremskraftregler zulässig (x) + - A + + B x (x) (x),0 bar (x) ca.00 mm ,5 bar ,0 bar ,5 bar ,5 bar (x) (x) (x) X 40 Zulässige Höchstgeschwindigkeit 0 km/h Betriebserlaubnis beachten! T (x) (x) (x) (x) II - 9

24 Turvallisuus.. Ohje- ja varoitusmerkintöjen sijainti koneessa (COMPRIMA V 50 ; COMPRIMA V 80) Koneen oikea sivu COMPRIMA XC VPN0000_ Koneen vasen sivu COMPRIMA XC VPN0000_ II - 0

25 Turvallisuus Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä. Voimanottoakseli ei saa ylittää sallittua kierroslukua! Hydraulijärjestelmän käyttöpaine ei saa ylittää 00 baaria. Til.nro (x) MAX. 540/min MAX. 00 bar Til.nro (x) Älä koske noukkimen alueelle, kun traktorin moottori käy ja voimanottoakseli on kytkettynä. Til.nro (x) 4 Älä koske käärintälaitteen ja solmimen alla olevalle vaaraalueelle. Terävät terät aiheuttavat vaaraa! Käyttöä koskevia ohjeita on noudatettava! Til.nro (x) 5 6 Älä mene koholla olevan paaliportin alle. Ennen tällä alueella suoritettavia huoltotöitä on suljettava sylinterin sulkuhana. Varo pyörivää ruuvia. Til.nro (x) Til.nro (x) 7 8 Turvalaite on suljettava ennen käyttöönottoa. Til.nro (4x) Paineakku on täytetty paineenalaisella kaasulla ja öljyllä. Irrotuksessa ja korjaustöissä on aina noudatettava ohjekirjassa annettuja määräyksiä. Til.nro (x) II -

26 Turvallisuus COMPRIMA XC VPN0000_ II -

27 Turvallisuus 9 0 Paaliporttia saa käyttää vain, kun paalain on asianmukaisesti kytkettynä traktoriin. Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua Til.nro (x) Til.nro (6x) (8x) XC II -

28 Turvallisuus..4 Yleisten ohjetarrojen sijainti koneessa (COMPRIMA V 50 ; COMPRIMA V 80) VPN00004_ II - 4

29 Turvallisuus Ohjetarroissa on koneen käyttöön liittyviä erityisiä ohjeita, joita on noudatettava, jotta koneen moitteeton toiminta voidaan taata. + A - + B x - (x) ,0 bar (x) 94-0 (x) ,5 bar ,0 bar ,5 bar ,5 bar (x) ca.00 mm Straßenfahrt nur in Stellung (Vollast) am Bremskraftregler zulässig (x) (x) (x) (x) vain paineilmajarrussa X T (x) Medium (x) (x) II - 5

30 II - 6 Turvallisuus

31 Ennen työskentelyä ja sen jälkeen Ennen työskentelyä ja sen jälkeen. Käyttöönotto Pyöröpaalain on asennettava kokonaan ja säädettävä traktorityypin mukaan ennen ensimmäistä käyttöönottoa (ks. liite A "Ensiasennus"). Jos traktoria vaihdetaan, on tarkistettava seuraavat säädöt ja tehtävä niihin tarvittavat muutokset: Aisan korkeus (ks. liite A "Ensiasennus") Nivelakselin pituus (ks. liite A "Ensiasennus") Erityiset turvaohjeet Yleisten turvallisuusohjeiden lisäksi pyöröpaalaimen käytössä on noudatettava erityisiä turvallisuusohjeita. Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä kone. Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, että traktori ja pyöröpaalain eivät lähde liikkeelle itsestään. Käytön aikana on pysyttävä riittävän turvaetäisyyden päässä kaikista pyöröpaalaimen liikkuvista osista. Tämä koskee erityisesti paalattavan rehun noukin- ja sisäänvientilaitteita. Tukoksia saa poistaa vain, kun voimanotto on kytketty pois päältä ja moottori pysäytetty. Paaliportin kääntöalueella ja varmistamattoman takaluukun alla ei saa oleskella. Jos joudutaan tekemään huolto-, asennus- tai korjaustöitä paalikammioon tai paaliporttiin, ne on varmistettava sulkuhanalla siten, että ne eivät pääse laskeutumaan. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Vaaratilanteissa on kytkettävä heti voimanottoakseli pois toiminnasta ja pysäytettävä pyöröpaalain. Pyöröpaalainta ei saa koskaan pitää käynnissä, jos traktorissa ei ole ketään. Pyöröpaalainta käytettäessä voimanoton nopeuden on oltava 540 r/min. Leikkauslaitteiden silputusterät aiheuttavat loukkaantumisvaaran! Rinteissä pyöröpaalit on laskettava maahan siten, että ne eivät pääse vierimään. Jos ne pääsevät liikkeelle, ne saattavat aiheuttaa vakavia tapaturmia suuren painonsa ja pyöreän muotonsa vuoksi. III -

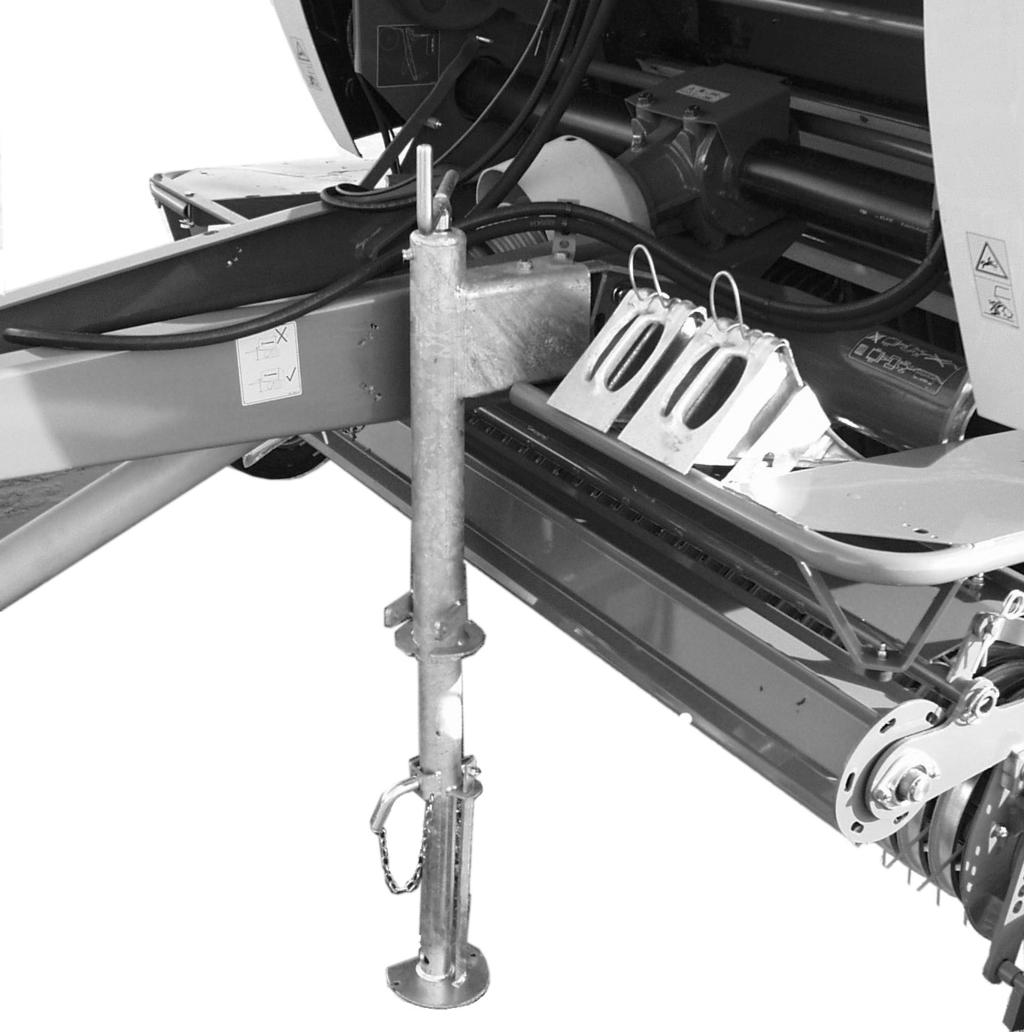

32 Ennen työskentelyä ja sen jälkeen. Kiinnittäminen traktoriin Noudata traktorin suurimpia sallittua paino- ja vetokuormituksia. Kiinnitä pyöröpaalain määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Tukijalkaa liikutettaessa on varottava käsien ja jalkojen litistymistä. Tukijalan asettaminen kuljetusasentoon: Käännä tukilevyä () ylös, kunnes tukijalalla () ei enää ole painoa. Irrota lukitustappi () ja nosta tukijalka ylimpään asentoonsa. Kiinnitä lukitustappi () reikäänsä. Käännä tukijalka () ylimpään asentoonsa. Aseta jarrukiilat (4) kuljetusasentoon. 4 RPN Hydrauliletkujen liitäntä (COMPRIMA 5; F 55) Hydrauliletkuja kytkettäessä on varmistettava, että sekä traktorin ja koneen hydrauliikka on paineeton. Traktorissa tarvitaan koneen käyttöä varten kaksi yksitoimista hallintaventtiiliä. Yksitoiminen hallintaventtiili () (punainen): paaliportin nosto ja lasku Yksitoiminen hallintaventtiili () (punainen): Seuraavat hallintaventtiilin () toiminnot riippuvat hallintalaitteen asetuksista: noukkimen nosto ja lasku tai vastaterien nosto ja lasku RBR07_ III -

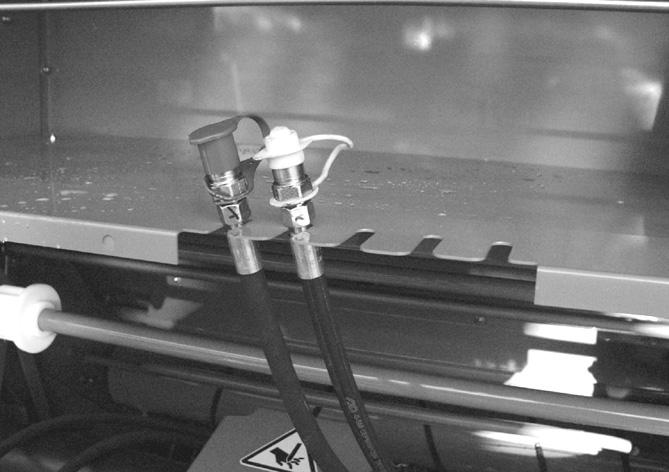

33 Ennen työskentelyä ja sen jälkeen.. Hydrauliletkujen liitäntä (COMPRIMA V 50; V 80) Hydrauliletkuja kytkettäessä on varmistettava, että sekä traktorin ja koneen hydrauliikka on paineeton. Traktorissa tarvitaan koneen käyttöä varten kaksi yksitoimista hallintaventtiiliä ja vapaa paluu. Yksitoiminen hallintaventtiili () (punainen): paaliportin nosto ja lasku Yksitoiminen hallintaventtiili () (punainen): Seuraavat hallintaventtiilin () toiminnot riippuvat hallintalaitteen asetuksista: noukkimen nosto ja lasku tai vastaterien nosto ja lasku 4 VP0000_ Hallintaventtiili () (sininen): vapaa paluu.. Nivelakseli Työnnä nivelakseli () traktorin voimanottoakselin päähän. Lukitsimen täytyy lukittua (ks. nivelakselin valmistajan toimittama käyttöohje). Kiinnitä nivelakselin suojusputkien kiinnitysketjut (). KR--080 III -

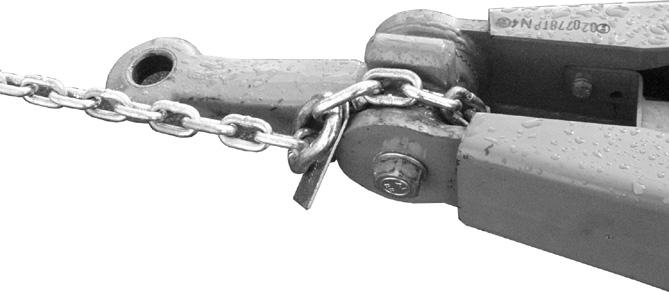

34 Ennen työskentelyä ja sen jälkeen..4 Sähköliitäntä Kytke valojen johto () traktorin sähkölaitteiden 7- napaiseen liittimeen. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Kiinnitä hallintalaite kuljettajan näkökenttään. Kytke virtajohto (DIN 9680) -napaiseen pistorasiaan. Jos traktorissa ei ole vaadittavaa liitäntää, tilaa pistorasia ja liitäntäjohto varaosapalvelun kautta. (varaosanumero ) Hallintalaitteen jatkojohto voidaan tilata varaosanumeroilla: (500 mm pitkä) (5000 mm pitkä). KR Varmuusketjun käyttö Varmuusketju () on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan vetokoukusta kuljetuksen aikana. Lukitusketju () kiinnitetään traktorin vetokoukun kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään vain sen verran löysälle, että kaarteiden ajaminen on mahdollista. Varmuusketju ei ole kaikissa maissa pakollinen. RPN Paineilmajarrun paineilmaliitännät (erikoisvaruste) Kiinnitä paineilmaletkujen () värilliset liittimet traktorin samanvärisiin liitäntöihin. Kiinnitä ensin keltainen ja sitten punainen liitin. Liittimet irrotetaan päinvastaisessa järjestyksessä. Maantieajossa on aina valittava asento () "täysi kuorma". Asetuksilla "puoli kuormaa" tai "tyhjä kuorma" voidaan säätää (alentaa) jarrutehoa esim. kostealla pellolla ajettaessa. CP00 KR000 III - 4

35 Ennen työskentelyä ja sen jälkeen..7 Hydraulinen jarru (vain vientimalleissa) Joissakin vientimalleissa on hydraulinen jarru. Näissä malleissa tarvitaan traktorissa erillinen jarruventtiili. Hydrauliletku () kiinnitetään traktorin jarruventtiiliin. Jarru aktivoituu jarrupoljinta painettaessa...8 Hydraulinen jarru (apujarru) Koneet, joissa ei tarvita maantieajoa varten omaa jarrua, voidaan tiettyjä käyttötilanteita varten varustaa hydraulisella apujarrulla. Tällöin tarvitaan ylimääräinen yksitoiminen ohjausventtiili ja ylimääräinen vapaa paluuliitäntä. Jarru aktivoituu ohjausventtiiliä käytettäessä. Painetta voidaan säätää paalaimen paineenrajoitusventtiilillä. Paineenrajoitusventtiili on säädetty n. 50 baarin paineelle. KR Verkkojarru Poista verkkojarrun ulkokehän () jarrupinnalla oleva suojakalvo () ennen koneen käyttöönottoa. CP060 III - 5

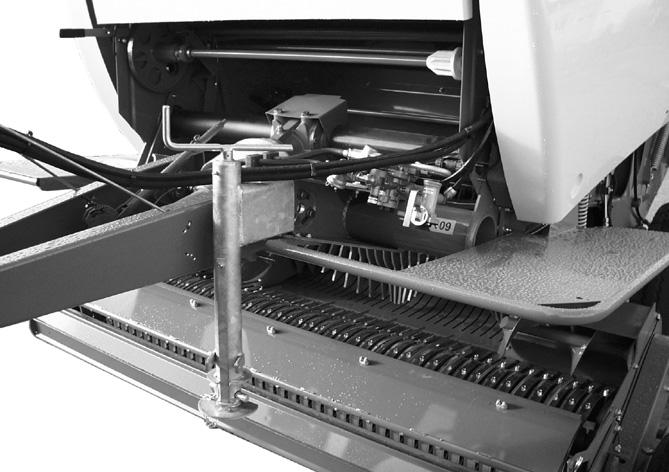

36 Ennen työskentelyä ja sen jälkeen..0 Sisäänajo Pohjakuljettimeen ja voimansiirtoon kohdistuva kuormitus lisääntyy paalin läpimitan ja tiiviyden kasvaessa. Kone on suunniteltu ilmoitettua paalien läpimittaa ja tiiviyttä varten. Jos sillä tehdään usein ylisuuria tai liian tiiviitä paaleja, kone kuluu ennenaikaisesti ja saattaa vaurioitua. 00 ensimmäisen pyöröpaalin paalausta voidaan pitää sisäänajona. (Suunnilleen tähän mennessä maali on kulunut paalikammion seinämistä.) Nokkakytkimen laukeaminen: Jos nokkakytkin laukeaa (luistaa) paalauksen aikana, on toimittava seuraavasti: Kytke voimanottoakseli pois päältä. Kytke voimanotto päälle alhaisella joutokäyntinopeudella ja odota, kunnes nokkakytkin kiinnittyy jälleen. Käytä voimanottoa nimelliskierrosluvulla. Liukukytkimen laukeaminen: Jos liukukytkin laukeaa (luistaa) paalauksen aikana, on toimittava seuraavasti: Kytke voimanottoakseli pois päältä. Anna liukukytkimen jäähtyä. Jokaista luistosekuntia kohti lasketaan n. minuutin jäähtymisaika. Kytke voimanottoakseli päälle. III - 6

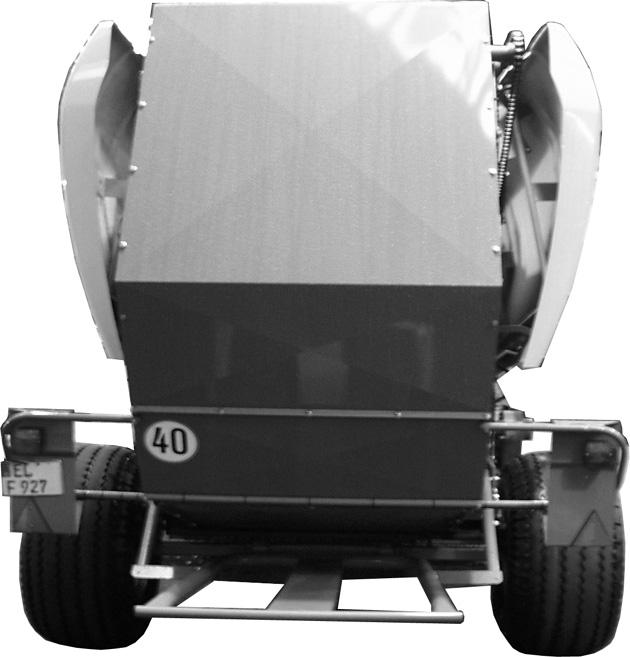

37 Ennen työskentelyä ja sen jälkeen. Maantieajo Paalikammion on aina oltava tyhjä ja suljettu, kun koneella ajetaan yleisille teille. Tieliikennelain mukaan traktorin painon on oltava vähintään yhtä suuri kuin jarruttoman pyöröpaalaimen paino tyhjänä. Paalaimen paino tyhjänä löytyy luvusta "Tekniset tiedot". Suurin sallittu nopeus: 40 km/h / 0 km/h Pyöröpaalaimen päällä ei saa oleskella kuljetusajon aikana. Pyöröpaalaimen liikenneturvallisuus on tarkistettava ennen yleisille teille ajoa: tarkista varsinkin, että valaistus ja renkaat ovat kunnossa, suojukset on kiinnitetty, noukin nostettu ylös ja varmistettu sekä paalikammio on suljettu. Varmista ennen liikkeellelähtöä, että traktorin ja pyöröpaalaimen ympärille on hyvä näkyvyys... Tukijalka Kytke hallintalaitteen virta pois päältä. Varmista, että tukijalka () on kuljetusasennossa. RPN Valot Kytke valolaitteet traktorin sähköjärjestelmään. Tarkista takavalojen () sekä takaheijastimien () toiminta ja puhdista ne. Tarkista sivuheijastimien kunto ja puhdista ne. RPN0008 III - 7

38 Ennen työskentelyä ja sen jälkeen.4 Irrottaminen traktorista Pyöröpaalain on pysäköitävä tasaiselle ja kovalle alustalle. Jos alusta on pehmeä, on lisättävä tukijalan kosketuspintaa. Ennen kuin irrotat pyöröpaalaimen, varmista sen paikallaanpysyminen jarrukiiloilla. Paaliporttia saa käyttää vain, kun paalain on asianmukaisesti kytketty traktoriin. Muuten paalain saattaa kaatua taaksepäin. Ole varovainen laskiessasi tukijalkaa. Puristumisvaara! Ennen hydrauliletkujen irrottamista on poistettava paine hydraulijärjestelmästä. Moottori on pysäytettävä ennen kuin nivelakseli irrotetaan. Poista virta-avain virtalukosta. Pysäköi pyöröpaalain kovalle ja tasaiselle alustalle. Varmista sen paikallaanpysyminen kahdella jarrukiilalla (). Jarrukiilat sijaitsevat edessä koneen vasemmalla puolella. KR--08 Tukijalan laskeminen alas Irrota lukitustappi () ja laske tukijalka putkessaan () ala-asentoon. Kiinnitä jälleen lukitustappi (). Kierrä kampea, kunnes tukilevy () on tukevasti maata vasten ja keventää aisan painoa. RPN0007 Irrota nivelakseli () traktorista. Aseta nivelakseli () pitimen () varaan. RBV040 III - 8

39 Ennen työskentelyä ja sen jälkeen Irrota hydrauliletkut () ja sähköjohto. Ripusta letkut lankakotelon edessä oleviin pidikkeisiinsä. Irrota vetokytkimen lukitus tai vedä tappi irti. Aja traktoria varovasti eteenpäin. RPN00065 III - 9

40 III - 0 Ennen työskentelyä ja sen jälkeen

41 Käyttö 4 Käyttö Erityiset turvaohjeet Yleisten turvallisuusohjeiden lisäksi pyöröpaalaimen käytössä on noudatettava erityisiä turvallisuusohjeita: Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä kone. Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, että traktori ja pyöröpaalain eivät lähde liikkeelle itsestään. Käytön aikana on pysyttävä riittävän turvaetäisyyden päässä kaikista pyöröpaalaimen liikkuvista osista. Tämä koskee erityisesti paalattavan rehun noukin- ja sisäänvientilaitteita. Tukoksia saa poistaa vain, kun voimanotto on kytketty pois päältä ja moottori pysäytetty. Paaliportin kääntöalueella ja varmistamattoman takaluukun alla ei saa oleskella. Jos joudutaan tekemään huolto-, asennus- tai korjaustöitä paalikammioon tai paaliporttiin, ne on varmistettava sulkuhanalla siten, että ne eivät pääse laskeutumaan. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Vaaratilanteissa on kytkettävä heti voimanottoakseli pois toiminnasta ja pysäytettävä pyöröpaalain. Pyöröpaalainta ei saa koskaan pitää käynnissä, jos traktorissa ei ole ketään. Pyöröpaalainta käytettäessä voimanoton nopeuden on oltava 540 omdr./min. Leikkauslaitteiden silputusterät aiheuttavat loukkaantumisvaaran! Rinteissä pyöröpaalit on laskettava maahan siten, että ne eivät pääse vierimään. Jos ne pääsevät liikkeelle, ne saattavat aiheuttaa vakavia tapaturmia suuren painonsa ja pyöreän muotonsa vuoksi. 4. Säädöt ennen työskentelyn aloittamista Seuraavat säädöt on tehtävä tai tarkistettava ennen työskentelyn aloittamista. Pohjakuljettimen kiristys (COMPRIMA V 50, V 80) (ks. luku "Ennen paalausta / paalauksen jälkeen") Noukkimen työkorkeus Pyörivän karhonpainimen asento Silputuslaitteen (erikoisvaruste) kytkeminen päälle tai pois Silputuslaitteen (erikoisvaruste) tekemän silpun pituus Paalien ulostyöntimen käyttö Puristuspaineen valinta (COMPRIMA F 5; F 55) Paalien koon valinta (COMPRIMA V 50; V 80) Lanka- tai verkkosidonnan valinta Langan tai verkon asettaminen paikoilleen Ketjuvoitelun toiminta (erikoisvaruste) Paalilaskurin nollaus Paalien koon asetus (COMPRIMA F 55) Vaadittavat työvaiheet on selostettu luvussa 5 (Perussäädöt ja käyttö). Jos silputuslaite kytketään päälle paalauksen aikana, paalien tiiviys lisääntyy huomattavasti. Tällöin on mahdollisesti alennettava puristuspainetta. IV -

42 Käyttö Lyhyt, mureneva olki: Vähennä silputusterien määrää tai kytke silputuslaite pois päältä tai poista terät ja asenna tilalle valeterät. Valeterät suojaavat uria ja kiinnityspultteja epäpuhtauksilta. Pienet, matalat karhot: Alenna voimanottoakselin kierroslukua tai Lisää ajonopeutta Oljen rakenne vaihtelee huomattavasti. Puristuspainetta voidaan joutua rajoittamaan myös silloin, kun ajetaan ilman silputuslaitetta. Erittäin märkä, vähemmän rakenteinen ruoho (esim. apilaruoho): Jos pohjakuljetin luistaa, kytke terät pois päältä tai irrota ne ja alenna puristuspainetta. Vain COMPRIMA V 50/80:lla säädä paalin sisusta pehmeäksi (katso luku "Pehmeän paalin säätö"). 4. Ajonopeus ja voimanottoakselin kierrosluku Ajonopeus työskentelyn aikan riippuu seuraavista tekijöistä: Paalattavan rehun laatu Paalattavan rehun kosteus Karhon korkeus Maaperän ominaisuudet Ajonopeus on valittava olosuhteiden mukaan. Pyöröpaalaimen ylikuormittamista on vältettävä. Ohjearvo ajonopeudelle: 5 km/h Nopeutta on alennettava pyöröpaalin paalausprosessin alussa ja lopussa. IV -

43 Käyttö 4. Paalikammion täyttö Jotta pyöröpaali on sisältä tasaisen tiivis, paalikammio on täytettävä tasaisesti. Karhon leveydellä on tähän huomattava vaikutus. Ihanteellinen karhon leveys on sama kuin paalikammion leveys. Jos karho on leveämpi, pyöröpaalin muodostus hankaloituu. Tällöin pyöröpaalin reunat ovat repaleiset ja paali on hankala poistaa paalikammiosta. Jos karho on kapea, tasainen täyttö saadaan aikaan vain ajamalla kone vuorotellen karhon kumpaankin reunaan (vasen/oikea). Älä kuitenkaan mutkittele jatkuvasti, vaan aja aina pitempään karhon vasenta ja sitten oikeaa laitaa. Liian tiheän vaihtelun ja epätasaisen täytön seurauksena paaleista tulee tynnyrimäisiä ja epätasaisen tiiviitä. Saavutettu puristuspaine näkyy koneen oikeassa reunassa olevasta osoittimesta tai Komfort-hallintalaitteen näytöltä. KR--07 Sivuseinämiin kohdistuva paine Erittäin kriittisellä rehulla ja äärimmäisen kovilla paaleilla voidaan paalien pyörimisvarmuutta lisätä seuraavasti: Asentamalla kaksi levyä () eturungon sivuseinämiin. Levyjen () tilaus varaosavarastosta varaosanumerolla: COM000 (COMPRIMA F 5, F 55) (COMPRIMA V 50, V 80) Jos pyöröpaalien muoto ja tiiviys ovat epätasaisia, rehun laatu heikkenee. Sidonta tulisi laukaista viimeistään sitten, kun puristuspaineen osoitin siirtyy punaiselle alueelle (Komfort-hallintalaitetta käytettäessä kuuluu äänimerkki). Jotta vältetään pyöröpaalaimen ylikuormittumista vaikeissa olosuhteissa (esim. märkä rehu), sidonta tulisi käynnistää jo aikaisemmin. Pyöröpaalaimen jatkuva ylikuormitus saattaa lyhentää huomattavasti sen kestoikää. Jos pyöröpaalien muoto ja tiiviys ovat epätasaisia, rehun laatu heikkenee. Jotta vältetään pyöröpaalaimen ylikuormittumista vaikeissa olosuhteissa (esim. märkä rehu), puristuspainetta tulisi alentaa. IV -

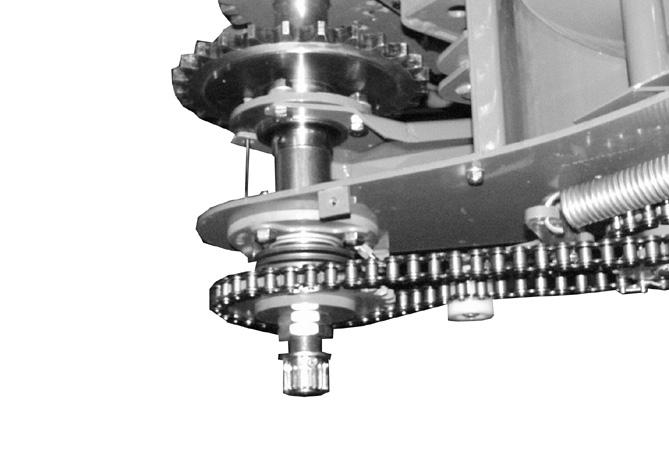

44 Käyttö 4.4 Paalien sitominen ja poistaminen koneesta Aja karhon keskelle hieman ennen verkon käärinnän aloittamista. Tällä tavoin varmistetaan, että verkko vedetään tasaisesti paalin reunojen yli. Käynnistä sidonta/käärintä (ks. luku Hallinta). Pidä voimanotto nimelliskierrosluvulla 540 r /min, kunnes solminta on päättynyt. Pysäytä traktori ja odota, kunnes sidonta/käärintä on päättynyt. Poista pyöröpaali avaamalla paalikammio. Sulje paalikammio ja aloita samanaikaisesti seuraavan paalin puristus. 4.5 Ennen paalausta (COMPRIMA V 50, V 80) Paalikammion pohjakuljetin on kiristettävä ennen kuin voimanottoakseli kytketään toimintaan. Tätä varten: Kierrä käsipyörä () kokonaan kiinni (työasentoon). Ennen koneen käyttöönottoa ja pitemmän seisonta-ajan jälkeen avaa ja sulje paaliportti kerran. Tällöin puristuspaine säätyy tehtaalla asetetulle tai viimeksi säädetylle tasolle. Puristuspainetta voidaan muuttaa kierrettävällä nupilla (). (ks. luku "Puristuspaineen säätö" (COMPRIMA V 50, V 80)) Paalauksen jälkeen (COMPRIMA V 50, V 80) Jos koneella on pidempi seisokki puristustöiden päätyttyä, esim. talven yli, pohjakuljetin on löysättävä. Pohjakuljettimen löysääminen: Avaa käsipyörä () kokonaan (pysäköintiasentoon). 4.6 Voimansiirroon ylikuormitussuoja 4.6. Noukkimen käyttöketju ja nokkakytkin VPN0000 Nokkakytkimeen tehdyt muutokset aiheuttavat takuuoikeuden raukeamisen! Vain alkuperäisten Krone-varaosien käyttö on sallittua. Voimansiirto on suojattu ylikuormitukselta nokkakytkimen () avulla. Kytkin on säädetty tehtaalla eikä säätöä saa muuttaa ilman KRONE-asiakaspalvelun hyväksyntää. RPN000 IV - 4

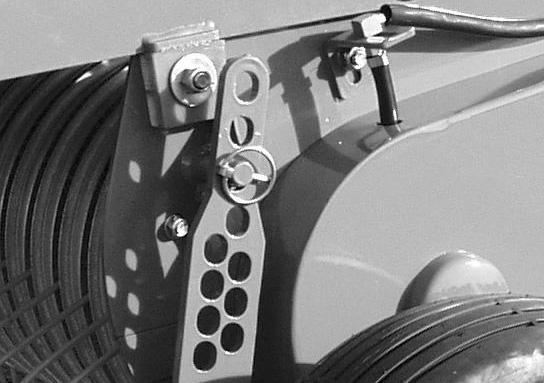

45 Perussäädöt ja käyttö 5 Perussäädöt ja käyttö 5. Erityiset turvaohjeet Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä pyöröpaalain. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että traktori ja pyöröpaalain eivät lähde liikkeelle itsestään. Noukkimella työskenneltäessä on puristumisvaara. Varmista (esim. syvyyden rajoittimella), että noukin ei pääse tahattomasti laskeutumaan. 5. Noukin Säädä noukkimen työkorkeus pellon pinnan mukaan. Ennen noukkimen säätöä on säädettävä paalaimen korkeus oikein, ks. A.. Perussäätö: Piikkien korkeus maasta n. 0 0 mm. Nosta noukinta () hydrauliikan avulla. Irrota sokka (). Aseta reikätanko () sopivaan asentoon. Kiinnitä se sokalla (). Suorita säätö samalla tavoin molemmilla puolilla. RBN Pyörivä karhonohjain (lisävaruste) Karhonohjain toimii myös suojana estäen koskemisen noukinpiikkeihin. Älä käytä konetta ilman karhonohjainta. Erittäin paksua karhoa noukittaesssa karhonohjainta () on nostettava ylemmäs. Säädä kannatusketjuja () tarpeen mukaan. Ketjujen säätö on suoritettava molemmin puolin ja samalle korkeudelle. RBN000_ V -

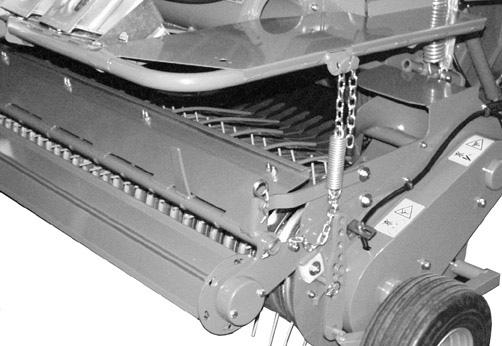

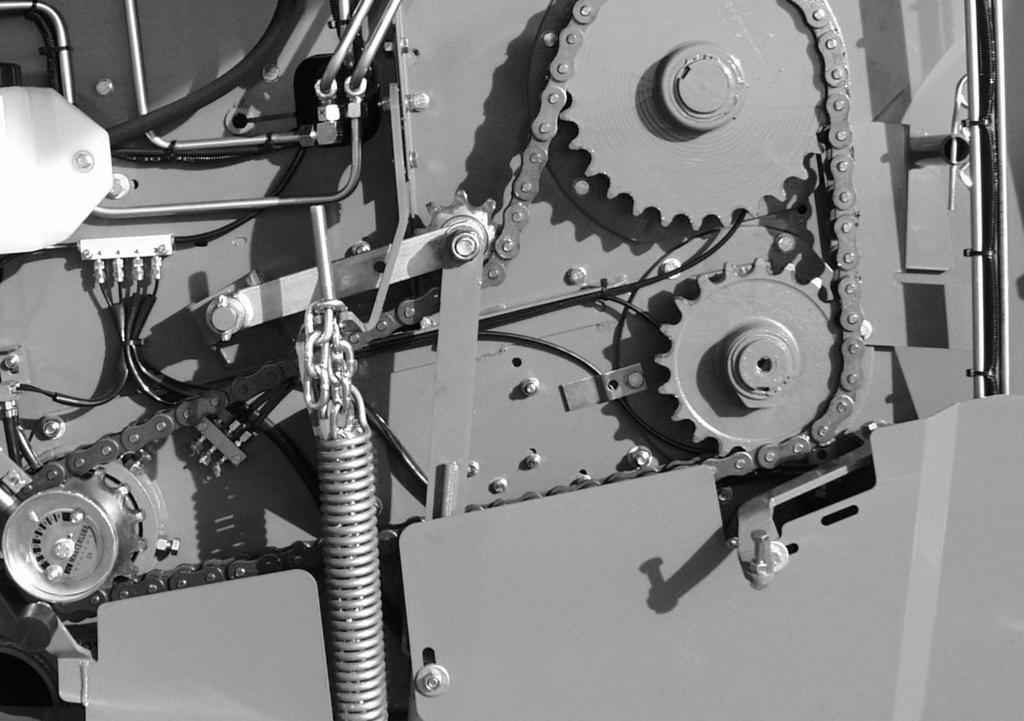

46 Perussäädöt ja käyttö 5.. Noukkimen painon kevennys Noukkimen painoa kevennetään kahdella jousella, jotta noukin kulkee helpommin epätasaisella alustalla. Jousia voidaan säätää vanttiruuvilla (). Jouset on säädettävä samanpituisiksi. Perussäädöllä on mitta a: vasemmalla 50 mm, oikealla 4 mm Tukipyörien kuormaa on vähennettävä riittävästi. Erittäin epätasaisella pellolla noukkimen työkorkeutta on säädettävä ketjujen () avulla (koneen oikealla ja vasemmalla sivulla). Tätä varten: Nosta noukinta hydrauliikan avulla. Käännä tukipyörät () ylös. Säädä noukkimen työkorkeus sopivaksi siirtämällä ketjua (). Suorita säätö molemmilla puolilla. Olkia paalattaessa noukin tulisi säätää niin ylös kuin mahdollista. Säädä noukkimen tukipyörät ketjun () avulla niin, että ne eivät enää kosketa maahan. Jos noukin asennetaan korkeammalle, aisan korkeutta on säädettävä (katso liite "Aisan korkeuden säätö"). a RPN000_ V -

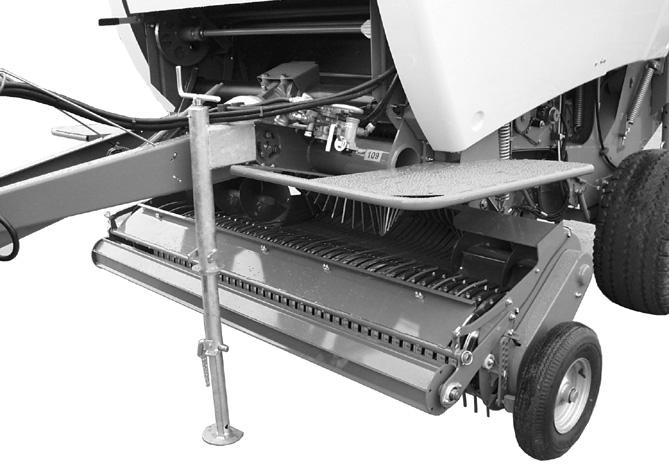

47 - - + Perussäädöt ja käyttö 5. Silputuslaite 5.. Erityiset turvaohjeet Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä pyöröpaalain. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että traktori ja pyöröpaalain eivät lähde liikkeelle itsestään. Teriä asennettaessa ja irrotettaessa on erittäin suuri loukkaantumisvaara. Terät on esijännitetty jousivoimalla! Jos joudut työskentelemään paalikammion sisällä, varmista sulkuhanalla, ettei paaliportti pääse laskeutumaan alas. 5.. Yleistä Silputuslaitteseen kuuluu silputusroottori ja 7 tai 6 terää. Rehun silppuaminen helpottaa pyöröpaalin jatkokäsittelyä ja lisää puristustiukkuutta. Laitteiston tukkeutuessa vastaterät voidaan laskea alas. Nosta noukin aina ennen vastaterien alaslaskua. Jokaiselle terälle erikseen oleva laukaisulaite estää vieraiden esineiden terille aiheuttamat vauriot. Terät voidaan myös kääntää ulos mekaanisesti. 5.. Silputuspituuden säätö Silputuspituuden määrää käytettävien terien lukumäärä. Käytä säätöön koneen mukana toimitettua avainta! Seuraavat asetukset ovat mahdollisia: 7 terällä: Silputuspituus Terien lukumäärä Asetus A / B / / / / + - A B + + x RPN terällä: Silputuspituus Terien lukumäärä Asetus A / B / / / / + A B RPN0000 V -

48 Perussäädöt ja käyttö Koska terät on esijännitetty jousivoimalla, teriä ei pidä koskaan painaa työasentoon käsin. Käytä aina apuvälinettä (esim. vasaraa). Kun terät on kytketty toimintaan, tarkista aina, ovatko kaikki terät ylhäällä. Mikäli näin ei ole: Aseta terien lukitusakselit (A/B) 0-asentoon. (Käännä kumpikin lukitusakseli (A/B) asentoon (-).) Laske vastaterät hydraulisesti. Puhdista vastaterät ja varsinkin niiden urat perusteellisesti. A B RPN0000 Puhdistuksen jälkeen: Säädä haluamasi silputuspituus. Terien lukitusakselien (A/B) säädön jälkeen terät kääntyvät itsestään ylös työasentoon. Jos näin ei ole, alas jääneet terät on saatettava työasentoon lyömällä niiden takareunaa kevyesti sopivalla apuvälineellä (esim. vasaralla). Nosta vastaterät. V - 4

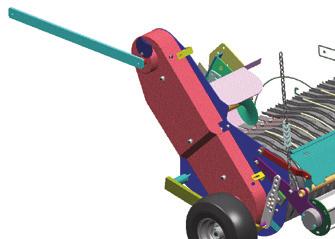

49 Perussäädöt ja käyttö 5..4 Silputuslaitteen tukos Jos paalattava materiaali tai jokin vieras esine juuttuu silputuslaitteeseen:. Suurenna läpikulkua silputusroottorille nostamalla noukinta.. Jos tukos ei näin korjaannu, aseta vastaterien hydrauliikka () traktorissa asentoon <Lasku>.. Muuta hallintalaitteen asetus <Noukkimen nosto ja lasku> asetukseksi <Vastaterien nosto ja lasku>. 4. Kytke terät tarvittaessa pois päältä. 5. Anna koneen käydä jatkuvasti. RPN000 Siirtoroottorin tukos:. Suurenna läpikulkua siirtoroottorille nostamalla noukinta.. Jos tukos ei näin korjaannu, käännä siirtoroottori mukana toimitetun kytkentävivun () (säilytys lankalaatikossa) avulla takaisin noukkimen voimanoton () oikealle puolelle. COM0000 V - 5

50 Perussäädöt ja käyttö 5..5 Terien vaihto Silputuslaitteen teriin päästään käsiksi paalikammion kautta. Avaa paaliportti. Tapaturmavaara! a F 5 / F 55 Varmista avattu paaliportti siten, että sen tahaton sulkeminen on estetty. Käännä vasemman nostosylinterin sulkuhana () asennosta (a) asentoon (b). V 50 / V 80 b a b CPK000_ Nosta noukin aina ennen vastaterien alaslaskua. Laske vastaterät () mekaanisesti tai hydraulisesti. RPN000 V - 6

51 - - + Perussäädöt ja käyttö Siirrä terien lukitusakselit (A/B) mekaanisesti 0- asentoon (Asento (-)): Käännä terien lukitusakseleita hieman taaksepäin, jotta terät ulottuvat hieman leikkuukanavaan ja niihin on parempi tarttua. - A B + + x RPN0000 A B RPN0000 V - 7

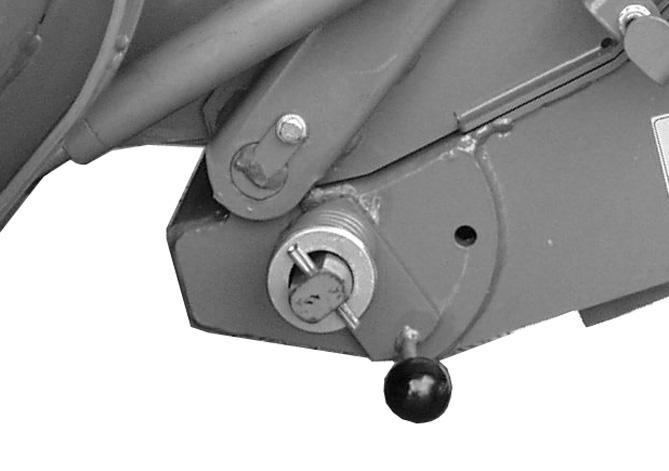

52 Perussäädöt ja käyttö Teräakselin vapautus: Vedä lukitustappi lovestaan vetämällä nupista () ja käännä se asentoon (b). b Teräakselin lukitsemiseen ja vapauttamiseen voidaan käyttää myös koneen mukana toimitettua avainta. a RPN0005 Terien irrotus/asennus Käytä suojakäsineitä, kun irrotat tai asennat teriä! Poista terä (). Aseta tilalle uusi tai hiottu terä (). Varmista teriä asentaessasi, että: terät asettuvat oikein teräakselille. terät ovat uran () keskellä. Ennen kuin nostat vastaterät ylös, tarkista, että kaikki terät () ovat samassa linjassa ja oikein asennettuja. KRS--05 Lukitse teräakseli. Säädä silputuspituus (käännä terien lukitusakselit (A/ B) asentoon "+"). Terien lukitusakselien (A/B) säädön jälkeen terät kääntyvät itsestään ylös työasentoon. Koska terät on esijännitetty jousivoimalla, teriä ei pidä koskaan painaa työasentoon käsin. Käytä aina apuvälinettä (esim. vasaraa). A B Tarkista, ovatko kaikki terät ylhäällä. Jos näin ei ole, alas jääneet terät on saatettava työasentoon lyömällä niiden takareunaa kevyesti sopivalla apuvälineellä (esim. vasaralla). RPN0000 V - 8

53 Perussäädöt ja käyttö 5.4 Puristuspaineen säätö (COMPRIMA F 5; F 55) Medium Puristuspainetta säädetään oikean etusuojuksen takana olevan säätöelementin avulla. Säätö tehdään siipimutterilla, johon päästään käsiksi oikeanpuoleisen lankalaatikon sisäpuolelta. Puristuspaineen säätöä ei pidä suorittaa automaattisessä käyttötilassa. Puristuspaineen valinta: Nosta puristuspaineen osoittimet () käsin haluamaasi asentoon (puristuspaineeseen). 0 RP-A-05 RP-0-08 Avaa siipimutteri () lankalaatikon kautta ja siirrä ruuvia siipimuttereineen pitkässä reiässä, kunnes Mediumhallintalaitteen merkkivalot (täyttö) syttyvät ja kuuluu äänimerkki. Kiristä siipimutteri lankalaatikon kautta. RP V - 9

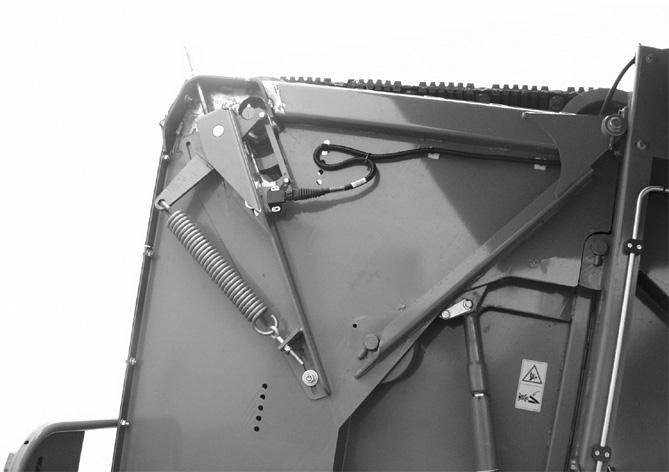

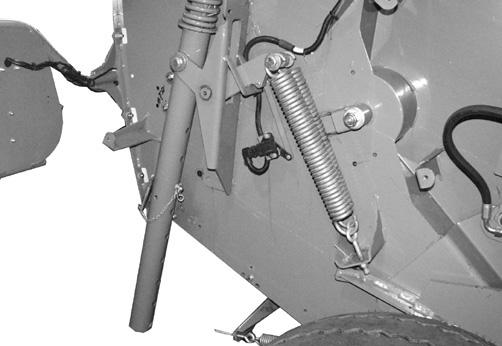

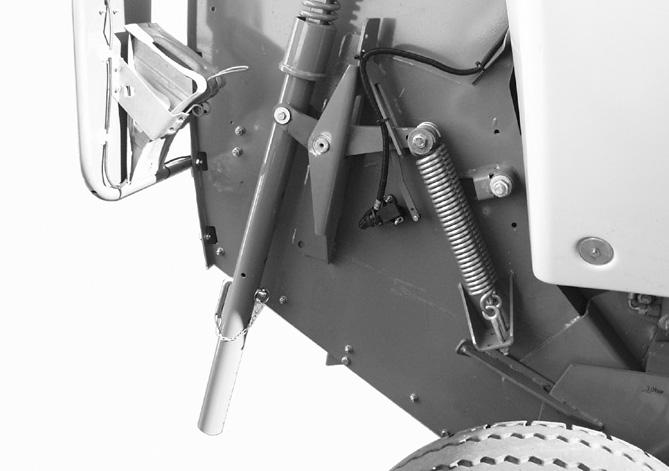

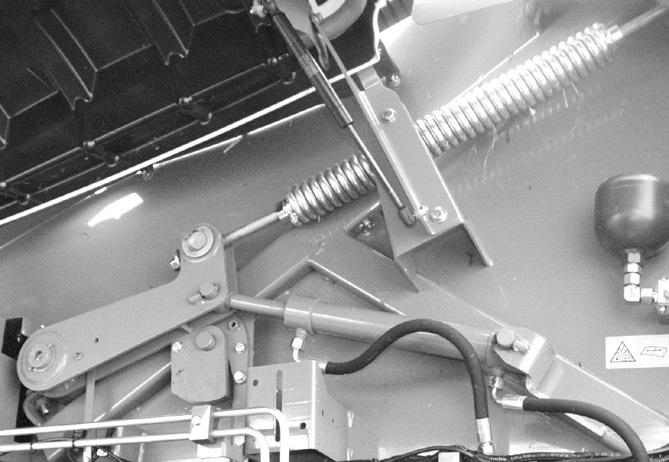

54 Perussäädöt ja käyttö Puristuspaineeseen vaikuttavat jouset () (koneen oikeassa ja vasemmassa reunassa) on säädetty tehtaalla. Niiden säätöä ei saa muuttaa ilman KRONEasiakaspalvelun suostumusta. F RP 5 55 Muutokset aiheuttavat takuuoikeuden raukeamisen! F RP 55 Vain COMPRIMA V 50/80 Edessä olevan pohjakuljettimen vetojouset () (koneen oikeassa ja vasemmassa reunassa) on säädetty tehtaalla. Niiden säätöä ei saa muuttaa ilman KRONEasiakaspalvelun suostumusta. Muutokset aiheuttavat takuuoikeuden raukeamisen! V50/ Paalien läpimitan asetus (COMPRIMA F 55) Paalin läpimitan säätö tehdään koneen oikeassa ja vasemmassa reunassa. Säädön aikana paaliportin on oltava kiinni. Tätä varten: Siirrä lukitusnastaa () jousiputkella () koneen oikealla ja vasemmalla puolella ja varmista sokalla (). RPN00005_ Ylempi reikä pienin paalin läpimitta Alempi reikä suurin paalin läpimitta Tapin on oltava sekä oikealla että vasemmalla samassa asennossa. RPN00006_ V - 0

55 Perussäädöt ja käyttö 5.5 Paalien läpimitan valinta (COMPRIMA V 50; V 80) (Medium) Paalien läpimittaa säädetään oikean etusuojuksen takana olevan säätöelementin avulla. Säätö tehdään siipimutterilla (), johon päästään käsiksi oikeanpuoleisen lankalaatikon sisäpuolelta. Paalien läpimitan valinta: Kytke sähköinen käynnistin toimintaan virtakytkimellä. Nosta puristuspaineen osoittimet () käsin haluamasi läpimitan kohdalle (esim. 0 =,0 m, =, m jne.). Avaa siipimutteri () lankalaatikon kautta ja siirrä ruuvia siipimuttereineen pitkässä reiässä. Kun paalin asetettu läpimitta saavutetaan, hallintalaitteen merkkivalot sammuvat ja kuuluu äänimerkki. Kiristä siipimutteri () lankalaatikon kautta. Paalin läpimitan säätöä ei pidä suorittaa automaattisessä käyttötilassa. RP00006 V -

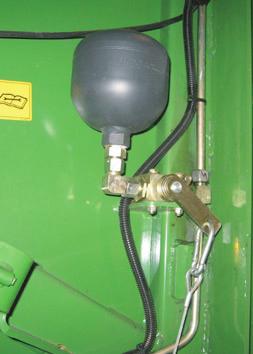

56 Perussäädöt ja käyttö 5.5. Puristuspaineen säätö (COMPRIMA V 50, V 80) Puristuspainetta säädetään koneella. Puristuspaineen säätöön vaaditaan seuraavat työvaiheet: Käännä käsipyörät ( ja ) kokonaan sisään. Nosta koneella paalattavaa rehua (huomioi minimipaine, katso ohje alla), kunnes syntyy puristuspaine, joka on n. 0 baaria haluttua puristuspainetta suurempi. Säädä haluamasi paine käsipyörällä (). Kiertäminen oikealle = paineen korottaminen Kiertäminen vasemmalle = paineen alentaminen Puristuspaine säätyy oikein vain silloin, kun kammioon syötetään paalattavaa rehua. Enimmäispaine ei saa ylittää 80 baaria paalattaessa. Enimmäispaine ei saa ylittää 0 baaria paaliporttia avattaessa. Vähimmäispaine ei saa alittaa 50 baaria konetta käytettäessä. Jos puristuspaine on alle 50 baaria, konetta ei saa käyttää. Ennen koneen käyttöönottoa ja pitemmän seisonta-ajan jälkeen avaa ja sulje paaliportti kerran. Tällöin kehittyy vähimmäispaine. Lopuksi puristuspaine säädetään yllä mainitulla tavalla. VPN0000 Paineensäätimeen tehdyt muutokset aiheuttavat takuuoikeuden raukeamisen! Paalattava rehu Heinä Olki Säilörehu Painealue (bar) alhainen keskikorkea/korkea korkea V -

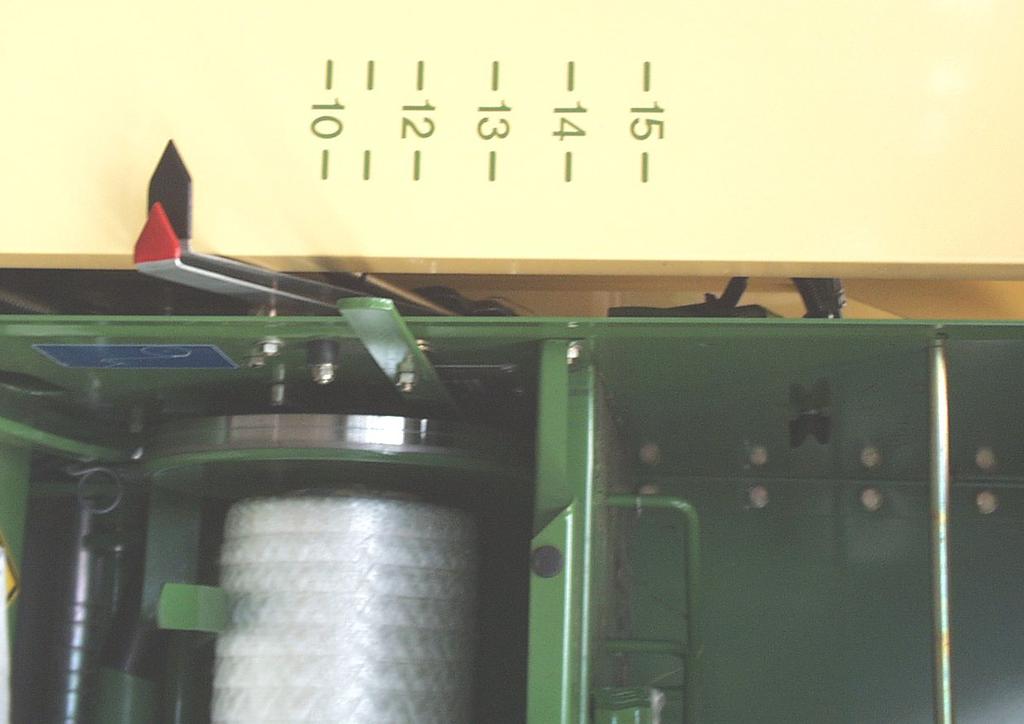

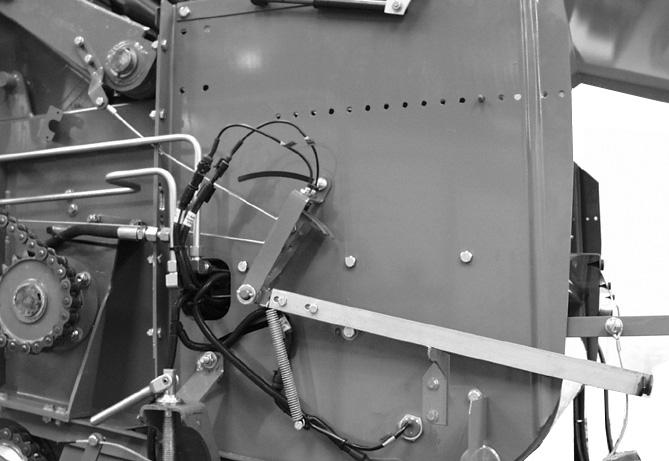

57 Perussäädöt ja käyttö 5.5. Paalien läpimitan osoittimen asetus (COMPRIMA V 50; V 80) (Medium) Koneen oikeassa reunassa olevat läpimitan osoittimet säädetään köydellä () (koneen oikealla ja vasemmalla sivulla). Mitan Y on oltava molemmilla puolilla sama. Y Kun paalikammio on tyhjä ja paaliportti suljettu ja lukittu, osoittimien tulisi olla hieman koholla rajoittimesta () (köysi on kireällä). Köyden pituutta voidaan säätää pitkässä kierrekappaleella (). VPN0000_ Varmista, että keinuvipu (4) on rajoittimen (5) päällä. (Tarvittaessa löysää pohjakuljetin.) Paalikammion on oltava suljettu ja tyhjä. Mitan X on säädön jälkeen oltava 0 mm. 4 X 5 VPN000_5 V -

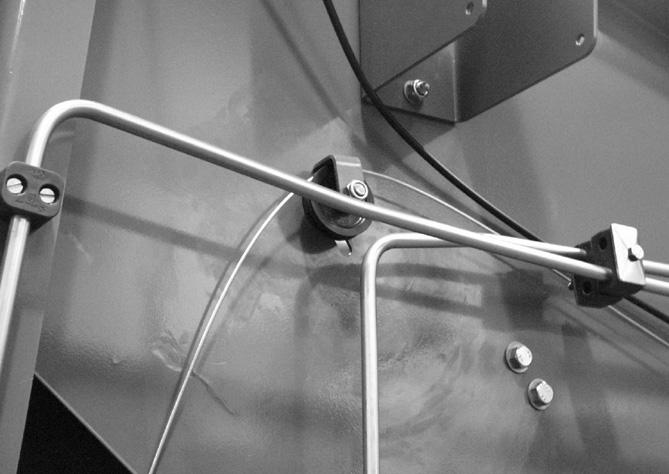

58 Perussäädöt ja käyttö 5.6 Paaliportin lukitushaan asetus (Medium) Koneen oikeassa reunassa olevat osoittimet () näyttävät köyden () avulla (koneen oikealla ja vasemmalla sivulla), onko paaliportti suljettu asianmukaisesti. Jos lukituskoukut ovat täysin lukossa, osoittimen () tulisi olla hieman koholla rajoittimesta () (köysi on kireällä). Kun lukitushaat eivät ole täysin lukittuina, osoittimien tulisi olla selvästi koholla ruuvista (). Asetus: Köyden pituutta voidaan säätää pitkässä reiässä (). RPN0004_ RPN Paalin lujuusnäytön säätö (Medium) 0 COMPRIMA F 5 Nosta kiristinvarsia vasemmalla/oikealla () 0 mm ylös rajoittimesta (). Sovita tässä asennossa ylempi puristuspainenäyttö köydensiirron () avulla alemman puristuspainenäytön mukaan. Köysiä on kiristettävä niin pitkälle, kunnes vivut nousevat ruuvilta. COM0006 COMPRIMA F 5 Nosta kiristinvarsia vasemmalla/oikealla 0 mm ylös rajoittimesta. Sovita tässä asennossa ylempi puristuspainenäyttö köydensiirron avulla alemman puristuspainenäytön mukaan. 0 Köysiä on kiristettävä niin pitkälle, kunnes vivut nousevat ruuvilta. COM0007 V - 4

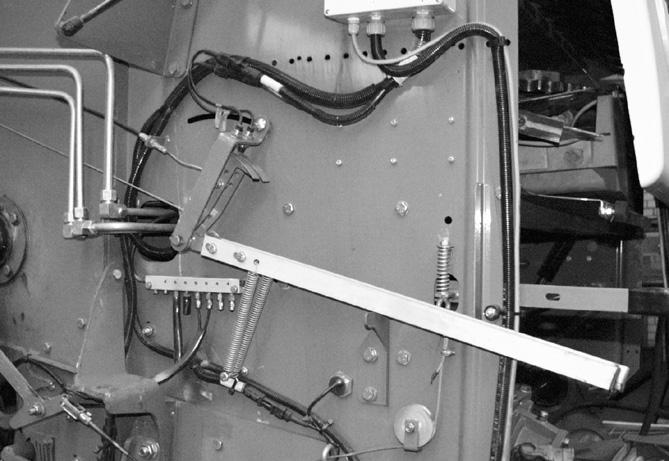

59 Perussäädöt ja käyttö 5.8 Verkkosidonta 5.8. Erityiset turvaohjeet Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä pyöröpaalain. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että traktori ja pyöröpaalain eivät lähde liikkeelle itsestään. Käytä suojakäsineitä verkkoa pujottaessasi ja auki vetäessäsi sekä teräpalkille suoritettavissa töissä! 5.8. Osat 5 8 a b RPN00007_5 Teräpalkki Syöttötela Verkon ohjain 4 Pitolevy 5 Verkkojarru 6 Verkkojarrun jousi 7 Verkon keinuvipu 8 Kääntöakseli 9 Kiinnitinkaari 0 Muovikangas Verkko a Levitinrulla b Levitinrulla Ohjausrulla 4 Muovisyöttöohjain 5 Kiinteä poikittaisputki 6 Verkkorajoitin 5.8. Yleistä Verkko asetetaan keinuvivun (7) avulla syöttötelalle (). Sieltä se ohjataan puristustelojen välistä paalille, joka vetää verkkoa. Kun käärintä on päättynyt, teräpalkki () kääntyy ja leikkaa verkon. V - 5

60 Perussäädöt ja käyttö Verkkorullan paikalleenasettaminen Verkkorulla on asetettava siten, että sen alkupää on koneen puolella ja se purkautuu ylhäältä päin. Nosta vipu () ylös. Käännä jarrulevy () ja siinä kiinni oleva verkkorullan pidike () eteenpäin. Vedä jarrulevy () irti. Työnnä verkkorulla pidikkeen akselille () ja työnnä päätyhylsy (4) paikalleen. 4 VP--074 Paina jarrulevy () ja verkkorullan hylsyn pidike () vastapäivään kiertäen hylsyn sisään ja verkkorullan pidikkeen akselille niin pitkälle kuin mahdollista. RBV0560 Koneeseen asennettu verkkorulla on kohdistettava koneen keskelle asennusvivun () avulla. Verkon ulosvetoa varten jarru on avattava. Paina vipua () alas. Aseta verkkojarrun () tunnistin verkkorullan alle. RBV00 V - 6

61 Perussäädöt ja käyttö Verkon pujotus Paina teräpalkkia () ennen verkon pujottamista käsin niin pitkälle taaksepäin, kunnes salpa () lukittuu paikoilleen. Loukkaantumisvaara teräpalkin terässä! Käytä suojakäsineitä teräpalkille suoritettavissa töissä sekä verkkoa pujottaessasi ja auki vetäessäsi! 5 COM0000_ Pujota verkko () kääntöakselin (8) yli ja ohjaimen () alitse. Vedä verkko () pidemmälle ensimmäisen levitinrullan (a) ylitse ja ohjausrullan () ympäri alas toisen levitinrullan (b) suuntaisesti ylöspäin. Lopuksi ohjaa verkko () pitolevyn (4) ylitse ja muovikankaan (0) alitse. 8 a b 0 Verkon kireyden lisäämiseksi (verkko kauempana ulkona) verkko voidaan asettaa myös poikittaisputken (5) alle. Tällöin verkko on kiristettävä moitteettomasti. Verkon tulee roikkua n. 00 mm pitolevyn (4) yli. Käännä verkkorullan pidike takaisin pidikkeeseen. 4 ca.00 mm Kun verkko on pujotettu, se on vedettävä n. 500 mm:n leveyteen, jotta syöttötelan siepparit saavat verkosta kunnolla kiinni. 5 RPN00008_6 V - 7

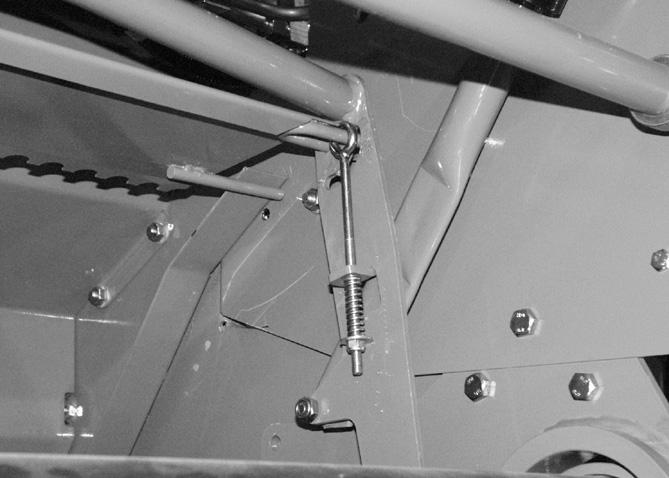

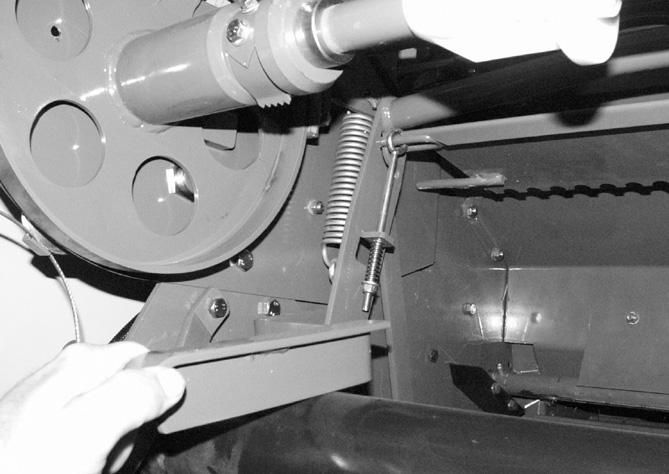

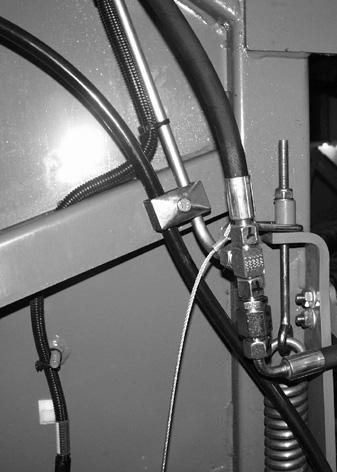

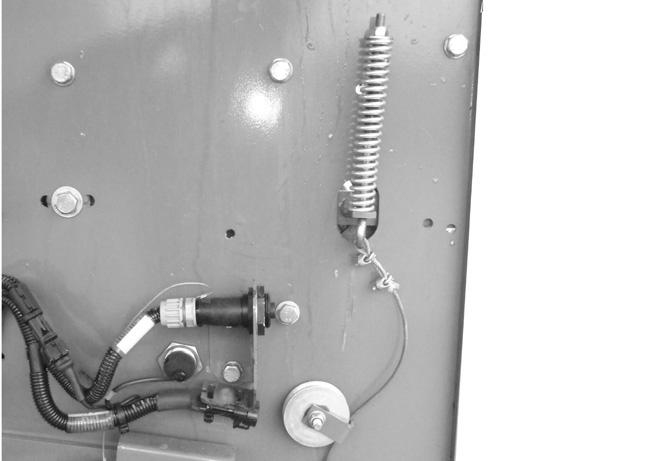

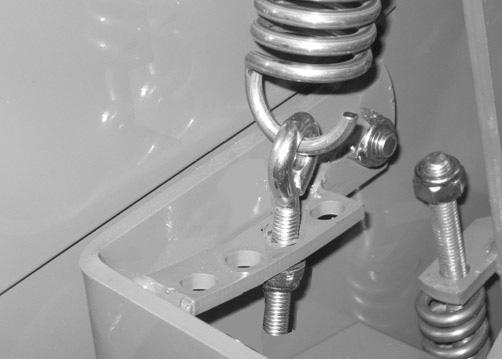

62 Perussäädöt ja käyttö Verkkojarrun säätö Perussäädössä, kun akseli ja jarrulevy on asetettu paikalleen ja jarruvipu () on alhaalla muoviputken päällä, mitan (a) silmän sisäreunasta toisen silmän sisäreunaan tulisi olla 0 mm. Jarrulevyn jousta () säädetään vanttiruuvilla. Joitakin verkkolaatuja käytettäessä on mahdollista, että verkko repeää sisäänvedettäessä, kun verkkorullan läpimitta pienenee. Tällöin on alennettava verkon jännitystä. a Tätä varten: Irrota vanttiruuvi (). Siirrä vanttiruuvia yhden reiän verran (jarruvoima alenee). Pos I = Pos.II = Pos.III = suurempi jarruvoima (pienellä verkkorullalla) alhaisempi jarruvoima (pienellä verkkorullalla) alhaisempi jarruvoima (pienellä verkkorullalla) Kiinnitä rengasruuvi () paikalleen. Tarkista mitta (a) = 0 mm ja korjaa säätöä tarvittaessa. Pos.II Pos.III Pos.I RPN000 Asetus Verkkojarrun avaaminen Kun jarru ajaa alas syöttöasentoon, jarrun tulisi olla hieman avattuna verkon irrottamista varten. Jos asetusta muutetaan jousessa (), jousi (4) on sovitettava niihin. 5 4 Tätä varten: Avaa mutteri (5) ja kierrä sitä kierretangolla (4) ylöspäin tai alaspäin. COM000 V - 8

63 Perussäädöt ja käyttö Verkkojarrun säätö riippuu käytettävän verkon laadusta. Verkkojarru tulisi säätää siten, että verkko ulottuu sidonnan jälkeen n. 00 mm pitolevyn (4) yli kanavaan. Käytä paalainta sidonnan aikana oikealla kierrosluvulla 540 r/min (sama kierrosluku). 4 ca.00 mm RPN0004 Jotta verkko pysyy paremmin kiinni pitolevyssä (4), pitolevyn painetta voidaan lisätä vanttiruuvilla (), mutterilla () ja jousella (). Mitä enemmän jousi puristuu kokoon, sitä voimakkaammin pitolevy painaa verkkoa. Maksimiasetus: x = 0 mm 4 RPN00009 V - 9

64 Perussäädöt ja käyttö Leikkausaseman asetus Leikkausasema on saavutettu, kun salpa () on koholla ja mitta A salvan () ja säätövivun () välissä on A= 40 mm. Mikäli näin ei ole: Hae hallintalaitteesta näkyviin valikko "Moottorin aseman anturitesti" (Komfort) tai "Moottorin aseman asetus" (Medium). Aja moottoria hallintalaitteen avulla sisään, kunnes mitta A salvan () kääntöpisteen ja säätövivun () välissä on A = 40 mm. Kun mitta A = 405 mm, tallenna leikkausasema. Säädä köysi () mittaan B = 65 mm. Jos verkkoa ei leikata käytännön käytössä, mitta on säädettävä 60 mm:iin. A B RPN Syöttöaseman asetus Syöttöasema on säädetty optimaalisesti, kun verkon syöttöpelti () on niin alhaalla, että syöttöpellin () ja kuljetustelan (4) väliin jää vain pieni rako ja mitta A salvan () kääntöpisteen ja säätövivun () välissä on A = 85 mm. Mikäli näin ei ole: Hae hallintalaitteesta näkyviin valikko "Moottorin aseman anturitesti" (Komfort) tai "Moottorin aseman asetus" (Medium). Aja moottoria hallintalaitteella ulos, kunnes syöttöpellin () ja kuljetustelan (4) välissä on vielä pieni rako ja mitta A salvan () kääntöpisteen ja säätövivun () välissä on A = 85 mm. Kun mitta A, tallenna syöttöasema A 5 RPM0004_ V - 0

65 5.8.8 Sidonta-asema Hae hallintalaitteesta näkyviin valikko "Moottorin aseman anturitesti" (Komfort) tai "Moottorin aseman asetus" (Medium). Valitse sidonta-asema painamalla kyseistä painiketta. Moottori ajaa automaattisesti sidonta-asemaan. Perussäädöt ja käyttö Kun moottori on saavuttanut sidontaaseman, köysi () ei saa olla kireällä ja rullan () on oltava salvan () edessä. Jos näin ei ole, on tarkistettava ja korjattava leikkausaseman ja syöttöaseman asetukset. RPN Verkon käärintäkierrosten lukumäärän valinta Verkon käärintäkierrosten lukumäärä säädetään hallintalaitteella. Medium-hallintalaite Kytkeminen päälle 6 A B C D E F G H 4 5 Paina painiketta Lisää tai vähennä verkon käärintäkierroksien 8 9 lukumäärää painikkeella Asetettu arvo voidaan lukea pylväskuviosta (). Paalin koon, asetetun asteen ja verkon käärintäkierrosten lukumäärän suhde näkyy seuraavasta taulukosta. tai. RPM0000 Paalin koko A B C D E F G H 900,7,6,5 4,4 5, 6, 7, 8,0 000,5,,,9 4,8 5,6 6,4 7, 00,4,,8,6 4, 5, 5,8 6,5 00,,9,6, 4,0 4,6 5, 6,0 00,,8,4,0,7 4, 4,9 5,5 400,,7,,8,4 4,0 4,6 5, 500,0,5,,6,,7 4, 4, ,9,4,0,5,0,5 4,0 4, ,9,4,8,,8,,8 4, 800 0,8,,7,,6,,5 4,0 Komfort-hallintalaite Komfort-hallintalaitteessa verkon pituus määräytyy automaattisesti paalin koon ja verkon käärintäkierrosten lukumäärän mukaan. Asetus ks. Komfort-hallintalaite. Aste V -

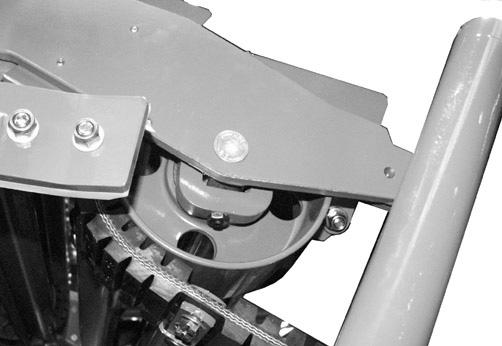

66 Perussäädöt ja käyttö 5.9 Taaemman pohjakuljettimen hihnakulun säätö (COMPRIMA V 50 / V80) Tätä varten Avaa takalaita. Jos taaempi Power-hihna osuu yksipuolisesti voimakkaasti käynnistyslevyihin, hihnakulkua voidaan korjata taaemman kaksoiskeinun alueen polvekkaalla akselilla (). Onnettomuusvaara! Varmista avattu paaliportti siten, että sen tahaton sulkeminen on estetty. Käännä vasemman iskusylinterin sulkuhana () asennosta (a) asentoon (b). VPN0004_ Irrota mutteri (4) ja kierresokka (5). Avaa upporuuvi () M6x0 yhdeltä puolelta. Vaihda toisella puolella upporuuvi () kuusikantaruuviin M6-50 ja kierrä se sisään kierteen pohjaan. Käännä polvekasta akselia kuusikantaruuvia M6x50 kiertämällä. Säädä lopuksi hihnakulku tasaiseksi kiertämällä kuusioruuvia M6x50 (n. 0 astetta). Käynnistä kone. Tarkasta silmämääräisesti, että hihnakulku on säädetty tasaisesti ohjauspyöriin () nähden. Jos näin ei ole, pysäytä kone ja kierrä kuusikantaruuvia M6x50 uudelleen n. 0 astetta. Käynnistä kone. Tarkasta silmämääräisesti, että hihnakulku on nyt säädetty tasaisesti ohjauspyöriin () nähden. Toista toimenpide tarvittaessa, kunnes hihnakulku on säädetty tasaisesti. 4 5 VPN0004_4 Kierrä kuusikantaruuvia M6 x 50 vain koneen ollessa pysähtyneenä. Kun hihnakulku on säädetty tasaiseksi: Kiristä upporuuvi M6x0 sekä kierresokat ja mutterit koneen yhdeltä puolelta. Vaihda sitten kuusikantaruuvi M6x50 upporuuviin M6x0. Kiristä lopuksi kierresokka ja mutteri. a b CPK000_ VPN0004_ V -

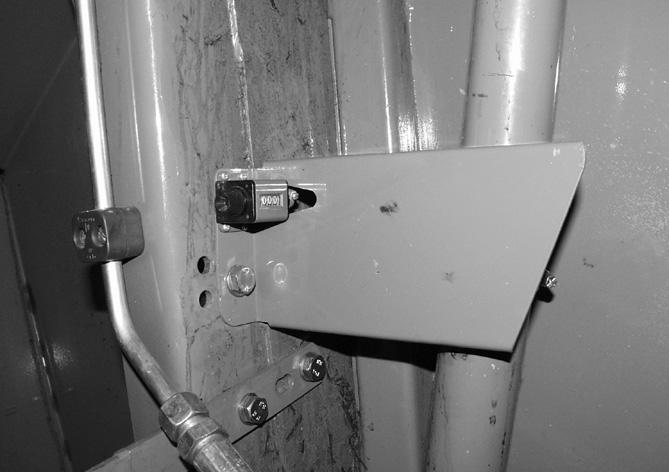

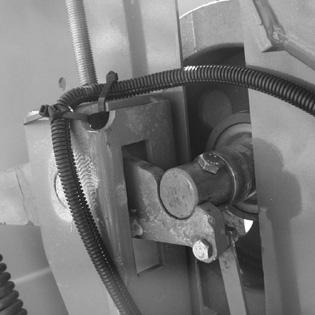

67 Perussäädöt ja käyttö 5.0 Paalilaskuri Perus / Medium Paalilaskuri () sijaitsee koneen vasemmalla sivulla edessä olevan sivusuojuksen takana. Paalilaskuri aktivoituu aina paaliportin avautuessa. Paalilaskuri voidaan nollata pyällettyä ruuvia () kiertämällä. 5. Pohjakuljettimen kiristys COMPRIMA F 5 Takana olevaa pohjakuljetinta kiristetään säätöruvilla (). Pohjakuljettimen kiristys on oikea, kun kiristysvipu () a = n. 5 mm on hieman koholla pitimen () kolosta (4). Pohjakuljettimen säätö Tätä varten: Löysää ruuvit (5). Vedä pidintä () säätöruuvin () yli, kunnes kiristysvivun () ja kolon (4) välinen mitta a = n. 5 mm. Kiinnitä ruuvit (5). 5 a b RPN RPN00078_ Ruuvit (5) voidaan tarvittaessa myös siirtää asentoon c. Mitan b silmukan sisäreunasta sisäreunaan on oltava mm, kun kiristysvipua () on nostettu pidikkeen () lovesta (4) a = n. 5 mm. Mittaa b ei saa muuttaa. c 5 b RPN00078_ COMPRIMA F 55 Mitta d silmukan sisäreunasta sisäreunaan on 440 mm, eikä sitä saa muuttaa. d RPN000 V -

68 Perussäädöt ja käyttö 5. Säädä paali sisältä pehmeäksi Koska rehun rakenne vaihtelee hyvin paljon, pohjakuljettimen jännitystä voidaan säätää rehun mukaan siten, että paali jää sisältä pehmeäksi. Tätä varten: Irrota köysi () paineakusta () ja ripusta se kierretankoon (). Kaksoiskaaren kääntäminen ylös VPN000 On myös mahdollista säätää oikealla ja vasemmalla edessä olevan keinuvivun (4) puristusmatkaa. Tätä varten: 4 Avaa paalikammio. Irrota ruuvi (5). Siirrä rajoitinta (6) yhden aukon verran oikealle tai vasemmalle (katso asemat alhaalla). Asenna ja kiristä jälleen ruuvi (4). Sulje paalikammio. 5 6 Varmista, että rajoitin (6) on säädetty vasemmassa ja oikeassa reunassa samalla tavoin. VPN000 Paalin sisus voidaan säätää seuraaviin asemiin: Asema I = paali sisältä tiivis mitan X on säädön jälkeen oltava 0 mm. I X VPN000_ Asema II = paali sisältä keskikova mitan X on säädön jälkeen oltava 68 mm. II X VPN000_ V - 4

69 Perussäädöt ja käyttö Asema III = paali sisältä pehmeä mitan X on säädön jälkeen oltava 05 mm. X III VPN000_ Etupohjakuljettimen jännityksen jousen säätö Avaa paalikammio. Jousen () säätämiseksi täytee rajoittimen () olla asennossa III (pehmeä paalin sisus). Kaksoiskeinun () täytyy oikealla ja vasemmalla olla rajoittimen () päällä (säätö katso yläpuolelta). Tee jousen säätö siten, että säädät mitat X ja Y koneen oikealle ja vasemmalle puolelle seuraaviin arvoihin: V50/V80 V50 V80 X = 0 mm Y = 60 mm Y = 90 mm X Y COM00 Sulje paalikammio. V - 5

70 Perussäädöt ja käyttö 5. Ketjujen keskusvoitelu (erikoisvaruste) Ketjujen keskusvoitelulaite sijaitsee koneen vasemmalla sivulla etupellin takana. Pumppu () syöttää käyttöakselin jokaisella kierroksella säiliöstä () voiteluainetta koneen vasempaan ja oikeaan reunaan sijoitettujen voitelulistojen kautta käyttöketjuja koskettaviin harjoihin. Syötön määrää voidaan säätää kiertämällä käyttörullan epäkeskoa (). Voitelulistoissa on jokaista voitelukohtaa varten erilliset suuttimet. RBV0550 Tarkista säiliössä olevan öljyn määrä ja lisää sitä tarvittaessa. Pidä ehdottomasti huoli siitä, ettei säiliöön pääse vettä tai pölyä. Jos säiliö pääsee tyhjenemään, ketjujen keskusvoitelujärjestelmä on ilmattava: Täytä säiliö öljyllä. Irrota säiliöletku (4) pumpusta ja odota, kunnes öljyä valuu ulos. Asenna letku uudelleen pumppuun. Avaa ilmanpoistoruuvi () ja käytä pumppua käsin, kunnes öljy virtaa venttiililohkosta ilman kuplia. Vaihda suodatin () kerran vuodessa. Ensin irrota, tyhjennä ja puhdista säiliö () perusteellisesti. Vaihda suodatin () vasta sitten. Älä poista suodatinta (), jos öljyä on vielä jäljellä. Pidä ehdottomasti huoli siitä, ettei säiliöön () pääse vettä tai pölyä. Käytä vain suosituksen mukaisia öljyjä! Voit käyttää eri öljylaatuja. Viskositeetin tulisi olla suunnilleen 5W40. Käytä vain biologisesti hajoavia ja toksikologisesti turvallisia öljyjä. (Esim. Fuchs-mineraaliöljy Plantogear 00 - N tai Castrol Optimol Optileb GT 00) Sitkoaineella täydennettyjä öljylaatuja (teräketjuöljyä) ei saa käyttää, sillä ne tukkivat voitelujärjestelmän! 4 RP00007_ V - 6

71 5 4 Perussäädöt ja käyttö 5.. Öljymäärän säätö (nokkapumppu) Nokkapumppu sijaitsee koneen etuosassa vasemmalla vaihteiston käyttöakselilla. Öljymäärän/öljynpaineen säätö: Löysää ruuvit (). Kierrä epäkeskolevyä (). Kiristä jälleen ruuvit () mm VP Ketjujen keskusvoitelujärjestelmän kaaviokuva Sulkeissa olevat numerot ilmaisevat kunkin voitelukohteen suuttimen koon. Varmista, että asennat suuttimia vaihtaessasi oikean kokoisen suuttimen. Jokainen koon muutos kaksinkertaistaa syötettävän öljymäärän (esim. MM4 syöttää kaksi kertaa niin paljon öljyä kuin MM) COMPRIMA F 5 XC / F55 XC (6) (6) Starterwalze Käynnistintela (6) Starterwalze Käynnistintela (6) Stirnrad Lieriöhammaspyörä (5) Schneidwerkantrieb Silputuslaitteen käyttö (5) (5) Schneidwerkantrieb Silputuslaitteen käyttö () () Pick-up Noukkimen Antrieb käyttö () () Pick-up Noukin () Pick-up Noukin () Netzwalze Verkkotela (4) Hauptantrieb Pääkäyttö (4) Hauptantrieb Pääkäyttö V - 7

72 Perussäädöt ja käyttö COMPRIMA V 50 XC / V 80 XC Pohjakuljettimen (4) Rollbodenantrieb käyttö takanahinten (6) Starterwalze Käynnistintela (6) Starterwalze Käynnistintela (6) Stirnrad Lieriöhammaspyörä (5) Schneidwerkantrieb Silputuslaitteen käyttö (5) Schneidwerkantrieb Silputuslaitteen käyttö () Pick-up Noukkimen Antrieb käyttö () () Pick-up Noukin () Noukin () Pick-up () Verkkotela () Netzwalze (4) (4) Pääkäyttö Hauptantrieb (4) (4) Pääkäyttö Hauptantrieb V - 8

73 A B C D E F G H 7 Medium-hallintalaite Medium-hallintalaite 7. Yleiskuvaus Pyöröpaalaimen elektroniikkavarustukseen kuuluvat tietokone, hallintalaite sekä ohjaus- ja toimintaelementit. Tietokone () sijaitsee koneen etuosassa oikealla sivupellin alla. Sen toimintoja ovat: Koneeseen asennettujen käyttölaitteiden ohjaus Anturien/käyttölaitteiden diagnoosi RPM000 Hallintalaitteen () avulla välitetään kuljettajalle tietoja ja tehdään pyöröpaalaimen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. Hallintalaite () on suojattava vedeltä. Jos pyöröpaalainta ei käytetä pitempään aikaan (esim. talvella), hallintalaite () on varastoitava kuivassa tilassa. Asennus- ja korjaustöiden varsinkin pyöröpaalaimen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen (). Ylijännite voi vahingoittaa hallintalaitteen elektroniikkaa RPM000 VII -

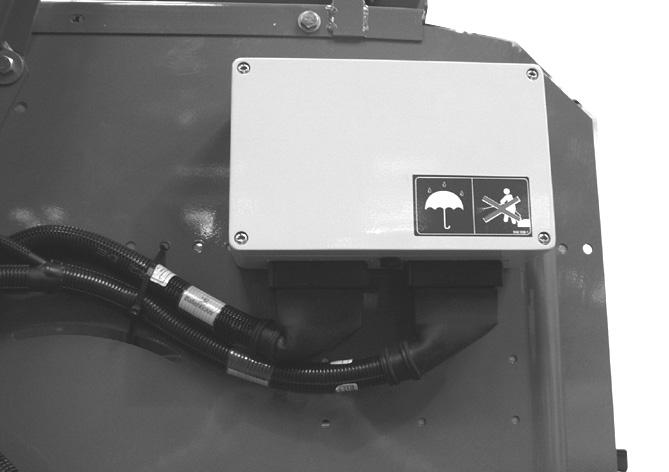

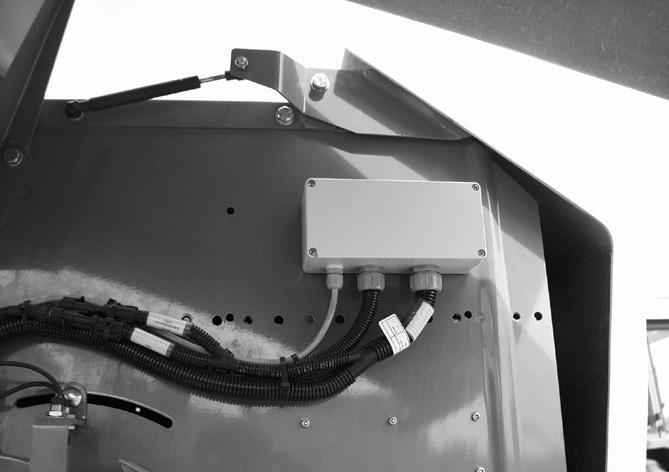

74 A B C D E F G H 7. Asennus Medium-hallintalaite Asenna hallintalaite pidikkeen () avulla kuljettajan näkökenttään. Suora kiinnitys Kiinnitä pidike () käyttämällä valmiiksi porattuja reikiä (). Hallintalaite () kiinnitetään pidikkeeseen () magneettilevyn (4) avulla. BPM BPM5040 Virransaanti Huolehdi laitetta asentaessasi siitä, että johdot eivät ole kireällä eivätkä joudu kosketuksiin traktorin pyörien kanssa. Kytke virtajohdot ( V) traktorin ja koneen puolella -napaiseen pistorasiaan (DIN 9680). RPM000 Hallintalaite Liitä johto hallintalaitteen () liittimeen () RPM000 VII -

75 A B C D E F G H Pylväskuvio Medium-hallintalaite 7. Hallintalaite A B C D E F G H RPM0000 Yleiskuva Painike virta päälle/pois "-"-painike () "+"-painike () Sidontatavan (verkko) painike (4) Sidontatavan (lanka) painike (5) Automaattikäytön painike (6) Merkkivalo ON/OFF 4 Merkkivalo sidontatapa (verkko) 5 Merkkivalo sidontatapa (lanka) 6 Merkkivalo Automaattinen käyttö 7 Merkkivalo käsikäyttö 9 Merkkivalo päältä = noukin on valittuna Merkkivalo pois = vastaterien säätö on valittuna 0 Merkkivalo sidonnan käynnistys Pylväskuvionäyttö Merkkivalo täyttö 7 Käsikäytön painike (7) 8 Ei käytössä (8) 9 Noukkimen esivalinta (merkkivalo pois päältä) Vastaterien säädön esivalinta (merkkivalo päällä) 0 Sidonnan käynnistyspainike (0) () VII -

76 A B C D E F G H A B C D E F G H Medium-hallintalaite 7.4 Käyttövalmius Kytkeminen päälle Paina painiketta. Jos virransaanti on kunnossa, laite suorittaa lyhyen itsetestauksen. - Kaikki ledit syttyvät hetkeksi - Kuuluu äänimerkki - Kaikki ledit sammuvat ja hetken kuluttua seuraavat merkkivalot syttyvät: Merkkivalo () palaa Merkkivalo (7) palaa. Merkkivalo (4) palaa (jos on valittu verkkosidonta) tai merkkivalo (5) palaa (jos on valittu lankasidonta) Merkkivalo (9) palaa 9 RPM0000 Hallintalaite on nyt käyttövalmis. Kun hallintalaite kytketään päälle, aktiivisena on aina ensin käsikäyttötila ja esivalittuna on noukin. Samanaikaisesti kuluu ohjelman sisäinen esisäädetty automaattisen solminnan viive (ks. luku Automaattisen solminnan viive ). Automaattisen solminnan viiveaikana äänimerkki paalikammio täynnä ei ole aktivoituna Verkon käärintäkierroksien asetus Lisää tai vähennä verkon käärintäkierroksien lukumäärää painikkeella tai Asetettu arvo voidaan lukea pylväskuviosta (). 8 9 Paalin koon, asetetun asteen ja verkon käärintäkierrosten lukumäärän suhde näkyy seuraavasta taulukosta. RPM0000 Aste Paalin koko A B C D E F G H 900,7,6,5 4,4 5, 6, 7, 8,0 000,5,,,9 4,8 5,6 6,4 7, 00,4,,8,6 4, 5, 5,8 6,5 00,,9,6, 4,0 4,6 5, 6,0 00,,8,4,0,7 4, 4,9 5,5 400,,7,,8,4 4,0 4,6 5, 500,0,5,,6,,7 4, 4, ,9,4,0,5,0,5 4,0 4, ,9,4,8,,8,,8 4, 800 0,8,,7,,6,,5 4,0 VII - 4

77 A B C D E F G H A B C D E F G H 7.5 Puristuspaineen osoitin (COMPRIMA F 5; F55) tai paalin läpimitan osoitin (COMPRIMA V50; V 80) Säätö tehdään koneelta (ks. luku Puristuspaineen asetus (COMPRIMA F 5; F55) tai Paalin läpimitta (COMPRIMA V50; V 80)). Medium-hallintalaite Haluttu puristuspaine (COMPRIMA F 5; F55) tai paalin läpimitta (COMPRIMA V50; V 80) on saavutettu: Koneessa oleva ilmaisin näyttää sen. Merkkivalot () palavat ja kuuluu äänimerkki Sidonnan laukaisu (käsikäyttö) RPM0000 Käsikäytössä sidonta on aina laukaistava käsin. Paina painiketta. 7 Merkkivalo (7) palaa. Merkkivalo (4) palaa (jos on valittu verkkosidonta) tai merkkivalo (5) palaa (jos on valittu lankasidonta) Kun pyöröpaali on saavuttanut osoittimella asetetun puristuspaineen (COMPRIMA F 5; F55) tai paalin läpimitan (COMPRIMA V50; V 80), kuuluu äänimerkki ja merkkivalot () syttyvät. Tällöin pyöröpaali voidaan kääriä RPM00006 Paina painiketta. 0 Sidonta tai käärintä sujuu automaattisesti. Kun sidonta tai käärintä on päättynyt, avaa paaliportti traktorin toisella ohjausventtiilillä. Poista paali. VII - 5

78 A B C D E F G H A B C D E F G H Medium-hallintalaite 7.5. Sidonnan laukaisu (automaattinen käyttö) Kun pyöröpaali on saavuttanut osoittimella asetetun puristuspaineen (COMPRIMA F 5; F55) tai paalin läpimitan (COMPRIMA V50; V 80) ja esivalittu viiveaika on kulunut, sidonta käynnistyy automaattisesti (säätömoottori ajaa ulos). Paina painiketta. 6 Merkkivalo (6) palaa Sidonta voidaan käynnistää manuaalisesti milloin tahansa painamalla painiketta 0. RPM Asetukset ja diagnoosi 7.6. Automaattisen solminnan viive Automaattisen solminnan viive tarkoittaa sitä aikaa, jonka kuluessa automaattinen solminta on estetty. Automaattisen solminnan viive alkaa kulua ensimmäisen kerran silloin, kun hallintalaite kytketään toimintaan. Tämän jälkeen automaattisen solminnan viive alkaa aina viimeisen solminnan päättyessä ja päättyy valitun viiveajan kuluttua. Pidä painike painettuna kytkiessäsi 4 hallintalaitteen päälle. Merkkivalo (4) vilkkuu hitaasti. Lisää tai vähennä automaattisen solminnan viivettä painikkeella tai. RPM0006 Asetettu arvo voidaan lukea pylväskuviosta (). A B C D E F G H sek Arvo tallennetaan painikkeella Merkkivalo (0) syttyy hetkeksi. 0. VII - 6

79 A B C D E F G H 7.6.Moottorin aseman asetus (verkko) Medium-hallintalaite Tällä toiminnolla ajetaan moottori syöttö- ja leikkausasemaan ja tallennetaan asemat. Pidä painike painettuna kytkiessäsi 5 hallintalaitteen päälle. Merkkivalo (5) vilkkuu hitaasti. Merkkivalo (4) palaa Syöttöaseman asetus 58 Moottori ajetaan painikkeella syöttöasemaan. 59 Aja moottoria hallintalaitteella ulos, kunnes syöttöpellin (8) ja kuljetustelan (9) välissä on vielä pieni rako ja mitta A salvan () kääntöpisteen ja säätövivun () välissä on A = 85 mm. Täyttöasteen näytön oikeanpuoleisen ledin (b) täytyy syttyä. Kun mitta A on saavutettu ja täyttöasteen näytön oikeanpuoleinen led (b) syttyy, tallenna syöttöasema. Arvo tallennetaan painikkeella Asetettu arvo voidaan lukea pylväskuviosta () A 5 RPM0004_ Leikkausaseman asetus Säätö tehdään koneelta (ks. luku Perussäädöt ja käyttö, "Leikkausaseman asetus"). Moottori ajetaan painikkeella leikkausasemaan. Aja moottoria hallintalaitteen avulla sisään, kunnes mitta A salvan () kääntöpisteen ja säätövivun () välissä on A = 40 mm ja täyttöasteen näytön vasen led (a) syttyy. a b RPM000 Arvo tallennetaan painikkeella. Asetettu arvo voidaan lukea pylväskuviosta (). 0 A RPN00044_ VII - 7

80 A B C D E F G H A B C D E F G H Medium-hallintalaite Ajo sidonta-asemaan Moottori tulisi ajaa sidonta-asemaan vasta sitten, kun syöttö- ja leikkausaseman arvot on asetettu. Painikkeella ajetaan moottori 7 sidonta-asemaan. Syöttö- ja leikkausasemalle ei voida tehdä muita asetuksia. LED (5) vilkkuu nopeasti. LEDit (4) ja (7) palavat RPM Anturitesti / digitaalinen Anturitestissä tarkistetaan koneeseen asennettujen digitaalisten anturien tila. Pidä painike painettuna 6 kytkiessäsi hallintalaitteen päälle. LED (6) vilkkuu hitaasti. Ensin testataan kaikki ledit. Led päällä: anturin edessä metalli Led pois: anturin edessä ei metallia LED vilkkuu: anturin johtovika Pylväskuvion () ledit ilmaisevat, ovatko anturit kytkettynä (anturin edessä metalli). Anturien ja painikkeiden yhteys näkyy seuraavasta taulukosta LED-pylväskuvio A B C D E F G H Anturi Vapaa Vapaa Vapaa Luisto Täyttö vasemmalla Täyttö oikealla Verkon pituus Verkkorulla RPM0000 Painikkeilla ja voidaan 6 7 vaihdella analogisen ja digitaalisen anturitestin välillä. VII - 8

81 A B C D E F G H A B C D E F G H Medium-hallintalaite Anturitesti / analoginen Analogisella anturitestillä tarkistetaan kiertokytkimen toiminta. Pidä painike 6 painettuna kytkiessäsi hallintalaitteen päälle. LED (6) vilkkuu nopeasti. LED (7) palaa. 6 7 Paina painiketta Aja moottoria painikkeella tai. 8 9 Pylväskuvio () ilmaisee kiertokytkimen ajankohtaisen arvon. Sen täytyy muuttua, kun moottoria ajetaan. RPM00009 Painikkeilla ja voidaan 6 7 vaihdella analogisen ja digitaalisen anturitestin välillä Versionumeron näyttö Pidä painike (9) painettuna käynnistyksen aikana. Versionumeron näyttö pylväskuviossa () RPM00050 VII - 9

82 Medium-hallintalaite Äänimerkit ja optiset signaalit sekä niiden tarkoitus Erityiset turvaohjeet äänimerkki optinen signaali Paalikammio täynnä Verkko viedään sisään Sidonta valmis Verkkoa ei ole vedetty Pylväskuvion LED A vilkkuu lyhyesti Verkko seisoo Pylväskuvion LED C vilkkuu lyhyesti Verkkoa ei ole leikattu Pylväskuvion LED E vilkkuu lyhyesti Asetukset on tehtävä uudelleen Anturivika (johtovika) Luisto Pylväskuvion LED H vilkkuu lyhyesti VII - 0

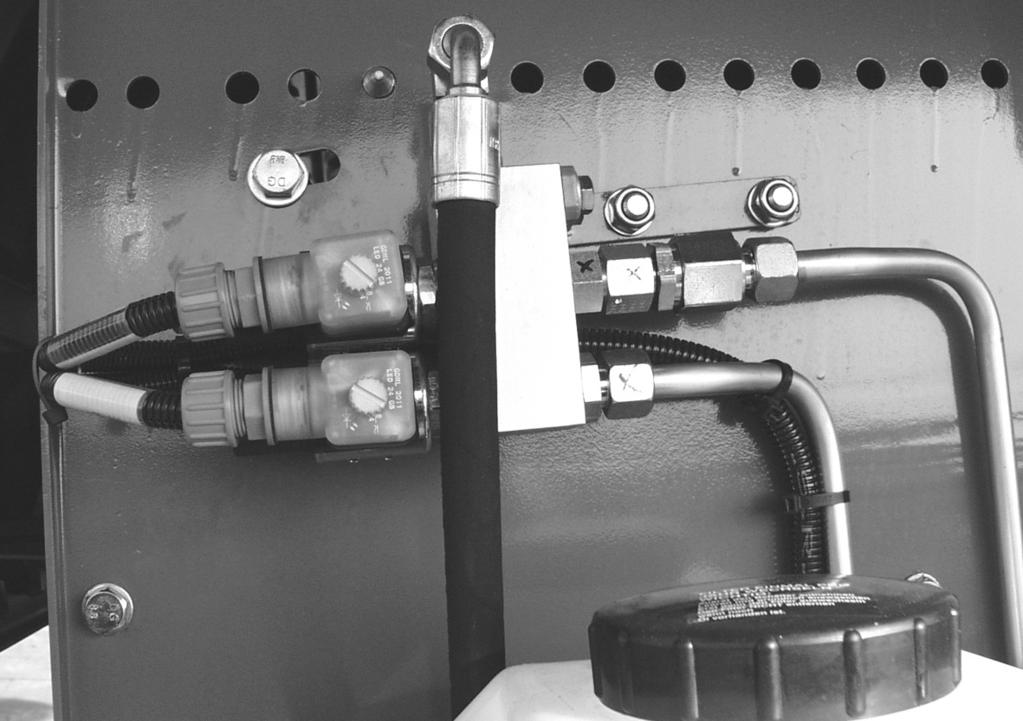

83 8 Komfort-hallintalaite Komfort-hallintalaite 8. Yleiskuvaus Pyöröpaalaimen elektroniikkavarustukseen kuuluvat tietokone, hallintalaite sekä ohjaus- ja toimintaelementit. Tietokone () sijaitsee koneen etuosassa oikealla sivupellin alla. Sillä on seuraavat toiminnot: Paalilaskuri Koneeseen asennettujen käyttölaitteiden ohjaus Hälytysilmoitusten siirto Anturien/käyttölaitteiden diagnoosi RPK5060 Hallintalaitteen () avulla välitetään kuljettajalle tietoja ja tehdään pyöröpaalaimen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. Hallintalaite () on suojattava vedeltä. Jos pyöröpaalainta ei käytetä pitempään aikaan (esim. talvella), hallintalaite () on varastoitava kuivassa tilassa. Asennus- ja korjaustöiden varsinkin pyöröpaalaimen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen (). Ylijännite voi vahingoittaa hallintalaitteen elektroniikkaa. BPM500 Venttiililohko () sijaitsee koneen vasemmalla puolella sivupellin alla. RPK5060 VIII -

84 Komfort-hallintalaite 8. Asennus Asenna hallintalaite pidikkeen () avulla kuljettajan näkökenttään. Suora kiinnitys Kiinnitä pidike () käyttämällä valmiiksi porattuja reikiä (). Hallintalaite () kiinnitetään pidikkeeseen () magneettilevyn (4) avulla. BPM BPM5040 Virransaanti Huolehdi laitetta asentaessasi siitä, että johdot eivät ole kireällä eivätkä joudu kosketuksiin traktorin pyörien kanssa. Kytke virtajohdot ( V) traktorin ja koneen puolella -napaiseen pistorasiaan (DIN 9680). Koneessa oleva pistorasia on sijoitettu etupeltiin (5). BPM500 Hallintalaite Kytke laitteen mukana toimitettu johto etupellissä (5) olevaan liittimeen () ja hallintalaitteen () liittimeen (). 5 RPK50600 VIII -

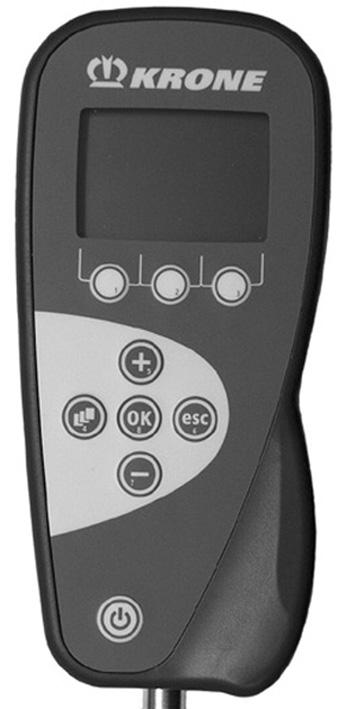

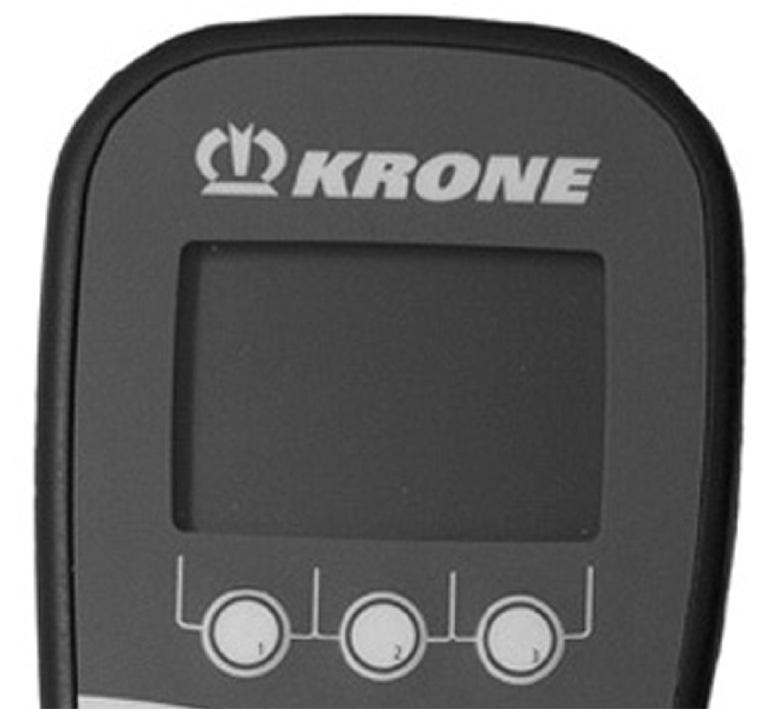

85 8. Hallintalaite Komfort-hallintalaite Yleiskuva Painike päälle/pois Näyttö Painikkeet ( ) 4 Valikkopainike (4) 5 "+"-painike (5) 6 ESC-painike (6) 7 "-"-painike (7) 8 OK-painike (8) / cm RPK5000 VIII -

86 Komfort-hallintalaite Painikkeiden kuvaus Painikkeet Painikkeet on tarkoitettu niiden yläpuolella olevalla rivillä näkyvien toimintokuvakkeiden käyttöön. Niihin kuuluvat toiminnot näkyvät kuvasta. Jos painikkeen yläpuolella ei näy toimintokuvaketta, painikkeella ei ole toimintoa. Painike / cm Painikkeella saadaan valikkotaso näkyviin. Painike 5 ja painike 7 Painikkeilla ja muutetaan asetuksia ja valitaan haluttu valikko valikkotasosta. Painike 6 Painikkeella esc 6 siirrytään edelliseen kuvaan tai edelliselle valikkotasolle. Painamalla painiketta pitempään päästään perusnäyttöön. Painike 8 Painikkeella tallennetaan asetukset ja haetaan valitut valikot näyttöön Kun painiketta painetaan käsikäytön, automaattikäytön ja ilmoitusten perusnäytöissä, siirrytään valikkoon - Asiakaslaskuri. RPK Käyttövalmius Kytkeminen päälle Paina painiketta. Päällekytkennän jälkeen luodaan yhteys tietokoneeseen. Jos yhteys ei ole mahdollinen tai se on katkennut, näyttöön ilmestyy vieressä kuvattu ilmoitus. Kun yhteys on luotu, näyttöön ilmestyy hetken kuluttua käsikäytön perusnäyttö (ks. luku 8.5.). BPM5000 VIII - 4

87 8.5 Käsikäyttö 8.5. Käsikäytön perusnäyttö Toimintokuvakkeet: Alarivillä ovat seuraavat toimintokuvakkeet: Käsi-/automaattikäytön vaihto Näyttö ilmoittaa aktivoidun käyttötilan. Vaihto automaattiseen käyttöön Paina toimintokuvakkeen painiketta. Paina toimintokuvakkeen verkon syöttö painiketta. Komfort-hallintalaite / cm RPK50040 Paina toimintokuvakkeen noukkimen esivalinta vastaterien säädön esivalinta painiketta. Pääikkunan näytöt (koneen varustuksen mukaan) Ajosuunnan näyttö Nuolet näytön vasemmassa/oikeassa yläreunassa. Nuolilla on kolme eri kokoa, jotka on numeroitu. Ne ilmoittavat kuljettajalle, kuinka paljon ja mihin suuntaan hänen on korjattava ajosuuntaa karhon yli ajettaessa, jotta paalikammio täyttyy tasaisesti / cm Sidonnan näyttökentässä () voivat näkyä seuraavat näytöt: Paalin läpimitan / paalin tiiviyden RPK50040 arvo saavutettu (vilkkuu) Verkkoa syötetään Verkon sidonta leikattu Verkon sidontaa ei kiristetty Verkon sidontaa ei leikattu Verkon sidonta käynnissä Verkon sidonta pysähtynyt Verkon sidonta valmis Terät on käännetty sisään Teriä ei ole käännetty sisään VIII - 5

88 Komfort-hallintalaite Paalin läpimitta (näyttö V 80 -mallissa) Palkkinäytön alapuolella oleva ensimmäinen arvo () ja palkin () korkeus osoittavat paalin nykyisen läpimitan sentteinä. Palkkinäytön alapuolella oleva toinen arvo () ja palkkinäytön () nuolet osoittavat paaleille asetetun läpimitan sentteinä. Paalin haluttu läpimitta voidaan asettaa painikkeilla tai mekaanisesti säädettyyn arvoon: vähintään 90 cm ilman pehmeän paalin säätöä vähintään 00 cm pehmeän paalin säädön ensimmäisellä tasolla vähintään 0 cm pehmeän paalin säädön toisella tasolla korkeintaan 80 cm:n säätöön /0 cm RPK5044 Paalin läpimitta (näyttö V 50 -mallissa) Paalin haluttu läpimitta voidaan asettaa painikkeilla tai mekaanisesti säädettyyn arvoon (vähintään 90 cm ja enintään 50 cm) / cm RPK50440 Paalin tiiviys/läpimitta (F 55) Palkkinäytön alapuolella oleva ensimmäinen arvo () ja palkin () korkeus osoittavat paalin nykyisen tiiviyden prosentteina (%). Palkkinäytön alapuolella oleva toinen arvo () ja palkkinäytön () nuolet osoittavat paaleille asetetun tiiviyden prosentteina (%). Paalin haluttua tiiviyttä voidaan säätää painikkeilla tai vähintään arvoon 0 % ja enintään arvoon 00 %. Palkkinäytön alapuolella oleva kolmas arvo () on asetettava koneeseenn mekaanisesti säädettyyn paalien läpimittaan (cm). Paalien läpimittaa voidaan säätää asetusvalikon kohdassa "- paalin läpimitta" / 50 0cm RPK5044 VIII - 6

89 8.6 Automaattinen käyttö Yleiskuvaus ks. luku 5.5 Käsikäyttö Erot käsikäyttöön nähden Toimintokuvakkeet: Käsi-/automaattikäytön vaihto Näyttö ilmoittaa aktivoidun käyttötilan. Vaihto käsikäyttöön Paina toimintokuvakkeen painiketta. Komfort-hallintalaite / cm RPK500_ Normaalissa automaattikäytössä on viive ennen verkon syötön aloittamista (asetukset ks. valikko-ohjaus, kohta sidonnan käynnistysviive). Jos automaattikäytön aikana painetaan verkon syötön toimintokuvakkeen kohdalla olevaa painiketta, syöttö alkaa ilman viivettä. VIII - 7

90 Komfort-hallintalaite 8.7 Ilmoitukset Info-ilmoitus Info-ilmoitus tulee näkyviin vain hallinnan perusnäytössä. Se katoaa automaattisesti, kun infoilmoituksen syy on poistunut. Ilmoitus: Paalikammio ei ole kiinni Alarivillä näkyvät toimintokuvakkeet ovat aktiivisia myös info-ilmoituksen ollessa näytössä. RPK500 VIII - 8

91 8.8 Valikkotaso Komfort-hallintalaite Yleiskuva - n Asiakaslaskuri - Kontrasti Asetukset - all Kokonaislaskuri - - n Paalin läpimitta Verkon käärintäkierrosten lukumäärä Laskurit Käsikäyttö 4- Anturitesti käsin -4-5 Ajosuunnan näytön herkkyys Varoitus etukäteen 4 5 Huolto Info M 0 0 Käyttölaitetesti käsin Moottorin asema Täytön korjaus Sidonnan käynnistysviive 6 Asentaja 6- Asetukset RPK Valikkotason haku näyttöön Paina painiketta (). Valikkotaso tulee näkyviin. Painikkeella esc 6 () voidaan poistua valikkotasolta / cm RPK500 VIII - 9

92 Komfort-hallintalaite Valikkotaso on jaettu viiteen päävalikkoon: = Päävalikko "Asetukset" = Päävalikko "Laskurit" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" Päävalikot valitaan painikkeilla ja, valittu symboli näkyy korostettuna. BPM5070 Painiketta painamalla saadaan näkyviin valitun päävalikon valikkotaso. Näkyvillä oleva valikko suljetaan painikkeella esc Päävalikko "Asetukset" Päävalikon haku näyttöön Hae valikkotaso näkyviin painikkeella. Valitse päävalikko painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Näyttöön tulee valikkotaso "Asetukset". Valikkotaso "Asetukset" on jaettu koneen tyypin ja varustuksen mukaan kuuteen valikkoon: BPM5070 = Valikko - "Kontrasti" = Valikko - "Paalin läpimitta" = Valikko - "Verkon käärintäkierrosten lukumäärä" - = Valikko -4 "Ajosuunnan näytön herkkyys" = Valikko -5 "Varoitus etukäteen" + - = Valikko -6 "Täytön korjaus" = Valikko -9 "Sidonnan käynnistysviive" RPK5090 VIII - 0

93 Komfort-hallintalaite 8.9. Valikko - "Kontrasti" Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä Valitse valikko - painikkeella tai - ; symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon - "Kontrasti". Palkkinäyttö osoittaa säädetyn kontrastiarvon. Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on RPK5090 Kontrastin asetus ja tallennus Mitä korkeampi palkki, sitä voimakkaampi on näytön kontrasti. Aseta haluamasi kontrasti painikkeilla ja ; ylärivin symboli katoaa näkyvistä. Painiketta painettaessa asetettu kontrastiarvo - tallentuu ja ylärivin symboli tulee näkyviin. Näkyvillä oleva valikko suljetaan painikkeella esc 6. Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. RPK509 VIII -

94 Komfort-hallintalaite 8.9. Valikko - "Paalin läpimitta" (vain Krone F 55) - Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä Valitse valikko - painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. n Näyttöön tulee valikko - "Paalin läpimitta". RPK500 Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on - Paalin läpimitan asetus Säädä paalin läpimitta koneen mekaanisen asetuksen mukaan painikkeilla ja ; ylärivin symboli katoaa näkyvistä. Painiketta painettaessa paalin läpimitta cm RPK50070 tallentuu ja ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII -

95 Komfort-hallintalaite 8.9. Valikko - "Verkon käärintäkierrosten lukumäärä" - Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä Valitse valikko - painikkeella tai ; symboli näkyy korostettuna. n Paina painiketta. Näyttö näyttää valikon - "Verkon käärintäkierrosten lukumäärä". Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on - n RPK5050 Verkon käärintäkierrosten lukumäärän asetus Verkon käärintäkierrosten lukumäärä ilmoitetaan kokonaisina kierroksina. 5,0,5 Säädä haluamasi verkon käärintäkierrosten lukumäärä painikkeilla ja ; ylärivin symboli katoaa näkyvistä.,5 RPK50090 Tallenna valitsemasi käärintäkierrosten lukumäärä painamalla painiketta ; ylärivin symboli tulee näkyviin. Painikkeella esc suljetaan näkyvissä oleva valikko. 6 Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII -

96 Komfort-hallintalaite Valikko -4 "Ajosuunnan näytön herkkyys" Ajosuunnan näytön herkkyyden säätö Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä Valitse valikko -4 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. -4 n Näytössä on valikko -4 "Ajosuunnan näytön herkkyys". Palkkinäyttö osoittaa säädetyn herkkyyden. RPK5080 Mitä korkeampi palkki, sitä herkempi ajosuunnan näyttö.ylärivin symboli on tallennettu. osoittaa, että näkyvä arvo Ajosuunnan näytön herkkyyden asetus ja tallennus Mitä suuremmaksi ajosuunnan näytön herkkyys on säädetty, sitä voimakkaampina nuolina ajo-ohjeet näkyvät. -4 Aseta haluamasi herkkyys painikkeilla ja ; ylärivin symboli katoaa näkyvistä. Tallenna valitsemasi herkkyys painamalla painiketta ; ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. RPK500 Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII - 4

97 Komfort-hallintalaite Valikko -5 "Varoitus etukäteen" Valikon haku näyttöön -5 Päävalikko "Asetukset" on näkyvissä Valitse valikko -5 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. + - Näyttö näyttää valikon -5 "Varoitus etukäteen". RPK5060 Ylärivin symboli osoittaa, että näkyvä arvo on (Krone F 5; F55) tallennettu. Etukäteen annettavan varoituksen asetus -5 Aikaennakko ilmoitetaan prosentteina. (COMPRIMA F 5; F55) Aikaennakko ilmoitetaan sentteinä. (COMPRIMA V 50; V80) Varoitus etukäteen ilmaisee, kuinka paljon aikaisemmin annetaan varoitus siitä, että paali on saavuttanut lopullisen läpimitan (COMPRIMA V 50; V80) tai lopullisen tiiviyden (COMPRIMA F 5; F55). (Krone V 50; V80) % RPK5000 Aseta haluamasi aika painikkeilla ja ; -5 ylärivin symboli katoaa näkyvistä. Tallenna valitsemasi aika painamalla painiketta ; 5 ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. cm Näytössä on valikkotaso "Asetukset". Perusnäyttö tulee näkyviin, kun painetaan painiketta 0 RPK5005 esc 6 kahdesti. VIII - 5

98 Komfort-hallintalaite Valikko -6 "Täytön korjaus" Jos paalin haluttua kokoa tai tiiviyttä ei saavuteta tai se on liian suuri, valikossa -6 "Täytön korjaus" voidaan korjata paalin kokoa tai tiiviyttä määritellyissä rajoissa Paalin tiiviys: 90 %... 0 % (F 5; F55 ) Paalin koko: +5 cm cm (V 50; V 80) M Valikon haku näyttöön RPK5065 Päävalikko "Asetukset" on näkyvissä + Valitse valikko -6 - painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. F 5; F Näyttöön tulee valikko -6 "Täytön korjaus". Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu % Voit suurentaa tai pienentää arvoa painikkeilla ja ; ylärivin symboli katoaa näkyvistä. V 50; V RPK5066 Tallenna valitsemasi asema painamalla painiketta ; ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. +5cm 0cm -5cm RPK5066 VIII - 6

99 Komfort-hallintalaite Valikko -9 "Sidonnan käynnistysviive" Valikon avaaminen näyttöön Päävalikko "Asetukset" on avattu näyttöön Valitse painikkeilla tai valikko -9 Paina painiketta., symboli näkyy korostettuna Näytössä näkyy valikko -9 "Sidonnan käynnistysviive". Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on RPK5070 Sidonnan käynnistysviiveen asettaminen Aikaviive näytetään sekunneissa. -9 Sidonnan käynnistysviive ilmoittaa, kuinka kauan aikaa ilmoitusten "Paine /paalin läpimitta saavutettu" ja "Sidonnan laukaisu" välillä on (automaattikäytössä). 5,0,5 s Aseta painikkeilla tai haluamasi aikaviive, ylärivin symboli sammuu. Tallenna asettamasi aikaviive painamalla painiketta, ylärivin symboli tulee näkyviin. Näkyvillä oleva valikko suljetaan painikkeella esc 6. 0,0 RPK5000 Näytössä näkyy valikkotaso "Asetukset" M Perusnäyttö tulee näkyviin, kun painiketta esc 6 painetaan kahdesti. 00 5,0 0,0 50,5 75 % s RPK505 VIII - 7

100 Komfort-hallintalaite 8.0 Päävalikko "Laskurit" Päävalikon haku näyttöön Hae valikkotaso näkyviin painikkeella. Valitse päävalikko painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. RPK5000_ Näyttö näyttää valikkotason "Laskurit". Valikkotaso "Laskurit" on jaettu kahteen valikkoon: - = Valikko - "Asiakaslaskuri" = Valikko - "Kokonaislaskuri" n all 8.0. Valikko - "Asiakaslaskuri" RPK500 Valikon haku näyttöön Päävalikko "Laskurit" on näkyvissä Valitse valikko - painikkeella tai - ; symboli näkyy korostettuna. Paina painiketta. Näytössä on valikko - "Asiakaslaskuri". n all Symbolien merkitys: RPK500 = Aktiivinen asiakaslaskuri (-0) = Paalien kokonaismäärä = Käyttötuntilaskuri (laskee vain voimanottoakselin pyöriessä) h,0 RPK500 VIII - 8

101 Asiakaslaskurin aktivointi Valitse haluamasi asiakaslaskuri painikkeilla ja ; se ilmestyy yläriville. Paina painiketta. - Komfort-hallintalaite 0 0 h,0 Valittu asiakaslaskuri (tässä asiakaslaskuri 0) näkyy korostettuna ( ). Paalien lukumäärän muuttaminen Paalien lukumäärän alentaminen: paina toimintokuvakkeen painiketta. RPK500 Paalien lukumäärän korottaminen: paina toimintokuvakkeen painiketta. Asiakaslaskurin nollaus Valitse haluamasi asiakaslaskuri painikkeilla ja ; se ilmestyy yläriville. Paina toimintokuvakkeen painiketta. Valittu asiakaslaskuri nollautuu. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Näyttöön tulee valikkotaso "Laskurit". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII - 9

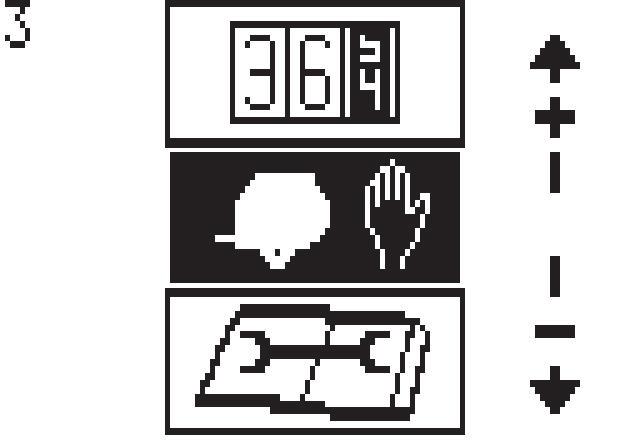

102 Komfort-hallintalaite 8.0. Valikko - "Paalien kokonaismäärälaskuri" Valikon haku näyttöön Päävalikko "Laskurit" on näkyvissä Valitse valikko - painikkeella tai ; symboli näkyy korostettuna. - n all Paina painiketta. Näytössä on valikko - "Paalien kokonaismäärälaskuri". Paalien kokonaismäärä on kaikkien tehtyjen paalien summa. Ne eivät kuulu mihinkään asiakaslaskuriin. Symbolien merkitys: = Paalilaskuri (ei nollattavissa) = Käyttötuntilaskuri (ei nollattavissa) = Käyttökausilaskuri (nollattavissa) - RPK h 5,0 Käyttökausilaskurin nollaus Paina toimintokuvakkeen painiketta. Käyttökausilaskuri nollautuu. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. 0 RPK5040 Näyttöön tulee valikkotaso "Laskurit". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. 8. Päävalikko Käsikäyttö Päävalikon haku näyttöön Hae valikkotaso näkyviin painikkeella. Valitse päävalikko painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. COM0005 VIII - 0

103 Komfort-hallintalaite Näyttöön tulee valikkotaso Käsikäyttö. Näytössä näytetään seuraavat koneen ajankohtaiset tiedot (varustuksen mukaan): = sidonta-asema saavutettu = sisäänvientiasema saavutettu = leikkausasema saavutettu = asemia ei määritelty Moottorin ajaminen sisäänvientiasemaan COM0004 Paina painiketta toimintokuvakkeelle ; symboli näkyy korostettuna ja moottori ajaa ulos. Kun moottori on ajettu ulos sisäänvientiasemaan saakka, tallenna asema painamalla painiketta. Ylärivin symboli tulee näkyviin. Moottorin ajaminen leikkausasemaan Paina painiketta toimintokuvakkeelle ; symboli näkyy korostettuna ja moottori ajaa sisään. Kun moottori on ajettu sisään leikkuuasemaan saakka, tallenna asema painamalla painiketta. Ylärivin symboli tulee näkyviin. Moottorin ajo sidonta-asemaan Paina painiketta toimintokuvakkeelle. Moottori ajaa ensin verkon sisäänvientiasemaan ja sitten takaisin sidonta-asemaan. Painikkeella esc suljetaan näkyvissä oleva valikko. 6 Moottorin ajaminen sidonta-asemaan Sidontaasema Paina painiketta toimintokuvakkeelle. Moottori ajaa ensin verkon sisäänvientiasemaan ja sitten takaisin sidonta-asemaan. Painikkeella esc suljetaan näkyvissä oleva valikko. 6 Näyttöön tulee valikkotaso Käsikäyttö. Perusnäyttö saadaan näkyviin painamalla kahdesti painiketta esc. 6 VIII -

104 Komfort-hallintalaite 8. Päävalikko 4 "Huolto" Päävalikon haku näyttöön Hae valikkotaso näkyviin painikkeella. Valitse päävalikko 4 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikkotason 4 "Huolto". Valikkotaso 4 "Huolto" on jaettu valikkoon: = Valikko 4- "Anturitesti käsin" 4- BPM500_ = Valikko 4-4 "Käyttölaitetesti käsin" = Valikko 4-7 "Moottorin asema" BPM Valikko 4- "Anturitesti käsin" Käsin tehtävässä anturitestissä tarkistetaan koneeseen asennettujen anturien mahdolliset virheet. Lisäksi testin aikana voidaan säätää anturit oikein. Vasta kun anturit on säädetty, koneen kunnollinen toiminta on varmistettu. Voimanottoakseli ei saa pyöriä anturitestin aikana. 4- Valikon haku näyttöön Päävalikko 4 "Huolto" on näkyvissä. BPM500 Valitse valikko 4- painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Näytössä on valikko 4- "Anturitesti käsin". Anturin valinta Valitse anturi painikkeella tai. Näytön vasemmassa reunassa oleva valittu anturi näkyy korostettuna, ja se testataan. 4- B state 8,V 7,4V 5,V,8V 7,9V RPK50500 VIII -

105 Komfort-hallintalaite Namur-anturien diagnoosi Tila (status): Kytketty (metalli) Ei kytketty (ei metallia) Johtovika Oikosulku Asetusarvot: 4- B state 8,V 7,4V 5,V,8V 7,9V Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. RPK50500 Anturin etäisyys metallista on säädettävä siten, että palkki on kytketyssä tilassa ylemmän merkinnän kohdalla. Tarkista seuraavaksi, onko palkki kytkemättömässä tilassa alemmalla merkityllä alueella. Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturin symboli Kuvaus B Verkon pituus B Verkko käy B5 Luisto B8 Vastaterien asema B Paalikammio kiinni vasemmalla B Paalikammio kiinni oikealla VIII -

106 Komfort-hallintalaite Analogisten anturien diagnoosi Tila (status): Johtovika tai oikosulku Vika anturissa tai tietokoneessa 4- B M 5,0V Asetusarvot: Palkin on oltava palkkinäytön merkityllä alueella. Mahdolliset analogiset anturit (koneen varustuksen mukaan) state,0v,5v RPK5050 Nro Anturin symboli Kuvaus B Verkkomoottorin asema B9 Paalin läpimitta vasemmalla (KRONE V 50; V80) Paalin tiiviys vasemmalla (KRONE F 5, F 55) B0 Paalin läpimitta oikealla (KRONE V 50; V80) Paalin tiiviys oikealla (KRONE F 5, F 55) Anturi B9/B0 paalin tiiviyden säätö (F 5; F 55): Paalikammion on oltava suljettu ja tyhjä. 4- B9 L 5,0V Jos palkki () ei ole nelikulmion () alueella paalikammion ollessa suljettuna ja tyhjennettynä, kyseinen anturi (7) on säädettävä mekaanisesti.,5v Vain Krone F 5: Ennen kuin muutat anturin (7) asetuksia, varmista, että pohjakuljetin on säädetty oikein. (Ks. luku Pohjakuljettimen kiristys ) state,0v,0v 0 OK, RPK50700 Tätä varten: Irrota anturi (7) ja kierrä sitä pitkässä reiässä, kunnes näytössä näkyvä palkki () on palkkinäytön nelikulmion () alueella. Kun palkki () on nelikulmion () alueella, kuuluu äänimerkki. COMPRIMA F 5 4- B9 L 5,0V Kiristä anturi (7). Tallennus on mahdollista vain, kun palkki () on palkkinäytön nelikulmion () alueella.,0v state 0,5V OK,,V RPK5060 VIII - 4

107 Arvon tallennus Tallenna valitsemasi asema painamalla painiketta ; ylärivin symboli tulee näkyviin. Komfort-hallintalaite COMPRIMA F B9 L 5,0V,5V Anturi B9/B0 paalin läpimitan säätö (COMPRIMA V 50; V 80): state 0,0V OK,,V RPK50700 Ennen kuin muutat tai korjaat anturin (7) B9/B0 paalin läpimitta säätöä, varmista, että pehmeiden paalien muodostukseen tarkoitettu rajoitin (6) on kohdassa II tai III (paali on sisältä pehmeä). Anturia (7) saa säätää vain tässä asennossa. Pehmeän paalin asetus: Avaa paalikammio. Irrota ruuvi (5). Siirrä rajoitin (6) asentoon II tai III (paali on sisältä pehmeä). Asenna ja kiristä jälleen ruuvi (5). Sulje paalikammio III COM000_ Varmista, että keinuvipu (4) on rajoittimen (6) päällä. (Tarvittaessa löysää pohjakuljetin.) Paalikammion on oltava suljettu ja tyhjä. 4 6 mitan X on säädön jälkeen oltava 05 mm. X VPN000_4 VIII - 5

108 Komfort-hallintalaite Irrota anturi (7) ja kierrä sitä pitkässä reiässä, kunnes näytössä näkyvä palkki () on palkkinäytön nelikulmion () alueella. Kun palkki () on nelikulmion () alueella, kuuluu äänimerkki. 4- B9 L,4V Kiristä anturi (7). Tallennus on mahdollista vain, kun palkki () on palkkinäytön nelikulmion () alueella. Arvon tallennus Tallenna valitsemasi asema painamalla painiketta ; ylärivin symboli tulee näkyviin. state 0 OK,9V,9,V RPK50705 Syöttöjännitteiden diagnoosi Nimellisjännitteet: V kok: - 4,5 V V k.ohj.: - 4,5 V SS_5V: 4,5-5,5 V 8 V ana: 8,5-9, V 8 V dig: 8,5-9, V V P: - 4,5 V V P: - 4,5 V 4- V Ges =,V U V Ter =,V SS_5V = 5,0V 8V ana = 8,8V 8V dig = 8,8V V P =,V V P =,V BPM50490 Nro Symboli Kuvaus U Syöttöjännite Näkyvillä oleva valikko suljetaan painikkeella esc 6. Näytössä on valikkotaso 4 "Huolto". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII - 6

109 Komfort-hallintalaite 8.. Valikko 4-4 "Käyttölaitetesti käsin" Käyttölaitetestillä testataan koneeseen asennetut käyttölaitteet. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset viat voidaan todeta. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Käyttölaitetestin aikana käyttölaitteita ohjataan. Tästä voi aiheutua koneen odottamattomia toimintoja. Siksi testi on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolelta. 4-4 Valikon haku näyttöön Päävalikko 4 "Huolto" on näkyvissä. Valitse valikko 4-4 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon 4-4 "Käyttölaitetesti käsin". M RPK5050 Käyttölaitteen valinta Valitse käyttölaite painikkeella tai. Valittu käyttölaite näkyy korostettuna näytön vasemmassa reunassa. 4-4 Y state ON OFF ON RPK5050 VIII - 7

110 Komfort-hallintalaite Digitaalisten käyttölaitteiden diagnoosi Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja käyttölaitteen testi on mahdollinen (katso taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan tarkistaa pistokkeen LED suoraan käyttölaitteesta. Paina toimintokuvakkeen painiketta. 4-4 Y state ON Paina toimintokuvakkeen painiketta. Tila (status): Käyttölaite päällä Käyttölaite pois päältä OFF Mahdolliset digitaaliset käyttölaitteet (koneen varustuksen mukaan) Nro Symboli Kuvaus ON RPK5050 Yleinen käyttölaitehäiriö Y Venttiili noukin Ei syöttöjännitettä, sulake tod.näk. viallinen Y Venttiili vastaterien asema Mahdolliset moottorit (koneen varustuksesta riippuen) Paina toimintokuvakkeen painiketta (moottorin ajo ulos), toiminto toimii vain kun painiketta painetaan. Paina toimintokuvakkeen painiketta (moottorin ajo sisään), toiminto toimii vain kun painiketta painetaan. 4-4 M M state ON RPK50540 Nro Symboli Kuvaus M Verkon sidonnan säätömoottori Näkyvillä oleva valikko suljetaan painikkeella esc 6. Näytössä on valikkotaso 4 "Huolto". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII - 8

111 Komfort-hallintalaite 8.. Valikko 4-7 "Moottorin asema" 4-7 Valikon haku näyttöön Päävalikko 4 "Huolto" on näkyvissä. Valitse valikko 4-7 painikkeella tai M 0 0 ; symboli näkyy korostettuna. Paina painiketta. RPK50560 Näyttöön tulee valikko 4-7 "Moottorin asema". Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on 4-7 M 0 0 Moottorin ajo sisään/ulos ja asemien tallennus Moottori on ajettava verkon sisäänvienti- ja leikkausasemiin ja asemat on tallennettava. Moottorin ajo ulos ja tallennus M 450 mv M M Paina toimintokuvakkeen painiketta ; RPK50570 symboli näkyy korostettuna ja moottori ajaa ulos. Kun moottori on ajettu ulos vekron sisäänvientiasemaan saakka, tallenna asema painamalla painiketta. Ylärivin symboli tulee näkyviin. Moottorin ajo sisään ja tallennus Paina toimintokuvakkeen painiketta ; symboli näkyy korostettuna ja moottori ajaa sisään. Kun moottori on ajettu sisään leikkausasemaan saakka, tallenna asema painamalla painiketta. Ylärivin symboli tulee näkyviin. Moottorin ajo sidonta-asemaan Paina toimintokuvakkeen painiketta. Moottori ajaa ensin verkon sisäänvientiasemaan ja sitten takaisin sidonta-asemaan. Näkyvillä oleva valikko suljetaan painikkeella esc. 6 Näytössä on valikkotaso 4 "Huolto". Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti. VIII - 9

112 Komfort-hallintalaite 8. Päävalikko 5 "Info" Päävalikon haku näyttöön 5 Hae valikkotaso näkyviin painikkeella. Valitse päävalikko 5 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon 5 "Info". SW = koneen ohjelmistoversio = Tietokoneen versio Näkyvillä oleva valikko suljetaan painikkeella esc 6. Näytössä on valikko 5 "Info". Perusnäyttö saadaan näkyviin painamalla painiketta esc F 55 SW: 09- : BPM5040 RPK5050_ 8.. Päävalikko 6 "Asentaja" Päävalikon haku näyttöön Hae valikkotaso näkyviin painikkeella. 6 Valitse päävalikko 6 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Päävalikko 6 "Asentaja" on suojattu salasanalla. BPM BPM5080 VIII - 0

113 Komfort-hallintalaite 8.4 Hälytysilmoitukset 8.4. Ohjeet ja ilmoitukset Nro Symboli Merkkiääni Kuvaus Suurin mahdollinen täyttömäärä on saavutettu 5 Verkkoa ei ole vedetty 6 Verkko seisoo 7 Verkko käy 8 Virhe verkon sisäänviennissä 9 Verkkoa ei ole katkaistu 0 Paalikammio ei ole kiinni 4 Terät alhaalla 6 Luisto Verkkopituuden anturi säädetty väärin 4 Täyttöongelma - vasen liian pieni 5 Täyttöongelma - oikea liian pieni Jatkuva merkkiääni Nopea jaksottainen merkkiääni Keskinopea jaksottainen merkkiääni Hidas jaksottainen merkkiääni VIII -

114 Komfort-hallintalaite 8.4. Fysikaaliset ilmoitukset Nro Symboli Merkkiääni Kuvaus 0 Verkon pituuden anturi viallinen 0 Verkon käynnin anturi viallinen 0 Verkkomoottorin aseman anturi viallinen 05 Luiston anturi viallinen 08 Vastaterien anturi viallinen 09 Paalin läpimitan anturi vas. viallinen 0 Paalin läpimitan anturi oik. viallinen Paalikammion anturi vas. viallinen Paalikammion anturi oik. viallinen Jatkuva merkkiääni Nopea jaksottainen merkkiääni Keskinopea jaksottainen merkkiääni Hidas jaksottainen merkkiääni VIII -

115 Komfort-hallintalaite 8.4. Yleiset ilmoitukset Nro Symboli Merkkiääni Kuvaus A0 Tietokoneen sulake viallinen A0 Sulake viallinen (itsestään korjautuva) A0 Ei yhteyttä hallintalaitteeseen A04 EEPROM viallinen A4 Syöttöjännite liian alhainen A5 Syöttöjännite liian korkea Akustiset ohjeet Sidonta laukaistaan Täyttömäärä saavutettu, etukäteen annettavan signaalin raja saavutettu, sidos valmis, paalikammio kiinni Jatkuva merkkiääni Nopea jaksottainen merkkiääni Keskinopea jaksottainen merkkiääni Hidas jaksottainen merkkiääni VIII -

116 VIII - 4 Komfort-hallintalaite

117 Huolto 9 Huolto 9. Asetukset 9.. Erityiset turvaohjeet Seuraavassa mainittuja asennustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Aseta kaikki suojukset ja suojalaitteet takaisin paikalleen asetustöiden päätyttyä. Noudata myös kaikkia muita turvallisuusohjeita tapaturmien ja onnettomuuksien välttämiseksi. 9.. Ylemmän syöttötelan kaavinkiskon säätö F 5 / F 55 Ylemmän syöttötelan kaavinlista (6) säädetään paalikammion kautta. Muista sulkea paaliportin vasemmassa () hydraulisylinterissä oleva sulkuhana avattuasi paalikammion (b). a Asenna kaavinpalkki (7) sivuosan pitkän reiän keskelle ja kiristä ruuveja hieman. Lyö kiila (5) tiukalle ja kiristä ruuvit tiukalle. Aseta kaavinlevy (6) syöttötelalle () asti. Kiristä lopuksi kuusikantaruuvit () ja kierresokat.. V 50 / V 80 b Kun asetus on tehty, pyöritä pyöröpaalainta käsin ja tarkista, koskeeko kaavinlista (6) syöttötelaan (). Jos kaavinlista ei ole syöttötelalla, kiilaa (5) voidaan kääntää 80 (Kiilan mitat pitkästä reiästä ylempään ja alempaan rajoittimen reunaan ovat erilaiset). a b CPK000_ RPN00064_ IX -

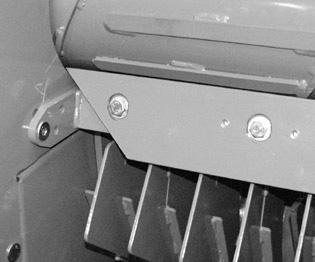

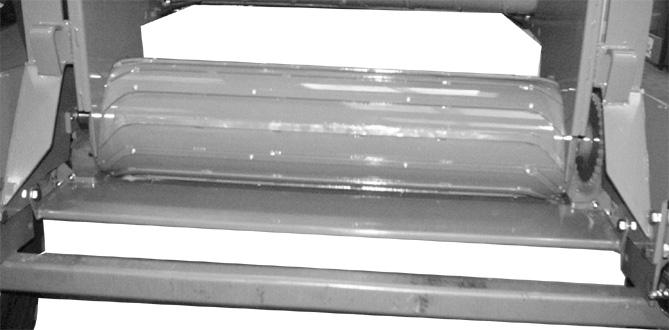

118 Huolto 9.. Lisälistojen asennus käynnistintelaan Käynnistintelaan voidaan asentaa 6 lisälistaa () erittäin kuivan ja sileän rehun paalausta varten. Listat () asennetaan paalikammion kautta. Avaa paaliportti. a F 5 / F 55 Tapaturmavaara! Varmista avattu paaliportti siten, että sen tahaton sulkeminen on estetty. Käännä vasemman nostosylinterin sulkuhana () asennosta (a) asentoon (b). Asenna 6 listaa () käynnistintelaan ja kiinnitä ne upporuuveilla (). a V 50 / V 80 b b RPN00046_ IX -

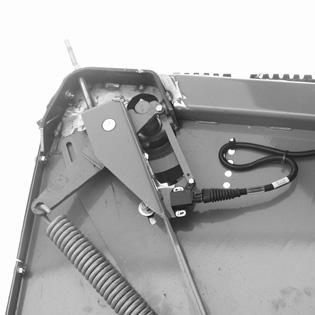

119 Huolto 9. Anturien sijainti (koneen oikea sivu COMPRIMA F 5/ F 55) 5b F 5 5b F 55 5a 4 RPN0005_ Nro Anturin nimitys Medium Komfort Anturityyppi Kiristysmomentti Verkon pituus (B) x x Namur 0 Nm Verkko käy (B) x x Namur 0 Nm Verkkomoottorin asema (B) x x Kierrettävä potentiometri 4 Paalikammio kiinni oikealla (B) x Namur 0 Nm 5 a Paalin tiiviys oikealla (B0) x Namur 0 Nm 5 b Paalin tiiviys oikealla (B0) x Kierrettävä potentiometri IX -

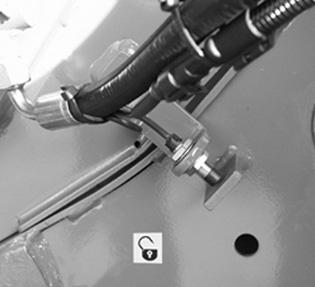

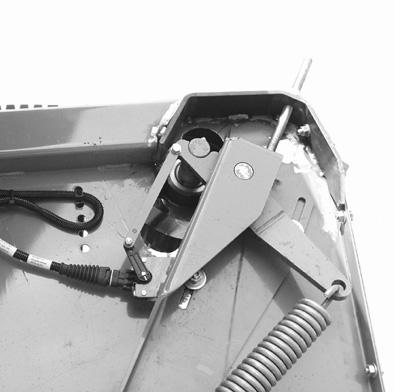

120 Huolto 9..Anturien sijainti (koneen vasen sivu COMPRIMA F 5/ F 55) 4 F 5 F 55 RPN0005 Nro Anturin nimitys Medium Komfort Anturityyppi Kiristysmomentti Vastaterien asema (B8) x Namur 0 Nm Paalikammio kiinni vasemmalla (B) x Namur 0 Nm Paalin koko vasemmalla (B9) x Namur 0 Nm Paalin koko vasemmalla (B9) x Kierrettävä potentiometri 4 Luistoanturi (B5) x x Namur 0 Nm IX - 4

121 Huolto 9..Anturien sijainti (koneen oikea sivu COMPRIMA V 50 / V 80) 5b 5a 4 V 50 RPN00069 Nro Anturin nimitys Medium Komfort Anturityyppi Kiristysmomentti Verkon pituus (B) x x Namur 0 Nm Verkko käy (B) x x Namur 0 Nm Verkkomoottorin asema (B) x x Kierrettävä potentiometri 4 Paalikammio kiinni oikealla (B) x Namur 0 Nm 5 a Paalin läpimitta oikealla (B0) x Namur 0 Nm 5 b Paalin läpimitta oikealla (B0) x Kierrettävä potentiometri IX - 5

122 Huolto 9..Anturien sijainti (koneen vasen sivu COMPRIMA V 50 / V 80) 4 RPN00070 Nro Anturin nimitys Medium Komfort Anturityyppi Kiristysmomentti Vastaterien asema (B8) x Namur 0 Nm Paalikammio kiinni vasemmalla (B) x Namur 0 Nm Paalin läpimitta vasemmalla (B9) x Namur 0 Nm Paalin läpimitta vasemmalla (B9) x Kierrettävä potentiometri 4 Luistoanturi (B5) x x Namur 0 Nm IX - 6

123 Huolto 9..4 Anturien säätö Namur-anturi d = mm Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = mm. Asetus Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = mm. Kiristä mutterit jälleen. a BP-VFS-088- Namur-anturi d = 0 mm Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = 4 mm. Asetus Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 4 mm. Kiristä mutterit jälleen. a BPXC07 IX - 7

124 Huolto 9. Huoltotyöt 9.. Erityiset turvaohjeet Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Avattu paaliportti on varmistettava sulkuhanaa kääntämällä siten, ettei se pääse laskeutumaan. Kaikki suojukset ja suojalaitteet on asetettava takaisin paikoilleen hoito- ja huoltotöiden päätyttyä. Vältä öljyn ja rasvan joutumista paljaalle iholle. Jos vuotava öljy aiheuttaa tapaturmia, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita tapaturmien ja onnettomuuksien välttämiseksi. 9.. Yleistä Pyöröpaalaimen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. Kiristysmomentti M A (ellei muuta arvoa ole erikseen mainittu) A 5.6 O/ M 4 M 5 M 6 M 8 M 0 M M 4 M 4x,5 M 6 M 6x,5 M 0 M 4 M 4x,5 M 4x M 7 M 7x M , 4,5 7, M A (Nm),0 5, ,4 8, , A = Kierteen halkaisija (Lujuusarvo on merkitty pultin kantaan.) A KR--0 Anturien maks. kiristysmomentti: 0 Nm Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti (n. 50 tunnin välein) ja kiristä niitä tarvittaessa. IX - 8

125 9" Huolto 9.. Määräaikaishuollot Ajankohta Koneen osa Öljynvaihto Tarkistus Säätö Ilmanpoisto Kiristys 8 ensimmäisen käyttötunnin kuluttua Pyörät, pyörän pultit x ja aina pyörien vaihdon jälkeen pitemmän Nivelakselin luistokytkin x seisonta-ajan jälkeen (vain kitkakytkintä käytettäessä) ensimmäisen käyttökerran jälkeen Pohjakuljettimen ruuvit x x sitten 00 paalin välein x x ensimmäisen Ketjun kireys: käyttökerran jälkeen Pohjakuljettimen käyttö x sitten 500 paalin välein Noukkimen käyttö Ketjun kireys: Pohjakuljetin x x Pohjakuljettimen käyttö x x Käyttökauden alussa Noukkimen käyttö x x (n. 5 paalin jälkeen) Ketjun kireys: Telojen käyttö x x Noukkimen käyttö x x Ensimmäisen käyttökerran jälkeen (n käyttötunnin jälkeen) sitten kerran vuodessa käyttökauden loputtua Vaihteisto x ensimmäisen käyttökerran jälkeen Pohjakuljettimen jännitys x x sitten 500 paalin välein F 5/F 5 XC 9..4 Jarrujen säädön tarkistus Jarrurumpujen ja jarrupalojen luonnollisen kulumisen vuoksi pyöräjarruja on säädettävä säännöllisesti, jotta jarrusylinterit liikkuvat oikein ja jarrut toimivat kunnolla. Hyvän jarrutehon saavuttamiseksi jarrupalan ja -rummun välyksen tulee olla mahdollisimman pieni. Paineilmajärjestelmä Druckluftanlage 9..5 Nokkajarrun säätö Yksittäinen akseli - paineilmajarru Kun järjestelmän ilmanpaine on n. 6 baaria, jarruvivun () tulisi jarrutettaessa olla n. 55 mm:n päässä levystä (). 55 mm Jarruvivun maks. asento 6 bar Max. Bremshebelstellung bei 6 bar RP IX - 9

126 Huolto 9..6 Yksittäinen akseli - hydraulinen jarru Kun järjestelmän öljynpaine on n. 00 baaria, jarruvivun () tulisi jarrutettaessa olla n. 55 mm:n päässä levystä (). Hydraulinen Hydraul. - Bremse jarru 55 mm Max. Jarruvivun Bremshebelstellung maks. bei 00 bar asento 00 bar RP Säätöä voidaan muuttaa jarruakselin profiililla: Poista lukkorengas () ja paina jarruakselia sisään päin niin pitkälle kuin mahdollista. Löysää ruuvi (). Irrota jarruvipu () ja säädä se. Kiristä ruuvi (). Asenna lukkorengas (). RP IX - 0

127 Huolto min. 0 HL 5 a 7 Z a 9 I II 6 Z a b a b 4 7 VP000 HL IX -

128 Huolto 9..7 Teliakseli Seuraavassa mainittuja asennustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Paineilmajärjestelmä ja hydraulinen jarru Jarrun säätö: Jarru on säädetty tehtaalla. Säätö on tarpeen: kun jarruteho heikkenee. (esim. jarrukengät kuluneet) kun jarruvivun liikeväli "X" on yli 50 mm. Jarrukenkien kitkapinnan vahvuus on tarkistettava aina ennen jarrutangon (a, b) säätöä. Pinnan vahvuuden on oltava vähintään mm. Irrota jarrutanko (b) jarruvivusta (4). Löysää jarrutangon (a) lukkomutterit (). Käännä jarrutankoa (a), kunnes jarruvivun liikeväli a on jarrua poljettaessa n. 0 mm. Säätövivun () on kaikissa asetuksissa oltava sekä pitkässä reiässä (I) että yläosassa (II) pidikettä () vasten. Jarrutankojen (a, b) säädön jälkeen on tarkistettava, pyörivätkö pyörät kunnolla, kun jarru on vapautettu. Jos näin ei ole, on säädettävä (lyhennettävä) jarrutankoja (a, b). Jarrutankojen (a, b) kierteen ulkoneman (6) haarukkapäissä on oltava vähintään = 0 mm. Jos kierteen pituuden (6) minimiarvo (min. = 0 mm) ei täyty, jarruvipuja (4, 5) on siirrettävä jarruakseleilla vastakkaiseen suuntaan kuin toimintasuunta (7). Kiristä jarrutankojen (a, b) lukkomutterit (,). Varmista, että kaikki turvalaitteet on asennettu. Irrota jarrutanko (a) jarruvivusta (5). Asenna sitten jarrutanko (b) takaisin paikalleen jarruvipuun (4). (Ota huomioon jarruvivun pituus (HL).) Löysää jarrutangon (b) lukkomutterit (). Käännä jarrutankoa (b), kunnes jarruvivun liikeväli a on jarrua poljettaessa n. 0 mm. Säätövivun () on kaikissa asetuksissa oltava sekä pitkässä reiässä (I) että yläosassa (II) pidikettä () vasten. Asenna sitten jarrutanko (a) takaisin paikalleen jarruvipuun (5). (Ota huomioon jarruvivun pituus (HL).) Paina jarrua. Sylinterin iskunpituuden X on tällöin oltava 5 mm 50 mm. Jos sylinterin iskunpituus X on liian suuri, on säädettävä (pidennettävä) jarrutankoja (a, b). IX -

129 Huolto 9..8 Renkaat Vain ammattihenkilöt saavat suorittaa renkaiden korjaustyöt sopivilla asennustyökaluilla. Pysäköi pyöröpaalain kovalle ja tasaiselle alustalle. Varmista jarrukiiloilla, ettei pyöröpöyhin pääse liikkumaan itsestään. Tarkista pyörän muttereiden kireys säännöllisin välein ja kiristä ne tarvittaessa. Älä seiso renkaiden edessä, kun renkaisiin täytetään paineilmaa. Jos rengaspaine nousee liian korkeaksi, rengas voi räjähtää. Loukkaantumisvaara! Tarkista ilmanpaine säännöllisesti Rengaspaine Tarkista rengaspaine säännöllisin välein ja tarvittaessa lisää ilmaa. Oikea rengaspaine riippuu renkaiden koosta. Ohjearvot ovat viereisessä taulukossa. Renkaiden merkintä Vähimmäispaine Maksimipaine Suositeltava rengaspaine* [bar] [bar] [bar] Vmax <= 0 km/h Vmax <= 40 km/h Yksittäinen akseli Teliakseli 5 x /6 PR,5,7,5-5.0/55-7/0 PR,0,5,0,5 500/50-7/0 PR,0,0,5,5 500/55-0/ PR,0,0,5-600/50-,5/8 PR,,8, - *) Suositus koskee normaalia käyttöä vaihtelevasti pellolla ja tiellä. Tarvittaessa rengaspainetta voidaan puhtaassa peltoajossa alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin otettava huomioon renkaiden muuttuva dynaaminen käyttäytyminen varsinkin maantieajossa. Löysää ja kiristä pyörän mutterit oheisen kuvan mukaisessa järjestyksessä. 0 käyttötunnin kuluttua asennuksesta on tarkistettava pyörän muttereiden kireys ja kiristettävä niitä tarvittaessa lisää. Tämän jälkeen kireys tarkistetaan 50 käyttötunnin välein. Kierre Avain- Pulttien lkm Maks. kiristysmomentti koko napaa kohti mm kpl musta sinkitty 6 M x,5 9 4/5 95 Nm 95 Nm M 4 x,5 5 5 Nm 5 Nm M 8 x, Nm 0 Nm M 0 x, Nm 40 Nm M x,5 8/0 50 Nm 560 Nm M x Nm 505 Nm 4 5 KR-- IX -

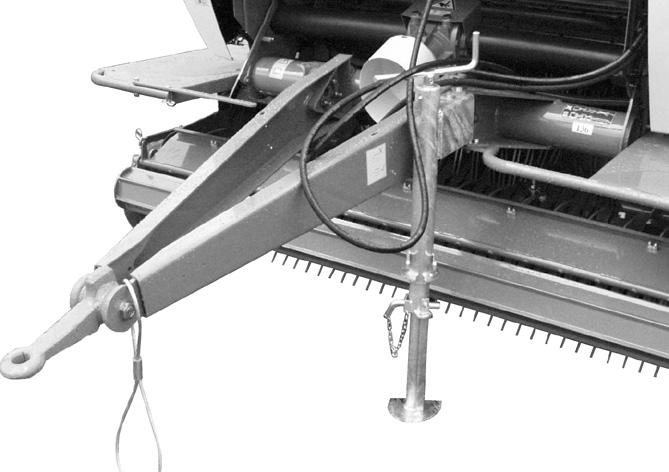

130 Huolto 9..0 Aisa Kiristä ruuvit 0 käyttötunnin jälkeen. Tarkista ruuvit 50 käyttötunnin välein. 0 Nm 70 Nm RPN Pohjakuljettimen ruuvit Kiristä molemmat ruuvit () pohjakuljettimen ruuvista sauvasäiliöön 70 Nm:llä. RPN0004_0 IX - 4

131 Huolto 9.. Pääkäyttövaihteisto Pääkäyttövaihteisto () sijaitsee pyöröpaalaimen etumaisessa poikkipalkissa. Öljymäärän tarkastus 4 Tarkista ennen ensimmäistä käyttökertaa. Tarkista vaihteistoöljy aina 500 pyöröpaalin välein. Tätä varten: Kierrä tarkastusruuvi () ulos. Öljyn on ulotuttava tarkastusaukkoon asti. Öljynvaihto Öljy tulisi vaihtaa ensimmäisen käyttökerran (n tuntia) jälkeen ja aina käyttökauden päätyttyä. Tätä varten: Irrota öljyn tyhjennystulppa (). Valuta vaihteistoöljy (n.,7 litraa) sopivaan astiaan. Kiinnitä öljyn tyhjennystulppa () paikalleen. Täytä sisään öljyä (4) (öljymäärän on ulotuttava aukkoon () asti) (n.,7 litraa SAE90 API-GL-4). RPN00050 Hävitä käytetty öljy asianmukaisesti. 9.4 Käyttöketjut 9.4. Erityiset turvaohjeet Käyttöketjut on varustettu suojalaittein. Ketjuihin liittyvien töiden jälkeen on aina asennettava suojukset paikalleen ja suljettava ne Yleistä Vain keskusvoitelua käytettäessä Ketjujen keskusvoitelulaite voitelee öljyllä kaikki käyttöketjut lukuun ottamatta langan kaksoissidonnan käyttöketjua. Voiteluöljyputket eivät ole paineistettuja, joten ne voivat tukkeutua. Tämän vuoksi voiteluöljyputkien toimivuus tulisi tarkistaa päivittäin aina ennen koneen käyttöä. Ketjujen keskusvoitelulaitteen toiminta kuvataan kappaleessa "Perussäädöt ja käyttö". IX - 5

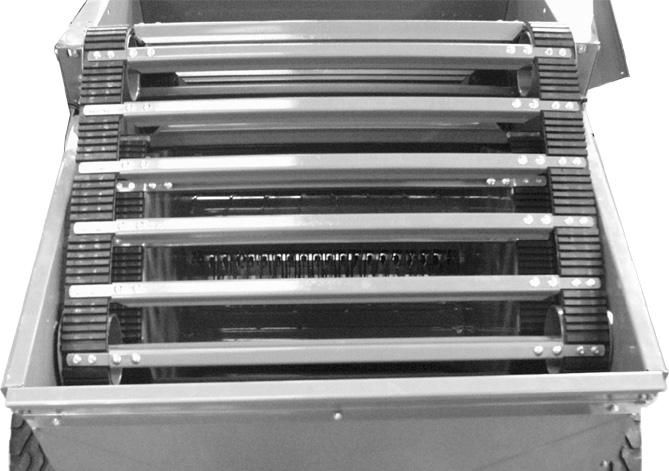

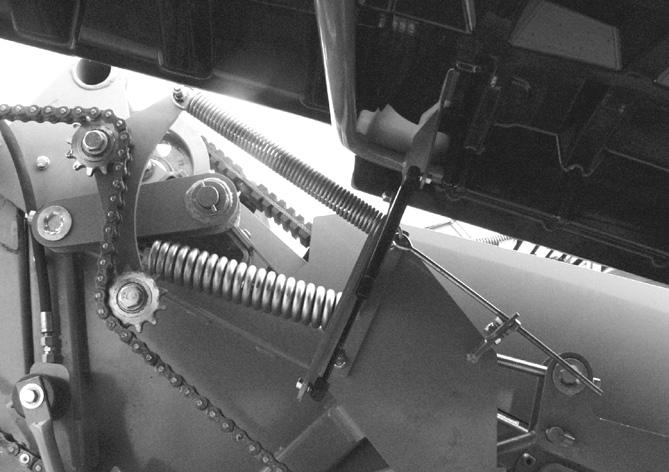

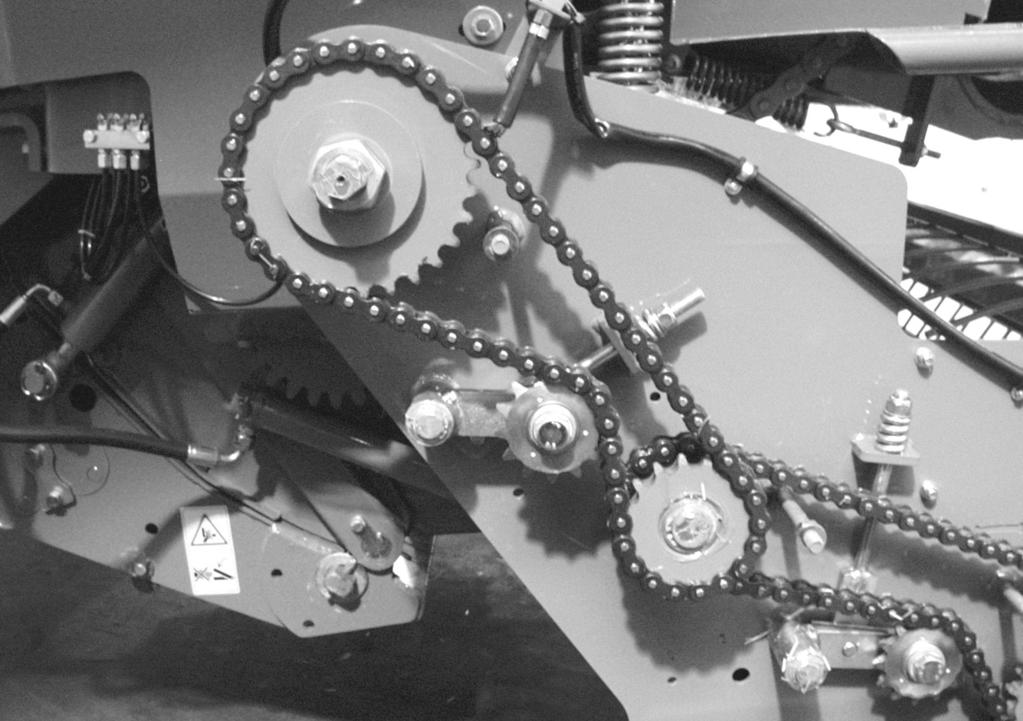

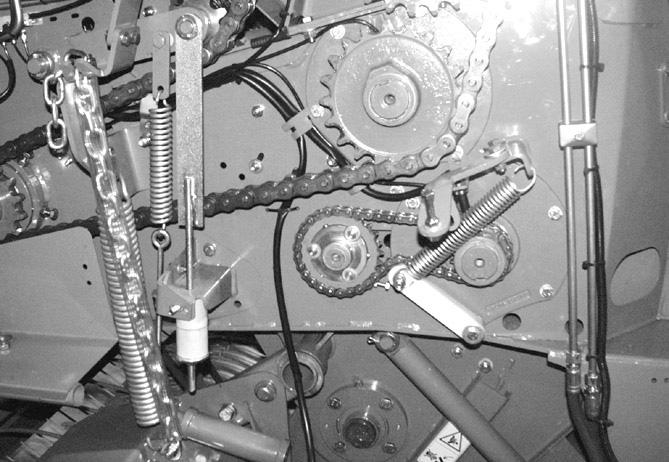

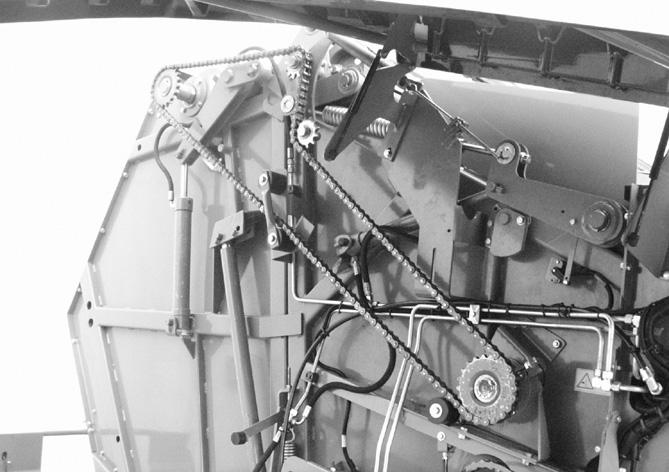

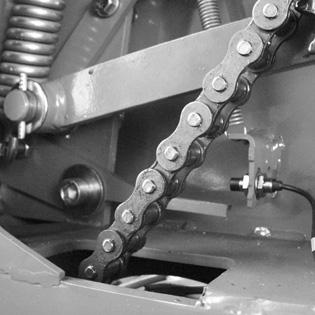

132 Huolto 9.4. Käyttöketjujen kiristäminen Etumaisen pohjakuljettimen käyttö Etumaisen pohjakuljettimen käyttölaite () sijaitsee koneen vasemmalla puolella. Ketjun kireyden tarkistus Ketju kiristetään vetojousilla (). Kiristetyn vetojousen on oltava a = 0 mm. Säädä vastekumi () (toimii vain vasteena) kääntämällä mutteria (4) kierretangossa mittaan b 05-0 mm. Valitse mitta b niin, että pidikkeen (5) ja vastekumin () välissä on välys. a 5 b 4 RPN0005_ Takimmaisen pohjakuljettimen käyttö (V50, V80) Takimmaisen pohjakuljettimen käyttölaite () sijaitsee koneen oikealla puolella. Ketjun kireyden tarkistus Jousen pituus jännitettynä: a= ca. 495 mm (V50) a= ca. 465 mm (V80) Ketjun kireyden säätö: Lisää tai vähennä vetojousen () kireyttä, kunnes mitta: a= ca. 495 mm (V50) a= ca. 465 mm (V80) eingestellt ist. a RPN0007 IX - 6

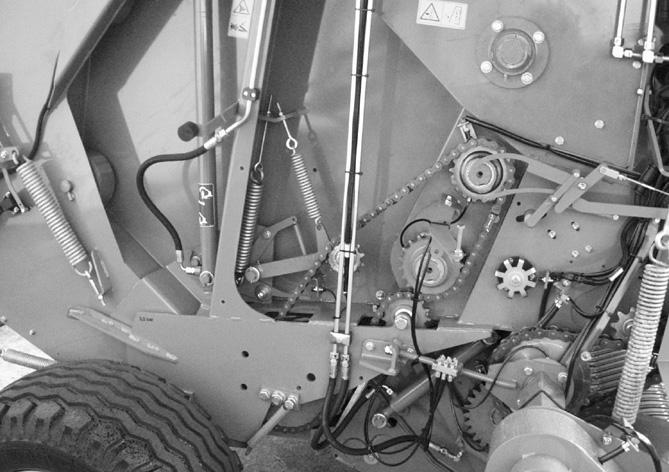

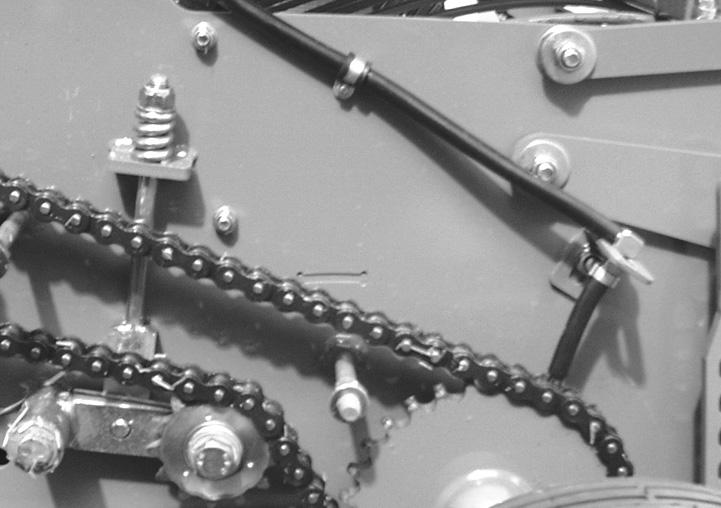

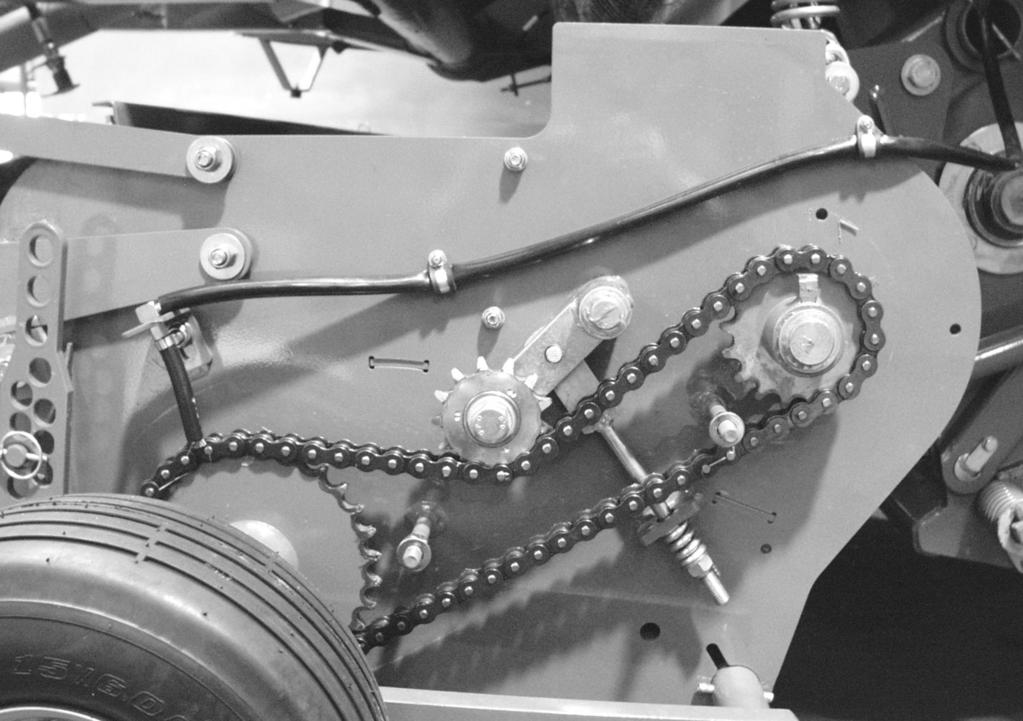

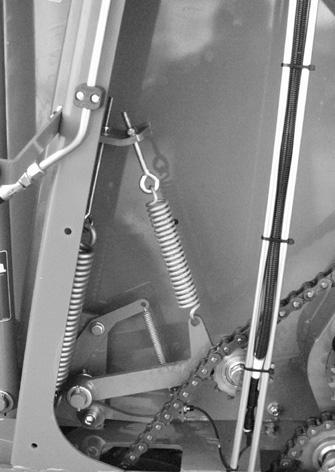

133 9.4.. Telojen käyttö Telojen käyttölaite () sijaitsee koneen oikealla puolella. Ketjun kireyden tarkistus Jousen pituus jännitettynä a = n. 00 mm Ketjun kireyden säätö: Lisää tai vähennä vetojousen () kireyttä, kunnes mitta "a" = n. 00 mm. Huolto a RPN00055 IX - 7

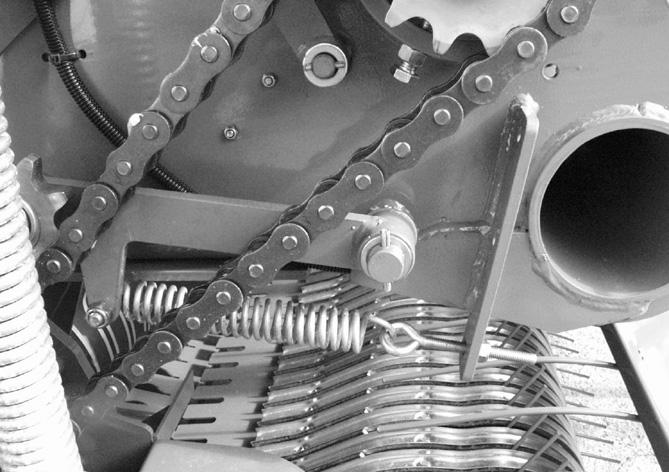

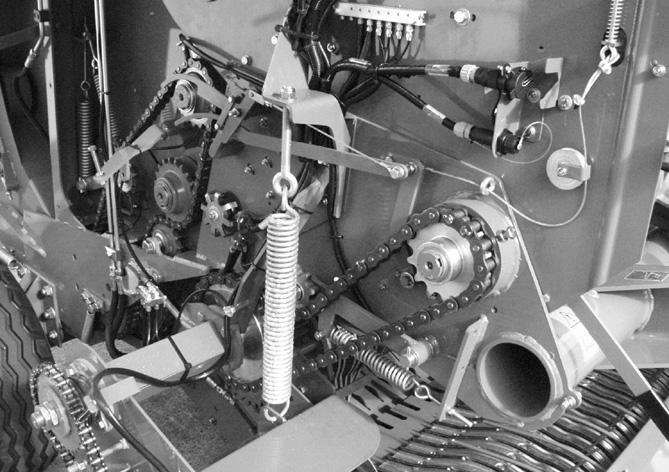

134 Huolto Silputusroottori, siirtoroottori, noukin Silputusroottorin käyttölaite () sijaitsee koneen oikealla puolella. Ketjun kireyden tarkistus Jousen pituus jännitettynä a = n. 00 mm Ketjun kireyden säätö: Lisää tai vähennä vetojousen () kireyttä, kunnes mitta "a" = n. 00 mm. a RPN00058 IX - 8

135 Huolto Noukin Varo puristumisvaara! Laske noukin maahan saakka Noukkimen pääkäyttö / noukkimen käyttö Noukkimen pääkäyttö () ja käyttö () sijaitsevat noukkimessa koneen oikealla sivulla. a a Noukkimen pääkäyttö Ketjun kireyden tarkistus Jousen pituus jännitettynä a = n. 0 mm Ketjun kireyden säätö: Lisää tai vähennä puristusjousen () kireyttä, kunnes mitta "a" = n. 0 mm. Noukkimen käyttö Ketjun kireyden tarkistus Jousen pituus jännitettynä a = n. 0 mm a Ketjun kireyden säätö: Lisää tai vähennä puristusjousen () kireyttä, kunnes mitta "a" = n. 0 mm. RPN Noukkimen siirtoruuvin käyttö vasemmalla Siirtoruuvin käyttölaite () sijaitsee noukkimessa koneen vasemmalla sivulla. Ketjun kireyden tarkistus Jousen pituus jännitettynä a = n. 0 mm Ketjun kireyden säätö: Lisää tai vähennä vetojousen () kireyttä, kunnes mitta "a" = n. 0 mm. a RPN00057 IX - 9

136 Huolto 9.5 Hydrauliikka 9.5. Erityiset turvaohjeet Ennen hydrauliikkajärjestelmään liittyvien töiden aloittamista on poistettava paine. Kovalla paineella ulostuleva hydraulineste saattaa aiheuttaa vakavan loukkaantumisen. Vamman sattuessa ota heti yhteys lääkäriin. Hydrauliikkajärjestelmään ja varsinkin paineakkuihin liittyviä töitä saavat suorittaa ainoastaan koulutetut ammattihenkilöt. Paineakkuun saa täyttää vain ohjeiden mukaista kaasua Yleistä F 5 / F 55 Pyöröpaalaimen hydrauliikka on kytketty letkuilla traktorin hydrauliikkaan ja saa sieltä tarvittavan öljynpaineen. Yksi järjestelmän tärkeimmistä osista on vasemmassa hydraulisylinterissä oleva sulkuhana (). Se on turvallisuusden kannalta tärkeä komponentti, joka estää paaliportin tahattoman sulkemisen. Asento "a" Hydraulisylinterin paluuliitäntä on auki. Paaliportti voidaan sulkea. Kun paalikammion sisällä tai paaliportin lähettyvillä suoritettavat toimenpiteet on saatu päätökseen, sulkuhana on käännettävä takaisin asentoon "a", jotta paaliportti voidaan sulkea. a b V 50 / V 80 Asento "b" Hydraulisylinterin paluuliitäntä on suljettu. Paaliporttia ei voi sulkea. Kun paalikammion sisällä tai avatun paaliportin lähellä joudutaan suorittamaan toimenpiteitä, sulkuhana on aina käännettävä asentoon "b". a b CPK000_ 9.5.Sähkömagneettiset venttiilit Sähkömagneettiset venttiilit () sijaitsevat koneen vasemmalla puolella suojuksen takana. Sähkömagneettisten venttiilien avulla noukkimen ja vastaterien liikkeitä voidaan hallita manuaalisesti, jos Komfort-hallintalaitteeseen on tullut toimintahäiriö. Jos Komfort-hallintalaite ei toimi, kierrä syvennyksessä olevaa taaempaa uraruuvia () tai pyällettyä mutteria sisään, kunnes noukin voidaan nostaa tai laskea suoraan traktorin hallintaventtiilin avulla. Kun Komfort-hallintalaite on saatu toimimaan asianmukaisesti, kierrä sähkömagneettisen venttiilin uraruuvi tai pyälletty ruuvi takaisin ulos. Tämä on edellytys noukkimen hallinnalle Komforthallintalaitteen avulla. Tämä on edellytys noukkimen hallinnalle Komfort-hallintalaitteen avulla. RPN000 IX - 0

137 Huolto 9.5.4Hydrauliöljyn suodattimen vaihto (COMPRIMA V50/80) Ennen COMPRIMA V50/80:n hydraulijärjestelmälle tehtävien töiden suorittamista on: koko hydraulijärjestelmä kytkettävä paineettomaksi ja paineakkuliitäntälohkon () käsipyörä () kierrettävä kokonaan ulos (pysäköintiasento). COM00009 Ohjausventtiilien eteen on asennettu hydrauliöljyn suodatin (), joka suojaa ohjausventtiileitä likaantumiselta. Suodatinelementti on vaihdettava kerran vuodessa. Suodatinelementin vaihto Kierrä ruuvi () irti. Irrota suodattimen alaosa (). Vaihda suodatinelementti. Aseta suodattimen alaosa () tarkasti paikalleen. Kierrä ruuvi () paikalleen ja kiristä se. Tarkista tiiviys. COM00006_ IX -

138 Huolto 9.5.5Pyöröpaalaimen hydrauliikkakaavio (COMPRIMA F5, F55) * F55 5 mm 685 mm * F5 /F55. mm * * F5 5 mm 50 mm * 9-6- * 5 mm 0 mm 9-5- * mm * 5 mm 40 mm 65 mm IX -

139 Huolto Pyöröpaalaimen hydrauliikkakaavio (COMPRIMA V 50, V 80) 9-54-* V50 40 mm 845 mm * V80.4 mm * V50.6 mm * 9-50-* V80 40 mm 705 mm 9-77-* MS P 90-9-* T DS bar 9-6-* 5 mm 0 mm 9-5-* mm * 45 bar 0.75 l S * 5 mm 40 mm 65 mm * bar ST * 5 mm 45 mm 85 mm A mm 0 bar 9-4-* * * 5 mm 45 mm 85 mm * 45 bar 0.75 l IX -

140 Huolto 9.6 Aisan vetosilmukka Kun vetosilmukan sisäholkki on kulunut kulumisrajaan saakka, se on vaihdettava. a Vetosilmukan () sisäholkin kulumisraja on a = 4 mm. Kun arvo on suurempi, sisäholkki on vaihdettava. Voit vähentää kulumista puhdistamalla vetosilmukka ja sisäholkki päivittäin ja voitelemalla se rasvalla. VP Silputuslaitteen terien teroitus Terien () terävyys on tarkistettava päivittäin. Tarvittaessa irrota terät ja teroita ne leikkuusärmän () takasivulta. Rihlattua puolta ei saa koskaan teroittaa. Käytä teroitukseen mieluiten KRONEteroituslaitetta. KRS Paineilmajarrulaitteiston huolto ja hoito (erikoisvaruste) 9.8. Värikoodatut liittimet Käyttö: Paalaimen kaksilinjaisen paineilmajarrujärjestelmän liittimet kytketään traktorin syöttö- ja jarruletkuun. Huolto: Kun liittimet on irrotettu, niiden suojatulpat on suljettava tai liittimet on kiinnitettävä niille varattuihin pitimiin, jotta järjestelmän sisään ei pääse likaa. Vaurioituneet tiivisterenkaat on vaihdettava. Tarkastus: Tarkista, lukittuvatko liittimet kunnolla ja ovatko ne tiiviitä. Vaihda vialliset liittimet. Syöttöliitin (punainen) RP-A-0 IX - 4 Jarruliitin (keltainen) RP-A-0

141 Huolto 9.8. Putkiston ilmansuodatin Käyttö: Putkiston ilmansuodatin on asennettu jarruventtiilin eteen. Se puhdistaa paineilman ja suojaa laitteita häiriöiltä. Jarrujärjestelmä pysyy toimintakykyisenä kumpaankin virtaussuuntaan myös suodatinelementin tukkeuduttua. Huolto: Suodatinelementti on puhdistettava säännöllisesti, esim. vuosittain ennen käyttökauden alkua. Suodatinelementti otetaan ulos kantta painamalla ja avaamalla sen pidätinrengas. Varsinaista putkiston ilmansuodatinta ei tarvitse kiertää irti. RP-A Paineilmasäiliö Paineilmasäiliö varastoi kompressorilta tulevan paineilman. Paineilmasäiliöön voi käytön aikana tiivistyä vettä. Paineilmasäiliön pohjassa olevaa vedenpoistoventtiiliä on erittäin kylmällä ilmalla avattava päivittäin, muutoin kerran viikossa tai 0 käyttötunnin välein. Vialliset säiliöt on vaihdettava uusiin. Tarkastus: Poista paineilmasäiliöön tiivistynyt vesi. Tarkista vedenpoistoventtiilien tiiviys. RP-A Käsikäyttöinen vedenpoistoventtiili Käyttö: Vedenpoistoventtiilin avulla poistetaan ilma ja tiivistynyt vesi paineilmasäiliöstä. Huolto: Venttiiliä on erittäin kylmällä ilmalla avattava päivittäin, muutoin kerran viikossa tai 0 käyttötunnin välein. Jos venttiili on likaantunut ja sen vuoksi vuotaa, se on kierrettävä irti paineilmasäiliöstä ja puhdistettava tai vaihdettava uuteen. Tarkastus: Tarkista vedenpoistoventtiilin toiminta ja tiiviys. VP--00 IX - 5

142 Huolto 9.9 Voitelu 9.9. Erityiset turvaohjeet Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Avattu paaliportti on varmistettava sulkuhanaa kääntämällä siten, ettei se pääse laskeutumaan. Kaikki suojukset ja suojalaitteet on asetettava takaisin paikoilleen hoito- ja huoltotöiden päätyttyä. Vältä öljyn ja rasvan joutumista paljaalle iholle. Jos vuotava öljy aiheuttaa tapaturmia, hakeudu heti lääkärin hoitoon. Käsitteiden määritelmiä: Käsite Voiteluaine Kohde/määrä Erityistä Rasvat Konerasva Voitelunippa/n. Liika rasva puristusta poistettava voitelunipasta rasvapuristimella Voitelu Ellei toisin mainita, Liukupinta/sivele ohut Poista vanha ja ylimääräinen käytä kerros esim. siveltimellä öljy kasvipohjaista öljyä Öljyäminen Ellei toisin mainita, Ketjut Levitä tasaisesti ketjulle käytä esim. kaksoissidonta kasvipohjaista öljyä Huoltovälit on ilmoitettu pyöröpaalaimen normaaliksi katsottavia paalausolosuhteita ajatellen. Voimakkaassa kuormituksessa ja erittäin hankalissa työolosuhteissa huoltovälejä on lyhennettävä Nivelakseli Nivelakselin voiteluvälit näkyvät viereisestä kuvasta. Lisätietoja saat nivelakselin valmistajan toimittamasta käyttöohjeesta. Kaikki ilmoitetut aikavälit = käyttötunteja 8h 8h 0h 8h 40h 40h RP IX - 6

143 Huolto 9.9.Voitelukohdat (COMPRIMA F5, F55) Seuraavassa taulukossa näkyvät pyöröpaalaimen voitelukohdat sekä voitelunippojen lukumäärä. 7) 0h ) ) 5) F 55 0h 0h 0h 6) 0h ) 0h 4) 0h ) 0h RPN00059_ Voitelukohdat Voitelunippojen lukumäärä ) Tukijalka ) Teliakselin akselivarret (oikealla + vasemmalla) ) Pohjakuljettimen akselin laakeri (oikealla) 4) Silputusroottori (vasemmalla) 5) Nipparyhmä vasemmalla: Pohjakuljetin Tela alhaalla Tela ylhäällä 6) Nipparyhmä oikealla: Silputusroottorin laakeri alhaalla / ylhäällä Alennusvaihde keskellä Asennusvaihde ulkona Tela alhaalla Tela ylhäällä 7) Jousiputki oik/vas ylin reikä - IX - 7

144 Huolto Voitelukohdat (COMPRIMA V50, V80) Seuraavassa taulukossa näkyvät pyöröpaalaimen voitelukohdat sekä voitelunippojen lukumäärä. 7) ) ) 5) 0h 0h 0h 0h 6) 0h ) 0h 4) 0h ) 0h COM00008 Voitelukohdat Voitelunippojen lukumäärä ) Tukijalka ) Teliakselin akselivarret (oikealla + vasemmalla) ) Pohjakuljettimen akselin laakeri (oikealla) 4) Silputusroottori (vasemmalla) 5) Nipparyhmä vasemmalla: Pohjakuljetin Tela alhaalla Tela ylhäällä 6) Nipparyhmä oikealla: Silputusroottorin laakeri alhaalla / ylhäällä Alennusvaihde keskellä Asennusvaihde ulkona Tela alhaalla Tela ylhäällä 7)Taaemman pohjakuljettimen oikealla käytön laakeri vasemmalla IX - 8

145 Talvivarastointi 0 Talvivarastointi Erityiset turvaohjeet 0. Yleistä Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Avattu paaliportti on varmistettava sulkuhanaa kääntämällä siten, ettei se pääse laskeutumaan. Kaikki suojukset ja suojalaitteet on asetettava asianmukaisesti takaisin paikoilleen hoito- ja huoltotöiden päätyttyä. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita tapaturmien ja onnettomuuksien välttämiseksi. Puhdista pyöröpaalaimen sisä- ja ulkopuoli perusteellisesti ennen talvivarastointia. Jos puhdistukseen käytetään painepesuria, älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Älä pyyhi pois laakereista ulospääsevää rasvaa. Rasvakaulus antaa lisäsuojan kosteutta vastaan. Irrota käyttöketjut ja puhdista ne petrolilla (muita liuottimia ei saa käyttää). Tarkista samalla ketjujen ja ketjupyörien kuluneisuus. Puhdista, voitele, asenna ja kiristä ketjut. Tarkista kaikkien liikkuvien osien kuten taittopyörien, nivelten, kiristysrullien jne. liikkuvuus. Irrota, puhdista ja voitele ne tarvittaessa, ja asenna ne sitten takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Käytä vain alkuperäisiä KRONE-varaosia. Vedä nivelakselin puoliskot erilleen. Voitele sisällä olevat putket ja suojukset rasvalla. Voitele ristinivelessä sekä suojuksien laakerirenkaissa sijaitsevat voitelunipat. Pysäköi pyöröpaalain kuivaan paikkaan, ei kuitenkaan keinolannoitteiden tai navettojen läheisyyteen. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Pyöröpaalaimen saa nostaa telineelle vain tarkoitukseen soveltuvalla nostolaitteella. Huolehdi, että telineelle nostettu pyöröpaalain seisoo tukevasti. Jos paalain seisoo pitkään paikoillaan, sen renkaat voivat vahingoittua. Tämän vuoksi pyöröpaalain on nostettava telineelle pitkien seisonta-aikojen ajaksi. Suojaa renkaat öljyn, rasvan, auringonvalon tms. ulkoisten tekijöiden vaikutukselta. Anna suorittaa tarvittavat korjaustyöt heti korjuusesongin päätyttyä. Laadi luettelo kaikista tarvittavista varaosista. Näin autat KRONE-myyjääsi tilauksesi käsittelyssä ja voit olla varma, että koneesi on käyttövalmis heti uuden kauden alkaessa. X -

146 X - Talvivarastointi

147 Uuden käyttökauden alkaessa Erityiset turvaohjeet. Yleistä Uuden käyttökauden alkaessa Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä kone. Pysäytä moottori. Vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että traktori ja pyöröpaalain eivät lähde liikkeelle itsestään. Avattu paaliportti on varmistettava sulkuhanaa kääntämällä siten, ettei se pääse laskeutumaan. Vältä öljyn, rasvan, puhdistusaineiden ja liuottimien joutumista paljaalle iholle. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Kaikki suojukset ja suojalaitteet on asetettava takaisin paikoilleen hoito- ja huoltotöiden päätyttyä. Noudata myös kaikkia muita erityisiä turvaohjeita. Ennen koneen käytön aloittamista laukaise sidonta tai käärintä ja kierrä konetta käsin. Tällä tavoin voit tarkistaa sidonnan ja käärinnän käynnistyslaitteiden toiminnan. Voitele kaikki voitelukohdat ja ketjut. Pyyhi voitelukohdista pursuava rasva pois. Tarkista pääkäytön vaihteiston öljymäärä ja lisää sitä tarvittaessa. Tarkista hydrauliletkujen ja -johtojen tiiviys, vaihda ne tarvittaessa. Tarkista renkaiden ilmanpaine ja lisää ilmaa tarvittaessa. Tarkista kaikkien ruuvien kireys ja kiristä niitä tarvittaessa. Tarkista kaikki sähköjohdot ja valaistus. Korjaa tai vaihda vialliset osat. Tarkista pyöröpaalaimen kaikki säädöt ja tarvittaessa korjaa säätöjä. Puhdista jarrulevyn () jarrupinta () ruosteesta. CP060 XI -

148 Uuden käyttökauden alkaessa. Nivelakselin ylikuormituskytkimen ilmaus Vain kitkakytkintä käytettäessä Pitempien seisonta-aikojen jälkeen ylikuormituskytkimen () pinnoite voi liimautua kitkapintoihin. Ilmaa ylikuormituskytkin ennen käyttöä Löysää ruuvit () vuorotellen ristikkäin. Kierrä nivelakselia käsin. Kiristä ruuvit jälleen vuorotellen ristikkäin. KR-0-5 XI -

149 Häiriöt, niiden syyt ja korjaus Erityiset turvaohjeet Häiriöt, niiden syyt ja korjaus Korjaus-, kunnossapito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Avattu paaliportti on varmistettava sulkuhanaa kääntämällä siten, ettei se pääse laskeutumaan. Kaikki suojukset ja suojalaitteet on asetettava takaisin paikoilleen korjaus-, hoito- ja huoltotöiden päätyttyä. Vältä öljyn ja rasvan joutumista paljaalle iholle. Jos vuotava öljy aiheuttaa tapaturmia, hakeudu heti lääkärin hoitoon.. Yleiset häiriöt, niiden syyt ja korjaus Häiriö Noukin ei laskeudu alas. Kone ei kehitä puristuspainetta Tukos syöttöalueella. Jos paalain tukkeutuu, pysähdy heti ja kytke voimanottoakseli pois päältä. Muuten pohjakuljetin saattaa vaurioitua. Poista tukos. Mahdollinen syy Hydrauliletkua ei ole kytketty. - Käsipyörä on pysäköintiasennossa - Kierrä puristuspaineen käsipyörä ulos Epätasainen tai liian suuri karho. Liian suuri ajonopeus. Kone ei ole keskellä. Korjaus Kiinnitä hydrauliletku oikeaan liittimeen. Kierrä käsipyörä kokonaan sisään Säädä puristuspaineen käsipyörä haluamaasi paineeseen Levitä karho noukkimeen sopivaksi. Alenna ajonopeutta. Aja paalia aloittaessasi hitaammin, kunnes noukkimen nostama rehu pyörii paalikammiossa. Tarkista aisan säätö, säädä sitä tarvittaessa. Lyhyt materiaali ei siirry kunnolla noukkimelta silputusroottoriin. Koneen etuosa on liian alhaalla. Nosta paalaimen etuosaa ylemmäs. Säädä aisan korkeutta siten, että noukin on kanavan korkeudella. Pohjakuljetin vie rehun ylös. Paalin on sisältä liian kova. Sovita pehmeä paali tai alenna puristuspainetta. XII -

150 Häiriöt, niiden syyt ja korjaus Häiriö Mahdollinen syy Korjaus Verkko repeää keskeltä tynnyrimäisissä paaleissa. Paalikammio täyttyy epätasaisesti. Käärintäkierrosten lukumäärä on liian pieni. Verkkojarru on liian kireällä. Aja kone vuorotellen karhon kumpaankin reunaan. Lisää verkon käärintäkierroksia. Löysää verkkojarrua. Paali on toispuoleinen. Verkko ei lähde kiertymään paalin ympärille. Paalikammio täyttyy toispuoleisesti. Liian suuri ajonopeus paalauksen loppuvaiheessa. Lanka tai verkko on katkennut tai repeytynyt. Käärintäkierrosten lukumäärä ei riitä. Lanka/verkko vetäytyy irti. Verkon mitat ovat väärät. Verkkorullat on asennettu kiinnittimiin väärin ja/tai rullajarru on säädetty väärin. Verkkoa ei ole asetettu oikein käärintämekanismiin. Verkkojarrun vapautus on säädetty väärin. Kiinnitä huomiota paalikammion tasaiseen täyttöön. Aja hitaammin varsinkin paalauksen loppuvaiheessa. Aja hitaammin paalauksen loppuvaiheessa. Käytä vain laatuvaatimukset täyttävää lankaa tai verkkoa. Säädä lankasidontalaite lyhyemmälle sidontavälille tai korota kelattavan materiaalin käärintäkierrosten lukumäärää. Käytä vain verkkorullia, joiden mitat ovat ohjeiden mukaiset. Asenna verkkorulla paikalleen käyttöohjeen mukaisesti, säädä rullajarru. Vedä verkko irti käärintämekanismista ja pujota se uudelleen paikoilleen käyttöohjeen mukaisesti. Löysää verkkojarrua. Olki on tukkinut kanavan. Irrota silputusterät. Vasen/oikea-näyttö liian herkkä. COMPRIMA F 55:llä: Hihnankiristyslaitteen jousiputket liikkuvat liian jäykästi (katso luku Paalien läpimitan asetus (COMPRIMA F 55)). Voitele sisäputki. XII -

151 Häiriöt, niiden syyt ja korjaus Häiriö Mahdollinen syy Korjaus Verkko repeytyy heti käynnistyksen jälkeen tai käärinnän aikana. Teräakseli on pudonnut alas heti käynnistyksen jälkeen. Rullajarru on säädetty liian tiukalle. Toista käynnistys. Tarkista jarrun säätö. Verkko repeytyy, kun verkon läpimitta pienenee. Jarrun jousi on liian kireällä. Säädä jarrun jousta kiristysvivulla. Verkko ei leikkaudu siististi. Teräpalkki ei putoa aivan alas. Terät ovat tylsiä. Poista lika. Terien vaihto. Salpa ei nouse ylös Säädä köysi uudelleen Verkko ei yllä paalin ulkoreunoihin asti. Paaliportti ei aukea kunnolla. Paali ei pyöri ulos paalikammiosta tai se pyörii hyvin hitaasti. Paaliporttia ei voi sulkea. Verkon jarrutus ei toimi kunnolla käärinnän aikana. Verkko on tarttunut leikkuuteriin. Hydrauliletkua ei ole kytketty. Liikaa materiaalia paalin sivuilla tai liian korkea puristuspaine. Paalin poistosyvennykseen on kertynyt hiekkaa, ruohoa, kiviä tms. Tarkista jarrun säätö. Tarkista leikkuuterien säätö. Kiinnitä hydrauliletku oikeaan liittimeen. Älä aja liiaksi karhon reunaa pitkin. Alenna puristuspainetta. Puhdista poistosyvennyksen pintapelti. XII -

152 Häiriöt, niiden syyt ja korjaus. Ketjujen keskusvoitelun häiriöt, niiden syyt ja korjaus Häiriö Alhainen öljynkulutus. Mahdollinen syy Alhainen paine. Korjaus Pumppu ei toimi kunnolla. Pumpun alueella on likaa. -> Puhdista. Pumpun mäntä ei tee täyttä liikettä. -> Säädä käyttöohjeen mukaan. Pumppuventtiili ei sulkeudu kunnolla. -> Irrota, puhdista tai vaihda. Liian suuri öljynkulutus. Kone on kuiva. Pumpun mäntä ei tee täyttä liikettä. Öljy on liian paksua. Järjestelmä on likainen. Pääputki on repeytynyt. Öljy on liian ohutta. Ei painetta. Järjestelmä tukossa. Öljy on liian paksua. Suuttimet tukossa. -> Vaihda suositeltuun öljylaatuun. -> Puhdista tai vaihda kaikki säätöventtiilit. -> Korjaa tai vaihda. -> Käytä paksumpaa öljyä. -> Alenna pumpun iskua. Pumppu ei toimi. -> Korjaa, säädä tai vaihda. Pääputki on repeytynyt. -> Korjaa tai vaihda. Järjestelmässä ei ole öljyä. -> Poista ilma järjestelmästä (ks. luku Ketjujen keskusvoitelu). Lika Puhdista järjestelmä ja puhdista tai vaihda kaikki säätöventtiilit. Putki on jumissa. Korjaa tai vaihda. -> Vaihda suositeltuun öljylaatuun. -> Puhdista suuttimet.. Komfort-hallintalaitteen häiriöilmoitukset Komfort-hallintalaitteen näyttöön ilmestyvät häiriöilmoitukset on kuvattu tarkemmin luvussa 8.9. XII - 4

153 Liite A Käyttöönotto A. Käyttöönoton valmistelut Kuljetuksen aikana pyöröpaalaimen nivelakseli ja poistosyvennys eivät ole asennettuna. Pyöröpaalain on asennettava kokonaan ja säädettävä traktorityypin mukaan ennen ensimmäistä käyttöönottoa. Seuraavassa mainitut osat toimitetaan osittain irrallisina. Suluissa mainitaan osan säilytyspaikka koneessa kuljetuksen aikana OK esc 7 COM00004_ Paalinpudotusluiska (koneen alla) Ohjainrauta (V 80) (lankalaatikossa) Pikkuosia (lankalaatikossa) 6 Vanttiruuvit (lankalaatikossa) 7 Jouset (lankalaatikossa) 8 Jouset kiristyspultteineen (lankalaatikossa) 9 Kisko (lankalaatikossa) 0 Ruuvi (lankalaatikossa) Muttereita (lankalaatikossa) Varoitusnauhaa (lankalaatikossa) Maalispraypullo (lankalaatikossa) 5 Nivelakselin tuki (lankalaatikossa) 6 Letkun- ja johdonpidin (paalikammiossa) 7 Kiinnitysmateriaali (lankalaatikossa) 8 Nivelakselin pidin (lankalaatikossa) 9 Lisälistat kolakuljettimeen (lankalaatikossa) 0 Nivel (lankalaatikossa) Lenkkiavain (ei kuvaa) (lankalaatikko) Hallintalaitteen pidike (lankalaatikko) Hallintalaite (lankalaatikko) 4 Traktorin virransaanti (lankalaatikko) 5 Jatkojohto (ei kuvaa) (lankalaatikko) 4 Nivelakseli (paalikammiossa) A -

154 Liite Pysäköi pyöröpaalain kovalle ja tasaiselle alustalle. Varmista sen paikallaanpysyminen kahdella jarrukiilalla. KR--08 Ota pienosat lankalaatikosta. RP-A-07 Poista traktorin hydrauliikan paine. Kytke hydrauliletkut (), () ja () traktorin hydrauliikkaan värimerkkien mukaisesti. RBV070 A -

155 Liite Aseta paaliportin avauksen ohjausventtiili nostoasentoon. Tapaturmavaara! RBV06A Varmista avattu paaliportti siten, että sen tahaton sulkeminen on estetty. Käännä vasemman nostosylinterin sulkuhana () asennosta (a) asentoon (b). a F 5 / F 55 b Ota lisäosat (), (4) paalikammiosta. V 50 / V 80 a b CPK000_ Paaliportin sulkeminen Käännä vasemman nostosylinterin paluupuolen sulkuhana () asentoon (a). Kytke traktorin hydrauliikka toimintaan. Aseta paaliportin sulkemisen ohjausventtiili laskuasentoon. RP-A-09 A -

156 Liite A. Paalinpudotusluiskan kokoaminen Löysää paalikammion oikealla ja vasemmalla sivulla olevien kiinnikelevyjen ruuviliitokset () ja (). paina levyjä ulospäin. VP70004 Varmista tappien paikallaan pysyvyys aluslaatalla () ja putkisokalla (4). Kiristä kiinnikkeiden ruuviliitokset () ja (). 4 VP70000 VP A - 4

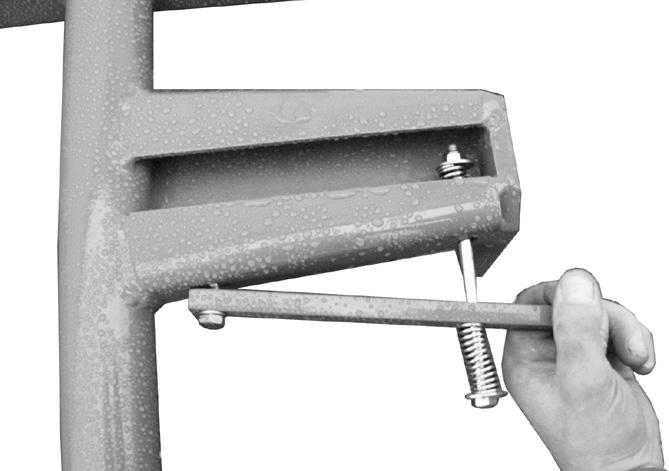

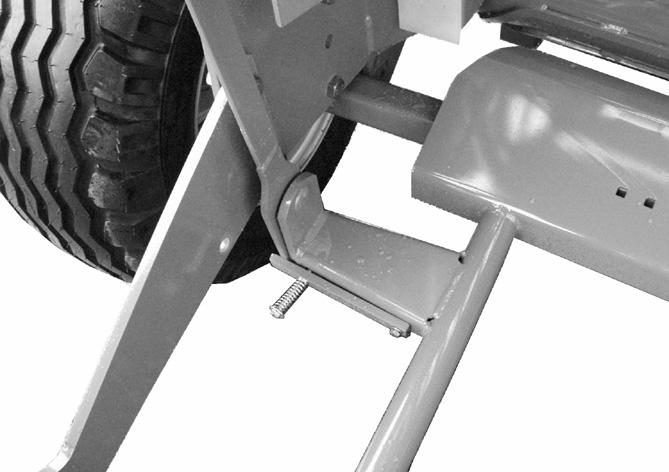

157 Liite Esiasenna lista () paalien ulostyöntimen vasempaan ja oikeaan reunaan käyttäen ruuveja (, ), aluslaattoja (4, 5), jousia (6) ja muttereita (7). Aseta paalien ulostyönnin koneen päälle ja asenna seuraavien ohjeiden mukaiseesti VP70006 Ruuvaa vetotangot () yhteen. x VP 500 = Nivel X = 66 mm VP 800 = Nivel X = 564 mm COM00005 Työnnä ohjainvarret () runkokappaleen alakiinnikkeisiin (oikealla ja vasemmalla puolen) VP A - 5

158 Liite Varmista ohjainvarren () kiinnitys aluslaatalla () ja sokalla (). RBV090 Pujota ohjainvarren () toinen pää peräportin kiinnitystappeihin (). Varmista ohjainvarren () kiinnitys aluslaatalla () ja sokalla (4) 4 RBV00 Kytke palautusjousen () toinen pää paalaimen runkoon. Pujota vanttiruuvin () toinen pää jousen silmukkaan ja toinen pää kiinnitystapin () läpi. Lukitse kiinnitystappi reikäänsä aluslaatalla ja sokalla. Kiristä mutteria (4) niin paljon, että paalinpudotusluiska nousee takaisin yläasentoon paalin pudotuksen jälkeen. 4 VP70000_ Kiinnitä varoitustarran suikale paalinpudotusluiskan () poikittaistangon keskelle. VP70006 A - 6

159 Liite COMPRIMA V 80 Kiinnitä ohjainraudat () pyöreäkantaisilla ruuveilla paalinpudotusluiskan () päähän. Kiristä mutterit. VP70007 Teliakselilla Asenna U-levy () ruuveilla ja aluslevyillä. RPN0004 Sulje peräportti Käännä peräportin turvalukituksen () hana (vasemmassa sylinterissä) asennosta "a" asentoon "b". Kytke traktorin ulkopuolinen hydrauliikka päälle (=käynnistä moottori) Sulje peräportti traktorin hydrauliikkaa käyttäen. a F 5 / F 55 V 50 / V 80 b a b CPK000_ A - 7

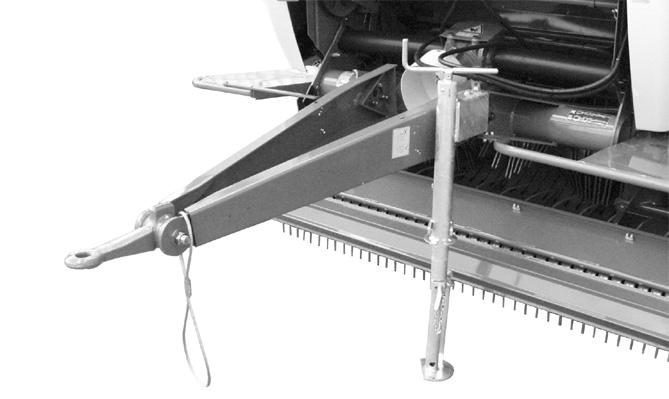

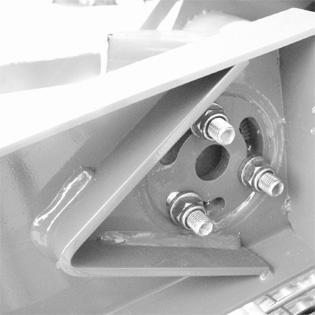

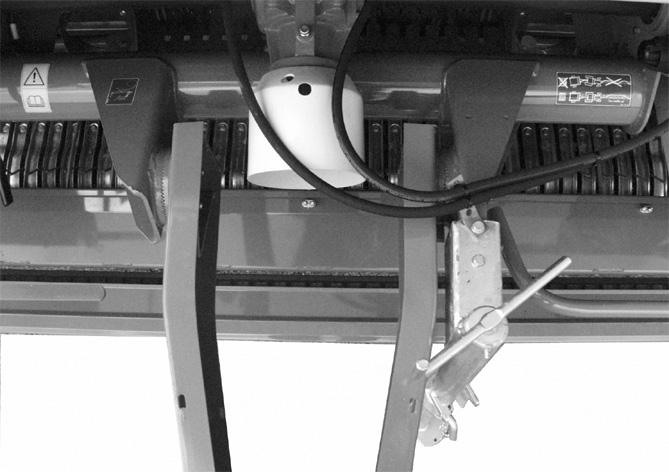

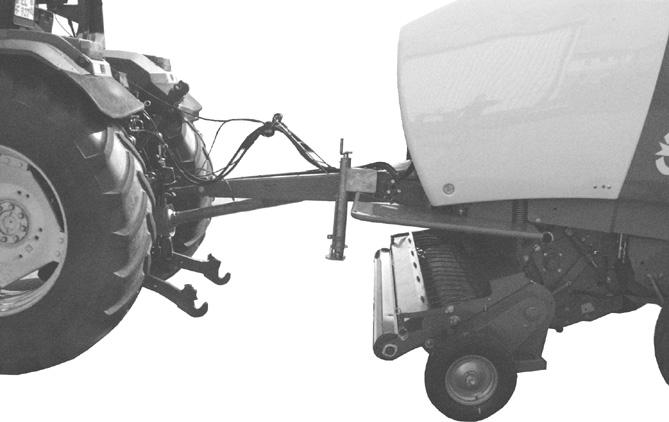

160 Liite A. Aisan korkeuden säätö Aisan korkeus on säädettävä traktorityypin mukaan, jotta sato saadaan nostettua luotettavasti. Koneen ollessa kytkettynä mitan x silputusroottorin keskeltä maahan mitattuna on oltava n. x = 700 mm, olkikäytössä korkeintaan 800 mm. x RPN00068 Aisan korkeuden säätö. Löysää lukkomutteria (), kunnes aisaa () voidaan kääntää hammaslevyjen liitoskohdassa. Säädä aisa () traktorin kiinnityskorkeuden mukaan. Löysää ruuviliitos (4). Kohdista vetosilmukka () vaakasuoraan (maanpinnan suuntaisesti). Kiristä ruuviliitokset () ja (4) sopivalla vääntömomentilla. Hammaslevyjen (5) on tartuttava toistensa lomaan. Ruuviliitokset on kiristettävä 0 käyttötunnin jälkeen! RPN0006 A - 8

161 Liite A.4 Nivelakselin kiinnitys A.4. Pituuden tarkistaminen Nivelakselin () pituus on tarkistettava. Lyhin käyttöasento saavutetaan jyrkissä käännöksissä. Kiinnitä pyöröpaalain traktoriin. Aseta kone siten, että nivelakseli on lyhimmässä käyttöasennossaan. RBV000 Vedä nivelakselin puoliskot erilleen. Työnnä nivelakselin puoli () traktorin voimanottoakselille. Kiinnitä nivelakselin ylikuormitussuojalla varustettu puoli () koneen puolelle. Mittaa, kuinka pitkältä matkalta puoliskot ovat päällekkäin. Korjaa pituus noudattaen nivelakselin valmistajan käyttöohjetta. VP--05 A - 9

162 Liite A.4. Nivelakselin asennus Asenna nivelakselin pidin () ja ripusta tuki () paikalleen. RP-99-0 Nivelakselin ylikuormituskytkimellä varustettu pää () kiinnitetään paikalleen koneen puolelle siten, että kytkin lukittuu tai nivelakseli voidaan ruuvata kiinni (ks. nivelakselin valmistajan käyttöohje). Kiinnitä nivelakselin suojusputkien kiinnitysketjut (). KR--080 Aseta nivelakseli () tuen () varaan. RBV040 A - 0

163 Liite A.5 Letkunpitimen asennus Letkunpidin () asennetaan aisaan kiinnitysmateriaalia () käyttäen. RBV0080 Työnnä letkunpidin (5) aisassa (6) olevien pitkien reikien läpi. Kiinnitä letkunpidin aisaan puristimilla (4), ruuveilla (), aluslaatoilla () ja lukkomuttereilla () RP-A-06 Ohjaa hydrauliletkut () letkunpitimessä () olevan silmukan läpi. RBV000 A -

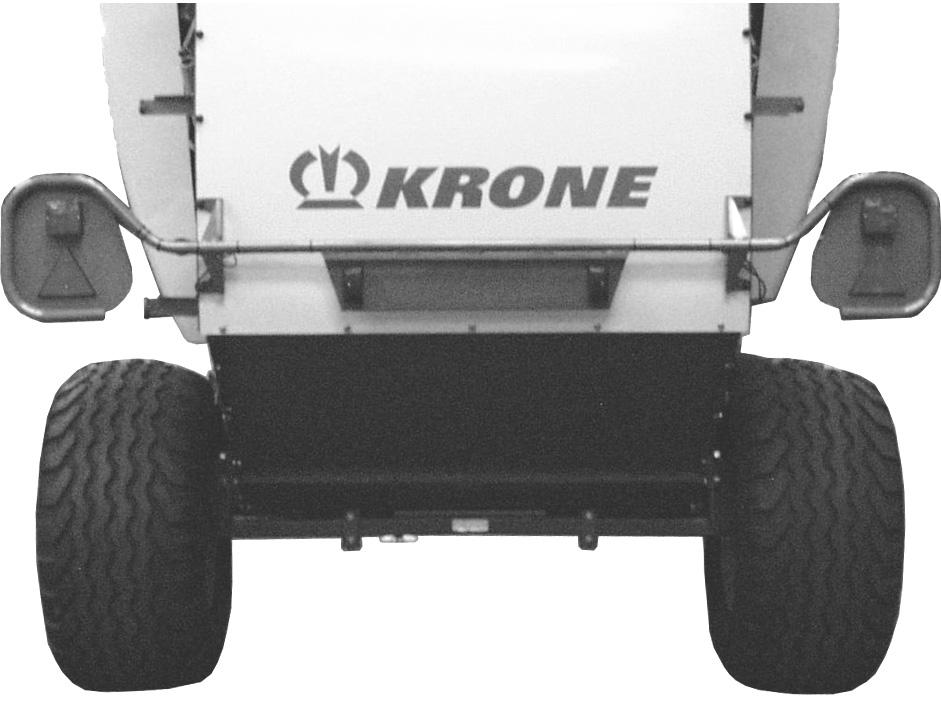

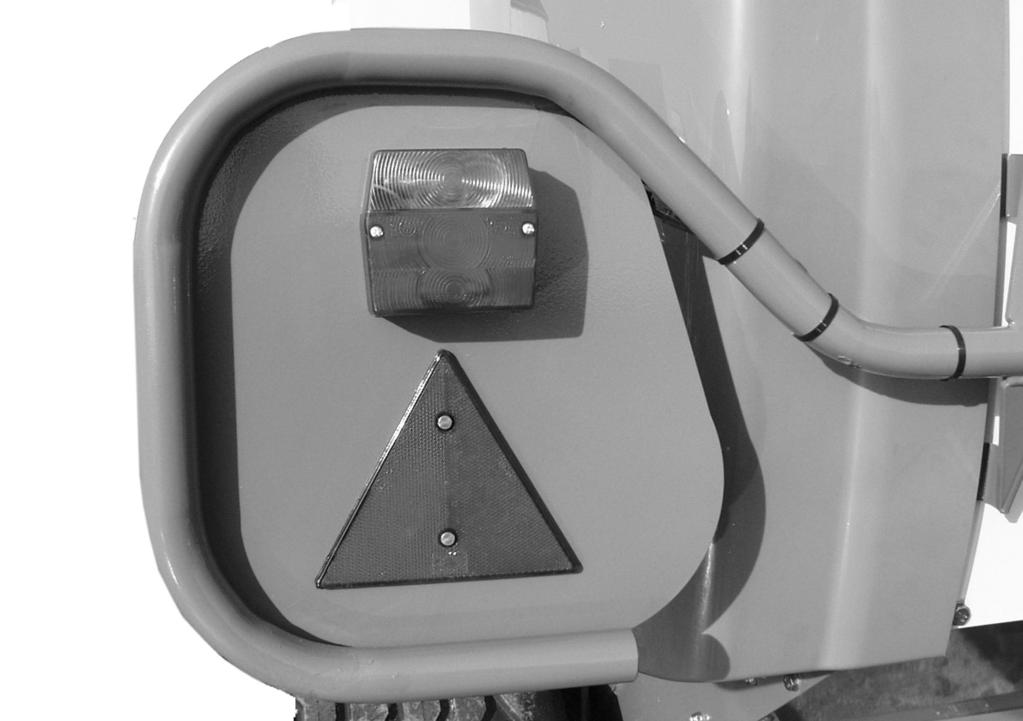

164 Liite A.6 Valolaitteet Asenna kolmikammiovalot () pyöröpaalaimen perään vasempaan ja oikeaan reunaan siten, että valaisinkammio osoittaa taaksepäin. Kiinnitä johto kaapelikiinnittimellä (). RPN00066 A -
