KALA , Asia 51,, Liite 2.2

Transkriptio

1 KALA , Asia 51,, Liite 2.2 TIKKURILAN KIRKKO JA SEURAKUNTAKESKUS Rakennusinventointi

2 TIKKURILAN KIRKKO JA SEURAKUNTAKESKUS Rakennusinventointi

3 SISÄLLYSLUETTELO 1 Suunnittelu- ja rakennusaika 1.1 Luonnokset, pääpiirustukset ja toteutussuunnitelmat 1.2 Alkuperäiset pintamateriaalit 1.3 Alkuperäiset ikkunat, ovet ja muut täydentävät rakennusosat 2 Käyttöaika 2.1 Muutossuunnitelmat 2.2 Pintamateriaalit ja värit uusitut ja uudet rakennusosat 3 Nykytila 3.1 Dokumentointipiirustukset 3.2 Kuvaparit 3.3 Rakennusosien inventointi 4 Liitteet 4.1 Lähdeluettelo Tikkurilan kirkko, 1980-luvulla Tikkurilan kirkko, nykytilanne 3

4 1 Suunnittelu- ja rakennusaika Nykyinen seurakuntakeskus on valmistunut vuonna 1956 arkkitehtien Leena ja Kalle Niukkasen suunnitelmien mukaisesti. Rakennus pystytettiin alkujaan työkeskukseksi, johon sijoitettiin Tikkurilan kirkkosali. Rakennuksessa on teräsbetoninen pilari palkkirunko ja sen julkisivut ovat puhtaaksimuurattua tiiltä. Punatiilen lisäksi rakennusmateriaaleina on käytetty lasia ja puuta. Tikkurilan kirkko on osin kaksikerroksinen, suorakaiteen muotoinen rakennus. Lisäksi osa tiloista sijaitsee kellaritasossa. Kirkon sisätilat ovat matalia eteisaulaa ja kirkkosalia lukuunottamatta. Huonekorkeudet vaihtelevat 2,2 2,6 metrin välillä. Tikkurilan kirkossa on hyötyalaa 1542 neliömetriä. Arkkitehtien Leena ja Kalle Niukkasen käsialaa on myös Hakunilassa sijaitseva Vaaralan kirkko sekä VR:n työntekijöiden asuintalot Viertolassa. 4

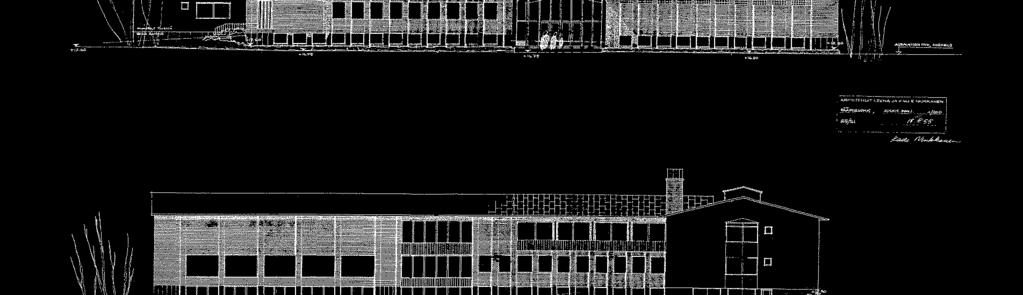

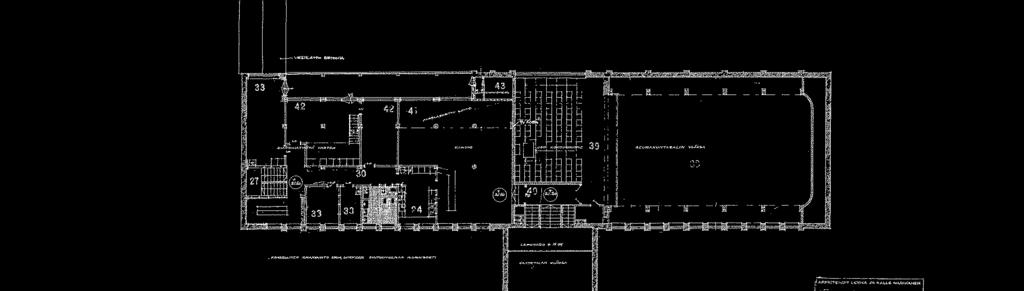

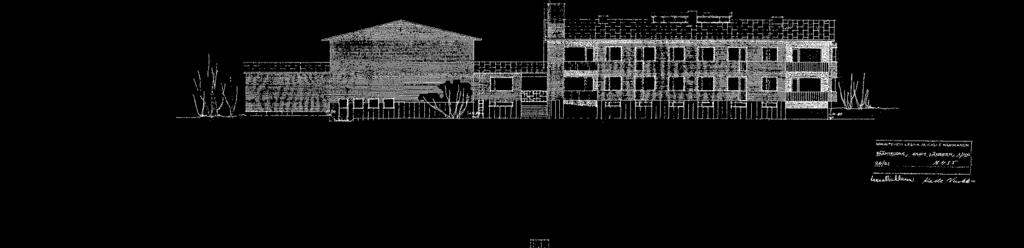

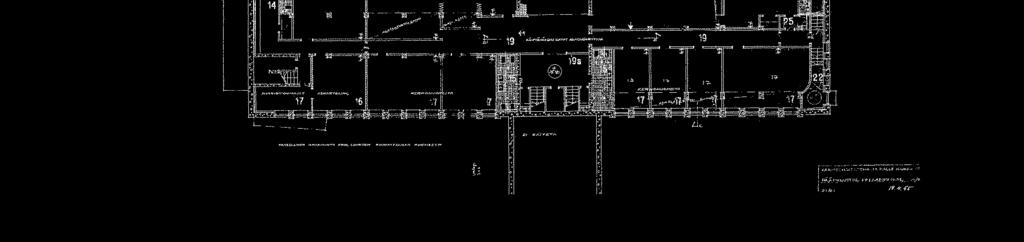

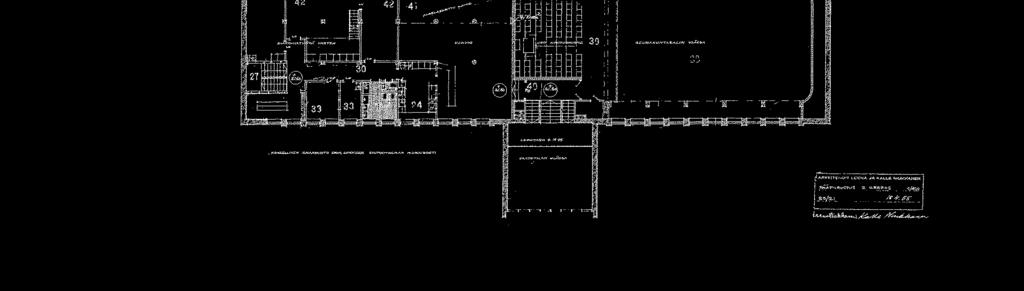

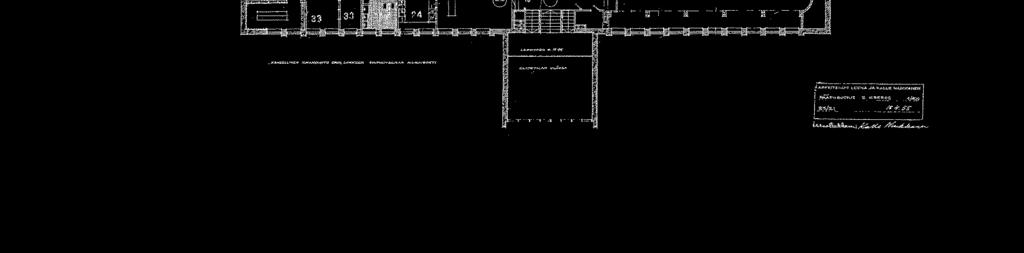

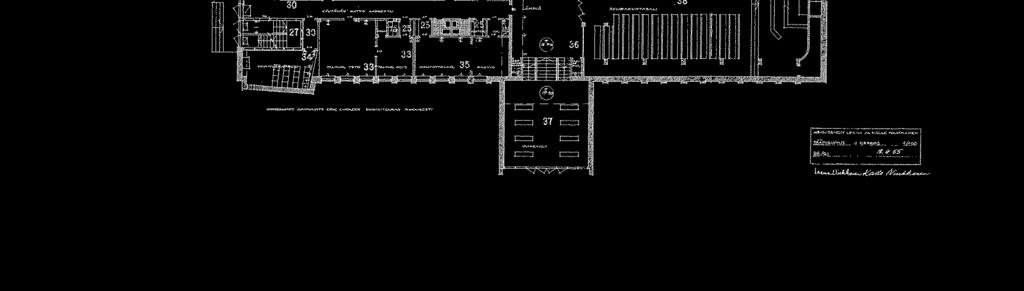

5 1 Suunnittelu- ja rakennusaika 1.1 Luonnokset, pääpiirustukset ja toteutussuunnitelmat Näkymä alttarille 1961 Näkymä kirkkosaliin

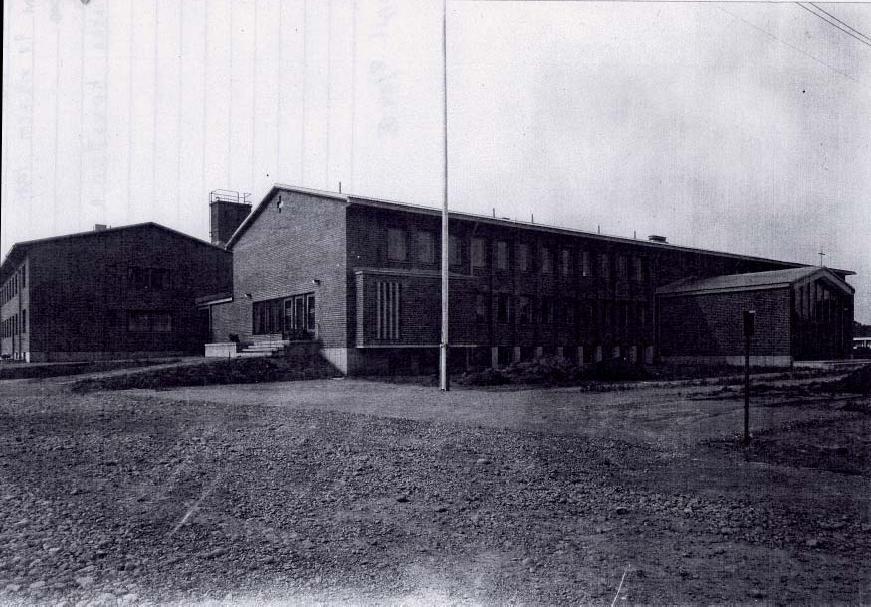

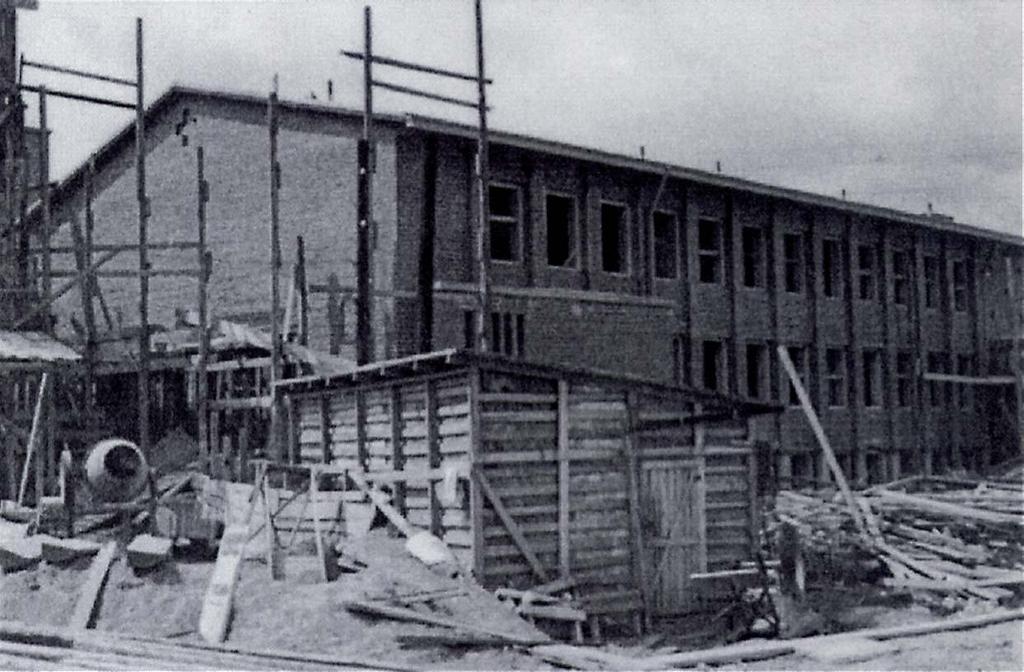

6 1 Suunnittelu- ja rakennusaika Tikkurilan kirkon rakennustyömaa Tikkurilan kirkko kuvattuna koillisesta 1957

7 1 Suunnittelu- ja rakennusaika 1.2 Alkuperäiset pintamateriaalit 7

8 1 Suunnittelu- ja rakennusaika 1.3 Alkuperäiset ikkunat, ovet ja muut täydentävät rakennusosat Ovet ja ikkunat tehdään erikoispiirustusten mukaan. Kaikki tehtaissa valmistetut puusepän työt, lukuunottamatta jalopuupintoja, öljytään kertaalleen tehtaalla. Kaikissa ikkunoissa ulkopuolella ja sisäpuolella niissä ikkunoissa, jotka liittyvät puhtaaksimuurattuihin seiniin, peitetään karmin ja seinän välinen rako holkkalistalla, joka on samaa puulaatua kuin vastaava karmi. Ote Tikkurilan seurakuntakeskuksen Rakennustyöselityksestä, Leena ja Kalle Nikkanen, VAATEAULA: Ikkunat: Tehdään 3 - kertaisesta lasista muovilistan avulla yhteenliimat tuina. Karmit ja listat tammesta. Ei puitteita eikä heloituksia. ovet: tehdään tammesta erikoispiirustuksen mukaan karmeineen ISO KOKOUSHUONE SEURAKUNTASALIN YLÄOSA LÄMPIÖ: Ikkunat: Lämpiön ja seurakuntasalin välinen ikkuna tehdään 2 - kertaiseksi muovilistan avulla yhteenliimattuna. Karmit ja listat tammesta. Ei puitteita eikä heloituksia. Ovet: Eteläpuolen ikkunat tehdään 3 - kertaisesta lasista muovilistan avulla yhteenliimattuina. Karmit ja listat tammesta. Ei puitteita eikä heloituksia. Tehdään tammesta erikoispiirustuksen mukaan karmeineen Seurakuntasalin pääportaikon, lämpiön, seurakuntasalin, toimtiuskappelin ja virasto - osan käytävän ovet 1. kerroksessa ovat jalopuuviilupäällysteisiä. VAATEAULAN YLÄOSA SEURAKUNTASALI: Ikkunat: Eteläpuolen ikkunat tehdään 3 - kertaisesta lasista muovilistan avulla yhteenliimattuina. Karmit ja listat tammesta. Ei puitteita eikä heloituksia. pohjoisenpuoleiset ikkunat ja muut lasitiili-ikkunat tehdään Insulux-tyhjiötiilistä. Lasitiili-ikkunat saumataan valkosementti laastilla. Ovet: Seurakuntasalin pääportaikon, lämpiön, seurakuntasalin, toimituskappelin ja virasto-osan käytävän ovet 1. kerroksessa ovat jalopuuviilupäällysteisiä. ISO KOKOUSHUONE: Ikkunat: Tehdään 3 - kertaisesta lasista muovilistan avulla yhteenliimat tuina. Karmit ja listat tammesta. Ei puitteita eikä heloituksia. LÄMPIÖ VAATEAULA SEURAKUNTASALI Lähde: Tikkurilan seurakuntakeskuksen Rakennustyöselitys Leena ja Kalle Nikkanen, 1955 raittiin ilman sisäänpuhallus 8

9 9

10 2 Käyttöaika Rakennuksessa on tehty korjaus- ja muutostöitä läpi käyttöajan. Erillinen kellotapuli rakennettiin vuonna Kellotapuli toteutettiin Kalle Niukkasen suunnitelmien mukaan luvulla rakennettiin tontille seurakunnan virastotalo kirkkoa vastapäätä. Oleellisemmat muutokset ovat olleet kirkkorakennuksen fasaadeissa ja kirkkorakennuksen perusteellisempi korjaus Korjaus- ja muutostyöt on tehty arkkitehti Pauli Halosen suunnitelmien mukaan. Korjaustöiden jälkeen seurakuntasali vihittiin uudelleen kirkoksi Tontilla aiemmin sijainnut toimisto- ja asuinsiipi purettiin tontilta marraskuussa

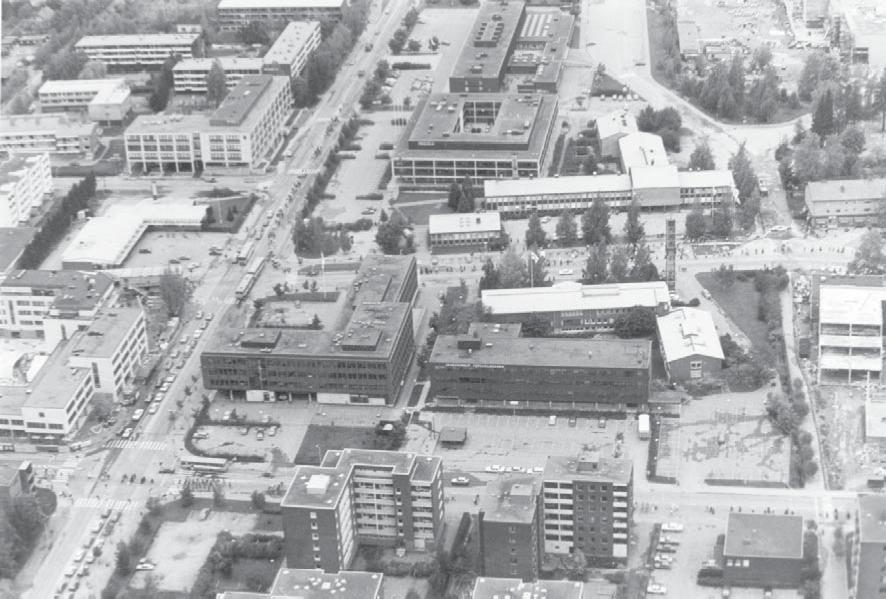

11 2 Käyttöaika 2.1 Muutossuunnitelmat Ilmakuva 1960-luvulta 11

12 2 Käyttöaika Muutos TOIMISTOTILOJA LÄMPIÖ SEURAKUNTASALI KAHVIO ISO KOKOUSHUONE SEURAKUNTASALIN YLÄOSA KAHVIO VAATEAULUA VAATEAULUAN YLÄOSA 1. KRS 1:400 Puurakenteiset ikkunat muutetaan metallirakenteisiksi 2. KRS 1:400 Puurakenteiset ikkunat muutetaan metallirakenteisiksi JULKISIVU ASEMATIELLE 1:400 Pääsisäänkäynnin ulko-oviryhmä ikkunoineen muutetaan alumiinirakenteisiksi JULKISIVU PIHALLE 1:400 Kirkkosalin 5 ikkunan ja aulan sekä parven ikkunoiden muutos alumiinirakenteisiksi 12

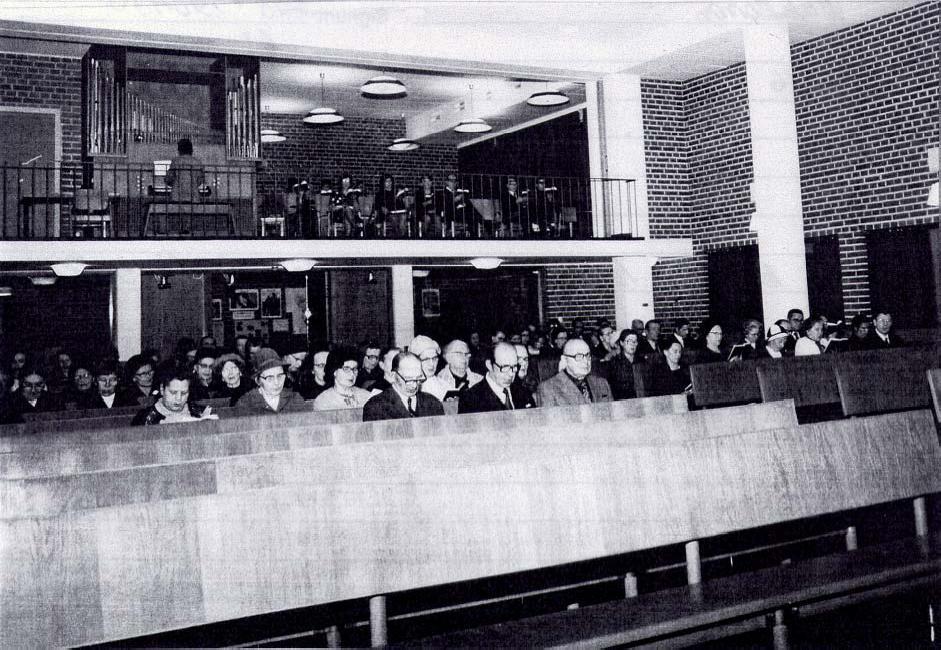

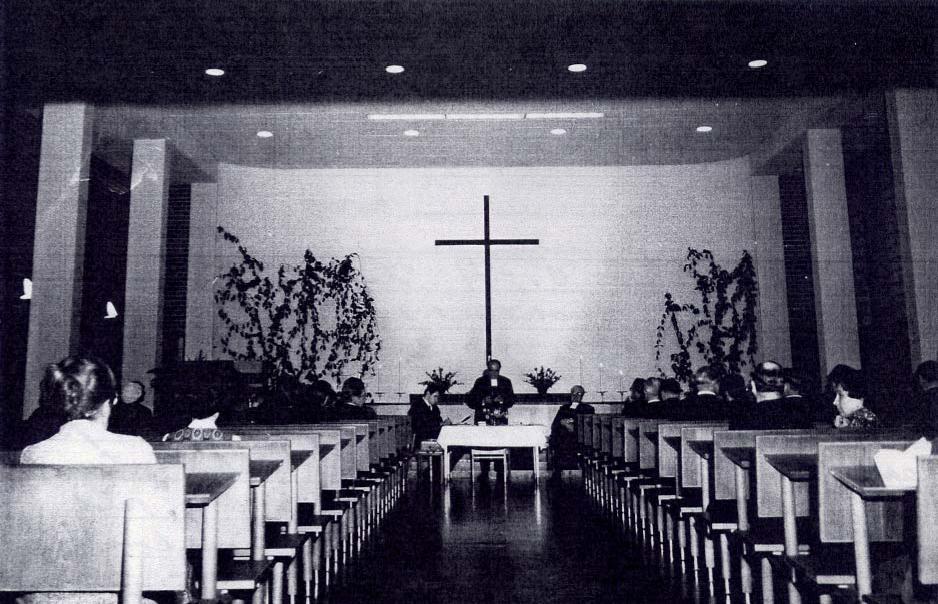

13 2 Käyttöaika Muutos Näkymä kirkkosaliin 1976 Näkymä kirkkosalin alttarille

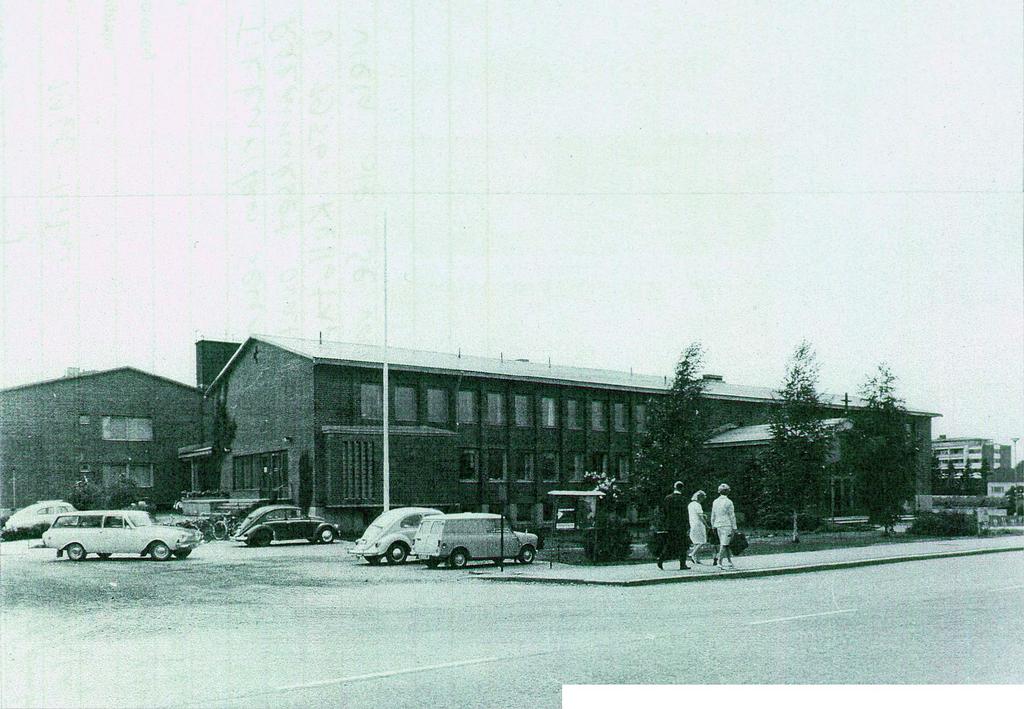

14 2 Käyttöaika Tikkurilan kirkko 1960 Tikkurilan kirkko

15 2 Käyttöaika 2.2 Pintamateriaalit ja värit Uusitut ja uudet rakennusosat 15

16 3 Nykytila Vantaan kaupungin nykyisessä asemakaavassa Tikkurilan kirkko on luokiteltu kaupunkikuvallisesti säilytettäväksi ja sitä elävöittäväksi rakennukseksi. Arkkitehtuuriltaan merkityksellisimpiä tiloja rakennuksessa ovat sisääntulo / porrashuone, aula, kirkkosali ja pieni kappeli. Kirkkosalin urkuparven alla sijaitseva takatila on alunperin ollut sisääntuloon ilman väliseiniä liittynyt aula, lämpiö. Nykyisin takatila on erotettu kirkkosalista lasiseinällä. Kirkon lisäksi rakennuksesta löytyy neuvotteluhuone pienkeittiöineen ja Vanda svenska församlingin toimitilat. Toisessa kerroksessa on seurakuntasali-kahvio ja lasten päiväkerhotiloja. Rakennuksen kellarikerroksessa sijaitsee sakasti, päiväkerhotiloja sekä aikuisten, nuorten ja partiolaisten kerhohuoneita. Muutosten myötä tilojen rytmiikka on muuttunut ja symmetria kadonnut. Alkuperäisen 1950-luvun arkkitehtuurin selkeä ja yksinkertainen tilaratkaisu on paikoin hävinnyt ja hämärtynyt. 16

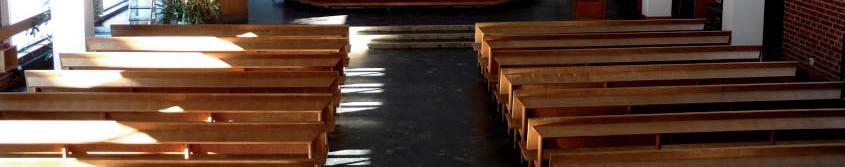

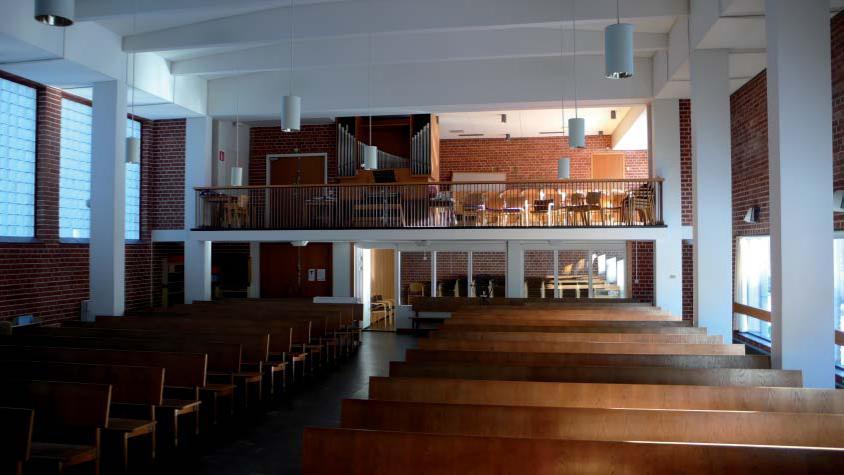

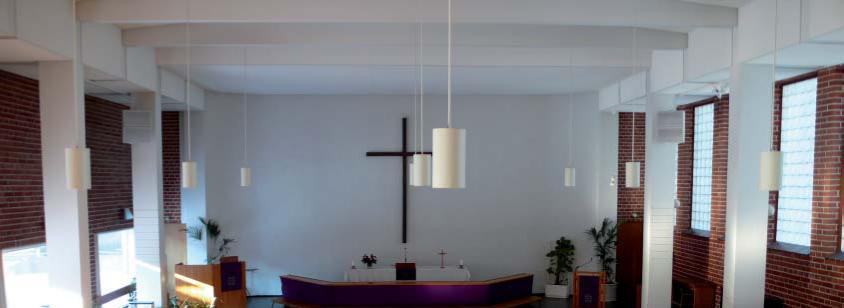

17 3 Nykytila 3.1 Dokumentointipiirustukset Näkymä alttarille Näkymä kirkkosaliin 17

18 3 Nykytila JULKISIVU POHJOISEEN 1:200 LEIKKAUS A-A 1:200 LEIKKAUS B-B 1:200 18

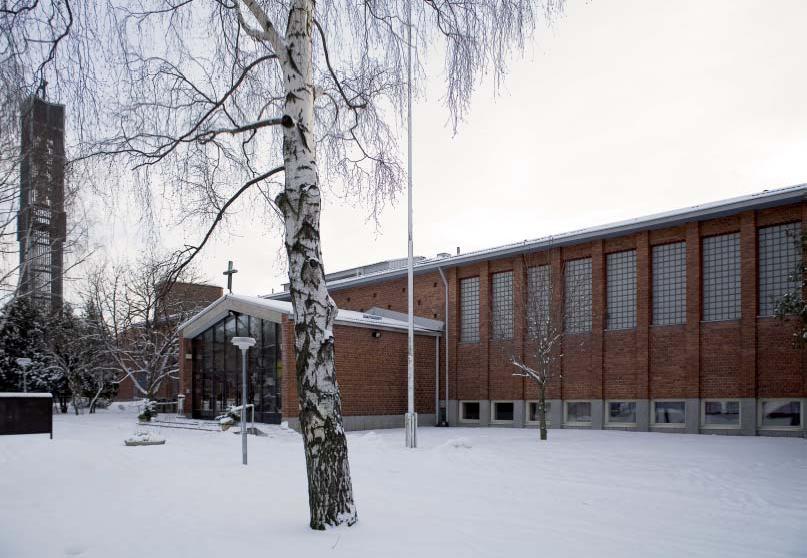

19 3 Nykytila JULKISIVU ETELÄÄN 1:400 Näkymä Asematieltä, nykytilanne JULKISIVU LÄNTEEN 1:400 JULKISIVU ITÄÄN 1:400 Näkymä kohti kirkon sisäänkäyntiä 19

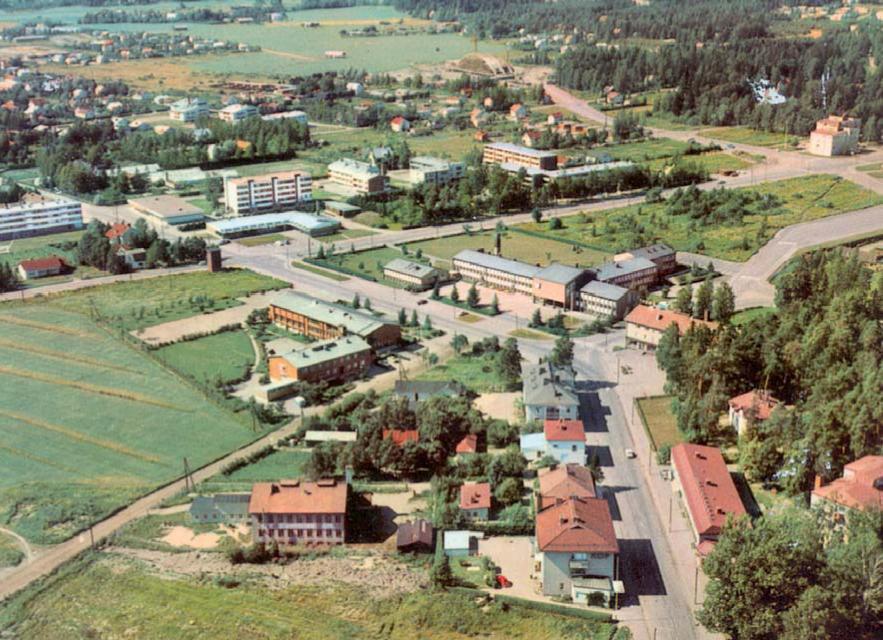

20 3 Nykytila 3.2 Kuvaparit ASEMAPIIRROS 1:1000 Alkuperäinen suunnitelma 1956 Ilmakuva, 1960-luvulla Unikkotie 20 ASEMAPIIRROS 1:1000 Nykytilanne Asematie Ilmakuva, nykytilanne

21 3 Nykytila ASKARTELU KERHOHUONEITA SEURUSTELUTILA RIPPIKOULUSALI SAKARISTO ASKARTELU KERHOHUONEITA AULA KERHOHUONEITA KELLARI 1:200 1:400 Alkuperäinen suunnitelma Alkuperäinen suunnitelma LEIKKITILA LEIKKITILA KERHOHUONE TAKKAHUONE KERHOHUONE KERHOHUONE SAKASTI AULA KERHOHUONEITA KERHOHUONE olennaisesti muuttunut vähäisiä muutoksia KELLARI 1:400 Nykytilanne KELLARI 1:200 Nykytilanne 21

22 3 Nykytila VIRASTO ARKISTO VIRASTOKERROS LÄMPIÖ SEURAKUNTASALI KAPPELI TOIMISTO NEUVOTTELU KRS 1:200 Alkuperäinen suunnitelma 1. KRS 1:400 Alkuperäinen suunnitelma VAATEAULA KANSLIA TSTO TSTO TOIMITILAT NEUVOTTELUTILA TAKATILA SEURAKUNTASALI KAPPELI TOIMISTO TSTO TSTO TSTO olennaisesti muuttunut vähäisiä muutoksia 1. KRS 1:400 Nykytilanne 1. KRS 1:200 Nykytilanne VAATEAULA 22

23 KAHVIO ISO KOKOUSHUONE SEURAKUNTASALIN YLÄOSA KÄYTÄVÄ LEPOTASO 2. KRS 1: Alkuperäinen suunnitelma 1:400 Alkuperäinen suunnitelma VAATEAULAN YLÄOSA PÄIVÄKERHOTILA PÄIVÄKERHOTILA KAHVIO PARVI SEURAKUNTASALIN YLÄOSA AULA KÄYTÄVÄ LEPOTASO olennaisesti muuttunut vähäisiä muutoksia 2. KRS 1:400 Nykytilanne 2. KRS 1:200 Nykytilanne VAATEAULAN YLÄOSA 23

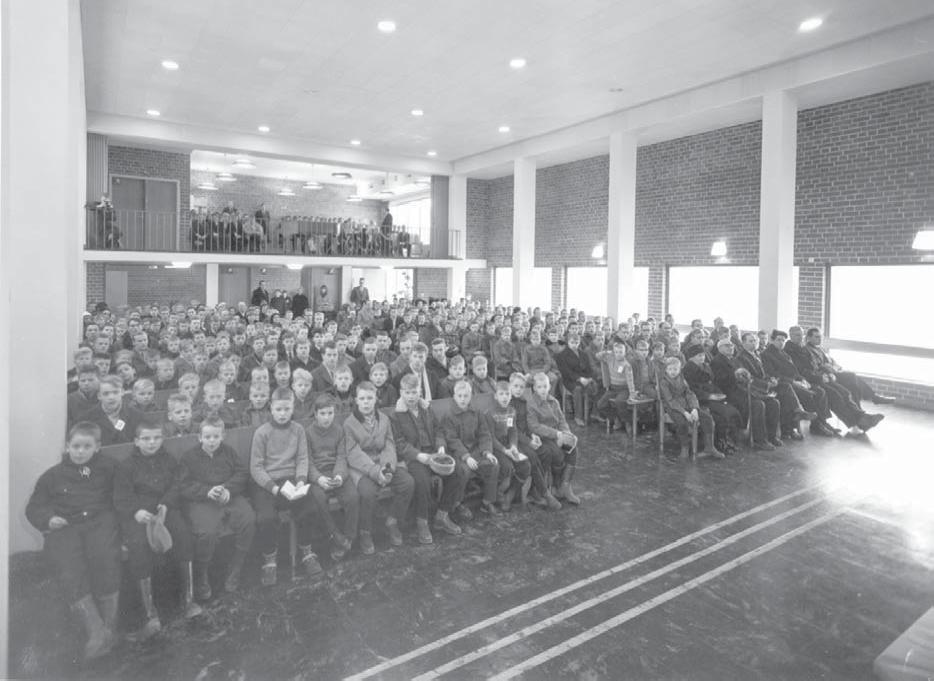

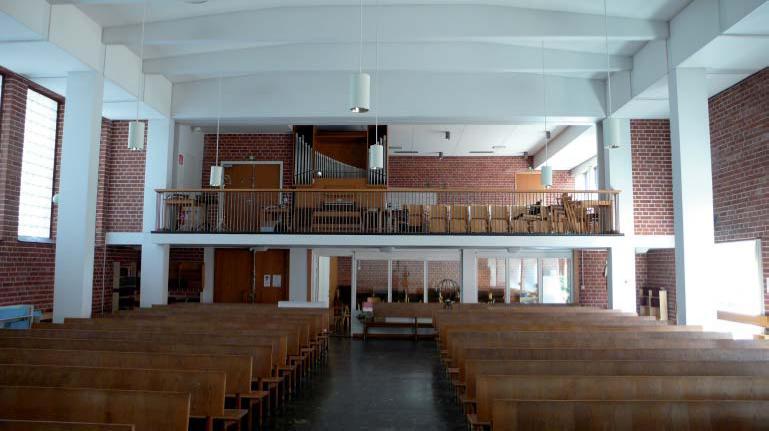

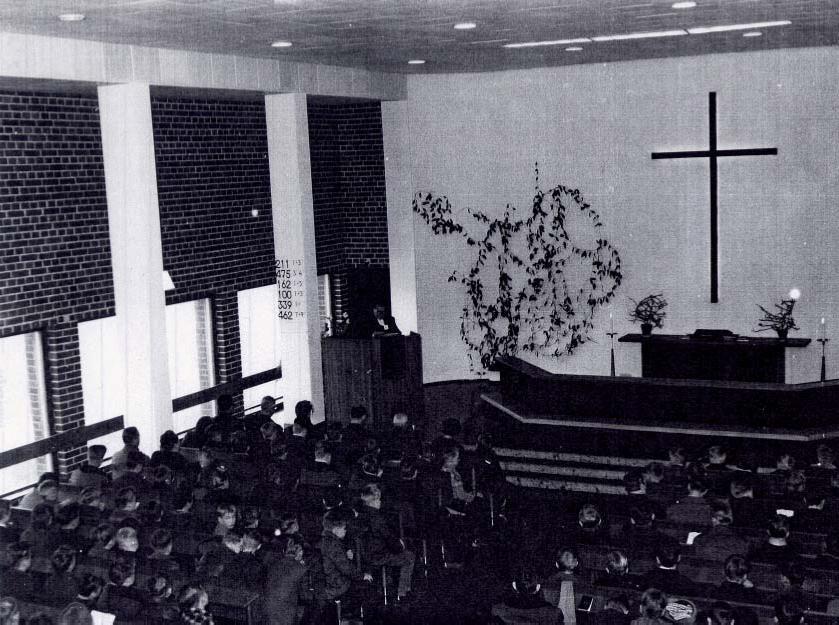

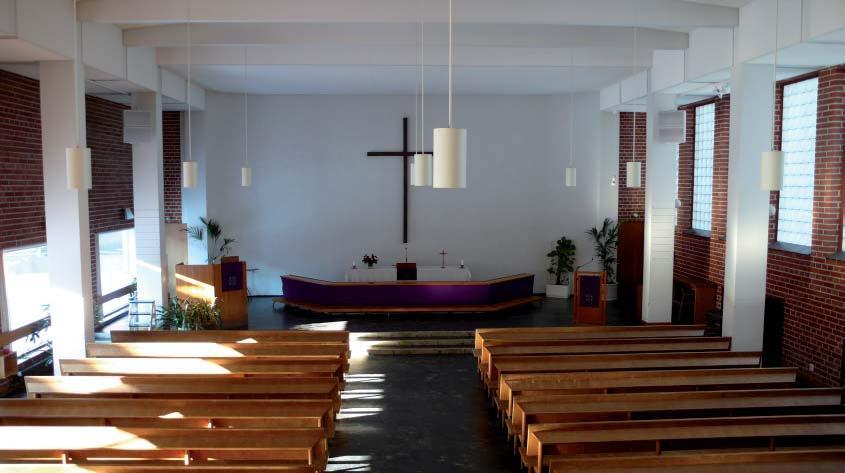

24 3 Nykytila Kirkkosali, 1961 Kirkkosali, nykytilanne 24 Kristillinen poikakokous Tikkurilassa, 1961 Näkymä alttarilta, nykytilanne

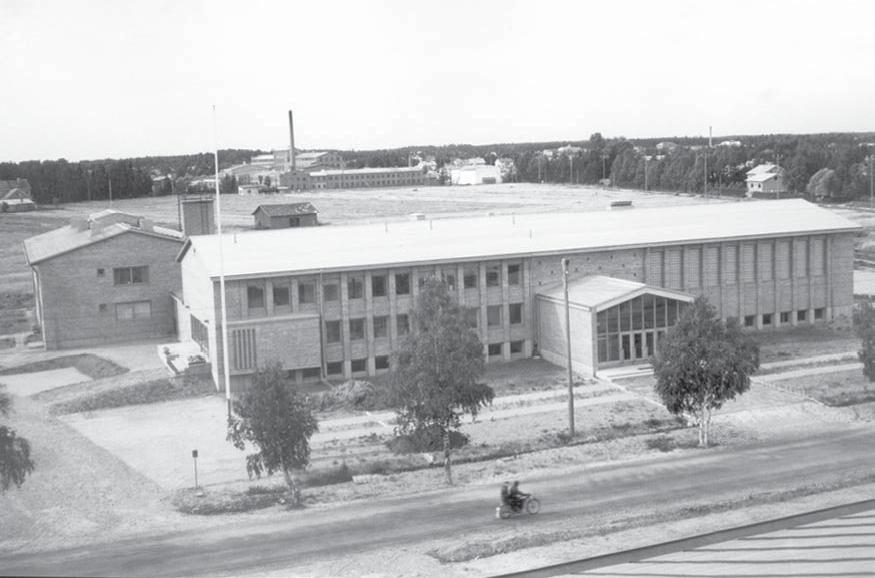

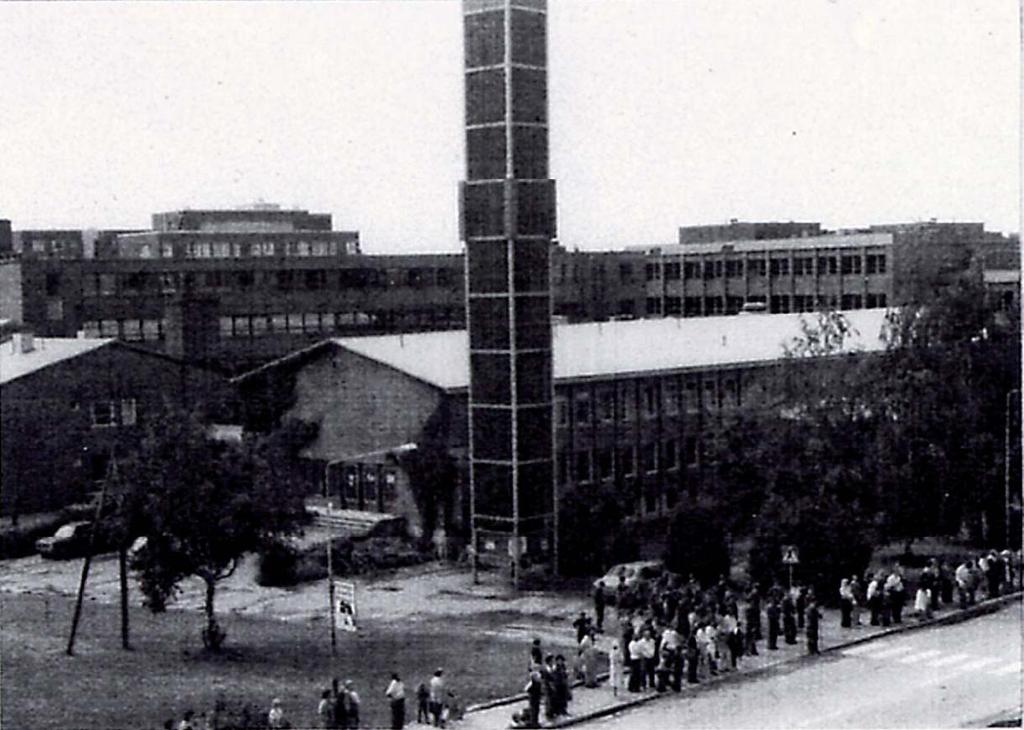

25 3 Nykytila Tikkurilan kirkko, 1957 Tikkurilan kirkko sisäänkäynti, nykytilanne Tikkurilan kirkko, 1976 Tikkurilan kirkko, nykytilanne 25

26 3 Nykytila 3.3 Rakennusosien inventointi IKKUNAT JA ULKO - OVET: Tikkurilan kirkossa ja seurauntakeskuksessa on alkuperäisiä avattavia puuikkunoita, uudempia puuikkunoita, teräsrakenteisia ikkunoita ja uudempia pääosin kiinteitä alumiinirakenteisia ikkunoita. Lisäksi on joitain kiinteitä tammipuisia ikkunoita. Eteläsivulla kellarin ikkunoiden edessä autohallia vasten on lasikatoksella katettu syvennys. Alkuperäisiä puuikkunoita on mm. huoltomaalattu ja joitain umpiolaseja vaihdettu. Julksivuissa on lisäksi ikkunoina toimivia lasitiilimuurauksia. KAHVIO PARVI KIRKKOSALIN YLÄOSA Ulko-ovet ovat alumiinirunkoisia umpiovia tai lasiovia. Lasit ovat päädyissä 2-kertaisia umpiolasielementtejä ja vaateaulan ulko-ovissa on 3-kertaisia umpiolasielementtejä. Ulko-ovia on yhteensä 9 kpl ja ne sijaitsevat rakennuksen päädyissä ja vaateaulassa. Ovissa on ovipumput. Osa pintaheloista ja saranoista on messinkiä. Ovissa on sähkölukot. VAATEAULAN YLÄOSA KUNTOTUTKIMUS 2004: 2. KRS 1:400 Nykytilanne Puurakenteiset ikkunat ja kaksi teräsrakenteista ikkunaa ovat pääosin välttävässä tai tyydyttävässä kunnossa. Ikkunoiden ulkopinnat ovat kuluneet ja niissä on paikoin pintalahoa. Ikkunoiden toimivuus on välttävä. Vesipellitysten kallistukset ovat riittämättömät ja vesipeltien pinnat huonossa kunnossa. Ikkunoiden ulkoseinäliittymät on tehty puulistoituksin, jotka ovat huonossa kunnossa. Alumiinirunkoiset kiinteät umpiolasi-ikkunat ovat pääosin hyvässä tai tyydyttävässä kunnossa. Yksi kirkkosalin lasi on himmeä, mutta muut ovat kirkkaita ja ehjiä. Ikkunoiden ulkoseinäliittymissä olevat tiivistyskittaukset ovat heikossa kunnossa. Kovettuneet kitit sisältävät asbestia. Myös vesipellitysten kallistukset ovat osin riittämättömät, kiinitykset puutteellisisa ja limitykset epätiiviitä. Ulko-ovet ovat alumiinirakenteisia ikkunaovia, joiden kunto on hyvä tai tyydyttävä. Alumiiniosien pinnoissa on paikoin kulumisjälkiä ja tiivistyksissä tai säädöissä on puutteita. Vuoden 2004 kuntotuktkimuksessa ehdotetaan puu - ja teräsrakenteisten ikkunoiden uusimista. Samalla uusitaan vesipellitykset riittävän kalteviksi. Alumiini-ikkunat ovat vielä kunnostettavissa. Vähimmäiskorjauksena suositellaan, että alumiini-ikkunoiden liittyminen kittaukseen uusitaan. Vanhat kitit poistetaan asbestityönä. Vesipellit uusitaan ja parannetaan niiden liittymiä ja kallistuksia. Alumiinirakenteiset ulko-ovet kunnostetaan ja liittymien asbestipitoiset kittauset uusitaan kuten ikkunoissa. KAPPELI 1. KRS 1:400 Nykytilanne TOIMITILAT NEUV. TAKATILA VAATEAULA KIRKKOSALI Kirkkosalin ja ruotsalaisen seurakunnan lasitiilimuurausten kunto vaihtelee heikosta tyydyttävään. Kirkkosalin lasitiilimuurausten teräskehysten maalipinnat ovat kuluneet ja pari yksittäistä tiiltä on rikki. Saumausten kunto on tyydyttävä. Kappelin lasitiilimuurausten välissä olevien betonisten pystypilarien kunto on erittäin heikko. Kirkkosalin lasitiilimuuraukset uusitaan ja kappelin lasitiilimuuraukset ja niiden väliset betonipilarit puretaan ja uusitaan. PÄIVÄKERHOTILOJA SEURUSTELU KERHOHUONEITA Lähde: Tikkurilan kirkon Kuntotutkimus, Optiplan, 2004 SAKARISTO AULA KERHOHUONEITA 26 KELLARI 1:400 Nykytilanne

27 4 Lähdeluettelo Kuvalähdeluettelo: Kaikki piirustukset ja työselitykset Vantaan Seurakuntayhtymän Kiinteistöosaston arkistosta. Asiantuntijamestarit Oy Tikkurilan kirkon, Korson kirkon, asuinrakennuksen, Jokivarren seurakuntakodin, Itä-Hakkilan kirkon ja Ylästön seurakuntatalon työselitys. Halonen Pauli Pääpiirustukset. Muutostyö. Tikkurilan kirkko. Halonen Pauli Pääpiirustukset. Muutostyö. Tikkurilan kirkko. Halonen Pauli Pääpiirustukset. Muutostyö. Tikkurilan kirkko. Halonen Pauli Pääpiirustukset. Muutostyö. Tikkurilan kirkko. Kokko Seppo Pääpiirustukset. Muutostyö. Tikkurilan kirkko. Luukkanen Pertti Pääpiirustukset. Muutostyö. Tikkurilan kirkko. Niukkanen Leena ja Kalle Rakennustyöselitys. Seurakuntatyön keskus, Tikkurila Niukkanen Leena ja Kalle Huoneselitys. Seurakuntatyön keskus, Tikkurila Niukkanen Leena ja Kalle Maalaustyöselitys. Seurakuntatyön keskus, Tikkurila Niukkanen Leena ja Kalle Pääpiirustukset. Muutostyö. Seurakuntatyön keskus, Tikkurila Kaikki kuvat Vantaan kaupunginmuseon kokoelmista. Holopainen Viljo ja Leppänen Lauri Tikkurilan kirkon rakennustyömaa Asematiellä. Mannelin Mauno Kirkko kuvattuna koillisesta Mannelin Mauno Kristillinen poikakokous Nupponen Anna-Liisa Tikkurilan siniset -partio. 325: Nupponen Anna-Liisa.1960?. Seurakunnan tilaisuus. 325: Nupponen Anna-Liisa Piispan tarkastus. 325: Nupponen Anna-Liisa Tikkurilan kirkossa laulutilaisuus. 325: Nupponen Anna-Liisa Paraatikuva. 325: Nupponen Anna-Liisa. Opettajia Tikkurilan kirkko, Liesmaa. 325: Nupponen Anna-Liisa Oikealla Tikkurilan kirkko. 325: Yrjänä Ari luku. Tikkurilan seurakuntakeskus. 830: Optiplan Oy Tikkurilan kirkko. Kuntotutkimus, rakennustekniikka, LVI-tekniikka. Suomen Arkkitehtiliitto ja Vantaan seurakunnat Tikkurilan kirkon ja seurakuntakeskuksen arkkitehtuurikilpailu. Kilpailuohjelma. Vantaan seurakunnat Tikkurilan kirkon ja seurakuntakeskuksen hankesuunnitelma. Vantaan seurakuntayhtymän kiinteistöosaston arkisto Tikkurilan kirkon perustusten korjausten urakkasopimus liitteineen. 27
