MOOTTORISAHALLA TYÖSKENTELY

Transkriptio

1 MOOTTORISAHALLA TYÖSKENTELY

2 Mootorisahan turvallisuus Takapotkusuoja ja ketjujarru

3 Mootorisahan turvallisuus Takapotkusuoja ja ketjujarru Turvaliipaisin

4 Mootorisahan turvallisuus Takapotkusuoja ja ketjujarru Turvaliipaisin Ketjusieppo

5 Mootorisahan turvallisuus Takapotkusuoja ja ketjujarru Turvaliipaisin Ketjusieppo Oikean käden suoja

6 Mootorisahan turvallisuus Takapotkusuoja ja ketjujarru Turvaliipaisin Ketjusieppo Oikean käden suoja Virtakatkaisin

7 Mootorisahan turvallisuus Takapotkusuoja ja ketjujarru Turvaliipaisin Ketjusieppo Oikean käden suoja Virtakatkaisin Tehokas tärinänvaimennus

8 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet

9 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero

10 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero Viiltosuojatut housut

11 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero Viiltosuojatut housut Turvasaappaat viiltosuojalla ja teräskuppikärjellä

12 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero Viiltosuojatut housut Turvasaappaat viiltosuojalla ja teräskuppikärjellä Turvakäsineet

13 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero Viiltosuojatut housut Turvasaappaat viiltosuojalla ja teräskuppikärjellä Turvakäsineet Varustevyö

14 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero Viiltosuojatut housut Turvasaappaat viiltosuojalla ja teräskuppikärjellä Turvakäsineet Varustevyö Ensiapupakkaus

15 Turvavarusteet metsään Kypärä jossa visiiri ja kuulonsuojaimet Metsurin pusero Viiltosuojatut housut Turvasaappaat viiltosuojalla ja teräskuppikärjellä Turvakäsineet Varustevyö Ensiapupakkaus Puhelin tai vastaava yhteydenottoväline

16 Moottorisahan käynnistäminen Kaksi turvallista tapaa:

17 Moottorisahan käynnistäminen Kaksi turvallista tapaa: Maassa Aseta oikea jalka takakahvan päälle Tue saha vasemmalla kädellä etukahvasta maata vasten. Vedä saha käyntiin oikealla kädellä.

18 Moottorisahan käynnistäminen Kaksi turvallista tapaa: Maassa Saha jalkojen välissä Laita takakahva jalkojen väliin. Pidä etukahvasta kiinni vasemmalla kädellä käsi suorana. Vedä saha käyntiin oikealla kädellä.

19 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Pidä vasemman käden peukalo etukahvan alla.

20 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski

21 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski Pidä saha lähellä itseäsi

22 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski Pidä saha lähellä itseäsi Tasapaino

23 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski Pidä saha lähellä itseäsi Tasapaino Taivutetut polvet

24 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski Pidä saha lähellä itseäsi Tasapaino Taivutetut polvet Liikkuessa, aktivoi ketjujarru.

25 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski Pidä saha lähellä itseäsi Tasapaino Taivutetut polvet Liikkuessa, aktivoi ketjujarru. Kuljetuksessa, käytä teräsuojaa.

26 Perussäännöt sahan käsittelyyn Tukeva peukalo-ote Takapotkuriski Pidä saha lähellä itseäsi Tasapaino Taivutetut polvet Liikkuessa, aktivoi ketjujarru. Kuljetuksessa, käytä teräsuojaa. Turvallinen välimatka

27 Takapotkuvaara Takapotkuvaaraalue Vältä käyttämästä laipan kärjen yläosaa.

28 Takapotkuvaara Takapotkuvaaraalue Vältä käyttämästä laipan kärjen yläosaa. Takapotkuvaara on suurimmillaan karsintavaiheessa

29 Takapotkuvaara Takapotkuvaaraalue Vältä käyttämästä laipan kärjen yläosaa. Takapotkuvaara on suurimmillaan karsintavaiheessa Varo etenkin alakarsintaa suorittaessa

30 Takapotkuvaara Takapotkuvaaraalue Vältä käyttämästä laipan kärjen yläosaa. Takapotkuvaara on suurimmillaan karsintavaiheessa Varo etenkin alakarsintaa suorittaessa Pistosahausta suorittaessa

31 Takapotkuvaara Takapotkuvaaraalue Vältä käyttämästä laipan kärjen yläosaa. Takapotkuvaara on suurimmillaan karsintavaiheessa Varo etenkin alakarsintaa suorittaessa Pistosahausta suorittaessa Varo sahattavan kohteen alla olevia oksia tai runkoja jotka saattavat aiheuttaa takapotkun.

32 Yksin työskentely Vältä yksin työskentelyä!

33 Yksin työskentely Vältä yksin työskentelyä! Yksin työskennellessä, kerro jollekin missä olet.

34 Yksin työskentely Vältä yksin työskentelyä! Yksin työskennellessä, kerro jollekin missä olet. Merkitse työskentelypaikka/-reitti esimerkiksi kartalle.

35 Yksin työskentely Vältä yksin työskentelyä! Yksin työskennellessä, kerro jollekin missä olet. Merkitse työskentelypaikka/-reitti esimerkiksi kartalle. Pidä puhelin mukana!

36 Yksin työskentely Vältä yksin työskentelyä! Yksin työskennellessä, kerro jollekin missä olet. Merkitse työskentelypaikka/-reitti esimerkiksi kartalle Pidä puhelin mukana! Ota yhteyttä tasavälein.

37 Yksin työskentely Vältä yksin työskentelyä! Yksin työskennellessä, kerro jollekin missä olet. Merkitse työskentelypaikka/-reitti esimerkiksi kartalle Pidä puhelin mukana! Ota yhteyttä tasavälein. Pidä kulkuneuvo mahdollisimman lähellä.

38 Yksin työskentely Vältä yksin työskentelyä! Yksin työskennellessä, kerro jollekin missä olet. Merkitse työskentelypaikka/-reitti esimerkiksi kartalle Pidä puhelin mukana! Ota yhteyttä tasavälein. Pidä kulkuneuvo mahdollisimman lähellä. Työskentele turvallisesti.

39 Puun kaato Turvaetäisyys: Vähintään kaksi kertaa puun pituus!

40 Puun kaato Puun kaatosuuntaan vaikuttavat tekijät: Rakennukset, sähköpuhelinlinjat, tiet.

41 Puun kaato Puun kaatosuuntaan vaikuttavat tekijät: Rakennukset, sähköpuhelinlinjat, tiet. Puun pituus, muoto ja koko

42 Puun kaato Puun kaatosuuntaan vaikuttavat tekijät: Rakennukset, sähköpuhelinlinjat, tiet. Puun pituus, muoto ja koko Puun- ja maaston kaltevuus

43 Puun kaato Puun kaatosuuntaan vaikuttavat tekijät: Rakennukset, sähköpuhelinlinjat, tiet. Puun pituus, muoto ja koko Puun- ja maaston kaltevuus Tuulen suunta, laho ja muut vauriot

44 Puun kaato Valmistelu: Raivaa aluskasvillisuus Raivaa aina puun ympäriltä sekä kaatosuunnasta aluskasvillisuus pois.

45 Puun kaato Valmistelu: Raivaa aluskasvillisuus Poistumisreitti Valmistele itsellesi poistumisreitti. Poimi oksat ja muut esteet pois. Kaada pois puskat ja pienemmät puut 45 takaviistoon kaadettavasta puusta molempiin suuntiin.

46 Puun kaato Valmistelu: Raivaa aluskasvillisuus Poistumisreitti Karsi alaoksat pois Käytä vetävää ketjua (Laipan alapuolta). Käytä runkoa suojana itsesi ja sahan välissä. Älä karsi olkapääkorkeutta korkeammalta.

47 Suunnattu kaato Suuntaus Käytä sahassa olevaa suuntamerkkiä avuksesi, tähtää maastossa kauempana olevaan kohteeseen.

48 Suunnattu kaato Avoin kaatolovi: 1. Yläsahauksen kulma n.60

49 Suunnattu kaato Avoin kaatolovi: 1. Yläsahauksen kulma n Alasahauksessa sama kulma kuin kaatosahauksessa.

50 Suunnattu kaato Avoin kaatolovi: 1. Yläsahauksen kulma n Alasahauksessa sama kulma kuin kaatosahauksessa. 3. Kaatosahaus vähän kaatoloven pohjan yläpuolella (< 5 cm).

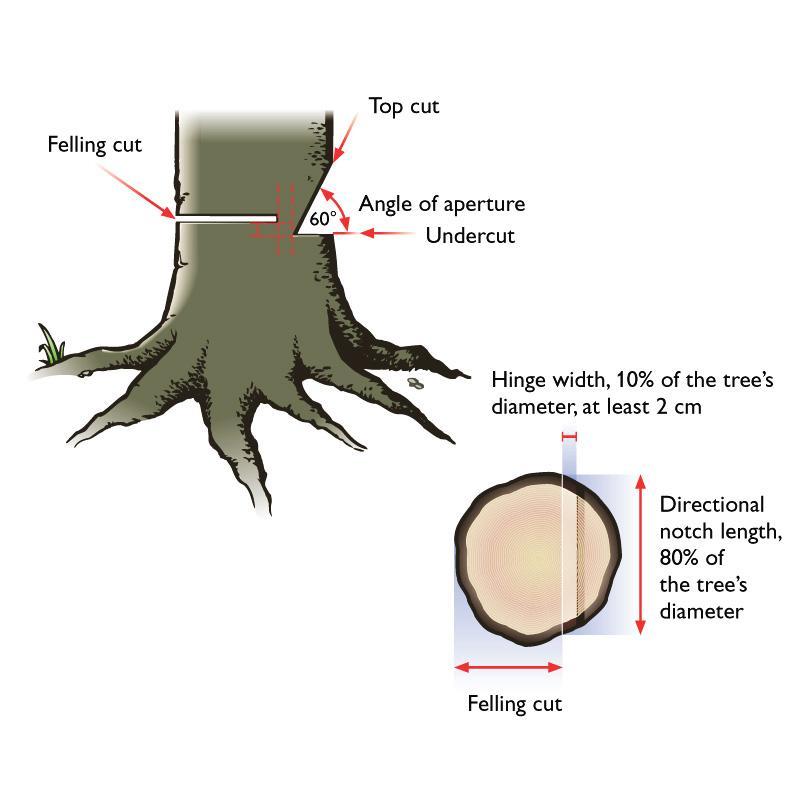

51 Suunnattu kaato Avoin kaatolovi: Pitopuu (sarana) - Suuntaa puun haluttuun suuntaan. - Toimii saranana. - Tulee olla tasapaksu. - Leveys 80% puun halkaisijasta. - Paksuus 10% puun halkaisijasta

52 Suunnattu kaato Halkaisijaltaan sahan laippaa pienemmät puut: Sahaa suoraan kaatoloven suuntaisesti käyttäen joko vetävää tai työntävää ketjua.

53 Suunnattu kaato Halkaisijaltaan sahan laippaa pienemmät puut: Sahaa suoraan kaatoloven suuntaisesti käyttäen joko vetävää tai työntävää ketjua. Sahaa kunnes saat kiilan tai kaatoraudan loveen.

54 Suunnattu kaato Halkaisijaltaan sahan laippaa pienemmät puut: Sahaa suoraan kaatoloven suuntaisesti käyttäen joko vetävää tai työntävää ketjua. Sahaa kunnes saat kiilan tai kaatoraudan loveen. Varmistu että pitopuu on kauttaaltaan tasapaksu.

55 Suunnattu kaato Halkaisijaltaan laipan pituutta suuremmat puut: Tee pistosahaus: Sahaa pisto sopivaan pitopuupaksuuteen kaatoloven suuntaisesti. Sahaa suoraan taaksepäin suunnilleen terälevyn pituuden verran jotta et osu pitopuuhun sahaessasi seuraavaa vaihetta.

56 Suunnattu kaato Halkaisijaltaan laipan pituutta suuremmat puut : Tee pistosahaus: Sahaa rungon ympäri: Kiertäessäsi rungon ympäri työnnä kiila tai kaatorauta rakoon ennen kuin kaatosahaus on valmis.

57 Suunnattu kaato Halkaisijaltaan laipan pituutta suuremmat puut : Tee pistosahaus: Sahaa rungon ympäri: Kiertäessäsi rungon ympäri työnnä kiila tai kaatorauta rakoon ennen kuin kaatosahaus on valmis. Huolehdi että pitopuu jää kauttaaltaan yhtä paksuksi.

58 Kaadonsuuntauksen apuvälineet Jalkakaatorauta

59 Kaadonsuuntauksen apuvälineet Jalkakaatorauta Iskukaatorauta (yhdistelmäkaatorauta)

60 Kaadonsuuntauksen apuvälineet Jalkakaatorauta Iskukaatorauta (yhdistelmäkaatorauta) Kaatorauta

61 Kaadonsuuntauksen apuvälineet Jalkakaatorauta Iskukaatorauta (yhdistelmäkaatorauta) Kaatorauta Kaatokiila

62 Perääntymistie Sahaa perääntymistiellä esteenä olevat pensaat ja pienet puut, noin 45 o puun takaa molempiin suuntiin. Raivaa maasta oksat ja muut esteet.

63 Perääntymistie Sahaa perääntymistiellä esteenä olevat pensaat ja pienet puut, noin 45o puun takaa molempiin suuntiin. Raivaa maasta oksat ja muut esteet. Puun kaatuessa pysy sen takana. Poistu rauhallisesti noin 45 o poispäin puun kaatumissuunnasta.

64 Perääntymistie Sahaa perääntymistiellä esteenä olevat pensaat ja pienet puut, noin 45o puun takaa molempiin suuntiin. Raivaa maasta oksat ja muut esteet. Puun kaatuessa seiso sen takana. Poistu rauhallisesti noin 45 o poispäin puun kaatumissuunnasta. Seuraa puun käyttäytymistä sen kaatuessa.

65 Konkelonlaukaiseminen Älä koskaan jätä latvastaan roikkumaan jäänyttä puuta (konkelo) merkitsemättä tai vartioimatta jos sinun on haettava välineitä tai apua!

66 Konkelonlaukaiseminen Konkelon laukaiseminen Puun pyörittäminen

67 Konkelonlaukaiseminen Konkelon laukaiseminen Puun pyörittäminen

68 Konkelonlaukaiseminen Konkelon laukaiseminen Puun pyörittäminen

69 Konkelonlaukaiseminen Konkelon laukaiseminen Puun pyörittäminen Tyven siirtäminen taaksepäin

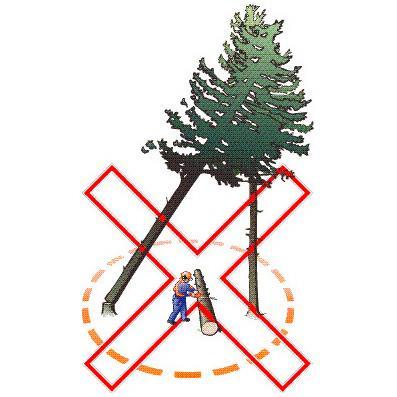

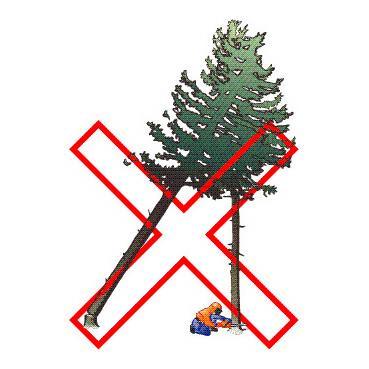

70 Konkelonlaukaiseminen Varoitus! Älä kaada toista puuta konkelossa olevan puun päälle.

71 Konkelonlaukaiseminen Varoitus! Älä kaada toista puuta konkelossa olevan puun päälle. Älä yritä kaataa puuta jossa konkelo on kiinni.

72 Konkelonlaukaiseminen Varoitus! Älä kaada toista puuta konkelossa olevan puun päälle. Älä yritä kaataa puuta josta konkelo on kiinni. Älä työskentele konkelossa olevan puun vaaravyöhykkeellä.

73 Karsinta Perussäännöt: Hyvä työskentelykorkeus: Vyötärön ja polvien korkeuden välillä.

74 Karsinta Perussäännöt: Hyvä työskentelykorkeus: Vyötärön ja polvien korkeuden välillä. Tukeva työskentelyasento: Seiso jalat leveällä ja saha lähellä vartaloasi.

75 Karsinta Perussäännöt: Hyvä työskentelykorkeus: Vyötärön ja polvien korkeuden välillä. Tukeva työskentelyasento: Seiso jalat leveällä ja saha lähellä vartaloasi. Älä nosta turhaa painoa: Lepuuta sahaa rungolla ja vartaloasi vasten.

76 Karsinta Perussäännöt: Hyvä työskentelykorkeus: Vyötärön ja polvien välissä.. Tukeva työskentelyasento: Seiso jalat leveällä ja saha lähellä itseäsi. Älä nosta turhaa painoa: Lepuuta sahaa rungolla ja vartaloasi vasten.. Liikkuminen: Pidä runko itsesi ja sahan välissä tai aktivoi ketjujarru.

77 Karsinta Perussäännöt: Takapotkuvaara: Älä käytä laipan kärkeä.

78 Karsinta Perussäännöt: Takapotkuvaara: Älä käytä laipan kärkeä. Varo rungon alla olevia oksia.

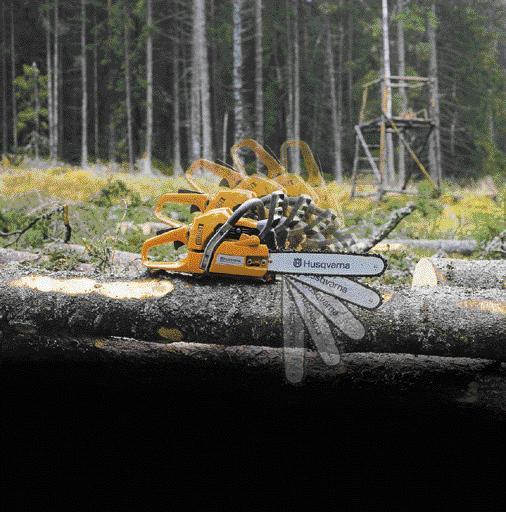

79 Karsinta Vipuamismenetelmä: Sopiva menetelmä ohuehkoille ja keskikokoisille oksille.

80 Karsinta Vipuamismenetelmä: Karsintamenetelmä, vaiheittain 1-6

81 Karsinta Vipuamismenetelmä: Ensimmäinen karsintavaihe, vaihe 1, työntävä ketju

82 Karsinta Vipuamismenetelmä: Vaihe 2, työntävä ketju

83 Karsinta Vipuamismenetelmä: Vaihe 3, vetävä ketju

84 Karsinta Vipuamismenetelmä: Toinen karsintajakso, Vaihe 4, työntävä ketju

85 Karsinta Vipuamismenetelmä: Vaihe 5, työntävä ketju

86 Karsinta Vipuamismenetelmä: Vaihe 6, vetävä ketju Aloita alusta.

87 Alakarsinta Hyvä työskentelykorkeus Rungon alakarsinta on hyvä suorittaa muitten oksien karsinnan yhteydessä, esimerkiksi vaiheen 5 jälkeen.

88 Alakarsinta Hyvä työskentelykorkeus Rungon alakarsinta on hyvä suorittaa muitten oksien karsinnan yhteydessä, esimerkiksi vaiheen 5 jälkeen. Runko maassa Karsittuasi rungon yläpuolen: Käännä runko katkaisun jälkeen ja karsi joko työntävällä tai vetävällä ketjulla.

89 Karsinta Paksut oksat Perussääntö: Työskentele siten että oksa on sinun ja rungon välissä.

90 Karsinta Paksut oksat Oikea järjestys: Katkaise työskentelyä haittaavat oksat.

91 Karsinta Paksut oksat Oikea järjestys : Katkaise työskentelyä haittaavat oksat. Jännityksessä olevat oksat tulee katkoa osissa, jotta jännitys laukeaa asteittain.

92 Karsinta Paksut oksat Oikea järjestys: Katkaise työskentelyä haittaavat oksat. Jännityksessä olevat oksat tulee katkoa osissa, jotta jännitys laukeaa asteittain. Huomioi jännitteet. Välttääksesi rungon halkeamisen tai laipan juuttumisen. Katkaise oksa sahaamalla vastakkaisille puolille.

93 Katkonta Päältä-altasahaus: 1. Aloita sahaamalla ylhäältä. Sahaa n. 1/3 puun paksuudesta tai kunnes sahausrako kapenee puristaen ketjua

94 Katkonta Päältä-altasahaus: 1. Aloita sahaamalla ylhäältä. Sahaa n. 1/3 puun paksuudesta tai kunnes sahausrako kapenee puristaen ketjua. 2. Seuraavaksi sahaa puu poikki alapuolelta siten että ylä ja alasahaus kohtaavat

95 Katkonta Alta-päältäsahaus: 1. Aloita sahaamalla alhaalta. Sahaa n. 1/3 puun paksuudesta tai kunnes sahausrako kapenee puristaen ketjua

96 Katkonta Alta-päältäsahaus: 1. Aloita sahaamalla alhaalta. Sahaa n. 1/3 puun paksuudesta tai kunnes sahausrako kapenee puristaen ketjua. 2. Seuraavaksi sahaa puu poikki ylpuolelta siten että ylä ja alasahaus kohtaavat

97 Myrskytuhometsässä työskentely Älä koskaan työskentele yksin!

98 Myrskytuhometsässä työskentely Älä koskaan työskentele yksin! Ole varovainen: Jännittyneet puunrungot saattavat vapautuessaan aiheuttaa suuren vaaran!

99 Myrskytuhometsässä työskentely Älä koskaan työskentele yksin! Ole varovainen: Jännittynyt puunrunko saattaa vapautuessaan aiheuttaa suuren vaaran! Pidä aina lähettyvillä traktori joka on varustettu kuormaajalla.

100 Myrskytuhometsässä työskentely Suositeltavia menetelmiä myrstuhoalueen puiden jännitysten poistoon: Avoin sahaus jännitteen takapuolelta ja V-sahaus

101 Myrskytuhometsässä työskentely Avoin sahaus jännitteen takapuolelta: 1. Sahaa avoin kolmiomainen sahaus runkoon jännitteen takapuolelle

102 Myrskytuhometsässä työskentely Avoin sahaus jännitteen takapuolelta: 1. Sahaa avoin kolmiomainen sahaus runkoon jännitteen takapuolelle. 2. Sahaa seuraavaksi ulkopuolelta runko poikki siten että itse olet jännitteen sisäpuolella

103 Myrskytuhometsässä työskentely V-sahaus: 1. Sahaa kaksi sahausta siten että jännityksen suunta on vastakkaisella puolella. Kts. Kuva

104 Myrskytuhometsässä työskentely V-sahaus: 1. Sahaa kaksi sahausta siten että jännityksen suunta on vastakkaisella puolella. Kts. Kuva Sahaa seuraavaksi jännitteen puolelta asteittaan kunnes puu on poikki

105 Terälaitehuolto Tarkista ketjunkireys säännöllisesti

106 Terälaitehuolto Tarkista ketjunkireys säännöllisesti Teroita ketju säännöllisesti, se parantaa leikkaustehoa ja työmukavuutta. Myös sahaus on myös turvallisempaa.

107 Terälaitehuolto Tarkista ketjunkireys säännöllisesti Teroita ketju säännöllisesti, se parantaa leikkaustehoa ja työmukavuutta. Myös sahaus on turvallisempaa. Käytä viilanohjainta. Huomioi että erityyppisille ketjuille on erityyppiset ohjaimet.

108 Terälaitehuolto Tarkista ketjunkireys säännöllisesti Teroita ketju säännöllisesti, se parantaa leikkaustehoa ja työmukavuutta. Myös sahaus on turvallisempaa. Käytä viilanohjainta. Huomioi että erityyppisille ketjuille on erityyppiset ohjaimet. Tarkista / viilaa myös purupiikki n. Joka viides teroituskerta.

109 Terälaitehuolto Kun puruhammas on lyhyempi kuin 4mm on ketju vaihdettava uuteen.

110 Terälaitehuolto Kun puruhammas on lyhyempi kuin 4mm on ketju vaihdettava uuteen. Laippa: varmista että öljysyöttö reikä laipassa on auki. Poista samalla lattaviilalla laippaan mahdollisesti syntynyt kierre.

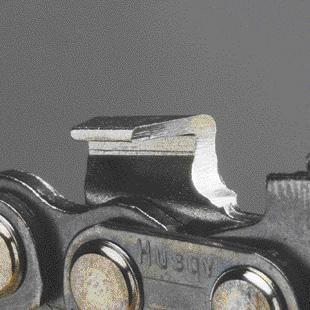

111 Ketjun teroitus Oikein teroitettu Tältä näyttää oikein teroitettu puruhammas. Jos käytät sahaa päivittäin niin teroita ketju kevyesti jokaisella tankkauskerralla.

112 Ketjun teroitus Kulunut Tältä näyttää normaalissa tilanteessa tylsynyt puruhammas. Huomioi, hampaan kärki on valkoinen. Teroita ketju!

113 Ketjun teroitus Kiveen tai metalliin sahattu Kovaan esteeseen osunut puruhammas näyttää tältä. Puruhampaan yläosa taittuu alas eikä leikkaavaan osaa enään ole. Tälläinen ketju on teroitettava välittömästi!

114 Ketjun teroitus Väärin teroitettu hammas Tämä hammas on teroitettu liian syvälle. Tämän tyyppinen puruhammas aiheuttaa tärinää sekä saattaa aiheuttaa normaalia enenmmän takapotkuja.

115 Ketjun teroitus Väärin teroitettu ketju Liian korkealta viilattu ketju. Leikkausteho on HUONO!

116 Ketjun teroitus Aloita asettamalla saha/laippa siten että sinun on helppo käsitellä ketjua molemmilla käsillä.

117 Ketjun teroitus Aseta viilanohjain terälaitteelle: Nuolet ketjun pöyrimissuuntaan Varmista että ohjain on kunnolla kiinni ketjussa

118 Ketjun teroitus Aloita teroittamalla puruhampaat Viilaa jokatoinen hammas, tasaisin työnnöin itsestä poispäin

119 Ketjun teroitus Aloita teroittamalla puruhampaat Viilaa jokatoinen hammas, tasaisin työnnöin itsestä poispäin Viilaa jokaista hammasta yhtä monta kertaa On tärkeää että jokainen hammas on saman pituinen

120 Ketjun teroitus Aloita teroittamalla puruhampaat Viilaa jokatoinen hammas, tasaisin työnnöin itsestä poispäin Viilaa jokaista hammasta yhtä monta kertaa On tärkeää että jokainen hammas on saman pituinen Kun on valmista, viilaa toinen puoli

121 Ketjun teroitus Purupiikin laskeminen Valitse Soft tai Hard, riippuen minkä tyyppistä puuta sahaat

122 Ketjun teroitus Purupiikin laskeminen Valitse Soft tai Hard, riippuen minkä tyyppistä puuta sahaat Viilaa purupiikkiä kunnes viila osuu ohjaimeen Huomioi että nämäkin pitää viilata omilta puoliltaan
