1 Pika-asennus ja aloitusopas Evo D500 Ultra-Slim Desktop tietokone Asiakirjaosan numero: Marraskuu 2001 Tämä opas neuvoo kuinka Compaq Evo D500 Ultra-Slim Desktop tietokoneen laitteisto ja ohjelmisto asennetaan.

2 Å VAARA: Ä VAROITUS: 2001 Compaq Computer Corporation. Compaq, Compaq-logo ja Evo ovat tuotemerkkejä, joiden omistaja on Compaq Information Technologies Group, L.P. Yhdysvalloissa ja muissa maissa. Microsoft, MS-DOS, Windows, Windows NT ovat tuotemerkkejä, joiden omistaja on Microsoft Corporation Yhdysvalloissa ja muissa maissa. Kaikki muut tässä oppaassa mainitut tuotenimet voivat olla taustayritystensä tavaramerkkejä. Compaq ei ole vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä eikä puutteista. Tämän asiakirjan tiedot luovutetaan sellaisenaan ilman minkäänlaista takuuta ja niitä voidaan muuttaa ilman ennakkoilmoitusta. Compaq-tuotetta koskeva takuu sisältyy tuotekohtaisesti toimitettavaan takuuilmoitukseen. Minkään tässä mainittu ei muodosta kattavampaa vastuuvelvoitetta tai lisätakuuta. Tällä tavalla erotettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. Tällä tavalla erotettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Painettu Yhdysvalloissa. Pika-asetus- ja aloitusopas Ensimmäinen painos (Marraskuu 2001) Asiakirjaosan numero:

3 Sisällysluettelo Pika-asennus Vaihe 1: Pura Compaq Evo D500 Ultra-Slim Desktop tietokoneen toimituspakkaus Valitse minitorni- tai pöytämallikokoonpano Vaihe 2: Tarkista takapaneelin osat Vaihe 3: Ulkoisten laitteiden liittäminen Vaihe 4: Kytke virtajohtimet Vaihe 5: Tarkista yläosan ja etupaneelin osat Vaihe 6: Käynnistä tietokone ja asenna käyttöjärjestelmä Käytettävyys Aloitusopas Näytön asetusten muuttaminen Ohjelmistojen suojaus Compaq Restore CD Rekisteröinti Tietokoneen sammuttaminen Lisätietoja Vianetsinnän perustoiminnot Yleistä Hyödyllisiä vihjeitä Diagnostiikkavalojen tulkitseminen Pienten muistiongelmien ratkaiseminen Laitteiston asennusongelmien ratkaiseminen Hakemisto Pika-asetus- ja aloitusopas iii

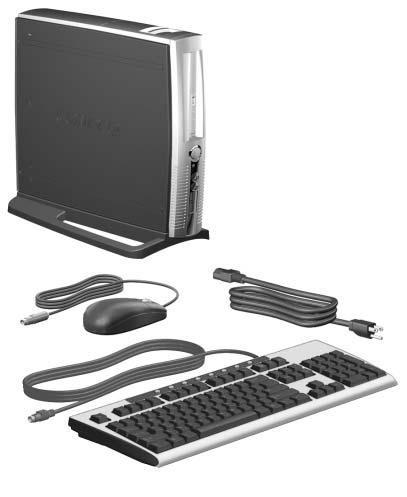

4 Pika-asennus Vaihe 1: Pura Compaq Evo D500 Ultra-Slim Desktop tietokoneen toimituspakkaus Å VAARA: Tietokoneen väärinkäyttö ja niiden järjestelyjen laiminlyönti, joilla rakennetaan turvallinen ja mukava työasema saattaa hankaloittaa työtä tai aiheuttaa henkilövahinkoja. Katso Turvallisuus- ja työskentelymukavuusohjeesta lisätietoja sopivan työtilan valinnasta ja turvallisen ja miellyttävän työympäristön rakentamisesta. Tämä laite on testattu, ja sen on todettu vastaavan FCC:n sääntöjen 15. osassa määritettyjä digitaalisten laitteiden Class B:n vaatimuksia. Lisätietoja on Compaq Reference Library CD-levyllä. Sähköiskujen välttämiseksi kytke tietokone ainoastaan maadoitettuun pistorasiaan, johon on aina esteetön pääsy. Pika-asetus- ja aloitusopas 1

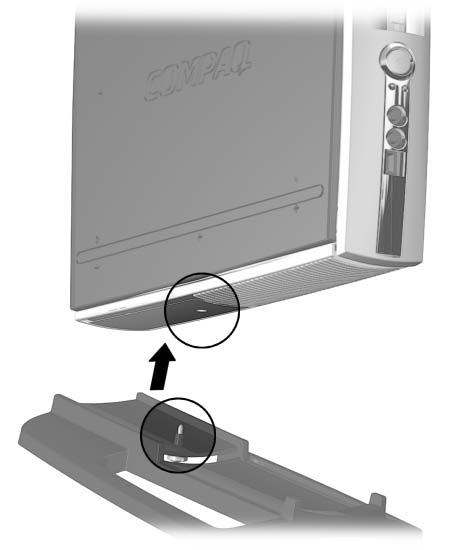

5 Pika-asennus Valitse minitorni- tai pöytämallikokoonpano Compaq Evo D500 Ultra-Slim Desktop -tietokoneen voi koota joko minitorniksi tai pöytämalliksi. Kun kone kootaan minitorniksi, kohdista sen pohjassa oleva reikä telineeseen ja telineen siipiruuviin. Kiristä siipiruuvi niin, että kone pysyy turvallisesti telineessä. Näin kone pysyy vakaasti paikallaan ja ilma pääsee virtaa virtaamaan esteettömästi sen sisällä oleviin osiin. 2 Pika-asetus- ja aloitusopas

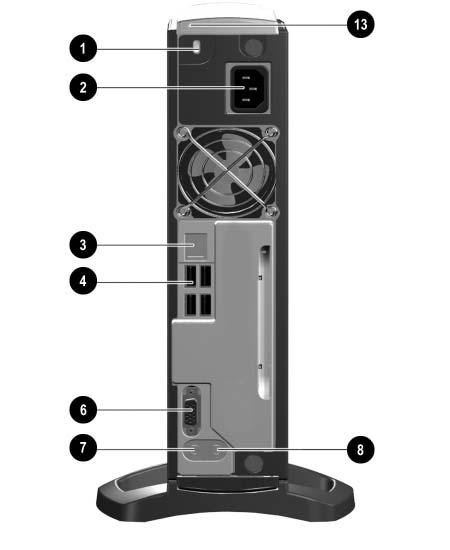

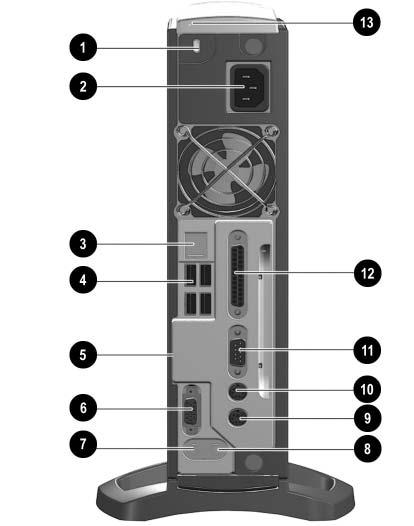

6 Pika-asennus Vaihe 2: Tarkista takapaneelin osat Evo D500 Ultra-Slim Desktop tietokone Evo D500 Ultra-Slim Desktop tietokone, johon on asennettu Legacy Module 1 Valinnainen vaijerilukko 7 Äänilinjan lähtöliitin 2 Virtajohdon vastake 8 Äänilinjan tuloliitin 3 Ethernet RJ-45 -liitin 9 PS/2-hiiren liitin 4 USB-porttiliittimet (4 kpl) - PS/2-näppäimistön liitin 5 Legacy Module q Sarjaliitin Liitin ei ole näkyvissä silloin kun Legacy w Rinnakkaisportin liitin Module tai takapaneelin kansi on paikallaan. 6 Näytön liitin e Monitoimiportti (ja kiinnitysruuvi) Jokainen USB-laite (näppäimistö ja hiiri mukaan lukien) voidaan kytkeä mihin tahansa USB-liittimeen. Legacy-moduulissa, joka on valinnaisvarusteena joissakin malleissa, on sarja-, rinnakkais-, PS/2-hiiren, ja PS/2-näppäimistön liittimet. Lisätietoja on Laitteisto-oppaassa joka on Compaq Reference Library CD-levyllä. Tietokone täytyy sammuttaa ja sen virtajohto kytkeä irti ennen kuin monitoimiportilla varustettu moduuli voidaan asentaa paikalleen tai irrottaa. Pika-asetus- ja aloitusopas 3

7 Pika-asennus Vaihe 3: Ulkoisten laitteiden liittäminen Å VAARA: Ä VAROITUS: Kytke näytön, hiiren, ja näppäimistön kaapelit. Jos käytät verkkoa, kytke verkkokaapeli Ethernet RJ-45 -liittimeen. Takapaneelissa olevien liittimien sijainti on esitetty kohdassa Vaihe 2: Tarkista takapaneelin osat sivu 3. Asennuksen helpottamiseksi Compaq on merkinnyt värein kaapelit ja takapaneelin liittimet. Vähentääksesi sähköiskun, tulipalon tai laitteiston vahingoittumisen vaaraa, älä kytke teleliikenteen tai puhelimen liittimiä verkkoliitännän ohjaimen (NIC) liittimiin. PS/2:n hiiri- ja näppäimistöliitännät on asennettu vain niihin Evo D500 Ultra-Slim Desktop tietokoneisiin, joissa on Legacy-moduuli. USB-hiiren tai -näytön saa kytkeä mihin tahansa vapaana olevaan USB-liittimeen. Älä lisää tietokoneeseen valinnaisia lisälaitteita, ennen kuin käyttöjärjestelmä on asennettu onnistuneesti. Valinnaisten laitteiden asentaminen ennen käyttöjärjestelmää saattaa aiheuttaa virheitä ja estää käyttöjärjestelmän asianmukaisen asentamisen. 4 Pika-asetus- ja aloitusopas

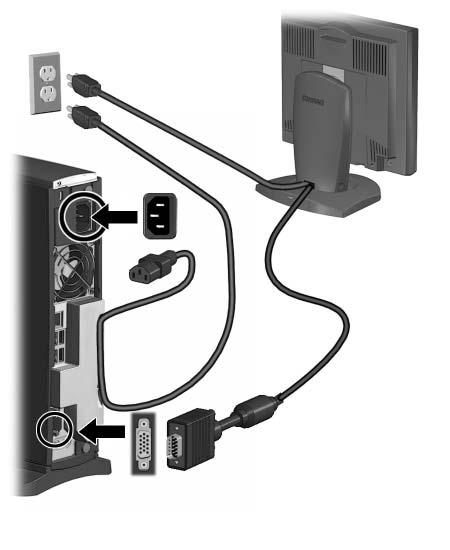

8 Pika-asennus Vaihe 4: Kytke virtajohtimet Kytke virtajohtimet kuten seuraavassa on esitetty. Virtajohtimen voi painaa sille varattuun hahloon, joka on takapaneelissa tai Legacy-moduulissa (jos se on asennettu), jolloin se ei ole tiellä muussa toiminnassa. Å VAARA: Vähentääksesi sähköiskun tai laitteen vahingoittumisen vaaraa: Älä poista virtajohdon maadoituspistoketta käytöstä. Maadoituspistoke on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, johon on aina vaivaton pääsy. Katkaise tietokoneen virransaanti irrottamalla virtajohto pistorasiasta tai tietokoneesta. Pika-asetus- ja aloitusopas 5

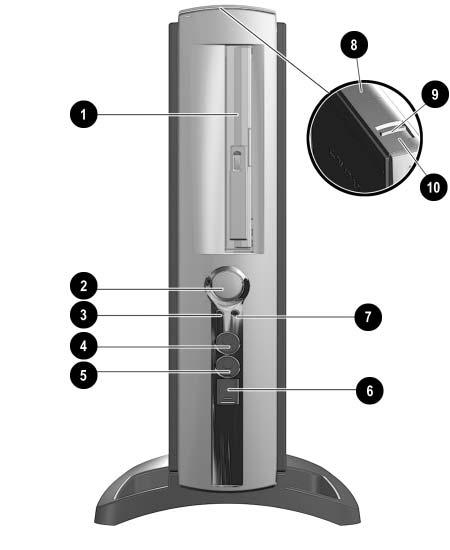

9 Pika-asennus Vaihe 5: Tarkista yläosan ja etupaneelin osat 1 MultiBay-monilaitetila 2 kaksiasentoinen virtapainike 3 Järjestelmän toimintavalo 4 Mikrofonin liitin 5 Kuulokkeen liitin 6 USB-porttiliittimet (1 kpl) 7 Virran merkkivalo 8 Monitoimiportti Tietokone täytyy sammuttaa ennen kuin monitoimiportilla varustetun moduulin voi asentaa tai irrottaa. 9 MultiBay-monilaitetilan poistovipu - MultiBay-monilaitetilan turvaruuvi 6 Pika-asetus- ja aloitusopas

10 Pika-asennus Vaihe 6: Käynnistä tietokone ja asenna käyttöjärjestelmä Ä VAROITUS: Käynnistä tietokone virtapainikkeella. Katso ohjeesta Vaihe 5: Tarkista yläosan ja etupaneelin osat sivu 6 virtapainikkeen sijainti. Kun kytket tietokoneen päälle ensimmäistä kertaa, käynnistyy käyttöjärjestelmän automaattinen latautuminen. Asentaminen kestää 5 10 minuuttia asennettavasta käyttöjärjestelmästä riippuen. Suorita asennus loppuun noudattamalla ruudussa näkyviä ohjeita. Kun automaattinen asennus on alkanut, ÄLÄ SAMMUTA TIETOKONETTA, ENNEN KUIN TOIMENPIDE ON TÄYSIN SUORITETTU. Tietokoneen kytkeminen pois päältä asennuksen aikana saattaa vahingoittaa tietokoneen toimintaa ohjaavaa ohjelmistoa. Asennus on suoritettu loppuun, kun näyttöön tulee ilmoitus Welcome to Windows. Käytettävyys Omassa toiminnassaan Compaq on sitoutunut toimittamaan kaikille asiakkailleen laitteita, palveluja ja ohjelmia, joiden käytettävyys ja saatavuus parantuvat jatkuvasti. Compaq tuotteet, joihin Microsoft Windows XP on asennettu valmiiksi, tai joissa on XP-valmius, täyttävät korkeat käytettävyysvaatimukset. Kyseiset tuotteet on testattu parhailla teollisuusteknisillä menetelmillä, joiden ansioista käytettävyys on aina yhtä hyvä, milloin ja missä ja kenen käytössä tahansa. Pika-asetus- ja aloitusopas 7

11 Näytön asetusten muuttaminen Ohjelmistojen suojaus Compaq Restore CD Ä VAROITUS: Voit vaihtaa näytön merkkiä, mallia, virkistysarvoja, värejä, tarkkuutta, ja tehonohjausasetuksia. Muuta näytön asetuksia kaksoisnapsauttamalla Ohjauspaneelin Näyttökuvaketta tai toimi näytönohjaimen mukana toimitettujen käytönaikaisten ohjeiden mukaisesti. Suojaa ohjelmistosi tietojen menetyksiltä ja vahingoilta, ottamalla varmuuskopiot kaikista ohjelmista ja niiden kiintolevyllä olevista oheistiedostoista. Lisäohjeita varmuuskopioiden ottamisesta on käyttöjärjestelmän ja varmuuskopiointiohjelman käsikirjassa. Käyttöjärjestelmä CD:n lisäksi Compaq Restore CD mahdollistaa alkuperäisen käyttöjärjestelmän, Internet-selaimen, ja NIC:n tai modeemiajureiden palauttamisen. Tästä voi olla suurta hyötyä, jos kiintolevy on vikaantunut. Muita tukiohjelmistoja voit hakea tiettyjen mallien osalta Internet-osoitteesta: Kun käytät Compaq Restore CD -levyä, aseta levy CD-asemaan ja käynnistä tietokone uudelleen. Lue ruudussa näkyvät ohjeet ja noudata niitä. Ennen kuin käytät Compaq Restore CD -levyä, ota varmuuskopiot kaikista tiedostoista ja sovellusohjelmista, jotka on luotu tai asennettu tehtaalla asennetun ohjelmiston avaamisen jälkeen. Näin vältät tietojen menettämisen. Palautus CD poistaa kaikki tiedostot kiintolevyltä ennen kuin se palauttaa alkuperäisen käyttöjärjestelmän, Internet-selaimen, ja NIC- tai modeemiajurit. Pika-asetus- ja aloitusopas 9

12 Järjestelmän palauttamisen aikana voit joutua tekemään valintoja näppäimistöltä. USB-hiiren tukiominaisuus ei toimi ennen kuin USB-hiiren ohjaimet on asennettu uudelleen. Jos tämän CD-levyn suhteen ilmenee ongelmia tai kysymyksiä, ota yhteys Compaqin asiakaspalveluun. Rekisteröinti Muista rekisteröidä koneesi Compaqille. Rekisteröinti on todistus siitä, että omistat tietokoneen. Samalla saat halutessasi tilaisuuden vastaanottaa tuotetietoja, päivityksiä ja muita tiedotteita. Rekisteröinti käy helposti: mene Compaqin www-sivuston osoitteeseen ja noudata ruudussa näkyviä ohjeita. Tietokoneen sammuttaminen Kun haluat sammuttaa tietokoneen asiamukaisesti, sulje ensin käyttöjärjestelmäohjelmisto. Napsauta Microsoft Windows -käyttöjärjestelmässä, Käynnistä > Sammuta. Käyttöjärjestelmästä riippuen, virtapainikkeen painaminen ajaa tietokoneen vähän virtaa kuluttavaan valmiustilaan, sen sijaan että virta katkeaisi automaattisesti. Tämän avulla voit vähentää sähkönkulutusta sulkematta ohjelmistosovelluksia, ja voit myöhemmin käynnistää tietokoneen välittömästi tarvitsematta käynnistää käyttöjärjestelmää udelleen tai menettämättä tietoja. Kun haluat sammuttaa järjestelmän kokonaan, pidä virtapainiketta alas painettuna neljän sekunnin ajan. Jos haluat muuttaa virtapainikkeen toimimaan normaalissa on/off-tilassa, suorita tietokoneen asetukset. Lisätietoja asetusten käytöstä saat Asennusoppaasta joka on Compaq Reference Library CD-levyllä. 10 Pika-asetus- ja aloitusopas

13 Lisätietoja Lisätietoja tuotteesta on Compaq Reference Library CD-levyllä. CD-levyllä oleviin oppaisiin sisältyy: Pika-asetus- ja käyttöopas (tämä kirja on PDF-muodossa) Laitteisto-opas (PDF-muodossa) Asennusopas (PDF-muodossa) Pöytäkoneen hallintaopas (PDF-muodossa) Verkkoliikenneopas (PDF-muodossa) Vianetsintäopas (PDF-muodossa) Turvallisuutta ja sähkötarkastusta koskevia tietoja (PDF-muodossa) Turvallisen ja mukavan työympäristön opas (Windows-ohjemuodossa) Jos käytössäsi ei ole CD-asemaa, voit hakea tuoteasiakirjat Compaqin Internet-sivustosta osoitteesta Pika-asetus- ja aloitusopas 11

14 1. Aseta levy CD-levyasemaan. Ohjelmiston tarkistaessa Windowsin alueellisia asetuksia, voi syntyä pieni viive. Näyttöön tulee automaattisesti valikko CD-levykkeellä olevista kirjoista. Valikko ja kirjat näkyvät alkuperäisen järjestelmän asennuksessa valitulla kielellä, tai Windowsin alueellisissa asetuksissa myöhemmin määritetyllä kielellä. Jos alueelliset asetukset eivät vastaa CD:n tukemia kieliä, valikko ja kirjat näkyvät englanninkielisinä. 2. Napsauta sen kirjan nimeä, jonka haluat lukea. Kun napsautat ensimmäisen kerran CD-levyllä olevaa viittausta PFD-muodossa olevaan kirjaan, voit saada ohjeen asentaa Adobe Acrobat Reader -ohjelmisto, joka on myös CD-levyllä. Lue ohjeet ja noudata Acrobat Readerin antamia asennusohjeita. Jos et saa kehotusta asentaa Acrobat Reader, napsauta kohtaa Install Adobe Acrobat Reader, joka on CD-levyn valikossa. Jos CD-asema ei toimi vähintään kahden minuutin kuluessa, syynä voi olla se, ettei järjestelmässä ole käynnistetty Autorun-toimintoa. Seuraavassa on Compaq käsikirjasto CD:n käynnistysohje, jos se ei käynnisty automaattisesti: 1. Napsauta Käynnistä>-toimintoa. 2. Kirjoita X:\CompaqEvo.exe (jossa X on CD-levyaseman tunnuskirjain) 3. Napsauta OK. 12 Pika-asetus- ja aloitusopas

15 Vianetsinnän perustoiminnot Yleistä Hyödyllisiä vihjeitä Tämä luku kuvaa ainoastaan vianetsinnän perustoiminnot. Yksityiskohtainen Vianetsintäopas on Compaq Reference Library CD-levyllä sekä Internet-osoitteessa Voit halutessasi ostaa Compaqin Vianetsinnän pikaoppaan (osanumero , jonka saat valtuutetulta Compaq-jälleenmyyjältä). Sen helppolukuisten kaavioiden avulla voit suorittaa kaikki tarvittavat vianetsintätoimenpiteet. Tämä opas on laadittu valtuutettua Compaq-huoltoa varten, joten osa siinä esitetyistä toimenpiteistä vaatii keskimääräistä enemmän teknistä tietoa ja erityisosaamista. Tiettyjen oppaassa esitettyjen toimenpiteiden suorittaminen väärällä tavalla saattaa vioittaa tietokonetta ja/tai johtaa takuun raukeamiseen. Ellet ole varma pystytkö suorittamaan tehtävän asianmukaisesti ja haluat turvata takuun voimassa olon, ota yhteyttä paikalliseen valtuutettuun jälleenmyyjään ennen kuin aloitat korjauksen. Jos aiot käyttää jotain muuta käyttöjärjestelmää kuin koneen mukana toimitettua, tutustu seuraaviin verkkosivuihin, joilta voit saada lisäapua. Compaq Evo Desktops Compaq Deskpro Workstations and Evo Workstations Jos huomaat tietokoneessa, näytössä tai ohjelmistossa jonkin pienehkön ongelman, käy läpi seuraavat yleisohjeet ennen jatkotoimenpiteitä: Tarkista, että tietokone ja näyttö on kytketty toimivaan pistorasiaan. Varmista, että tietokone on käynnissä ja että vihreä virran merkkivalo palaa. Varmista, että näyttö on käynnissä ja että vihreä näytön merkkivalo palaa. Lisää näytön kirkkautta ja kontrastia, jos näyttö on himmeä. Pika-asetus- ja aloitusopas 13

16 Ä VAROITUS: Paina mitä tahansa näppäintä ja pidä se alas painettuna. Jos järjestelmästä kuuluu äänimerkki, näppäimistösi pitäisi toimia oikein. Tarkista, onko kaapeliliitännöissä löysiä tai virheellisiä liitäntöjä. Tee tietokoneesi määritykset uudelleen, jos siihen on asennettu ei-plug and Play-tyyppinen laajennuskortti tai muu toiminto. Lisäohjeita on kohdassa Laitteiston asennusongelmien ratkaiseminen. Varmista, että kaikki tarvittavat laiteohjaimet on asennettu. Jos esimerkiksi käytät kirjoitinta, tarvitset kirjoitinajurin. Kun käynnistät järjestelmää, ota kaikki levykkeet pois levykeasemista. Kun tietokone on kytketty vaihtovirtalähteeseen, virta tulee aina myös emolevylle. Virtajohto on irrotettava virtalähteestä ennen tietokoneen avaamista, etteivät emolevy ja komponentit vaurioituisi. 14 Pika-asetus- ja aloitusopas

17 Diagnostiikkavalojen tulkitseminen Tietokoneen LED-merkkivalot Compaq-tietokoneissa käytetään diagnostiikkavaloja eli LEDmerkkivaloja, jotka ilmaisevat tietokoneen tilaa tai siinä olevia virheitä ja häiriöitä. Diagnostiikkavalojen näytöt on kuvattu seuraavassa taulukossa. Lisätietoja saat Vianetsintäoppaasta joka on Compaq Reference Library CD-levyllä. LED Väri LED-toiminto Tila/Viesti Virta Vihreä Päällä (S0) Tietokone päällä Virta Vihreä 1 välähdys 2 sekunnin välein (S1) Normaali rajoitustila Virta Vihreä 1 välähdys 2 sekunnin välein (S3) Rajoitus RAM-muistille (soveltuvin osin) Virta Tyhjennä Sammutettu (S4) Rajoitus kiintolevylle (soveltuvin osin) Virta Tyhjennä Sammutettu (S5) Tietokone pois päältä Virta Punainen 4 välähdystä 1 sekunnin välein, tai 2 välähdystästä 1 sekunnin välein, joita seuraa 2 sekunnin tauko Keskusyksikön sammutus kuumenemisen vuoksi Virta Punainen Päällä Keskusyksikköä ei ole asennettu tai prosessori on väärä Virta Punainen 1 välähdys sekunnissa Lukumuistin virheet Virta Punainen 1 välähdys 2 sekunnin Virtalähde ylikuormittunut välein Verkko-ohjain Vihreä Päällä Verkkolinkki Verkko-ohjain Vihreä Välkkyy Verkkotoiminta Kiintolevy Vihreä Välkkyy Kiintolevyn toiminta *Tiettyjen mallien virran merkkivalo ei välky. Pika-asetus- ja aloitusopas 15

18 Näppäimistön merkkivalot LED Väri LED-toiminto Tila/Viesti Num Lock Vihreä Välkkyy Muistivirhe Caps Lock Vihreä Välkkyy Ei näyttöä Scroll Lock Vihreä Välkkyy Emokortin laitevirhe (ennen näyttöä) Tämä tieto ei koske USB-näppäimistöjä. FailSafe Boot Block ROM mahdollistaa järjestelmän palautumisen siinä epätodennäköisessä tapauksessa, että flash ROM vikaantuu esimerkiksi virtakatkoksen takia lukumuistin päivityksen aikana. Käynnistyslohko (Boot Block) on flash-suojattu lukumuistin osa, joka tarkistaa järjestelmän lukumuistin aina, kun järjestelmä käynnistetään. Seuraavassa taulukossa on luettelo mahdollisista näppäimistön merkkivalojen yhdistelmistä sekä niiden merkityksestä ja vaadittavasta toimenpiteestä. Lisäohjeita on käytönaikaisessa Pöytäkoneen hallintaoppaassa. 16 Pika-asetus- ja aloitusopas

19 Boot Block ROM -toiminnon näppäimistövaloyhdistelmät FailSafe Boot Block ROM Väri LED-toiminto Tila/Viesti Num Lock Vihreä Päällä ROMPaq ei ole käytössä tai on vikaantunut, tai levykeasema ei ole valmiina.* Näyttöön tulee Boot Block -palautusviesti kun käytössä on sulautettu grafiikkaohjain. Caps Lock Vihreä Päällä Syötä salasana.* Num, Caps, Scroll Lock Vihreä Käynnistä ja sammuta kaksi kertaa (tätä seuraa 1 pitkä ja 3 lyhyttä merkkiääntä) Lukumuistin päivitys epäonnistui.* Num, Caps, Scroll Lock Vihreä Päällä Boot Block ROM Flash onnistui. Kytke virta pois päältä ja käynnistä kone uudelleen kääntämällä virta jälleen päälle. Vianmääritysmerkkivalot eivät vilku USB-näppäimistöissä. *Laita oikea ROMPaq-levyke asemaan A. Käännä virta pois ja jälleen päälle, jolloin lukumuistin päivitys tapahtuu. Jos lukumuistin päivitys onnistuu, kaikki kolme näppäimistöllä olevaa LED-merkkivaloa syttyy ja kuuluu sävelkorkeudeltaan nouseva äänimerkkisarja. Poista levyke asemasta ja kytke virta pois ja jälleen päälle, jolloin kone käynnistyy uudelleen. Lukumuistin päivittämistä koskevia lisätietoja saat Vianetsintäoppaasta. Pika-asetus- ja aloitusopas 17

20 Pienten muistiongelmien ratkaiseminen Voit ehkä ratkaista tässä jaksossa kuvatut pienet ongelmat vaivatta itse. Jos ongelma ei häviä etkä kykene ratkaisemaan sitä itse, ota yhteys valtuutettuun Compaq-jälleenmyyjään tai huoltoon. Pienten muistiongelmien ratkaiseminen Ongelma Syy Ratkaisu Tietokone ei käynnisty. Tietokone näyttää lukkiutuneen eikä käynnisty virtapainiketta painamalla. Tietokonetta ei ole liitetty ulkopuoliseen virtalähteeseen. Virtajohto ei ole seinärasiassa. Levyasemavirta-, tietotai virtajohdot eivät ehkä ole kunnolla kiinni. Tietokoneen lämpötila nousi liian korkeaksi. Tuuletin saattaa olla tukossa. Virtakytkimen ohjelmisto-ohjaus ei toimi. Liitä tietokone ulkoiseen virtalähteeseen. Varmista, että virtajohto, joka liittää Internet-laitteen virtalähteeseen, on kunnolla paikallaan ja pistorasia toiminnassa. Kiinnitä levyasemavirta-, tieto- tai virtajohdot uudelleen kunnolla. 1. Tietokone on liian kuumassa ympäristössä. Anna koneen jäähtyä. 2. Varmista, että Internet-laitteen ilmanottoaukot eivät ole tukossa ja että sisäinen tuuletin toimii. Ota yhteyttä valtuutettuun Compaqin jälleenmyyjään tai huoltoon. Paina virtapainiketta ja pidä se pohjassa vähintään neljän sekunnin ajan kunnes tietokone sammuu. 18 Pika-asetus- ja aloitusopas

21 Pienten muistiongelmien ratkaiseminen (Jatkuu) Ongelma Syy Ratkaisu Tietokoneen päiväysja kellonaikanäyttö on väärä. Tietokone sammui automaattisesti ja virran merkkivalo: 1. välkkyy punaisena neljä kertaa sekunnissa, TAI 2. välkkyvät punaisina sekunnin välein, minkä jälkeen tulee kahden sekunnin tauko, TAI 3. Eivät välky. Tietokone näyttää hetkittäin pysähtyvän. Tietokoneen kantta tai sivupaneelia ei saa poistetuksi. Tosiaikakelloparisto (RTC) on ehkä syytä vaihtaa. Paristo kestää noin 3 5 vuotta. Yksikön lämpötila on saattanut nousta liian korkeaksi. Tuuletin saattaa olla tukossa. Lämpötila nousi liian suureksi, koska tietokonetta käytettiin, kun kansi tai sivupaneeli oli poistettu. Verkko-ohjain on ladattu, mutta verkkoyhteyttä ei ole muodostettu. Turvaruuvi tai kaapelinlukitus on käytössä ja täytyy avata. Aseta päiväys ja kellonaika uudelleen Ohjauspaneelissa. Jos ongelma ei häviä, vaihda tosiaikakellon paristo. Uuden pariston asentamisesta on lisäohjeita Guide to Features & Upgrades -oppaassa. Voit myös ottaa yhteyttä Compaq -jälleenmyyjään. 1. Tietokone on liian kuumassa ympäristössä. Anna koneen jäähtyä. 2. Varmista, että Internet-laitteen ilmanottoaukot eivät ole tukossa ja että sisäinen tuuletin toimii. Ota yhteyttä valtuutettuun Compaqin jälleenmyyjään tai huoltoon. Pane kansi tai sivupaneeli paikalleen ja annan tietokoneen jäähtyä, ennen kuin yrität käynnistää sitä. Muodosta verkkoyhteys tai ota verkko-ohjain pois käytöstä tietokoneen asetuksissa tai Windowsin laitehallinnassa. Lisätietoja turvalaitteista laitepaneelin irrottamisesta saat Laitteisto-oppaasta, joka on Reference Library CD-levyllä. Pika-asetus- ja aloitusopas 19

22 Pienten muistiongelmien ratkaiseminen (Jatkuu) Ongelma Syy Ratkaisu Kohdistinta ei voi siirtää numeronäppäimistön nuolinäppäimillä Pimeä näyttöruutu. Num Lock -näppäin saattaa olla käytössä. Näyttö ei ole käynnissä eikä näytön merkkivalo pala. Kaapeliliitännät on tehty väärin. Sähkönsäästötoiminto on otettu käyttöön. Näytön takana oleva RGB-kytkin on asetettu väärin. Käytät kiinteää tahdistusta käyttävää näyttöä eikä se tahdistu valitulla esitystarkkuudella. VGA/BNC-valintakytkint ä ei ole asetettu oikein. Paina Num Lock -näppäintä. Merkkivalo ei saa palaa, jos haluat käyttää nuolinäppäimiä. Käynnistä näyttö ja tarkista, että näytön merkkivalo palaa. Tarkista näytöstä tietokoneeseen ja pistorasiaan menevät liitännät. Paina mitä tahansa näppäintä tai napsauta hiiren painiketta. Jos olet asettanut näytön salasanan, kirjoita se. Aseta näytön RGB-syöttökytkin 75 ohmiin. Jos näytössä on tahdistuskytkin, aseta se arvoon Ulkoinen. Varmista, että näyttö hyväksyy saman pyyhkäisyvauhdin kuin valittu esitystarkkuus. Aseta valintakytkin kaapeliliitännän mukaisesti. 20 Pika-asetus- ja aloitusopas

23 Laitteiston asennusongelmien ratkaiseminen Kun olet lisännyt tai poistanut laitteita, kuten ylimääräisen levykeaseman, joudut ehkä muuttamaan tietokoneen kokoonpanoa. Jos asennat kytke ja käytä -laitteen, Windows 98 ja Windows 2000 tunnistaa laitteen automaattisesti ja määrittää sen kokoonpanoon. Jos asennat jonkin muun kuin kytke ja käytä -laitteen, sinun on muutettava tietokoneen kokoonpanoa asennuksen jälkeen. Jos käytössäsi on Windows 98 tai Windows 2000, valitse Ohjauspaneelista Lisää uusi laite -kuvake ja noudata ruudussa näkyviä ohjeita. Jos käytössäsi on Windows NT 4.0, muuta tietokoneen kokoonpanoa uuden laitteen asentamisen jälkeen käyttämällä laitteen mukana toimitettua apuohjelmaa. Laitteiston asennusongelmien ratkaiseminen Ongelma Syy Ratkaisu Järjestelmä ei tunnista uutta laitetta järjestelmän osaksi. Uuden ulkoisen laitteen kaapeli on irrallaan tai virtajohtoja ei ole kytketty. Uuden ulkoisen laitteen virtakytkintä ei ole painettu. Et ole hyväksynyt järjestelmän ehdottamia muutoksia kokoonpanoon. Varmista, että kaikki kaapeli on liitetty asianmukaisesti ja pitävästi ja etteivät kaapelin tai liittimen nastat ole taipuneet. Sammuta tietokone ja käynnistä ulkoinen laite. Käynnistä sitten tietokone yhdistääksesi laitteen tietokonejärjestelmään. Käynnistä tietokone uudelleen ja noudata ohjeita muutosten hyväksymiseksi. Pika-asetus- ja aloitusopas 21

24 Hakemisto A ääniliittimet 3 äänilinjan tulo- tai lähtöliitin 3 akku tosiaikakello 1 19 asiakirjat, lisätuote 10, 11 C Compaq Reference Library CD Turvallisuus- ja käyttömukavuusopas 11 Turvaohjeet ja määräykset 11 Vianetisintä 11 Compaq Restore CD 9 E Ethernet RJ-45 -liitin 3 etupaneelin osat 6 H hiiren liitäntä 4 huomatus asetuksen aikana valittu kieli 12 USB-näppäimistön käyttäminen asennuksen aikana 10 huomautus tuoteasiakirjat 11 virtapainikkeella sammuttaminen 10 virtapainikkeen uudelleen määritys 10 J järjestelmän toimintavalo 6 K kaapeleiden värikoodit 4 kaapelit, värikoodit 4 kahva 3 kaksiasentoinen virtapainike 6, 10 kantokahva 3 käyttöjärjestelmä 7 käyttöjärjestelmän asentaminen 7 kuulokeliitäntä 6 kytke ja käytä -laitteet 1 21 L Legacy Module 3, 4 liitin äänilähtö 3 äänitulo 3 Ethernet RJ-45 3 hiiri 4 kuulokkeet 6 Legacy Module 3 mikrofoni 6 näyttö 3 PS/2-hiiri (Legacy Module) 3 PS/2-näppäimistö (Legacy Module) 3 rinnakkais (Legacy Module) 3 sarja (Legacy Module) 3 USB 3, 6 virtajohto 3, 5 liittimien sijainti 3 M merkkivalot 1 19 mikfoniliitäntä 6 MultiBay-monilaitetilan poistopainike 6 N näppäimistö 1 14 näppäimistön liitäntä 4 näytön asetukset 9 näytön liitäntä 4 Pika-asetus- ja aloitusopas Hakemisto 1

25 Hakemisto O ongelmat laitteiston asentaminen 1 21 pienehköt 1 13 pienten ratkaiseminen 1 18 osat etupaneeli 6 takapaneeli 3 P päivän/ajan näyttö 1 19 Pimeä ruutu 1 20 portit 3 PS/2-liittimet 4 R Reference Library CD-levy 10, 11 rekisteröinti 10 S sarjaliitin (Legacy Module) 3, 4 sarjanumero 3 T takapaneelin osat 3 tarkista kaapeliliitännät 1 13 tiedostojen varmuuskopiointi 9 tietokoneen toimintakatkot 1 19 tietokoneen sammuttaminen 10 tuotteen rekisteröinti 10 U ulkoiset laitteet, kytkeminen 4 V vaara sähköisku 4, 5 tietokoneen väärinkäyttö 1 verkkoliitännän ohjain 4 valo järjestelmän toiminta 6 virta päällä 6 varoitus asetukset 7 käyttöjärjestelmän asentaminen 4 tietojen menetyksen estäminen 10 verkkoliitäntäohjaimen (NIC) liitäntä 4 virran merkkivalo 6 virtajohdon liitin 3, 5 virtakytkin 6 virtapainike 10 Hakemisto 2 Pika-asetus- ja aloitusopas
