1 Viega Sovellusteknologia Osa I 2. painos Sovellusteknologia Osa I: metalliputkien asennusjärjestelmä 2. painos FI /10 Pidätämme oikeuden tehdä muutoksia. Viega A/S Suomi Ratakatu Karjaa Puhelin Telefax Sähköposti: info@viega.fi

2

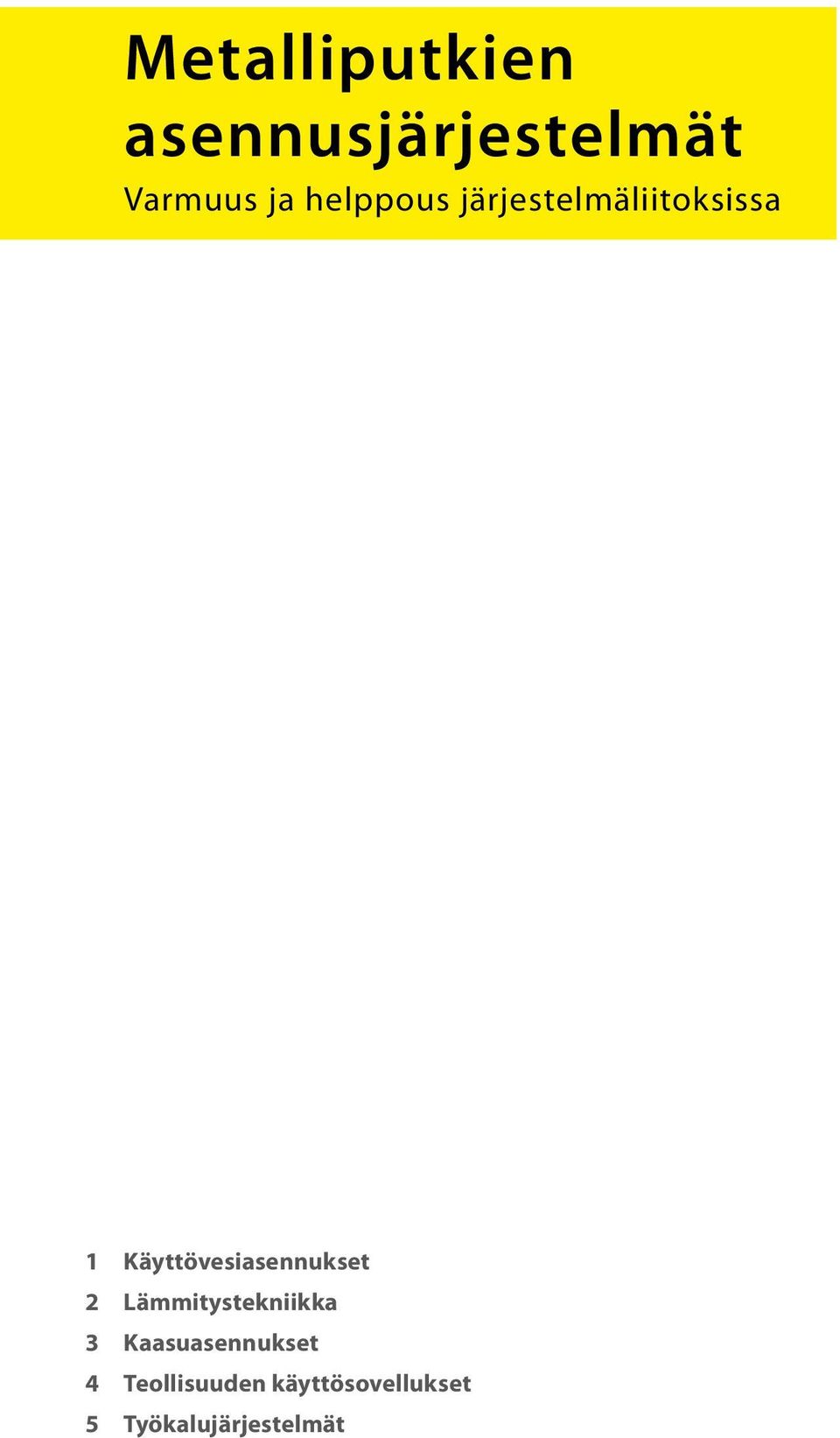

3 Asennus Metalliputkien asennusjärjestelmät Sanpress, Sanpress Inox, Sanpress Inox G, Profipress, Profipress G, Prestabo FI /10 Attendorn, lokakuu 2010 Viega GmbH & Co. KG, Attendorn Kaikki oikeudet myös kopiointilupa pidätetään. Julkaisija Viega GmbH & Co. KG Käyttövesi- ja lämmitysjärjestelmät Viega Platz 1 DE Attendorn Puhelin Faksi Internet Tekninen neuvonta S-posti service-technik@viega.de Tämän käsikirjan sisältö ei ole sitova. Pidätämme teknisen tietämyksen kehittyessä oikeuden muutoksiin ja uusiin ominaisuuksiin.

4 Metalliputkien asennusjärjestelmät Varmuus ja helppous järjestelmäliitoksissa 1 Käyttövesiasennukset 2 Lämmitystekniikka 3 Kaasuasennukset 4 Teollisuuden käyttösovellukset 5 Työkalujärjestelmät

5

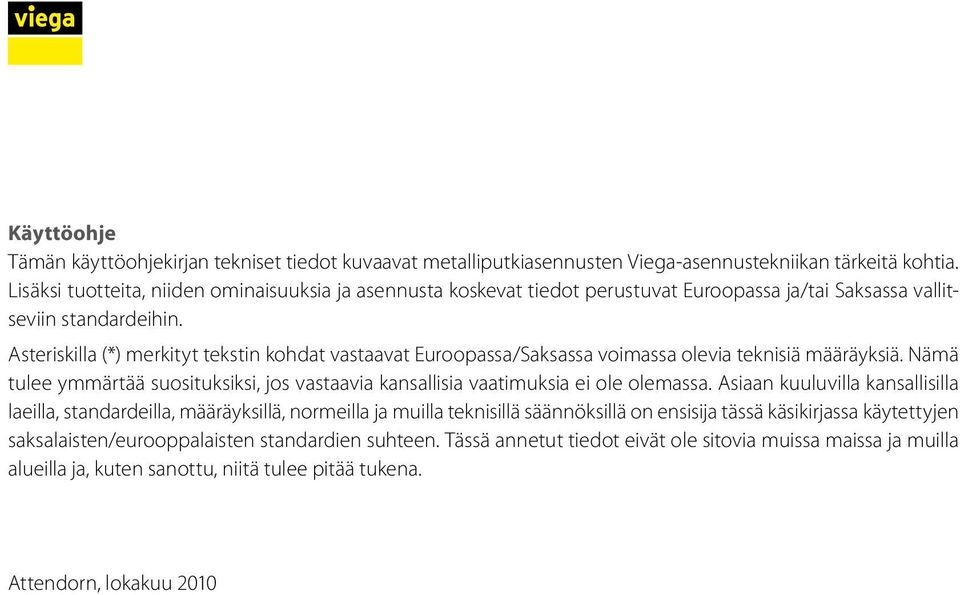

6 Käyttöohje Tämän käyttöohjekirjan tekniset tiedot kuvaavat metalliputkiasennusten Viega-asennustekniikan tärkeitä kohtia. Lisäksi tuotteita, niiden ominaisuuksia ja asennusta koskevat tiedot perustuvat Euroopassa ja/tai Saksassa vallitseviin standardeihin. Asteriskilla (*) merkityt tekstin kohdat vastaavat Euroopassa/Saksassa voimassa olevia teknisiä määräyksiä. Nämä tulee ymmärtää suosituksiksi, jos vastaavia kansallisia vaatimuksia ei ole olemassa. Asiaan kuuluvilla kansallisilla laeilla, standardeilla, määräyksillä, normeilla ja muilla teknisillä säännöksillä on ensisija tässä käsikirjassa käytettyjen saksalaisten/eurooppalaisten standardien suhteen. Tässä annetut tiedot eivät ole sitovia muissa maissa ja muilla alueilla ja, kuten sanottu, niitä tulee pitää tukena. Attendorn, lokakuu 2010

7 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos 1 Käyttövesiasennukset Yleisiä periaatteita Taloudellisuus 15 Suunnittelu 16 Vesihuoltoa säätelevät lait ja asetukset (Suomi) Kuumaupotetut sinkityt rautamateriaalit Lyijyputket Eri materiaalien yhdistely* Kalkkiutumisen välttäminen tai vähentäminen Näytteenotto Viega-putkijärjestelmän periaatteita Visign for Carehygieniahuuhtelutoiminto 20 Putkien reititys 22 Käyttövesi ja sammutuslaitteistot 22 Putkistosuunnitelma 22 Asennus 24 Tiiviyskoe* 25 Tiiviyskoe, kuiva Tiiviyskoe, märkä Huuhtelu 26 Käyttöönotto ja luovutus 26 Desinfiointi 27 Putkijärjestelmien taloudellisuus 28 Metalliputkijärjestelmät, yleistä 30 Järjestelmän kuvaus Sanpress Inox / Sanpress Inox XL 31 Määräysten mukainen käyttö Tekniset tiedot Sanpress / Sanpress XL 33 Määräysten mukainen käyttö Tekniset tiedot Profipress / Profipress XL 35 Määräysten mukainen käyttö Tekniset tiedot

8 Sisällysluettelo Asennus Eristys* 37 Kylmän käyttöveden putkien eristys Lämpimän käyttöveden putkien eristys Melusuojaus 38 Paloturvallisuus* 39 Pituussuuntainen laajeneminen 40 Laajennuksen tasaimet Paisuntakaaren pituuden määrittely putkille Ø < 54 mm Putkien Ø > 54 mm pituuden muutos Paljetasaimet Putken kitka 49 Kloridien aiheuttama haponkestävän teräsputken korroosio 50 Osat Easytop-vinoistukkaventtiili 51 Käyttö Viega-puristusliitoksella Tekniset tiedot toteutusvaihtoehtoja Eristyskuori Easytop XL -vinoistukkaventtiilit laippaliitännällä Easytop-näytteenottoventtiili* 60 Venttiilin rakenne Käyttö Käyttöyksikkö Tekniset ominaisuudet Easytop-piiloasennettava istukkaventtiili 63 Ominaisuudet Liitäntämahdollisuuksia Venttiilin rakenne Easytop- piiloasennettavat vapaavirtausventtiilit 64 Tekniset tiedot Asennus ja tiivistys Kiinnitys kiinnityssarjalla Tarvikesarjat Eristyskuoret Easytop-palloventtiilit 68 Easytop-säätöventtiili (käyttöveden kierron säätöventtiili) 69 Toimintaperiaate Toteutusvaihtoehtoja Tarvikkeet

9 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Smartloop-Inliner -kiertojohto 71 Määräysten mukainen käyttö Järjestelmän kuvaus Lämpötilan jaotus Edut Osat Asennus Korjausliitin Viegan tiivisterenkaat 80 Seka-asennus 81 Eristyskierreliitos 81 Säiliöliitäntä 82 Potentiaalintasaus 82 Asennus Varastointi ja kuljetus 83 Putken katkaisu 84 Putken taivutus 84 Putkien reitittäminen ja kannakointi 84 Kannakointitavat Lämpöä kuljettavien putkijohtojen piiloasennus Kierre- ja laippaliitokset 86 Kierreliitokset Laippaliitokset Puristusliitoksen tekeminen 87 Metalliputket mm Sanpress XL 76,1 108,0 mm Sanpress Inox XL ja Profipress XL 64,0 108,0 mm Puristuksen tilantarve 93 Putken koko mm Putken koot 76,1 108,0 mm Käyttöönoton pääperiaatteet 97 SC-Contur Desinfiointi Liitteet Painehäviöt: haponkestävät teräsputket, kylmä vesi Painehäviöt: haponkestävät teräsputket, kylmä vesi Painehäviöt: haponkestävät teräsputket, lämmin vesi Painehäviöt: haponkestävät teräsputket, lämmin vesi Tarkastuspöytäkirja: huuhtelu vedellä Pöytäkirja: juomavesijärjestelmän koeponnistus Putkimateriaalien yhdistäminen käyttövesiasennuksissa

10 Sisällysluettelo 2 Lämmitystekniikka Kupariputkijärjestelmät Profipress Järjestelmän kuvaus 107 Määräysten mukainen käyttö Tekniset tiedot Osat 109 Putket Puristusliittimet Easytop-palloventtiilit Tiivisteet Asennus 113 Nousujohdot 113 Paluukierron liitokset 114 Patteriliitäntä 115 Liitäntä lattian jakokappaletta käyttäen Liitäntä risteävillä T-yhteillä Liitäntä T-yhteillä Liitäntä patterin liitoskappaleella Liitäntä sokkelilistan liitossarjalla Patteriliitoksen sovitinsarjat Putkiston eristäminen ja asentaminen* 123 Lämpöeristys* Lämmönjakoputkistot Putkien asennus lattiaan Esimerkkejä Seka-asennukset 127 Painekoe 127 Painekoe vedellä Painekoe ilmalla (poikkeustapauksissa) Kaukolämmön käyttöön liittyvät laitteet 128 >> 9

11 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Järjestelmäkuvaus Profipress S-press -liitin 129 Määräysten mukainen käyttö Aurinkokerääjä 130 Putkien reititys Putkimateriaali Huuhtelu Painekoe Teräsputkijärjestelmät Prestabo Järjestelmän kuvaus 132 Määräysten mukainen käyttö Tekniset tiedot Osat 134 Putket 134 Merkintä Varastointi ja kuljetus Puristusliitos 136 SC-Contur Tekniset ominaisuudet Tiivisteet 137 EPDM FKM Asennus 138 Ulkopuolen korroosiosuojaus* 138 Ote standardista DIN Sisäpuolen korroosiosuojaus Putkiston eristäminen ja asentaminen 139 Lämpöeristys 139 Potentiaalintasaus* 142 Seka-asennukset 142 Putkien reitittäminen ja kannakointi 142 Pituussuuntainen laajeneminen 143 Prestabo-putkien pituussuuntainen laajeneminen Laajennuksen tasaimet Asennus 149 Varastointi ja kuljetus 149 Työstäminen 149 Lyhentäminen Pinnoitteen poisto

12 Sisällysluettelo Jäysteen poisto Taivuttaminen Asennusesimerkkejä 151 Kannakointitavat 152 Piiloasennus 153 Lattia-asennus 153 Lattia-asennus, pietty lattia (valuasfaltti) 154 Puristuksen tilantarve 155 Putken koot mm Putkikoot 64,0 108,0 Prestabo XL Puristaminen puristusrenkailla mm Puristusliitoksen tekeminen, koot mm 159 Puristusliitoksen tekeminen, koot 64,0 108,0 mm 162 Painekoe Kaasuasennukset* Yleisiä periaatteita Maakaasu 165 Viega-järjestelmän periaatteet 166 Kaasupistorasiat 167 Järjestelmän kuvaus Profipress G ja Profipress G XL 168 Määräysten mukainen käyttö Tekniset tiedot Puristusliittimien merkintä 170 Lämpökuormavaatimus 170 Kaasulaitteet 171 Sanpress Inox G ja Sanpress Inox G XL 172 Määräysten mukainen käyttö Tekniset tiedot Puristusliittimien merkintä 174 Puristusliitos ja SC-Contur 174 >> 11

13 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Asennus Kaasuputkiasennuksia koskevat yleiset määräykset 175 Esimerkkejä 175 Putkien reitittäminen ja kannakointi 176 Asentaminen lattiaan 177 Korroosiosuojaus Teollisuuden käyttösovellukset Järjestelmän kuvaus Profipress / Sanpress Inox / Profipress G / Sanpress Inox G / Prestabo 179 Profipress ja Profipress G 180 Sanpress Inox ja Sanpress Inox XL 182 Prestabo 184 Asennus Käyttökohteet SC-Contur DVGW:n tarkastamaa turvallisuutta 185 Tiivisteet 186 Laippaliitokset 187 Paineilmalaitteistot 187 Jäähdytysvesilaitteet 189 Prosessivesilaitteet 190 Tekninen kaasu 191 Höyrylaitteistot (matala paine) 193 Laivanrakennus 193 Profipress ja Sanpress (silikonivapaa) 194 Easytop-palloventtiilit 195 Käyttö, yleistä 196 Materiaalin kestävyyttä koskeva kysely

14 Sisällysluettelo 5 Puristustyökalut Järjestelmän kuvaus Määräysten mukainen käyttö Puristustyökalut 200 Pressgun 4 E 230 V 200 Pressgun 4 B 201 Pressgun Picco 202 Muiden valmistajien puristustyökalujen käyttö 202 Tarvikkeet 203 Puristustyökalut 204 Puristusrenkaat ja niveltoiminto 204 Viega-metalliputkijärjestelmille XL-puristusliittimille Puristusketjut ja Puristusleuat 205 Puristusketjut ja vetoleuat Puristusleuat Picco-puristusleuat Huolto-ohjeita Puristustyökalut 206 Puristusrenkaat ja puristusleuat 206 Hakemisto

15 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos 1 Käyttövesiasennukset Yleisiä periaatteita Puhdas juomavesi on terveytemme perusta. Vesi sisältää meille välttämättömiä kivennäis- ja hivenaineita. Tarvitsemme vettä ruuan valmistukseen, puhdistamiseen ja peseytymiseen. Suunnittelijoiden, asentajien ja kuluttajien yhteisenä tavoitteena on, että putkiasennuksen jokaisesta vesipisteestä saadaan riittävästi ja hyvälaatuista vettä. Veden koostumus muuttuu esimerkiksi sen joutuessa kosketukseen erilaisten putkimateriaalien kanssa, sen lämmetessä tai seistessä putkessa tai säiliössä. Samalla lisääntyy veden bakteerikasvusto. Kuva D1 Sairastumis tapaukset Uusimman tietämyksen mukaan Saksassa on noin legionellatapausta vuodessa. Jos tautiin kuolee 10 % sairastuneista, tautiin kuolleita on vuosittain henkeä. Muissa maissa sairastuneisuus on 34,1 (Espanja), 19,2 (Tanska), 17,9 (Alankomaat) ja 16,9 (Ranska) henkeä miljoonaa asukasta kohti. Luvut ovat huomattavasti pienempiä kuin Saksassa. Ongelmien välttämiseksi on kaikissa maissa ruoka- ja talousveden käyttöön liittyviä säädöksiä. EU antaa jatkuvasti uusia määräyksiä, jotka täydentävät tai korvaavaat kansallisia määräyksiä. Tämän takia on välttämätöntä säännöllisesti testata vesihuoltoon liittyvää tekniikkaa ja ottaa se nopeasti käyttöön. Esimerkiksi Saksassa on kuivana suoritettava tiiviystesti tullut hygieniasyistä suurten putkiasennusjärjestelmien (esim. sairaalat ja hotellit) normiksi. Nykyään asennus myös huuhdellaan niin myöhään kuin mahdollista. 14

16 1 Käyttövesiasennukset Yleisiä periaatteita Käyttövesiasennuksen periaatteet voi tiivistää seuraavasti:»vältä putkiston asennus- ja käyttövaiheessa sellaisia asennuksia ja toimenpiteitä, joiden vuoksi vesi joutuu seisomaan kauan putkissa.vältä käytön aikana jatkuvia 25 C:n ja 55 C:n välisiä lämpötiloja.«käyttövesijärjestelmän asennus vaatii siis perusteellista asiantuntemusta. Koko Euroopassa tehdään työtä, jotta saadaan luotua yhtenäiset standardit käyttövesiasennuksiin puhtaan veden turvaamiseksi. Esimerkkeinä ovat standardit EN 806 ja EN Tässä luvussa esitellään tiivistelmä toimista, joita tarvitaan puhtaan veden turvaamiseksi. Niihin kuuluvat käyttövesiasennuksen ammattitaitoinen suunnittelu, käyttöönotto ja varsinainen käyttö. Kansalliset määräykset ovat aina tässä annettuja ohjeita edellä. Viegan asiantuntijat tukevat aina paikallisia ammattilaisia työssään. Taloudellisuus Puhdas vesi on arvokasta. Kaikkialla maailmassa sitä ei ole riittävästi. Toisaalta on arvioitava, mitä veden säästäminen vaikuttaa sen laatuun. Nykyään hygie niavaatimukset edellyttävät, että esimerkiksi sairaalarakennuksen veden on vaihduttava kolme kertaa viikossa. Veden lisäksi pyritään säästämään myös energiaa. Alhainen lämpimän käyttö veden lämpötila aiheuttaa kuitenkin legionella-riskin. Säästöjen ja terveyden suojelemisen välille on siksi löydettävä sopiva keskitie. Veden säästö vai terveys Kuva D2 15

17 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Suunnittelu 1) Neuvoston 3. marraskuuta 1998 päivätty direktiivi 98/83/EY ihmisten käyttöön tarkoitetun veden laadusta Vesihuoltoa säätelevät lait ja asetukset (Suomi) Vuonna ) astui voimaan uusi eurooppalainen juomavesidirektiivi. Suomessa vesihuoltolaki, sosiaali- ja terveysministeriön antama asetus talousveden laatuvaatimuksista ja valvontatutkimuksista sekä erikseen pieniä yksiköitä koskeva asetus. Niissä määri tellään käyttöveden vähimmäisvaatimukset. Käyttövesi on vettä, jota käytetään juomiseen, ruuan valmistukseen, peseytymiseen yms. tarkoituksiin muun muassa kotitaloudessa. Veden lämpötilan raja-arvot eivät saa ylittyä eivätkä alittua niissä pisteissä, joissa vettä otetaan riippumatta siitä, onko kysymyksessä kylmä vai lämmin vesi. Käyttövesiasennusta suunnitellessa pitää seuraavien seikkojen olla selvitettyinä (paikallinen vesihuoltolaitos antaa tarkemmat tiedot): Kiinteistön vesiliitäntä QQKuka asentaa? QQKuka omistaa? QQMateriaalit? Läpimitta? QQTulo rakennukseen missä? Vesimittari ja pääsulku QQKuka asentaa? QQMittarin koko? QQTakaisinvirtauksenesto? Paine QQVähimmäisjakelupaine? Missä mitattu? QQPutkiston maksimipaine? Käyttöveden laatu QQMahdolliset raaka-ainerajoitukset Putkimateriaalit Materiaalien ja laitteiden on oltava kansallisten määräysten mukaisia. Järjestelmän saa asentaa kiinteistöön vain valtuutettu alan ammattilainen. Jo suunnitteluvaiheessa on otettava huomioon mm. käyttöveden laatu. Jokaisella putkimateriaalilla on käyttöalueen raja-arvot, joita tosin ei yleensä määräystenmukaisessa käytössä koskaan saavuteta. Erityistilanteissa kuten iskudesinfioinnissa saattaa raja tulla vastaan. Käänny siksi epäselvässä tapauk sessa valmistajan puoleen. Kuumaupotetut sinkityt rautamateriaalit Saa käyttää ainoastaan standardien DIN ja DIN EN mukaisesti, jos QQemäskapasiteetti on KB 8.20,5 mol / m 3 ja samanaikaisesti QQhappokapasiteetti on KS 4.3 1,0 mol / m 3. Sinkitykselle asetetut tiukemmat vaatimukset on täytettävä. 16

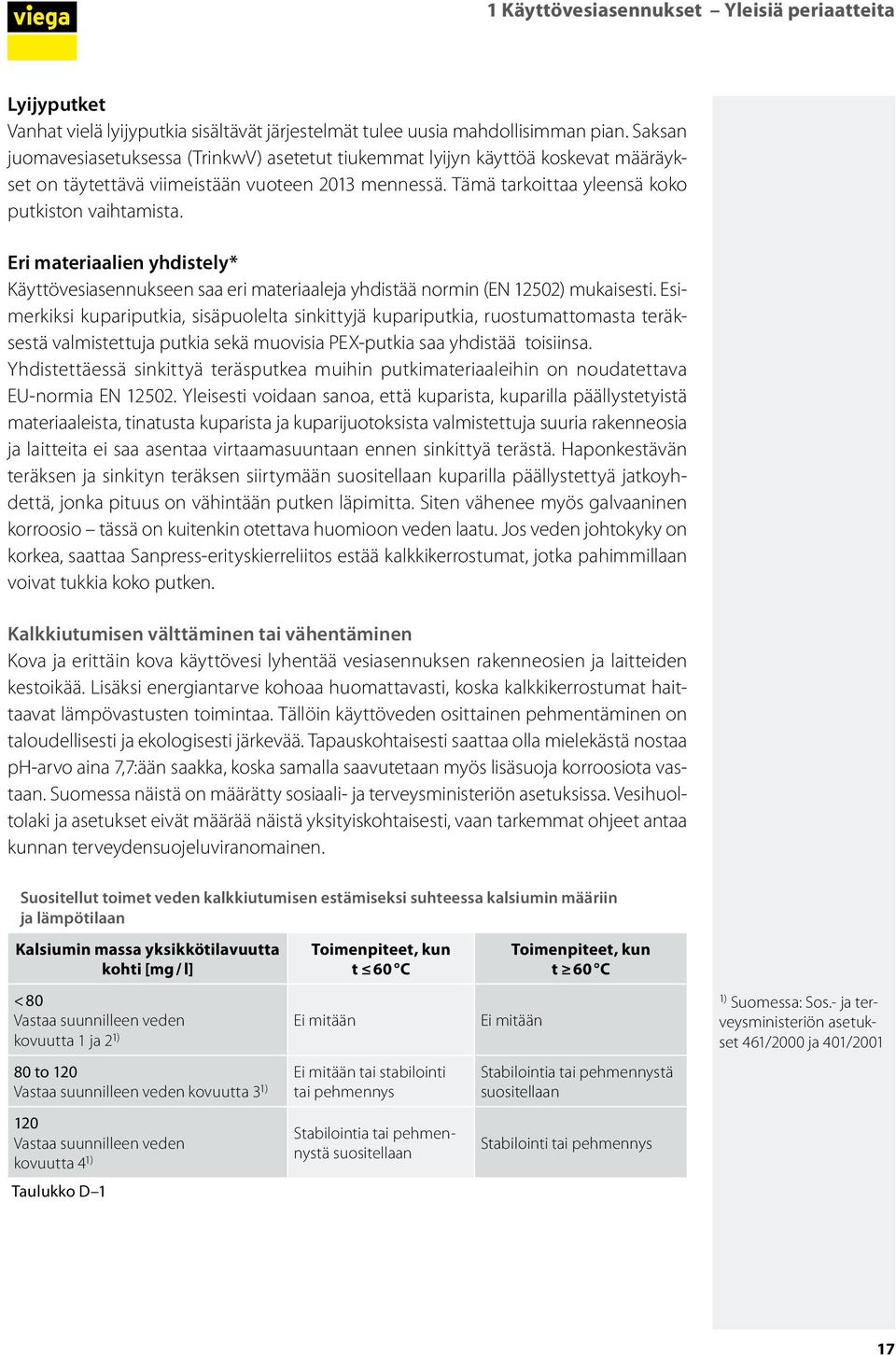

18 1 Käyttövesiasennukset Yleisiä periaatteita Lyijyputket Vanhat vielä lyijyputkia sisältävät järjestelmät tulee uusia mahdollisimman pian. Saksan juomavesiasetuksessa (TrinkwV) asetetut tiukemmat lyijyn käyttöä koskevat määräykset on täytettävä viimeistään vuoteen 2013 mennessä. Tämä tarkoittaa yleensä koko putkiston vaihtamista. Eri materiaalien yhdistely* Käyttövesiasennukseen saa eri materiaaleja yhdistää normin (EN 12502) mukaisesti. Esimerkiksi kupariputkia, sisäpuolelta sinkittyjä kupariputkia, ruostumattomasta teräksestä valmistettuja putkia sekä muovisia PEX-putkia saa yhdistää toisiinsa. Yhdistettäessä sinkittyä teräsputkea muihin putkimateriaaleihin on noudatettava EU-normia EN Yleisesti voidaan sanoa, että kuparista, kuparilla päällystetyistä materiaaleista, tinatusta kuparista ja kuparijuotoksista valmistettuja suuria rakenneosia ja laitteita ei saa asentaa virtaamasuuntaan ennen sinkittyä terästä. Haponkestävän teräksen ja sinkityn teräksen siirtymään suositellaan kuparilla päällystettyä jatkoyhdettä, jonka pituus on vähintään putken läpimitta. Siten vähenee myös galvaaninen korroosio tässä on kuitenkin otettava huomioon veden laatu. Jos veden johtokyky on korkea, saattaa Sanpress-erityskierreliitos estää kalkkikerrostumat, jotka pahimmillaan voivat tukkia koko putken. Kalkkiutumisen välttäminen tai vähentäminen Kova ja erittäin kova käyttövesi lyhentää vesiasennuksen rakenneosien ja laitteiden kestoikää. Lisäksi energiantarve kohoaa huomattavasti, koska kalkkikerrostumat haittaavat lämpövastusten toimintaa. Tällöin käyttöveden osittainen pehmentäminen on taloudellisesti ja ekologisesti järkevää. Tapaus kohtaisesti saattaa olla mielekästä nostaa ph-arvo aina 7,7:ään saakka, koska samalla saavutetaan myös lisäsuoja korroosiota vastaan. Suomessa näistä on määrätty sosiaali- ja terveysministeriön asetuksissa. Vesihuoltolaki ja asetukset eivät määrää näistä yksityiskohtaisesti, vaan tarkemmat ohjeet antaa kunnan terveydensuojeluviranomainen. Suositellut toimet veden kalkkiutumisen estämiseksi suhteessa kalsiumin määriin ja lämpötilaan Kalsiumin massa yksikkötilavuutta kohti [mg / l] Toimenpiteet, kun t 60 C < 80 Vastaa suunnilleen veden Ei mitään Ei mitään kovuutta 1 ja 2 1) 80 to 120 Vastaa suunnilleen veden kovuutta 3 1) 120 Vastaa suunnilleen veden kovuutta 4 1) Taulukko D1 Ei mitään tai stabilointi tai pehmennys Stabilointia tai pehmennystä suositellaan Toimenpiteet, kun t 60 C Stabilointia tai pehmennystä suositellaan Stabilointi tai pehmennys 1) Suomessa: Sos.- ja terveysministeriön asetukset 461/2000 ja 401/

19 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Näytteenotto Sairaaloiden, hotellien yms. rakennusten veden laadun tarkkailua varten putkistossa on oltava paikat vesinäytteiden ottoa varten. Yleensä vesinäytteet otetaan näytteenottoventtiilin kautta. Jos järjestelmä on kuitenkin laaja ja haaroittunut, on hyvä asentaa useampia näytteenottopaikkoja esimerkiksi kellarin jakojojohtoihin ja nousujohtoihin sekä kerrosjakojohtoihin. Tämä on tärkeää, koska näytteenottolaitteet ovat usein mikrobiologisesti epäpuhtaita ja tutkimustulokset saattavat sen vuoksi vääristyä. On tunnettua, että virheitä tapahtuu enemmän näytettä otettaessa kuin näytettä tutkittaessa. Siksi onkin viisasta ottaa julkisen rakennuksen putkistoasennuksen suunnitelmiin mukaan näytteenottoventtiilit, esimerkiksi sellaiset kuin Viega tarjoaa. Kuva T3 näyttää esimerkin, miten näytteenottopaikat olisi järkevä sijoittaa. Pilaantuneen veden paikka putkistossa on näillä järjestelyillä helpompi löytää. Näytteenottoventtiili C C C C C C C C C O= alkutarkastus C C= jatkuva tarkastus Kuva D3 C 18

20 1 Käyttövesiasennukset Yleisiä periaatteita Viega-putkijärjestelmän periaatteita Materiaalisuositukset Kiinteistöliittymät ja maahan asennetut runkoputket PE-muovia QQPuristusliitin, punametallia korroosiovapaa (Geopress) QQLiitos on nopea, varma ja säänkestävä Kiinteistöliitännät Geopress-putkella Kuva D4 Kellarin jako- ja nousujohdot metallia QQHyvä muotopysyvyys, pieni kannakointitarvikkeiden menekki QQEristemateriaalia säästyy, koska putken ulkoläpimitta pieni QQPituuden lämpölaajeneminen pieni QQKäyttö puristustyökalulla kokoon DN 100 saakka QQTilaa säästävä Nousujohdot Profipress, jossa haaroitusputki PE-Xc Kuva D5 19

21 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Kerrosjakojohdot PE-Xc-putkea QQVaihtoehtoisesti upotettuna, hitsatulla alumiinikerroksella QQMyös PE-suojaputkella, kondenssivesisuojausta varten standardin DIN 1988 mukaisesti QQRullasta katkeamattomaan asennukseen QQKoteloasennusta varten esiasennetuin pistomitoin, melua vaimentavilla laiteliitännöillä, erillis-, rivi- tai rengasjohtojärjestelmänä Vesipiste vähän hukkatilaa Kuva D6 Visign for Carehygieniahuuhtelutoiminto Veden stagnaation ja siihen liittyvän mikrobikontaminaation estämiseksi tulisi putkistojen harvoin käytetyt osat huuhdella säännöllisesti.»visign for Care«-käyttöpaneeli on varustettu hygieniahuuhtelutoiminnolla, joka rekisteröi aikavälin, jonka aikana vettä ei ole otettu, ja käynnistää huuhtelun yksilöllisesti ohjelmoitavin aikavälein. Asennus ja päivitys on mahdollista suljetuille kaksoishuuhtelutekniikalla varustetuille Viega-vesisäiliöille sarja- tai rengasputkihaaroissa, jos käytettävissä on 230 V:n liitäntä ja tyhjä putki ohjauskaapelia varten. 20

22 1 Käyttövesiasennukset Yleisiä periaatteita Suunnittelu ja toteutus hygienianäkökohdat huomioon ottaen, yleistä Huomioi käyttövesiasennuksen suunnittelussa mm. seuraavat seikat: QQMateriaali valitaan standardin EN mukaisesti QQKäytä tuotteita, joissa on hyväksymismerkintä QQSelvitä pienin mahdollinen vesitilavuus (painealuetta käyttäen) QQMäärittele suurin mahdollinen kylmän käyttövesijohdon etäisyys lämmönlähteistä QQHuolehdi kuiluissa ja alaslaskettujen kattojen putkiasennuksissa käyttövesiputkien (sekä kylmän että lämpimän) riittävästä eristyksestä QQKylmän käyttöveden jälkikäsittelylaitteita ei saa asentaa tilaan, jonka lämpötila on > 25 C QQVarmista, että käyttövesi lämmitetään riittävän kuumaksi ja että lämmin vesi kulkee putkissa riittävän kuumana ja kylmä vesi riittävän kylmänä QQVarmista vedenkiertojärjestelmän hydraulinen tasaus QQJulkisten rakennusten putkistoon on asennettava näytteenottoventtiili QQValitse haarasulut (sulkuventtiilit) QQAina kun vain on mahdollista, jätä kalvotyyppiset paisuntasäiliöt pois käyttövesiverkosta QQVähennä veden seisominen putkissa minimiin esimerkiksi välttämällä ohituksia ja tyhjennysjohtoja. Älä liitä suunnitelmaan säiliöitä QQPoista olemassa olevasta laitteistosta virtaamattomat kohdat QQErota sammutusvesijärjestelmä käyttövesijärjestelmästä QQKäytä kuivana suoritettavaa tiiviystestiä aina kun vain on mahdollista Käyttövesijärjestelmä koostuu monista erillisistä komponenteista. Putkistojen ohella erityinen merkitys on myös laitteiden ja muiden osien varmistuksilla, joiden tulee täyttää EN standardi. KRV (vapaavirtausventtiili, takaiskulla) Ja näytteenottoventtiili Kuva D7 21

23 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Putkien reititys Käyttövesiputkiston hygienian kannalta on olennaista, millä tavoin putket reititetään harvoin käytettäviin vesipisteisiin. Ne on liitettävä asennusjärjestelmään siten, että vesi vaihtuu mahdollisimman usein, vaikka vesipisteen käyttö olisi hyvin vähäistä esimerkiksi joinakin vuodenaikoina. Tämä voidaan toteuttaa suunnittelemalla vesipisteet rinnakkais- tai rengasjohtojärjestelmään. Harvoin käytettäviä vesipisteitä on esimerkiksi seuraavissa kohteissa: QQPuutarha, autotalli QQVieras-WC QQApukeittiö QQRinnakkain asennetut peseytymispisteet (esim. urheiluhalli) QQBide-istuin QQPesukoneliitäntä QQWC:seen sijoitetun laitteen letkuliitäntä QQKaatoallas QQLämmitysjärjestelmän täyttö- ja tyhjennysliitännät Rinnakkais- ja rengasjohdot Kuva D8 Kuva D9 Käyttövesi ja sammutuslaitteistot Sammutuslaitteet ovat paloturvallisuuden kannalta ehdottoman tärkeitä. Näiden laitteiden yhdistämisestä käyttövesijärjestelmään aiheutuu kuitenkin terveydellisiä ongelmia, jos sammutuslaitteiston vesi ei virtaa riittävästi putkiston läpi. Yleensä tilanne on juuri näin. Siksi sammutuslaitteisto on erotettava käyttövesijärjestelmästä. Sen toiminta on kuitenkin varmistettava säädösten mukaisesti. Putkistosuunnitelma Putkistosuunnitelman tarkoitus on taata järjestelmän moitteeton toiminta putkiston taloudellista läpimittaa käyttäen. Käyttövesi kulkee nopeasti järjestelmän läpi, jos putkien läpimitat minimoidaan ja käytetään mahdollisimman lyhyitä pistojohtoja. Silloin vesi vaihtuu nopeasti, vaikka veden käyttöä säännöstellään. 22

24 1 Käyttövesiasennukset Yleisiä periaatteita Kylpyhuoneen putkiasennukset Veden hygienian kannalta järkevä putkitus Kuva D10 Käytännön kokemukset osoittavat, että yksilöllisissä syöttöjohdoissa (pistojohdoissa) asuntojen usein käytetyissä vesipisteissä ei ole odotettavissa järjestelmää vaarantavaa mikrobikontaminaatiota. Muissa kuin asuinrakennuksissa tämä tulisi aina arvioida erikseen ja tapauskohtaisesti. Edeltävässä kaaviossa esitetään asunnon tyypillinen käyttövesiasennus. Vesipisteisiin, kuten pesualtaaseen tai suihkuun, on asennettu pystyputket. Toisaalta kylpyammetta (kun se on asennettu suihkun yhteydessä) käytetään verrattaen harvemmin ja siksi se tulisi liittää pesualtaaseen sarjaputkea käyttäen. Sama koskee myös bideetä ja pesukoneen liitäntää. Jälkimmäinen on useimmiten asennettuna asuntoon, mutta usein sitä ei käytetä. 23

25 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Painehäviöiden jakautuminen Samalla kun järjestelmän painehäviöitä lasketaan, saadaan myös selville optimaalisen äänieristyksen vaatimat toimet. Sulkuventtiileillä, joilla on pieni painehäviö kuten palloventtiileillä, voidaan hyödyntää käytettävissä oleva paine. Lisää mahdollisuuksia saat valitsemalla sähkötoimisen läpivirtauslämmitti -men hydrauliohjatun sijasta, suunnittelemalla vesipisteisiin pienimmän mahdollisen virtauspaineen jne. Laitevalmistajien antamilla painehäviön arvoilla on kuitenkin etusija yleisesti arvioituihin ohjearvoihin nähden. Viptool Engineering on ammattikäyttöön sopiva putkikokojen valintaohjelma. Ohjelma laskee piirustuksen pohjalta kaikki putkiston tiedot ja laatii materiaaliluettelon. Asennus Käyttöveden laatuun vaikuttaa ratkaisevasti työjakso asennustöiden aloittamisesta putkiston käyttöönottoon. Kaikki rakenneosat on kuljetettava asennuspaikalle asiallisella tavalla. Varastoi tuotteet asennuspaikalla siististi. Käytä vain sellaisia rakenneosia, jotka näyttävät päällepäin ehjiltä ja puhtailta. Ota puristusliittimet pakkauksesta vasta juuri ennen käyttöä. Sulje Viegan sulkutulpilla likaantumisen estämiseksi sellaiset putket tai putken pätkät, joita ei ole suojattu (enää) tulpilla. Vältä seisottamasta vettä asennuksessa tai rakenneosassa (esim. paineenkorotuslaitteistossa, magneettiventtiilissä) ennen käyttööottoa. Se saattaa lisätä bakteerikasvustoa vedessä sekä myös rakenneosan pinnassa. Haponkestävät teräsputket Toimitettavien putkien päät on suljettu tulpilla Kuva D11 24

26 1 Käyttövesiasennukset Yleisiä periaatteita Tiiviyskoe* Viega SC-Contur näyttää puristumattoman liitoksen painealueella 22 mbar 3 bar (kuiva) ja 1 bar 6,5 bar (märkä). Mikäli tiiviyskoe tehdään pakkaskautena, suosittelemme myös pieniin rakennuskohteisiin kuivaa tiiviyskoetta. Tiiviyskoe, kuiva Tiiviyskoe tehdään painekokeena 1000 kpa:n paineella verkoston alimmasta pisteestä mitattuna; koestusaika on vähintään 10 minuuttia. Mikäli putkistossa on muoviputkea, on koestusaika vähintään 30 min. Kokeen tarkoitus on löytää puristamattomat liitokset. Hygieniasyistä suuriin rakennuskohteisiin suositellaan kuivaa tiiviyskoetta. Kokeessa käytetään kuivaa, öljyämätöntä paineilmaa. Mikäli hygieniavaatimukset ovat erityisen korkeat, voidaan käyttää suojakaasua. Ilmoitettuja turvallisuusohjeita on noudatettava. Kuiva koeponnistus Koeponnistus enintään 3 baarin paineella kestää 10 minuuttia.. Tiiviyskoe Kuiva Kuva D12 Kuva D13 25

27 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Tiiviyskoe, märkä Märkää tiiviyskoetta suositellaan vain putkistoihin, jotka otetaan käyttöön heti kokeen jälkeen, esim. omakotitaloihin. Laitteisto täytetään suodatetulla käyttövedellä. Puristumattomat Viega-puristusliitokset voidaan tunnistaa 6,5 baariin saakka. Huuhtelu Huuhtelu voidaan tehdä sen jälkeen, kun vesilaitos on huuhdellut kiinteistöliitännän ja hyväksynyt sen käyttöönotettavaksi. Huuhteleminen tapahtuu siis niin myöhään kuin mahdollista, ellei putkisto ole pahasti likaantunut jonkin poikkeuksellisen syyn kuten tulvan takia. Siinä tapauksessa kannattaa putkisto huuhdella heti likaantumisen jälkeen ilma-vesiseoksella. Likaantumistapauksissa tai käyttöönoton viivästymisessä veden vaihtuminen putkistossa on varmistettava huuhtelulla varsinaiseen käyttöönottoon saakka. Käyttöönotto ja luovutus QQTäytä putkisto vasta juuri ennen käyttöä. Jos käyttöönotto viivästyy, suunnittele huuhteluohjelma. Kirjoita ohjelma muistiin QQLuovuta työn toteutukseen liittyvät asiakirjat tilaajalle QQAnna mukaan myös käyttöohjeet yms. materiaali QQLuovuta tilaajalle tiiviyskokeen pöytäkirja sekä opastukseen liittyvät asiakirjat QQKerro käyttäjille, miten tärkeää on, että vesi vaihtuu putkistossa säännöllisesti ja täydellisesti QQKerro legionellabakteerin vaaroista. Lämpimän veden on oltava riittävän kuumaa ja kylmän veden riittävän kylmää QQTarjoa huoltosopimusta 26

28 1 Käyttövesiasennukset Yleisiä periaatteita Desinfiointi Ellei vesi ole mikrobiologisilta ominaisuuksiltaan moitteetonta, se voidaan desinfioida Viega-puristusjärjestelmissä. Suomessa laki ja asetukset eivät määrää tästä tarkasti (Sosiaali- ja terveysministeriön asetukset 401/2001 ja 461/2000). Tarkemmat tiedot antaa kunnan terveydenhuoltoviranomainen. Desinfoinnilla on vaikutusta vain niissä paikoissa, joissa vettä virtaa riittä -västi. Desinfiointi ei poista koskaan ongelmien syytä. Se on vain hätätoimi, kunnes saneeraus on suoritettu loppuun. Lämpödesinfiointi on suositeltavin muoto, koska vain siten pystytään vaikuttamaan putkiston biofilmiin. Turvatoimet ovat tarpeen, ja ne suunnitellaan rakennuksen käyttötarkoituksen mukaan. Kemiallisen desinfioinnin jälkeen putkisto on huuhdeltava, kunnes desinfiointiainepitoisuus laskee jatkuvaan desinfiointiin hyväksyttyjen pitoisuuksien tasolle. Legionellan saastuttamien putkistojen desinfiointiin riittää kokemuksen mukaan 50 mg klooria litraa kohti 12 tunnin ajan. Tarkemmat ohjeet saat Viega-edustajalta. Veden lämpötilojen pitäminen riittävän kuumana ja kylmänä sopii paremmin legionellan ennaltaehkäisyyn kuin jatkuva klooraus. Jos jatkuva desinfiointi on kuitenkin välttämätöntä saneeraustyön aikana, se on suoritettava kansallisten määräysten mukaisesti. Pseudomonas (gramnegatiivinen bakteeri) Kuva D14 Suosittelemme, että annat desinfioinnin ammattitaitoisen ja kokeneen henkilön tehtäväksi. 27

29 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Putkijärjestelmien taloudellisuus Käyttövesiputkiston materiaali valitaan teknisten ja taloudellisten näkökohtien perusteella. Putken kestävyyden ja juomaveden hygieenisyyden lisäksi tärkeitä ovat myös asennuksen helppous ja taloudellisuus. Puristustekniikka on taloudellinen, koska putkien käsittely on helppoa ja asennus käy nopeasti. Muita olennaisia tekijöitä ovat tuotteiden saatavuus, tarvikevalikoiman runsaus ja putkien reitittämisen ja kannakoimisen kustannukset. Metalliputkia pidetään muoviputkia sopivampina kellarin jako- ja nousujohtojen alueella. Sanpress Inox -asennus Kuva D15 Edut: QQPieni tilantarve putken pituussuuntaista laajenemista varten QQPaisuntakaarien ja tasaimien kustannukset jäävät pieniksi QQKannakointimateriaalin säästö QQPienet palosuojausvaatimukset QQPienet seinämäpaksuudet lämpöeristeen pieni menekki (merkitystä varsinkin, jos putken läpimitta on suuri) Kuvassa D-16 vertaillaan pituussuuntaisen lämpölaajenemisen tasaamista eri putkimateriaaleilla. Metalliputket ovat tässä suhteessa edullisia. Sama koskee myös kannakointikuluja. Ne ovat kellarin jako- ja nousujohtojen alueella alle 50 % muoviputkien kuluista. 28

30 1 Käyttövesiasennukset Yleisiä periaatteita Kerrosjohtoihin riittävät pienet läpimitat ja lyhyet putket. Pituussuuntainen laajeneminen on siten vähäistä. Asennuksen kannalta hyvä vaihtoehto on molempien materiaalien yhdistelmä kellari- ja nousujohdot metallia ja kerroksissa jakojohdot muovia. Putkien pituussuuntainen laajeneminen Teräs Kupari Polypropyleeni Kuva D16 Taloudellisuuteen vaikuttavat myös QQPutkien, kannakointitarvikkeiden ja eristeiden hinta QQAsennuskustannukset (riippuvat materiaalista), mukaanlukien palkat ja lisäkulut QQPutkien läpimitat, kannakointitarvikkeiden menekki, putken pituussuuntaisen laajenemisen tasaus QQTuotteiden testattu turvallisuus ja laatu SC-Contur QQTyökalukustannukset QQSaatavuus suoraan varastosta QQNopea saatavuus toimittajilta 29

31 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Metalliputkijärjestelmät, yleistä Puristusliittimet - hyväksyttyä laatua SC-Conturilla Haponkestävä teräs Sanpress ja Sanpress XL Sanpress Inox ja Inox XL Kuva D17 Sanpress Inox Putki Haponkestävä teräs Puristusliitos Haponkestävä teräs mm Rajoituksetta kaikkiin käyttövesiasennuksiin Laadukkain materiaali Kupari Profipress ja Profipress XL Kuva D18 Sanpress Putki Haponkestävä teräs Puristusliitos Punametalli mm Rajoituksetta kaikkiin käyttövesiasennuksiin Kestää hyvin klorideja Kuva D19 Profipress Putki Kupari Puristusliitos Kupari mm Huomioi käyttöveden kanssa käyttöä koskevat rajoitukset! 30

32 1 Käyttövesiasennukset Järjestelmän kuvaus Järjestelmän kuvaus Sanpress Inox / Sanpress Inox XL Määräysten mukainen käyttö Järjestelmä QQKäyttövesiasennuksiin rajoituksetta QQKäyttölämpötila 85 C; T max = 110 C QQKäyttöpaine 16 bar Järjestelmän komponentit on suojattava voimakkaalta (väliaineessa olevasta tai ulkopuolelta tulevalta) kloridipitoisuudelta. Teräsputkien vaurioitumisen estämiseksi niitä ei saa säilyttää betonilattioilla eikä vetää reunojen yli. Seka-asennus on sallittu virtaussuunnasta riippumatta. Noudata sivun 68 ohjeita. Sanpress Inoxin käytöstä muihin kuin kuvattuihin käyttötarkoituksiin on sovittava erikseen. Kuva D20 Kuva D21 Kuva D22 31

33 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Putkimateriaali Sama kuin Sanpress EN Puristusliittimien materiaali Tiivisterengas Toimitustapa Hyväksynnät Nimellismitat [mm] Sanpress Inox Sanpress Inox XL Tekniset tiedot Sanpress Inox- ja Sanpress Inox XL -haponkestävät teräsputket ovat laserhitsattuja putkia korroosiota kestävästä haponkestävästä teräksestä. QQMateriaalinro (X5 CrNiMo ), 2,3 % Mo kestävyyden lisäämiseksi, tunnusmerkkinä keltaiset tulpat QQMateriaalinro (X2 CrMoTi 18-2), PRE-arvo 24,1, tunnusmerkkinä vihreät tulpat Haponkestävä teräs EPDM-kumia (etyleeni-propeeni-dieeni-kautsu), musta; enint. 110 C; ei kestä hiilivetyliuottimia, kloorattuja hiilivetyjä, tärpättiä, bensiiniä QQTanko 6 m, kirkas ulko- ja sisäpinta QQPutken päissä muovisuojukset QQKaikki putket on tiiviystestattu ja varustettu vastaavilla merkinnöillä Putki, materiaalinro : DVGW-hyväksyntä: DW 8501 BL 0551 (15 54 mm) DW 8511 BQ 0245 (64,0 108,0 mm) Putki, materiaalinro : DVGW-hyväksyntä: DW 8501 BS 0376 (15 108,0 mm) 15 / 18 / 22 / 28 / 35 / 42 / 54 64,0 / 76,1 / 88,9 / 108,0 Sanpress Inox -putket d x s [mm] Putken tilavuus metriä kohti [litra / m] Putken paino metriä kohti [kg / m] Paino, 6 m tanko [kg] 15 x 1,0 0,13 0,35 2,10 18 x 1,0 0,20 0,43 2,55 22 x 1,2 0,30 0,65 3,89 28 x 1,2 0,51 0,84 5,02 35 x 1,5 0,80 1,26 7,55 42 x 1,5 1,19 1,52 9,13 54 x 1,5 2,04 1,97 11,83 Sanpress Inox XL -putket 64,0 x 2,0 2,83 3,04 18,24 76,1 x 2,0 4,08 3,70 22,20 88,9 x 2,0 5,66 4,34 26,00 108,0 x 2,0 8,49 5,30 31,80 Taulukko D2 Koko Standard XL Puristusliittimen materiaali Erikoisteräs Erikoisteräs 32

34 1 Käyttövesiasennukset Järjestelmän kuvaus Sanpress / Sanpress XL Määräysten mukainen käyttö Järjestelmä QQKäyttövesiasennuksiin rajoituksetta QQKäyttölämpötila 85 C; T max = 110 C QQKäyttöpaine 16 bar Järjestelmän komponentit on suojattava voimakkaalta (väliaineessa olevasta tai ulkopuolelta tulevalta) kloridipitoisuudelta. Sekaasennus on sallittu virtaussuunnasta riippumatta. Noudata sivun 68 ohjeita. Sanpress Inoxin käytöstä muihin kuin kuvattuihin käyttötarkoituksiin on sovittava erikseen. Haponkestävät teräsputket ja punametalliset puristusliittimet Vakiokoot mm XL-koot 76,1 108 mm leikkuurengas ja EPDM-kuminen tiiviste Kuva D23 Kuva D24 Sanpress Puristusliitosjärjestelmä haponkestäville teräsputkille Puristusliitin, punametallia, EPDM-tiiviste mm Kaikki koot SC-Contur:lla Kuva D25 33

35 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Putkimateriaali Puristusliittimien materiaali Tiiviste-elementti Toimitustapa Hyväksynnät Nimellismitat [mm] Sanpress Inox Sanpress Inox XL Tekniset tiedot Sanpress- ja Sanpress XL -putket ovat ohutseinäisiä ja laserhitsattuja, QQMateriaalinro (X5 CrNiMo ), 2,3 % Mo kestävyyden lisäämiseksi, tunnusmerkkinä keltaiset tulpat QQMateriaalinro (X2 CrMoTi 18-2), PRE-arvo 24,1, tunnusmerkkinä vihreät tulpat Punametalli EPDM-kumia (etyleeni-propeeni-dieeni-kautsu), musta; enint. 110 C; ei kestä hiilivetyliuottimia, kloorattuja hiilivetyjä, tärpättiä, bensiiniä QQTanko 6 m, paljas ulko- ja sisäpinta QQPutken päissä muovisuojukset QQKaikki putket on tiiviystestattu ja varustettu vastaavalla merkinnällä Jatkuvat omat laatutarkastukset sekä materiaalintestauslaitoksen (NRW) suorittamat tarkastukset. Putki, materiaalinro : DVGW-hyväksyntä: DW 8501 AP 3032 (12 54 mm) / DW 8501 AT 2348 (76,1 108,0 mm) Putki, materiaalinro : DVGW-hyväksyntä DW 8501 BS 0377 (12 108,0 mm) 12 / 15 / 18 / 22 / 28 / 35 / 42 / 54 76,1 / 88,9 / 108,0 Sanpress putket d x s [mm] Putken tilavuus metriä kohti [litra / m] Putken paino metriä kohti [kg / m] 6 m:n tangon paino [kg] 12 x 1,0 0,08 0,27 1,60 15 x 1,0 0,13 0,35 2,10 18 x 1,0 0,20 0,43 2,55 22 x 1,2 0,30 0,65 3,89 28 x 1,2 0,51 0,84 5,02 35 x 1,5 0,80 1,26 7,55 42 x 1,5 1,19 1,52 9,13 54 x 1,5 2,04 1,97 11,83 Sanpress XL -putket 76,1 x 2 4,08 3,70 22,20 88,9 x 2,0 5,66 4,34 26,00 108,0 x 2,0 8,49 5,30 31,80 Taulukko D3 Koko Standard XL Puristusliittimen materiaali Punametalli Punametalli 34

36 1 Käyttövesiasennukset Järjestelmän kuvaus Profipress / Profipress XL Määräysten mukainen käyttö Kupariputkia ja -liittimiä saa käyttää ilman juomaveteen liittyviä rajoituksia vain, jos järjestelmän QQpH-arvo on 7,4 tai suurempi tai QQTOC-arvo ei ylitä 1,5 g/l ph-tasojen ollessa 7,0-7,4 Kupariputkia ja -liittimiä saa käyttää käyttövesiasennuksiin rajoituksetta vain, jos järjestelmän QQKäyttölämpötila 85 C; T max = 110 C QQKäyttöpaine 16 bar Kuparisia rakenneosia ei saa asentaa ennen sinkitystä teräksestä valmistettuja; noudata sivun 67 ohjeita. Profipress-liittimien käytöstä muihin kuin ohessa kuvattuihin käyttötarkoituksiin on sovittava erikseen. Tarkkaile veden laatua! Huomaa virtaussuunta Profipress-liittimet Vakiokoot mm XL-koot mm puristusrenkaalla ja EPDM-tiivisteellä Kuva D26 Kuva D27 Liittimet Puristus- ja kierreliitännät Joka koossa SC-Contur Kuva D28 35

37 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Putkimateriaali Puristusliittimien materiaali Tiiviste-elementti Toimitustapa System Koot [mm] Profipress Profipress XL Tekniset tiedot Käytä ainoastaan EN 1057:n mukaisia kupariputkia. Huomioi taulukon D-4 mukainen minimiseinämäpaksuus. QQPuristusliitin mm, kuparia QQPuristusliitin kierreliitoksin mm punametallia 64,0 108,0 mm kuparia EPDM-kumia (etyleeni-propeeni-dieeni-kautsu), musta; enint. 110 C; ei kestä hiilivetyliuottimia, kloorattuja hiilivetyjä, tärpättiä, bensiiniä Tangot ja kiepit (ks. taulukko) Kaikki putket on tiiviystestattu ja varustettu vastaavilla merkinnöillä Profipress, jossa SC-Contur DVGW-rek.nro DW 8511 AP 3139 Profipress XL DVGW-rek.nro DW 8511 AT / 15 / 18 / 22 / 28 / 35 / 42 / 54 64,0 / 76,1 / 88,9 / 108,0 Sallitut kupariputket d x s [mm] Putken tilavuus metriä kohti [litra/m] Putken paino metriä kohti [kg / m] Paino, 6 m:n tanko [kg] 12 x 0,8 0,09 0,25 1,54 12 x 1,0 0,13 0,39 1,54 15 x 1,0 0,13 0,39 1,96 18 x 1,0 0,20 0,48 2,38 22 x 1,0 0,31 0,59 2,94 28 x 1,0 0,53 0,76 4,54 28 x 1,5 0,49 1,11 5,55 35 x 1,2 0,84 1,13 6,80 35 x 1,5 0,80 1,41 7,05 42 x 1,2 1,23 1,37 8,21 42 x 1,5 1,2 1,70 8,50 54 x 1,5 2,04 2,20 13,21 54 x 2,0 7,97 2,91 14,55 XL-koot 64,0 x 2,0 2,83 3,47 17,34 76,1 x 2,0 4,08 4,14 20,72 88,9 x 2,0 5,66 4,86 24,30 108,0 x 2,5 8,33 7,37 36,87 Taulukko D4 Koko Standard XL Puristusliittimen materiaali Kupari Kupari 36

38 1 Käyttövesiasennukset Asennus Asennus Eristys* Asennuksesta ja putkien materiaalista riippuen putket on eristettävä, vedettävä ja kiinnitettävä teknisten määräysten mukaisesti seuraavista syistä QQSuojaamaan kondenssiveden muodostumiselta QQSuojaamaan ulkopuoliselta korroosiolta QQSäilyttämään käyttöveden laadun QQRajoittamaan lämpöhäviötä QQEstämään laajenemisen aiheuttamaa melua QQSuojaamaan paineiskujen siirrolta rakenteisiin QQEstämään virtausäänten siirtyminen Kylmän käyttöveden putkien eristys Kylmän käyttöveden putket on suojattava lämpenemistä ja veden seisomista vastaan. Putkien järjestys tulee valita siten, että lämmönlähteisiin kuten lämminvesiputkiin, savuhormiin ja lämmityslaitteisiin on etäisyyttä riittävästi. Ellei se ole mahdollista, kylmävesiputket on eristettävä niin hyvin, ettei juomaveden laatu kärsi lämpenemisestä. Ohjearvoja eristyskerrosten vähimmäispaksuuksille kylmä vesi Asennustilanne Eristyspaksuus l = 0,040 W/(mK) [mm] 1) Putket asennetaan vapaasti, tilassa on lämmitys 4 Putket asennetaan vapaasti, tilassa ei ole lämmitystä 9 Putket kuilussa, ei lämminvesiputkia 4 Putket kuilussa, vieressä kuumia putkia 13 Putket muuratussa kuilussa, nousuputket 4 Putket seinäsyvennyksessä, vieressä kuumia putkia 13 Putki betonilaatan päällä 4 Taulukko D5 1) muille lämmönjohtavuuksille on eristyskerrosten paksuudet laskettava erikseen, läpimitan ollessa d = 20 mm 37

39 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Lämpimän käyttöveden putkien eristys Jotta lämminvesijohtojen lämpöhäviöt pysyisivät mahdollisimman pieninä, voidaan noudattaa seuraavien taulukoiden arvoja. Noudata kansallisia määräyksiä. Ohjearvoja eristyskerrosten vähimmäispaksuuksille lämmin vesi Rivi Putkien ja laitteiden kuvaus Eristyskerroksen vähimmäispaksuus, lämmönjohtokyky 0,035 W / mk 1 Sisäläpimitta enint. 22 mm 20 mm 2 Sisäläpimitta yli 35 mm, enint. 100 mm 30 mm 3 Sisäläpimitta yli 22 mm, enint. 35 mm sama kuin sisäläpimitta 4 Sisäläpimitta yli 100 mm 100 mm Putket ja laitteet riveillä 1 4: seinä- ja kattoläpivienteihin 5 putkien risteäville alueille putkiston liitoskohtiin putkiverkkojen keskeisissä jakelukohdissa Taulukko D6 50 % rivien 1 4 vaatimuksista Tämä ei koske asunnoissa sisähalkaisijaltaan 22 mm:iin asti lämminvesijohtoja, joita ei ole kytketty kiertoon eikä varustettu sähkölämmityksin. Melusuojaus Käyttövesiasennuksissa esiintyvä melu saattaa johtua laitteista ja saniteettikalusteista. Melu voi kantautua kuuluvasti putkiston kautta ja siirtyä rakenteisiin, jotka sitten tuottavat ilmassa kuuluvan melun. Tämä voidaan estää seuraavilla toimenpiteillä QQVähämeluisten laitteiden käyttö QQVedenpaineen alentaminen QQPutkien asianmukainen kiinnitys QQPutkien välisten kannakoinnin minimietäisyyksien noudattaminen QQPutkiin asennetaan äänieristyselementit, joilla estetään paineiskujen siirtyminen rakenteisiin. 38

40 1 Käyttövesiasennukset Asennus Paloturvallisuus* Putkiläpiviennit seinien ja kattojen eri palo-osastoihin on suojattava niin, että estetään tulen ja savun leviäminen osastosta toiseen. Esim. kivivillaiset putkieristeet estävät tehokkaasti tulen etenemistä. Steptec-asennuskuilu Kuva D29 Palon etenemisen ehkäiseminen Suljettu välikattorakenne, jossa putkilla täytetty kuilu, joka on eristetty mineraalivillalla kipsilevykotelossa Kuva D30 Vaikka putkijohtojen välille ei vaadita etäisyyttä, suositellaan läpivientien ja oikean eristyksen tekemiseksi kuitenkin vähintään 20 mm:n etäisyyttä. 39

41 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Pituussuuntainen laajeneminen Tasaimet, ks. seuraava luku Paisuntakaaren määrittely Ks. vastaavat kaaviot seuraavilla sivuilla Lämpölaajeneminen aiheuttaa voimakkaita jännityksiä putkistoon ja laitteisiin. Pitkään putkijohtoon on tästä syystä asennettava paisuntakaari tai laajennuksen tasain. Laajennuksen tasaimet ovat U- tai Z-muotoisia putkiosuuksia. Pituutensa ja kannakointitapansa ansiosta ne ottavat vastaan laajenemisliikkeen. Laajennuksen tasaimet Laske mutkien pituudet seuraavasti, jos tilaa on U- tai Z-tasaimen asentamista varten 1. Määrittele suurin mahdollinen lämpötilaero ΔT 2. Määrittele putken pituus l 0 Näillä arvoilla lasketaan putken pituuden lisäys. Seuraavilla sivuilla olevista kaavioista voidaan lukea kunkin putkikoon tarvitsema mutkan pituus L BZ tai L BU Esimerkki (ks. seuraavat sivut) 1. Käyttölämpötila on 10 ja 60 C:n välillä Näin on: ΔT = 50 K. 2. Putken pituus on: l 0 = 20 m. 3. Pituuden muutoksen lämpötilakerroin teräs on: α = 0,0165 [mm / mk]. 4. Siirrä arvot kaavaan: Δl = α [mm / mk] L[m] ΔT [K] tulokseksi saat Pituuden muutos: Δl = 0,0165 [mm / mk] 20 [m] 50 [K] = 16,5 mm 5. Valitse U- tai Z-mutka käytettävissä olevan tilan mukaan 6. Lue paisuntakaaren pituus LBZ au- tai Z-taulukosta. Tässä esimerkissä Z-mutkalle: Siirry pystysuoraa akselia käyttämäsi putkikoon kohdalle ja lue alhaalta vaakasuoralta akselilta tarvittava paisuntakaaren pituus Jos putken nimellisläpimitta on Ø 28 mm, paisuntakaaren pituus on L BZ = 1,3 m. 40

42 1 Käyttövesiasennukset Asennus Pituuden muutos eri materiaaleilla Haponkestävä teräs Haponkestävä teräs sinkitty teräs kupari muovi Taulukko D7 Lämpölaajenemiskerroin α [mm / mk] 0,0165 0,0108 0,0120 0,0166 0,08 0,18 Pituuden muutos, kun putken pituus = 20 m ja ΔT = 50 K [mm] 16,5 10,8 12,0 16,6 80,0 180,0 Pituussuuntainen laajeneminen Eri materiaalit Haponkestävän teräksen pituuden muutos pituuden muutos Δl [mm] putken pituus Δl 0 [m] lämpötilaero ΔT [K] Kuva D31 41

43 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Paisuntakaaren pituuden määrittely putkille Ø < 54 mm Paisuntakaari Z-muotoisena ja T-yhteenä Kuva D32 Kuva D33 Pituuden selvittäminen Z- ja T-muodot laajentuma Δl [mm] Kuva D34 putken mutkan pituus L BZ [m] 42

44 1 Käyttövesiasennukset Asennus Paisuntakaari U-mutka, paisuntakaari L BU Kuva D35 laajentuma Δl [mm] Pituuden määrittely U-mutkan paisuntakaarelle Kuva D36 putken mutkan pituus L BU [m] 43

45 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Putkien Ø > 54 mm pituuden muutos Paisuntakaari Z-muotoinen paisuntakaari L BZ ja T-yhde Kuva D37 Z-tasausmutka, XL-liitin Kuva D38 Tasaus haarakohdassa Pituuden määrittely Z- ja T-paisuntakaarille laajentuma Δl [mm] putken mutkan pituus L BZ [m] Kuva D39 44

46 1 Käyttövesiasennukset Asennus Paisuntakaari U-mutka, paisuntakaari L BU Kuva D40 Pituuden määrittely U-mutkan paisuntakaarelle laajentuma Δl [mm] putken mutkan pituus L BU [m] Kuva D41 45

47 Sovellusteknologia metalliputkiasennusjärjestelmille 2. painos Paljetasaimet Edellisessä luvussa kuvatun pituussuuntaisen laajenemisen tasauksen vaih toehtona voidaan käyttää aksiaalisia paljetasaimia. Ne soveltuvat vastaanottamaan putkiston aksiaalisia liikkeitä 20 C 120 C käyttölämpötiloissa. Niitä ei kuitenkaan suositella käytettäviksi, jos niihin kohdistuu lisäksi radiaalisia rasituksia. Paljetasain Koot mm Kuva D42 QQTilaa säästävä vaihtoehto laajennuksen tasaukselle putkitaivutuksella QQEsikiristys ei ole tarpeen QQVaimentaa melua QQPitkäikäinen ja korroosiota kestävä QQSoveltuu seka-asennuksiin 46
