Lue tämä käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle.

Transkriptio

1

2 Tärkeitä turvaohjeita Kolmion sisällä oleva salama varoittaa laitteen sisällä olevasta vaarallisen korkeasta jännitteestä. Kolmion sisällä oleva huutomerkki kertoo tärkeästä laitteen käyttöön tai hoitoon liittyvästä ohjeesta. Älä altista laitetta kosteudelle tai asenna sitä märkään paikkaan. Älä avaa laitetta tai yritä korjata sitä itse Lue tämä käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle. Ota ohjeessa annetut varoitukset vakavasti ja noudata turvaohjeita. Älä anna sellaisten ihmisten käyttää laitetta, jotka eivät ole lukeneet käyttöohjeita. Älä tuki tai peitä laitteessa olevia ilmanvaihtoaukkoja. Riittävä ilmankierto estää laitetta kuumenemasta liikaa. Älä käytä tv:tä ajon aikana, sillä se saattaa viedä huomiosi pois liikenteestä. Noudata aina liikennesääntöjä ja varovaisuutta. Mikäli laitteen käytössä tai näytön lukemisessa on ongelmia ajon aikana, pysäytä auto turvalliseen paikkaan tien reunaan. Varmistu, ettei laitteen sisään pääse esineitä tai nesteitä ilmanvaihtoaukkojen kautta. Seurauksena saattaa olla oikosulku, sähköisku tai jopa tulipalo. Käytä laitetta vain auton moottorin käydessä. Muuten auton akku voi tyhjentyä. 2

3 Turvaohjeita Älä yritä asentaa tai huoltaa laitetta itse, sillä molemmissa tarvitaan ammattiaitoa ja erikoistyökaluja. Saatat lisäksi vaurioittaa laitetta tai autoa tai saada sähköiskun. Ellei laite toimi kunnolla, irrota sen virtajohto ja ota yhteys myyjään. Jos laitteen sisään pääsee esineitä tai nestettä, irrota laite ja toimita se huoltoon. Asennuspaikasta Laite on asennettava kuivaan sisätilaan. Laitetta ei saa asentaa niin, että se joutuu kuljettajan näkökenttään tai haittaa turvalaitteiden (esimerkiksi turvatyyny) tai auton muiden laitteiden toimintaa, tai jossa se muutoin haittaa auton hallintaa. Käytöstä Käyttöohjeiden vastainen käyttäminen tai väärin tehdyt kytkennät voivat vaurioittaa laitetta. Takuu ei kata tällaisia vahinkoja. 3

4 Sisältö Sivu Tärkeitä turvaohjeita 2-3 Laitteen osat ja asentaminen 5-6 Antennin asennus 7-8 Kaukosäädin 9 Kaukosäätimen paristo 10 Pakkauksessa olevat tarvikkeet 10 I. Valikoiden käyttäminen...11 I.1. Päävalikko...11 II. Pikaopas, Digi-TV lähetysten katseleminen...12 II.1. DVB-T Digi-TV vastaanotto, kanavien hakeminen...13 II.2. Radio...14 II.3. Ohjelmien tallentaminen II.4. Elokuvien katseleminen...17 II.5. Musiikin kuunteleminen 18 II.6. Valokuvien katseleminen III. Asetukset...21 III.1. Järjestelmäasetukset, näytön-ja maa- sekä kieliasetukset jne III.2. DVB-T Digi TV-/radiovalikko, kanavalista...24 III.2.2 Kanavien hallinta III Automaattinen kanavahaku, ääniasetukset, kanavatiedot III.2.8 Tekstitys, Teksti-TV, Lapsilukko..29 IV. Ongelmien ratkaisuja, vikaopas...30 V. Tekniset tiedot

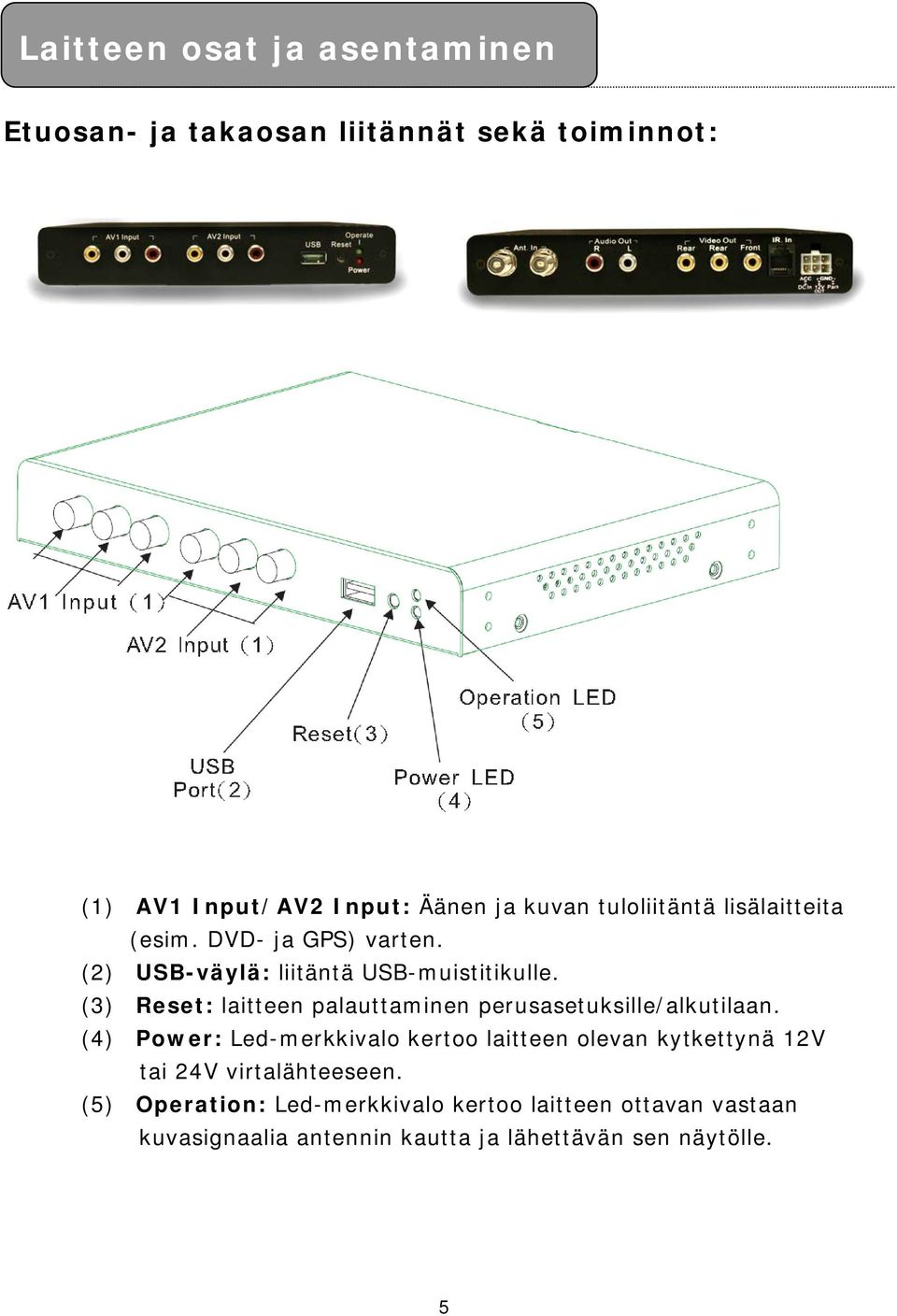

5 Laitteen osat ja asentaminen Etuosan- ja takaosan liitännät sekä toiminnot: (1) AV1 Input/AV2 Input: Äänen ja kuvan tuloliitäntä lisälaitteita (esim. DVD- ja GPS) varten. (2) USB-väylä: liitäntä USB-muistitikulle. (3) Reset: laitteen palauttaminen perusasetuksille/alkutilaan. (4) Power: Led-merkkivalo kertoo laitteen olevan kytkettynä 12V tai 24V virtalähteeseen. (5) Operation: Led-merkkivalo kertoo laitteen ottavan vastaan kuvasignaalia antennin kautta ja lähettävän sen näytölle. 5

6 (6) Ant. In: Antenniliitäntä (HUOMAA: Antennille saadaan +5 V jännite tämän liitännän kautta. Lue lisää jäljempänä.) (7) AUDIO OUT Left/Right: Äänen lähtöliitäntä, jonka kautta laitteen ääni saadaan auton vahvistimeen. (8) VIDEO OUT: Kuvan lähtöliitäntä, jonka kautta kuva saadaan auton näyttöihin. FRONT- liitäntä viittaa etuistuinten näyttöön ja sen kautta kuva näkyy vain kun seisontajarru on kytkettynä. REAR viittaa takaistuimelle asennettavaan näyttöön. Sen kautta kuva näkyy aina. (9) POWER: Virta. Laite voidaan kytkeä 12V tai 24V järjestelmään. Punainen ACC-kaapeli liitetään autokohtaiseen johtosarjaan ja tämä johto on laitteen herätevirta Keltainen BAT+ -kaapeli liitetään akun plusnapaan, jatkuvavirta Musta GND-maajohdin yhdistetään auton runkoon Vihreä BRAKE-kaapeli kytketään seisontajarruun josta katkaisija antaa laitteelle maadoittuvan tiedon, kuva näkyy vain kun autossa on käsijarru kytkettynä. Sininen +12V- ulostulo kun digiboxi on päällä. Kaapeli antaa virran aktiiviantennille. Jos antennisi toimii suoraan antenniliitännästä saatavalla 5 V jännitteellä, et tarvitse tätä kaapelia (10) IR In: Liitäntä kauko-ohjaimen infrapunavastaanottimelle. 6

7 VAROITUS! Tarkista, että virtakaapeli on kiinnitetty oikein. Jos laite kytketään toimimaan virtalukon kautta, on punainen virtajohdin kytkettävä huolellisesti, jotta laite toimii oikein. VAROITUS! Liitä antennit laitteeseen ennen kuin kytket laitteen päälle. Jos virta kytketään ennen antennien kiinnittämistä, niistä saatavaa signaalia ei ehkä tunnisteta. Antennien kytkeminen: Vastaanotto-olosuhteet vaihtelevat huomattavasti autoittain. Saatat siksi joutua kokeilemaan antennien sijoitusta useaan eri paikkaan, jotta paras sijoitus juuri sinun autossasi löytyy. Suosittelemme, että toinen antenni asennetaan auton etuosaan ja toinen takaosaan tai jos ei ole mahdollista (kuorma-auto, pakettiauto) niin esimerkiksi vasemmalle tai oikealle puolelle. Asennus kannattaa tehdä sisälle auton ikkunan rasteriosaan tai kojetaulun päälle tms. Asennus on mahdollista tehdä myös muovisen puskurin taakse. Oheisessa kuvassa on annettu muutamia esimerkkejä. Takana Edessä (1) Takapuskurin sisäpuolella Huom! Vain muovinen (ei metallipuskuri) (2) Takaikkunan alla (3) Takaikkunan yläreunassa (4) Tuulilasin yläreunassa (5) Tuulilasin alareunassa (6) Etupuskurin sisäpuolella Huom! Vain muovinen (ei metallipuskuri) 7

8 Tässä esimerkkejä mihin kohtaan antenni voidaan asentaa auton sisäpuolen ikkunoiden mustaan rasteriosaan tai muovisen puskurin taakse. Kun sopiva sijoituspaikka löytyy, vedä antennikaapelit huolellisesti laitteelle ja kytke ne antenniliitäntöihin. Ole varovainen antennijohdon läpivienneissä sekä huolehdi ettei mikään pääse rikkomaan tai hankamaan antennikaapelia rikki. Sinistä +12V-virtakaapelia ei tarvita laitteen mukana toimitettujen antennien kanssa. Antennissa on tarranauha, jonka avulla antenni on helppo kiinnittää auton ikkunan sisäpuolelle esimerkiksi lasin reunassa olevan rasteriosan taakse, kojetaulun tai paneelin päälle. Yksi hyvä paikka on myös muovisen A-pilarin paneelin taakse. Samoin usein hyvä, mutta työläämpi asennuspaikka on laittaa antennit muovisen etu- ja takapuskurin taakse. 8

9 Kaukosäätimen toiminnot Painike Toiminto 1 POWER Virtapainike 2 MUTE Mykistys 3 SOURCE Kuvalähteen valinta (DTV/AV1/AV2) 4 PREVIEW DVB-T TV -esikatselu 5 AUDIO Äänen kielen valinta 6 ENTER Valitsee valitun kanavan 7 EXIT Paluu 8 Numeropainikkeet 9 RECALL Viimeksi valittu kanava 10 OK Valitsee korostetun kohdan 11 VOL Lisää äänenvoimakkuutta / siirtää kohdistinta oikealle 12 VOL Vähentää äänenvoimakkuutta / siirtää kohdistinta vasemmalle 13 CH Valitsee seuraavan kanavan / siirtää kohdistinta ylöspäin 14 CH Valitsee edellisen kanavan / siirtää kohdistinta alaspäin 15 Home Päävalikko 16 INFO Digi-tv:n järjestelmätiedot 17 EPG Ohjelmaopas 18 MENU Asetusvalikko 19 MANUAL Kanavien valinta käsin 20 AUTO Kanavien automaattinen haku 21 PLAY/PAUSE Toisto/keskeytys 22 FR Pikasiirto taaksepäin 23 FF Pikasiirto eteenpäin 24 REC Aloittaa/lopettaa TV-/radiolähetyksen tallentamisen 25 Replay Ei käytössä 26 TTX Teksti-tv 27 Punainen - Tekstityksen valinta - Teksti-tv-sivujen avaus (8) (9) (10) (12) (15) (14) (16) (17) (21) (22) (1) (2) (27) (28) (29) (30) (25) (3) (4) (5) (6) (7) (13) (11) (18) (19) (20) (23) (26) 28 Vihreä Teksti-tv:n sivujen avaus 29 Keltainen - Siirtää EPG-sivua ylöspäin - Selaa teksti-tv:n sivuja 30 Sininen - Siirtää EPG-sivua alaspäin - Selaa teksti-tv:n sivuja 9

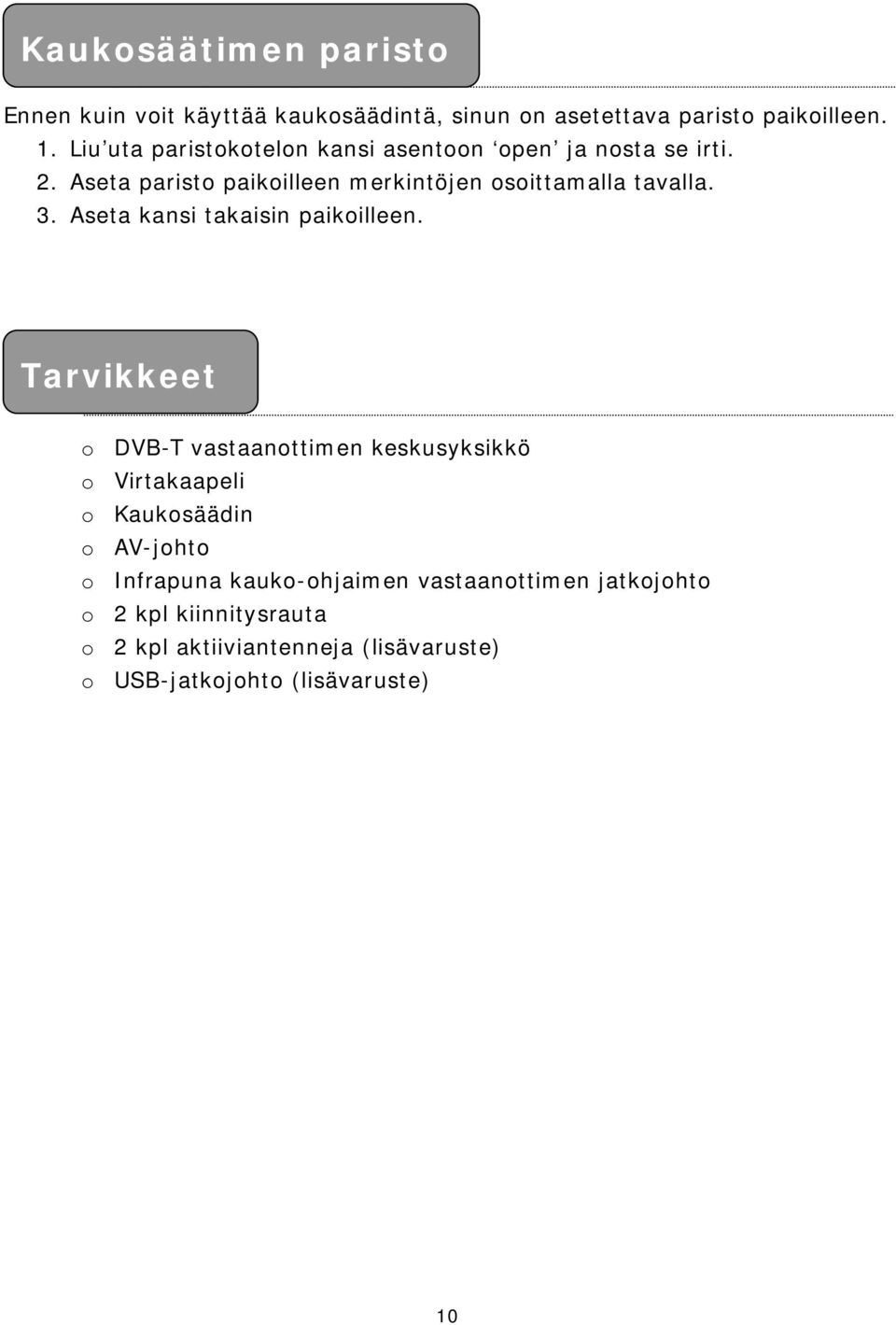

10 Kaukosäätimen paristo Ennen kuin voit käyttää kaukosäädintä, sinun on asetettava paristo paikoilleen. 1. Liu uta paristokotelon kansi asentoon open ja nosta se irti. 2. Aseta paristo paikoilleen merkintöjen osoittamalla tavalla. 3. Aseta kansi takaisin paikoilleen. Tarvikkeet o DVB-T vastaanottimen keskusyksikkö o Virtakaapeli o Kaukosäädin o AV-johto o Infrapuna kauko-ohjaimen vastaanottimen jatkojohto o 2 kpl kiinnitysrauta o 2 kpl aktiiviantenneja (lisävaruste) o USB-jatkojohto (lisävaruste) 10

11 I. Valikon käyttäminen I.1. Päävalikko Tältä näyttää laitteen päävalikko, josta valitaan ohjelmalähde. Valitse haluamasi ohjelmalähde tai asetukset (Setting) painikkeilla [CH ylös ] tai [CH alas] ja paina sitten [OK]. DVB-T Digi-TV Voit katsella digitaalisia tv-lähetyksiä. DVB-T Digi-Radio Voit kuunnella digitaalisia radiolähetyksiä. Elokuvien katseleminen Voit katsella elokuvia. Musiikin kuunteleminen Voit kuunnella musiikkia. Valokuvien katseleminen Voit katsella valokuvia. Settings, järjestelmäasetukset Laitetta koskevat asetukset ja säädöt. Huomaa: Voit palata takaisin päävalikkoon kun painat painiketta [HOME]. Voit vaihtaa ohjelmalähdettä painamalla [SOURCE]. 11

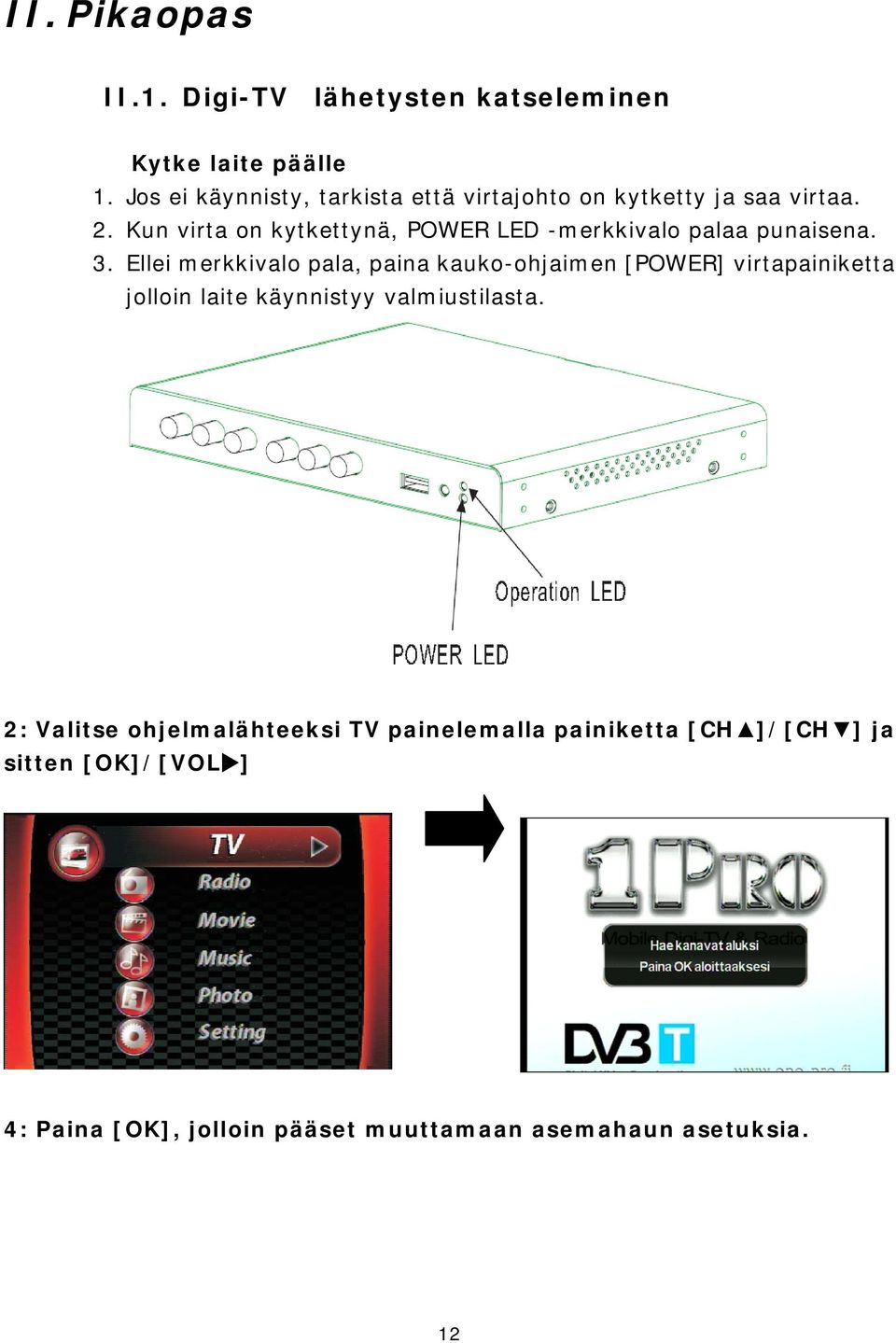

12 II. Pikaopas II.1. Digi-TV lähetysten katseleminen Kytke laite päälle 1. Jos ei käynnisty, tarkista että virtajohto on kytketty ja saa virtaa. 2. Kun virta on kytkettynä, POWER LED -merkkivalo palaa punaisena. 3. Ellei merkkivalo pala, paina kauko-ohjaimen [POWER] virtapainiketta jolloin laite käynnistyy valmiustilasta. 2: Valitse ohjelmalähteeksi TV painelemalla painiketta [CH ]/[CH ] ja sitten [OK]/[VOL ] 4: Paina [OK], jolloin pääset muuttamaan asemahaun asetuksia. 12

13 5: Valitse haluamasi näytön kieli (OSD Language), alue jolla liikut, valitse oikea aikavyöhyke ja mahdollinen kesäaika. 1. Siirrä kohdistinta painikkeilla [CH ]/[CH ]. 2. Siirry vaihtamaan asetusta painamalla [VOL ]. 3. Valitse haluamasi asetus painikkeilla [CH ]/[CH ]. 4. Hyväksy asetus painamalla [OK], ja poistu asetuksesta painamalla painiketta [EXIT]/[MENU]. HUOMAA: Aikavyöhyke asettuu automaattisesti sen mukaan, minkä määrität sijainniksesi kohdassa Region. 6: Etsi asemat automaattihaulla. 1. Siirrä kohdistin kohtaan Auto Search painikkeilla [CH ]/[CH ]. Aloita haku painamalla [OK]. HUOMAA: Eri paikkakunnilla laite pitää virittää uudelleen, koska lähetystaajuudet voivat vaihtua. 2. 7: Valmis! Nyt voit alkaa katsella tv-ohjelmia ajoneuvossasi. Pidä painiketta [OK] painettuna, jolloin voit vaihtaa kuvasuhdetta. 13

14 II.2.Radio 1. Valitse painikkeilla [CH ]/[CH ] kohta Radio ja paina sitten [OK]. 2. Valitse haluamasi radioasema painikkeilla [CH ]/[CH ]. 3. Asema tulee kuuluviin. 14

15 II.3 Ohjelmien tallentaminen HUOMAA: Laitteella voidaan tallentaa DVB-T TV- ja DVB-T radiolähetyksiä. 1. Aloita tallennus kuuntelun/katselun aikana painamalla painiketta [REC]. Tallennuksen aikana näytön vasempaan yläreunaan tulee symboli. HUOMAA: Varmistu, että kytket laitteeseen USB-muistin ennen tallennusta. Älä katkaise laitteen virtaa tallennuksen aikana. Muutoin tallennettava tiedosto saattaa tuhoutua ja muistilaite vaurioitua. Muista siis lopettaa tallennus ennen virran sammuttamista. 2. Tallennuksen aikana saat näkyviin tallennustiedot painamalla painiketta [INFO]. 3. Lopeta tallennus painamalla [REC] tai [EXIT]. HUOMAA: a. Ohjelmat tallentuvat oletuskansioon Recorded_TV muotoon.mpg kun kyseessä on tv-ohjelma, ja.mp3 kun kyseessä on radio-ohjelma. b. Tallennettava tiedosto nimetään muotoon (kanavan nimi) + (Tallennuspäivä_ja tallennusaika), esimerkiksi BBC_ONE (090131_101336).mpg. c. Suurin FAT/FAT32-tiedostokoko on 4 GB. Tästä syystä laite jakaa tallennettavan tiedoston kahteen osaan kun sen koko ylittää 3,9 GB. 15

16 4. Tallennettu tv-ohjelma voidaan toistaa elokuvien katselutilassa. 5. Tallennettu radio-ohjelma voidaan toistaa musiikinkuuntelutilassa. Tärkeää tietää: i. 1 GB muistiin mahtuu noin 45 minuuttia ohjelmaa. ii. Tallennusjärjestelmä tukee vain muotoa FAT/FAT32. iii. Tallennusvälineinä voidaan käyttää kaikkia USB 2.0 -massamuisteja. Joidenkin muistien kanssa saattaa kuitenkin esiintyä ongelmia. Suosittelemme, että formatoit muistitikun ennen käyttöä. iv. VAROITUS! Älä muokkaa tiedostoja *.PLT ja RECORD.TMP. Näiden poistaminen tai muokkaaminen voi poistaa tallennetut tiedostot. 16

17 II.4 Elokuvien katseleminen Laite tukee seuraavia videoformaatteja: mpg, dat, vob ja avi (MPEG4 ASP, XVid, Div 4.0/5.0). Seuraavassa on kerrottu, kuinka USB-muistiin tallennettuja videotiedostoja toistetaan. 1. Valitse päävalikosta kohta Video, jolloin näyttöön tulee tiedostovalikko. Valitse päähakemisto painamalla [OK]. 2. Näyttöön tulee luettelo videotiedostoista. Valitse haluamasi video siirtämällä kohdistin tiedoston kohdalle nuolipainikkeilla [CH ] ja [CH ] ja painamalla sitten [OK]. Voit palata takaisin painamalla [EXIT]/[MENU]. HUOMAA: Video-tilassa voit valita toistettaviksi ainoastaan videotiedostoja. 3. Toisto alkaa. HUOMAA: Voit käyttää kuvallista pikasiirtoa painamalla painiketta FR FF. Palaa normaaliin toistoon painamalla [PLAY/PAUSE]. tai 17

18 II.5 Musiikin kuunteleminen Voit toistaa laitteella MP3- ja WAV-tiedostoja. Seuraavassa on kerrottu, kuinka USB-muistiin tallennettuja äänitiedostoja toistetaan. 1. Valitse päävalikosta kohta Musiikki, jolloin näyttöön tulee tiedostovalikko. Valitse päähakemisto painamalla [OK]. 2. Näyttöön tulee luettelo musiikkitiedostoista. Valitse haluamasi siirtämällä kohdistin tiedoston kohdalle nuolipainikkeilla [CH ] ja [CH ] ja painamalla sitten [OK]. Voit palata takaisin painamalla [EXIT]/[MENU]. HUOMAA: Musiikki-tilassa voit valita toistettaviksi ainoastaan musiikkitiedostoja. 3. Toisto alkaa. HUOMAA: Voit käyttää äänellistä pikasiirtoa painamalla painiketta FR / FF. Palaa normaaliin toistoon painamalla [PLAY/PAUSE]. 18

19 II.6. Valokuvien katseleminen Voit katsella kuvia, jotka ovat muodossa jpeg, bmp tai gif. Seuraavassa on kerrottu, kuinka USB-muistiin tallennettuja kuvia toistetaan. 1. Valitse päävalikosta kohta Kuvat, jolloin näyttöön tulee tiedostovalikko. Valitse päähakemisto painamalla [OK]. 2. Näyttöön tulee luettelo kuvatiedostoista. Valitse haluamasi siirtämällä kohdistin tiedoston kohdalle nuolipainikkeilla [CH ] ja [CH ]/[VOL ]/[VOL ] ja painamalla sitten [OK]. Voit palata takaisin painamalla [EXIT]/[MENU]. HUOMAA: Kuvienkatselutilassa voit valita toistettaviksi ainoastaan kuvia. 3. Näyttöön tulee pikkukuvia. Valitse kuva painikkeella [CH ]/[CH ]/[VOL ]/[VOL ] ja paina [OK], jolloin se näkyy koko ruudun kokoisena. 19

20 Kuvien katseleminen lisätoiminnot Kuvan kääntäminen Kun painat painiketta [VOL ], voit kääntää kuvaa myötäpäivään, ja kun painat [VOL ], kuva kääntyy vastapäivään. Diaesitys Paina [PLAY/PAUSE] kun haluat aloittaa/lopettaa diaesityksen. Zoomaus 1. Kun kuva näkyy näytössä, paina [OK]. 2. Lähennä kuvaa painamalla [OK] tai FF. 3. Loitonna kuvaa painamalla FR. 4. Voit siirtää kuvaa näytöllä nuolipainikkeilla [CH ]/[CH ]/[VOL ]/[VOL ]. 5. Palaa normaaliin katseluun painamalla [EXIT]/[MENU]. 20

21 III. Asetukset III.1. Järjestelmäasetukset Tältä näyttää laitteen asetusvalikko. Voit valita maa- ja kieliasetukset, asettaa kellonajan, tehdä näytön ja äänen asetukset sekä päivittää laitteen ohjelmiston. Valitse haluamasi kohta painikkeilla [CH ] ja [CH ] ja paina sitten [OK]. III.1.1. Näytön asetukset Voit valita tv:n värijärjestelmän (PAL, NTSC, AUTO) ja kuvasuhteen. 1. Valitse haluamasi kohta painikkeilla [CH ] ja [CH ]. 2. Siirry asetukseen painamalla [VOL ] ja selaa asetusvaihtoehtoja painikkeilla [CH ]/[CH ]. 3. Hyväksy valitsemasi asetus painamalla [OK] tai poistu asetuksista painamalla [EXIT]/[MENU]. 4. Poistu asetuksista painamalla [EXIT]/[MENU]. 21

22 III.1.1. Maa/alue- ja kieliasetukset Voit valita kuvaruutunäytön kielen sekä tv:n käyttöaluetta koskevat määritykset. 1. Valitse haluamasi kohta painikkeilla [CH ] ja [CH ]. 2. Siirry asetukseen painamalla [VOL ] ja selaa asetusvaihtoehtoja painikkeilla [CH ]/[CH ]. 3. Hyväksy valitsemasi asetus painamalla [OK] tai poistu asetuksista painamalla [EXIT]/[MENU]. 4. Poistu asetuksista painamalla [EXIT]/[MENU]. III.2.3. Äänen asetukset Voit valita erilaisia äänitehosteita ja käyttää taajuuskorjainta/muokkainta (Ekvalisaattoria). 22

23 1. Valitse haluamasi kohta painikkeilla [CH ] ja [CH ]. 2. Siirry asetukseen painamalla [VOL ] ja selaa asetusvaihtoehtoja painikkeilla [CH ]/[CH ]. 3. Hyväksy valitsemasi asetus painamalla [OK] tai poistu asetuksista painamalla [EXIT]/[MENU]. 4. Poistu asetuksista painamalla [EXIT]/[MENU]. III.2.4. Ohjelmistoversio ja päivittäminen Voit päivittää laitteen ohjelmiston. 1. Aseta uuden ohjelmistoversion sisältävä USB- massamuistilaite laitteen USB-väylään. 2. Hakeudu tähän valikkoon ja painele painiketta [CH ] kunnes kohdistin on alimman vaihtoehdon kohdalla. 3. Aloita päivitys painamalla [OK]. 23

24 III.2. DVB-T TV ja radiovalikko Kun olet digitaalisten televisio-/radiolähetysten kuuluvuus-/näkyvyysalueella, paina painiketta [MENU]. Voit katsoa kanavaluetteloa, hallita kanavia, käynnistää automaattisen kanavahaun, muokata ääniasetuksia, katsoa kanavatietoja, käyttää tekstitystoimintoja, teksti-tv:tä ja lapsilukkoa. III.2.1. Kanavalista Kanavaluettelo sisältää luettelon vastaanotettavista tv-kanavista, esikatselukuvan ja pääsyn ohjelmaoppaaseen. 24

25 1. Valitse valikosta kohta Kanavalista ja paina [OK]. Näyttöön tulee luettelo kanavista. HUOMAA: Pääset luetteloon myös painamalla kuuntelun/katselun aikana painiketta [EPG]. 2. Painelemalla painiketta [CH ]/[CH ] voit vierittää luetteloa näytöllä. 3. Näet lisätiedot kyseisestä kanavasta kun painat painiketta [VOL ]. 4. Poistu luettelosta painamalla [EXIT]/[MENU]. III.2.2. Kanavien hallinta Voit järjestää kanavaluettelon uudelleen, hypätä kanavien yli sekä poistaa ja lukita niitä. 1. Valitse valikosta kohta Kanavien hallinta ja paina [OK]. Näyttöön tulee oheinen valikko. 2. Painelemalla painiketta [CH ]/[CH ] voit vierittää luetteloa näytöllä. 3. Painamalla [OK] pääset tekemään kyseistä kanavaa koskevia asetuksia. 4. Poistu luettelosta painamalla [EXIT]/[MENU]. Hyppääminen kanavien yli 1. Valitse Kanavien hallinta -valikosta kohta SKIP painelemalla painiketta [VOL ]/[VOL ]. 2. Ota toiminto käyttöön/pois käytöstä painamalla [OK]. HUOMAA: Tämä toiminto poistaa kanavan käytöstä tilapäisesti. Saat kanavan takaisin käyttöön ottamalla toiminnon pois päältä. 25

26 Kanavien lukitseminen 1. Valitse Kanavien hallinta -valikosta kohta LOCK painelemalla painiketta [VOL ]/[VOL ]. 2. Ota toiminto käyttöön/pois käytöstä painamalla [OK]. HUOMAA: Lukittujen kanavien katsomiseen vaaditaan salasana. Lue lisää salasanasta kohdasta IV.2.9. sivulta 29. Kanavien siirtäminen 1. Valitse Kanavien hallinta -valikosta kohta MOVE painelemalla painiketta [VOL ]/[VOL ]. 2. Siirrä kanava haluamaasi kohtaa luettelossa painelemalla painiketta [CH ]/[CH ]. 3. Tallenna uusi kanavajärjestys painamalla [OK]. Kanavien poistaminen 1. Valitse Kanavien hallinta -valikosta kohta DELETE painelemalla painiketta [VOL ]/[VOL ]. 2. Poista kanava painamalla [OK]. HUOMAA: Tällä toiminnolla kanava poistuu muistista pysyvästi. Kanavan voi palauttaa ainoastaan hakemalla kanavat uudelleen automaattisen hakutoiminnon avulla. 26

27 III.2.3. Automaattinen kanavahaku Toiminto etsii kaikki vastaanotettavissa olevat kanavat automaattisesti. Huomioi, että jos olet siirtynyt uudelle paikkakunnalle, edellisellä alueella haetut ja viritetyt kanavat eivät välttämättä näy. Siksi uudelle paikkakunnalle mennessä viritä kanavat uudelleen mikäli kuva ei näy. 1. Valitse painikkeilla [CH ]/[CH ]/[VOL ]/[VOL ] kohta Automaattinen haku. HUOMAA: Automaattinen haku käynnistyy myös kun painat [AUTO SCAN] painiketta katselun tai kuuntelun aikana. 2. Aloita haku painamalla [OK]. III.2.4. DVB-T-ääniasetukset Voit valita äänen oletuskielen ja ääniraidan. 27

28 1. Valitse painikkeilla [CH ]/[CH ]/[VOL ]/[VOL ] kohta Ääni. 2. Paina [OK]. HUOMAA: Pääset tekemään näitä asetuksia myös painamalla painiketta [AUDIO] katselun tai kuuntelun aikana. 3. Valitse haluamasi äänikanava (stereo/vasen/oikea) painikkeilla [VOL ]/[VOL ]. Valitse kieli painelemalla painikkeita [CH ]/[CH ]. Paina lopuksi [OK]. 4. Poistu painamalla [EXIT]/[MENU]. III.2.5. Kanavatiedot Saat tiedot parhaillaan katselemastasi asemasta ja signaalin voimakkuuden. 1. Valitse painikkeilla [CH ]/[CH ]/[VOL ]/[VOL ] kohta KanavaInfo. HUOMAA: Pääset tekemään näitä asetuksia myös painamalla painiketta [INFO] katselun tai kuuntelun aikana. 2. Avaa tiedot painamalla [OK]. 3. Poistu painamalla [EXIT]/[MENU]. 28

29 III.2.6. Tekstitys Voit kytkeä tekstityksen päälle/pois. III.2.7. Teksti-tv Teksti-tv-valikko. III.2.8. Lapsilukko Lapsilukon salasanan asettaminen. 1. Valitse painikkeilla [CH ]/[CH ]/[VOL ]/[VOL ] kohta Lapsilukko. 2. Paina [OK]. 3. Paina [VOL ], jolloin näyttöön tulee numeronäppäimistö. 4. Siirrä kohdistin numeronäppäimistöllä haluamasi numeron kohdalle nuolipainikkeilla [CH ]/[CH ]/[VOL ]/[VOL ]. HUOMAA: Tehtaalla asetettu oletussalasana on Paina [OK] kun olet haluamasi numeron kohdalla. 6. Poistu painamalla [EXIT]/[MENU]. HUOMAA: Lukittujen kanavien katseleminen edellyttää salasanaa. Lue lisää kohdasta III

30 IV. Ongelmien ratkaisuja, vikaopas Ennen kuin otat yhteyttä jälleenmyyjään, maahantuojan huoltoon mahdollisissa ongelmatilanteissa, tarkista alla olevat kohdat. Ongelma Mahdollinen syy Ratkaisu Ei kuvaa, ei ääntä Virtajohto on huonosti/väärin kytketty. Laite ei ole päällä. Laite on valmiustilassa. Tarkista kytkennät. Paina [POWER]. Paina [POWER]. Asemahaku löytää vain vähän kanavia Tv-kuvan sijasta näytöllä näkyy ilmoitus no signal tai kuva on pikselöitynyt Kuva on hyvä mutta ääni ei kuulu Kaukosäädin ei toimi Kanavien määrä vaihtelee eri alueilla vastaanottoolosuhteiden mukaan Joidenkin kanavien kuvanlaatu on heikko. Kaikki tv-kanavat eivät näy kaikkialla. Joidenkin kanavien signaalilaatu on liian huono. Antennit on kytketty väärin. Alue ei kuulu digitaalisten lähetysten piiriin. Alueasetus on väärä. Äänenvoimakkuus on liian alhainen. Mykistys on käytössä. Paristo on tyhjentynyt purkautunut/väärin asennettu. Kaukosäätimen ja IR vastaantottimnen välillä ei ole näköyhteyttä Etsi asemat uudelleen joko automaattihaulla tai käsin. Käytä passiivisten antennien asemesta aktiiviantenneja. Vain ilmaiset, alueella yleisesti näkyvät kanavat voidaan vastaanotto-olosuhteista riippuen virittää näkyviin. Käytä passiivisten antennien asemesta aktiiviantenneja. Tarkista antenniliitännät. Tarkista, että olet kuuluvuus-/näkyvyysalueella. Tarkista, että aluekoodi vastaa sitä, missä olet ja hae kanavat uudelleen. Lisää äänenvoimakkuutta painamalla [VOL ]. Paina [MUTE]. Tarkista säätimen paristo. HUOMAA: Pariston kontaktipinnan päällä on pieni muovinen eriste, joka on poistettava ennen säätimen käyttöä. Poista mahdolliset esteet IR lukupään ja laitteiden välistä. 30

31 Tekniset tiedot Features DVB-T Reception Best in class performance of DVB-T TV reception (Diversity-2) Multimedia playback MP3, MPEG4, JPEG multimedia playback through USB device Advanced functions Support TV-recording (record on USB device) and AFS function RF Input Antenna Passive and active antenna supported. F-type antenna Frequency range VHF ( MHz) and UHF band ( MHz) RF input impedance 75 Ohm Channel bandwidth 6/7/8 MHz TV System Transmission standard ETS DVB-T compliance Video/Audio decoder MPEGII S/W Feature OSD Language English, German, French, Portuguese, Spanish, Italian, Dutch, Finnish Features DVB-T TV/Radio, Auto Channel Search, Multi Language EPG, Channel Preview, Teletext, Subtitle, Auto Frequency Switch (AFS) TV/Radio Recording Record TV/ Radio programs on USB device Media format Audio format *.mp3, *.wav Video format *.mpg, *.dat, *.vob, *.avi (MPEG4 ASP, XviD, DivX4.0/5.0/6.0) Photo format *.jpg, *.bmp, *.gif Recorded File Format *.mpg (TV recording) and *.mp3 (Radio recording) Interface External AV input 2 sets of A/V inputs (2 x three-port RCA jack) A/V Output 3 CVBS Video Outs, 1 Audio (L/R) Out MP3, MPEG4, JPEG multimedia playback through USB device USB Port (storage To store real-time TV/Radio-recording source) Host USB 2.0 supported Infrared Remote Control Supported through IR Extension Dongle Cable Power Input voltage V DC Power consumption 3.5 W Dimension and Weight Dimension 175 x 131 x 25 mm Weight 580 g 31
