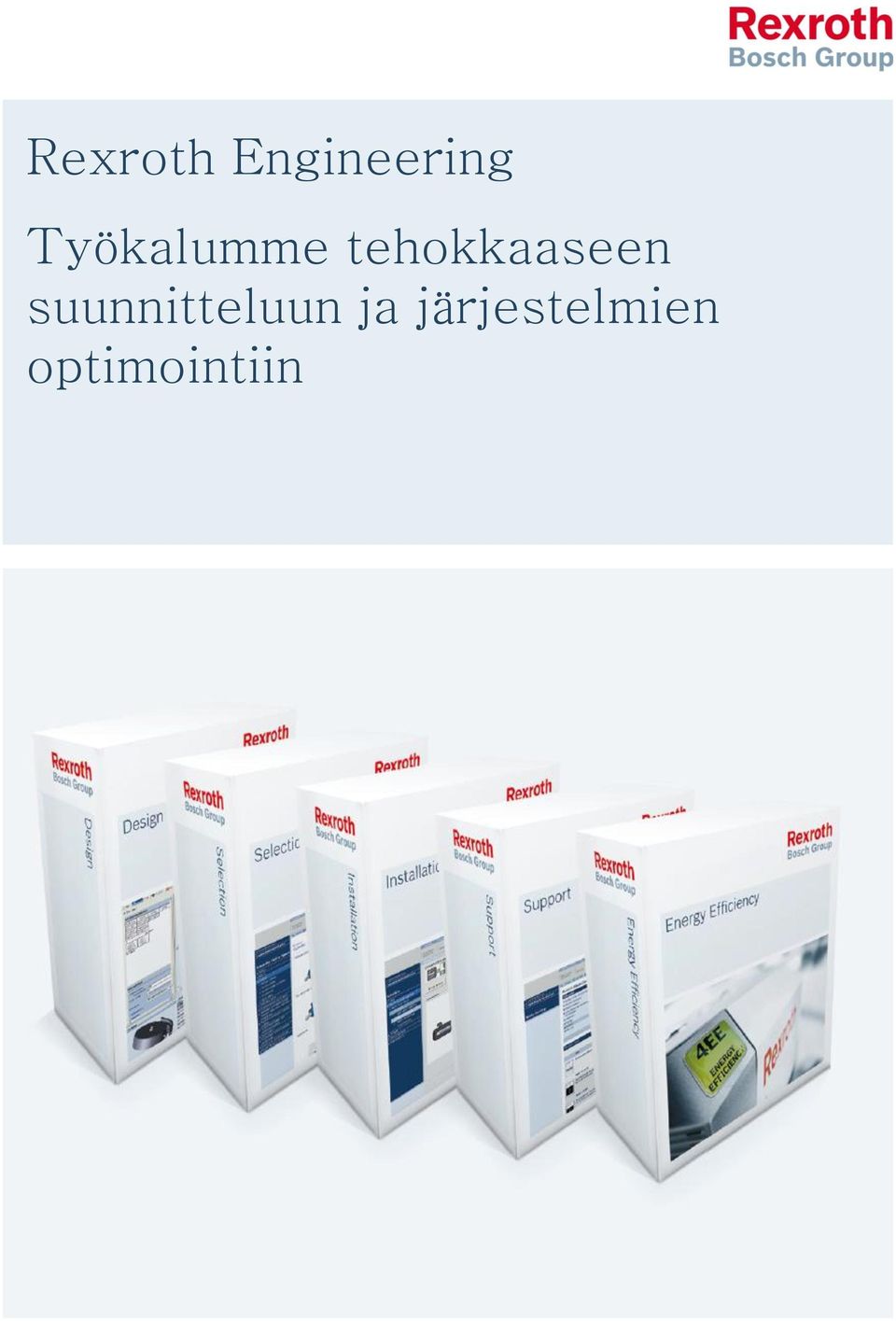

1 Rexroth Engineering Työkalumme tehokkaaseen suunnitteluun ja järjestelmien optimointiin

2

3 Rexroth Engineering Rexroth tarjoaa kattavan valikoiman työkaluja suunnitteluun, tuote- ja teknologiavalintaan, mitoitukseen, käyttöönottoon, asennukseen sekä elinkaaripalveluihin. Osaamisemme useilta eri teknologian alueilta luo lisäarvoa asiakkaillemme ja partnereillemme. Suunnittelu Työkaluja tehdaspohjapiirroksiin Piirikaaviogeneraattorit Internet CAD -generaattorit Valinta Internet tuotekonfiguraattorit Internet tuotekatalogit Internet valintaoppaat Internet vaihtokelpoisuusoppaat Installaatio Esiohjelmointi ja -parametrisointi Diagnostiikka Visualisointi Käyttökonfiguraattori Tuki Varaosakatalogit Huolto-ohjeet Koulutus Tekniset katalogit Energia Energian säästölaskurit Vaihtoehtoiset teknologiat

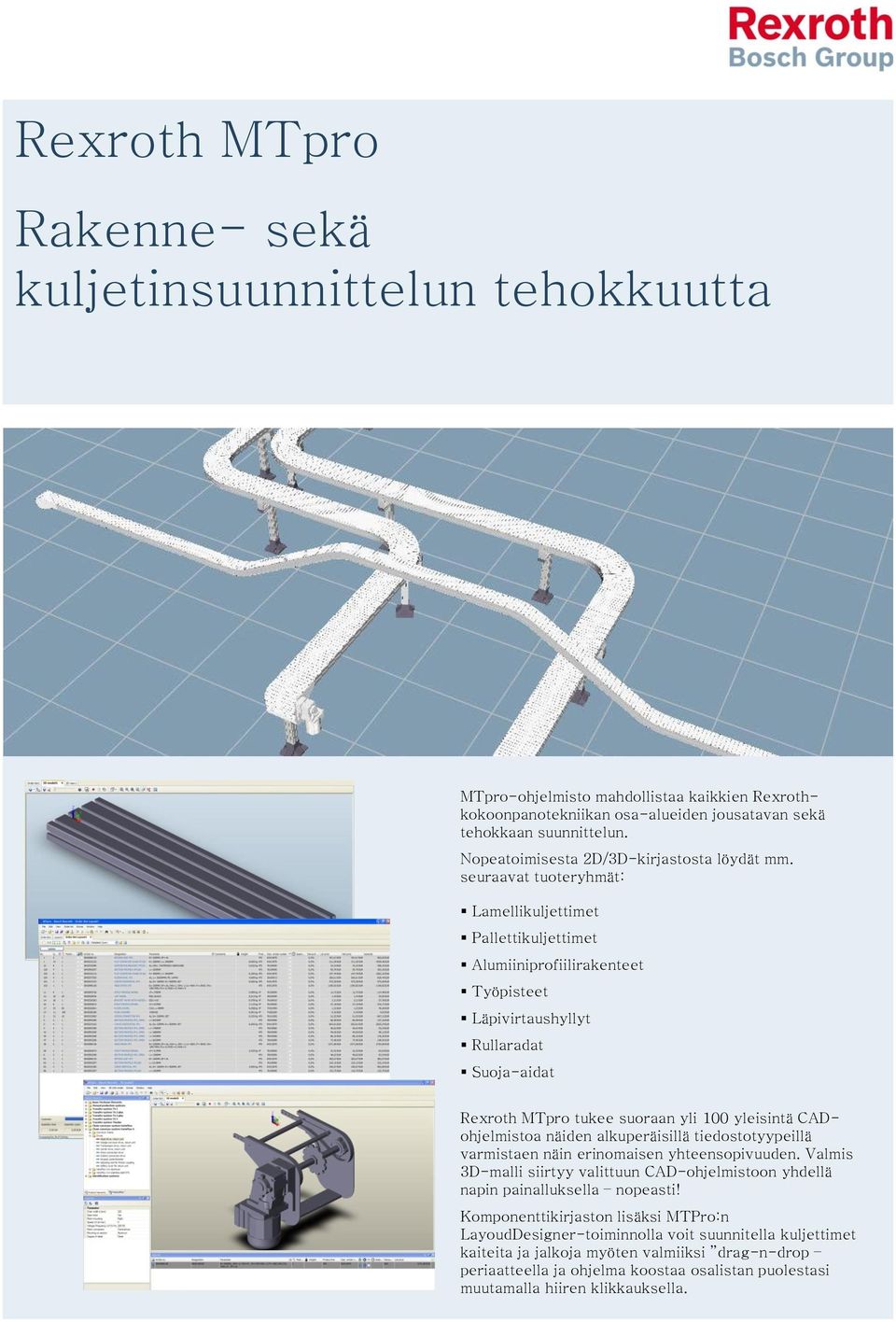

4 Rexroth MTpro Rakenne- sekä kuljetinsuunnittelun tehokkuutta MTpro-ohjelmisto mahdollistaa kaikkien Rexrothkokoonpanotekniikan osa-alueiden jousatavan sekä tehokkaan suunnittelun. Nopeatoimisesta 2D/3D-kirjastosta löydät mm. seuraavat tuoteryhmät: Lamellikuljettimet Pallettikuljettimet Alumiiniprofiilirakenteet Työpisteet Läpivirtaushyllyt Rullaradat Suoja-aidat Rexroth MTpro tukee suoraan yli 100 yleisintä CADohjelmistoa näiden alkuperäisillä tiedostotyypeillä varmistaen näin erinomaisen yhteensopivuuden. Valmis 3D-malli siirtyy valittuun CAD-ohjelmistoon yhdellä napin painalluksella nopeasti! Komponenttikirjaston lisäksi MTPro:n LayoudDesigner-toiminnolla voit suunnitella kuljettimet kaiteita ja jalkoja myöten valmiiksi drag-n-drop periaatteella ja ohjelma koostaa osalistan puolestasi muutamalla hiiren klikkauksella.

5 Rexroth MTpro Tukenasi myös työmaalla MTpro helpottaa töitäsi myös kentällä asennuksissa sekä käyttöönotossa. Saat ruudulle muun muassa seuraavat tiedot näppärästi parilla hiiren klikkauksella: Asennusohjeet Tekniset tiedot Kytkentäkaaviot Käyttöohjeet Räjäytyskuvat Huolto-ohjeet Yllämainitut tiedot ovat käytössäsi yleisimmillä Eurooppalaisilla kielillä helpottaen kommunikointia myös kansainvälisissä projekteissa. MTpro päivittyy automaattisesti netin kautta pysyen aina ajantasalla. MTpro on ilmainen ja voit tilata omasi osoitteesta Asiantunteva henkilöstömme myös mielellään opastaa sinua ohjelman käytössä.

6 Rexroth Linear Motion Designer Lineaaritekniikan luotettavaa mitoitusta Liikeprofiili Mekaniikka Rexroth Linear Motion Designer on tehokas työkalu lineaarijohdejärjestelmien suunnitteluun sekä mitoitukseen. Kattavat ominaisuudet takaavat johdejärjestelmän tarkan simuloinnin. Voit määrittää muun muassa seuraavat muuttujat: Johdejärjestelmän mekaniikan Liikeprofiilin 9 kpl massoja XYZ-koordinaatistossa 9 kpl ulkoisia voimia XYZ-koordinaatistossa Asennustoleransseista johtuvat kuormitukset Ohjelma laskee jokaiselle järjestelmän osalle yksilöllisesti kuormitukset sekä elinajan ja varoittaa mahdollisista riskitekijöistä mahdollistaen koko järjestelmän luotettavan optimoinnin sovelluksen mukaan. Ohjelma koostaa myös kattavan raportin laskelmasta suunnitteludokumentaation liitteeksi Linear Motion Designer tukee kaikkia Rexroth-kuulasekä rullajohteita kokoluokissa

7 Rexroth lineaaritekniikka Web-konfiguraattorit Käytä hyväksesi Rexrothin laajaa web-konfiguraattoria missä vain milloin vain. Voit nopeasti hakea tarvitsemasi 2D / 3D-mallit kaikista Rexroth-lineaaritekniikan tuotteista. Saatavana on mallit yksittäisistä komponenteista aina moniakselisiin järjestelmiin ja selkeä käyttöliittymä ehkäisee turhia virheitä. Käytettävissäsi on seuraavat 3D-formaatit: Pro/E, STEP, IGES, Parasolid, VDA, CATIA V4 & V5, SAT PDF3D Internet-sivuiltamme löydät vastaavat konfiguraattorit myös muille tuoteryhmillemme. Linkit kaikkiin Engineering työkaluihimme löydät Internet-sivuiltamme:

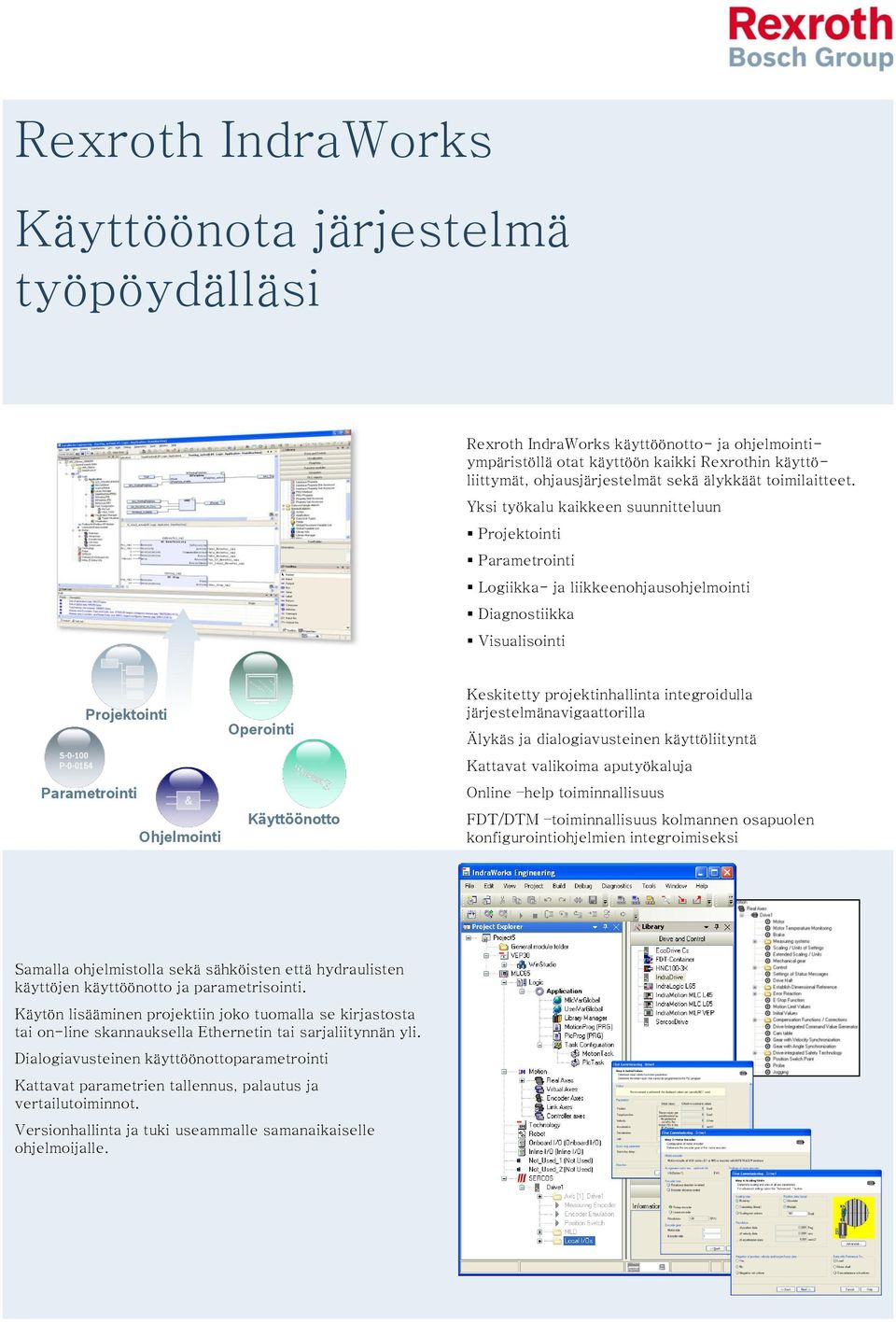

8 Rexroth IndraWorks Käyttöönota järjestelmä työpöydälläsi Rexroth IndraWorks käyttöönotto- ja ohjelmointiympäristöllä otat käyttöön kaikki Rexrothin käyttöliittymät, ohjausjärjestelmät sekä älykkäät toimilaitteet. Yksi työkalu kaikkeen suunnitteluun Projektointi Parametrointi Logiikka- ja liikkeenohjausohjelmointi Diagnostiikka Visualisointi Projektointi Parametrointi Ohjelmointi Operointi Käyttöönotto Keskitetty projektinhallinta integroidulla järjestelmänavigaattorilla Älykäs ja dialogiavusteinen käyttöliityntä Kattavat valikoima aputyökaluja Online help toiminnallisuus FDT/DTM toiminnallisuus kolmannen osapuolen konfigurointiohjelmien integroimiseksi Samalla ohjelmistolla sekä sähköisten että hydraulisten käyttöjen käyttöönotto ja parametrisointi. Käytön lisääminen projektiin joko tuomalla se kirjastosta tai on-line skannauksella Ethernetin tai sarjaliitynnän yli. Dialogiavusteinen käyttöönottoparametrointi Kattavat parametrien tallennus, palautus ja vertailutoiminnot. Versionhallinta ja tuki useammalle samanaikaiselle ohjelmoijalle.

9 Uusimman sukupolven PLC ohjelmointityökalut Ohjelmointieditori kattavilla online-/offlinetoiminnallisuuksilla IEC standardin mukaiset ohjelmointikielet Laajat debug ominaisuudet; oskilloskooppi, muuttujien pakotus, askellus ym. Integroitu HMI kehitysympäristö Intuitiivinen käyttöliittymä ja WYSIWYG Sovelluksen helppo siirrettävyys projektista toiseen Mahdollisuus integroida ActiveX tai.net sisältöä HMI sovellukseen Helppokäyttöinen käyttöönottoavuste Mahdollisuus liikuttaa käyttöjä ilman ohjainta Työkalut käytön virittämiseen Automaattiviritystoiminto Taajuusvasteanalyysi Oskilloskooppi käytön diagnostiikkaa varten Vapaasti konfiguroitavat signaalit ja liipaisu Näytteenottoväli konfiguroitavissa alkaen 1ms Usean käytön signaalien samanaikainen tallennus Mitattujen signaalien matemaattinen käsittely Mittausten tallennus tiedostoon ja luku tiedostosta myös offline -tilassa

10 Rexroth IndraSize Nopea ja helppo servokäyttöjen mitoitus useisiin sovelluksiin IndraSize tarjoaa helpon ja nopean tavan simuloida monimutkaisistakin mekaanisista osista koostuvan järjestelmän liikeakselit. Lopputuloksena ohjelma tarjoaa moottori-vahvistin yhdistelmät, jotka toteuttavat määritellyt liikevaatimukset. Ohjelma tarjoaa mm. seuraaville mekanismeille valmiit mitoitustyökalut. (Liikkeet voivat olla joko pyöriviä tai lineaarisia.) Kuularuuvit, Hammastanko / hammaspyörä Hihna / hihnapyörä Lineaarimoottorit Auki ja kiinnirullaimet Profilointi Pyörivät terät (Cross-cutter) Pyöröpöydät Lentäväleikkaus Lisäksi IndraSize ohjelmalla voit luoda liikeprofiileita osa osalta. (kiihtyvyys, hidastuvuus, tasainen liike, seis momentilla, off jne.), myös CAM taulukoiden luominen on mahdollista. Mitoitus / simulointitulokset voit tulostaa suoraan pdfmuotoon monipuoliseksi raportiksi. Samalla ohjelma näyttää lista kaikista moottori-vahvistin yhdistelmistä jotka pystyvät toteuttamaan halutun liikeprofiilin. Oheisen linkin takaa löydät lisää tietoa sekä voit ladata ilmaisen IndraSize ohjelmiston. mation_en/indrasize_en

11 Rexroth Pneumatiikka Suunnittelun ja mitoituksen palvelut netissä Tuotekonfiguraattori Sylinterikokoonpanot Venttiiliryhmät Huoltolaitteet Ym Tuotekonfiguraattori Sylinterikokoonpanot Venttiiliryhmät Huoltolaitteet ym

12 Pneumatiikan laskentaohjelmat sylinterien, venttiilien sekä putkistojen mitoitusta alipainejärjestelmien mitoitus kääntölaitteet, tarttujat sekä iskunvaimentimet sylintereiden/mekaniikan mitoitus (lisäjohdetarve) putkiston kokoluokka venttiilikoot päätyvaimennustarve Pneumatiikan laskentaohjelmat sylinterien, venttiilien sekä putkistojen mitoitusta alipainejärjestelmien mitoitus kääntölaitteet, tarttujat sekä iskunvaimentimet sylintereiden/mekaniikan mitoitus (lisäjohdetarve) putkiston kokoluokka venttiilikoot päätyvaimennustarve Energialaskuri konekohtainen ilmankulutuslaskuri. Havainnollistaa eri tapoja säästää kustannuksia Säästöpotentiaali suoraan /vuosi

13 Rexroth IA-H

14 Rexroth MA

15 Rexroth HD

16 Bosch Rexroth Oy Ansatie 6b Vantaa Finland Puh Fax Pneumatiikan laskentaohjelmat sylinterien, venttiilien sekä putkistojen mitoitusta alipainejärjestelmien mitoitus kääntölaitteet, tarttujat sekä iskunvaimentimet sylintereiden/mekaniikan mitoitus (lisäjohdetarve) putkiston kokoluokka venttiilikoot päätyvaimennustarve
