1 Rexroth kokoonpanotekniikka

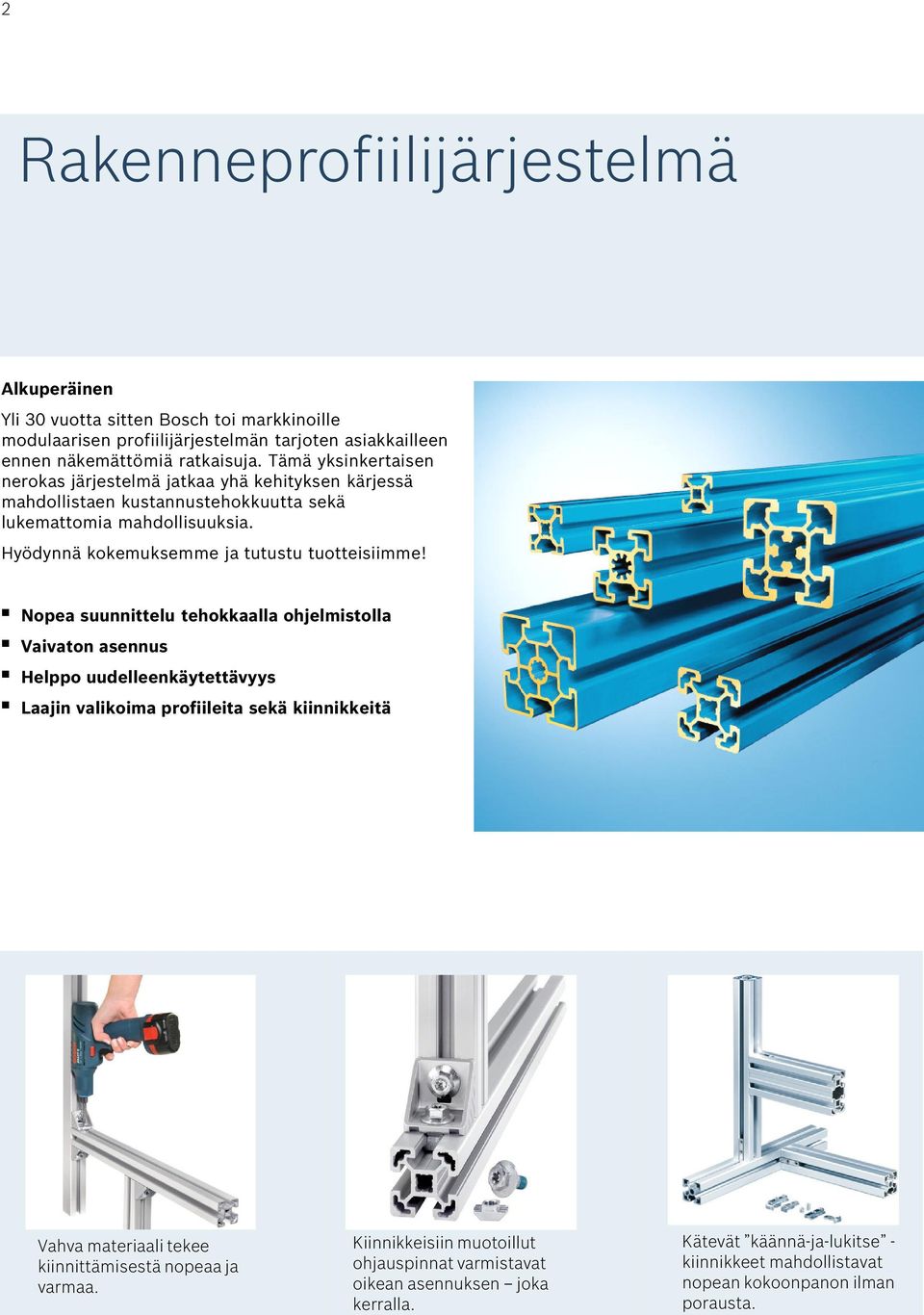

2 2 Rakenneprofiilijärjestelmä Alkuperäinen Yli 30 vuotta sitten Bosch toi markkinoille modulaarisen profiilijärjestelmän tarjoten asiakkailleen ennen näkemättömiä ratkaisuja. Tämä yksinkertaisen nerokas järjestelmä jatkaa yhä kehityksen kärjessä mahdollistaen kustannustehokkuutta sekä lukemattomia mahdollisuuksia. Hyödynnä kokemuksemme ja tutustu tuotteisiimme! Nopea suunnittelu tehokkaalla ohjelmistolla Vaivaton asennus Helppo uudelleenkäytettävyys Laajin valikoima profiileita sekä kiinnikkeitä Vahva materiaali tekee kiinnittämisestä nopeaa ja varmaa. Kiinnikkeisiin muotoillut ohjauspinnat varmistavat oikean asennuksen joka kerralla. Kätevät käännä-ja-lukitse - kiinnikkeet mahdollistavat nopean kokoonpanon ilman porausta.

3 3 Mitä ikinä rakennatkin oikeat ratkaisut löydät Rexroth rakenneprofiilijärjestelmästä. Yli tuotetta ja yli 100 eri profiilimallia takaavat sopivan ratkaisun jokaiseen haasteeseen. Tarvittaessa suunnittelupalvelumme auttaa oikean ratkaisun löytämisessä ja kasauspalvelumme valmistaa tilauksesi laadukkaasti. Koneenrakennus Myymäläkalusteet Messuosastot Erikoisajoneuvovarustelu Työpisteet Hyllyt Tuotantolinjat Suojarakenteet

4 4 VarioFlowlamellikuljetinjärjestelmät Monipuolinen ja kustannustehokas Rexroth VarioFlow sekä VarioFlow S huoltovapaat lamellikuljetinjärjestelmät ovat erinomainen perusta useimpiin kuljetintarpeisiin. Alumiinirakenteiset kuljettimet ovat saatavana leveyksinä mm ja soveltuvat erittäin hyvin pakkaussovelluksiin kuivissa olosuhteissa. Ruostumattomasta teräksestä valmistetut kuljettimet leveyksissä mm ovat suunniteltu erityisesti elintarvike-, lääke- sekä muiden korkeaa hygieniaa vaativien alojen vaatimuksiin. RST-kuljettimien rakenne on helposti pestävissä eikä se kerää likaa tai nesteitä. Energiatehokkuus on otettu VarioFlow-kuljettimien suunnittelussa alusta asti huomioon. Erityisen suuren vetolujuuden omaavat kuljetinketjut sallivat pidemmät kuljettimet yhdellä moottorilla, optimoidut pienikitkaiset liukumateriaalit sekä kartiohammaspyörävaihteet takaavat matalat energiakustannukset. Koneenrakentajalle VarioFlow-kuljettimet tarjoavat helpon muunneltavuuden konekohtaisiin sovelluksiin. Standardoidut osat takaavat kustannustehokkuuden, helpon varaosalogistiikan sekä investointiturvallisuuden pitkälle tulevaisuuteen. Tarjoamme myös kuljetinjärjestelmien suunnittelu-, asennus- sekä projektointipalvelut. Kiinnostuitko? Ota yhteyttä ja kerromme lisää! info.automation@boschrexroth.fi Alumiini tai ruostumaton teräs Helppo puhdistettavuus FDA hyväksytty Pystykuljettimet ALU leveydet mm RST leveydet mm Monipuolisesti räätälöitävissä

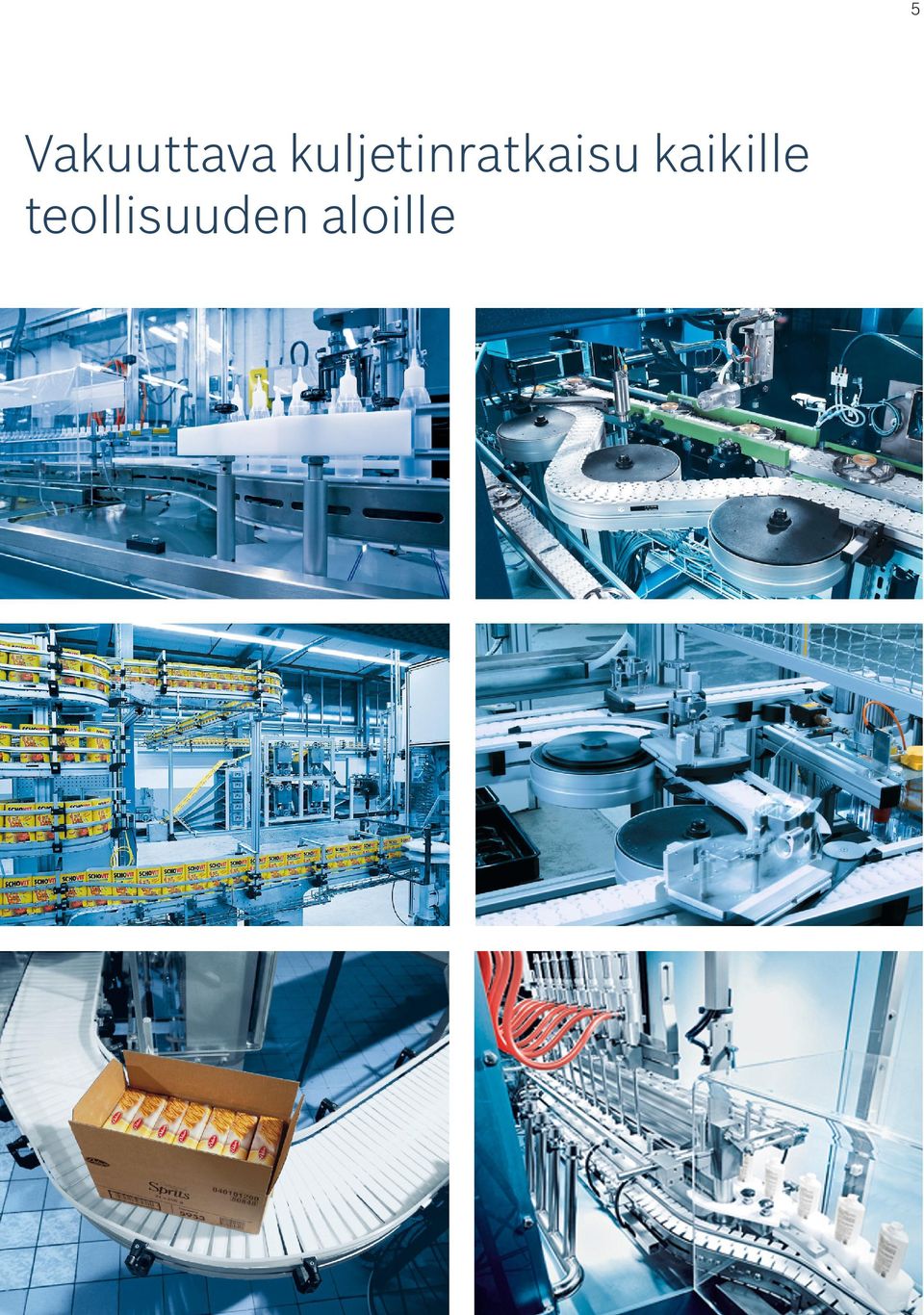

5 5 Vakuuttava kuljetinratkaisu kaikille teollisuuden aloille

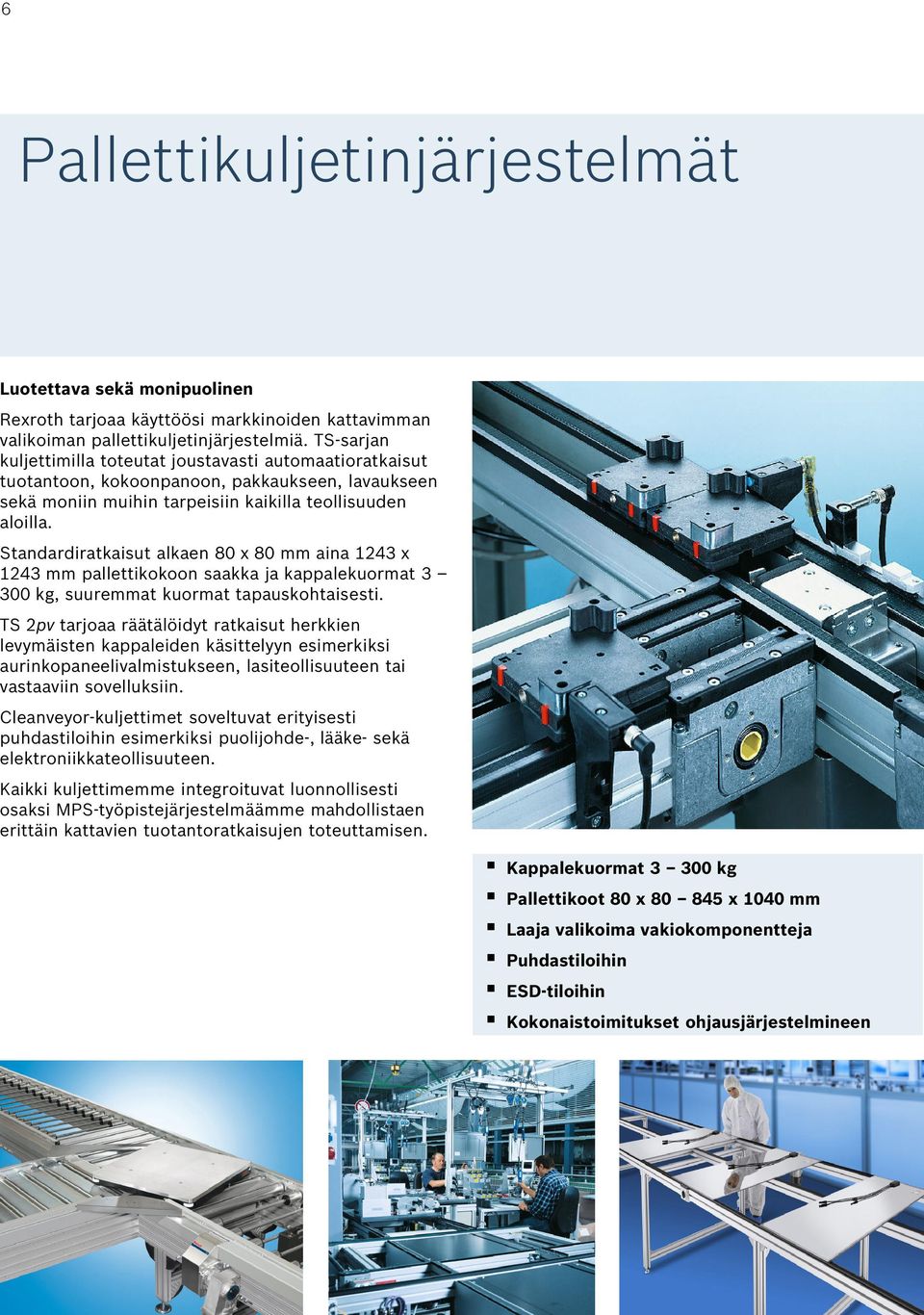

6 6 Pallettikuljetinjärjestelmät uotettava sekä monipuolinen exroth tarjoaa käyttöösi markkinoiden kattavimman alikoiman pallettikuljetinjärjestelmiä. TS-sarjan uljettimilla toteutat joustavasti automaatioratkaisut uotantoon, kokoonpanoon, pakkaukseen, lavaukseen ekä moniin muihin tarpeisiin kaikilla teollisuuden loilla. tandardiratkaisut alkaen 80 x 80 mm aina 1243 x 243 mm pallettikokoon saakka ja kappalekuormat 3 00 kg, suuremmat kuormat tapauskohtaisesti. S 2pv tarjoaa räätälöidyt ratkaisut herkkien evymäisten kappaleiden käsittelyyn esimerkiksi urinkopaneelivalmistukseen, lasiteollisuuteen tai astaaviin sovelluksiin. leanveyor-kuljettimet soveltuvat erityisesti uhdastiloihin esimerkiksi puolijohde-, lääke- sekä lektroniikkateollisuuteen. aikki kuljettimemme integroituvat luonnollisesti saksi MPS-työpistejärjestelmäämme mahdollistaen rittäin kattavien tuotantoratkaisujen toteuttamisen. Kappalekuormat kg Pallettikoot 80 x x 1040 mm Laaja valikoima vakiokomponentteja Puhdastiloihin ESD-tiloihin Kokonaistoimitukset ohjausjärjestelmineen

7 7 TS-sarjan pallettikuljettimet skaalautuvat tarpeittesi mukaan TS 2plus-kuljetin robottisovelluksessa Tarkan paikoituskykynsä ansiosta TS-sarjan kuljettimet sopivat hyvin osaksi robottisoluja. TS 2plus- kuljetin kokoonpanolinjassa Joustava kuljetinjärjestelmä on helppo tapa tehostaa tuotantoa. Kokemus Rexroth on valmistanut kuljetinjärjestelmiä pian 30 vuotta. Hyödynnä kokemuksemme ja valitse markkinoiden luotettavimmat kuljettimet. Toteutamme tinkimättömällä laadulla kaikkein suurimmatkin järjestelmät. TS 1 kuljetin elektroniikkateollisuuden sovelluksessa Kattavasta valikoimasta löytyy ratkaisut myös haastaviin kohteisiin, kuten puhdastiloihin.

8 8 EcoSafe-suojarakenteet Eliminoi riskit sekä loukkaantumiset EcoShafe-järjestelmä tarjoaa kustannustehokkaat sekä turvallisuusdirektiivien mukaiset ratkaisut tuotantotiloihin sekä koneenrakennukseen. Saumaton yhteensopivuus rakenneprofiilijärjestelmän kanssa takaa ainutlaatuisen kattavan järjestelmän yksilöllisten suojarakenteiden toteuttamiseen. Verkkoelementit Ovet Aidat Ikkunat Lukot Asennustarvikkeet

9 9 Räätälöityä turvallisuutta Standardisuojat Laajasta valikoimastamme standardisuojia löydät sopivat mallit useimpiin tarpeisiisi kustannustehokkaasti, joustavasti ja helposti. Valittavanasi on kolme väriä: kirkas, musta sekä keltainen ja kokoja portaattomasti aina x mm elementteihin saakka. Räätälöidyt suojat Joustava EcoSafe-järjestelmä mahdollistaa yksilölliset asiakkaan sovelluksen mukaan räätälöidyt ratkaisut. Valittavanasi on kaikki RAL-värit, haluamasi materiaalit, mitat, kiinnikkeet, ynnä muut. Tarvittaessa suunnittelumme auttaa oikean ratkaisun löytämisessä sekä vaadittujen direktiivien noudattamisessa.

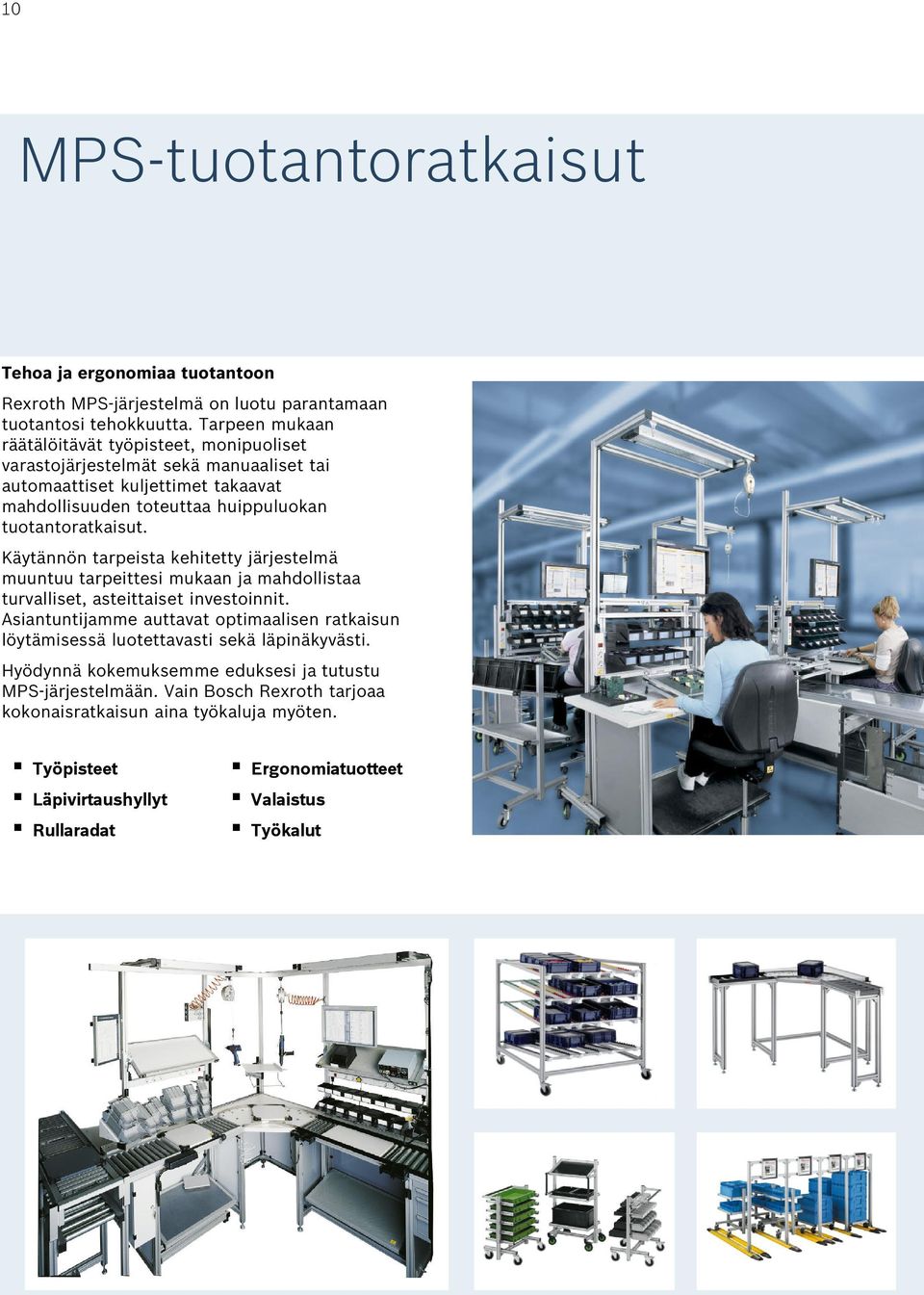

10 10 MPS-tuotantoratkaisut Tehoa ja ergonomiaa tuotantoon Rexroth MPS-järjestelmä on luotu parantamaan tuotantosi tehokkuutta. Tarpeen mukaan räätälöitävät työpisteet, monipuoliset varastojärjestelmät sekä manuaaliset tai automaattiset kuljettimet takaavat mahdollisuuden toteuttaa huippuluokan tuotantoratkaisut. Käytännön tarpeista kehitetty järjestelmä muuntuu tarpeittesi mukaan ja mahdollistaa turvalliset, asteittaiset investoinnit. Asiantuntijamme auttavat optimaalisen ratkaisun löytämisessä luotettavasti sekä läpinäkyvästi. Hyödynnä kokemuksemme eduksesi ja tutustu MPS-järjestelmään. Vain Bosch Rexroth tarjoaa kokonaisratkaisun aina työkaluja myöten. Työpisteet Läpivirtaushyllyt Rullaradat Ergonomiatuotteet Valaistus Työkalut

11 Tehokkuutta ja ergonomiaa 11

12 12 EcoShape rakennejärjestelmien uusi ulottuvuus Monipuolisin EcoShape on lyömättömän monipuolinen: Muutama rakenneosa mahdollistaa lähes rajattomasti suunnittelumahdollisuuksia. Ainutlaatuinen rakennussarja yhdistää perinteikkään Rexroth rakenneprofiilien T-uran monipuolisuuden sekä putkirakennussarjojen helppouden. Käytä EcoShape järjestelmää esimerkiksi hyllyjen, työpisteiden, jigien ja muiden tuotannon apuvälineiden toteuttamiseen. Ainutlaatuisen joustava sekä monipuolinen Helppo purkaa ja käyttää uudelleen Ammattimainen toteutus helposti Yksinkertaisin Tämän helpommaksi ei rakennejärjestelmä enää tule: Älykkäästi suunnitellut liittimet antavat anteeksi suuremmatkin toleranssit, joten putkien katkaisu on aiempaa helpompaa myös suoraan paikanpäällä asennuskohteessa. Kiinnikkeitä on vain muutama, jotka sopivat joka tarpeeseen, joten virheostosten sekä tarvittavan tavaran määrä vähenee. Helppo katkaista, asentaa sekä käsitellä Nopeasti asennettavat sekä luotettavat kiinnikkeet Luo uutta tai optimoi vanhaa ällistyttävän yksinkertaisesti Tehokkain Suunnittelussa tarvittavat mallit saat nopeasti MTprosuunnitteluohjelmistostamme Katkaise ja asenna putket suoraan asennuskohteessa 30 % kevyempi kuin vastaavat teräsputkijärjestelmät Yhdistettävissä helposti Rexroth MPS tuotantojärjelmien kanssa Sopii myös ESD-ympäristöön

13 13 Tutustu osoitteessa Yksinkertaiset ja luotettavat liittimet ovat helposti yhdistettävissä myös perinteisiin rakenneprofiileihin. Kaksi profiilimallia: Pyöreä sekä T-urallinen.

14 14 Desktop Factory - automaatiosolut Rexroth Desktop Factory (DTF) on joustavan ja kustannustehokkaan tuotannon uusi standardi. DTF perustuu vakioituihin ja kompakteihin prosessisoluihin sekä plug-in moduuleihin. Jokainen moduuli suorittaa yhden tuotantovaiheen ja useiden moduuleiden solu muodostaa koko tuotantoprosessin. Yksinkertaistettu suunnitteluprosessi, nopea käyttöönotto ja uudelleenkäytettävät osat takaavat kustannustehokkuuden sekä sijoitusvarmuuden. Solut toimitetaan valmiina runkoina ja moduulit joko tyhjinä tai valmiiksi varusteltuna ohjauksen, sähköistyksen ja pneumatiikan osalta. Soluihin on saatavilla myös integroidut kuljettimet tuotteen siirtämiseksi prosessissa. Modulaarinen rakenne Yksinkertaistaa suunnitteluprosessin Helppo muunneltavuus tuotteen muuttuessa Tukee turvallista, vaiheittaista investointia Yhdistettävissä MPS-tuotantojärjestelmiin Minituriasaation uusi standardi

15 15 Vaihe 1 - manuaalinen tuotanto DTF-solut soveltuvat mainiosti erilaisten apulaitteiden toteuttamiseen esimerkiksi manuaalisiin tuotantolinjoihin MPS-työpisteiden osana. Bosch-konsernin vuosikymmenten tuotantokokemuksen sekä MPStuotantojärjestelmän avulla voimme tarjota ainutlaatuisen kattavia ratkaisuja tuotantohaasteisiisi. Vaihe 2 - puoliautomaattinen tuotanto Tuotantomäärien kasvaessa DTFlinjaa on helppo päivittää tarpeen mukaan automaattisemmaksi. DTF-solujen sekä MPStyöpisteiden yhteensovittaminen on saumatonta ja mahdollistaa vaiheittaiset investoinnit. Vaihe 3 - täysautomaattinen tuotanto Tuotannon mukana kasvava DTFtuotantolinja on helppo laajentaa myös täysin automaattiseksi. Yksinkertaisiin työvaiheisiin purettua tuotantoprosessia vastaava tuotantolinja on nopea suunnitella varustelemalla valmiit solut tarpeen mukaan. Solut asennetaan kiskoille, jolloin myös niiden vaihtaminen ja linjan muuntaminen tapahtuu nopeasti. Täysin automaattinen DTF-linja DTF osana elektroniikkateollisuuden tuotantolinjaa

16 16 Ohjelmistot Rexroth tarjoaa käyttöösi kattavan valikoiman suunnittelun apuvälineitä. Kokoonpanotekniikan ohjelmistojen ydin on MTpro, josta löydät 3D ja 2D mallit kaikista kokoonpanotekniikan tuotteista, voit suunnitella kuljetinjärjestelmät, koostaa osalistat sekä hakea asennus- ja huolto-ohjeet. MTpro tukee yli 100 yleisintä suunnitteluohjelmistoa näiden omilla tiedostotyypeillä. BKBsoft -ohjelmalla voit mitoittaa nopeasti sekä tarkasti kuljetinjärjestelmät sekä laskea järjestelmän energiankulutuksen. MTparts on tarkoitettu kokoonpanotekniikan varaosien hallintaan ja on huolto-organisaatiosi sekä ylläpitohenkilökuntasi tärkeä apu. Ohjelmistot ovat ilmaisia ja voit tilata omasi kokoonpanotekniikan myynnistämme.

17 17 Kokoonpanotekniikan suunnittelun apuvälineet Layout-suunnittelu 3D / 2D -kirjasto MTpro 3D / 2D kirjasto Osalistat Layout-suunnittelu Tekniset tiedot Kytkentäkaaviot Asennusohjeet Huolto-ohjeet Tekniset tiedot BKBsoft Kuljetinjärjestelmien mitoitus sekä energialaskelmat MTparts Varaosahallinta Räjäytyskuvat Asennus- sekä huolto-ohjeet

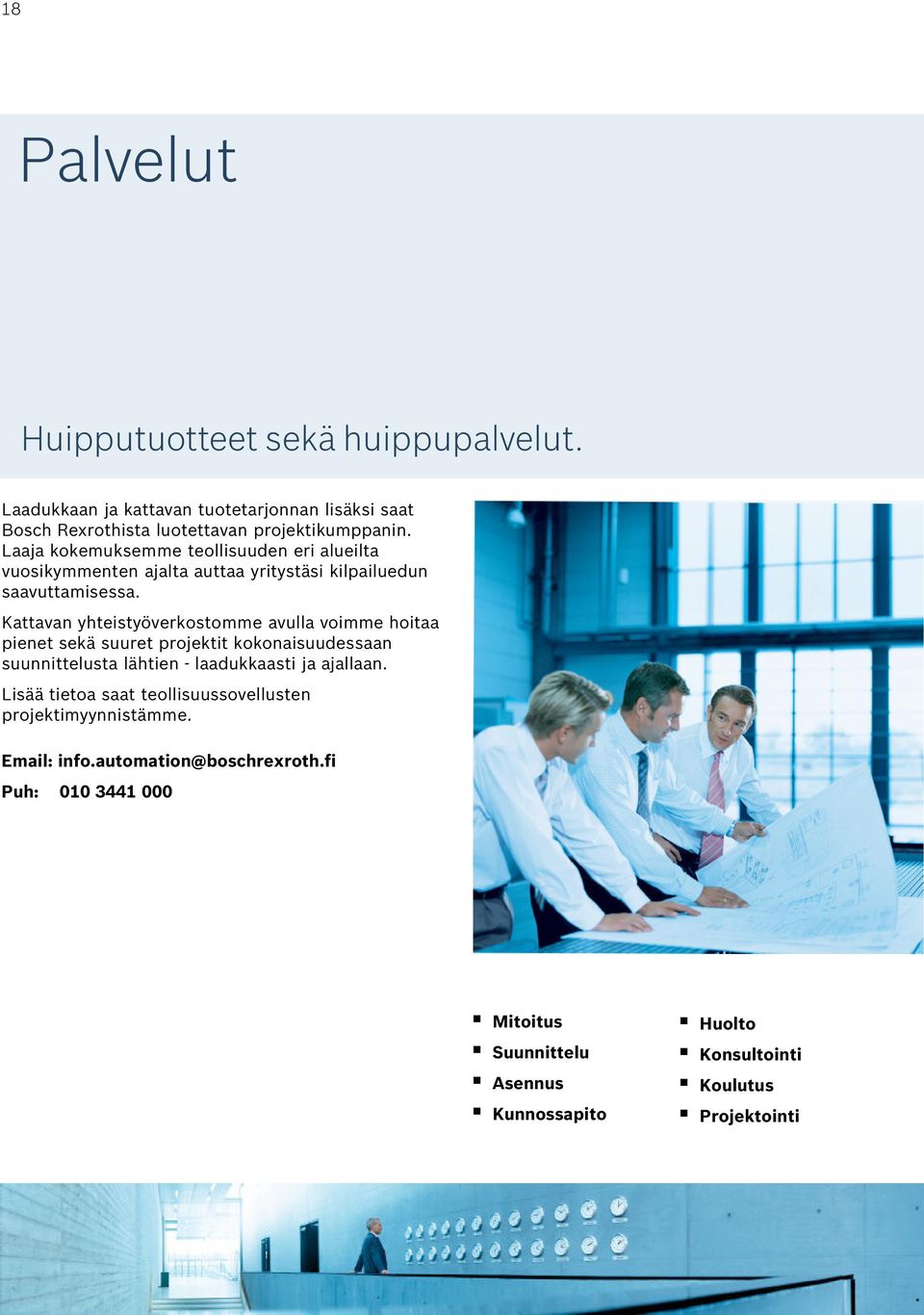

18 18 Palvelut Huipputuotteet sekä huippupalvelut. Laadukkaan ja kattavan tuotetarjonnan lisäksi saat Bosch Rexrothista luotettavan projektikumppanin. Laaja kokemuksemme teollisuuden eri alueilta vuosikymmenten ajalta auttaa yritystäsi kilpailuedun saavuttamisessa. Kattavan yhteistyöverkostomme avulla voimme hoitaa pienet sekä suuret projektit kokonaisuudessaan suunnittelusta lähtien - laadukkaasti ja ajallaan. Lisää tietoa saat teollisuussovellusten projektimyynnistämme. info.automation@boschrexroth.fi Puh: Mitoitus Suunnittelu Asennus Kunnossapito Huolto Konsultointi Koulutus Projektointi

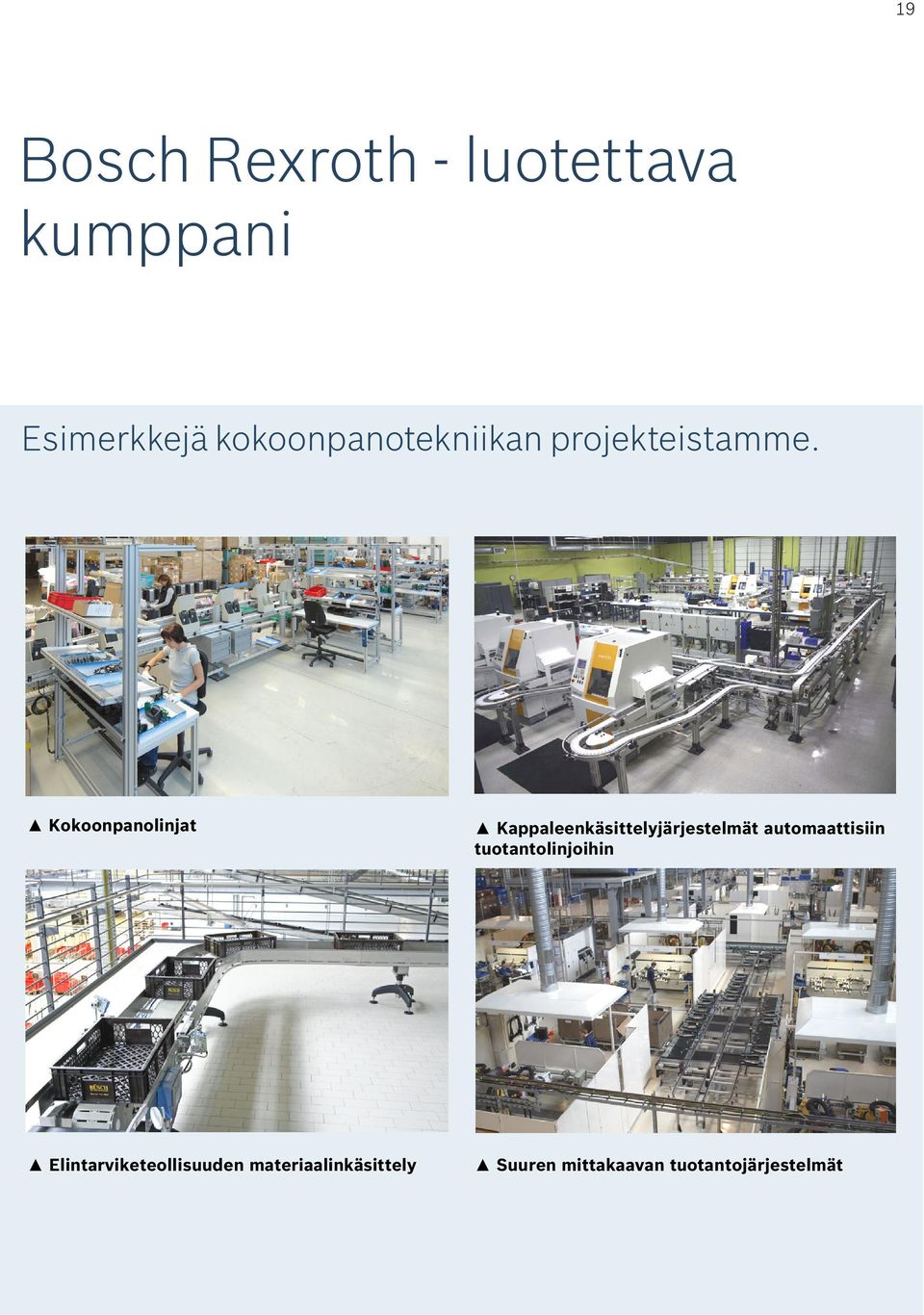

19 19 Bosch Rexroth - luotettava kumppani Esimerkkejä kokoonpanotekniikan projekteistamme. Kokoonpanolinjat Kappaleenkäsittelyjärjestelmät automaattisiin tuotantolinjoihin Elintarviketeollisuuden materiaalinkäsittely Suuren mittakaavan tuotantojärjestelmät
