1 FI Käyttö-, asennus- ja liitäntäohjeet Kaasuliesi

2 Kaasuliesi Hyvä asiakas! Onnittelemme sinua hyvän ostoksesi johdosta. Uskomme sinun vakuuttuvan nopeasti tuotteittemme erinomaisesta luotettavuudesta. Laitteen käytön helpottamiseksi liitämme mukaan tämän kattavan käyttöoppaan. Ohjeiden avulla pääset tutuksi hankkimasi uuden laitteen kanssa. Lue ohjeet huolellisesti, ennen kuin käytät laitetta ensimmäisen kerran. Ohjeita voidaan soveltaa vain, jos laitteessa on maan symboli. Jos maasymbolia EI OLE, laite on muutettava teknisten ohjeiden mukaisesti vastaamaan käyttömaan vaatimuksia ja määräyksiä. Varmista kummassakin tapauksessa, että laite on toimitettu vahingoittumattomana. Jos havaitset kuljetusvaurioita, ota yhteys myyntiedustajaamme tai laitteen toimittaneeseen liikkeeseen. Puhelinnumero on kassakuitissa tai pakkausluettelossa. Toivottavasti sinulla on paljon iloa hankkimastasi uudesta kotitalouskoneesta. Liitäntäohjeet Arvokilpi Kytkentä on suoritettava kohdassa Kytkentä virtalähteeseen annettujen ohjeiden ja asianmukaisten, voimassa olevien määräysten ja standardien mukaisesti. Kytkennän saa suorittaa vain valtuutettu asentaja. Laitteen perustiedot sisältävä arvokilpi on kiinnitetty uunin reunaan ja se näkyy, kun uuninluukku avataan. Tärkeää - Lue ennen laitteen käyttöä...3 Laitteen kuvaus...6 Keittoalueet...9 Kaasupolttimien käyttö...10 Kaasu-uuni...12 Ruoanvalmistus...16 Puhdistus ja hoito...25 Erityiset varoitukset ja vianetsintä...30 Asennus ja liitännät...32 Suutintaulukko...41 Tekniset tiedot

3 Tärkeää - Lue ennen laitteen käyttöä Turvallisuustoimenpiteitä Tätä laitetta voivat käyttää 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joilla on heikentyneet fyysiset, aistilliset tai henkiset kyvyt tai kokemuksen tai tiedon puutetta, jos heitä valvotaan tai jos heille on annettu laitteen turvalliseen käyttöön liittyviä ohjeita, ja jos he ymmärtävät käyttöön liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa. VAROITUS: Laite ja sen osat kuumenevat käytön aikana. Vältä koskemasta lämpövastuksia. Alla 8-vuotiaat lapset tulisi pitää loitolla, ellei heitä valvota jatkuvasti. VAROITUS: Tulipalon vaara: älä säilytä esineitä keittopinnoilla. VAROITUS: Valvomaton ruoanlaitto liedellä rasvan tai öljyn kanssa voi olla vaarallista ja voi aiheuttaa tulipalon. Älä koskaan yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekki sitten kannella tai kostealla liinalla. Käytä vain tälle uunille suositeltavaa paistomittaria. VAROITUS: Varmista ennen lampun vaihtamista, että laite on sammutettu, jotta vältytään mahdolliselta sähköiskulta. Älä käytä hankaavia puhdistusaineita tai teräviä metalliraaputtimia uuninluukun lasin puhdistukseen, sillä ne saattavat naarmuttaa pintaa ja rikkoa lasin. Älä puhdista keittotasoa höyry- tai korkeapainepuhdistimilla, sillä ne voivat aiheuttaa sähköiskun. Varmista ennen kannen avaamista, että se on puhdas ja ettei siinä ole nestejäämiä. Keittotason kansi on lakattua lasia. Se voidaan sulkea vasta, kun keittoalueet ovat jäähtyneet kokonaan. Tuotteessa tai sen pakkauksessa oleva symboli kertoo, että lasikannet voivat särkyä kuumetessaan. Sammuta kaikki polttimet, koska kannet voivat särkyä kuumetessaan. Sammuta kaikki polttimet ennen kannen sulkemista. Laitetta ei ole tarkoitettu ohjattavaksi ulkoisilla ajastimilla tai erityisillä ohjausjärjestelmillä. 3

4 Varoituksia Laitteen saa kytkeä ainoastaan kaasunjakeluyrityksen tai huoltopalvelukeskuksen valtuuttama huoltoteknikko. Laitteen liittämisessä kaasuverkkoon tule noudattaa lainsäädäntöä ja paikallisen kaasuntoimittajan teknisiä ehtoja. Kappaleessa»Liitäntäohjeet«annetaan tärkeitä ohjeita liitäntään. Omavaltaiset huolto- ja korjaustyöt voivat aiheuttaa räjähdysvaaran, sähköiskun tai oikosulun ja seurauksena voi olla henkilövahinkoja tai laitteen vahingoittuminen. Sellaiset tehtävät saa suorittaa vain valtuutettu ammattilainen. Tarkista ennen laitteen asennusta ja liittämistä, että laite ja sen säädöt vastaavat paikallisia kaasuliitäntöjä koskevia vaatimuksia (kaasun tyyppi ja paine). Laitteen asetukset määritellään arvokilvessä. Laitetta ei liitetä savupiippuun tai ilmanvaihtohormiin. Laitteen asentamisessa ja liittämisessä on noudatettava asianmukaisia voimassa olevia määräyksiä. Lämpöä, kosteutta ja palamisen sivutuotteita vapautuu laitteen käytön aikana huoneeseen, johon se on asennettu. Varmista, että keittiö on hyvin tuuletettu etenkin laitteen käytön aikana. Avaa luonnolliset tuuletusaukot tai asenna mekaaninen tuuletuslaite (mekaaninen liesikupu). Tämä on luokan 2/14 laite. Laite voi olla kosketuksissa viereisiin kaappeihin molemmilta puolilta, kun se sijoitetaan riviin. Toiselle puolelle voidaan sijoittaa korkea kaappi - laitetta korkeampi - vähintään 10 cm etäisyydelle laitteesta. Toiselle puolelle voidaan sijoittaa vain samankorkuinen kaappi. Pystysuora etäisyys laitteen ja liesikuvun välillä tulee olla vähintään 650 mm tai vähintään liesikuvun asennusohjeissa määritetty etäisyys. Jos tämän laitteen lähellä sijaitsevien laitteiden virtajohdot jäävät uunin luukun väliin, ne voivat vahingoittua, mikä voi vuorostaan aiheuttaa oikosulun. Pidä siis muiden laitteiden virtajohdot turvallisen matkan päässä. Laite on tarkoitettu ainoastaan ruoanvalmistukseen. Älä käytä sitä mihinkään muuhun tarkoitukseen, esim. huoneen lämmittämiseen. Älä aseta tyhjiä keittoastioita keittoalueille. Kiinnitä huomiota poltinosien oikeaan asennukseen. Jos haistat huoneessa kaasua, sulje välittömästi kaasupullon päähana tai kaasuritilä, sammuta tuli (savukkeet mukaanlukien), tuuleta huone, älä kytke sähkölaitteita päälle ja kutsu paikalle maakaasuammattilainen. Sulje päähana myös, jos et aio käyttää polttimia pitkään aikaan (esim. lomalle lähtiessä). Ole erityisen huolellinen, kun valmistat ruokaa uunissa. Korkeista lämpötiloista johtuen uunipannut, paistopellit, ritilä ja uunin sisäseinät tulevat hyvin kuumiksi. Käytä aina patakintaita. Älä vuoraa uunin seiniä alumiinifoliolla äläkä aseta uunipannuja tai muita keittoastioita uunin pohjalle. Alumiinifolio estää ilmaa kiertämästä uunissa, ja häiritsee siten paistamista sekä vahingoittaa emalipintaa. Uunin luukku tulee hyvin kuumaksi käytön aikana. Joihinkin malleihin on asennettu lisäsuojaksi kolmas lasi, joka alentaa luukun ulkopinnan lämpötilaa. Älä säilytä uunin vetolaatikossa palavia, räjähtäviä, haihtuvia tai lämpötilaherkkiä aineita (kuten paperia, tiskirättejä, muovipusseja, puhdistus- ja pesuaineita tai spraypulloja), sillä ne voivat syttyä uunin käytön aikana ja aiheuttaa tulipalon. Käytä laitteen vetolaatikkoa vain tarvikkeiden säilytykseen (paistopelti, rasvankeräyspannu yms.). Ylikuorma voi vahingoittaa uunin luukun saranoita. Älä aseta painavia astioita auki olevan luukun päälle. Älä myöskään nojaa sitä vasten, kun puhdistat uunin sisäosia. Irrota luukku ennen uunin puhdistusta (katso kohta»uunin luukun irrottaminen ja asentaminen«). Älä astu tai istu auki olevan uunin luukun päälle (lapset!). 4

5 Jos valurautalevyjä käytetään pitkään, levyn alueen ja keittoalueen reunan väri voi muuttua. Siinä tapauksessa takuu ei korvaa huoltoa. Laite on tarkoitettu sijoitettavaksi suoraan lattialle ilman tukia tai sokkelia. Symboli joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu. Laitteen käyttötarkoitus Jos huomaat vikoja kaasuputkistossa tai jos tunnet kaasunhajua huoneessa: Laite on tarkoitettu tavalliseen ruoanlaittoon kotitalouksissa eikä sitä saa käyttää muihin tarkoituksiin. Käyttötavat kuvataan kattavasti tässä käyttöoppaassa. Sulje kaasunsyöttö tai kaasupullo välittömästi. Sammuta kaikki liekit, mukaan lukien savukkeet ja muut tupakkatuotteet. Älä pane päälle sähkölaitteita (ei edes valoja). Tuuleta huone kunnolla. Avaa ikkunat! Ota välittömästi yhteyttä huoltokeskukseen tai valtuutettuun kaasunjakeluyhtiöön. 5

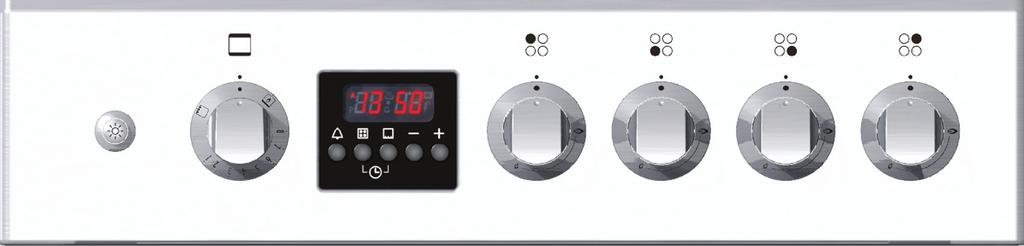

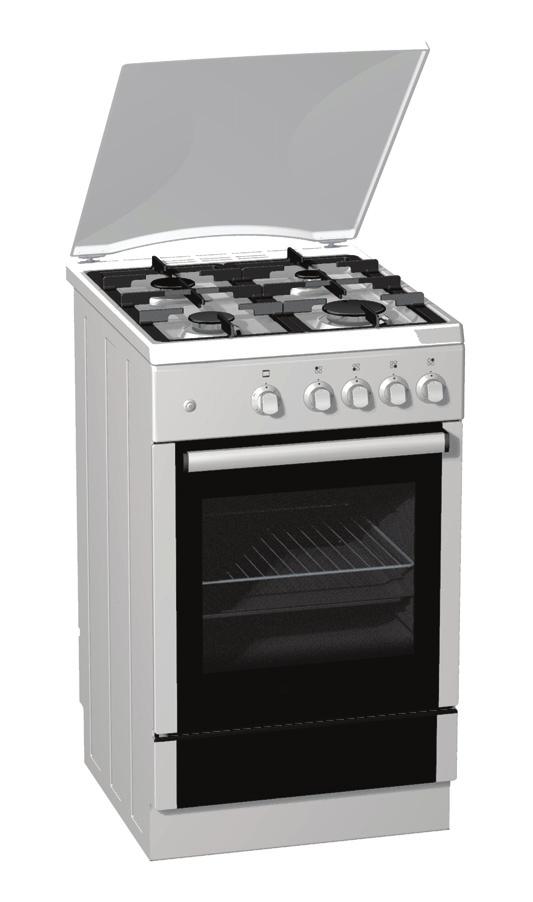

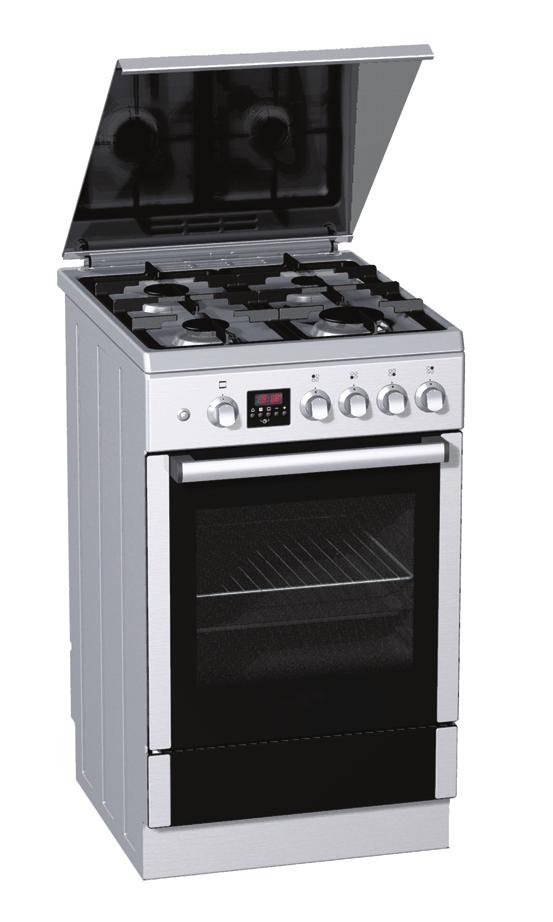

6 Laitteen kuvaus Kuvassa näkyy yksi laitteen malleista. Koska näiden ohjeiden kattaman laiteryhmän laitteilla on erilaisia ominaisuuksia, oppaassa voidaan kuvata toimintoja ja lisälaitteita, jotka eivät koske hankkimaasi laitetta. 1 Keittotason kansi (vain joissakin malleissa) 2 Palamistuotteiden ja höyryn poistoaukko uunista 3 Keittoalueita ympäröivä alue 4 Ohjauspaneeli 5 Uuninluukun kahva 6 Uuninluukku 7 Lieden säilytyslaatikko 8 Säädettävät jalat; käytettävissä kun lieden säilytyslaatikko on irrotettu (vain joissakin malleissa) 1 Keittotason kansi (vain joissakin malleissa) 2 Palamistuotteiden ja höyryn poistoaukko uunista 3 Keittoalueita ympäröivä alue 4 Ohjauspaneeli 5 Uuninluukun kahva 6 Uuninluukku 7 Lieden säilytyslaatikko 8 Säädettävät jalat; käytettävissä kun lieden säilytyslaatikko on irrotettu (vain joissakin malleissa) 6

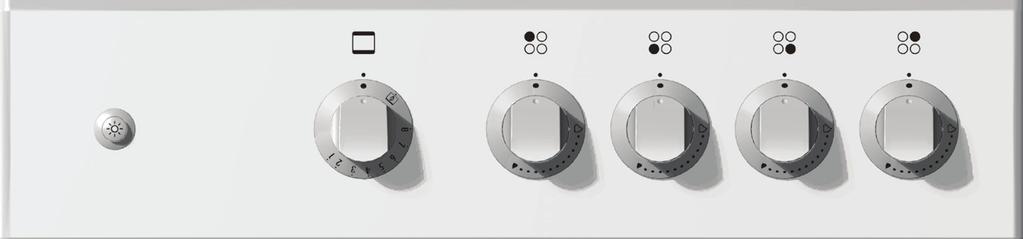

7 Uunin valokytkin (ei kaikissa malleissa) 2 Toimintovalitsin ja uunin lämpötilan säätö 3 Ohjelma-ajastin (vain joissakin malleissa) 4 Keittoalueen säädin, vasen taka, normaali poltin 5 Keittoalueen säädin, vasen etu, normaali poltin 6 Keittoalueen säädin, oikea etu, suuri poltin 7 Keittoalueen säädin, oikea taka, lisäpoltin Sähköinen sytytys (vain joissakin malleissa) Kaasukeittotason polttimet voidaan sytyttää jokaiseen polttimoon asennetulla sytyttimellä. Sähköinen sytytys toimii vain, jos verkkojohto on liitetty pistorasiaan. Jos sähköinen sytytys ei toimi sähkökatkoksen tai kostuneiden sytyttimien vuoksi, polttimet voidaan sytyttää myös tulitikun tai tupakansytyttimen avulla. Uunipoltin sytytetään samalla tavoin. Keittotason kansi (vain joissakin malleissa) Varmista ennen kannen avaamista, että se on puhdas ja ettei siinä ole nestejäämiä. Keittotason kansi on lakattua lasia. Se voidaan sulkea vasta, kun keittoalueet ovat jäähtyneet kokonaan. Symboli tuotteessa tai sen pakkauksessa osoittaa, että lasikansi saattaa hajota kuumentaessa. Sammuta kaikki polttimet ennen kannen sulkemista. 7

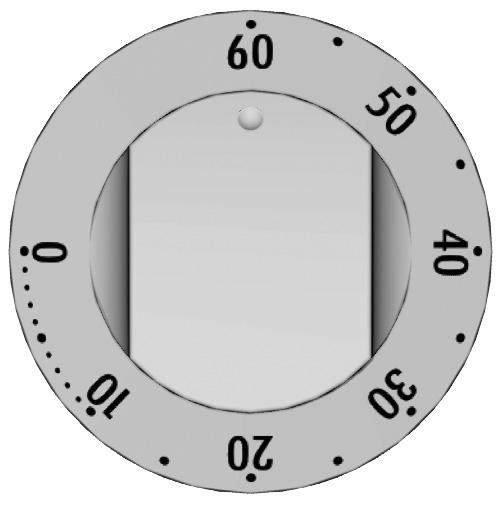

8 Ohjelma-ajastin (vain joissakin malleissa) Mekaaninen minuuttiajastin Aseta aika laitteen mukana toimitetun ohjelma-ajastimen erillisen ohjeen mukaan. Laitteen käyttö edellyttää ajan asettamista. Uunin käyttö on mahdollista vasta, kun kellonaika on asetettu. Säädettävä enimmäisaika on 60 minuuttia. Noin viisi sekuntia kestävä äänimerkki kertoo, kun asetettu aika on kulunut. Valitse aika kääntämällä säädintä myötäpäivään. Sen jälkeen voit hienosäätää asetusta kääntämällä säädintä vastakkaiseen suuntaan. Sammutusajastin, 120 minuuttia (kellokytkin) Sammutusajastimen säätöaika on minuuttia. Kierrä asteikkoa myötäpäivään, kunnes haluamasi aika on valittu. Kun asetettu aika on kulunut, valittu toiminto/lämmitys kytkeytyy pois päältä. Jos et halua käyttää sammutusajastinta tai jos valmistusaika on alle 15 minuuttia (esilämmitys, pitsojen valmistus jne.) tai yli 120 minuuttia (pidempää valmistusaikaa vaativat ruoat), suositellaan manuaalista säätöä. Kun haluat käyttää manuaalista säätöä, käännä säädintä vasemmalle (vastapäivään) symbolin.(käsi) kohdalle. 0- asennossa uuni ei ole toiminnassa. 8

9 Keittoalueet Tärkeitä varoituksia Kun haluat ruskistaa nopeasti, aseta poltin aluksi suurimmalle teholle ja jatka sen jälkeen valmistusta pienimmällä teholla. Joissakin malleissa kaasupolttimet on lämpösuojattu. Jos polttimen liekki sammuu vahingossa (esim. kun kattila kiehuu yli tai kun huoneessa käy tuulenvire), kaasuntulo lakkaa automaattisesti, jolloin kaasua ei voi vapautua huoneeseen. Jos lämpösuojaamattoman kaasupolttimen liekki sammuu vahingossa, huoneeseen vapautuu kaasua! Kaasupolttimen kansi tulee asettaa aina tarkasti poltinkruunun päälle. Pidä poltinkruunun suutinosat aina puhtaina. 1 Poltinkruunun kansi 2 Poltinkruunu ja polttimen kannen kannatin 3 Lämpöanturi (vain lämpösuojatut polttimet, saatavissa joissakin malleissa) 4 Kipinäsytytin 5 Suutin Keittoastiat Valitsemalla oikeankokoisen astian takaat ihanteellisen keittoajan ja kaasunkulutuksen. Astian halkaisijalla on tärkeä merkitys. Liian pienen astian reunojen yli ulottuva liekki voi vahingoittaa astiaa samalla kun kaasunkulutus kasvaa. Kaasu tarvitsee happea palaakseen. Jos astia on liian suuri, kaasun hapensaanti on riittämätöntä ja kaasu palaa tällöin huonommin. Varoitus! Kaikki keittoastiat (kattilat ja pannut) tulee sijoittaa vähintään 15 mm etäisyydelle laitteen reunasta, jotta viereisen kaapin liiallinen lämpeneminen voidaan estää. Viereiset kaapit eivät saa olla laitteen yläpintaa korkeampia. Ritilä-lisävaruste (saatavissa vain joissakin malleissa) Käytä lisävarustetta, kun käytät halkaisijaltaan pienempää astiaa. Aseta lisävaruste lisäpolttimen päällä olevalle ritilälle. Poltintyyppi Suuri (3,0kW) Normaali (1,9kW) Lisäpoltin (1,0kW) Kolmoispoltin (3,3kW) Astian halkaisija mm mm mm mm 9

10 Kaasupolttimien käyttö Säädin Kaasuhana suljettu Suurin teho Alhaisin teho Polttimien sammutus ja käyttö (mallikohtainen) Käytä polttimia poltinsäätimien avulla. Tehotasot on merkitty pienen ja suuren liekin kuvilla (katso kohta Laitteen kuvaus). Käännä säädintä suuren liekkisymbolin ( ) yli pienen liekkisymbolin ( ) suuntaan ja takaisin. Käyttöasentoja ovat kaikki asennot näiden kahden symbolin välillä. Kaasupolttimet voidaan sytyttää kuhunkin kaasupolttimeen sijoitetulla sähköisellä sytyttimellä (saatavissa vain joissakin malleissa). Muista aina painaa säädintä, ennen kuin käännät sitä. Yksikätinen sytytys Sytytä kaasupoltin painamalla valitsemasi polttimen säädintä ja kääntämällä se suurimmalle teholle (suuri liekkisymboli). Sytyttimestä lähtevä sähkökipinä sytyttää vapautuvan kaasun automaattisesti. Jos sähköinen sytytys ei toimi puuttuvan virran tai kosteiden sytyttimien vuoksi, kaasu voidaan sytyttää myös tulitikun tai tupakansytyttimen avulla. 10 Kaksikätinen sytytys Sytytä kaasupoltin painamalla valitsemasi polttimen säädintä ja kääntämällä se suurimmalle teholle (suuri liekkisymboli). Paina sytyttimen painiketta. Sytyttimestä lähtevä sähkökipinä sytyttää vapautuvan kaasun. Jos sähköinen sytytys ei toimi puuttuvan virran tai kostuneiden sytyttimien vuoksi, kaasu voidaan sytyttää myös tulitikun tai tupakansytyttimen avulla. Pidä säädintä painettuna noin kymmenen sekunnin ajan sytytyksen jälkeen, kunnes liekki vakiintuu.

11 Pidä säädintä painettuna sytytyksen jälkeen vielä 10 sekunnin ajan, kunnes liekki vakiintuu. Voit tämän jälkeen säätää liekin suurimman ja pienimmän tason välille. Säätimen asennot symbolien ( ) ja ( ) välillä eivät ole suositeltavia, sillä näissä asennoissa liekki ei ole vakaa ja se saattaa sammua. Jos poltin ei syty, vaikka säädintä olisi painettu 15 sekunnin ajan, sulje poltin ja odota vähintään minuutin ajan. Toista sitten sytytysprosessi. Jos polttimen liekki sammuu (mistä tahansa syystä), sulje poltin ja odota vähintään minuutin ajan, ennen kuin sytytät liekin uudestaan. Huomaa. Polttimia sytytettäessä (koskee kolmois-, kaksois- ja miniwokkipolttimia) kattiloiden on oltava jo valmiina polttimen päälle asetetun ritilän päällä. Voit sammuttaa liekin ja sulkea polttimen kaasuntulon kääntämällä säädintä oikealle OFF-asentoon ( ). 11

12 Kaasu-uuni Ennen uunin käyttöä ensimmäistä kertaa Tärkeitä varoituksia Irrota kaikki tarvikkeet uunista ja puhdista ne lämpimällä vedellä ja tavallisella puhdistusaineella. Älä käytä hiovia puhdistusaineita. Kun uunia lämmitetään ensimmäistä kertaa, siitä erittyy uudelle laitteelle tyypillinen haju. Tuuleta sen vuoksi huonetta kunnolla uunin lämpenemisen ajan. Älä peitä uunin sisäseiniä alumiinifoliolla äläkä aseta paistopeltejä tai muita astioita uunin pohjalle, sillä se estää ilmaa kiertämästä uunissa haitaten siten ruoanvalmistusta, ja vahingoittaa emalipintaa. Uunin kaasupoltin on lämpösuojattu. Jos polttimen liekki sammuu vahingossa, kaasuntulo lakkaa automaattisesti. Termostaatti säätelee uunin lämpötilaa. Säätö on mahdollista vain, jos uuninluukku on kiinni. Uuninluukun alapaneelin täytyy olla aina paikallaan uunin ollessa käytössä. Älä jätä ruokia jäähtymään uuniin, sillä se aiheuttaa lauhteen kerääntymistä ja voi johtaa uunin ruostumiseen. Toiminnot (mallista riippuen) Uunia käytetään toimintovalitsimella. Kun valitsinta painetaan ohjauspaneelia kohti, sitä voidaan kääntää vasemmalle (vastapäivään). Kun käytössä on infrapuna lämpövastus, valitsinta voidaan kääntää oikealle (myötäpäivään). A) Tavallinen uunin lämmitys kaasulla Tätä toimintoa käytettäessä uuni lämmitetään uunin kaasupolttimella. Lihaa ja leivonnaisia voidaan paistaa vain yhdellä paistotasolla kerrallaan. 12

13 Uunipolttimen sytytys ja toiminta Paina uunin säädintä ohjauspaneelia kohti ja käännä se asentoon. Sytytä kaasu painamalla samanaikaisesti sytyttimen painiketta tai viemällä palava liekki (tulitikku, tupakansytytin) lähelle kaasupolttimen sytytysaukkoa. Pidä säädintä painettuna sytytyksen jälkeen noin 10 sekunnin ajan, kunnes liekki vakiintuu. Vapauta säädin ja valitse haluamasi lämmitysteho 8 ja 1 väliltä. Jos poltin ei syty, vaikka säädintä olisi painettu 15 sekunnin ajan, sulje poltin ja odota vähintään minuutin ajan. Toista sitten sytytysprosessi. Jos polttimen liekki sammuu (mistä tahansa syystä), sulje poltin ja odota vähintään minuutin ajan, ennen kuin sytytät liekin uudestaan. Termostaatti säätelee uunin lämpötilaa. Uuni toimii sytytyksen jälkeen täydellä teholla. Kun asetettu lämpötila on saavutettu, termostaatti alentaa polttimen tehon automaattisesti tasolle, jolla asetettu lämpötila säilyy. Säätö toimii vain, jos uuninluukku on kiinni. Uunin poltin suljetaan kääntämällä säädin takaisin ( ) - asentoon. Asetus Lämpötila C Kaasuhana suljettu

14 B) Lämmitys infrapunakaasupolttimella Tätä toimintoa käytettäessä infrapunapoltin lämmittää ruoan lämpösäteilyn avulla mahdollistaen siten grillauksen. Poltin on asennettu aivan uunin sisäkaton alapuolelle. Infrapunalämmitintä ei ohjata termostaatilla lämmitin toimii täydellä teholla annetun ajan; siksi uunin luukun täytyy olla joko auki tai irrotettu, ja ohjauspaneelin suoja ei saa olla asennettuna ohjauspaneelin alle (laita suoja ohjauspaneelin kiinnitysruuvien alle). Säädä infrapunapoltinta uunin grillisäätönupilla 7. Asento on infrapunapolttimen käyttöasento. Asentoja välillä ja ei voi käyttää, sillä liekki on epävakaa tällä alueella ja voi sammua. Paina uunin säätönuppia ohjauspaneelia kohti ja käännä asentoon. Sytytä kaasu painamalla samanaikaisesti sytyttimen painiketta tai viemällä sytytetty tulitikku tai tupakansytytin lähelle infrapunapoltinta. Pidä säädintä painettuna sytytyksen jälkeen 10 sekunnin ajan, kunnes liekki vakiintuu. Vapauta säädin. Sytytyksen pitäisi tapahtua mahdollisimman nopeasti kaasun avaamisen jälkeen. Jos poltin ei syty, vaikka säädintä olisi painettu 15 sekunnin ajan, sulje poltin ja odota vähintään minuutin ajan. Toista sitten sytytysprosessi. Jos polttimen liekki sammuu (mistä tahansa syystä), sulje poltin ja odota vähintään minuutin ajan, ennen kuin sytytät liekin uudestaan. Uunin poltin sammutetaan kääntämällä säädin takaisin ( ) -asentoon. Kaasuhana sulkeutuu ja polttimen liekki sammuu. 14

15 C) Grilli (sähköllä toimiva infrapunalämpövastus) Tätä toimintoa käytettäessä lämpö säteilee sähköllä toimivasta infrapunalämpövastuksesta, joka on asennettu uunin sisäkaton alapuolelle. Tämä toiminto sopii erityisesti pienehköjen lihapalojen, kuten pihvien, grillimakkaroiden, muiden palapaistien, kyljyksien jne. paistamiseen. Grilliä voidaan käyttää myös kananpojan grillaamiseen vartaassa (vain joissakin malleissa). Paina toimintovalitsinta ohjauspaneelia kohti ja käännä oikealle grilli/varras-symbolin kohdalle. Grillivastus ja varrasmekanismi aktivoituvat (vain joissakin malleissa). Paistolämpötila nousee 240 C:seen. Kun tämä lämpötila on saavutettu, lämpövastus kytkeytyy pois päältä ja pysyy pois päältä, kunnes lämpötila laskee alle 240 C. Punainen merkkivalo osoittaa, mikä toiminto sähkögrillivastuksessa on meneillään. Uunitasot Varusteet (ritilä, alumiininen paistopelti, syvä uunipelti) voidaan laittaa uuniin viidelle tasolle. Kypsennystaulukot (katso kohta Kypsentäminen) kuvaavat kunkin tason käyttöä Huomaa, että paistotasoihin viitattaessa järjestys on aina alhaalta ylös. Huomaa. Syvää pannua tai valutuspeltiä ei voi panna alimmalle tasolle. Uunin valot (mallista riippuen) Uunin valot voidaan sytyttää ja sammuttaa painamalla ohjauspaneeliin asennettua uunin valokytkintä. Uunin tarvikkeet (mallista riippuen) Ritilä, jonka päälle ruokaa sisältävä astia tai ruoka suoraan asetetaan.. Ritilään on asennettu stoppari. Jos haluat poistaa ritilän, nosta sitä hieman kun se osuu stoppariin. 15

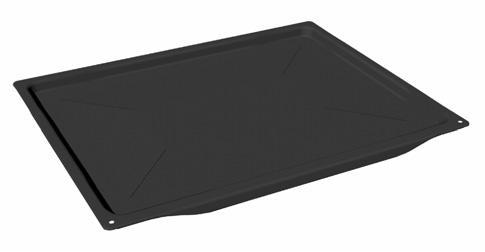

16 Kiiltävästä metallilevystä valmistettu matala leivinpelti on tarkoitettu vain leivonnaisten ja vuokaleivosten paistamiseen. Aseta pelti ritilän keskelle ja työnnä sitä uunin takaseinää kohti (ritilän laippaa vasten). Matala emalipintainen pelti ei sovi leivonnaisten paistamiseen. Sitä käytetään valutuspeltinä ruoasta valuvan rasvan keräämiseen (pannaan esimerkiksi 1. tai 2. tasolle). Varoitus: matalaa emalipintaista paistopeltiä ei voi panna 1. tai 2. tasolle grillattaessa ruokaa ja kun sitä käytetään valutuspeltinä. Syvä uunipannu on tarkoitettu lihan ja kosteiden leivonnaisten paistamiseen. Sitä voidaan käyttää myös valutuspeltinä. Ohjauspaneelin suoja estää kaasuinfrapunalämpövastuksen käytöstä mahdollisesti auheutuvat vahingot painikkeille ja ohjauspaneelin ajastimelle/kellolle. Noudata suojan asennuksessa ohjeita, jotka on annettu kohdassa Kypsentäminen kaasuinfrapunalämpövastuksella. Ruoanvalmistus Leivonnaisten paistaminen Seuraava taulukko sisältää suosituslämpötilan, -paistoajan ja paistotason leivonnaisten paistamiseen. Paistaminen tavallisella kaasulämmityksellä Käytä vain yhtä paistotasoa kerrallaan. Käytä leivonnaisten paistamiseen väriltään vaaleita vuokia ja peltejä. Tummia vuokia ja peltejä ei suositella, koska ne imevät itseensä liian paljon lämpöä uunin polttimesta. Älä käytä vuokia, jotka ovat liian korkeita, sillä se voi estää leivonnaisia kypsymästä tasaisesti. Sijoita vuoat ja uunipannut aina ritilän päälle ja tarkista, etteivät ne ulotu ritilän reunan yli. 16

17 Käytä kypsentämiseen 3. tai 4. ohjaintasoa, alhaalta päin laskettuna. Käytä kolmatta tasoa kohoavien tai mehukkaiden leivonnaisten paistamiseen, jotka tarvitsevat enemmän lämpöä alhaalta päin. Käytä neljättä tasoa kohoamattomille leivonnaisille tai murotaikinalle. Leivonnaisten paistovinkkejä Onko kakku kypsä? Työnnä puutikku kakun korkeimpaan kohtaan. Jos ulosvedetyssä tikussa ei näy jälkiä taikinasta, kakku on valmis. Sulje uuni ja käytä hyväksi jäljellä oleva lämpö. Kakku lätsähtää Tarkista resepti. Käytä seuraavalla kerralla vähemmän nestettä. Noudata sekoitus- tai vaivausaikaohjeita varsinkin, jos teet sen koneella. Leivonnaiset ovat liian vaaleita Käytä seuraavalla kerralla tummaa paistoastiaa, paista yhtä tasoa ylempänä tai käännä alalämpö päälle paistoajan loppupuolella. Kosteatäytteinen leivonnainen (esim. juustokakku) ei ole täysin kypsä Pienennä lämpötilaa ja pidennä paisto aikaa seuraavalla kerralla. Käytä leivonnaisten paistamiseen vaaleita vuokia ja peltejä. Huomautuksia leivonnaisten paistotaulukkoon: Paistoajat ovat noin-aikoja ja voivat vaihdella eri syistä. Kun paistetaan herkkiä leivonnaisia (sokerikakkua, kohokkaita, voisarvia), uunia tulee esilämmittää haluttuun lämpötilaan minuutin ajan. Leivonnaisten paistopelleillä ja kakkujen paistovuoilla on erilaiset lämmönjohto-ominaisuudet. Paistolaatu riippuu niiden koostumuksesta, paksuudesta ja väristä. Merkintä * tarkoittaa, että valittu toiminto edellyttää uunin esilämmitystä. Suosittelemme lyhyemmän paistoajan valitsemista aluksi. Alenna tarvittaessa lämpöä myöhemmin, jos haluat leivonnaisista tummempia tai jos paistoaika on mielestäni ollut liian pitkä. Jos käytät leivinpaperia, varmista, että se kestää korkeaa lämpötilaa. Jos paistotaulukossa ei ole etsimääsi leivonnaistyyppiä, etsi jokin samantyyppinen. 17

18 Leivonnaisen tyyppi Paistotaso (alhaalta päin) Lämpötila ( C) Paistoaika (minuuttia) Makeat leivonnaiset Tiikerikakku, rengaskakku Suorakaiteen muotoinen kakku Irtopohjavuoassa paistettu kakku Juustokakku irtopohjavuoassa Hedelmäkakku, murotaikina Kuorrutettu hedelmäkakku Sokerikakku* Sokerikuorrutettu kakku Hedelmäkakku, sekoitettu taikina Kirsikkakakku Kääretorttu* Kakku hiivataikinasta Pullapitko (kohotettu taikina) Joulukakku Omenapiirakka Uunidonitsit Suolaiset leivonnaiset Quiche Lorraine Pitsa* Leipä* Pikkupalat Murotaikina pikkuleivät Magengit Kohotettu taikina Voitaikina Tuulihatut (kermatäytteiset) Pakastetaikina Omenapiirakka, juustopiirakka Juustokakku Pitsa Ranskanperunat uunissa * Kuorukat Asetus Lämpötila ( C) 150 C 160 C 180 C 200 C 220 C 240 C 260 C 280 C Lihan paistaminen Seuraava taulukko sisältää suosituslämpötilan, -paistoajan ja paistotason lihan paistamiseen. Paistoastioiden käyttövinkkejä Liha voidaan paistaa emalipintaisissa ja karkaistusta, lasista valmistetuissa (Pyrex) paistoastioissa sekä savi- tai valurautapadoissa. Ruostumattomasta teräksestä valmistetut uunipannut eivät lämpöä heijastavina ole yhtä hyviä. 18

19 Jos paisti peitetään, se pysyy mehukkaampana eikä uuni likaannu yhtä paljon. Kannettomassa uunipannussa paisti ruskistuu nopeammin. Hyvin suuret paistipalat on suositeltavaa paistaa ritilän päällä ja asettaa alle syvä uunipannu, joka kerää valuvan rasvan. Huomautuksia lihanpaistotaulukkoon Lihanpaistotaulukko sisältää suosituslämpötilan, paistoajan ja paistotason lihan paistamiseen. Koska lihan tyyppi, paino ja laatu vaikuttavat huomattavasti paistoaikaan, poikkeamia voi esiintyä. Käytä alempaa tasoa lihan kypsentämiseen. Ennen pihvin kypsentämistä (paahtopaisti, pihvi), esilämmitä uunia minuuttia lämpötilan ohjauspainike kohdassa 3. Muun tyyppisten lihojen kypsentämiseen ei tarvita esilämmitystä. Lihan, siipikarjan ja kalan valmistaminen uunissa on taloudellista vain, jos paino on yli 1 kg. Lihaa valmistettaessa on nestettä lisättävä riittävästi, jotta lihan rasva ja mehut eivät pala kiinni uunipannun pintaan. Tämä tarkoittaa, että pitkän valmistusajan aikana paistia on tarkistettava ja nestettä lisättävä useita kertoja. Käytä uunipeltiä suurempien lihapalojen kypsentämiseen. Kun käytät pienempää keittoastiaa, laita se keskelle ritilää, joka työnnetään alemmalle tasolle. Suurin piirtein puolessa välissä valmistusta paisti on käännettävä, varsinkin uunipannussa paistettaessa. Parempi paistotulos saadaan, jos valmistus aloitetaan yläpuoli käännettynä alaspäin. Isoja lihapaloja paistettaessa uuninluukkuun voi kerääntyä lauhdetta. Tämän on luonnollinen ilmiö, eikä se vaikuta laitteen toimintaan. Pyyhi luukku ja luukun lasi kuiviksi paiston jälkeen. Voit välttää lauhteen kerääntymistä, kun et jätä ruokia jäähtymään uuniin. Tässä joitakin vinkkejä: Kypsennä pienemmät lihapalat korkeammassa uunin lämpötilassa. Valitse suurempien tai paksumpien lihapalojen kypsentämiseen alempi uunin lämpötila. Seuraavassa ovat kypsennysajat 0,5 kilogramman painoiselle lihapalalle: 20 minuuttia pihville ja lampaanlihalle (lammas tai vuohi) minuuttia porsaanlihalle, vasikanlihalle, tai linnunlihalle Kun liha on kypsää, odota noin 10 minuuttia ennen lihan leikkaamista. Nesteiden on annettava asettua, jolloin lihasta menetetään vähemmän nestettä. 19

20 Lihan tyyppi Paino (g) Paistotaso (alhaalta päin) Lämpötila ( C ) Paistoaika (min.) Naudanliha Naudanpaisti Naudanpaisti Paahtopaisti, puolikypsä Paahtopaisti, kypsä Porsaanliha Porsaanpaisti, mukana nahka Porsaankylki Porsaankylki Lapa Possurulla Kyljykset Jauheliha (lihamureke) Vasikanliha Vasikanlihakäärö Vasikanpaisti Lampaanliha Karitsan kylki Lampaanpaisti Riista Kanipaisti Peurapaisti Villisianpaisti Siipikarja Kananpoika, kokonainen Kananpoika Ankka Hanhi Kalkkuna Kala Kokonainen kala Kalapaistos Asetus Lämpötila ( C) 150 C 160 C 180 C 200 C 220 C 240 C 260 C 280 C Grillaus kaasulla toimivalla infrapuna lämpö vastuksella (vain joissakin malleissa) Grillattavasta lihasta (esim. makkaroista) voi räiskyä kuumaa rasvaa. Ihon tai silmien palamiselta voi suojautua käyttämällä grillipihtejä. Lihaa grillattaessa edistymistä on valvottava koko ajan. Korkean lämpötilan johdosta liha voi palaa nopeasti! Lapset on pidettävä poissa grillin läheltä. Grillauksen edistymistä on valvottava jatkuvasti. Korkeiden lämpötilojen vuoksi ruoka voi jopa syttyä palamaan. Infrapunalämpövastusta suositellaan grillimakkaroiden, lihapalojen ja kalan (kalapihvien ja -murekkeen, lohifileiden jne.) 20

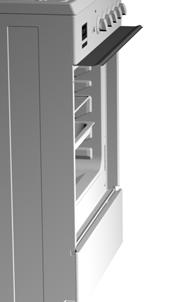

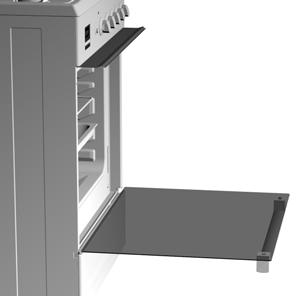

21 tai paahtoleipien rapeaan ja vähärasvaiseen valmistukseen sekä ruskistamiseen. Grillinkäyttövinkkejä Grilliä käytettäessä uuninluukun on oltava koko ajan auki. Asenna ohjauspaneelin suojalevy. Grillauksen aikana uunin termostaatti on poissa käytöstä ja infrapunalämpövastus toimii koko ajan täydellä teholla. Grillaustaulukko sisältää suosituslämpötilan, paistotason ja grillausajan. Koska lihan tyyppi, paino ja laatu vaikuttavat huomattavasti paistoaikaan, suositusvalmistusaika annetaan raja-arvoina. Grillivastusta on esilämmitettävä kolmesta viiteen minuuttiin uuni tyhjänä ja luukku auki. Kun grillaat ritilän päällä, levitä sille hieman öljyä, jotta liha ei pala kiinni ritilään. Kun grillaat lihaa, pane ritilä ja liha sopivalle paistotasolle ja syvä uunipannu valutuspelliksi yhtä tasoa alemmaksi. Grillattava liha asetetaan infrapunalämpövastuksen alla olevan ritilän keskelle. Grillattavaa lihaa on käänneltävä valmistuksen aikana. Ohuehkot lihaviipaleet käännetään vain kerran, kun taas paksumpia viipaleita on käännettävä useita kertoja. Käytä grillipihtejä kääntämiseen, jotta lihaan ei tule reikiä eikä lihamehua valu hukkaan. Tumma liha ruskistuu paremmin ja nopeammin kuin possu ja vasikka. Puhdista uuni ja välineet aina grillin käytön jälkeen. Paistaminen vartaassa kaasulla toimivan infrapunalämpövastuksen alla (vain joissakin malleissa) Vartaassa paistamiseen käytetään grilliä (infrapunalämpövastusta), joten erityinen varovaisuus on tarpeen. Käytä paksua uunikinnasta ja erityistä vartaaseen ruuvattavaa kahvaa. Vartaassa paistettavasta lihapalasta voi räiskyä erittäin kuumaa rasvaa. Iho- ja silmävaurioita voidaan välttää käyttämällä grillipihtejä. Lapset on pidettävä poissa grillin läheltä varrasgrillauksen aikana. Varrasgrillaus sopii nuoren siipikarjan rapeaan ja vähärasvaiseen valmistukseen. Varrasgrillausvinkkejä Pyörivä varrassetti sisältää pyörivän vartaan ja irrotettavan kahvan sekä kaksi haarukkaa ja ruuvit lihan kiinnittämiseen. Varrassettiä käytettäessä uuninluukun on oltava koko ajan auki. Asenna ohjauspaneelin suojalevy. Grillauksen aikana uunin termostaatti on poissa käytöstä ja infrapunalämpövastus toimii koko ajan täydellä teholla. 21

22 Varrasgrillaus ei vaadi esilämmitystä. Kun käytät varrasta, pane ensin 4. tasolle alhaalta laskien erityinen tukikehikko. Pane maustettu liha vartaaseen ja työnnä kannatushaarukat lihapalaan kummaltakin sivulta, jotta se kiinnittyy kunnolla. Kiristä sitten haarukoiden ruuvit. Asenna kahva vartaan etuosaan. Työnnä vartaan terävä kärki uuninluukun takasivun oikealla puolella olevaan aukkoon, joka on suojattu pyörivällä sulkuläpällä. Aseta vartaan etuosa tukikehikon alaosaan, kunnes se napsahtaa paikalleen. Pane tässä tapauksessa valutuspeltinä toimiva syvä uunipannu ensimmäiselle tasolle. Irrota vartaan kahva ennen paiston aloittamista. Varrasvalmistuksen aikana varras pyörii koko ajan, kun infrapunalämpövastus on toiminnassa. Kiinnitä vartaan kahva takaisin grillauksen päätyttyä. Käytä paksua pannunlappua, kun irrotat varrasta. Puhdista uuni ja tarvikkeet jokaisen käytön jälkeen. Ruoan tyyppi Paino (g) Paistotaso (alhaalta päin) Paistoaika (minuuttia) Liha ja makkarat 2 fi llet mignon -pihviä possunniskapaistia kyljystä lampaankyljystä grillimakkaraa jauhelihapihviä kananpoika, halkaistu (ens. puoli) (toinen puoli) Kala Lohifi leet Kala alumiinifoliossa Paahtoleipä 4 palaa vaaleaa leipää viipaletta sekaleipää Lämpimät voileivät

23 Grillaus sähköllä toimivalla infrapuna lämpö vastuksella (asento 0) (vain joissakin malleissa) Lihaa grillattaessa on oltava erityisen varovainen. Korkeat lämpötilat ja infrapunalämpövastus kuumentavat ritilän ka uunin muut osat erittäin kuumiksi. Grillattavasta lihasta voi räiskyä kuumaa rasvaa. Ihon tai silmien palamiselta voi suojautua käyttämällä uunikinnasta ja grillipihtejä. Lapset on pidettävä poissa grillin läheltä. Grillauksen edistymistä on valvottava koko ajan. Ruoka voi korkeiden lämpötilojen johdosta syttyä jopa palamaan! Infrapunalämpövastusta suositellaan grillimakkaroiden, lihapalojen ja kalan (kalapihvien) rapeaan ja vähärasvaiseen valmistukseen sekä paahtoleipien ja yläpuolelta ruskistumista vaativien ruokien (lasagne, perunat, jälkiruoat) valmistukseen. Grillinkäyttövinkkejä Grilliä käytettäessä uuninluukun on oltava koko ajan kiinni. Grillaustaulukko sisältää suosituslämpötilan, paistotason ja grillausajan. Koska lihan tyyppi, paino ja laatu vaikuttavat huomattavasti paistoaikaan, suositusvalmistusaika annetaan raja-arvoina. Infrapunalämpövastusta on esilämmitettävä viisi minuuttia. Kun paistat ritilän päällä, levitä sille hieman öljyä, jotta liha ei pala kiinni ritilään. Kun grillaat, pane ritilä ja liha sopivalle tasolle ja tässä tapauksessa valutuspeltinä toimiva syvä uunipannu yhtä tasoa alemmaksi. Grillattavaa lihaa on käänneltävä valmistuksen aikana. Kypsennä ensimmäistä puolta hieman kauemmin kuin toista. Ohuehkot lihaviipaleet käännetään vain kerran, kun taas paksumpia viipaleita on käännettävä useita kertoja. Käytä grillipihtejä lihan kääntämiseen, jotta lihamehua ei valu hukkaan. Tumma liha ruskistuu paremmin ja nopeammin kuin possu ja vasikka. Puhdista uuni ja tarvikkeet aina grillin käytön jälkeen, jotta lika ei pala kiinni uuniin, kun käytät sitä seuraavan kerran. Paistaminen vartaassa sähköllä toimivalla infrapuna lämpö vastuksella (vain joissakin malleissa) Vartaassa paistamiseen käytetään grilliä (infrapunalämpövastusta), joten erityinen varovaisuus on tarpeen. Käytä paksua uunikinnasta ja erityistä vartaaseen ruuvattavaa kahvaa. Vartaassa paistettavasta lihapalasta voi räiskyä erittäin kuumaa rasvaa. Iho- ja silmävaurioita voidaan välttää käyttämällä grillipihtejä. Lapset on pidettävä poissa grillin läheltä varrasgrillauksen aikana. Varrasgrillaus sopii nuoren siipikarjan rapeaan ja vähärasvaiseen valmistukseen. 23

24 Varrasgrillausvinkkejä Pyörivä varrassetti sisältää pyörivän vartaan ja irrotettavan kahvan sekä kaksi haarukkaa ja ruuvit lihan kiinnittämiseen. Varrassettiä käytettäessä (sähköllä toimivan infrapunalämpö vastuksen kanssa) uuninluukun on oltava koko ajan kiinni. Esilämmitystä ei tarvita infrapunalämpövastusta/-grillivastusta käytettäessä. Kun käytät varrasta, pane ensin kolmannelle tasolle alhaalta laskien erityinen tukikehikko. Pane maustettu liha vartaaseen ja työnnä kannatushaarukat lihapalaan kummaltakin sivulta, jotta liha kiinnittyy kunnolla. Kiristä sitten haarukoiden ruuvit. Asenna kahva vartaan etuosaan. Työnnä vartaan terävä kärki uuninluukun takasivun oikealla puolella olevaan aukkoon, joka on suojattu pyörivällä sulkuläpällä. Aseta vartaan etuosa tukikehikon alaosaan, kunnes se napsahtaa paikalleen. Työnnä syvä paistopelti toiselle tasolle toimimaan valutuspeltinä, joka kerää lihasta valuvan rasvan ja nesteet. Irrota vartaan kahva ennen paiston aloittamista. Varrasvalmistuksen aikana varras pyörii koko ajan, kun infrapunalämpövastus on toiminnassa. Kiinnitä vartaan kahva takaisin grillauksen päätyttyä. Käytä paksua pannunlappua, kun irrotat varrasta. Puhdista uuni ja tarvikkeet jokaisen käytön jälkeen. Ruoan tyyppi Paino (g) Paistotaso (alhaalta päin) Lämpötila (v C) Paistoaika (minuuttia) Liha ja makkarat 2 fi llet mignon -pihviä possunniskapaistia kyljystä lampaankyljystä grillimakkaraa jauhelihapihviä kananpoika, halkaistu (ens. puoli) (toinen puoli) Kala Lohifi leet Kala alumiinifoliossa Paahtoleipä 4 palaa vaaleaa leipää viipaletta sekaleipää Lämpimät voileivät

25 Puhdistus ja hoito Älä puhdista laitetta höyry- tai korkeapainehöyrypesurilla. Irrota laite sähköverkosta ja anna sen jäähtyä ennen puhdistuksen aloittamista. Laitteen etuseinä Puhdista pinnat pehmeällä liinalla ja nestemäisellä sileille pinnoille tarkoitetulla puhdistusaineella, joka ei sisällä hankaavia aineita. Annostele liinaan hieman pesuainetta, pyyhi lika pois ja huuhtele vedellä. Älä pane puhdistusainetta suoraan pinnoille. Älä käytä syövyttäviä tai hankaavia puhdistusaineita, teräviä esineitä tai teräsvillaa, sillä ne naarmuttavat laitteen. Ruostumattomasta teräksestä valmistetut etupaneelit (vain joissakin malleissa) Puhdista pinta miedolla puhdistusaineella (saippuavaahdolla) ja pehmeällä sienellä, joka ei naarmuta materiaalia. Älä käytä hankaavia tai liuotepohjaisia puhdistusaineita. Näiden ohjeiden noudattamatta jättäminen voi vahingoittaa ulkoseinien pintaa. Lakatut ja muoviset pinnat Puhdista painikkeet/säätönupit ja ovikahva pehmeällä liinalla ja nestemäisellä, sileille lakatuille pinnoille tarkoitetulla puhdistusaineella. Voit käyttää myös tällaisille pinnoille tarkoitettuja erityispuhdistusaineita. Noudata siinä tapauksessa valmistajan ohjeita. VAROITUS: yllä mainitut pinnat eivät saa koskaan joutua kosketukseen uuninpuhdistussuihkeiden kanssa, sillä ne vahingoittavat alumiiniosia pysyvästi. Älä puhdista alumiinista paistopeltiä hankaavilla puhdistusaineilla, sillä niistä jää naarmuja. Jos paistopeltiä puhdistetaan usein, se menettää kiiltonsa. Asialle ei voi tehdä mitään, mutta se ei vaikuta paistotulokseen. Erikoisemali Uuni ja uuninluukun sisäpinta on päällystetty erikoisemalilla, jonka pinta on sileä ja erittäin kestävä. Tämä erikoispinnoite mahdollistaa puhdistuksen huoneenlämpötilassa. Puhdistus Kaasukeittoalueet Puhdista ristikko, keittotason pinta ja polttimen osat lämpimällä vedellä, johon on lisätty hieman astianpesuainetta. Älä pese astianpesukoneessa. Puhdista lämpöelementti ja sytytin pehmeällä harjalla. Jotta laite toimisi moitteettomasti, on nämä osat pidettävä täysin puhtaina. Puhdista kruunu ja polttimen kansi. Pidä erityisesti poltinkruunun kaasuaukot aina puhtaina. Kuivaa kaikki osat puhdistuksen jälkeen perusteellisesti ja asettele ne huolellisesti oikeille paikoilleen. Jos osat ovat vinossa, polttimien sytyttämisessä saattaa ilmetä ongelmia. Varoitus: Polttimen kannet on pinnoitettu mustalla emalilla. Korkeat lämpötilat muuttavat kansien väritystä, mutta tällä ei ole haitallista vaikutusta polttimien toimintaan. 25

26 Uuni Uuni voidaan puhdistaa tavanomaisella tavalla (puhdistusaineella, uunisuihkeella), mutta vain sen ollessa hyvin likainen ja kun tahrat ovat erityisen itsepintaisia. Puhdista uuni säännöllisesti (jokaisen käytön jälkeen) seuraavalla tavalla: Käännä toimintovalitsin asentoon Aquaclean. Kaada 0,5 litraa vettä uunipannuun ja pane se alimmalle paistotasolle. 20 minuutin kuluttua emalipinnan ruokajäämät ovat pehmenneet ja ne voidaan pyyhkiä pois puhtaalla liinalla. Irrotettavan alapaneelin puhdistaminen. Irrotettavan alapaneelin on oltava täysin kylmä. Nosta irrotettavaa alapaneelia hieman sen etureunan keskeltä ja vedä se ulos uunista. Irrotettava alapaneeli on puhdistettava miedolla puhdistusaineella ja rasvanpoistoaineella. Se on kuitenkin huuhdeltava perusteellisesti juoksevan veden alla pinnalle mahdollisesti jääneen puhdistusaineen poistamiseksi. Irrotettavan alapaneelin on oltava täysin kuiva, ennen kuin se asetetaan takaisin paikalleen uuniin. Tärkeää: Aseta alapaneeli laitteen etuosassa vasemmalla ja oikealla puolella oleviin reikiin. Tämä estää alapaneelin liikkumisen uunin käytön aikana. Virheellisesti asetettu alapaneeli voi vaikuttaa uunin toimintaan. Itsepintaisten tahrojen käsittelyssä on otettava huomioon seuraavaa: Uunin täytyy jäähtyä ennen puhdistuksen aloittamista. Uuni ja tarvikkeet on puhdistettava jokaisen käytön jälkeen, jotta lika ei pala kiinni uunin pintoihin. Rasva on helpointa poistaa ei-syövyttävällä rasvanpoistoaineella uunin jäähdyttyä. Erittäin itsepintaisen lian poistamiseen käytetään tavanomaisia uuninpuhdistusaineita. Lopuksi uuni huuhdellaan huolellisesti puhtaalla vedellä, jotta kaikki puhdistusainejäämät saadaan pois. Älä käytä syövyttäviä puhdistusaineita, kuten teräsvillaa, hankaavia astianpesusieniä, tahranpoistoaineita jne. Kun ostat ja annostelet puhdistusaineita, ota huomioon ympäristö ja noudata puhdistusainevalmistajan ohjeita. Tarvikkeet Pese tarvikkeet (paistopellit, ritilä jne.) kuumalla vedellä ja tavallisella puhdistusaineella. 26

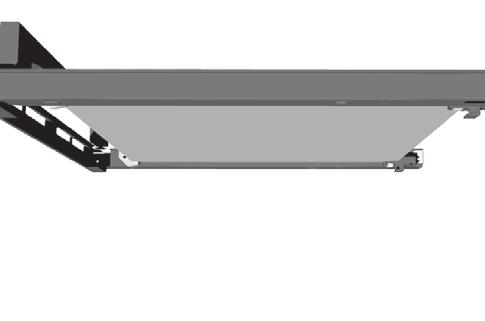

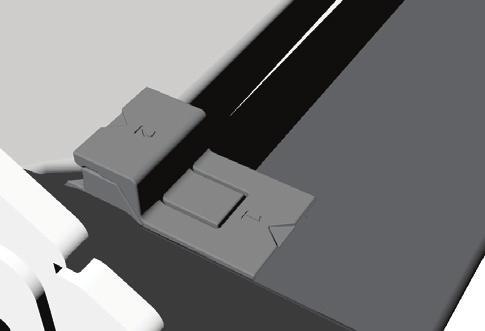

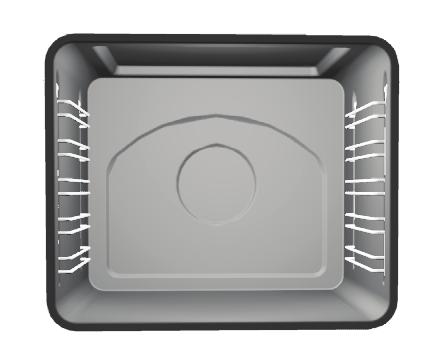

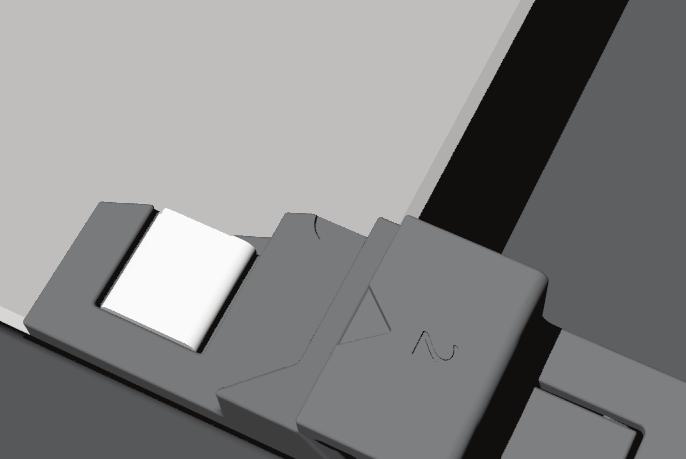

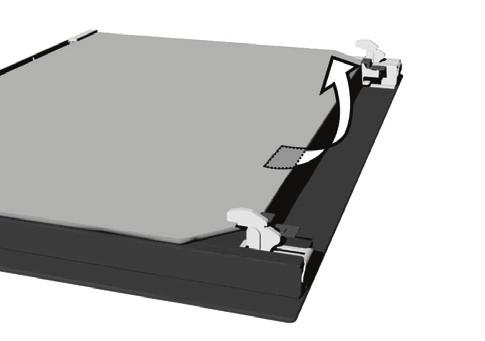

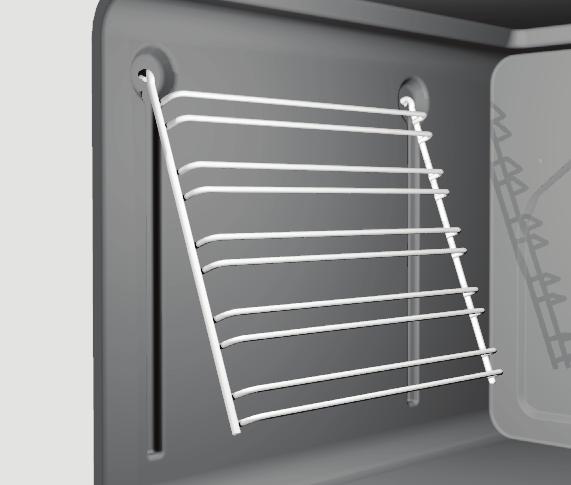

27 Huolto Lankakiskotelineen irrottaminen Uunin sivuseinien puhdistusta voidaan helpottaa irrottamalla lankakiskoteline. Pidä kiinni telineen alapäästä ja käännä telinettä sisäänpäin. Irrota telineet yläpuolella olevista rei istä. Käytä poikittaisritilöille vain perinteisiä puhdistimia. Ripusta puhdistettu teline takaisin yllä olevien ohjeiden mukaan, mutta päinvastaisessa järjestyksessä. LUUKUN SISÄLASIN IRROTTAMINEN PÄTEE KOKOLASISEEN PREMIUM-LUUKKUUN Luukun lasi voidaan puhdistaa myös sisäpuolelta; luukku on kuitenkin ensin irrotettava (katso uunin luukun irrottamista ja takaisin paikalleen laittamista käsittelevä osio). 2 1 Nosta kevyesti luukun vasemmalla ja oikealla puolella olevia tukia (merkintä 1 tuessa) ja vedä ne pois lasista (merkintä 2 tuessa) (katso Kuva 1). Kuva 1 Pidä kiinni luukun lasista alareunasta, nosta sitä kevyesti niin, että se ei ole enää kiinni tuessa ja irrota se (Kuva 2). 2 1 Kuva 2 Poista kolmas sisälasi (vain joissakin malleissa), irrota vasemmalla ja oikealla puolella olevien kumien ruuvit (Kuva 3). Irrota lasi (nuolen 2 suuntaan). Kuva 3 Noudata käänteistä järjestystä luukun takaisin paikalleen laittamiseksi. Huomaa: Jotta voit laittaa lasin takaisin paikalleen, varmista, että luukussa ja lasissa olevat merkinnät (puolikuu) kohdistuvat toisiinsa (Kuva 4). Kuva 4 27

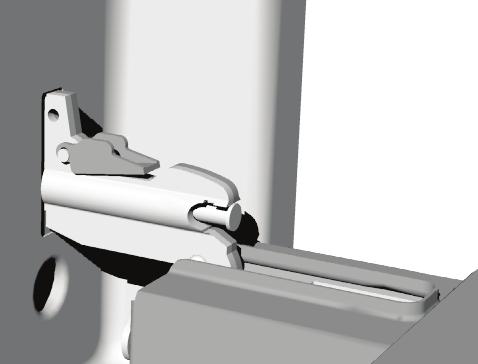

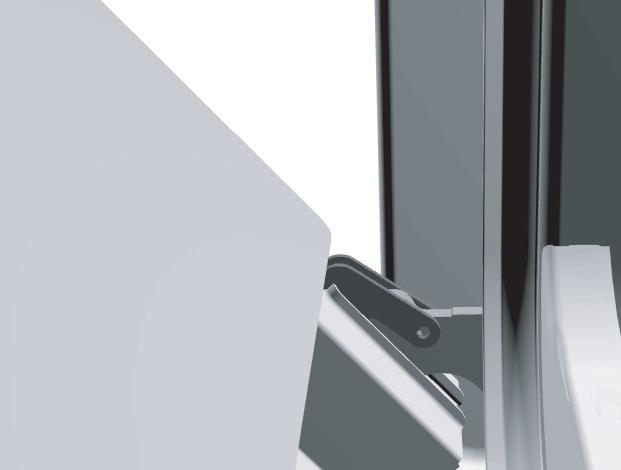

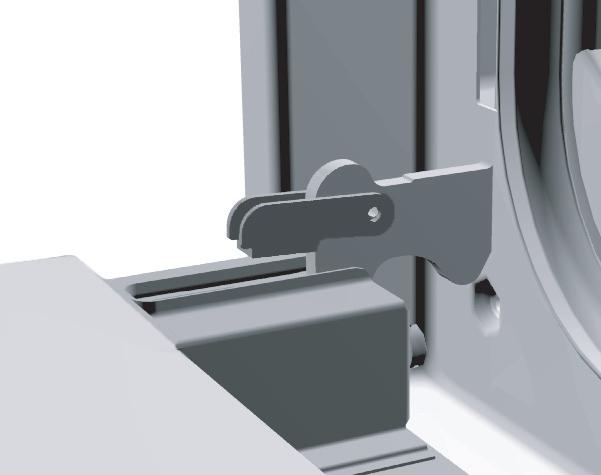

28 YKSIAKSELISELLA SARANALLA VARUSTETUN UUNIN LUUKUN IRROTTAMINEN JA VAIHTAMINEN (mallista riippuen) a) Tavanomainen sulkeminen b) GentleClose järjestelmä vaimentaa luukun sulkemisesta aiheutuvan iskun. Se mahdollistaa yksinkertaisen, hiljaisen ja ongelmattoman sulkemisen. Kevyt työntö (15 kulmaan suhteessa suljetun luukun asentoon) riittää luukun automaattisesti ja hiljaisesti sulkeutumiseen. Jos luukun sulkemiseen käytetty voima on liian vahva, GentleClose-järjestelmän teho alenee tai järjestelmä ohitetaan turvallisuutta varten. Avaa uunin luukku täysin ja kierrä pysäyttimet aivan taakse saakka pätee tavanomaiseen luukun sulkemiseen (Kuva 1). kuva 1 Kierrä GentleClose-luukkujärjestelmän tapauksessa pysäyttimiä taaksepäin 90 verran (Kuva 2). kuva 2 kuva 3 Sulje luukkua hitaasti, kunnes lukitsimet painuvat pukkeja/ istukoita vasten. Kun luukun kulma on noin 15, vedä luukkua varovasti ulospäin ja vedä saranat ulos laitteen molemmista saranapukeista (kuva 3). Asenna luukku takaisin päinvastaisessa järjestyksessä. Aseta luukku 15 :een kulmassa laitteen etupuolella oleviin saranapukkeihin ja työnnä alas- ja eteenpäin, kunnes saranat liukuvat pukkeihin/istukoihin. Avaa sitten luukku kokonaan ja käännä lukitsimet takaisin alkuasentoonsa. Sulje luukku hitaasti ja varmista, että saranat sulkeutuvat kunnolla. Jos luukku ei avaudu tai sulkeudu kunnolla, tarkista, ovatko saranat kohdallaan. 28

29 Lisähuomautus: Tarkista aina luukun asennuksen yhteydessä, että saranoiden lukitsimet ovat tukevasti paikallaan saranapukeissa. Jos niin ei ole, vahvan jousen avulla toimiva pääsarana on irrotettava aina luukkua asennettaessa tai irrotettaessa. Vammautumisvaara. Lieden säilytyslaatikko Osien vaihtaminen Laatikossa on turvamekanismi, joka estää sen avaamisen vahingossa. Jos haluat avata laatikon, nosta sitä hieman. Laatikko irrotetaan vetämällä se ensin ulos pysäyttimeen asti, nostamalla sitä uudelleen ja vetämällä ulos kokonaan. Älä säilytä helposti syttyviä, räjähdysalttiita tai tulenarkoja esineitä tai materiaaleja lieden säilytyslaatikossa. Joissakin laitteissa laatikko kiinnitetään työntämällä alempi takaluisti lieden kiskoon. Jos laatikko asennetaan sivukiskojen ja pyörien avulla, työnnä pyörät kiskoihin ja sulje laatikko. Uunin lampun kanta ja istukka ovat alijännitteisiä. Sähköiskuvaara! Ennen kuin vaihdat uunin lampun, irrota liesi verkkovirrasta poistamalla sulakkeet tai sulkemalla pääkytkin. Uunin lamppu (vain joissakin malleissa) Uunin lamppu katsotaan varaosaksi, joten takuu ei koske sitä. Vaihda lamppu uuteen, joka täyttää seuraavat ehdot: istukka E 14, 230 V, 25 W, 300 C. Irrota lasikansi kiertämällä sitä vastapäivään, vaihda lamppu ja asenna kansi takaisin. Tässä laitteessa käytetyt lamput ovat erikoislamppuja, jotka on tarkoitettu vain kotitalouslaitteissa käytettäviksi. Ne eivät sovellu asuinhuoneistojen valaisemiseen. 29

30 Erityiset varoitukset ja vianetsintä Takuuaikana korjauksia saa suorittaa vain laitteen valmistajan valtuuttama huoltoteknikko. Laite on ennen korjaustyön aloittamista irrotettava verkkovirrasta poistamalla sulake tai irrottamalla virtajohto pistorasiasta. Omavaltaiset muutos- tai korjaustyöt voivat aiheuttaa sähköisku- tai oikosulkuvaaran. Älä sen vuoksi yritä tehdä niitä itse. Jätä korjaustyöt asiantuntijan tai valtuutetun huoltoteknikon tehtäviksi. Voit yrittää korjata joitakin pienempiä laitteen käytössä ilmaantuvia vikoja tai ongelmia seuraavien ohjeiden mukaisesti. Tärkeää Jos laitteen vika johtuu vääränlaisesta käytöstä, laitteelle takuuajan kuluessa tehty huolto on maksullista. Pidä nämä käyttöohjeet aina lähettyvillä. Jos luovutat laitteen eteenpäin, anna ohjeet myös uudelle omistajalle. Seuraavassa on joitakin yksinkertaisia neuvoja pienten vikojen korjaamista varten. Vika Aiheuttaja Korjaus Liekki on epävakaa. Liekin epävakaus johtuu Asentaja tarkistaa kaasujohdon. vääränlaisista kaasuasetuksista. Polttimen liekki muuttuu Laitteen osat on asennettu väärin. Asenna poltin oikein. yhtäkkiä. Polttimen sytyttämiseen menee paljon aikaa. Laitteen osat on asennettu väärin. Asenna poltin oikein. Liekki sammuu heti sytyttämien jälkeen. Polttimen alueen ritilän väri on muuttunut. Laitteen sähkötoiminnoissa on vikaa. Polttimien sähköinen sytytys ei toimi. Poltinkruunujen kannet ovat rumanväriset. Uuninluukun lasiin kerääntyy kosteutta lämmityksen aikana. Valmistuksen aikana tulee savua. Uuni likaantuu liikaa käytön aikana. Säätönuppia painetaan liian lyhyen aikaa. Säätönuppia painetaan liian kevyesti. Tämä on normaali korkeasta lämpötilasta johtuva ilmiö. Sulake on palanut. Ruoantähteet tai pesuainejäämät estävät sytyttimen ja polttimen välisen kontaktin. Tavanomainen tahriintuminen. Normaali lämpötilaerosta johtuva tapahtuma. Liian korkea paistolämpötila. Termostaatti on rikki. Liian korkea paistolämpötila. Ritilä ja valutuspelti eivät ole kunnolla paikallaan. Paina säätönuppia pidempään. Paina säätönuppia kovempaan, ennen kuin vapautat sen. Puhdista ristikko metallinpuhdistusaineella. Tarkista sulakekaapin sulake ja vaihda tarvittaessa uuteen. Avaa ja puhdista sytyttimen ja polttimen välissä oleva aukko huolellisesti. Puhdista polttimen kannet metallinpuhdistusaineella. Ei toimenpiteitä. Ei vaikuta toimintaan. Alenna paistolämpötilaa. Vaihdata termostaatti asiantuntijalla. Alenna paistolämpötilaa. Aseta ritilä valutuspellin yläpuolelle ja pane ne samalle paistotasolle. 30

31 Neste tai pehmeä taikina leviää epätasaisesti. Paistotulos on epätyydyttävä. Leivonnaiset ovat liian vaaleita pohjasta. Leivonnaiset ovat liian kuivia. Leivonnaiset ovat raakoja sisältä. Liha ei ole täysin kypsää. Liesi ei ole vaakasuorassa. Väärät uunin säädöt. Valittu väärä paistotaso. Vuoka oli pantu uuniin paistopellin päälle. Lämpötila on liian matala. Paistoaika on liian pitkä. Paistolämpötila on liian korkea. Paistoaika on liian lyhyt. Säädä liesi (jos mallissa on korkeussäädettävät jalat) täysin vaakasuoraan asentoon. Säädä uuni taulukossa annettujen ohjeiden mukaan. Siirrä paistopelti alemmalle tasolle. Pane vuoka uuniritilän päälle. Lisää uunin lämpötilaa. Valitse lyhyempi paistoaika. Alenna lämpötilaa paistoaikaa ei voi lyhentää valitsemalla korkeampi lämpötila (paistuu päältä, mutta jää raa aksi sisältä). Valitse pidempi paistoaika. Anna taikinan nousta kauemmin. Käytä taikinaan vähemmän nestettä. Taikinassa on liian paljon nestettä. Luettelo valtuutetuista huoltokeskuksista ja puhelinnumeroista on oheisessa takuutodistuksessa. 31

32 Asennus ja liitännät Tärkeitä varoituksia Laitteen asentamisessa ja liittämisessä on noudatettava asianmukaisia, voimassa olevia määräyksiä. Riittävä tuuletus on erityisen tärkeää. Laitteen saa kytkeä ainoastaan kaasunjakeluyrityksen tai huoltopalvelukeskuksen valtuuttama huoltoteknikko. Huone, johon laite asennetaan, on tuuletettava säännöllisesti. Kaasutyyppi, jolle valmistaja on säätänyt laitteen, näkyy arvokilvestä. Tarkista ennen laitteen liittämistä, että laite ja sen säädöt vastaavat paikallisia kaasuliitäntöjä koskevia vaatimuksia (kaasun tyyppi ja paine). Laitetta ei liitetä höyrynpoistokanavaan (esim. savupiippuun). Laitteen asentamisessa ja liittämisessä on noudatettava asianmukaisia voimassa olevia määräyksiä. Eritystä huomiota on kiinnitettävä ilmastointivaatimuksiin. Keittotason ja liesituulettimen välisen etäisyyden on oltava vähintään liesituulettimen asennusohjeiden mukainen. Laite voidaan asentaa kahden kalusteen väliin (luokka 2/1). Se voi olla kiinni kalusteissa molemmilta sivuilta. Toiselle puolelle voidaan asentaa laitetta korkeampi kaluste, jos laitteen ja kalusteen etäisyys on vähintään 10 cm. Siinä tapauksessa toiselle puolelle asennettava kaluste ei saa olla korkeampi kuin laite. Roikkuvat tai seinälle ripustettavat keittiövälineet on asennettava riittävän etäälle keittotasosta, jotta ne eivät häiritse ruoanvalmistusta. Keittotason ja liesituulettimen välinen etäisyys ei saa olla alle 650 mm. Jos putkistossa käytetty kaasu ei vastaa laitteen nykyisiä säätöjä, ota yhteys huoltokeskukseen tai kaasunjakeluyritykseen. Heidän asiantuntijansa säätävät laitteen yhteensopivaksi putkistossa käytettävälle kaasulle nopeasti ja ammattitaidolla. Kaikki muut korjaukset ym. työt, jotka edellyttävät työkalujen käyttöä, saa suorittaa vain valtuutettu huoltoteknikko. Käyttäjä saa suorittaa vain sellaisia tehtäviä, jotka voidaan tehdä ilman työkaluja. Seinien ja kalusteiden, jotka ovat aivan kiinni laitteessa (lattia, lieden takana oleva seinä, sivulla olevat seinät), on kestettävä vähintään 90 C:n lämpötiloja. Virtajohto laitteen takana on suojattava niin, ettei se ole suorassa kontaktissa lieden takaseinän kanssa, sillä seinä kuumentuu huomattavasti käytön aikana. 32

33 Lieden ja ylimääräisen jalustan vaaitus Lieden korkeus on 90 cm jalusta mukaan lukien. Ilman jalustaa korkeus on 85 cm. Jalustan takaosan vasemmassa ja oikeassa reunassa on kaksi rullaa. Niiden avulla liettä voi siirtää. Jalustassa on edessä, vasemmalla ja oikealla säätöruuvit, joita voidaan käyttää lieden vaa ittamiseen ja lieden yläreunan ja sen vieressä olevan kalusteen (jos on) säätämiseen samaan tasoon. Säädettäviin jalkoihin pääsee käsiksi poistamalla lieden laatikon. Jalkoja kiertämällä lieden korkeutta voidaan tarvittaessa lisätä tai vähentää, mikäli laite ei ole täysin vaakasuorassa. Jos liesi on hieman vinossa, asento voidaan korjaa helposti säätöruuveja kiertämällä. Ylimääräinen jalusta voidaan myös irrottaa avaamalla alaosan neljä ruuvia. Nämä ruuvit kiinnittävät jalustan lieden sivuseiniin. Irrota siinä tapauksessa säätöruuvit jalustasta ja pane ne vasempaan ja oikeaan reunaan lieden jalustan alempaan etutukipaneeliin. Vaaita liesi edellä kuvatulla tavalla. Joissakin liesissä on alaosassa neljä säätöruuvia (kaksi edessä ja kaksi takana). Ruuveja käytetään lieden vaa ittamiseen lattian ollessa epätasainen tai lieden korkeuden säätämiseen samaan tasoon lieden viereen asennettujen keittiökalusteiden kanssa. 33

34 Laitteen kaatumisen esto Laitteen kaatumisen voi estää käyttämällä mukana toimitettua kulmatukea. Ennen asennusta suosittelemme asettamaan ja tasaamaan laitteen tarpeittesi mukaan säätöjalkojen avulla (katso kappale Laitteen Tasaus ja lisätuki). Katso Kuva 2, jossa kuvataan laitteen mitat kulmatuki asennettuna ja säätöjalat täysin sisäänvedettyinä. Varmista, että kulmatuki asennetaan määritellyn alueen sisään. Kuva 1 Valitse aloitusasento asennukselle, ja paina laite seinään kiinni koko matkalta. Vedä laitteen vetolaite ulos. Merkitse kynällä seinään laitteen keskikohta laitteen alaosassa olevan aukon läpi. Tee sitten toinen merkki mm oikealle keskikohdasta (Kuva 2). Aseta kulmatuen lyhyempi pää seinässä olevaa merkkiä vasten. Tuen pidemmän pään pitäisi koskettaa profiilin yläpintaa laiteen takana (Kuva 1). Merkitse kolmen 5,5 mm läpimittaisen reiän keskikohdat laitteen alaosassa olevien reikien lävitse. Nämä reiät sijaitsevat seinää vasten painetun kulmakiinnittimen lyhyemmässä päässä (Kuva 3). Vedä laite pois aloitusasennosta. Poraa kolme reikää merkattuihin kohtiin, ja asenna laitteen mukana toimitetut muoviset seinätulpat. Kiinnitä tuki seinään laitteen mukana toimitetuilla ruuveilla. Paina laite valittuun aloituskohtaan, ja aseta vetolaite paikalleen. Kuva 2 HUOMAUTUKSIA: - Suluissa olevat kulmat ovat kulmatuen sisämitat ilman lisätukea. - Jos laitteen mukana toimitetut ruuvit ja seinätulpat eivät pidä tukea tiukasti kiinni seinässä estämässä laitteen kaatumisen, käytä muita osia kiinnittämään kulmatuki siten, että sitä ei voi vetää irti seinästä. Kuva 3 34

35 Kytkentä kaasunsyöttöön Tehdasasetukset Kaasulaitteet on testattu ja varustettu CE-merkinnällä. Kaasulaitteet toimitetaan sinetöityinä. Toimitettaessa ne on säädetty luonnonkaasulle, tyyppi H tai E (20 mbar), tai nestekaasulle (50 tai 30 mbar). Tiedot näkyvät uunin sisäreunaan kiinnitetystä arvokilvestä. Kilpi näkyy, kun uuninluukku avataan. Polttimien sähkön- ja kaasunkulutus esitetään erillisessä taulukossa tässä ohjeessa. Kun laite säädetään uudelleen toiselle kaasutyypille, myös suuttimet on vaihdettava (katso kohta Suutintaulukko). Jos tarvitaan korjausta tai jos sinetti on vioittunut, kaikki toiminnalliset osat on testattava ja sinetöitävä uudelleen asennusohjeiden mukaisesti. Toiminnallisia osia ovat: kiinteä suutin isoa liekkiä varten ja säädettävä säätöventtiili ja -ruuvi pientä liekkiä varten. Kytkentä kaasunsyöttöön Liitä laite kaasuputkistoon tai kaasupulloon paikallisen kaasulaitoksen määräysten mukaisesti. Kaasu liitetään lieden oikealle puolelle ulkokierteisellä EN /-2 tai EN ISO (Riippuen maakohtaisista liitäntä ohjesäännöistä.) R1/2 liitännällä. Laitteessa on liitäntä myös nestekaasulle sekä epämetallitiiviste. Pidä liitännän aikana kiinni R 1/2 - liitoksen kulmasta, jotta liitos ei käänny. Käytä liitännöissä epämetallitiivisteitä ja hyväksyttyjä tiivisteaineita. Metallitiivisteitä voi käyttää vain kerran. Ei-metallisten tiivisteiden paksuus voi vaihdella 25 prosenttia. Kytke laite nestekaasuhanaan tarkoitukseen hyväksytyllä joustavalla letkulla. Letku ei saa olla suorassa kontaktissa laitteen takaseinään tai uunin kattoon. Tarkista kaikkien liitosten tiiviys kaasukeittotason liitännän jälkeen. Kytkentä joustavalla letkulla Jos laite liitetään joustavalla letkulla, letkunsyöttö ei voi olla kuvassa A esitetyn mukainen. Jos liitosputki on metallia, vaihtoehtoa A voidaan käyttää. 35

36 Käytön aloittaminen Ota laite käyttöön seuraavien käyttöohjeiden mukaisesti. Sytytä kaikki polttimet ja tarkista liekin vakaus isolla ja pienellä säädöllä. Liekin on oltava sininen, keskeltä vihreä. Kytkentä kaasuhanaan A EN /-2 tai EN ISO (Riippuen maakohtaisista liitäntä ohjesäännöistä.) R1/2 -liitäntä B Ei-metalliset tiivisteet, paksuus 2 mm C Jatkokappale nestekaasuputkelle (Riippuen maakohtaisista liitäntä ohjesäännöistä.) Tarkista liitännän jälkeen, että polttimet toimivat moitteettomasti. Kaasun täytyy palaa kirkkaalla, sinivihreällä liekillä. Jos liekki ei ole vakaa, lisää tehoa. Selvitä käyttäjälle, kuinka polttimet toimivat, ja käykää käyttöohjeet yhdessä läpi. Vaihtaminen toisentyyppiseen kaasuun Keittotason käyttämän kaasun vaihtaminen toisentyyppiseen kaasuun ei vaadi laitteen irrottamista paikaltaan. Ennen kuin alat tehdä muutoksia, kytke laite irti verkkovirrasta ja sulje kaasuntulo. Korvaa nykyiset nimellisteholle tarkoitetut suuttimet uudentyyppiselle kaasulle (katso taulukko) soveltuvilla suuttimilla. Jos vaihdat laitteen käyttämän kaasun nestekaasuun, vähimmäislämmönsyötön säätöruuvi on kiristettävä loppuun asti vähimmäislämmönsyötön saavuttamiseksi. Jos vaihdat laitteen käyttämän kaasun maakaasuun, löysää säätöruuvia saavuttaaksesi vähimmäislämmönsyötön kohdan. Älä kuitenkaan löysää säätöruuvia yli 1,5:tä kierrosta. Säädettyäsi laitteen toiselle kaasutyypille liimaa uudet kaasu tiedot sisältävä uusi tarra arvokilpeen vanhan tarran päälle ja tarkista laitteen toimivuus ja sinetöinti. Tarkista, etteivät sähköjohdot, kapillaaritermostaatit ja lämpöelementit yllä kaasunvirtausalueelle. 36

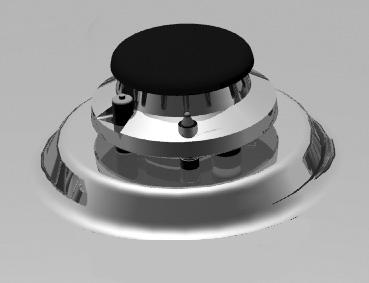

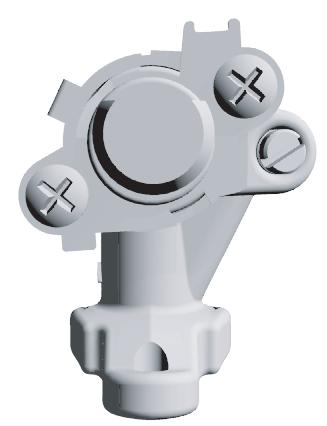

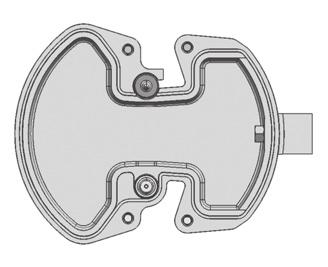

37 Säätöosat Polttimien vähimmäissyötön säätöosiin pääsee ohjauspaneelin aukkojen kautta. Irrota keittoalueen ritilä ja poltinkruunu kansineen. Irrota säätimet. Keittotason poltin (kuva 1) 1 Polttimen kruunun kansi 2 Polttimen kruunu, jossa on kannen kannatin 3 Lämpöanturi (vain lämpösuojatut polttimet, saatavissa joissakin malleissa) 4 Kipinäsytytin 5 Suutin 5 Pienoiswokki (kuva 2) 5 Suutin Suojuksella varustettu kaasuhana (kuva 3) 6 Vähimmäislämmönsyötön säätöruuvi Kaasuhana ilman suojusta (kuva 4) 6 Vähimmäislämmönsyötön säätöruuvi Keittotason poltin Osan koodi Kuva/piirustusnumero Nimellislämmönsyöttö Vähimmäislämmönsyöttö 1,2 5 3,4 6 37

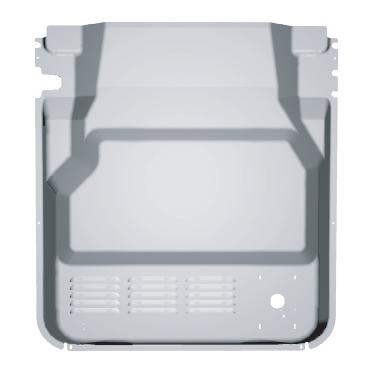

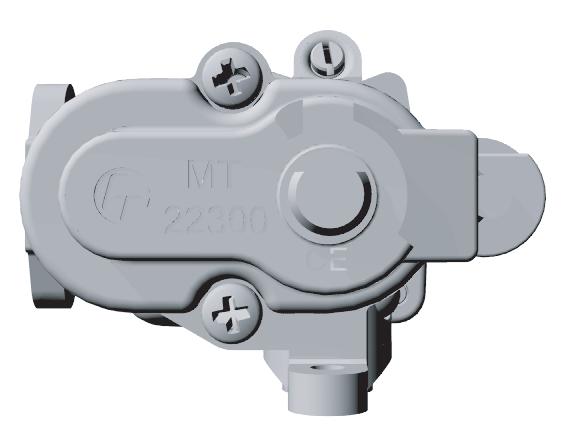

38 Uunipolttimen säätöosat (kuva 5) Pääsy uunipolttimen säätämiseen toiselle kaasulle tarvittaviin osiin edellyttää ohjauspaneelin sekä uunin alapaneelin ja uunipolttimen irrottamista (irrota ruuvit polttimen etuosasta ja vedä poltinta hieman eteenpäin). Irrota sulkuläppä, jotta pääset käsiksi uunin suuttimeen. 7 Suutin 8 Sulkuläppä 9 Uunipoltin Termostaatilla varustettu kaasuhana (kuva 6) 10 Vähimmäislämmönsyötön säätöruuvi Infrapunalämpövastuksen säätöosat (kuva 7) Pääsy infrapunapolttimen/lämpövastuksen säätämiseen toiselle kaasulle tarvittaviin osiin edellyttää infrapunapolttimen irrottamista (irrota ruuvi polttimen etuosasta ja vedä poltinta hieman eteenpäin). Irrota sulkuläppä, jotta pääset käsiksi uunin suuttimeen. 11 Suutin 12 Sulkuläppä 13 Poltin Vaihdettavat ja säädettävät osat, kun uuni säädetään toiselle kaasutyypille Uunipoltin, infrapunapoltin Kuvan numero Osan koodi Nimellislämmönsyöttö 5 7,8 Uunipoltin Vähimmäislämmönsyöttö 6 10 Infrapunapoltin Nimellislämmönsyöttö 7 11,12 38

39 Ensiöilman säätöläpän asetukset kuvataan taulukossa alla: Uunipoltin* (Slika 5) IInfrapunapoltin (Slika 7) G20/20 mbar G25/25 mbar G20/25 mbar a=5mm (b=50mm) a=4mm (b=49mm) G20/13 mbar G30/30 mbar G30/50 mbar G30/37 mbar G2.350/13mbar G27/20mbar a=2,5mm (b=47,5mm) a=7mm (b=52mm) a=7mm (b=52mm) a=7mm (b=52mm) a=3mm (b=48mm) a=3mm (b=48mm) a=7mm (b=52mm) a=7mm (b=52mm) a=2mm (b=47,5mm) a=2mm (b=47mm) G25/20 mbar G25.1/ 25 mbar a=1,5mm (b=46,5mm) a=2mm (b=47,5mm) G110/8 mbar G120/8 mbar a=5mm (b=50mm) a=4mm (b=49mm) Lisää ensiöilmaa kierrä säätöläppää vasemmalle, vähemmän ensiöilmaa kierrä säätöläppää oikealle. *) Ensiöilma on säädetty oikein, kun liekki on vakaa ja kun liekin sinivihreä sydän näkyy selvästi (nestekaasulla hieman huonommin). Etäisyydet a :n ja b :n välillä ovat suuntaa-antavia. Virtaliitäntä Sähköliitännät saa suorittaa ainoastaan valtuutettu sähköasentaja! Väärät liitännät voivat vaurioittaa laitteen osia pysyvästi ja aiheuttaa takuun raukeamisen. Avaa liitäntäkotelo ruuvitaltalla kannessa esitetyn kuvan mukaisesti. Verkkovirran jännite (230V) tulee varmistaa mittalaitteella! Liitäntäsillat on sijoitettava verkkoliittymän mukaisesti! Tarkista ennen kytkemisen aloittamista, että arvokilvessä ilmoitettu jännite vastaa todellista verkkovirran jännitettä. Virtajohdon vähimmäispituus on 1,5 metriä, jotta laite voidaan liittää verkkovirtaan ennen sen työntämistä seinää vasten. Virtajohdon pituus tulee säätää sellaisella tavalla, että maadoitusjohto irtoaa viimeisenä, jos verkkojohdon vedonpoistin jostakin syystä pettää. Toimenpiteet Avaa liitäntäkotelon kansi laitteen takaa ruuvitaltalla. Vapauta kaksi lukitsinta liitäntäkotelon kannessa olevan ohjeen mukaisesti. Verkkojohto on vietävä vedonpoistimen läpi, jolloin vedonpoistaja estää johtoa irtoamasta. Jos vedonpoistinta ei ole vielä asennettu, asenna se sellaisella tavalla, että se on toisesta päästä kiinni liitinkotelossa. Liitä sitten laite kuvissa näkyvien ohjeiden mukaisesti. Jos verkkojännite on erilainen, liitäntäsillat on sijoitettava uudelleen. Kiristä vedonpoistin paikalleen ja sulje liitinkotelon kansi. 39
