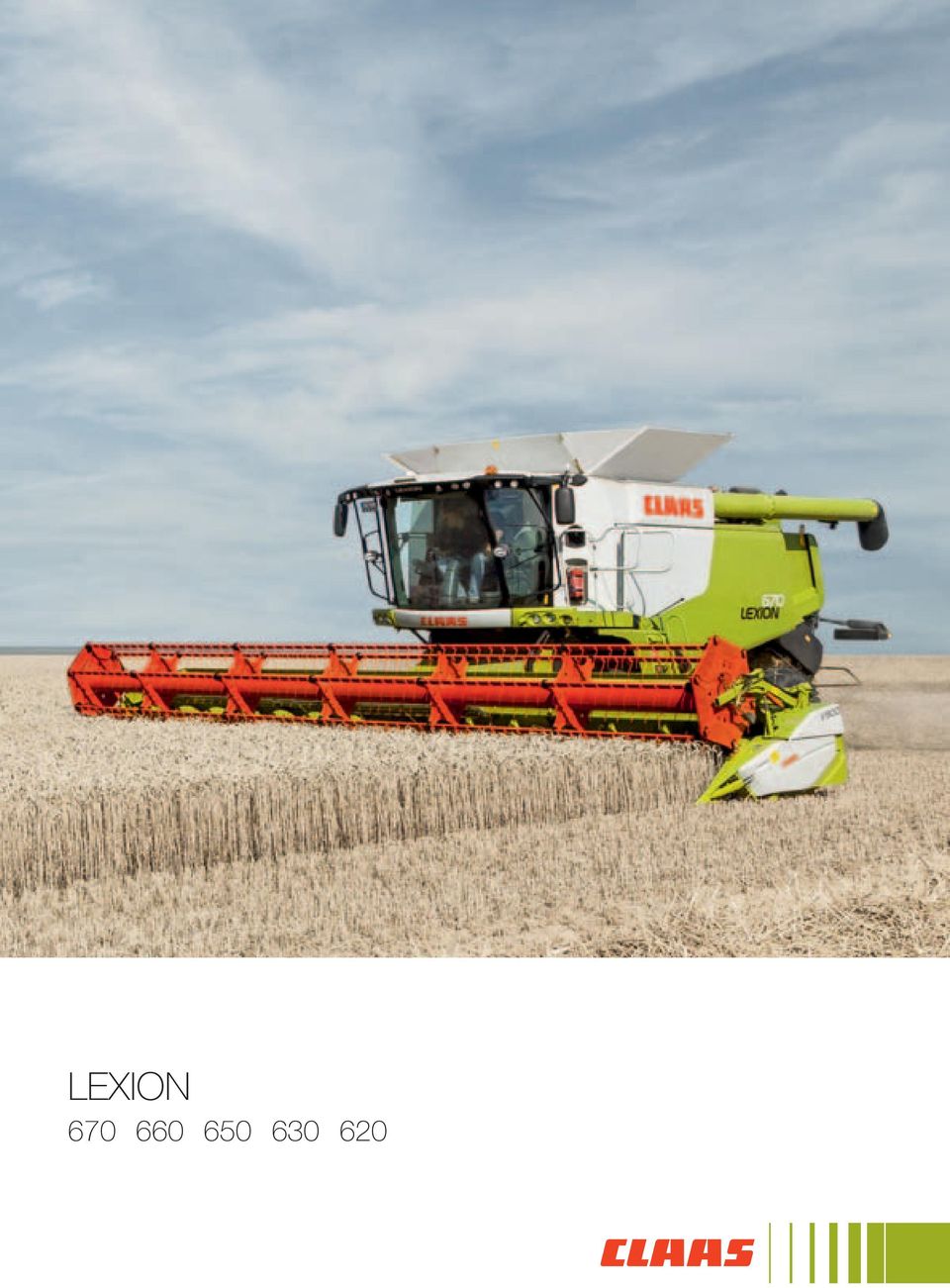

1 LEXION

2 LEXION. Enemmän etuja.

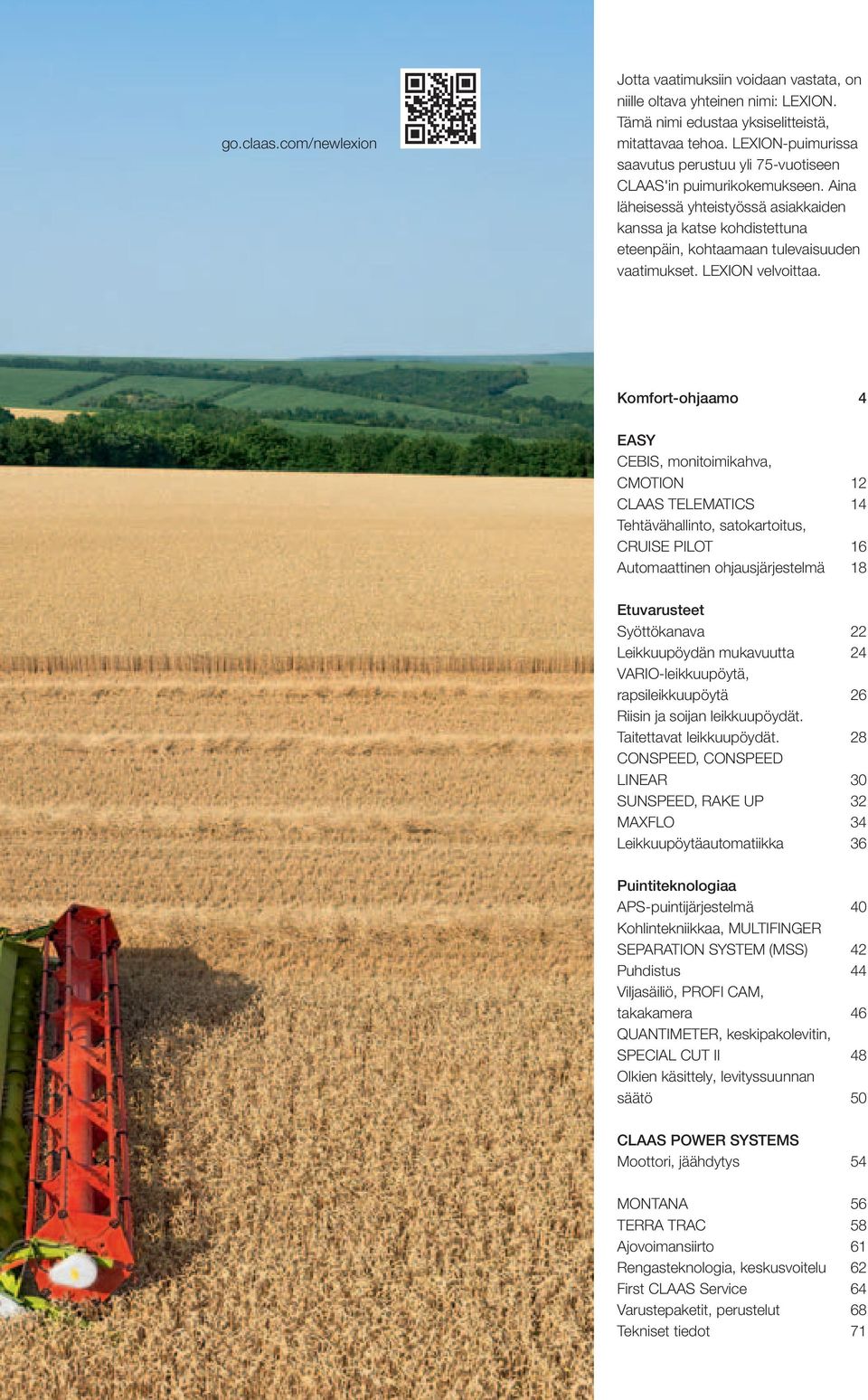

3 go.claas.com/newlexion Jotta vaatimuksiin voidaan vastata, on niille oltava yhteinen nimi: LEXION. Tämä nimi edustaa yksiselitteistä, mitattavaa tehoa. LEXION-puimurissa saavutus perustuu yli 75-vuotiseen CLAAS'in puimurikokemukseen. Aina läheisessä yhteistyössä asiakkaiden kanssa ja katse kohdistettuna eteenpäin, kohtaamaan tulevaisuuden vaatimukset. LEXION velvoittaa. Komfort-ohjaamo 4 EASY CEBIS, monitoimikahva, CMOTION 12 CLAAS TELEMATICS 14 Tehtävähallinto, satokartoitus, CRUISE PILOT 16 Automaattinen ohjausjärjestelmä 18 Etuvarusteet Syöttökanava 22 Leikkuupöydän mukavuutta 24 VARIO-leikkuupöytä, rapsileikkuupöytä 26 Riisin ja soijan leikkuupöydät. Taitettavat leikkuupöydät. 28 CONSPEED, CONSPEED LINEAR 30 SUNSPEED, RAKE UP 32 MAXFLO 34 Leikkuupöytäautomatiikka 36 Puintiteknologiaa APS-puintijärjestelmä 40 Kohlintekniikkaa, MULTIFINGER SEPARATION SYSTEM (MSS) 42 Puhdistus 44 Viljasäiliö, PROFI CAM, takakamera 46 QUANTIMETER, keskipakolevitin, SPECIAL CUT II 48 Olkien käsittely, levityssuunnan säätö 50 CLAAS POWER SYSTEMS Moottori, jäähdytys 54 MONTANA 56 TERRA TRAC 58 Ajovoimansiirto 61 Rengasteknologia, keskusvoitelu 62 First CLAAS Service 64 Varustepaketit, perustelut 68 Tekniset tiedot 71

4 Tehty kuljettajalle. Ohjaamo.

5 Helpottaa kuljettajan työtä. LEXION-ohjaamo tarjoaa käyttömukavuutta ja pitää työtehoa yllä - myös, kun työpäivät ovat erityisen pitkiä. Komfort-ohjaamo

6 Työolosuhteiden optimoimiseksi. LEXION tarjoaa ohjaamon myötä liikkumatilaa ja näkyvyyttä joka suuntaan. Miellyttävä ilmastointilaite, erityisen alhainen melutaso ja kolmesta kohtaa säädettävä ohjauspylväs, takaavat korkealuokkaiset työskentelyolosuhteet. Nahkapäällysteinen istuin Premium-istuin Vaimennettu, tuettu, ilmastoitu, lämmitetty: Premium-istuin. Joka haluaa istuimelta dynamiikkaa ja aktiivisuutta saa tässä mitä haluaa. Aktiivinen ilmastointi varmistaa optimaalisen tuuletuksen, joka poistaa hien ilman, että kuljettaja altistuu vedolle. Ilmajousitus automaattisella korkeuden säädöllä asettuu kuljettajan painon mukaan ja vaimentaa heilahteluja jopa 40 %. Pneumaattinen, 2-vaiheinen ristiselän tuki pitää selän ryhdissä. Istuinlämmitys toimii termostaattiautomatiikalla. Myös nahkapäällysteinen istuin on ilmajousitettu, lämmitettävä ja tuuletettava. Täysmittainen: apukuljettajan istuin integroidulla kylmälokerolla. Ovessa integroitu vasen kyynärnoja Taitettava selkänoja toimii tarvittaessa pöytänä Suurempi, 43 litran kylmälokero ja pullon pidike Useita muita laskupintoja. go.claas.com/lexioncabin 6

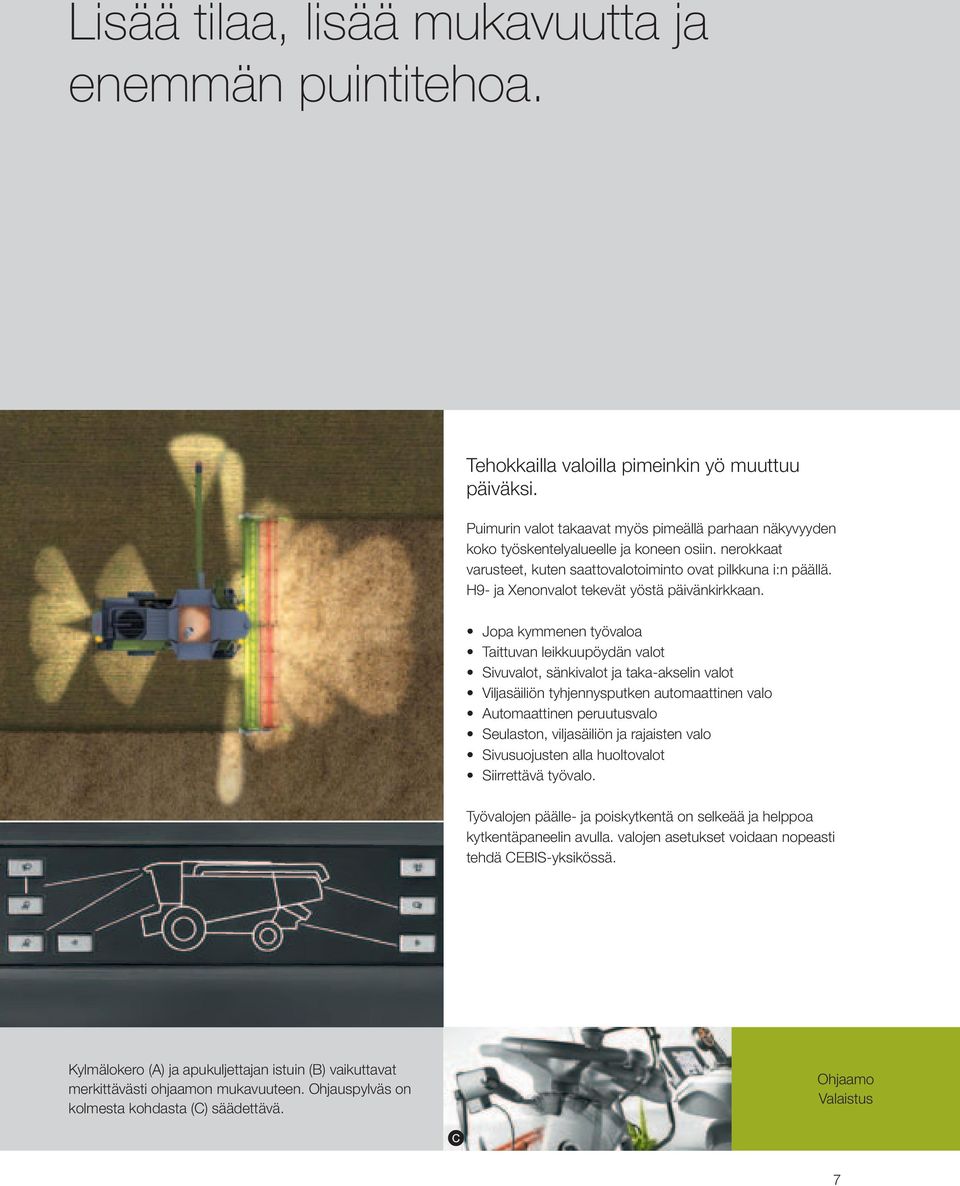

7 Lisää tilaa, lisää mukavuutta ja enemmän puintitehoa. Tehokkailla valoilla pimeinkin yö muuttuu päiväksi. Puimurin valot takaavat myös pimeällä parhaan näkyvyyden koko työskentelyalueelle ja koneen osiin. nerokkaat varusteet, kuten saattovalotoiminto ovat pilkkuna i:n päällä. H9- ja Xenonvalot tekevät yöstä päivänkirkkaan. Jopa kymmenen työvaloa Taittuvan leikkuupöydän valot Sivuvalot, sänkivalot ja taka-akselin valot Viljasäiliön tyhjennysputken automaattinen valo Automaattinen peruutusvalo Seulaston, viljasäiliön ja rajaisten valo Sivusuojusten alla huoltovalot Siirrettävä työvalo. Työvalojen päälle- ja poiskytkentä on selkeää ja helppoa kytkentäpaneelin avulla. valojen asetukset voidaan nopeasti tehdä CEBIS-yksikössä. Kylmälokero (A) ja apukuljettajan istuin (B) vaikuttavat merkittävästi ohjaamon mukavuuteen. Ohjauspylväs on kolmesta kohdasta (C) säädettävä. Ohjaamo Valaistus 7

8 EASY. Yksinkertaisesti enemmän tehoa. Nimi viittaa ohjelmaan. CLAAS yhdistää koko elektroniikkaosaamisensa yhteen sanaan: EASY Lyhenne tarkoittaa Efficient Agriculture Systems ja se pitää minkä lupaa: koneen säädöistä, ohjausjärjestelmän kautta ohjelmistoratkaisuihin, on EASY-järjestelmällä helppoa. Voit helposti sovittaa erilaiset järjestelmät yhteen ja näin saada paras tulos koneestasi ja tilaltasi. EASYn neljä osa-aluetta. EASY toimii neljällä osa-alueella. Erikseen yksilöllistä osaamista, yhdessä vahva joukkue. Koneen ohjaus ja tehon optimointi suoraan ohjaamosta pellolla - työtehon lisääminen liikkeellä - koneen valvonta ja vikojen kaukokartoitus tilalla - ohjelmistoratkaisuja tilalle

9 Yhä parempi soveltuvuus erilaisiin olosuhteisiin. Lisää puintitehoa. Optimiteholla. EASY mahdollistaa tämän. EASY Efficient Agriculture Systems CLAAS:ilta

10 Parempi näkyvyys, helpompi valvonta. Kuljettaja on aina ajan tasalla. Tietojen kerääminen, tallennus, ohjaus ja valvonta ovat elektronisen CEBIS tietojärjestelmän tehtäviä. Sen valikkorakenne on selkeä ja looginen. Lyhyt katsaus riittää ja CEBIS antaa kuvan tämänhetkisistä toiminnoista: ajonäytöllä ja vastaavalla puintinäytöllä saat jatkuvasti kaikki tärkeät tiedot. Varoitukset kuuluvat äänimerkkinä ja näkyvät myös merkkinä ja tekstinä näytöllä. CEBIS maantiellä. 1 Valikkorivi 2 Ajonopeus ja kierrosnopeus 3 Käyttötunnit 4 Säiliön ja lämpötilan näyttö sekä hiukkassuodattimen (DPF) likaantumisaste CEBIS pellolla. 5 Puintitappiomittarit 6 Pinta-alan ja sadon määrän mittaus 7 Ajotiedot (jopa 40 vapaasti valittavaa näyttöä) 8 Tietoikkuna (hälytykset/tiedot) 9 Etuvarusteen asento (AUTO CONTOUR / leikkuukorkeus) 10 Rajaisten valvonta (määrä / laatu) 10

11 Selkeä 21 cm näyttö. CEBIS 8,4" värinäyttö mahdollistaa ihanteellisen näkyvyyden yksilöllisen säätönsä ansiosta. Yhdellä säädöllä kuljettaja voi säätää näytön monipuolisesti vaatimusten mukaan: sen kaltevuus voidaan säätää pituus- ja poikittaissuunnassa. Selkeä, yksinkertainen ja nopea käyttö. Pääasialliset koneen säädöt tehdään CEBISvalintakytkimellä (B) Lisänä oleva HOTKEY-säädin mahdollistaa nopean, muiden toimintojen (E) säädön. Valintakytkimen asento näkyy CEBIS-näytössä (H). Valikoiden selaaminen ja arvojen muuttaminen tapahtuu ko. CEBIS- tai HOTKEY-säätimillä (A / D) Muistikortin avulla tietojen siirto on erityisen helppoa DIRECT ACCESS -näppäimellä voidaan suoraan hakea edellinen valikkosäätö. Lisäksi kamerakuva voidaan hakea nopeasti. Kojetaulu puhukoon puolestaan. Kojetaulu on liitetty kuljettajan istuimeen, joten se on yksilöllisesti säädettävissä. Hallintalaitteet: A CEBIS arvojen säätö B CEBIS valintakytkin C ESC-näppäin D HOTKEY säädin E "HOTKEY" pikavalintakytkin F Tietonäppäin G DIRECT ACCESS näppäin H CEBIS näyttöruutu I Etuvaruste päälle / pois päältä J Puintikoneisto päälle / pois päältä K Etuvarusteen peruutus L Vasemman rapsiterän päälle/pois -kytkentä M Leikkuupöydän poikittaissäätö / HOTKEY-valikon arvon muutokset/ VARIO-leikkuupöydän pituussäätö N Ajonopeusalueen valinta O Pysäköintijarru P LASER PILOT vasen/oikea esivalinta Q Neliveto R Moottorin kierrosnopeus (3 aluetta) S Viljasäiliön kannen avaus/sulkeminen CEBIS käyttörullat go.claas.com/lexioncebisdemo CEBIS näyttöruutu Kojetaulu 11

12 CEBIS optimoi työtehon. CEBIS mahdollistaa kasvikohtaisten tietojen hakemisen ja puimurin säätöjen tekemisen niiden mukaan. Työtehon myöhempää optimointia varten, on CEBISin muistissa joukko toimenpiteitä ongelmatilanteita varten kaikkiin LEXION-malleihin. Esimerkiksi, jos seulastotappiot ovat liian suuret, on järjestelmän ensimmäinen ehdotus yläseulan aukkojen avaaminen 1 mm porrastuksella. Ainoastaan tämän ongelmaan ratkaisemiseen, on CEBISillä kahdeksan mahdollista toimenpidettä, jotka kuljettaja voi tehdä käsin. Järjestelmä tarjoaa merkittävää apua teknisesti kehittyneen laitteiston tehon hyödyntämiseksi. 12

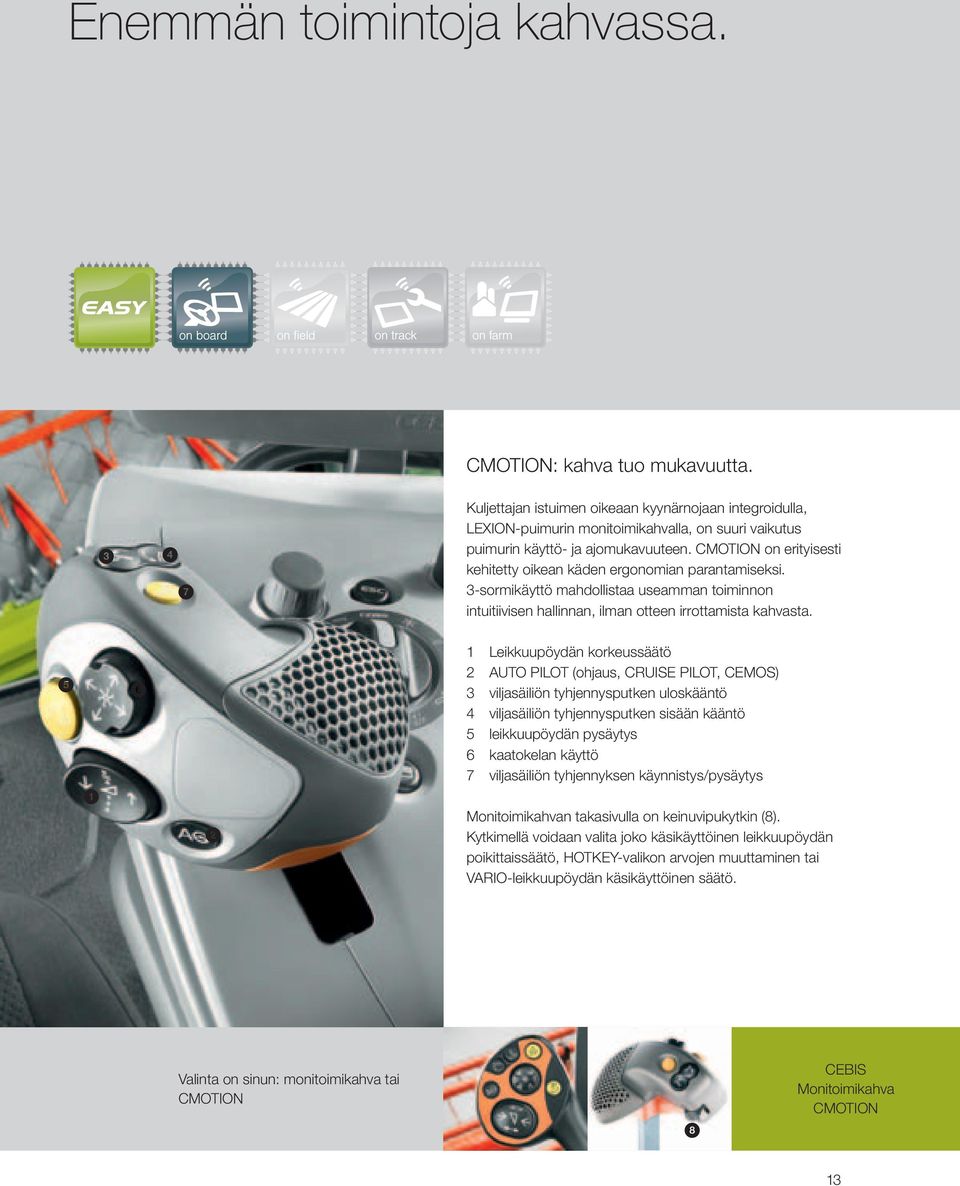

13 Enemmän toimintoja kahvassa. CMOTION: kahva tuo mukavuutta. ❸ ❹ ❼ Kuljettajan istuimen oikeaan kyynärnojaan integroidulla, LEXION-puimurin monitoimikahvalla, on suuri vaikutus puimurin käyttö- ja ajomukavuuteen. CMOTION on erityisesti kehitetty oikean käden ergonomian parantamiseksi. 3-sormikäyttö mahdollistaa useamman toiminnon intuitiivisen hallinnan, ilman otteen irrottamista kahvasta. ❺ ❶ ❻ ❷ 1 Leikkuupöydän korkeussäätö 2 AUTO PILOT (ohjaus, CRUISE PILOT, CEMOS) 3 viljasäiliön tyhjennysputken uloskääntö 4 viljasäiliön tyhjennysputken sisään kääntö 5 leikkuupöydän pysäytys 6 kaatokelan käyttö 7 viljasäiliön tyhjennyksen käynnistys/pysäytys Monitoimikahvan takasivulla on keinuvipukytkin (8). Kytkimellä voidaan valita joko käsikäyttöinen leikkuupöydän poikittaissäätö, HOTKEY-valikon arvojen muuttaminen tai VARIO-leikkuupöydän käsikäyttöinen säätö. Valinta on sinun: monitoimikahva tai CMOTION CEBIS Monitoimikahva CMOTION 13

14 Lisätietoja. CLAAS TELEMATIIKKA. Paikallaoloaikojan täydellinen valvonta Viljasäiliön tyhjennys Odotusaika täydellä viljasäiliöllä Kaikki hallinnassa - napin napsautuksella. TELEMATIIKAN avulla CLAAS tarjoaa mahdollisuuden tarkistaa koneen toiminnot Internetin kautta milloin ja missä tahansa. Säätöjen optimointi. Tee Internetissä vertailuja todellisen sekä kaavaillun puintitehon välillä ja sovita ne tarkasti yhteen. Optimaalisen puintitehon varmistamiseksi kaikissa olosuhteissa. Jokaisena päivänä. Paranna työtehoa. Niin sanottu käyttöaika-analyysi ja muita tärkeitä koneen vertailutietoja lähetetään päivittäin sähköpostitse. Ennen puinnin aloittamista voit analysoida ja arvioida edellisen päivän tarkkoja tietoja, miten tehokkaasti koneesi on toiminut ja milloin. Lisäksi voidaan nähdä koneen ajolinjat ja se helpottaa kuljetuslogistiikan järjestämistä. CLAAS TELEMATIIKKA mahdollistaa monipuolisen kalustohallinnan sekä kannattamattomien paikallaan oloaikojen välttämisen, sillä tehtävähallinnassa asetettuja tehtäviä voidaan seurata reaaliaikaisesti verkossa. Dokumentoinnin yksinkertaistaminen. Siirrä TELEMATIIKAN avulla tärkeitä tietoja satokartoillesi ja säästä näin aikaa. Esimerkiksi aluekohtaiset satotiedot voidaan siirtää kartalle. Lisäksi voit tehdä nopeita graafisia esityksiä sadon määrästä, kosteuksista ja satotappioista. Kuljettaja, viljelijä ja asentaja saavat koneen tiedot välittömästi käyttöönsä. 14

15 Käyttöaikojen tarkastelu. Säästä huoltoaikaa. CLAAS etävianetsintä. CLAAS TELEMATIIKKA voi siirtää huoltotietoja CLAAShuoltokorjaamolle. Huoltokorjaamo voi tarvittaessa tehdä ensimmäisen arvion viasta etäetsinnän avulla. Syy voidaan selvittää nopeammin ja valmisteluja voidaan tehdä, paikan päällä tehtävää korjausta varten. Laitteiston etuja: Vikamuistin lukeminen Koneparametrien, esim. hydrauliikkapaineen tarkistaminen Anturikyselyt, esim. kierrosnopeusanturin jännite Koneen asetusten tekeminen Nopea koneen paikannus Tila C C C Kokonaisaika 100,00% 100,00% 100,00% Tyhjennys ajon aikana 26,72% 23,83% 21,21% Tyhjennys paikallaan ollessa 0,98% 0,78% 6,54% Kääntöaika 12,74% 10,07% 17,99% Puintiaika 49,51% 56,97% 48,01% Paikallaan olo 1,02% 2,84% 1,54% Moottori pysäytetty 8,41% 5,19% 3,97% Muu aika 0,62% 0,32% 0,74% Koneen sijainti ja ajojäljet on nähtävissä taustakuvana toimivalla Google TM Earth kartalla. CLAAS TELEMATICS 15

16 Elektroniikkajärjestelmä. Tietoja voidaan käsitellä ja lähettää nopeammin: LEXIONpuimurin elektroniikkajärjestelmä parantaa koko elektronisen ohjauksen toimintaa. Nopean sisäisen verkoston tiedonsiirron ansiosta LEXION täyttää jo tänään huomispäivän vaatimukset. Kaikki tiedot tallennetaan tehtävän päätyttyä tai työpäivän päätteeksi. Tiedot voidaan joko tulostaa tai siirtää muistikortin avulla. Kaikkia tietoja voidaan käsitellä ja muokata PC:llä. Myös päivälaskurin, puitavan kasvin laskurin ja kokonaislaskurin tiedot voidaan näyttää ja tulostaa CEBISillä. Tehtävähallinto. Tehtäviä voidaan hallinnoida CEBIS-yksikössä. CLAASin AGROCOM MAP START -ohjelmistolla voidaan mm. valmistella asiakas- ja lohkotietoja, joita myöhemmin voita käyttää CEBISillä ja muokata niitä. Satokartoitus. Tehtävähallinnon tietojen avulla sinulla on mahdollisuus tehdä satokartoitus LEXION-puimurilla. Puimurin anturit mittaavat sadon määrän ja sen kosteutta. Satelliittien avulla CEBIS lisää samanaikaisesti maantieteelliset koordinaatit. Kaikki mittaustulokset tallennetaan siirrettävälle muistikortille. Mukana seuraavan AGROCOM MAP START -ohjelmiston avulla pystyt tuottamaan satokarttoja tulevien tuotantosuunnitelmien helpottamiseksi. Kaikki ohjaamossa olevat elektroniikkayhteydet ovat yhteensopivia. Myös GPS-ajolinjat voidaan myös näyttää CEBISssä. 16

17 Lisää puintitehoa. CRUISE PILOT: automaattinen ajon säätö. CLAAS CRUISE PILOT säätää automaattisesti optimaalisen puintinopeuden moottorin kuormituksen mukaan. Ajotoiminnon mukaan, järjestelmä hyödyntää samanaikaisesti useita koneen parametreja: ajonopeutta, syöttökanavan materiaalikerroksen korkeutta, moottorin kuormitusta ja satotappioita. Jotta voisit hallita LEXION-puimurisi voimia, voit määritellä enimmäisnopeuden, kuten myös reagointiherkkyyden, viiteen eri tasoon. Käyttö on nopeaa ja helppoa HOTKEYnäppäimen avulla. Etusi: CRUISE PILOT toimii ennakoivana ja se reagoi, kun järjestelmässä ilmenee kuormitushuippuja. LEXION-puimuri kulkee aina kuormitushuipun rajoilla ja lisää kausitehoa. Seuraavat, moottorin kuormituksesta riippuvat, ajotoiminnot ovat käytettävissä: Vakionopeus - oletusnopeuden kohdearvo Vakio puintiteho - oletuspuintitehon kohdearvo Vakio puintiteho sallituilla tappioilla - oletuspuintitehon kohdearvo ja tappiotaso Rajoittavasti vaikuttavat seikat, kuten moottorin kuormitus ja satotappiot näytetään CEBIS-näytöllä. Moottorin kuormitus Tappiotaso Syöttökuljettimen materiaalikorkeus 6 km/h 8 km/h 4 km/h Teho Suuri määrä tietoja voidaan tulostaa. Tehtävähallinto Satokartoitus. CRUISE PILOT 17

18 Tarkempi ohjaus. Valitse kolmesta automaattisesta ohjausjärjestelmästä. Kaikki LEXION-mallit voidaan varustaa kolmella automaattisella, tarpeen mukaan käytettävällä ohjausjärjestelmällä. GPS PILOT satelliittiavausteinen ohjaus LASER PILOT - elektroninen/optinen ohjaus AUTO PILOT - elektroninen/mekaaninen ohjaus GPS PILOT. GPS PILOT käyttää GPS- (Global Positioning System) signaalia ja ohjaa LEXION-puimuria automaattisesti kasvuston reunaa pitkin jopa 2 cm tarkkuudella. Voit jakaa pellon GPS PILOTin avulla tasaisiin lohkoihin. Näin vältät kapeiden, jäljelle jääneiden kaistojen puinnin. GPS PILOTia käytetään monipuolisella CEBIS MOBILE -näytöllä. CEMOS-ohjelmiston samanaikainen käyttö on mahdollinen. ISOBUS-yhteensopiva CEBIS MOBILE mahdollistaa nopean ja selkeän käytön. Puintien jälkeen se voidaan asentaa traktoriin GPS-ohjausta varten tai sitä voidaan käyttää ISOBUS-yksikkönä työkoneiden ohjaamiseen. GPS PILOT näytetään CEBIS MOBILE värinäytöllä. 18

19 LASER PILOT. Elektroniset/optiset LASER PILOT anturit tunnustelevat puimattoman kasvuston reunaa valoimpulsseilla ja ohjaa puimuria automaattisesti ja täydellä leikkuuleveydellä. LASER PILOT on taitettavissa ja se on saatavissa leikkuupöydän kumpaankin päätyyn. Sen optimaalinen asennuskohta leikkuupöydän päädyssä, lähellä kasvuston reunaa, mahdollistaa oikean mittauskulman ja lisää käyttövarmuutta - myös lakoviljaa ja rinteissä puitaessa. AUTO PILOT. Maissipöydän kaksi digitaalitunnistinta ohjaa LEXIONpuimuria automaattisesti maissirivejä pitkin ja varmistaa näin myös oikeana rivien kohtaamiskohdan kaikissa olosuhteissa. AUTO PILOT lisää puintitehoa ja parantaa taloudellisuutta. Etujen yhteenveto. Suuri käyttövarmuus näkyvyysolosuhteista riippumatta. Optimoitu, koko leikkuuleveyden hyödyntäminen Parempi tarkkuus pinta-alan mittauksessa ja kartoituksessa Pienempi polttoaineen kulutus Vähemmän kääntöaikoja Puintiteho kasvaa kauden aikana Selvä kuljettajan rasituksen väheneminen mahdollistaa paremman keskittymisen itse puintiin. LASER PILOT AUTO PILOT Automaattinen ohjausjärjestelmä 19

20 Luo monipuolisuutta. Leikkuupöydät.

21 Vakioleikkuupöytä VARIO-leikkuupöytä Rapsileikkuupöytä Riisileikkuupöytä Taitettava leikkuupöytä FLEX soijaleikkuupöytä CONSPEED SUNSPEED RAKE UP MAXFLO Lisämahdollisuuksia vaatimusten täyttämiseksi. Mitä tahansa viljeletkin: LEXION-puimuri on parhaiten varustettu kaikkeen puintityöhön. Etuvarusteet

22 Syöttöön lisää tehoa. Monikäyttöinen syöttökanava. Yleismallinen syöttökanava toimii kaikissa olosuhteissa - tehokkuutta vähentävät varusteluajat jäävät pois. Loiva syöttökulma puintikoneistolle varmistaa hyvän materiaalivirtauksen. Vahvat syöttöketjut listoineen takaavat lujuuden. Näiden lisäksi vaihdettava kulutuslevy varmistaa pitkän käyttöiän. AUTO CONTOUR -ohjausta varten, on syöttökanavan molemmin puolin sylinterit. Syöttökanava voidaan varustaa keskellä olevalla lisätukirullalla. Syöttölistojen parempi tuki taittopyörän avulla lisää lujuutta ja optimoi ketjuohjauksen. Lisäksi on saatavissa umpinainen taittotela kuiviin ja vähäolkisiin olosuhteisiin. MONTANA syöttökanava jopa 9 m:n leikkuupöydille. Innovatiivinen MULTI CONTOUR -järjestelmä ohjaa akselin asennosta riippuen kääntörunkoa ja leikkuukulman säätöä, kuin myös kaikkia tuttuja AUTO CONTOUR-toimintoja. MONTANA syöttökanavassa on vaaka-asennossa oleva sylinteri leikkuukulman säätöä varten sekä kaksi pystysuuntaista sylinteriä AUTO CONTOUR ohjausta ja rinnetasausta varten. Uusi vahvistettu rakenne mahdollistaa jopa 9 m leveän VARIO-leikkuupöydän käytön. HP-syöttökanava. HP-syöttökanava mahdollistaa nopean ja helpon hydraulisen tai mekaanisen leikkuukulman säädön kaikissa puintiolosuhteissa. Keskiasentoon nähden, voidaan leikkuukulma säätää 8 taaksepäin ja 11 eteen. Puhdas niitto AUTO CONTOUR sylinterien avulla. Leikkuupöydän poikittaissäädön asennon näyttö CEBISissä. 22

23 Suoraviivainen leikkuupöydän voimansiirto. Polttoaineen säästöä ilman voiman hävikkiä suoraviivainen leikkuupöydän voimansiirto vaikuttaa tähän merkittävästi. Selvä etu kun koko tehoa tarvitaan. Koneiden tehot kasvavat jatkuvasti ja puitavan materiaalin määrä kasvaa jatkuvasti syöttökanavassa. Voimansiirron on täytettävä nämä yhä kasvavat vaatimukset. LEXION voimansiirto vakuuttaa 80 kw (kiinteä välitys) tehollaan, 120 kw (muuttuva välitys) tai 150 kw (porrastettu välitys) varustettuna variaattoreilla, joissa käytetään jopa 51 mm leveitä hihnoja ja jopa neliuraisia moniurahihnoja. CLAAS tarjoaa jokaiseen käyttökohteeseen sopivan voimansiirron ja varmistaa näin huipputehon. Leikkuupöydän jarru. Tehokas suoja vieraita esineitä ja muita vaurion aiheuttajia vastaan. Leikkuupöydän jarrulla (1) etuvaruste voidaan pysäyttää välittömästi monitoimikahvan avulla. Leikkuupöydän jarru on asennettu syöttökanavaan, jolloin jarrutettava massa on pieni. Etuja: alhainen jarrumomentti, vähäinen kuluminen. Syöttökuljettimen peruutus. Tukosten poisto ilman ongelmia: hydraulinen järjestelmä (2) mahdollistaa syöttökuljettimen peruuttamisen suurella käyttömomentilla. Peruutus kytketään päälle ohjaamossa olevalla keinuvipukytkimellä. Hydraulisen kaatokelakäytön pyörimissuunta muuttuu myös automaattisesti - se nopeuttaa tukoksen poistoa vielä lisää. Parantaa näkyvyyttä: syöttökanavan pölynimuri Syöttökanava 23

24 Leikkuupöytä jokaiseen käyttöön. Kaikille alueille maailmassa missä viljaa puidaan, on olemassa sopiva CLAAS leikkuupöytä. Oli kyseessä sitten viljan, kuten vehnän, rukiin, ohran, kauran tai ruisvehnän puinti tai rapsin, maissin, auringonkukan, riisin, soijan, pellavan, papujen, linssin, heinän- tai apilansiemenen tai hirssin puinti. Hyödynnä ainutlaatuinen tehon ja varustelutason yhdistelmä. Monitoimiliitin. Leikkuupöydän keskitetty hydraulisten ja sähkökäyttöisten toimintojen liitin. Ajansäästö on merkittävä leikkuupöytää irrotettaessa ja kytkettäessä Letkujen vaihtumisvaaraa ei ole integroidun rakenteen ansiosta Kytkentä sujuu helposti paineistettunakin Ympäristöystävällinen Keskuslukitus. Kaikkia lukituskohtia voidaan käyttää samanaikaisesti ainoastaan yhdellä vivulla leikkuupöydän vasemmalla puolella. Varaterä ja laonnostimet. Kaikissa CLAAS-leikkuupöydissä on mukana varaterä. Ominaista karkaistusta teräksestä valmistetuille terälapuille on pitkä käyttöikä. Laonnostinten käyttö mahdollistaa erityisesti lakoviljan puinnin ilman puintitappioita ja vähentää kivien leikkuupöydälle nousun riskiä. Varalaonnostimia voidaan kätevästi säilyttää leikkuupöydän takasivulla. Hyvä käyttömukavuus monitoimiliittimen ja keskuslukituksen ansiosta. 24

25 Lisää hyviä perusteita käyttää CLAAS etuvarusteita. Pehmeän käynnistyksen automatiikka. Leikkuupöydän pehmeä käynnistys ehkäisee voimansiirron huippukuormituksia. Hydrostaattinen kaatokelan käyttö. Puimurissa olevalla säätyvätilavuuksisella pumpulla saavutetaan Nm kaatokelan enimmäismomentti. Kaatokelan nopeussäätö on automaattinen ja täysin riippuvainen ajonopeudesta. Suuri momentti varmistaa tehokkaan leikatun viljan siirron Parempi hyötysuhde kuin hammaspyöräpumpulla Suljettu hydrauliikkapiiri varmistaa kaatokelan varman pyörimisen Nopea kaatokelanopeuden sovittaminen Kaatokelan suuri nostokorkeus Monipuolisesti käytettävä kuljetusvaunu. Kuten etuvaruste on myös CLAAS kuljetusvaunu erittäin monipuolinen. Leikkuupöydän kuljetusvaunulla voidaan kiinnikkeitä sovittamalla kuljettaa myös kaikki SUNSPEED ja osa CONSPEED ja CONSPEED LINEAR etuvarusteista. Yhdellä kuljetusvaunulla voit kuljettaa jopa neljää erilaista etuvarustetta näin säästät tilaa ja rahaa. 3,7-6,6 m etuvarusteille on 1-akselinen kuljetusvaunu, 7,5 m:n etuvarusteille on 1- ja 2-akselisia sekä 9-12 m:n etuvarusteille 2-akselisia kuljetusvaunuja saatavissa. Kuljetusvaunut voivat olla jarruttomia tai jarrullisia ja niitä voidaan käyttää 25 tai 30 km/h ajonopeudella. LEXION 670 TERRA TRAC -puimurilla voit siis turvallisesti kuljettaa etuvarustetta 30 km/h ajonopeudella. Laonnostimien kätevä säilytys leikkuupöydässä Leikkuupöydän mukavuutta 25

26 VARIO leikkuupöytä / rapsileikkuupöytä Lisätehoa rapsin puintiin. Tasainen materiaalivirta. VARIO suurteholeikkuupöytä siirtää materiaalin tasaisena virtana puintikoneistolle. Vain tällä tavalla voidaan tehoa lisätä ja hyödyntää leikkuupöydän teknistä tehopotentiaalia. Lisäksi se vähentää polttoaineen kulutusta ja auttaa kuljettajaa lisäämään tuottavuutta merkittävästi. Muita etuja ovat: Täydellinen sovitus eripituiselle oljelle Moottorin, puinti- ja erottelukoneiston ja seulaston hyvin vähäiset kierrosnopeuksien vaihtelut. Erittäin tasainen teho Puintikoneistoon ei kohdistu kuormitushuippuja Voimansiirron kuormitus vähenee V 1200 ja V 1050 suurteholeikkuupöydät. Vahva voimansiirtojärjestelmä molemminpuolisilla, synkronoiduilla vaihteistoilla optimoi käytön tasaisuuden Suoraviivainen, jaetun terän käyttö, mahdollistaa suuremman, iskua/min iskutaajuuden Keskeltä laakeroitu kaatokela ja syöttökierukka lisäävät tukevuutta ja optimoi materiaalivirtauksen Suurennettu 660 mm syöttökierukka vähentää selkeästi kietoutumista ja parantaa materiaalin siirtoa Ulkopuolelta säädettävät kaavinlevyt Parannettu kaatokelan muoto optimoiduilla piikkivarsilla ja -laakeroinnilla vähentää kietoutumista merkittävästi Päälle ja pois päältä kytkettävä rapsiterän hydraulipumppu vähentää voiman tarvetta ja kulumista Varokytkin suojaa vaurioilta V 900 ja V 750 leikkuupöytien kaatokelat. Merkittävästi vähentynyt kietoutumisvaara: parannettu kaatokelan muoto optimoiduilla, V 1200 ja V 1050 suurteholeikkuupöydistä tutut kaatokelapiikkien varret saatavissa nyt myös V 900 ja V 750 malleihin. V 1200 ja V 1050 vaihteistokäyttö 26

27 Terän asento 10 cm Rapsi vaatii erityishuomiota. Puitaessa, rapsi kehittää oman, vähemmän toivotun dynamiikkansa. Palot "räjähtävät" auki ja siemenet leviävät ympäriinsä. Tästä syystä rapsijakajat ja -terät ovat korvaamaton osa VARIO-leikkuupöydän rapsivarustusta. Varustus vähentää merkittävästi puintitappioita. Oikea niitto. Viljaa puitaessa voidaan leikkuupöytää portaattomasti pidentää vakiomitasta 20 cm ja lyhentää 10 cm. Näin materiaalivirta voidaan optimoida ja saadaan hyöty sujuvasta työstä. Rapsin puintia varten leikkuupöytää voidaan siirtää 50 cm eteenpäin ja rapsin leikkuupöytä on hetkessä valmis. Terän asento + 20 cm Oikeanpuoleinen ja pois päältä kytkettävä vasemmanpuoleinen pystyterä, molemmat hydraulikäyttöisiä, voidaan helposti ja nopeasti asentaa ilman lisäosia. Terien hydraulinen käyttö on sisäänrakennettu. Terän asento + 50 cm 10 cm Vakio + 20 cm + 50 cm Rapsivarustuksella on oma paikkansa kuljetusvaunun irrotettavassa lokerossa. Irrotus vähentää leikkuupöydän painoa merkittävästi. VARIO-leikkuupöytä Rapsileikkuupöytä 27

28 Erittäin suuri etu: taitettava leikkuupöytä Kapeat kadut ja tiet, vilkas liikenne: Taitettavalla leikkuupöydällä varustetulla LEXION-puimurilla saavutat päivittäisiä huipputehoja. Taitettava leikkuupöytä tekee leikkuupöydän irrottamisen ja kiinnittämisen turhaksi, ajoominaisuudet säilyvät optimaalisina hyvän näkyvyyden ansiosta ja lohkojen vaihto sujuu lähes keskeytyksettä. Laitteiston etuja: Leikkuupöydän kuljetusvaunua ei tarvita Valmisteluaika lyhenee selvästi Merkittävä ajan ja kustannusten säästö Äärimmäisen helppo käyttö Hyvä käyttöturvallisuus Optimoitu liikenneturvallisuus Parempi työteho Helpompi töiden suunnittelu FLEX leikkuupöytä: maanläheistä laatua. Palkokasvit, kuten soijapavut kasvavat paloissa hyvin lähellä maanpintaa. Korjuutappioiden välttämiseksi on materiaali niitettävä hyvin lyhyeen sänkeen. Näin voidaan varmistaa, että viimeisetkin palot saadaan korjattua. CLAAS FLEX soijan leikkuupöydässä on joustava terä, joka automaattisesti seuraa pienintäkin pellon pinnan epätasaisuutta. Terä pääsee joustamaan jopa 180 mm. Syöttökierukka, kaatokela ja terä ovat jaetut. Yhdessä HP-syöttökanavan leikkuukulman säädön kanssa voidaan leikkuupöydän satotappioita välttää - kaikissa puintiolosuhteissa. Tämä leikkuupöytä soveltuu myös herneiden ja muiden erikoiskasvien, kuten apilan puintiin. Soijan puinti ilman tappioita 28

29 Riisileikkuupöytä / FLEX-leikkuupöytä / taitettava leikkuupöytä Nopea puinti. Helppo taitto. Kaksoisterä. Riisin korsi on erittäin vahva. Jotta tämän kovan kasvimateriaalin niittojälki pysyisi optimoituna ja saavutetaan suuri terän iskutaajuus, on kaikissa leikkuupöydissä kaksoisterä. Karkaistut terälaput ovat erityisen pitkäikäisiä. Vahvistettu syöttökierukka. Koska riisiä kastellaan runsaasti, jää kasveihin maata, joka kuluttaa koneen osia puinnin aikana. Jotta osien kulumista voidaan vähentää, on vahvistetussa syöttökierukassa sinkityt reunat. Sivuilla ohjaimet muodostavat luotettavan suojauksen. Kaikki yhteensä varmistavat optimoidun materiaalivirtauksen ja hyvän läpäisytehon. Ohjain kietoutumisen estona. Vahvistettu syöttökierukka. Riisileikkuupöytä FLEX leikkuupöytä Taitettava leikkuupöytä 29

30 CONSPEED / CONSPEED LINEAR Lisätehoa maissin puintiin. Suuri noukintateho velvoittaa: CONSPEED ja CONSPEED LINEAR. Suuri noukintateho yhdistettynä hellävaraiseen maissitähkien käsittelyyn, vaikuttaa merkittävästi koneen puintitehoon. CONSPEED ja CONSPEED LINEAR maissipöytä täyttävät nämä vaatimukset ja se vastaa erinomaisesti LEXION puimurin tehoreservejä. Noukinlevyjen etäisyysnäyttö CEBISissä on myös ihanteellinen. Hyödynnä CONSPEED leikkuuteho täysimääräisesti: Noukintelat wolframikarbiidipäällysteisillä terillä Sähköhydraulinen noukinlevyjen säätö Vaakatasosilppuri Varma voimansiirto nivelakseleiden ja vaihteistojen kautta Vankkarakenteiset, ruostumattomat muovijakajat Koneen AUTO PILOT automaattiohjaus Helppo kierrosnopeuden säätö Sovitus kaikkiin puintiolosuhteisiin mahdollinen. Jokaisen noukinyksikön alla pyörivä terä murskaa auringonkukan varsia nopeasti maatuviksi kappaleiksi. 30

31 CONPEED periaate: kartionoukintelat. Jokaisessa noukinyksikössä on vankkarakenteinen, noukinteloja, syöttöketjuja ja silppuria käyttävä kulmavaihde. Jokainen yksikkö on erillissuojattu ylikuormitukselta. Noukkimen kierrosnopeuden säätö tapahtuu portaattomasti variaattorilla. CONSPEED-eritysominaisuuksia: kartiomuotoiset noukintelat. Ne painavat maissin varret ensin hitaasti alas niin, että tähkät hitaasti osuvat noukinlevyihin. Loppuosa varresta vedetään sen jälkeen nopeasti alas. Rakenne mahdollistaa suuren noukintatehon ja hellävaraisen tähkän käsittelyn sekä vähäisen polttoaineen kulutuksen. Helppo kuljetusasentoon taitto. 8- ja 6-riviset CONSPEED JA CONSPEED LINEAR maissipöydät voidaan ohjaamosta sähköhydraulisesti taittaa 3 m kuljetusleveyteen. CONPEED LINEAR periaate: suorilla noukinteloilla. CONSPEED LINEAR maissipöytää käytetään hammaspyörävedolla. Kuusi erilaista noukinkierrosnopeutta saavutetaan vaihtamalla kaksi hammaspyörää. Suorassa asennossa olevat, suorat noukintelat ovat edestä laakeroidut ja siten erityisen vahvat. Auringonkukkavarustus CONSPEED LINEARiin. CONSPEED LINEAR maissipöytä voidaan muutossarjan avulla muuttaa auringonkukkapöydäksi. Terät asennetaan noukintelojen päälle, sivuille asennetaan korotetut ohjaimet ja CONPEEDin taakse asennetaan taso. Ketju käännetään ja ohjausta muutetaan. CONSPEED CONSPEED LINEAR 31

32 Tehokas SUNSPEED periaate. SUNSPEED auringonkukan leikkuupöytä on kehitetty toimimaan mahdollisimman suurella teholla satotappioiden jäädessä pieniksi. Erityisesti on kiinnitetty huomiota lyhyisiin huoltoaikoihin ja optimoituun käyttömukavuuteen. Seuraavaksi varret ohjataan jakajien avulla. Säädettävät ohjauslevyt varmistavat, että auringonkukan kukinnot painetaan eteenpäin. Samanaikaisesti teräpalkin alla oleva repijätela painaa vartta alaspäin. Varren katkaisu ei pääse tapahtumaan liian aikaisin: vasta kun erityinen kela tarttuu kukintoon, tapahtuu katkaisu. Tarkasti katkaistu kukinto päätyy syöttökierukalle ja syöttökanavaan. Kaikki tämä tapahtuu erilaisissa puintiolosuhteissa riveistä riippumatta sekä varmistaa siemenen puhtauden ja vähäisen kulumisen. Sopeutuva SUNSPEED. Kelan korkeutta ja kierrosnopeutta voi säätää hydraulisesti Säädettävän ohjauslevyn ansiosta pysyvät kukan varret oikeassa asennossa niin, että ainoastaan kukat päätyvät leikkuupöydälle Ohjauskartioiden väliä voidaan säätää varsien paksuuden mukaan - tukoksia ei synny ja puinti sujuu ongelmitta Kartioiden kaltevuutta voidaan myös säätää, joten ne voidaan sovittaa eri korjuuolosuhteiden mukaan Säädettävät ohjauslevyt Kela Teräpalkki Repijätela Repijätela Säädettävät jakajat 32

33 SUNSPEED / RAKE UP Lisää monipuolisuutta. RAKE UP -noukin. Alueilla, joilla ei käytetä suorapuintia, osoittaa LEXION jälleen luotettavuutensa kaikissa mahdollisissa olosuhteissa. RAKE UP mahdollistaa lähes kaikkien kasvien karholta puinnin. Erityisesti rapsin ja heinänsiemenen puinnin kohdalla RAKE UP -menetelmä osoittaa tehokkuutensa. RAKE UP täysin toisenlainen noukin. Tämän etuvarusteen erityispiirre on rullaohjatut noukinpiikit. Piikit ovat asennetut kuudelle piikkiakselille. Kun materiaali siirtyy piikeiltä kuljettimelle, se siirtyy noukkimen keskelle. Liike varmistaa tappiottoman keräilyn ja vähentää lisäksi kivien nousua pöydälle. Kuljetinmatto pyörii ajosuunnassa ja siirtää materiaalin syöttökierukalle. Kaksiosainen syötön tehostin varmistaa materiaalivirran. Noukkimen kierrosnopeus on hydraulisesti säädettävissä ohjaamosta. Kierrosnopeus sovitetaan myös automaattisesti ajonopeuden mukaan. SUNSPEED RAKE UP 33

34 MAXFLO Varmempaa siirtotehoa. Erityisen tehokas siirto. MAXFLO osoittaa, erityisesti niillä seuduilla jossa satotaso on keskiluokkaa, erityisen tehokkuutensa. Yksinkertainen toimintaperiaate: terä niittää kasvit ja - toisin kuin syöttökierukalla varustetuissa leikkuupöydissä - hihnat kuljettavat materiaalin syöttökanavalle. Periaate takaa, että myös pienemmät puitavat määrät varmasti siirtyvät pöydän keskiosaan. Tavallisista poikkeava järjestelmä: Leikkuupöydän keskellä oleva materiaali ei, kuten tavallista, siirry syöttökanavaan ajosuunnassa pyörivällä kuljettimella. MAXFLO-pöydässä syöttökierukkaan kytketyt siirtokierukat siirtävät materiaalia. Pöydän pohjalevyn avulla materiaali siirretään kierukan rataohjatuilla sormilla syöttökanavaan. Tämä CLAAS-rakenne mahdollistaa erityisen tasaisen materiaalin siirron. Pöydän pohjalevyn ansiosta siirretään materiaali hellävaraisesti syöttösormille. Siirtokuljettimien nopeus voidaan säätää portaattomasti CEBIS-yksiköllä. 34

35 Näin tekniikka toimii. Synkronoidun vastakkaisiskuterän käyttö tapahtuu syöttökanavan molemmilla puolilla olevilla nivelakseleilla. Leikkuupöydän siirtokierukoita käytetään joko vaihteistojen välityksellä tai hydraulisesti. Kierrosnopeus voidaan säätää kolmeen eri asentoon (150/200/250 r/min) Leikkuupöydän kuljettimien nopeuksia voidaan säätää portaattomasti ohjaamosta CEBIS-yksiköllä. Kuljettimia voidaan myös peruuttaa. Varokytkin suojaa lineaarisia, synkronoituja terien käyttöjä vaurioilta. Keskeltä laakeroitu kaatokela estää ainutlaatuisen muotoilunsa ansiosta materiaalin kietoutumisen. Myös rapsivarustus voidaan asentaa. Leikkuupöydän ohjaus antureilla. AUTO CONTOUR -ohjaus tapahtuu leikkuupöydän alla olevalla kuudella tunnistinkaarella. MAXFLO-pöydässä oleva lisäpyörästö vaimentaa leikkuupöydän kulkua hydraulisylinterillä ja siihen liitetyllä paineakulla. Kaksi yhdessä. Seuduilla, joilla ei suorapuinti ole mahdollinen, voidaan MAXFLO-pöytää käyttää karhottimena. MAXFLO-pöydän helpon ja nopean muutostyön ansiosta materiaali voidaan kätevästi kerätä karhoon: leikkuupöydän siirtokierukoiden irrotus toisen takaseinällä varustetun siirtokuljettimen siirto syöttökanavan aukon sulkemiseksi Toisen siirtokuljettimen pyörimissuunnan vaihtaminen, jolloin molemmat kuljettimet siirtävät samaan suuntaan Karho voidaan nyt asettaa vasemmalle tai oikealle sivulle. Tulos: ihanteellinen karho, joka myöhemmin voidaan puida RAKE UP pöydällä varustetulla puimurilla. MAXFLO-pöydän pyörästö vaimentaa leikkuupöydän kulkua. MAXFLO 35

36 CLAAS CONTOUR mahdollistaa hyvän pellon pinnan seurannan. CLAAS CONTOURilla varustettu leikkuupöytä seuraa automaattisesti pellon pinnan ajosuuntaisia epätasaisuuksia. Valitse pintapaine ja CONTOUR varmistaa, että säädetty paine pysyy vakiona. Jokaisen leikkuupöydän laskun yhteydessä sängen pituuden esivalinta varmistaa, että säädetty sängen pituus palautetaan automaattisesti. AUTO CONTOUR: yhä nopeammin ja tarkemmin. AUTO CONTOUR on vielä askeleen edellä seuraamalla kaikkia epätasaisuuksia, ajosuuntaan nähden poikittaiset epätasaisuudet mukaan lukien. Leikkuupöydän alla olevat anturikaaret mahdollistavat ajoissa tapahtuvat, epätasaisuuksien mukaiset korjaukset syöttökanavan vieressä olevilla leikkuupöydän sylintereillä. Elektroniset anturit ohjaavat järjestelmän hydraulipainetta ja ne reagoivat nopeasti Venttiiliohjattu typpikaasupaineakku takaa optimoidun vaimennuksen myös vaikeissa olosuhteissa Täysautomaattisen oletusarvo-todellinen arvo vertailun avulla, leikkuupöytä säätyy optimaalisesti pellon pinnan mukaan ja vähentää kuljettajan rasitusta erityisesti suurilla leikkuupöydän leveyksillä, pimeällä tai lakoviljaa, rinteissä ja kivisillä mailla puitaessa. AUTO CONTOUR auttaa lisäämään puintitehoa ja LEXION puimurin taloudellisuutta. Pintapaineen tarkka säätö 2-toimisilla leikkuupöytäsylintereillä. Leikkuupöydän automatiikka otetaan helposti käyttöön monitoimikahvan korkeussäädön näppäimellä. 36

37 Leikkuupöydän nerokkuutta. Automaattinen kaatokelan säätö. Kaatokelan kierrosnopeus säätyy automaattisesti ajonopeuden mukaan. Kuljettaja voi valita useita ajo-/ kaatokelanopeuksien suhteita ja tallentaa ne. Kaatokelanopeus on portaattomasti säädettävissä edistäväksi, samaksi tai jättäväksi. Digitaalinen kierrosnopeusanturi mittaa kierrosnopeuden tarkasti. Kaatokelan eri korkeuksia voidaan tallentaa ja ne voidaan hakea kun käytetään tiettyjä leikkuukorkeuksia. Kaatokelan korkeussäätö säilyy kuitenkin siitä huolimatta. Leikkuupöytäautomatiikka CONTOUR / AUTO CONTOUR Automaattinen kaatokelanopeus Automaattinen kaatokelan korkeus Automaattinen kaatokelan eteen-taakse säätö (vain VARIO) Automaattinen leikkuupöydän asento (vain VARIO) VARIO-automatiikka. Kaatokela-automatiikalla varustetun VARIO leikkuupöydän kaatokelan eteen-taakse asento voidaan tallentaa ja hakea, kun kaatokela-automatiikka on kytketty päälle. Myös tässä säätöjä voidaan tehdä suoraan. Anturikaaret havaitsevat leikkuupöydän asennon. Leikkuupöytäautomatiikka 37

38 Tehokkuus velvoittaa. APS varustettuna kohlinteknologialla.

39 Lisää ideoita ja nerokkaita ratkaisuja, jotka muodostavat ylivoimaisen teknologian kokonaisuuden. Erinomaisen sesonkitehon varmistamiseksi. Puintiteknologiaa

40 Ainutlaatuinen APS-puintijärjestelmä. Esipuintikela puintikoneistossa: ainoastaan CLAAS tarjoaa tämän tehokkaan, patenttisuojatun järjestelmän. Ratkaiseva etumatka syntyy jo puintikelan kohdalla. Materiaalin merkittävä nopeuden lisäys 3 sekuntimetristä 20 sekuntimetriin on osa tehokasta puintia: Esipuintikelan ansiosta materiaalin tiivistyminen vähenee Materiaalin virtaus on erityisen tasaista ja jopa 33 % nopeampaa Suuremmasta keskipakovoimasta johtuen, irtoaa jyviä huomattavasti enemmän Jopa 30 % kaikista jyvistä jää esipuintikelan varstasillan alle ja se vähentää pääpuintikelan kuormitusta huomattavasti Suljettu puintikela. Avoimen varstapuintikelan lisäksi on saatavissa suljettu puintikela, jota voidaan käyttää kaikissa olosuhteissa. Se erottautuu optimoidun materiaalivirtauksen ja parantuneen viljan laadun ansiosta. Näin varmistetaan myös yhä hellävaraisempi puinti. Olkikela Puintikela Esipuintikela Viivan alle jää siis jopa 20 % tehon lisäys polttoaineen kulutuksen pysyessä vakiona. MULTICROP esivarstasilta soveltuu kaikkien kasvien puimiseen. Nopea kolmen varstasillan segmenttien vaihtomahdollisuus vähentää valmisteluaikaa ja maksimoi tehokkuuden. 40

41 Lisää puintitehoa. APS. Ylikuormitusvalvonta lisää päivittäistä tehokkuutta. Varstasillan säätö tehdään hydraulisesti ohjaamosta. Esipuintikelan ja pääpuintikelan varstasiltojen synkronoitu säätö mahdollistaa optimaalisen puintitehon. Integroitu, hydraulinen ylikuormitussuoja suojaa samanaikaisesti vieraiden esineiden vaurioilta ja mahdollistaa riskittömän käytön koneen puintitehon äärirajoilla. Synkronoitu yhteistoiminta. Esipuintikelaa, puintikelaa ja olkikelaa käytetään keskitetyllä variaattorikäytöllä. Kun puintikelan kierrosnopeutta muutetaan, muuttuvat esipuintikelan ja olkikelan nopeudet ja vastaavasti myös kehänopeudet synkronoidusti. Tulos: kokonaisuudessaan hellävarainen ja tasainen materiaalin käsittely. APS-järjestelmällä paras viljan laatu. APS-järjestelmässä on useita säätömahdollisuuksia jyvien erottelun ja vihneiden poiston optimoimiseksi. Tehovarstasiltaelementtien ja nopeasti vivulla paikalleen käännettävien hankainlevyjen ansiosta APS varmistaa erinomaisen viljan laadun. Suurikokoinen, nopeasti tyhjentyvä kivitasku on helposti avattavissa puimurin sivulta. go.claas.com/ lexion600aps APS-puintijärjestelmä 41

42 Parempi jälkierottelu. Tehokasta kohlinteknologiaa. APS-puintijärjestelmä toimii niin tehokkaasti, että ainoastaan n. 10 % jyvistä pääsee olkien joukkoon. APS:n ansiosta 90 % jyvistä on erotettu oljista. Olkien tasainen siirto alta avointen, jyrkkään asentoon asennettujen kohlimien päällä varmistaa, että lähes kaikki jyvät erotellaan oljista. Erillinen palautustaso siirtää siemenet takaisin viettopinnalle. Jäännösviljan erottelu tapahtuu kokonaispituudeltaan 4400 mm porrastettujen kohlinten päällä. LEXION 670/ 660/650 -malleissa on kuusi kohlinta ja LEXION 630/620 -mallissa on viisi. Kohlimiin on saatavissa porrasjatkeet keskelle ja sivuille. Suuretkin olkimäärät siirtyvät nopeasti ja helposti ulos puimurista. go.claas.com/lexionstrawwalker 42

43 MSS kuohkeuttaa. Tehokkaan erottelun kannalta perusteellinen pöyhintä on tärkeä. Erityisen tärkeä se on vaikeissa olosuhteissa olkien ollessa märkiä tai tuoreita. Tästä syystä kaikissa LEXION kohlinpuimureissa on kohlinten yläpuolelle asennettu monisormierottelujärjestelmä (MSS). Se varmistaa tehokkaan jyvien jälkierottelun kaikissa olosuhteissa. MSS lisää tehoa. MSS pöyhii olkia lukuisilla ohjattavilla sormillaan. Sormet painautuvat ylhäältä olkimattoon, pöyhii ja kiihdyttää samalla olkien vauhtia sekä varmistaa olkien eteenpäin siirron. Olkimatto ohenee ja jyvät irtoavat siitä helpommin. Kohlinten pituus voidaan näin hyödyntää tehokkaammin samalla kun olkien rakenne ja laatu optimoidaan. Sormien pöyhintäteho voidaan sovittaa vallitsevien puintiolosuhteiden mukaan. Pöyhinsormien nopea ja helppo säätö. Kohlinteknologiaa MULTIFINGER SEPARATION SYSTEM (MSS) 43

44 2-vaiheista esipuhdistusta. Viettopinnan pudotuskynnykseen kohdistuva monivaiheinen, ohjaamosta säädettävä turbiinipuhaltimen kaksoispuhallus varmistaa tehokkaan esipuhdistuksen. Puhallin takaa jatkuvan, tasaisesti jakautuvan puhalluspaineen vaihtelevillakin kuormituksilla ja lisää näin puhdistustehoa. Seulojen sähkösäätö. Jopa seulat voidaan säätää sähköisesti ohjaamosta. Helposti ja mukavasti Turha ohjaamosta nouseminen jää pois Välitön säädön vaikutustarkkailu Viettopinta. Viettopinnalla tapahtuu esilajittelu siemeniin (alimpana) ja akanoihin sekä oljenpätkiin (ylimpänä). Näin saavutettu yläseulan kuormituksen vähennys lisää puhdistustehoa. Viettopinnan 6 (LEXION ) tai 4 (LEXION 630/620) erillistä, muovista elementtiä ovat helppoja puinnin jälkeen vetää ulos ja puhdistaa. Seulojen sähkösäätö Jaettu, eteenpäin ulosvedettävä viettopinta. 44

45 Puhtaampaa viljaa. Kirkkaasti parempi tulos. 3-D-rinnepuintiseulasto. Yläseulan aktiivisäädön mukanaan tuoma joustava rinnemukautuvuus Täysi seulaston teho jopa 20 % kaltevuuksilla Täysin huoltovapaa ja kulutusta kestävä Nopea ja yksinkertainen jälkiasennus Yhdessä AUTO CONTOUR:in kanssa ihanteellinen "rinnepaketti" Rajaiset ja GRAINMETER. Rajaisten määrä ja koostumus mahdollistavat johtopäätösten tekemisen koneen oikeista säädöistä. Ohjaamo mahdollistaa valaistujen rajaisten tarkkailun kuljettajan istuimelta. Täyttömäärän näytön lisäksi kaikki LEXION-mallit voidaan varustaa GRAINMETERilla. Elektronisen rajaisten laatunäytön ansiosta voidaan rajaisten määrä ja jyvien osuus helposti todeta CEBIS-näytössä. Näiden tietojen avulla kuljettaja voi itsenäisesti optimoida koneen säädöt, jotta LEXION-puimurin tehoreservit voidaan täydellisesti hyödyntää. Ilman 3-D 3-D:llä go.claas.com/lexion600 cleaningsystem Puhdistus 45

46 Enemmän viljaa säiliöön. Jopa litran säiliötilavuus. Jos puintikoneisto, jyvien jälkierottelu ja seulasto ovat toimineet oikein, on automaattisesti taittuvilla korokkeilla varustettuun viljasäiliöön kerääntynyt laadukas sato. Yhä suurempi, jopa litran viljasäiliö osoittaa uuden LEXIONin todellisen suuruuden. Se ei kuitenkaan ole puimurin ainoa vahvuus. Valinta on sinun. LEXION-mallisarjan myötä voit valita viljasäiliötilavuuden omien tarpeittesi mukaan: PROFI CAM kaikki näkyvissä. Kaikkien LEXION-mallien säiliön tyhjennysputken päähän voidaan asentaa PROFI CAM valvontakamera. Kameran sijoituksen myötä voit valvoa kolmea toimintoa ohjaamossa olevasta värinäytöstä: Putki käännetty ulos: tyhjennystoimintoa Putki käännetty sisään: silppurin levityskuviota Putki käännetty sisään: alueen valvonta peruutettaessa ja maantiellä ajettaessa Järjestelmään voidaan liittää jopa neljä kameraa ja näyttää kaikkien kameroiden kuvaa samanaikaisesti näytöllä. Malli Tyhjennysteho Säiliötilavuus (l) (l/s) LEXION LEXION 670 MONTANA LEXION /10000 LEXION /9000 LEXION / LEXION 630 MONTANA 110/ LEXION / /8000 Tehokkaan, yläkautta tapahtuvan tyhjennyksen avulla säiliö tyhjenee jopa 110 litran sekuntivauhdilla. PROFI CAM 46

47 Uusi: CEBIS peruutuskamera Olkikuomuun asennettuna kamera näyttää kuvan suoraan CEBIS-näytöllä. Lisänäyttöä ei ohjaamossa tarvita. Kamerakuvan näyttäminen näytöllä tapahtuu automaattisesti, kun LEXION'in monitoimi- tai CMOTIONkahvaa siirretään taaksepäin (1). Vaihtoehtoisesti voidaan kamerakuva saada näkyviin DIRECT ACCESS -näppäintä painamalla (2). Peruutuskamera Viljasäiliö PROFI CAM Peruutuskamera 47

48 Helppo sadon laadun tarkkailu. Ohjaamon takaosan suurikokoisen ikkunan kautta on säiliön täyttymistä helppo valvoa. Pimeätyöskentelyä varten on säiliön sisäosa valaistu. Tarkistusaukon kautta on milloin tahansa mahdollista ottaa säiliöstä näyte. Näyteastia, jonka paikka on tarkistusaukossa toimii samalla hehtolitrapainon määrittelyn kalibrointiastiana. QUANTIMETER mittaa ja valvoo. CEBIS puintitehon ja kosteuden mittaus sekä tietojen näyttö ovat tärkeimpiä QUANTIMETER-toimintoja. Puintitehon mittaus toimii kasvikohtaisesti. Sadon kosteutta mitataan jatkuvasti ja se voidaan halutessa myös näyttää. Sadon määrän mittauksessa valokenno mittaa viljaelevaattorin elevaattoriläppien täyttöastetta. Mm. koneen poikittais- ja pituussuuntainen kallistus vaikuttaa erilaisten korjauskerrointen avulla QUANTIMETERin automaattisesti mittaamaan, tarkkaan sadon määrään. CLAAS TELEMATIIKAN avulla kaikki tiedot ovat reaaliaikaisesti käytettävissä tai ne voidaan CEBIS'illä tulostaa paperille. QUANTIMETER'in yhteydessä on täysautomaattinen elevaattoriketjun kiristys vakiovarusteena. Helppo näytteenotto Tärkeiden tietojen tulostus suoraan ohjaamossa 48

49 Katseet seuraavaan satoon. Tehokas keskipakolevitin. Erittäin korkealuokkainen olkien levitys keskipakolevittimellä, jossa levityslautaset pyörivät vastakkaisiin suuntiin. Liikkeellä olevan silputtujen olkien ja akanoiden seoksen vauhtia kiihdytetään ja seos levitetään koko leikkuuleveydelle. Uloimman ja sisemmän levityssiiven ohjaus mahdollistaa optimoidun levityslaadun. Nopeasti kuivuvat olkikarhot. Hellävaraisen puinnin ja erottelun ansiosta olkien rakenne säilyy alkuperäisenä ja on ihanteellinen mm. eläinten kuivikkeeksi. Kun silppuri on kytketty pois, jää karho kuohkeaksi ja kerrosmaiseksi. Olki kuivuu nopeasti, jolloin paaleista tulee tiiviit ja säännölliset. LEXION-puimurilla voidaan silppu levittää tehokkaasti vähäisellä voiman tarpeella - vaikeissakin olosuhteissa, olkimäärän ollessa suuri, voimakkaassa sivutuulessa tai rinteissä. Levitysleveys voidaan yhteisesti tai kumpikin puoli erikseen säätää CEBIS-yksiköstä. 1 Levitysroottori 2 Siipi 3 Materiaalivirta 4 Ulompi levityssiipi 5 Sisempi levityssiipi Jos oljet halutaan jättää silppuamatta karhoon, voidaan silppuri siirtää pois nappia painamalla. go.claas.com/ lexion600specialcut QUANTIMETER Keskipakolevitin SPECIAL CUT II 49

50 Vähentää kuljettajan rasitusta. Uusi: automaattinen levityssuunnan säätö. Kaikki keskipakolevittimellä varustetut LEXION-mallit voidaan varustaa kahdella olkien automaattisen levityssuunnan säädön anturilla. Anturit ovat molemmin puolin konetta takavalojen kannatinvarsissa. Kuljettaja voi helposti säätää anturien herkkyyttä ohjaamosta. Uusi: automaattinen sivutuulen korjaus. Sivulta puhaltava tuuli vaikuttaa silpun levityssuuntaan. Tästä seuraa epätasainen olkien levitys ja olkia puimattomassa kasvustossa, joka voi vaikuttaa puintikoneiston materiaalivirtaan (A). Toimenpide: koneen takaosassa olevat anturit mittaavat tuulen voimakkuutta ja säätävät silpun levityssuuntaa tuulen mukaan. Etu: automaattinen, tasainen olkien levitys samalla kun kuljettajan (B) rasitus vähenee. Uusi: automaattinen levityssuunnan korjaus rinteissä. Koneen takaosassa olevat anturit ovat maan vetovoiman ansiosta aina suorassa asennossa. Automaattinen levityssuunnan säätö mahdollistaa tasaisen levityksen koko työleveydellä (D) myös rinteissä ajettaessa. Automaattinen levityssuunnan säätö vähentää kuljettajan rasitusta rinnepelloilla ajettaessa. go.claas.com/ lexionadjustment Säätö CEBIS-valikosta 50

51 Tasainen levityskuvio. Seulastolta tulevat oljenpätkät ja akanat siirtyvät akanalevittimelle tai levityspuhaltimelle. Akanalevittimessä on hydraulikäyttö ja se levittää akanat tasaisesti puimurin taakse. Levitinlautasten kierrosnopeutta ja sen myötä levitysleveyttä voidaan erikseen säätää virtauksen säätöventtiilillä. Akanoiden levityspuhallin. Akanapuhallin tarjoaa vielä ratkaisevan edun. Se siirtää seulastolta tulevan materiaalin suoraan keskipakolevittimelle. Akana-lyhyiden olkien seos, joka on jopa 25 % kokonaismäärästä, siirretään olkien levittimelle, joka levittää ne koko työleveydelle. CLAAS olkien käsittely. SPECIAL CUT II -silppurilla. Olki kulkeutuu kohlimilta suoraan silppurille, jonka työteho voidaan säätää käyttöolosuhteiden mukaan. 108 kappaletta, lyhyellä välillä asennettuja, molemmin puolin teroitettua terää ja kiinteä sekä säädettävä vastateräpalkki varmistavat lyhyen silpun. Silppuamisen ja levityksen optimoimiseksi, on LEXION-puimurissa lisäksi kääntyvä hankauspalkki. Olkien lopullinen levitys tapahtuu keskipakolevittimellä. 1 Kiinteä vastaterä 2 Silppurin akseli 3 Terät 4 Hankauslista 5 Hankauspalkki 6 Säädettävä vastaterä Levityssuunnan ja -leveyden käsisäätö CEBIS-valikosta Olkien käsittely Levityssuunnan säätö 51

52 Tulos velvoittaa. CLAAS POWER SYSTEMS (CPS). Optimoitu voimansiirto takaa enimmäistehon: CPS CLAAS koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen, luotettavuuteen ja yhä parempaan taloudellisuuteen. Se koskee tietenkin CLAAS-puimureiden kaikkia rakenteita. Voimansiirrolla on kuitenkin erityinen merkitys. Siihen kuuluu paljon muutakin kuin vahva moottori. CLAAS POWER SYSTEMS järjestelmän avulla CLAAS yhdistää parhaat komponentit voimansiirtojärjestelmäksi, joka hakee vertaistaan. Suurin teho aina, missä sitä tarvitaan. Ihanteellisesti mitoitettu muun järjestelmän kanssa. Säästää polttoainetta ja maksaa itsensä nopeasti takaisin. LEXION-puimurin kohdalla tämä tarkoittaa: yli 75 vuoden puimurikokemuksella ja 15 vuoden LEXION-puimureiden kehityksen tuloksena on valmistettu paras CLAASin koskaan tekemä voimansiirtojärjestelmä. Parhaan työtuloksen saavuttamiseksi.

53 Enemmän teknisiä innovaatioita ja ainutlaatuisia hienouksia: varmistavat luotettavuuden myös vaikeissa olosuhteissa. LEXION on siihen valmis. CLAAS POWER SYSTEMS

54 Uudenaikainen suurtehomoottori. Caterpillar -suurtehomoottorien Common Rail -yhteispaineruiskutus takaa ainutlaatuisen tehokkuuden pienellä kulutuksella. Moottorin elektroninen ohjausyksikkö määrittelee polttoaineen ruiskutuksen paineen, keston ja ajoituksen kierrosnopeudesta riippumatta. Tämä mahdollistaa LEXION-puimurin riittävän tehon vaikeissakin olosuhteissa. CAT C 9.3 moottori 9,3 l sylinteritilavuudella Pakokaasunormi Stage IIIB (Tier 4i) Optimoitu palamisprosessi Parannetut moottorin käyntiominaisuudet Pienempi polttoaineen kulutus Optimoitu voimansiirto Jopa 800 litran polttoainesäiliön tilavuus Hyväksi todettu CLAAS POWER SYSTEMS Polttoainesäiliö: jopa 800 litran tilavuus 54

55 Enemmän voimareservejä. Moottorit. Ympäristöä ajatellen. LEXION suurtehomoottorit täyttävät Stage IIIb (Tier 4i) pakokaasunormit moottoriin asennetun pakokaasujen jälkikäsittelyjärjestelmän ansiosta. Suodattimella varustettu pakokaasujen kierrätys. Caterpillar-moottorit täyttävät tämän normin vaatimukset hiukkassuodattimella (DPF) varustetun pakokaasujen kierrätysjärjestelmän (EGR: Exhaust Gas Recirculation) ansiosta. Tässä järjestelmässä osa pakokaasuista sekoitetaan moottorin imuilmaan. Moottorin palamislämpötila laskee ja typpioksidien muodostuminen voidaan pääasiassa estää. Sen lisäksi hiukkassuodatin vähentää nokihiukkasia pakokaasussa, sillä ne jäävät suodattimeen. Säännöllinen suodattimen polttopuhdistus varmistaa suodattimen puhtaana pysymisen. Tämä prosessi toimii LEXION-puimurissa täysin automaattisesti. Jäähdytysjärjestelmä vaakatasossa. LEXION 700-sarjasta tuttu jäähdytysjärjestelmä on nyt myös 600-sarjan malleissa. Se varmistaa parhaan jäähdytystehon ja suuren jäähdytystehoreservin. Ilma imetään ylhäältä jäähdytysjärjestelmään ja automaattinen puhdistin varmistaa jatkuvan jäähdyttimen puhtaana pysymisen. Pöly poistetaan alaspäin ja se vähentää merkittävästi jäähdytyskennojen likaantumista. Tehon lisäys vaatii voimareservejä. Erittäin suuri puintiteho vaatii vastaavia voimareservejä. Elektronisen moottorisäädön ansiosta optimoidut moottorit tuottavat kierrosnopeuden laskiessa lisätehon. Moottorin tehokäyrä on kaikissa malleissa optimoitu yhä paremman suorituskyvyn varmistamiseksi vähennetyllä polttoaineen kulutuksella. Nimelliskierrosnopeus on r/min. Ilmanoton sivupelti on käännettävissä auki ja se helpottaa huoltoa merkittävästi. go.claas.com/egr-dpf Moottori Jäähdytys 55
