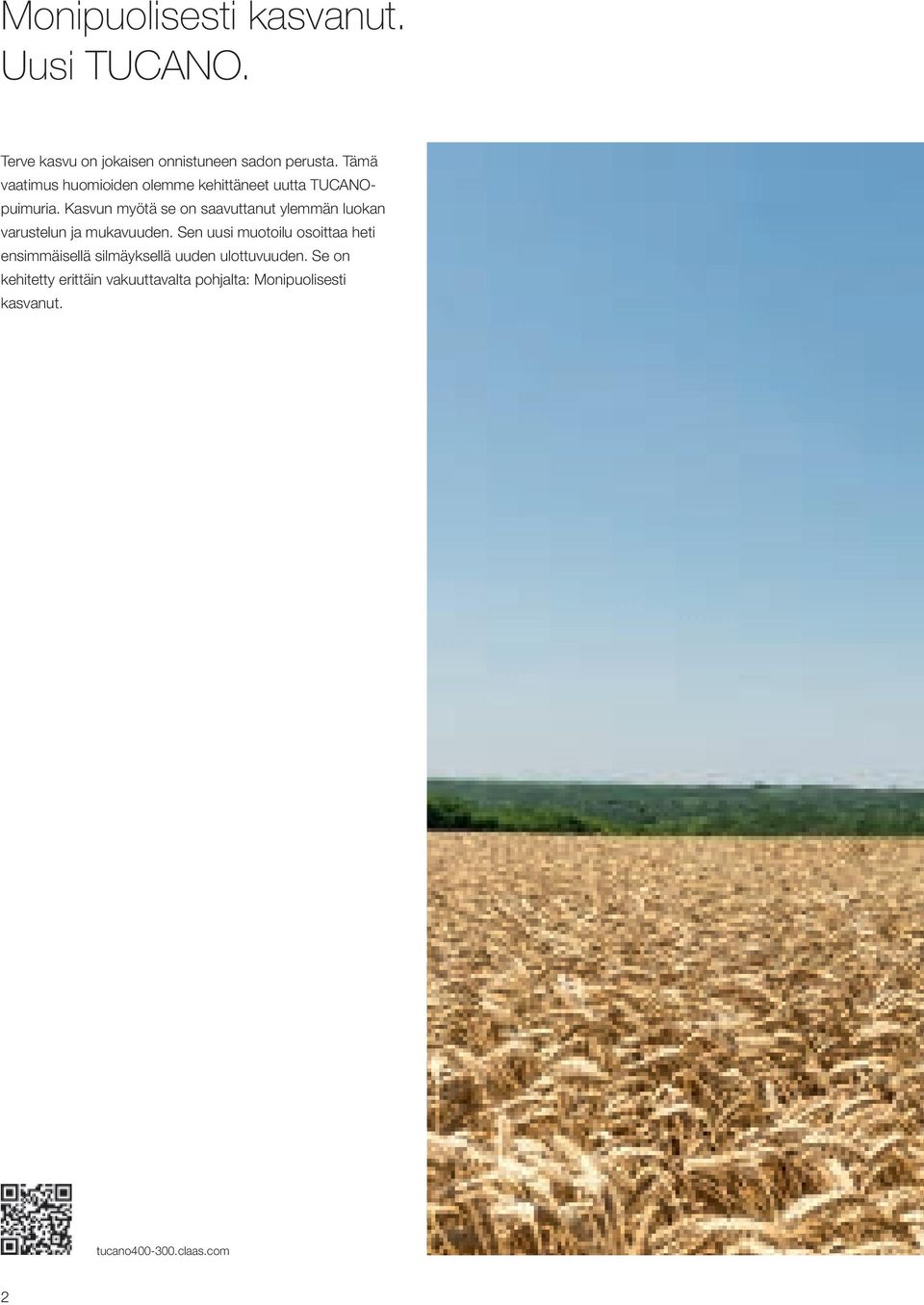

2 Monipuolisesti kasvanut. Uusi TUCANO. Terve kasvu on jokaisen onnistuneen sadon perusta. Tämä vaatimus huomioiden olemme kehittäneet uutta TUCANOpuimuria. Kasvun myötä se on saavuttanut ylemmän luokan varustelun ja mukavuuden. Sen uusi muotoilu osoittaa heti ensimmäisellä silmäyksellä uuden ulottuvuuden. Se on kehitetty erittäin vakuuttavalta pohjalta: Monipuolisesti kasvanut. tucano claas.com 2

3 TUCANO 3

4 TUCANO 450 / 440 / 430 / 420 / 340 /

5 Sisältö Ohjaamo 6 EASY 10 CEBIS 12 CEBIS, monitoimikahva, CMOTION 14 TELEMATICS 16 Satokartoitus, tehtävähallinta 18 Automaattinen ohjausjärjestelmä 20 Etuvarusteet 22 Leikkuupöytä 24 VARIO-leikkuupöytä, rapsileikkuupöytä 26 VARIO 930 / 770, CERIO leikkuupöydät 28 CONSPEED, CONSPEED LINEAR 30 SUNSPEED, SWATH UP 32 Riisileikkuupöytä, FLEX 34 Leikkuupöytäautomatiikka 36 Puintikoneisto 38 APS-puintijärjestelmä 40 CLAAS puintikoneisto 42 Kohlinteknologiaa 44 Puhdistus 46 Viljasäiliö, QUANTIMETER, PROFI CAM 48 Olkien käsittely 50 CLAAS POWER SYSTEMS 52 Moottori, voimansiirto 54 4-veto, keskusvoitelujärjestelmä 56 Rengasvarustus, huolto 58 First CLAAS Service 60 Tekniikan yksityiskohtia 62 Perustelut 66 Tekniset tiedot 67 5

6 Viihtyvyyttä ja mukavuutta parhaimmillaan. CLAAS'issa mukavuus merkitsee: Ohjaamossa kaikki on sijoitettu niin, että se mahdollistaa tehokkaan käytön. Esteettömästä näkyvyydestä aina pienimpään hallintalaitteeseen. 6

7 Ohjaamo 7

8 Lisää tilaa, lisää mukavuutta ja enemmän puintitehoa. Työolosuhteiden optimoimiseksi. TUCANO tarjoaa ohjaamon myötä liikkumatilaa ja näkyvyyttä joka suuntaan. Miellyttävä ilmastointilaite, erityisen alhainen melutaso ja kolmesta kohtaa säädettävä ohjauspylväs, takaavat korkealuokkaiset työskentelyolosuhteet. Ohjauspylväs on 3 asentoon säädettävissä. 8

9 Ohjaamo Vaimennettu, tuettu, ilmastoitu, lämmitetty: Premium-istuin. Tehokkailla valoilla pimeinkin yö muuttuu päiväksi. Joka haluaa istuimelta dynamiikkaa ja aktiivisuutta saa tässä mitä haluaa. Aktiivinen ilmastointi varmistaa optimaalisen tuuletuksen, joka poistaa hien ilman, että kuljettaja altistuu vedolle. Ilmajousitus automaattisella korkeuden säädöllä asettuu kuljettajan painon mukaan ja vaimentaa heilahteluja jopa 40 %. Pneumaattinen, 2-vaiheinen ristiselän tuki pitää selän ryhdissä. Istuinlämmitys toimii termostaattiautomatiikalla. Täydellinen: Apukuljettajan istuin sisäänrakennetulla jäähdytyslokerolla. Ovessa integroitu vasen kyynärnoja Taitettava selkänoja toimii tarvittaessa pöytänä Suurempi, 43 litran kylmälokero ja pullon pidike Useita muita laskupintoja. Puimurin valot takaavat myös pimeällä parhaan näkyvyyden koko työskentelyalueelle ja koneen osiin. Nerokkaat varusteet, kuten saattovalotoiminto ovat pilkkuna i:n päällä. H9- ja Xenonvalot tekevät yöstä päivänkirkkaan. Jopa kymmenen työvaloa Taittuvan leikkuupöydän valot Sivuvalot, sänkivalot ja taka-akselin valot Viljasäiliön tyhjennysputken automaattinen valo Automaattinen peruutusvalo Seulaston, viljasäiliön ja rajaisten valo Sivusuojusten alla huoltovalot Siirrettävä työvalo. Jäähdytyslokero on osana apukuljettajan istuinta Työvalojen päälle- ja poiskytkentä on selkeää ja helppoa kytkentäpaneelin avulla. valojen asetukset voidaan nopeasti tehdä CEBIS-terminaalissa. 9

10 EASY. Yksinkertaisesti enemmän tehoa. 10

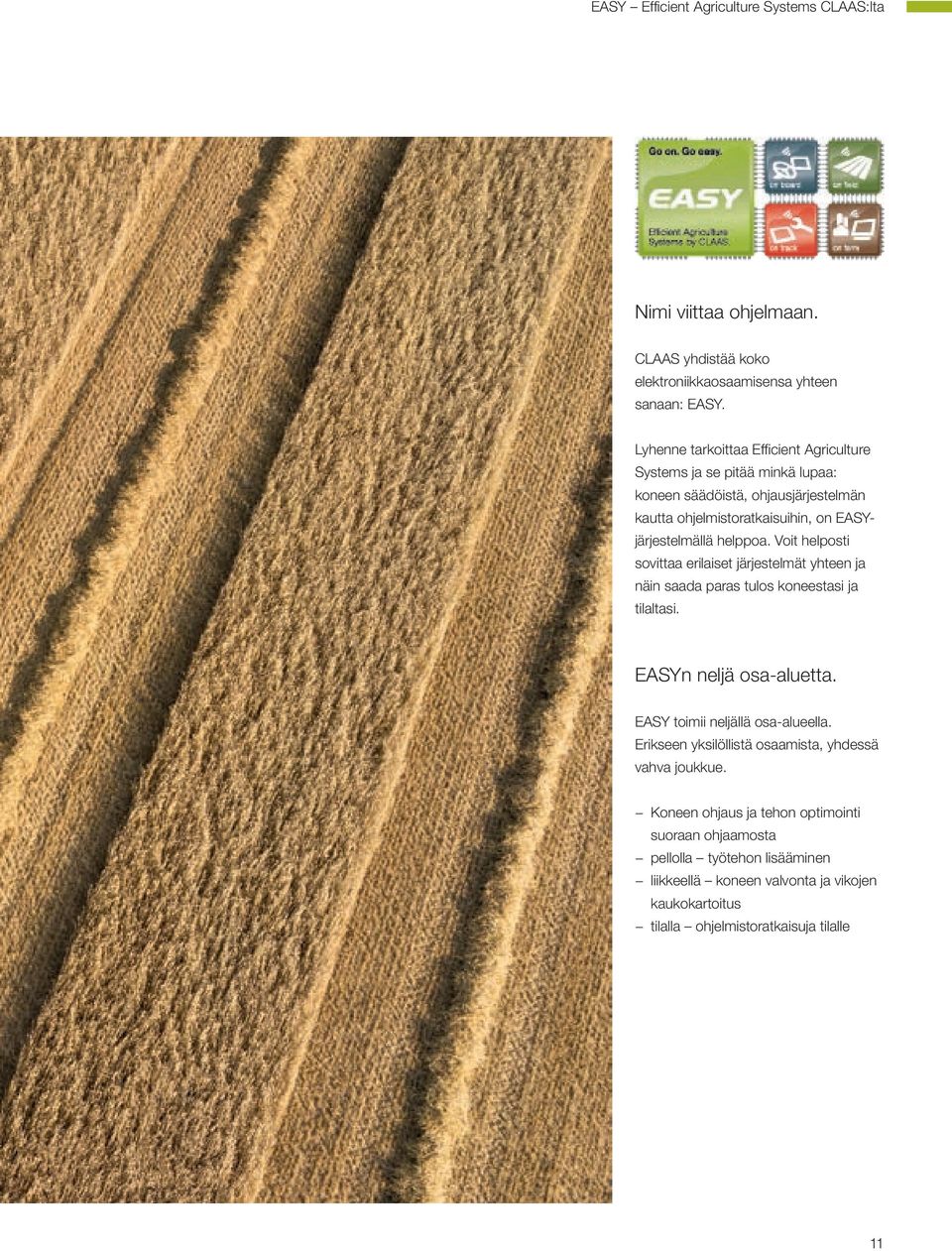

11 EASY Efficient Agriculture Systems CLAAS:lta Nimi viittaa ohjelmaan. CLAAS yhdistää koko elektroniikkaosaamisensa yhteen sanaan: EASY. Lyhenne tarkoittaa Efficient Agriculture Systems ja se pitää minkä lupaa: koneen säädöistä, ohjausjärjestelmän kautta ohjelmistoratkaisuihin, on EASYjärjestelmällä helppoa. Voit helposti sovittaa erilaiset järjestelmät yhteen ja näin saada paras tulos koneestasi ja tilaltasi. EASYn neljä osa-aluetta. EASY toimii neljällä osa-alueella. Erikseen yksilöllistä osaamista, yhdessä vahva joukkue. Koneen ohjaus ja tehon optimointi suoraan ohjaamosta pellolla työtehon lisääminen liikkeellä koneen valvonta ja vikojen kaukokartoitus tilalla ohjelmistoratkaisuja tilalle 11

12 Parempi näkyvyys, helpompi valvonta. Kojetaulu puhukoon puolestaan. Kojetaulu on liitetty kuljettajan istuimeen, joten se on yksilöllisesti säädettävissä. Hallintalaitteet: A CEBIS arvojen säätö B CEBIS valintakytkin C ESC-näppäin D HOTKEY säädin E "HOTKEY" pikavalintakytkin F Tietonäppäin G DIRECT ACCESS näppäin H CEBIS näyttöruutu I Etuvaruste päälle / pois päältä J Puintikoneisto päälle / pois päältä K Etuvarusteen peruutus L Vasemman rapsiterän päälle/pois -kytkentä M Leikkuupöydän poikittaissäätö / HOTKEY-valikon arvon muutokset/ VARIO-leikkuupöydän pituussäätö N LASER PILOT vasen/oikea esivalinta O Neliveto P Moottorin kierrosnopeus (3 asentoa) Q Viljasäiliön kannen avaus/sulkeminen CEBIS käyttörullat ja painikkeet Lisätietoja osoitteessa: tucano claas.com 12

13 CEBIS Kuljettaja on aina ajan tasalla. Selkeä, yksinkertainen ja nopea käyttö. Tietojen kerääminen, tallennus, ohjaus ja valvonta ovat elektronisen CEBIS tietojärjestelmän tehtäviä. Sen valikkorakenne on selkeä ja looginen. Lyhyt katsaus riittää ja CEBIS antaa kuvan tämänhetkisistä toiminnoista: ajonäytöllä ja vastaavalla puintinäytöllä saat jatkuvasti kaikki tärkeät tiedot. Varoitukset kuuluvat äänimerkkinä ja näkyvät myös merkkinä ja tekstinä näytöllä. Selkeä 21 cm näyttö. Pääasialliset koneen säädöt tehdään CEBISvalintakytkimellä (B) Lisänä oleva HOTKEY-säädin mahdollistaa nopean, muiden toimintojen (E) säädön Valintakytkimen asento näkyy CEBIS-näytössä (H). Valikoiden selaaminen ja arvojen muuttaminen tapahtuu ko. CEBIS- tai HOTKEY-säätimillä (A / D) Muistikortin avulla tietojen siirto on erityisen helppoa DIRECT ACCESS -näppäimellä voidaan suoraan hakea edellinen valikkosäätö. Lisäksi kamerakuva voidaan hakea nopeasti CEBIS 8,4" värinäyttö mahdollistaa ihanteellisen näkyvyyden yksilöllisen säätönsä ansiosta. Yhdellä säädöllä kuljettaja voi säätää näytön monipuolisesti vaatimusten mukaan: sen kaltevuus voidaan säätää pituus- ja poikittaissuunnassa. CEBIS maantiellä. 1 Valikkorivi 2 Ajonopeus ja kierrosnopeus 3 Käyttötunnit 4 Polttoainemäärän ja moottorin lämpötilan näyttö sekä Ad Blue määrä CEBIS pellolla. 5 Puintitappiomittarit 6 Pinta-alan ja sadon määrän mittaus 7 Keskeisten arvojen seuranta (jopa 40 vapaasti valittavaa arvoa) 8 Tietoikkuna (hälytykset/tiedot) 9 Etuvarusteen asento (AUTO CONTOUR / leikkuukorkeus) 13

14 Uusi Enemmän toimintoja kahvassa. CMOTION. Enemmän mukavuutta Kuljettajan istuimen oikeaan kyynärnojaan integroidulla, TUCANO-puimurin monitoimikahvalla, on suuri vaikutus puimurin käyttö- ja ajomukavuuteen. Lisävarusteena saatava CMOTION on erityisesti kehitetty oikean käden ergonomian parantamiseksi. 3-sormikäyttö mahdollistaa useamman toiminnon intuitiivisen hallinnan, ilman otteen irrottamista kahvasta. 1 viljasäiliön tyhjennysputken uloskääntö 2 viljasäiliön tyhjennysputken sisään kääntö 3 viljasäiliön tyhjennyksen käynnistys/pysäytys 4 leikkuupöydän pysäytys 5 kaatokelan käyttö 6 Leikkuupöydän korkeussäätö 7 AUTO PILOT, LASER PILOT, GPS PILOT Keinuvipukytkin (8) sijaitsee monitoimivivun etuosassa. Hallintapaneelin kolmiasentoisella kytkimellä voidaan valita keinuvivun funktio:käsikäyttöinen leikkuupöydän poikittaissäätö AUTO CONTOUR koneissa, HOTKEY-valikon arvojen muuttaminen tai VARIO-leikkuupöydän käsikäyttöinen säätö. Valinta on sinun: monitoimikahva tai CMOTION Keinuvipukytkin (8) 14

15 CEBIS Monitoimikahva CMOTION Kattavaa tietoa. UUTTA: Automaattinen koneen säätö. CEBIS-yksikön avulla voidaan saada, ja tulostaa, paljon tietoja koneesta sekä hoitaa koko koneen ohjaus ja valvonta. Puintisäätöjen automaattinen asetus muistipaikasta GPS PILOT, LASER PILOT, AUTO PILOT automaattinen ohjaus Leikkuupöytäautomatiikka QUANTIMETER sadon määrän ja kosteusmittaus Pinta-alamittari Polttoaineen kulutuksen mittari Satokartoitus - puidut kasvit Tehonäyttö - käyttöaika polttoaine/ajomatka/viljasäiliö Tehtävähallinto Huoltovälien/huoltotoimenpiteiden näyttö Sisäinen vianetsintä, hälytysluettelot, hälytyshistoria Kierrosnopeusvalvonta/luistonäyttö (esim. puintikela) Käytettävissä on yli 35 puitavan kasvin tehdasohjelmoidut säädöt. Niiden lisäksi voidaan tallentaa omat säädöt (erikoiskasvit) ja hakea ne milloin tahansa. Myös suositut säädöt voidaan tallentaa ja ne on nopeasti haettavissa Hotkey-valintakytkimellä. Säädöt koskevat seuraavia koneparametreja: Puintikelan kierrosnopeus Puintiväli Puhaltimen kierrosnopeus Ylä- ja alaseulan säädöt Seulojen tappiomittarin herkkyys Kohlinten tappiomittarin herkkyys Hehtolitrapaino Puitavan kasvin mukainen kalibrointikerroin 15

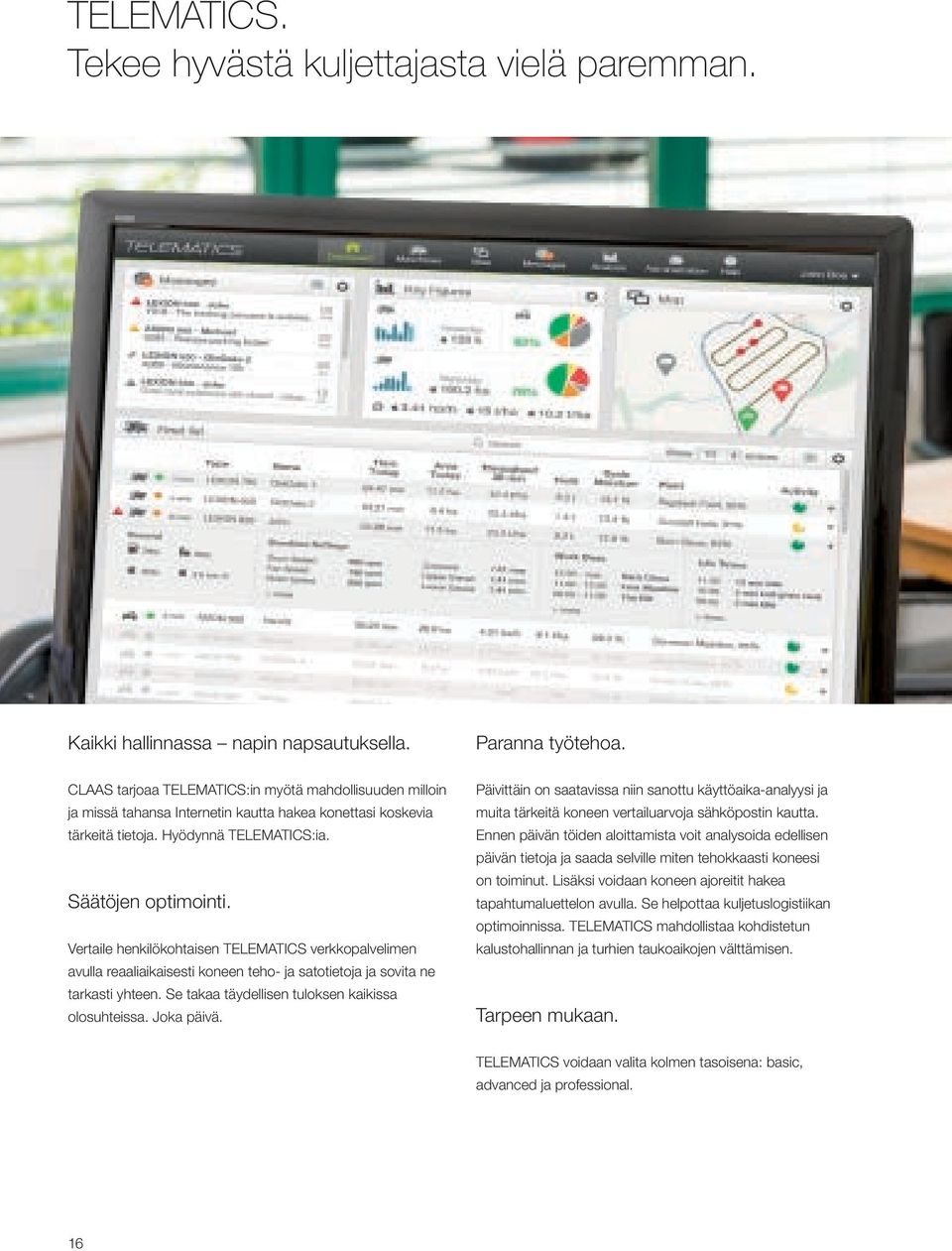

16 TELEMATICS. Tekee hyvästä kuljettajasta vielä paremman. Kaikki hallinnassa napin napsautuksella. Paranna työtehoa. CLAAS tarjoaa TELEMATICS:in myötä mahdollisuuden milloin ja missä tahansa Internetin kautta hakea konettasi koskevia tärkeitä tietoja. Hyödynnä TELEMATICS:ia. Säätöjen optimointi. Vertaile henkilökohtaisen TELEMATICS verkkopalvelimen avulla reaaliaikaisesti koneen teho- ja satotietoja ja sovita ne tarkasti yhteen. Se takaa täydellisen tuloksen kaikissa olosuhteissa. Joka päivä. Päivittäin on saatavissa niin sanottu käyttöaika-analyysi ja muita tärkeitä koneen vertailuarvoja sähköpostin kautta. Ennen päivän töiden aloittamista voit analysoida edellisen päivän tietoja ja saada selville miten tehokkaasti koneesi on toiminut. Lisäksi voidaan koneen ajoreitit hakea tapahtumaluettelon avulla. Se helpottaa kuljetuslogistiikan optimoinnissa. TELEMATICS mahdollistaa kohdistetun kalustohallinnan ja turhien taukoaikojen välttämisen. Tarpeen mukaan. TELEMATICS voidaan valita kolmen tasoisena: basic, advanced ja professional. 16

17 TELEMATICS Dokumentoinnin yksinkertaistaminen. Automaattinen dokumentointi. Siirrä TELEMATICS:in avulla tärkeitä tietoja viljelyohjelmaasi ja säästä näin arvokasta aikaa. Tarkastele tietoja esim. lohkokohtaisista satomääristä. Säästä huoltoaikaa. CLAAS etävianetsintä. TELEMATICS avulla voidaan huoltotietoja siirtää CLAASkorjaamolle. Se antaa CLAAS-korjaamolle mahdollisuuden tehdä ensimmäinen vikadiagnoosi CDS-etätoimintona, selvittää vian syy nopeammin ja valmistautua korjaamaan vika paikan päällä. Toiminto dokumentoi ja käsittelee automaattisesti prosessitietoja. TELEMATICS toiminnon laajennuksena automaattinen dokumentointi siirtää ilman kuljettajan toimenpiteitä lohkokohtaiset työtiedot palvelimelle, jossa voit tulkita ja muokata tietoja. Tämä perustuu aikaisemmin järjestelmään tallennettuihin lohkorajoihin. Kaikki konetta koskevat tiedot voidaan siirtää IsoXML-muodossa, jolloin niitä voidaan helposti muokata edelleen. 17

18 Lisää puintitehoa. Nopea tietojen käsittely. Nopean sisäisen tiedonsiirron ansiosta TUCANO täyttää jo tänään huomispäivän vaatimukset. Suuri määrä tietoja voidaan tulostaa. Myös GPS-ajolinjat voidaan näyttää CEBISterminaalissa 18

19 Satokartoitus. Tehtävähallinto Satokartoitus. Tehtävähallinta. Tehtävähallinnan tietojen avulla sinulla on mahdollisuus tehdä satokartoitus TUCANO-puimurilla. Puimurin anturit mittaavat sadon määrän ja sen kosteutta. Satelliittien avulla CEBIS lisää samanaikaisesti maantieteelliset koordinaatit. Tehtäviä voidaan hallinnoida CEBIS-terminaalilla. CLAASin AGROCOM MAP START -ohjelmistolla voidaan mm. valmistella asiakas- ja lohkotietoja, joita myöhemmin voidaan aktivoida CEBIS-terminaalilla ja muokata niitä. Kaikki mittaustulokset tallennetaan siirrettävälle muistikortille. Mukana seuraavan AGROCOM MAP START -ohjelmiston avulla pystyt tuottamaan satokarttoja tulevien tuotantosuunnitelmien helpottamiseksi. Kaikki tiedot tallennetaan tehtävän päätyttyä tai työpäivän päätteeksi. Tiedot voidaan joko tulostaa tai siirtää muistikortin avulla. Kaikkia tietoja voidaan käsitellä ja muokata PC:llä. Myös päivälaskurin, puitavan kasvin laskurin ja kokonaislaskurin tiedot voidaan näyttää ja tulostaa CEBISterminaalin avulla. 19

20 Tarkempi ohjaus. LASER PILOT. Elektroniset/optiset LASER PILOT anturit tunnustelevat puimattoman kasvuston reunaa valoimpulsseilla ja ohjaavat puimuria automaattisesti ja täydellä leikkuuleveydellä. LASER PILOT on taitettavissa ja se on saatavissa leikkuupöydän kumpaankin päätyyn. Sen optimaalinen asennuskohta leikkuupöydän päädyssä, lähellä kasvuston reunaa, mahdollistaa oikean mittauskulman ja lisää käyttövarmuutta - myös lakoviljaa ja rinteissä puitaessa. AUTO PILOT. Maissipöydän kaksi digitaalitunnistinta ohjaa TUCANOpuimuria automaattisesti maissirivejä pitkin ja varmistaa näin myös oikeana rivien kohtaamiskohdan kaikissa olosuhteissa. AUTO PILOT lisää näin puintitehoa ja parantaa taloudellisuutta. Valitse kolmesta automaattisesta ohjausjärjestelmästä. Kaikki TUCANO-mallit voidaan varustaa kolmella automaattisella, tarpeen mukaan käytettävällä ohjausjärjestelmällä. GPS PILOT satelliittiavausteinen ohjaus LASER PILOT - elektroninen/optinen ohjaus AUTO PILOT - elektroninen/mekaaninen ohjaus Miten sen haluat. Siirrettävän näytön avulla CLAAS tarjoaa joustavan ratkaisun ISOBUS ja ohjausjärjestelmien käyttöön. Yksikkö voidaan siirtää traktoriin tai muuhun itsekulkevaan koneeseen käyttökauden tai käytön mukaan. Varusta TUCANO-puimurisi tarvitsemallasi varustuksella, joko tehdas- tai jälkiasennuksena: S10: suurella resoluutiolla var. 10,4"-kosketusnäyttöterminaali ohjaus- ja ISOBUStoiminnoilla; liitäntämahdollisuus jopa 4 kameralle S7: 7"-kosketusnäyttöterminaali suurella resoluutiolla ja ohjaustoiminnoilla varustettuna LASER PILOT AUTO PILOT 20

21 Automaattinen ohjausjärjestelmä Automaattiohjaus myös päisteessä. GPS PILOT FLEX. AUTO TURN -toiminto hoitaa käännöksen päisteessä. Kääntösuunta ja seuraavaksi puitava kohta valitaan yksikössä etukäteen, ohjausjärjestelmä hoitaa loput. Etujen yhteenveto. Suuri käyttövarmuus näkyvyysolosuhteista riippumatta. Optimoitu, koko leikkuuleveyden hyödyntäminen Parempi tarkkuus pinta-alan mittauksessa ja kartoituksessa Pienempi polttoaineen kulutus Vähemmän kääntöaikoja Puintiteho kasvaa kauden aikana Selvä kuljettajan rasituksen väheneminen mahdollistaa paremman keskittymisen itse puintiin. GPS PILOT'ia voidaan käyttää hydraulisen ohjauksen lisäksi myös automaattisella ohjauspyörällä, GPS PILOT FLEX'illä. Ohjauspyörällä voit saavuttaa suuren tarkkuuden. GPS PILOT FLEX'in suuri etu on monipuoliset käyttömahdollisuudet. Hydrauliikkaan ei tarvitse koskea Nopeampi ohjausjärjestelmän vaihto eri koneiden välillä Sähkökäyttöinen ohjauspyörä siirtää terminaalin ja navigointiohjauksen ohjauskomennot ohjaavalle akselille ja ohjaa näin konetta. GPS PILOT FLEX ohjauspyörä 21

22 Monipuolinen osaaja. Toimii kaikissa kasvustoissa. Olitpa puimassa mitä tahansa TUCANO on aina valmis. 22

23 Etuvarusteet VARIO leikkuupöytä rapsivarustuksella VARIO-leikkuupöytä FLEX soijaleikkuupöytä CONSPEED / CONSPEED LINEAR CERIO / vakioleikkuupöytä Taitettava leikkuupöytä SWATH UP SUNSPEED 23

24 Luotettavaa puintitehoa. Monipuolisuudessaan ja joustavuudessaan etusijalla. TUCANO kehitettiin vastaamaan mitä erilaisimpia vaatimuksia. Toisaalla suuri puintiteho ja pitkäaikainen luotettavuus, toisaalla taas muunneltavuus lyhyellä varusteluajalla. Tässä tasapainoilussa ei TUCANO jätä ketään pulaan. Huippuluokka säilyy tässäkin kehityksessä. Hyödynnä myös sinä korkealaatuisen yhdistelmän ainutlaatuinen tehokkuus ja varustelutaso: Monitoimiliitin. Leikkuupöydän keskitetty hydrauli- ja sähköliittimien kytkentä. Ajansäästö on merkittävä leikkuupöytää irrotettaessa ja kytkettäessä Letkujen vaihtumisvaaraa ei ole integroidun rakenteen ansiosta Kytkentä sujuu helposti paineistettunakin Ympäristöystävällinen Syöttökanava. Leikkuupöydän kiinnitykseen on saatavissa kulmansäätö, joka mahdollistaa nopean ja helpon leikkuukulman säädön. Näin voidaan sovitus tehdä optimaalisesti kaikkien puintiolosuhteiden ja eri rengasvarustuksien mukaan. Tuttua mukavuutta 24

25 Leikkuupöytä Keskuslukitus. Pöytä lukitaan paikalleen yhdellä vivulla leikkuupöydän vasemmalla puolella. Varma ja nopea lukitus. Leikkuupöydän helppo ja nopea irrotus ja kiinnitys Varaterä ja laonnostimet. Kaikissa CLAAS-leikkuupöydissä on mukana varaterä. Ominaista karkaistusta teräksestä valmistetuille terälapuille on pitkä käyttöikä. Laonnostinten käyttö mahdollistaa erityisesti lakoviljan puinnin ilman puintitappioita ja vähentää kivien leikkuupöydälle nousun riskiä. Varalaonnostimia voidaan kätevästi säilyttää leikkuupöydän takasivulla. Hydrostaattinen kaatokelan käyttö. Leikkuupöydän kuljetusvaunu. Ajan säästämiseksi: kuljetusvaunu tarjoaa tilaa säästävän, helpon ja turvallisen säilytyspaikan leikkuupöydälle. Pöytä lukitaan nopeasti ja helposti kahdella tapilla. Puimurissa olevalla säätyvätilavuuksisella pumpulla saavutetaan Nm kaatokelan enimmäismomentti. Kaatokelan nopeussäätö on automaattinen ja täysin riippuvainen ajonopeudesta. Suuri momentti varmistaa tehokkaan leikatun viljan siirron Parempi hyötysuhde kuin hammaspyöräpumpulla Suljettu hydrauliikkapiiri varmistaa kaatokelan varman pyörimisen Nopea kaatokelanopeuden sovittaminen Kuljetusvaunussa on erityisesti rapsivarustukselle tehty säilytystila, jonka kumipäällystetty pohja pitää osat paikallaan ja suojaa niitä vaurioilta. Säädettävät kaavinlevyt. V 930, V 770, CERIO 930, CERIO 770, C 490, C 430 ja C 370 leikkuupöydissä voidaan kaavinlevyjen etäisyys syöttökierukasta helposti säätää ulkopuolelta. Syöttökuljettimen hydraulinen peruutus Kaapimien säätö 25

26 TUCANO on erityisen monipuolinen. Rapsia ja viljaa. Yhteiskäyttö: ainutlaatuinen etu. Tasainen materiaalivirta lisää puintitehoa. Ensimmäisenä puimurina TUCANO mahdollistaa VARIO suurteholeikkuupöydän kytkemisen keskikokoluokan puimuriin. Ainutlaatuinen yhdistelmä, josta hyödyt jokaisen käytön yhteydessä: Paras mahdollinen puintiteho erityisen tasaisen materiaalisyötön ansiosta Käytettävissä on viisi erilaista VARIO leikkuupöydän leveyttä: V 540, V 600, V 660, V 770 ja V 930 Hydrostaattinen kaatokelan käyttö on varustettu kierrosnopeusautomatiikalla Luotettava ja vankkarakenteinen: monisormisyöttökierukka VARIO suurteholeikkuupöytä siirtää materiaalin tasaisena virtana puintikoneistolle. Vain tällä tavalla voidaan tehoa lisätä ja hyödyntää leikkuupöydän teknistä tehopotentiaalia. Lisäksi se vähentää polttoaineen kulutusta ja auttaa kuljettajaa lisäämään tuottavuutta merkittävästi. Automaattinen kaatokelanopeus Automaattinen kaatokelan korkeus Automaattinen kaatokelan eteen-taakse säätö Automaattinen pöydän pohjan asento 26

27 VARIO-leikkuupöytä Rapsileikkuupöytä 10 cm Vakio + 20 cm + 50 cm Sen lisäksi tulevat muut, selvät edut: Oikea mitta. Tasaiset moottorin, puintikoneiston ja puhdistuslaitteiston kierrosnopeudet Erittäin tasainen syöttö Puintikoneistoon ei kohdistu kuormitushuippuja Voimansiirron kuormitus vähenee Parannettu kaatokelan muoto optimoiduilla piikkivarsilla ja -laakeroinnilla vähentää kietoutumista merkittävästi Päälle ja pois päältä kytkettävä rapsiterän hydraulipumppu vähentää voiman tarvetta ja kulumista Varokytkin suojaa vaurioilta Rapsi vaatii erityishuomiota. Kypsä rapsi kehittää puitaessa usein oman dynamiikkansa. Rypsipalot avautuvat ja siemenet roiskuvat joka suuntaan. Tästä syystä rapsin luo'on ohjain sekä rapsisarja ovat välttämättömiä VARIO-leikkuupöydän osia, korjuutappioiden vähentämiseksi. Rapsivarustukselle on paikka pöydän kuljetusvaunun lukittavassa lokerossa. Se vähentää myös pöydän painoa. Viljaa puitaessa voidaan leikkuupöytää portaattomasti pidentää vakiomitasta 20 cm ja lyhentää 10 cm. Näin materiaalivirta voidaan optimoida ja saadaan hyöty sujuvasta työstä. Rapsin puintia varten leikkuupöytää voidaan siirtää 50 cm eteenpäin. Rapsilevyt asentamalla leikkuupöytä on hetkessä käyttövalmis. Oikeanpuoleinen ja pois päältä kytkettävä vasemmanpuoleinen pystyterä, molemmat hydraulikäyttöisiä, voidaan helposti ja nopeasti asentaa ilman lisäosia. Terien hydraulinen käyttö on sisäänrakennettu. Terän asento 10 cm Terän asento + 20 cm Terän asento + 50 cm (sis. levyt) 27

28 UUSI CLAAS VARIO ja CERIO leikkuupöytien uusi sukupolvi. 10 cm Vakio + 60 cm VARIO 930 / 770 Menestystarina jatkuu. Kohokohdat yhdellä silmäyksellä. Molempien uusien V 930 ja V 770 -mallien myötä CLAAS on määrätietoisesti kehittänyt edelleen hyväksi todettua VARIOleikkuupöytää ja saavuttanut seuraavat päämäärät: parantunut leikkuuteho ja materiaalin siirto, luotettavuus, vähentynyt huollon tarve, enemmän joustavuutta ja lisää mukavuutta. Sisäänrakennettu rapsilevy 70 cm portaattomaan siirtoon Syöttökierukan halkaisija on lisätty 660 mm:iin Syöttökierukan ja terän mekaaninen käyttö vaihteiston ja nivelakselin avulla Kaatokela optimoiduilla piikkikannattimilla, kulutusta kestävät piikkivarsien laakerit ja uusi muotoilu olkien keräämisen estämiseksi Luo'on jakajat ja rapsiterät pikakiinnityksellä ilman työkaluja Rapsiterän hydraulipumpun automaattisäätö LASERPILOT nosto ja säätö ilman työkaluja Kaavinlevyn säätö ulkopuolelta Automaattinen pysäköintiasento napin painalluksella Kulmaan asennettu kannatinputki parantaa näkyvyyttä leikkuupöydälle 28

29 VARIO 930 / 770 CERIO leikkuupöydät Valmis rapsin puintiin ilman suuria toimenpiteitä. Uusien V 930 ja V 770 leikkuupöytien valmistelu rapsin puintia varten kestää ainoastaan muutaman minuutin. Ainoastaan luo'on jakajat on vaihdettava rapsiteriin - ilman työkaluja, lukitus tapahtuu kahdella pikalukituksella. Rapsiterien asennus aktivoi automaattisesti terien käytön hydraulipumpun. Liitos tapahtuu kahdella tasotiivistetyllä liittimellä. Oikealla puolella asennetaan lisäpeitelevyt puintitappioiden vähentämiseksi. Leikkuupöydän ja kaatokelan ääriasennot siirretään automaattisesti puimuriin. Vaikka rapsivarustus on asennettu leikkuupöytään, voidaan sitä pidentää ja lyhentää 20 cm. Rapsiterävarustus säilytetään kuljetusvaunun lokerossa joten varustus on aina mukana. UUTTA: CERIO 930 ja CERIO 770. CERIO-mallisarja perustuu uusiin VARIO-leikkuupöytiin ja on vaihtoehto viljan puintiin. CERIO-leikkuupöytää voidaan säätää käsin cm materiaalivirran optimoimiseksi. Kymmenen ruuvia on löysättävä jotta säätö voidaan tehdä. Tämän jälkeen pöytää voidaan pidentää tai lyhentää. CERIO-leikkuupöydän runko, syöttökierukka, käyttö ja kaatokela ovat samat kuin VARIO-mallisarjan pöydissä. CERIO-leikkuupöydässä on myös kaatokelan automaattinen pysäköintiasento. Luo'on jakajien ja rapsiterien lukitus ilman työkaluja Rapsiterän asennus CERIO 930 ja 770 leikkuupöydän pituuden säätö 29

30 Lisätehoa maissin puintiin. Suuri noukintateho velvoittaa: CONSPEED ja CONSPEED LINEAR. Suuri noukintateho yhdistettynä hellävaraiseen maissitähkien käsittelyyn, vaikuttaa merkittävästi koneen puintitehoon. CONSPEED ja CONSPEED LINEAR maissipöytä täyttävät nämä vaatimukset ja se vastaa erinomaisesti TUCANO puimurin tehoreservejä. Noukinlevyjen etäisyysnäyttö CEBISissä on myös ihanteellinen. Hyödynnä CONSPEED leikkuuteho täysimääräisesti: Noukintelat wolframikarbiidipäällysteisillä terillä Sähköhydraulinen noukinlevyjen säätö Vaakatasosilppuri Varma voimansiirto nivelakseleiden ja vaihteistojen kautta Vankkarakenteiset, ruostumattomat muovijakajat Koneen AUTO PILOT automaattiohjaus Helppo kierrosnopeuden säätö Sovitus kaikkiin puintiolosuhteisiin mahdollinen. 30

31 CONSPEED CONSPEED LINEAR CONPEED periaate: kartionoukintelat. Jokaisessa noukinyksikössä on vankkarakenteinen, noukinteloja, syöttöketjuja ja silppuria käyttävä kulmavaihde. Jokainen yksikkö on erillissuojattu ylikuormitukselta. Noukkimen kierrosnopeuden säätö tapahtuu portaattomasti variaattorilla. CONSPEED-eritysominaisuuksia: kartiomuotoiset noukintelat. Ne painavat maissin varret ensin hitaasti alas niin, että tähkät hitaasti osuvat noukinlevyihin. Loppuosa varresta vedetään sen jälkeen nopeasti alas. Rakenne mahdollistaa suuren noukintatehon ja hellävaraisen tähkän käsittelyn sekä vähäisen polttoaineen kulutuksen. Helppo kuljetusasentoon taitto. 8- ja 6-riviset CONSPEED JA CONSPEED LINEAR maissipöydät voidaan ohjaamosta sähköhydraulisesti taittaa 3 m kuljetusleveyteen. CONPEED LINEAR periaate: suorilla noukinteloilla. CONSPEED LINEAR maissipöytää käytetään hammaspyörävedolla. Kuusi erilaista noukinkierrosnopeutta saavutetaan vaihtamalla kaksi hammaspyörää. Suorassa asennossa olevat, suorat noukintelat ovat edestä laakeroidut ja siten erityisen vahvat. Auringonkukkavarustus CONSPEED LINEARiin. CONSPEED LINEAR maissipöytä voidaan muutossarjan avulla muuttaa auringonkukkapöydäksi. Terät asennetaan noukintelojen päälle, sivuille asennetaan korotetut ohjaimet ja CONPEEDin taakse asennetaan taso. Ketju käännetään ja ohjausta muutetaan. Jokaisen noukinyksikön alla pyörivä terä murskaa auringonkukan varsia nopeasti maatuviksi kappaleiksi. 31

32 Lisää monipuolisuutta. Tehokas SUNSPEED periaate. SUNSPEED auringonkukan leikkuupöytä on kehitetty toimimaan mahdollisimman suurella teholla satotappioiden jäädessä pieniksi. Erityisesti on kiinnitetty huomiota lyhyisiin huoltoaikoihin ja optimoituun käyttömukavuuteen. Varret ohjataan jakajien avulla. Säädettävät ohjauslevyt varmistavat, että auringonkukan kukinnot painetaan eteenpäin. Samanaikaisesti teräpalkin alla oleva repijätela painaa vartta alaspäin. Varren katkaisu ei pääse tapahtumaan liian aikaisin: vasta kun erityinen kela tarttuu kukintoon, tapahtuu katkaisu. Tarkasti katkaistu kukinto päätyy syöttökierukalle ja syöttökanavaan. Kaikki tämä tapahtuu erilaisissa puintiolosuhteissa riveistä riippumatta sekä varmistaa siemenen puhtauden ja vähäisen kulumisen. 1 Säädettävät ohjauslevyt 2 Kela 3 Teräpalkki 4 Repijätela Repijätela 32

33 SUNSPEED SWATH UP Sopeutuva SUNSPEED. SWATH UP karholta puinti. Kelan korkeutta ja kierrosnopeutta voi säätää hydraulisesti Säädettävän ohjauslevyn ansiosta pysyvät kukan varret oikeassa asennossa niin, että ainoastaan kukat päätyvät leikkuupöydälle Ohjauskartioiden väliä voidaan säätää varsien paksuuden mukaan - tukoksia ei synny ja puinti sujuu ongelmitta Kartioiden kaltevuutta voidaan myös säätää, joten ne voidaan sovittaa eri korjuuolosuhteiden mukaan Alueilla, joilla kasvustoa ei voi puida suoraan, näyttää TUCANO vielä kerran luotettavuutensa kaikissa mahdollisissa olosuhteissa. SWATH UP mahdollistaa lähes kaikkien kasvien karholta puinnin. Erityisesti rapsia tai heinänsiementä puitaessa tämä menetelmä osoittaa tehokkuutensa. Täydellinen materiaalin kerääminen suurilla ajonopeuksilla. Kaksi peräkkäistä kuljetinmattoa nostavat materiaalin. Ensimmäinen, muovipiikeillä varustettu matto varmistaa puhtaan noukinnan. Toinen matto siirtää materiaalin syöttökierukalle. Suuren mattojen limityksen ansiosta materiaali siirtyy ilman tappioita syöttökanavaan. Yksinkertainen rakenne takaa vähäisen huoltotarpeen ja pitkän käyttöiän. Säädettävät jakajat 33

34 Lisäosaamista riisin ja soijan puintiin. Kaksoisterä. Vahvistettu syöttökierukka. Riisi on luja kasvi. Jotta saavutetaan optimoitu leikkuutulos ja korkea leikkuuterän taajuus tätä lujaa kasvia puitaessa, on kaikissa riisin leikkuupöydissä kaksoisterä. Karkaistut terät ovat erityisen pitkäikäisiä. Uusiin VARIO ja CERIO 930 sekä 770 leikkuupöytiin on saatavissa riisin puinnin jälkiasennussarja. Koska riisiä kastellaan runsaasti, jää kasveihin maata, joka kuluttaa koneen osia puinnin aikana. Jotta osien kulumista voidaan vähentää, on vahvistetussa syöttökierukassa sinkityt reunat. Sivuilla ohjaimet muodostavat luotettavan suojauksen. Kaikki yhteensä varmistavat optimoidun materiaalivirtauksen ja hyvän läpäisytehon. Myös molemmat uudet VARIO 930 ja 770 leikkuupöydät on saatavissa HD-versioina. Vahvistettu syöttökierukka. 34

35 Riisileikkuupöytä FLEX FLEX: maanläheistä laatua. Erityiset jakajat. Palkokasvit, kuten soijapavut kasvavat paloissa hyvin lähellä maanpintaa. Korjuutappioiden välttämiseksi on materiaali niitettävä hyvin lyhyeen sänkeen. Näin voidaan varmistaa, että viimeisetkin palot saadaan korjattua. CLAAS FLEX -leikkuupöydässä on joustava terä, joka automaattisesti seuraa pienintäkin pellon pinnan epätasaisuutta. Terä pääsee joustamaan jopa 100 mm. Yhdessä syöttökanavan säädön kanssa voidaan leikkuupöydän satotappioita välttää kaikissa puintiolosuhteissa. FLEX-leikkuupöydässä on erityiset luo'on jakajat, jotka pääsevät nousemaan ylöspäin. Näin voidaan vauriot ja turhat odotusajat välttää. Monipuolinen käyttö. Myös FLEX leikkuupöydät tarjoavat joustavuutta. Tämän takaa teräpalkki, jonka etäisyyttä voidaan mekaanisesti säätää. Se mahdollistaa myös muiden kasvien, kuten viljojen puinnin. Tämä leikkuupöytä soveltuu myös herneiden ja muiden erikoiskasvien, kuten apilan puintiin. 35

36 Leikkuupöydän nerokkuutta. CLAAS CONTOUR mahdollistaa hyvän pellon pinnan seurannan. CLAAS CONTOURilla varustettu leikkuupöytä seuraa automaattisesti pellon pinnan ajosuuntaisia epätasaisuuksia. Valitse pintapaine ja CONTOUR varmistaa, että säädetty paine pysyy vakiona. Jokaisen leikkuupöydän laskun yhteydessä sängen pituuden esivalinta varmistaa, että säädetty sängen pituus palautetaan automaattisesti. AUTO CONTOUR: yhä nopeammin ja tarkemmin. AUTO CONTOUR on vielä askeleen edellä seuraamalla kaikkia epätasaisuuksia, ajosuuntaan nähden poikittaiset epätasaisuudet mukaan lukien. Leikkuupöydän alla olevat anturikaaret mahdollistavat ajoissa tapahtuvat, epätasaisuuksien mukaiset korjaukset syöttökanavan etureunassa olevilla sylintereillä. Täysautomaattisen oletusarvo-todellinen arvo vertailun avulla, järjestelmä säätää leikkuupöydän optimaalisesti pellon pinnan mukaan ja vähentää kuljettajan rasitusta erityisesti suurilla leikkuupöydän leveyksillä, pimeällä tai lakoviljaa, rinteissä ja kivisillä mailla puitaessa. AUTO CONTOUR auttaa lisäämään puintitehoa ja TUCANO puimurin taloudellisuutta. Automaattinen kaatokelan säätö. Kaatokelan kierrosnopeus asettuu automaattisesti ajonopeuden mukaan. Kuljettaja voi valita useita ajo-/ kaatokelanopeuksien suhteita ja tallentaa ne. Kaatokelanopeus on portaattomasti säädettävissä edistäväksi, samaksi tai jättäväksi. Digitaalinen kierrosnopeusanturi mittaa kierrosnopeuden tarkasti. Kaatokelan eri käyttökorkeudet voidaan tallentaa ja hakea yhdessä erilaisten leikkuukorkeuksien kanssa. Kaatokelan korkeutta voidaan kuitenkin aina säätää. Elektroniset anturit ohjaavat järjestelmän hydraulipainetta ja ne reagoivat nopeasti Venttiiliohjattu typpikaasupaineakku takaa optimoidun vaimennuksen myös vaikeissa olosuhteissa Pintapaineen tarkka säätö 2-toimisilla leikkuupöytäsylintereillä. Leikkuupöydän automatiikka otetaan helposti käyttöön monitoimikahvan korkeussäädön näppäimellä. 36

37 Leikkuupöytäautomatiikka VARIO-automatiikka. Leikkuupöytäautomatiikka. Kaatokela-automatiikalla varustetun VARIO leikkuupöydän kaatokelan eteen-taakse asento voidaan tallentaa ja hakea, kun kaatokela-automatiikka on kytketty päälle. Myös tässä säätöjä voidaan tehdä suoraan. V 930 ja V 770 -mallien pysäköintiasento. CONTOUR / AUTO CONTOUR Automaattinen kaatokelanopeus Automaattinen kaatokelan korkeus Automaattinen kaatokelan eteen-taakse säätö (vain VARIO) Automaattinen leikkuupöydän asento (vain VARIO) Automaattinen pysäköintiasento (vain V 930 ja V 770) Ainoastaan yhdellä napin painalluksella nämä molemmat VARIO-leikkuupöydät siirtyvät joko pysäköintiasentoon kuljetusvaunulle asetettavaksi tai kytkennän jälkeen uudelleen käyttöasentoon. Tällöin puintikoneisto on kytkettävä pois päältä. Tunnistinkaari määrittelee etuvarusteen korkeuden. 37

38 APS -järjestelmä. CLAAS puintiteknologiaa. Vakuuttavien etujen yhdistelmä, jotka ovat ainutlaatuisia luokassaan. CLAAS määrittelee puintitehon uudelleen. 38

39 Puintikoneisto 39

40 Uusi APS tuo nopeasti mukanaan hyviä saavutuksia. TUCANO 450 / 440 / 430 / Esipuintikela 2 Puintikela 3 Olkikela Ainutlaatuinen APS-puintijärjestelmä. CLAASin ratkaiseva etumatka syntyy jo puintikelan kohdalla. Materiaalin merkittävä nopeuden lisäys 3 m/s nopeudesta 20 m/s nopeuteen on osa tehokasta puintia: Esipuintikelan ansiosta materiaali kiihtyy ja virtaa tasaisesti Materiaalin virtaus on erityisen tasaista ja jopa 33 % nopeampaa Suuremmasta keskipakovoimasta johtuen, irtoaa jyviä huomattavasti enemmän Jopa 30 % kaikista jyvistä jää esipuintikelan varstasillan alle ja se vähentää pääpuintikelan kuormitusta huomattavasti Viivan alle jää siis jopa 20 % tehon lisäys polttoaineen kulutuksen pysyessä vakiona. APS on taloudellisuutta. 40

41 APS-puintijärjestelmä Monipuolinen esivarstasilta. MULTICROP esivarstasilta soveltuu monipuolisesti eri kasvien puimiseen. Nopea kolmen varstasillan segmenttien vaihtomahdollisuus vähentää valmisteluaikaa ja maksimoi tehokkuuden. UUTTA: Hydraulinen varstasillan säätö. Varstasilta säädetään hydraulisesti ohjaamosta. Välittömästi vaikuttava ja helposti tehtävä säätö puintiolosuhteiden muuttuessa päivän kuluessa. Tasainen varstasillan säätö mahdollistaa optimoidun puintilaadun. UUTTA: Ylikuormitussuoja lisää päivittäistä tehokkuutta. Integroitu, hydraulinen ylikuormitussuoja suojaa samanaikaisesti vieraiden esineiden vaurioilta ja mahdollistaa riskittömän käytön koneen puintitehon äärirajoilla. Varstasilta on hydraulisesti esijännitetty ja avautuu kuormituksen kasvaessa liian suureksi. Tämän jälkeen varstasilta palautuu automaattisesti alkuperäiseen käyttöasentoon. Erinomainen viljan laatu eri olosuhteissa. APS-järjestelmässä on useita säätömahdollisuuksia jyvien erottelun ja vihneiden poiston optimoimiseksi. Tehovarstasiltaelementtien ja nopeasti vivulla paikalleen käännettävien hankainlevyjen ansiosta APS varmistaa erinomaisen viljan laadun. Synkronoitua yhteistoimintaa. Esipuintikelaa sekä puintikelaa käytetään keskitetyllä variaattorikäytöllä. Jokaisen puintikelanopeuden muutoksen myötä muuttuu myös esipuintikelan kierrosnopeus ja sen myötä kehänopeus. Pitkä puintimatka, suuri erottelupinta-ala. Tulos: CLAAS APS puintijärjestelmässä puintikelan varstasillan peitto on paljon suurempi kuin olemassa olevissa ratkaisuissa peittokulmaa ei käytetä muissa puimureissa. Hyödyt hellävaraisesta puinnista suurella puintivälillä ja kelan alhaisella kierrosnopeudella sekä vähäisestä polttoaineen kulutuksesta. Kokonaisuudessaan hellävarainen ja tasainen materiaalin käsittely Ei rikkoutuneita jyviä Hydraulinen varstasillan takareunan säätö Kivikouru 41

42 UUSI CLAAS puintikoneisto. Ylivoimainen kaikissa tapauksissa. Irtipuinti ja erottelu - molemmat tehtävät vaativat korkealuokkaisen puintikoneiston: Kaikissa mahdollisissa olosuhteissa. Klassinen CLAAS puintikoneisto todistaa tämän vaikuttavalla tavalla yhä uudelleen. Riippumatta siitä missä olosuhteissa ja mitä kasvia puidaan: TUCANO'n monipuolisuus vakuuttaa täydellä 1,58 m:n puintikelan leveydellään (TUCANO 340) kuin myös 1,32 m:n leveydellään (TUCANO 320). Peltopavusta apilansiemeneen: MULTICROP varstasilta on oikea valinta. Puintikelan alla on MULTICROP-varstasilta, jossa yksittäiset segmentit ovat helpot vaihtaa. Varstasilta voidaan helposti säätää eri kasvien, lajikkeiden ja tuleentumisasteen mukaan ja sen myötä, aina saada oikea puhtaan viljan, hellävaraisen sadon käsittelyn ja hyvän erottelukyvyn yhdistelmä. Puintikoneistoon pääsee hyvin käsiksi edestä syöttökuljettimen päältä ja sivuilta, suurten puhdistusaukkojen kautta Koko voimansiirron, ja erityisesti puintikelan voimansiirron vahva rakenne antaa luotettavuutta puintiin. 42

43 CLAAS puintikoneisto UUTTA: Hydraulinen varstasillan säätö ja ylikuormitussuoja. UUTTA: Hydraulinen varstasillan takareunan säätö. Molemmissa TUCANO 340 ja 320 malleissa varstasilta säädetään myös CEBISin avulla. Hydraulinen ylikuormitussuoja suojaa myös tavanomaista puintikoneistoa vieraiden esineiden ja tukoksien vaurioilta. Varstasillan takareuna voidaan säätää kahteen eri asentoon puitavan kasvin mukaan: Suuri puintiväli esim. maissille, herneelle ja pavuille, pieni puintiväli viljalle. Säätö tehdään ohjaamon oven vieressä olevan venttiilin asentoa muuttamalla. MULTICROP puintikynnysten vaihto 43

44 Kohlimet erottelevat loput 10 % jäännösviljasta. Kohlimet takaa katsottuna 44

45 Kohlinteknologiaa Puhtautta 4,4 metrin jälkeen. Siemenet tänne, olki tänne: olkien tasainen siirtyminen 4,4 metriä pitkien, alta avoimien kohlinten ylitse varmistaa lähes kaiken jäännösviljan erottelemisen. Erillinen palautustaso siirtää siemenet takaisin viettopinnalle. Suuretkin olkimäärät siirtyvät nopeasti ja kuohkeutettuna silppurille tai karhoon. Puintitehon valvonnalla tarkasti puintitehon rajoilla. Tarkista seulaston ja kohlimien jyvien erotusteho: ohjaamossa olevasta CLAAS puintitehon valvontanäytöstä. Se toimii suurella säätö- ja näyttötarkkuudella ja on asetettavissa erilaisten puitavien kasvien mukaan. CLAAS tehokohlimet. Tehokas pöyhintä. Laitteiston etuja: Jokaisen kohlimen yläpuolella on kaksi ohjattua pöyhinpiikkiä, jotka tarttuvat voimakkaasti olkimassaan yläpuolelta. Kuohkeuttaminen nopeuttaa ohuen olkimassan liikettä. Tulos: jäännösvilja putoaa oljista kohlimien lävitse palautustasolle. Samanaikaisen tarkkailun avulla voit nopeammin optimoida seulaston ja kohlimien erottelutehon Puintitehon valvonta antaa tietoja siitä ajatko puimuria optimiajonopeudella Voit käyttää puimuriasi turvallisesti tehon äärirajoilla 45

46 Laadukas vilja on helpompi myydä. Seulojen sähkösäätö Jaettu, eteenpäin ulosvedettävä viettopinta. Radiaali- tai turbiinipuhallin. Yksi tai kaksi seulaston porrasta. Kuusi tai neljä turbiinipuhallinta tai yksi keskipakopuhallin varmistaa tasaisesti jaetun puhalluspaineen, myös vaihtelevalla seulaston kuormituksella. Puhalluksen pakko-ohjaus estää maton muodostumisen seulastolla Varma puhallus pienilläkin puhallusmäärillä Puhallus on portaattomasti säädettävissä ohjaamosta Viettopinta. Viettopinnalla tapahtuu jyvien (alas) ja akanoiden sekä oljen pätkien (ylös) esilajittelu. Näin yläseula kuormittuu vähemmän ja puhdistusteho lisääntyy. 400-mallisarjan puimureissa on eteenpäin ulos vedettävät muoviset viettopinnan kaistat. Mahdollistaa selvän yläseulan kuormituksen vähennyksen Vaikuttaa tehoa lisäävästi, erityisesti oljen ollessa kuivaa ja helposti rikkoutuvaa Seulojen sähkösäätö. CLAAS'in kehittämä, monien kopioima. Seulaston sähkösäätö ohjaamosta: Helposti ja mukavasti Turha ohjaamosta nouseminen jää pois Ohjaamosta on välittömästi todettavissa säädön vaikutus 46

47 Puhdistus 3-D:llä Ilman 3-D 3-D-rinnepuintiseulasto. Yläseulan aktiivisäädön mukanaan tuoma joustava rinnemukautuvuus Täysi seulaston teho jopa 20 % kaltevuuksilla Täysin huoltovapaa ja kulutusta kestävä Nopea ja yksinkertainen jälkiasennus Yhdessä AUTO CONTOUR:in kanssa ihanteellinen "rinnepaketti" Hydraulinen rinnepuintiseulaston ohjausyksikkö 47

48 Uusi Nopea säiliön tyhjennys. UUTTA: Lisääntynyt tyhjennysteho. Uudessa TUCANO mallisarjassa on säiliön yläkautta tapahtuva uusi tyhjennys ja sen teho on jopa 105 litraa sekunnissa. Jopa litran säiliön tyhjennys kestää hieman alle kaksi minuuttia. Sen lisäksi uusi TUCANO tarjoaa suuremman tyhjennyskorkeuden ja -etäisyyden. Näin voidaan myös suurimmat kuljetusajoneuvot täyttää ilman ongelmia. Viljasäiliön tyhjennysputkia on saatavissa aina 9,22 m leikkuuleveyksille. UUTTA: Viljasäiliön sähkötoimiset kannet. Viljasäiliön kannet avataan kyynärnojassa olevalla kytkimellä. Ohjaamosta nouseminen ei enää ole tarpeellista. Harkittu kokonaisuus. Viljasäiliön useat, loppuun harkitut yksityiskohdat tekevät siitä erittäin hyvin toimivan kokonaisuuden: Helppo viljanäytteen otto Korkea tyhjennyskorkeus Ihanteellinen painonjakautuma Hyvä näkyvyys viljasäiliöön Nopea, suoraviivainen tyhjennys, jopa 105 l/s Sileät pinnat varmistavat nopean ja täydellisen tyhjennyksen Innovatiivisuutta: kuljettajan istuimelta tapahtuva rajaisten tarkkailu. Rajaismäärän valvontaikkuna valaistuksella Siitä voidaan tehdä johtopäätöksiä puimurin säädön onnistumisesta Mahdollistaa tehopotentiaalin parhaan mahdollisen hyödyntämisen QUANTIMETER mittaa. QUANTIMETER kertoo jatkuvasti tonnia/hehtaari ja tonnia/tunti arvot. Puintitehon mittaus toimii kasvikohtaisesti. Sadon kosteutta mitataan jatkuvasti ja sitä voidaan tarkkailla CEBIS terminaalista. Sadon määrän mittauksessa valokenno mittaa viljaelevaattorin elevaattoriläppien täyttöastetta. Mm. koneen poikittais- ja pituussuuntainen kallistus vaikuttaa erilaisten korjauskerrointen avulla QUANTIMETERin automaattisesti mittaamaan, tarkkaan sadon määrään. Leveä viljasäiliön tarkistusikkuna Selkeät pinnat viljasäiliössä 48

49 Viljasäiliö QUANTIMETER PROFI CAM PROFI CAM kaikki näkyvissä. Kaikkien TUCANO-mallien viljasäiliön tyhjennysputken päähän voidaan asentaa PROFI CAM. Kun kamera asennetaan juuri tähän kohtaan, voidaan helposti tarkkailla kolmea toimintoa ohjaamoon asennetusta värinäytöstä tai S10 -yksiköstä: Putki käännetty ulos: tyhjennys seurattavissa Putki käännetty sisään: silppurin levityskuvio seurattavissa Putki käännetty sisään: alueen valvonta peruutettaessa ja maantiellä ajettaessa Järjestelmään voidaan liittää yhteensä neljä kameraa ja kameran kuvaa voidaan katsoa sekä värinäytöstä että S10 näytöstä ohjaamossa. CEBIS peruutuskamera. Olkikuomuun asennettu peruutuskamera tuo kuvan suoraan CEBIS-näyttöön. Kun puimuria peruutetaan, kytkeytyy kamera automaattisesti päälle. CEBIS peruutuskamera CEBIS peruutuskameran kuva PROFI CAM kuvaa lisänäytöllä 49

50 Lyhyt silppu, leveä levitys: pelto on valmis. 1 Kiinteä vastaterä 2 Silppurin akseli 3 Terät 4 Irrotettavat hankauslistat 5 Säädettävät vastaterät Lyhyt ja hyvin levitetty silppu. SPECIAL CUT. Kohlimilta tuleva olki silputaan silppurissa hyvin lyhyeksi, säädetylle työleveydelle. Seulastolta tulevat akanat levittyvät HD-levittimen avulla tasaisesti pellon pinnalle - levitysleveys on helposti säädettävissä. Kaikkiin TUCANO-malleihin on saatavissa SPECIAL CUT olkisilppuri STANDARD CUT silppurin tilalle. Silppuri kytketään sähköhydraulisesti päälle ja pois päältä anturin avulla, kun olkien ohjauslevy on käännetty. SPECIAL CUT -silppurissa on 30% enemmän teriä. 68 kpl 5-kohlimisessa malleissa (430 / 420 / 320), 80 kpl 6-kohlimisissa malleissa (450 / 440 / 340). Optimoitu muotoilu varmistaa tasaisen olkien virtauksen silppurin lävitse. Näin saavutetaan varma silpun levitys vähäisellä voiman tarpeella. 50

51 Olkien käsittely Levitys koko työleveydelle: ACTIVE SPREADER (TUCANO 450 / 440 / 340). Mitä suurempi olkimäärä ja leikkuupöydän leveys, sitä tarkemmin ja tasaisemmin on olki levitettävä. CLAAS'in ACTIVE SPREADER tarjoaa sinulle oikean ratkaisun. Silputtu olki putoaa kahdelle vastakkain pyörivälle levityslautaselle, jotka levittävät sen tasaisesti jopa 9,3 metrin työleveydelle. Levityssuunta on kätevästi valittavissa ohjaamosta. TUCANO varmistaa näin tehokkaan olkien leviämisen vähäisellä voimantarpeella. Sekä ACTIVE SPREADER että myös SPECIAL CUT ovat tässä teholuokassa ainutlaatuisia ja asettavat TUCANO'n ylemmän keskiluokan huipulle. HD-akanalevitin. Monia etuja: Hellävarainen olkien käsittely. Pitkät oljet: hellävaraisen puinnin ja erottelun ansiosta olkien rakenne säilyy alkuperäisenä ja on ihanteellinen eläinten alusiksi. Kun silppuri on pois käytöstä, jää karho kuohkeaksi ja kerrosmaiseksi. Olki kuivuu nopeasti, jolloin paaleista tulee tiiviit ja säännölliset. Soveltuu maissin ja viljan akanoiden levitykseen ei muutoksia Pitkäikäiset HD-komponentit Erinomainen levitystasaisuus Varma akanoiden syöttö kaikissa olosuhteissa Puhaltimen ilmavirtaus ei vaikuta levitykseen Optimoitu käsiksi pääsy seulastoon, kun akanalevittimet käännetään alas Karhottimet levityslevyn päällä Karhottimet ACTIVE SPREADER:in päällä Olkisilppurin sähköhydraulinen päälle kytkentä 51

52 CLAAS POWER SYSTEMS. Optimoitu voimansiirto takaa enimmän tehoa käyttöön: CPS. CLAAS koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen, luotettavuuteen ja yhä parempaan taloudellisuuteen. Se koskee tietenkin CLAAS-puimureiden kaikkia rakenteita. Voimansiirrolla on kuitenkin erityinen merkitys. Siihen kuuluu paljon muutakin kuin vahva moottori. CLAAS POWER SYSTEMS järjestelmän avulla CLAAS yhdistää parhaat komponentit voimansiirtojärjestelmäksi, joka hakee vertaistaan. Suurin teho aina, missä sitä tarvitaan. Ihanteellisesti mitoitettu muun järjestelmän kanssa. Säästää polttoainetta ja maksaa itsensä nopeasti takaisin. TUCANO-puimurin kohdalla tämä tarkoittaa: yli 75 vuoden puimurikokemuksen perusteella on valmistettu paras CLAASin koskaan tekemä voimansiirtojärjestelmä. Parhaan työtuloksen saavuttamiseksi. Enemmän teknisiä innovaatioita ja ainutlaatuisia hienouksia: varmistavat luotettavuuden myös vaikeissa olosuhteissa. TUCANO on siihen valmis. 52

53 CLAAS POWER SYSTEMS 53

54 Uusi Lisää taloudellista moottoritehoa. Jopa 650 litran polttoainesäiliö. TUCANO-puimurissa on kolme akkua: kahta käytetään 24 V moottorielektroniikkaa varten ja yhtä 12 V ohjauselektroniikkaa varten. 54

55 Moottori Voimansiirto Voiman ja kestävyyden suhteen ei kompromisseja. Tehokkaampi jäähdytysjärjestelmä automaattisella pölyn imuroinnilla. TUCANO'n 7,7 litran suurtehomoottori täyttää Tier 4 pakokaasunormin vaatimukset moottoriin asennetun jälkikäsittelyjärjestelmän ja jäähdytetyn pakokaasujen kierrätysjärjestelmän (EGR: Exhaust Gas Recirculation) ansiosta. Lisäksi on kaikkien TUCANO-mallien moottoritehoja lisätty. Typpioksidien puhdistus SCR- ja EGR-järjestelmillä. TUCANO'ssa on tehokas, yhteinen moottorin, hydrauliikan ja ilmastointilaitteen jäähdytysjärjestelmä. Jäähdytystehoa on tehokkaasti voitu lisätä lisäämällä jäähdytyskennoston kokoa. Automaattinen pölyn poisto varmistaa jatkuvan hydraulisesti pyörivän jäähdyttimen imuverkon puhdistuksen ja se takaa parhaimman jäähdytystehon. Jäähdytyskennoston likaantuminen vähenee selvästi. UUTTA: Imuilman otto ja ilmansuodatin. Mercedes-Benz -moottorit TUCANO-malleissa täyttävät tämän normin vaatimukset SCR-teknologialla (SCR: Selective Catalytic Reduction). Järjestelmä muuntaa pakokaasussa olevan typpioksidin puhtaaksi typeksi ja vedeksi. Tähän tarvittava urealiuos kuljetetaan mukana 57 l:n säiliössä. Typpioksidien määrää vähennetään lisäksi jäähdytetyn pakokaasujen kierrätysjärjestelmän (EGR) avulla. Moottorin imuilma otetaan uudessa TUCANO-puimurissa pyörivän imuverkon jälkeen. Hyvästä esisuodatuksesta johtuen, pääsee ilmansuodattimiin vähemmän roskia. Suodattimien tilavuutta on uudessa moottorissa suurennettu merkittävästi. Nämä parannukset mahdollistavat merkittävän muutoksen huoltoväleihin ja lyhentävät huoltoaikoja selvästi. Lisätietoja osoitteessa: tucano claas.com 55

56 Uusi Lisää voimaa kaikissa olosuhteissa. UUTTA: 4-TRAC neliveto. TUCANO-puimurin hydrostaattista ajovoimansiirtoa voidaan helposti ohjata monitoimikahvalla: ilman kytkintä ja vaihteiden vaihtamista. Tämä käyttömukavuus vaikuttaa puintitehoon lisäävästi: nopeampina käännöksinä ja ajonopeuden optimoituna sovituksena vaihtelevien puintiolosuhteiden mukaan. Oma Extra-Power-lisävarusteesi: 4-veto. Yksinkertaisella napin painalluksella TUCANO puimurin koko voima on käytettävissä ja se varmistaa ajon vaikeimmissakin olosuhteissa. Neliveto on luotettava ja huoltovapaa. UUTTA: 30% lisää vetovoimaa vetävän taka-akselin ansiosta. Uudessa vetävässä taka-akselissa on kaksi keskelle asennettua hydraulimoottoria. Moottorit ovat integroidut akseliin ja ominaista niille on merkittävästi korkeampi hyötysuhde. Integroidun rakenteen ansiosta on letkujen määrää voitu vähentää akselin päällä. Niiden päälle kerääntyy vähemmän likaa kosteissa olosuhteissa ja voimansiirron vaurioitumisen vaara vähenee. UUTTA: Taka-akseliin suurempikokoiset renkaat. Pidon lisäämiseksi vaikeissa olosuhteissa ja pintapaineen pienentämiseksi on saatavissa 600/65 R 28 tai VF 620/70 R 26 rengasvarustus (TUCANO 450 ja 440 -malleihin). Nämä molemmat rengasvarustukset voidaan yhdistää 800 mm leveän eturenkaan kanssa. 56

57 Neliveto Keskusvoitelujärjestelmä UUTTA: Keskusvoitelujärjestelmä. Keskusvoitelujärjestelmä voitelee lähes kaikki voitelukohdat automaattisesti, tarpeen mukaan. Kerran tehtävä voitelukohtien ja välien asetus riittää. Päinvastoin kuin käsin tehtävä yksittäisten kohtien voitelu, tapahtuu voitelu keskeisesti sijoitetusta voiteluainesäiliöstä. Laitteiston etuja: Kaikkien voitelukohtien varma ja säädelty voitelu käytön aikana Tappien ja laakerien pidempi käyttöikä Pienemmästä voiteluaineen kulutuksesta ja vähäisemmästä kulumisesta aiheutuva kustannusten säästö Huoltotarpeen vähentyminen 57

58 Riittävä pito. Rengasteknologia suojaa pellon pintaa. Etuja käyttäjälle: Teknologia on CLAASin ja hyvin tunnettujen rengasvalmistajien välisen, yhteistyön tulos. Renkaat parantavat ajo-ominaisuuksia tiellä. Merkittävästi suurennetun kosketuspintansa ansiosta pito paranee ja luisto sekä polttoaineen kulutus vähenevät. Alhaisemmat rengaspaineet vähentävät pellon pinnan tiivistymistä ja pitemmän päälle pellon pinnan rakenne paranee. Vähentynyt kuljetusleveys mutta suurentunut kosketuspinta. 58

59 Renkaat Huolto Vakiorenkaat CerexBib cm 2 2,4 bar cm 2 1,6 bar 800/70 R 32 / kg IF 800/70 R 32 / kg Rengaskoko Vakiorenkaat MICHELIN CerexBib 680/85 R 32 1 bar 2,9 1,8 800/65 R 32 bar 2,4 1,6 Rengaskoko Vakiorenkaat SVT CHO Continental 800/65 R 32 bar 2,4 1,6 Lukuja ja tietoja: 0,6-1,1 bar alhaisemmat rengaspaineet mahdollisia täydellä vetoteholla verrattuna samankokoisiin vakiorenkaisiin - se vastaa 35 % paineen vähennystä Renkaiden kosketuspinta vastaa kahta kokoa suurempien vakiorenkaiden kosketuspintaa. Kosketuspinta on 22 % suurempi vakiorenkaisiin verrattuna, vastaavalla kuljetusleveydellä Etuakselin renkaita: 800/70 R 32 ja 680/85 R 32, takaakselin renkaita: 620/70 R 26 ja 520/80 R 26 Huolto. Ei sen tarvitse olla vaikeaa. Helposti avattava jäähdytintila, nopea puhdistus Suurikokoiset sivusuojukset varmistavat esteettömän käsiksi pääsyn Helppo nousu moottoritilaan ja muihin huoltokohteisiin siirrettävien tikkaiden ansiosta Täysin ylös nostettava olkikuomu. Paineilmajärjestelmä saatavissa Keskitetty voitelu Säilytyslokero esim. työkaluille Pitkät huoltovälit Oikea kylki Vasen kylki 59

60 Me teemme huollot. Sinä hyödyt siitä. Paras ammattitaito. Maailmanlaajuisesti CLAAS jälleenmyyjien korjaamot kuuluvat tehokkaimmin toimiviin yrityksiin. Asentajilla on laaja koulutus ja hyvä ammattitaito ja heillä on käytettävissään erikois- ja vianetsintävarusteet. CLAAS-huollon toiminta on korkealuokkaista ja täyttää odotuksesi mitä osaamiseen ja luotettavuuteen tulee. CLAAS ORIGINAL. Koneen pitkän käyttöiän puolesta. Maailmanlaajuisesti CLAAS jälleenmyyjien First CLAAS -ryhmät varmistavat kellon ympäri toimivan varaosapalvelun ja luotettavan huollon. Ryhmät ja asentajat ovat aina valmiina tiedoillaan, kokemuksellaan ja määrätietoisuudellaan sinua ja konettasi varten asettamaan korkealuokkaiset ja pitkäikäiset CLAAS ORIGINAL varaosat sinun käyttöösi. Olemme siellä missä sinäkin. Keskeisesti sijaitsevat varaosakeskukset toimittavat alkuperäiset CLAAS-osat kaikkialle maailmaan. Laaja CLAASjälleenmyyjien verkosto maailmassa varmistaa, että saavutat päämääräsi lyhyessä ajassa, missä tahansa oletkin. Ajattele taloudellisesti, varmista jatkuvuus. Kasvavat kustannuspaineet ja tiukat aikataulut käyttökauden aikana vaativat sinulta toimenpiteitä, joiden avulla varmistetaan koneesi toimintakyky - paljon pidempään kuin 12 ensimmäisen takuukuukauden aikana. CLAAS tarjoaa tästä syystä henkilökohtaisia ja helposti laskelmoitavia huoltotuotteita, jotka varmistavat luotettavuuden ja tehokkuuden. TELEMATICS. GPRS- ja Internet-verkkojen kautta asentajamme pääsevät TELEMATICS:in avulla suoraan käsiksi kaikkiin CLAAS-koneesi suoritus- ja elektroniikkatietoihin. Ongelmaan voidaan saada ratkaisu etäkäytöllä, jolloin seisonta-aikoja voidaan lyhentää. 60
