1 Kommunikointiyksikkö WTT56.. Kommunikointiyksikkö WTT56.. vastaanottaa ja käsittelee tietoja lämpömäärälaskureilta sekä lämpöenergia- ja vesimittareista radiotaajuusverkossa. Korkeintaan 500 mittauslaitteen tietojen tallennus Jokainen kommunikointiyksikkö tallentaa koko järjestelmän kaikki laitetiedot (MESHjärjestelmä) Turvallinen tietoverkko: AES 128 -salaus, kirjautuminen ja salasana Kommunikointiyksikkö on paristokäyttöinen Building Technologies

2 Käyttö Kommunikointiyksikkö WTT561-AA1100 on osa M-Bus-väylää ja radioverkkoa. Kommunikointiyksikkö vastaanottaa mittauslaitteiden radiosanomia ja tallentaa ne paikallisesti. WTT56.. voidaan lukea paikallisesti M-Bus-väylän tai USB:n kautta tai etänä gatewayn kautta. Toiminnot Tiedonsiirto Korkeintaan 12 kommunikointiyksikköa voivat viestiä verkossa keskenään ja vaihtaa tietoja keskenään (MESH-järjestelmä). Radioverkossa voi olla näin enintään 500 mittauslaitetta. Näin jokaiseen kommunikointiyksikköön tallennetaan koko verkon kaikki laitetiedot. Tietoturva Kommunikointiyksiköiden välinen viestintä voidaan salata käyttämällä AES128-salausta. Tämä salaus voidaan luoda ja aktivoida ACT26-ohjelmiston avulla. Samanaikaisesti jokainen verkko voidaan suojata käyttäjätunnuksella ja salasanalla. M-Bus-liitäntä Kommunikointiyksikkö on varustettu M-Bus-liitännällä, jonka kautta se voidaan liittää M-Busjärjestelmään. Samanaikaisesti liitäntä mahdollistaa paikallisen tietojen lukemisen tai verkon parametroinnin paikan päällä. USB-sovittimen liitäntä Kommunikointiyksikkö on varustettu 12-napaisella liittimellä, johon voidaan liittää ulkoinen USB-sovitin RNNPH Tämän sovittimen kautta voidaan lukea verkkoa paikallisesti ja päivittää kommunikointiyksikkö. IrDA-liitäntä IrDA-liitännän kautta yksittäisiä mittareita voidaan lisätä, lukea tai poistaa. Jos kommunikointiyksikkö vaihdetaan uuteen, voidaan kaikki tiedot siirtää uuteen kommunikointiyksikköön. Kummassakaan tapauksessa ei tarvita työkalua tai ohjelmistoa. Rajoitukset Yhdistetyissä lämmitys-/jäähdytysmittareissa voi olla kussakin yksi tunnistenumero lämmitykselle ja yksi jäähdytykselle. Tässä tapauksessa mittari käsitellään kommunikointiyksikkössa 2 erillisenä mittarina. 2 / 8 Building Technologies

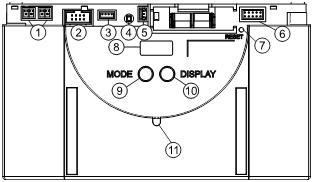

3 Tekniikka Kommunikointiyksikkö koostuu kahdesta osasta: seinään asennettavasta yläosasta, jossa on kansi, ja irrotettavasta alaosasta. (1) Yläosa seinäasennukseen (2) Kansi (3) Alaosa Yläosa (1) käsittää ainoastaan pääpariston. Alaosa (3) käsittää käyttölaitteiston. Alaosan rakenne 1. Laajennusmoduulin liitin 2. Liitin M-Bus-väylän huoltoliitäntä 3. Liitin jännitteensyötölle DC 3,6 V 4. Verkkojännitteen LED (palaa vain sähköverkkosyötön yhteydessä) 5. Liitin varaparistolle DC 3,6 V 6. Huoltoliitin 7. Resetointipainike (upotettu) 8. Näyttö 9. Käyttötavan painike (MODE, punainen) 10. Näytönvaihtopainike (DISPLAY, sininen) 11. IrDA-liitäntä (optinen) Varaparisto Kommunikointiyksikkö on suojattu hetkellisen syöttöjännitteen katkon varalta varaparistolla, esim. pääpariston vaihdon yhteydessä. M-Bus-liitäntä Jokaisessa kommunikointiyksikössä M-Bus voidaan liittää pysyvästi (kiinteä asennus) käyttämällä liitintä (1). Liitin kuuluu toimitukseen. Lyhytaikaista liitäntää varten (esim. huolto) on käytettävissä ylimääräinen liitin (2). fi Building Technologies 3 / 8

4 Näyttö Kommunikointiyksikkö WTT56.. on varustettu LCD-näytöllä, jolta voidaan lukea erilaisia parametrejä ja virhekoodeja. LCD Tyyppikatsaus Käytettävissä ovat seuraavat tuotteet: Tyyppi Artikkelinumero Tunnus WTT561-AA1100 S55563-F137 Kommunikointiyksikkö paristolla Toimituksen sisältö Toimitukseen kuuluu monikielinen asennusohje sekä kiinnitystarvikkeet, M-Bus-liitin, sinetti ja resetointityökalu. Lisävarusteet Tyyppi Artikkelinumero Tunnus WTZ.BAT JXF:WTZ.BAT Pääparisto laitteelle WTT.. FBCRAA/KS JXF:FBCRAA/KS Varaparisto laitteelle WTT... Ohjelmointivarusteet Tyyppi Artikkelinumero Tunnus RNNPH JXF:RNNPH USB-sovitin WFZ.MBM-USB JXF:WFZ.MBM-USB M-Bus-ohjelmointisovitin (M-Bus) ACT26 JXF:ACT26 Käyttöönotto- ja huolto-ohjelmisto Laiteyhdistelmät Kommunikointiyksikkö WTT56.. on yhteensopiva seuraavien tuotteiden kanssa: Tyyppi WTT16 WTT WTX16 WTX WTX16.GSM WTX16.IP WTX16.MOD-1 Tunnus Kommunikointiyksiköt (edeltäjäversiot) Etäluentayksiköt (edeltäjäversiot) Tuotedokumentaatio Käytössä oleva tuotedokumantaatio Aihe Otsikko Dokumentti Asennusohje Kommunikointiyksikkö WTT56.. A6V Käyttöönotto ja käyttö Kommunikointiyksikkö WTT56.. A6V / 8 Building Technologies

5 Asennusohje tuotteen yhteydessä. Perusteelliset käyttö- ja käyttöönotto-ohjeet on ladattavissa internetistä ( Download Center): Kielet Asennusohjeet sekä käyttö- ja käyttöönotto-ohjeet käsittävät seuraavat kielivaihtoehdot: bulgaria, saksa, englanti, suomi, ranska, kreikka, italia, kroatia, liettua, hollanti, norja, puola, slovakki, sloveeni, espanja, tšekki, turkki ja unkari. Ohjeita Käyttöönotto Käyttöönotto- ja huolto-ohjelmisto Päivitysten lataamiseen, mittaritietojen lukemiseen tai verkon parametrointiin tarvitaan ACT26-ohjelmisto. Aseta paristo Kommunikointiyksikön pääparisto ei ole turvallisuussyistä asennettuna toimituksen aikana. Kun pääparisto kytketään, kommunikointiyksikkö aloittaa pariston käyttöiän laskennan. Huolto Pariston vaihto Pääparistoa vaihdettaessa varaparistoa ei saa poistaa. Muuten seurauksena on tietojen katoaminen! Hävittäminen Laite lasketaan eurooppalaisen määräyksen 2012/19/EU mukaan elektroniikkaromuksi eikä sitä sen vuoksi saa hävittää sekajätteen mukana. Hävitä laite sille määrättyjen kanavien kautta. Huomioi paikallinen ja voimassaoleva lainsäädäntö. Hävitä käytetyt paristot niille tarkoitettuihin keräyspisteisiin. Takuu Käyttöön liittyvät tekniset tiedot taataan vain luvussa "Laiteyhdistelmät" lueteltujen tuotteiden kanssa. Käyttö muiden kuin laitteiden kanssa mitätöi in antaman takuun kokonaisuudessaan. fi Building Technologies 5 / 8

6 Tekniset tiedot Pääparisto Pariston tyyppi Paristojännite Pariston kestoaika Varaparisto Pariston tyyppi Paristojännite Pariston kestoaika Näyttö Näyttötapa Litiumparisto LSH20 (vaihdettavissa) 3,6 V Väh. 5 vuotta Litiumparisto LS14500 (vaihdettavissa) 3,6 V Väh. 10 vuotta LCD Liitännät Optinen liitäntä Rakenne Perustuu standardiin EN Loki M-Bus-liitäntä Virranotto 1 M-Bus-kuorma Osoitteet Baudinopeus Suur. sallittu lukutiheys Standardin EN /-3 mukaisesti Ensi- tai toissijainen 300, 2400 tai 9600 baudia Tyypillisesti 2 kertaa päivässä Protokolla Standardin EN /-3, EN mukaisesti Radio AMR Taajuus 868,3 MHz, jossa 1 % toimintajakso Standardit Tiedon siirto standardin EN mukaisesti Lähetysteho, ominainen 12 dbm Suojaluokka ja kotelointiluokka Laitesuojausluokitus Kotelon suojaluokka III EN mukaan IP20 EN mukaan Ympäristöolosuhteet Käyttö EN Kuljetus EN Varastointi EN Lämpötila C C C Kosteus <93% suht. kost. <93% suht. kost. <93% suht. kost. Mekaaniset olosuhteet 3M3 2M2 1M2 Kork. käyttökorkeus Väh. 700 hpa, vastaa kork m merenpinnan yläpuolella Standardit, direktiivit ja hyväksynnät Tuotestandardi Tietotekniset laitteet EU-vaatimustenmukaisuus (CE) *) Ympäristöystävällisyys Tuotteen ympäristöselvitys A6V *) sisältää tiedot ympäristöystävälliseen tuotesuunnitteluun ja arviointiin (RoHS-direktiivi, aineen koostumus, pakkaus, ympäristöhyödyt, hävitys). Ulkoiset ominaisuudet Mitat 200 x 200 x 57,1 mm (katso mittakuvat) Kotelon materiaali PC+ABS Kotelon väri RAL 9016 Paino 810 g *) Asiakirjat löytyvät osoitteesta 6 / 8 Building Technologies

7 Mittakuvat Mitat [mm] fi Building Technologies 7 / 8

8 Osakeyhtiö Building Technologies Tarvonsalmenkatu ESPOO Osakeyhtiö 2015 Valmistaja pidättää oikeuden toimitusmahdollisuuksiin ja teknisiin muutoksiin Puh Asiakirja-ID Numero
