PESOLAN TUULIVOIMA- HANKE, SOINI MELUMALLINNUS

Transkriptio

1 Vastaanottaja Suomen Hyötytuuli Oy Asiakirjatyyppi Raportti Päivämäärä Viite PESOLAN TUULIVOIMA- HANKE, SOINI MELUMALLINNUS

2 PESOLAN TUULIVOIMA-HANKE, SOINI MELUMALLINNUS Päivämäärä Laatija Tarkastaja Janne Ristolainen, Ville Virtanen Miia Nurminen-Piirainen Meluselvitys tuulivoimalaitoshankkeen osayleiskaavaa ja lupa-asioita varten Sisältää Maanmittauslaitoksen Maastotietokannan 10/2015 aineistoa. _ Viite Ramboll Niemenkatu LAHTI T F

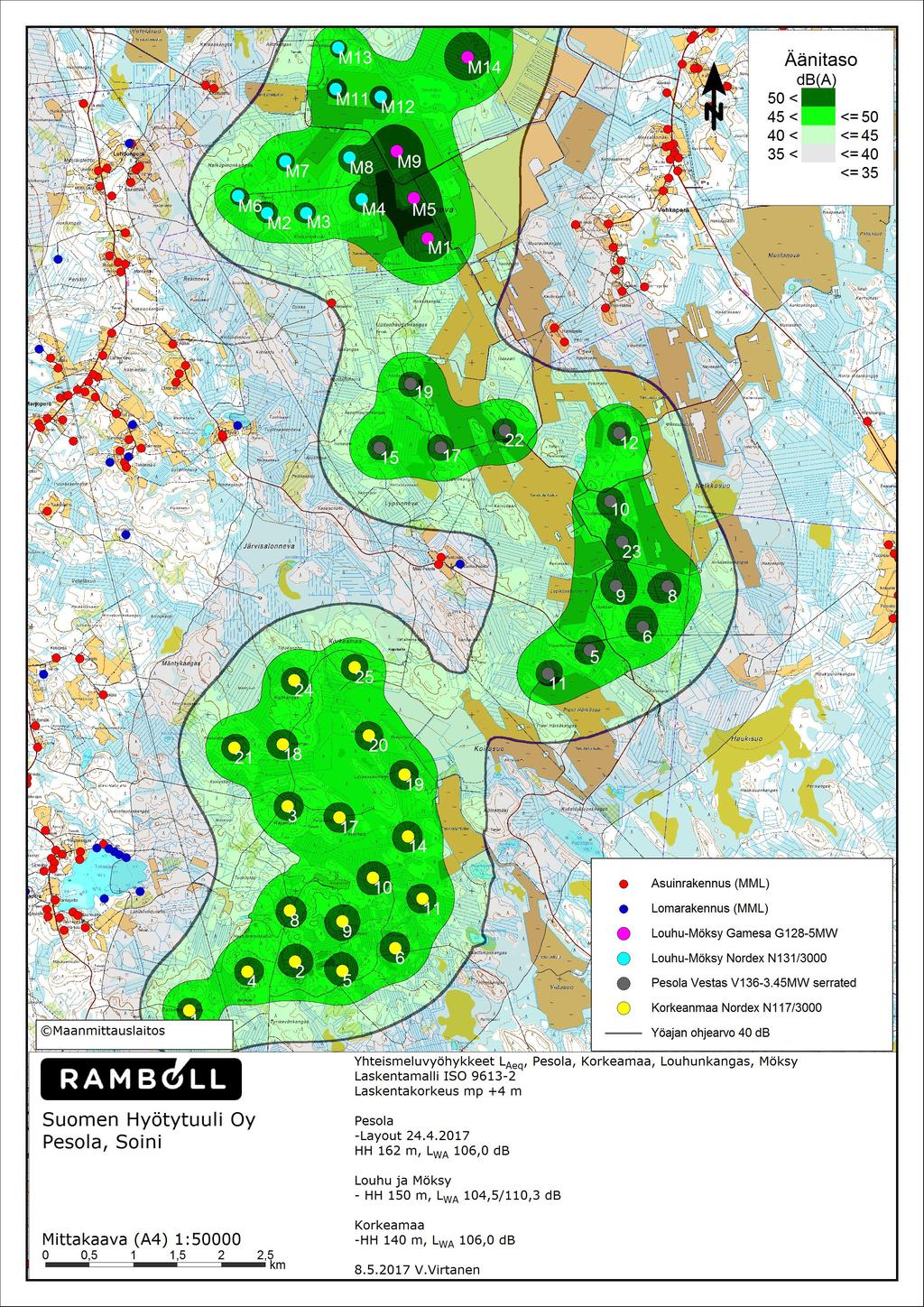

3 MELUMALLINNUS SISÄLTÖ 1. YLEISTÄ 1 2. MELUN OHJEARVOT Valtioneuvoston asetus tuulivoimaloiden ulkomelutason ohjearvoista Asumisterveysasetuksen melutason toimenpiderajat asuntojen sisätiloissa 2 3. MELUMALLINNUKSEN TIEDOT Melunlaskentaohjelma ja laskentamalli Melulaskenta Maastomalli ja rakennustiedot Tuulivoimalatiedot Pienitaajuinen melu Häiritsevyyskorjaukset 5 4. TULOKSET JA JOHTOPÄÄTÖKSET Mallinnuksen tulokset Tuulivoiman melutasot verrattuna Vna 1107/2015 ulkomelun ohjearvoihin Pienitaajuinen melu Alueen yleiset tuuliolosuhteet ja niiden vaikutus melutasojen esiintyvyyteen 8 LIITTEET Liite 1 Liite 2 Liite 3 Meluvyöhykekartta, Pesolan tuulivoimalaitokset Meluvyöhykekartta, Pesolan tuulivoimalaitokset, Louhunkankaan ja Möksyn tuulivoimalaitokset sekä Korkeamaan tuulivoimalaitokset Melulaskennan lähtötiedot ja tuulivoimaloiden tiedot

4 MELUMALLINNUS 1 1. YLEISTÄ Suomen Hyötytuuli Oy suunnittelee tuulivoimapuistoa Soinin kunnan Pesolan alueelle. Meluvaikutuksia on tarkasteltu valmistuneessa Pesolan (Suomen Hyötytuuli Oy) ja Korkeanmaan (SABA Tuuli Oy Ab) tuulivoimahankkeiden ympäristövaikutusten arvioinnin yhteydessä sekä kaavaehdotuksen yhteydessä.. Tämän työn tarkoituksena on päivittää selvitys vastaamaan nykyisen kaavaehdotuksen mukaista suunnitelmaa. Melumallinnus tehtiin Ympäristöministeriön hallinnon ohjeita 2/2014 Tuulivoimaloiden melun mallintaminen raportin mukaisesti. Koska kyseessä on kaavoitusta varten tehty selvitys, on meluvyöhykkeiden sekä reseptoripistekohtaisessa mallinnuksessa käytetty laskentamallia ISO Pientaajuisen melun tarkastelu tehtiin erillislaskentana YM:n ohjeen 2/2014 menetelmän mukaisesti. Työ on tehty Suomen Hyötytuuli Oy:n toimeksiannosta. Ramboll Finland Oy:ssä kaavahankkeen projektipäällikkönä toimii Miia Nurminen-Piirainen. Melumallinnuksen ja raportoinnin ovat tehneet ins.(amk) Arttu Ruhanen, ins.(amk) Janne Ristolainen ja ins.(amk) Ville Virtanen. Tilaajan puolelta yhteyshenkilönä oli Johanna Virtanen. 2. MELUN OHJEARVOT 2.1 Valtioneuvoston asetus tuulivoimaloiden ulkomelutason ohjearvoista Valtioneuvoston asetuksessa 1107/2015 (voimaantulopäivä ) on annettu tuulivoimaloiden ulkomelutason ohjearvot. Ohjearvot on annettu absoluuttisina lukuarvoina, joissa ei huomioida taustamelua. Asetusta sovelletaan maankäyttö- ja rakennusalan mukaisessa maankäytön ja rakentamisen suunnittelussa, lupamenettelyissä ja valvonnassa sekä ympäristönsuojelulain mukaisessa lupamenettelyssä ja valvonnassa. Tuulivoimalan toiminnasta aiheutuvan melupäästön takuuarvon perusteella määritelty laskennallinen melutaso ja valvonnan yhteydessä mitattu melutason eivät saa ulkona ylittää melulle altistuvalla alueella melun A-taajuuspainotetun keskiäänitason (ekvivalenttitason L Aeq ) ohjearvoja taulukossa 1 esitetyn mukaisesti. Taulukko 1. Valtioneuvoston asetuksen mukaiset tuulivoimaloiden ulkomelutason ohjearvot Ulkomelutason L Aeq päivällä klo 7-22 Ulkomelutason L Aeq yöllä klo 22-7 Pysyvä asutus 45 db 40 db Loma-asutus 45 db 40 db Hoitolaitokset 45 db 40 db Oppilaitokset 45 db - Virkistysalueet 45 db - Leirintäalueet 45 db 40 db Kansallispuistot 40 db 40 db Elinympäristöön vaikuttavaa toimintaa suunniteltaessa ja järjestettäessä sekä tällaista toimintaa harjoitettaessa huomioon otettavista sisämelutasoista säädetään terveydensuojelulaissa (763/1994) ja sen nojalla annetuissa säännöksissä. Valvonnan yhteydessä saatuun mittaustulokseen tehdään 5 db lisäys, mikäli tuulivoimalan melu on impulssimaista tai kapeakaistaista altistuvalla alueella.

5 MELUMALLINNUS Asumisterveysasetuksen melutason toimenpiderajat asuntojen sisätiloissa Sosiaali- ja terveysministeriön annetussa asetuksessa 545/2015 (voimaantulopäivä ) on annettu toimenpiderajoja asuntojen ja muiden oleskelutilojen sisämelulle (ns. asumisterveysasetus). Asetus korvaa aiemmin käytössä olleen asumisterveysohjeen (STM oppaita 2003:1). Asuinhuoneistojen asuinhuoneisiin (paitsi keittiö ja muut tilat) toimenpiderajoiksi on annettu päiväajan keskiäänitasolle L Aeq db ja yöajan keskiäänitasolle L Aeq db. Selvästi taustamelusta erottuvalle melulle, joka voi aiheuttaa unihäiriötä, on toimenpiderajana nukkumiseen käytettävissä tiloissa yöaikaan (klo 22-7) yhden tunnin keskiäänitaso L Aeq,1h 25 db. Lisäksi on huomioitava melun erityisominaisuudet eli mahdolliset kapeakaistaisuus- ja impulssimaisuuskorjaukset. Asetus sisältää toimenpiderajat pienitaajuiselle melulle, jotka on annettu taajuuspainottamattomina tunnin keskiäänitasoina L eq,1h. Taulukko 2. Yöaikaisen pienitaajuisen sisämelun toimenpiderajat terssikaistoittain (Asumisterveysasetus). Päiväaikana sallitaan 5 db suurempia arvoja. Kaista / Hz L Leq, 1h / db , Valtioneuvoston asetuksessa velvoitetaan noudattamaan sisätilojen melun osalta Asumisterveysasetuksessa annettuja sisätilojen melun toimenpiderajoja. Tuulivoimarakentamisen suunnitteluohjeen (4/2012) mukaisesti ulkomelun ohjearvoilla pyritään varmistamaan sisämelun osalta suunnitteluohjearvojen täyttyminen. Asumisterveysasetus ei tuo muutoksia mallinnusmenettelyihin tai -tarpeisiin, jotka tehdään YM:n ohjeistuksen mukaisesti. 3. MELUMALLINNUKSEN TIEDOT 3.1 Melunlaskentaohjelma ja laskentamalli Melumallinnukset on tehty SoundPlan 7.4 -melulaskentaohjelmalla ja siihen sisältyvää ISO melulaskentamallia käyttäen. SoundPlan -melulaskentaohjelmistosta saa lisätietoa internet-sivustolta. Malli huomioi kolmiulotteisessa laskennassa mm. maastonmuodot sekä etäisyysvaimentumisen, ilman ääniabsorption, esteet, heijastukset ja maanpinnan absorptio-ominaisuudet. ISO mallissa tuulen nopeutta tai suuntaa ei voida varioida, vaan laskentamallissa on oletuksena lievä myötätuuli melulähteestä laskentapisteeseen päin. 3.2 Melulaskenta Melulaskennat tehtiin Ympäristöministeriön hallinnon ohjeita 2/2014 Tuulivoimaloiden melun mallintaminen raportin mukaisilla laskentaparametreilla ja -menetelmillä. Meluvyöhykelaskennat on tehty laskentapisteverkkoon ja ohjelma interpoloi melutasot laskentapisteiden välisille alueille. Lisäksi tehtiin reseptoripistekohtaisia laskentoja lähimpien asuin- ja lomarakennusten kohdalla (kuva 1). Reseptoripisteiden tuloksista käy ilmi tarkat keskiäänitasot (L Aeq ) kyseisten rakennusten kohdalla.

6 MELUMALLINNUS 3 Taulukko 3. Tuulivoimamelun meluvyöhykelaskennassa käytetyt parametrit Laskentamalli ISO Laskentaverkko 20 x 20 m välein 4 m korkeudella pinnasta Laskentaetäisyys max 5000 m melulähteestä Heijastusten lukumäärä 3 Maanpinnan absorptio - maanpinnan vaikutuskerroin maa-alueella 0,4 (akustisesti puolikova) - vaikutuskerroin vesialueella 0 (akustisesti kova) Ilman absorptio standardin ISO mukainen Suuntaavuus/vaimentuminen Ympärisäteilevä/vapaa avaruus Sääolosuhteet - ilmanpaine 1013,25 mbar - suhteellinen kosteus 70 % - lämpötila 15 C - meteorologinen korjaus = 0 db (neutraali stabiili sääolosuhde) Esitetyt melutasot ovat suoraan mallinnuksen tuloksia, eikä niihin ole lisätty mitään mahdollisia häiritsevyyskorjauksia. 3.3 Maastomalli ja rakennustiedot Laskennassa käytetty maastomalli on laadittu Maanmittauslaitoksen laserkeilaukseen pohjautuvasta Korkeusmalli 2 m aineistosta, jossa korkeustieto on esitetty 2*2 m ruudukoissa ja 0,3 m korkeusresoluutiolla. Maastomallissa ei huomioitu rakennuksia. Mallissa ei ole huomioitu myöskään metsäkasvillisuutta melua vaimentavana tekijänä. Metsäkasvillisuus (puusto yms.) voi vaimentaa melua, mikäli kasvillisuusvyöhyke on riittävän korkea ja syvyys on suuri. Ympäristömeluarvioinneissa kasvillisuuden vaikutusta ei kuitenkaan pääsääntöisesti oteta huomioon, koska vyöhykkeiden pysyvyydestä ei voida olla varmoja (esim. puuston avohakkuut). Laskentamallien kyvystä huomioida luotettavasti puuston vaikutusta melun etenemiseen ei ole vielä riittävästi tutkittua tietoa. Hankealueella tuulivoimalan perustusten ja kolmen kilometrin etäisyydellä laitoksista sijaitsevien altistuvien kohteiden välinen maanpinnan korkeusero on alle 60 metriä. 3.4 Tuulivoimalatiedot Pesolan voimalaitosten sijainnit perustuvat 2/2017 päivättyyn kaavaehdotukseen. Tuulivoimaloiden napakorkeus on 162 metriä. Mallinnuksessa käytetyn laitosmallin roottorin halkaisija on 136 metriä, joten kokonaiskorkeus on 230 m. Mallinnuksessa käytettiin Vestas V MW laitosmallin tietoja. Laitosmallin melutiedot on saatu Suomen Hyötytuuli Oy:n toimittamasta Vestaksen meludokumentista V MW Third Octaves noise emission, DMS _V01, päivätty Dokumentissa on esitetty äänitehotasot terssikaistoittain taajuusvälillä 6, Hz tuulen nopeuksilla 3-20 m/s (napakorkeudella). Dokumentissa esitetty kokonaisäänitehotaso L WA on 105,5 db (Noise mode 0, blades with serrated trailing edges) tuulen nopeuden ollessa 10 m/s napakorkeudella. Suomen Hyötytuuli Oy:n esityksestä mallinnus tehtiin kuitenkin kokonaisäänitehotasolla L WA 106 db. Melutiedot on esitetty dokumentissa myös eri melumoodeille. Vestas on antanut takuun melupäästöarvoille. Taulukossa 4 esitetyissä tuulivoimalaitoksen koordinaateissa Z-koordinaatti kertoo maaston korkeuden metreissä merenpinnan yläpuolella tuulivoimalan sijaintipaikalla. Mallinnuksessa otettiin huomioon myös viereiset Korkeamaan sekä Louhunkankaan ja Möksyn tuulivoimahankkeet. Korkeamaan hanke huomioitiin kaavaehdotuksen mukaisena päivätyn melumallinnusraportin (Ramboll) perusteella. Korkeamaan tuulivoimalamallina oli Nordex N117/3000, jonka napakorkeus on 140 metriä ja äänitehotaso L WA 106,0 db (taattu arvo). Louhunkankaan ja Möksyn hankkeet huomioitiin tammikuussa 2015 Alajärven kaupunginvaltuuston hyväksymien osayleiskaavojen mukaisesti. Louhunkankaan ja Möksyn tuulivoimaloiden napakorkeutena oli 150 metriä, osa voimalaitoksista oli Nordex N131/3000 (L WA 104,5 db = taattu arvo) ja osa Gamesa G128-5 MW (L WA 110,3 db = L WAd eli mallinnusohjeen takuuarvoa vastaava tunnusarvo). Möksyn alueella on mallinnuksessa Nordex N131/3000 laitoksia 9 kpl ja Gamesa G128-

7 MELUMALLINNUS 4 5 MW laitoksia 7 kpl. Pesolaa lähinnä olevien tuulivoimalaitosten sijainnit on esitetty liitteen 2 melukuvassa. Taulukko 4. Pesolan tuulivoimalaitosten koordinaatit (ETRS-TM35FIN) Tunnus X Y Z Pienitaajuinen melu Pienitaajuisen melun tarkastelu tehtiin YM:n ohjeessa 2/2014 esitetyn mukaisesti. Melupäästötietona on käytetty edellä mainituista laitoksista 1/3-oktaavikaistatietoja. Taajuuspainottamattomien terssikaistakohtaisten ulkomelutason laskenta tehtiin neljään reseptoripisteeseen. Rakennusten sisälle aiheutuvia pientaajuisia melutasoja arvioitiin DSO 1284 laskentamenetelmässä esitettyjen asuintalon julkisivun ilmaääneneristävyysarvojen avulla. Reseptoripisteet on esitetty kuvassa 1. Kuvassa vakituiset asuintalot on merkitty punaisella ympyrällä ja loma-asunnot sinisellä ympyrällä.

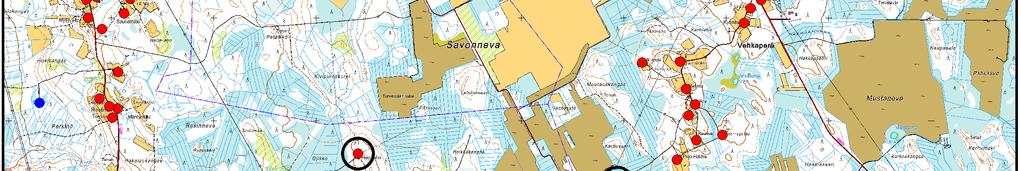

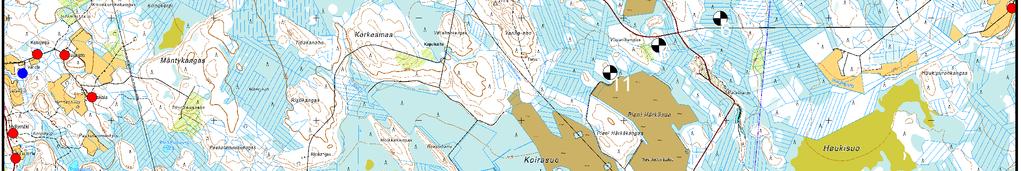

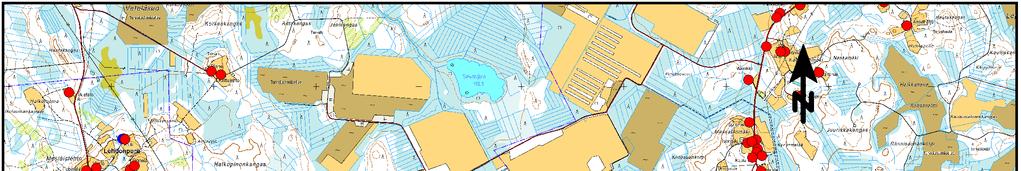

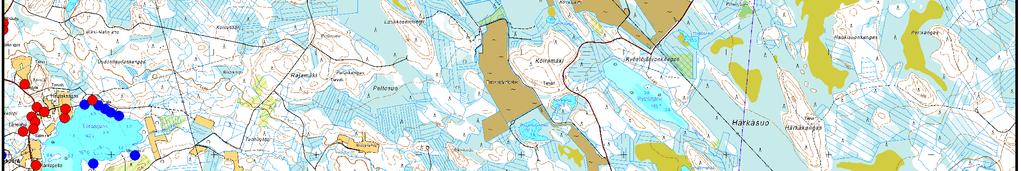

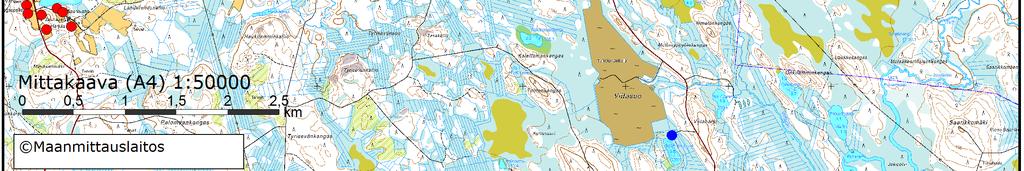

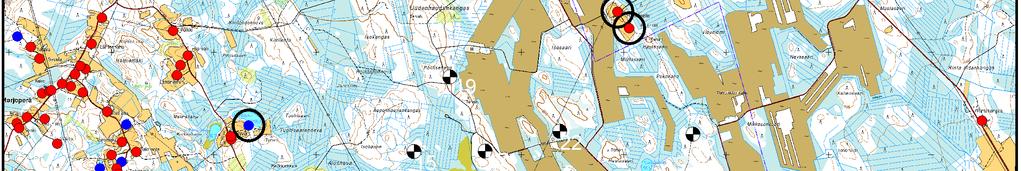

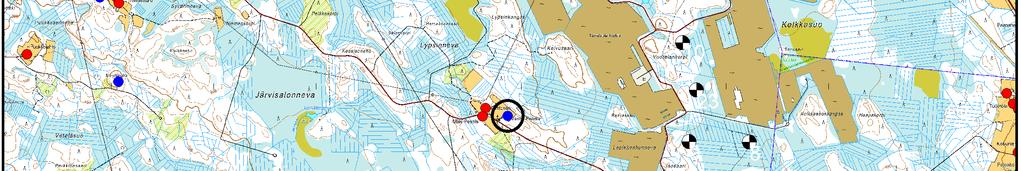

8 MELUMALLINNUS 5 C, Heinäaho E, Halmepelto B, Iso-Syväri D, Pellonpää A, Vanha-Pesola Kuva 1. Reseptoripisteiden sijainnit Häiritsevyyskorjaukset Valtioneuvoston asetuksessa 1107/2015 tuulivoimaloiden ulkomelutasoista ei mallinnusvaiheessa edellytetä korjauksia tai kannanottoa mahdollisesta impulssimaisuudesta tai kapeakaistaisuudesta. Mahdollinen häiritsevyyskorjaus tehdään valvonnan yhteydessä tehtävään mittaustulokseen. Asetus ei sisällä korjausta merkityksellisestä sykinnästä (amplitudimodulaatio), koska sen määrittämiseen ei ole standardisoitua menetelmää. 4. TULOKSET JA JOHTOPÄÄTÖKSET Mallinnuksen tulokset pätevät selvityksessä käytetyllä laitosmallilla ja sen melupäästöllä sekä muilla suunnittelutiedoilla. Mikäli rakennettavan tuulivoimalaitoksen melupäästö on nyt tarkasteltua suurempi tai sijainti tai napakorkeus muuttuvat merkittävästi, tulee mallinnus ja meluvaikutusten arviointi päivittää.

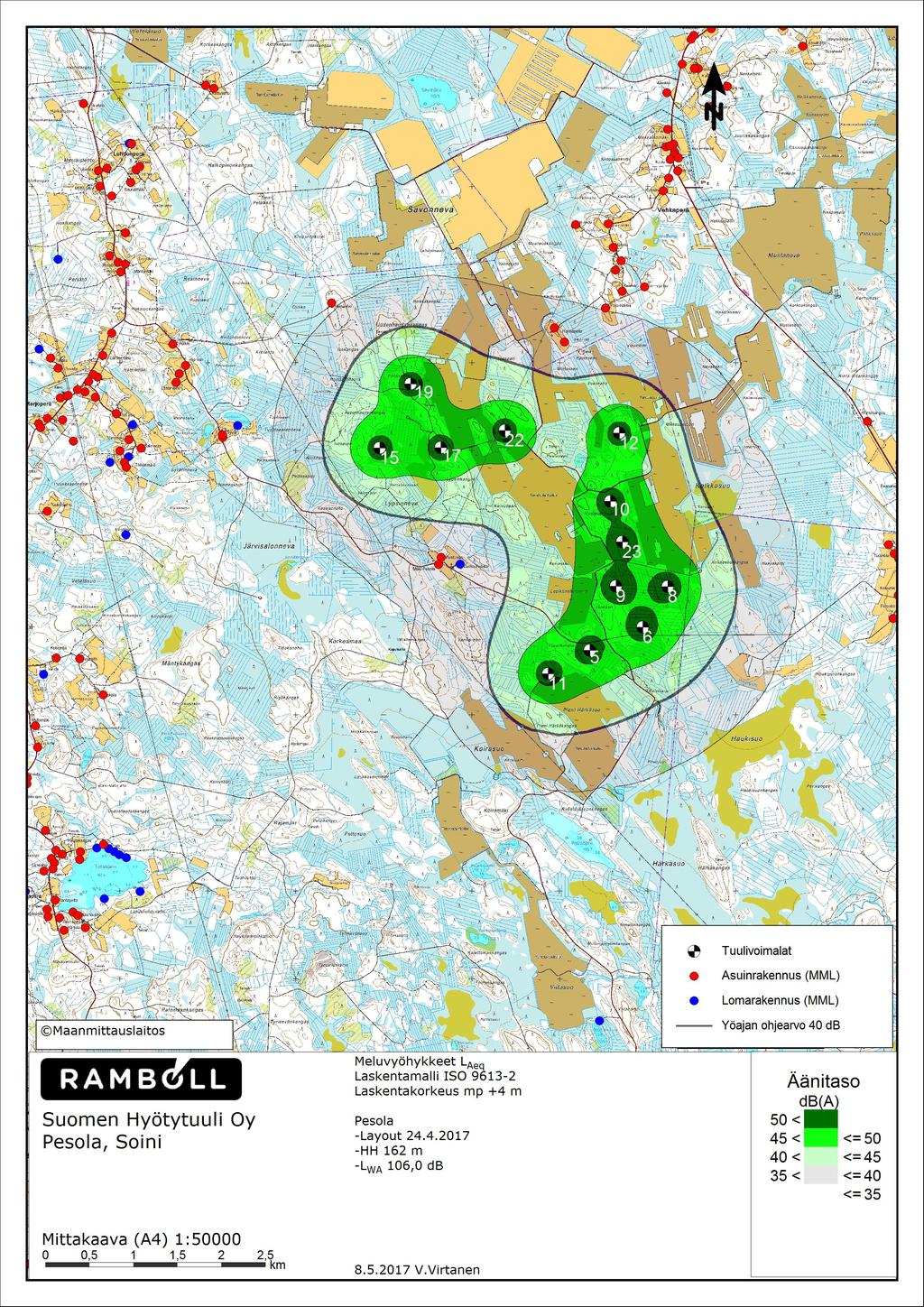

9 MELUMALLINNUS Mallinnuksen tulokset Laskennalliset meluvyöhykkeet (A-painotettu keskiäänitaso) on esitetty liitteissä 1 ja 2. Melukuvaan on merkitty asuin- ja lomarakennukset värikoodein Maanmittauslaitoksen maastotietokannan tietojen pohjalta. Tietoja on täydennetty YVA-vaiheessa kunnan rakennuslupatilanteen pohjalta. Meluvyöhykkeet ovat keskiäänitasoja tilanteessa, jossa tuulivoimalaitokset tuottavat suurimman mahdollisen melupäästön koko päivä- tai yöajan. Todellisuudessa tuulennopeus vaihtelee päiväja yöaikana ja todellinen päivä- tai yöajan äänitaso tuulivoimaloiden ympärillä vaihtelee sen mukaisesti. Myös tuulen suunta vaikuttaa melun leviämiseen, mallinnus on tehty myötätuuliolosuhteen vallitessa kaikkiin ilmansuuntiin. Taulukko 5. A-painotetut melutasot eniten melulle altistuvien kohteiden kohdalla (ulkomelutaso) Reseptori ETRS-TM35FIN L Aeq, db Mallinnustilanne E / lon N / lat Liite 1 (Pesola) Liite 2 (Pesola + muut hankkeet) A, Vanha-Pesola ,2 39,2 B, Iso-Syväri ,8 34,9 C, Heinäaho ,3 40,0 D, Pellonpää ,5 38,5 E, Halmepelto ,5 38,2 Liitteessä 1 esitetyn mallinnuksen (Pesolan hankkeessa suunnitellut tuulivoimalaitokset) 40 db ylittävälle meluvyöhykkeelle ei jää suunnitellun tuulivoimapuiston ympäristössä yhtään lomaasuntoa tai vakituista asuinrakennusta. Melutaso lähimpien asuintalojen ja loma-asunnon kohdalla on db. Liitteessä 2 esitetyssä mallinnustilanteessa (Pesolan hankkeen yhteismeluvyöhykkeet Louhunkankaan, Möksyn ja Korkeamaan tuulivoimahankkeiden kanssa) 40 db ylittävälle meluvyöhykkeelle ei jää suunnitellun tuulivoimapuiston ympäristössä yhtään loma-asuntoa tai vakituista asuinrakennusta. Melutaso lähimpien asuintalojen ja loma-asunnon kohdalla on db. 4.2 Tuulivoiman melutasot verrattuna Vna 1107/2015 ulkomelun ohjearvoihin YM:n mallinnusohjeen (2/2014) mukaan ohjearvovertailussa ei huomioida epävarmuutta, kun laskenta tehdään ohjeessa mainituilla parametreja ja käyttäen valmistajan takaamia melupäästöarvoja (declared value tai warranted level). Tällöin melupäästön takuuarvoon on sisällytetty koko laskennan epävarmuus. Tässä mallinnuksessa on käytetty taattuja melupäästöarvoja. Pelkän Pesolan tuulivoimahankkeen melutaso jää kaikkien ympäristön asuin- ja lomarakennusten kohdalla alle päiväajan ohjearvon 45 db ja yöajan ohjearvon 40 db. Tuulivoimahankkeiden yhteismelutaso jää kaikkien Pesolan ympäristön asuin- ja lomarakennusten kohdalla alle päiväajan ohjearvon 45 db. Yhteismelutaso on alle yöajan ohjearvon 40 db tai sen tasalla kaikkien Pesolan ympäristön asuin- ja lomarakennusten kohdalla. Valtioneuvoston asetuksessa velvoitetaan noudattamaan sisätilojen melun osalta Asumisterveysasetuksessa annettuja sisätilojen melun toimenpiderajoja. Tuulivoimarakentamisen suunnitteluohjeen (4/2012) mukaisesti ulkomelun ohjearvoilla pyritään varmistamaan sisämelun osalta suunnitteluohjearvojen täyttyminen. 4.3 Pienitaajuinen melu Tuulivoimalaitosten aiheuttamaa pienitaajuista melua tarkasteltiin neljän asuinrakennuksen kohdalla kahdessa mallinnustilanteessa. DSO menetelmän mukaiset ääneneristävyysarvot (äänitasoero L) kuvaavat tyypillisen tanskalaisen asuintalon ilmaääneneristävyyttä, jotka vastaavat kohtuullisen hyvin Suomessa käytettyjä rakenteita. Kun huomioidaan ulkoseinän ääneneristävyys DSO menetelmässä mainittujen arvojen mukaisesti, alittavat terssikohtaiset melutasot toimenpiderajat jokaisessa reseptoripisteessä. Tulokset osoittavat, että ympäristön rakennusten kohdalla normaalia rakentamistapaa vastaava ilma-

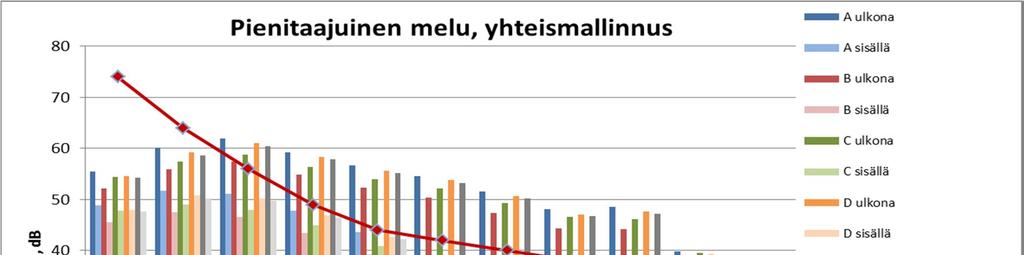

10 MELUMALLINNUS 7 ääneneristys riittää vaimentamaan tuulivoimalaitosten pienitaajuisen melun toimenpiderajojen alapuolelle. Mallinnuksen, jossa huomioidaan vain Pesolan tuulivoimahanke, mukaan kaikissa reseptoripisteissä ulkomelutasot ovat taajuuskaistoilla 31,5 160 Hz 1-12 db yli yöajan sisämelun toimenpiderajojen, sitä pienemmillä ja suuremmilla taajuuksilla ulkomelutasot ovat sisätilojen rajojen alle. Korkeimmillaan melutasot ovat kaistoilla Hz, joilla ulkomelutaso on reseptoripisteissä A ja D db yli sisätilojen yöajan toimenpiderajojen. Kuva 2. Pienitaajuisen melun laskentatulokset, kun on huomioitu ainoastaan Pesolan hankkeen voimalaitokset (liite 1) Yhteismallinnuksen mukaan kaikissa reseptoripisteissä ulkomelutasot ovat taajuuskaistoilla 31,5 200 Hz 1-13 db yli yöajan sisämelun toimenpiderajojen, sitä pienemmillä taajuuksilla ulkomelutasot ovat sisätilojen rajojen alle. Korkeimmillaan melutasot ovat kaistoilla Hz, joilla ulkomelutaso on reseptoripisteissä A ja D db yli sisätilojen yöajan toimenpiderajojen. Kuva 3. Pienitaajuisen melun laskentatulokset, kun on huomioitu Pesolan hankkeen lisäksi myös läheiset Louhunkankaan, Möksyn ja Korkeamaan hankkeet (liite 2)

11 MELUMALLINNUS Alueen yleiset tuuliolosuhteet ja niiden vaikutus melutasojen esiintyvyyteen Tuuliolosuhteet vaikuttavat tuulivoimalaitoksen meluntuottoon. Meluntuotto ei kasva lineaarisesti tuulennopeuden mukana ja äänitehotason voimistuminen pysähtyy tai alkaa laskea yleensä noin 7-11 m/s tuulennopeudella. Hiljaisemmalla tuulennopeudella voimalaitoksen äänitehotaso on merkittävästi maksimiarvoa hiljaisempi. Tutkitulla Vestas V MW (serrated trailing edge) tuulivoimalaitosmallilla äänitehotaso saavuttaa suurimman arvonsa 105,5 db kun tuulennopeus napakorkeudella on 9 m/s tai suurempi. Tuulennopeus vaihtelee päivä- ja yöaikana ja hetkittäinen äänitaso vaihtelee sen mukaisesti. Mallinnuksen tulokset vastaavat keskiäänitasoja tilanteessa, jossa tuulennopeus on koko päivä- tai yöajan on hyvin voimakasta. Todellinen päivä- ja yöajan keskiäänitaso laitosten ympärillä riippuu tarkastelujakson tuulisuudesta ja muista sääolosuhteista. Kuva 4. Tuuliruusu Suomen Tuuliatlaksesta Tuulennopeuden lisäksi myös tuulensuunta vaikuttaa melun leviämiseen. Pesolan alueella vallitseva tuulensuunta on lounaasta. Tällöin mallinnuksen mukaisia melutasoja voi esiintyä useimmin voimaloiden koillispuolella. Myös länsi- ja etelätuulet ovat tuuliruusun perusteella suhteellisen yleisiä. Hankealueen etelä- ja länsipuolella mallinnuksen mukaisten melutasojen esiintyminen on harvinaisempaa. Lahdessa 9. päivänä toukokuuta 2017 RAMBOLL FINLAND OY Janne Ristolainen projektipäällikkö Ville Virtanen suunnittelija

12

13

14 LIITE 3 1/3 Laatija: Ville Virtanen, Ramboll Finland Oy Päivämäärä: Hankevastaava: Hankealue: Suomen Hyötytuuli Oy Pesola, Soini Mallinnusohjelman tiedot Mallinnusohjelma ja versio: Mallinnusmenetelmä: SoundPlan 7.4 ISO Tuulivoimalamallin perustiedot ja akustiset tiedot Vestas V MW Tuulivoimalan valmistaja: Tyyppi: Sarjanumero: Vestas V MW - Nimellisteho: Napakorkeus: Roottorin halkaisija: 3,45 MW 162 m 136 m Tornin tyyppi: Putkitorni Mahdollisuudet vaikuttaa tuulivoimalan melupäästöön käytön aikana ja sen vaikutus meluun Lapakulman säätö: Pyörimisnopeus: Muu, mikä: Kyllä Kyllä Ei Ei Ei ilmoitettu Ei ilmoitettu Suurin äänitehotaso L WA : 105,5 db (serrated trailing edges) Takuu-/tunnusarvo Aänitehotaso 1/3-oktaaveittain (A-painotettu): Vestas V MW, tuuli 14 m/s napakorkeudella L WA (db) kok. Taajuus (Hz) Melun erityspiirteiden mittaus ja havainnot: Kapeakaistaisuus / Tonaalisuus Impulssimaisuus Merkityksellinen sykintä (amplitudimodulaatio) Muu, mikä Kyllä Kyllä Kyllä Ei Ei Ei Ei ilmoitettu Ei ilmoitettu Ei ilmoitettu

15 LIITE 3 2/3 Aänitehotaso tuulennopeuden mukaan: Vestas V MW L WA, db Tuulen nopeus napakorkeudella, m/s Laskennan lähtötiedot Laskentaverkko Laskentakorkeus: Laskentaruudukon koko: 4 metriä 20*20 metriä Sääolosuhteet Suhteellinen kosteus: Lämpötila: 70 % 15 C Maastomalli Maastomallin lähde: Vaakaresoluutio: Pystyresoluutio: Maanmittauslaitos, Korkeusmalli 2 m 2,0 m 0,3 m Hankealueen korkeuserot Tuulivoimalan perustusten ja altistuvan kohteen korkeusero yli 60 m (3 km etäisyydellä voimaloista) Kyllä Ei Jos kyllä, mitkä tuulivoimalat: - Maan- ja vedenpinnan absorptio ja heijastukset, käytetyt kertoimet Vesialueet 0 akustisesti kova pinta Maa-alueet 0,4 akustisesti puolikova pinta Ilmakehän stabiilius laskennassa/meteorologinen korjaus Neutraali 0 neutraali - stabiili sääolosuhde Voimalan äänen suuntaavuus ja vaimentuminen Vapaa avaruus Muu

16 LIITE 3 3/3 Pienitaajuisen melun laskenta Lineaariset melutasot (L Leq ) altistuvien kohteiden (rakennusten) ulkopuolella Pienitaajuisen melun laskentamenetelmä: YM:n ohjeen 2/2014 mukainen (DSO 1284 sovellettuna) Pesola A B C D E Hz L Leq, db L Leq, db L Leq, db L Leq, db L Leq, db , Pesola, Korkeamaa, Möksy ja Louhunkangas A B C D E Hz L Leq, db L Leq, db L Leq, db L Leq, db L Leq, db ,
