1 Paikallarakentaminen...s.4 Elementtirakentaminen... s.27

2 Paikallarakentaminen

3 Elementtirakentaminen Tuote on testattu ja testitulokset saatavissa Okarialta Tuotteen käyttäminen säästää aikaa työvaiheessa Käyttämällä tuotetta saadaan entistä siistimpi ja laadukkaampi lopputulos Kuuluu energiajakeeseen. Voidaan hävittää polttamalla Tuotteen käyttäminen lisää työturvallisuutta

4 Paikallarakentaminen ABR POHJALAATTAVÄLIKE Käytetään valettaessa pehmeälle esim. hiekan tai lämpöeristeen päälle Ei riko kosteussulkua Tuentatiheydet löytyvät Okariavälikeohjeistosta. Pohjan halkaisija 85 mm Pohjan pinta-ala 5672 mm 2 Pohjan halkaisija 95 mm Pohjan pinta-ala 7084 mm 2 POHJALAATTA- VÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus Pakkaus/ Lava / / / / / / / / / / / / / Pohjan halkaisija 115 mm POHJALAATTAVÄLIKE Reiällinen pohjalaatta Käytetään valettaessa pehmeälle esim. hiekan ja lämpöeristeen päälle Ei riko kosteussulkua Verkkoon kiinnittyvä malli Avoin rakenne varmistaa välikkeen täyttymisen valun yhteydessä Reiällinen pohjalaatta Pohjan halkaisija 85 mm Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus Pakkaus/ Lava Loveton tankovälike TANKOVÄLIKE LOVETON Helpottaa ja nopeuttaa raudoitustyötä Tankovälikkeen pituus 2 metriä Loveton malli pehmeälle alustalle, esim. eristeen päälle Voi korvata työraudoitteen, koska verkko on helppo kiinnittää suoraan tankovälikkeeseen Tuentatiheydet löytyvät Okaria-välikeohjeistosta. Suojaetäisyys mm m/pakkaus m/lava

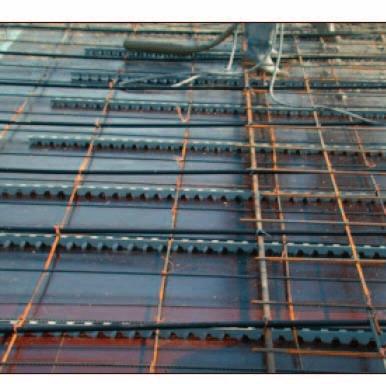

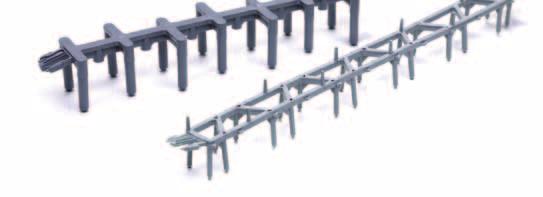

5 TANKOVÄLIKE LOVELLINEN Helpottaa ja nopeuttaa raudoitustyötä Tankovälikkeen pituus 2 metriä Lovellinen malli kovalle alustalle Voi korvata työraudoitteen, koska verkko on helppo kiinnittää suoraan tankovälikkeeseen Paikallarakentaminen Lovellinen tankovälike Tuentatiheydet löytyvät Okariavälikeohjeistosta. Suojaetäisyys mm m/pakkaus m/lava ZETTVÄLIKE Soveltuu kahden erillisen verkon väliin Muotonsa ansiosta välike pysyy hyvin pystyssä Voidaan sitoa alaverkkoon kiinni Tuotteen tukipinta on 2000 x180 mm Suojaetäisyydet välillä mm Materiaali: Teräs SUURMUOTTIVÄLIKE Muovista suurmuottivälikettä käytetään tukemaan muottilevyjä ja varmistamaan muottipintojen suoruus sekä oikea seinäpaksuus muotin alareunassa Suurmuottivälikkeen pituus on 2000 mm, korkeus 30 mm ja leveys 50 mm Välike sahataan haluttuun mittaan seinäpaksuuden mukaan Korkeus mm m/nippu m/lava Muut koot tilauksesta SUURMUOTTIVÄLIKE Pakkaus/ m x 30 mm mm HOLVI-SEINÄVÄLIKE PINOTTAVA Voidaan pinota päällekkäin Saatavana suojaetäisyydet mm Väri: Harmaa Kovalle alustalle, pyöristetyt jalat 30 mm Kahden verkon tuentaan. HOLVI-SEINÄVÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus / / / / /

6 Paikallarakentaminen HOLVI-SEINÄVÄLIKE 620 Väri: Harmaa Molemmat mallit voidaan kiinnittää naulaamalla Rautaan kiinnittyvä malli Holvi- seinävälike tasajalkaisena Holvi- seinävälike pyöristetyillä jaloilla Suojaetäisyys Raudan paksuus Kpl/Pakkaus Pakkaus/Lava mm mm Pyöristetyillä Suojaetäisyys Raudan paksuus Kpl/Pakkaus Pakkaus/Lava jaloilla mm mm HOLVI- SEINÄVÄLIKE 814 Varastoväri: Harmaa Muita värejä tilauksesta Molemmat mallit voidaan kiinnittää naulalla Voidaan naulata kiinni myös pystyseinälle ja asettaa raudat vasta sen jälkeen Tuentatiheydet löytyvät Okariavälikeohjeistosta. Holvi- /seinävälike tasajalkaisena Holvi- /seinävälike pyöristetyillä jaloilla Suojaetäisyys Raudan paksuus Kpl/Pakkaus Pakkaus/Lava mm mm Pyöristetyillä jaloilla

7 HOLVI-SILTAVÄLIKE Paikallarakentaminen Tukeva raskaaseen raudoitukseen soveltuva välike Saatavana myös pyöristetyillä jaloilla Väri: Harmaa Tuentatiheydet löytyvät Okaria-välikeohjeistosta. HOLVI-SILTAVÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus Pakkaus/Lava /25/ Max /35 35 Max /40 40 Max /45 45 Max /50 50 Max Pyöristetyillä jaloilla /25-R 25 Max /35-R 35 Max /40-R 40 Max /45-R 45 Max /50-R 50 Max HOLVI-SILTAVÄLIKE KEVYT Tukeva raskaaseen raudoitukseen soveltuva välike Väri: Harmaa Tuentatiheydet löytyvät Okaria-välikeohjeistosta. HOLVI-SILTAVÄLIKE Suojaetäisyys Raudan Kpl/Pakkaus Pakkaus/Lava KEVYT mm paksuus mm /25 25 Max /30 30 Max /35 35 Max ALUMIInInAULA Peitattu valkoinen Välikkeiden kiinnitykseen Myös alumiinisille julkisivu- ja kattolevyille ym. Ei ruostu, esim. sokkeleiden pintaan ei muodostu ruostejuovia ALUMIININAULA Kpl/Pakkaus ,5x60 mm ,5x75 mm ,5x90 mm 250 7

8 Paikallarakentaminen 620 HOLVI- SILTAVÄLIKE 620 Tukeva nelijalkainen välike rakennusliikkeiden ja elementtitehtaiden käyttöön Saatavana tasajalkaisena ja pyöristetyillä jaloilla Väri: Harmaa Molemmat mallit voidaan kiinnittää naulalla Pysyy hyvin kiinni raudoissa 620T Suojaetäisyys mm Raudan Kpl/Pakkaus Pakkaus/Lava paksuus mm Pyöristetyillä jaloilla SIDELAngAT Pakkaus 5 kg / nippu, 1000 kg / lava Laadukas ja sitkeä lanka takaa tiukat sidokset Tilauksesta myös niputuslankoja Tuotenro Ruostumaton Tuotenro Sinkitty Tuotenro Kuparoitu Tuotenro Musta ,9 x 350 mm ,9 x 400 mm ,9 x 400 mm ,2 x 400 mm ,9 x 400 mm ,2 x 400 mm ,1 x 400 mm ,9 x 550 mm ,2 x 450 mm ,1 x 450 mm ,2 x 550 mm ,2 x 550 mm SIDOnTAKOUKKU Tavallinen puukahvalla Laakeroitu kumikahvalla, karkaistu kärki ja kokonaan galvanoitu SIDONTAKOUKKU Kpl/Pakkaus 3885 Tavallinen Laakeroitu 1 8

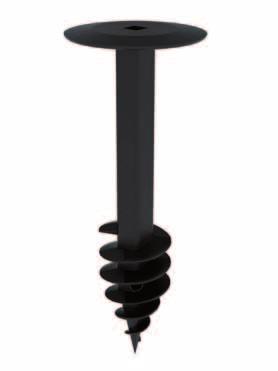

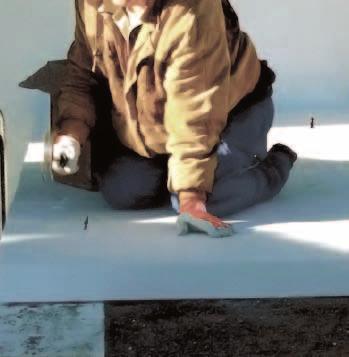

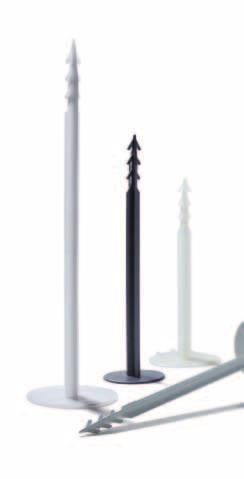

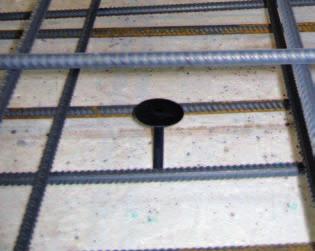

9 Paikallarakentaminen ERISTEnAULA BETOnIVALUUn Käytetään maavaraisten lattioiden eristeiden kiinnittämiseen päälle valettavaan betoniin Elementtisauman lisäeristeen kiinnittämiseen Sokkeleissa lämpökatkon kulman liitoksen kiinnittämiseen Elementtivalussa villanaula työnnetään eristeen läpi pehmeään betoniin Kokonaispituus mm Eristepaksuus mm Kpl/Pakkaus ERISTEKIInnIKE KIERRETTÄVÄ BETOnIVALUUn Käytetään maavaraisten lattioiden eristeiden kiinnittämiseen päälle valettavaan betoniin Mahdollistaa kahden eristeen kiinnittämisen keskenään Eristekiinnike ruuvataan paikoilleen eristelevyjen ja raudoitteiden asentamisen jälkeen. Kokonaispituus mm Kpl/Pakkaus Kierrintyökalu 1 9

10 Paikallarakentaminen 3220 PILARI- JA PAALUVÄLIKE Pilarivälikkeet mahdollistavat raudoituksen asennuksen ahtaisiin muotteihin oikealle suojaetäisyydelle. Käytetään ensisijaisesti paikassa, jossa välikkeiden jälkiasennus ei ole mahdollista. Esim. pilarit ja palkit PILARIVÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus / / / / / / / / / / / / / / / / / / / / / / / PAALUVÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus / / / / / / / / / / / VERKKOSUOJATULPPA Väri: Harmaa Käytetään reunatopparina estämään terästä tulemasta liian lähelle reunaa sekä jännepunosten asennuspukeissa jalkojen suojatulppana VERKKOSUOJATULPPA Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus /6-8 kevyt / / / / / /

11 VEMON PEITELEVY Paikallarakentaminen Vemon upotuksen peite ilman betonia Peitelevyt ovat yläpinnastaan hieman kaarevia Todelliset värit saattavat poiketa kuvista VEMON PEITELEVY Halkaisija Ø Väri Kierre/mm Kpl/Pakkaus valk. iso 95 mm Harmaa harm. iso 95 mm Valkoinen H 35 mm Harmaa 12 ja V 35 mm Valkoinen 12 ja M 35 mm Musta 12 ja VH 35 mm Vaalean harmaa 12 ja P 35 mm Punertava 12 ja LV 35 mm Luonnonvalkoinen 12 ja V 35 mm Valkoinen 20 ja VH 35 mm Vaalean harmaa 20 ja H 35 mm Harmaa 20 ja P 35 mm Punertava 20 ja H 35 mm Harmaa P 35 mm Punertava Vaalean harmaa 35 mm Harmaa 35 mm Punahiekka 35 mm Punaruskea 35 mm Kattopellin ruskea 35 mm Luonnosora 35 mm viistelista Viistelistalla saadaan sopiva viiste elementin reunaan. Viistetty elementin reuna ei ole yhtä altis lohkeilulle kuin suora reuna. C A B VIISTELISTA A B C m/pakkaus / / / /100 kolmiolista C A KOLMIOLISTA A C m/pakkaus / /200 11

12 Paikallarakentaminen SAUMARAUDAN KANNATIN mm ontelolaatan saumaraudoituksen kannatukseen Yläsakaroihin voidaan kiinnittää esim. Ø 20 mm:n sähköasennusputki ja alasakaroihin Ø mm:n raudoitus Tuote on kehitetty yhdessä ontelolaatta-asentajien kanssa SAUMARAUDAN KANNATIN 265 Kpl/Pakkaus KEHÄRAUDAN TUKI Kehäraudan tukea käytetään kehäteräksen kannatukseen elementtirakenteissa. Kehäraudan tukea voidaan käyttää rakennustyömaalla esim. ontelolaattojen pieli- ja kehäterästen kannattimena Samasta välikkeestä löytyvät teräsetäisyydet laattavahvuuksille150, 160, 180 ja 200 mm Kehäraudan tuki helpottaa ja nopeuttaa parvekepielielementeissä kehäteräksen asentamista ja sitomista, koska erillistä sitomista muottiin ei tarvita Tuotteessa on valmiit paikat molemmille kehäteräksille, joilla varmistetaan oikea suojaetäisyys pohjasta, pinnasta sekä reunasta. Samalla varmistetaan kehäterästen etäisyys toisistaan Erillinen pohjalaatta mahdollistaa asennuksen eristeen päälle. KEHÄRAUDAN TUKI Raudan paksuus Suojaetäisyys Kpl/Pakkaus mm mm , harmaa ja , valkoinen ja , harmaa ja , valkoinen ja Pohjalaatta, harmaa Pohjalaatta, valkoinen 250 tukinaula Sokkelin halkaisuun Helpottaa lämpökatkoasennusta, nopeuttaa valun valmistelua Tarve: 4-6 kpl / m² Käyttö: Vaneri- / lautamuoteissa SOKKELINHALKAISUN Kpl/ TUKINAULA Pakkaus 4225 Naula 5 x 260 mm, Fe Naula 5 x 370 mm, Fe Naula 5 x 430 mm, Fe Naula 5 x 500 mm, Fe Naula 5 x 260 mm, rst Naula 5 x 370 mm, rst Naula 5 x 430 mm, rst Levyke 32 x 50 mm, Fe (erikseen ostettuna)

13 VÄLIKEPUTKI Paikallarakentaminen Välikeputkea käytetään tukemaan muottilevyjä ja varmistamaan muottipintojen suoruus sekä oikea seinäpaksuus Välikeputkessa käytettävät laipat tai kartiot poistetaan valun jälkeen ja reikä paikataan betonilla Välikeputken pituus 2 m VÄLIKEPUTKI Max. raudan paksuus mm m/pakkaus / / /26, pinta karhennettu / / VALULAIPPA JA VALUKARTIO /35 VALULAIPPA JA VALUKARTIO YHTEENSOPIVA VÄLIKEPUTKI/ Max. raudan paksuus mm Paikkaussyvyys mm Kpl/Pakkaus / / / / / tiivistysrengas ja valutulppa VALUTULPPA estää vuotovesien virtauksen putken läpi vesitiiviissä valussa (välikeputkelle 22/26) TIIVISTYSRENGASTA käytetään välikeputken 22/26 ulkopinnalla estämään vuotovesien läpipääsyn putken ulkopintaa pitkin, suositus 2-3 rengasta/putki TIIVISTYSRENGAS JA Kpl/Pakkaus VALUTULPPA 4220 TIIVISTYSRENGAS VALUTULPPA

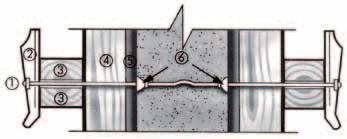

14 Paikallarakentaminen Seinäpaksuuden mukaan valitun välikkeen ansiosta seinistä saadaan automaattisesti oikean paksuiset ja seinälinjat tulevat suoriksi. MALTHUS-välikkeillä sidotuista muoteista ei työnny ulos teräksiä, mikä tekee muottirakenteen vierellä työskentelyn turvalliseksi. Muottirakenne mahtuu myös ahtaisiin paikkoihin, esimerkiksi kallioleikkausten vierustoihin. Muottirakenteen osat: 1. MALTHUS-välike 2. MALTHUS PL-kiilalukko 3. Oikaisusoljet 50 x 100 mm 4. Pystyrunko 100 mm 5. Muottivaneri mm 6. Paikalleen stanssatut muovikartiot M-MUOTTIPULTTIEN MÄÄRÄ/LAUD. m 2 Pilarivalu MALTHUS-muottivälikkeet valmistetaan 6 mm teräksestä (ST 80), jonka mitoitusvetolujuus on 14 kn (1400 kg). Murtolujuus >20 kn ,2 2 2, Valunopeus m/tunti Muottipulttien määrä kpl/m 2 Seinävalu Ohuutensa ansiosta välike soveltuu erinomaisesti vesitiiviisiin ja VSS-valuihin, koska betonin plastisen painuman aiheuttamat raot välikkeen alla ovat hyvin vähäiset. MALTHUS-välikettä voidaan käyttää yhtä hyvin irtolaudoituksen kuin MALTHUS-kasettimuotinkin kanssa. 14

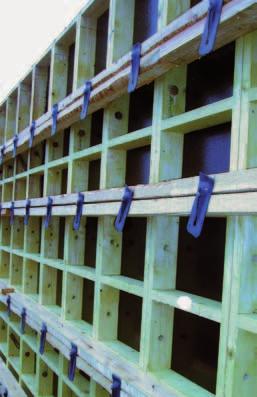

15 MALTHUS MUOTTIVÄLIKE Paikallarakentaminen Muottivälike Soveltuu normaaleihin seinävaluihin Voidaan käyttää yhtä hyvin irtolaudoituksessa kuin kasettimuotin kanssa Häntä on helppo katkaista käsin Väestönsuojan ulkoseinissä on käytettävä laipallista välikettä. Välike valitaan seinäpaksuuden mukaan. Vesitiiviisiin ja VSS-valuihin Laipallinen muottivälike MALTHUS PL-KIILALUKKO NORMAALIVALUT Tuotemerkintä Seinän paksuus mm Kpl/Pakkaus * * * * * VESITIIVIIT JA VÄESTÖNSUOJAVALUT Tuotemerkintä Seinän paksuus mm Kpl/Pakkaus VT * VT VT * VT * VT VT VT *varastokoko Käytetään muottisidonnassa välikkeiden kiristämiseen. Asennetaan välikkeen päässä olevan prikan taakse PL-KIILALUKKO Kpl/Pakkaus

16 Paikallarakentaminen VESITIIVIIN VALUN TARVIKKEET Vesitiiviin valun järjestelmää käytetään mm. uima-altaissa, väestönsuojissa ja hissikuilujen alimmissa kerroksissa, jotka ovat maanpinnan alapuolella Väestönsuojissa käytetään hitsattua laippaa Tiivistelaatta 2. Haaralukko 3. Muottikartio 12/25 4. Siderauta Ø 10 mm, pituus 1200 mm ja 1500 mm 5. Siderauta Ø 10 mm hitsatulla laipalla (100 x 100 x 2 mm) L = 1200 mm Valmiit seinävahvuudet 200, 250 ja 300 mm L = 1500 mm Valmiit seinävahvuudet 350, 400 ja 450 mm 5. TYÖVAIHEET 1. Muotin sisäpintaan porataan reiät siderautoja varten 2. Asennetaan sideraudat paikoilleen 3. Raudoitus 4. Muotin ulkopinta laitetaan paikoilleen ja kiristetään muottilukoilla 5. Tehdään valu 6. Puretaan muotti 7. Poistetaan muotikartiot 8. Katkaistaan sideraudat 9. Paikataan syntyneet kolot VESITIIVISVALU Kpl/Pakkaus 4205 Tiivistelaatta 100/ Haaralukko Muottikartio 12/25 100/ Siderauta 10/ Siderauta 10/ Siderauta 10/1200, laipalla Siderauta 10/1500, laipalla Sideraudan katkaisutyökalu Sideraudan uritustyökalu 1 MUottikartio MUOTTIKARTIO Paikkaussyvyys mm Kpl/Pakkaus 2780 Muottikartio 12/ / Muottikartio 12/40* 40 50/150 * Tilaustuote MuottilukkO Kiila valmistettu kuumapuristamalla sitkeästä erikoisteräksestä, pintakarkaistu Pitää erinomaisesti sekä sileässä että harjateräksessä Käyttö: Pyöröteräs Ø mm, harjateräs Ø 8-10 mm Sinkitty MUOTTILUKKO Kpl/Pakkaus Muottilukon kiristin Molemmat mallit kiristävät muottilukon tiukasti ja tehokkaasti Sopivat yleisimpien lukkomallien kiristämiseen MUOTTILUKON KIRISTIN Kpl/Pakkaus 2805 Kierrettävä kiristin Vipukiristin 1 16

17 muottilukko kierrettävä Ø 15 mm harvakierretangolle Laippamutteri 15/100 Laipan Ø 100 mm Mutterin pituus 50 mm Paikallarakentaminen Kpl/Pakkaus 2790 MUOTTILUKKO 25 KIERRETTÄVÄ 2800 MUTTERI 15/ HARVA KIERRETANKO (DYWIDAG) Pituus 1,2 m Tilauksesta 6 m Kpl/Pakkaus 1955 KIERRETANKO 15/17 1 TYÖSAUMA- JA LIIKUNTASAUMANAUHA Paisuva saumanauha CJTA Työ- ja liikuntasaumanauhalla saadaan vesitiivis sauma kahden eri aikaan valettavan betonin väliin. Käyttö mm. uima-altaat, väestönsuojat, hissikuilut ja muut maanalaiset kerrokset Kiinnitetään raudoitukseen sidelangalla siten, että saumanauha jää puolet valettavan pinnan yläpuolelle Tilauksesta myös muita malleja Paisuva CJTA-nauha voidaan kiinnittää alustaansa liimaamalla ja naulaamalla CJTA-nauhan pinta on suojakäsitelty. Käsittelyn ansiosta nauha voi seistä vedessä noin 10 vuorokautta turpoamatta. Näin nauhan asentaminen on myös mahdollista märissä olosuhteissa tiivistyskapasiteetin siitä kärsimättä. Pintakäsittely purkautuu emäksisen betonivalun yhteydessä Liikuntasaumanauha TYÖSAUMANAUHA m/pakkaus mm mm PAISUVA CJTA 10/40 Työsaumanauha LIIKUNTASAUMANAUHA mm mm* 25 * Tilaustuote 17

18 Paikallarakentaminen ELEMENTIN ASENNUSPALA KEVYET ELEMENTIT Käytetään keveiden väliseinäelementtien ja ontelolaattojen asennuksiin Raaka-aine polyeteeni Kantavuus testattu kg:n kuormalla Normaali käyttökuorma 3500 kg HUOM! Pakattu kosteudenkestävään muovisäkkiin. KEVYET ELEMENTIT Kpl/Pakkaus koko: 50x80 mm mm, keltainen mm, punainen mm, sininen mm, musta 400 ELEMENTIN ASENNUSPALA raskaat ELEMENTIT Raskaiden elementtien asennuksiin Raaka-aine polykarbonaatti Kantavuus testattu kg:n kuormalla Normaali käyttökuorma kg koko: 80x120 mm Edut teräslappuun verrattuna - Kevyempi kuljettaa asennuskohteeseen - Pinnalle ei synny talvella jäistä kuuraa ei liukas - Ei ruostevalumia Edut vanerilappuun verrattuna - Ei tarvitse poistaa rakenteista - Ei toimi mikrobien kasvualustana RASKAAT ELEMENTIT Kpl/Pakkaus koko: 80x120 mm mm mm mm mm 200 koko: 50x80 mm Meiltä saat kaikista elementin asennuspaloista tarvittaessa käyttöösi myös kirjalliset testitulokset! HARKKOKIILA Okaria -kiiloja on helppo käyttää esim. betoniharkkojen, ovien ja alumiiniseinärunkojen asennuksessa. RASKAAT ELEMENTIT Kpl/Pakkaus koko: 50x80 mm mm mm mm mm mm 250 HARKKOKIILA (P x L x K) Kpl/ Pakkaus 1335 Kiila 80 x 30 x 10 mm Kiila 120 x 35 x 20 mm

19 Paikallarakentaminen KYNNYSSUOJA Parvekeoviin tarkoitettu rakennusaikainen kynnyssuoja Yksi- ja kaksilehtisiin karmeihin, joiden syvyydet ovat 170 mm ja 210 mm Eskopuun yksilehtisiin karmeihin (IOU 170/40 tai IOUA 170/40), joiden syvyys on 170 mm Raaka-aine iskunkestävä PS-levy 1,5 mm Pituus 890 mm Kynnyssuoja estää kynnystä vaurioitumasta rakennustöiden aikana. Kynnyssuoja soveltuu parvekeoviin ja se kiinnitetään jousikuormitteisella nitojalla Ei estä oven sulkeutumista Kynnyksen tiiviste on suositeltavaa ottaa pois käytettäessä kynnyssuojaa, koska ovi saattaa vaurioitua liiallisen tiiviyden johdosta KYNNYSSUOJA *Eskopuu Kpl/Pakkaus /1 E 20 KYNNYSSUOJA *Fenestra Kpl/Pakkaus /1 F /2 F /1 F /2 F 20 *Valmistajien yhteensopivuus muurauspalju Oikea työkorkeus paljukorokkeen avulla Helppo puhdistaa Vetoisuus max. 75 l Väri musta OKAR-PALJU on valmistettu lämpömuovaamalla vahvasta HDPE-muovilevystä ja sillä on erittäin hyvä pakkasenkestävyys Paljukoroke on vankkaa terästä, joka kestää kovaakin käyttöä OKAR-PALJUT ja paljukorokkeet menevät hyvin sisäkkäin, tämä säästää varastointikustannuksia ja helpottaa siirtokuljetuksia MUURAUSPALJU l l, Okar-palju 2830 Okar-paljun jalusta l muuraussanko MUURAUSSANKO l l naulanrepijä Varren pituus: 75 cm 2845 NAULANREPIJÄ SK-KIINNITYSPROFIILI 940/85 Pituus 940 mm, leveys 85 mm ja korkeus 28 mm Asennuskiskoon mahtuu 17 kpl läpivientiholkkeja 20 mm sähköputkelle ABB (Ensto) AJ Sähköputken kiinnikkeen asennuskisko Kiinnitetään sähkökeskuksen yläpuolelle holvin muottilevyyn Asennuksessa käytettävä naulamäärä on pieni, ainoastaan 8 naulaa Muottilevyt on helppo purkaa ja ne säilyvät paremmin ehjinä, koska profiilin asennus tapahtuu vain muutamilla nauloilla Käytetään esim. huoneistokohtaisten sähkötaulujen putkitusten kokoajana SK-KIINNITYSPROFIILI Kpl/Pakkaus /

20 Paikallarakentaminen Eristekiinnike BETONIALUSTALLE Eristeen läpi betonialustaan porataan Ø 10 mm:n reikä n. 40 mm syvyyteen Kiinnike työnnetään reikään ja muovinen kiilatappi lyödään vasaran avulla laipan pinnan tasalle Laipan Ø 60 mm Eristepaksuus (mm) Kokonaispituus (mm) Kpl/Pakkaus ERISTEkiinnike KEVYT BETONIALUSTALLE Käytetään keveiden akusto- ja eristelevyjen kiinnittämiseen Eristeen läpi betonialustaan porataan Ø 8 mm:n reikä. Kiinnike työnnetään reikään ja lyödään vasaralla n mm:n syvyyteen Eristepaksuus (mm) Kokonaispituus (mm) Kpl/Pakkaus ERISTEKIINNIKE VILLA BETONIALUSTALLE (TILAUSTUOTE) Eristeen läpi betonialustaan porataan Ø 8 mm:n reikä Kiinnike työnnetään reikään ja metallinen kiila lyödään kiinnikkeen ankkurointiosaan lyöntitapin ja vasaran avulla Laipan Ø 50 mm Eristepaksuus (mm) Kokonaispituus (mm) Kpl/Pakkaus Lyöntitappi 1 ALUSLEVy 60/4 Käytetään tuulensuojaeristelevyjen kiinnittämiseen puurunkoon Laipan Ø 60 mm ALUSLEVY Kpl/Pakkaus /4 1000/

21 Paikallarakentaminen Naulausvälike Käytetään, kun tuulensulkuna mineraalilevy Holkkimainen naualusvälike antaa tukevan alustan rimoitukselle Piikkimallinen naulausvälike on kevyt asentaa villan sidoskankaan lävitse NAULAUSVÄLIKE, HOLKKI Kpl/ Pakkaus * * * Kierrin holkki-naulausvälikkeelle 1 NAULAUSVÄLIKE, PIIKKI * * * * * 200 Kierrin *Eristeen paksuus TIILISIDE muovi Tiilisidettä käytetään yhdessä naulausvälikkeen kanssa. Yhdessä käytettäessä tuulikuorma siirtyy runkoon eikä tiilimuuraus katkea Tiiliside ottaa vastaan myös tuulenpaineesta aiheutuvat puristusvoimat Puurunkoisen pientalon tiilimuuraus tuetaan tiilisiteellä Kampanaula 100 mm Tartuntaosan pituus 90 mm Säädettävän ympyrän halkaisija 100 mm Käyttö n. 4-6 kpl / m 2 TIILISIDE Kpl/Pakkaus 5165 naula tiiliside 250 KUORIMUURINAULA Kampakierre ja tasainen pää Ruostumaton teräs, Ø 4 mm Käytetään muuraustartuntana puurunkoon, esim. julkisivumuurauksen yhteydessä. Pientaloihin sekä max. kaksikerroksisiin rakennuksiin Ei suositella käytettäväksi yli 6 m:n kuorimuurauksiin Oikean pituuden määrittäminen: 50 mm asennussyvyys + eristepaksuus + ilmarako + min. 40 mm ankkurointi tiileen PITUUS (mm) Kpl/Pakkaus Muut pituudet tilauksesta Betonille TIILISIDE RST Puurunkoon eristeen läpi lyötävä tiiliside on helppo ja nopea asentaa Betonialustaan kiilan avulla lyötävä tiiliside pitää hyvin kiinni ja jälkeen asennettava eriste voidaan kiinnittää helposti lukituslevyn avulla Asennusreikä Ø 6 mm ja n. 40 mm syvä Käyttö n. 4-6 kpl / m 2 Puulle TIILISIDE RST Kpl/Pakkaus 4195 Betoni 4x360 mm Betoni 4x400 mm 250 Lyöntitappi sisältyy pakkaukseen 4190 Puu 4x250 mm 250 Lyöntitappi ei sisälly pakkaukseen, saatavana erikseen 21

22 Paikallarakentaminen lukituslevy tiilisiteelle Muovisen lukituslevyn muovilaipan keskiössä on ruostumattomasta teräksestä valmistettu lukitusprikka, joka tarttuu hyvin n. Ø 4 mm metallilankaan. Laipan Ø 80 mm. Oikealla lukituslevy rsttiilisiteille. Koko 32x50 mm. LUKITUSLEVY Kpl/Pakkaus TIILISITEILLE 2265 Muovi Lukituslevy Fe Lukituslevy rst Tilauksesta VAROITE Varoitetta käytetään vapaina törröttävien raudanpäiden varoitusmerkkinä esim. estämään suojapeitteiden repeytymistä sekä lisäämään työturvallisuutta. Väri: Oranssi Varoite on erittäin helposti havaittavissa hälytysvärinsä vuoksi. Käytetään rautojen suojana myös elementtien varastoinnissa ja kuljetuksissa Raudoille 8 40 mm Raudan Ø mm Kpl/Pakkaus /300 63/280 44/200 PORATULPPA Poratulppa ilmoittaa porareiän sijainnin Poratulppa estää valumavesien kuljettaman maa-aineksen pääsyn porareikään Poratulppa estää porareiän täyttymisen irtokivistä Okaria-poratulpat kestävät useita käyttökertoja Okarian valikoimissa on kuusi eri kokoista poratulppaa Okaria -poratulpat voidaan kerätä talteen ja varastoida pieneen tilaan pinoutuvuutensa ansiosta. Okaria -poratulpilla on hyvä pakkasen kestävyys. 26/187 71/340 33/200 PORATULPPA Sisähalkaisija mm Porareikä mm Kpl/Pakkaus / / / / / / PORATULPAN KANSI /187 keltainen

23 SIHTAUSLEVY Paikallarakentaminen Valmistetaan pakkasen kestävästä muovista. Värit helpottavat eri linjauksien erottamisessa. Sihtauslevy on helppo kiinnittää tukevasti paikoilleen nitomakoneella. Levyn keskiura helpottaa taittamista kulmaan. Sihtauslevyyn voidaan tehdä merkintöjä vedenkestävällä mustalla huopakynällä. Kokonaispituus: 250 mm SIHTAUSLEVY Kpl/Pakkaus 3910 keltainen 100/ oranssi 100/ punainen 100/ sininen 100/ valkoinen 100/1500 TYÖMAA-AITA Työmaa-aidat antavat työmaalle siistin julkisivun ja selkeän rajan. Kestävää työmaa-aitaa on helppo käyttää ja käsitellä. Työmaa-aitojen 180 cm ja 120 cm vetolujuus 60 kg. Hyvää tuulenläpäisevyyttä on kehitetty tuulitunnelissa. Likaa ja väriaineita hylkivä valmistusmateriaali on kierrätyskelpoista, UV-suojattua ja pakkasen kestävää. TYÖMAA-AITA Varastovärit m/pakkaus cm oranssi cm oranssi cm sininen cm keltainen cm oranssi cm sininen 25 LIPPUSIIMA Erota selvästi työmaa-alueet Vaarallisia alueita voidaan merkitä ja erottaa tehokkaasti ja nopeasti lippusiimalla Pakkasenkestävä Heijastava lipuke, punainen/keltainen Pituus 25 m LIPPUSIIMA Kpl/Pakkaus m 1 SULKUPYLVÄS KUMIJALALLA Sulkupylväs soveltuu liikenteenohjaukseen tai alueen rajaukseen. Läpivärjättyä punaista UV-suojattua HD-polyeteeniä. Yläosassa lippusiimalle kiinnitysreiät. Hyvin näkyvä Nopeasti pystytettävä Heijastimilla varustettu Sulkupylvään korkeus 1000 mm ja halkaisija 110 mm Kumijalan koko 400x400 mm, korkeus 85 mm ja paino 7 kg Mahdollista tarroittaa yrityksen omalla nimellä! Kpl/Pakkaus 3940 sulkupylväs kumijalka 1 23

24 Paikallarakentaminen MERKINTÄLEVYT Painatus tapahtuu kuumafoliopainatuksella Painatusväri on musta tai sopimuksen mukaan Painatus 1- tai 2-puolinen Merkintälevyjen varastovärit vaihtelevat tuotteittain Väreillä on helppo merkata esim. eri työkohteet Painatuksella tai ilman! Suosittelemme merkintälevyn merkintöjen tekemiseen vedenkestävää huopakynää (esim. Sakura 140 tai Artline 17), jolloin kirjoitus varmasti pysyy levyn pinnassa. MERKINTÄLEVY Kpl/Pakkaus / / / /120, repäistävä 600 kulmalista Varastoväri: Valkoinen Erikoisvärit sopimuksen mukaan KULMALISTA Listan pituus mm Listan koko mm m/pakkaus x x x x40 54 jalkalista Varastoväri: Valkoinen Erikoisvärit sopimuksen mukaan JALKALISTA Listan pituus mm Listan koko mm m/pakkaus x vuorilista Varastoväri: Valkoinen Erikoisvärit sopimuksen mukaan Tilauksesta myös 2700 mm pitkänä MUOVILISTAN ETUJA: Kestävät kosteutta ja voivat olla jopa suoraan kosketuksissa veden kanssa Tasavärinen koko matkan (ei huonosti maalattuja kohtia) Ei oksanreikiä Ei halkeilevia päitä Kiinnitettävissä naulalla tai ruuvilla Kestää erittäin hyvin kolhuja (ei irtoavaa maalipintaa) Helppo puhdistaa VUORILISTA Listan pituus mm Listan koko mm m/pakkaus x x

25 Paikallarakentaminen 25

26 Elementtirakentaminen Elementtirakentaminen 26

27 Elementtirakentaminen RENGASVÄLIKE Varmista raudoitusverkon sijainti muotin ja tiilipintaisen elementin pinnasta! Varastovärit: Harmaa, valkoinen, musta ja keskiruskea 6 renkainen on käännettävä rengasvälike, suojaetäisyydet 15, 20, 25, 30 ja 35 mm 8 renkainen on entistä jämäkämpi käännettävä parirengasvälike ja kestää näin ollen paremmin raskaitakin raudoituksia, suojaetäisyydet 15, 20, 25, 30, 35 ja 40 mm mm, 6 rengasta = setti mm, 8 rengasta tai 4 parirengasta = setti Tuentatiheydet löytyvät Okaria-välikeohjeistosta. RENGASVÄLIKE Suojaetäisyys mm Setti/kpl/pakkaus Pakkaus/Lava /15/20 15 ja 20 40/ /15/25 15 ja 25 40/ /15/30 15 ja 30 40/ /15/35 15 ja 35 40/ /15/40 15 ja 40 40/ PARIRENGASVÄLIKE /15/20 15 ja 20 40/ /15/25 15 ja 25 40/ /15/30 15 ja 30 40/ /15/35 15 ja 35 40/ /15/40 15 ja 40 40/ RENGASVÄLIKE Rengasvälike soveltuu erinomaisesti verkon keskittämiseen vaakamuoteissa. Suojaetäisyydet välillä mm. Väri: Harmaa Välikkeen Ø 290 mm RENGASVÄLIKE Suojaetäisyys mm Kpl/Pakkaus Kpl/Lava / / Muut koot tilauksesta PRIMAvälike Hyvä vaihtoehto rengasvälikkeelle paikassa, jossa on etua välikkeen tankomaisuudesta; esim. kapeat välit, joihin rengas ei mahdu. Väri: Harmaa Kestävät jalat mahdollistavat raskaiden raudoitteiden käytön Useita välikkeitä voidaan liittää peräkkäin kätevällä kiinnitysmekanismilla Päälitapit 50 mm välein helpottavat rautojen oikean etäisyyden mittaamista Pituus 500 mm Suojaetäisyys mm Kpl/Pakkaus Kpl/Lava Muut koot tilauksesta 27

28 Elementtirakentaminen SEMIVÄLIKE Sopii hyvin vaakavaluun raskaiden raudoitteiden alle Tukeva välike, mahdollistaa myös suuret suojabetonietäisyydet. Useita välikkeitä voidaan liittää peräkkäin kätevällä kiinnitysmekanismilla Pituus 350 mm Väri: Harmaa Suojaetäisyys mm Kpl/Pakkaus TANKOVÄLIKE Helpottaa ja nopeuttaa raudoitustyötä Tankovälikkeen pituus 2 metriä Lovellinen malli kovalle alustalle Lovellinen tankovälike Suojaetäisyys mm m/pakkaus m/lava Loveton tankovälike TANKOVÄLIKE LOVETON Helpottaa ja nopeuttaa raudoitustyötä Tankovälikkeen pituus 2 metriä Loveton malli pehmeälle alustalle, esim. eristeen päälle Suojaetäisyys mm m/pakkaus m/lava ZETTVÄLIKE Soveltuu kahden erillisen verkon väliin Muotonsa ansiosta välike pysyy hyvin pystyssä Voidaan sitoa alaverkkoon kiinni Tuotteen tukipinta on 2000 x 180 mm Suojaetäisyydet välillä mm Materiaali: Teräs Korkeus mm m/pakkaus m/lava Muut koot tilauksesta 28

29 HOLVI-SEINÄVÄLIKE 620 Elementtirakentaminen Väri: Harmaa Molemmat mallit voidaan kiinnittää naulaamalla Rautaan kiinnittyvä malli Holvi-seinävälike tasajalkaisena Holvi-seinävälike pyöristetyillä jaloilla Suojaetäisyys mm Raudan paksuus Kpl/Pakkaus Pakkaus/Lava Pyöristetyillä jaloilla Suojaetäisyys mm Raudan paksuus Kpl/Pakkaus Pakkaus/Lava HOLVI-SEINÄVÄLIKE 512 Varastoväri: Harmaa Käytetään raudoitusverkkojen tai yksittäisten rautojen tukemiseen Pyöristetyt jalat Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus Holvi-seinävälike pyöristetyillä jaloilla Holvi-seinävälike tasajalkaisena HOLVI-SEINÄVÄLIKE 814 Varastovärit: Harmaa ja valkoinen Muita värejä tilauksesta Molemmat mallit voidaan kiinnittää naulalla Tuentatiheydet löytyvät Okaria-välikeohjeistosta Suoja-etäisyys mm Raudan Kpl/ paksuus Pakkaus mm Pakkaus /Lava Pyöristetyillä jaloilla

30 Elementtirakentaminen HOLVI-SILTAVÄLIKE Tuentatiheydet löytyvät Okaria-välikeohjeistosta Tukeva raskaaseen raudoitukseen soveltuva välike Saatavana myös pyöristetyillä jaloilla Varastoväri: Harmaa HOLVI- SILTA- VÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/ Pakkaus Pakkaus /Lava /25/ Max /35 35 Max /40 40 Max /45 45 Max /50 50 Max Pyöristetyillä jaloilla /25-R 25 Max /35-R 35 Max /40-R 40 Max /45-R 45 Max /50-R 50 Max HOLVI-SILTAVÄLIKE 620 Tukeva nelijalkainen välike rakennusliikkeiden ja elementtitehtaiden käyttöön Saatavana tasajalkaisena ja pyöristetyillä jaloilla Väri: Harmaa Molemmat mallit voidaan kiinnittää naulalla Pysyy hyvin kiinni raudassa Pyöristetyt jalat Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus HOLVI-SEINÄVÄLIKE PINOTTAVA Voidaan pinota päällekkäin Saatavana suojaetäisyydet mm Varastoväri: Harmaa Kovalle alustalle, pyöristetyt jalat Kahden verkon tuentaan. HOLVI-SEINÄVÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus / / / / / JOUSIVÄLIKE Jousivälike on elementtitehtaan ns. joka raudan välike Soveltuu mainiosti myös kupumuottiraudoituksiin Välike pysyy hyvin kiinni raudassa Väri: Harmaa Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus

31 Elementtirakentaminen KEHÄRAUDAN TUKI Kehäraudantukea käyttetään kehäteräksen kannatukseen elementtirakenteissa. Kehäraudan tukea voidaan käyttää rakennustyömaalla esim. ontelolaattojen pieli- ja kehäterästen kannattimena Samasta välikkeestä löytyvät teräsetäisyydet laattavahvuuksille150, 160, 180 ja 200 mm Kehäraudan tuki helpottaa ja nopeuttaa parvekepielielementeissä kehäteräksen asentamista ja sitomista, koska erillistä sitomista muottiin ei tarvita Tuotteessa on valmiit paikat molemmille kehäteräksille, joilla varmistetaan oikea suojaetäisyys pohjasta, pinnasta sekä reunasta. Samalla varmistetaan kehäterästen etäisyys toisistaan Erillinen pohjalaatta mahdollistaa asennuksen eristeen päälle. KEHÄRAUDAN TUKI Raudan paksuus mm Suojaetäisyys mm Kpl/ Pakkaus , harmaa ja , valkoinen ja , harmaa ja , valkoinen ja Pohjalaatta, harmaa Pohjalaatta, valkoinen 250 VERKKOHAKA (tilaustuote) VERKKOHAKA Raudan paksuus mm Suojaetäisyys mm Kpl/Pakkaus / / / VERKKOSUOJATULPPA Väri: Harmaa Käytetään reunatopparina estämään terästä tulemasta liian lähelle reunaa sekä jännepunosten asennuspukeissa jalkojen suojatulppana VERKKOSUOJATULPPA Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus /6-8 kevyt / / / / / /

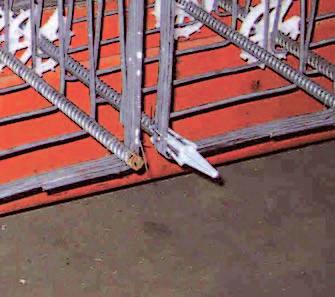

32 Elementtirakentaminen PAALUTULPPA Varmistaa oikean suojaetäisyyden lyöntipään raudoituksiin Sopii sekä käsisidontaan että konesidontaan Väri: Harmaa PAALUTULPPA Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus / / PAALUVÄLIKE Varmistaa paaluraudoitteen oikean suojaetäisyyden PAALUVÄLIKE Suojaetäisyys Raudan Kpl/Pakkaus Pakkaus/Lava mm paksuus mm / / / / / / / / / / / PILARIVÄLIKE Pilarivälikkeet mahdollistavat raudoituksen asennuksen ahtaisiin muotteihin oikealle suojaetäisyydelle. Käytetään ensisijaisesti paikassa, jossa välikkeiden jälkiasennus ei ole mahdollista. Esim. pilarit ja palkit PILARIVÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus / / / / / / / / / / / / / / / / / / / / / / /

33 Elementtirakentaminen POHJALAATTAVÄLIKE Käytetään valettaessa pehmeälle esim. hiekan ja lämpöeristeen päälle Ei riko kosteussulkua Tuentatiheydet löytyvät Okariavälikeohjeistosta. Pohjan halkaisija 85 mm Pohjan pinta-ala 5672 mm 2 Pohjan halkaisija 95 mm Pohjan pinta-ala 7084 mm 2 POHJALAATTA- VÄLIKE Suojaetäisyys mm Raudan paksuus mm Kpl/Pakkaus Pakkaus/Lava / / / / / / / / / / / / / ERISTENAULA BETONIVALUUN Käytetään maavaraisten lattioiden eristeiden kiinnittämiseen päälle valettavaan betoniin Elementtisauman lisäeristeen kiinnittämiseen Sokkeleissa lämpökatkon kulman liitoksen kiinnittämiseen Elementtivalussa villanaula työnnetään eristeen läpi pehmeään betoniin Kokonaispituus mm Eristepaksuus mm Kpl/Pakkaus

34 P8/150 Elementtirakentaminen ONTELOLAATAN TULPpa Oikeamittaiset ja paikallaan pysyvät Okaria -ontelolaatan tulpat Tarjoamme elementtiteollisuudelle hyvin suunnitellut Okaria -ontelolaatan tulpat, jotka on helppo asentaa ja ne pysyvät hyvin paikoillaan Okaria -ontelolaatan tulpat valmistetaan korkealaatuisesta raaka-aineesta, joka on erityisen joustavaa Okaria -ontelolaatan tulpat on pakattu lavan päälle helposti käyttövalmiiksi Pyydä tarjous isommista eristä! ONTELOLAATAN Tulpan Kpl/Lava TULPPA syvyys mm 3010 P8/ P6/ P5/ P5/265, syvä P4/ P4/ P4/ P4/400, syvä P4/ P4/500, syvä P6/200 P5/265 P5/265, syvä P4/320 P4/370 P4/400 P4/500 P4/400, syvä P4/500, syvä 34

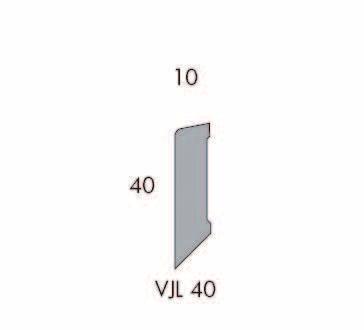

35 viistelista Elementtirakentaminen Viistelistalla saadaan sopiva viiste elementin reunaan. Viistetty elementin reuna ei ole yhtä altis lohkeilulle kuin suora reuna. C A B VIISTELISTA A B C m/pakkaus / / / /100 viistelista PEHMEÄ REUNA Tiivistävä reuna molemmissa kulmissa. C A B VIISTELISTA A B C m/pakkaus PEHMEÄ REUNA / / R 5 10 r 5 4/400 kolmiolista C A A Teräsviistelista (tilauksesta) KOLMIOLISTA A C m/pakkaus / /200 TERÄSVIISTELISTA A C m/pakkaus viistelista pyöristetty C C B VIISTELISTA PYÖRISTETTY B C m/pakkaus 4945 R 4, kynäpyöristys 12 r 4 3/ R r 10 4/ R r 20 4/ R r 35 4/100 PEHMEÄREUNAINEN 4950 R5 10 r 5 4/400 35

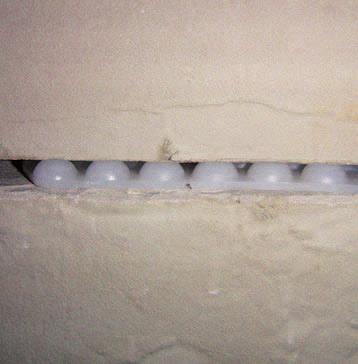

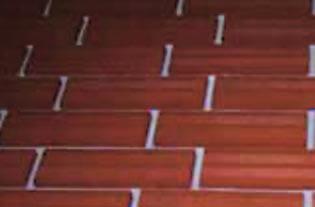

36 Elementtirakentaminen Uran leveys 5 mm kolmiotiivistyslista Mahdollistaa mm. kahden eri pintamateriaalin tai värin käyttämisen samassa elementissä C A A C m/pakkaus 2020 KOLMIOTIIVISTYSLISTA /100 RASTERILISTA ja RASTERIVÄLIPALA Käytetään tiilipintaisissa elementeissä tiilien asemoimiseen oikeille paikoille Soveltuvat kiinnitettäväksi kaksipuolisella teipillä tai naulaimella RASTERILISTA m/pakkaus /12x5 4,1/ /12x7 4,1/ /13X5 4,1/205 Muita kokoja tilauksesta Rasterivälipala Kpl/Pakkaus /12x /12x Välipalan pituus 85 mm valesaumalista Voidaan kiinnittää naulaimella tai kaksipuolisella teipillä Valesaumalistalla saadaan siisti uritus elementin pintaan antamaan näköä ja keventämään isoa pintaa A B C KNV3 140/420/35 NOSTOLENKIN Kpl/Pakkaus VARAUS 2935 KNV1 80/230/ KNV2 70/360/ KNV3 140/420/35 60 VALESAUMA- A B C m/pakkaus LISTAT /15x / /20x / /35x /100 Muita kokoja tilauksesta NOSTOLENKIN VARAUS Nostolenkin varaus tekee nostolenkin ympärille siistin varauksen, lenkin katkaisu varauksen pohjasta Mahdollistaa nostolenkin katkaisun 30 mm ja 35 mm betonipinnan alapuolelta Ei enää vaneripalojen leikkuuta KNV2 70/360/35 KNV1 80/230/30 36

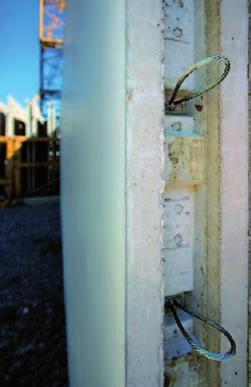

37 Elementtirakentaminen VAIJERILENKKIJÄRJESTELMÄ Hyvä vaihtoehto nykyisin käytössä oleville vaijerilenkkikoteloille. Käytetty kokonaistyöaika vaarnaa kohti vähenee Muovikoteloa voidaan käyttää kertaa Erittäin siisti lopputulos, jälkihoitotyö jää kokonaan pois BY 5B käyttöseloste n:o 352. Tilaa suunnitteluohje! YLÄJUOTOSKOTELO Kpl/Pakkaus 5060 SYJ SYJ 70 kapea SYJ SYJ SYJ VAIJERILENKKI- Kpl/Pakkaus JÄRJESTELMÄ 4370 Kotelo Suljinosa Vaijerilenkki 100 SIDONTAPISTEVARAUS Sidontapistevaraus tulee kehäteräksen taakse muottireunaa päin ja suora sivu muotin alatai yläpintaan Sidontapistevarauksen avulla muodostetaan elementin alareunaan aukko, jossa kehäteräs on näkyvissä Ei enää EPS:n leikkuuta ja teippausta SPK Max. raudan paksuus Kpl/Pakkaus 3890 SPK1 75/70/ mm SPK2 100/140/ mm SPK3 150/140/ mm SPK4 120/200/ mm 24 Komponentit löytyvät Tekla Structures sekä CADS Planner ohjelmistoista! Tilaa ilmainen mittakuvasto! CAD-blokit voit ladata myös valmiina osoitteesta yläjuotoskotelo Betonielementin yläreunaan tulevan kiinnitystapin varaus. Kotelo kiinnitetään muottiin, jolloin sen avulla saadaan betonivaluun juotoksessa tarvittava varaus Muoviosa irroitetaan vasta asennuksen yhteydessä, jolloin juotosvaraus säilyy puhtaana Jättämällä varaus paikoilleen varastoinnin ajaksi, ei kosteus pääse elementtiin 37

38 Elementtirakentaminen alajuotoskotelo (tilauksesta) Vaihtoehto seinän alajuotosvaraukseksi. Mahdollistaa pidemmän tapin ja varmemman juotoksen. ALAJUOTOSKOTELO Kpl/Pakkaus 1000 Kotelo Kansi Jatko 25 mm Jatko 50 mm 200 tiivistyskampa Esijännitetyissä palkeissa vaijerien läpimenokohtien peittämiseen molemmin puolin vaijeria/ vaijereita Tiivistää läpimenokohdan ja jättää siistin pinnan Nostolenkkikolon tiivistämiseen muotissa TIIVISTYSKAMPA Kpl/Pakkaus x 30 mm 2000 LÄPIVIENTITULPPA Läpivientitulppaa käytetään muottireunan läpi menevien yksittäisten terästen asennukseen Läpivientitulppa säästää muottia ja helpottaa huomattavasti muotin purkamista valun jälkeen Jos reikä ei ole käytössä, sen voi sulkea läpivientitulpalla, johon ei ole tehty ristiviiltoja Raudan paksuus mm LÄPIVIENTITULPPA Kpl/Pakkaus 2285 LVT 50/ VAIJERISUOJA Pituus 3 m Raaka-aine ABS voidaan hävittää polttamalla Käytetään jännepalkkien vaijerien suojaamiseen sellaisessa paikassa, jossa halutaan, että vaijeri ei tartu betoniin. Näin saadaan kohdistettua vaijeriin veto oikeaan paikkaan VAIJERISUOJA m/pakkaus 4385 VS 12,5 150/

39 Elementtirakentaminen VAARnAUSPROFIILI (TILAUSTUOTE) Käytetään vaarnoissa joissa on harjateräksestä tehdyt lenkit tai kohteissa, jotka tehdään ilman lenkkejä Muotonsa ansiosta saadaan hyvä tarttuvuus Voidaan käyttää useita kertoja uudelleen TIIVISTEnAUHA Soveltuu vaarnausprofiilin lenkkikolojen tukkimiseen Käytetään myös elementtisaumojen tiivistämiseen Raaka-aine polyeteeni Muita kokoja tilauksesta SÄHKÖASEnnUSPUTKEn PIDIKE Käytetään patterimuottien yläosassa asemoimaan sähköasennusputket keskelle elementtiä, jotta työmaalla on helpompi jatkaa sähköistystä eteenpäin esim. kerrosten välillä. Pidikettä käyttämällä ehkäistään, ettei työmaalla tarvitse piikata sähköputkia esiin. Sähköasennusputken pidikkeeseen on myös helppo kiinnittää yläpuolen pieliteräkset, jolloin ne pysyvät suorassa. Seinävahvuuksille mm VAARNAUSPROFIILI Kpl/Pakkaus lenkkikololla lenkkikololla 20 TIIVISTENAUHA m/pakkaus mm 100 KOJERASIAN TUKI Kpl/Pakkaus 1980 Pohja Schneider Pohja ABB Ensto Säätövarsi Villanaula (sis. topparin) Matala vemo -magneetti 1 TUOTE Kpl/Pakkaus 3970 Sähköasennusputken pidike 80 KOJERASIAn TUKI Kojerasian tuki ja pohja ABB:n (Enston) sekä Schneider Electricin rasiatyypeille Kojerasian tuki helpottaa rasian asentamista valun yläpintaan Kojerasian kiinnittämiseen tarvitaan aina pohja, johon rasia kiinnitetään. Tämän lisäksi tarvitaan teräsmuoteissa säätövarsi ja eristeeseen kiinnitettäessä villanaula Kiinnitys muottipintaan tapahtuu säätövarren avulla, joka on kiinnitetty matalaan vemo - magneettiin Ø 70 mm, korkeus 12 mm ja kierre 16 mm. Säätövartta katkaisemalla saadaan rasia samaan tasoon valun kanssa Eristeen päälle tuleva rasia painetaan villanaulan avulla haluttuun valuvahvuuteen. Laippa estää rasiaa painumasta liian syvälle villaan. Villanaulan väkäset estävät rasiaa nousemasta ylös valun aikana TAIVUTUSJATKO TJ 20 S Taivutusjatko on 20 mm:n sähköasennusputkille tarkoitettu taipuva jatko joka poistaa taivutusjousen käyttötarpeen ja näin nopeuttaa ja helpottaa asennustyötä. Toisen umpinaisen pään ansiosta voidaan käyttää pääteholkin asemasta uppoasennuksissa. TAIVUTUSJATKO Kpl/Pakkaus 3975 Ø 20 mm

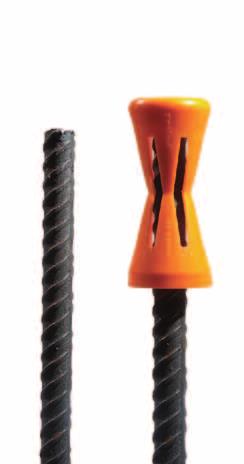

40 Elementtirakentaminen UPOTUSALUSTA Upotusalustat nopeuttavat elementtitehtaalla tartuntojen asennusta muottiin Lopputulos on viimeistellyn näköinen Jälkityökustannukset vähenevät Kiinnitetään vanerimuottiin pohjasta naulaamalla UPOTUSALUSTA Kpl/Pakkaus x 50 mm x 100 mm x 150 mm 90 PUTKILÄPIVIENTIVARAUS Palkkien läpiviennissä käytettävien putkien päiden varaukset ja kiinnitystuki Varaukset kiinnitetään palkkimuotin laitoihin sekä laitetaan sopiva putki varausten väliin. Näin saadaan palkkeihin siistit läpiviennit esim. sprinklerijärjestelmälle tai muille vastaaville läpivientiä vaativille osille. Varauksen pyöreiden kulmien ansiosta lopputyö on siistin näköinen Voidaan käyttää useita kertoja. PUTKILÄPIVIENTI VARAUS Kpl/Pakkaus /80 mm putkille x 70 mm x 90 mm x 80 mm x 95 mm VAROITE Varoitetta käytetään vapaina törröttävien raudanpäiden varoitusmerkkinä esim. estämään suojapeitteiden repeytymistä sekä lisäämään työturvallisuutta. Varoite on erittäin helposti havaittavissa oranssin hälytysvärinsä vuoksi Käytetään rautojen suojana myös elementtien varastoinnissa ja kuljetuksissa Raudoille 8 40 mm Raudan Ø mm Kpl/Pakkaus

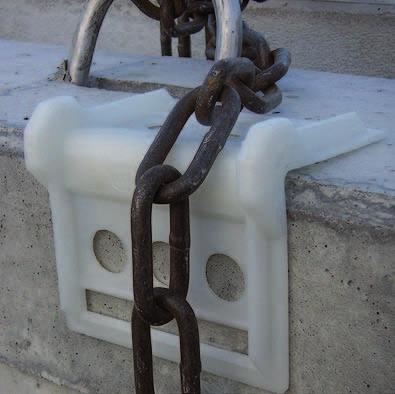

41 Elementtirakentaminen 110 mm 100 mm ELEMENTIN KULMASUOJA 100 X 110 Suojaa elementtien ja porrasaskelmien kulmia nosto- ja kuljetusvaiheessa Reunukset estävät nosto- ja sidontaliinojen luiskahtamisen pois kulmasuojan päältä Kestävä ja usean käyttökerran kestävä suoja Väri: Luonnonvalkoinen Auttaa viemään laadukkaat elementit ehjänä työmaalle! ELEMENTIN Kpl/Pakkaus KULMASUOJA ELEMENTIN varastointilevy Käytetään varastoinnissa kahden elementin välissä Tuotteesta ei jää jälkiä elementin pintaan ELEMENTIN Kpl/Pakkaus VARASTOINTILEVY 4460 midi 140x58 mm maxi 140x65 mm 200 VARASTOINTIKIILA ELEMENTEILLE Korvaa puiset kiilat varastoinnissa Muovikiilan etuja ovat: Kestää kosteutta ja voi olla suoraan kosketuksissa veden kanssa Ei värjää elementtejä Ei jäädy talvella kiinni elementtiin Puhdistaminen liasta ja pölystä onnistuu painepesurilla tai teollisuuspesukoneessa miedolla pesuaineliuoksella Varustettu kiinnitysköydellä (n. 600 mm), jonka avulla kiila saadaan roikkumaan elementin varastointitelineeseen Kiinnitysköysi estää kiilan putoamisen maahan, siten kiila pysyy puhtaana eikä myöskään katoa Väri: Luonnonvalkoinen Tuotenro Pituus mm Leveys mm Kpl/Pakkaus koko: 80x120 mm ELEMENTIN ASENNUSPALA raskaat ELEMENTIT koko: 50x80 mm Raskaiden elementtien asennuksiin Raaka-aine polykarbonaatti Kantavuus testattu kg:n kuormalla Normaali käyttökuorma kg Edut teräslappuun verrattuna - Kevyempi kuljettaa asennuskohteeseen - Pinnalle ei synny talvella jäistä kuuraa ei liukas - Ei ruostevalumia koko: 80x120 mm Kpl/Pakkaus mm mm mm mm 200 koko: 50x80 mm Kpl/Pakkaus mm mm mm mm mm

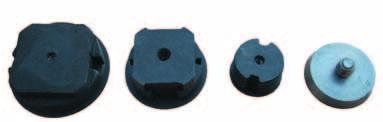

42 Elementtirakentaminen MAgnEETIT Tilauksesta myös muita magneetteja Jakorasia Kojerasia Pääterasia Vemo VEMOn UPOTUSALUSTA Vemon upotusalusta kiinnitetään naulaamalla muottiin, sen jälkeen vemo kierretään paikalleen Upotusalustalla saadaan aikaan upotus vemolle. Työmaalla upotus on helppo paikata betonilla tai vemon peitelevyllä sen jälkeen, kun vemon käyttö on tullut tarpeettomaksi VEMOn SUOJATULPPA KUMI EPDM-kumiset vemotulpat suojaavat vemon reikää erittäin hyvin lialta, vedeltä ja sääolosuhteilta. Tällä varmistetaan, että vemoon voidaan aina kiinnittää haluttu kiinnike, kun kierteet eivät ole lian tai jään peitossa MAGNEETIT Kpl/Pakkaus 2295 JAKORASIA E * KOJERASIA E * PÄÄTERASIA VEMO VEMO 16 1 * ABB Ensto TARTUNTAPOHJA Syvyys mm Kpl/Pakkaus kierteellä kierteellä kierteellä kierteellä kierteellä VEMON SUOJA- mm Kpl/Pakkaus TULPPA VEMOn SUOJATULPPA MUOVI Suojaa vemon kierteitä pölyltä ja lialta Helppo irroittaa työmaalla talttapäisellä meisselillä VEMON Ø mm Kpl/Pakkaus SUOJATULPPA

43 nostoankkurit VEMOT Elementtirakentaminen Kaikki tartuntakierteet ovat saatavissa käsittelemättömänä, sinkittynä ja ruostumattomana Voidaan käyttää myös elementin nostamiseen. Saatavissa nostotaulukko, josta selviää nostokulma ja sallittu elementin paino kullekin ankkurityypille. VEMO Pituus mm Kpl/ Pakkaus Harustapilla 310 käsittelemätön 4480 M M M16* M16* M20* Rd Rd Rd Rd Rd R ruostumaton 4500 M12* M16* M16* M Rd Rd Rd Rd Rd Rd * Varastotuote MUOTTILUKKO KIERRETTÄVÄ Kpl/Pakkaus 1955 KIERRETANKO 15/17 1 Ø 15 mm harvakierretangolle Laipan Ø 100 mm Mutterin pituus 50 mm Kpl/Pakkaus 2790 KIERRETTÄVÄ MUOTTILUKKO MUTTERI 15/ VEMO Pituus mm Kpl/ Pakkaus Harustapilla ja etulevyllä 410 käsittelemätön 4620 M12* M16* M16* M M20* R ruostumaton 4625 M M M16* M HARVAKIERRETAnKO (DYWIDAg) Pituus 1,2 m Tilauksesta 6 m SIDELAngAT Pakkaus 5 kg / nippu, 1000 kg / lava Laadukas ja sitkeä lanka takaa tiukat sidokset Tuotenro Ruostumaton Tuotenro Sinkitty Tuotenro Kuparoitu Tuotenro Musta ,9 x 350 mm ,9 x 400 mm ,9 x 400 mm ,2 x 400 mm ,9 x 400 mm ,2 x 400 mm ,1 x 400 mm ,9 x 550 mm ,2 x 450 mm ,1 x 450 mm ,2 x 550 mm ,2 x 550 mm SIDOnTAKOUKKU Tavallinen puukahvalla Laakeroitu kumikahvalla, karkaistu kärki ja kokonaan galvanoitu Tuotenro SIDONTAKOUKKU Kpl/Pakkaus 3885 Tavallinen Laakeroitu 1 43

44 Etkö löytänyt sopivaa tai tarvitsemaasi tuotetta? Kehitämme jatkuvasti tuotteita asiakkaiden kanssa sekä laajennamme mielellämme tuotevalikoimaamme.
