1 -Polarfle Sisällysluettelo Sisällysluettelo 4.1 Järjestelmäkuvaus Järjestelmäkuvaus DN , ø virtausputki mm POLARFLEX -putki DN 20-40, ø virtausputki mm Rakenne, mitat, painot ja toimituspituudet POLARFLEX -putki DN , ø virtausputki mm Rakenne, mitat, painot ja toimituspituudet 4.2. Suunnittelutiedot Painehäviöt Lämpöhäviöt Lämpökaapelin kytkeminen Lämpökaapelin jatkaminen Lämpökaapelin T-haaroitus 4.3 Tarvikkeet Jatkospakkaus T-haarapakkaus Eristystarvikkeet Pääte- ja jatkoliittimet T-liittimet Putken päätykutiste Seinän läpivientitiiviste Varoitustarra 4.5 Kaivannot, taloon nousut ja seinän läpiviennit Kaivantojen mitat Putken taloon nousu Seinän läpivienti

2 -Polarfle Järjestelmäkuvaus Taipuisa vesijohto lämmityskaapelilla Virtausputki Materiaali: Kestoikä: Käyttöalue: PE-100 virtausputki Polyeteeni PE-100 HD, DIN EN ISO vuotta +20 C lämpötilassa ja 10 bar:n paineessa (+30 C ja 6,3 bar) Soveltuu kylmän käyttöveden ja jäteveden johtamiseen ma. +20 C lämpötilassa ja 10 bar:n paineessa, tai +30 C ja 6,3 bar Viitelämpötila C Arvo Testistandardi Tiheys Lämmönjohtavuus Murtovetolujuus Kimmomoduuli Pituuden lämpötilakerroin Kiteytymisarvo E kg/m W/mK N/mm N/mm 1/K C 2 2 DIN DIN DIN DIN DIN Lämpökaapeli Materiaali: Ulkovaippa Suojapunos Sähköeriste Itsesäätyvä sydänmateriaali Äärijohtimet Itsesäätyvä lämmityskaapeli Mitat Sallittu minimitaivutussäde Käyttöjännite Sallittu käyttölämpötila ma. Ma. lämmitysvirtapiirin pituus Virran kulutus +5 C:ssa 3. Lämpöeriste Materiaali: mm mm Freezstop 11FSM2-CT Freezstop 17FSM2-CT Leveys 7,9 mm, paksuus 5,6 mm 20 mm 230 VAC Jatkuva käyttö +65 C, tilapäinen käyttö +85 C, alin 30 C 128 m/16 A 11 W/m Leveys 7.9 mm, paksuus 5.6 mm 20 mm 230 VAC Jatkuva käyttö +65 C, tilapäinen käyttö +85 C, alin 30 C 102 m/16 A 17 W/m Mahdollisimman hyvän henkilö- ja palosuojauksen saamiseksi on piirisuojauksessa käytettävä 30 ma:n vikavirtasuojakytkintä. Freon-vapaa, 100 % CO2-puhallettu polyuretaanivaahto Polyuretaani Viitelämpötila C Arvo Testistandardi Tiheys Lämmönjohtavuus Umpisolurakenne Veden imeytyminen 24 tunnissa. 50 > kg/m W/mK % % DIN DIN EN Suojaputki Materiaali: Tehtävä: Pienitiheyksinen polyeteeni, PE-LD, saumattomasti suulakepuristettu Suoja mekaanisia vaikutuksia ja kosteutta vastaan PE-LD-suojaputki Viitelämpötila C Arvo Testistandardi Tiheys Lämmönjohtavuus Kiteymisarvo kg/m W/mK C DIN DIN 52612

3 -Polarfle - -Polarfle -putki mm lämmityskaapelilla Alumiinifolio, leveys 50 mm Lämmityskaapeli Freezstop 11FSM2-CT Alumiinifolio, leveys 50 mm s1 PE-virtausputki PUR-vaahto PE-folio PE-LD suojaputki, korrugoitu Polarfle s d D Polarfle Freezstop 11FSM2-CT lämmityskaapeli Polarfle-putki Tyyppi DN Koko ["] PE-virtausputki d s mm Suojaputki D s1 mm Min. taivutussäde m Virtausputken tilav. l/m Paino kg/m Ma. toimituspituus * kieppi/m 25/76 32/76 40/91 50/91 Erikoiskoko /4" 1" 11/4" 11/2" *) Kiepin koko mm (leveys) HUOM! Lämmitysvirtapiirin ma. pituus voi olla yhdellä sähkösyötöllä ma. 128 m/16 A (ks. sivu 4.100)

4 -Polarfle - -Polarfle -putki mm lämmityskaapelilla Alumiinifolio, leveys 102 mm Lämmityskaapeli Freezstop 17FSM2-CT Lämpökaapelin kanava Alumiinifolio, leveys 102 mm s1 PE-virtausputki PUR-vaahto Polarfle d s D PE-folio PE-LD suojaputki, korrugoitu Polarfle 18 8Lämpökaapelin kanava Freezstop 17FSM2-CT lämmityskaapeli Polarfle-putki Tyyppi DN Koko 63/126 75/126 90/ / ["] 2" 21/2" 3" 4" PE-virtausputki d s mm Suojaputki D s1 mm Min. taivutussäde m Virtausputken tilav. l/m Paino kg/m Ma. toimituspituus * kieppi/m Erikoiskoko *) Kiepin koko mm (leveys) HUOM! Lämmitysvirtapiirin ma. pituus voi olla yhdellä sähkösyötöllä ma. 102 m/16 A (ks. sivu 4.100)

5 -Polarfle Painehäviötaulukko PE 100-putki Virtausmäärä m [kg/h] m/s m/s Veden keskimääräinen lämpötila 20 C Karheus ε = 0.01 mm (PE 100) (1 mmws = 9.81 Pa) Veden nopeus m/s Painehäviö p [Pa/m] m/s 0.75 m/s 1.5 m/s 110/90 (DN 100) m/s 90/73.6 (DN 80) (DN 25) 32/26.2 (DN 32) 40/ m/s 50/40.8 (DN 40) 75/ /20.4 (DN 20) (DN 50) (DN 65) 63/51.4

6 -Polarfle Lämpöhäviötaulukko Lämpöhäviötaulukko Lämpöhäviöt erilaisissa suojaputken pintalämpötiloissa Veden keskilämpötila: +2 C (= Tmed) Pintalämpötila Lämmityskaapelin teho ei riitä kompensoimaan lämpöhäviötä yli 10 W/m:ssa, ja jäätymisriski syntyy. Tmed = 2 C Jos putki on asennettu maan alle (peittosyvyys min. 0,6 m) lämpöhäviöt ovat 20 % pienempiä. Suojaputken pintalämpötila [ C] 25/76 32/76 40/91 50/91 63/126 75/126 90/ /162 Lämpöhäviöt q W/m Keskilämpötila +2 C

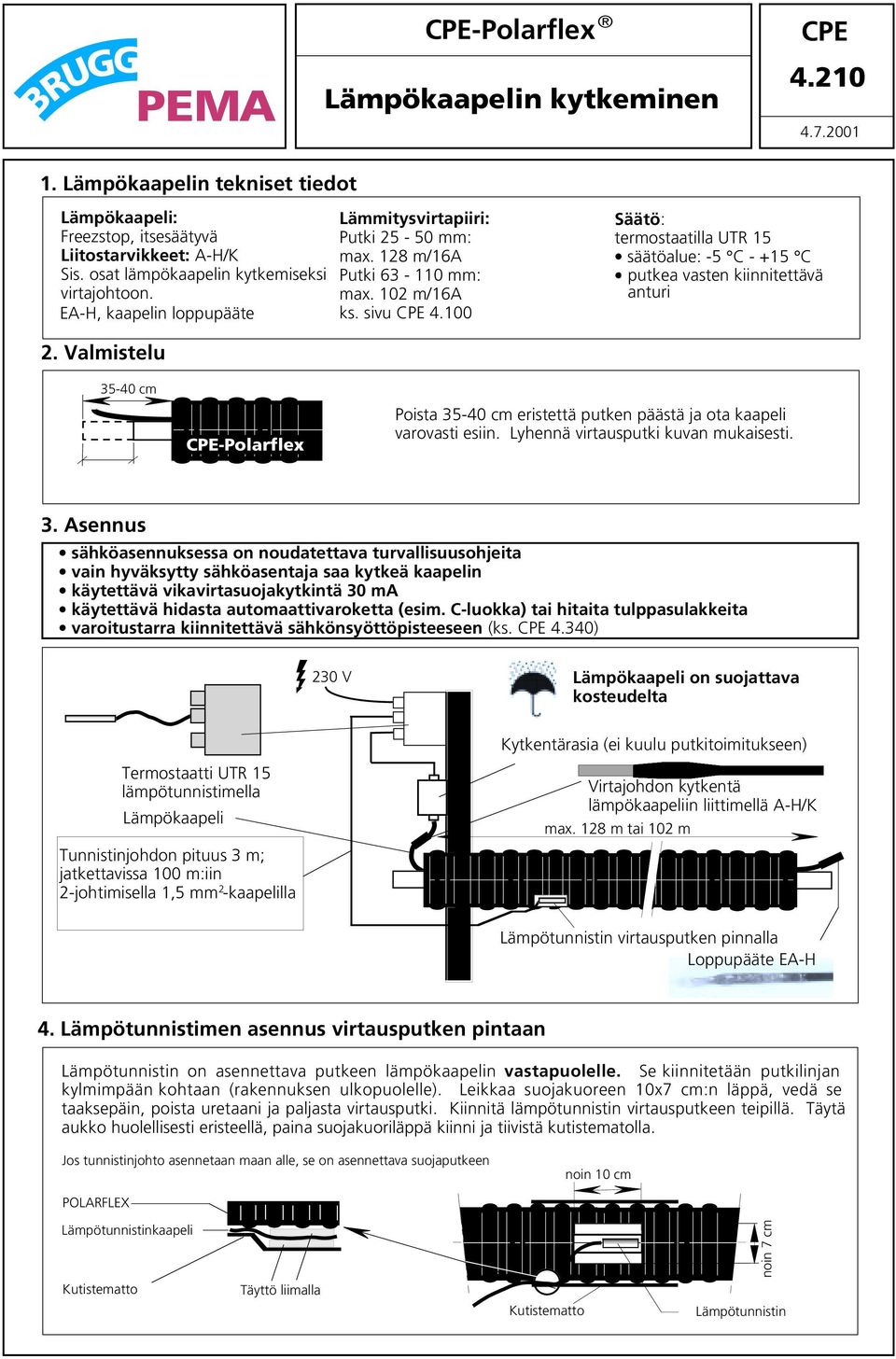

7 -Polarfle Lämpökaapelin kytkeminen Lämpökaapelin tekniset tiedot Lämpökaapeli: Freezstop, itsesäätyvä Liitostarvikkeet: A-H/K Sis. osat lämpökaapelin kytkemiseksi virtajohtoon. EA-H, pääteliitin kaapelin loppupääte Lämmitysvirtapiiri: Putki mm: ma. 128 m/16a Putki mm: ma. 102 m/16a ks. sivu Säätö: termostaatilla UTR 15 säätöalue: -5 C C putkea vasten kiinnitettävä, tai ympäristöä anturi valvova ilma-anturi 2. Valmistelu cm -Polarfle Poista cm eristettä putken päästä ja ota kaapeli varovasti esiin. Lyhennä virtausputki kuvan mukaisesti. 3. Asennus sähköasennuksessa on noudatettava turvallisuusohjeita vain hyväksytty sähköasentaja saa kytkeä kaapelin käytettävä vikavirtasuojakytkintä 30 ma käytettävä hidasta automaattivaroketta (esim. C-luokka) tai hitaita tulppasulakkeita varoitustarra kiinnitettävä sähkönsyöttöpisteeseen (ks ) 230 V Lämpökaapeli on suojattava kosteudelta Termostaatti UTR 15 lämpötunnistimella Lämpökaapeli Tunnistinjohdon pituus 3 m; jatkettavissa 100 m:iin 2 2-johtimisella 1,5 mm -kaapelilla Kytkentärasia (ei kuulu putkitoimitukseen) Virtajohdon kytkentä lämpökaapeliin liittimellä A-H/K ma. 128 m tai 102 m Lämpötunnistin virtausputken pinnalla Loppupääte EA-H 4. Lämpötunnistimen asennus virtausputken pintaan Lämpötunnistin on asennettava putkeen lämpökaapelin vastapuolelle. Se kiinnitetään putkilinjan kylmimpään kohtaan (rakennuksen ulkopuolelle). Leikkaa suojakuoreen 107 cm:n läppä, vedä se taaksepäin, poista uretaani ja paljasta virtausputki. Kiinnitä lämpötunnistin virtausputkeen teipillä. Täytä aukko huolellisesti eristeellä, paina suojakuoriläppä kiinni ja tiivistä kutistematolla. Jos tunnistinjohto asennetaan maan alle, se on asennettava suojaputkeen noin 10 cm POLARFLEX Lämpötunnistinkaapeli Kutistematto Täyttö liimalla Kutistematto noin 7 cm Lämpötunnistin

8 -Polarfle Lämpökaapelin jatkaminen Lämpökaapelin tekniset tiedot Lämpökaapeli: Freezstop, itsesäätyvä 11 W/m tai 17 W/m Liitostarvikkeet: V-H/H, sis. osat lämpökaapelin jatkamiseen. A-H/K, sis. osat lämpökaapelin kytkemiseksi virtajohtoon. EA-H, pääteliitin kaapelin loppupääte Lämmitysvirtapiiri: Putki mm: ma. 128 m/16a Putki mm: ma. 102 m/16a ks. sivu Suunnittelu L 128 m tai 102 m Jatkoliitos L > 128 m tai 102 m Erilliset virtapiirit Jatkoliitin V-H/H Loppupääte EA-H Virta Virta Virta ma. 128 m ma. 102 m ma. 128 m ma. 102 m ma. 128 m ma. 102 m 3. Valmistelu 40 cm Lyhennä kuvan 2 mukaisesti Kuva 1 -Polarfle 15 cm Kuva 2 15 cm Poista 40 cm eristettä putken päistä ja ota kaapeli varovasti esiin. Lyhennä virtausputki kuvan 2 mukaisesti 4. Jatkaminen Jatkoliitos 40 cm Jatkoliitin V-H/H Kierreliitin Erilliset virtapiirit lisävirran syöttöä varten 30 cm 30 cm 30 cm Loppupääte EA-H Jatkoliitoksen eristäminen, ks. sivut ja Lämpökaapeli on suojattava kosteudelta

9 -Polarfle Lämpökaapelin T-haaroitus Lämpökaapelin tekniset tiedot Lämpökaapeli: Liitostarvikkeet: Freezstop, itsesäätyvä V-H/H, sis. osat lämpökaapelin jatkamiseen. 11 W/m tai 17 W/m A-H/K, sis. osat lämpökaapelin kytkemiseksi virtajohtoon. EA-H, pääteliitin kaapelin loppupääte MUC, sis. osat T-liitoksen tekemiseen 2. Suunnittelu Lämmitysvirtapiiri: Putki mm: ma. 128 m/16a Putki mm: ma. 102 m/16a ks. sivu Pääteliitin EA-H Kokonaispituus 128 m tai 102 m Virta liitin (A-H/K) Pääteliitin EA-H Kokonaispituus 128 m tai 102 m T-liitin Micro Uni Clip MUC Virta liitin (A-H/K) Jatkoliitin V-H/H Pääteliitin EA-H L 128 m Virta liitin (A-H/K) Kokonaispituus 128 m tai 102 m Pääteliitin EA-H Jatkoliitin V-H/H Pääteliitin EA-H L 128 m Lämpökaapeli on suojattava kosteudelta 3. Valmistelu 50 cm Polarfle Poista 50 cm eristettä putken päistä ja ota kaapeli varovasti esiin. Lyhennä virtausputki kuvan mukaisesti. 4. Lämpökaapelin T-haaroitus Kierreliitin tai sähköhitsattava T-liitin T-liitin Micro Uni Clip MUC

10 -Polarfle Jatkospakkaus T-haarapakkaus Jatkos d1 Polarfle d2 d1 d PE-putken jatkoliitin, ks. sivu Eristemateriaali, ks. sivu Jatkosholkki 4 Kutistematto kaikki mitat mm T-haaroitus d d1 d3 ma. 490 mm 645 mm Ø d1 Ø d3 25/76-25/76 32/76-32/76 40/91-40/91 40/91-32/76 50/91-50/91 50/91-40/91 63/126-63/126 63/126-50/91 75/126-75/126 75/126-63/126 90/162-90/162 90/162-75/ / / /162-90/162 25/76 32/76 40/91 Haara, Ø d2 50/91 63/126 75/126 90/ /162 1 PE-putken T-liitin, ks. sivu Lasikuitu T-haara 3 Eristemateriaali, ks. sivu Supistusrengas 5 Erikoistiiviste

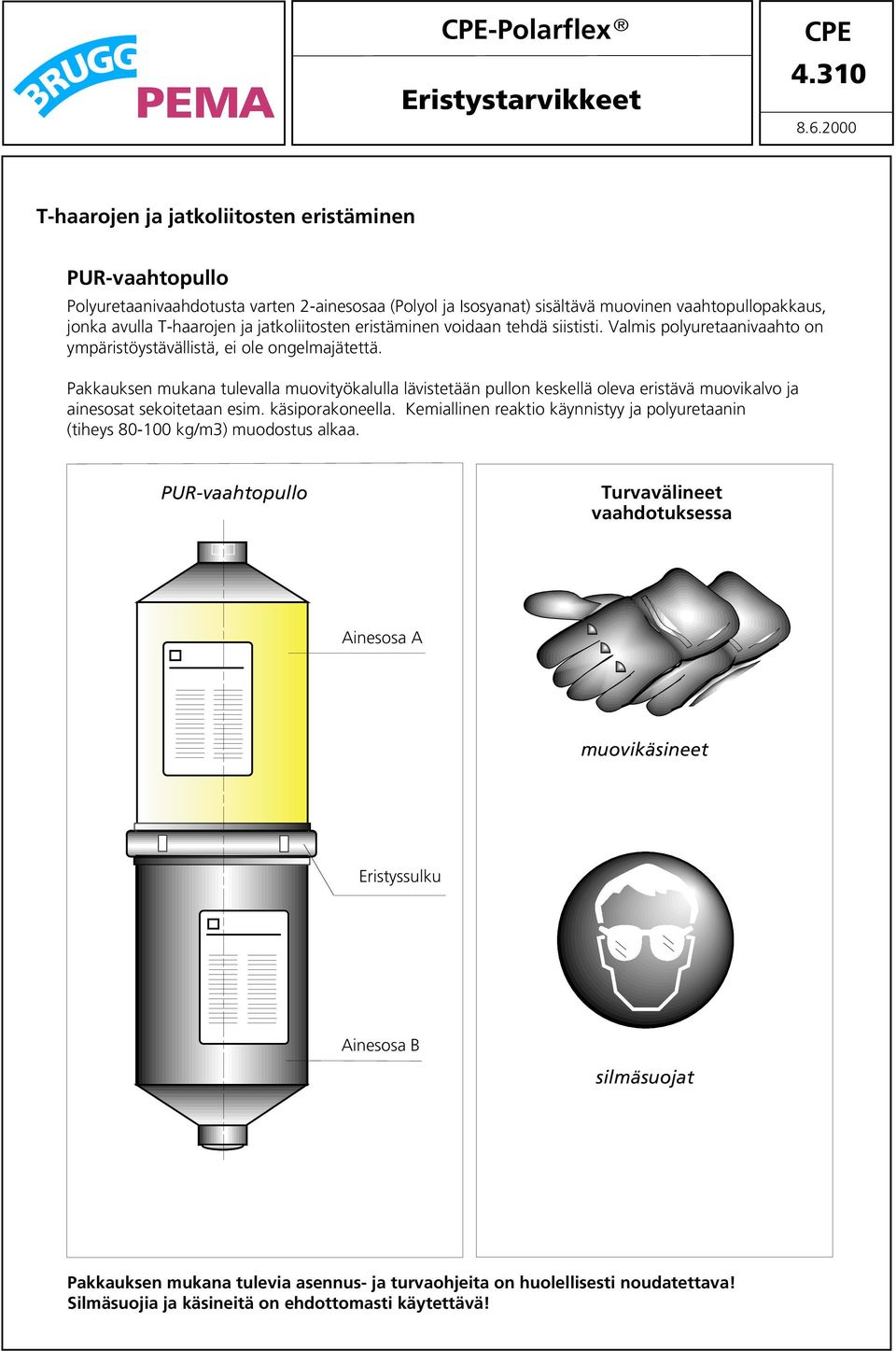

11 -Polarfle Eristystarvikkeet T-haarojen ja jatkoliitosten eristäminen PUR-vaahtopullo Polyuretaanivaahdotusta varten 2-ainesosaa (Polyol ja Isosyanat) sisältävä muovinen vaahtopullopakkaus, jonka avulla T-haarojen ja jatkoliitosten eristäminen voidaan tehdä siististi. Valmis polyuretaanivaahto on ympäristöystävällistä, ei ole ongelmajätettä. Pakkauksen mukana tulevalla muovityökalulla lävistetään pullon keskellä oleva eristävä muovikalvo ja ainesosat sekoitetaan esim. käsiporakoneella. Kemiallinen reaktio käynnistyy ja polyuretaanin (tiheys kg/m3) muodostus alkaa. PUR-vaahtopullo Turvavälineet vaahdotuksessa Ainesosa A muovikäsineet Eristyssulku Ainesosa B silmäsuojat Pakkauksen mukana tulevia asennus- ja turvaohjeita on huolellisesti noudatettava! Silmäsuojia ja käsineitä on ehdottomasti käytettävä!

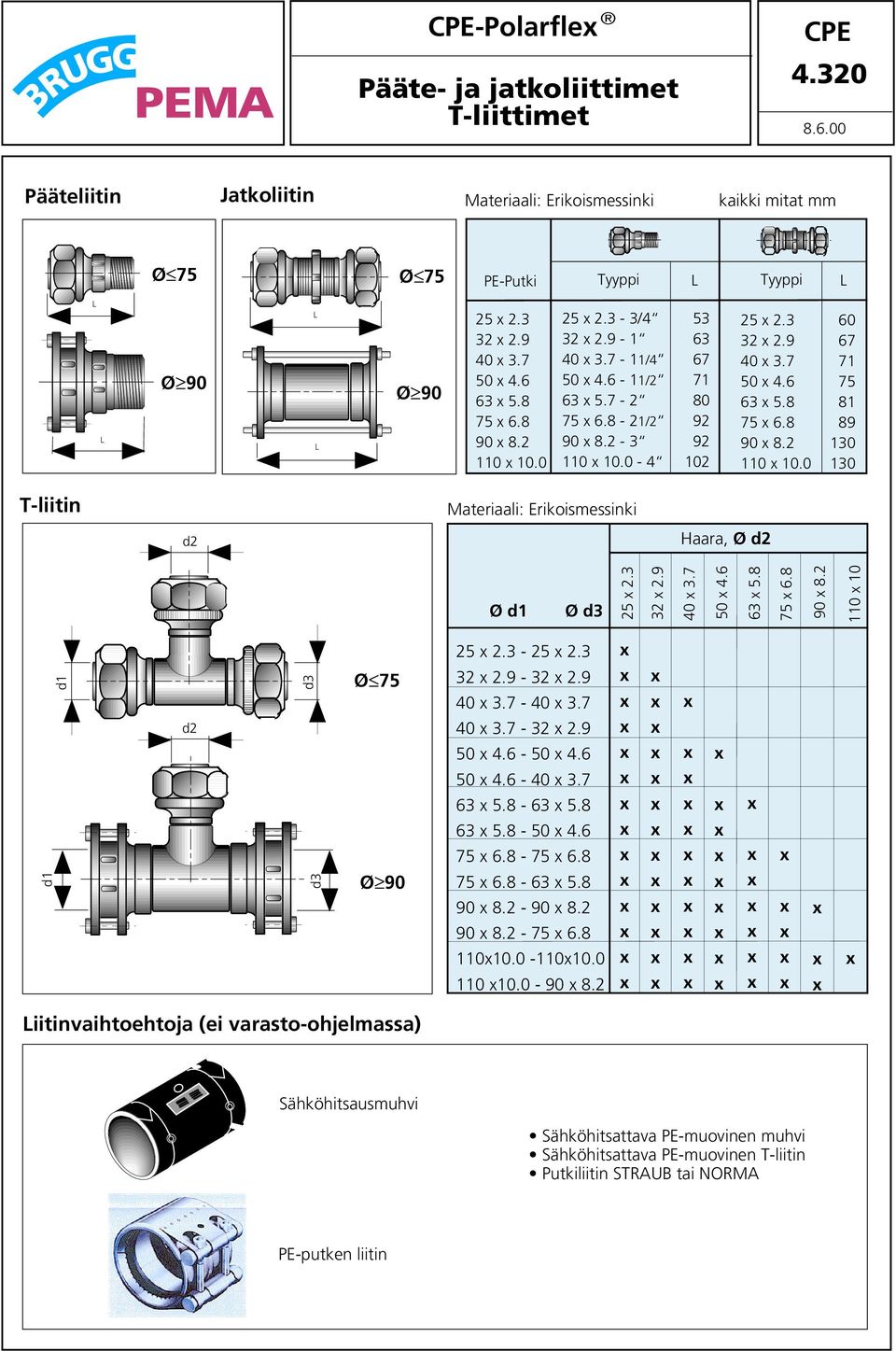

12 -Polarfle Pääte- ja jatkoliittimet T-liittimet Pääteliitin Jatkoliitin Materiaali: Erikoismessinki kaikki mitat mm Ø 75 Ø 75 PE-Putki Tyyppi L Tyyppi L L L Ø 90 L L Ø / / / / T-liitin Materiaali: Erikoismessinki d2 Haara, Ø d2 Ø d1 Ø d d1 d1 d2 d3 d3 Ø 75 Ø Liitinvaihtoehtoja (ei varasto-ohjelmassa) Sähköhitsausmuhvi Sähköhitsattava PE-muovinen muhvi Sähköhitsattava PE-muovinen T-liitin Putkiliitin STRAUB tai NORMA PE-putken liitin

13 -Polarfle Päätykutiste Kutistettava päätykutiste lämpökaapeli Lämpökaapelin pää on asennettava päätykutisteen sisään suojaan kosteudelta Päätykutiste asennetaan erillisen ohjeen mukaisesti (nestekaasuliekillä). Taulukko -Polarfle Putkikoko 25/76 32/76 40/91 50/91 63/126 75/126 90/ /162 Tuotenumero

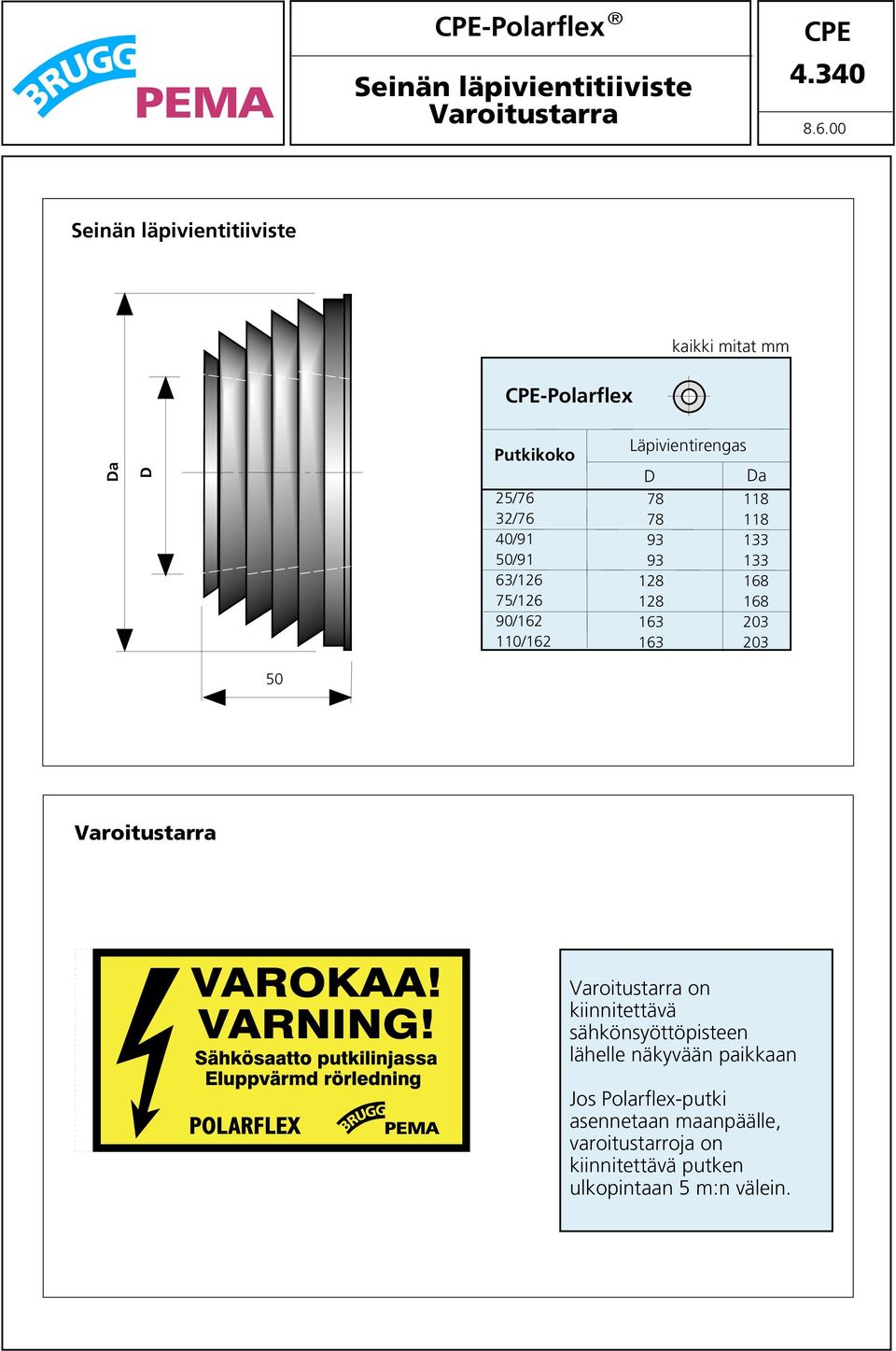

14 -Polarfle Seinän läpivientitiiviste Varoitustarra Seinän läpivientitiiviste kaikki mitat mm -Polarfle Da D Putkikoko Läpivientirengas D Da 25/76 32/76 40/91 50/91 63/126 75/126 90/ / Varoitustarra Varoitustarra on kiinnitettävä sähkönsyöttöpisteen lähelle näkyvään paikkaan Jos Polarfle-putki asennetaan maanpäälle, varoitustarroja on kiinnitettävä putken ulkopintaan 5 m:n välein.

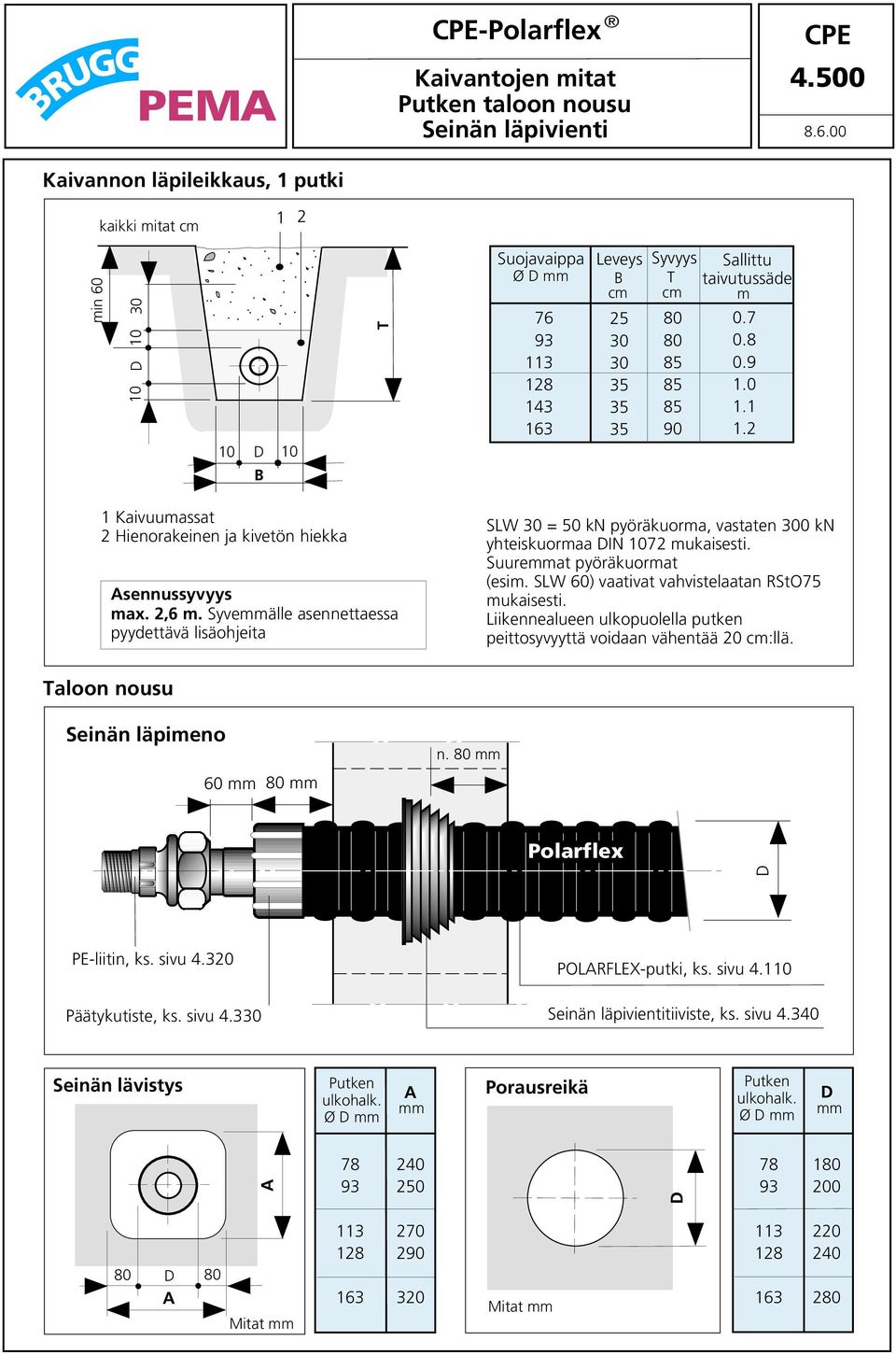

15 -Polarfle Kaivantojen mitat Putken taloon nousu Seinän läpivienti Kaivannon läpileikkaus, 1 putki kaikki mitat cm min D D 10 B T Suojavaippa Ø D mm Leveys B cm Syvyys T cm Sallittu taivutussäde m Kaivuumassat 2 Hienorakeinen ja kivetön hiekka Asennussyvyys ma. 2,6 m. Syvemmälle asennettaessa pyydettävä lisäohjeita SLW 30 = 50 kn pyöräkuorma, vastaten 300 kn yhteiskuormaa DIN 1072 mukaisesti. Suuremmat pyöräkuormat (esim. SLW 60) vaativat vahvistelaatan RStO75 mukaisesti. Liikennealueen ulkopuolella putken peittosyvyyttä voidaan vähentää 20 cm:llä. Taloon nousu Seinän läpimeno 60 mm 80 mm n. 80 mm Polarfle D PE-liitin, ks. sivu Päätykutiste, ks. sivu POLARFLEX-putki, ks. sivu Seinän läpivientitiiviste, ks. sivu Seinän lävistys Putken ulkohalk. Ø D mm A mm Porausreikä Putken ulkohalk. Ø D mm D mm A D D 80 A Mitat mm Mitat mm
