LÄÄKINNÄN JOHTOAUTON TEKNISET JA TOIMINNALLISET VAATIMUKSET

Transkriptio

1 1 LÄÄKINNÄN JOHTOAUTON TEKNISET JA TOIMINNALLISET VAATIMUKSET Nro 1. ALUSTAN TEKNISET JA TOIMNNALLISET VAATIMUKSET Viranomaisten määräykset ja ohjeet Lääkinnän johtoauton alustan tulee olla kaikilta osin Suomessa voimassa olevien lakien ja asetusten sekä viranomaisten määräysten ja ohjeiden mukainen. Valmistajan on annettava tarvittaessa kirjallinen todistus vaatimuksenmukaisuudesta. Lisärakenteiden on täytettävä seuraavat vaatimukset soveltuvin osin: Asetus ajoneuvojen rakenteista ja varusteista (1256/92) Sisäasiainministeriön asetus pelastusautoista (720/2001 Euroopan yhteisön pelastusautoja käsittelevät CEN- standardit: EN1846-1, -2 ja -3 ISO käyttöohjesymbolit ja tekstit 1 Kokonaispaino 2500kg 3200kg 2 Jousitus 3 Renkaat 4 Jarrut 5 Ohjaus 6 Moottori 7 Vaihteisto 8 Vetotapa Kierrejouset ja iskunvaimentimet 4kpl kesärenkaita kevytmetallivantein 4kpl nastarenkaita kevytmetallivantein Vannekoko vähintään 17 tuumaa Lukkiutumattomat levyjarrut jokaisella akselilla Ohjauspyörän korkeuden- ja syvyydensäätö Monitoimiohjauspyörä Diesel (Euro 6) Teho vähintään 140 kw Vääntömomentti vähintään 400 Nm Iskutilavuus minimi 2000 cmᶟ Diesel partikkelisuodatin Moottorissa tulee olla poiskytkettävä lohkolämmitin automaattisella termostaatilla Polttoainesäiliö vähintään 65 litraa Automaattivaihteisto, momentinmuuntimella Vaihteenvalitsin integroituna ohjausakseliin Jatkuva neliveto Luistonestojärjestelmä Akseliväli vähintään 3400mm

2 2 9 Lämmitys- ja ilmanvaihto 10 Turvalaitteet Tehokas pohjoismaiden ilmastoon soveltuva ilmanvaihtojärjestelmä Ilmastointi edessä ja matkustamossa Raitisilmasuodatin Polttoainetoiminen lisälämmitin kauko-ohjaimella Kuljettajan ja matkustajan turvatyyny (matkustajan turvatyyny tulee kytkeä pois, mikäli esim. korityö sitä vaatii) Turvavyön esikiristin etuistuimessa Katveavustin ja kaistanvaihtoavustin Sivutuuliavustin Varashälytin 11 Istuimet Ohjaamossa kaksi (2) istuinta kyynärnojilla (ei ovien puolella) ja istuinlämmittimillä. Kuljettajan istuimessa ristiselänsäätö sekä istuimen etuosan säätö. 12 Sähköjärjestelmä ja valot Kaksi yli 70 ah akkua. Akkujen sijoitus sovitaan rakennepalaverissa. Akkulaturin teho vähintään 220 A. Ohjaamossa lukuvalot Xenon/LED ajovalot, päivävaloautomatiikka, kaarrevalotoiminnolla. 13 Ovet Liukuovet vasemmalla ja oikealla Takana ylöspäin aukeava ovi Sähkötoimiset etuikkunat Kaikkien ovien keskuslukitus kauko-ohjauksella (avaimia 4 kpl) Avaimeton käynti (ovet saatava lukkoon auton ollessa käynnissä) 14 Muu varustus Vakionopeussäädin Autoradio, AUX-liitäntä, USB sekä Bluetooth (HF) integroituna. Mikäli auton sisäänrakennettua soitinta ei voida käyttää niin paikka sovitaan rakennepalaverissa Sisätiloissa irrotettavat kumimatot Peruutuskamera auton omassa näytössä tai navigointilaitteessa Sähköisesti säädettävät ja lämmitettävät laajakulma ulkopeilit 15 Ruostesuojaus Auton tulee olla ruostesuojattu, tehdassuojaus 16 Ajoneuvon mitat Matkustamon pituus etupenkistä takaoveen vähintään 2500mm Matkustamon korkeus takaosassa vähintään 1100mm Matkustamon leveys vähintään 1200mm Auton maksimikorkeus 2300mm vilkkupaneelin kanssa, pois lukien antennit 17 Maalaus Keltainen pohjaväri Auton teippaukset ja maalaukset sovitaan rakennepalaverissa

3 3 18 Takuu/huolto Alustan takuu vähintään 2 vuotta. Myyjän on taattava ajoneuvon pääsy takuukorjaukseen kahden vuorokauden sisällä. 19 Huolenpitosopimus Alustan toimittajan tulee tarjota optiona huolenpitosopimus 60 kuukaudelle ja kilometrille. Sopimuksen tulee sisältää auton huolto-ohjelman mukaiset huollot ja normaalit kulumisen aiheuttamat korjaukset ja äkilliset korjaustoimenpiteet. Huolenpitosopimuksen mukaiset huollot ja korjaukset tulee suorittaa alustavalmistajan valtuuttamassa huoltoverkostossa. Alustan toimittajalla tulee olla valmius huolenpitosopimukseen. Nro 2. KORITYÖN TEKNISET JA TOIMINNALLISET VAATIMUKSET 1 Yleistä Kaikkien tarjouspyynnön dokumenttien, piirustusten, rakenneselvitysten, takuuasiakirjojen, käyttöohjeiden tms. tulee olla suomenkielisiä. Tarjottavien varusteiden ja tarvikkeiden merkki ja malli on selvitettävä tarjouksessa erillisessä rakenneselvityksessä. Korityöltä edellytetään etummaisen johtotilan istuimen osalta EN 1789 standardin mukaista negatiivisen kiihtyvyyden (10G) törmäystestiä virallisen testauslaitoksen DEKRA:n tai vastaavan toimesta. Todistukset hyväksytystä törmäystestistä tulee olla tarjouksen liitteessä. Korityönvalmistajalla tulee olla laatujärjestelmä ISO 9001, vähintään vuodelta 2015 tai nuorempi. 2 Ohjaamo 2.1 Ohjaamon työpöytä Apumiehen istuin poistetaan ja toimitetaan tilaajalle. Poistetun istuimen tilalle asennetaan työtaso ja lokerikko kartoille sekä tarvittaville kansioille. Työtason päälle tulee viistosti kuljettajaan sijoitettu matala levyseinä, johon asennetaan Virve-ajoneuvoaseman käyttölaite ((Sepura), mikäli se ei mahdu kojelautaan sekä 2 kpl Virve-käsiradion (Sepura yhteensopivat) HF-lataustelineet. Pöytätason päälle tulee Panasonic FZ-G1 mk2 tablettitietokone telakkaan, jossa läpiviennit antenneille sekä lataus (Codea Control ja Nasta, tabletti toimittajan toimittama) sekä kannettavan tietokoneen (Panasonic CF19) ajoneuvotelakka. Tuulilasin vasempaan nurkkaan (tarkka paikka sovittava tilaajan kanssa) tulee noin 8 näyttö navigointiohjelmistolle (Codea Nasta) joka on kytketty tablettitietokoneeseen. Työpöydän taakse, oikealta etuovelta käytettäväksi sijoitetaan 6 kg jauhesammutin sekä autoon sijoitettavat työkalut. Työpöydän takareunaan tulee kotelo laminoiduille ohjeille/kartoille. Pöydän reunoihin tehdään korotusreunat (n. 50 mm) ja niiden päälle saranoitu kansi, jolloin alle muodostuu säilytyskotelo. Kannen päälle joustava verkkotasku. Työpöytään kuljettajan penkin puoleiselle sivulle 2 kpl upotettua alas viettävää A4-lokeroa. Lokeroiden yläpuolelle ulosvedettävä ja alas taittuva A4-työtaso, jossa ns. etulevy toimii A4-kansion/papereiden alatukena. Työpöydän tarkempi rakenne, mitoitus ja tavaroiden paikat sovitaan rakennepalaverissa. 2.2 Keskikonsoli Kuljettajan ja matkustajan istuimien väliin rakennetaan keskikonsoli, joka alkaa kojelaudasta ja loppuu johtotilan matalaan väliseinään/johtotilan työpöydän etureunan tasoon. Suojakäsinekotelo, vähintään kahdelle laatikolle. Malli ja rakenne sovitaan asiakkaan kanssa rakennepalaverissa.

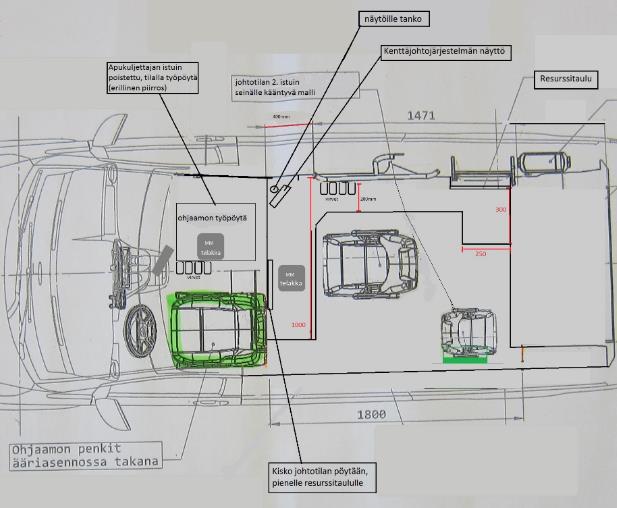

4 4 2.3 Muistilehtiöteline 3 Matkustamo (johtotila) Ohjaamon kojelautaan A5/A6-kokoiselle ruutulehtiölle metallinen teline. Paikka ja malli sovitaan rakennepalaverissa. 3.1 Vetolaatikosto 2 kpl vetolaatikostoja (2 x 4 laatikkoa). Materiaalit, koko ja sijoitukset sovittava erikseen tilaajan kanssa. Laatikostot on varustettava aukipitolaitteilla, lukituksilla ja avautumisen estimillä. Laatikostot on rakenteesta riippuen vahvistettava, jottei tarpeetonta taipumista tapahdu. Laatikosto on varustettava säädettävillä tai tilaajan määrittelemillä välilevyillä. Laatikostoiden rakenne on hyväksytettävä tilaajalla. 3.2 Johtotilan istuimet Johtotilaan tulee kaksi kolmipisteturvavöillä varustettuina korkeaselkänojaista istuinta. Etummainen istuin asennetaan lattiakiskoihin, jotka mahdollistavat vähintään tuolin siirtämisen pitkittäissuunnassa. Taaimmainen istuin tulee olla seinälle kääntyvä. Vaihtoehtoisesti penkin asennus riittävän alas pääntilan optimoimiseksi. 3.3 Johtotilan pöytä Johtotilaan kuvan 1 mukaisen piirustuksen mallinen pöytä mitoiltaan leveys noin 1000mm, syvyys noin 400mm. Pöydän oikealla puolen sivuseinää vasten sivupöytä mitoiltaan leveys noin 200mm, pituudeltaan pöytä jatkuu takaseinään asti. Takaseinällä pöytätaso kaartaa ulospäin viimeiset noin 250mm, jossa syvyys on noin 350mm. Pöydän reunoihin matalat (maksimi 10mm) korotusreunat parantamaan tavaroiden pysymistä pöydällä. Pöytään kirkkaasta muovista kansi kolmessa osassa, jonka väliin voi laittaa esim. karttoja. Pöydän kulmat tulee olla pyöristettyjä. Pöytäkorkeus noin 740mm. Pöydälle asennetaan yksi tietokoneen telakka, sekä yksi tablettitietokoneen telakka ja niiden vaatimat apulaitteet (mukaan lukien lataus) sekä 4 kpl Virve käsiradion telakkaa ja sähköjärjestelmän ohjauspaneeli. Pöydän oikeaan reunaan pystylevy/-kotelo. Pöydän oikeaan takakulmaan, pöydän tasosta kattoon ulottuva laitepaneeli johon asennetaan MerlotMedille lisänäyttö (22 24 ) sekä digitaalinen kello. Lisänäytöstä taaksepäin asennetaan kiskoilla liukuva valkotaulu koko n.600x450mm, kiskotuksen on oltava niin pitkä, että se mahdollistaa taulun siirtämisen takasivuikkunoiden eteen asti. Pöydän reunan pystylevyyn = liukuovea vasten olevaan matalaan "seinään" asennetaan neljälle VIRVE-käsiradiolle Sepura yhteensopivat HF-telineet. Tarkempi rakenne, mitoitus ja sijoittelu sovitaan rakennepalaverissa. 3.4 Kypärät Ajoneuvoon tulee 2 kpl kypäriä, Pacific Dominator, varustettuna suojalaseilla ja kypärään kiinnitettävällä valaisimella. Tilaaja toimittaa kypärät, toimittaja vastaa kiinnityksestä. Kypärien säilytys ja kiinnikkeet sovitaan rakennepalaverissa. 3.5 Suojaliivien säilytyspaikka Kolmelle suojaliiville säilytyspaikat. Vaihtoehtoina ovat: niskatukeen metallinen ripustustanko kuljettajan penkin taakse, Takatilan laatikoston päälle tai metallinen henkari johtotilan toiseen istuimeen. Lisäksi säilytyspaikoille asennetaan pistosolkiremmit tai vastaavat, estämään liivien liikkuminen. Tarkennukset tehdään rakennepalaverissa.

5 5 3.6 Väliseinä Johtotila ja tavaratila erotetaan kiinteällä väliseinällä. 3.7 Kahvat Vasemman liukuoven ns. nousukahvan sijoituspaikka sovitaan rakennepalaverissa. 3.8 Kello Digitaalinen, sekuntinäytöllä varustettu kello johtotilaan. Sijoitus sovitaan rakennepalaverissa. Kelloon patteri-/akkuvarmistus. Näytön koon tulee olla noin 50mm x 150mm. 3.9 Lämmitys / ilmastointi Johtotilan alkuperäisen kennopuhaltimen puhallus kanavoidaan johtotilaan sekä varustetilaan. Johtotilaan asennetaan imevä/puhaltava kattotuuletin, käyttö ohjainpaneelista Lämpö ja äänieristys Käyttöolosuhteet huomioon ottaen mahdollisimman hyvä lämpö- ja äänieristys lattiaan, seiniin, kattoon ja oviin. Lattiaan Styrofoam (tai vastaava) vähintään 20mm paksu uretaanilevy, lattia-pinta jäykistetään vahvikerimoituksella lattiapinnan notkumisen/painumisen estämiseksi, pintalevynä min 9mm vanerilevy. Seinien ja ovien ulkopintaa vasten lämpö- ja äänieristeeksi vähintään 5mm:n solumuovieriste ja sisäseinää vasten vähintään 50mm paksua polyesteri-eristettä. Kattoon lämpöeristeeksi vähintään 15 mm solumuovi. Tarjottavien materiaalien tulee olla pölyämätöntä eikä eristeestä saa kulkeutua kemiallisia yhdisteitä sisäilmaan. Materiaalien tulee olla vaikeasti syttyviä, sekä paloa levittämättömiä. Eristeen tulee olla mekaanisesti ja kemiallisesti kestävä, sekä kestää hyvin kosteutta. Rakenne selvittävä tarjouksessa Verhoilu Johtotila verhoillaan huomioiden mahdollisimman helppo puhtaanpito. Lattian tulee olla vesitiiviisti saumattu seinille ja muihin siihen kohdistuviin laitteisiin tai kaapistoihin. Lattiapinnoitteen tulee olla liukastumista estävää sekä helposti puhdistettavaa, esimerkiksi Altro safety mattoa tai vastaavaa. Seinäpinnat tulee olla sileää helposti puhdistettavaa materiaalia. Toppaukset ja katto verhoillaan osin kestävällä kankaalla, väri sovitaan tilausvaiheessa. Törmäyspinnat pehmustetaan. Pehmustuksia ei napiteta. Istuimet verhoillaan kestävällä kankaalla Vaatekoukut Vaatekoukkuja 4 kpl johtotilaan. Paikat sovitaan tarkemmin rakennepalaverissa. Kuljettajan oveen asennetaan 1 kpl vaatekoukku, joka on käytettävissä kuljettajan oven ollessa avoinna Kalustotilan ovet Takaovi ylöspäin nouseva, yksiosainen luukku. Luukkuun asennettava LED-valotanko, toiminta takaluukun ovikytkimestä. Aukipysyminen varmistettava kaasujousin Roskapussiteline 1kpl rautalankaroskakori. Paikka sovitaan rakennepalaverissa.

6 Resurssi-, valkotaulut Auto varustetaan kahdella johtamis-/resurssitaululla, sekä yhdellä puhtaalla valkotaululla. Sijoitukset seuraavasti: Valkotaulu x 600mm, liukukiskoille johtotilan oikealla seinällä, liukuoven takapuolella, mistä vedettävissä kiskoa pitkin eteenpäin liukuoven kohdalle. Resurssitaulu 1 - kokoontaittuvia: kokoon taitettuna 350 x 500mm (tai vaihtoehtoinen: kokoon taitettuna 260 x 360mm) oikean sivuoven sisäpuolelle, johon tehdään matala kotelo + remmikiinnitys. Vain toinen näistä resurssitauluista tulee lopuksi asennettavaksi ja tilaaja toimittaa sen. Johtotilan työpöydän etureunaan resurssi-/valkotaululle 10-30mm korkea ja n mm leveä kouru tai listoitus, johon resurssitaulun alareuna saadaan tuettua kun taulu on käytössä. Resurssitaulu 2 - takaseinälle rakennetaan kiinteä resurssitaulu väliseinään. Tarkemmat koot sekä sijoitukset kaikille tauluille sovitaan rakennepalaverissa. Paikat ja koot sovitaan tarkemmin rakennepalaverissa Säilytyskotelo Työpöydän alle oikeaan sivuseinään joustava verkkotasku, koko A3. Ohjaamon ja johtotilan työpöydän väliin ylhäältä auki oleva säilytyskotelo, tarkemmat mitat sovitaan rakennepalaverissa Suojakäsineteline Suojakäsineille rakennetaan teline johtotilaan, jossa oltava paikat vähintään kahdelle suojakäsinelaatikolle. Tarvittaessa suojakäsinelaatikoiden pysyminen telineessä tulee varmistaa lukituksella. Tarkempi rakenne, paikka ja mitat sovitaan rakennepalaverissa Valaistus Johtotilan kattoon 2 kpl upotettavia led-loisteputkivalaisimia, käyttölaitteet (käyttöpaneelit) ohjaamoon sekä johtotilaan. Sisävalot sekä auton ulkopuoliset sivuvalot tulee syttyä automaattisesti johtotilan ovia avattaessa sekä sammua automaattisesti määritellyn ajan kuluttua. Sisävalojen himmennys ja/tai ns. yö-valaistus. Pöydän yläpuolelle 3 kpl upotettavia led-kohdevaloja. Kaikki valot yhden kytkimen taakse. Kytkimet ohjainpaneeliin. Vasemmalle liukuovelle sekä kuljettajan oveen kynnysvalo, toiminta ovikytkimestä. Kartta-/lukuvaloksi joutsenkaulavalo, portaattomalla himmennyssäädöllä johtotilaan, asennuspaikka sovittaan rakennepalaverissa Jauhesammutin Jauhesammutin (6 kg) teholuokka vähintään 55 A, 233 B sekä teline asennetaan oikealle etujalkatilaan asennettavaan telineeseen. Sammuttimen sijoitus sovitaan tarkemmin rakennepalaverissa Työkalut Autoon asennetaan työkalut oikean etuoven takana työpöydän alla olevaan säilytystilaan tai vaihtoehtoisesti työpöydän etupuolelle. Paikka sovitaan tarkemmin rakennepalaverissa. Työkalut : Vääntörauta, taitettava kenttälapio, leka (2kg), voimapihdit mm, sivuleikkurit, ulkokäyttöön tarkoitettu metallirunkoinen jatkojohtokela (3 x 2,5m2) pituudeltaan 15-25m.

7 7 4 Tavaratila Ajoneuvon takaosaan rakennetaan kaapisto. Takaapäin katsottuna kaapiston mitat ovat: noin 1150 mm (lev.) x 1150 mm (kork.) x 700mm (syv.). Eri osien mitoitus löytyy erillisestä, alustavasta ja suuntaa antavasta kaapistopiirroksesta (Kuva 2). Lopullinen mitoitus päätetään rakennepalaverissa ja sovitetaan ajoneuvon mittojen sekä käytössä olevan välineistön mukaisesti. 5 Sähkö-, radio ja valojärjestelmä 5.1 Yleisperiaate Ajoneuvo varustettava älykkäällä, väyläohjatulla sähköjärjestelmällä, jossa kaikki kytkimet ovat keskitetty yhteen ohjainlaitteeseen, joita autossa tulee olla kaksi kappaletta. Hälytyslaitteiden ohjaus tulee integroida älykkääseen sähköjärjestelmään siten, että hälytyslaitteiden ohjaus on näkyvissä päänäytöllä. Väyläohjaimen paneelien kosketusnäytön käyttöpainikesymbolit tulee olla hyvin havaittavia, isoja pyöreitä symboleja. Paneeli ja/tai painikkeet tulee olla valaistuja ja valaistus pitää pystyä himmentämään yö-käyttötilaan. Johtojen minimi poikkipinta-ala on 2,5 mm 2, ei kahta ohuempaa johtoa rinnan. Ohjausvirtajohdoissa sallitaan 1,5 mm 2 johto sekä niissä laitteissa joiden liittimiin ei 2,5 mm 2 johdin mahdu. 230V ja 12V:n johdot huoltokoteloiden sisään, erillisille laitteille menevät johdot putkitetaan. Lattialle ei asenneta johdotuksia. Kaikki vedelle alttiina olevat liitokset sähköjohdotuksessa on varustettava vedenpitävillä liittimillä. Putkituksissa on oltava riittävästi tilaa mahdollisia lisäkaapelointia varten. Kytkentäkaavioiden tulee seurata auton mukana. Kaikki releet ja sulakkeet on merkittävä asianmukaisesti. Väyläjärjestelmän ulkopuolelle jäävien katkaisimien asennuksessa on käytettävä mahdollisuuksien mukaan alustan omia katkaisinpaikkoja niin pitkälle kun katkaisinpaikkoja riittää. 5.2 Akut Autoon lisätään lisävarusteille 2x100Ah akkua, jotka ovat erotinreleellä erotettu auton omista akuista. Akkujen sijoitus oikealle sivuovelle RST-koteloon. Akkujen muodostaman kaasun ulos tuulettuminen varmistettava. 5.3 Sähkö 230V Ulkopuoliseen sähkönsyöttöön liittymistä varten asennetaan 230 v pistoke pienikokoisella DEFAliittimellä. Sijoitus kuljettajan puoleiseen B-pilariin, tarkempi asennuspaikka sovitaan rakennepalaverissa. Pistoketta varten tehtävään reikään alkuperäistä koria vastaava ruosteensuojaus. Pistokkeen viereen (vilkkuva) pieni led- merkkivalo osoittamaan lisävirran syöttöä. 230V:n asennuksista oltava tarkastustodistus sekä sähköpiirustukset. 230V järjestelmä varustetaan sähkökeskuksella, jossa automaattisulakkeet ja vikavirtasuoja. Huollettavuus huomioitava. Sijoitus oikean sivuoven sisäpuolelle. Ajoneuvo on varustettava käynnistyksenestolla joka estää auton käynnistämisen mikäli verkkovirtajohto on kytkettynä.

8 8 5.4 Sähköpääkeskus Auto varustetaan sähköpääkeskuksella, johon sijoitetaan sulakkeet, releet ja muut sinne järkevästi sijoitettavat sähköjärjestelmän osat. Pääkeskuksen sijainti on oikean liukuoven takana. Pääkeskuksen välittömässä läheisyydessä tulee sijaita lista josta selviää sulakkeiden ja releiden käyttökohta. Sulakkeiden tyyppi tulee olla palautettava tai automaattinen. Pääkeskukseen sijoitetaan kaikkien lisälaitteiden keskusyksiköt ja muut vastaavat laitteet. Johtotilan pöydälle sijoitetaan ohjainpaneeli, jossa sijaitsee toiminnoissa tarvittavat kytkimet. 5.5 Akkulaturi Oikean sivuoven sisäpuolelle asennetaan 2 akkulaturia, malli Convince 20 A tai vastaavan tehoinen ja laatukriteerit täyttävä. Latureiden tarkoitus on ladata auton alkuperäistä ja lisävarusteille asennettavia akkuja auton ollessa verkkovirtajohdossa. Akkulaturin 12V johdotus vähintään 6 mm V:n syöttö sähkökeskukselta. 5.6 Invertteri Ajoneuvoon asennetaan invertteri teholtaan min. 1600W. Tarkempi paikka ja teho sovitaan rakennepalaverissa. 5.7 Ohjainpaneelit Ohjainpaneelit sijoitetaan ohjaamon mittariston viereen tai kojelaudan päälle ja johtotilaan rakennepalaverissa sovittavaan paikkaan. 5.8 Kattotuuletin Johtotilaan imevä ja puhaltava 12 v kattotuuletin. 5.9 Lisäsuuntavilkut Pienet lisäsuuntavilkut auton takaosaan ns. hälytysvalolipan sivuille tai kylkien yläosaan Varoitusvilkut oviin Takaluukkuun vilkkuvat oranssit varoitusvilkut jotka näkyvät taaksepäin kun takaluukku on auki. Toiminta takaluukun ovikytkimestä Akkujen erotin Auton oma akku kytketään erotinreleen kautta lisävarusteakkuihin siten, että auton käydessä kaikki akut latautuvat. Erotinlaitteessa tulee olla D+ ohjaus auton omalta laturilta, jolla akut kytketään yhteen. Toiminnasta sovitaan rakennepalaverissa Karttavalot Ohjaamoon kattoon keskelle, upotettava ja suunnattava led-karttavalo. Kytkin valon yhteyteen. Ohjaamoon sekä johtotilan työpöytään jatkovarrella oleva joutsenkaulavalo, varustettuna portaattomalla himmentimellä. Tarkemmat paikat sovitaan rakennepalaverissa.

9 V ulosotot 12V ulosotot 3 kpl sijoitetaan johtotilaan, 3 kpl ohjaamoon ja 2+2 kpl takatilaan V pistorasiat Johtotilaan 3kpl 230V kaksoispistorasioita ja takatilaan 6 kpl kaksoispistorasioita (Kuva 2 mukaisesti). Kaikkien pistokkeiden on toimittava invertterin kautta auton ollessa käynnissä. Auton ollessa kytkettynä 230V verkkovirtaan kaikkien pistorasioiden tulee toimia verkkovirran kautta. Pistorasioiden sijoitus sovitaan rakennepalaverissa Sisätilanlämmitys Johtotilaan puhaltava sisätilanlämmitin (vähintään 2kW) väliseinään. Johtotilan polttoainekäyttöisen lisälämmittimen ohjaus väyläohjausjärjestelmän kautta sekä ohjaamosta että johtotilasta Käsivalaisimet 2 kpl Olight R50 PRO LE KIT punaisella kartiolla ja lataavalla seinätelineellä. Telineet asennetaan johtotilaan, paikka sovitaan rakennepalaverissa Työvalot 4 kpl ajoneuvokäyttöön soveltuvia min 100W tehoisia työvaloja (tai vastaavan tehoisia led-valoja), joista 2 kpl taakse ja 1 molemmille sivuille auton takaosaan valolippaan tai koteloituna auton kyljen ylä-, takakulmaan. Vaihtoehtoisesti työvaloja voidaan integroida myös hälytysvalopaneeliin esim (koskee pieniä, suunnattavia LED-valoja). Työvalojen kytkimet ohjainpaneeleihin. Taustapeileihin asennetaan kuhunkin peiliin 1 kpl työvaloja taaksepäin suunnattuna. Toiminta sekä takaettä sivutyövalojen kanssa. Takatyövalot sekä taustapeilien työvalot kytkeytyvät päälle peruutusvaihteen ollessa valittuna. Saattovalotoiminto mallia Helsingin pelastuslaitos, ohjainpaneeliin toimintapainike kyseiselle toiminnolle, jolloin painiketta painamalla auton sivu- ja takatyövalot syttyvät 30-60s ajaksi, jonka jälkeen ne sammuvat automaattisesti. Työ- ja hälytysvalojen mallit ja rakenne sekä niiden toiminta sovitaan tarkemmin rakennepalaverissa Lisävalot Valorautaan 2 kpl lisäkaukovalo Hella Luminator LED (toimittaja varmistaa ettei sallittu ref-luku ylity) Peruutushälytin Peruutushälytin, jossa poiskytkentä mahdollisuus. Hälyttimen on oltava oletusarvoisesti päällä autoa käynnistettäessä Radiokalusto Sähkökaapelointi tulee tehdä vähintään 2,5 mm 2 vahvuisella johdolla. Ajoneuvoaseman (Sepura) tulee varustaa kahdella (2) käyttöpaneelilla. Toinen niistä asennetaan kojelautaan helposti kuljettajan käytettäväksi ja toinen johtotilaan rakennepalaverissa sovittavaan paikkaan. Kaiuttimet tulevat sekä ohjaamon että johtotilan kattoon ja kaiuttimissa tulee olla on/off- kytkin. Näiden lisäksi Virve-päätelaite kytketään Ajoneuvoon tulevaan Panasonic ToughPad tablettitietokoneeseen. Itse päätelaite asennetaan oikean liukuoven taakse ns. tekniseen tilaan.

10 10 Viranomaisverkon käsiradioiden (Sepura) HF-telineet 2 kpl asennetaan ohjaamon työpöydälle kuljettajan helposti käytettäviksi. Johtotilan asennetaan 4 kpl HF-telineet johtotilan pöydän reunalevyyn/-koteloon. Kaikki HF-telineet merkataan numeraalisesti, värikoodeilla sekä tilaajan määrittelemällä tekstikyltillä. HF-mikrofonit asennetaan taivutettavan/suunnattavan varren päähän, jotta niiden kuuluvuus voidaan optimoida. Radiolaitteet suojattava auringon säteilylämmöltä ja asennuspaikasta riippuen kiinteät radiot varustettava jäähdytyspuhaltimella. Radiokaluston tarkempi sijoittelu sovitaan rakennepalaverissa Antennit Kiinteälle ajoneuvoasemalle sekä käsiradioille, joissa "hands free" (HF) varustus asennetaan ulkoiset antennit. Ajoneuvotietokoneelle (ToughPad) GPS, 4G ja WiFi antennit. Kaapelina käytetään hyvälaatuista RG-58 kaapelia. Antenniliittiminä ei saa käyttää adaptereita liittimestä toiseen. Antenneille huoltoluukut, jotta antennin vaihto on mahdollisimman helppoa RDS-radio Tarvittaessa auton alkuperäinen yleisradio poistetaan ja tilalle asennetaan ajoneuvotietokoneen näyttö. Tällöin 1 DIN kokoinen RDS-radio asennetaan katossa sijaitsevaan kattokoteloon tai muuhun rakennepalaverissa sovittavaan paikkaan. Korityönrakentaja toimittaa tarvittaessa uuden radion. Radiossa huomioitava HF-bluetooth valmius Hälytyslaitteet Autoon tulee hälytinvahvistin minimiteholtaan 100W johon liitetään komentokaiutin monofonilla. Monofonin sijoitus sovitaan rakennepalaverissa. Hälytinvahvistimessa oltava 3 kpl eri hälytysääniä automaattisella vaihdolla. Hälytysäänten ohjaus väyläohjatun sähköjärjestelmän kautta. Tavallisten hälytysäänten lisäksi auto on varustettava "horn" -toiminnolla jonka käyttökytkin/ viiksi sijoitetaan ohjaamoon ohjauspyörän läheisyyteen. Käyttökytkimen paikka ja malli sovittava tarkemmin rakennepalaverissa. Hälytysvalopaneeli eteen: Standby W1/Magnum, tai vastaava mahdollisimman matala kuuden LED-moduulin hälytysvalopaneeli. Paneelin on oltava R65 hyväksytty. Moduuleista 2 kpl (yksi kullakin puolella) oltava piste-led moduuleita, jotka ovat suunnattu kauemmas. Loput moduulit (4 kpl) tavallisia. Paneeli tulee varustaa myös kujavaloilla, jotka kytketään syttymään yhdessä sivutyövalojen kanssa. Paneelin leveys n mm (+ / - 60 mm). Paneelin asennus mahdollisimman matalalle lähelle kattoa. Hälytys-/työvalopaneeli taakse: Sarco tai vastaava integroitu noin 100 mm korkea paneeli, jonka kulmiin hälytysvalot (näkyvyyskulma min. Noin 130 astetta) sekä takapaneelin keskelle työvalot. Takatyövalot LED-mallisia joista 2 kpl asennetaan osoittamaan suoraan taaksepäin ja 2 kpl alaviistoon (yhteensä 4 kpl). Takaluukkuun asennetaan pienet upotettavat siniset hälytysvalot jotka ovat toiminnassa, kun takaluukku on auki ja hälytysvalot kytkettynä. Auton omiin peileihin koteloidaan led-vilkut, 1 kpl/puoli. Takapaneeliin sivuille (2) ja taakse (2+2) yhteensä 6 kpl led-vilkkuja. Takaoviin noin 1,2 metrin korkeuteen 2 kpl pintaan asennettavia led-vilkkuja. Etulokasuojiin sivuille päin noin 1 metrin korkeuteen 2 kpl pintaan asennettavia led- vilkkuja. Ledvilkkujen tulee olla R65 hyväksyttyjä. Malli sovittava rakennepalaverissa. Etupuskurin kulmiin 4 kpl (2/puoli) sekä takapuskurin kulmiin/sivulle 2 kpl (1/puoli) upotettavia ledvilkkuja, Vertex SuperLed tai vastaava, vilkkujen tulee olla halkaisijaltaan 20-30mm, puolipallon muotoisia. Hälytysvalojen sijoitus täytyy varmistaa asiakkaalta ennen kiinnitystä. Hälytysäänten päälle / pois - kytkin myös auton äänimerkinantopainikkeeseen, hälytysäänten vaihto ainoastaan väyläohjausjärjestelmän kautta.

11 11 Hälytysvalojen sähköjohdotuksessa vedelle alttiina olevat liitokset varustettava vedenpitävillä liittimillä. Suurtehokaiuttimia (teho min 100W/kpl) 2 kpl, asennetaan keulan valorautaan keskelle. Ohjaamoon asennetaan kaiuttimien vaihtokytkin auton alkuperäiseen kytkimeen tai vaihtoehtoisesti väyläohjaus-paneeliin. Kaiuttimien malli sovitaan tarkemmin rakennepalaverissa. Katolle asennetaan johtopaikan merkkivalo, vihreä led- tai kaasupurkausmajakka (360 astetta), pienikokoinen (korkeus n. 100mm, +/- 20mm). Käyttökytkin auton alkuperäiseen kytkimeen tai vaihtoehtoisesti väyläohjauspaneeliin Video- ja lämpökamerat Ohjaamoon asennetaan telineeseen irrotettava videokamera, ns. tuulilasikamera, Transcend DrivePro 220 joka kytketään käynnistymään, kun hälytysvalot kytketään päälle. Tallennus muistikortille joka on kooltaan 64 GB. Kytketään ns. LOOP-toiminnolle, jolloin kortin täyttyessä järjestelmä poistaa vanhimmat tallenteet uusien tieltä. FLIR PathFindIR II lämpökamera. Kamera asennetaan auton keulamaskiin tai vastaavaan paikkaan siten, että kamera kuvaa esteittä eteenpäin. Auton taustapeili korvataan kameran näytöllä Peruutuskamera Ajoneuvoon tulee asentaa peruutuskamera, mikäli auton alkuperäistä peruutuskameraa ei voida hyödyntää. Kamera yhdistettävä ajoneuvotietokoneeseen, erilliseen näyttöön tai auton alkuperäisnäyttöön. Sijoitus sovitaan rakennepalaverissa Ajoneuvotietokone 1 (Panasonic FZ-G1 mk2) Tablettitietokoneen telakka asennetaan ohjaamoon ja siihen kytketään navigointinäyttö (noin. 9"). Telakkaan tulee antennivedot (GPS, WiFi ja 4G) sekä lataus. Tarkemmat paikat sovitaan rakennepalaverissa Ajoneuvotietokone 2 (Panasonic CF-19 mk6) Ajoneuvoon tulee asentaa MerlotMedi-tietokoneen edellyttämät ajoneuvokäyttöön tarkoitetut lukittavat telakat sekä tulostin. Itä-Uudenmaan pelastuslaitoksella on käytössä sähköinen potilastietojärjestelmä (MerlotMedi), jota käytetään ajoneuvoissa Panasonic CF-19 mk6 tietokoneilla. Johtotilan MerlotMedi-telakkaan kytkettävä lisänäyttö oikealle seinälle/johtotilan pystytorniin. Tarkempi paikka ja koko sovitaan rakennepalaverissa. Korityön tarjoaja toimittaa ja asentaa pelastuslaitoksen käyttämään tietokoneeseen yhteensopivat ajoneuvotelakat sekä tulostimen tarvittavine kiinnitysjalkoineen, -telineineen, virtalähteineen sekä kaapelointeineen. Ajoneuvotelakat Panasonic CF-19 mk6 tietokoneelle, esim. Panasonic CF-WEB184. Telakat asennetaan ohjaamoon sekä johtotilaan. Ajoneuvotelakoihin tuodaan tarvittavat virransyötöt hakkurivirtalähteeltä. MerlotMedi telakoissa EI saa olla antennikaapelointi/läpivientiä. Lasertulostin (HUOM. tämän toimittaa asiakas, malli ilmoitetaan myöhemmin) asennetaan johtotilaan rakennepalaverissa tarkemmin sovittavaan paikkaan. Tulostimelle tuodaan tarvittava virransyöttö sekä tietoliikennekaapelointi. Lisäksi tulee MerlotMedi-tietokoneen ja tulostimen välillä olla erillinen USB-kaapeli, joka voidaan tarvittaessa ottaa käyttöön tulostamista varten. Muista tietokoneista tapahtuvasta tulostamisesta sovitaan rakennepalaverissa. Korityön tarjoaja vastaa asennettujen laitteiden toimintatestauksista. Asiakas vastaa asennettujen laitteiden edellyttämien ohjelmistojen ja ajureiden asentamisesta tietokoneille.

12 Tietokone 3 (Panasonic FZ-G1 mk2) Tablettitietokoneen telakka asennetaan johtotilaan. Telakkaan tulee ainoastaan lataus, ei antennikaapelointia. Tarkempi paikka sovitaan rakennepalaverissa Jääkaappi 6 Korin väri ja teippaukset 7 Korin lisäosat Ajoneuvoon tulee asentaa kompressoritoiminen jääkaappi takatilan kaapistoon, rakennepalaverissa tarkemmin sovittavaan paikkaan. Tarjoaja toimittaa ja asentaa jääkaapin, merkiltään Waeco tai vastaava, ambulanssikäyttöön suunniteltu upotettava tai koteloitu malli, tilavuus 2-7 litraa. Jääkaappiin oma erillinen virransyöttö. Varustetaan liittimellä jääkaapin vaihdon/irrottamisen helpottamiseksi. 6.1 Maalaus Auton perusväri on keltainen. Auto maalataan/teipataan päivänloistevärillä/teipillä (RAL 3024) tilaajan kanssa sovittavalla tavalla. Päivänloisteväriä maalattaessa on huomioitava riittävän useat maalikerrokset ja oikea tarkoitukseen sopiva UV-säteilyä läpäisemätön lakkaus. Tarkempi maalaus- ja teippausmalli sovitaan rakennepalaverissa. 6.2 Heijastimet Heijastuspinta ovien takaosan karmeihin. Taakse heijastava punainen nauha oviin. Heijastavat teippaukset auton kylkiin, perään ja keulaan, malli sovittava asiakkaan kanssa. Heijastinteippauksissa käytetään ensisijaisesti prismaheijastavia teippejä. 6.3 Tekstit Operatiiviset tunnukset (EIU81) eteen, kylkiin, katolle ja perään. Tekstien tulee olla heijastavaa teippiä. 300mm korkeat kirjaimet kylkiin ja katolle. Kattotekstien sijoituspaikka on katon takaosassa. 100mm korkeat kirjaimet eteen konepeltiin. 300mm korkeat kirjaimet taakse takaluukkuun. Taakse operatiivisen tunnuksen alle tekstit ENSIHOIDON KENTTÄJOHTAJA L4 / AKUTVÅRDENS FÄLTLEDARE L4 sekä ITÄ-UUDENMAAN PELASTUSLAITOS / RÄDDNINGSVERKET I ÖSTRA NYLAND. Kylkiin, liukuovien ikkunoiden alle teksti: ENSIHOIDON KENTTÄJOHTAJA L4 / AKUTVÅRDENS FÄLTLEDARE L4. Etuoviin Itä-Uudenmaan pelastuslaitoksen vaakunat, tilaaja toimittaa. Takakylkiin 112-tekstit. Teippausmalli sovitaan tarkemmin rakennepalaverissa. 7.1 Valorauta Autoon asennetaan malliltaan hyväksytty ruostumattomasta teräksestä valmistettu valorauta johon kiinnitetään lisävalot ja hälytyslaitteen kaiuttimet (2 kpl).

13 Helmasuojaputket Auton helmoihin koko helman matkalle asennetaan helmasuojaputket. (Etupyörän takaa takapyörän eteen). Putken halkaisija noin 65mm. Putkien päät pyöristetty. Putkien kiinnitys niin vahvaksi, että kestää pienet kosketukset. Putkiin tasaiset lattapinnat kulkuaukkojen kohdalle. Putken materiaalin tulee olla ruostumatonta terästä. 7.3 Takavalopaneeli Auton takaosaan asennetaan takavalopaneeli johon asennetaan työvalot ja hälytysvalot. Paneelin malli ja väri sovitaan rakennepalaverissa. 7.4 Johtotilan ikkunat Johtotilan ikkunat kaksinkertaisina lämpölaseina, jotka tummennetaan.

14 14 8 TOIMITTAJAN TOIMITUKSEEN SISÄLLYTTÄMÄT VARUSTEET Tarvike Merkki/malli/lukumäärä Lisätiedot Telakkateline ja telakka x 2 Panasonic Toughbook CF-19 Ei antennikaapelointia Telakkateline ja telakka x 2 Panasonic Toughpad FZ-G1 mk2 Ohjaamoon antennikaapelointi ja johtotilaan ei antennikaapelointia Johdotukset Tulostimelle asennuksineen Johdotukset Panasonic Toughbook CF-19 Ohjaamoon ja johtotilaan Panasonic Toughpad FZ-G1 mk2 Johdotukset ja telineet Ajoneuvoasema Sepura x1 (1x data ja 2x puhe) Johdotukset ja telineet Käsiradio Sepura x6 Antenni ja lataus kaikkiin Antennit Ohj.: ToughPad + 3 (2hf) Virve Joht.: 5 (4hf) Virve ja 1x 4G valmius Kaikille HF-Virve radioille ja ohjaamoon asennettavalle FZ-G1 telakalle Näppäimistö ja hiiri 2+2 kpl Malli hyväksyttävä rakennepalaverissa Defibrillaattorin teline Lifepack 15:lle sopiva Jääkaappi Sisältää digitaalisen lämpömittarin Malli hyväksyttävä rakennepalaverissa 6 kg jauhesammutin 55A 233BC Kiinnitys ja teline sisältyvät Suojakäsinetelineet 2x2 kpl Käsivalaisin Olight R50 PRO LE KIT 2 kpl lataavassa telineessä Virve käyttölaite (puhe) kahdella näytöllä Teline x 2 Virve käsiradioteline Sepura (puhe) Puhe ja data päätelaitteille Käsiradio Sepura x 6 kpl Sis. 2x mikrofonia, 2x kaiutinta, 2x painotangenttia, 1x näyttö ohjaamoon ja 1x näyttö johtotilaan. Lataavat ja antenni läpivedolla Lisäkaukovalot LED Luminator tai vastaava Valorautaan kiinnitettynä tukevasti Tallentava videokamera Transcend DrivePro 220 Muistikortti 64 GB ns. loop toiminnolla Lämpökamera FLIR PathFindIR II Näyttö sisäpeilin tilalle 9 TILAAJAN TOIMITTAMAT VARUSTEET Tietokone Panasonic Toughbook CF-19 mk6 Tilaaja asentaa tietokoneen telakkaan Tietokone Panasonic Toughpad FZ-G1 mk2 Tilaaja asentaa tietokoneen telakkaan Virve ajoneuvoasemat Sepura x 1+1kpl Tilaaja kytkee radioyksikön paikoilleen Virve dataradio Sepura Tilaaja kytkee radioyksikön paikoilleen Virve käsiradiot Sepura x 4 kpl Tilaaja kytkee käsiradion paikoilleen Defibrillaatori LifePack LP15 Tilaaja asentaa defibrillaattorin paikoilleen Suojakypärät Pacific Dominator x 2 kpl Tilaaja asentaa suojakypärän paikoilleen Tulostin Merkki ja malli selviää myöhemmin Toimittaja asentaa paikoilleen Vaakunat Itä-Uudenmaan pelastuslaitos Toimittaja asentaa paikoilleen
