1 John Deere -etukuormain. Vihreän traktorin paras kumppani.

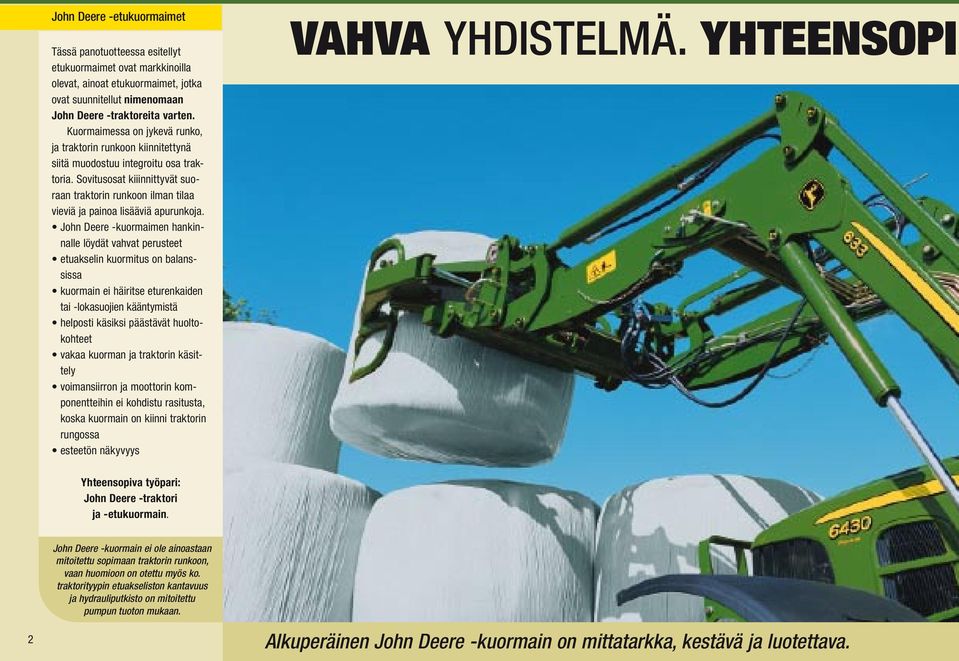

2 John Deere -etukuormaimet Tässä panotuotteessa esitellyt etukuormaimet ovat markkinoilla olevat, ainoat etukuormaimet, jotka ovat suunnitellut nimenomaan John Deere -traktoreita varten. Kuormaimessa on jykevä runko, ja traktorin runkoon kiinnitettynä siitä muodostuu integroitu osa traktoria. Sovitusosat kiiinnittyvät suoraan traktorin runkoon ilman tilaa vieviä ja painoa lisääviä apurunkoja. John Deere -kuormaimen hankinnalle löydät vahvat perusteet etuakselin kuormitus on balanssissa kuormain ei häiritse eturenkaiden tai -lokasuojien kääntymistä helposti käsiksi päästävät huoltokohteet vakaa kuorman ja traktorin käsittely voimansiirron ja moottorin komponentteihin ei kohdistu rasitusta, koska kuormain on kiinni traktorin rungossa esteetön näkyvyys VAHVA YHDISTELMÄ. YHTEENSOPI Yhteensopiva työpari: John Deere -traktori ja -etukuormain. John Deere -kuormain ei ole ainoastaan mitoitettu sopimaan traktorin runkoon, vaan huomioon on otettu myös ko. traktorityypin etuakseliston kantavuus ja hydrauliputkisto on mitoitettu pumpun tuoton mukaan. Alkuperäinen John Deere -kuormain on mittatarkka, kestävä ja luotettava.

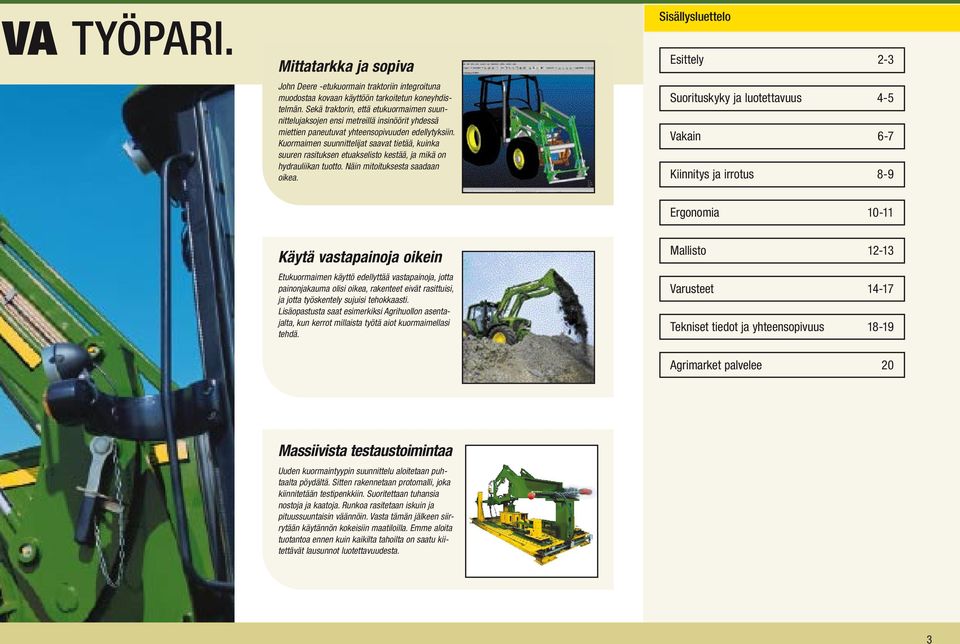

3 VA TYÖPARI. Mittatarkka ja sopiva John Deere -etukuormain traktoriin integroituna muodostaa kovaan käyttöön tarkoitetun koneyhdistelmän. Sekä traktorin, että etukuormaimen suunnittelujaksojen ensi metreillä insinöörit yhdessä miettien paneutuvat yhteensopivuuden edellytyksiin. Kuormaimen suunnittelijat saavat tietää, kuinka suuren rasituksen etuakselisto kestää, ja mikä on hydrauliikan tuotto. Näin mitoituksesta saadaan oikea. Sisällysluettelo Esittely -3 Suorituskyky ja luotettavuus 4-5 Vakain 6-7 Kiinnitys ja irrotus 8-9 Ergonomia Käytä vastapainoja oikein Etukuormaimen käyttö edellyttää vastapainoja, jotta painonjakauma olisi oikea, rakenteet eivät rasittuisi, ja jotta työskentely sujuisi tehokkaasti. Lisäopastusta saat esimerkiksi Agrihuollon asentajalta, kun kerrot millaista työtä aiot kuormaimellasi tehdä. Mallisto Varusteet Tekniset tiedot ja yhteensopivuus Agrimarket palvelee 0 Massiivista testaustoimintaa Uuden kuormaintyypin suunnittelu aloitetaan puhtaalta pöydältä. Sitten rakennetaan protomalli, joka kiinnitetään testipenkkiin. Suoritettaan tuhansia nostoja ja kaatoja. Runkoa rasitetaan iskuin ja pituussuuntaisin väännöin. Vasta tämän jälkeen siirrytään käytännön kokeisiin maatiloilla. Emme aloita tuotantoa ennen kuin kaikilta tahoilta on saatu kiitettävät lausunnot luotettavuudesta.

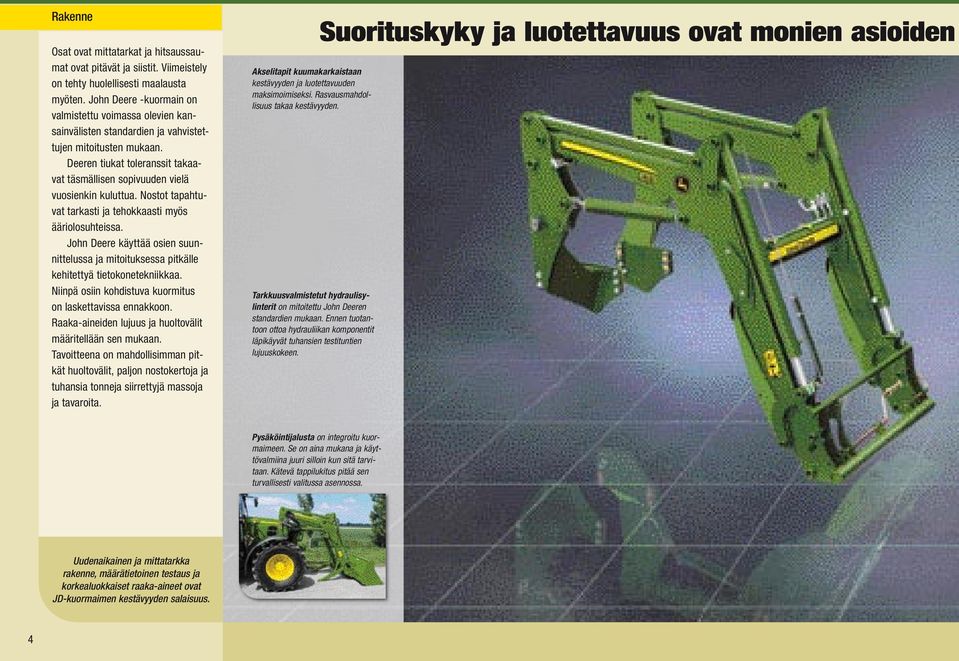

4 Rakenne Osat ovat mittatarkat ja hitsaussaumat ovat pitävät ja siistit. Viimeistely on tehty huolellisesti maalausta myöten. John Deere -kuormain on valmistettu voimassa olevien kansainvälisten standardien ja vahvistettujen mitoitusten mukaan. Deeren tiukat toleranssit takaavat täsmällisen sopivuuden vielä vuosienkin kuluttua. Nostot tapahtuvat tarkasti ja tehokkaasti myös ääriolosuhteissa. John Deere käyttää osien suunnittelussa ja mitoituksessa pitkälle kehitettyä tietokonetekniikkaa. Niinpä osiin kohdistuva kuormitus on laskettavissa ennakkoon. Raaka-aineiden lujuus ja huoltovälit määritellään sen mukaan. Tavoitteena on mahdollisimman pitkät huoltovälit, paljon nostokertoja ja tuhansia tonneja siirrettyjä massoja ja tavaroita. Akselitapit kuumakarkaistaan kestävyyden ja luotettavuuden maksimoimiseksi. Rasvausmahdollisuus takaa kestävyyden. Tarkkuusvalmistetut hydraulisylinterit on mitoitettu John Deeren standardien mukaan. Ennen tuotantoon ottoa hydrauliikan komponentit läpikäyvät tuhansien testituntien lujuuskokeen. Suorituskyky ja luotettavuus ovat monien asioiden Pysäköintijalusta on integroitu kuormaimeen. Se on aina mukana ja käyttövalmiina juuri silloin kun sitä tarvitaan. Kätevä tappilukitus pitää sen turvallisesti valitussa asennossa. Uudenaikainen ja mittatarkka rakenne, määrätietoinen testaus ja korkealuokkaiset raaka-aineet ovat JD-kuormaimen kestävyyden salaisuus. 4

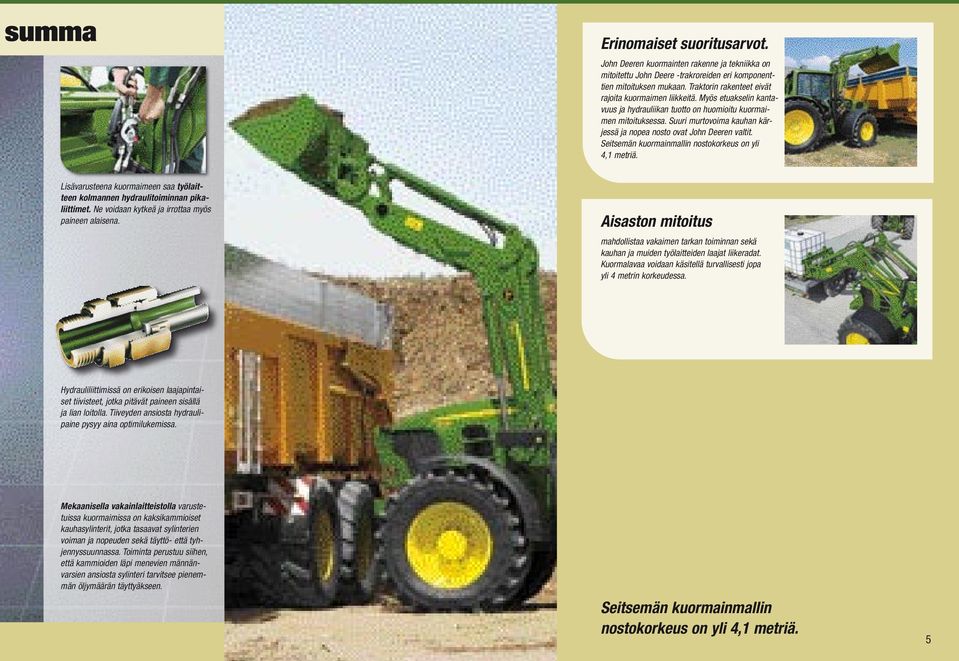

5 summa Erinomaiset suoritusarvot. John Deeren kuormainten rakenne ja tekniikka on mitoitettu John Deere -trakroreiden eri komponenttien mitoituksen mukaan. Traktorin rakenteet eivät rajoita kuormaimen liikkeitä. Myös etuakselin kantavuus ja hydrauliikan tuotto on huomioitu kuormaimen mitoituksessa. Suuri murtovoima kauhan kärjessä ja nopea nosto ovat John Deeren valtit. Seitsemän kuormainmallin nostokorkeus on yli 4,1 metriä. Lisävarusteena kuormaimeen saa työlaitteen kolmannen hydraulitoiminnan pikaliittimet. Ne voidaan kytkeä ja irrottaa myös paineen alaisena. Aisaston mitoitus mahdollistaa vakaimen tarkan toiminnan sekä kauhan ja muiden työlaitteiden laajat liikeradat. Kuormalavaa voidaan käsitellä turvallisesti jopa yli 4 metrin korkeudessa. Hydrauliliittimissä on erikoisen laajapintaiset tiivisteet, jotka pitävät paineen sisällä ja lian loitolla. Tiiveyden ansiosta hydraulipaine pysyy aina optimilukemissa. Mekaanisella vakainlaitteistolla varustetuissa kuormaimissa on kaksikammioiset kauhasylinterit, jotka tasaavat sylinterien voiman ja nopeuden sekä täyttö- että tyhjennyssuunnassa. Toiminta perustuu siihen, että kammioiden läpi menevien männänvarsien ansiosta sylinteri tarvitsee pienemmän öljymäärän täyttyäkseen. Seitsemän kuormainmallin nostokorkeus on yli 4,1 metriä. 5

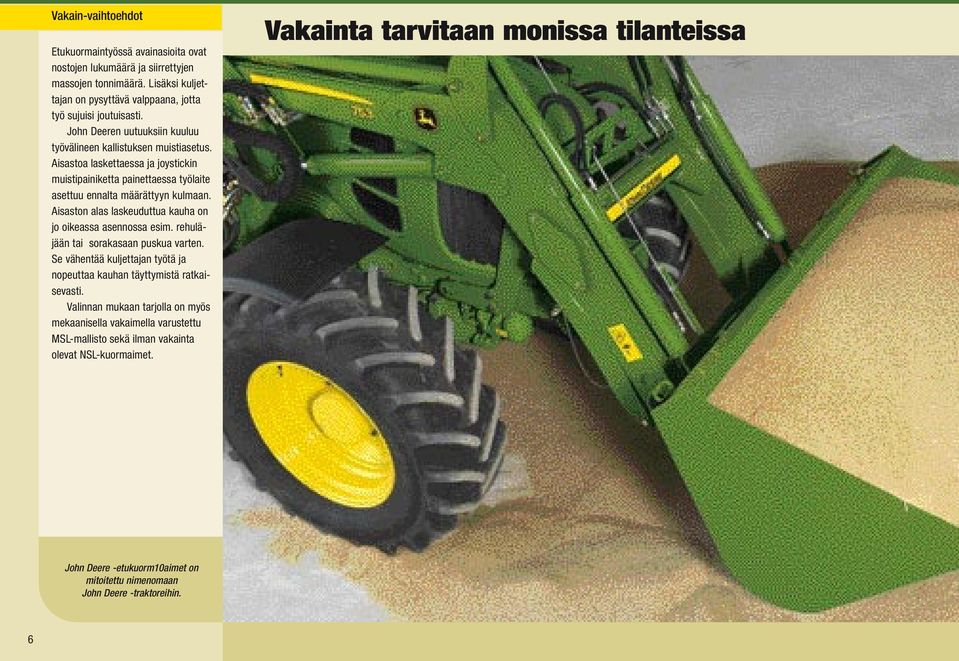

6 Vakain-vaihtoehdot Etukuormaintyössä avainasioita ovat nostojen lukumäärä ja siirrettyjen massojen tonnimäärä. Lisäksi kuljettajan on pysyttävä valppaana, jotta työ sujuisi joutuisasti. John Deeren uutuuksiin kuuluu työvälineen kallistuksen muistiasetus. Aisastoa laskettaessa ja joystickin muistipainiketta painettaessa työlaite asettuu ennalta määrättyyn kulmaan. Aisaston alas laskeuduttua kauha on jo oikeassa asennossa esim. rehuläjään tai sorakasaan puskua varten. Se vähentää kuljettajan työtä ja nopeuttaa kauhan täyttymistä ratkaisevasti. Valinnan mukaan tarjolla on myös mekaanisella vakaimella varustettu MSL-mallisto sekä ilman vakainta olevat NSL-kuormaimet. Vakainta tarvitaan monissa tilanteissa John Deere -etukuorm10aimet on mitoitettu nimenomaan John Deere -traktoreihin. 6

7 MemoSystem MSL MSL-mallisissa kuormaimissa on mekaaninen vakainlaitteisto. Työlaite pysyy koko noston / laskun ajan ennalta säädetyssä asennossa, mikä lisää työskentelyn tehokkuutta ja helpottaa kuormaimen hallintaa. Se on saatavana kaikkiin kuormainmalleihin. NSL Vakaimeton NSL-kuormain on hinnaltaan edullinen kuormainvaihtoehto niille, jotka eivät tarvitse työlaitteen vakainta aisojen noston / laskun aikana. Mallit 533, 583, 633, 653, ja 683 on saatavana ilman vakainta. KUORMAUS NOSTO Nostosylinterit voidaan varustaa iskunvaimentimin, jotka tasoittavat ja vakauttavat ajoa kun kauha on täysi tai kuormaimessa on esim. pyöröpaali. Työskentely tehostuu, koska ajonopeutta voidaan lisätä. Vaimennin on verraton lisävaruste, jos traktorissa ei ole jousitettua etuakselia. Tarvittaessa vaimennin voidaan kytkeä pois päältä tarkkuutta vaativassa työssä, esim. kuormalavoja pinottaessa. Vaimentimen hydrauliset paineakut on sijoitettu aisaston poikkiputken sisään, joten ne eivät rajoita näkyvyyttä eivätkä ole alttiina vaurioiille. Etuakseliston hydraulinen TLS-jousitus (6030-, 7430 ja 7530-malleissa) soveltuu erinomaisesti etukuormainkäyttöön. Jousitus tuo ajoon vakautta, jolloin traktorin pompotus vähenee ja kuorma pysyy kauhassa. KÄÄNTÖ TYHJENNYS Kuormaimessa on kauhan kärjen ala-asennnon muisti. Napin painalluksella kauhan kärki kääntyy tunnistusanturilla säädettyyn asentoon, jolloin esim. sorakasaan tms. pusku ei vaadi kauhan kärjen ottavuuden alinomaista säätämistä. 7

8 Irrotus ja kiinnitys Maatilalla ja urakointitöissä etukuormaintraktorilla tehdään monenlaisia töitä ja traktorin on mukauduttava eri tilanteisiin. John Deere -kuormaimen rakenne on suunniteltu niin, että irrotus on vaivatonta ja kiinnitys sujuu käden käänteessä. Seisontatuet kuuluvat kuormaimen rakenteeseen. Niinpä ne kulkevat aina mukana ja ne voidaan laskea pysäköintiasentoon irrottamalla kummaltakin puolelta lukitustapit. Sen jälkeen jalat lukitaan ja jäljellä on enää hydrauliikan ja elektroniikan irtikytkentä sekä kuormaimen kiinnitystappien irrotus. Työlaitetta vaihdettaessa varustelevyn yläreuna ohjataan työlaitteen yläkiinnikkeiden alle, minkä jälkeen alakiinnikkeiden kiinnityssalpa työnnetään paikalleen. Saatavana on myös ohjaamosta hallittava hydraulinen kiinnitys. Työlaitteen irrotus tapahtuu vapauttamalla pikalukitussalpa yhdellä käden liikkeellä (tai hydraulisesti). Nopeaa, siistiä ja vaivatonta. Kuormaimen kiinnitys ja irrotus on parin Erinomainen näkyvyys työlaitteeseen. Aisasto ei rajoita näkyvyyttä eteen. Hydrauliikka- ja sähköliitännät on koottu nopeasti kiinnitettävään ja luotettavasti toimivaan yhteen liittimeen (lisävaruste). Se kestää jopa 350 bar kuormitushuiput. Lisävarusteena kuormaimeen saa työlaitteen kolmannen hydraulitoiminnan pikaliittimet. Ne voidaan kytkeä ja irrottaa myös paineen alaisena. AutoLock-pikalukitus avaa työlaitteen molempien sivujen kiinnityksen. Yksinkertaisesti: vedä kahvaa ja käännä sen kädensija alas, ja peruuta pois. Toisen työlaitteen kytkentä on yhtä vaivatonta. Alusta loppuun ilman työkaluja. Lisävarusteena on saatavana työlaitteen hydraulinen pikakiinnitys. Tällöin alakiinnikkeiden lukitustappeja hallitaan suoraan traktorin ohjaamosta. 8

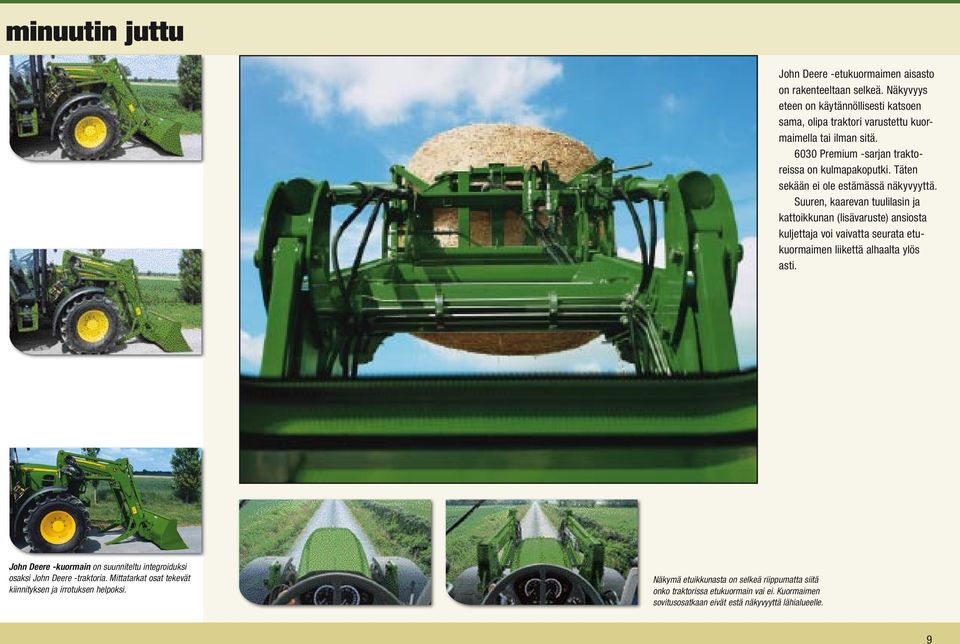

9 minuutin juttu John Deere -etukuormaimen aisasto on rakenteeltaan selkeä. Näkyvyys eteen on käytännöllisesti katsoen sama, olipa traktori varustettu kuormaimella tai ilman sitä Premium -sarjan traktoreissa on kulmapakoputki. Täten sekään ei ole estämässä näkyvyyttä. Suuren, kaarevan tuulilasin ja kattoikkunan (lisävaruste) ansiosta kuljettaja voi vaivatta seurata etukuormaimen liikettä alhaalta ylös asti. John Deere -kuormain on suunniteltu integroiduksi osaksi John Deere -traktoria. Mittatarkat osat tekevät kiinnityksen ja irrotuksen helpoksi. Näkymä etuikkunasta on selkeä riippumatta siitä onko traktorissa etukuormain vai ei. Kuormaimen sovitusosatkaan eivät estä näkyvyyttä lähialueelle. 9

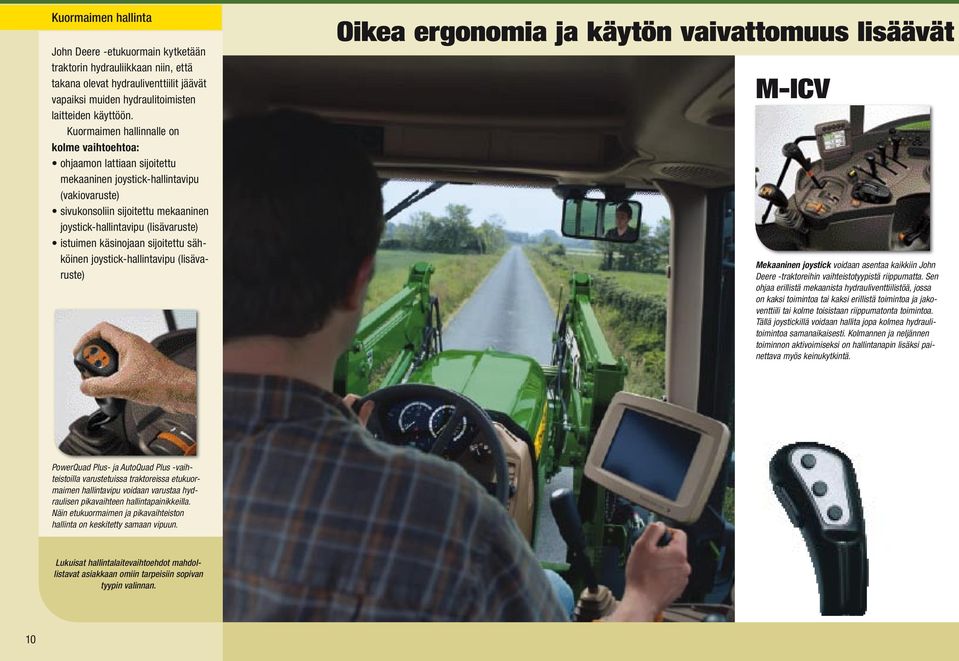

10 Kuormaimen hallinta John Deere -etukuormain kytketään traktorin hydrauliikkaan niin, että takana olevat hydrauliventtiilit jäävät vapaiksi muiden hydraulitoimisten laitteiden käyttöön. Kuormaimen hallinnalle on kolme vaihtoehtoa: ohjaamon lattiaan sijoitettu mekaaninen joystick-hallintavipu (vakiovaruste) sivukonsoliin sijoitettu mekaaninen joystick-hallintavipu (lisävaruste) istuimen käsinojaan sijoitettu sähköinen joystick-hallintavipu (lisävaruste) Oikea ergonomia ja käytön vaivattomuus lisäävät M-ICV Mekaaninen joystick voidaan asentaa kaikkiin John Deere -traktoreihin vaihteistotyypistä riippumatta. Sen ohjaa erillistä mekaanista hydrauliventtiilistöä, jossa on kaksi toimintoa tai kaksi erillistä toimintoa ja jakoventtiili tai kolme toisistaan riippumatonta toimintoa. Tällä joystickillä voidaan hallita jopa kolmea hydraulitoimintoa samanaikaisesti. Kolmannen ja neljännen toiminnon aktivoimiseksi on hallintanapin lisäksi painettava myös keinukytkintä. PowerQuad Plus- ja AutoQuad Plus -vaihteistoilla varustetuissa traktoreissa etukuormaimen hallintavipu voidaan varustaa hydraulisen pikavaihteen hallintapainikkeilla. Näin etukuormaimen ja pikavaihteiston hallinta on keskitetty samaan vipuun. Lukuisat hallintalaitevaihtoehdot mahdollistavat asiakkaan omiin tarpeisiin sopivan tyypin valinnan. 10

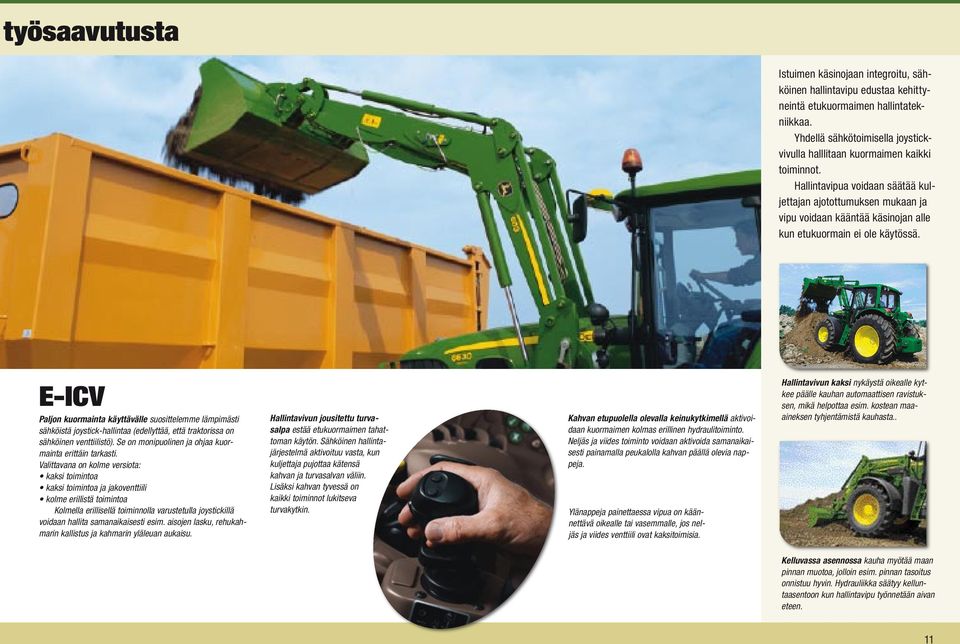

11 työsaavutusta Istuimen käsinojaan integroitu, sähköinen hallintavipu edustaa kehittyneintä etukuormaimen hallintatekniikkaa. Yhdellä sähkötoimisella joystickvivulla halllitaan kuormaimen kaikki toiminnot. Hallintavipua voidaan säätää kuljettajan ajotottumuksen mukaan ja vipu voidaan kääntää käsinojan alle kun etukuormain ei ole käytössä. E-ICV Paljon kuormainta käyttävälle suosittelemme lämpimästi sähköistä joystick-hallintaa (edellyttää, että traktorissa on sähköinen venttiilistö). Se on monipuolinen ja ohjaa kuormainta erittäin tarkasti. Valittavana on kolme versiota: kaksi toimintoa kaksi toimintoa ja jakoventtiili kolme erillistä toimintoa Kolmella erillisellä toiminnolla varustetulla joystickillä voidaan hallita samanaikaisesti esim. aisojen lasku, rehukahmarin kallistus ja kahmarin yläleuan aukaisu. Hallintavivun jousitettu turvasalpa estää etukuormaimen tahattoman käytön. Sähköinen hallintajärjestelmä aktivoituu vasta, kun kuljettaja pujottaa kätensä kahvan ja turvasalvan väliin. Lisäksi kahvan tyvessä on kaikki toiminnot lukitseva turvakytkin. Kahvan etupuolella olevalla keinukytkimellä aktivoidaan kuormaimen kolmas erillinen hydraulitoiminto. Neljäs ja viides toiminto voidaan aktivoida samanaikaisesti painamalla peukalolla kahvan päällä olevia nappeja. Ylänappeja painettaessa vipua on käännettävä oikealle tai vasemmalle, jos neljäs ja viides venttiili ovat kaksitoimisia. Hallintavivun kaksi nykäystä oikealle kytkee päälle kauhan automaattisen ravistuksen, mikä helpottaa esim. kostean maaaineksen tyhjentämistä kauhasta.. Kelluvassa asennossa kauha myötää maan pinnan muotoa, jolloin esim. pinnan tasoitus onnistuu hyvin. Hydrauliikka säätyy kelluntaasentoon kun hallintavipu työnnetään aivan eteen. 11

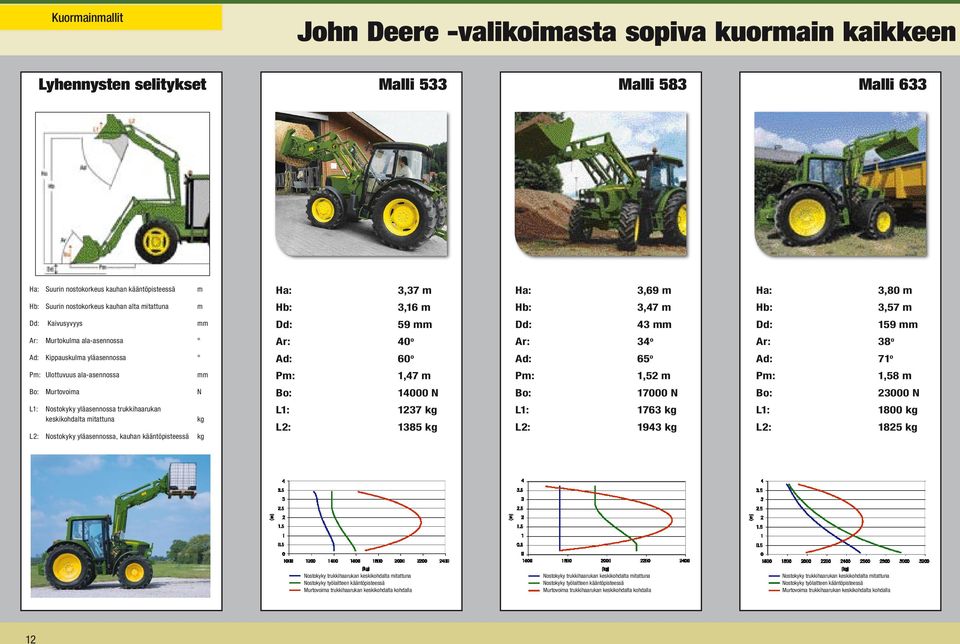

12 Kuormainmallit John Deere -valikoimasta sopiva kuormain kaikkeen Lyhennysten selitykset Malli 533 Malli 583 Malli 633 Ha: Suurin nostokorkeus kauhan kääntöpisteessä m Ha: 3,37 m Ha: 3,69 m Ha: 3,80 m Hb: Suurin nostokorkeus kauhan alta mitattuna m Hb: 3,16 m Hb: 3,47 m Hb: 3,57 m Dd: Kaivusyvyys mm Dd: 59 mm Dd: 43 mm Dd: 159 mm Ar: Murtokulma ala-asennossa Ar: 40 o Ar: 34 o Ar: 38 o Ad: Kippauskulma yläasennossa Ad: 60 o Ad: 65 o Ad: 71 o Pm: Ulottuvuus ala-asennossa mm Pm: 1,47 m Pm: 1,52 m Pm: 1,58 m Bo: Murtovoima N Bo: N Bo: N Bo: N L1: Nostokyky yläasennossa trukkihaarukan keskikohdalta mitattuna L2: Nostokyky yläasennossa, kauhan kääntöpisteessä kg kg L1: 1237 kg L2: 1385 kg L1: 1763 kg L2: 1943 kg L1: 1800 kg L2: 1825 kg Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla 12

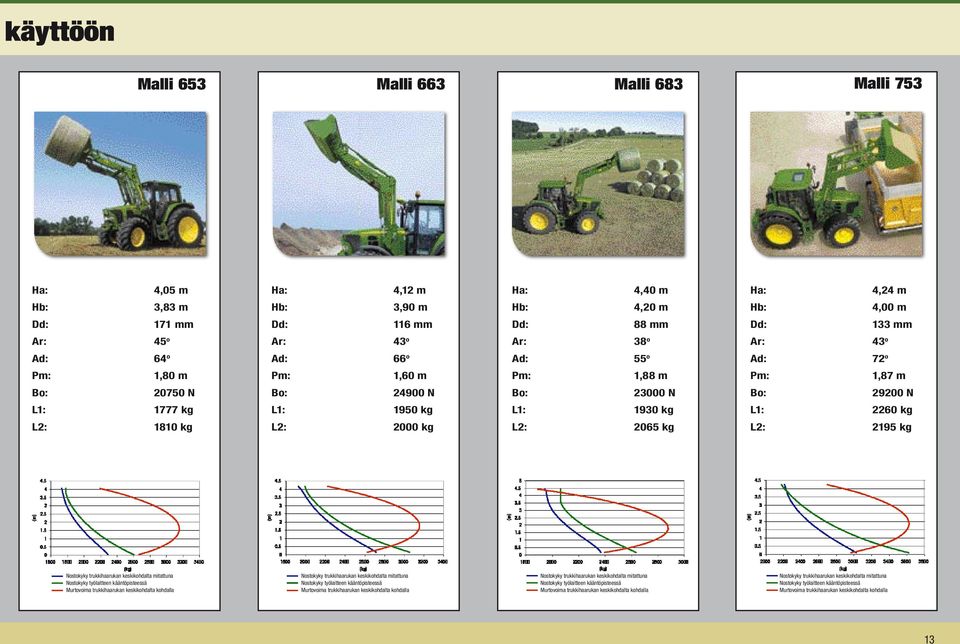

13 käyttöön Malli 653 Malli 663 Malli 683 Malli 753 Ha: 4,05 m Ha: 4,12 m Ha: 4,40 m Ha: 4,24 m Hb: 3,83 m Hb: 3,90 m Hb: 4,20 m Hb: 4,00 m Dd: 171 mm Dd: 116 mm Dd: 88 mm Dd: 133 mm Ar: 45 o Ar: 43 o Ar: 38 o Ar: 43 o Ad: 64 o Ad: 66 o Ad: 55 o Ad: 72 o Pm: 1,80 m Pm: 1,60 m Pm: 1,88 m Pm: 1,87 m Bo: N Bo: N Bo: N Bo: N L1: 1777 kg L1: 1950 kg L1: 1930 kg L1: 2260 kg L2: 1810 kg L2: 2000 kg L2: 2065 kg L2: 2195 kg Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla Nostokyky trukkihaarukan keskikohdalta mitattuna Nostokyky työlaitteen kääntöpisteessä Murtovoima trukkihaarukan keskikohdalta kohdalla 13

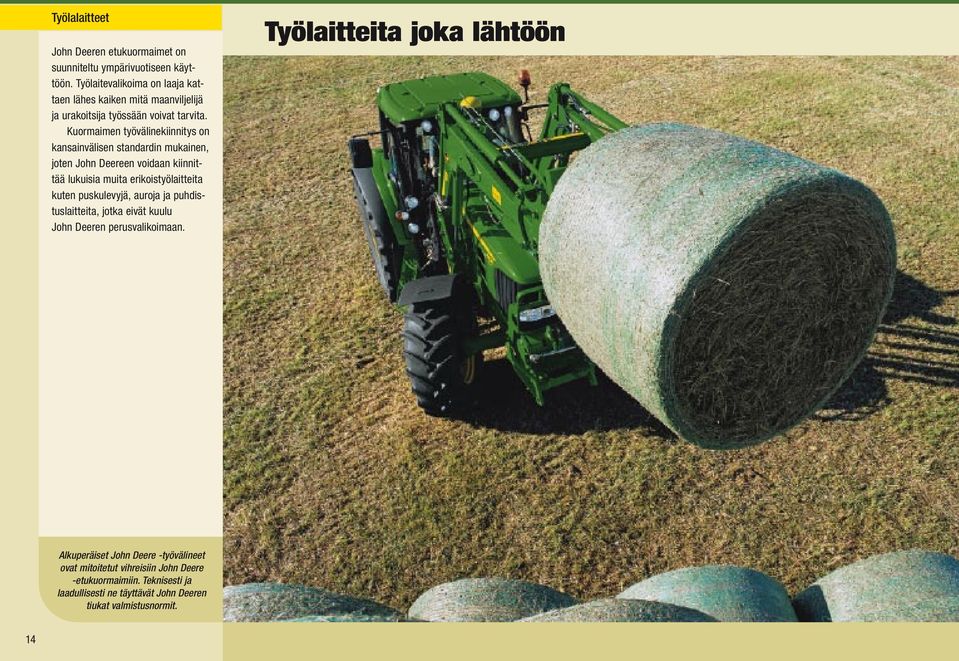

14 TyölaIaitteet John Deeren etukuormaimet on suunniteltu ympärivuotiseen käyttöön. Työlaitevalikoima on laaja kattaen lähes kaiken mitä maanviljelijä ja urakoitsija työssään voivat tarvita. Kuormaimen työvälinekiinnitys on kansainvälisen standardin mukainen, joten John Deereen voidaan kiinnittää lukuisia muita erikoistyölaitteita kuten puskulevyjä, auroja ja puhdistuslaitteita, jotka eivät kuulu John Deeren perusvalikoimaan. Työlaitteita joka lähtöön Alkuperäiset John Deere -työvälineet ovat mitoitetut vihreisiin John Deere -etukuormaimiin. Teknisesti ja laadullisesti ne täyttävät John Deeren tiukat valmistusnormit. 14

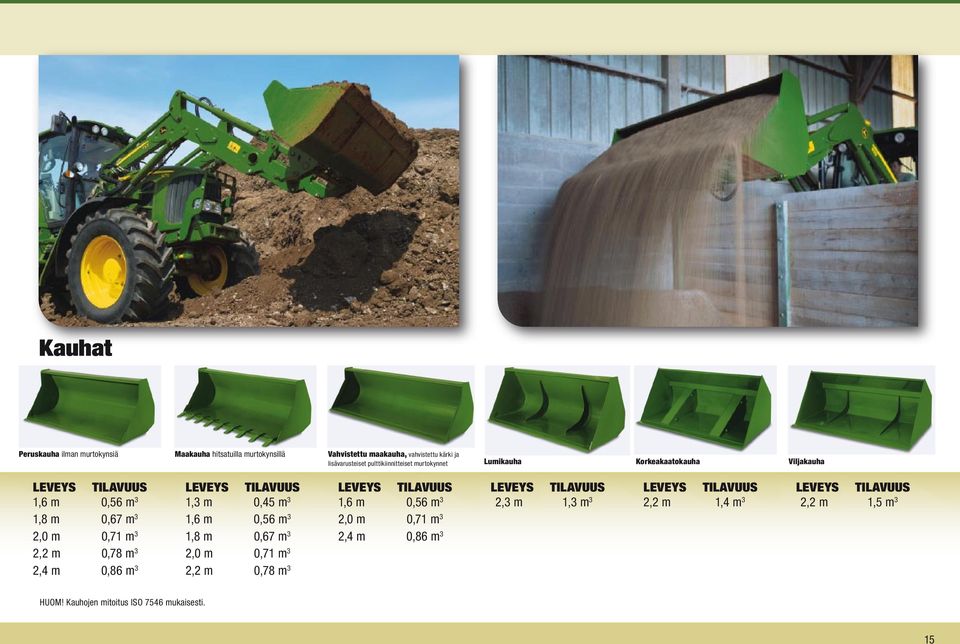

15 Kauhat Peruskauha ilman murtokynsiä Maakauha hitsatuilla murtokynsillä Vahvistettu maakauha, vahvistettu kärki ja lisävarusteiset pulttikiinnitteiset murtokynnet Lumikauha Korkeakaatokauha Viljakauha LEVEYS TILAVUUS 1,6 m 0,56 m 3 1,8 m 0,67 m 3 2,0 m 0,71 m 3 2,2 m 0,78 m 3 2,4 m 0,86 m 3 LEVEYS TILAVUUS 1,3 m 0,45 m 3 1,6 m 0,56 m 3 1,8 m 0,67 m 3 2,0 m 0,71 m 3 2,2 m 0,78 m 3 LEVEYS TILAVUUS 1,6 m 0,56 m 3 2,0 m 0,71 m 3 2,4 m 0,86 m 3 LEVEYS TILAVUUS LEVEYS TILAVUUS LEVEYS TILAVUUS 2,3 m 1,3 m 3 2,2 m 1,4 m 3 2,2 m 1,5 m 3 HUOM! Kauhojen mitoitus ISO 7546 mukaisesti. 15

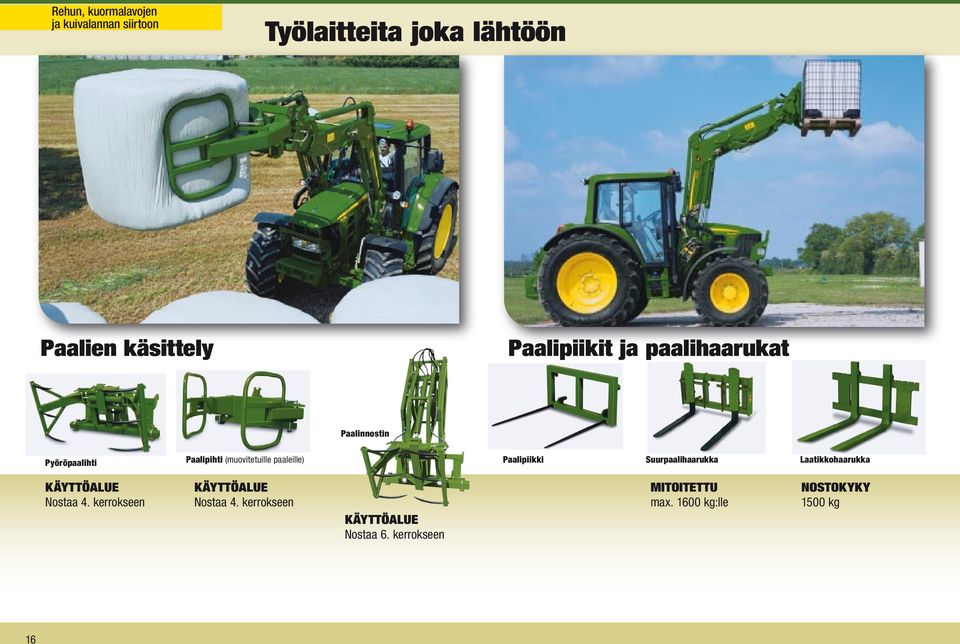

16 Rehun, kuormalavojen ja kuivalannan siirtoon Työlaitteita joka lähtöön Paalien käsittely Paalipiikit ja paalihaarukat Paalinnostin Pyöröpaalihti Paalipihti (muovitetuille paaleille) Paalipiikki Suurpaalihaarukka Laatikkohaarukka KÄYTTÖALUE Nostaa 4. kerrokseen KÄYTTÖALUE Nostaa 4. kerrokseen KÄYTTÖALUE Nostaa 6. kerrokseen MITOITETTU max kg:lle NOSTOKYKY 1500 kg 16

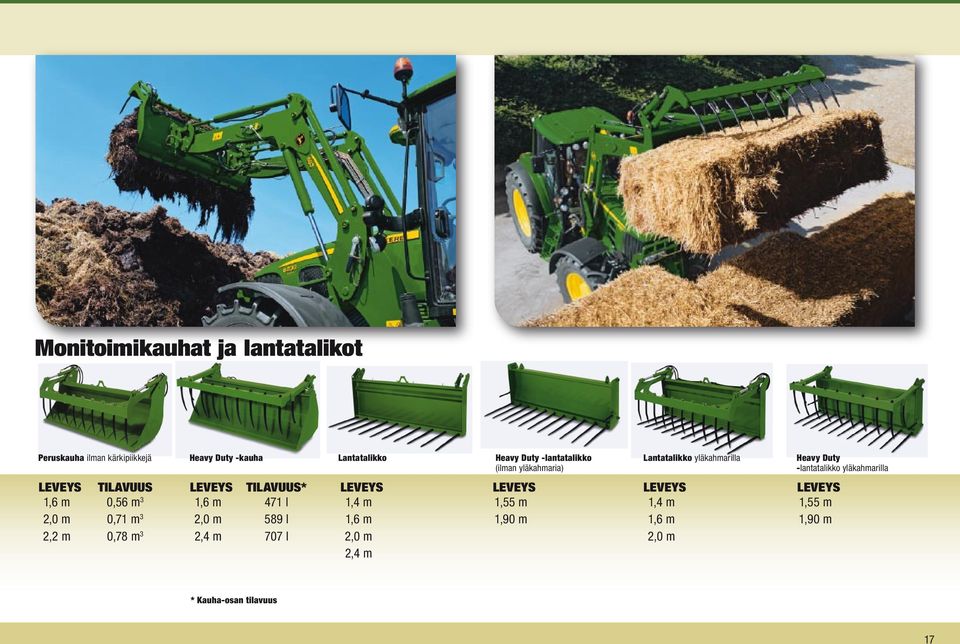

17 Monitoimikauhat ja lantatalikot Peruskauha ilman kärkipiikkejä Heavy Duty -kauha Lantatalikko Heavy Duty -lantatalikko (ilman yläkahmaria) Lantatalikko yläkahmarilla Heavy Duty -lantatalikko yläkahmarilla LEVEYS TILAVUUS 1,6 m 0,56 m 3 2,0 m 0,71 m 3 2,2 m 0,78 m 3 LEVEYS TILAVUUS* 1,6 m 471 l 2,0 m 589 l 2,4 m 707 l LEVEYS 1,4 m 1,6 m 2,0 m 2,4 m LEVEYS 1,55 m 1,90 m LEVEYS 1,4 m 1,6 m 2,0 m LEVEYS 1,55 m 1,90 m * Kauha-osan tilavuus 17

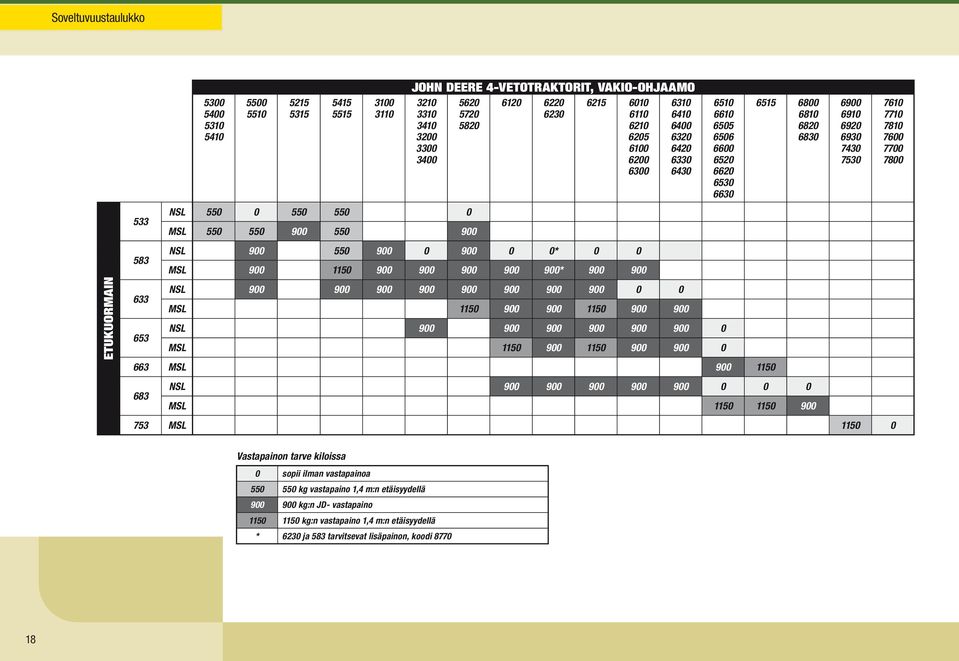

18 Soveltuvuustaulukko ETUKUORMAIN NSL MSL JOHN DEERE 4-VETOTRAKTORIT, VAKIO-OHJAAMO NSL * 0 0 MSL * NSL MSL NSL MSL MSL NSL MSL MSL Vastapainon tarve kiloissa 0 sopii ilman vastapainoa kg vastapaino 1,4 m:n etäisyydellä kg:n JD- vastapaino kg:n vastapaino 1,4 m:n etäisyydellä * 6230 ja 583 tarvitsevat lisäpainon, koodi

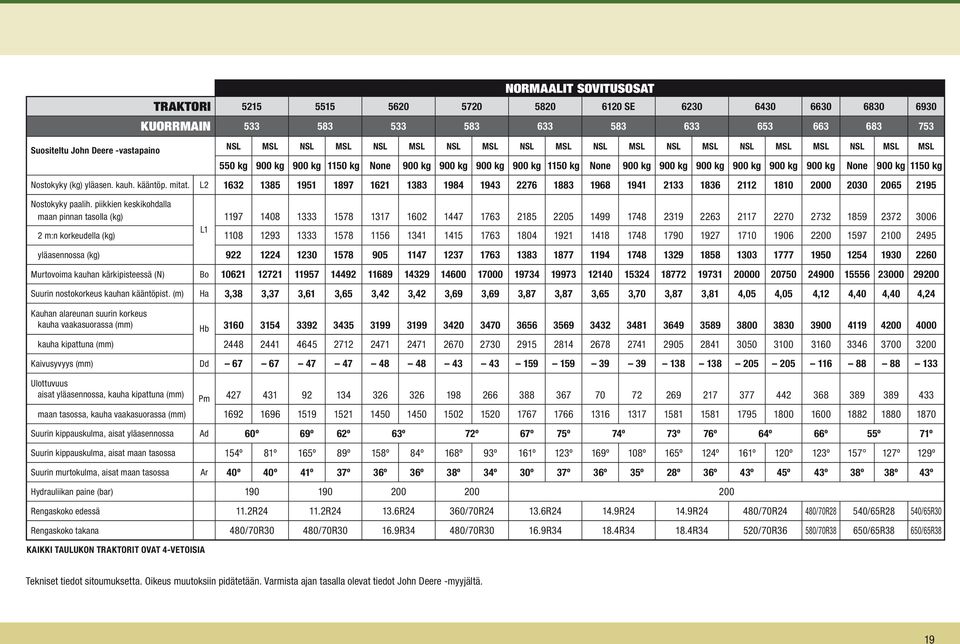

19 Suositeltu John Deere -vastapaino NORMAALIT SOVITUSOSAT TRAKTORI SE KUORRMAIN NSL MSL NSL MSL NSL MSL NSL MSL NSL MSL NSL MSL NSL MSL NSL MSL MSL NSL MSL MSL 550 kg 900 kg 900 kg 1150 kg None 900 kg 900 kg 900 kg 900 kg 1150 kg None 900 kg 900 kg 900 kg 900 kg 900 kg 900 kg None 900 kg 1150 kg Nostokyky (kg) yläasen. kauh. kääntöp. mitat. L Nostokyky paalih. piikkien keskikohdalla maan pinnan tasolla (kg) m:n korkeudella (kg) L yläasennossa (kg) Murtovoima kauhan kärkipisteessä (N) Bo Suurin nostokorkeus kauhan kääntöpist. (m) Ha 3,38 3,37 3,61 3,65 3,42 3,42 3,69 3,69 3,87 3,87 3,65 3,70 3,87 3,81 4,05 4,05 4,12 4,40 4,40 4,24 Kauhan alareunan suurin korkeus kauha vaakasuorassa (mm) Hb kauha kipattuna (mm) Kaivusyvyys (mm) Dd Ulottuvuus aisat yläasennossa, kauha kipattuna (mm) Pm maan tasossa, kauha vaakasuorassa (mm) Suurin kippauskulma, aisat yläasennossa Ad 60º 69º 62º 63º 72º 67º 75º 74º 73º 76º 64º 66º 55º 71º Suurin kippauskulma, aisat maan tasossa 154º 81º 165º 89º 158º 84º 168º 93º 161º 123º 169º 108º 165º 124º 161º 120º 123º º 129º Suurin murtokulma, aisat maan tasossa Ar 40º 40º 41º 37º 36º 36º 38º 34º 30º 37º 36º 35º 28º 36º 43º 45º 43º 38º 38º 43º Hydrauliikan paine (bar) Rengaskoko edessä 11.2R R R24 360/70R R R R24 480/70R24 480/70R28 540/65R28 540/65R30 Rengaskoko takana 480/70R30 480/70R R34 480/70R R R R34 520/70R36 580/70R38 650/65R38 650/65R38 KAIKKI TAULUKON TRAKTORIT OVAT 4-VETOISIA Tekniset tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. Varmista ajan tasalla olevat tiedot John Deere -myyjältä. 19

20 Huolto ja tuki Agrimarket ja Agrihuolto palvelevat JD-kuormaimet on valmistettu nimenomaan John Deere -traktoreita varten. Niiden rakenne on suunniteltu niin, että päivittäiset tarkastukset, tarkastukset ja huolto-osien vaihdot voidaan tehdä kuormaimen osia irrottamatta. Näin huoltoseisokit lyhenevät ja kone on pitempään tuottavassa työssä. John Deerellä on Suomessa vahvat taustavoimat. Agrimarket vastaa kattavasta ja asiantuntevasta varaosapalvelusta. Agrihuoltoverkosto koostuu erikoiskoulutetuista, valtuutetuista huoltoyrittäjistä, jotka huoltoautoineen tarjoavat joustavaa palvelua kaikkialla Suomessa. Traktorin perustarkastukset, mahdolliset nesteiden lisäykset ja ja huollot voidaan tehdä vaivattomasti ja ilman, että kuormain olisi irrotettava traktorista. Traktori ja kuormain ovat suunnitellut yhteensopiviksi. Peltokuumolantie Hyvinkää Puh Telefax Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Esitteen tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. John Deeren kelta-vihreä väritys, loikkaava peura -symboli ja JOHN DEERE -nimi ovat Deere & Company -nimisen yhtiön tavaramerkkejä. Luotettavuus on voimamme YY FIN 9/06 1/1/2
