1 Liikennöitsijän nimi Turun bussiväritys Turku buses color scheme Ohje / Guidelines v Suositeltava tulostuskoko / preferred print size: A3 Turun kaupungin joukkoliikennetoimisto / Turku Public Transport Office Suunnittelija/ Designer: WSP Design Studio, Finland

2 Sisällys Index Turun joukkoliikenteen tilaajaväritys 2009 Color scheme for Turku buses Värit Colors 6 Kuvatarra, lilja Sticker, lily 7 Kuvatarra, häivytys Sticker, color blend sticker 8 Kuvatarra, häivytystarran asettelu Sticker, color blend sticker position 9 Tarra, Turun joukkoliikenne Sticker, Turku Public Transport 10 Tarra, bussin sarjanumero Sticker, bus serial number 11 Tarra, yhteystiedot Sticker, contact information 12 Tarra, liikennöitsijän nimi Sticker, transport operator s company name 13 Maalausmalli, Volvo Painting scheme, Volvo 14 Maalausmalli, Scala Painting scheme, Scala 16 Maalausmalli, Volvo hybridibussi Painting scheme, Volvo hybrid bus 18 2

3 Turun bussiväritys Turku buses color scheme Tämä ohje määrittelee Turun paikallisliikenteen linja-autojen tilaajavärityksen peruselementit. Linja-autot ovat näkyvä osa kaupungin katukuvaa. Paikallisliikenteen yhtenäisen värityksen tavoitteena on rauhoittaa ja selkeyttää kaupunkikuvaa, nostaa paikallisliikenteen imagoa sekä parantaa joukkoliikenteen käytettävyyttä. Väritys otetaan käyttöön vaatimuksena uusissa kilpailutuksissa kesästä 2009 alkaen. Tilaajavärityksessä on säilytetty liikennelaitoksen perinteikäs keltainen väri, mutta sen sävy on raikastettu kirkkaammaksi. Valkoinen ja keltainen luovat yhdessä tulevaisuudesta viestivän ilmeen. Turun kaupungin historiallisia arvoja bussin värityksessä viestii lilja-aihe, jota käytetään myös Turun vaakunassa. Tässä ohjeessa tilaajaväritys on esitetty sovellettuna kahdelle tunnetuimmalle 2-akseliselle bussimallille ja telibussille. Ohjeessa esiteltyjä periaatteita voidaan soveltaa vastaavasti myös muihin bussimalleihin. Mikäli bussimallia ei ole esitetty ohjeessa, tulee liikennöitsijän esittää tilaajan hyväksyttäväksi ehdotus bussin värityksestä. Ehdotuksen tulee seurata tässä ohjeessa esiteltyjä periaatteita. Joukkoliikennetoimistosta saa käyttövalmiina seuraavia tarroja: Turun joukkoliikenne -tarra, lilja-tarra ja yhteystiedot-tarra. Tarrojen teettämistä varten Turun kaupungin joukkoliikennetoimiston käytettävissä ovat tarrojen originaalitiedostot Adobe Pdf - ja Adobe Illustrator -muodoissa. Ohjeeseen liittyviin kysymyksiin vastaa Turun kaupungin joukkoliikennetoimisto, T hese guidelines define the basic color elements for the Turku local public transport buses. The buses are a visible factor in the urban environment. The main goals of this color concept are to calm down and clarify the quality of cityscape as well as to improve the overall image and the usability of public transport. The color scheme is introduced and followed as a tendering requirement from summer The yellow color in the color scheme respects the traditional look of Turku local transport, but the color shade has been refreshed and brightened. The yellow color and the white color create together a forward-looking visual identity. The lily theme used in the buses originates from the crest of Turku, creating a link to the historical values of the city. In these guidelines the color scheme is adapted to the two most wellknown 2-axle and bogie bus types. The principles defined in the guidelines can respectively be adapted to other bus types. When a bus model is not included in the guidelines, the transport operator must present a suggestion for the bus color plan. The suggestion must follow the principles defined in this document. The following stickers are handed out ready-to-use at the Public Transport Office: the Turku Public Transport sticker, the lily sticker and the contact information sticker. The original files for sticker production are available at Turku Public Transport Office in Adobe Pdf and Adobe Illustrator formats. Any further enquiries on the guidelines will be answered by Turku Public Transport Office, Sirpa Korte Joukkoliikennejohtaja Sirpa Korte Public Transport Director 3

4 Värit Colors Visuaalisen ilmeen päävärit ovat keltainen ja valkoinen. Bussien ikkunoita ympäröivän alueen väri on tumma harmaa. Tarrojen värin tulee olla mahdollisimman lähellä määriteltyä maalikoodia. The main colors of the visual identity are yellow and white. Dark gray is used for the color for the areas around windows. The colors of the stickers must follow the given paint color codes as closely as possible. Keltainen Yellow Lancia-Autobianchi 258, Giallo Ginestra 2c, LAN258 PMS 7408 C Valkoinen White RAL 9010 Reinweiss Tumma harmaa Dark grey RAL

5 Kuvatarrat, lilja Stickers, lily Liljaa käytetään tunnusomaisena elementtinä bussin kuljessä. Keltaisen taustan päällä liljan tulee olla valkoinen ja valkoisen taustan päällä keltainen. Liljan mittasuhteita ei saa muuttaa. Käyttövalmiin tarran saa Turun kaupungin joukkoliikennetoimistosta. The lily is used as a characteristic element on the side of the bus. When the background is yellow, the lily is white and vice versa. The proportions of the lily must not be changed. The ready-to-use stickers are available at the Turku Public Transport Office. korkeus 885,5 mm height 885,5 mm 5

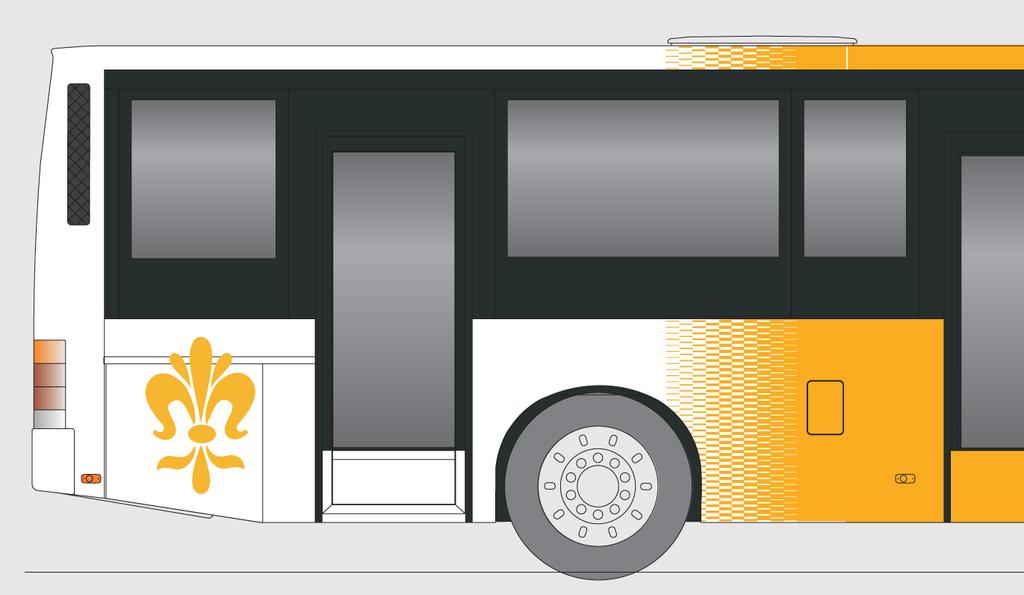

6 Kuvatarrat, häivytystarra Stickers, color blend sticker Häivytystarra on väriltään valkoinen. Tarra sijoitetaan valkoisen ja keltaisen maalipinnan rajakohtaan alla olevan kuvan mukaisesti. Keltaista tarraa ei tarvita. Tarra ja maalipinta kiertävät yhtenäisesti bussin katon yli toiselle kyljelle. Maalipinnan värinmuutoksen sijainti bussin maalipinnassa on osoitettu nuolella alla olevassa kuvassa. The color blend sticker is white. The sticker is placed at the border of the yellow and white painted surfaces according to the picture below. A yellow sticker is not needed. The painted surface and the color blend sticker cover the roof of the bus similarly as the sides of the bus. The position of the color change in the painted surface is marked with an arrow in the picture below. Telibussi Bogie bus Värin häivytys valkoisen tarran ja maalipinnan avulla. 2-akselibussi 2-axle bus Värin häivytys valkoisen tarran ja maalipinnan avulla. Color blend created with a white sticker on painted surface. Color blend created with a white sticker on painted surface. 400 mm 400 mm Raja valkoisen ja keltaisen maalipinnan välillä The border in between white and yellow painted surface Raja valkoisen ja keltaisen maalipinnan välillä The border in between white and yellow painted surface 6

7 Kuvatarrat, häivytystarran asettelu Stickers, color blend sticker position Alla olevassa kuvassa katkoviivalla merkitty alue on valkoista tarraa ja keltainen alue on bussin maalipintaa. Drawing below shows the sticker area (framed with a dashline) in comparison with the yellow background color. Valkoinen maali White paint Valkoinen tarra White sticker Keltainen maali Yellow paint 740 mm 7

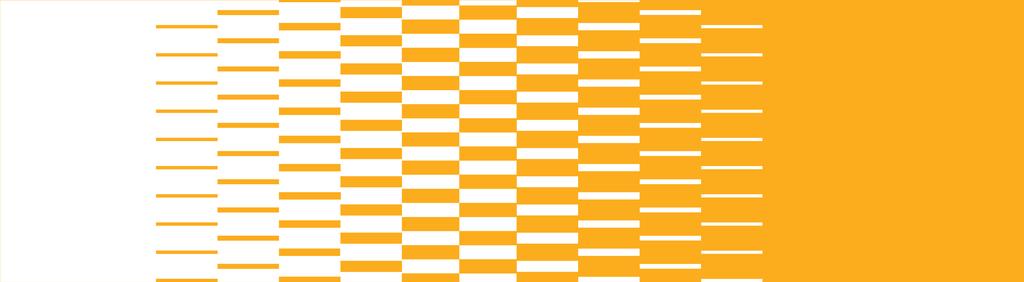

8 Tarra, Turun joukkoliikenne Stickers, Turku Public Transport Turun joukkoliikenne kirjoitetaan aina valkoisilla, irrallisilla tarrakirjaimilla keltaiselle, maalatulle pinnalle. Käyttövalmiin tarran saa Turun kaupungin joukkoliikennetoimistosta. The name of Turku Public Transport, Turun joukkoliikenne is always written with separate white sticker letters on the yellow painted background. The ready-to-use stickers are available at the Turku Public Transport Office. korkeus 38,7 mm height 38,7 mm korkeus 52,5 mm height 52,5 mm 8

9 Tarra, bussin sarjanumero Stickers, bus serial number Bussin sarjanumeron määrittelee liikennöitsijä. Numero kirjoitetaan irrallisin tarrakirjaimin. Keltaisella taustalla numero on valkoinen ja valkoisella taustalla numero on keltainen. Yhteen bussiin tulee yhteensä neljä sarjanumerotarraa: kolme valkoista ja yksi keltainen. Jokainen liikennöitsijä teettää tarrat itse. Bus serial number is defined by the transport operator. The number is written with separate sticker letters. When the background is yellow, the number is white and vice versa. There has to be four serial number stickers on a bus: three white stickers and one yellow sticker. Each transport operator orders the stickers himself korkeus 150 mm height 150 mm PANTONE 7408 C 9

10 Tarra, yhteystiedot Stickers, contact information Bussin takaosaan sijoitetaan Turun kaupungin joukkoliikennetoimiston internetsivuston osoite. Käyttövalmiin tarran saa Turun kaupungin joukkoliikennetoimistosta. In the back of the bus is contact information, website address for Turku Public Transport Office. The ready-to-use stickers are available at the Turku Public Transport Office. korkeus 80,5 mm height 80,5 mm PANTONE 7408 C 10

11 Tarra, liikennöitsijän nimi Stickers, transport operator s company name Liikennöitsijän virallinen nimi sijoitetaan kuljettajan ikkunan yläpuolelle ja etuoven yläpuolelle. Teksti kirjoitetaan aina valkoisilla, irrallisilla tarrakirjaimilla. Tarrakirjaimet teettää liikennöitsijä itse. The official company name of the transport operator is placed above the driver s window and above the main door. The text is always written with white, separate sticker letters. The transport operator has to order the sticker letters himself. Liikennöitsijän nimi korkeus 65 mm height 65 mm Valkoinen White 11

12 Liikennöitsijän nimi JNO 17 Liikennöitsijän nimi Entire roof of the bus will be painted the same as bus sides. Lancia-Autobianchi 258, Giallo Ginestra 2c, LAN258 RAL 9010 Reinweiss This drawing includes only painting instructions. For final design of Turku buses several self-adhesive stickers will be added after painting. Stickers are shown in a separate document. CA_PFI_8712BLE_6X2_FIN_Turku_buses_ Design: Mari Siikonen, WSP Finland mari.siikonen@wspgroup.fi

13 Liikennöitsijän nimi Liikennöitsijän nimi Entire roof of the bus will be painted the same as bus sides. Lancia-Autobianchi 258, Giallo Ginestra 2c, LAN258 RAL 9010 Reinweiss This drawing includes only painting instructions. For final design of Turku buses several self-adhesive stickers will be added after painting. Stickers are shown in a separate document. Design: Mari Siikonen, WSP Finland mari.siikonen@wspgroup.fi

14 Liikennöitsijän nimi Liikennöitsijän nimi Entire roof of the bus will be painted the same as bus sides. This drawing includes only painting instructions. For final design of Turku buses several self-adhesive stickers will be added after painting. Stickers are shown in a separate document. SCALA Lancia-Autobianchi 258, Giallo Ginestra 2c, LAN258 RAL 9010 Reinweiss Design: Mari Siikonen, WSP Finland mari.siikonen@wspgroup.fi

15 Liikennöitsijän nimi Liikennöitsijän nimi Entire roof of the bus will be painted the same as bus sides. This drawing includes only painting instructions. For final design of Turku busesseveral self-adhesive stickers will be added after painting. Stickers are shown in a separate document. SCALA Lancia-Autobianchi 258, Giallo Ginestra 2c, LAN258 RAL 9010 Reinweiss Design: Mari Siikonen, WSP Finland mari.siikonen@wspgroup.fi

16 Engineering Release Notice (ERN) Location Change description A=Added W=Was D=Deleted Document release status PAINTING SCHEME- SCALE 1:50 BO_10_ _7705LH_12,0_TURKU_FIN Date Modification count L A N258 R A L ADDITIONAL PAINTING / MALOWANIE DODATKOWE RAL9010 RAL9005 Liikennöitsijän nimi 1. BODY COLOUR / KOLOR BAZOWY L A N R A L 9010 L A N258 LAN258 Liikennöitsijän nimi 1. BODY COLOUR / KOLOR BAZOWY 3. ADDITIONAL PAINTING / MALOWANIE DODATKOWE L A N258 RAL RAL9006 Colour Descriptions 1. LAN258 (AkzoNobel BTLV 351) RAL 9010 RAL 9005 (AkzoNobel BTLV 351) RAL 9006 (AkzoNobel Autobase Plus) OUTSIDE DETAILS / DETALE ZEWNETRZNE: WHEEL CAPS / KO LP AK I 4 SZ T. - AC U NIT / K LI MA RO OF / DACH LAN258 / RAL9001 RAL9010 MIRRORS / LUSTER KA - OCULAR S AR EA / OKULARY RAL9005 AT TANT ION: T his document is a printout. C olours shown on it should be confirmed with samples scale ( R AL, AK ZO). Painting Template Entire roof of the bus will be painted the same as bus sides. This drawing includes only painting instructions. For final design of Turku buses several self-adhesive stickers will be added after painting. Stickers are shown in a separate document. Volvo Bus Corporation Document title BO_10_ _7705LH_12,0_TURKU_FIN Document type PAINTING SCHEME Document No Issue Volume No. N (2) Page. 1(1)
