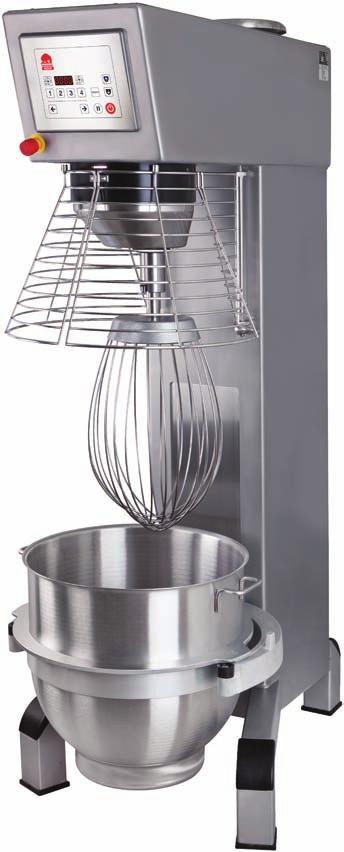

1 Käyttöohje ERGO60 ERGO100 ERGO140 VL TILAUSNRO: FI Alkuperäinen käyttöohje A/S Wodschow & Co. Industrisvinget 6 DK-2605 Brøndby Tanska Puhelin: Faksi: info@wodschow.dk

2 Si s ä l l y s 2 Kä y t t ö o h j e... 1 Si s ä l l y s... 2 Yl e i s t ä... 2 Tu r v a l l i s u u s... 2 Uu d e n s e k o i t t i m e n a s e n n u s... 2 Se k o i t t i m e n r a k e n n e... 3 Ku l h o n a s e t t a m i n e n s e k o i t t i m e e n:... 3 Se k o i t t i m e n e n i m m ä i s k a p a s i t e e t t i... 4 Te r i e n o i k e a k ä y t t ö... 4 Ku n n o s s a p i t o ja v o i t e l u:... 4 Pu h d i s t u s... 4 Su o s i t e l t a v a t e n i m m ä i s n o p e u d e t... 4 Oh j a u s p a n e e l i VL4:... 5 Re m i x-t o i m i n t o... 5 VL4-o h j a u s p a n e e l i - e r i k ä y t t ö t i l a n t e i d e n y l e i s k a t s a u s:... 6 Se k o i t t i m e n k ä y t t ö:... 8 Yl i k u o r m i t u s... 9 Me n e t t e l y y l i k u o r m i t u s t a p a u k s e s s a:... 9 Oh j e e t s e k o i t t i m e n p y s ä h t y e s s ä:... 9 Kä y t t ö t u n t i e n/p ä i v i e n/v u o s i e n l u k e m i n e n:... 9 Oh j a u k s e n n o l l a u s:... 9 Me k a a n i s t e n o s i e n v i a t: Nä y t ö n v i k a k o o d i t: Vi k a l o k i n h a k e m i n e n 10 v i i m e i s e l l e i r t i k y t k e n n ä l l e: Vi k a l o k i s s a n ä k y v ä t v i k a k o o d i t: Ku l h o n k e s k i t y k s e n s ä ä t ö m a l l e i s s a ERGO 60 ja ERGO100: Ku l h o n k i i n n i t y k s e n s ä ä t ö m a l l e i s s a ERGO60 ja ERGO100: Ku l h o n k i i n n i t y k s e n ja k e s k i t y k s e n s ä ä t ö m a l l i s s a ERGO140: Sä h k ö k o m p o n e n t i t Su o j a p i i r i Ky t k e n t ä k a a v i o: Hi h n a n v a i h t o: No s t o t o i m i l a i t t e e n v a i h t o: Re e d-k o s k e t t i m i e n v a i h t o: Re e d-k o s k e t t i m i e n ja CE m i k r o n h i e n o s ä ä t ö: Vo i t e l u k a t s a u s: Yl e i s t ä Jos sinulla on tuotteesta jotain huomautettavaa, ota yhteys jälleenmyyjään. Takuu ei kata asiattomasta käytöstä, ylikuormituksesta tai huolto-ohjeiden laiminlyönnistä aiheutuneita vikoja. Tarkista, että sekoittimen mukana on toimitettu kaikki irralliset osat, kuten kulho, terät, voitelupistooli ja kumijalat. Tu r v a l l i s u u s Käyttäjän työpaikan jatkuva melutaso on alle 70 db (A). Aina, kun sekoittimen osat liikkuvat eikä suojaritilä ole paikallaan, sekoittimen hallinnassa on käytettävä kahta kättä. Sekoitin on suunniteltu sellaisten tuotteiden valmistukseen, jotka eivät työstämisen aikana aiheuta reaktioita tai vapauta käyttäjälle haitallisia aineita. Jos kädet laitetaan kulhoon käytön aikana, seurauksena voi olla loukkaantuminen. Sekoitin pitää kiinnittää ruuveilla lattiaan Kuormitus jalkaa kohti ei saa olla yli: ERGO N ERGO N ERGO N Uuden sekoittimen asennus Asennus ja kiinnitys Sekoittimeen on asennettava tärinää ehkäisevät kumijalat. Sekoittimen jalkojen alle voidaan asettaa välilevyjä, jos lattia ei ole aivan tasainen. Sähkökytkentä: HUOM: teetettävä valtuutetulla sähköasentajalla. Ennen sekoittimen kytkemistä verkkovirtaan on tarkistettava, että asennuspaikan jännite ja taajuus vastaavat koneen tyyppikilpeen merkittyjä arvoja. Koneen tyyppikilpi on kiinnitetty sekoittimen yläosaan oikealle puolelle. Toimintaan ja turvallisuuteen liittyvistä syistä sekoitin pitää maadoittaa! Käyttöpaikan jännite: 50/60 Hz Virrankulutus: Vaiheet x jännite Nolla Maa Käyttöjännite Vaiheet Käytetään nollaa Käytetään maadoitusta Arvokilpi Huomautuksia 3 x V +/-10 % Ei Kyllä 400 V 3 Ei Kyllä Oikean toiminnan ja turvallisuuden varmistamiseksi kone pitää maadoittaa

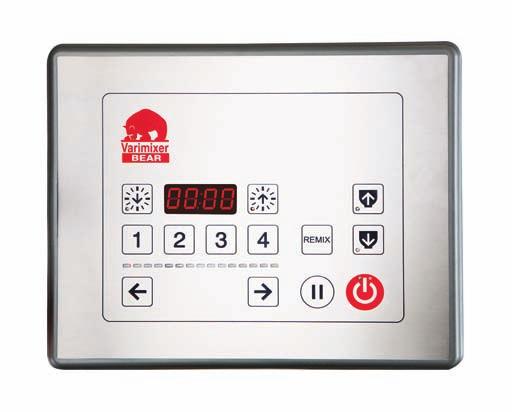

3 3 Sekoittimen rakenne VL-4-ohjauspaneeli Remix-toiminnolla Katso ohjauspaneelin selostus sivulta 4. Hätäpysäytys Magneettianturi, jonka suljettu suojaritilä aktivoi. Suojaritilä - voidaan irrottaa. Sekoittimen käynnistys edellyttää, että suojaritilä on paikallaan. Kulhoa voi nostaa suojaritilä avoimena, mutta nosto pysähtyy kohdassa, jossa sekoitin normaalisti alkaa pyöriä. Suojaritilä pitää sulkea, minkä jälkeen kulho on nostettava sekoitusasentoon kahden käden ohjauksella. Kulhon nosto ja JOGtoiminto: Sekoittimessa on vakiona JOG-toiminto: Ennen kuin kulho on yläasennossaan, terä alkaa pyöriä ja kaivautua sekoitettaviin aineksiin. Turvallisuussyistä kulhon nosto edellyttää sekoittimen kahden käden ohjausta. Jos kulho ei ole oikein paikallaan, näytössä näkyy vikakoodi jog-toiminnon käynnistyessä; katso vikakoodit sivulta 10. Induktiivianturilla varustetut nostovarret: Oikean nostovarren takaosassa on induktiivianturi, joka aktivoituu, kun kulho asetetaan oikein nostovarsille (aivan takareunaan). Sekoittimen käyttö edellyttää, että tämä anturi on aktivoitunut. Nostovarsia on kuitenkin mahdollista nostaa vaikka kulho ei ole paikallaan. Nostovarret voivat liikkua hieman maksimikuormituksella. Kulhon asettaminen sekoittimeen: Kun kulho asetetaan sekoittimeen, nostovarsien on oltava ala-asennossa ja kulho on työnnettävä aivan nostovarsien takareunaan. Jos kulhossa on "korvat", se on asetettava oikein sekoittimeen: Vasen "korva" HUOM: On erittäin tärkeää, että kulho asetetaan niin, että sen "kolmas korva" on konetta vasten. Oikea "korva" Kolmas "korva"

4 Sekoittimen enimmäiskapasiteetti Kapasiteetit seosta kohti ERGO 60 ERGO 100 ERGO 140 Munanvalkuainen 9 l 15 l 25 l Kermavaahto 15 l 45 l 75 l Majoneesi * 48 l 80 l 112 l Täytekakkupohja 15 kg 25 kg 35 kg Yrttivoi 45 kg 75 kg 105 kg Muffinit * 33 kg 60 kg 85 kg Lihapullataikina 45 kg 75 kg 105 kg Kuorrutus 40 kg 70 kg 100 kg Perunamuusi * 36 kg 65 kg 95 kg Leipätaikina (AR 50 %)** 34 kg 58 kg 70 kg Leipätaikina (AR 60 %)** 44 kg 70 kg 80 kg Ciabatta-taikina (AR 70 %)* 40 kg 75 kg 105 kg Munkkitaikina (AR 50 %) 36 kg 60 kg 90 kg * Kaapimen käyttöä suositellaan ** Pientä käyttönopeutta suositellaan Terä Vispilä Vatkain Vatkain/ Vispilä Koukku 4 AR = imeytymissuhde (Absorption Ratio; % AR) (nesteprosentti suhteessa kiinteisiin aineisiin) Esimerkki: Perusresepti sisältää 1 kilon kiinteitä aineita ja 0,6 kiloa nestettä. Tällöin AR = 0,6 kg x 100 = 60 % 1 kg Jos esimerkiksi on käytettävä sekoittimen enimmäiskapasiteettia, laskettua arvoa AR = 60 % käytetään taikinan kiinteän ja nestemäisen aineen määrien laskemiseen. Jos käytetään 140 litran sekoitinta ja tehdään taikinaa, jonka AR = 60 %, enimmäiskapasiteetti on = 80 kg. Kiinteiden aineiden paino lasketaan tällöin seuraavasti: Kiinteät aiheet = Enimmäiskapasiteetti x 100 = 80 kg x 100 = AR kg Nesteen paino = 80 kg 50 kg = 30 kg Paikalliset vaihtelut ainesosien ominaisuuksissa voivat vaikuttaa veden imeytymiseen, tilavuuteen ja leivontaominaisuuksiin yms. Terien oikea käyttö Suositeltavat enimmäisnopeudet Terien suositellut käyttökohteet Katso kohta "Sekoittimen enimmäiskapasiteetti". Vispilät eivät saa osua koviin esineisiin, kuten kulhon reunaa vasten. Muuten terä voi vääntyä, jolloin sen käyttöikä lyhenee. Perunamuusin valmistamiseen on käytettävä erityistä siivellistä vispilää tai paksulankaista vispilää. Vaihtoehtoisesti voidaan käyttää myös vatkainta ja vispilää. Kunnossapito ja voitelu: Katso voitelukatsaus sivulla 14. Pu h d i s t u s Sekoitin on puhdistettava päivittäin käytön jälkeen. Ennen ohjauspaneelin pyyhkimistä on painettava hätäpysäytystä. Puhdista sekoitin pehmeällä liinalla ja puhtaalla vedellä. Sulfonoituja pesuaineita on käytettävä varoen, sillä ne tuhoavat sekoittimen voiteluaineita. Älä puhdista sekoitinta painepesurilla. Alumiinisia teriä ei saa pestä voimakkaasti alkalisilla pesuaineilla (ph 5 8). Kuva 2 Suositeltavat enimmäisnopeudet

5 Ohjauspaneeli VL4: Tekstikenttä Näyttää käyntiajan, ohjelman numeron ja moottorin ja taajuusmuuttajan vikakoodit. 5 Ajan lisäys Käytetään käyntiajan asetukseen. Aika voidaan asettaa ennen sekoittimen käynnistystä tai sen jälkeen ja sitä voi muuttaa sekoittimen käydessä. Käytetään reseptien tallennukseen. Katso kohta "-toiminto". Ajan vähennys Käytetään käyntiajan asetukseen. Aika voidaan asettaa ennen sekoittimen käynnistystä tai sen jälkeen ja sitä voi muuttaa sekoittimen käydessä. Kiinteät nopeudet Neljä esiasetettua nopeutta. Nopeudenilmaisin Näyttää nopeuden, jolla sekoitin toimii. Kulho ylös Kulhoa nostetaan painamalla samanaikaisesti ja jatkuvasti painikkeita + +, kunnes kulho on yläasennossa. Kulho alas Laskee kulhon alas, kun sekoitin on pysäytetty. Jos tätä painiketta painetaan sekoittimen käydessä, kulho laskeutuu automaattisesti sekoittimen pysähtyessä. Nopeuden lasku Käytetään nopeuden muuttamiseen sekoittimen käydessä. Nopeuden nosto Käytetään nopeuden muuttamiseen sekoittimen käydessä. Käynnistys/pysäytys Tauko Käytetään aina, kun tarkastetaan kulhossa olevaa tuotetta. Käytetään myös ohjauksen nollaukseen, katso Ohjauksen nollaus sivulta 9. Re m i x-t o i m i n t o Remix-erikoistoiminto tarjoaa oikotien reseptien ohjelmointiin. Yleiskonetta käytettäessä kaikki komennot tallentuvat. Kun resepti on valmis ja painetaan, voidaan tallentaa koko resepti ohjelmanumeron alle. Käytettävissä on kaksikymmentä ohjelmanumeroa. Ohjelmaa ei voida poistaa, mutta se voidaan korvata uudella. Ohjelmat eivät tuhoudu virran katketessa. : Ohjelman tallentaminen Tässä esimerkissä ohjelman numero on 12: Aloita painamalla. Aja koko resepti mukaan lukien tauot, nopeudenvaihdot ja automaattinen kulhon lasku. Pysäytä sekoitin painamalla. Pidä painettuna, näytössä näkyy. Pidä edelleen painettuna ja paina ja, näytössä näkyy Vapauta, niin ohjelma tallentuu numerolla 12 Ohjelman käyttö: Tässä esimerkissä ohjelman numero on 12: Paina ensin ja sitten ja. Tuntikentässä näkyy nyt i ja heti sen jälkeen näytetään ohjelman kokonaispituus. Ohjelma suoritetaan painamalla. Jos nopeutta tai aikaa muutetaan ohjelman suorituksen aikana, ohjelmasta poistutaan. Jos painetaan ohjelman suorituksen aikana, sekoitin pysähtyy ja ohjelmasta poistutaan. Jos suojaritilä avataan ohjelman suorituksen aikana, sekoitin pysähtyy ja näytössä näkyy. Kun suojaritilä suljetaan ja painetaan kaksi kertaa, ensimmäinen painallus poistaa vikakoodin ja toinen käynnistää sekoittimen - ohjelmasta poistutaan. Jos ohjelma sisältää tauon, sekoitin pysähtyy sen kohdalla ja antaa äänimerkin. Nyt on mahdollista laskea kulho ja avata suojaritilä. Kun haluat käynnistää sekoittimen uudelleen, paina ja ohjelman suoritus jatkuu.

6 6 VL4-ohjauspaneeli - eri käyttötilanteiden yleiskatsaus: Seuraavissa kuvissa on esitetty eri käyttötilanteita selityksineen: Ajan lisäys Tekstikenttä Ajan vähennys Kiinteät nopeudet Nopeudenilmaisin Nopeuden lasku Nopeuden nosto Hätäpysäytys Kulho ylös Kulho alas Käynnistys/ pysäytys Tauko Kun painetaan, sekoittimen käydessä, valittu käyttöaika nollautuu ja miniminopeus asetetaan. (Sama koskee hätäpysäytyksen painamista.) Painikkeen painaminen säilyttää valitut käyttöajan ja nopeuden arvot. Käyttöaikaa ja nopeutta voi muuttaa sekoittimen käydessä. Käyttöajan maksimiasetus on 90 min. 1 2 Koneessa on virta päällä tai hätäpysäytys on aktivoitu - ohjauspaneelissa ei pala ledejä. 3 4 Koneessa on virta päällä ja kulho ei ole yläasennossa. Kulho voidaan ajaa ylös painamalla samanaikaisesti, ja - painikkeiden ledit vilkkuvat! Sekoittimen voi käynnistää vasta sitten, kun kulho on yläasennossa. Kulho voidaan laskea painamalla. Kulho on yläasennossa ja sekoittimen voi käynnistää painamalla. Nopeuden voi valita. Käyttöaika voidaan valita painamalla ja. Kulho voidaan laskea painamalla. Sekoitin on valmis käynnistettäväksi painamalla Kulhon voi laskea painamalla. Yksi sekoittimen kiinteistä nopeuksista on valittu painamalla "2" lyhyesti - nopeusasteikon kuusi lediä palaa.

7 5 6 7 Sekoitin on valmis käynnistettäväksi painamalla. Kulhon voi laskea painamalla. Nopeus 2 on valittu. Käyttöaika on valittu painamalla. 7 8 Sekoitin käy - vihreä ledi kentässä palaa jatkuvasti, kun valittu nopeus on saavutettu. Käyttöaikaa voidaan muuttaa painamalla ja. Sekoittimen voi pysäyttää painamalla. Käytön voi keskeyttää painamalla. Kun painetaan, kulho laskeutuu automaattisesti alas, kun sekoitin pysähtyy. Suojaritilä on avattu sekoittimen käydessä. Kulho on mahdollista laskea. Kun suojaritilä suljetaan ja painetaan kaksi kertaa, sekoitin käynnistyy pienimmällä nopeudella. Kuten kuva 6, mutta automaattinen kulhon lasku on valittu painamalla Painiketta on painettu ja sekoitin on valmis. Käyttöaikaa voidaan muuttaa painamalla tai. Kulho voidaan laskea painamalla. Sekoittimen voi käynnistää painamalla. Sekoitin käy ja käyttöaika on ilmoitettu. Kulhon automaattinen lasku on valittu käyttöajan päätyttyä - katso kuva 6. Kulhon automaattinen lasku deaktivoidaan painamalla tai, eikä sitä voi valita uudelleen.

8 8 Sekoittimen käyttö: Ajan lisäys Tekstikenttä Ajan vähennys Kiinteät nopeudet Nopeudenilmaisin Nopeuden lasku Nopeuden nosto Hätäpysäytys Kulho ylös Kulho alas Käynnistys/pysäytys Tauko Ennen kuin sekoitin käynnistetään: Haluttu terä asennetaan pikakiinnikkeeseen. Kulho asetetaan nostovarsille ja suojaritilä suljetaan. Kulho nostetaan painamalla, ja samanaikaisesti, ja painamista jatketaan, kunnes kulho on yläasennossa. Kun kulho on n. 20 cm päässä yläasennosta, terä alkaa pyöriä pienellä nopeudella. Terän pyöriminen ja kulhon nosto lakkaavat kulhon yläasennossa. palaa ilmaisten sekoitti- Punainen ledi painikkeessa men olevan käyttövalmis. Käynnistä sekoitin: Käynnistä kone painamalla. Lisää nopeutta painamalla. Vähennä nopeutta painamalla. Painikkeiden - alla oleva nopeusilmaisin näyttää terän pyörimisnopeuden. Neljä kiinteää nopeutta: Nopeuden pikavalintaan käytetään painikkeita -. Käyttöajan ilmoitus: Ennen sekoittimen käynnistystä voidaan valita sen käyttöaika säätämällä aikaa painikkeilla ja. Jos painiketta painetaan kauemmin, aika pitenee/lyhenee nopeammin. Minuutit ja sekunnit näytetään tekstikentässä painikkeiden ja välillä. Automaattinen kulhon lasku Kun sekoitin on käynnistetty, voidaan painiketta painamalla saada kulho laskeutumaan automaattisesti alas sekoittimen pysähtyessä. Painikkeen ledi vilkkuu painamisen jälkeen. Ainesten tarkastus käytön aikana: Jos halutaan pysäyttää sekoitin väliaikaisesti käyttöaikaa muuttamatta, voidaan painaa painiketta. Sekoittimen nopeus pienenee ja pysähtyy sitten; myös käyttöaika pysähtyy. Jos suojaritilä avataan, näytössä näkyy, mutta käyttöaika näytetään uudeelleen, kun ritilä suljetaan. Sulje suojaritilä ja paina, niin sekoitin käynnistyy pienimmällä nopeudella. Käyttöaika juoksee edelleen. Painike Painike Painike Painike vastaa pienintä nopeutta. vastaa n. 30 % maksiminopeudesta. vastaa n. 60 % maksiminopeudesta. vastaa maksiminopeutta. Kulhon lasku: Kun kulhossa olevat ainekset on sekoitettu valmiiksi, sekoitin pysäytetään painamalla. Kulho lasketaan alas painamalla. Kun kulho on pohja-asennossa, suojaritilä avavautuu.

9 9 Yl i k u o r m i t u s Sekoitinta ei saa ylikuormittaa. Sitkeiden ja raskaiden taikinoiden sekoittaminen voi aiheuttaa ylikuormituksen. Ylikuormitus pahenee, jos sekoittimen terän nopeudeksi asetetaan suositeltua suurempi nopeus tai jos käytetään vääränlaista terää. Suuret rasvakokkareet tai kovettuneet ainesosat on hienonnettava ennen kulhoon laittamista. Pitempiaikainen ylikuormitus pysäyttää sekoittimen. Näytössä näkyy vikakoodi. Noudata ohjetta "Menettely ylikuormitustapauksessa" Menettely ylikuormitustapauksessa: Paina hätäpysäytyspainiketta. Avaa suojaritilä. Vähennä aineksien määrää kulhossa. Sulje suojaritilä ja vapauta hätäpysäytys. Jos näytössä näkyy edelleen vikakoodi, katso kohta "Vikakoodit" sivulta 10. Käyttötuntien/päivien/vuosien lukeminen: On mahdollista lukea, kuinka kauan sekoitin on ollut käytössä (käyttö = terä pyörii). Kokonaisaika luetaan tuntien, päivien ja vuosien yhdistelmänä, katso seuraava kohta: Paina hätäpysäytyspainiketta. Paina, niin koneen käyttötuntien määrä näkyy näytössä, esim. näyttö 157 tarkoittaa 1 tuntia ja 57 minuuttia. Paina, niin koneen käyttöpäivien määrä näkyy näytössä, esim. näyttö 1120 tarkoittaa 1 vuotta ja 120 päivää. Ohjauksen nollaus: Paina hätäpysäytyspainiketta. Paina 10 sekunnin ajan. Jos hätäpysäytys on aktivoitu työskentelyn aikana kulhon ollessa täynnä, saattaa olla tarpeen laskea kulho alas tyhjennystä varten: Vapauta hätäpysäytys kytkemällä sekoittimeen virta. Kulho lasketaan alas ja tyhjennetään. Sekoitinta voi nyt käyttää normaalisti. Ohjeet sekoittimen pysähtyessä: Jos kone on pysäytetty avaamalla suojaritilä, se käynnistetään uudelleen painamalla kaksi kertaa (ensimmäinen painallus nollaa sekoittimen suojareleen). Sekoitin tulee pysäyttää vain hätäpysäytyspainiketta painamalla, kun on kyseessä hätätilanne.

10 10 Mekaanisten osien viat: Kulho on liian tiukasti tai liian löysästi nostovarsilla: Ratkaisu: Kulhon kiinnityksen säätö, sivu 12. Terä osuu kulhon reunoihin Ratkaisu: Kulhon keskityksen säätö, sivu 12. Nostotoimilaitteen melu: Ratkaisu: Toimilaitteen voitelu, katso voitelukaavio, sivu 14. Näytön vikakoodit: Näytössä näytettävät vikakoodit johtuvat moottorin tai taajuusmuuttajan vioista: Moottorin vikakoodit: Koodi Vika Ratkaisu EE1 CE-kytkin on katkaissut turvapiirin sekoitinta käynnistettäessä. Tarkasta, että CE-kytkin on sulkeutunut kulhon ollessa yläasennossa. EE2 Suojaritilä on auki. Jos suojaritilä on auki terän ollessa paikallaan, vikakoodi poistuu, kun ritilä suljetaan. Jos suojaritilä on auki terän pyöriessä, vikakoodi poistetaan sulkemalla ritilä ja painamalla. EE3 Kulho ei ole oikein paikallaan eikä induktiivianturi ole Työnnä kulho kiinni nostovarsien takaosaan sen vuoksi aktivoitunut. EE4 Moottorin lämpöanturi on kuumentunut liikaa Vähennä aineksien määrää kulhossa. EE5 Nostomoottorin ylikuormitusrele on lauennut. Kun vian syy on löytynyt ja vika korjattu, ylikuormitusrele on nollattava painamalla releen sinistä painiketta, katso kuva. Ylikuormitusrele on sähkökotelossa. Syy: Nostovarret on ajettu fyysiseen rajoittimeen, eikä nostomoottori ole pysähtynyt. Syy: Kulhossa on liikaa aineksia. Tarkasta, että Reed-koskettimet nostomoottorin karan ulkoputkessa aktivoituvat (keltainen ledi koskettimessa palaa), kun nostovarret ovat ylä- tai ala-asennossa. Elleivät Reed-koskettimet aktivoidu, ne pitää vaihtaa. Vähennä aineksien määrää kulhossa. EE6 Yhteys poikki paneelin ja taajuusmuuttajan välillä. Tarkasta yhteys. EE7 Taajuusmuuttaja on vikatilassa. Varmista vikakoodi vikalokista, katso sivu 11.

11 Vikalokin hakeminen 10 viimeiselle irtikytkennälle: 11 Viasta johtuvat 10 viimeistä irtikytkentää, jotka antavat koodin, voidaan lukea sekoittimen näytöstä: Paina hätäpysäytyspainiketta. Selaa lokia painamalla ja. Nopeusilmaisimen ledit palavat. Vian ikä määrää, mikä ledi palaa: Ensimmäinen ledi palaa - viimeinen (uusin) vikakoodi näytetään. Toinen ledi palaa - toiseksi viimeinen vikakoodi näytetään. Kolmas ledi palaa - kolmanneksi viimeinen vikakoodi näytetään jne. Vikalokissa näkyvät vikakoodit: Näyttö Vian syy Käyttäjä Teknikko sekoittimessa Vian korjaus Taajuusmuuttajan Vian kuvaus näyttö 1 Vika taajuusmuuttajassa kutsu teknikko paikalle UU DC bus undervoltage 2 Vika taajuusmuuttajassa kutsu teknikko paikalle OU DC bus overvoltage 3 Taajuusmuuttajan ylikuormitus vähennä aineksien määrää kulhossa OI.AC Overcurrent at drive output 4 Taajuusmuuttajan ylikuormitus 6 Syöttöjännitteen 1 vaihe puuttuu vähennä aineksien OI.br Braking IGBT transistor overcurrent määrää kulhossa kutsu teknikko paikalle ph.ac Loss of a motor phase with brake enabled 7?? OSP Over speed 19 Taajuusmuuttajan ylikuormitus vähennä aineksien it.br Braking resistor overload I x t määrää kulhossa 20 Moottorin ylikuormitus vähennä aineksien määrää kulhossa it.ac Motor overload I x t 21 Taajuusmuuttajan ylikuormitus 22 Taajuusmuuttajan ylikuormitus vähennä aineksien määrää kulhossa vähennä aineksien määrää kulhossa 24 Moottorin ylikuormitus vähennä aineksien määrää kulhossa Oht1 Oht2 th IGBT overheating detected by internal sensor Internal braking resistor overheating detected by thermal sensor Motor thermal sensor has tripped 26 Vika taajuusmuuttajassa kutsu teknikko paikalle O.Ld1 Overload on the +24V power supply or digital 27 Vika taajuusmuuttajassa kutsu teknikko paikalle CL1 Loss of the current reference on analog input ADI1 28 Vika taajuusmuuttajassa kutsu teknikko paikalle CL2 Loss of the current reference on analog input ADI2 29 Vika taajuusmuuttajassa kutsu teknikko paikalle CL3 Loss of the current reference on analog input ADIO3 30 Yhteys poikki paneelin ja kutsu teknikko paikalle SCL Loss of serial link communication taajuusmuuttajan väliltä 31 Vika taajuusmuuttajassa kutsu teknikko paikalle EEF EEPROM trip or transfer problem with XPress- Key (drive and key version different) 33 Vika moottorissa kutsu teknikko paikalle rs Trip during measurement of the stator resistance 34 Vika taajuusmuuttajassa kutsu teknikko paikalle Fbus Disconnection of the fieldbus during operation or error detected by the bus option 35 Yhteys poikki turvapiirin kutsu teknikko paikalle Secd Secure disable input trip ja taajuusmuuttajan väliltä 36 Vika sekoittimen jännitteensyötössä kutsu teknikko paikalle Enc1 Loss of channel U 37 Vika sekoittimen jännitteensyötössä kutsu teknikko paikalle Enc2 Loss of channel V 38 Vika sekoittimen jännitteensyötössä kutsu teknikko paikalle Enc3 Loss of channel W

12 12 Ku l h o n k e s k i t y k s e n s ä ä t ö m a l l e i s s a ERGO 60 ja ERGO100: Aloita etsimällä kulhon nykyinen keskitys: asenna vatkain ja kulho ja aja nostovarret normaaliin työskentelyasentoon. Kierrä vatkainta käsin ja mittaa vatkaimen etäisyyttä kulhon reunasta. Poistamalla takakatteen pääset käsiksi nostovarsien ohjainlevyyn (E). Löysää ruuvit (D) ja siirrä nostovarsien ohjainlevyä haluttuun suuntaan. Kierrä taas vatkainta ja mittaa vatkaimen etäisyys kulhosta. Kun kulho on keskitetty, tiukaa nostovarsien ohjainlevy uuteen asentoon ja asenna takakate. Kul h o n k i i n n i t y k s e n s ä ä t ö m a l l e i s s a ERGO60 ja ERGO100: Nostovarsien on oltava normaalissa työskentelyasennossa. Säätöhalkaisija(Y) mitataan nostovarsien sisäsivulta: Säätöhalkaisija (Y): AE60 = 450,4 mm AE100 = 554 mm Jos kulhon kiinnitys on liian tiukka, poista lukitusrengas (B) ja vedä laakeri (A) pois akselilta (C). Käännä laakeri 180 o ja asenna takaisin akselille. Mahdollisesti kumpikin laakeri pitää kääntää. Tarkasta lopuksi kulhon keskitys ja säädä tarvittaessa. Laakerissa (A) on kaksi halkaisijaa. Sekoittimen vakiotoimituksessa laakerit on asennettu niin, että suurempi halkaisija on poispäin nostovarsista, ts. tiukimmasta kulhon kiinnityksestä.

13 Kulhon kiinnityksen ja keskityksen säätö mallissa ERGO140: 13 Nostovarsien (J) takaosassa on akseli epäkeskotapilla (K), johon on asenntettu kuulalaakeri. Nostovarsia voidaan avata ja sulkea epäkeskotappia kiertämällä ja säätää näin kulhon kiinnitystä ja keskitystä. On otettava huomioon, että akseli on kiinnitetty nostovarteen kierteellä, joten epäkeskotappia kierrettäessä koko akseli siirtyy sisään tai ulospäin nostovarressa. Koko akselin vaihdon yhteydessä on ensin haettava oikea lähtökohta säädölle. Kuulalaakerin (L) on oltava ohjainlevyn (M) keskellä niin, että kuulalaakeri on koko leveydeltään ohjainlevyä vasten, ja huomioitava samalla, että epäkeskotappi ei saa osua takalevyyn, kun säätö on suoritettu. Jotta itse epäkeskoakseli ei pyörisi sekoittimen toimiessa, sen on oltava itsekiristyvä. Tämän varmistamiseksi on noudatettava alla olevia piirroksia, joista käy ilmi kummankin nostovarren säätöalue. Aloita etsimällä kulhon keskiasento esim. asentamalla sekoittimeen vatkain, pyörittämällä sitä käsin ja mittaamalla vatkaimen etäisyyttä kulhon reunasta. Kulhon kiinnitystä ja keskitystä säädettäessä nostovarsien on oltava työskentelyasennossa. Akselin ja epäkeskotapin (K) vaihdon yhteydessä nostovarsien on oltava ala-asennossa. Aloita avaamalla lukituskieleke (N). Löysää akselimutteri (P). Käytä avainväliä 46. Kierrä vastamutterilla (R) varustettu M8-ruuvi kumpaankin epäkeskotappiin (K) ja tiukkaa vastamutterit. Jos epäkeskotapilla varustettu akseli on tarttunut kiinni nostovarteen, sen voi löysätä avaimella, jonka avainväli on 36. Kulhon kiinnitys ja keskitys säädetään epäkeskotappia kiertämällä. Muista käyttää oikeaa säätöaluetta oikeassa ja vasemmassa nostovarressa. Piirroksista käy ilmi kummankin nostovarren säätöalue. Kun säätö on kohdallaan, tiukataan akselien vastamutterit (P). Pidä vastaan ruuvista (R), kun tiukkaat akselien vastamuttereita. Naputa lukituskieleke (N) paikalleen. Irrota vastamutterilla varustettu ruuvi (R). Nostovarsien liike Oikean nostovarren säätöalue takaa katsottuna. Kulhon kiinnityksen löysäys Nostovarsien liike Kulhon kiinni-tyksen tiukkaus Kulhon kiinnityksen tiukkaus Kulhon kiinnityksen löysäys Säätöhalkaisija (Y) = 607 mm Vasemman nostovarren säätöalue takaa katsottuna.

14 Sä h k ö k o m p o n e n t i t 14

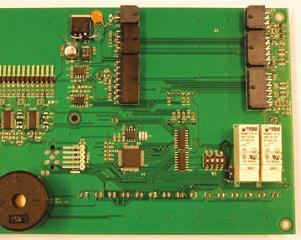

15 Su o j a p i i r i 15

16 16 U1 M 3 M 3 A/S WODSCHOW & CO Industrisvinget 6 DK-2605 Broenby Project title: Ergo 60 VL-4 - Ergo 100 VL-4 - Ergo 140 VL-4 Page title: Main power File name: Ergo 140 VL-4.2 Subject name: Drawing no.: Const. (project/page): Appr. (init/date): / / Project rev.: Page rev.: Last printed: Last corrected: Page Previous page Next page Number of pages: K2 A1 + A2-41 Nc. 42 Nc. S33 S34 13 No. 14 No. GY GY VT PK YE BE OG RD GN WH L1 L2 L3 PE V -R1-1 3/1 L1 V L2 L3 m 3 -Q2 3/1 L1 L2 L3 EMR4-F500-2 U PE 2 4 W Ky t k e n t ä k a a v i o: PE 2.0 FRAME RFI filter RFI filter Phase sequencing relay Solid state relay Direktion control -T1 TB1 FG AC/ AC/ N L (L2) (L1) 400VAC/24VDC Power supply TB2 DC OUTPUT DC OUTPUT +V -V -Q1 3/3 3/3 3/6 L1 L2 L3 PE Frequency inverter Main motor 1,8-2,6A -F1 3/5 Motor protection Direktion control 400VAC/24VDC 0-5A U W PE VT L+ 2.0 L V AC - 380V AC 220V AC V AC 230V AC V AC 250V AC - 440V AC V1 W1 PE U1 V1 W1 PE 3 x 400V AC + PE Power supply Max. 16A Customer supplied -M1 3/4 Main Motor (PTO in motor) -M2 Lift Motor -K1 3/0 4/0 Front Panel Print RD J8 J8 J1 J1 J1 J1 J1 J1 J1 J1 J2 J2 J2 J2 J2 J2 J2 J2 -R2 Ferrits Beads S12 S21 Reset Reset WHRD GY RD GYRD OGRD GYGN YE S11 OG S22 WHGN WH 11 Safety relay 1.9 L+ 1.9 L- 1.9 PE 23 -B1 GY -B2 GY -S1 -S Emergency switch CE switch Magnetic Magnetic switches switches A/S WODSCHOW & CO Industrisvinget 6 DK-2605 Broenby Project title: Ergo 60 VL-4 - Ergo 100 VL-4 - Ergo 140 VL-4 Page title: Control Voltage File name: Ergo 140 VL-4.2 Subject name: Drawing no.: Const. (project/page): Appr. (init/date): / / Project rev.: Page rev.: Last printed: Last corrected: Page Previous page Next page Number of pages:

17 17 -K1 2/0 Front Panel Print 24V J4 J4 J4 J5 J5 J5 J5 J5 J5 J5 J5 -Q2 1/6-1/4 Phase sequencing relay -R2 Ferrits Beads YE WH GN m 3 EMR4-F YE GN F R 0V Motor protection Direktion control Lift Motor Screen Tube -Q1 1/2 -Q1 1/2 WHGY OGGY Chassis TX TX/ RX 2 RX/ 1 0V "Com" Modbus Module Frequency inverter RS485 A/B Main Motor -M1.S 1/2 GYVT WHOG t PTO in Main Motor GY 95 -F1 1/6 Failure motor protection Lift Motor 96 -Q1 1/2 GY YEGY SDI1 SDI2 Frequency inverter Run/Stop Main Motor BE GN RD GN GN GN GY GY GY GY GYGN GYRD GYVT OG OG OGGN Wire code, IEC/EN BEIGE BLACK BROWN BROWNBLUE browngreen BROWNRED BLUE BLUEBLACK BLUEGREEN GREEN GREENBLACK GREY GREYBLACK GRAYBROWN GREYBLUE GREYGREEN GREYRED GREYVIOLET ORANGE ORANGEBLUE ORANGEGREEN OGGN OGRD PK RD RD RD RDGN VT WH WH WH WHGY WHOG WHRD WHVT WHYE YE YE YE YEGY ORANGEBLUE ORANGEBLUE PINK RED REDBLACK REDBLUE REDGREEN VIOLET WHITE WHITEBLACK WHITEBLACK WHITEGREY WHITEORANGE WHITERED WHITEVIOLET WHITEYELLOW YELLOW YELLOWBLACK YELLOWBLACK YELLOWGREY A/S WODSCHOW & CO Industrisvinget 6 DK-2605 Broenby Project title: Ergo 60 VL-4 - Ergo 100 VL-4 - Ergo 140 VL-4 Page title: Control Voltage File name: Ergo 140 VL-4.2 Subject name: Drawing no.: Const. (project/page): Appr. (init/date): / / Project rev.: Page rev.: Last printed: Last corrected: Page Previous page Next page Number of pages: K1 2/0 Front Panel Print J6 J6 J6 J6 J6 J6 J6 J6 J6 J6 J6 J6 -R2 Ferrits Beads GN YE RD OG GY WH OGGN RDGN GN WHYE WHVT Kaikkien DIP-kytkimien on oltava OFF-asennossa, kun niitä ei käytetä. -B3 PNP -B4 PNP -B5 PNP -B6 PNP Proximity detector Top Proximity detector JOG Proximity detector Bottom Proximity detector Bowl detection A/S WODSCHOW & CO Industrisvinget 6 DK-2605 Broenby Project title: Ergo 60 VL-4 - Ergo 100 VL-4 - Ergo 140 VL-4 Page title: Control Voltage File name: Ergo 140 VL-4.2 Subject name: Drawing no.: Const. (project/page): Appr. (init/date): / / Project rev.: Page rev.: Last printed: Last corrected: Page Previous page Next page Number of pages:

18 18 Hihnan vaihto: Vanhan hihnan voi irrottaa löysäämällä hihnankiristimen. Uuden hihnan asennus: 1. Aseta hihna hihnapyörien uriin. 2. Tiukkaa hihna hihnankiristimellä. 3. Hihnaa tiukataan siihen saakka, että n. 9 kg:n paino (F) aiheuttaa hihnaan n. 9 mm painuman (dl), katso kuva Käytä sekoitinta tavallista tuotantoa vastaavalla kuormituksella n. 10 min. 5. Tarkasta hihnan kireys mittaamalla painuma. Jos painuma on muuttunut, tiukkaus suoritetaan uudelleen kohdan 3 mukaisesti. Hihnan kireys on tarkastettava 6 kuukauden välein. Jos kireys on riittämätön, hihna kuluu nopeasti, ja liian kireä hihna voi lyhentää laakerien käyttöikää merkittävästi. Jos toimilaitteen alin hela vaihdetaan, käytä helan lukitsemiseen Locktite 270 -liimaa. Noudata tämän jälkeen kohdan Reed-koskettimien ja CE mikron hienosäätö ohjeita. Nostotoimilaitteisiin on asennettu 3 rajakytkintä (REEDkoskettimet), jotka ohjaavat kulhon sijaintia. Reed-koskettimien vaihto: Viallinen reed-kosketin irrotetaan ja uusi kosketin asennetaan kuvan 3 mukaisesti. Kaapeli kytketään sivun 14 kuvan mukaisesti. Noudata alla olevaa ohjetta, jotta kosketin tulee varmasti oikeaan asentoon. Reed-koskettimien ja CE mikron hienosäätö: Tarkasta, että reed-koskettimien sijoitus on kuvan 3 mittojen mukainen. Kytke reed-koskettimet niihin kuuluvilla kaapeleilla - katso sivun 14 kuva. Kolmen koskettimen säätö tehdään seuraavassa järjestyksessä: CC F dl 1. Ylimmän reed-koskettimien säätö: Tämä kosketin A määrää kulhon yläasennon. Koskettimen paikan on oltava kuvassa 5 ilmoitetun mitan mukainen. Aja kulho ylöspäin kohtaan, joka vastaa mittaa X kuvassa 5. Säädä ylintä reed-kosketinta ylöspäin, kunnes reed-led syttyy - on tärkeää lopettaa säätö LEDin palaessa! Kuva 2. Hihnan kireys. Nostotoimilaitteen vaihto: Aja nostovarret tyhjänä yläasentoon. Aja nostovarret alas kevennyskohtaan suunnilleen puolivälissä. On erittäin tärkeää, että nostovarsista poistetaan kuormitus ennen nostotoimilaitteen irrotusta. Katkaise sekoittimesta virta irrottamalla liitäntäjohto pistorasiasta. Irrota reed-koskettimien kolme pistoketta toimilaitteesta. Irrota nostotoimilaite nostovarsista poistamalla sokka ja akseli. Poista sokka, jolla toimilaite on kiinnitetty yläpäästä. Irrota toimilaitteen kaapeli ja nosta toimilaite sekoittimesta. 2. CE mikron säätö: ERGO60 ja ERGO100, katso kuva 4 sivulla 19. ERGO140, katso kuva 4a sivulla Reed-koskettimen ja JOG-liikkeen säätö: Tämä kosketin B, kuva 3, määrää, milloin sekoittimen JOG-liike alkaa, katso myös kohta Kulhon nosto ja JOGtoiminto sivulla 3. Koskettimen paikan on oltava kuvassa 3 ilmoitetun mitan mukainen. 4. Alimman reed-koskettimien säätö: Tämä kosketin C, kuva 3 määrää kulhon ala-asennon. Koskettimen paikan on oltava kuvassa 3 ilmoitetun mitan mukainen. Aja kulho alaspäin kohtaan, joka vastaa mittaa Y kuvassa 5. Säädä alinta reed-koskentinta alaspäin, kunnes reed-led syttyy - on tärkeää lopettaa säätö LEDin palaessa! Asenna uusi toimilaite. Kytke sekoittimeen virta.

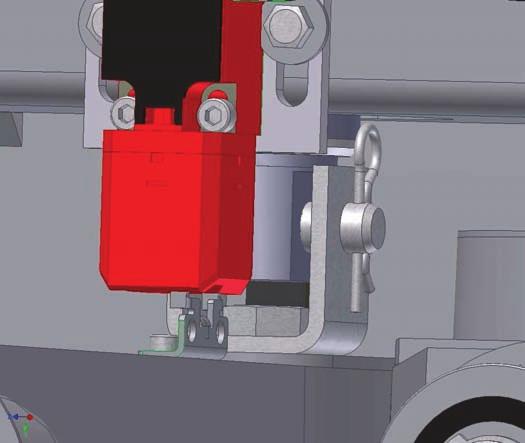

19 19 A A B ERGO60: A = 35 mm B = 230 mm C = 520 mm kuva 4 CE mikron säätö malleissa ERGO 60 ja 100: Mitan A tulee olla 38 mm. C ERGO100: A = 60 mm B = 250 mm C = 630 mm ERGO140: A = 15 mm B = 200 mm C = 633 mm F E D Kuva 3 kuva 4a CE mikron säätö mallissa ERGO140: Löysää CE mikro D. Kuva 4 Työnnä mikrokytkin kiinni avainhelaan E. Vedä mikrokytkintä takaisin sen verran, että koskettimen ja avainhelan välys on 1 mm, katso F. Tiukkaa CE-mikron kiinnitysruuvit. Etäisyys X vastaa kulhon yläasentoa ja etäisyys Y kulhon ala-asentoa. Etäisyydet mitataan pikaliittimen aukon alareunasta nostovarsien yläpintaan, jota vasten kulho lepää. X/Y X/Y ERGO60 X = 178 mm Y = 663 mm ERGO100 X = 297 mm Y = 860 mm ERGO140 X = 303,25 mm Y = 919 mm Kuva 5

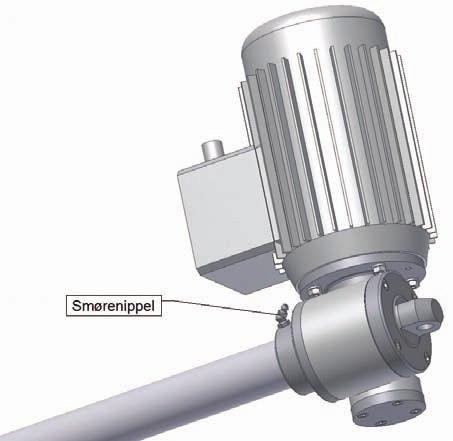

20 20 Vo i t e l u k a t s a u s: Osa Sijainti Öljy/rasva Selitys Voiteluväli Nostovarsien Kohta A, Orgaaninen öljy tai rasva, Poista takakate erän jälkeen tai tiivisteet Kuva 6 esim. Texaco StartPlex Voitele akseli rasvalla. vähintään kerran vuo- EP dessa tai poikkeavan äänen tapauksessa. Kulissiohjain Kohta B, Kuva 6 Sekoitinpää Kohta C, Kuva 6 Orgaaninen öljy tai rasva, esim. Texaco StartPlex EP Hammaspyörä ja hammaskehä: Molub Alloy 036SF Heavy tai Castrol Grippa 355. Poista takakate. Voitele laakeri ja ura rasvalla. Sekoitinpään korjaus on teetettävä valtuutetulla asentajalla. Korjauksen yhteydessä Neulalaakereita ei saa voidella tällä rasvatyypillä. Nostotoimilaite AK00131 Kohta D, Kuva 6 Käytä aina kararasvaa: Mobilin Mobilith SCH 460. Toimilaitteen vaihdeosa on kestovoideltu eikä kaipaa huoltoa. Kara ja karamutteri itse toimilaiteosassa eivät ole kestovoideltuja ja tarvitsevat jälkivoitelua. Toimilaiteosa on perusteellisesti voideltu ennen toimitusta. Vähintään joka 4. vuosi, tai poikkeavan äänen tai värinöiden tapauksessa. Karamutteri "vinkuu", jos voitelu on riittämätön. Jälkivoitelu: Aja toimilaite pois pohja-asennosta (pohjaasennossa toimilaitteen mäntä ei ole ulkona). Täytä enintään 2 ml rasvaa voitelunipan (alla olevassa kuvassa) kautta. Aja toimilaite uudelleen pohja-asentoon ennen sen käyttöä. On tärkeää, että kara on aina kunnolla voideltu, koska tämä vaikuttaa sen käyttöikään. Rasvaa ei toisaalta saa olla liikaa, koska se voi silloin puristua ulos ja joutua vaihteistoosaan. C D Voitelunippa A B Kuva 6 Voitelukatsaus
