1 Sähkömiehen taskukirja, 2005 JÄLLEENMYYJÄT: Sähkömiehen taskukirja, 2005 Elektroskandia, puh OPAS1FI 04_08 1SCC011007C1801 Onninen, puh SLO, puh OPAS1FI 04_08 1SCC011007C1801 Waasa Graphics Oy, Vaasa ABB Oy Kotimaan tuotemyynti ALUEMYYNTI HELSINKI PL 182, Helsinki Puh Fax VAASA PL 612, VAASA Puh Fax KAAKKOIS- JA ETELÄ-SUOMI, PL 182, Helsinki, Puh , Fax LOUNAIS-SUOMI, Kalevantie 35, Turku, Puh , Fax LÄNSI- JA KESKI-SUOMI, PL52, Nokia, Puh , Fax ITÄ-SUOMI, PL 1188, Kuopio, Puh , Fax POHJOIS-SUOMI, PL 485, Oulu, Puh , Fax

2 Sisällysluettelo Moottorikäyttöjen kojevalintataulukot 2 Kontaktoreiden valinta valaistuspiireihin 8 Kontaktorit 11 Lämpöreleet 14 Minikontaktorit 17 Moottorinsuojakytkimet 18 Pehmokäynnistimet 22 Kompaktikatkaisijat 26 Johdonsuojakatkaisijat 30 Vikavirtasuojakytkimet 37 Moduulikojeet 40 kwh-mittarit 45 Kotelot 46 Releet 48 Kytkinvarokkeet 49 Varokealustat 62 Kahvasulakkeet 63 Kuormankytkimet 72 Turvakytkimet 89 EMC-turvakytkimet 102 Al/Cu yleisliittimet 104 Ohjauskojeet 107 Nokkakytkimet 121 Pistokytkimet 124 Modular Combi -pistorasiakotelot 142 Pistorasiat ulkoasennukseen 151 NäpsäPlus vakiokeskukset 153 Estokelaparistot 159 Taajuusmuuttajat 160 Moottorit 162 1

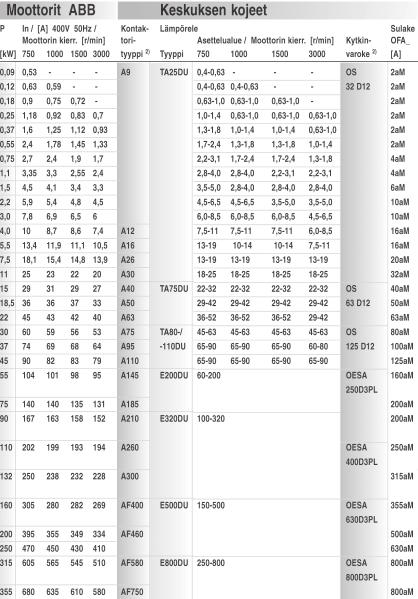

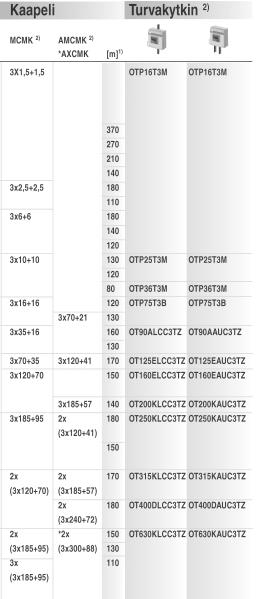

3 Moottorikäyttöjen kojevalintataulukko, 400 V, 80 ka Huom! Mitoitus riittävä seuraavalle teho-portaalle 200 kw asti. Koordinaatio tyyppi 2, IEC , sulakkeellinen, am - Koordinaatio on IEC tyyppi 2, 80 ka, 400 V. - Käynnistysajan ollessa pitempi kuin 5 s on lämpöreleen ja sulakkeen toiminta-ajat tarkistettava. - Syöttökaapelina kw tehoilla on Al-kaapeli, Cu-kaapelia käytetään välillä turvakytkin - moottori (n. 3 m). A2 asennustapa E, korjauskerroin ) Rajapituus jännitehäviöllä U h 3% nimelliskuormalla ja 10% käynnistettäessä. Mikäli matka on pitempi, on jännitehäviö tarkistettava. Kosketusjännitesuojauksen toimivuus on tarkistettava erikseen. 2) Mitoitus on riittävä seuraavalle tehoportaalle 200 kw asti. 2 3

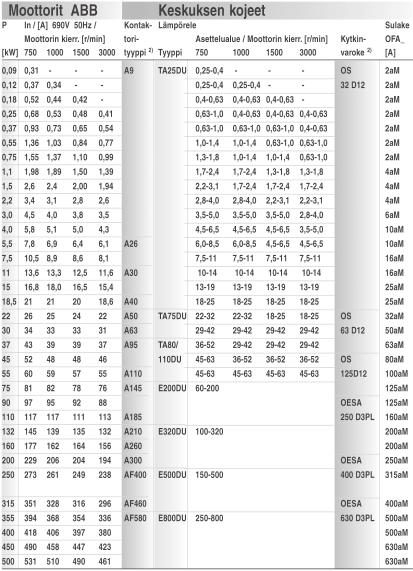

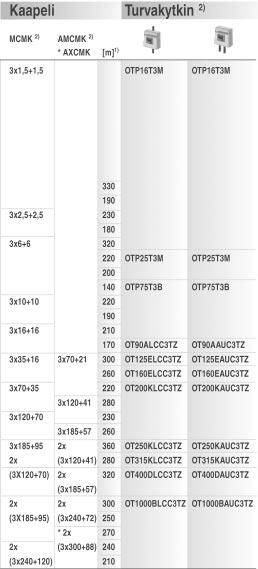

4 Moottorikäyttöjen kojevalintataulukko, 690 V, 50 ka Huom! Mitoitus riittävä seuraavalle tehoportaalle 450 kw asti. Koordinaatio tyyppi 2, IEC , sulakkeellinen, am - Koordinaatio on IEC tyyppi 2, 50 ka, 690 V. - Käynnistysajan ollessa pitempi kuin 5 s on lämpöreleen ja sulakkeen toiminta-ajat tarkistettava. - Syöttökaapelina kw tehoilla on Al-kaapeli, Cu-kaapelia käytetään välillä turvakytkin - moottori (n. 3 m). A2 asennustapa E. Korjauskerroin ) Rajapituus jännitehäviöllä U h 3% nimelliskuormalla ja 10% käynnistettäessä, mikäli matka on pitempi, on jännitehäviö tarkastettava. Kosketusjännitesuojauksen toimivuus on tarkistettava erikseen. 2) Mitoitus on riittävä seuraavalle tehoportaalle 450 kw asti. 4 5

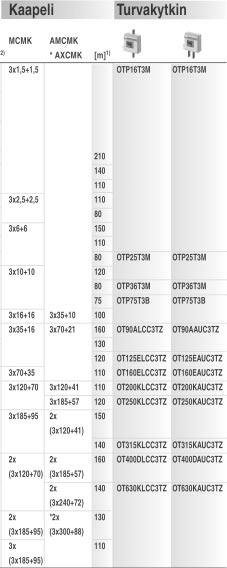

5 Moottorikäyttöjen kojevalintataulukko, 400 V, 50 ka Ylikuormitussuojaus lämpöreleellä Koordinaatio tyyppi 2, IEC , sulakkeeton -Koordinaatio on IEC tyyppi 2, 50 ka, 400 V. -Käynnistysajan ollessa pitempi kuin 5 s on lämpöreleen toiminta-ajat tarkistettava. -Syöttökaapelina kw tehoilla on Al-kaapeli, Cu-kaapelia käytetään välillä turvakytkin - moottori (n. 3 m). A2 asennustapa E, korjauskerroin 0,65. 1) Rajapituus jännitehäviöllä U h 3% nimelliskuormalla ja 10% käynnistettäessä, mikäli matka on pitempi on 6 7

6 Kontaktoreiden valinta valaistuspiireihin Kontaktoreiden valinta valaistuspiireihin Yleistä - kontaktorin valinta Kontaktoreiden valinnassa täytyy huomioida seuraavat asiat: Lampputyyppi Virta kytkettäessä sekä lampun ollessa päällä Kompensoinnilla tai ilman Tehokerroin (cos ϕ), (PFC power factor correction). Alla olevat kontaktorisuureet ovat määrääviä riippuen lampputyypistä ja piirin lamppujen lukumäärästä. Hehkulamput: kontaktoreiden sulkemiskyky Kompensoimattomat lamppukuormat: kontaktorin nimellisvirta I e /AC-1 Kompensoidut lamppukuormat: kontaktorin nimellisvirta I e /AC-3 Lamppukuormitus Alla olevassa taulukossa on tärkeimmät arvot eri lampputyypeille. Lampputyyppi Kytkentävirta Käyttövirta (syöttövirta) Hehkulamput Halogeenilamput 15 x I n cos ϕ = 1 1 x I n cos ϕ = 1 Loisteputket 1,15-1,3 I n cos ϕ = 0,2 1 x I n kompensoimaton: cos ϕ = 0,3-0,5 kompensoitu PFC: cos ϕ = 1 Pienpainenatrium- 1 x I n cos ϕ = 0,2-0,5 lamput 1 x I n kompensoimaton PFC: cos ϕ = 0,2-0,5 Suurpainenatrium- 1,3-1,5 I n cos ϕ = 0,2 1 x I n kompensoimaton PFC: cos ϕ = 0,3-0,5 lamput Lamppukuormitus Seuraavilla sivuilla olevissa taulukoissa on esitetty yhteen vaiheeseen liitettävien lamppujen lukumäärä eri kontaktorityypeille lampun tehon mukaan. Nämä arvot koskevat koteloimattomia kontaktoreita. Arvoissa täytyy huomioida 20 % alennus koteloiduille kontaktoreille. Lamppujen maks. lukumäärä vaihetta kohti Lampun arvot Kontaktori tyyppi Lampputyyppi W A µf A 9 A 12 A 16 A 26 A 30 A 40 A 50 A 63 A 75 A 95 Hehkulamput ja halogeenilamput /240 V AC Loisteputket ilman kompensointia - Loisteputket elektronisella liitäntälaitteella /240V AC Loisteputket rinnakkaiskompensoinnilla /240 V AC Loisteputket, asennus kaksi ja kaksi, DUAL 2 x 2 x x 2 x x 2 x x 2 x x 2 x x 2 x

7 Kontaktoreiden valinta valaistuspiireihin A kontaktorit, 3-napaiset Vaihtovirtaohjaus Lisävarusteet Lamppujen maks. lukumäärä vaihetta kohti Lampun arvot Kontaktori tyyppi Lampputyyppi W A µf A 9 A 12 A 16 A 26 A 30 A 40 A 50 A 63 A 75 A 95 Pienoisloisteputket /240 V AC Pienpainenatriumlamput ilman kompensointia /240 V AC Pienpainenatriumlamput rinnakkaiskompensoinnilla /240 V AC Suurpainenatriumlamput ilman kompensointia /240 V AC Suurpainenatriumlamput rinnakkaiskompensoinnilla /240 V AC A CA 5-10 TP 40 DA Kontaktorit, A9...A95, 3-napaiset, V kelajännitteelle Nimellisvirta AC-3 AC-1 Apukoskettimet 380 V sis. toimitukseen 400 V 415 V θ < 40 C A A A Lajimerkki SSTL A A A A A A A A A A Apukosketin lohkot 3-napaisille kontaktoreille Koskettimet Sopii Asennustapa kontaktoreille: Lajimerkki SSTL Päälle 1 - CA A CA CA 5-22 M Sivulle A CAL Sivulle A95...AF CAL Pneumaattisesti hidastetut aikareleet Koskettimet Asennustapa Aika-alue Lajimerkki SSTL Päälle Vetohidastus s 1 1 TP 40 DA

8 Kontaktorien lisävarusteet Kontaktorit Lisävarusteet TE-5S VE 5-1 RV 5/250 BA5-50 Elektroniset aikareleet tähtikolmiokäynnistimille (Viiveaika 50 ms) Syöttö- Aika-alue Asennus: jännite Lajimerkki SSTL Vetohid. 0.8_8 s / 35 mm TE 5S _6 s DIN-kiskolle TE 5S Lukitukset Koskettimet Sopii Kuvaus kontaktoreille: Lajimerkki SSTL Mekaaninen/ A VE sähköinen A VE Mekaaninen A VM Ylijännitesuoja Sopii Jännite- Kuvaus kontaktoreille alue Lajimerkki SSTL Varistori A V RV 5/ V RV 5/ V RV 5/ V RV 5/ Välirele, liitäntämoduuli 24 V DC, logiikkaohjaukseen Sopii kontaktoreille Kelajännite Lajimerkki SSTL A V~ RA Merkintäkilpipakkaus Sopii kontaktoreille: Kuvaus Lajimerkki SSTL A9... A kpl / ltk BA A 185 A 300 AF 750 LW... LX... Kontaktorit A AF 750, 3- napaiset Vaihtovirtaohjaus Apu Nimellinen Lajimerkki SSTL koskettimet käyttövirta AC-3 AC V S A kelalla V V C KW A A A A A A A A AF AF AF AF Levennyskisko Kuvaus Lajimerkki STTL AF145, AF185 LW AF210 AF00 LW AF400, AF460 LW AF580, AF750 LW Liittimien pidennyskisko A145 A185 LX A210 A300 LX AF400 AF460 LX AF580 AF750 LX Apukosketin lohkot 3-napaisille kontaktoreille Koskettimet Sopii Asennustapa kontaktoreille: Lajimerkki SSTL Sivulle A95...AF CAL

9 Kontaktorien lisävarusteet Lämpöreleet Kontaktorien lisävarusteet Lämpöreleet TA 25 DU TA 42 DU TA 75 DU A9 A12 A16 A26 A30 A40 A50 A63 A75 A95 TA 25 DU.. TA 42 DU.. TA 75 DU.. Lämpöreleet, laukaisuluokka 10 A Releessä 1S + 1A apukosketin Sopii Asettelualue kontaktorille: A Lajimerkki SSTL TA 80 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU A 9 A TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU TA 25 DU A 30 A TA 42 DU TA 75 DU A 50 A TA 75 DU TA 75 DU A TA 80 DU TA 80 DU E16DU TA 450 DU Elektroniset lämpöreleet, laukaisuluokka 10 Sopii Asettelualue Lajimerkki SSTL kontak- A toreille: E16DU E16DU A9...A E16DU E16DU E16DU Asennuspakkaus erillisasennukseen, kisko-/ ruuvikiinnitys Lämpöreleelle: Lajimerkki SSTL TA 25 DU 25 DB 25/ TA 25 DU 32 DB 25/ TA 42 DU, TA 75 DU, TA 80 DU DB TA 110 DU DB Lämpöreleet, laukaisuluokka 10 A Kontaktorille Asettelualue A Lajimerkki SSTL TA200DU TA200DU A145 A TA200DU TA200DU TA200DU TA200DU TA450DU A210 A TA450DU TA450DU Lämpöreleet, laukaisuluokka 30 A Asennussarja lämpöreleelle TA450 kontaktoriin A145, 185 DT450/A kontaktoriin A210, 260, 300 DT450/A

10 Kontaktorien lisävarusteet Lämpöreleet Minikontaktorit Lisävarusteet Lämpöreleet Laukaisuaika E 320 DU Sekuntia Minuuttia Elektroniset lämpöreleet, Säädettävä laukaisuluokka 10, 20 ja 30 Kontaktorille Asettelualue Lajimerkki SSTL A145, A E200DU A210, A260, A E320DU AF400, AF E500DU AF580, AF E800DU Asennussarja lämpöreleelle E 500DU AF400..AF460 DT 500/AF460S Asennussarja lämpöreleelle E 800DU AF580 AF750 DT 800/AF750S Elektronisten ylikuormitusreleiden E DU laukaisukäyrät Luokka 20 Luokka 10 Kolmivaiheinen, kylmänä Luokka 30 Laukaisuvirta kerrottuna asetteluvirralla Ei sovi yksivaihe- tai tasavirtamoottoreille! Vastukset ja tehohäviöt Asettelu- Oikosulkusuoja Vastus Tehohäviö alue (sulakkeet, pienoiskatkaisijat) / vaihe / vaihe ylemmällä gg asetteluvirralla A... A A mω W Elektroninen ylikuormitusrele E 16 DU Elektroniset ylikuormitusreleet E 200 E 800 DU: pyynnöstä B Apukosketinlohko Lämpörele minikontaktorille Minikontaktorit B, moottorikäyttöihin Moottoriteho AC2 4 Apukos- Lajimerkki SSTL 220 V 380 V ketti- AC1 AC3 230 V 415 V met maks. 400 V kw kw S A A A Minikontaktorit, Vaihtovirtaohjaus, 3.5 VA, ruuviliittimet, 230 V B / B / B / Minikontaktorit, Tasavirtaohjaus, 3.5 VA, ruuviliittimet, 24 V BC / BC / Lisävarusteet B minikontaktoreille Sopii kontaktorille Lajimerkki SSTL Apukosketinlohkot, asennus kontaktorin sivulle B CA 6-11M Lämpöreleet minikontaktorille B6/BC6, laukaisuluokka 10A Asettelualue Lajimerkki SSTL A T7DU T7DU T7DU T7DU T7DU T7DU T7DU T7DU T7DU T7DU T7DU

11 Moottorinsuojakytkin MS 116 Moottorinsuojakytkin MS 116 Lisävarusteet Moottorinsuojakytkin MS 116 Termisellä ja magneettisella laukaisulla Kosketussuojattu IP 20 -rakenne, kestää vaihtelevat ympäristöolosuhteet. Pikakiinnitys asennuskiskoon DIN EN , 35 mm. Asettelualue Katkaisu- Lajimerkki SSTL A...A kyky, 400 V ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS Lisävarusteet Apukosketinlohko, eteen asennettava 1S + 1A HKF Apukosketinlohkot, asennus oikealle sivulle, maks. 2 kpl 1S + 1A HK S HK Hälytyskosketin, asennus oikealle sivulle, maks. 1 kpl 1S + 1A SK S SK Alijännitelaukaisin, asennus vasemmalle sivulle 230 V AC UA Virtakiskot, 2 x M116 Sis. 1 apukoskett. PS Virransyöttöliitin virtakiskoille, 25 mm 2 hienosäikeinen matala S1-M korkea S1-M BEA7/116 Moottorinsuojakytkin MS 116 Lisävarusteet Lajimerkki SSTL Kiinnitysadapteri, MS 116 ja minikontaktori B6 välille BEA 7/ Kiinnitysadapteri, MS 116 ja kontaktorien A9/A12/A16 välille BEA 16/ Kiinnitysadapteri, MS 116 ja kontaktorien A26 välille BEA 26/ Muovikotelo, harmaa, musta väännin OTPA 116 L2P

12 Moottorinsuojakytkin MS 325 Moottorinsuojakytkin MS 325 Lisävarusteet Moottorinsuojakytkin MS 325 Kosketussuojattu IP 20 -rakenne, kestää vaihtelevat ympäristöolosuhteet. Pikakiinnitys asennuskiskoon DIN EN , 35 mm. MS 325 termisellä ja magneettisella laukaisulla Kuvaus Lajimerkki SSTL Apukoskettimet, asennus vasemmalle sivulle, liitettävissä enintään 2 kpl 1) 1 S + 1 A HK S HK MS 325 Asettelualue Katkaisu- Lajimerkki SSTL A... A kyky 400 V ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS ka MS Lisävarusteet Lajimerkki SSTL Apukosketin HK Hälytyskosketin SK Muovikotelo OTPA Apukoskettimet, eteen asennettavat 1 S + 1 A HKF S HKF Hälytyskosketin, asennus vasemmalle sivulle, liitettävissä 1 kpl 1 S+1 A SK Alijännitelaukaisin, sisään asennettava Kytkentä yläpuolelta tai ulkopuoliseen jännitteeseen riviliittimen AS kautta. 230 V~ UAF Riviliitin UAF:lle AS ) Hälytyskoskettimeen SK liitettävissä ainoastaan yksi. Hälytyskosketin asennetaan ensin. Kuvaus Lajimerkki SSTL Muovikotelo IP 64, harmaa, sisältää N- ja PE -liittimet pun./kelt. väännin, 2XM20 OTPA 325A1M pun./kelt. väännin + suojus, 2XM20 OTPA 325A2M musta väännin, 2XM20 OTPA 325B1M musta väännin + suojus, 2XM20 OTPA 325B2M Kiinnitysadapteri B6/B7 ja MS325 välille BEA7/ Kiinnitysadapteri A9...A16 ja MS325 välille BEA7/325 Kiinnitysadapteri A26 ja MS325 välille BEA16/ BEA26/

13 Pehmokäynnistimet Pehmokäynnistimet PS S , PS S 18/30 85/147! PS S 25 PS S 18/30 142/245 Pehmokäynnistimet täydellinen sarja ABB:n tuotevalikoimassa on kolmen tyyppisiä pehmokäynnistimiä virtaalueelle 3 A 1810 A. Tarkemmat tekniset tiedot ja tilaustiedot löytyvät seuraavilta sivuilta. PSS Kompakti sarja kattaa moottorin virta-alueet 3-25 A ja sillä on seuraavia etuja: Kompakti koko: asennuspinnalle mahtuu enemmän tuotteita. Helppo asentaa: laite napsautetaan DIN-asennuskiskoon. Selkeät ohjeet laitteen etupuolella. PSS Monipuolisesta sarjasta virta-alueelle A löytyy miltei joka sovellukseen sopiva ratkaisu: Joustava: kaksi kytkentämahdollisuutta joko suora- tai kolmiokytkentä. Voidaan varustaa myös virtarajatoiminnolla. Helppo saattaa käyttökuntoon: kolme selkeästi merkittyä potentiometriä laitteen etupuolella mahdollistavat PSS-pehmokäynnistimen säätämisen sopivaksi lukemattomiin sovelluksiin. Puolijohdevirtapiiri: takaa parhaan luotettavuuden ja vähentää huollon tarpeen minimiin myös sovelluksilla, joilla käynnistykset ja pysäytykset toistuvat usein. PST30...PSTB1050 Uusi PST(B)-pehmokäynnistinsarja kattaa moottoreiden virta-alueen A ja sisältää monia uusia pehmokäynnistintoimintoja: Kehittyneet integroidut suojaukset: Moottorille integroitu elektroninen ylikuormitusrele, vaiheenvalvontareleitä, ylivirta- ja PTC-suojaus. Pehmokäynnistimelle kehittynyt tyristorisuojaus. Joustava väyläliikennejärjestelmä: Kun käytetään ABB:n Field- BusPlug-sovitinta (FBP), voidaan valita mikä tahansa väyläjärjestelmä ABB:n FBP-sarjasta. Liitäntä PST (B)-pehmokäynnistimen ja ABB:n FBP-väyläjärjestelmän välillä on aina sama laitteen koosta ja toimitusajankohdasta riippumatta. LCD-näyttö: 10 kielivaihtoehtoa, valikko kuin matkapuhelimessa, esiohjelmoidut sovellusasetukset ja automaattinen tila- ja tapahtumaloki takaavat, että asettelu ja käyttö on helppoa. Ohjelmoitavat signaalireleet: useita mahdollisuuksia varoitusten, vikojen ja muiden tapahtumien ilmaisemiseen. PSS03 PSS12 PSS25 PSS18/30-500L PSS50/85-500L PSS85/ L PS S , Normaalikäynnistyksille, suorakytkentä V, IP 20 Moottorin teho Moottorin Lajimerkki 1) SSTL 230 V 400 V 500 V 600 V nimellis- P e P e P e P e virta I e kw kw kw kw A PSS03-220B PSS12-220B PSS25-220B PSS03-400B PSS12-400B PSS25-400B PSS03-480B PSS12-480B PSS25-480B PSS12-600B PSS25-600B ) Ohjausjännite VAC/DC, VAC PS S 18/30 85/147, Normaalikäynnistyksille 400/500 V Kolmiokytkentä Suorakytkentä Moottorin teho Moottorin Moottorin teho Moottorin Lajimerkki 1) SSTL 400 V 500 V nimellis- 400 V 500 V nimellis- P e P e virta, I e P e P e virta, I e kw kw A kw kw A PSS18/30-500L PSS30/52-500L PSS37/64-500L PSS44/76-500L PSS50/85-500L PSS60/ L PSS72/ L PSS85/ L ) Ohjausjännite V, 50/60 Hz = L Ohjausjännite V, 50/60 Hz = F Huom! Pehmokäynnistintä saatavissa myös suuremmilla tehoilla

14 Pehmokäynnistimet PS S 18/30 50/85 ja PST Lisävarusteet sarjoille PS S 18/30...PS S 50/85 PSS18/30-690L PSS50/85-690L PST85-PST142 PS S 18/30 50/85, Normaalikäynnistyksille 690 V PST30... PST85, Normaalikäynnistyksille 400/500V Moottorin teho Moottorin Moottorin teho Moottorin Lajimerkki 2) SSTL 400 V 500 V nimellis- 400 V 500 V nimellis- P e P e virta, I e P e P e virta, I e kw kw A kw kw A PST PST PST PST PST PST PST Kolmiokytkentä 690 V Suorakytkentä Kolmiokytkentä Moottorin teho Moottorin Moottorin teho Moottorin Lajimerkki 1) SSTL 690 V nimellis- 690 V nimellis- P e virta, I e P e virta, I e kw A kw A PSS18/30-690L PSS30/52-690L PSS37/64-690L PSS44/76-690L PSS50/85-690L ) Ohjausjännite V, 50/60 Hz = L, ohjausjännite V, 50/60 Hz = F, Huom! Pehmokäynnistintä saatavissa myös suuremmilla tehoilla. Kolmiokytkentä Suorakytkentä Suorakytkentä Moottorin teho Moottorin Moottorin teho Moottorin Lajimerkki 2) SSTL 690 V nimellis- 690 V nimellis- P e virta, I e P e virta, I e kw A kw A PST PST PST PST ) Ohjausjännite V, 50/60 Hz. Huom! Pehmokäynnistintä saatavissa myös suuremmilla tehoilla PS CT_ Virtamuuntaja virranrajoitustoimintoa varten Kytketään pehmokäynnistimen liittimiin 11 ja 12. Asettelualue (1.5 4) vastaa muuntosuhteen kerrannaista. Alla olevat tekniset tiedot osoittavat muuntosuhteen ja ensiökäämin kierrosten lukumäärän. Voit käyttää myös omaa vähintään 1 VA virtamuuntajaa, jonka muuntosuhde on vastaava. Pehmokäynnistin- Muuntosuhde Lajimerkki SSTL tyypille Kierrosmäärä PSS18/30 60/1 2 kierrosta PSCT PSS30/52 60/1 1 kierros PSCT PSS37/64 60/1 1 kierros PSCT PSS44/76 60/1 1 kierros PSCT PSS50/85 75/1 1 kierros PSCT

15 Kompaktikatkaisijat, Tmax -sarja Kompaktikatkaisijat, Tmax -sarja T1_ T1B 160, Icu=16kA/400V Kiinteät, 3-napaiset, etupuolisin kaapeliliittimin Termomagn.rele I1=( ) xith, (I3=oikosulkulaukaisu=kiinteä) Tietoja Lajimerkki SSTL Ith=16/Im=500A/3P T1B160FFC3TMD Ith=20/Im=500A/3P T1B160FFC3TMD Ith=25/Im=500A/3P T1B160FFC3TMD Ith=32/Im=500A/3P T1B160FFC3TMD Ith=40/Im=500A/3P T1B160FFC3TMD Ith=50/Im=500A/3P T1B160FFC3TMD Ith=63/Im=630A/3P T1B160FFC3TMD Ith=80/Im=800A/3P T1B160FFC3TMD Ith=100/Im=1000A/3P T1B160FFC3TMD Ith=125/Im=1250A/3P T1B160FFC3TMD Ith=160/Im=1600A/3P T1B160FFC3TMD T1C 160, Icu=25kA/400V Kiinteät, 3-napaiset, etupuolisin kaapeliliittimin Termomagn.rele I1=( ) xith, (I3=oikosulkulaukaisu=kiinteä) Ith=25/Im=500A/3P T1C160FFC3TMD Ith=32/Im=500A/3P T1C160FFC3TMD Ith=40/Im=500A/3P T1C160FFC3TMD Ith=50/Im=500A/3P T1C160FFC3TMD Ith=63/Im=630A/3P T1C160FFC3TMD Ith=80/Im=800A/3P T1C160FFC3TMD Ith=100/Im=1000A/3P T1C160FFC3TMD Ith=125/Im=1250A/3P T1C160FFC3TMD Ith=160/Im=1600A/3P T1C160FFC3TMD T1N 160, Icu=36kA/400V Kiinteät, 3-napaiset, etupuolisin kaapeliliittimin Termomagn.rele I1=( ) xith, (I3=oikosulkulaukaisu=kiinteä) Ith=32/Im=500A/3P T1N160FFC3TMD th=40/im=500a/3p T1N160FFC3TMD Ith=50/Im=500A/3P T1N160FFC3TMD Ith=63/Im=630A/3P T1N160FFC3TMD Ith=80/Im=800A/3P T1N160FFC3TMD Ith=100/Im=1000A/3P T1N160FFC3TMD Ith=125/Im=1250A/3P T1N160FFC3TMD Ith=160/Im=1600A/3P T1N160FFC3TMD T3N250, Icu=36kA/400V Kiinteät, 3-napaiset, etupuolisin liittimin, TMD, Termomagn.rele I1=( )xIth, (I3=oikosulkulaukaisu=kiinteä) Tietoja Lajimerkki SSTL Ith=63/Im=630A/3P T3N250FF3TMD Ith=80/Im=800A/3P T3N250FF3TMD Ith=100/Im=1000A/3P T3N250FF3TMD Ith=125/Im=1250A/3P T3N250FF3TMD Ith=160/Im=1600A/3P T3N250FF3TMD Ith=200/Im=2000A/3P T3N250FF3TMD Ith=250/Im=2500A/3P T3N250FF3TMD MA, Vain magn.rele I3 =(6 12)xIn MA/Im= A/3P T3N250FF3MA MA/Im= A/3P T3N250FF3MA MA/Im= A/3P T3N250FF3MA MA/Im= A/3P T3N250FF3MA Kiinteät, 4-napaiset, etupuolisin liittimin Ith=63/Im=630A/4P T3N250FF4TMD Ith=80/Im=800A/4P T3N250FF4TMD Ith=100/Im=1000A/4P T3N250FF4TMD Ith=125/Im=1250A/4P T3N250FF4TMD Ith=160/Im=1600A/4P T3N250FF4TMD Ith=200/Im=2000A/4P T3N250FF4TMD Ith=250/Im=2500A/4P T3N250FF4TMD T3S250, Icu=50kA/400V Kiinteät, 3-napaiset, etupuolisin liittimin, TMD, Termomagn.rele I1=( )xIth, (3=oikosulkulaukaisu=kiinteä) Ith=63/Im=630A/3P T3S250FF3TMD Ith=80/Im=800A/3P T3S250FF3TMD Ith=100/Im=1000A/3P T3S250FF3TMD Ith=125/Im=1250A/3P T3S250FF3TMD Ith=160/Im=1600A/3P T3S250FF3TMD Ith=200/Im=2000A/3P T3S250FF3TMD Ith=250/Im=2500A/3P T3S250FF3TMD MA, Vain magn.rele I3 =(6 12)xIn MA/Im= A/3P T3S250FF3MA MA/Im= A/3P T3S250FF3MA MA/Im= A/3P T3S250FF3MA MA/Im= A/3P T3S250FF3MA

16 Kompaktikatkaisijat, Tmax -sarja Lisävarusteet Kompaktikatkaisijat, Tmax -sarja Lisävarusteet SOR_ UVR_ AUX_+1/T1-5 Tmax T1 kompaktikatkaisijoiden lisävarusteet Työvirtakelat Liitinrimalla Tietoja Lajimerkki SSTL T V SOR24V/T T V SOR48V/T T V SOR110V/T T V SOR230V/T Vapailla johdoilla T V SORC24V/T T V SORC48V/T T V SORC110V/T T V SORC230V/T Alijännitekelat T V UVR24V/T T1-3 48V UVR48V/T T1-3 60V UVR60V/T T V UVR110V/T T V UVR230V/T Vapailla johdoilla T V UVRC24V/T T1-3 48V UVRC48V/T T1-3 60V UVRC60V/T T V UVRC110V/T T V UVRC230V/T Apu- / hälytyskoskettimet 1+1CO/T1-5 AUX1+1/T CO/T1-5 AUX3+1/T Johdoilla 1+1CO/T1-3 AUX-C1+1/T CO/T1-3 AUX-C3+1/T MOS_ RHE_ EF_ FC_ HTC_ LTC_ PB_ Tmax T1 kompaktikatkaisijoiden lisävarusteet Moottori (solenoidi) ohjaimet 48-60V/T1-3 VER MOS-S48V/T V/T1-3 VER MOS-S230V/T V/T1-2 HOR MOS-A48V/T V/T1-2 HOR MOS-A230V/T Vääntökahvat ja varusteet Vääntökahva ja säätöakseli/t1-3 RHE/T Liittimet Pidennetyt etupuoliset T1 3 kpl EF-3/T Pidennetyt etupuoliset T1 4 kpl EF-4/T Kaapeliliittimet CuAl < 95mm 2 T1 3 kpl FC-3/AL/T Kaapeliliittimet CuAl < 95mm 2 T1 4 kpl FC-4AL/T Liitinsuojat T1 3N pitkä HTC/T1-3P T1 4N pitkä HTC/T1-4P T1 3N lyhyt LTC/T1-3P T1 4N lyhyt LTC/T1-4P Eristys/ vaihe lyhyt 3P PB100/T1-3-3P Eristys/ vaihe lyhyt 4P PB100/T1-3-4P Eristys/ vaihe pitkä 3P PB200/T1-3-3P Eristys/ vaihe pitkä 4P PB200/T1-3-4P Muut varusteet DIN -kiskokiinnike T1-2 DIN/T DIN -kiskokiinnike T3 DIN/T AUX-C_+1/T1-3 DIN/T_ 28 29

17 Johdonsuojakatkaisijat System Pro M Johdonsuojakatkaisijat System Pro M Kytkentäkaaviot Hälytyskoskettimen testitoiminnot: Avattaessa johdon/vikavirtasuoja käsin, ei hälytyskosketin muuta tilaansa ts. oranssi indikaattori ei pomppaa ylös. Testaus tehdään T-painikkeella ja kuittaus oranssilla painikkeella. ON- ja OFF asennoissa käsinkäytön jälkeen. 1 nap. 2 nap. 3 nap. 4 nap. 1 nap.+ NA 3 nap.+ NA Johdonsuojakatkaisijan merkinnät S201 S 261 B 16 SK ~ 230/400 STOTZ Selektiivisyysluokka Oikosulun katkaisukyky, I cn Nimellisjännite Tyyppi ja nimellisvirta, I n Tyyppi Johdonsuojakatkaisijoiden etusulakkeet max etusulake* ln (A) gl/gg (A) S 200 B, C 0, S 200 K 0, * Max etusulake on tarpeen vain jos oikosulkuvirta johdonsuojakatkaisijan asennuspaikassa on suurempi kuin sen katkaisukyky. palautus testi palautus testi palautus testi Apukoskettimen testitoiminnot: Avattaessa johdon/vikavirtasuoja käsin vaihtaa apukosketin aina tilaansa ts. oranssi indikaattori pomppaa ylös, kun koskettimet avataan. Indikaattori painuu sisään, kun koskettimet suljetaan. ON-asennossa. palautus testi palautus testi palautus testi Vikalaukaisun jälkeen hälytyskosketin muuttaa tilaansa ja oranssi indikaattori pomppaa ylös. Hälytys voidaan kuitata painamalla se takaisin alas. ON-asennossa. palautus testi ON-asennossa laukaisun jälkeen. palautus testi palautus testi palautus testi 30 31

18 Johdonsuojakatkaisijat Laukaisukäyrät Johdonsuojakatkaisijat S 200 B-sarja S 200 B-sarja, 6 ka Termiset käyrät on mitattu kuormittamattomasta tilasta. Termiset käyrät on mitattu kuormittamattomasta tilasta. Icn I n Lajimerkki SSTL 1-napaiset 6 ka B 6 A S 201-B ka B 10 A S 201-B ka B 16 A S 201-B ka B 20 A S 201-B ka B 25 A S 201-B ka B 32 A S 201-B ka B 40 A S 201-B ka B 50 A S 201-B ka B 63 A S 201-B napaiset 6 ka B 6 A S 202-B ka B 10 A S 202-B ka B 16 A S 202-B ka B 20 A S 202-B ka B 25 A S 202-B ka B 32 A S 202-B ka B 40 A S 202-B ka B 50 A S 202-B ka B 63 A S 202-B napaiset 6 ka B 6 A S 203-B ka B 10 A S 203-B ka B 16 A S 203-B ka B 20 A S 203-B ka B 25 A S 203-B ka B 32 A S 203-B ka B 40 A S 203-B ka B 50 A S 203-B ka B 63 A S 203-B Laukaisuaika Laukaisuaika Sekuntia Minuuttia Sekuntia Minuuttia Nimellisvirran monikerta Laukaisukäyrä: B Termiset käyrät on mitattu kuormittamattomasta tilasta. Laukaisuaika Sekuntia Minuuttia Nimellisvirran monikerta Laukaisukäyrä: C Laukaisukäyrien vastaavuustaulukko: Vanha... Uusi L... B U... C G... K, D K... K Z... Z S 201_ S 203_ Nimellisvirran monikerta Laukaisukäyrä: K 33

19 Johdonsuojakatkaisijat S 200 C-sarja Johdonsuojakatkaisijat S 200 C-sarja ja S 200 K-sarja S 200 C-sarja, 6 ka S 200 C-sarja, 6 ka Icn I n Lajimerkki SSTL 3-napaiset 6 ka C 0,5 A S 203-C ka C 1 A S 203-C ka C 1,6 A S 203-C ka C 2 A S 203-C ka C 3 A S 203-C ka C 4 A S 203-C ka C 6 A S 203-C ka C 10 A S 203-C ka C 16 A S 203-C ka C 20 A S 203-C ka C 25 A S 203-C ka C 32 A S 203-C ka C 40 A S 203-C ka C 50 A S 203-C ka C 63 A S 203-C S 200 K-sarja, 6 ka S 201_ Icn I n Lajimerkki SSTL 1-napaiset 6 ka C 0,5 A S 201-C ka C 1 A S 201-C ka C 1,6 A S 201-C ka C 2 A S 201-C ka C 3 A S 201-C ka C 4 A S 201-C ka C 6 A S 201-C ka C 10 A S 201-C ka C 16 A S 201-C ka C 20 A S 201-C ka C 25 A S 201-C ka C 32 A S 201-C ka C 40 A S 201-C ka C 50 A S 201-C ka C 63 A S 201-C napaiset 6 ka C 0,5 A S 202-C ka C 1 A S 202-C ka C 1,6 A S 202-C ka C 2 A S 202-C ka C 3 A S 202-C ka C 4 A S 202-C ka C 6 A S 202-C ka C 10 A S 202-C ka C 16 A S 202-C ka C 20 A S 202-C ka C 25 A S 202-C ka C 32 A S 202-C ka C 40 A S 202-C ka C 50 A S 202-C ka C 63 A S 202-C S 203_ S 201_ 1-napaiset 6 ka K 0,5 A S 201-K ka K 1 A S 201-K ka K 1,6 A S 201-K ka K 2 A S 201-K ka K 3 A S 201-K ka K 4 A S 201-K ka K 6 A S 201-K ka K 10 A S 201-K ka K 16 A S 201-K ka K 20 A S 201-K ka K 25 A S 201-K ka K 32 A S 201-K ka K 40 A S 201-K ka K 50 A S 201-K ka K 63 A S 201-K

20 Johdonsuojakatkaisijat S 200 K-sarja Lisävarusteet S 200 sarjaan Vikavirtasuojakytkimet F 200 -sarja S 200 K-sarja, 6 ka Icn I n Lajimerkki SSTL 2-napaiset 6 ka K 0,5 A S 202-K ka K 1 A S 202-K ka K 1,6 A S 202-K ka K 2 A S 202-K ka K 3 A S 202-K ka K 4 A S 202-K ka K 6 A S 202-K ka K 10 A S 202-K ka K 16 A S 202-K ka K 20 A S 202-K ka K 25 A S 202-K ka K 32 A S 202-K ka K 40 A S 202-K ka K 50 A S 202-K ka K 63 A S 202-K napaiset 6 ka K 0,5 A S 203-K ka K 1 A S 203-K ka K 1,6 A S 203-K ka K 2 A S 203-K ka K 3 A S 203-K ka K 4 A S 203-K ka K 6 A S 203-K ka K 10 A S 203-K ka K 16 A S 203-K ka K 20 A S 203-K ka K 25 A S 203-K ka K 32 A S 203-K ka K 40 A S 203-K ka K 50 A S 203-K ka K 63 A S 203-K F 200 -sarja, sykäysvirran kestävä, A-tyyppi S 203_ S 2C_ F 202_ F 204_ F 202_ F 204_ Tietoja Lajimerkki SSTL 2-napaiset 2-nap. 25A/30mA F 202 A-25/0, nap. 40A/30mA F 202 A-40/0, nap. 63A/30mA F 202 A-63/0, nap. 25A/300mA F 202 A-25/0, nap. 40A/300mA F 202 A-40/0, nap. 63A/300mA F 202 A-63/0, napaiset 4-nap. 25A/30mA F 204 A-25/0, nap. 40A/30mA F 204 A-40/0, nap. 63A/30mA F 204 A-63/0, nap. 25A/300mA F 204 A-25/0, nap. 40A/300mA F 204 A-40/0, nap. 63A/300mA F 204 A-63/0, F 200 -sarja, sykäysvirran kestävä, AC-tyyppi 2-napaiset 2-nap. 25A/30mA F 202 AC-25/0, nap. 40A/30mA F 202 AC-40/0, nap. 63A/30mA F 202 AC-63/0, nap. 25A/300mA F 202 AC-25/0, nap. 40A/300mA F 202 AC-40/0, nap. 63A/300mA F 202 AC-63/0, napaiset 4-nap. 25A/30mA F 204 AC-25/0, nap. 40A/30mA F 204 AC-40/0, nap. 63A/30mA F 204 AC-63/0, nap. 25A/300mA F 204 AC-25/0, nap. 40A/300mA F 204 AC-40/0, nap. 63A/300mA F 204 AC-63/0, S 2C_ Lisävarusteet S 200 -sarjaan apu- tai hälytyskosketin S2C-S/H6R apukosketin S2C-H6R Lisävarusteet F 200 -sarjaan apu- tai hälytyskosketin S2C-S/H6R

21 Henkilösuojat FS 200 -sarja Virtakiskot S 200 -sarjaan Elgard-tuotteet ja turvapistorasiat FS 201_ FS 200 -sarja, henkilösuojat Tietoja Lajimerkki SSTL 6kA/2-nap., B-6A/30mA FS 201-B6/0, kA/2-nap., B-10A/30mA FS 201-B10/0, kA/2-nap., B-16A/30mA FS 201-B16/0, kA/2-nap., C-6A/30mA FS 201-C6/0, kA/2-nap., C-10A/30mA FS 201-C10/0, kA/2-nap., C-16A/30mA FS 201-C16/0, kA/2-nap., K-1A/30mA FS 201-K1/0, kA/2-nap., K-2A/30mA FS 201-K2/0, kA/2-nap., K-4A/30mA FS 201-K4/0, kA/2-nap., K-6A/30mA FS 201-K6/0, kA/2-nap., K-10A/30mA FS 201-K10/0, kA/2-nap., K-16A/30mA FS 201-K16/0, PFR 202 PFR 202 PFR 903, Vikavirtasuojakytkimet Välipistoke ja pistoke Henkilösuoja sähköiskuja vastaan, 230V~, 16A, 30mA Tietoja Lajimerkki SSTL Välipistoke,IP21 PFR Pistoke,IP21l PFR Kumisuoja pistokkeelle PFR 202, IP54 PFR Ylijännitesuoja Laitesuoja ylijännitteitä vastaan, 230V~, 16A Välipistoke, IP21 PFS Vikavirtasuojakytkimen valinta Virtakiskot Virtakiskot S 200 -sarjaan PFS AC tyyppi toimii vaihtovirralla. - A tyyppi toimii vaihtovirralla ja sykkivällä tasavirralla. - SFS 6000 suosittelee A-tyypin käyttöä. - S tyyppi on selektiivinen vikavirtasuojakytkin. PS_ 10mm 2 12-mod., L1-L1... PS 1/ mm 2 60-mod., L1-L1... PS 1/ mm 2 60-mod., L1-L1... PS 1/60/ mm 2 58-mod., L1-L2-L1-L2... PS 2/ mm 2 58-mod., L1-L2-L1-L2... PS 2/58/ mm 2 12-mod.,L1-L2-L3-L1-L2... PS 3/ mm 2 60-mod., L1-L2-L3-L1-L2...PS 3/ mm 2 60-mod., L1-L2-L3-L1-L2...PS 3/60/ päätysuoja 2- ja 3-nap. kiskoihin PS-END kosketussuoja virtakiskon tapeille SZ-BSK Vikavirtasuojakytkin on testattava 2 kertaa vuodessa. - Vikavirtasuojakytkimen laukaisurajavirta saa olla % nimellisarvosta. Esimerkiksi 30 ma:n vikavirtasuojan laukaisurajavirta saa olla ma. - Vikavirtasuojakytkimen laukaisuaika, esim 30 ma malli: - 1 x laukaisurajavirta (30 ma) 200 ms - 5 x laukaisurajavirta (150 ma) 40 ms PS_ Turvapistorasiat, uppoasennus Tietoja Lajimerkki SSTL 16A/30mA, IP 40 FIE231-16/ A/30mA, IP 44 FIE438-16/ Pintakotelo FIE 438:lle ZFE

22 Moduulikojeet Moduulikojeet E273_ E221_ Moduulikojeet, pääkytkimet 1-nap. 45 A E nap. 45 A E nap. 45 A E nap. 45 A E nap. 63 A E nap. 80 A E nap. 100 A E nap. 40 A OT 40 M nap. 45 A OT 45 M nap. 63 A OT 63 M nap. 80 A OT 80 M nap. 100 A OT 100 M nap. 125 A OT 125 M Ohjauskytkimet 1-nap. 16 A (0-I) E nap. 16 A (0-I) + merkkivalo E221-10X nap. 16 A (0-I) E nap. 16 A (0-I) E nap. 16 A (0-I) E nap. 25 A (0-I) E nap. 25 A (0-I) E nap. 25 A (0-I) E nap. 25 A (0-I) E nap. 16 A (I-II) E nap. 16 A (I-II) E221-6/ nap. 16 A (I-0-II) E nap. 16 A (I-0-II) E221-4/ E225_ E229_ E232_ E228_ Painikkeet Tietoja Lajimerkki SSTL 1s + 1a, harmaa E225-11B s + 1a, punainen E225-11C s + 1a, vihreä E225-11D s + 1a, keltainen E225-11E s + 1a, musta E225-11F s + 1a, sininen E225-11G Valopainikkeet 1s + 1a, kirkas E227-11B s + 1a, punainen E227-11C s + 1a, vihreä E227-11D s + 1a, keltainen E227-11E s + 1a, sininen E227-11G Merkkilamppukalusteet 230 V, kirkas E229-B V, punainen E229-C V, vihreä E229-D V, keltainen E229-E Shuko-pistorasia 16 A E Porrasvaloautomaatit, 16 A, 230 VAC sähkömekaaninen 16 A (0...7 min.) E A, elektr. (0 12 min.) E232-E A, elektr. (0 10 min.) E232-E8/ puolivalomoduuli E232-HLM Hälytin valo/ääni E 228-WM Hämäräkytkin, 16 A, 230 VAC lux TWS Varavalo 230 VAC 230 V (varustettu akulla) LE LE

23 Moduulikojeet Moduulikojeet ABB Stotz aikareleet Sysäysreleet E234_ ESB24_ Tietoja Lajimerkki SSTL monitoimi E 234 CT-MFD vetohidastettu E 234 CT-ERD päästöhidastettu E 234 CT-AHD vetohipaiseva E 234 CT-VWD vilkku, työllä alkava E 234 CT-EBD vilkku, tauolla alkava E 234 CT-TGD Välireleet 2-napaiset 24 VAC, 2s, 20 A ESB VAC, 2a, 20 A ESB VAC, 1s + 1a, 20 A ESB VAC, 2s, 20 A ESB VAC, 2a, 20 A ESB VAC, 1s + 1a, 20 A ESB napaiset 24 VAC/DC, 4s, 24 A ESB VAC/DC, 2s + 2a, 24 A ESB VAC/DC, 3s + 1a, 24 A ESB VAC/DC, 4s, 24 A ESB VAC/DC, 2s + 2a, 24 A ESB VAC/DC, 3s + 1a, 24 A ESB VAC/DC, 4a, 24 A ESB VAC/DC, 3s + 1a, 40 A ESB apukosketin 1s + 1a EH (ESB 24 JA 40:lle) 4-napainen SLY-välirele + kytkin (0-A-I) 230 VAC/DC, 4s, 24 A EN E251_ DTS 7_ Limitor NB-B_ E441_ Tietoja Lajimerkki SSTL 12 VAC, 1s, 16 A E VAC, 2s, 16 A E VAC, 1s + 1a, 16 A E VAC, 1s, 16 A E VAC, 2s, 16 A E VAC, 1s + 1a, 16 A E VAC, 1s, 16 A E VAC, 2s, 16 A E VAC, 1s + 1a, 16 A E lisälohko 2s E 250 CM20 lisälohko 1s, 1A E 250 CM11 Kytkinkellot 1-kanav., 1 vrk DTS 1/ kanav., 7 vrk DTS 7/ kanav., 7 vrk DTS 7/ kanav., 1 vuosi DTS 7/3Y kanav., 1 vuosi DTS 7/4Y antenni DTS 7/4Y:lle DTS/DCF lähetin/ohjelma DTS/PRG-SW DTS 7/3Y ja 7/4Y:lle Ylijännitesuojat luokka B, 25 ka / 255 V Limitor NB-B vaimennuskuristin Limitor Link luokka C, 15 ka / 275 V, Limitor VE kapseli pistokkeellinen luokka C, 10 ka / 275 V E luokka C, 10 ka / 275 V+häl.kosk. E 441-VTS luokka D, 3kA E 442-VD Volttimittarit, AC digitaalinen, VAC VLM-D analoginen, V VLM analoginen, V VLM VLM-D

24 Moduulikojeet kwh-mittarit AMT_ TS8_ SM_ Ampeerimittarit, AC Tietoja Lajimerkki SSTL Digitaalinen, virtamuuntajamittaus.../ 5 A AMT-D Analoginen, suoramittaus A AMT A AMT A AMT A AMT A AMT A AMT Soittokellomuuntajat 8 VAC TS8/ VAC TS8/ VAC TS8/ Soittokellot 12 VAC SM 1/ VAC SM 1/ Käyttötuntilaskurit 230 VAC E VDC E / EE_ OD_ MINI-mittari on yksivaiheinen pätötehoa mittaava kwh-mittari. Sitä käytetään mittauksiin paikoissa, joissa mittarilta ei vaadita varsinaista tyyppihyväksyntää. Mittari on tukevatekoinen, selkeällä LED-näytöllä varustettu ja soveltuu asennettavaksi myös huonompiin valaistusolosuhteisiin. MINI-mittaria voidaan käyttää sekä suorassa mittauksessa että virtamuuntajaan liitettynä, tällöin voidaan mittarin muuntosuhde valita virtamuuntajan muuntosuhdetta vastaavaksi. ODIN-mittari on kompakti kolmivaiheinen pätöenergian mittaukseen tarkoitettu elektroninen energiamittari, joka on suunniteltu asennettavaksi keskukseen tai erilliseen koteloon DIN-kiskoon. ODIN-mittari on sertifioitu kansainvälisen standardin IEC mukaan. Standardi kattaa useita eri teknisiä vaatimuksia mm. ilmaston, mekaniikan, elektroniikan, EMC:n ja tarkkuuden. ODIN-mittari on saanut myös kansallisen hyväksynnän Ruotsin testaus- ja tutkimusinstituutissa (SP). Tämä takaa sen, että ODIN-mittari on erittäin luotettava sekä pitkäikäinen ja säilyttää mittaustarkkuutensa hyvin. 1 -vaiheinen mittari 230V, 3 moduulia, MINI-mittari Muuntosuhde voidaan valita 1, 3, 10, 20, 30, 40, 50, 60 0,1...32A/ 230V EE vaihe kwh-mittarit, ODIN-mittarit Virtamuuntajaan liitettävä E233_ Ohjelmoitava muuntosuhde, pätöteho, 3 x 230/400 V, 1000 pulssia/kwh, tarkkuusluokka 2 OD Suoraliitäntäinen 65 A Pätöteho, 3 x 230/400 V, 100 pulssia/kwh, tarkkuusluokka 2 OD

25 Kotelot Kotelot UNIBOX -kotelo Asennuskotelot IP 20, pinta-asennus Tietoja Lajimerkki SSTL 2-mod. IP 20 kotelo mod. IP 20 kotelo mod. IP 20 kotelo N/PE-kisko kotel ja kisko UNIBOX-ryhmäkeskuskotelot IP40, pinta-asennus (sisältää oven, N- JA PE-kiskot) 8-mod. IP 40 kotelo mod. IP 40 kotelo mod. IP 40 kotelo mod. IP 40 kotelo mod. IP 40 kotelo lukko + avain kotelon kanteen lukko Asennuskotelot IP 65, pinta-asennus kotelo 2/4-mod. IP 65 kotelo N/PE-kisko koteloon kisko AT32E AT43E Keskuskotelot IP 43, pinta-asennus, metallirunko Sisältää oven, N- JA PE-kiskot Tietoja Lajimerkki SSTL 2 riviä x 2 kenttää, 48-mod. AT22E riviä x 2 kenttää, 72-mod. AT32E riviä x 1 kenttä, 48-mod. AT41E riviä x 2 kenttää, 96-mod. AT42E riviä x 3 kenttää, 144-mod. AT43E riviä x 2 kenttää, 120-mod. AT52E riviä x 3 kenttää, 180-mod. AT53E riviä x 4 kenttää, 240-mod. AT54E riviä x 2 kenttää, 144-mod. AT62E riviä x 3 kenttää, 216-mod. AT63E Koteloista olemassa myös uppoasennusmallit. Kotelo, IP UK_ Ryhmäkeskuskotelot IP 65, pinta-asennus (sisältää oven, N- JA PE-kiskot) 1 x 4 -mod. IP 65 kotelo x 8 -mod. IP 65 kotelo x 12 -mod. IP 65 kotelo x 18 -mod. IP 65 kotelo x 12 -mod. IP 65 kotelo x 18 -mod. IP 65 kotelo x 12 -mod. IP 65 kotelo x 18 -mod. IP 65 kotelo mod. IP 65 laippa lukko + avain kanteen lukko Ryhmäkeskuskotelot IP 30, uppo-asennus (sisältää oven, N- JA PE-kiskot) 12-mod. UK510E mod. UK520E mod. UK530E mod. UK540E DIN -aukon peitelevy 5x12 MOD. ZA1P

26 Releet Aikarele Termistorirele Elektroniset releet Aikareleet Monitoimiaikarele CT-MFS: veto- ja päästöhidastus, veto- ja päästöhipaisu, vilkku alkaa impulssilla tai tauolla, tähti-kolmio. Aikaalue 0,05 s-300 h. Käyttöjännite Koskettimet Lajimerkki SSTL V AC/DC 2 V 1SVR430010R Termistorireleet Moottorin termistorisuojaukseen. Yksi anturipiiri, mittauspiirin valvonta katkokselta ja oikosululta, vikamuisti, kuittaus: M/A/R, testipainike. ATEX hyväksytty. Käyttöjännite Koskettimet Lajimerkki SSTL V AC/DC 1S + 1A 1SVR430720R Valvontareleet Kolmevaiheinen valvontarele CM-MPS: vaiheen katkeaminen, vaihejärjestys, alijännite, ylijännite, vaihe-epätasapaino, aikaviive säädettävissä 0,1-10s. Käyttöjännite Koskettimet Lajimerkki SSTL V, 50/60Hz 2 V 1SVR430884R3300 Valvontarele 48

27 I I I NO NO Kytkinvarokkeet PowerLine OS Kytkinvarokkeet S01382A O Test OS 40D_ Mini DIN-tyypin sulakkeille, sulakestandardit DIN 43620, IEC SEC I Nimellinen syöksyjännitekestoisuus (U imp ) 12 kv Nimellinen Nimellinen Sulake Napo- Lajimerkki SSTL käyttövirta moottoriteho tyyppi/ jen AC AC-23 koko määrä < 690V 400/500/690V [A] [kw] OS 40 Mini Ohjausmekanismi napojen välissä Toimitukseen sisältyy musta väännin OHB65J5 I-0 ja ON-OFF -merkinnöin (IP65) ja akseli OXP5X150 (pituus 150 mm, asennussyvyys H= mm). Kosketussuojatut silmukkaliittimet, IP20, kaapelikoko mm /22/ OS 40 D S00799A OS 32D_...63D_ OS 32D_ 63D_ Ohjausmekanismi napojen välissä Toimitukseen sisältyy musta väännin OHB65J6 I-0 ja ON-OFF -merkinnöin (IP65) sekä akseli OXP6X161 (pituus 161 mm, asennussyvyys H= mm). Kosketussuojatut silmukkaliittimet, IP20, kaapelikoko mm 2. Liitinsuoja OSS63G1 tarvitaan IP20 suojauksen säilyttämiseksi <10 mm 2 kaapeilla /18.5/22 000,00 3 OS 32D /37/55 000,00 3 OS 63D

28 O I Test Test O I Test Test I NO I NO l O I NO I NO Kytkinvarokkeet PowerLine OS 125D_...250D_ Kytkinvarokkeet PowerLine OESA DV12, OESA D3 OS 125D_ 160D_ OESA 250D_...800D_ S OS D12 S01129A OS D03 Liitinkiskon leveys 15 mm Toimitukseen sisältyy musta väännin OHB65J6 I-0 ja ON-OFF -merkinnöin (IP65) sekä akseli OXP6X161 (pituus 161 mm, asennussyvyys H= mm). Toimitukseen sisältyy liitinpulttipakkaus M 6x20. Nimellinen Nimellinen Sulake Napo- Lajimerkki SSTL käyttövirta moottoriteho tyyppi/ jen AC AC-23 koko määrä < 690V 400/500/690V [A] [kw] Ohjausmekanismi napojen välissä /75/ ,00 3 OS 125D /90/ ,00 3 OS 160D Ohjausmekanismi kytkimen päädyssä /75/ ,00 3 OS 125D /90/ ,00 3 OS 160D OS 200D_...250D_ S00020B OESA DV12 OESA_D3 Toimitukseen sisältyy liitinpulttipakkaukset, musta väännin OHB65J6 I-0 ja ON-OFF -merkköin (IP65) sekä akseli OXP6X161 (Pituus 161 mm, asennyssyvyys H= mm). Nimellinen Nimellinen Sulake Na- Lajimerkki SSTL käyttövirta moottoriteho tyyppi/ po- AC AC-23 koko jen < 690V 400/500/690V mää- [A] [kw] rä Ohjausmekanismi napojen välissä /160/ OESA250DV12PL /250/ OESA400DV12PL /450/ OESA630DV12PL /500/ OESA800DV12PL Ohjausmekanismi kytkimen päädyssä /160/ OESA250D3PL /250/ OESA400D3PL /450/ OESA630D3PL /500/ OESA800D3PL OS D12 Toimitukseen sisältyy liitinpulttipakkaukset, musta väännin OHB65J6 I-0 ja ON-OFF -merkköin (IP65) sekä akseli OXP6X161 (Pituus 161 mm, asennyssyvyys H= mm). Ohjausmekanismi napojen välissä /110/ OS200D12P /150/ OS250D12P Ohjausmekanismi kytkimen päädyssä OS D /140/ OS200D03P /170/ OS250D03P

29 I NO I NO Installaatiokytkinvarokkeet, OS63 250, 3-napaiset Kytkinvarokkeet PowerLine Lisävarusteet S01871A OS 63D12M OS 125D03M OS 125D12M Installaatiokytkinvarokkeet, OS63 250, 3-napaiset, DIN-tyypin sulakkeille. AC22 käyttö. Nimellinen Sulake- Lajimerkki SSTL käyttövirta tyyppi/koko Ie/[A] DIN , AC21 IEC , 22A/400 V Sec. I Toimitukseen sisältyy musta IP65 väännin I - 0 sekä ON - OFF merkinnöin (OHB65J6), akseli (OXP6x161), asennussyvyys H = mm sekä kosketussuojatut silmukkaliittimet, IP20, kaapelikoko 2,5 25 mm DIN 000, 00 OS63D12M DIN 000, 00 OS63D12M/100 Toimitukseen sisältyy musta IP65 väännin I sekä ON - OFF - merkinnöin (OHB65J6), akseli (OXP6x161), asennussyvyys H = mm, 3 kpl liitinsuojia OSS160T1, tunneliliitinpakkaus (3 kpl) mm 2 Cu-johtimille sekä pulttipakkaus (M6x20). 125 DIN 000, 00 OS125D03M DIN 000, 00 OS125D03M1/ DIN 000, 00 OS125D12M DIN 000, 00 OS125D12M1/100 S00601A S00469A I NO OHB65_ OHB_ Vääntimet Vääntimet, IP 65 Muovivääntimet, IP 65, lukittavissa 3 riippulukolla O-asentoon, oven turvalukitus I-asennossa, (ohitettavissa tarvittaessa esim. huoltotoimia varten). Oven poraus Ø 53 mm. Akseli tilattava erikseen. Ruuvikiinnitys vääntimen takapuolelta. Ruuviton etupuoli varmistaa kaksoiseristyksen. Väri Suositeltava Lajimerkki SSTL tilausmäärä OS Mini I-O/ON-OFF. Vääntimen pituus 65 mm, sopii 5 mm akselille. Musta 100 OHB 65J OS I-O/ON-OFF. Vääntimen pituus 65 mm, sopii 6 mm akselille. Musta 100 OHB 65J OESA I-O/ON-OFF, sopii 12 mm akselille. Väri Vääntimen Lajimerkki SSTL pituus musta 145 mm OHB 145J musta 125 mm OHB 125J musta 175 mm OHB 175J musta 275 mm OHB 275J OS 250D03 Toimitukseen sisältyy musta IP65 väännin I - 0 sekä ON - OFF merkinnöin (OHB65J6), akseli (OXP6x161), asennussyvyys H = mm, 3 kpl liitinsuojia OSS250T1L sekä pulttipakkaus (M10 x 30). 250 DIN 0, 1 OS250D03M1P DIN 0, 1 OS250D12M1P S00778A OHB4 Vääntimet, asennus oven taakse OS Lukittavissa 3 riippulukolla O -asentoon, oven ollessa auki, maks. halkaisija on 6 mm. Asennus oven taakse suoraan kytkimeen. Musta 100 OHB OS 250D

30 Kytkinvarokkeet PowerLine Lisävarusteet Kytkinvarokkeet PowerLine Lisävarusteet Erikoisakselit Erikoisakselit S00050A S00050B OXP5X_ OXP6X_ Akselin As.syvyys Suosit. Lajimerkki SSTL pituus tilaus [mm] [mm] määrä OS 40 Mini, akselin halkaisija 5 mm OXP5X OXP5X OXP5X OXP5X OS , akselin halkaisija 6 mm OXP6X OXP6X OXP6X OXP6X OXP6X OXP6X OS , akselin halkaisija 6 mm OXP6X OXP6X OXP6X OXP6X OXP6X OXP6X S00047A OXP12X_ Akselin As.syvyys Suosit. Lajimerkki SSTL pituus tilaus [mm] [mm] määrä OESA , akselin halkaisija 12 mm OXP12X OXP12X OXP12X OXP12X OXP12X OXP12X OXP12X OESA , akselin halkaisija 12 mm OXP12X OXP12X OXP12X OXP12X OXP12X OXP12x OS , akselin halkaisija 6 mm OXP6X OXP6X

31 I O Test I O I O Kytkinvarokkeet PowerLine Lisävarusteet Kytkinvarokkeet PowerLine Lisävarusteet S01399AFI OA1G_, OA3G_ + OSZ4 maks. 3+3 OS Mini maks. 3+3 maks. 1+1 OS S OA_G S00261A OA4B_ SK maks. 1+1 OESAZX 169 maks. 6 S01162AFI maks. 3+3 maks.1+1 maks. 1 maks. 3+3 S01160AFI Apukoskettimet OS Minille ja OS kytkinvarokkeille Napsautuskiinnitys kytkimen sivuun, IP20, kaapelikoko x 2.5 mm 2. Aikaistettu katkaisu. I th = 16A, U i = 690V. Nimellisvirta, AC 15 : 6A/ 230V, 4A/400V, 2A/690V. Kaikissa sulkeutuvissa koskettimissa on pakkoohjattu koskettimien avausliike. OS Mini: Enintään 6 kpl apukoskettimia asennettavissa kytkimen vasemmalle sivulle OSZ4 kiinnityspakkauksen (tilattava erikseen) avulla. OS : Enintään 6 kpl apukoskettimia asennettavissa kytkimen sivulle. Kiinnityspakkausta ei tarvita. Enintään 2 kpl apukoskettimia asennettavissa napojen väliin, näitä voidaan käyttää myös testikoskettimina, katso toimintakaaviot alla. OS : Kytkimen sivulle voidaan asentaa enintään 6 apukosketinta sivua kohden. Kiinnityspakkausta ei tarvita. Enintään 3 apukosketinta asennettavissa napojen väliin, joista kahta kosketinta voidaan käyttää testikoskettimina ja yhtä testi-ilmaisinkoskettimena, katso toimintakaaviot alla. OS installaatiokytkinvarokkeet: Varhainen katkaisu (sulkeutuva), IP20, asennus ohjainmekanismiin tai kytkimen sivulle (OS ) tai mekanismiin suojakannen alle (OS250). Kuvaus Suosit. Lajimerkki SSTL tilausmäärä 1 S _3 _1 10 OA1G S A 1 A _4 _2 10 OA3G l O l O OSP4_ OZYK 1-6, ( A) OZYK 1-6, ( A) Apukoskettimet OESA kytkinvarokkeille Tekniset tiedot Lajimerkki SSTL 1S+1A OZXK S+2A OZXK S+4A OZXK S OZXK S OZXK S OZXK Neljäs napa, OS Napsautuskiinnitys kytkimen vasemmalle puolelle. Sopii 3-napaisille kytkimille OS32D_, OS63D_, sulakkeellinen OS30_...OS63_, sulakkeeton Lajimerkki OSP4D OSP4N Toimintakaaviot OS testikoskettimille: Vääntimen asento Test 0 I Pääkoskettimet auki auki kiinni Asennus napojen väliin Apu- / Testikoskettimet kiinni auki kiinni Testi-ilmaisin kosketin kiinni auki auki 1) Vain OS :ssa 1) Vääntimen asento Testi 0 I Asennus kytkimen sivuun Pää koskettimet auki auki kiinni Apu- / Testikoskettimet auki auki kiinni 56 57

32 N N N N Kytkinvarokkeet PowerLine Lisävarusteet Kytkinvarokkeet PowerLine Lisävarusteet Liitinsuojat Nollaliitin S00605A OSS 160G3_ OSS 160T1_ OSS_ S00042A S01210A OSS 63G1 S01202A S01207A OESAZX 102 OESAZX_ Kuvaus Lajimerkki SSTL OS kytkinvarokkeille Yksinapainen liitinsuoja, tarvitaan IP 20 suojauksen säilyttämiseksi <10 mm 2 kaapeleilla. Yksi pakkaus sisältää 6 kpl, jotka tarvitaan 3-napaisen kytkimen suojaukseen. Pikakiinnitys. OSS 63G1 OS kytkinvarokkeille Sopii kytkimien ylä- ja alaliitäntäkiskoille, varustettu läpivientiaihioilla. Yksinapainen liitinsuoja, IP20. Pikakiinnitys. Kaapelikenkäliitännöille, L = 67,5, läpinäkyvä. OSS 160T Pienikokoinen kolminapainen liitinsuoja, IP20. Pikakiinnitys. Sopii kytkimien tyypeille...03 tai L = 34, harmaa. OSS 160G3 Yksinapainen liitinsuoja, IP20. Pikakiinnitys. Matala tyyppi, L = 34, läpinäkyvä. OSS 160T1L OS kytkinvarokkeille Yksinapainen liitinsuoja. Pikakiinnitys, harmaata muovia IP3X. Läpinäkyvät suojat myös saatavina. Pitkä OSS200G1L Lyhyt OSS200G1S Pitkä OSS250G1L Lyhyt OSS250G1S OESA kytkinvarokkeille (1/liitin)/OESA OESAZX (1/liitin)/OESA OESAZX Sulakkeiden kosketussuojat OESA Sopii kytkimille Lajimerkki SSTL OESA 250 D3PL OESAZX OESA 400 D3PL OESAZX OESA 630 D3PL OESAZX OESA 800 D3PL OESAZX S00968A OSZ1, 2 S00542A OESAZX 171 S01219A S01287AFI S01280A OSN_160_ OESAZX 282, 283 S00586A 3+N, kisko S01279A OESAZX 85, 88 OS Mini ja OS kytkinvarokkeille, katkaistava nollaliitin, asennus kytkimen sivuun, asennusalustalle tai DIN-kiskoon Maks. johdin L P S Poraus- Lajimerkki [mm] reiät 16 mm 2 Cu , etäisyys 32 OESAZX 171 OS kytkinvarokkeille, katkaistava nollaliitin, asennus asennusalustalle tai DIN-kiskoon 16 mm 2 Cu , etäisyys 32 OSZ 1 35 mm 2 Cu , etäisyys 35 OSZ 2 OS _03 kytkinvarokkeille, katkaistava nollaliitin, asennus kytkimen ohjausmekanismin päälle Ei muuta 3-napaisen kytkimen tilantarvetta. N-liittimen etäisyys L1-liittimeen = sama kuin vaiheväli. Liittimen leveys 15 mm OSN 160 Liittimen leveys 20 mm OSN 160W OESA kytkinvarokkeille Ith Liitinkisko Lajimerkki SSTL (Leveys x Paksuus) [mm]; pulttikoko Katkaistava, asennus kytkimen päälle Ei muuta 3-napaisen kytkimen kokoa. N-liittimen etäisyys L1-liittimeen = sama kuin vaiheväli OESA kytkinvarokkeille x4; M10 OESAZX 282 OESA kytkinvarokkeille x5; M12 OESAZX 283 Katkaistava, asennus kytkimen sivuun OESA A kytkinvarokkeille 400 OESAZX OESA A kytkinvarokkeille 800 OESAZX Asennus erikseen pohjalevyyn 200 OESAZX OESAZX OESAZX

33 I O Kytkinvarokkeet PowerLine Lisävarusteet Kytkinvarokkeet PowerLine Lisävarusteet S00182A OZXA 7 S00368A OZXB 2L, 7L Liitäntätarvikkeet OS kytkinvarokkeille Kaapelikoko Pakkaus Lajimerkki SSTL [mm 2 ] [kpl] Silmukkaliitinpakkaus Cu-kaapeleille, liittimen leveys 15 mm 1, OZXA OZXA Silmukkaliitinpakkaus Al/Cu-kaapeleille, liittimen leveys: 15 mm (OZXB 1), 20 mm (OZXB 2) OZXB OZXB OETLZW 9 O NIII Erikoiskytkimien as.tarvikepakkaukset OESA Vaihtokytkinvivusto I-O-II/ OESA OETLZW I-O-II/ OESA OETLZW Ohituskytkentävivusto I-O-II/OESA OETLZW Mekaaninen lukitusvivusto akseliväli 500 mm/oesa OETLZW Rinnankytkentävivusto OESA OETLZW S00082A S00083A S00188A S00186A S00182A OZXB 2L OZXB 3, 5 OZXB 4, 6 OZXA 14 OZXA 11 OS kytkinvarokkeille Silmukkaliitinpakkaukset Al- ja Cu-kaapeleille Sopii kytkimille Kaapelikoko Lajimerkki SSTL OS OZXB1L OZXB OZXB2L OS OZXB1L OZXB2L OZXB x(95 185) OZXB OZXB OZXB7L OESA kytkinvarokkeille Silmukkaliitinpakkaukset Cu-kaapeleille Pakkaus sisältää 6 kpl A OZXA A OZXA Silmukkaliitinpakkaukset Al/Cu- kaapeleille Pakkaus sisältää 3 kpl A OZXB 2L OZXB x( ) OZXB OZXB OETLZW 11 S00908A OFM 260, 690 S00954A OFMZX2 S00370A OFAE_ Sulakevahti Sisältää apukoskettimet 1S + 1A, pikakiinnitys kytkimeen. Katso esite OFM 20 FI. HUOM! OS Minille apukoskettimien ja sulakevahdin kiinnityspakkaus OSZ4 on tilattava erikseen. Nimellisjännite Lajimerkki SSTL [Vac] OFM OFM Asennustarvikkeet sulakevahdille. Sisältää 6 kpl lattaliittimiä. Sopii kytkimiin Lattaliittimen Lajimerkki SSTL koko [mm] OS Mini, OS OFMZX Sulakevahdin kiinnityspakkaus OS-Minille - asennus kytkimen vasemmalle puolelle OSZ Sulakkeen vaihtokahva DIN-sulakkeille Kuvaus Lajimerkki SSTL 000,00,1,2,3 Pienikokoinen OFAE ,00,1,2,3 690 V OFAE

34 S00308A S00304A Varokealustat OFAX Kahvasulakkeet, yleissulakkeet gg, 500V Varokealustat, sulakekoko 00, Ui = 1000 V Kahvasulakkeet, yleissulakkeet gg, 500V OFAX_ S3 OFAX_ P3L S01450A OFAX4AS31 S01451A OFAX4AS33 Napa- Liitinkiskon I n Lajimerkki SSTL luku leveys [mm] [A] Liitinkiskon leveys 15 mm Kosketussuojattu rakenne, IP OFAX 00 S Avoin rakenne, välilevyt myös päädyissä, IP OFAX 00 P Liitinkiskon leveys 20 mm Kosketussuojattu rakenne, IP OFAX 00 S3L Avoin rakenne, välilevyt myös päädyissä, IP OFAX 00 P3L Varokealustat, sulakekoko 1, Ui = 1000 V Kosketussuojattu rakenne, IP OFAX 1 S Avoin rakenne, välilevyt myös päädyissä, IP OFAX 1 P Varokealustat, sulakekoko 2, Ui = 1000 V Kosketussuojattu rakenne, IP OFAX 2 S Avoin rakenne, välilevyt myös päädyissä, IP OFAX 2 P Varokealustat, sulakekoko 3, Ui = 690 V Kosketussuojattu rakenne, IP OFAX3S Avoin rakenne, välilevyt myös päädyissä, IP OFAX3P Varokealustat, sulakekoko 4a, Ui = 800 V Kosketussuojattu rakenne, IP 20, kosketussuoja toimii myös varokkeen vaihtokahvana OFAX4AS31 1) OFAX4AS33 2) S01351A S01352A S01350A OFAF 000gG 100A OFAF 00gG 160A OFAF 0gG 160A Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,9 9 OFAF000H ,5 9 OFAF000H ,6 9 OFAF000H ,1 9 OFAF000H ,8 9 OFAF000H ,4 9 OFAF000H ,4 9 OFAF000H ,7 9 OFAF000H ,0 9 OFAF000H ,4 9 OFAF000H ,9 9 OFAF000H ,7 9 OFAF000H ,7 9 OFAF000H ,7 9 OFAF000H ,4 3 OFAF00H ,6 3 OFAF00H ,8 3 OFAF0H ,5 3 OFAF0H ,5 3 OFAF0H ,5 3 OFAF0H ,5 3 OFAF0H ,2 3 OFAF0H ,5 3 OFAF0H ,2 3 OFAF0H ,1 3 OFAF0H ,2 3 OFAF0H ,1 3 OFAF0H ,7 3 OFAF0H ,0 3 OFAF0H ,7 3 OFAF0H ) OFAX 00, 1, 2 ja 3: vakiotoimitus Joka navalla oma 1-napainen kosketussuoja 2) ilman liitintarvikkeita napainen yhtenäinen kosketussuoja OFAX 4a: Vakiotoimitukseen sisältyy liitinpulttipakkaus M 16 x 50 63

35 Kahvasulakkeet, tyyppi gg, 500V Kahvasulakkeet, tyyppi gg, 500V Kahvasulakkeet, yleissulakkeet gg, 500V Kahvasulakkeet, yleissulakkeet gg, 500V S01353A S01354A OFAF 1gG 315A OFAF 2gG 400A Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,5 3 OFAF1H ,5 3 OFAF1H ,3 3 OFAF1H ,2 3 OFAF1H ,5 3 OFAF1H ,2 3 OFAF1H ,1 3 OFAF1H ,2 3 OFAF1H ,1 3 OFAF1H ,7 3 OFAF1H ,0 3 OFAF1H ,7 3 OFAF1H ,5 3 OFAF1H ,9 3 OFAF1H ,7 3 OFAF1H ,0 3 OFAF1H ,4 3 OFAF1H ,5 3 OFAF2H ,1 3 OFAF2H ,0 3 OFAF2H ,1 3 OFAF2H ,6 3 OFAF2H ,6 3 OFAF2H ,9 3 OFAF2H ,0 3 OFAF2H ,4 3 OFAF2H ,1 3 OFAF2H ,5 3 OFAF2H ,0 3 OFAF2H ,2 3 OFAF2H ,5 3 OFAF2H ,2 3 OFAF2H OFAF2H OFAF2H S01355A S01356A S01362A OFAF 3gG 630A 4gG 1250A OFAF 4a/gG 1250A Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,9 1 OFAF3H OFAF3H ,4 1 OFAF3H ,5 1 OFAF3H ,1 1 OFAF3H ,0 1 OFAF3H OFAF3H ,0 1 OFAF3H ,5 1 OFAF3H ,9 1 OFAF3H OFAF4H OFAF4H OFAF4H OFAF4H OFAF4H OFAF4H a OFAF4AH OFAF4AH OFAF4AH OFAF4AH OFAF4AH

36 Kahvasulakkeet, tyyppi gg, 690V Kahvasulakkeet, tyyppi gg, 690V Kahvasulakkeet, yleissulakkeet gg, 690V Kahvasulakkeet, yleissulakkeet gg, 690V S01572A S01567A S01568A OFAA 000gG 63A OFAA 00gG 100A OFAA 0gG 160A Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,9 9 OFAA000GG ,5 9 OFAA000GG ,6 9 OFAA000GG ,1 9 OFAA000GG ,8 9 OFAA000GG ,4 9 OFAA000GG ,4 9 OFAA000GG ,7 9 OFAA000GG OFAA000GG ,4 9 OFAA000GG ,9 9 OFAA000GG ,7 9 OFAA000GG ,7 3 OFAA00GG ,7 3 OFAA00GG ,4 3 OFAA00GG ,8 3 OFAA0GG ,5 3 OFAA0GG ,5 3 OFAA0GG ,5 3 OFAA0GG ,5 3 OFAA0GG ,2 3 OFAA0GG ,5 3 OFAA0GG ,2 3 OFAA0GG ,1 3 OFAA0GG ,2 3 OFAA0GG ,1 3 OFAA0GG ,7 3 OFAA0GG OFAA0GG ,7 3 OFAA0GG S01569A S01570A S01573A OFAA 1gG 200A OFAA 2gG 315A OFAA 3gG 400A Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,5 3 OFAA1GG ,5 3 OFAA1GG ,3 3 OFAA1GG ,2 3 OFAA1GG ,5 3 OFAA1GG ,2 3 OFAA1GG ,1 3 OFAA1GG ,2 3 OFAA1GG ,1 3 OFAA1GG ,7 3 OFAA1GG OFAA1GG ,7 3 OFAA1GG ,5 3 OFAA1GG ,2 3 OFAA2GG ,5 3 OFAA2GG ,1 3 OFAA2GG OFAA2GG ,1 3 OFAA2GG ,6 3 OFAA2GG ,6 3 OFAA2GG ,9 3 OFAA2GG OFAA2GG ,4 3 OFAA2GG ,1 3 OFAA2GG ,5 3 OFAA2GG OFAA2GG ,2 3 OFAA2GG ,9 1 OFAA3GG OFAA3GG ,4 1 OFAA3GG ,5 1 OFAA3GG ,1 1 OFAA3GG OFAA3GG OFAA3GG

37 Kahvasulakkeet, tyyppi am, 500V Kahvasulakkeet, tyyppi am, 500V S01556A S01555A S01571A S01574A OFAF OFAF OFAA 4gG 800A OFAA 4a/gG 1000A 000aM 100A 00aM 160A Kahvasulakkeet, yleissulakkeet gg, 690V Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] OFAA4GG OFAA4GG OFAA4GG a OFAA4AGG OFAA4AGG OFAA4AGG OFAA4AGG Kahvasulakkeet am, 500V Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,08 9 OFAF000AM ,18 9 OFAF000AM ,26 9 OFAF000AM ,46 9 OFAF000AM ,72 9 OFAF000AM ,92 9 OFAF000AM ,2 9 OFAF000AM ,5 9 OFAF000AM ,6 9 OFAF000AM ,8 9 OFAF000AM ,3 9 OFAF000AM ,9 9 OFAF000AM ,6 9 OFAF000AM ,6 3 OFAF00AM ,2 3 OFAF00AM ,4 3 OFAF00AM ,9 3 OFAF00AM S01557A S01558A OFAF 0aM 160A OFAF 1aM 315A Kahvasulakkeet am, 500V Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] 0 6 0,31 3 OFAF0AM ,5 3 OFAF0AM ,84 3 OFAF0AM OFAF0AM ,3 3 OFAF0AM ,6 3 OFAF0AM ,7 3 OFAF0AM OFAF0AM ,8 3 OFAF0AM ,4 3 OFAF0AM ,9 3 OFAF0AM OFAF0AM ,9 3 OFAF0AM ,5 3 OFAF0AM ,8 3 OFAF0AM ,97 3 OFAF1AM ,2 3 OFAF1AM ,4 3 OFAF1AM ,9 3 OFAF1AM OFAF1AM ,3 3 OFAF1AM ,9 3 OFAF1AM ,6 3 OFAF1AM ,6 3 OFAF1AM ,8 3 OFAF1AM ,4 3 OFAF1AM ,2 3 OFAF1AM ,0 3 OFAF1AM ,5 3 OFAF1AM ,1 3 OFAF1AM

38 Kahvasulakkeet, tyyppi am, 500V Kahvasulakkeet, tyyppi am, 690V S01559A S01560A OFAF 2aM 400A OFAF 3aM 630A Kahvasulakkeet am, 500V Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,8 3 OFAF2AM ,1 3 OFAF2AM ,7 3 OFAF2AM ,4 3 OFAF2AM ,4 3 OFAF2AM ,5 3 OFAF2AM ,4 3 OFAF2AM ,3 3 OFAF2AM ,3 3 OFAF2AM ,0 3 OFAF2AM ,8 3 OFAF2AM ,0 3 OFAF2AM ,1 3 OFAF2AM ,0 3 OFAF2AM ,7 3 OFAF2AM ,4 3 OFAF2AM OFAF3AM OFAF3AM OFAF3AM ,5 1 OFAF3AM ,1 1 OFAF3AM OFAF3AM OFAF3AN OFAF3AM OFAF3AM OFAF3AM S01565A S01564A S01563A S01562A S01561A OFAA 000aM 63A OFAA 00aM 100A OFAA 1aM 250A OFAA 2aM 400A OFAA 3aM 500A Kahvasulakkeet am, 690V Lajimerkki sisältää yhden sulakkeen, mutta toimitus tapahtuu alla olevan sarakkeen Pakkauskoko mukaisesti. IEC- I n Ph Pakkaus- Lajimerkki SSTL koko [A] [W] koko [kpl] ,08 9 OFAA000AM ,18 9 OFAA000AM ,26 9 OFAA000AM ,46 9 OFAA000AM ,72 9 OFAA000AM ,92 9 OFAA000AM ,2 9 OFAA000AM ,5 9 OFAA000AM ,6 9 OFAA000AM ,8 9 OFAA000AM ,3 9 OFAA000AM ,9 9 OFAA000AM ,6 3 OFAA00AM ,2 3 OFAA00AM ,5 3 OFAA00AM ,9 3 OFAA1AM ,6 3 OFAA1AM ,6 3 OFAA1AM ,8 3 OFAA1AM ,5 3 OFAA1AM ,4 3 OFAA1AM ,2 3 OFAA1AM ,5 3 OFAA1AM ,4 3 OFAA2AM ,3 3 OFAA2AM ,3 3 OFAA2AM ,8 3 OFAA2AM ,1 3 OFAA2AM OFAA2AM ,7 3 OFAA2AM OFAA3AM ,5 1 OFAA3AM ,1 1 OFAA3AM OFAA3AM

39 O OFF I ON O I I S01634A Kuormankytkimet SwitchLine Kuormankytkimet SwitchLine OT E OT E OT E S00464B OT 125A3 OT 160E3 NO Kuormankytkimet, OT E asennus pohjalevyyn tai DIN-kiskoon Kosketussuojatut liittimet, IP 20. Väännin ja akseli tilattava erikseen. Napojen Ith Kaapelin Nimellinen Lajimerkki SSTL luku- (avoin) koko käyttövirta määrä AC22/AC23 [A] [mm 2 ] 415V [A/A] / 16 OT 16E / 20 OT 25E / 23 OT 32E / 45 OT 45E / 75 OT 63E / 55 OT 80E / 80 OT 100E / 90 OT 125E Kuormankytkimet, OT 125A, OT 160 asennus pohjalevyyn tai DIN-kiskoon Sisältää vääntimen OHB65J6, IP 65, ja akselin OXP6x210, pituus 210 mm. Napojen I th Nimellinen Lajimerkki SSTL luku- (avoin) käyttövirta määrä AC22A/AC23A [A] 400V [A/A] /105 OT 125A /105 OT 125A ) /135 OT 160E ) /135 OT 160E ) Nimellisvirta on 200A, kun OT160 varustettu kiskojen laajennuskappaleilla OEZXX6 tai 13. OT E03P S01632A OT E03WP Kuormankytkimet OT Sisältää vääntimen, akselin ja liitinruuvipakkauksen. Napojen Ith (avoin) Nimellinen Lajimerkki SSTL luku - käyttövirta määrä AC22/AC23, [A] 415V [A/A] Ohjausmekanismi kytkimen päädyssä Sis. mustan IP65 vääntimen OHB65J6 (I-O, ON-OFF -merkinnöin) ja akselin OXP6x161 (as.syvyys mm) OT200E03P OT250E03P Kuormankytkimet levennetyllä vaihevälillä Kuormankytkimien vaiheväli on 43 mm ja vaiheiden välillä on vakiona välilevyt asennettuna OT200E03WP OT250E03WP Sis. mustan IP65 vääntimen OHB95J12 (I-O, ON-OFF -merkinnöin) ja akselin OXP12x166 (as.syvyys mm) OT315E03P OT400E03P Ohjausmekanismi kytkimen napojen välissä Sis. mustan IP65 vääntimen OHB65J6 (I-O, ON-OFF -merkinnöin) ja akselin OXP6x161 (as.syvyys mm) OT200E12P OT250E12P Kuormankytkimet levennetyllä vaihevälillä Kuormankytkimien vaiheväli on 43 mm ja vaiheiden välillä on vakiona välilevyt asennettuna OT200E12WP OT250E12WP Sis. mustan IP65 vääntimen OHB95J12 (I-O, ON-OFF -merkinnöin) ja akselin OXP12x166 (as.syvyys mm) OT315E12P OT400E12P

40 O OFF I ON I NO I NO I NO I Kuormankytkimet SwitchLine Kuormankytkimet SwitchLine S00006B OETL S00008B OETL S00002B OETL Kuormankytkimet OETL Sisältää vääntimen, akselin ja liitinruuvipakkauksen. Napojen Ith (avoin) Nimellinen Lajimerkki SSTL luku - käyttövirta määrä AC22/AC23, [A] 415V [A/A] OETL Sis. mustan IP65 vääntimen OHB80J8 (I-O, ON-OFF -merkinnöin) ja akselin OXP8x140 (as.syvyys mm) OETL 200K OETL 200K3-H20 1) OETL 250K OETL 250K3-H20 1) OETL 315K OETL 315K3-H20 1) OETL Sisältää välilevyt OETLZN 17 vaiheiden välille, mustan IP65 vääntimen OHB125J12 (I-O, ON-OFF -merkinnöin) ja akselin OXP12x166 (as.syvyys mm) OETL 400D OETL 400D1-H20 1) OETL 630K OETL 630K3-H20 1) /720 OETL 800K /720 OETL 800K3-H20 1) OETL Sis. mustan IP65 vääntimen OHB145J12 (I-O, ON-OFF - merkinnöin) ja akselin OXP12x250 (as.syvyys mm) /800 OETL 1000K /800 OETL 1000K3-H20 1) /800 OETL 1250K /800 OETL 1250K3-H20 1) /800 OETL 1600K /800 OETL 1600K3-H20 1) 1) Erikoisvahva (20µm) hopeapinnoite koskettimissa. OETL OT ET OT ET S00466B S00260A S00011A OT 160ET3 NO Kuormankytkimet OETL Napojen Ith (avoin) Nimellinen Lajimerkki SSTL luku - käyttövirta määrä AC21/AC23, [A] 415V [A/A] OETL Sisältää mustan metallivääntimen YASDA 7, I-O -merkinnöin IP54 ja OXP12x325 akselin (as.syvyys mm) /800 OETL 2500K /800 OETL 2500K3-H20 1) /800 OETL 3150K /800 OETL 3150K3-H20 1) ) Erikoisvahva (20µm) hopeapinnoite koskettimissa. Kuormankytkimet, asennus oveen Kosketussuojatut liittimet, IP 20. Väännin on tilattava erikseen. Napojen Ith Kaapelin Nimellinen Lajimerkki SSTL luku- (avoin) koko käyttövirta määrä AC22/AC23 [A] [mm 2 ] 415V [A/A] / 16 OT 16ET / 20 OT 25ET / 23 OT 32ET / 45 OT 45ET / 75 OT 63ET / 80 OT 100ET / 90 OT 125ET Kuormankytkimet OT 160, asennus oveen Kytkimet ovi- tai sivuseinäasennukseen. Sisältää vääntimen OHB65J6, IP 65, ja akselin OXP6x130, pituus 130 mm ) /135 OT 160ET3 1) Nimellisvirta on 200A, kun OT160 varustettu kiskojen laajennuskappaleilla OEZXX6 tai

41 O OFF O OFF O OFF I ON I ON I ON O OFF O OFF I ON I ON Kuormankytkimet SwitchLine Kuormankytkimet SwitchLine Lisävarusteet S01415A S01295A S01296A S01182B OT 80 ML3 OT 250M03_ OT 400M03_ Vaihtokytkimet Akseli ja väännin tilattava erikseen Napojen Ith Kaapelin Nimellinen Lajimerkki SSTL luku- (avoin) koko käyttövirta määrä AC22/AC23 [A] [mm 2 ] 415V [A/A] / 16 OT 16 E3C / 20 OT 25 E3C / 23 OT 32 E3C / 45 OT 45 E3C / 75 OT 63 E3C / 55 OT 80 E3C / 80 OT 100 E3C / 90 OT 125 E3C Installaatiokytkimet M Napojen I th Kaapelin Nimellinen Lajimerkki SSTL luku- (avoin) koko käyttövirta määrä AC22A [A] [mm 2 ] 400V [A] Sopii 45 mm standardi aukkoon. Toimitukseen sisältyy musta nuppiväännin (OT40M: OHB7, OT80/125M: OHB2) sekä kosketussuojatut silmukkaliittimet, IP , OT 40 ML , OT 80 ML OT 125 MLE Toimitukseen sisältyy musta IP65 väännin I - 0 sekä ON - OFF merkinnöin (OHB65J6) sekä akseli (OXP6x161). Asennussyvyys H = mm, 3 kpl liitinsuojia OTS250T1L sekä pulttipakkaus (M10 x 30) OT250M03M1P OT400M03M1P S00396A S01368A S01369A S00395A S00687A OHB 1 OHB 2 OHB3 O OFF O OFF I ON OH_ 1_ I ON OH_ 3_ I ON OH_ 2_ Vääntimet pohja- ja DIN-kiskokiinnitteisiin kuormankytkimiin Kuvaus Lajimerkki SSTL Nuppivääntimet, asennetaan suoraan kytkimeen, erillistä akselia ei tarvita Sopii kytkimille OT E3/E4 Musta OHB 1 Sopii kytkimille OT E3/E4, OT E6/E8, väännin lukittavissa (OT E3/E4, OT E6/E8) yhdellä riippulukolla, jonka sangan halkaisija on 5 mm Musta OHB 2 Sopii kytkimille OT E3/E4, OT E6/E8 Musta OHB 3 Valitsintyyppiset vääntimet, IP 54, NEMA 1, merkinnät I-O ja ON- OFF, akseli (halkaisija 5 mm) on tilattava erikseen, oven poraus 22,5 mm, sopii kytkimille OT E Musta OHB 1AH Puna-keltainen OHY 1AH Oven lukitus I- asennossa, sopii kytkimille OT E Musta OHB 1AH Puna-keltainen OHY 1AH Lukittavissa yhdellä riippulukolla, jonka salvan halkaisija on mm, sopii kytkimille OT E Musta OHB 3AH Puna-keltainen OHY 3AH Lukittavissa yhdellä riippulukolla, jonka salvan halkaisija on mm, sopii kytkimille OT E Musta OHB 3AH Puna-keltainen OHY 3AH Valitsintyyppiset vääntimet, IP 65, NEMA 1, 3R, 12 lukittavissa kolmella riippulukolla joiden salpojen halkaisijat ovat mm, oven lukitus ON-asennossa ohitettavissa, sopii kytkimille OT E Musta OHB 2AJ Puna-keltainen OHY 2AJ Lukittavissa kolmella riippulukolla joiden salpojen halkaisijat ovat mm, oven lukitus ON-asennossa ohitettavissa, sopii kytkimille OT E Musta OHB 2AJ Puna-keltainen OHY 2AJ

42 I NO I NO Kuormankytkimet SwitchLine Lisävarusteet Kuormankytkimet SwitchLine Lisävarusteet S00469A OH_ S00601A Pistoolityyppiset vääntimet OH_ vääntimet: IP 65, NEMA 1, 3R,12, lukitus kolmella riippulukolla O-asennossa, oven lukitus I-asennossa (ovilukitus ohitettavissa).akseli tilattava erikseen. Ruuvikiinnitys vääntimen takapuolelta. Ruuviton etupuoli varmistaa kaksoiseristyksen ON-OFF/ I-O merkinnät Väri Vääntimen Akselin Lajimerkki SSTL pituus halkaisija [mm] [mm] Kuormankytkimille OT Musta 45 5 OHB 45J Puna-keltainen 45 5 OHY 45J Kuormankytkimille OT125A, OT 160, OT Musta 65 6 OHB65J Puna-keltainen 65 6 OHY65J Musta 80 6 OHB 80J Puna-keltainen 80 6 OHY 80J Kuormankytkimille OETL Musta 80 8 OHB 80J8 Kelta-pun OHY 80J Kuormankytkimille OT Musta OHB95J12 Puna-keltainen OHY95J Kuormankytkimille OETL Musta OHB 125J Puna-keltainen OHY 125J Kuormankytkimille OETL Musta OHB 145J Puna-keltainen OHY 145J Musta OHB 175J Puna-keltainen OHY 175J Kuormankytkimille OETL Musta OHB 275J Puna-keltainen OHY 275J OH_ 2PJ OH_ 1RH S00535A OHB 9 S01613A S00535A YAST 1 OHB 13 Vääntimet oviasennettaviin kuormankytkimiin Valitsintyyppiset vääntimet Merkinnöin I-O ja ON-OFF. Erillistä akselia ei tarvita. Väri Lajimerkki SSTL Napsautuskiinnitys, oven poraus 22,5 mm Ei riippulukitusta, OT ET, IP 54, NEMA 1 Musta OHB 1PH Lukittavissa maks. kolmella riippulukolla, OT ET, IP 65, NEMA 1, 3R, 12 Musta OHB 2PJ Ruuvikiinnitys, ei riippulukitusta, OT ET, IP 54, vääntimien kiinnitysreikien väli 36 mm, NEMA 1 Musta OHB 1RH Lukittavissa yhdellä riippulukolla, OT ET, IP 54, vääntimien kiinnitysreikien väli 36 mm, NEMA 1 Musta OHB 3RH Lukittavissa kolmella riippulukolla, OT ET, IP 65, vääntimien kiinnitysreikien väli 36 mm ja 48 mm, NEMA 1, 3R, 12 Musta OHB 2RJ Vääntimet installaatiokytkimiin Väri Väänti- Akselin Sopii Lajimerkki SSTL men halkaisija kytkimiin pituus [mm] [mm] Asennus suoraan kytkimiin, akselia ei tarvita. Musta 72 - OT125A_,160E_ YAST 1 Asennus suoraan kytkimiin, akseli voidaan as. suoraan vääntimen läpi. Musta 72 6 OT125A_,160E_ OHB 13 Vääntimet vaihtokytkimille Kuvaus Lajimerkki SSTL Asennus suoraan kytkimeen OHB9/ Asennus oveen, 45 mm OHB45J5E Asennus oveen, 65 mm OHB65J5E

43 Kuormankytkimet SwitchLine Lisävarusteet Kuormankytkimet SwitchLine Lisävarusteet Erikoisakselit Erikoisakselit S00268A OXS_ OT E Akselin pituus Halkaisija Lajimerkki SSTL Valitsintyyppisiin vääntimiin 85 5 OXS5x OXS5x OXS5x OXS5x OXS5x OXS5x OXS5x OXS5x S00047A S00050A OXP6_ Akselin pituus As.syvyys Lajimerkki SSTL [mm] [mm] OT Akselin halkaisija 12 mm OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x S00050A OXP5_ OXP6x_ Pistoolityyppisiin vääntimiin OXP5x OXP5x OXP5x OXP5x OT 125A, OT160 Akselin halkaisija 6 mm. Soveltuu vääntimiin OH J6_. Akselin pituus As.syvyys Lajimerkki SSTL [mm] [mm] OXP6x OXP6x OXP6x OXP6x OXP6x OXP6x OXP12_ S00048A OXP8x_ S00047A OXP12x_ OETL Akselin halkaisija 8 mm OXP8x OXP8x OXP8x OXP8x OXP8x OETL Akselin halkaisija 12 mm OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x OT Akselin halkaisija 6 mm OXP6x OXP6x OXP6x OXP6x OXP6x OXP6x OETL Akselin halkaisija 12 mm OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x OXP12x

44 Kuormankytkimet SwitchLine Lisävarusteet Kuormankytkimet SwitchLine Lisävarusteet S00047A OXP12x_ Erikoisakselit OT 2500, 3150 Akselin halkaisija 12 mm OXP12x OXP12x OXP12x OXP12x OXP12x OA2G11 Apukoskettimet OT 125A, OT 160 Asennus kytkimen sivuun Napsautuskiinnitys kytkimeen apukosketinlohkon sovitteen avulla, IP 20. I th = 16A, kaapelin koko maks. 2 x 2.5 mm 2. Suoritusarvot Ue / Ie (AC15): 230V/6A, 400V/4A, 415V/4A, 690V/2A Kosketin toiminto Lajimerkki SSTL 1S + 1A OA2G Apukosketinlohkon OA2G11 sovite Apukosketinlohko OA2G11 tilattava erikseen. Asennus kytkimen sivuun, oikealle ja/tai vasemmalle puolelle. Maks. 2 lohkoa/sivu. OA 1G01 OA 1G10 OA 2L11 Apukoskettimet OT E Napsautuskiinnitys kytkimeen, IP 20. I th = 16A, kaapelin koko maks. 2 x 2.5 mm 2. Suoritusarvot U e / I e (AC15): 230V/6A, 400V/4A, 415V/4A, 690V/2A. Varhainen katkaisu (OA1G10) Kosketin Sopii Lajimerkki SSTL toiminto kytkimiin 21 1A OT _ OA1G01 1) 5) OA1G01AU 1)4) S OT _ OA1G10 2) 5) OA1G10AU 2)4) S OT_E OA2G11 3) 6) A OT80 OA2L11 3) 6) ) Asennetaan kytkimen vasemmalle puolelle, maks. 2 kpl 2) Asennetaan kytkimen oikealle puolelle, maks. 2 kpl 3) Vain pohjakiinnitteisille kytkimille, maks. 4S + 4A (OT E: maks. 2S + 2A) (83) (43) (53) (61) (31) (71) (84) (44) (54) (62) (32) (72) 4) Varustettu kullatuilla koskettimilla. S00947A OAZX1 S00040A OBEA 10 OBEA 01 S00492A OEZNP 1 Sopii kytkimiin Lajimerkki SSTL OT 125A, OT 160E, OT 160ET Asennus kytkimen päälle Asennetaan kytkimen päälle kiinnitysalustan avulla. Kaapelikoko 0.5 mm x 2.5 mm 2. Eristysluokka U i 690 V. Terminen nimellisvirta I th = 10 A. Asennetaan kiinnitysalustaan OEZNP1 (tilattava erikseen, katso alla), maks. kuusi apukosketinlohkoa. Aikaistettu katkaisu. Suoritusarvot 1) U e / I e (AC12): 120V/8A, 240V/ 6A, 400V/4A, 415V/4A, 480V/3A, 500V/3A, 690V/2A. Suoritusarvot 1) U e / I e (DC12): 125V/ 1.1A, 250V/ 0.55A, 440V/ 0.31A, 500V/ 0.27A, 600V/ 0.2A Toiminto Suojausluokka Lajimerkki SSTL 1 S IP 20 OBEA S IP 20 OBEA 10AU 1) 1 A IP 20 OBEA A IP 20 OBEA 01AU 1) Kiinnitysalusta apukoskettimille OBEA Asennetaan kytkimen päälle. OAZX1 Sopii Napojen Lajimerkki SSTL kytkimiin lukumäärä OT125A, OT160E 3 ja 4 OEZNP ) OA1G_ saatavana myös 50 kpl:een pakkauksissa. Lisää /B lajimerkkiin, esim. OA1G01/B. 6) Ei voida asentaa neljännen navan sivulle. 1) Malleissa _AU on kullatut keskettimet; vaikeisiin olosuhteisiin, sopii pienille jännitteille

45 Kuormankytkimet SwitchLine Lisävarusteet Kuormankytkimet SwitchLine Lisävarusteet Apukoskettimet Neljäs napa, PE- ja N-navat, nollaliittimet S00261A OA_G_ OEA28 OT Asennus kytkimen vasemmalle puolelle: maks. 8 apukosketinlohkoa OEA28 apukosketinkotelon kanssa. Asennus kytkimen mekanismiin suojakannen alle: maks. 4 testikosketinta tai 2 testi-ilmaisu + 2 testimerkintäkosketinta. Toiminto Suojausluokka Lajimerkki SSTL 1S IP20 OA1G A IP20 OA3G Apukosketinkotelo Ruuvikiinnitys kytkimen vasemmalle puolelle OEA (N) L4 8(N) T4 OT E, neljäs napa Sopii Lajimerkki SSTL kytkimiin Samanaikainen toiminta pääkoskettimien kanssa OT E3 OTPS 32EP OT E3/OT80ML OTPS 63EP OT 80E3 OTPS 80EP OT E3 OTPS 125EP OT ET3 OTPS 32ED OT ET3 OTPS 63ED OT ET3 OTPS 125ED S01307A OZXK 12, 13 OETL Lajimerkki SSTL Apukosketinpakkaukset OETL 200K, 250K, 315K 1S+1A / OETL 200K...315K OZXK S+2A / OETL 200K...315K OZXK S01250A OTPS160_ P OT 125A, OT160, neljäs napa Kuvaus Lajimerkki SSTL Sopii edestä ohjattaviin ja oveen asennettaviin kytkimiin. Asennetaan sivulle 3-napaisiin kytkimiin, OT 125A3 ja OT 160E3, IP20 OTPS 160EP S01308A Apukosketinpakkaukset OETL S+1A OZXK S+2A OZXK S OZXK S OZXK S OZXK S01250A OTPE_ OTPN_ OT 125A, OT160 PE- ja N- navat Sopii edestä ohjattaviin ja oveen asennettaviin OT 125A_ ja 160_ kytkimiin. Suojamaadoitus OTPE 160EP Nollaliitin OTPN 160EP OZYK 1-6 OA2L11 S00261A S00388B OA_G Installaatiokytkimet OT 40ML...400M_ apukoskettimet Toiminta Sopii kytkimeen Lajimerkki SSTL Samanaikainen toiminta pääkoskettimien kanssa, IP20, napsautuskiinnitys kytkimen sivulle 1A+1S OT40ML3 OA1L A+1S OT80ML3 OA2L A+1S OT125MLE3 OA3L Varhainen katkaisu (OA1G10), IP20, asennus kytkimen mekanismiin suojakannen alle 1S OT M_ OA1G A OA3G OETL nollaliitin Maks 240 mm 2 Cu OETLZX

46 Kuormankytkimet SwitchLine Lisävarusteet Kuormankytkimet SwitchLine Lisävarusteet Liitinsuojat Liitinsuojat S01614A OTS 160T1 S00071A OTS 160T3 OTS250_ OTS400_ OT E Napsautuskiinnitys kytkimeen, läpinäkyvä. Sopii Lajimerkki SSTL kytkimiin 3-napaisiin kytkimiin OT E3, -ET3 OTS 32T OT E3, -ET3/OT80ML_ OTS 63T OT 80E3 OTS 80T OT E3, ET3 OTS 125T Neljänteen napaan ja lisänapaan OTP_32E_ OTS 32T OTP_63E_/OT80ML_ OTS 63T OTP_80EP_ OTS 80T OTP_125E OTS 125T OT 125A, OT160 Sopii Täyden suojauksen Lajimerkki SSTL kytkimiin tarve 3/4 nap. [kpl] Yhden navan suoja OT125A-160E_ 6/ 8 OTS160T1 Yhtenäinen suoja 3- napaisille kytkimille OT125A3-160E3 2 OTS160T3 OT Pikakiinnitys, harmaata muovia, IP 3X. Saatavissa myös läpinäkyvät suojat. Sopii kytkimille Napojen Kuvaus Lajimerkki SSTL määrä OT Pitkä OTS250G1L OT Lyhyt OTS250G1S OT Pitkä OTS400G1L OT Lyhyt OTS400G1S S00042A OETLZX 128 S00071A OETLZX 31, 93, 111 S00177A S00179A S00082A S01349A OZXT2...3 S00083A OZXA 11 OZXA OZXB 2 S00186A OZXB 3, 5 S00188A OZXB 1L OZXL 1 OZXB 4, 6 S01361A S00182A OZXB 2L, 7L Sopii Napojen Täyden Lajimerkki SSTL kytkimiin luku- suojauksen määrä tarve [kpl] OETL OETLZX OETL OETLZX OETL OETLZX OETL OETLZX OETL OESAZX Silmukkaliitinpakkaukset Al- ja Cu-kaapeleille Sopii Kaapelikoko Lajimerkki SSTL kytkimille [mm 2 ] OT 125A, OT OZXT OT 125A, OT 160 2x(6...50) OZXT OETL OZXL1 OT , OETL OZXB1L OT , OETL OZXB OT , OETL OZXB2L OT OZXB OT OZXB OT , OETL OZXB OT , OETL x(95 185) OZXB OT OZXB OT , OETL OZXB7L OT OZXB OT OZXB OETL OZXB OETL x( ) OZXB Silmukkaliitinpakkaukset Cu-kaapeleille OETL OZXA OETL OZXA OETL 630, OZXA

47 Kuormankytkimet SwitchLine OETL Lisävarusteet S00053A OETLZW 15 OETLZX 13 Erikoiskytkimien as.tarvikepakkaukset OETL Vaihtokytkinvivustot I-O-II/OETL 400 OETLZW I-O-II/OETL 200K...315K OETLZW Rinnankytkentävivustot OETL 200K...315K OETLZW OETL 125, OT E OETLZW OETL OETLZW Mekaaninen lukitusvivusto, akseliväli 500 mm OETL OETLZW Ohituskytkentävivusto I-O-II/ OETL OETLZW

48 I I ON ON I ON SafeLine Turvakytkimet Tilaustiedot Muovikoteloidut turvakytkimet, 3-napaiset, IP 65 S00691A S00694A ABB Control OTP 16H_ OTP 16HT_ S00695A I ON OTP 16K_ Kaapeliläpiviennit ylä- ja alakautta Installaatioturvakytkimet, valkoinen kotelo (RAL9001) Toimitukseen sisältyvät N ja PE liittimet, kaksi kalvotiivistettä, kaksi vedonpoistoa, pyöreä valkoinen väännin sekä apukosketin oheisen taulukon mukaan. Laji/10 = 10 kpl pakkauksessa. Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot / kosket- [kw] [kw] [kw] [kw] pääty timen xM25 - OTP16H3M xM25 - OTP16H3M251/ xM25 1S* OTP16H3M xM25 1S* OTP16H3M25/ Installaatioturvakytkimet, harmaa kotelo Toimitukseen sisältyvät N ja PE liittimet, kaksi kalvotiivistettä, kaksi vedonpoistoa, väännin sekä apukosketin oheisen taulukon mukaan. Laji/10 = 10 kpl pakkauksessa. Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot / kosket- [kw] [kw] [kw] [kw] pääty timen Pyöreä musta väännin xM25 - OTP16HT3M xM25 - OTP16HT3M251/ xM25 1S* OTP16HT3M xM25 1S* OTP16HT3M25/ S01387A Neliskulmainen musta väännin xM25 - OTP16K3M xM25 1S* OTP16K3M Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. lukumäärät: * Useampia apukoskettimia ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. 1S =

49 I ON I NO I ON I ON I ON I ON I ON SafeLine Turvakytkimet Tilaustiedot SafeLine Turvakytkimet Tilaustiedot S00696A S01378A BWS 316_ 3 nap. S01379A BWS 616_ 6 nap. S01380A Muovikoteloidut turvakytkimet, sivusta ohjattavat, IP 65 Kaapeliläpiviennit ylä- ja alakautta Toimitukseen sisältyvät N ja PE liittimet, kaksi kalvotiivistettä ja musta väännin. Harmaa kotelo, kierteelliset läpivientiaihiot / pääty. Suurin moottoriteho Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot/ kosket- [kw] [kw] [kw] [kw] pääty timen xM20 - BWS316FM/TPN xM20 1S BWS316M/TPN xM20 1S BWS616M/TPN xM25 1S BWS325M/TPN Muovikoteloidut turvakytkimet, 3-napaiset, IP 65 Kaapeliläpiviennit ylä- ja alakautta Turvakytkimet teollisuuskäyttöön, harmaa kotelo Toimitukseen sisältyvät musta väännin (I-O, ON-OFF), PE-liitin sekä apukoskettimet oheisen taulukon mukaan. Myös N-liitin kokoon OTP 90_ asti. Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot / kosket- [kw] [kw] [kw] [kw] pääty timen Kierteelliset läpivientiaihiot, myös ohjauskaapelia varten, holkkitiivisteet tilattava erikseen xM25+ 1S** OTP 16T3M M xM32+ 1S** OTP 25T3M M xM32+ 1S** OTP 36T3M M16 S01387A BWS 325_ 3 nap. OTP 16T_ OTP 25T_ OTP 36T_ OTP 63T_ S01387A S00692A OTP 75T_ OTP90T_ S01599A OT 125_ _ OT 160_...630_ Muovikoteloidut turvakytkimet, 3-napaiset, IP 65 Kaapeliläpiviennit ylä- ja alakautta Laippa-aihiot, laipat tilattava erikseen Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot / kosket- [kw] [kw] [kw] [kw] pääty timen I-laippa 1S** OTP 75T3B I-laippa 1S** OTP 90T3B II-laippa 1S+1A* OT 125 EFCC3T II-laippa 1S+1A* OT 160 EFCC3T II-laippa 1S+1A** OT 200 KFCC3T II-laippa 1S+1A** OT 250 KFCC3T II-laippa 1S+1A** OT 315 KFCC3T II-laippa 1S+1A* OT 400 DFCC3T II-laippa 1S+1A* OT 630 KFCC3T xII-laippa 1S+1A* OT 1000 BFCC3T Kaapeliläpiviennit alakautta Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), PE-liitin sekä apukoskettimet oheisen taulukon mukaan. Laippa-aihiot, laipat tilattava erikseen II-laippa 1S+1A* OT 160 EGCC3T II-laippa 1S+1A* OT 200 KGCC3T II-laippa 1S+1A* OT 250 KGCC3T II-laippa 1S+1A* OT 315 KGCC3T xII-laippa 1S+1A** OT 400 DGCC3T xII-laippa 1S+1A** OT 630 KGCC3T S01387A S01388A Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. lukumäärät: ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. 1S = Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. 13 lukumäärät: * Useampia apukoskettimia 1S = 1S + 1A = ei mahdu, voidaan vaihtaa toiseen 14 kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon

50 I ON I NO I ON I ON I I NO I ON I ON SafeLine Turvakytkimet Tilaustiedot SafeLine Turvakytkimet Tilaustiedot S00696A OTP 16T_ OTP 25T_ OTP 36T_ Muovikoteloidut turvakytkimet, 6-napaiset, IP 65 Kaapeliläpiviennit ylä- ja alakautta Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukoskettimet oheisen taulukon mukaan sekä PE-liitin ja N-liitin kokoon OTP 90_ asti. Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL PainoAC 23A läpivienti- apu- 230V 400V 500V 690V aihiot / kosket- [kw] [kw] [kw] [kw] pääty timen S01387A S01211A SafeLine OTL T3M OTL T4M OTL16T6M Teräslevykoteloidut turvakytkimet, harmaa kotelo, IP 65 Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukosketin 1 S, ja PE-liitin, kotelossa kaapelien läpivientiaihiot myös ohjauskaapelia varten. Holkkitiivisteet ja laipat on tilattava erikseen. Kaapeliläpiviennit ylä- ja alakautta Suurin moottoriteho Kaapelien Sis. Lajimerkki SSTL 230V 400V 500V 690V läpivienti- apu- [kw] [kw] [kw] [kw] aihiot / pääty koskettimen 3-napainen valitsintyyppisellä vääntimellä S01387A S00692A OTP 75T_ OTP90T_ Kierteelliset läpivientiaihiot myös ohjauskaapelia varten, holkkitiivisteet tilattava erikseen xM25+ 1S* OTP 16T6M M xM32+ 1S* OTP 25T6M M xM32+ 1S* OTP 36T6M M16 Laippa-aihiot, laipat tilattava erikseen I-laippa 1S** OTP 75T6B I-laippa 1S** OTP 90T6B II-laippa 2x(1S+1A)* OT 90 AFCC6T II-laippa 2x(1S+1A)* OT 125 EFCC6T II-laippa 2x(1S+1A)* OT 160 EFCC6T S01335A S01251A OTL63T3M OTL63T4M OTL T6M NO SafeLine x S** OTL 16T3M x S** OTL 25T3M x S** OTL 36T3M napainen pistoolityyppisellä vääntimellä x S** OTL 63T3M Laippa B 1S** OTL 75T3B Laippa B 1S** OTL 90T3B napainen valitsintyyppisellä vääntimellä x S** OTL 16T6M napainen pistoolityyppisellä vääntimellä x S* OTL 25T6M Laippa B 1S* OTL 25T6B x S* OTL 36T6M Laippa B 1S* OTL 36T6B Laippa B 1S*** OTL 75T6B Laippa B 1S*** OTL 90T6B xII-laippa 2x(1S+1A)** OT 200 KFCC6T Kaapeliläpiviennit alakautta S00835A OT 90A_...630_ xII-laippa 2x(1S+1A)** OT 250 KFCC6T xII-laippa 2x(1S+1A)** OT 315 KFCC6T xII-laippa 2x(1S+1A)** OT 400 DFCC6T xII-laippa 2x(1S+1A)** OT 630 KFCC6T OTL T3B OTL T4B OTL T6B 3-napainen valitsintyyppisellä vääntimellä Laippa B 1S** OTL 16T3B Laippa B 1S** OTL 25T3B Laippa B 1S** OTL 36T3B Laippa B 1S** OTL 63T3B S01388A 6-napainen valitsintyyppisellä vääntimellä Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. 13 lukumäärät: * Useampia apukoskettimia 1S = 1S + 1A = 13 ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon S01334A OTL T3B OTL T4B OTL16T6B Laippa B 1S** OTL 16T6B * Useampia apukoskettimia ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. *** Useampia apukoskettimia ei mahdu. 1S =

51 I I NO NO SafeLine I ON I ON I ON SafeLine Turvakytkimet Tilaustiedot SafeLine Turvakytkimet Tilaustiedot Ruostumattomat teräslevykoteloidut turvakytkimet, IP65 Teräslevykoteloidut turvakytkimet, 3- napaiset, IP 54 S01211A SafeLine OTR T3M OTR T4M OTR16T6M S01334A S01251A S01335A OTR63T3M OTR63T4M OTR T6M SafeLine OTR T3B OTR T4B OTR T6B OTR T3B OTR T4B OTR16T6B Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukosketin 1 S ja PE-liitin, kotelossa kaapelien läpivientiaihiot myös ohjauskaapelia varten. Holkkitiivisteet ja laipat on tilattava erikseen. Kaapeliläpiviennit ylä- ja alakautta Suurin moottoriteho Kaapelien Sis. Lajimerkki SSTL 230V 400V 500V 690V läpivienti apukos- [kw] [kw] [kw] [kw] aihiot/pääty kettimen 3-napainen valitsintyyppisellä vääntimellä x S** OTR 16T3M x S** OTR 25T3M x S** OTR 36T3M 3-napainen pistoolityyppisellä vääntimellä x S** OTR 63T3M Laippa B 1S** OTR 75T3B Laippa B 1S** OTR 90T3B 6-napainen valitsintyyppisellä vääntimellä x S** OTR 16T6M 6-napainen pistoolityyppisellä vääntimellä x S* OTR 25T6M Laippa B 1S* OTR 25T6B x S* OTR 36T6M Laippa B 1S* OTR 36T6B Laippa B 1S*** OTR 75T6B Laippa B 1S*** OTR 90T6B Kaapeliläpiviennit alakautta 3-napainen valitsintyyppisellä vääntimellä Laippa B 1S** OTR 16T3B Laippa B 1S** OTR 25T3B Laippa B 1S** OTR 36T3B Laippa B 1S** OTR 63T3B 6-napainen valitsintyyppisellä vääntimellä Laippa B 1S** OTR 16T6B * Useampia apukoskettimia ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. *** Useampia apukoskettimia ei mahdu. 1S = S01387A S01388A S00822A TURVAKYTKIN Kaapeliläpiviennit ylä- ja alakautta Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukoskettimet oheisen taulukon mukaan sekä PE-liitin. IP 65 erikoistilauksesta. Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot kosket- [kw] [kw] [kw] [kw] / pääty timen Sisältävät läpivientiaihiot, myös ohjauskaapelia varten. Holkkitiivisteet ja laipat tilattava erikseen xø25+ 1S** OT 16 ELMM3T ø xø25+ - OT 16 ELMM3T ø xø32+ 1S** OT 25 ELMM3T ø xø32+ 1S** OT 36 ELMM3T ø xø32+ 1S** OT 63 ELMM3T ø B-laippa- 1S** OT 75 ELBB3T aihio B-laippa- 1S** OT 90 ELBB3T aihio Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. lukumäärät: * Useampia apukoskettimia ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. 1S = S01387A 94 95

52 I I NO NO SafeLine I ON SafeLine SafeLine Turvakytkimet SafeLine Turvakytkimet S00849A OT Teräslevykoteloidut turvakytkimet läpivientipäädyillä, 3- napaiset, IP 65 Kaapeliläpiviennit ylä- ja alakautta Kaapeliläpivientipäädyt C-laippa-aukoilla Toimitukseen sisältyvät: - musta väännin (I-O / ON - OFF merkinnöillä) - apukoskettimet oheisen taulukon mukaisesti - PE- liitin - kaapeliläpivientipäädyt C-laippa-aukoilla, päädyt kiinnitettyinä, päätyjä käytetään myös turvakytkimen kiinnittämiseen. - peitelaipat, (toimitetaan irrallisena), peitelaippojen lukumäärä esitetty alla olevassa taulukossa. Tilattava erikseen: - C-laipat, alla olevassa taulukossa esitetty C-laippa-aukkojen lukumäärä / pääty. Kaapelien lukumäärästä riippuen voidaan myös tarvittaessa vaihtaa peitelaippoja C-laippoihin. Suurin moottoriteho C-laippa Peite- Lajimerkki SSTL AC 23A aukkojen laippo- 230V 400V 500V 690V lukum. / jen [kw] [kw] [kw] [kw] pääty lukum. [kpl] [kpl] Koko: 250x400x180mm, 1S+1A* OT90 ALCC3TZ OT125 ELCC3TZ Koko: 400x600x230mm, 1S+1A* OT160 ELCC3TZ Koko: 400x600x230mm, 1S+1A** OT200 KLCC3TZ OT250 KLCC3TZ OT315 KLCC3TZ Koko: 400x800x230mm, 1S+1A** OT400 DLCC3TZ Koko: 400x1000x230mm, 1S+1A** OT630 KLCC3TZ Koko: 800x1000x230mm, 1S+1A** OT1000 BLCC3TZ S01387A S00849A OT Teräslevykoteloidut turvakytkimet läpivientipäädyillä, 6- napaiset, IP 65 Kaapeliläpiviennit ylä- ja alakautta Kaapeliläpivientipäädyt C-laippa-aukoilla Toimitukseen sisältyvät: - musta väännin (I-O / ON - OFF merkinnöillä) - apukoskettimet oheisen taulukon mukaisesti - PE- liitin - kaapeliläpivientipäädyt C-laippa-aukoilla, päädyt kiinnitettyinä, päätyjä käytetään myös turvakytkimen kiinnittämiseen. - peitelaipat, (toimitetaan irrallisena), peitelaippojen lukumäärä esitetty alla olevassa taulukossa. Tilattava erikseen: - C-laipat, alla olevassa taulukossa esitetty C-laippa-aukkojen lukumäärä/ pääty. Kaapelien lukumäärästä riippuen voidaan myös tarvittaessa vaihtaa peitelaippoja C-laippoihin. Suurin moottoriteho C-laippa Peite- Lajimerkki SSTL AC 23A aukkojen laippo- 230V 400V 500V 690V lukum. / jen [kw] [kw] [kw] [kw] pääty lukum. [kpl] [kpl] Koko: 400x400x230mm, 2x(1S+1A)* OT 90 ALCC6TZ OT 125 ELCC6TZ Koko: 400x600x230mm, 2x(1S+1A)* OT 160 ELCC6TZ Koko: 800x600x230mm, 2x(1S+1A)** OT 200 KLCC6TZ Koko: 800x800x230mm, 2x(1S+1A)** OT 250 KLCC6TZ OT 315 KLCC6TZ OT 400 DLCC6TZ Koko: 800x1000x230mm, 2x(1S+1A)** OT 630 KLCC6TZ Koko: 800x1200x230mm, 2x(1S+1A)** OT 1000 BLCC6TZ Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. lukumäärät: * Useampia apukoskettimia ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. 1S + 1A = Turvakytkimeen voidaan asentaa lisäapukoskettimia. Apukoskettimien maks. lukumäärät: * Useampia apukoskettimia ei mahdu, voidaan vaihtaa toiseen kosketintoimintoon. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. 1S + 1A =

53 SafeLine Turvakytkimet Lisävarusteet SafeLine Turvakytkimet Lisävarusteet S00261A OA1G01 -asennus vasemmalle sivulle S01025A OA1G10 -asennus oikealle sivulle Apukoskettimet turvakytkimille OTP_, OTE_ ja OT E Pikakiinnitys kytkimeen, apukoskettimet avautuvat ennen pääkoskettimia. Sopii Apu- Asennus Lajimerkki SSTL turva- kos- kytkimen kytkimelle ketin sivulle OTP_, 1S oikea OA 1G OTE_, OT E 1) OTR_, 1A vasen OA 1G OTL_ OTR_, 1S+1A vasen OA 2G OTL_, 3- ja 4-nap BWS 316 1S H11 BWS 616 1A H12 S00179A S00175A OZXB 1 OZXB 2 S00182A OZXB 2L S01361A Apukoskettimien tekniset arvot: OA_ OBEA_ ja OZXK_ Suojausluokka IP 20 IP 20 Terminen nimellisvirta l th 16 A 10 A Kaapelikoko, maks. 2 x 2,5 mm 2 2 x 2,5 mm 2 Kaapelikoko, min. 0,5 mm 2 Eristysjännite 690 V 690 V Käyttövirta eri jännitteillä, (IEC ) AC V 6 A V 4 A V 4 A V 2 A - AC V - 8 A 240 V - 6 A V - 4 A V - 3 A 690 V - 2 A DC V - 1,1 A 250 V - 0,55 A 440 V - 0,31 A 500 V - 0,27 A 600 V - 0,2 A S00040A S01248A OA 2G11 OBEA _ OZXK Apukoskettimet turvakytkimille OT90A Turvakytkimille voidaan joko asentaa lisäapukoskettimia tai vaihtaa apukoskettimen toiseen kosketintoimintoon. Apukoskettimien maksimilukumäärä tilaustietotaulukossa. Sopii turva- Apu- Lajimerkki 2) SSTL kytkimelle kosketin 13 OBEA OT 90A...160_ 1 S OBEA 10 AU OT 90A...160_ 21 OBEA A OBEA 01 AU OT 200_...315_ OZXK OT 400_ _ 2S+2A OZXK OT 200_...315_ OZXK OT 400_ _ 2S OZXK OT 200_...315_ OZXK OT 400_ _ 4S OZXK S00182A OZXB 2L, 7L S00186A OZXL 1 OZXB 3, 5 S00188A OZXB 4, 6 S00738A OZXT 1 Liittimet Al- ja Cu-kaapeleille, turvakytkimiin liitettävät kaapelit Kaapelin koko [mm 2 ] Lajimerkki SSTL Al/Cu OZXB Al/Cu OZXL Al/Cu OZXL2 Turvakytkimiin liitettävät kaapelit (Katso taulukko sivulla 34.) Kaapelin koko [mm 2 ] Lajimerkki SSTL Al/Cu OZXB 2L OZXB 2L/ Al/Cu OZXB OZXB 3/ x(70 185) Al/Cu OZXB OZXB 4/ Al/Cu OZXB OZXB 5/ x( ) Al/Cu OZXB OZXB 6/ Al/ OZXT Cu, maks. I n = 63A OZXT 1/

54 100 S00996 SafeLine Turvakytkimet Lisävarusteet B- ja C-laipat teräslevykoteloiduille turvakytkimille Sopiva kaapeli- Sopii laippa- Lajimerkki SSTL koko ø / [mm] aukkoon B KIM x( ) B KIM KIG KIG C KIG x( ) C KIG S00997 S00993 OEZXC 0 KIM-13-1 KIG-1 KIG KIG S01264A Peitelaippa, C-laippa-aukkoon Tarvikepakkaus sisältää laipan kiinnitystarvikkeet: ruuvit, mutterit ja tiivisteen, joka on pursotettuna laippoihin. Sopii kaapeliläpivienti- Lajimerkki SSTL päädylle OEZXP C OEZXC S01395A Turvakytkimiin liitettävät kaapelit sekä tarvittavat liittimet, kiskot ja muut lisävarusteet Kaapelikoko [mm_] Syöttökaapeli Al Metallikoteloitu turvakytkin (3-napainen) Lisätarvikkeet (syöttöpuolelle) Rinnakkaisten kaapeleiden Kaapelointi ylä-ja alakautta Kaapelointi alakautta Kaapelointi ylä-ja alakautta Kaapelointi alakautta lukumäärä Pulttipakkaupakkaus Pultti- Kisko Liitin Kisko Liitin 1x(16 50) OT_75_, OT_90_ OZXT 1 (max 80A) 1x(16 50) OT 90E_ OZXT 1 (max 80A) 1x(10 70) OT_75_, OT_90_ OZXL 1+OTS 125T3P 1x(10 70) OT 90E_ OZXL 1+OTS 125T3P 1x(10 70) OT 90A_, OT 125_ OT 90A_, OT 125_, OT 160_ OZXL 2 OZXB 1L 2x(10 70) OT 200_ OT 125_, OT 160_, OT 200_ OZXE 20 2xOZXB 1 OZXE 20 2xOZXB 1 1x(25 120) OT 90A_OT 90A_ OZXB 2 OZXB 2 1x(25 120) OT 125_OT 125_ OZXB 2 OZXB 2 1x(25 120) OT 160_, OT 200_ OT 160_, OT 200_ OZXB 2 OZXB 2 2x(25 120) OT 160_OT 90A_, OT 125_, 2xOZXB 2xOZXB 2 OT 160_ OZXE 21 2 OZXE 21 2x(25 120) OT 200_, OT 250_, OT 315_ OT 200_, OT 250_, OT 315_ OZXE 21 2xOZXB 2 OZXE 21 2xOZXB 2 2x(25 120) OT 200_, OT 250_, OT 315_ OT 200_, OT 250_, OT 315_ OZXE 21 2xOZXB 2L OZXE 1 OZXE 21 2xOZXB 2L OZXE 1 1x(70 185) OT 250_, OT 315_ OT 250_, OT 315_ OZXB 3 OZXB 3 1x(70 185) OT 400_, OT 630_ OT 400_, OT 630_ OZXB 3 OZXB 3 2x(70 185) OT 250_, OT 315_ OZXB 4 2x(70 185) OT 400_, OT 630_ OT 630_OZXB 4 OZXB 4 1x( ) OT 400_, OT 630_ OT 400_, OT 630_ OZXB 5 OZXB 5 2x( ) OT 400_, OT 630_ OT 630_OZXB 6 OZXB 6 2x( ) OT 1000_OT 1000_ 2xOZXB 2xOZXB 5 5 3x( ) OT 630_OZXE 19 OZXB 5+OZXB 6 3x( ) OT 1000_OT 1000_ OZXB 5+OZXB 6 OZXB 5+OZXB 6 4x( ) OT 1000_OT 1000_ 2xOZXB 6 2xOZXB 6 5x( ) OT 1000_ OZXE 19 2xOZXB 6+OZXB 5 SafeLine Turvakytkimet Lisävarusteet ja kaapelointi 1) Nimellinen käyttövirta maks. 63A OZXT 1 liittimellä. 2) OEZXX 6 kiskopakkaus voidaan jättää pois käytettäessä maks 70 mm:n kaapelia ) OEZXX 6 sisältyy teräslevykoteloitujen turvakytkimien toimitukseen syöttöpuolen kaapeleille. 4) OEZXX 6 sisältyy toimitukseen syöttöpuolen kaapeleille. 5) Vain teräskoteloisuille kytkimille. 6) OEZXX 6 kiskopakkaus voidaan jättää pois. 7) Näissä käytettävä lisäksi kosketussuojaa OTS 125T3P (OTS 125T1P; neljänteen napaan).

55 I ON I ON I ON I NO I ON SafeLine EMC-turvakytkimet Tilaustiedot SafeLine EMC-turvakytkimet Tilaustiedot Muovikoteloidut EMC-turvakytkimet, 3-napaiset, IP 65 Teräslevykoteloidut turvakytkimet, harmaa kotelo, IP 65 S00696A OTE 16T_ OTE 25T_ OTE 36T_ S00692A OTE 75T_ OTE 90T_ Kaapeliläpiviennit ala- ja yläkautta Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukoskettimet oheisen taulukon mukaan, sekä PE-liittimen. Suurin moottoriteho/ Kaapelin Sis. Lajimerkki SSTL AC 23A läpivienti- apu- 230V 400V 500V 690V aihiot/ kosket- [kw] [kw] [kw] [kw] pääty timen Vääntimet lukittavissa O-asentoon kolmella riippulukolla Kierteelliset läpivientiaihiot, holkkitiivisteet tilattava erikseen. Voidaan käyttää vakiomallisia holkkitiivisteitä xM25+ 1S** OTE 16T3M M xM32+ 1S** OTE 25T3M M xM32+ 1S** OTE 36T3M M16 Laippa-aihiot, laipat tilattava erikseen. Voidaan käyttää vakiolaippoja I -laippa 1S** OTE 75T3B I -laippa 1S** OTE 90T3B Vääntimet lukittavissa O- ja I-asentoon kolmella riippulukolla Kierteelliset läpivientiaihiot, holkkitiivisteet tilattava erikseen. Voidaan käyttää vakiomallisia holkkitiivisteitä xM25+ 1S** OTE 16TL3M M xM32+ 1S** OTE 25TL3M M xM32+ 1S** OTE 36TL3M M16 Laippa-aihiot, laipat tilattava erikseen. Voidaan käyttää vakiolaippoja I -laippa 1S** OTE 75TL3B I -laippa 1S** OTE 90TL3B S01387A S01211A OTE 16T_ S01335A OTE 63T_ S00822A SafeLine SafeLine TURVAKYTKIN OTE 16ETMM_ Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukosketin 1 S, ja PE-liitin, kotelossa kaapelien läpivientiaihiot myös ohjauskaapelia varten. Holkkitiivisteet, ja laipat on tilattava erikseen. Kaapeliläpiviennit ylä- ja alakautta Suurin moottoriteho Kaapelien Sis. Lajimerkki SSTL 230V 400V 500V 690V läpivienti- apu- [kw] [kw] [kw] [kw] aihiot / pääty koskettimen 3-napainen valitsintyyppisellä vääntimellä x S** OT 16ETMM3TE x S** OT 25ETMM3TE x S** OT 36ETMM3TE 3-napainen pistoolityyppisellä vääntimellä x S** OT 63ETMM3TE Teräslevykoteloidut EMC-turvakytkimet 3-nap., IP 54 Kaapeliläpiviennit ala- ja yläkautta Toimitukseen sisältyvät musta väännin (I-O/ON-OFF), apukoskettimet oheisen taulukon mukaan sekä PE-liitin. IP 65 saatavana erikoistilauksesta. Sisältävät läpivientiaihiot. Holkkitiivisteet tilattava erikseen xø25+ 1S** OT 16 ETMM3T ø xø32+ 1S** OT 25 ETMM3T ø xø32+ 1S** OT 36 ETMM3T ø xø32+ 1S** OT 63 ETMM3T ø16 Sekä ylä- ja alapuolen päädyt ovat avoimet. Kaapeliläpivientipäädyt sekä laipat tilattava erikseen. Kaapeliläpivientipäätyjä käytetään myös turvakytkimen kiinnittämiseen. S01387A 1S = Häiriösuojatuissa turvakytkimissä on käytettävä häiriösuojattuja kaapeleita. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. Häiriösuojatuissa turvakytkimissä on käytettävä häiriösuojattuja kaapeleita. ** Maks. 2S+2A, voidaan vaihtaa toiseen kosketintoimintoon. 1S =

56 Al/Cu yleisliittimet Al/Cu yleisliittimet Yleiset liitinpakkaukset Yleiset liitinpakkaukset S00179A S00175A OZXB 1 S00177A OZXB 1L OZXB 2 S00182A OZXB 2L S00186A OZXB 3, Al / Cu - yleisliittimet Tietoja Lajimerkki SSTL Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB kiskolev. 12 mm Liitin, kuten yllä 1 kpl. OZXB 1/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB 1L pulttireikä 9 ø Liitin, kuten yllä 1 kpl. OZXB 1L/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB kiskolev. 20 mm Liitin, kuten yllä 1 kpl. OZXB 2/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB 2L pulttireikä 11 ø Liitin, kuten yllä 1 kpl. OZXB 2L/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB pulttireikä 12.5 ø Liitin, kuten yllä 1 kpl. OZXB 3/ Liitinpakk. 3 kpl 2x( ) mm 2 Al/Cu, OZXB pulttireikä 12.5 x18 Liitin, kuten yllä 1 kpl. OZXB 4/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB pulttireikä 13 ø Liitin, kuten yllä 1 kpl. OZXB 5/ Liitinpakk. 3 kpl 2x( ) mm 2 Al/Cu, OZXB pulttireikä 13 ø Liitin, kuten yllä 1 kpl. OZXB 6/ Liitinpakk. 3 kpl mm 2 Al/Cu OZXB Liitinpakk. 1 kpl mm 2 Al/Cu OZXB 8/ S00188A OZXB 6 S00182A OZXB 7L S01349A OZXT Al / Cu - yleisliittimet Tietoja Lajimerkki SSTL Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB kiskolev. 25 mm Liitin, kuten yllä 1 kpl. OZXB 7/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXB 7L pulttireikä 12.5 ø Liitin, kuten yllä 1 kpl. OZXB 7L/ Liitinpakk. 3 kpl mm 2 OZXT Cu/16 50 mm 2 Al, Nim. käyttövirta 80 A Liitin, kuten yllä 1 kpl. OZXT 1/ Liitinpakk. 3 kpl mm 2 Al/Cu, OZXT Liitin, kuten yllä 1 kpl. OZXT 2/ Liitinpakk. 3 kpl 2x(6 50) mm 2 Al/Cu, OZXT Liitin, kuten yllä 1 kpl. OZXT 3/ S00188A OZXB 4, S01806A OZXB

57 Al/Cu yleisliittimet Ohjauskojeet Compact range painikkeet S00214A S00194A OZXC 1 S00196A OZXC 2 S00211A S00198A OZXC 3/OZXC 5 S00200A Yleiset liitinpakkaukset Eristealustaiset Al / Cu liittimet Käytettäväksi N-, PE- tai siirtymäliittiminä. Voidaan asentaa DIN_kiskolle Tietoja Lajimerkki SSTL Liitin mm 2 Al/Cu, pultti M8 OZXC Liitin mm 2 Al/Cu, pultti M8 OZXC Liitin mm 2 Al/Cu, pulttireikä 12.5 ø OZXC Liitin 2x( )mm 2 Al/Cu, OZXC pulttireikä 12.5 x 18 Liitin mm 2 Al/Cu, pulttireikä 13 ø OZXC Liitin 2x( )mm 2 Al/Cu, OZXC pulttireikä 13 ø Liitin, 2 kpl mm 2 Al/Cu, OZXD sekä irroitettava välipohjan maadoituskisko PEN -liittimet käytettäväksi N+PE/PEN+G Voidaan asentaa DIN-kiskolle. Liitin mm 2 Al/Cu, pultti M8 OZXD Liitin mm 2 Al/Cu, pultti M8 OZXD Liitin mm 2 Al/Cu, pultti M10 OZXD Liitin 2x( )mm 2 Al/Cu, pultti M10 OZXD Liitin mm 2 Al/Cu, pultti M10 OZXD Liitin 2x( )mm 2 Al/Cu, pultti M10 OZXD Välilevyt liittimiä varten Välilevy /OZXC 1, OZXD 11 OZXS Välilevy /OZXC 2 OZXS Välilevy /OZXC 3, 4 OZXS Välilevy /OZXC 5,6 OZXS Kosketussuojat Al / Cu liittimille ( 3 kpl/pakk. ) Kosketussuoja (3 kpl)/ozxb 1,1L, OZXC 1 OZXB 1K Kosketussuoja (3 kpl)/ozxb 2,2L, OZXC 2 OZXB 2K Kosketussuoja (3 kpl)/ozxb 3,4, OZXC 3,4 OZXB 3K Kosketussuoja (3 kpl)/ozxb 5,6, OZXC 5,6 OZXB 4K Kosketussuoja (3 kpl)/ozxb 7,7L OZXB 5K Palautuva matala painike Painikkeet, IP 66 Matala painike, palautuva, ei-läpinäkyvä Tietoja Lajimerkki SSTL punainen, 1s koskettimella C P1 10R vihreä, 1s koskettimella C P1 10G keltainen, 1s koskettimella C P1 10Y sininen, 1s koskettimella C P1 10L valkoinen, 1s koskettimella C P1 10W musta, 1s koskettimella C P1 10B harmaa, 1s koskettimella C P1 10U punainen, 2s koskettimella C P1 10R vihreä, 2s koskettimella C P1 10G keltainen, 2s koskettimella C P1 10Y sininen, 2s koskettimella C P1 10L valkoinen, 2s koskettimella C P1 10W musta, 2s koskettimella C P1 10B harmaa, 2s koskettimella C P1 10U punainen, 1a koskettimella C P1 10R vihreä, 1a koskettimella C P1 10G keltainen, 1a koskettimella C P1 10Y sininen, 1a koskettimella C P1 10L valkoinen, 1a koskettimella C P1 10W musta, 1a koskettimella C P1 10B harmaa, 1a koskettimella C P1 10U punainen, 2a koskettimella C P1 10R vihreä, 2a koskettimella C P1 10G keltainen, 2a koskettimella C P1 10Y sininen, 2a koskettimella C P1 10L valkoinen, 2a koskettimella C P1 10W musta, 2a koskettimella C P1 10B harmaa, 2a koskettimella C P1 10U punainen, 1s+1a koskettimella C P1 10R vihreä, 1s+1a koskettimella C P1 10G keltainen, 1s+1a koskettimella C P1 10Y sininen, 1s+1a koskettimella C P1 10L valkoinen, 1s+1a koskettimella C P1 10W musta, 1s+1a koskettimella C P1 10B harmaa, 1s+1a koskettimella C P1 10U S00227A OZXC 4/OZXC 6 OZXD 11 S00228A OZXD_ OZXB 1K

58 Ohjauskojeet Compact range painikkeet Ohjauskojeet Compact range painikkeet Matala painike, ei-palautuva, ei-läpinäkyvä Tietoja Lajimerkki SSTL Korkea painike, palautuva, ei-läpinäkyvä Ei-palautuva matala painike punainen, 1s koskettimella C P2 10R vihreä, 1s koskettimella C P2 10G keltainen, 1s koskettimella C P2 10Y sininen, 1s koskettimella C P2 10L valkoinen, 1s koskettimella C P2 10W musta, 1s koskettimella C P2 10B harmaa, 1s koskettimella C P2 10U punainen, 2s koskettimella C P2 10R vihreä, 2s koskettimella C P2 10G keltainen, 2s koskettimella C P2 10Y sininen, 2s koskettimella C P2 10L valkoinen, 2s koskettimella C P2 10W musta, 2s koskettimella C P2 10B harmaa, 2s koskettimella C P2 10U punainen, 1a koskettimella C P2 10R vihreä, 1a koskettimella C P2 10G keltainen, 1a koskettimella C P2 10Y sininen, 1a koskettimella C P2 10L valkoinen, 1a koskettimella C P2 10W musta, 1a koskettimella C P2 10B harmaa, 1a koskettimella C P2 10U punainen, 2a koskettimella C P2 10R vihreä, 2a koskettimella C P2 10G keltainen, 2a koskettimella C P2 10Y sininen, 2a koskettimella C P2 10L valkoinen, 2a koskettimella C P2 10W musta, 2a koskettimella C P2 10B harmaa, 2a koskettimella C P2 10U punainen, 1s+1a koskettimella C P2 10R vihreä, 1s+1a koskettimella C P2 10G keltainen, 1s+1a koskettimella C P2 10Y sininen, 1s+1a koskettimella C P2 10L valkoinen, 1s+1a koskettimella C P2 10W musta, 1s+1a koskettimella C P2 10B harmaa, 1s+1a koskettimella C P2 10U Palautuva korkea painike Tietoja Lajimerkki SSTL punainen, 1s koskettimella C P3 10R vihreä, 1s koskettimella C P3 10G keltainen, 1s koskettimella C P3 10Y sininen, 1s koskettimella C P3 10L valkoinen, 1s koskettimella C P3 10W musta, 1s koskettimella C P3 10B harmaa, 1s koskettimella C P3 10U punainen, 2s koskettimella C P3 10R vihreä, 2s koskettimella C P3 10G keltainen, 2s koskettimella C P3 10Y sininen, 2s koskettimella C P3 10L valkoinen, 2s koskettimella C P3 10W musta, 2s koskettimella C P3 10B harmaa, 2s koskettimella C P3 10U punainen, 1a koskettimella C P3 10R vihreä, 1a koskettimella C P3 10G keltainen, 1a koskettimella C P3 10Y sininen, 1a koskettimella C P3 10L valkoinen, 1a koskettimella C P3 10W musta, 1a koskettimella C P3 10B harmaa, 1a koskettimella C P3 10U punainen, 2a koskettimella C P3 10R vihreä, 2a koskettimella C P3 10G keltainen, 2a koskettimella C P3 10Y sininen, 2a koskettimella C P3 10L valkoinen, 2a koskettimella C P3 10W musta, 2a koskettimella C P3 10B harmaa, 2a koskettimella C P3 10U punainen, 1s+1a koskettimella C P3 10R vihreä, 1s+1a koskettimella C P3 10G keltainen, 1s+1a koskettimella C P3 10Y sininen, 1s+1a koskettimella C P3 10L valkoinen, 1s+1a koskettimella C P3 10W musta, 1s+1a koskettimella C P3 10B harmaa, 1s+1a koskettimella C P3 10U

59 Ohjauskojeet Compact range painikkeet Ohjauskojeet Compact range valintakytkimet Ei-palautuva korkea painike Korkea painike, ei-palautuva, ei-läpinäkyvä Tietoja Lajimerkki SSTL punainen, 1s koskettimella C P4 10R vihreä, 1s koskettimella C P4 10G keltainen, 1s koskettimella C P4 10Y sininen, 1s koskettimella C P4 10L valkoinen, 1s koskettimella C P4 10W musta, 1s koskettimella C P4 10B harmaa, 1s koskettimella C P4 10U punainen, 2s koskettimella C P4 10R vihreä, 2s koskettimella C P4 10G keltainen, 2s koskettimella C P4 10Y sininen, 2s koskettimella C P4 10L valkoinen, 2s koskettimella C P4 10W musta, 2s koskettimella C P4 10B harmaa, 2s koskettimella C P4 10U punainen, 1a koskettimella C P4 10R vihreä, 1a koskettimella C P4 10G keltainen, 1a koskettimella C P4 10Y sininen, 1a koskettimella C P4 10L valkoinen, 1a koskettimella C P4 10W musta, 1a koskettimella C P4 10B harmaa, 1a koskettimella C P4 10U punainen, 2a koskettimella C P4 10R vihreä, 2a koskettimella C P4 10G keltainen, 2a koskettimella C P4 10Y sininen, 2a koskettimella C P4 10L valkoinen, 2a koskettimella C P4 10W musta, 2a koskettimella C P4 10B harmaa, 2a koskettimella C P4 10U punainen, 1s+1a koskettimella C P4 10R vihreä, 1s+1a koskettimella C P4 10G keltainen, 1s+1a koskettimella C P4 10Y sininen, 1s+1a koskettimella C P4 10L valkoinen, 1s+1a koskettimella C P4 10W musta, 1s+1a koskettimella C P4 10B harmaa, 1s+1a koskettimella C P4 10U Matala painike, palautuva, ei-läpinäkyvä valkoinen / musta I,1s koskettimella C P11 10W valkoinen / musta II,1s koskettimella C P12 10W Korkea painike, ei-palautuva, ei-läpinäkyvä musta / valkoinen 0, 1a koskettimella C P33 10B Ei-palautuva Ei-palautuva Valintakytkin, IP 66 2-as, asennot B ja C, ei-palautuva Tietoja Lajimerkki SSTL punainen, 1s koskettimella C 2SS1 10R musta, 1s koskettimella C 2SS1 10B harmaa, 1s koskettimella C 2SS1 10U punainen, 2s koskettimella C 2SS1 10R musta, 2s koskettimella C 2SS1 10B harmaa, 2s koskettimella C 2SS1 10U punainen, 1a koskettimella C 2SS1 10R musta, 1a koskettimella C 2SS1 10B harmaa, 1a koskettimella C 2SS1 10U punainen, 2a koskettimella C 2SS1 10R musta, 2a koskettimella C 2SS1 10B harmaa, 2a koskettimella C 2SS1 10U punainen, 1s+1a koskettimella C 2SS1 10R musta, 1s+1a koskettimella C 2SS1 10B harmaa, 1s+1a koskettimella C 2SS1 10U as, asennot A ja C, ei-palautuva punainen, 1s koskettimella C 2SS2 10R musta, 1s koskettimella C 2SS2 10B harmaa, 1s koskettimella C 2SS2 10U punainen, 2s koskettimella C 2SS2 10R musta, 2s koskettimella C 2SS2 10B harmaa, 2s koskettimella C 2SS2 10U punainen, 1a koskettimella C 2SS2 10R musta, 1a koskettimella C 2SS2 10B harmaa, 1a koskettimella C 2SS2 10U punainen, 2a koskettimella C 2SS2 10R musta, 2a koskettimella C 2SS2 10B harmaa, 2a koskettimella C 2SS2 10U punainen, 1s+1a koskettimella C 2SS2 10R musta, 1s+1a koskettimella C 2SS2 10B harmaa, 1s+1a koskettimella C 2SS2 10U Ei-palautuva matala painike

60 Ohjauskojeet Compact range valintakytkimet Ohjauskojeet Compact range valintakytkimet ja merkkilamput 2-as, palautuva C:stä B:hen Tietoja Lajimerkki SSTL 3-as, asennot A, B ja C, palautuva C:stä B:hen Palautuva Ei-palautuva Palautuva punainen, 1s koskettimella C 2SS3 10R musta, 1s koskettimella C 2SS3 10B harmaa, 1s koskettimella C 2SS3 10U punainen, 2s koskettimella C 2SS3 10R musta, 2s koskettimella C 2SS3 10B harmaa, 2s koskettimella C 2SS3 10U punainen, 1a koskettimella C 2SS3 10R musta, 1a koskettimella C 2SS3 10B harmaa, 1a koskettimella C 2SS3 10U punainen, 2a koskettimella C 2SS3 10R musta, 2a koskettimella C 2SS3 10B harmaa, 2a koskettimella C 2SS3 10U punainen, 1s+1a koskettimella C 2SS3 10R musta, 1s+1a koskettimella C 2SS3 10B harmaa, 1s+1a koskettimella C 2SS3 10U as, asennot A, B ja C, ei-palautuva punainen, 2s koskettimella C 3SS1 10R musta, 2s koskettimella C 3SS1 10B harmaa, 2s koskettimella C 3SS1 10U punainen, 2a koskettimella C 3SS1 10R musta, 2a koskettimella C 3SS1 10B harmaa, 2a koskettimella C 3SS1 10U punainen, 1s+1a koskettimella C 3SS1 10R musta, 1s+1a koskettimella C 3SS1 10B harmaa, 1s+1a koskettimella C 3SS1 10U as, palautuva A:sta B:hen ja C:stä B:hen punainen, 2s koskettimella C 3SS2 10R musta, 2s koskettimella C 3SS2 10B harmaa, 2s koskettimella C 3SS2 10U punainen, 2a koskettimella C 3SS2 10R musta, 2a koskettimella C 3SS2 10B harmaa, 2a koskettimella C 3SS2 10U punainen, 1s+1a koskettimella C 3SS2 10R musta, 1s+1a koskettimella C 3SS2 10B harmaa, 1s+1a koskettimella C 3SS2 10U Palautuva Palautuva Merkkilamppu Summeri Tietoja Lajimerkki SSTL punainen, 2s koskettimella C 3SS3 10R musta, 2s koskettimella C 3SS3 10B harmaa, 2s koskettimella C 3SS3 10U punainen, 2a koskettimella C 3SS3 10R musta, 2a koskettimella C 3SS3 10B harmaa, 2a koskettimella C 3SS3 10U punainen, 1s+1a koskettimella C 3SS3 10R musta, 1s+1a koskettimella C 3SS3 10B harmaa, 1s+1a koskettimella C 3SS3 10U as, asennot A, B ja C, palautuva A:stä B:hen punainen, 2s koskettimella C 3SS7 10R musta, 2s koskettimella C 3SS7 10B harmaa, 2s koskettimella C 3SS7 10U punainen, 2a koskettimella C 3SS7 10R musta, 2a koskettimella C 3SS7 10B harmaa, 2a koskettimella C 3SS7 10U punainen, 1s+1a koskettimella C 3SS7 10R musta, 1s+1a koskettimella C 3SS7 10B harmaa, 1s+1a koskettimella C 3SS7 10U Merkkilamppukalusteet, merkkilamput ja summeri Merkkilamppukaluste (Lamppu tai LED tilataan erikseen.) punainen K L1-100R vihreä K L1-100G keltainen K L1-100Y sininen K L1-100L valkoinen K L1-100W kirkas K L1-100C Merkkilamppu, suora syöttö, maks. 240V, 3 W (Lamppu tai LED tilataan erikseen.) punainen C L-100R vihreä C L-100G keltainen C L-100Y sininen C L-100L valkoinen C L-100W kirkas C L-100C Summeri, 24 VDC, 22mm K B

61 Ohjauskojeet Lamppulohkot ja pidikkeet Ohjauskojeet Kalustetut kotelot KLB_ KCBH_ Lamppulohko, oviasennukseen Tietoja Lajimerkki SSTL 230V AC/DC syöttö K LB V AC syöttö K LB V AC syöttö K LB pidikkeellä, max. 230VAC/DC syöttö K CBH pidikkeellä, 115V AC syöttö K CBH pidikkeellä, 230V AC syöttö K CBH Pidike kolmelle lohkolle K CBH Integroidut LED -merkkilamput Nimellis- Nimellis- Väri Lumi- Lajimerkki SSTL jännite virta nanssi V (ma) (mcd) Virtalaji DC 12 1) 30 punainen 60 CL-501R ) 15 vihreä 126 CL-501G ) 30 keltainen ) 30 sininen 22 CL-501L ) 30 valkoinen 88 CL-501W Virtalaji AC/DC punainen 60 CL-502R vihreä 126 CL-502G keltainen 60 CL-502Y sininen 22 CL-502L valkoinen 88 CL-502W Virtalaji AC punainen 60 CL-523R vihreä 126 CL-523G keltainen 60 CL-523Y sininen 22 CL-523L valkoinen 88 CL-523W Kalustetut kotelot Kalustetut kotelot Painonappikotelot Tietoja Lajimerkki SSTL vihreä I, muovi 1SFA R punainen 0, muovi 1SFA R Hätä-seis kotelo 40 mm punainen sienipainike, 1SFA R A kosketinlohko, hätäseis-kilpi, harm./musta kotelo, (vanha malli) 40 mm punainen hätä-seis-painike, 1SFA R A kosketinlohkoa, Emergency Stop-kilpi, harm./musta kotelo Painonappikotelot I-0, muovi 1SFA R I-I, muovi 1SFA R I-I, muovi 1SFA R I-0-II, muovi 1SFA R punainen sienipainike, 1SFA R kelt./musta muovi Tyhjät kotelot Lasikuituvahvikk. muovi 1-paikk., harmaa/musta SK AA paikk., keltainen/musta SK DA paikk., harmaa/musta SK AA paikk., harmaa/musta SK AA paikk., harmaa/musta SK AA paikk., harmaa/musta SK AA Metallia 1-paikk., harmaa SK AA paikk., harmaa SK AA paikk., harmaa SK AA paikk., harmaa SK AA paikk., harmaa SK AA

62 Ohjauskojeet Tarvikkeet koteloasennukseen Ohjauskojeet Tarvikkeet koteloasennukseen Tarvikkeet koteloasennukseen Tietoja Lajimerkki SSTL Kosketinlohko, 1S, pohja as. KCB-10B Kosketinlohko, 1A, pohja as. KCB-01B Ohjainpala SK Lamppulohko, maks. 230V, 2W KLB-1B Lamppulohko, KLB-2B V AC syöttöjännite, maks. 60V, 1,2W Lamppulohko, KLB-3B V AC syöttöjännite, 130V, 2W Suojaholkki Aluslaatta, pohja-asennuksiin SK hätäseis-painikkeiden kanssa Maadoitusruuvi SK A Aluslaatta, pohja-asennuksiin 1SFA R hätäseis-painikkeiden kanssa Lukitussuoja, kosketinlohkojen SK D lukitukseen muovikoteloissa Sovitinrengas, muovikoteloissa, SK joissa ei käytetä kilpeä, paksuus 1mm Sulkutulppa, musta, muovia SK B Peitelaippa SK AA Läpivientilaippa, SK AD kaksi kierteistä reikää, rei än halkaisija 50 mm Läpivientilaippa, SK AE kolme kierteistä reikää, rei än halkaisija 38 mm Läpivientilaippa, SK AF neljä kierteistä reikää, rei än halkaisija 30 mm Tiivistekansi SK Tekstikuvut Tietoja Lajimerkki SSTL I, matala painike 1SFA R II, matala painike 1SFA R , matala painike 1SFA R I, korkea painike 1SFA R II, korkea painike 1SFA R , korkea painike 1SFA R I, merkkilamppu 1SFA R II, merkkilamppu 1SFA R , merkkilamppu 1SFA R , punainen, matala painin 1SFA R , punainen, korkea painin 1SFA R I, vihreä, matala painin 1SFA R II, vihreä, matala painin 1SFA R , musta, matala painin 1SFA R I, musta, matala painin 1SFA R II, musta, matala painin 1SFA R

63 Ohjauskojeet Merkkilamput, LED:it, hohtolamput ja muuntajat Ohjauskojeet Muuntajat ja kilvet Merkkilamput, LED:it ja hohtolamput Tietoja Lajimerkki SSTL BA9s, 6V BA9s, 12V BA9s, 24V BA9s, 30V BA9s, 48V BA9s, 60V BA9s, 110V BA9s, 130V Hohtolamppu, BA9s, 220VAC LED, BA9s, 24VDC/DC, punainen 1SFA R LED, BA9s, 24VDC/DC, vihreä 1SFA R LED, BA9s, 24VDC/DC, keltainen 1SFA R LED, BA9s, 24VDC/DC, sininen 1SFA R LED, BA9s, 24VDC/DC, valkoinen 1SFA R LED, BA9s, VAC, punainen 1SFA R LED, BA9s, VAC, vihreä 1SFA R LED, BA9s, VAC, keltainen 1SFA R LED, BA9s, VAC, sininen 1SFA R LED, BA9s, VAC, valkoinen 1SFA R LED, BA9s, 230VAC, punainen 1SFA R LED, BA9s, 230VAC, vihreä 1SFA R LED, BA9s, 230VAC, keltainen 1SFA R LED, BA9s, 230VAC, sininen 1SFA R LED, BA9s, 230VAC, valkoinen 1SFA R Välähtävä LED, BA9s, V, punainen Välähtävä LED, BA9s, 24 V, vihreä Välähtävä LED, BA9s, V, keltainen Lampunvaihtotyökalu Muuntajat Lampunpidikkeellä, BA9s kanta /6V 1SFA R /6V 1SFA R /6V 1SFA R /6V 1SFA R /6V 1SFA R /24V 1SFA R /24V 1SFA R /24V 1SFA R /24V 1SFA R I I - O - II Muuntajat Lamppulohkoilla varustettuihin ohjaimiin Tietoja Lajimerkki SSTL /6V 1SFA R /6V 1SFA R /6V 1SFA R /6V 1SFA R /6V 1SFA R /24V 1SFA R /24V 1SFA R /24V 1SFA R /24V 1SFA R Kilvet Kilpiaihio, H=39 mm SK Kilpiaihio, H=44,5 mm SK EMERGENCY STOP SK HÄTÄSEIS-NÖDSTOPP SK O SK I SK II SK HAND-AUTO SK O-I SK I-II SK HAND-O-AUTO SK I-O-II SK AUKI SK HÄTÄSEIS SK KIINNI SK KÄYNTIIN SK SEIS SK Tekstilevy SK Tekstilevynpidin, harmaa SK Tekstilevynpidin, musta SK Tekstilevy O/I SK Kilpi SK Kilpi SK

64 Ohjauskojeet Kuittauspainikkeet lisätarvikkeineen Nokkakytkimet Kuittauspainikkeet Tietoja Lajimerkki SSTL ilman vartta, matala painike, K PR1-101L musta muovinen kaulus, sininen / valkoinen R-kirjain ilman vartta, matala painike, K PR1-101W musta muovinen kaulus, valkoinen / musta R-kirjain ilman vartta, matala painike, K PR1-104B musta muovinen kaulus, musta / valkoinen RESET varrella, matala painike, K PR3-101L musta muovinen kaulus, sininen / valkoinen R-kirjain varrella, matala painike, K PR3-101W musta muovinen kaulus, valkoinen / musta R-kirjain varrella, matala painike, K PR3-104B muovinen kaulus, musta / valkoinen RESET Jatkovarsi, mutterilla, KA kpl pakkauskoko Liitinjousi, metallia, KA kpl pakkauskoko ON_, ovikiinnitys ON_M, DIN-kisko kiinnitys ONA1_ 1 ONA01_ 1 ONA02_ 1 ONA03_ ONSEA10 ONSE158_ A O K Nokkakytkimet Auki - Kiinni -kytkimet Kuvaus Lajimerkki SSTL 0-1 kytkin, 1-nap., ovikiinnitys ONA01PB kytkin, 1-nap., DIN-kisko kiinn., ONA01M moduuli 45 mm 0-1 kytkin, 2-nap., ovikiinnitys ONA02PB kytkin, 2-nap., DIN-kisko kiinn., ONA02M moduuli 45 mm 0-1 kytkin, 3-nap., ovikiinnitys ONA03PB kytkin, 3-nap., DIN-kisko kiinn., ONA03M moduuli 45 mm START -kytkimet 0-1-START, 1-nap, ovikiinnitys ONSEA10PB START, 1-nap, DIN-kisko kiinn., ONSEA10M moduuli 45 mm Pumpun käynnistyskytkimet 0-1 kytkin, 1-nap., ovikiinnitys, ONSE158PB pumpun käynnistyskytkin 0-1 kytkin, 1-nap., DIN-kisko kinn., ONSE158M mod. 45 mm, pumpun käynn.kytkin Vaihtokytkimet ovikiinnityksellä A-0-K kytkin, 1-nap. ONU1PB/A-0-K K-0-A kytkin, 1-nap. ONU1PB/K-0-A A-0-K kytkin, 2-nap. ONU2PB/A-0-K K-0-A kytkin, 2-nap. ONU2PB/K-0-A A-0-K kytkin, 3-nap. ONU3PB/A-0-K K-0-A kytkin, 3-nap. ONU3PB/K-0-A Vaihtokytkimet DIN-kiskokiinnityksellä, moduuli 45 mm A-0-K kytkin, 1-nap. ONU1M/A-0-K K-0-A kytkin, 1-nap. ONU1M/K-0-A A-0-K kytkin, 2-nap. ONU2M/A-0-K K-0-A kytkin, 2-nap. ONU2M/K-0-A A-0-K kytkin, 3-nap. ONU3M/A-0-K K-0-A kytkin, 3-nap. ONU3M/K-0-A A O K ONU1_/A-O-K O K A K O A ONU2_/K-O-A A O A O K K ONU3_/A-O-K

65 O O I I Nokkakytkimet Koteloidut nokkakytkimet Nokkakytkimet Koteloidut nokkakytkimet, IP 65 ON_, ovikiinnitys ON_M, DIN-kiskokiinnitys O_V30_ ONPB1 Kuvaus Lajimerkki SSTL Ilmastointikytkimet A-0-1/2-1/1 kytkin, 2-nap., ONST301PB ovikiinnitys A-0-1/2-1/1 kytkin, 2-nap., ONST301M DIN-kisko kiinn., mod. 45 mm, Volttimittarikytkimet Etulevyn kaiverrus: L1-L2, L2-L3, L1-L2, 0, L1-N, L2-N, L3-N 3 pää- ja 3 vaihejänn. 0-as. Ovikiinnitys ONV30PB DIN-kisko kiinnitys, mod. 45 mm ONV30M Lisävarusteet Väännin etulevyllä, ilman kaiverrusta Musta, ON_ ovikiinn. ONPB Harmaa, ON_ moduuli, DIN-kisko kiinnitys ONPG Etulevy, ilman kaiverrusta Hopea, ON_ ovikiinn. ONF Hopea, ON_ moduuli, DIN-kisko kiinnitys ONFM ONA_EPB ONA_EKB Kuvaus Lajimerkki SSTL Auki - Kiinni -kytkimet O-1 kytkin, 1-nap, kot. ONA1EPB X120X60 mm, ylh. ja alh. 2XM20, sis. 2 kpl kalvotiiv., O-1 kytkin, 2-nap, ONA2EPB ylh. ja alh. 2XM20, sis. 2 kpl kalvotiiv. kot. 85X120X60 mm, O-1 kytkin, 3-nap, ONA3EPB ylh. ja alh. 2XM20, sis. 2 kpl kalvotiiv. kot. 85X120X60 mm O-1 kytkin, 4-nap, kot. 85X120X60 mm, ONA4EPB ylh. ja alh. 2XM20, sis. 2 kpl kalvotiiv. Avainkytkin O-1 kytkin, 3-nap, kot. ONA3EKB X140X80 mm, ylh. ja alh. aihioreikä 2XM25 Vaihtokytkin I - O - 2 vaihtokytkin, 1-nap, sis. 2 kpl kalvotiiv. ONU1EPB kot. 85X120X60 mm, ylh. ja alh. 2XM20 Suunnanvaihtokytkin I - O - 2 suunnanvaihtokytkin, 3-nap, ONW3EPB kot. 85X120X60 mm, ylh. ja alh. 2XM20, sis. 2 kpl kalvotiiv. Tähti-kolmiokytkin ONF101 O - Y - kolmio kytkin, kot. 100X140X80 mm, ONSDEPB ylh. ja alh. aihioreikä 2XM25 Ilmastointikytkin A - O - 1/2-1 kytkin, 2-nap, sis. 2 kpl kalvotiiv. ONST301EPB kot. 85X120X60 mm, ylh. ja alh. 2XM20, Tyhjä kotelo nokkakytkimille omatarveasennusta varten maks. ON-kytkinkoko: 4 kennoa - 8 kosketinta OTCK0M ,5 mm kansiaukko, sopii ON_PB nokkakytkimille

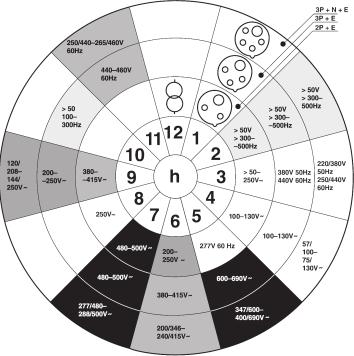

66 Pistokytkimet Pistokytkimet Joustava ja kupera kalvotiiviste Erinomainen pito Vankka ja ergonominen ulkokuori Kalibroidut koskettimet Peukalokahva Sisä- ja ulkopuolinen vedonpoistin Vankka PBT runko - erinomainen iskunkestävyys Kaikki kosketinhylsyt kalibroitu siten, että syntyy tasainen kosketuspaine Helppo asentaa Suora pääsy kaapelitiivisteelle Saranoitu vedonpoistin 1. Helppo käyttää Väännä ja lukitse mekanismi Itsepuhdistuvat kosketuspinnat Kalibroidut koskettimet - vähemmällä voimalla oikea kosketuspaine. Ergonominen muotoilu - erinomainen pito. Kannessa peukalokahva helppoa avaamista varten. 2. Nopea asentaa Väännä ja lukitse kuorimekanismi - nopea pääsy johdotuksiin, koska kuoressa ei ole ruuvikiinnitystä. Joustava kaapeliläpivienti - turvallinen tiiveys kaikenkokoisille kaapeleille. Saranoitu vedonpoistin - helppo pääsy liittimille. Kytkentäruuvit sijoitettu samansuuntaisesti - nopea johdotus. 3. Elinikä Kalibroidut kosketinhylsyt ja liitinruuvit messingistä - ei galvaanista korroosiota. Itsepuhdistuvat kosketinpinnat - minimaalinen ylikuumenemisriski. Vankka rakenne - pitkä käyttöikä. Helppo avata Uudet ABB:n pistokytkimet ovat entistä helpompia avata ja sulkea kierrä ja lukitse -toiminnan ansiosta. Pistotulppa toimitetaan lukitsemattomana ja voidaan siksi avata ilman erillisiä työkaluja. Ulkopuoliset ruuvit ja kansijouset ruostumatonta terästä IEC kello l e = A U e = V Liittimissä 2 ruuvia varmistamassa luotettavan liitoksen Kosketinhylsyjen ja -tappien ohjain valmistettu vahvistetusta polyamidista Kosketinhylsyjen jouset tehty ruostumattomasta teräksestä Kaikki ruuvit löyhdytetty samansuuntaisesti 1. Laita ruuvimeisseli pistotulpan kantaosassa olevaan aukkoon. 2. Käännä ruuvimeisseliä oikealle kunnes se napsahtaa. 3. Käännä yläosaa Vedä osat erilleen

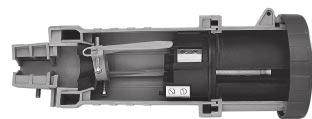

67 Pistokytkimet Pistokytkimet 3P+N+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistotulppa P P P IP67 Vesitiivis P6W P6W P6W P6W Jatkopistorasia C C C IP67 Vesitiivis C6W C6W C6W C6W Seinäpistorasia RS6 * RS6 * RS IP67 Vesitiivis RS6W RS6W RS6W RS6W * Mukana toimitetaan kumisuoja sekä kierteinen holkki. 3P+N+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Kojevastake seinäasennus BS6 * BS6 * BS IP67 Vesitiivis BS6W BS6W BS6W BS6W Seinäpistorasia jakorasialla RL RL RL IP67 Vesitiivis RL6W RL6W CUHV RL6W Pistorasia lukituksella MVS MVS MVS IP67 Vesitiivis MVS6W MVS6W MVS6W MVS6W * Mukana toimitetaan kumisuoja sekä kierteinen holkki

68 Pistokytkimet Pistokytkimet 3P+N+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistorasia lukituksella MHS MHS MHS IP67 Vesitiivis MHS6W MHS6W MHS6W Pistorasia lukituksella ja johdonsuojalla MPM MPM IP67 Vesitiivis MPM6W MPM6W Pistorasia, lukituksella ja vikavirtasuojalla, 30 ma MPR MPR IP67 Vesitiivis MPR6W MPR6W P+N+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistorasia lukituksella, kevytmetallikotelo MM MM MM MM Pistorasia johdonsuojalla RPM RPM IP67 Vesitiivis RPM6W RPM6W Pistorasia vikavirtasuojalla, 30 ma RPR RPR IP67 Vesitiivis RPR6W RPR6W

69 Pistokytkimet Pistokytkimet 3P+N+, V, 6 h Nimellis- Kpl/ Lajimerkki SSTL virta pakk. A Kojeistopistorasia suora, pieni laippa R Kojeistopistorasia suora RU RU RU IP67 Vesitiivis RU6W RU6W Kojeistopistorasia viisto, pieni laippa RAM RAM Kojeistopistorasia viisto RAU RAU RAU IP67 Vesitiivis RAU6W RAU6W RAU6W P+N+, V, 6 h Nimellis- Kpl/ Lajimerkki SSTL virta pakk. A Kojevastake kojeistoon B BU BU IP67 Vesitiivis BAU6W BAU6W BU6W BU6W Blokkeri 16 1 CLF Sopii kaikkiin pistotulppiin ja kojevastakkeisiin A. Vaihejärjestyksen koestin FP FP Vaihejärjestyksen vaihdin FV FV Pistotulppa sisäänrakennetulla vaihejärjestyksen vaihtimella CPEF CPEF Työmaakytkentärasia A A

70 Pistokytkimet Pistokytkimet 3P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistotulppa P P P IP67 Vesitiivis P6W P6W P6W P6W Jatkopistorasia C C C IP67 Vesitiivis C6W C6W C6W C6W Seinäpistorasia RS6 * RS6 * RS IP67 Vesitiivis RS6W RS6W RS6W RS6W * Mukana toimitetaan kumisuoja sekä kierteinen holkki. 3P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Kojevastake seinäasennus BS6 * BS6 * BS IP67 Vesitiivis BS6W BS6W BS6W BS6W * Mukana toimitetaan kumisuoja sekä kierteinen holkki. Seinäpistorasia jakorasialla RL RL RL IP67 Vesitiivis RL6W RL6W CUHV RL6W Pistorasia lukituksella MVS MVS IP67 Vesitiivis MVS6W MVS6W MVS6W

71 Pistokytkimet Pistokytkimet 3P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistorasia lukituksella MHS MHS MHS IP67 Vesitiivis MHS6W MHS6W MHS6W Pistorasia lukituksella ja johdonsuojalla MPM MPM IP67 Vesitiivis MPM6W MPM6W Pistorasia, lukituksella ja vikavirtasuojalla, 30 ma MPR MPR IP67 Vesitiivis MPR6W MPR6W Pistorasia lukituksella, kevytmetallikotelo MM MM MM MM Pistorasia johdonsuojalla RPM RPM IP67 Vesitiivis RPM6W RPM6W P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistorasia vikavirtasuojalla, 30 ma RPR RPR IP67 Vesitiivis RPR6W RPR6W Kojeistopistorasia suora, pieni laippa R Kojeistopistorasia suora RU RU RU IP67 Vesitiivis RU6W RU6W Kojeistopistorasia viisto, pieni laippa RAM RAM

72 Pistokytkimet Pistokytkimet 3P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Kojeistopistorasia, viisto RAU RAU RAU IP67 Vesitiivis RAU6W RAU6W RAU6W Kojevastake kojeistoon B BU BU IP67 Vesitiivis BAU6W BAU6W BU6W P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistotulppa P P P IP67 Vesitiivis P6W P6W P6W P6W Jatkopistorasia C C C IP67 Vesitiivis C6W C6W C6W C6W Seinäpistorasia RS6 * RS6 * RS IP67 Vesitiivis RS6W RS6W RS6W RS6W * Mukana toimitetaan kumisuoja sekä kierteinen holkki

73 Pistokytkimet Pistokytkimet 2P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Kojevastake seinäasennus BS6 * BS6 * BS IP67 Vesitiivis BS6W BS6W BS6W BS6W * Mukana toimitetaan kumisuoja sekä kierteinen holkki. Seinäpistorasia jakorasialla RL RL IP67 Vesitiivis RL6W RL6W CUHV RL6W Pistorasia lukituksella MVS MVS IP67 Vesitiivis MVS6W MVS6W MVS6W P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistorasia lukituksella MHS MHS MHS IP67 Vesitiivis MHS6W MHS6W MHS6W Pistorasia lukituksella ja johdonsuojalla MPM MPM IP67 Vesitiivis MPM6W MPM6W Pistorasia lukituksella ja vikavirtasuojalla, 30 ma MPR MPR IP67 Vesitiivis MPR6W MPR6W Pistorasia johdonsuojalla RPM RPM IP67 Vesitiivis RPM6W RPM6W

74 Pistokytkimet Pistokytkimet 2P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Pistorasia vikavirtasuojalla, 30 ma RPR RPR IP67 Vesitiivis RPR6W RPR6W Kojeistopistorasia suora, pieni laippa R Kojeistopistorasia suora RU RU RU IP67 Vesitiivis RU6W RU6W Kojeistopistorasia suora, pieni laippa RAM RAM P+, V, 6 h Nimellis- kpl/ Lajimerkki SSTL virta pakk. A Kojeistopistorasia viisto RAU RAU RAU IP67 Vesitiivis RAU6W RAU6W RAU6W Kojevastake kojeistoon B BU BU IP67 Vesitiivis BAU6W BAU6W BU6W BU6W

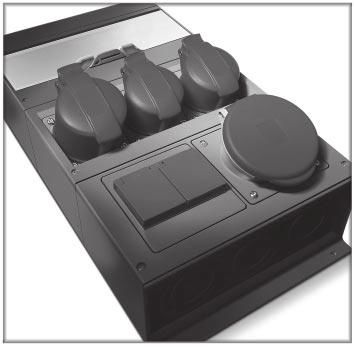

75 Modular Combi Nimellisjännitteet 230/400 V~ Modular Combi - muovikoteloitu Nimellisjännitteet 230/400 V~ Modular Combi järjestelmä koostuu koteloista, joissa on vaihdettavia pistorasioita, jotka on perinteisesti sijoitettu hajautetusti seinille. Modular Combi on edullinen järjestelmä, jossa on erityyppisiä pistorasioita, johdonsuojat ja vikavirtasuojat yhdessä paikassa. Modular Combi on erittäin helppo asentaa. Muotoilunsa ja teknisten ratkaisujen ansiosta se säästää aikaa ja rahaa. Modular Combi sarja koostuu kahdesta tuotelinjasta, muovikoteloidusta ja metallikoteloidusta. Koteloille tuodaan vain yksi syöttökaapeli ja ne voidaan kytkeä myös vanhaan olemassa olevaan 4- tai 5-johdin kaapeliin. Lisäksi pistorasiat voidaan helposti vaihtaa tulevaisuudessa tarpeen mukaan. Modular Combi voidaan helposti räätälöidä erikoistarpeiden mukaan. Kotelo: Suojausluokka: Mitat: Vankka kestomuovinen IP44, roiskevesitiivis Taulukon (seuraavalla sivulla) tai asiakkaan tilauksen mukainen Pistorasiat: Combi Plastic on suunniteltu erityyppisille yksivaiheisille normaaleille pistorasioille ja 3-vaiheisille pistorasioille 63A saakka. Mukana voi olla myös pistotulpan lukituksella varustettuja 3-vaiheisia pistorasioita. Kaapeliläpiviennit: 4 poislyötävää aihiota ylhäällä. Sopivat 2 x ø 40 mm ja 2 x ø 25 mm. Pohjassa 3 x ø 47 mm. Kaapelikoko: Peitekannet: 2 x 16 mm 2 Cu. Sopivat ketjutukseen. Johdonsuojille/ vikavirtasuojille, enintään 13 moduulia, 2 avointa ja loput rivistä aukotettavissa. DIN-kisko pohjassa liittimille ja johdonsuojille/vikavirtasuojille. Pohjasta nostettu kisko sallii johtojen vedon kiskon alle. Kansi on lukittavissa munalukolla

76 Modular Combi - muovikoteloitu Modular Combi - muovikoteloitu IP 44 Kestomuovi 16 A Pistorasia Vikavirta- Johdon- L x K x S Lajimerkki SSTL suoja suoja 30 ma 2x10A/16A x170x160 MP x16A,3P+N+, IEC x10A/16A - 1 N 250x300x160 MP16 / x16A,3P+N+, IEC N 2x10/16A On - 250x300x160 MPR x16A,3P+N+, IEC On 3 N 4x10/16A - 2x1 N 250x430x160 MP16/ x16A,3P+N+, IEC x3 N 4x10/16A On 2x1 N 250x430x160 MPR16/ x16A,3P+N+, IEC On 2x3 N Nimellisjännite 230/400 V~ MP16 MP16/1 MPR16 MP16/3 MPR16/3 32 A Pistorasia Vikavirta- Johdon- L x K x S Lajimerkki SSTL suoja suoja 30 ma 2x10/16A - 2x1 N 250x300x160 MP x32A,3P+N+, IEC N 1x10/16A - 1x1 N 250x300x160 MP32/ x32A,3P+N+, IEC x3 N 5x10/16A - 2x1 N 250x430x160 MP32/ x16A,3P+N+, IEC N 1x32A,3P+N+, IEC N 4x10/16A On 2x1 N 250x430x160 MPR x16A,3P+N+, IEC On 3 N 1x32A,3P+N+, IEC N MP32 MP32/1 MP32/2 MPR32 MP16 MP16/1 MPR16 MP16/3 MPR16/3 MP32 MP32/1 MP32/2 MPR

77 Modular Combi - muovikoteloitu Modular Combi - lukittavilla pistorasioilla Nimellisjännite 230/400 V~ IP 44 kestomuovinen 63 A Pistorasiat Vikavirta- Johdon- L x K x S Lajimerkki SSTL suoja suoja 30 ma 3x10/16A - 2x1 N 250x430x160 MP x16A,3P+N+, IEC N 1x32A,3P+N+, IEC N 1x63A,3P+N+, IEC x10/16A On 2x1 N 250x560x160 MPR x16A,3P+N+, IEC On 3 N 1x32A,3P+N+, IEC N 1x63A,3P+N+, IEC N 3x10/16A On 2x1 N 250x560x160 MPR63/ x16A,3P+N+, IEC On 3 N 1x32A,3P+N+, IEC On 3 N 1x63A,3P+N+, IEC On 3 N Nimellisjännite 230/400 V~ IP 44 kestomuovinen 32A Pistorasiat Vikavirta- Johdon L x K x S Lajimerkki SSTL suoja suoja 30 ma 1x10/16A - 1 N 250x430x160 MP32/SW x16A,3P+N+, IEC x3 N 1x32A,3P+N+, IEC * - 3 N 1x10/16A - 1 N 250x560x160 MP32/SW x16A,3P+N+, IEC N 2x16A,3P+N+, IEC * - 2x3 N 1x32A,3P+N+, IEC N * = Mekaaninen lukitus MP32/SW1 MP32/SW2 MP63 MPR63 MPR63/1 MP32/SW1 MP32/SW2 MP63 MPR63 MPR63/

78 Modular Combi - metallikoteloitu Modular Combi - metallikoteloitu Nimellisjännite 230/400 V~ IP 44 Alumiini / teräs 16 A Pistorasiat Vikavirta- Johdon- L x K x S Lajimerkki SSTL suoja suoja 30 ma 2x10A/16A - 1 N 250x314x172 M16/ x16A,3P+N+, IEC N 2x10/16A On 1 N 250x314x172 M16/2 JFB x16A,3P+N+, IEC On 3 N 148 Kotelo: Suojausluokka: Mitat: Alumiinia, etulevyt galvanoitua terästä IP44, roiskevesitiivis Taulukon (alla ja seuraavalla sivulla) tai asiakkaan tilauksen mukaan Pistorasiat: Combi Metal on suunniteltu erityyppisille yksivaiheisille normaaleille pistorasioille ja 3-vaiheisille pistorasioille 63A saakka. Mukana voi olla myös pistotulpan lukituksella varustettuja 3-vaiheisia pistorasioita. Kaapeliläpiviennit: C laipat ylhäällä ja alhaalla Kaapelikoko: Peitekannet: 2 x 16 mm 2 Cu. Sopii ketjutukseen Johdonsuojille/ vikavirtasuojille, enintään 12 moduulia/ rivi. DIN-kisko pohjassa liittimille ja johdonsuojille/vikavirtasuojille. Pohjasta nostettu kisko sallii johtojen vedon kiskon alle. Kansi on lukittavissa munalukolla. Nimellisjännite 230/400 V~ IP 44 Alumiini / teräs 32 A Pistorasiat Vikavirta- Johdon- L x K x S Lajimerkki SSTL suoja suoja 30 ma 4x10/16A - 1 N 250x574x179 M32/ x16A,3P+N+, IEC N 1x32A,3P+N+, IEC N 4x10/16A On 1 N 250x574x179 M32/2JFB x16A,3P+N+, IEC On 3 N 1x32A,3P+N+, IEC On 3 N 63 A Pistorasiat Vikavirta- Johdon- L x K x S Lajimerkki SSTL suoja suoja 30 ma 4x10/16A - 1 N 250x704x188 M63/ x16A,3P+N+, IEC N 1x32A,3P+N+, IEC N 1x63A,3P+N+, IEC N 4x10/16A On 1 N 250x704x188 M63/1JFB x16A,3P+N+, IEC On 3 N 1x32A,3P+N+, IEC On 3 N 1x63A,3P+N+, IEC On 3 N 149

79 Modular Combi - metallikoteloitu Pistorasiat ulkoasennukseen Pistorasiakotelot Alumiinikotelot M 16/1 M 16/2 JFB CWA_FI Kotelo tummanharmaa/alumiini, vakioväri CWA1FI Kotelo vihreä/alumiini CWA2FI Kotelo musta/alumiini CWA3FI Laippa CWF Laippa 2 koteloa, CWC kiinnitettäessä pylvääseen, al. valu Seinäkiinike, kuumasinkitty teräs CWC Kosketussuoja CWC5, peitelevy koteloon, CWC kuumasinkitty teräs M 16/1 M 32/2 JFB M 32/1 M 16/2 JFB M 63/1 M 32/2 JFB M 63/1 M 63/2 JFB M 32/1 M 63/2 JFB CWB 1 CWB 18 FI CWB 1-C Pistorasiamodulit alumiinikoteloon, 2XSCHUKO Ilman ajastinta CWB X16A CWB X16A,1X vikavirtas. CWB X16A,1X vikavirtas. CWB X16A, 2X vikavirtas. CWB X6A,1X vikavirtas. CWB X10A,1X vikavirtas. CWB X6A,2X vikavirtas. CWB X10A, 2X vikavirtas. CWB Sähkömekaanisella ajastimella 2X6A,1X vikavirtas., 2X kello CWB11FI X10A,1X vikavirtas., 2X kello CWB12FI X6A, 2X vikavirtas., 2X kello CWB13FI X10A, 2X vikavirtas., 2X kello CWB14FI X16A, 2X kello CWB15FI X16A, 2X kello CWB16FI X16A,1X vikavirtas., 2X kello CWB17FI X16A,1X vikavirtas., 2X kello CWB18FI X6A,1X vikavirtas., 2X elektr.kello CWB20FI X10A,1X vikavirtas, 2X elektr.kello CWB21FI X6A, 2X vikavirtas., 2X elektr.kello CWB22FI X10A, 2X vikavirtas, 2X elektr.kello CWB23FI X16A,1X vikavirtas, 2X elektr.kello CWB24FI Pistorasiamoduulit mm. leirintäalueille ja pienvenesatamille 2X pistorasia IEC216-6, 2X16A, 2X vikavirtas. CWB1-C

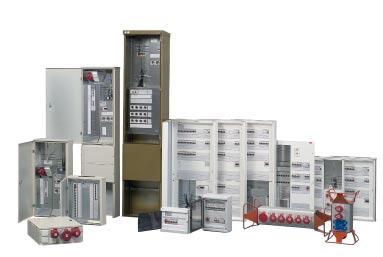

80 Pistorasiat ulkoasennukseen NäpsäPlus vakiokeskukset S00798A OCB _ Pistorasiakotelo, kevyt metallikotelo Ilman ajastinta Johdons. 2 pistorasiaa, vikavirtas. OCB 01 V johdons. 2 pistorasiaa, vikavirtas. OCB 02 V johdons. 2 pistorasiaa, 2 vikavirtas. OCB 02 V Ajastimella 2 pistorasiaa, 2 kelloa OCB johdons. 2 pistorasiaa, 2 kelloa OCB johdons., 2 pistoras., 2 kelloa, vikavirtas.. OCB 21 V johdons., 2 pistoras., 2 kelloa, vikavirtas.. OCB 22 V Kattava valikoima NäpsäPlus keskussarja käsittää markkinoiden kattavimman valikoiman asennusvalmiita sisälle ja ulos asennettavia mittaus- ja ryhmäkeskuksia sekä työmaa ja työpaikkakeskuksia. S00837A OCBZA 1 Lisävarusteet Pylväsasennukseen Laippa, kun kiinnitys pylvääseen OCBZA Päivittämisen helppoutta NäpsäPlus -kotisivuilta voit ladata pääkaaviot eri tiedostomuodoissa, valittavanasi on autocad (.dwg), Adobe Acrobat (.pdf) sekä Excel (.xls) mikä mahdollistaa pääkaavion helpon muuntelun tarpeesi mukaan. NäpsäPlus keskuksissa on lisäksi käytössä lähtöjen merkintälistat joissa on valmiina lähdön ryhmänumero ja nimi. Valmiita Excel -pohjaisia merkintäkaavakkeita voit ladata sivuiltamme, osoitteesta:
