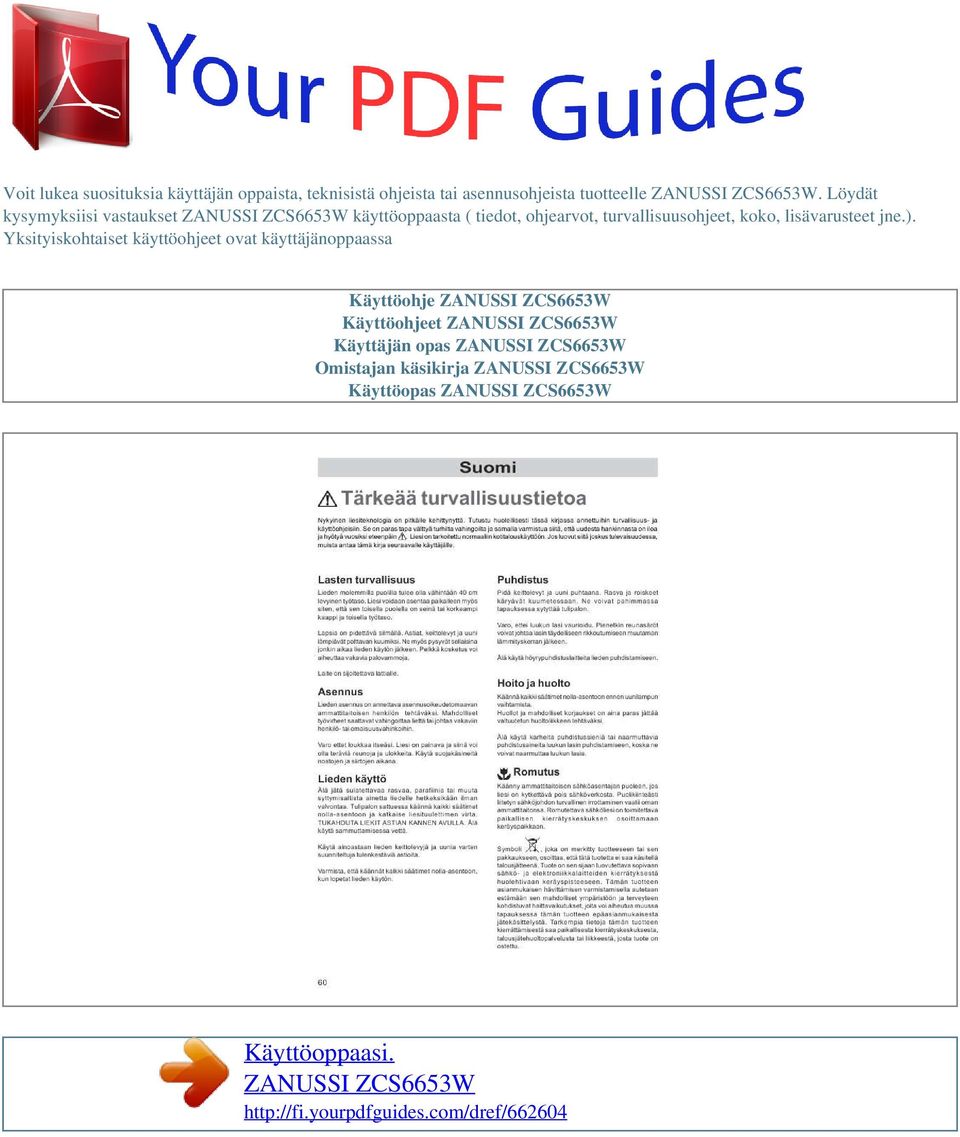

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

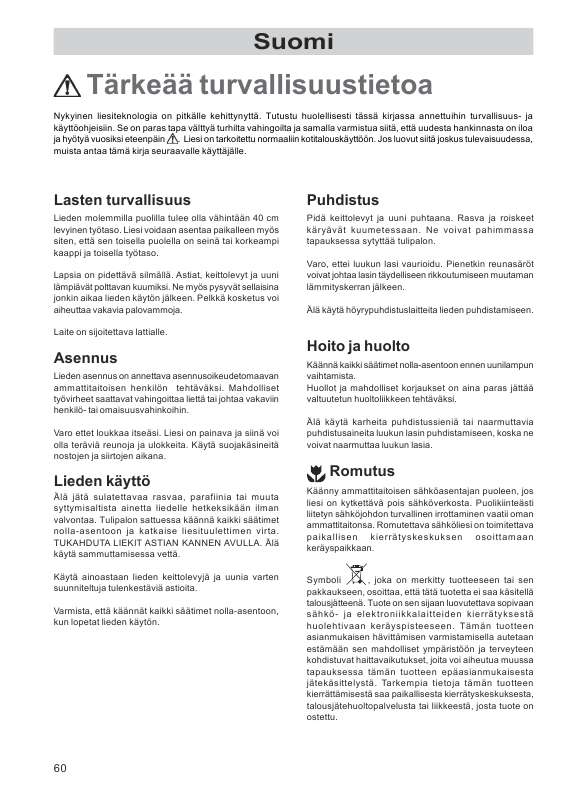

2 Käsikirjan tiivistelmä voidaan asentaa paikalleen myös siten, että sen toisella puolella on seinä tai korkeampi kaappi ja toisella työtaso. Lapsia on pidettävä silmällä. Astiat, keittolevyt ja uuni lämpiävät polttavan kuumiksi. Ne myös pysyvät sellaisina jonkin aikaa lieden käytön jälkeen. Pelkkä kosketus voi aiheuttaa vakavia palovammoja. Laite on sijoitettava lattialle. Puhdistus Pidä keittolevyt ja uuni puhtaana. Rasva ja roiskeet käryävät kuumetessaan. Ne voivat pahimmassa tapauksessa sytyttää tulipalon. Varo, ettei luukun lasi vaurioidu. Pienetkin reunasäröt voivat johtaa lasin täydelliseen rikkoutumiseen muutaman lämmityskerran jälkeen. Älä käytä höyrypuhdistuslaitteita lieden puhdistamiseen. Asennus Lieden asennus on annettava asennusoikeudetomaavan ammattitaitoisen henkilön tehtäväksi. Mahdolliset työvirheet saattavat vahingoittaa liettä tai johtaa vakaviin henkilö- tai omaisuusvahinkoihin. Varo ettet loukkaa itseäsi. Liesi on painava ja siinä voi olla teräviä reunoja ja ulokkeita. Käytä suojakäsineitä nostojen ja siirtojen aikana. Hoito ja huolto Käännä kaikki säätimet nollaasentoon ennen uunilampun vaihtamista. Huollot ja mahdolliset korjaukset on aina paras jättää valtuutetun huoltoliikkeen tehtäväksi. Älä käytä karheita puhdistussieniä tai naarmuttavia puhdistusaineita luukun lasin puhdistamiseen, koska ne voivat naarmuttaa luukun lasia. Lieden käyttö Älä jätä sulatettavaa rasvaa, parafiinia tai muuta syttymisaltista ainetta liedelle hetkeksikään ilman valvontaa. Tulipalon sattuessa käännä kaikki säätimet nolla-asentoon ja katkaise liesituulettimen virta. TUKAHDUTA LIEKIT ASTIAN KANNEN AVULLA. Älä käytä sammuttamisessa vettä. Käytä ainoastaan lieden keittolevyjä ja uunia varten suunniteltuja tulenkestäviä astioita. Varmista, että käännät kaikki säätimet nolla-asentoon, kun lopetat lieden käytön. Romutus Käänny ammattitaitoisen sähköasentajan puoleen, jos liesi on kytkettävä pois sähköverkosta. Puolikiinteästi liitetyn sähköjohdon turvallinen irrottaminen vaatii oman ammattitaitonsa. Romutettava sähköliesi on toimitettava paikallisen kierrätyskeskuksen osoittamaan keräyspaikkaan. Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kierrätyskeskuksesta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu. 60 Sisällysluettelo Käyttäjälle Tärkeää turvallisuustietoa Säätimet ja merkkivalot Keittolevyt Uuni Ennen lieden käyttöönottoa Lieden käyttö Uuni Uunin käyttö Paisto- ja leivontataulukot Grillaus Hoito ja puhdistus Huolto ja varaosat Euroopan takuu Neuvoja ja vihjeitä: Käytännön ongelmia Asentajalle Neuvoja ja vihjeitä: Teknisiä ongelmia Pakkauksen purkaminen Tekniset tiedot Asennus Sähköliitäntä Käyttöohjeissa esiintyvät tunnukset Kirjassa on tähdennetty tavallista tärkeämpiä asioita seuraavilla tunnuksilla: Turvaohjeet! Vaiheittain etenevät toiminnot Neuvoja ja vihjeitä Ympäristönäkökohtia Tämä liesi täyttää seuraavien EU-direktiivien vaatimukset: 73/23 ETY 90/683 ETY 93/68 ETY 89/ 336 ETY. 61 Säätimet ja merkkivalot Keittolevyjen vääntimet 2. Uunin toimintovalitsin 3. Uunin lämpötilansäädin 4. Uunin toimintovalitsimen merkkivalo 5. Uunin lämpötilansäätimen merkkivalo Keittolevyt Liedessä on neljä keittolevyä. Punaisella täplällä merkityt levyt ovat erittäin nopeasti kuumenevia pikalevyjä. Punainen täplä häviää levyistä ajan myötä. 62 Uuni Eri toiminnoista on yksityiskohtainen kuvaus kohdassa "Lieden käyttö". Toiminnot: ylä-/alalämpö alalämpö ylälämpö grilli Uunin sisäpinnat ovat emalia. Luukku on kaksinkertainen ja sen ulko-osa on helposti irrotettavissa puhdistamista varten (ks. kohtaa "Hoito ja puhdistus"). Uunin toimintovalitsin Uunin lämpötilan valitsin Käännä lämpötilan valitsinta myötäpäivään valitaksesi haluamasi lämpötilan välillä 50 C ja MAX (230 C). Uunin lämpötilansäädin Uunin merkkivalo (jos mallissa) Merkkivalo syttyy, kun uunitoiminto tai joku keittoalueista on asetettu toimintaan. Lämpötilan merkkivalo Kun uunin lämpötila on asetettu, lämpötilan merkkivalo syttyy ja palaa kunnes uuni on saavuttanut asetetun lämpötilan; sen jälkeen valo syttyy ja sammuu, kun termostaatti kytkee ja katkaisee. Ylikuumenemissuoja Uuni on varustettu ylikuumenemissuojalla, joka katkaisee jännitteensyötön, kun lämpötila uunissa tai sen ulkopuolella on epätavallisen korkea esim. termostaatin rikkoutuessa. Mikäli ylikuumenemissuoja on lauennut, ota yhteys valtuutettuun huoltoliikkeeseen. Mahdolliset korjaukset on jätettävä ammattitaitoisen sähköasentajan tehtäväksi. Säilytyslaatikko Uunin alapuolella on säilytyslaatikko, jonka salpa avautuu nostamalla kevyesti kahvaa. Turvavarusteet KEITTOTASON SUOJA (lisävaruste) asennetaan estämään lapsia kaatamasta kuumia nesteitä päälleen. LUUKUN SALVAN eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua. Nosta luukun salpaa, kun haluat avata luukun. 63 Ennen lieden käyttöönottoa: Uunin puhdistus Käytä puhdistamiseen lämpimällä vedellä ja astianpesuaineella kostutettua liinaa.

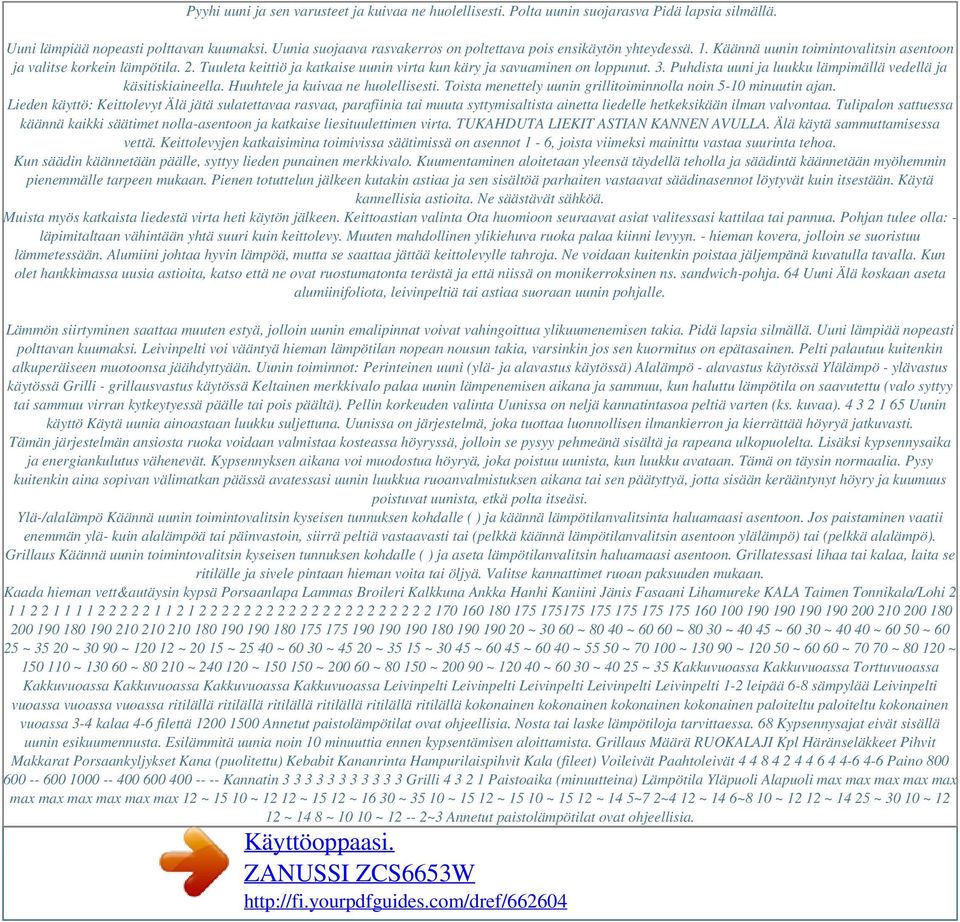

3 Pyyhi uuni ja sen varusteet ja kuivaa ne huolellisesti. Polta uunin suojarasva Pidä lapsia silmällä. Uuni lämpiää nopeasti polttavan kuumaksi. Uunia suojaava rasvakerros on poltettava pois ensikäytön yhteydessä. 1. Käännä uunin toimintovalitsin asentoon ja valitse korkein lämpötila. 2. Tuuleta keittiö ja katkaise uunin virta kun käry ja savuaminen on loppunut. 3. Puhdista uuni ja luukku lämpimällä vedellä ja käsitiskiaineella. Huuhtele ja kuivaa ne huolellisesti. Toista menettely uunin grillitoiminnolla noin 5-10 minuutin ajan. Lieden käyttö: Keittolevyt Älä jätä sulatettavaa rasvaa, parafiinia tai muuta syttymisaltista ainetta liedelle hetkeksikään ilman valvontaa. Tulipalon sattuessa käännä kaikki säätimet nolla-asentoon ja katkaise liesituulettimen virta. TUKAHDUTA LIEKIT ASTIAN KANNEN AVULLA. Älä käytä sammuttamisessa vettä. Keittolevyjen katkaisimina toimivissa säätimissä on asennot 1-6, joista viimeksi mainittu vastaa suurinta tehoa. Kun säädin käännetään päälle, syttyy lieden punainen merkkivalo. Kuumentaminen aloitetaan yleensä täydellä teholla ja säädintä käännetään myöhemmin pienemmälle tarpeen mukaan. Pienen totuttelun jälkeen kutakin astiaa ja sen sisältöä parhaiten vastaavat säädinasennot löytyvät kuin itsestään. Käytä kannellisia astioita. Ne säästävät sähköä. Muista myös katkaista liedestä virta heti käytön jälkeen. Keittoastian valinta Ota huomioon seuraavat asiat valitessasi kattilaa tai pannua. Pohjan tulee olla: - läpimitaltaan vähintään yhtä suuri kuin keittolevy. Muuten mahdollinen ylikiehuva ruoka palaa kiinni levyyn. - hieman kovera, jolloin se suoristuu lämmetessään. Alumiini johtaa hyvin lämpöä, mutta se saattaa jättää keittolevylle tahroja. Ne voidaan kuitenkin poistaa jäljempänä kuvatulla tavalla. Kun olet hankkimassa uusia astioita, katso että ne ovat ruostumatonta terästä ja että niissä on monikerroksinen ns. sandwich-pohja. 64 Uuni Älä koskaan aseta alumiinifoliota, leivinpeltiä tai astiaa suoraan uunin pohjalle. Lämmön siirtyminen saattaa muuten estyä, jolloin uunin emalipinnat voivat vahingoittua ylikuumenemisen takia. Pidä lapsia silmällä. Uuni lämpiää nopeasti polttavan kuumaksi. Leivinpelti voi vääntyä hieman lämpötilan nopean nousun takia, varsinkin jos sen kuormitus on epätasainen. Pelti palautuu kuitenkin alkuperäiseen muotoonsa jäähdyttyään. Uunin toiminnot: Perinteinen uuni (ylä- ja alavastus käytössä) Alalämpö - alavastus käytössä Ylälämpö - ylävastus käytössä Grilli - grillausvastus käytössä Keltainen merkkivalo palaa uunin lämpenemisen aikana ja sammuu, kun haluttu lämpötila on saavutettu (valo syttyy tai sammuu virran kytkeytyessä päälle tai pois päältä). Pellin korkeuden valinta Uunissa on neljä kannatintasoa peltiä varten (ks. kuvaa) Uunin käyttö Käytä uunia ainoastaan luukku suljettuna. Uunissa on järjestelmä, joka tuottaa luonnollisen ilmankierron ja kierrättää höyryä jatkuvasti. Tämän järjestelmän ansiosta ruoka voidaan valmistaa kosteassa höyryssä, jolloin se pysyy pehmeänä sisältä ja rapeana ulkopuolelta. Lisäksi kypsennysaika ja energiankulutus vähenevät. Kypsennyksen aikana voi muodostua höyryä, joka poistuu uunista, kun luukku avataan. Tämä on täysin normaalia. Pysy kuitenkin aina sopivan välimatkan päässä avatessasi uunin luukkua ruoanvalmistuksen aikana tai sen päätyttyä, jotta sisään kerääntynyt höyry ja kuumuus poistuvat uunista, etkä polta itseäsi. Ylä-/alalämpö Käännä uunin toimintovalitsin kyseisen tunnuksen kohdalle ( ) ja käännä lämpötilanvalitsinta haluamaasi asentoon. Jos paistaminen vaatii enemmän ylä- kuin alalämpöä tai päinvastoin, siirrä peltiä vastaavasti tai (pelkkä käännä lämpötilanvalitsin asentoon ylälämpö) tai (pelkkä alalämpö). Grillaus Käännä uunin toimintovalitsin kyseisen tunnuksen kohdalle ( ) ja aseta lämpötilanvalitsin haluamaasi asentoon. Grillatessasi lihaa tai kalaa, laita se ritilälle ja sivele pintaan hieman voita tai öljyä. Valitse kannattimet ruoan paksuuden mukaan. Kaada hieman vett&autäysin kypsä Porsaanlapa Lammas Broileri Kalkkuna Ankka Hanhi Kaniini Jänis Fasaani Lihamureke KALA Taimen Tonnikala/Lohi ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 35 Kakkuvuoassa Kakkuvuoassa Torttuvuoassa Kakkuvuoassa Kakkuvuoassa Kakkuvuoassa Kakkuvuoassa Leivinpelti Leivinpelti Leivinpelti Leivinpelti Leivinpelti 1-2 leipää 6-8 sämpylää Leivinpelti vuoassa vuoassa vuoassa ritilällä ritilällä ritilällä ritilällä ritilällä ritilällä kokonainen kokonainen kokonainen kokonainen paloiteltu paloiteltu kokonainen vuoassa 3-4 kalaa 4-6 filettä Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa. 68 Kypsennysajat eivät sisällä uunin esikuumennusta. Esilämmitä uunia noin 10 minuuttia ennen kypsentämisen aloittamista. Grillaus Määrä RUOKALAJI Kpl Häränseläkkeet Pihvit Makkarat Porsaankyljykset Kana (puolitettu) Kebabit Kananrinta Hampurilaispihvit Kala (fileet) Voileivät Paahtoleivät Paino Kannatin Grilli Paistoaika (minuutteina) Lämpötila Yläpuoli Alapuoli max max max max max max max max max max max 12 ~ ~ ~ ~ ~ ~ ~ ~ ~ 14 5~7 2~4 12 ~ 14 6~8 10 ~ ~ ~ ~ ~ 14 8 ~ ~ ~3 Annetut paistolämpötilat ovat ohjeellisia.

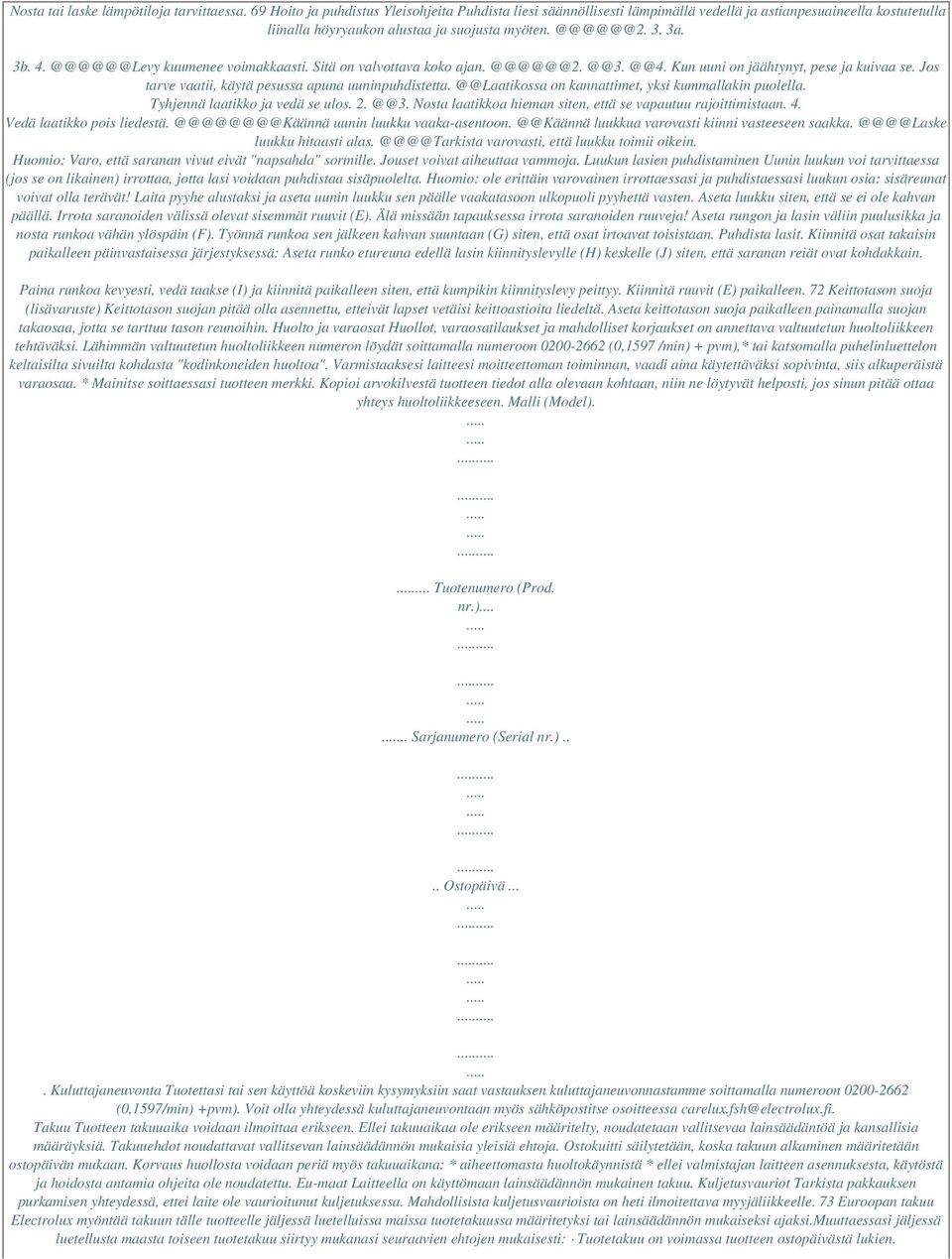

4 Nosta tai laske lämpötiloja tarvittaessa. 69 Hoito ja puhdistus Yleisohjeita Puhdista liesi säännöllisesti lämpimällä vedellä ja astianpesuaineella kostutetulla liinalla höyryaukon alustaa ja suojusta myöten. 3. 3a. 3b. 4. kuumenee voimakkaasti. Sitä on valvottava koko ajan. Kun uuni on jäähtynyt, pese ja kuivaa se. Jos tarve vaatii, käytä pesussa apuna uuninpuhdistetta. on kannattimet, yksi kummallakin puolella. Tyhjennä laatikko ja vedä se ulos. 2. Nosta laatikkoa hieman siten, että se vapautuu rajoittimistaan. 4. Vedä laatikko pois liedestä. uunin luukku vaaka-asentoon. luukkua varovasti kiinni vasteeseen saakka. luukku hitaasti alas. varovasti, että luukku toimii oikein. Huomio: Varo, että saranan vivut eivät "napsahda" sormille. Jouset voivat aiheuttaa vammoja. Luukun lasien puhdistaminen Uunin luukun voi tarvittaessa (jos se on likainen) irrottaa, jotta lasi voidaan puhdistaa sisäpuolelta. Huomio: ole erittäin varovainen irrottaessasi ja puhdistaessasi luukun osia: sisäreunat voivat olla terävät! Laita pyyhe alustaksi ja aseta uunin luukku sen päälle vaakatasoon ulkopuoli pyyhettä vasten. Aseta luukku siten, että se ei ole kahvan päällä. Irrota saranoiden välissä olevat sisemmät ruuvit (E). Älä missään tapauksessa irrota saranoiden ruuveja! Aseta rungon ja lasin väliin puulusikka ja nosta runkoa vähän ylöspäin (F). Työnnä runkoa sen jälkeen kahvan suuntaan (G) siten, että osat irtoavat toisistaan. Puhdista lasit. Kiinnitä osat takaisin paikalleen päinvastaisessa järjestyksessä: Aseta runko etureuna edellä lasin kiinnityslevylle (H) keskelle (J) siten, että saranan reiät ovat kohdakkain. Paina runkoa kevyesti, vedä taakse (I) ja kiinnitä paikalleen siten, että kumpikin kiinnityslevy peittyy. Kiinnitä ruuvit (E) paikalleen. 72 Keittotason suoja (lisävaruste) Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä. Aseta keittotason suoja paikalleen painamalla suojan takaosaa, jotta se tarttuu tason reunoihin. Huolto ja varaosat Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597 /min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Malli (Model).... Tuotenumero (Prod. nr.)..... Sarjanumero (Serial nr.).... Ostopäivä.... Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597/min) +pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa carelux.fsh@electrolux.fi. Takuu Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta huoltokäynnistä * ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu. Eu-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. 73 Euroopan takuu Electrolux myöntää takuun tälle tuotteelle jäljessä luetelluissa maissa tuotetakuussa määritetyksi tai lainsäädännön mukaiseksi ajaksi.muuttaessasi jäljessä luetellusta maasta toiseen tuotetakuu siirtyy mukanasi seuraavien ehtojen mukaisesti: Tuotetakuu on voimassa tuotteen ostopäivästä lukien.

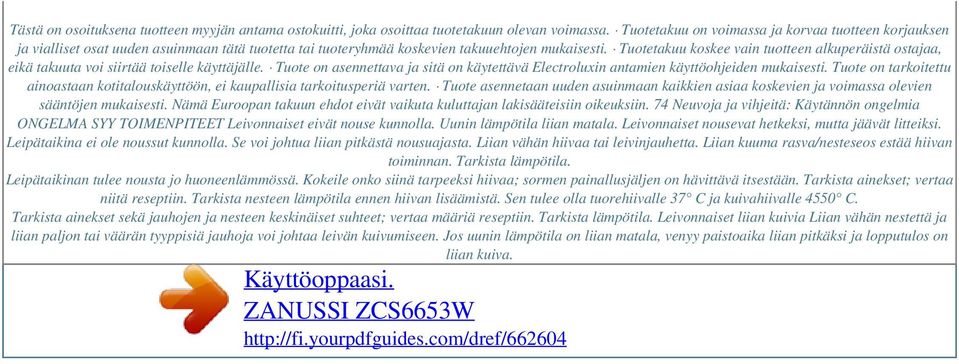

5 Tästä on osoituksena tuotteen myyjän antama ostokuitti, joka osoittaa tuotetakuun olevan voimassa. Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai tuoteryhmää koskevien takuuehtojen mukaisesti. Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyttäjälle. Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on tarkoitettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten. Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien sääntöjen mukaisesti. Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin. 74 Neuvoja ja vihjeitä: Käytännön ongelmia ONGELMA SYY TOIMENPITEET Leivonnaiset eivät nouse kunnolla. Uunin lämpötila liian matala. Leivonnaiset nousevat hetkeksi, mutta jäävät litteiksi. Leipätaikina ei ole noussut kunnolla. Se voi johtua liian pitkästä nousuajasta. Liian vähän hiivaa tai leivinjauhetta. Liian kuuma rasva/nesteseos estää hiivan toiminnan. Tarkista lämpötila. Leipätaikinan tulee nousta jo huoneenlämmössä. Kokeile onko siinä tarpeeksi hiivaa; sormen painallusjäljen on hävittävä itsestään. Tarkista ainekset; vertaa niitä reseptiin. Tarkista nesteen lämpötila ennen hiivan lisäämistä. Sen tulee olla tuorehiivalle 37 C ja kuivahiivalle 4550 C. Tarkista ainekset sekä jauhojen ja nesteen keskinäiset suhteet; vertaa määriä reseptiin. Tarkista lämpötila. Leivonnaiset liian kuivia Liian vähän nestettä ja liian paljon tai väärän tyyppisiä jauhoja voi johtaa leivän kuivumiseen. Jos uunin lämpötila on liian matala, venyy paistoaika liian pitkäksi ja lopputulos on liian kuiva.

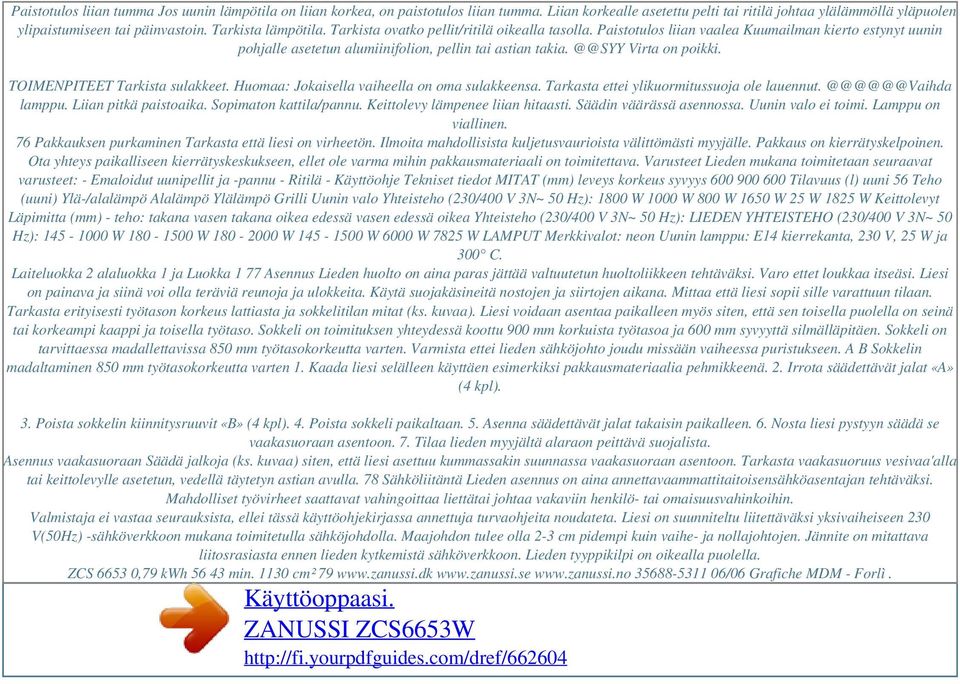

6 Powered by TCPDF ( Paistotulos liian tumma Jos uunin lämpötila on liian korkea, on paistotulos liian tumma. Liian korkealle asetettu pelti tai ritilä johtaa ylälämmöllä yläpuolen ylipaistumiseen tai päinvastoin. Tarkista lämpötila. Tarkista ovatko pellit/ritilä oikealla tasolla. Paistotulos liian vaalea Kuumailman kierto estynyt uunin pohjalle asetetun alumiinifolion, pellin tai astian takia. Virta on poikki. TOIMENPITEET Tarkista sulakkeet. Huomaa: Jokaisella vaiheella on oma sulakkeensa. Tarkasta ettei ylikuormitussuoja ole lauennut. lamppu. Liian pitkä paistoaika. Sopimaton kattila/pannu. Keittolevy lämpenee liian hitaasti. Säädin väärässä asennossa. Uunin valo ei toimi. Lamppu on viallinen. 76 Pakkauksen purkaminen Tarkasta että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle. Pakkaus on kierrätyskelpoinen. Ota yhteys paikalliseen kierrätyskeskukseen, ellet ole varma mihin pakkausmateriaali on toimitettava. Varusteet Lieden mukana toimitetaan seuraavat varusteet: - Emaloidut uunipellit ja -pannu - Ritilä - Käyttöohje Tekniset tiedot MITAT (mm) leveys korkeus syvyys Tilavuus (l) uuni 56 Teho (uuni) Ylä-/alalämpö Alalämpö Ylälämpö Grilli Uunin valo Yhteisteho (230/400 V 3N~ 50 Hz): 1800 W 1000 W 800 W 1650 W 25 W 1825 W Keittolevyt Läpimitta (mm) - teho: takana vasen takana oikea edessä vasen edessä oikea Yhteisteho (230/400 V 3N~ 50 Hz): LIEDEN YHTEISTEHO (230/400 V 3N~ 50 Hz): W W W W 6000 W 7825 W LAMPUT Merkkivalot: neon Uunin lamppu: E14 kierrekanta, 230 V, 25 W ja 300 C. Laiteluokka 2 alaluokka 1 ja Luokka 1 77 Asennus Lieden huolto on aina paras jättää valtuutetun huoltoliikkeen tehtäväksi. Varo ettet loukkaa itseäsi. Liesi on painava ja siinä voi olla teräviä reunoja ja ulokkeita. Käytä suojakäsineitä nostojen ja siirtojen aikana. Mittaa että liesi sopii sille varattuun tilaan. Tarkasta erityisesti työtason korkeus lattiasta ja sokkelitilan mitat (ks. kuvaa). Liesi voidaan asentaa paikalleen myös siten, että sen toisella puolella on seinä tai korkeampi kaappi ja toisella työtaso. Sokkeli on toimituksen yhteydessä koottu 900 mm korkuista työtasoa ja 600 mm syvyyttä silmälläpitäen. Sokkeli on tarvittaessa madallettavissa 850 mm työtasokorkeutta varten. Varmista ettei lieden sähköjohto joudu missään vaiheessa puristukseen. A B Sokkelin madaltaminen 850 mm työtasokorkeutta varten 1. Kaada liesi selälleen käyttäen esimerkiksi pakkausmateriaalia pehmikkeenä. 2. Irrota säädettävät jalat «A» (4 kpl). 3. Poista sokkelin kiinnitysruuvit «B» (4 kpl). 4. Poista sokkeli paikaltaan. 5. Asenna säädettävät jalat takaisin paikalleen. 6. Nosta liesi pystyyn säädä se vaakasuoraan asentoon. 7. Tilaa lieden myyjältä alaraon peittävä suojalista. Asennus vaakasuoraan Säädä jalkoja (ks. kuvaa) siten, että liesi asettuu kummassakin suunnassa vaakasuoraan asentoon. Tarkasta vaakasuoruus vesivaa'alla tai keittolevylle asetetun, vedellä täytetyn astian avulla. 78 Sähköliitäntä Lieden asennus on aina annettavaammattitaitoisensähköasentajan tehtäväksi. Mahdolliset työvirheet saattavat vahingoittaa liettätai johtaa vakaviin henkilö- tai omaisuusvahinkoihin. Valmistaja ei vastaa seurauksista, ellei tässä käyttöohjekirjassa annettuja turvaohjeita noudateta. Liesi on suunniteltu liitettäväksi yksivaiheiseen 230 V(50Hz) -sähköverkkoon mukana toimitetulla sähköjohdolla. Maajohdon tulee olla 2-3 cm pidempi kuin vaihe- ja nollajohtojen. Jännite on mitattava liitosrasiasta ennen lieden kytkemistä sähköverkkoon. Lieden tyyppikilpi on oikealla puolella. ZCS ,79 kwh min cm² /06 Grafiche MDM - Forlì.
