Tähän on koottu koneen tärkeimmät ohjeet

Transkriptio

1 Tähän on koottu koneen tärkeimmät ohjeet 2) Hyvä tietää 3) Ritilän perussäätäminen 4) Annosteluvalssin vaihto 5) Kiertokoe 6) Sekoittajan pois- ja päällekytkentä. 7) Säiliön tyhjennys 8) Kunnossapito 9) Vikojen etsintä HUOMIO! On erittäin tärkeää, että kylvökoneen kansi on täysin kiinni, ettei ilma karkaa. Tämä takaa ongelmattoman työskentelyn Einböckin ilmaavusteisella kylvökoneella. 2) Hyvä tietää HUOM: Ajovaijerin pitää mennä suoraan ulospäin pyörästä ja ajovaijerin pienin säde = 20 cm!! Muuten ajovaijeri rikkoutuu. Tätä takuu ei korvaa. Multaus säädetään piikkiäkeellä muuttamalla piikkien kulmaa ja syvyyttä, mutta myös levityslevyjen sijainti osastolla vaikuttaa. Etuosassa = runsas multaus. Takaosassa = pieni multaus. Tavallisesti asennetaan levityslevyt neljänteen akseliin, mutta tämä ei ole ehkä optimaalista. Levityssiipi letkujen päissä säädetään muuttamalla levityspellin kulmaa maahan verrattuna. Kun pelti kierretään alaspäin levitys pienenee. Jos pelti kierretään ylöspäin levitys lisääntyy. Lähde siitä, että piikkikulma on asemassa neljä (toiseksi viimeinen takaa). Varmista, että traktorisi virtakaapeli on riittävä 13 A vaativaa tuletinta varten. 3) Ritilän perussäätäminen Ennen kuin kylvösiemen kaadetaan kylvölaatikkoon on tarkistettava että ritilä on oikein asennettu ja että pyyheharja ritilän yläpuolella on oikein säädetty. Ritilä, jolla on mustia kauhoja koko pituudella on tarkoitettu nurmiseoksille ja suurelle kylvösiemenmäärälle. Yleistä kylvösiemenelle, jolla on suuri tilavuus. Ritilä, jolla on ainoastaan yksi kauharivi kylvöpesää kohti (punainen noin 2-10 kg/ha ja musta 5-15 kg/ha) on tarkoitettu kylvösiemenelle, jolla on pieni tilavuus ja pienille kylvösiemenmäärille. Säädä ylempi pyyheharja Kuva 8 tangolla Kuva 9 kylvölaatikon oikealla puolella seuraavasti: Ylempi pyyheharja Pyyheharjan etäisyys annosteluvalssiin: Sijainti 1: 0 mm 2: 1 mm 3: 2 mm 4: 3 mm 5: 4 mm TAKANA: Alempi pyyheharja/kumi tiiviste Pyyheharjan perussääntö: Ylemmän pyyheharjan ja annosteluvalssin etäisyys = ½ suurimman jyvän koosta. Alempi pyyheharja ei ole säädettävä ja sijaitsee 0,5-1 mm annosteluvalssista. HUOM! Jos koneeseen jää siemeniä pitkäksi aikaa, ne itävät ja juuret syövät alempia kumitiivisteitä.

2 4) Annosteluvalssin vaihto Ruuvaa pois tähtivääntönuppi kylvölaatikon oikealta puolelta ja poista annosteuvalssin lukko. Poista peittopelti tuulettimien alapuolelta Kuva 10 (koskee myös kiertokoetta) vetämällä jousikuormitettua kahvaa. Tässä olisi syytä suojata valssi, kun se vedetään ulos. Vedä annosteluvalssi samalla kun kierrät sitä vastapäivään. HUOM! Älä käytä väkivaltaa! Ennenkuin annosteluvalssi työnnetään sisään, siemenpesä on puhdistettava akanoista. HUOM! Sivuilla olevat jousikuormitetut tiivistelevyt eivät saa olla kiinnetettynä liian tiukasti. Annosteluvalssi on voitava työntää kevyesti nelikulmaisen akselin päälle (voitele vähän tarpeen vaatiessa). 5a) Kiertokoe: Kiertokoetta varten peittopelti tuulettimien alta on poistettava vetämälla jousikuormitettua kahvaa. Kuva 10 (samoin kuin momentti 2, valssin vaihto). Kiertokoepellin 7 uraa (syöttölaitteen alla) työnnetään valssin ja 8 tuloreiän väliin. Kuva 11. Pyörää pyöritetään 13 kierrosta pyörän halkaisijan ollessa 0,4 metriä. Tämä tarkoittaa 1/100 ha. Tämä siemenmäärä grammoina x 100 = grammaa per hehtaari. Jaettuna 1000:lla saadaan kilogrammaa per hehtaari. Eli 200 grammaa on 20 kg/ha. Syöttöpyörää on kierrettävä melkein samalla nopeudella kuin äestä ajetaan työssä. siemenkylvökoneineen. Sitä suurempi jyvä, sitä hitaammin pitää ajaa. Myös kylvön tarkkuus on riippuvainen työnopeudesta. Nurmikylvöä tehdessä suositellaan 6-8 km/tunti. Jos kylvetään 10 cm yli edellisen kylvöleveyden, syöttöpyörän on kierrettävä vielä 1-2 kertaa. Siemenmäärää säädetään siemenlaatikon vasemmalla puolella olevalla tangolla Kuva 12. Ylöspäin = lisääntyvä siemenmäärä. Alaspäin = vähenevä siemenmäärä. HUOM: Luvut eivät ole kiloja. Kylvön yhteydessä tuuletin/tuulettimet ovat aina päällä. Jokainen tuuletin tarvitsee 13 A:a ja mukaan toimitettu kaapelisarja traktorin akkuun liittämiseksi on käytettävä. Tuulettimien kiertosuunta on myötäpäivää. HUOM! Ajolähdöstä kylvön alkuun on viive. Oheiseen säätötaulukkoon voit kirjata omien siemenien arvoja. 5b) Kiertokoe Einböck P-BOX SPEED: Seuraavalla kaavalla lasketaan siemenmäärä: Kuva 12 Haluttu siemenmäärä kg / ha Ajonopeus Levitysx km / tunti x leveys = Paino kg / min 600 Esim.: 15,0 kg / ha x 8 km / tunti x 6 metriä = 1,2 kg / min 600

3 6) Sekoittajan pois- ja päällekytkentä: Sekoittajaa käytetään ainoastaan jos siemenlajeilla on taipumus holvaantua. Kylvösiemenlaatikon vasemmalla puolella, siemenmäärän säätämistangon takana, R-sprintti on vedettävä akselista (voi säilyttää Kuvasarjan 14 näyttämällä tavalla). 7) Laatikon tyhjennys: Kiertokoepelti, jolla on 7 uraa, työnnetään valssin ja ylemmän pyyheharjan väliin, joka avautuu kokonaan (asema 5). Laita kylvösiemenmäärän tanko maksimaalisesti ylöspäin ja kierrä syöttöpyörä kunnes laatikko on tyhjä. Pitemmän ajan työtauolle laatikko on tyhjennettävä kokonaan (esim. talveksi). Vedä ulos syöttövalssi ja puhdista myös siemenpesä. 8) Kunnossapito: Puhdista usein tuulettimet paineilmalla, varsinkin kun muodostuu paljon pölyä. Joka 50 hehtaaria kohden tai kerran vuodessa vasemman ajolaatikon ketju on voideltava ja jälkikiristettävä. Vie kylvösiemenmäärän tanko määräasteikon yläpuolelle. Vedä sekoittajan sprintti ulos ja poista siipimutteri, molemmat M6-mutterit ja peittopelti; ketjun suojan voi kääntää syrjään. HUOM! Ketjua ei saa kiristää liian tiukaksi. Vaihdelaatikko, variaattori (etureunan harmaa laatikko) eivät kaipaa huoltoa. Kaikki pultit on jälkikiristettävä ja jälkitarkistettava viimeistään kolmen työtunnin jälkeen ja uudestaan joka 20:s työtunti. (Jos näin ei ole tehty, voi syntyä jälkivaurioita, jolloin takuu päättyy). Kaikkia voitelupaikkoja on säännöllisesti voideltava yleisvoiteella. (Suositus: Joka kymmenes työtunti tai vähintään kerran joka syksy) Korkeapaineen käyttö voi aiheuttaa lakkavaurioita Kone on varastoitava suojattuna tuulesta ja säästä. 9) Vikojen etsintä: Ei tule jyviä levityslevyille. Liian vähän tai ei ollenkaan virtaa tuulettimelle. Tuuletin tarvitsee 13A. Letkuissa on vettä ja jyvät juuttuvat kiinni Myös kosteus voi johtaa siihen, että letkut menevät tukkoon. Anna mielellään tuulettimen käydä hetkinen ennen kylvöä, jotta letkut kuivuvat. Ajopyörä ei pyöri Kylvöpesän tuloreikä on tukossa (paperia, yms siemensäkeistä) Liian suuri työvauhti ja liian suuri ilmavirta voivat aiheuttaa levityslevyjen tukkoisuuden. Sitä suurempi siemenmäärä sitä pienempi työnopeus. Vanhat jyvät ovat itäneet kylvöpesässä niin että ritilä ei pyöri. Jyvät levittäytyvät huonosti. Liian vähän virtaa tuulittemessa/tuulettimissa Liian paljon pölyä tuulettimessa/tuulettimissa tai kauhapuolen suojaverkko on tukossa. Levityslevyt on asennettu liian jyrkästi tai loivasti. Jos piikkikulma muutetaan, muuttuu myös levityslevyjen kulma ja niitä pitää säätää jälkikäteen. Tietty määrä ilma on käytössä per minuutti. Liian korkea työnopeus saattaa aiheuttaa huonon siemenlevityksen. Sitä suurempi siemenmäärä, sitä pienempi työnopeus. Kiertokoe ei täsmää todellisen kylvetyn määrän kanssa. Suurempi nopeus kuin kiertokokeessa. Laatikon kannen on oltava tiiviisti kiinni. Vaihda tarpeen vaatiessa tiivistelista. Onko levitysympyrien päällekkäisyys liiankin suuri? Ajoakseli (kts Pos. 12 vara-osalistalla). Tarkista että nasta, johon vaijeri on kiinnitetty on vahingoittumaton: Toimenpide: Uusi ajoakseli.

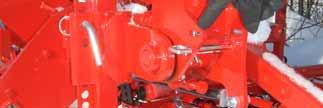

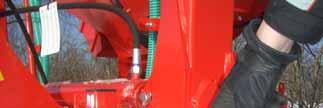

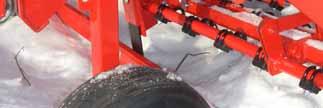

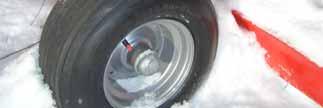

4 Konetta laitettaessa kuljetusasentoon tulee piikkien kulmasäätö olla välillä 1-2, muuten piikit voivat naarmuttaa konetta. Kromattu peltipala estää siipiä laskemaan enemmän kuin vaakataso. Säätämällä pulttia saat lohkot ihan vaakatasoon. Tehdas on säätänyt koneen valmiiksi. Jos pellon muoto on epätasainen ja lohkojen tukipyörät kulkee ilmassa irrottaa sokka ja siirtää peltipala ylhäällä olevaan reikään ja siivet laskee enemmän. HUOM: Varo ettei lokhot ota maahan käännettäessä konetta päisteessä! Tarvittaessa lisää painoa piikeille: - Säädä piikkien kulma eteenpäin irrottamalla sokka ja vetämällä harmaata varsi taaksepäin. - Nosta tukipyörät ylös tai pidennä työntövartta. Näin haarukka missä lohkot on kiinnitetty siirtää koneen painoa lohkoille ja piikit muokkaa voimakkaammin. Väliaikainen lisäpaino piikeille saadaan ajon aikana käyttämällä hydraulista työntövartta. Näin haarukan päät painavat lohkot alaspäin ja piikit työskentelevät voimakkaammin.

5 Kuva 7 Kuva 8 Kuva 9 Kuva 10 Kuva 11 Kuvasarja 14 /1 Kuvasarja 14 /2 Kuvasarja 14 /3

6 Siemenlaji tai -sekoitus Harja Nro. Ritilä pieni / iso Siemenmäärän säätövivun nro. Km / tunti Siemenmäärä kg/ha
