1 SÄRMÄYS

2

3

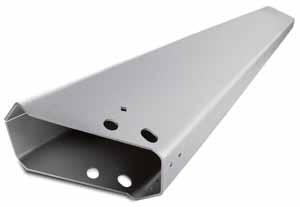

4 4 SÄRMÄYS Särmäys Särmäys on menetelmä litteän levymäisen työstökappaleen taivuttamiseksi. Työstöketjussa se seuraa välittömästi leikkaamista. Alatyökaluna toimii V-aukkoinen matriisi. Ylätyökalu painaa työstökappaleen V-aukkoon ja taivuttaa sen tällä tavoin haluttuun kulmaan saakka.

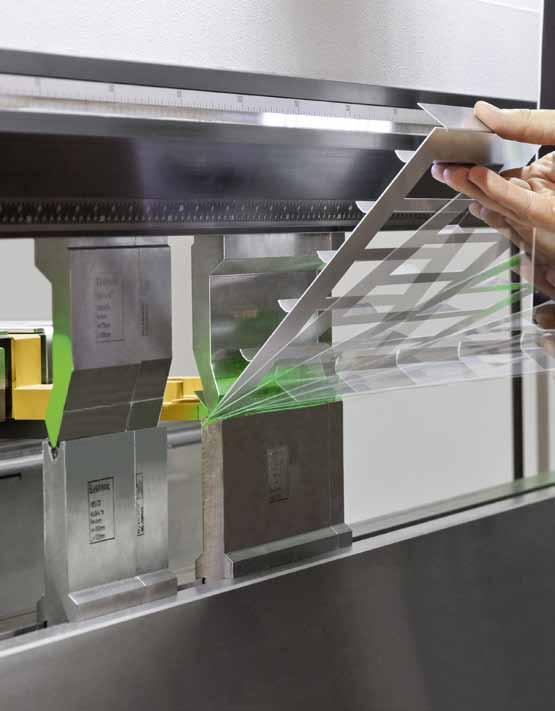

5 SÄRMÄYS 5 Ilmataivutus Ilma- tai vapaasärmäyksessä meisti painaa työstökappaleen matriisin aukkoon, ei tosin matriisinpohjaan saakka. Työstökappale on tällöin koko särmäysvaiheen ajan vain matriisin molempien reunojen päällä. Särmäyskulma määräytyy sen mukaan miten syvälle meisti uppoaa matriisiin. Ilmasärmäys sallii taivuttamisen erilaisiin kulmiin työkalua vaihtamatta. Dynaaminen bombeeraus Bystronic on jo pitkään panostanut Xpert-mallisarjan sär- Tarkkuus on särmäyspuristi- mäyspuristimissaan dynaamiseen bombeeraukseen. Tämä ainutlaatuinen kompensointijärjestelmä tasaa alapalkin kaarevuuden särmäyksessä automaattisesti. Uusimman sukupolven Puristaminen Puristamisessa meisti painaa työstökappaleen matriisiin paineella, joka on jopa neljä kertaa suurempi kuin ilmasärmäyksessä. Koska meisti ja matriisi ovat samassa kulmassa, työstökappale «puristuu muotoon». Puristamisella taivutusmenetelmänä saavutetaan erittäin suuria kulmatarkkuuksia. Erilaiset levypaksuudet ja materiaalin takaisinjoustot saadaan tasattua yksinomaan taivutusvoiman avulla. Bystronicin särmäyspuristimet muodostavat erittäin tarkan paineen. Näin syntyy huippulaatuinen puristusmenetelmä. Lisäksi puristamisessa voidaan käyttää pienempiä säteitä ja kylkiä kuin ilmasärmäyksessä. Tarkkuus men tärkein laadun mittari. Pienet poikkeamat halutusta särmäyskulmasta eivät dynaaminen bombeeraus toteuttaa tämän tasauksen reaaliaikaisesti fysikaalisesti ole vältettävissä. modernien tunnistimien avulla. Tuloksena ovat tarkat Särmäyskulma saattaa olla ja tasalaatuiset särmäystulokset jopa yli 3 metrin mittaisten joko koko särmäyspituudelta särmäysosilla. epätarkka tai tarkkuus voi seksi modernit tunnistimet vaihdella. Ilmasärmäyksessä välittävät kaikki tarvittavat kompensointijärjestelmät tasaavat tiedot särmäyspuristimen ohpuristimissa nämä virheet. Särmäysjaukseen. Ohjausjärjestelmä Bystronic käyttää analysoi nämä tiedot ja tekee ainutlaatuista hydraulisdynaamista automaattisesti korjauksia. bompeerausta: Tuloksena on älykäs särmäys- alapalkkia kompensoidaan prosessi. hydraulisylintereillä, jolloin Crowning 4 särmäysvaiheen aikana syntynyt muodonmuutos kompensoituu. Ratkaisevaa on lisäksi työstökappaleen käyttäytyminen särmäyksen aikana. Tarkan särmäystuloksen saavuttami-

6 6 SÄRMÄYS Tarpeet ja ratkaisut Bystronic tarjoaa markkinoiden monipuolisimman valikoiman särmäyspuristimia. Kaikki mallit tarjoavat ainutlaatuisia etuja: Erittäin suuri kohdistus- ja kulmatarkkuus Erittäin suuri joustavuus, erityisesti yksittäisosien ja piensarjojen toimeksiannoissa sekä monimutkaisissa toimeksiannoissa Suuri valikoima särmäystyökaluja Koneen helppo ohjelmointi sekä huippumoderni CAD/CAM-ohjelmisto Koneen käyttäjää avustavat ratkaisut kuten särmäysavustimet, vastejärjestelmät ja visuaaliset toiminnot Kone Materiaalin paksuudet Puristusvoima Särmäyspituus Sallitut valmistustoleranssit Tyypillinen materiaalialue Pieni Xpert 40 0,5 1,5 mm 40 t 1030 mm Xpert ,5 8 mm t mm Xpert mm t mm Xpert Tandem 1,5 15 mm t mm Xact Smart 1,5 8 mm t mm Xcite 80 E 0,5 3 mm 80 t 2050 mm Suuri Kaikkia tämän esitteen tuotteita ei ole saatavilla kaikissa maissa.

7 SÄRMÄYS 7 Osageometriat Helppo Keskivaikea Monimutkainen Xpert 40 Xpert Xpert Xpert Tandem Xact Smart Xcite 80 E optimaalinen käyttö Materiaalin paksuudet Käyttäjien mukaan he työstävät tällä konemallilla sille annetun tyypillisen materiaalialueen. Tarkat arvot löydät taulukosta (sivu 6). Prosessinopeus Laajennettu tehoalue varusteversioilla kuten esimerkiksi Highspeed-paketti, Fast Bend +, Energy Saver

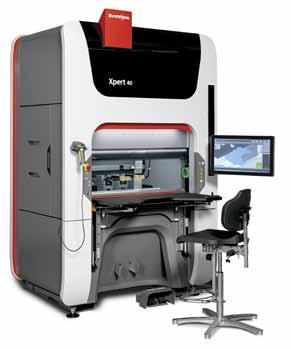

8 8 SÄRMÄYS Xpert 40 Kompakti Speed-kone pienosien kustannustehokkaaseen valmistukseen Hyödyt asiakkaan kannalta Maksimaalinen prosessinopeus yläpalkin ja takavasteiden hyvän kiihtyvyyden ansiosta Ideaalinen ratkaisu pieniin tiloihin ja vaihteleviin kapasiteettitilanteisiin: Kone voidaan alle viidessä minuutissa pystyttää ja ottaa käyttöön Prosessiohjattu moottoriyksikkö laskee virrankulutusta jopa 30 prosentilla ja vähentää kulumista Monipuoliset työkaluvaihtoehdot ja jopa 40 tonnin puristusvoima avaavat laajat käyttömahdollisuudet Ergonomisen muotoilun ja yksilöllisesti sovitettavan työympäristön ansiosta erinomainen käyttömukavuus

9 SÄRMÄYS 9 1 Maksimaalinen prosessinopeus 2 Yksilöllisesti sovitettava työympäristö 3 Fast Bend E turvajärjestelmä 4 Iskunpituuden optinen laukaisu 5 Säädettävä monitori Xpert 40 Puristusvoima Särmäyspituus Avautuma Vakioiskunpituus Max. pikakäyttönopeus Max. työkäyttönopeus 40 t 1030 mm 570 mm 200 mm 300 mm/s 25 mm/s

10 10 SÄRMÄYS Xpert Huippuluokan kone ja maksimaalinen joustavuus Hyödyt asiakkaan kannalta Reaaliaikaisen kompensaatiojärjestelmän avulla Xpert pystyy erittäin hyvään toistotarkkuuteen käyttäjän esitiedoista riippumatta Todennäköisesti maailman laajin ja helppokäyttöisin materiaali- ja työkalutietokanta auttaa käyttämään erilaisia työkalujärjestelmiä muuttumattomana pysyvällä kulma- ja olkalaadulla Ensiluokkaiset särmäystulokset täysautomaattisen dynaamisen bompeerauksellisen pressure reference -tekniikan ansioista Erilaiset varustepaketit varmistavat koneen asiakaskohtaisen ja joustavan spesifikaation Yhden napin painalluksella saavutetaan täydelliset särmäystulokset käyttäjän esitiedoista riippumatta Kokonaisvaltainen CAD/CAM-ohjaus: 3D-tiedostosta 3D-osaan on vain kuusi hiiren klikkausta

11 SÄRMÄYS 11 Crowning 4 1 Hydraulis-dynaaminen bompeeraus 2 Älykäs turvajärjestelmä 3 Optinen särmäysprosessiohjaus 4 Tablet Control 5 Särmäysavustimet 6 Kulmanmittaus automaattisella korjauksella 7 PartID (osatunniste) Xpert 60, 100, 150, 200, 250, 320, 400, 500, 650, 800, 1000 Puristusvoima Särmäyspituus Avautuma Vakioiskunpituus Max. pikakäyttönopeus Max. työkäyttönopeus t mm mm mm 220 mm/s 20 mm/s

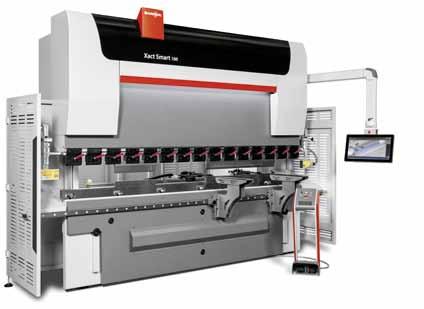

12 12 SÄRMÄYS Xact Smart Ensiaskel särmäysteknologiaan Hyödyt asiakkaan kannalta Xact Smart on taattua sveitsiläistä laatua edullisin ehdoin Intuitiivisen käytön ansiosta nopeasti siirryttävissä särmäysteknologian käyttämiseen Investoi tietotaitoon: Ota hyöty Bystronicin monivuotisesta levyntyöstön kokemuksesta Investoi näppäriin prosesseihin: Ota hyöty Bystronicin ohjelmistoratkaisuista, joilla Xact Smart integroituu optimaalisesti Kehity maailmanluokan tekijäksi: Kasva apunasi luotettava yhteistyökumppani, jolla on tarjota käyttöösi kattava palvelutuotevalikoima tarjouksista toimituksiin

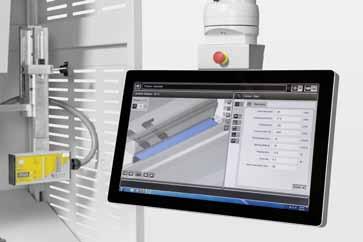

13 SÄRMÄYS 13 1 Intuitiivinen käyttöjärjestelmä 2 Työtilan LED-valaistus 3 4-akselinen takavaste 4 Hydraulinen työkalun kiinnitys 5 Laserturvajärjestelmä Xact Smart* Puristusvoima Särmäyspituus Avautuma Vakioiskunpituus Max. pikakäyttönopeus Max. työkäyttönopeus t mm mm mm 140 mm/s 10 mm/s * Xact Smart 50, 100, 160, 225, 300

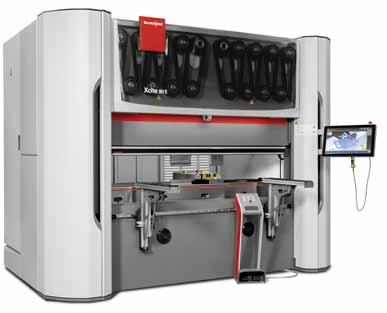

14 14 SÄRMÄYS Xcite 80 E Sähkötoiminen särmäyspuristin, joka toimii nopeasti ja luotettavasti ja on lisäksi edullinen Hyödyt asiakkaan kannalta Nopeammin enemmän valmiita osia. Tästä pitävät huolen mm. modernit käyttövoimajärjestelmät, hydraulinen pikakiinnitys, joustava ja nopea takavastejärjestelmä sekä helppokäyttöisyys Käyttövoimajärjestelmä Force Dynamic Drive (FDD) varmistaa nopeuden, voiman ja tasaisena pysyvän puristusvoiman koko särmäyspituudella. Lisäksi se takaa, että ylä- ja alapalkki eivät käytännössä taivu. Näin tilaukset voidaan hoitaa nopeasti ja laatu pysyy tasaisen korkeana Xcite on laadukas ja kestävä. Yrityksesi voi toimittaa mittatarkat osat täsmällisesti, koska tilausten käsittely sujuu aina luotettavasti Osien valmistus onnistuu alhaisin kustannuksin. Xcite on nimittäin sekä edullinen hankkia että edullinen ylläpitää Xcite on monipuolinen. Se soveltuu parhaiten pienille ja ohuille osille, mutta särmää myös paksuja osia ja suoriutuu myös suurista kappalemääristä erittäin nopeasti

15 SÄRMÄYS 15 1 Särmäyslinjalaser 2 Koneen ohjaus 3 PartID (osatunniste) 4 5-akselinen takavaste 5 Työtilan LED-valaistus 6 Tablet Control Xcite 80 E Puristusvoima Särmäyspituus Avautuma Vakioiskunpituus Max. pikakäyttönopeus Max. työkäyttönopeus 80 t 2050 mm 550 mm 170 mm 150 mm/s 25 mm/s

16 Information about: Bystar 3015 ByAutonom 3015 BySprint Fiber 3015 All machines are running. 16 SÄRMÄYS Tärkeimmät lisävarusteet Energy Saver Fast Bend+ Säästää 20 prosenttia aikaa verrattuna perinteisiin turvajärjestelmiin Särmäyslinjalaser Särmäysosien nopea ja helppo kohdistus LAMS Mittaa ja korjaa kulman särmäysprosessin aikana Energy Saver Pienentää koneen energiankulutusta jopa 60 prosenttia OPC Interface Optinen särmäysprosessiohjaus Maailmanlaajuisesti nopein Vähäisempi konemelu ja särmäysprosessiohjaus ohjaa vähemmän hukkalämpöä käyttäjän nopeasti ja turvallisesti täydelliseen osaan PLC External software Statistics Messenger Työtilan LED-valaistus OPC-liitäntä Valaisee työtilan täydellisesti Mahdollistaa kone- ja käyttötietojen analysoinnin ja kuluttaa energiaa vain minimaalisesti

17 SÄRMÄYS 17 Puheohjaus Kaikkia tärkeimpiä toimintoja voidaan ohjata puheohjauksella Condition Messenger Tablet Control Särmäysprosessien korjaus kätevästi tabletilla PartID (osatunniste) Sen avulla valmistettavat osat voi tunnistaa yksiselitteisesti Observer Koneen toiminnan ennakoiva valvonta Internetpohjainen etävalvonta koneen tilan tarkkailuun

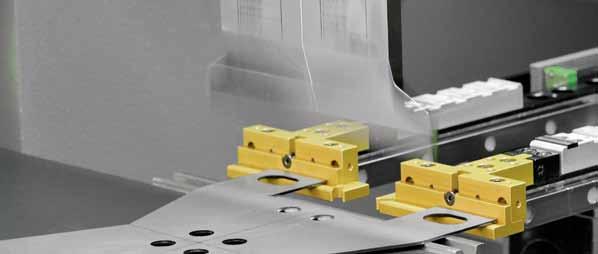

18 18 SÄRMÄYS Tärkeimmät lisävarusteet Joustavat takavastejärjestelmät Kaksinkertainen akselinopeus mahdollinen vakiotakavasteisiin verrattuna Tandemkäyttö Hydrauliset särmäysavusti- Hydraulinen pikakiilaus Iskunpituuden optinen met den särmäystä Herkkien materiaalien, kuten esimerkiksi jaloteräksen, hellävarainen käsittely Maksimaalinen joustavuus mahdollistaa työstön pienistä ylipitkiin särmäysosiin Ylätyökalujen pikakiinnitys Robotti-liitäntä Liitäntä eri valmistajien roboteille laukaisu Helpottavat isojen, painavien lyhentää varusteluaikaa yli Laukaisee särmäyspuristimen ja pitkien kappalei- 20 prosentilla iskun yhdellä jalan heilautuksella

19 SÄRMÄYS 19 Lisävaruste Hyödyt asiakkaan kannalta Särmäyspuristin Fast Bend + Fast Bend E Fast Bend S LAMS Energy Saver Optinen särmäysprosessiohjaus Iskunpituuden optinen laukaisu Puheohjaus Tablet Control PartID (osatunniste) Särmäyslinjalaser Työtilan LED-valaistus OPC-liitäntä Condition Messenger Observer Joustavat takavastejärjestelmät Hydrauliset nostimet särmäyksen helpottamiseksi Hydraulinen pikakiilaus Työkaluaukko käyttöpöydässä Tandemkäyttö Lisää tehokkuutta Pienemmät kustannukset Yksinkertaisemmat prosessit Robotti-liitäntä Avautuman ja iskunpituuden suurentaminen Viivakoodinlukija Informaation saanti Xpert Xpert 40 Xcite 80 E Xact Smart Etädiagnoosi Vakio Lisävaruste

20 20 SÄRMÄYS BySoft 7 Modulaarisesti koottu CAD-/CAM-ohjelmisto, jossa on 2D- ja 3D-CAD sekä monipuoliset toiminnot valmistusprosessien suunnitteluun ja valvontaan Hyödyt asiakkaan kannalta Olemassa olevia piirustuksia ja malleja voidaan lukea, muuttaa ja muokata ongelmitta Osien kustannusten aleneminen, koska BySoft 7 nestaa osat automaattisesti täydellisesti. Raakamateriaali käytetään täysin hyödyksi. Tämä koskee myös putkien ja profiilien työstöä Napin painalluksella voi laatia täydellisiä leikkaussuunnitelmia ja särmäysohjelmia. Oikeat leikkaustekniikat otetaan automaattisesti käyttöön. Myös särmäysprosesseja simuloidaan ja valvotaan Monipuoliset mahdollisuudet valmistusprosessien suunnitteluun ja valvontaan Paras mahdollinen läpinäkyvyys, koska kaikki kone- ja tilaustiedot ovat aina käytettävissä Kätevä liitäntä ERP/PPS-järjestelmiin Moderni levynvalmistus ei ole enää ajateltavissakaan ilman tehokasta ohjelmistoa. BySoft 7 tarjoaa monipuoliset toiminnot ja on silti helppo käyttää. BySoft 7:n avulla käyttäjä rakentaa nopeasti ja miellyttävästi mittatarkat osat ja laatii napin painalluksella leikkaussuunnitelmat ja särmäysohjelmat. Lisäksi valmistusprosessien suunnittelu ja valvonta sujuu tehokkaasti. Näin kokonaiskuva pysyy jatkuvasti hallussa, ja tilaukset voi hoitaa nopeasti ja taloudellisesti.

21 SÄRMÄYS 21 ByVision Bending Laser- ja vesileikkausjärjestelmien sekä särmäyspuristimien yksinkertainen, käyttäjäystävällinen ja nopea ohjaus Käyttöjärjestelmän ByVision Bending avulla särmäys sujuu yhtä kätevästi kuin päivittäinen älypuhelimen käyttö. Käyttöjärjestelmä tuo kaikki särmäykseen liittyvät tärkeät toiminnot näkyviin kosketusnäytölle. Voit ohjata koko särmäysprosessia vain muutamalla sormen kosketuksella. ByVision Bending tukee työtäsi lisäksi runsaan tietokannan avulla, johon on tallennettu parametrejä kaikille yleisille levytyypeille ja särmäystyökaluille. Niiden perusteella sekä materiaalipaksuudesta ja taivutuskulmasta riippuen käyttöjärjestelmä määrittää ihanteellisen särmäysprosessin ja ehdottaa sopivaa työkalua.

22 22 SÄRMÄYS Bystronic Collections BENDING WATERJET BENDING DEU DEU st ch oi DEU SOFTWARE + SERVICES ce. LASER + AUTOMATION Be Bystronic Tools Best choice. Työkaluesite By st Imagoesite ro n DEU ic: Laser Bending Waterjet bystronic.com Kaikkia tämän esitteen tuotteita ei ole saatavilla kaikissa maissa. Tämä esite saattaa sisältää osia, jotka eivät kuulu vakiovarustukseen, vaan ne ovat saatavana valinnaisesti. Jotta koneen yksityiskohdat on helpompi tunnistaa, suojaverhoukset on osittain avattu tai poistettu kuvien ottamista varten. Oikeudet mitta-, rakenne- ja varustelumuutoksiin pidätetään. Tekniset tiedot ks. erilliset erittelylehdet. ISO-9001-sertifioitu Bystronic Media Center Kuvat Esitteet Tekniset erittelylehdet Videot Bystronic-videot Youtubessa SOFTWARE
