1 1 MVD inan ibend A CNC-ohjattu särmäri X+Y1+Y2 (+R) Kuvan kone lisävarusteilla MVD INAN IBEND ON LAADUKAS JA EDULLINEN CNC-OHJATTU SÄRMÄRI. TUKEVA JA MONIPUOLINEN TYÖJUHTA YRITYKSILLE. EDULLINEN OPETUSVÄLINE KOULUILLE Särmäritarjous 1/5

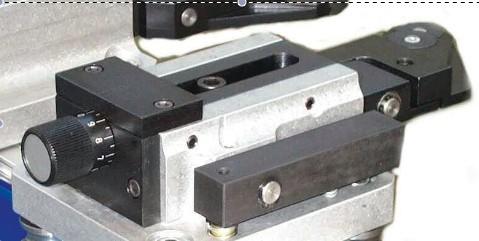

2 tyhjäkäyntimelu työkalunpitimet vakiotyökalut takavasteen rakenne yläpalkki 60 db Ylätyökalunpidin Promecam -tyyppinen pidin microsäädöllä. Useita alapöytävaihtoehtoja Pintakarkaistut, päästetyt ja hiotut työkalut Alatyökalu 4V - M460R neljällä vasteuralla. Ylätyökalu P R mm;n paloissa CNC-ohjattu, AC servoilla. Lineaarijohteet ja kuularuuvit. Paikotustarkkuus 0,01mm. X-liike vakiona 500 mm. Kätevä vastinkynsien hienosäätö Y1,Y2 synkronointi mittasauvoilla. Paikotustarkkuus 0,005 mm Särmäritarjous 2/5

3 Särmäritarjous 3/5

4 OMINAISUUDET - Vakiona 3 CNC ohjattua akselia X, Y1, Y2. Optiona mahdollisuus R-akseliin ja bompeeraukseen. - Vakio-ohjaus MVD M25 (ESA). - Optiona numeeriset Cybelec DNC 60 tai Delem DA 52 ja 2D graafiset MVD M30 (ESA), Cybelec DNC 880 tai Delem DA56. - Erinomainen energiatehokkuus ja yläpalkin kiihtyvyys. - Erinomainen paikoitus- ja toistotarkkuus, edistyksellisen CNC-tekniikan ja mittasauvojen ansiosta. - Kevyesti liikuteltavat, kuulalaakeroidut takavasteen vastinkynnet. Varustettu kätevällä hienosäädöllä. - Ohjelmoitava taivutusnopeus eri työvaiheille. RAKENNE - Hitsattu, yhtenä kappaleena koneistettu runko. - Karkaistut johteet. - Hiotut, mikrokiillotetut, karkaistut ja kovakromatut työsylinterit takaavat vuosien ongelmattoman käytön. - Kompaktit Hoebinger hydrauliplokit. Muut hydraulikomponentit Rexroth - MVD käyttää vain laadukkaita, tunnettujen komponenttivalmistajien tuotteita koneissaan. VAKIOVARUSTEET Särmäritarjous 4/5

5 - X, Y1, Y2 akselit vakiona - Pitkä isku 260 mm - Suuri kita, syvyys 400 mm - Vakiona MVD M25 ohjaus (ESA) - Hoebinger ja Rexroth Hydrauliikka - Schneider-Telemecanicue sähkökomponentit- - Erinomainen paikoitus- ja toistotarkkuus, edistyksellisen CNC-tekniikan ja mittasauvojen ansiosta mm/s pikaliikket. - Käyttäjäystävällinen ja ergonominen liikuteltava ohjauspaneeli. - Jäykkä ja tukeva takavaste kuularuuveilla, lineaarijohteilla. Paikotustarkkuus 0,05 mm - Takavasteen liike vakiona 500 mm - Takavasteen liike 100 mm/s - Kevyesti liikuteltavat, kuulalaakeroidut takavasteen vastinkynnet. Varustettu kätevällä hienosäädöllä. - Kaksi koko koneen pituudella liikkuvaa etutukea - Sivusuojat - CE -normin mukainen jalkapoljin tarvittavilla painikkeilla - CE-merkitty, suojat ja valoverho, vaatimusten vastaavuusvakuutus. - koneen mukana toimitettavat pintakarkaistut, päästetyt ylä- ja alatyökalut. Ylätyökalu P R mm;n paloissa Alatyökalu 4V - M460R neljällä vasteuralla Huom.vakiotyökalujen paineenkesto 100 t/m. Vahvemmat työkalut tilataan erikseen. Lisävarusteet TAKAVASTEET JA OHJAUKSET 4 akselia Y1+Y2+X+R X+R takavaste + vähintään 4 akselin ohjaus Takavaste Takavaste X+R valmistaja MVD Ohjaukset ESA gv, Italia Edullinen ja edistyksellinen vaihtoehto M30 2D grafinen, 2D online softa 3-4 aks. Cybelec, Sveitsi DNC 60 Numeerinen CNC 2D online softa 3-4 aks. DNC 600 Numeerinen CNC 2D online softa 3-6 aks. DNC 800 2D grafiikka, 2D online softa 3-4 aks. Delem, Hollanti Delem DA-52 Numeerinen CNC 3-4 aks. Delem DA-56 2D grafiikka 3-4 aks. Ohjelmistot Delem V-Bend ohjelmisto Delm Delem Profile on Windows 2D ohjelmisto MUUT VARUSTEET Bompeeraus, manuaalinen HINTA 3100 MM:N KONEELLE Bompeeraus, CNC-ohjattu moottoroitu HINTA 3100 MM:N KONEELLE Takavasteen liike X 750 mm Takavasteen liike X 1000 mm Takavasteen kynnet / kpl (2 kpl vakiona) Kitasyvyys 500 mm Isku 300 mm Särmäritarjous 5/5

6 Hydrauliöljyn jäähdytys Johteiden keskusvoitelu, manuaalinen Johteiden keskusvoitelu, moottoroitu Särmäystyökalut Koneen hintaan sisältyvät vakiotyökalut 1.Alatyökalu 4V - M460R neljällä vaste-uralla, 2. Ylätyökalu P R0.8. Tarkoitettu ohutlevylle. Molemmat 835mm;n paloissa Valmistaja Rolleri, Italy Muut särmäystyökalut Esimerkkejä. 3 metrin koneelle Alatyökalu levynvahvuuksille Alumiini 1/1,2/1.5/2mm V=10 88 T V=10, 88, H=80,..L=835mm Multi V 125 alatyökalu 20/24/32/40/60/60/80. Karkaistu Rolleri tai Eurostamp (3.100 mm) Painintyökalu vahvalle levylle R 2 mm Ei karkaistu MVD (3.100 mm) Joutsenkaula P R0,8 mm Karkaistu, Rolleri tai Eurostamp (3.100 mm) TURVALLISUUS CE-varustus valoverholla sisältyy hintaan, jollei toisin ole mainittu CE varustus valoverholla CE-varustus, sormisuojaus, laser AKAS manuaalinen CE-varustus, sormisuojaus, laser AKAS automaattinen TOIMITUSEHDOT Toimitusaika: Hinta Maksuehdot 90 päivää tehtaalta. Vahvistetaan tilattaessa. Vapaasti autonlavalla asiakkaalla. hintoihin lisätään voimassa oleva ALV Mahdollinen kurssitarkistus tly04 40 % Tilausvahvistusta vastaan, 14 pv 40 % ennen laivausta tehtaalta Särmäritarjous 6/5

7 20 % 14 pv toimituksesta Myyntiehdot Asennus Takuu Muut ehdot Tarjouksen voimassaolo: TLY04 Teknisen kaupan liiton toimitusehdot, Työstökoneiden ja laitteiden yleiset tomitusehdot. 2 päivää 1200 sisältää matakakulut Asiakas vastaa sähkönsyötöstä koneelle sekä lattian vahvuudesta ja mahdollisista muutoksista. Samoin vakuutuksesta kuorman purun, siirron ja asennuksen ajaksi. Samoin tarvittavasta nostokalustosta asennuksen ajaksi. Lisäksi asiakas järjestää 1 työntekijää asentajien avuksi tarvittaessa 1 vuosi valmistus ja materiaalivirheiden varalta. Kulutusosat eivät sisälly takuuseen. TLY04 Oikeus muutoksiin pidätetään 30 päivää HUOLTO JA VARAOSAT Klaukkala Rensi 2 koulutettua huoltomiestä Vantaa CNC Maint-Tech Oy Pitkä kokemus konepajateollisuuuden kunnossapidosta Rensi 1 koulutettu huoltomies Tampere Pajaservice Oy, Pirkkala Yli 20 työstökonealan ammattilaista käytössäsi Lounais-suomi, Salo Kari Nykänen Arvostettua ammattitaitoa Jyväskylä Wemaint Oy Luotettava levyteollisuuden huoltokumppani Konecranes 2 Rensin nimeämää huoltomiestä Lapua Maint Way Oy Maint Way Vaasa Maint Way Oy hallitsee teollisuuden huoltopalvelut Pohjanmaan CNC-Service Varmuutta tuotantoon Pohjanmaalta Iisalmi Iisalmen Sähkö- ja Automaatiosuunnittelu Oy Kokkola Pohjois Suomi Oulu / Tornio Mauri Koskela Oy Konecranes 1 Rensin nimeämä huoltomies. Ystävällisin terveisin Mikko Nikola Rensi Finland Oy Yrittäjäntie 28, 01800, Klaukkala Finland mikko.nikola@rensi.fi Vastinkynnet on varustettu kätevällä ja tarkalla hienosäädöllä Särmäritarjous 7/5
