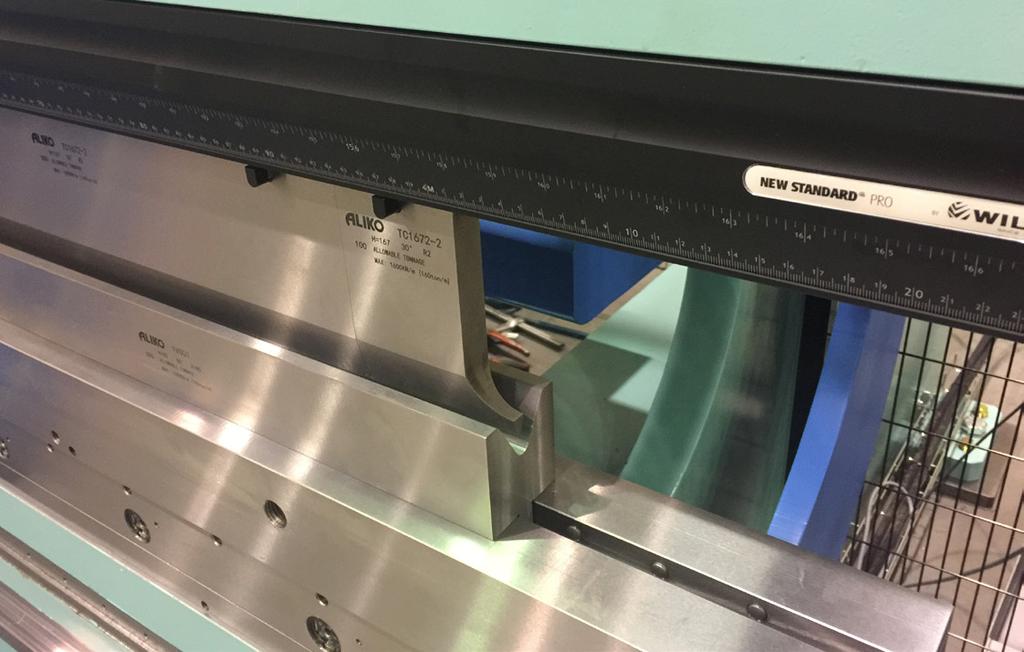

2 Sisältö Nämä sanat tulevat meille mieleen, kun asiakas pyytää kuvailemaan Alikon särmäystyökaluja. Ja miksipä ei tulisi, koska joka sana on täyttä totta. Haluamme olla parhaita siinä, mitä teemme, ja särmärin työkaluissa olemme. Kaikki Alikon työkalut valmistetaan laatumateriaalista ja läpikarkaistaan, joten niiden kestävyys ja tarkkuus ovat huippuluokkaa. Oma valmistus takaa, että tuotteet tulevat sellaisina kuin ne on tilattukin. Myymme vain sitä, mitä asiakas oikeasti tarvitsee, työkalu suunnitellaan tarvittaessa alusta alkaen asiakkaan kanssa. Aliko täytti vuotta viime vuonna (2018). Kuluneiden vuosien aikana maailma on muuttunut melkoisesti ja niin on Alikokin, mutta tärkein asia meille on edelleen sama, asiakkaan tyytyväisyys. Vastaamme itse jokaisesta myydystä tuotteesta, palvelusta tai projektista, asiakas saa aina avun meiltä. Hoidamme toimitukset loppuun mahdollisista vastoinkäymisistä huolimatta. Aina. Henkilöstömme on erittäin hyvä kattaus alan asiantuntijoita: vuosikymmenten kokemusta ja nuorta innokkuuta, suunnittelijoita ja tekijöitä, duunareita ja pomoja. Alikolle yhtä tärkeitä kaikki. Olemme perheyritys ja se perhe on tämä koko porukka. Myös tiedon sukupolvenvaihdos toteutuu meillä luonnollisesti ja nuorimmatkin työntekijät ymmärtävät pitkien asiakassuhteiden merkityksen. Yksikään asiakas tai tilaus ei ole meille liian pieni, kaikki asiakassuhteet yhdessä muodostavat vahvan tukijalan toiminnallemme. Emme toisaalta pelkää suuriakaan haasteita; rohkeutta ja osaamista löytyy kyllä. Ota yhteyttä, niin näet. Työkalutoimittaja valmiina palvelukseen! Kestäviä, laadukkaita ja juuri asiakkaan tarpeen mukaisia. Eli yksinkertaisesti pirun hyviä! Alatyökalut 5 Yksiaukkoiset alatyökalut 5 Wila-yksiaukkoiset alatyökalut 6 Wila-yksiaukkoiset alatyökalut 30 7 Wila-yksiaukkoiset alatyökalut 80 7 Promecam-yksiaukkoiset alatyökalut 8 Promecam-yksiaukkoiset alatyökalut 30 9 Promecam-yksiaukkoiset alatyökalut 80 9 Yksiaukkoiset rullatyökalut 10 Moniaukkoiset alatyökalut 11 Ylätyökalut 12 Palasarjat 12 Ylätyökalujen kiinnitykset Vakiomallit 14 Työkalurungot, IK- ja TK-kiinnitys 16 Työkalukärjet, IK- ja TK-kiinnitys 17 Ylätyökalujen erikoisominaisuudet 18 Ylätyökalujen adapterit 19 Alätyökalujen adapterit 19 Manuaaliset muuttuva-aukkoiset alatyökalut 20 CNC muuttuva-aukkoiset alatyökalut 21 Aliko CNC-tarkkuusbombeeraukset, kapea 22 Aliko CNC-tarkkuusbombeeraukset, pöytämalli 23 Pneumaattinen alatyökalukiinnitys 24 Alikon historia 27 Särmää työpäivää toivottaen, Alikolaiset

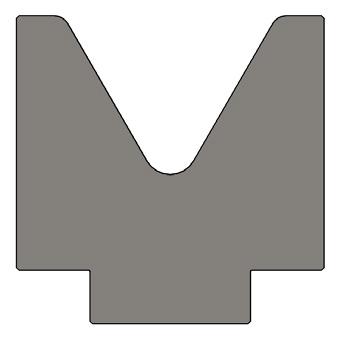

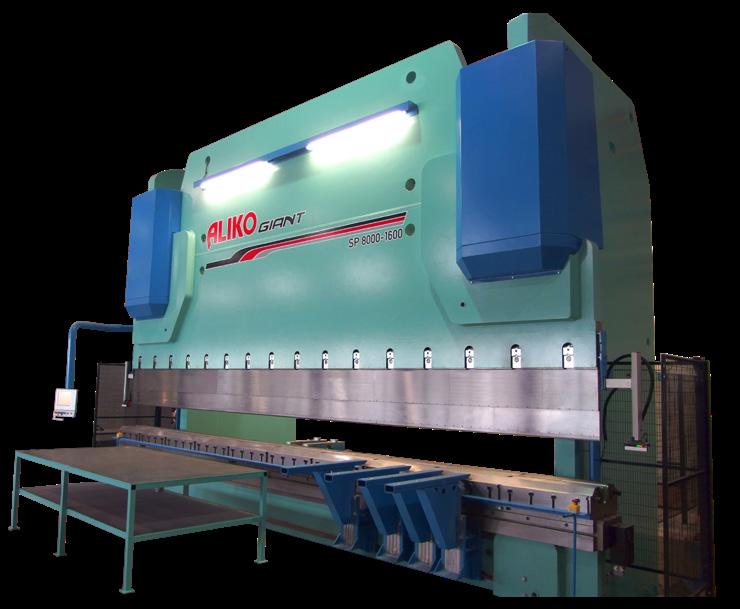

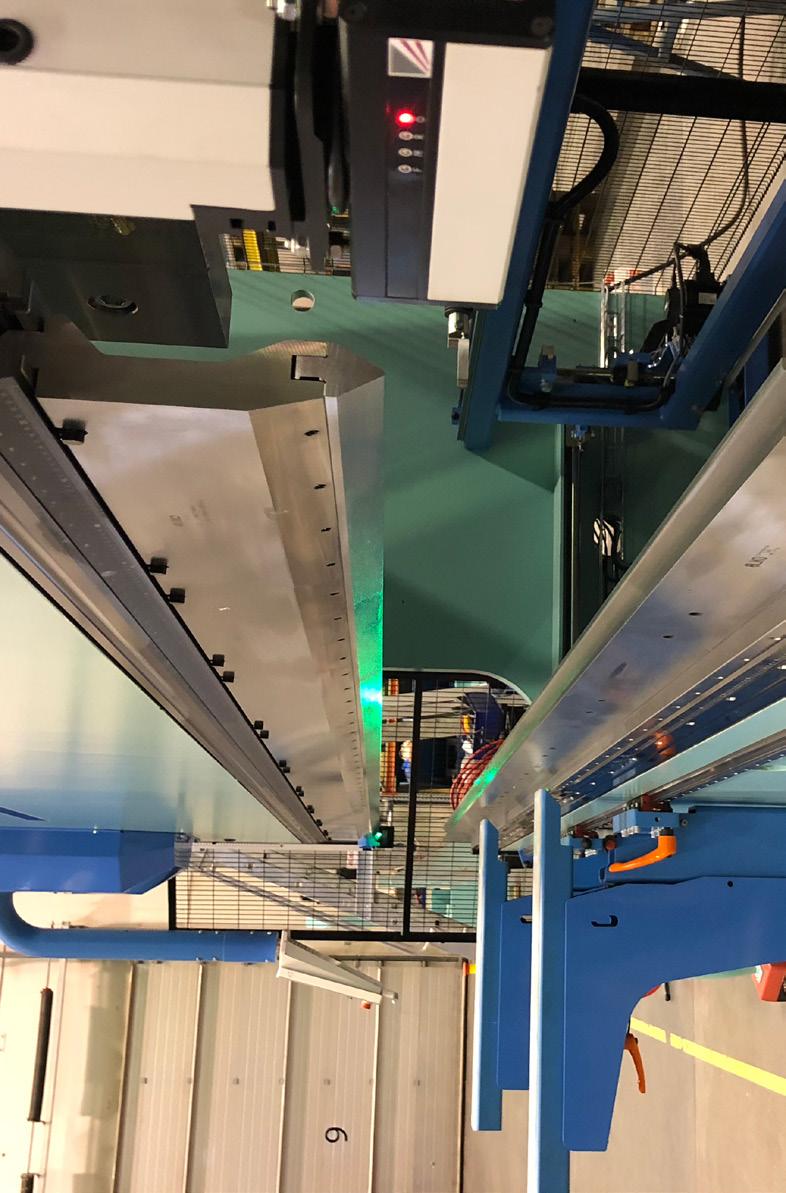

3 5 monipuolisia ratkaisuja jo vuoden ajan Aliko Oy Ltd toimittaa työkaluja särmäyspuristimiin asiakkaan tarpeiden mukaan. Kiinnitys tehdään asiakkaan koneeseen sopivaksi ja se mitoitetaan asiakkaan vaatimuksien mukaan. Kaikki toimittamamme työkalut valmistetaan 42CrMo4 materiaalista, hiottuna ja karkaistuna. Tällä takaamme, että toimittamamme työkalut ovat laadukkaita ja kulutusta kestäviä. Varastostamme löytyy jatkuvasti monipuolinen valikoima leikkuuteriä ja särmäyspuristimien työkaluja. Lisätietoja: puh , Yksiaukkoiset alatyökalut materiaali 42CrMo4 teräs viimeistely karkaisu, hionta vaikeat muodot kapealla yksiaukkoisella alatyökalulla voidaan taivuttaa vaikeampia muotoja pituus tämän työkalumallin minimimitta on 10 mm ja maksimimitta koneentyöleveys nopeus itsekeskittävä kiinnitys mahdollistaa palasarjojen käytön ja lyhentää asetusaikoja merkittävästi pneumaattinen pikakiinnitys (s. 24) yksiaukkoisille Wila-työkaluille suunniteltu pneumaattinen alatyökalukiinnitys tekee alatyökalujen vaihdosta nopeaa ja helppoa palasarjat saatavilla kaikkiin malleihin alla olevan jaon mukaisesti erikoismitat seuraavilla sivuilla esitetään muutamia vakiomalleja WILA- ja POMECAMalatyökaluista. Mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan Aliko-alatyökaluja on saatavilla myös palasarjoina ALIKO-modernisoinnilla tuottavuutta särmäykseen kaikkien särmäyspuristimien modernisointiratkaisut Cybelec-ohjauspäivitykset takavasteiden muutostyöt sähköistyksen uusinnat hydrauliikan uusinnat bombeerauslaitteet laserturvajärjestelmät teräkiinnitysratkaisut muut huollot työkaluratkaisut Yksiaukkoiset alatyökaluen kiinnitystyyppi Wila x 20 mm Promecam x 20 mm ALIKO-uutuuksia: muuttuva-aukkoiset työkalut ylätyökalurungot ja vaihtokärkimallit CNC-tarkkuusbombeeraukset Kuvassa: ALIKO Giant SP konetoimitus Baltiaan vuonna

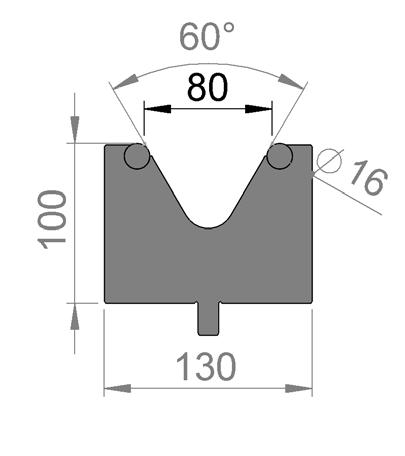

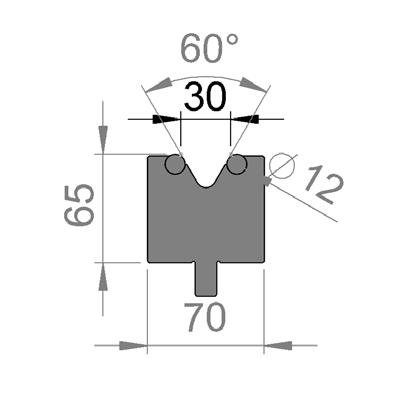

4 6 D V 7 Wila-yksiaukkoiset alatyökalut º V-aukon kulma, sivu 6 V-aukon kulma 30 ja 80, sivu 7 palasarjat saatavilla kaikkiin malleihin yksiaukkoisille Wila-työkaluille suunniteltu pneumaattinen alatyökalukiinnitys tekee alatyökalujen vaihdosta nopeaa ja helppoa rullatyökalut myös mahdollisia mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan voit kysyä tarjouksen työkalumyynnistämme tools@aliko.fi Malli (WαHV) V-aukko, mm D - leveys, mm H - korkeus, mm F, max ton/m 90 F, max ton/m W /30 50 W /30 50 W W W W W W W W W W W W W W W W W W W W W W W W W W W W W W W W W W W H Wila-yksiaukkoiset alatyökalut 30º Malli (WαHV) V-aukko, mm D - leveys, mm H - korkeus, mm F, max ton/m 90 W W W3065 W W W W W W W W30100 W W W W Wila-yksiaukkoiset alatyökalut 80º Malli (WαHV) V-aukko, mm D - leveys, mm H - korkeus, mm F, max ton/m 80 W W W W W W W W W W W W W W W W W W W W W W W W W Mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan. Voit kysyä tarjouksen työkalumyynnistämme tools@aliko.fi

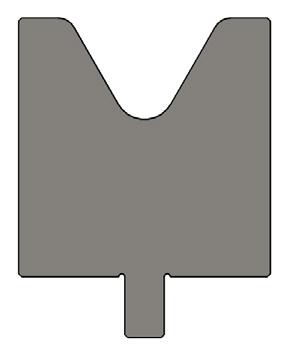

5 8 D V 9 Promecam-yksiaukkoiset alatyökalut º V-aukon kulma, sivu 8 V-aukon kulma 30 ja 80, sivu 9 palasarjat saatavilla kaikkiin malleihin rullatyökalut myös mahdollisia mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan voit kysyä tarjouksen työkalumyynnistämme tools@aliko.fi Malli (PαHV) V-aukko, mm D - leveys, mm H - korkeus, mm F, max ton/m 90 F, max ton/m P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P H Promecam-yksiaukkoiset alatyökalut 30º Malli (PαHV) V-aukko, mm D - leveys, mm H - korkeus, mm F, max ton/m 90 P P P3065 P P P P P P P P30100 P P P P Promecam-yksiaukkoiset alatyökalut 80º Malli (PαHV) V-aukko, mm D - leveys, mm H - korkeus, mm F, max ton/m 80 P P P P P P P P P P P P P P P P P P P P P P P P P Mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan. Voit kysyä tarjouksen työkalumyynnistämme tools@aliko.fi

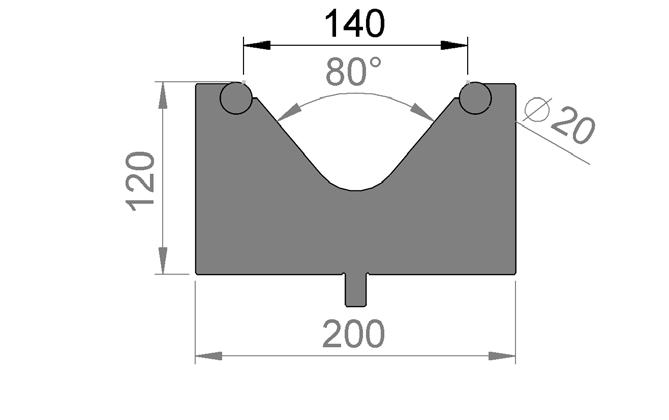

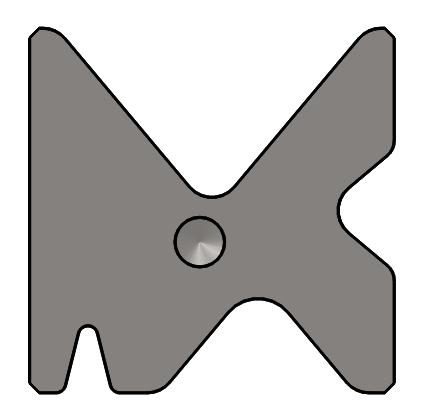

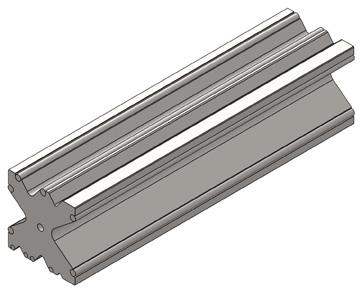

6 V2 D 10 Yksiaukkoiset rullatyökalut Tässä muutama esimerkki yksiaukkoisista rullatyökaluistamme. Mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan. Moniaukkoiset alatyökalut 11 mitat moniaukkoisia alatyökaluja valmistetaan asiakkaan toiveiden mukaan laajassa kokoluokassa (D) x 350x350 mm materiaali 42CrMo4 teräs viimeistely karkaisu, hionta pituus valmistetaan koko työalueen mittaisina ominaisuudet V-aukkoja voidaan valmistaa kulmilla 85. Työkalun äärimitat määräävät suurimman mahdollisen aukon koon rullat vai ei? Aliko valmistaa myös alatyökaluja, joissa V-aukkojen kulmissa on taivutusta helpottavat rullat. Huomaa, että rullien lisääminen V-aukon kulmiin lisää työkalun leveyttä P72623_W_H65_V30, paino 34 kg/m F max: P72625_W_H120_V1, paino 145 kg/m F max: 270 D V1 V5 D V3 D V1 V2 P72619_W_H80_V, paino 53 kg/m F max: P72626_W_H170_V200, paino 283 kg/m F max: V4 V3 Multi-V alatyökalu ilman rullia V7 V4 Multi-V alatyökalu rullilla V6 Määrittele valitsemallesi työkalulle kaikki tarvittavat tiedot: V-aukot V-aukon kulmat äärimitat rullien käyttö Kirjoita tiedot ylös ja lähetä tarjouspyyntö Alikon työkalumyyntiin tools@aliko.fi P72624_W_H100_V80, paino 83 kg/m F max: P72627_W_H200_V, paino 377 kg/m F max:

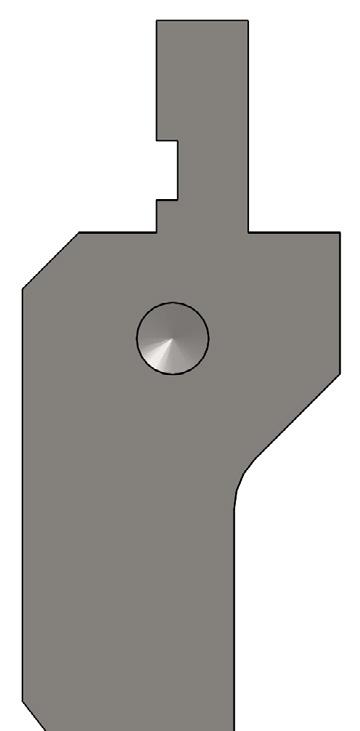

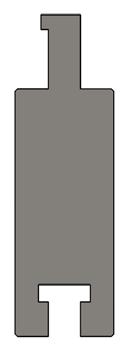

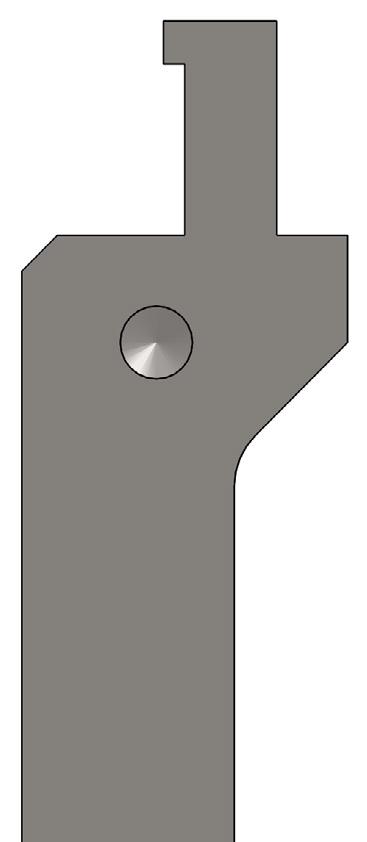

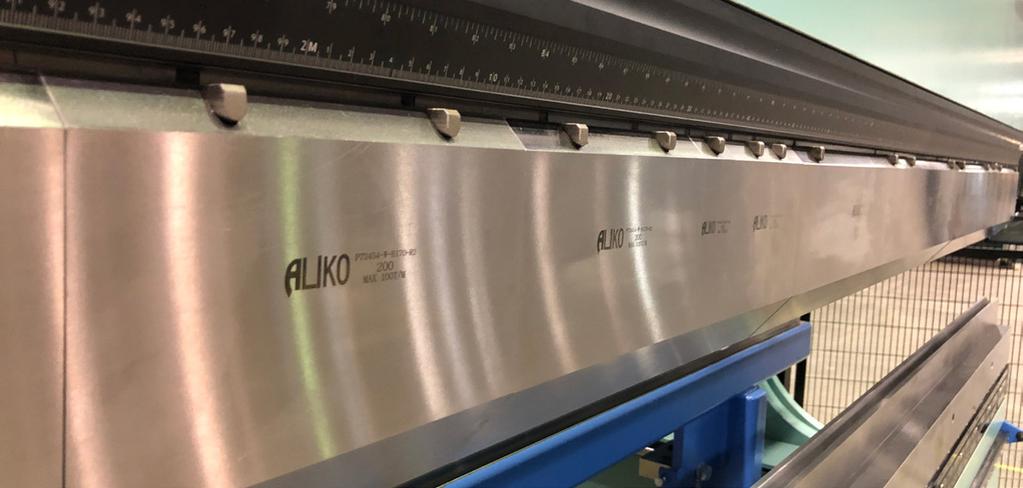

7 12 Ylätyökalut Esiteltävät mallit ovat käytössä olevia ja valmiiksi suunniteltuja työkalumalleja. Kaikkiin malleihin voidaan suunnitella eri kiinnitys. materiaali 42CrMo4 teräs viimeistely karkaisu ja hionta palasarjat saatavilla kaikkiin malleihin yllä esitetyn jaon mukaisesti Mikäli valmiit mallit eivät ole sopivia, voimme suunnitella malleja asiakkaan toiveiden mukaan. Voit kysyä tarjouksen työkalumyynnistämme Palasarjat Aliko-työkaluja on saatavilla myös palasarjoina. työkalut soveltuvat erityisesti ohutlevytöihin tai mittatarkkoihin kotelotaivutuksiin ylätyökaluissa on käytössä sama palasarjajaottelu, kuin alatyökaluissa alla esimerkki palasarjan jaottelusta Ylätyökalujen kiinnitykset Aliko-ylätyökaluja on saatavilla kaikkiin ylätyökalukiinnityksiin: tässä yleisimmät työkalukiinnitysmallimme W, P, B, U, A (Aliko), H (hydraulinen Aliko työkalun kiinnitys tehdään asiakkaan koneeseen sopivaksi ja työkalu mitoitetaan vaatimuksienne mukaan , Kiinnitystyyppi W Kiinnitystyyppi P Kiinnitystyyppi B ,5 5, Kiinnitystyyppi U Kiinnitystyyppi A Kiinnitystyyppi H

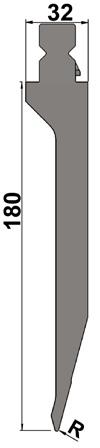

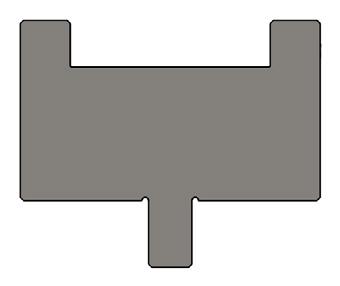

8 Ylätyökalut: vakiomallit Ylätyökalut: vakiomallit 20 Suora ylätyökalu P72321 Yläterän kulma, α 30 Yläterän säde 1 10 Joutsenkaula ylätyökalu P72441_80 Yläterän kulma, α 80 Yläterän säde Korkeus H, mm F max, ton/m Leveys D, mm Korkeus H, mm F max, ton/m Leveys D, mm Perus ylätyökalu P712 Yläterän kulma, α 30 Yläterän säde Joutsenkaula ylätyökalu P72321_ Yläterän kulma, α Yläterän säde 1 10 Korkeus H, mm F max, ton/m Leveys D, mm Korkeus H, mm F max, ton/m Leveys D, mm Joutsenkaula ylätyökalu P72321_80 Yläterän kulma, α 80 Yläterän säde 1 10 Joutsenkaula ylätyökalu P72441_ Yläterän kulma, α Yläterän säde Korkeus H, mm F max, ton/m Leveys D, mm Korkeus H, mm F max, ton/m Leveys D, mm

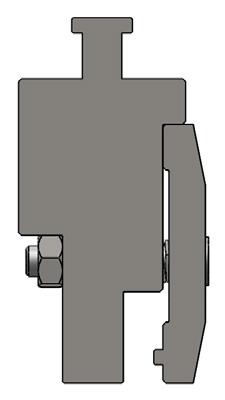

9 Ylätyökalut: rungot Vaihtokärkiset ylätyökalut ovat ALIKO-työkalujen jatkuvan tuotekehityksen tulosta. Ylätyökalujärjestelmää kannattaa harkita, kun: taivutuksissa on useita eri taivutussäteitä taivutettavat materiaalit ovat vahvoja tarvitaan kustannustehokas ylätyökalujärjestelmä Alla muutamia esimerkkejä IK- ja TK-kärkityypin ylätyökalurungoista. unkoja on saatavilla kaikilla ylätyökalukiinnityksillä. IK-kiinnitys soveltuu parhaiten kevyempiin kuormituksiin; IK-kärjet ovat myös helpompia asentaa pienemmän painonsa ansiosta TK-kiinnitys ideaaliratkaisu, kun kärjet ovat isoja ja painavia; T-mallinen kiinnitys on tässä tapauksessa turvallisempi Huomio! IK-kärjen voi kiinnittää myös TK-kiinnitykseen! Voit kysyä tarjouksen piirustusnumeron perusteella työkalumyynnistämme IK-kiinnitys Ylätyökalut: kärjet ALIKO-työkalukärkiä on saatavilla kahta eri kiinnitysmallia: Kiinnitysmalli IK-kiinnitys TK-kiinnitys Kärjen minimileveys 30 mm mm Voimankesto 300 ton/m 500 ton/m Minimikorkeus kiinnityksestä 30 mm mm Esim. 10 kärjen paino 7,95 kg/m 11,95 kg/m IK, pienet säteet IK, isot säteet 19 TK, pienet säteet TK, isot säteet 24 TK-kiinnitys 1 P72412_W_H1 (joutsenkaulamallit) F max: ton/m P714 (Aliko-mallit) F max: ton/m 100 P71437 (Aliko-mallit) F max: ton/m P72393-B_W (suorat rungot) F max: ton/m P71439 (Aliko-mallit) F max: ton/m P71438 (Aliko-mallit) F max: ton/m P72103_W (joutsenkaulamallit) F max: ton/m 55 P71442 (Aliko-mallit) F max: ton/m Malli Korkeus, mm Leveys, mm Säde, Malli Korkeus, mm Leveys, mm Säde, P72080_0, ,5 P71436_1 1 P72080_ P71436_2 2 P72080_ P71436_3 3 P72080_ P71436_4 4 P72080_ P71436_6 6 P72080_ P71436_8 8 P72080_ P71436_10 10 P72080_ P71436_12 12 P72080_ P71436_15 15 P72080_ P71436_18 18 P72080_ P71436_20 20 P72080_ P71436_23 23 P72121_ P713_ P72530_ P713_ P72367_ P713_ P72447_ P713_ 70 P72367_ P713_ P72531_ P71431_ P72367_ 70 P71431_ P72122_ P71431_ 90 P72122_ P71431_ P72122_ P71431_ P72388_ P71431_ 90 P72389_ P71431_ P72390_ P71431_ P72392_ P71431_

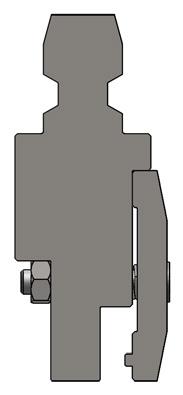

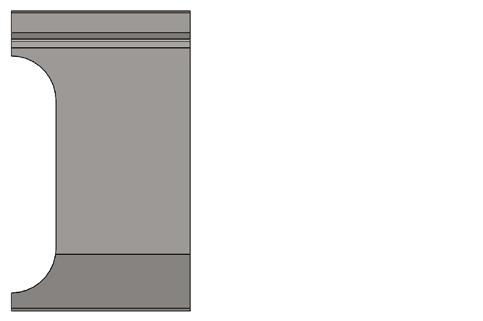

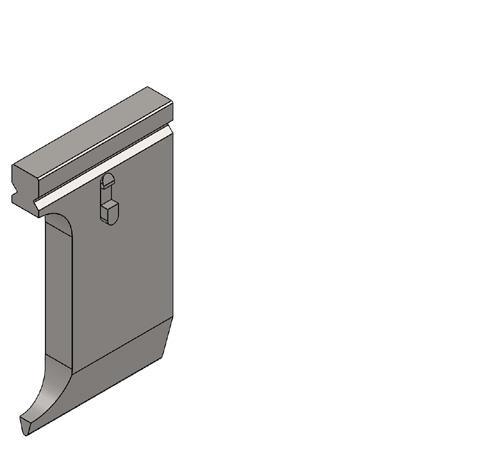

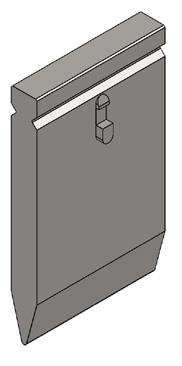

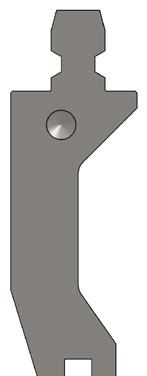

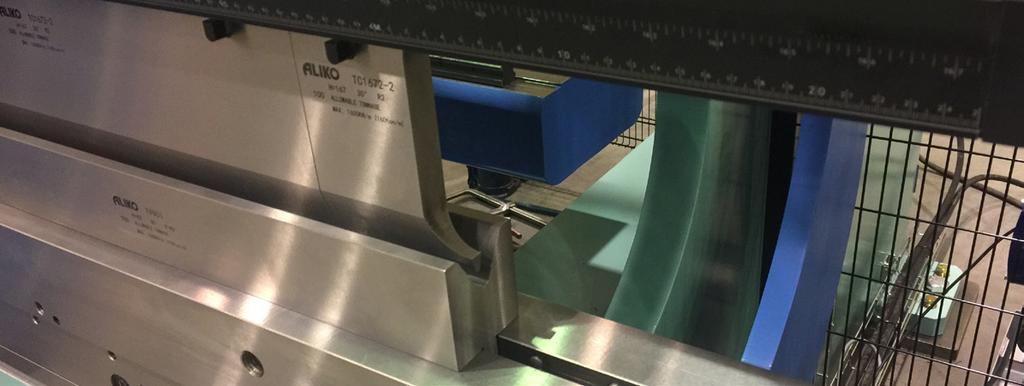

10 18 Ylätyökaluen erikoisominaisuudet Aliko-ylätyökaluihin on saatavilla erikoisominaisuuksia optiona; yleisimpänä sarviterät ja pikavaihtokynnet (safety clip). Sarviterät Työkalusarjan päädyt voidaan valmistaa sarviterillä, joiden avulla voidaan taivuttaa monimutkaisempia kotelorakenteita. Sarvimuoto on aina työkalukohtainen. Helpoin malli voidaan mallintaa kolmella mitalla: H korkeus pyöristysten säde D muodon syvyys Wila-työkalujen pikavaihtokynnet (safety clip) Wila-työkalujen pikavaihtokynnet nopeuttavat työkaluvaihtoa. Kynsien johdosta työkaluja ei tarvitse pujottaa työkalukiinnityksen päästä pois, vaan ne voidaan irroittaa sijainniltaan. Pikavaihtokynsien etuja ja ominaisuuksia: erittäin nopea työkaluvaihto automaattinen työkalukeskitys alle 100 mm työkalut toimitetaan yhdellä kynnellä, pidemmät kahdella Huomio! Pikavaihtokynsillä varustetuille ylätyökaluille on painoraja: 16 kg/työkalu! H P72321_sarvi P72321_klipsit D Ylätyökalujen adapterit Aliko hydraulinen + Promecam Alatyökalujen adapterit 14 P729 Promecam Wila TK-kiinnitys Promecam 265 Aliko hydraulinen TK-kiinnitys pneumaattinen P73281 korotuspala Wila-kiinnitys Promecam 19 P72062 Adapteri MA-alatyökaluun mm 158 P72330 Adapteri MA-alatyökaluun mm 14 P72342 Adapteri WHP 180 P724 ATP pöydälle 150 P788 Työkalun pohjalatta

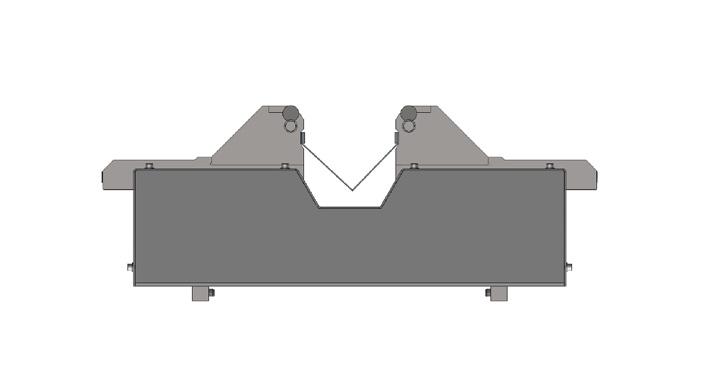

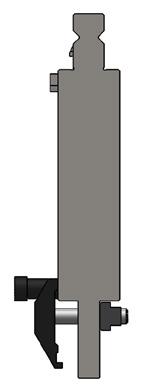

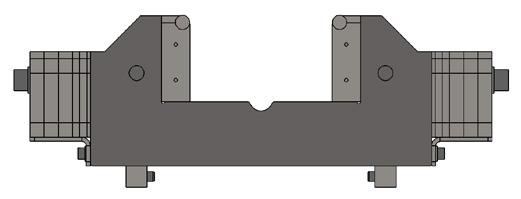

11 Manuaaliset muuttuva-aukkoiset alatyökalut CNC muuttuva-aukkoiset alatyökalut Yleistä V-aukkojen säätö manuaalisesti vaihdettavien välilevyjen avulla vahva ja kestävä rakenne sovellettavissa lähes kaikkiin särmäyspuristin malleihin pituus asiakkaan tarpeen mukaan 210 V-200 Miksi valita Aliko Man-MA-alatyökalu? säädön tarkka porrastus, V-aukot 10 mm välein voidaan taivuttaa jopa 30 taivutuksia rullat V-aukon kulmissa vähentävät särmäyksessä tarvittavia voimia ja parantavat työkalun kestoa CNC-MA-alatyökalua edullisempi ratkaisu Malli Käyttöalue, mm Korkeus, mm Maksimivoima α 80, t/m P72006 V P71633 V Yleistä moottoroitu V-aukon säätö vahva ja kestävä rakenne sovellettavissa lähes kaikkiin särmäyspuristinmalleihin pituus asiakkaan tarpeen mukaan 330 V-200 Miksi valita Alikon CNC-MA-alatyökalu? säädön tarkka porrastus, V-aukot 10 mm välein nopea V-aukon säätö suoraan ohjauksesta rullat V-aukon kulmissa vähentävät särmäyksessä tarvittavia voimia ja parantavat työkalun kestoa CNC-MA /200- ja 50/300-mallit suunnitellaan asiakkaan tarpeiden mukaan Malli Käyttöalue, mm Korkeus, mm Maksimivoima α 80, t/m P72015 V Aliko CNC-MA /200 V Aliko CNC-MA 50/300 V

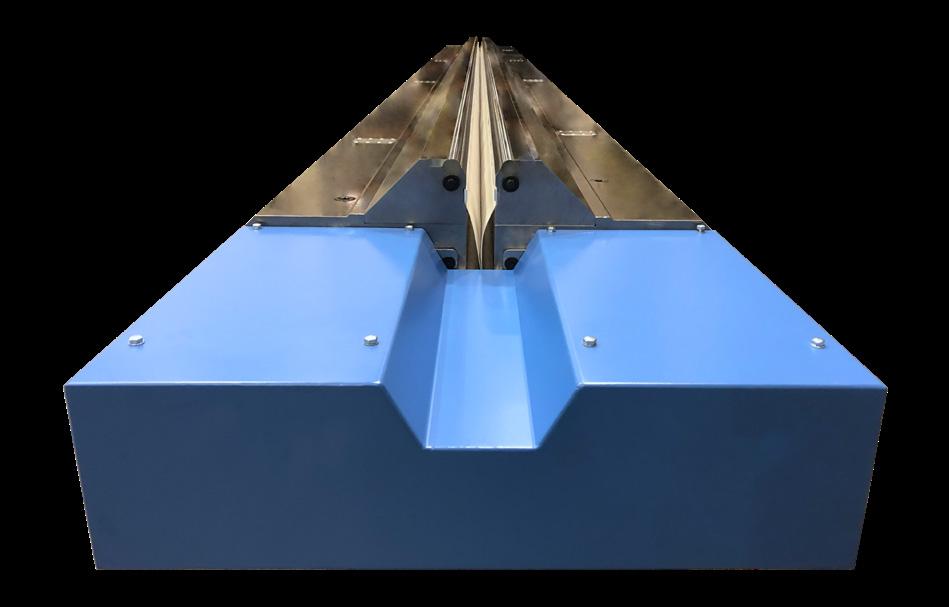

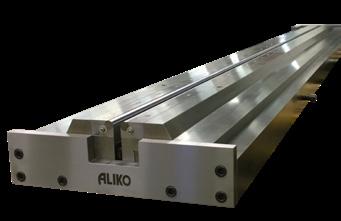

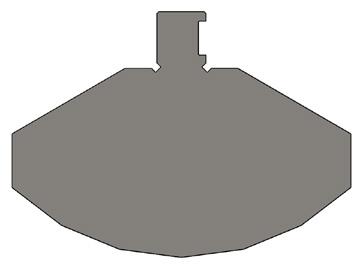

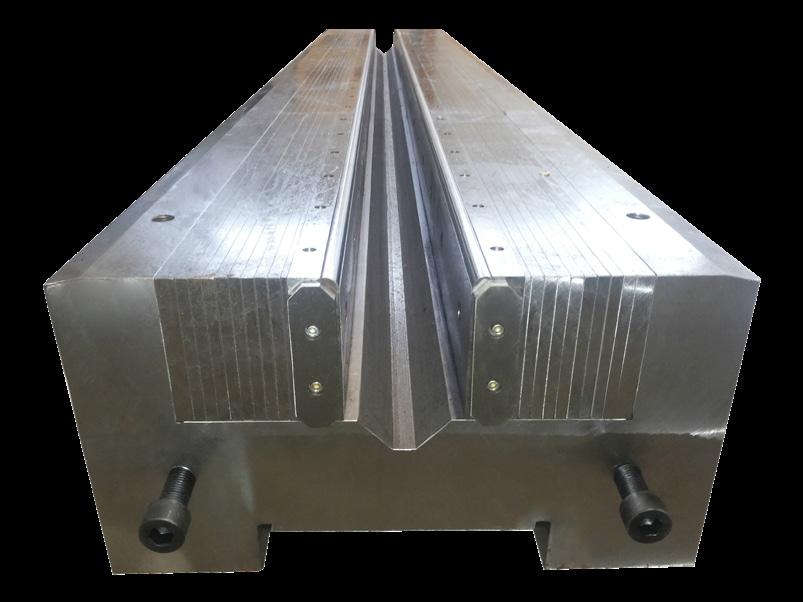

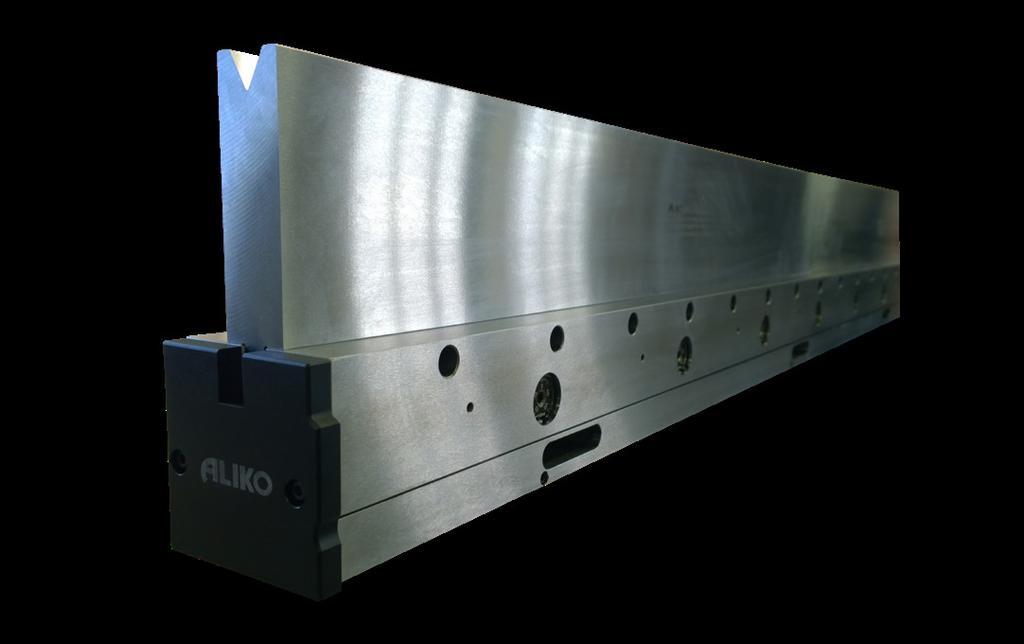

12 Aliko CNC-tarkkuusbombeeraukset Aliko CNC-tarkkuusbombeeraukset Kapea bombeeraus kapea Aliko CNC-tarkkuusbombeeraus on saatavilla seuraavilla integroiduilla alatyökalukiinnityksillä: Wila mm Promecam 14 mm ja mm kiilojen hienosäätö 0 mm välein kapea rakenne mahdollistaa vaikeammat taivutukset korkeus 95 mm leveys 90 mm laaja käyttöalue, ideaali bombeeraus sekä ohutlevytöihin että raskaampaan levyntaivutukseen nopea työkaluvaihto, ei erillistä työkalujen keskitystä voidaan valmistaa 3 6 m pituisina bombeerauksen säätö ja laskenta suoraan särmäyspuristimen ohjauksesta Pöytämallin bombeeraus Aliko CNC pöytämallin bombeeraus asennetaan suoraan työkalupöydän päälle ja on sovellettavissa lähes kaikkiin särmäyspuristinmalleihin kiilojen hienosäätö -0 mm välein yhteensopiva kaikkien alatyökalumallien kanssa korkeus 100- mm leveys -500 mm laaja käyttöalue, ideaali bombeeraus sekä ohutlevytöihin että raskaampaan levyntaivutukseen voidaan valmistaa 3 14 m pituisina bombeerauksen säätö ja laskenta suoraan särmäyspuristimen ohjauksesta

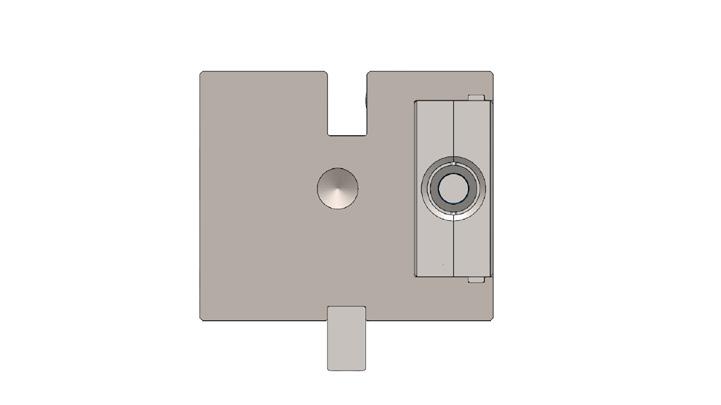

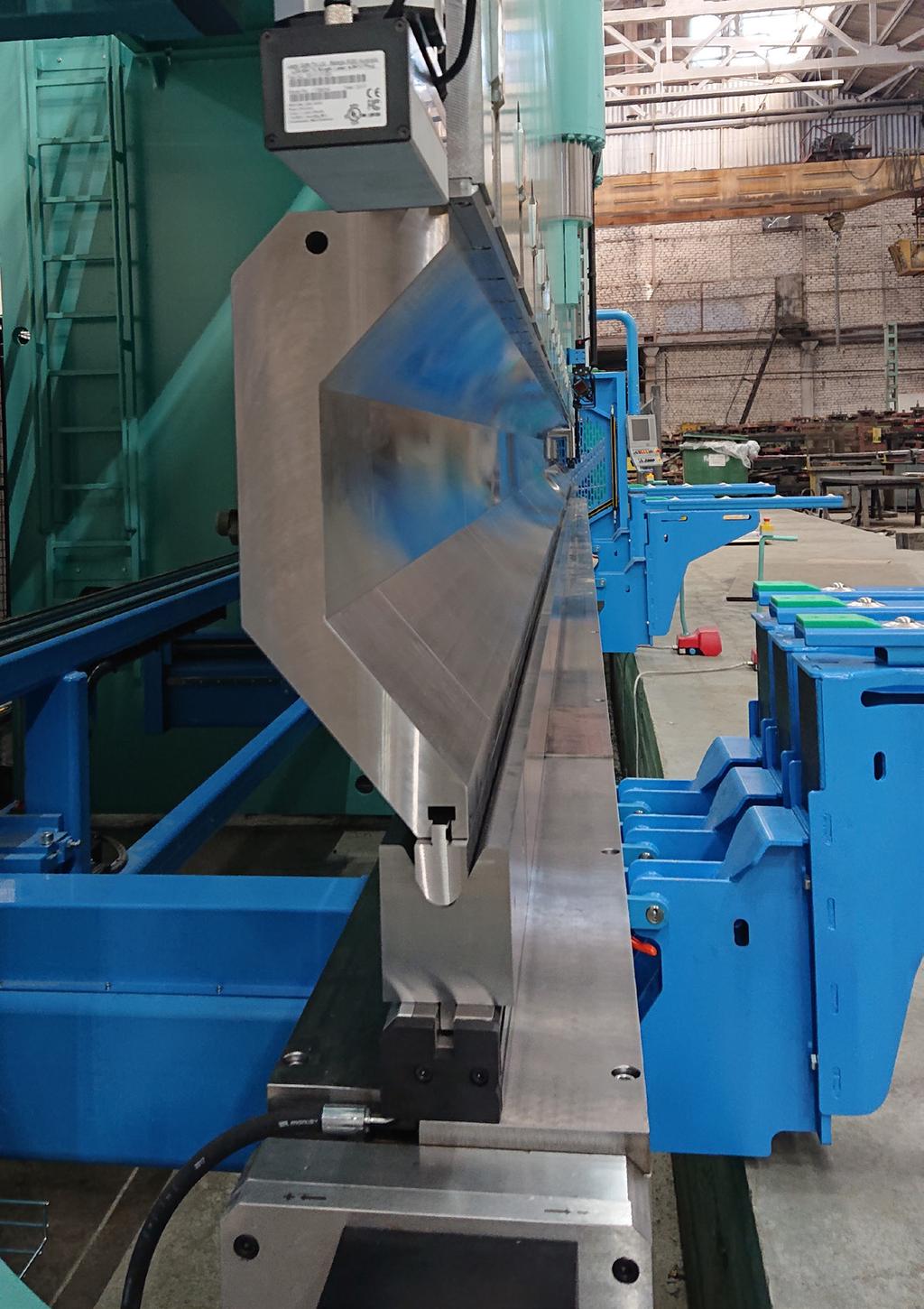

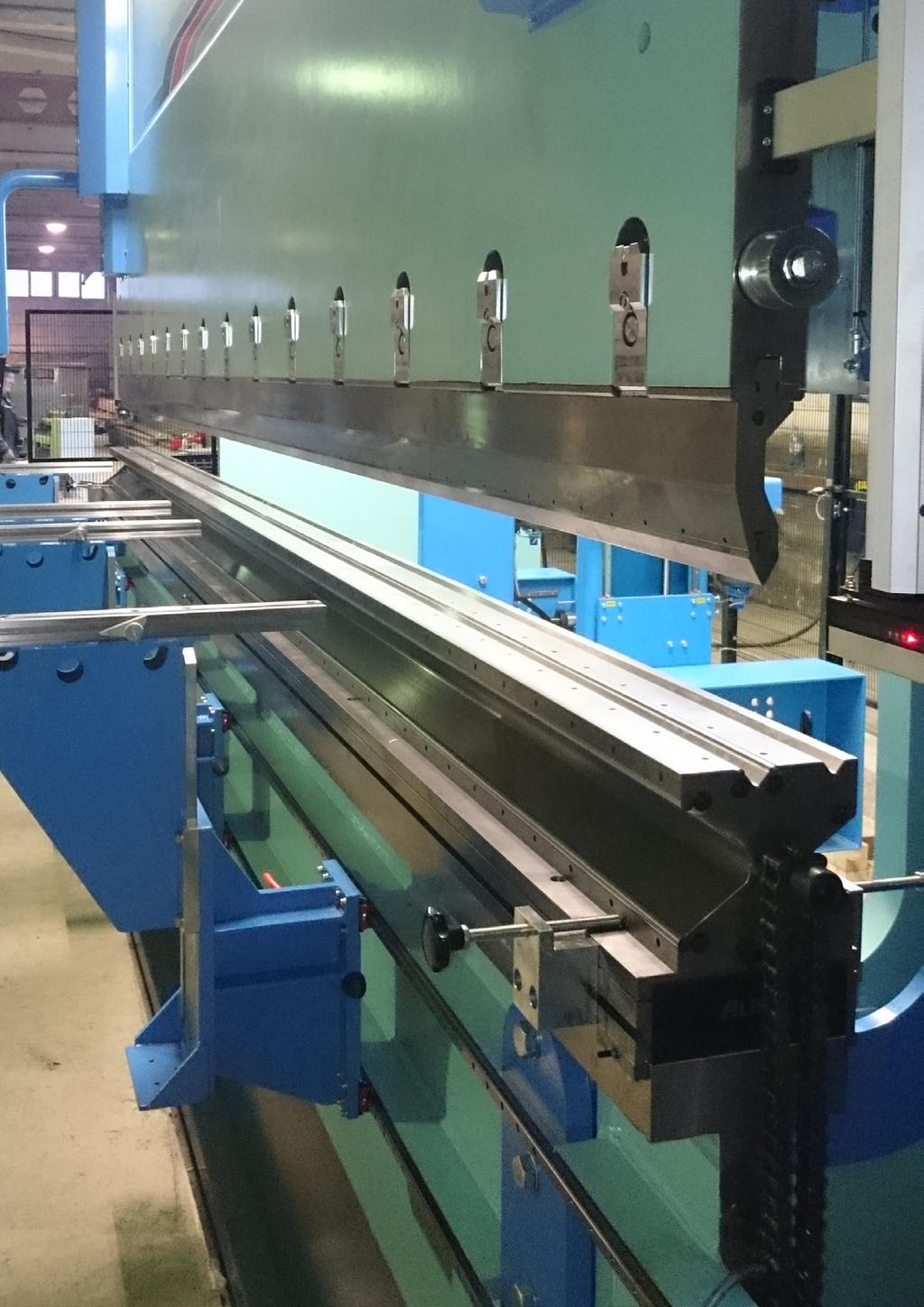

13 24 Pneumaattinen alatyökalukiinnitys 22 Hyödyt: nopea työkaluvaihto, ei vaadi keskittämistä aukkojen vaihdon yhteydessä 1-aukko alatyökalut kevyitä käsitellä palasarjojen käyttö mahdollista, paininnastat 50 mm välein asennetaan bombeerauksen päälle Tekniset tiedot: korkeus 85 mm leveys 100 mm voimankesto 300 tn/m, kun asennuspinta vähintään 90 mm leveä paino 58 kg/m pistoliitin 10 mm paineilmaletkulle molemmissa päissä (6 bar painevaatimus)
