2 ASCO MASCHINENBAU GMBH ASCO Maschinenbau GmbH valmistaa Variobendmerkkisiä pitkiä kanttikoneita sekä Variobend kahteen suuntaan taivuttavia koneita. ASCO Maschinenbau GmbH:n asiakkaita ovat peltisepät, katontekijät, hallien rakentajat ja levyjen taivutuksia tarjoavat yritykset, jotka tuottavat profiilinsa ammattimaisesti ja tehokkaasti Variobend-taivutuskoneilla. Variobendin kanttikoneen ainutlaatuinen, patentoitu taivutustekniikka mahdollistaa tähän asti vaikeina pidettyjen profiilien työstämisen. Poikkeuksellinen hinta-laatusuhde, täyttää korkeimmatkin laatuodotukset. Kaikkien koneiden suunnittelusta huolehtivat kokeneet suunnittelijat ja valmistuksesta ammattitaitoinen erikoishenkilökunta. Tämä takaa erittäin hyvän laadun suunnittelusta valmistukseen ja koneen toimitukseen. Kaikkiin tuotetta ja käyttöä koskeviin kysymyksiin vastaavat ASCO Maschinenbau GmbH:n teknikot sekä paikalliset jälleenmyyjämme. 2

3 VARIOBEND KOSKETUSNÄYTTÖOHJAUS Variobend kosketusnäyttöohjaus koostuu käyttäjäystävällisestä ja selkeästä ohjausrakenteesta sekä käyttösovelluksista, jotka asettavat uusia standardeja ohjaukselle. Variobend kosketusnäyttöohjaukseen voidaan syöttää rajaton määrä profiileja ja kansioita. Kaikki profiilit ja kansiot voidaan nimetä vapaasti ja ne voidaan tallentaa ja jälleen poistaa. Sekä profiilit että kokonaiset kansiot voidaan siirtää koskettamalla ja vetämällä USB-muistitikkuun tai työpöydälle tallennettaviksi. Korkealaatuiset teollisuusnäytöt takaavat tarkat sormikomennot. Uudet profiilit voidaan vetää käyttäjäystävällisesti sormella ja mitata. Painikkeilla ZS, Leikkaus ja Tarttuja toimivat seuraavat toiminnot: ZS: Automaattinen profiilien särmäys, jolloin ne voidaan asettaa sisäkkäin. Leikkaus: Ennen taivuttamista pelti leikataan laskettuihin mittoihin. Tarttuja: Jos koneessa on tarttujalla varustettu syvyysvaste, profiilit voidaan valmistaa täysin automaattisesti. Jos profiilien sisäkkäin asettaminen tehdään ZS-painikkeella, näyttöön ilmestyy ylimääräisen sinisen profiilin ääriviivat. Tässä tapauksessa kaikki profiilin sivut särmätään kartiomaisiksi samaan paksuuteen. Automaattinen taivutusjärjestyksen laskenta tuottaa heti oikean taivutusjärjestyksen. Taivutusjärjestys voidaan myös ohittaa tai syöttää käsin. Profiilin taivutus voidaan simuloida ja sen kulku tarkistaa etukäteen. Variobendin automaattisella tarttujajärjestelmällä varustetuissa kahteen suuntaan taivuttavissa koneissa voidaan määrittää myös tarttujan ja vastepuikon sijainnit. Automaattikäytössä käyttäjiä opastetaan koko taivutusohjelman ajan, ja kaikki levyn käsittelytoimet, kuten kääntämiset, näytetään visuaalisesti näytössä tekstiohjeiden kera. 3

4 VARIOBEND KAHTEEN SUUNTAAN TAIVUTTAVA KONE Variobendin ylä- ja alapuolen taivutustekniikka mahdollistaa pitkien ja vaikeasti taivutettavien osien käsittelyn. Variobendin kahteen suuntaan taivuttava kone lyhentää merkittävästi pitkien kappaleiden kääntämiseen kuluvaa aikaa. Tuottavuuden kasvun ja työturvallisuuden parantumisen lisäksi vinoon asetetut taivutuspalkit sekä niiden poikkeuksellisen suuri vapaatila tuovat joustavuutta ja lisäävät työstettävien profiilien valikoimaa. Patentoitu Variobendin taivutusjärjestelmä mahdollistaa poikkeuksellisen suuren vapaatilan ja monien erilaisten tuotteiden työstämisen. Niille, jotka haluavat taivuttaa 6 ja 8 metrin työpituuksia tehokkaasti, tarkasti ja tasaisesti samalla tarkkuudella, soveltuu Variobendin kahteen suuntaan taivuttavan koneen DB-sarja. 270 Patentoitu Variobendin taivutustekniikka mahdollistaa vinoon asetettujen taivutuspalkkien ansiosta poikkeuksellisen suuren vapaatilan ja siten ainutlaatuisen profiilivalikoiman ja joustavuuden. Taivutus- ja yläpalkkien kestävät segmentit mahdollistavat hyvän taivutustuloksen ilman vääntymiä tai epätoivottuja painautumia. Vaurioituneet segmentit voidaan vaihtaa helposti. Yläpalkin suuri 770 mm:n avauma mahdollistaa pienten kelojen purkamisen suoraan koneeseen. Myös profiilin nopeaan ja kätevään kääntämiseen työpöydällä ei tarvita kuin yksi käyttäjä. Hankala ja aikaa vievä materiaalin kääntäminen tasauspöydällä jää pois. 4

5 Malli DB 6.1,50 DB 8.1,50 Paikkojen ja puristusvarsien määrä 6 kappaletta 8 kappaletta Työpituus mm mm Taivutuskapasiteetti/ leikkauskapasiteetti Teräs 400 N/mm V2A 600 N/mm Alumiini 190 N/mm 1,50 mm 1,00 mm 2,00 mm 1,50 mm 1,00 mm 2,00 mm Suurin taivutuskulma Pidätinpalkin avauskorkeus 770 mm 770 mm Syöttösyvyys mm/1 250 mm mm/1 250 mm Taivutuspalkin nopeus n. 3,5 / s n. 4,0 / s Syvyysvasteen alue mm/1 250 mm mm/1 250 mm Syvyysvastepuikkojen määrä 6 kappaletta 7 kappaletta Teho 22 kw 22 kw Mitat P x L x K x x mm x x mm Paino kg kg Malli DB 6.1,50 Leikkurin johdekiskot on kiinnitetty suoraan koneen runkoon. Tällä tavalla taivutuspalkit ovat vapaat johdekiskoista, eivätkä kiskot aiheuta niille häiriöitä. Leikkuuvälys ja päällekkäisasetus ovat vakioita ja takaavat erinomaisen leikkuutuloksen. Sähkökäyttöistä syvyysvastetta /1 250 mm käyttää korkean tarkkuuden kuulakara. Kapeneva taivutus sekä profiilien sisäkkäin asettaminen kuuluvat perustoimintoihin. Vaihtoehtoisesti syvyysvaste voidaan liittää täysautomaattiseen tarttujaversioon. Harjapöytä estää materiaalien naarmuuntumisen. Variobendin kosketusnäyttöohjauksen käyttäjäystävällisyys asettaa uuden standardin pitkäkanttikoneiden valmistukselle. Standardiin kuuluvia toimintoja ovat muun muassa sormella vetäminen, profiilien asettaminen sisäkkäin, profiilien ja kansioiden vetäminen ja pudottaminen, mahdollisuus luoda rajaton määrä kansioita ja profiileja, langaton profiilien siirto, automaattinen taivutusjärjestyksen laskenta, toimisto-ohjelma, tabletti-pc-versio jne. 5

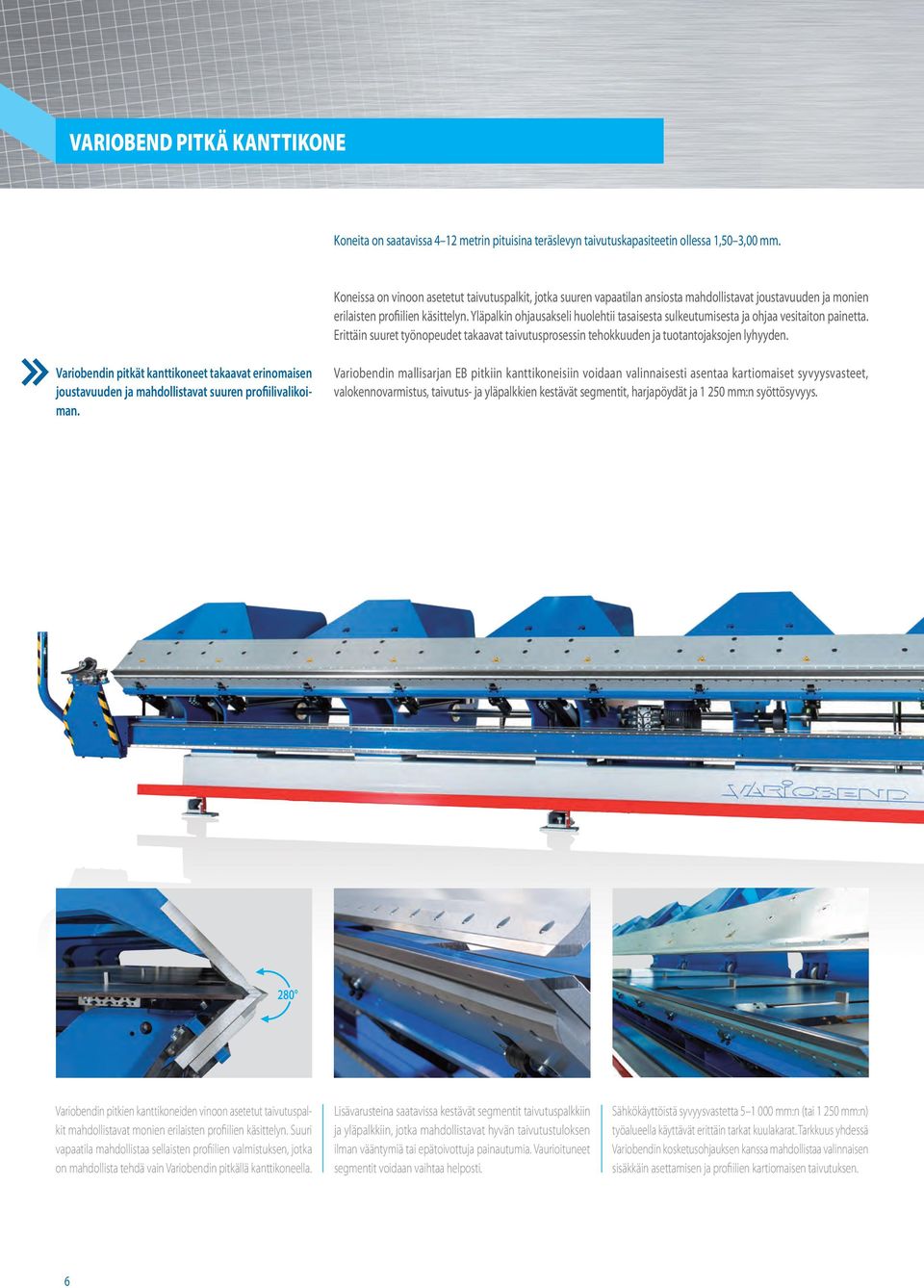

6 VARIOBEND PITKÄ KANTTIKONE Koneita on saatavissa 4 12 metrin pituisina teräslevyn taivutuskapasiteetin ollessa 1,50 3,00 mm. Koneissa on vinoon asetetut taivutuspalkit, jotka suuren vapaatilan ansiosta mahdollistavat joustavuuden ja monien erilaisten profiilien käsittelyn. Yläpalkin ohjausakseli huolehtii tasaisesta sulkeutumisesta ja ohjaa vesitaiton painetta. Erittäin suuret työnopeudet takaavat taivutusprosessin tehokkuuden ja tuotantojaksojen lyhyyden. Variobendin pitkät kanttikoneet takaavat erinomaisen joustavuuden ja mahdollistavat suuren profiilivalikoiman. Variobendin mallisarjan EB pitkiin kanttikoneisiin voidaan valinnaisesti asentaa kartiomaiset syvyysvasteet, valokennovarmistus, taivutus- ja yläpalkkien kestävät segmentit, harjapöydät ja mm:n syöttösyvyys. 280 Variobendin pitkien kanttikoneiden vinoon asetetut taivutuspalkit mahdollistavat monien erilaisten profiilien käsittelyn. Suuri vapaatila mahdollistaa sellaisten profiilien valmistuksen, jotka on mahdollista tehdä vain Variobendin pitkällä kanttikoneella. Lisävarusteina saatavissa kestävät segmentit taivutuspalkkiin ja yläpalkkiin, jotka mahdollistavat hyvän taivutustuloksen ilman vääntymiä tai epätoivottuja painautumia. Vaurioituneet segmentit voidaan vaihtaa helposti. Sähkökäyttöistä syvyysvastetta mm:n (tai mm:n) työalueella käyttävät erittäin tarkat kuulakarat. Tarkkuus yhdessä Variobendin kosketusohjauksen kanssa mahdollistaa valinnaisen sisäkkäin asettamisen ja profiilien kartiomaisen taivutuksen. 6

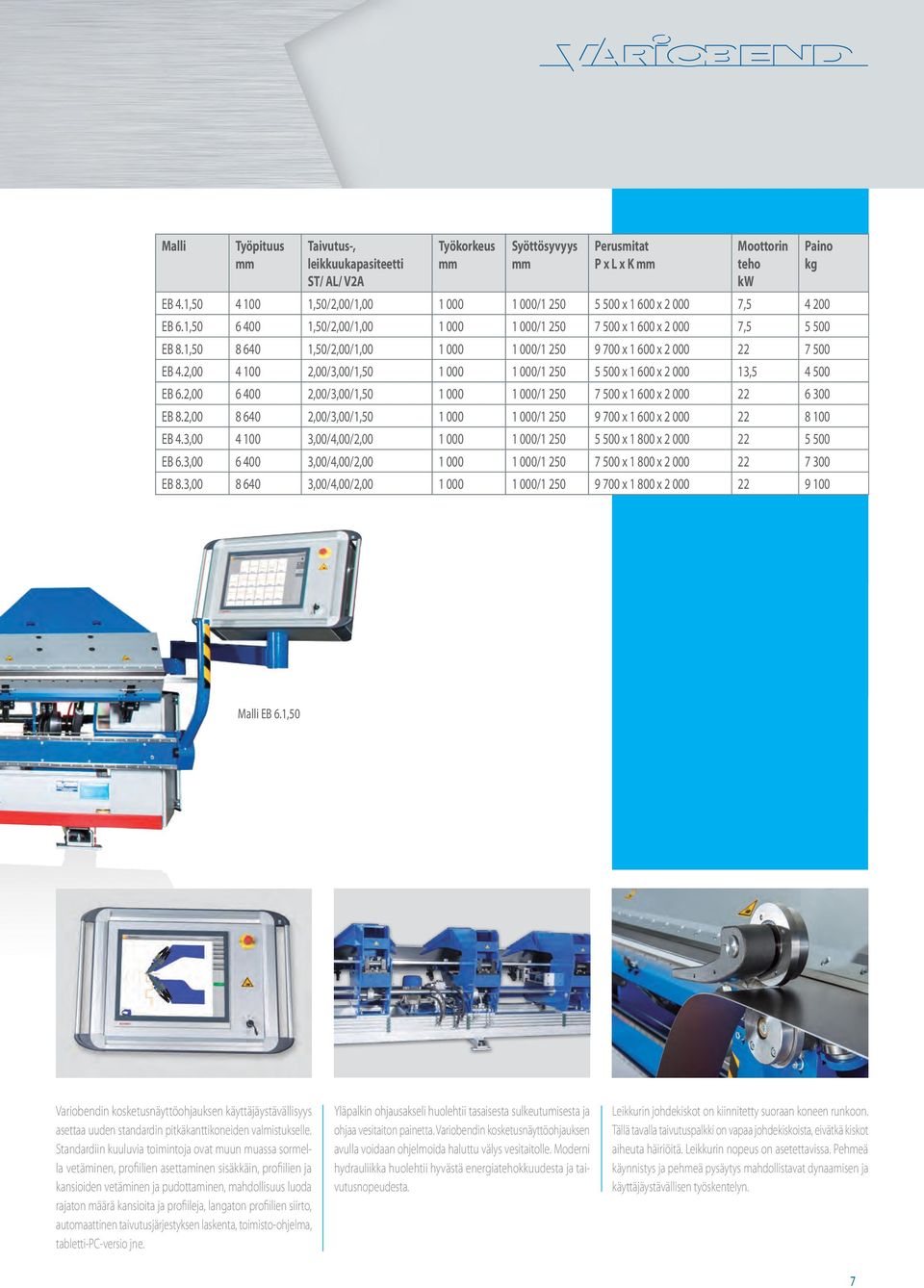

7 Malli Työpituus mm Taivutus-, leikkuukapasiteetti ST/ AL/ V2A Työkorkeus mm Syöttösyvyys mm Perusmitat P x L x K mm Moottorin teho kw EB 4.1, ,50/2,00/1, / x x , EB 6.1, ,50/2,00/1, / x x , EB 8.1, ,50/2,00/1, / x x EB 4.2, ,00/3,00/1, / x x , EB 6.2, ,00/3,00/1, / x x EB 8.2, ,00/3,00/1, / x x EB 4.3, ,00/4,00/2, / x x EB 6.3, ,00/4,00/2, / x x EB 8.3, ,00/4,00/2, / x x Paino kg Malli EB 6.1,50 Variobendin kosketusnäyttöohjauksen käyttäjäystävällisyys asettaa uuden standardin pitkäkanttikoneiden valmistukselle. Standardiin kuuluvia toimintoja ovat muun muassa sormella vetäminen, profiilien asettaminen sisäkkäin, profiilien ja kansioiden vetäminen ja pudottaminen, mahdollisuus luoda rajaton määrä kansioita ja profiileja, langaton profiilien siirto, automaattinen taivutusjärjestyksen laskenta, toimisto-ohjelma, tabletti-pc-versio jne. Yläpalkin ohjausakseli huolehtii tasaisesta sulkeutumisesta ja ohjaa vesitaiton painetta. Variobendin kosketusnäyttöohjauksen avulla voidaan ohjelmoida haluttu välys vesitaitolle. Moderni hydrauliikka huolehtii hyvästä energiatehokkuudesta ja taivutusnopeudesta. Leikkurin johdekiskot on kiinnitetty suoraan koneen runkoon. Tällä tavalla taivutuspalkki on vapaa johdekiskoista, eivätkä kiskot aiheuta häiriöitä. Leikkurin nopeus on asetettavissa. Pehmeä käynnistys ja pehmeä pysäytys mahdollistavat dynaamisen ja käyttäjäystävällisen työskentelyn. 7
