1 Kerabit Viherkatot ja -kannet

2 Viherkaton monet hyödyt 2 Viherkatot kasvattavat suosiotaan kaikkialla maailmassa ja ne soveltuvat mainiosti myös suomalaiseen maisemaan. Viherkatoissa yhdistyvät luovalla tavalla kasvillisuus, luonto ja rakentaminen. Viherkaton hyödyt Viherkattoilla on monia hyötyjä: sitoo jopa 75 % sadevedestä ja haiduttaa sen takaisin ilmaan, jolloin hulevedet eivät rasita viemärijärjestelmiä suojaa kattorakenteita ja pidentää katon käyttöikää toimii lämmöneristeenä (säästää kesällä jäähdytys- ja talvella lämmityskustannuksia), kesällä loivan viherkaton lämpötila voi olla jopa 40 o C alhaisempi kuin perinteisen mustan katon vaimentaa ääntä parantaa kaupunki-ilmaa toimimalla hiilinieluna kasvien muuttaessa hiilidioksidia hapeksi lisää luonnon monimuotoisuutta kaupunkialueilla ja luo uusia kasvuympäristöjä kasveille ja pieneliöille. Viherkattojen määritelmät Viherkatot jaetaan kasvillisuuden mukaan ekstensiivisiin ja intensiivisiin kattoihin. Ekstensiivisen katon kasvukerros on ohut ja se sisältää kuivuutta kestäviä kasveja, esimerkiksi maksaruohoa, sammalta ja niittykasveja. Kasvillisuuden paino on kg neliömetriä kohti. Intensiivisen viherkaton kasvillisuus on runsaampi ja sen paksuus voi olla mm. Kasvukerroksina voi olla kevytsoralla sekoitettu kevyt multa, turve tai siirtonurmi. Luonnonmukaisen viherkaton paino voi olla kg neliömetriä kohti. Suunnittele viherkatot hyvin Suunnittelun tärkeys korostuu loivien viherkattojen rakentamisessa. On tärkeää, että arkkitehti, rakennesuunnittelija, vihersuunnittelija ja vedeneristeiden toimittaja yhdessä suunnittelevat kohteeseen tulevan viherkaton. Ohjeita viherkaton rakentamiseksi löytyy RT-ohjetiedostosta RT-10709, Kansi- ja kattopuutarhat sekä viherkatot. Kattoliitolta löytyy ohjeet kattojen vedeneristämisestä. Loivien kattojen suunnittelussa laadukas vedeneristys on kaiken perusta. Vedeneristys toteutetaan hitsattavilla bitumikermeillä ja vedeneristystä suunniteltaessa otetaan huomioon erityisesti juuriston aiheuttamat riskit. Asennustyö on syytä teettää kokeneella ja ammattitaitoisella urakoitsijalla. Huonosti toteutettu viherkatto aiheuttaa kalliin remontin, koska mahdollinen vuotokohta saattaa olla hyvin vaikea löytää. Loivan viherkaton kaadon tulee olla vähintään 1:60 ja veden poistosta tulee huolehtia hyvin, ettei vesi lammikoidu katolle. Katon lumi- ja tuulikuorma on huomioitava rakenneratkaisuissa. Jos katolla on oleskelutiloja, on huolehdittava katon käyttöturvallisuudesta esim. asianmukaisin kaitein. Myös huoltoturvallisuus, mm. asianmukaiset kulkureitit katolle, tulee huomioida suunnittelussa.

3 Kerabit - viherkattorakentamisen laaja-alainen asiantuntija Kattavat konseptit Kerabit-tuotevalikoimaan kuuluu kokonaisvaltaiset konseptit niin jyrkille kuin loiville viherkatoillekin. Konseptit sisältävät tuotteet ja asennusohjeet kantavasta rakenteesta ylöspäin aina viherpinnoitteisiin asti. Kehitystyötä yhdessä kumppaneiden kanssa Kehitämme asiantuntemustamme ja tuotevalikoimaamme jatkuvasti. Tuotteemme on huolillesesti valittuja alan huipputuotteita. Valikoimamme viherpinnoitteet ovat Suomen olosuhteisiin soveltuvia lajikkeita, jotka kestävät koko katon käyttöiän. Yhteistyökumppaneitamme ovat norjalaiset Isola as ja Nittedal-Torvindustri As sekä hollantilainen Sempergreen BW, joilla on vuosikymmenien kokemus viherkattorakentamisesta ympäri maailman. Viherkatoille voidaan istuttaa kukkia, pensaita, köynnöksiä tai puita. Pensaille, kookkaille kasveille ja puille on suunniteltava istutusaltaat. Puut on tuettava hyvin kivillä, vaijereilla tai verkoilla. Raskaimmat istutukset suunnitellaan mielellään kantavien rakenteiden tai pilarien päälle. Mukana tutkimusprojekteissa Olemme olleet mukana Helsingin yliopiston Viides ulottuvuus -hankkeessa, josta saamme arvokasta tietoa viherkattorakentamisesta. Kuulumme myös World Green Insfrastructure Network -verkostoon, joka on maailman johtava viherrakentamisen yhteistyöverkosto. Paloturvallisuus Valikoimastamme löytyy paloluokiteltuja Sempergreen maksaruohomattoja. Mikäli on tarkoitus käyttää paloluokittelemattomia viherratkaisuja, tulee paikallisia paloviranomaisia konsultoida ennen viherkattohankkeiden toteuttamista. Suomessa katteen on yleensä oltava luokkaa B ROOF (t2) ja kate on rakennettava siten, ettei mahdollinen palo leviä vaaraa aiheuttavalla tavalla katteessa eikä sen alustassa. Lisäksi suuret kattopinnat on jaettava enintään 2400 m 2 osiin. Luokkaan B ROOF (t2) kuulumaton kate voidaan sallia, mikäli tästä ei aiheudu aluepalon vaaraa. 3

4 Loivat viherkatot ja -kannet Loivien viherkattojen ja -kansien suunnittelu ja rakentaminen vaativat erityistä asiantuntemusta. Sateella viherkatto imee paljon vettä, jonka nostaa rakenteen painoa huomattavasti. Loivalla katolla tarkoitetaan kattoa, jonka kaltevuus on loivempi kuin 1:10. Loivimmillaan viherkatto on suosituksen mukaan 1:60. Vedeneristys Loivan katon vedeneristys on rakennettava huolellisesti. Viherkatto edellyttää käyttöluokituksen VE80R mukaista vedeneristystä. Loivilla katoilla vedeneristys rakennetaan hitsattavilla bitumikermeillä. Vedeneristys suojataan vielä Kerabit Juurisuojakermillä, joka estää pintakasvillisuuden juurien tunkeutumisen vedeneristyskerrokseen. Kaadot ja kattokaivot on suunniteltava niin, että vesi pääsee esteettä pois. Kattokaivot kannattaa varustaa sähkövastuksella ja kaivojen ympärille asennetaan 50 cm kattosingeliä. Kattosingeli varmistaa, etteivät viherkaton maa-ainekset ja juuret tuki kattokaivoa. Salaojittava ja vetta varastoiva kerros Tärkeä osa loivaa viherkatto on salaojittava ja vettä varastoiva kerros. Valikoimaamme kuuluvat vuosikymmeniä viherkattorakentamiseen perehtyneen Isolan laadukkaat tuotteet Platon DE 25 ja massiivisempi Platon DE 40. Platon DE levyjen alle muodostuu laaja ilmapalsta, jolla on suuri salaojituskyky. Ylimääräiset vesimassat poistuvat vaikeuksitta rakenteen alta. Platon DE -levy varastoi kasteluun tarvittavaa vettä nystyöihinsä. Platon DE 25 varastoi 6,1 l/m 2 ja Platon DE 40 jopa 10 l/m 2. Platon-levyt luovuttavat varastoimansa veden kasvikerrokselle pitkän ajan kuluessa. Levyssä olevat nystyrät, jotka ovat yhteydessä toisiinsa ylivuotokanavien kautta, varmistavat kasvien juurille sopivan määrän vettä ja ravinteita. Salaojittava kerros suojataan suodatinkankaalla. Kasvillisuuskerros Kasvillisuuskerroksen voi rakentaa mm. maksaruohomatoilla, ruohonsiemenet sisältävällä Nittedal-kattoturpeella tai vapaavalintaisilla materiaaleilla. Kerabit-valikoimaan kuuluvat laadukkaat Sempergreen maksaruohomatot sekä laadukas Nittedal-kattoturve. Nittedal-kattoturvetta on mahdollista tilata myös ilman ruohonsiemeniä, jolloin se soveltuu kasvualustaksi muillekin kasveille. Puille ja muille suuremmille kasveille on rakennettava omat erityiset istutusaltaansa. Jiireihin, viherkaton ympäröimien seinien vierustoille, sadevesijärjestelmien ulosheittäjien kohdalla ja esimerkiksi katon lipan alle, joka on katveessa sateelta asennetaan singeliä. 4

5 Jyrkät viherkatot Myös jyrkkää viherkattoa suunniteltaessa on kiinnitettävä erityistä huomiota rakenteiden tarpeeksi suureen kantavuuteen. Varsinkin Nittedal-kattoturve imee suuren osan sadevedestä, jolloin rakenteen paino kasvaa. Turve on kuitenkin vettyneenä puolet kevyempää kuin multa. Alusta ja vedeneristys Jyrkän viherkaton alusta rakennetaan Kerabit OSB-kattolevystä tai muusta tarkoitukseen soveltuvasta rakennuslevystä. Alustan päälle asennetaan vedeneristys bitumikermeistä. Vedeneristys on rakennettava huolellisesti, jotta katto pysyy tiiviinä. Vedeneristeet suojataan Platon Xtra -levyillä, etteivät kasvillisuuskerroksen juuret pääse tunkeutumaan vedeneristyskerrokseen. Salaojittava ja vetta varastoiva kerros Jyrkälle viherkatolle varsinaista vettä varastoivaa kerrosta ei voida rakentaa, vaan kattoa on kasteltava kuivana aikana. Loivan viherkaton rakenne kasvillisuuskerros suodatinkangas kasvualustan salaojitus ja vedensäätelykerros, Platon DE 25 tai Platon DE 40 teräsbetonilaatta rakennesuunnitelman mukaan suodatinkangas, mikäli käytetään teräsbetonilaattaa kova lämmöneriste (XPS) salaojamatto vedeneristys VE80R: Kerabit Juurisuoja + 2 x Kerabit 4100 UT (TL 2, K-MS 170/4000 hits) tartuntaliuos Kerabit KBL 20/100 kallistus- ja tasausbetoni (vähintään 1:60) kantava rakenne rakennesuunnitelman mukaan Kasvillisuuskerros Kasvillisuuskerros rakennetaan maksaruohomatosta tai ruohonsiemenet sisältävästä Nittedal-kattoturpeesta. Nittedal-kattoturvetta on mahdollista tilata myös ilman ruohonsiemeniä, jolloin se soveltuu kasvualustaksi muillekin jyrkkään viherkattoon soveltuville kasveille. Rakenne on ohjeellinen, sen soveltuvuudesta kohteeseen vastaa suunnittelija. 5

6 Sempergreen -maksaruohokatot 6 Sedum-lajikkeet soveltuvat hyvin pohjoismaisiin olosuhteisiin Hollantilaisella yhteistyökumppanillamme Sempergreen BV:llä on vajaan kahdenkymmenen vuoden kokemus viherkattojen kasvualustojen viljelystä ja yritys on maailman suurin maksaruohoalustojen tuottaja. Sempergreen-maksaruohokatot ovat ekstensiivisiä viherkattoja ja painavat täysin vettyneenä vain noin 35 kg/m 2. Maksaruohot ovat sedum-lajikkeita, jotka soveltuvat hyvin pohjoismaisiin olosuhteisiin. Sempergreen-maksaruohomatot sisältävät seuraavia lajikkeita: valkomaksaruoho lyydianmaksaruoho keltamaksaruoho särmämaksaruoho espanjanmaksaruoho kaukasianmaksaruoho kamtŝatkanmaksaruoho mongolianmaksaruoho kalliomaksaruoho. Maksaruohot ovat mehikasveja, joiden mehevät lehdet mahdollistavat niiden kasvamisen kuivilla seuduilla. Sukuun kuuluu noin lajia. Kasvutavaltaan maksaruohot ovat pystykasvuisia matalia ruohoja tai mattapintaisia maanpeittokasveja. Tähtimäisessä kukassa on yleensä viisi terälehtiä ja kaksin verroin heteitä. Kukka on lajista riippuen väriltään keltainen, valkoinen, vaaleanpunainen tai punainen. Sempergreen maksaruohot soveltuvat hyvin viherkatoille, koska niiden juuret ovat pienet ja matalat ja ne kestävät hyvin kuivuutta. Sedum-pohjaiset kasvit tarvitsevat vain vähän ravinteita ja huoltoa. Maksaruohoissa ei esiinny sairauksia eivätkä ne aiheuta infektioita hyönteisille. Sedum-matot sopeutuvat nopeasti kuiviin olosuhteisiin ja virkistyvät pikaisesti saatuaan hieman kosteutta. Sempergreen -maksaruohomatot Sempergreen-maksaruohomatot ovat välittömästi käyttövalmiit, toimitusvaiheessa kasvusto on 95 %:sti kehittynyt. Suosituimmat Sempergreen-alustat sisältävät 7-9 erilaista sedum-lajiketta. Kasvit kasvavat kookoskuitualustalla, jonka alle asennetaan joko salaojittava ja vettä varastoiva erikoiskerros tai Sempergreenin kehittämä huopamatto. Sempergreen maksaruohomatot ovat paloluokiteltuja B ROOF (t2). Sempergreen maksaruoho toimitetaan 1 x 2 m rullissa. Sempergreen-katon huolto Mikäli katon rakenne on oikein tehty, sedum-katto ei juuri vaadi huoltoa. Katto tarkistetaan kahdesti vuodessa. Rikkaruohot ja ei-toivotut kasvit poistetaan ja salaojituksen toimivuus tarkistetaan. Maksaruohokatto lannoitetaan kerran tai kahdesti vuodessa.

7 7

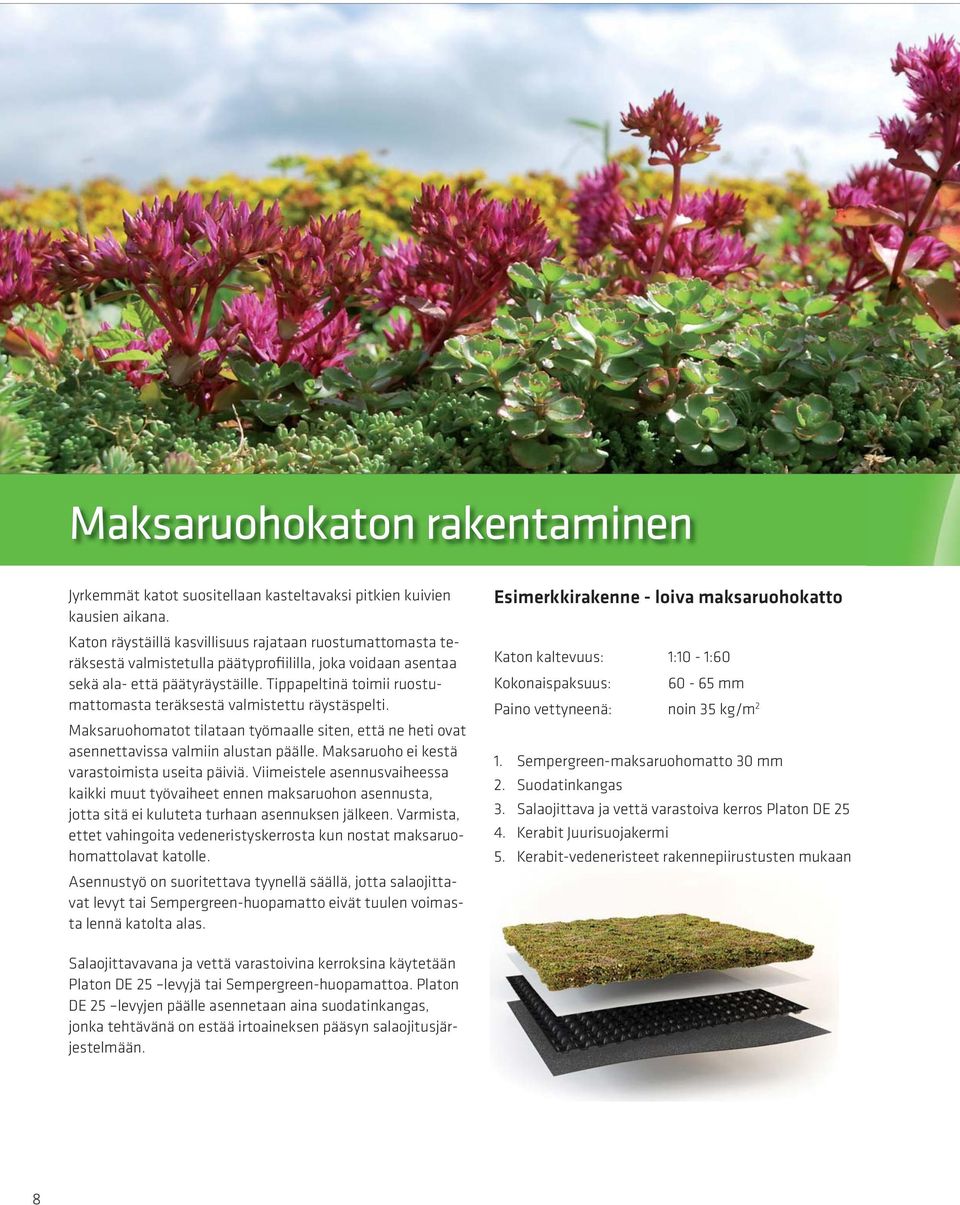

8 Maksaruohokaton rakentaminen Jyrkemmät katot suositellaan kasteltavaksi pitkien kuivien kausien aikana. Katon räystäillä kasvillisuus rajataan ruostumattomasta teräksestä valmistetulla päätyprofiililla, joka voidaan asentaa sekä ala- että päätyräystäille. Tippapeltinä toimii ruostumattomasta teräksestä valmistettu räystäspelti. Maksaruohomatot tilataan työmaalle siten, että ne heti ovat asennettavissa valmiin alustan päälle. Maksaruoho ei kestä varastoimista useita päiviä. Viimeistele asennusvaiheessa kaikki muut työvaiheet ennen maksaruohon asennusta, jotta sitä ei kuluteta turhaan asennuksen jälkeen. Varmista, ettet vahingoita vedeneristyskerrosta kun nostat maksaruohomattolavat katolle. Asennustyö on suoritettava tyynellä säällä, jotta salaojittavat levyt tai Sempergreen-huopamatto eivät tuulen voimasta lennä katolta alas. Esimerkkirakenne - loiva maksaruohokatto Katon kaltevuus: 1:10-1:60 Kokonaispaksuus: mm Paino vettyneenä: noin 35 kg/m 2 1. Sempergreen-maksaruohomatto 30 mm 2. Suodatinkangas 3. Salaojittava ja vettä varastoiva kerros Platon DE Kerabit Juurisuojakermi 5. Kerabit-vedeneristeet rakennepiirustusten mukaan Salaojittavavana ja vettä varastoivina kerroksina käytetään Platon DE 25 levyjä tai Sempergreen-huopamattoa. Platon DE 25 levyjen päälle asennetaan aina suodatinkangas, jonka tehtävänä on estää irtoaineksen pääsyn salaojitusjärjestelmään. 8

9 Esimerkkirakenne - Jyrkkä maksaruohokatto Katon kaltevuus: 1:2,5-1:10 Kokonaispaksuus: 42 mm Paino vettyneenä: 32 kg/m2 1. Sempergreen-maksaruohomattomatto, tyyppi T, 30 mm 2. Sempergreen-huopamatto 3. Kerabit Juurisuojakermi 4. Kerabit-vedeneristeet rakennepiirustusten mukaan 9

10 Nittedal-turvekatto 10 Nittedal-turvekatto on toimiva ratkaisu viherkatolle. Turvesäkit sisältävät ruohonsiemenet sekä parin ensimmäisen vuoden lannoitteet. Nittedal-kattoturve Nittedal Kattoturve on pakattu verkkosäkkeihin, jotka ovat kooltaan 70 x 45 cm. Niiden paksuus on noin 17 cm. Turvesäkit toimitetaan joko ilman siemeniä tai niin, että niihin on sekoitettu siemenet valmiiksi. Säkit toimitetaan lavalla, joka voidaan nostaa suoraan katolle. Säkki painaa 17 kg ja sitä on helppo käsitellä. Kiinnitä katon reunoille 48 x 148 mm:n ostalauta Platon turvepidikkeiden sankaan. Turvekaton rakentaminen Jyrkän turvekaton suositeltava minimikaltevuus on 15 astetta (noin 1:3,5) ja kattorakenteet on mitoitettava kantamaan vähintään 400 kg:n kuorman. Katon alusta tehdään raakaponttilaudoista tai rakennuslevyistä, esimerkiksi Kerabit OSB levyistä. Työ aloitetaan asentamalla katon lappeiden alaosaan Kerabit Räystäspellit. Vedeneristeet valitaan yllä olevan mukaan katon kaltevuudesta riippuen. Alaräystäille asennetaan Platon Turvepidikkeet kattokannattimien kohdalle. Vedeneristeen päälle asennetaan Platon Xtra levyt riittävällä limityksellä. Platon Xtra järjestelmä estää juurien kasvamisen kattorakenteisiin suojaten samalla kermieristystä mekaanisilta rasituksilta. Platon Xtra levyjen päälle asennetaan Nittedal kattoturve. Katon kaltevuuden ylittäessä 30 astetta (noin 1:2) on turvesäkkejä varten rakennettava kehikkorakenne, joka varmistaa viherkasvillisuuden katolla pysymisen. Nittedal Kattoturve voidaan asentaa kaikkina vuodenaikoina. Sitä tarvitaan 3,2 säkkiä/m 2. Tämä riittää sekä pohjakerrokseksi että pintatasoitukseen.

11 Nittedal-kattoturpeen asennus Nittedal Kattoturve voidaan asentaa kaikkina vuodenaikoina. Sitä tarvitään 3,2 säkkiä/m². Tämä määrä riittää sekä pintakerrokseksi että tasoitukseen. Harjan kohdalla turvesäkit taitetaan niin, että ne asettuvat 90 o kulmaan harjaan nähden. Tarvittaessa ruohonsiemenet kylvetään pintaan. Käytä 1-2 kg siemeniä/100 m². Turvetta on kasteltava riittävästi jotta ruoho lähtee itämään hyvin. Kastele minuuttia kerrallaan minuutin välein, kunnes turve on täysin vettynyt. Käytä sadettajaa. Varmista, että katto pysyy kosteana, kunnes kasvusto on täysin kehittynyt. Jyrkän viherkaton vedeneristys Viherkattoratkaisun vedeneristys toteutetaan seuraavasti: katon kulman ollessa 15 astetta (noin 1:3,5) tai jyrkempi käytetään Kerabit 2500 UB -aluskermiä kaltevuuden ollessa 5 15 astetta (noin 1:10-1:4) käytetään Kerabit Dual -bitumkermiä katon kaltevuuden ollessa 1 5 astetta (noin 1:80-1:10): Kerabit 3000 U -aluskermi + Kerabit 5100 T -pintakermi. Turvekaton hoito Kuivina aikoina Nittedal-turvekattoa on kasteltava. Syksyllä ruoho kannattaa leikata ja jättää leikattu ruoho katolle. Nittedal Kattoturve on lannoitettu ja siihen on lisätty kalkkia. Ensimmäisen vuoden jälkeen kattoa tulee lannoittaa vuosittain nurmikkolannoitteella. Turve kannattaa kalkita joka toinen vuosi. Katolle mahdollisesti juurtuneet puut ja pensaat on poistettava. Tarkemmat asennusohjeet löydät kotisivuiltamme 11

12 Platon DE 40 ja DE 25 viherkatoille vettä varastoimaan Platon DE 40/500 ja DE 25 Platon-järjestelmät mahdollistavat laajoillakin viherkatoilla kuivuutta sietämättömien kasvien viihtyvyyden ja pidentävät kasteluväliä. Platon DE levyjen alle muodostuu laaja ilmapalsta, jolla on suuri salaojituskyky. Ylimääräiset vesimassat poistuvat vaikeuksitta rakenteen alta. Nystyrät, jotka ovat yhteydessä toisiinsa ylivuotokanavien kautta, varmistavat kasvien juurille sopivan määrän vettä ja ravinteita. DE 40/500 - vedenvarastoinnin jättiläinen Platon DE 40/500 on loivien viherkattojen vedenvarastoinnin jättiläinen, joka laajoissa nystyröissään pystyy varastoimaan 10 l vettä neliömetriä kohti. Levyn nystyröiden korkeus on 40 mm. Platon DE 40/500 luovuttaa varastoimansa suuren määrän vettä kasveille pitkän ajan kuluessa. Platon DE 40/500:n salaojituskyky on 231 l/m. min 1:50 kaadolla. Tehokas kastelu ja korkea puristuslujuus Platon DE 40/500 levyjen integroidut kanavat mahdollistavat kastelujärjestelmien helpon asentamisen. Nystyrät täyttyvät nopeasti ja tehokkaasti vedellä varmistaen laajaalaisen kastelun ja säästävät samalla vettä. Rakenteella saavutetaan korkea puristuslujuus ja vakaus nystyröiden erikoismuotoilun ansiosta. Katon kuorma jakaantuu tasaisesti koko alueelle. Asennuksen yhtenäinen rakenne varmistaa jatkuvan salaojituksen koko katon alueella. Toiminnallisuus ja hyödyt korkealuokkainen salaojittava vedenvarastointijärjestelmä yhtenäinen viherkattorakenne oleskeluun ja kevyttä liikennettä varten varastoi jopa 10 l vettä neliömetriä kohti korkea lyhytaikainen puristuslujuus täytettynä, 615 kn/m 2 sopii sekä laajoille katoille että reheville kattopuutarhoille vapaasti valittava kasvukerros voidaan integroida kastelujärjestelmien kanssa esteettisesti kaunis lopputulos nopea ja helppo asentaa Salaojittava ja ilmastoiva aukko Ylivuotokanava 12

13 Viherkattojen vedeneristeet Kerabit on vedeneristämisen asiantuntija jo yli sadan vuoden kokemuksella. Valikoimamme sisältää laadukkaat vedeneristeet myös viherkatoille. Loivan viherkaton vedeneristys Loivan viherkaton vedeneristys tehdään aina hitsattavilla bitumikermeillä. Vedeneristys on tehtävä äärimmäisen huolellisesti, sillä viherkatteen alta vuotokohdan paikallistaminen on hyvin vaikeaa. Kerabit Juurisuojakermi 8 x 1 m, 4400 g/m 2 Kerabit Juurisuojakermi on hitsattava SBS-elastomeerista ja bitumista valmistettu polyesterirunkoinen (200 g), suuren venyvyyden ja elastisuuden omaava pintakermi. Juurisuojakermi on tarkoitettu käytettäväksi uudisrakentamisessa viherpintakerminä vesikatoilla kaltevuuksilla > 1: 60 ja ns. kevyesti liikennöidyillä tasoilla. DE 25 - toimiva perustuote Platon DE 25 levyjä on asennettu maailmanlaajuisesti yli 1,2 milj. m 2. Kyseessä on viherkattojen yleistuote, joka tarjoaa riittävän kastelun viherkatoille salaojittaen samalla ylimääräisen veden. Platon DE 25 levyjen veden varastoimiskyky on 6,1 l/m 2. Tämä riittää kastelemaan kasveja normaaleissa olosuhteissa. Täydellinen toimivuus Platon DE 25 koostuu verkostosta, jossa on nystyröitä, jotka voivat varastoida vettä ja ravinteita. Yhdistävät kanavat varmistavat, että vesi jakautuu koko viherkaton alueella. Ylimääräinen vesi salaojittuu levyn yläosassa olevien reikien avulla ja poistuu levyn alla olevan ilmapalstan kautta. Samalla reiät levyn yläosassa kuljettavat ilmaa juurille ilmapalstan kautta. Platon DE 25 levyjen koko on 1,33 x 2,22 m. Rullatuotteisiin verrattuna levymäinen pakkaus säästää tilaa kuljetuksessa ja nopeuttaa asennusta. Toiminnallisuus ja hyödyt vettä salaojittava ja varastoiva tuote varastoi 6,1 l vettä neliömetriä kohti sopii laajoille ja perinteisille viherkatoille vapaasti valittava kasvillisuus voidaan integroida kastelujärjestelmiin esteettisesti kaunis lopputulos nopea ja helppo asentaa Kerabit 4100 UT 8 x 1,1 m, 4100 g/m 2 Kerabit 4100 UT on hitsattava kumibituminen aluskermi, jonka tukikerroksena on polyesterihuopa. Tuotteen alapinnassa on hitsausbitumi ja yläpinnassa hiekkasirote. Kerabit KBL 20/100 Tartuntasivelyliuos 20 l Kerabit KBL 20/100 on kylmänä siveltävä, hyvin leviävä ja nopeasti kuivuva tartukkeita sisältävä kumibitumiliuos. Kuivumisaika 2-3 tuntia +20 o C lämpötilassa Menekki 0,1-0,3 l / m 2 Jyrkän viherkaton vedeneristys Jyrkän viherkaton vedeneristys toteutetaan katon kaltevuudesta riippuen, ks. sivu 11. Kerabit Dual Kerabit Dual on alun perin suunniteltu omatoimirakentajille parvekkeiden ja terassien vedeneristykseen ilman tulitöitä. Kerabit Dualilla aikaansaadaan pitävä kaksikerroksinen vedeneristys ilman tulityötä. Vedenristyksen päälle asennetaan Platon Xtra -levyt, jotka toimivat sekä juurisuojana että vettä varastoivana ja salaojittavana kerroksena. Tarkemmat tuotetiedot osoitteesta 13

14 Platon MultiDrain ja DE 7 pihakansille Platon MultiDrain pihakansien kulkuväylille ja terasseille Platon MultiDrain -levyä voi käyttää salaojittavana kerroksena pihakansien kulkuväylillä ja terasseilla. Tuote asennetaan vedeneristeen pintaan, jonka jälkeen pintamateriaalit, esimerkiksi pihakivet, asennetaan suoraan Platon MultiDrainin päälle. Rakenne suojaa vedeneristetä pihakivien asennuksen yhteydessä ja valmistumisen jälkeen kevyen liikenteen aiheuttamalta rasitukselta sekä salaojittaa ja poistaa rakentaa alapuolelta siirtyvän mahdollisen kosteuden. Asennus Platon MultiDrain -levy rullataan auki niin, että suodatinkangaspuoli jää yläpuolelle. Levyä ei kiinnitetä alustaan. Käännetyissä katoissa tuote asennetaan suoraan lämmöneristeen päälle. Levyt limitetään kahden nystyrärivin verran, jolloin vesi valuu limityksen yli. Pintamateriaali asennetaan suoraan MultiDrainin päälle. Pinnoitteena voidaan käyttää katukiveystä, asennushiekkaa, pihakiviä, betonia tai sepeliä.40 mm. Toiminnallisuus ja hyödyt sivuttaisen liikkeen vaimentaminen: MultiDrain neutraloi tehokkaasti liikkeet ja jännitteet alustan ja pintamateriaalin välillä ja vähentää kulkuväylien vedeneristeen vaurioitumisriskiä salaojittaa veden ilmapalstassa pinnoitteen alle estää asennushiekan ja sepelin pääsyn vedeneristeen pintaan ja varmistaa näin ollen vedeneristeen toiminnan 14

15 Platon DE 7 pihakansien paikoitusalueille Platon DE 7 on pihakansien paikoitusalueiden salaojitusjärjestelmä, joka kestää henkilöautoliikennettä. DE 7 suojaa vedeneristeitä ja kestää painavia kuormia tuotteessa olevien laaja-alaisten nystyröiden ansiosta. Joka toisen nystyrän pohjassa on rako, josta vesi pääsee vedeneristeen ja levyn väliseen ilmapalstaan ja sitä kautta valumaan kattokaivoihin. Asennus Platon DE 7 asennetaan nystyrät vedeneristeeseen päin. Levyt limitetään noin 50 mm verran ja limitykset teipataan sieltä täältä. Asennetaan raudoitteet ja betoni valetaan suoraan DE 7 -levyjen päälle betonivalmistajan ohjeiden mukaisesti. Toiminnallisuus ja hyödyt sivuttaisen liikkeen vaimentaminen: Platon DE 7 neutraloi tehokkaasti liikkeet ja jännitteet alustan ja pintamateriaalin välillä ja vähentää vedeneristeen vaurioitumisriskiä korkea kuormansietokyky, koska levyn nystyrät on täytetty betonilla tuote jakaa painon tasaisesti vedeneristeen päälle, nystyröiden laajat pohjat eivät vaurioita alustaa estää pakkasvaurioiden synnyn ja vähentää tiilipohjaisten tuotteiden pinnan värivaihteluita nopea ja kustannustehokas asennus Platon DE 7 Platon MultiDrain 15

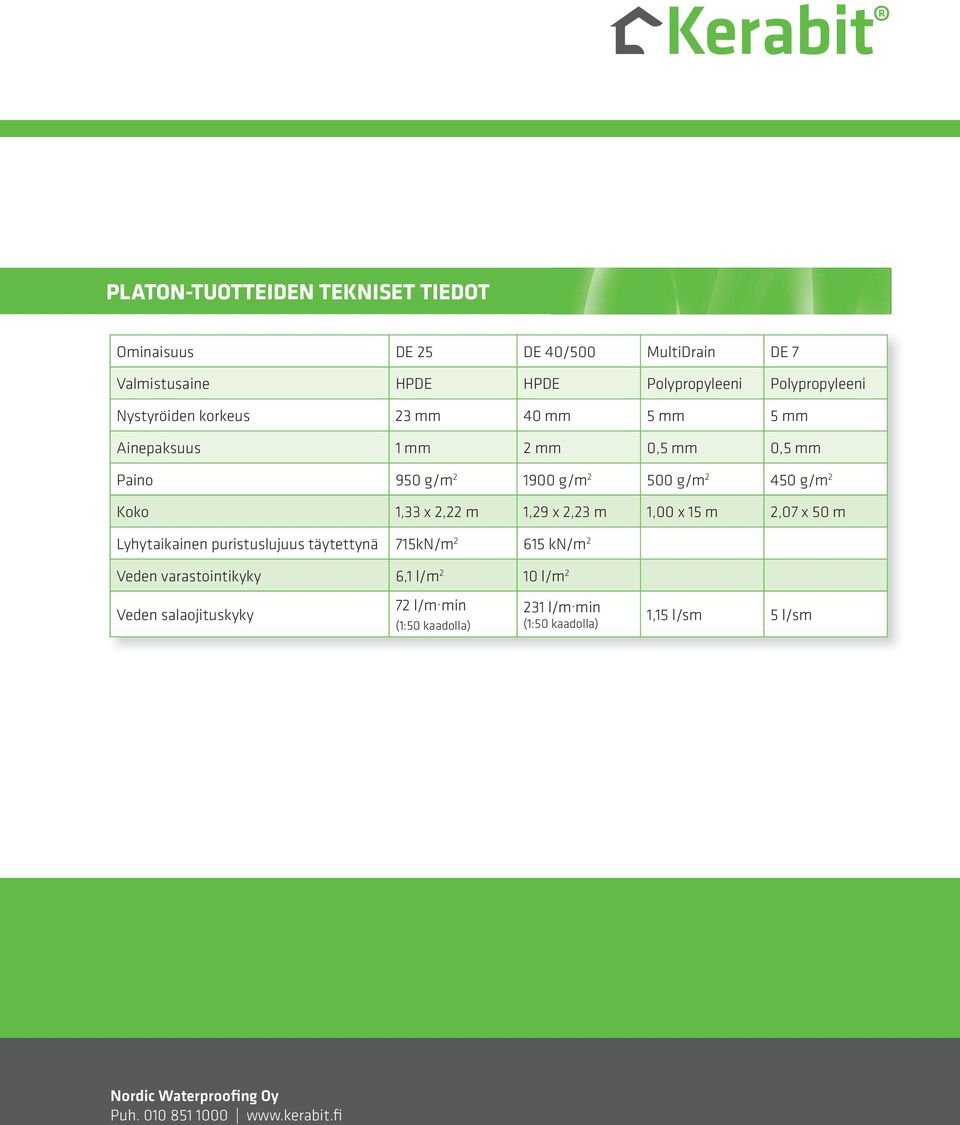

16 Kerabit PLATON-TUOTTEIDEN TEKNISET TIEDOT Ominaisuus DE 25 DE 40/500 MultiDrain DE 7 Valmistusaine HPDE HPDE Polypropyleeni Polypropyleeni Nystyröiden korkeus 23 mm 40 mm 5 mm 5 mm Ainepaksuus 1 mm 2 mm 0,5 mm 0,5 mm Paino 950 g/m g/m g/m g/m 2 Koko 1,33 x 2,22 m 1,29 x 2,23 m 1,00 x 15 m 2,07 x 50 m Lyhytaikainen puristuslujuus täytettynä 715kN/m kn/m 2 Veden varastointikyky 6,1 l/m 2 10 l/m 2 Veden salaojituskyky 72 l/m. min (1:50 kaadolla) 231 l/m. min (1:50 kaadolla) 1,15 l/sm 5 l/sm Nordic Waterproofing Oy Puh
