1 Kerabit Ekokatot - sijoitus tulevaisuuteen Viherkatot, Kerabit Aurinkokatto sekä ilmaa puhdistava Kerabit LESSNOX

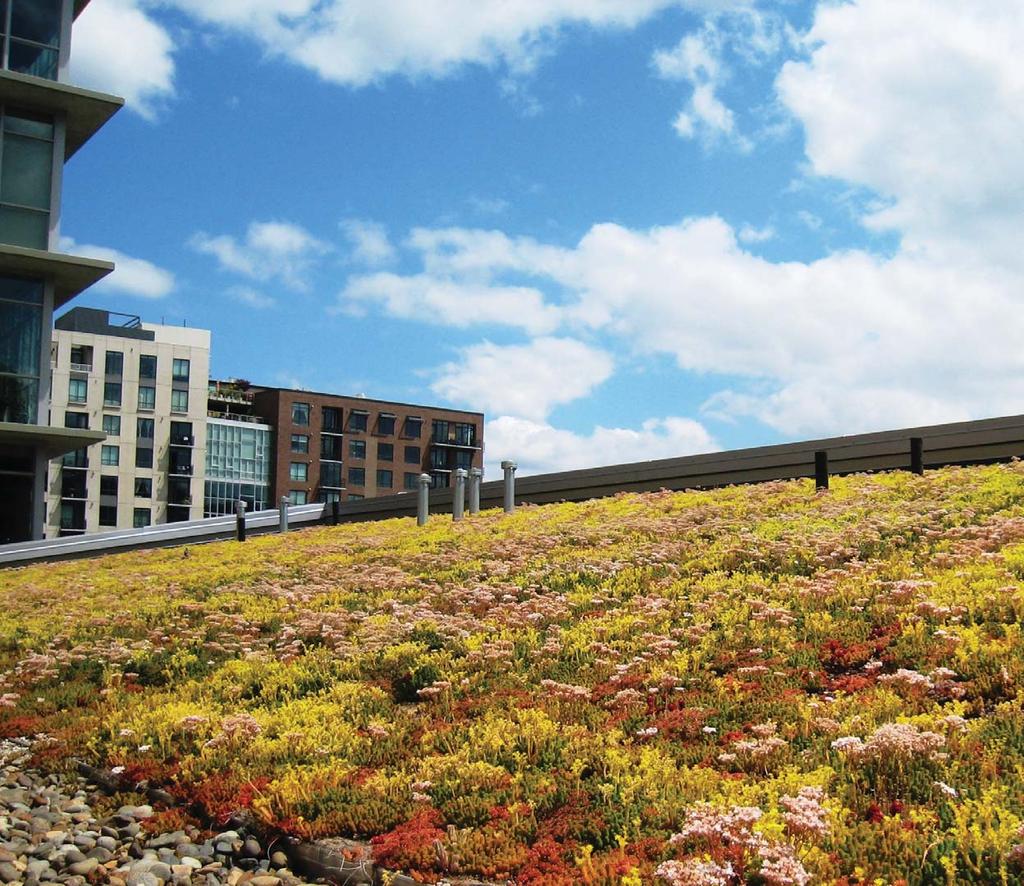

2 Viherkatto on kaunis ja hyödyllinen Viherkatoissa yhdistyvät luovalla tavalla kasvillisuus, luonto ja rakentaminen. Viherkattoja rakennetaan mm. esteettisistä, terveydellisistä tai toiminnallisista syistä. Viherkatot ovat hyvä keino tuoda vihreyttä ja luontoa tiiviisti rakennettuun kaupunkimaisemaan. Viherkaton hyödyt Viherkatoilla on monia hyötyjä: vähentää katoilta tulevien hulevesien vuotuista määrää noin % ja viivyttämään tehokkaasti erittäin rankkojenkin sateiden aiheuttamaa virtaamaa, suojaa kattorakenteita ja pidentää katon käyttöikää tasaamalla kattopinnan lämpötilavaihteluita ja tarjoamalla UV-suojaa: kesällä viherkaton pintalämpötila voi olla jopa 40 o C alhaisempi kuin perinteisen tumman katon, vähentää energian tarvetta: viilentää kesällä ja eristää lämpöä talvella, vaimentaa ääntä, parantaa kaupunki-ilmaa kasvien muuttaessa hiilidioksidia hapeksi, lisäksi kasvillisuus sitoo ilman epäpuhtauksia ja pölyä, lisää luonnon monimuotoisuutta kaupungeissa houkuttelemalla erilaisia lintu-, perhos- ja hyönteislajeja. Viherkatoilla voidaan palvella useita eri käyttötarkoituksia ja toteuttaa monenlaisia tavoitteita. Viherkattojen suunnittelusta Ohjeita viherkaton rakentamiseksi löytyy RT-ohjetiedostosta Viherkatot ja katto- ja kansipuutarhat: RT periaatteet, RT kasvillisuus ja kasvualustat sekä RT rakenteet. Kattojen vedeneristämisestä annetaan ohjeita RIL ja Toimivat Katot julkaisuissa sekä RT-korteissa. Viherkattojen suunnittelussa laadukas vedeneristys ja juurisuojaus ovat kaiken perusta. Vedeneristys toteutetaan pääosin hitsattavilla bitumikermeillä. Vedeneristyksen päälle asennetaan juurisuojakermi. Kerabit-valikoimasta löytyy laadukkaat kotimaiset vedeneristeet sekä kaksi erilaista juurisuojakermiä. Viherkattorakenteet ovat vaativia, joten asennustyö on syytä teettää kokeneella, viherkattoihin perehtyneellä urakoitsijalla. Myös salaojittava ja/tai vettä varastoiva kerros on tärkeä osa toimivaa viherkattoa. Salaojakerroksen valintaan vaikuttavat katon kaltevuus sekä tarvittava salaojitus- ja vedenpidätyskyky, valitun kasvillisuuden vaatimusten ja kasvualustakerroksen ominaisuuksien mukaisesti. Myös tähän rakennekerrokseen löydät ratkaisut Kerabit-valikoimasta. Viherkatoille voidaan istuttaa kukkia, pensaita, köynnöksiä tai jopa puita. Pensaille ja kookkaille kasveille on suunniteltava istutusaltaat, jotka varustetaan vedenpoistolla. Puut on tuettava hyvin kivillä, vaijereilla tai verkoilla. Raskaimmat istutukset suunnitellaan mielellään kantavien rakenteiden tai pilarien päälle. 2

3 Kerabit - viherkattorakentamisen laaja-alainen asiantuntija Kehitämme asiantuntemustamme ja tuotevalikoimaamme jatkuvasti. Olemme tehneet yhteistyötä Helsingin yliopiston kanssa Viides ulottuvuus -hankkeessa, josta saamme arvokasta tietoa viherkattorakentamisesta ja tuoneet hankkeeseen mukaan oman osaamisemme. Osoitteesta löydät lisätietoa ja tarjoamamme viherkattoihin liittyen sekä apuja suunnitteluun. Kesällä 2018 Nordic Waterprooﬁng -konserniimme liittyy ruotsalainen Veg Tech AB, jolla on jo yli 30 vuoden kokemus viherkattorakentamisesta. Veg Tech kasvattaa, kehittää ja toimittaa monikäyttöisiä kasvillisuusjärjestelmiä katoille, piha- ja kattopuutarhoihin, vesi- ja maaperäympäristöihin sekä viherseiniin. Paloturvallisuus Suomessa katteen on yleensä oltava luokkaa BROOF(t2) ja kate on rakennettava siten, ettei mahdollinen palo leviä vaaraa aiheuttavalla tavalla katteessa eikä sen alustassa. Lisäksi suuret kattopinnat on jaettava enintään 2400 m2 osiin, jos alusta on luokkaa A2, s1, d0 heikompi. Luokkaan BROOF(t2) kuulumaton kate voidaan sallia, mikäli tästä ei aiheudu aluepalon vaaraa. Mikäli on tarkoitus käyttää paloluokittelemattomia viherratkaisuja, tulee paikallisia paloviranomaisia konsultoida ennen viherkattohankkeiden toteuttamista. Olemme testauttaneet VTT:llä kolme erilaista viherkattorakennetta, jotka kaikki saivat luokituksen BROOF(t2). Viherkatoille voidaan rakentaa myös oleskelutiloja. Tällöin katon käyttöturvallisuus huomioidaan heti suunnittelun alusta lähtien. 3

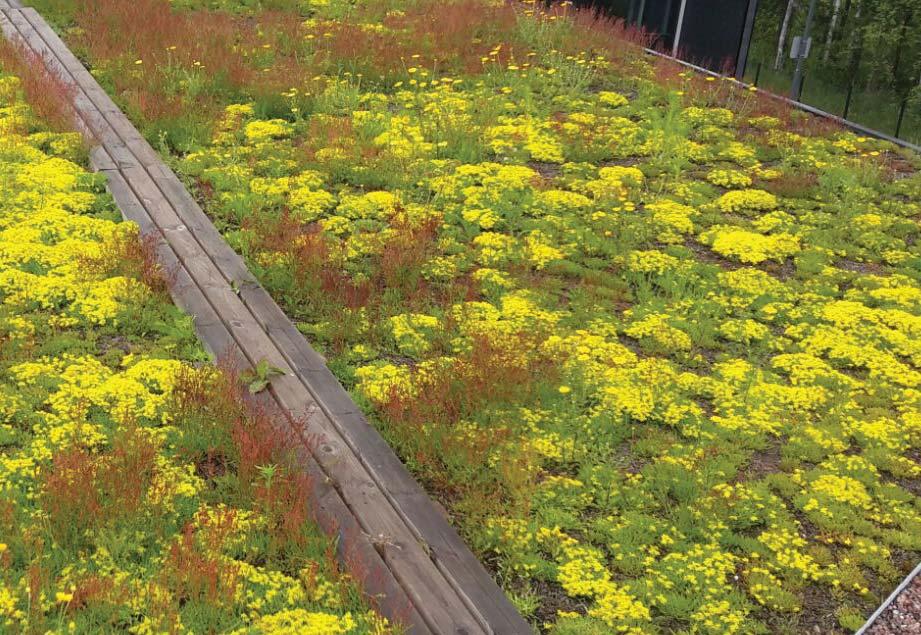

4 Monenlaisia mahdollisuuksia viherkattoihin Keto-niittykatto Hieman raskaampi rakenne kuin maksaruohokatto Kotimainen ketokasvillisuus, joka menestyy hyvin katoilla Mm. ahomansikkaa - myös maksaruohoja voidaan käyttää istutuksissa Hulevesikatto Kasvualusta optimoidaan vettä pidättäväksi, muttei vettyessään liian raskaaksi Salaojitus optimoidaan riittävän tehokkaaksi suurille hulevesikuormille Kasvillisuus esim kuten maksaruoho-ketokatto tai niitty-ketokatto 4

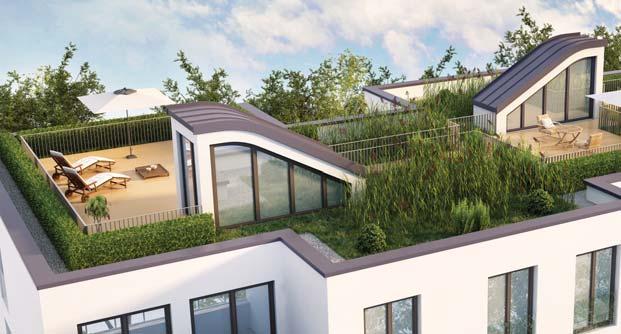

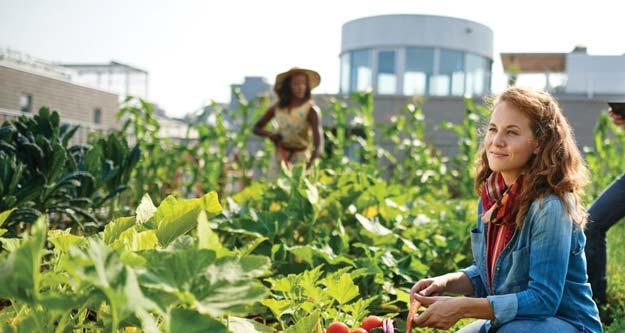

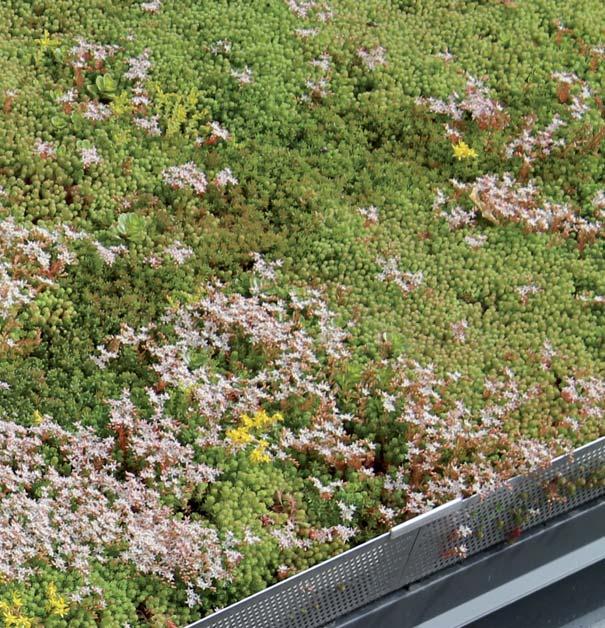

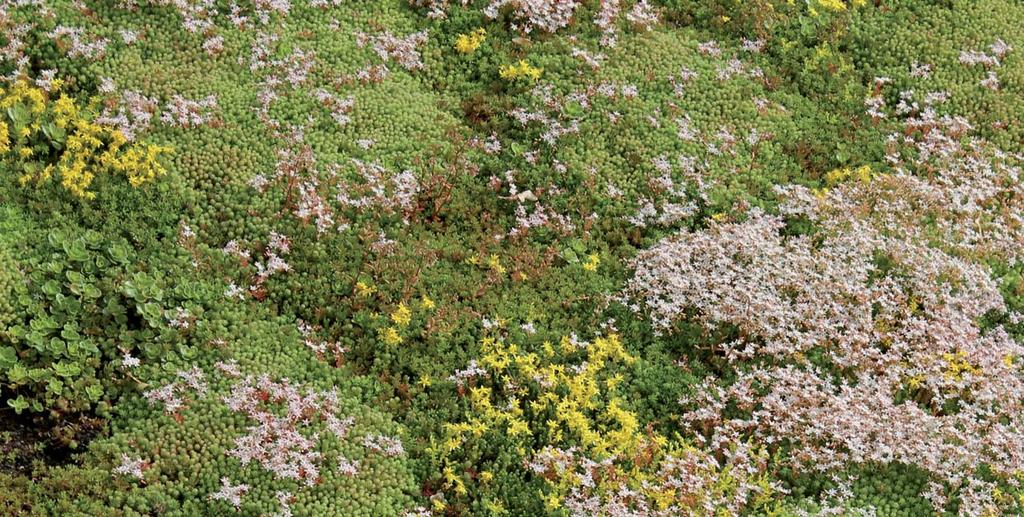

5 Maksaruohokatto Nopein ja joustavin tapa perustaa heti kasvillisuuden peittämä viherkatto Kevyt rakenne Soveltuu useille eri kaltevuuksille (eri kaltevuuksille omat menetelmänsä kuten yleensäkin) Erilaista ilmettä saa täydentämällä maksaruohoa kotimaisella ketokasvillisuudella tai sammalistutuksilla. Luonnonkatto Biodiversiteettikatto, jolla pyritään tukemaan luonnon monimuotoisuutta Rakenne esim. keto-niittykaton mukaisesti Hulevesialtaat, kaatuneet puunrungot ja muut luonnonmukaiset olosuhteet huomioidaan 5 Kattopuutarha Yhteisöllisyys rakentamisessa: suojainen ja aidattu oleskelualue, sopii hyvin erityisryhmille Terassirakenteet Rakenne käännettynä rakenteena Hyötypuutarha Voidaan soveltaa loivilla katoilla esim. kevytsorakatolle tai käännettyyn rakenteeseen Viljelmät suositellaan suunniteltavaksi istutuslaatikoihin rakenteiden suojaamiseksi 5

6 Kerabit Aurinkokatto Kerabit Aurinkokatto on Kerabit-bitumikatteen ja Virte Solar Oy:n maahantuomien CIGS-ohutkalvopaneelien yhdistelmä. Tavanomaisista aurinkosähköjärjestelmistä poiketen aurinkopaneelit asennetaan ilman erillisiä kannatinrakenteita. Ratkaisu minimoi tuulikuorma- ja myrskyvaurioriskit. Kehittämämme Kerabit Solar -kermin avulla kevyet ja taipuisat ohutkalvopaneelit integroidaan kauttaaltaan kiinni bitumikatteeseen ilman läpikiinnityksiä jotka voisivat aiheuttaa mahdollisia vuotoriskejä. Järjestelmän asentaa aina vedeneristysalan ammattilainen. Kerabit Aurinkokatto on testattu VTT:llä ja se täyttää paloluokan B ROOF (t2). Kevyt, ohut ja huomaamaton Järjestelmän paksuus on vain noin 6 mm ja paino noin 7 kg/m 2. Kattopinnasta koholle nostettuja kannatinrakenteita ei tarvita lainkaan ja järjestelmä voidaan asentaa myös kaareviin pintoihin. Ratkaisu on lähes huomaamaton ja vaikutus rakennuksen ulkonäköön hyvin vähäinen. Monikäyttöinen Kerabit Aurinkokatto voidaan asentaa uudiskohteiden lisäksi myös saneerauskohteisiin, joissa sitä ei aiemmin pidetty rakenteellisista syistä mahdollisena. Myös PVC- ja villakatoille järjestelmä soveltuu erinomaisesti, koska se ei sisällä painaumia aiheuttavia kannatinrakenteita painoineen. Esteetön ja kestävä Kerabit Aurinkokatossa paneelit eivät rajoita liikkumista bitumikatolla. Turvatuotestandardin edellyttämät säännölliset kattoturvatuotetarkastukset, lumenpudotustyöt ja muut katolla tehtävät huoltotyöt voidaan toteuttaa entiseen tapaan. Paneelin pinnassa oleva 3M:n kehittämä suojakalvo pysyy hyvin puhtaana ja kestää päällä liikkumista. Paneelien sileä pinta on liukkaampi kuin kermikatteen pinta, joten katolla liikuttaessa ja työskenneltäessä tulee aina huomioida työturvallisuus. Paneelit ovat kauttaaltaan kiinni kattopinnassa, joten Järjestelmä ei kerää alleen lunta, jäätä tai lehtiä eikä estä veden kulkua. Paneelit sinänsä ovat lähestulkoon huoltovapaita ja mahdollisen vaurion sattuessa järjestelmän yksittäinen paneeli voidaan uusia. Edistynyt teknologia omimmillaan loivilla kattopinnoilla CIGS-teknologiaa alettiin kehittää noin 15 vuotta sitten, ja se on todettu hyvin tehokkaaksi tuottaamaan sähköä epäsuorasta valosta laajalla säteellä. Loivalla katolla paneelit pystyvät hyödyntämään koko valoisan ajan, myös auringonnousun ja laskun. Paneelit voidaan asentaa vieri viereen, ilman että ne varjostavat toisiaan. Näin kattopinta-ala saadaan maksimaalisesti hyödynnettyä. Kerabit Aurinkokaton avulla suurten kiinteistöjen, kuten teollisuuslaitosten, toimistorakennusten ja kerrostalojen loivat bitumikatot on mahdollista ottaa tehokkaasti hyötykäyttöön. Monissa rakennuksissa esim. kauppakeskuksissa, joissa on laajat ja loivat kattopinnat, jäähdytysenergian tarve on suurimmillaan samaan aikaan kuin aurinkosähkön tuottokin.

7 Tiesitkö, että aurinko tuottaa yhden tunnin aikana enemmän energiaa mitä koko ihmiskunta tarvitsee vuoden aikana? Vihreää, uusiutuvaa ja paikallista energiantuotantoa! ergiantuotantoa! Kerabit Aurinkokatto nostaa kiinteistön arvoa sekä parantaa sen energialuokitusta. Investoimalla aurinkoenergiaan ergiaan pienennät sähkölaskusi tuleviksi meniksi ja jätät jälkeesi puhtaamman tulevaisuuden seuraaville sukupolville. vuosikym- Katso video YouTubesta: 7

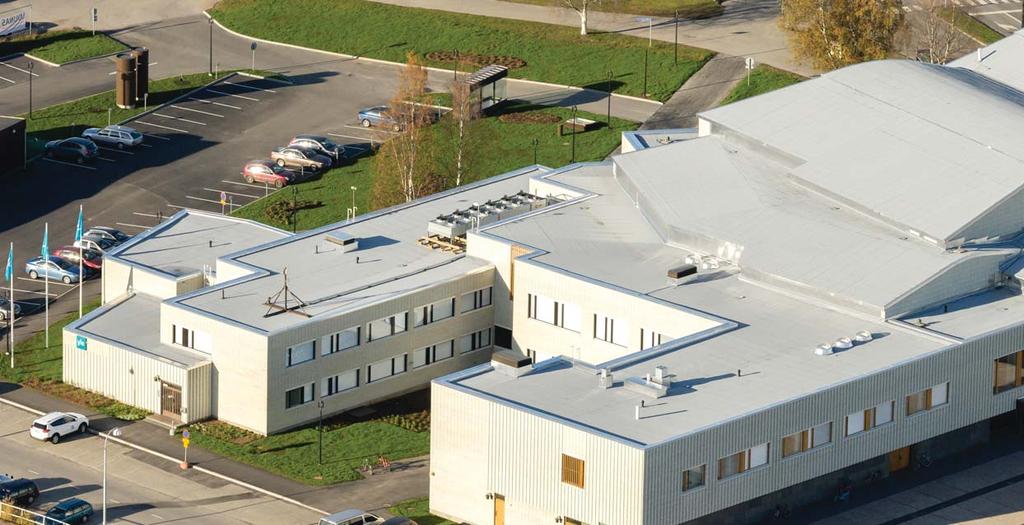

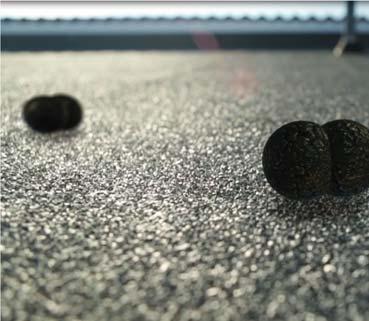

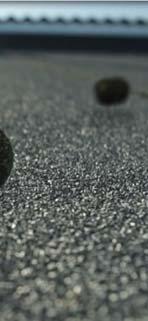

8 Kerabit LESSNOX Kerabit LESSNOX - ympäristöystävällinen bitumikate Kerabit LESSNOX puhdistaa ilmaa hajottamalla luonnolle haitallisia typen oksideja Altistumme päivittäin haitallisille ilmansaasteille. Esimerkiksi liikenne, autojen pakokaasut, puun ja jätteiden polttaminen sekä teollisuus aiheuttavat typpioksidipäästöjä (NO x ), jotka heikentävät hengitysilman laatua ja vaikuttavat haitallisesti ympäristöön. Typpioksidipäästöt kasvavat tasaisesti. Varsinkin suurkaupungeissa ja teollisuusalueilla ilmansaasteet aiheuttavat merkittäviä terveysongelmia, esimerkiksi hengitystiesairauksia. Lisäksi typenoksidit heikentävät ilmakehän otsonikerrosta. Kerabit LESSNOX on valinta ympäristömme hyväksi. LESSNOX-pinnoitettu bituminen katemateriaali edistää haitallisten typen oksidien hajoamista ja siten puhdistaa ilmaa. Hajoamisen tuloksena syntyvät nitraatit ravitsevat luontoa ja sen kasveja. Pakokaasut sisältävät haitallisia typen oksideja, jotka saastuttavat ilmaa. LESSNOX vaikuttaa katon koko käyttöiän ajan Tuhannen neliön LESSNOX-katto neutraloi vuodessa saman määrän typen oksideja mitä henkilöauto keskimäärin tuottaa noin 3300 kilometrin ajolla. LESSNOXin vaikutus paremman ympäristön puolesta kestää koko katon käyttöiän ajan. Typen oksidit laskeutuvat kattopinnalle.

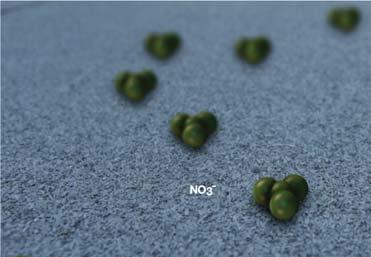

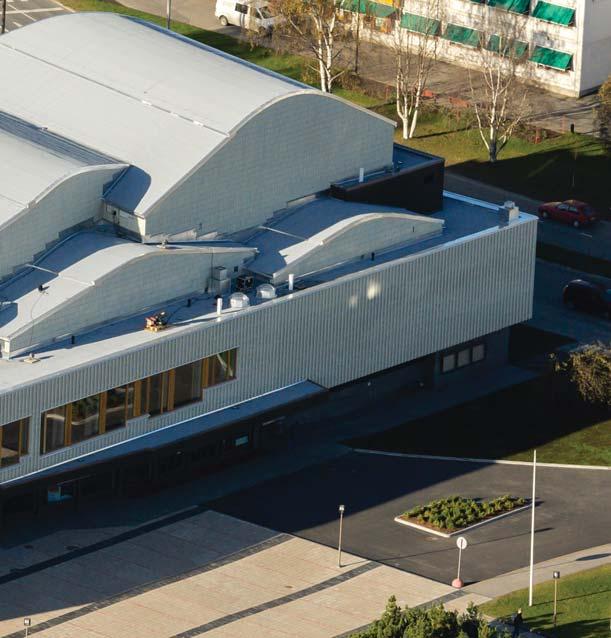

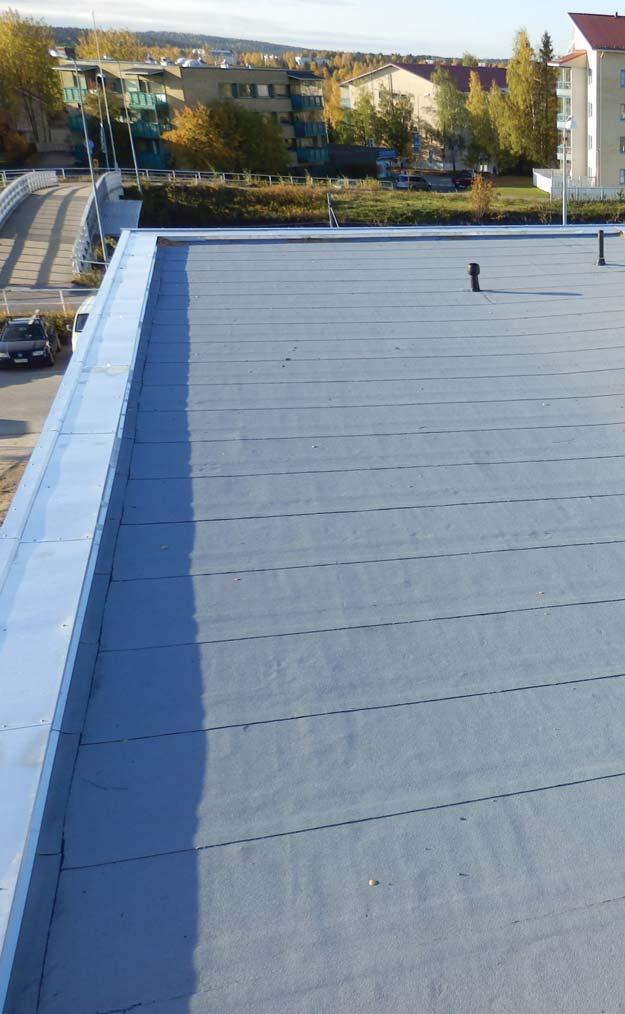

9 Kerabit LESSNOX on loiville katoille tarkoitettu TL2 -luokan pintakermi. Vedeneristys- ja muilta ominaisuuksiltaan se on täysin vastaava kuin Kerabit 5100 T-pintakermi, siihen on lisätty ainoastaan sirotteen pinnoitus titaanioksidilla. Tämän lisäyksen ansiosta vesikate toimii ympäristön parhaaksi! Lisäksi katteen vaalean värin ansiosta kattopinta ei kuumene kuten tumma kate, joten kiinteistö pysyy viileämpänä ja jäähdytysenergian tarve on pienempi. Auringon UV-säteet hajottavat typen oksideja. LESSNOXkatteen pinnassa oleva sirote on pinnoitettu titaanidioksidilla (TiO 2 ), joka kiihdyttää typen oksidien hajoamisprosessia. Reaktiossa typen oksidit hajoavat vähemmän haitallisiksi nitraateiksi (NO 3 -). Aikanaan sateet huuhtovat nitraatit pois katolta, kasvien ja puiden hyödynnettäviksi. Näin LESSNOX auttaa puhdistamaan ilmaa saasteista.

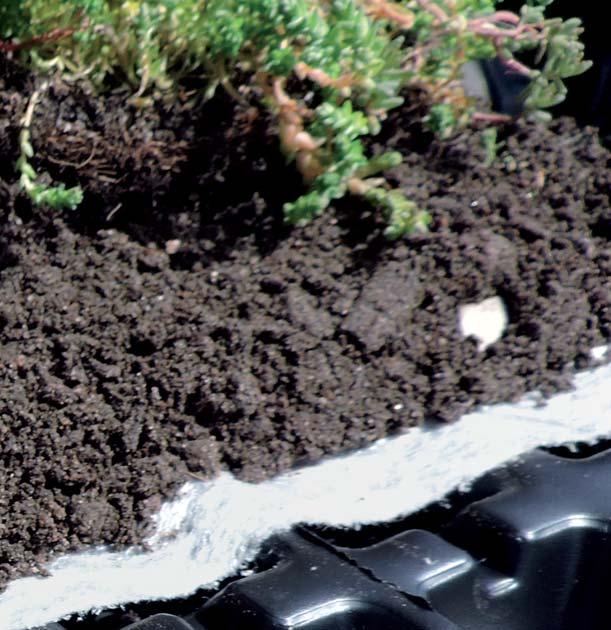

10 Tarjoamme ekokattoihin Viherkattojen kasvillisuus Maksaruohomatot Maksaruohomatto on kasvillisuusmatto joka sisältää matalakasvuisia maksaruoholajikkeita. Mehevien lehtiensä ansiosta maksaruohot kestävät hyvin kuivuutta ja soveltuvat hyvin viherkatoille, koska niiden juuristo on pieni ja matala. Viherkattojen vedeneristys ja juurisuojaus Kerabit-vedeneristeet Oikea vedeneristysratkaisu valitaan viherkatolle katto- tai kansirakenteen, viherrakenneratkaisun ja käyttöluokan mukaan. Lisätietoa RT Viherkatot ja katto- ja kansipuutarhat, rakenteet. Soveltuvia tuotteita ovat em. tekijöistä riippuen esimerkiksi Kerabit 4100 UT, Kerabit 3300 UTL ja Kerabit 3000 U. UUTUUS! Hiekkapintainen Kerabit Juurisuojakermi Juurisuojakermi suojaa viherkaton vedeneristeitä ja muita rakenteita juurilta. Kasvillisuuden alle jäävälle katon osalle suosittelemme kotimaista hiekkapintaista Kerabit Juurisuojakermiä. Kerabit Juurisuojakermi, harmaa Kerabit Juurisuojakermiä käytetään niillä katon osilla, joissa kermi jää näkyviin. Pinnan sirote suojaa kermiä sään vaikutuksilta. Viherkattojen salaojitus ja veden varastointi Platon DE 25 ja DE 40 Platon DE -levyt ovat tarkoitettu loivien, kaltevuudeltaan 1:10 ja loivempien, viherkattojen salaojituskerrokseksi. Levyt varastoivat kasteluun tarvittavaa vettä kuppikennostoonsa, jonka kupit ovat yhteydessä toisiinsa ylimenokanavien kautta. Levyjen alle muodostuu laaja salaojittava ilmapalsta jota pitkin ylimääräiset vesimassat poistuvat vaikeuksitta. Platon DE 40 -levyissä on suuremmat kupit ja siksi ne soveltuvat mm. paksun kasvualustakerroksen kattopuutarhaan Kerabit QDrain Kerabit QDrain -salaojamatto on geokomposiitti, jossa on kolmiulotteinen monofilamenttiydin ja sen molemmilla puolilla on suodatinkangas. QDrain-salaojamatolla on erinomainen vedenjohtokyky myös kuormituksen alaisena. Viherkattojen tarvikkeet Kerabit-valikoimasta löytyy myös viherkattojen tarvikkeita: viherkaton rei itetty reunalista, HST: viimeistelee maksaruohokaton viherkaton räystäspelti, HST huopamatto: lisää viherkattorakenteen vedenpidätyskykyä kiinnitysverkko: pitää maksaruohon paikoillan turvepidike: pitää paksut kasvualusta- ja kasvillisuuskerrokset paikoillaan jyrkillä katoilla Molemmat juurisuojakermit on testattu EN mukaisesti (FLL-menettely).

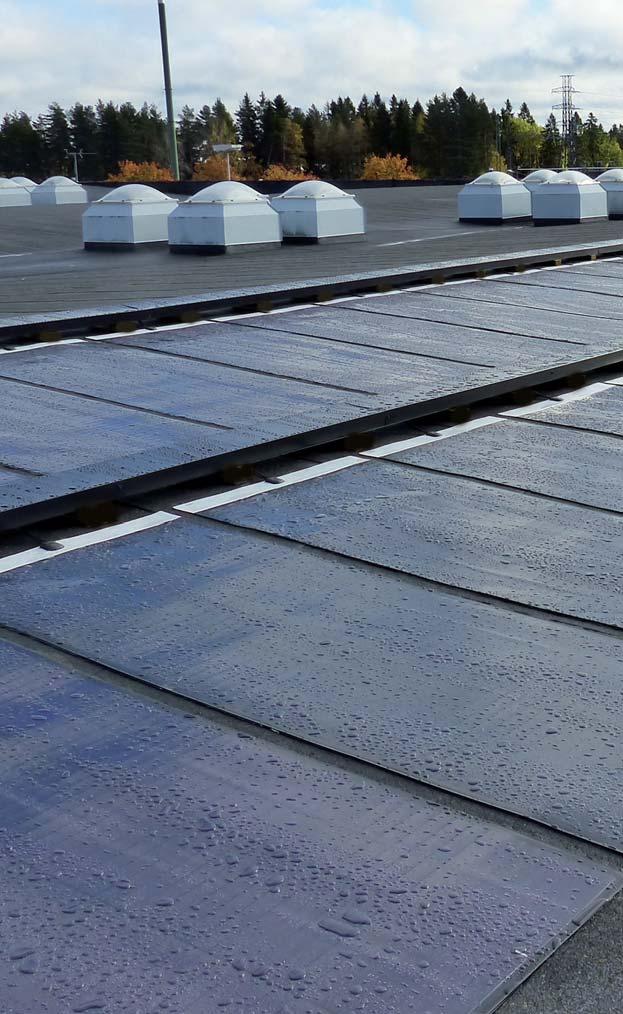

11 Ympäristöystävällinen Kerabit LESSNOX Kerabit LESSNOX on valinta ympäristön hyväksi. LESSNOX -pinnoitettu bituminen katemateriaali edistää haitallisten typen oksidien hajoamista. Hajoamisen tuloksena syntyvät nitraatit ravitsevat luontoa ja sen kasveja. Kerabit LESSNOX on kotimainen, tuoteluokan 2 hitsattava (K-PS 170/5000 hits.) monikerroskatteiden pintakermi. Tukikerroksena on polyesterihuopa. Tuotteen alapinnassa on hitsausbitumina kumibitumi ja yläpinnassa vaaleanharmaa liuskesirote. Kerabit Aurinkokatto asennettuna Kerabit Aurinkokatto on ainutlaatuinen ohutkalvopaneeliratkaisu, joka integroidaan bitumikermikattoon. Tavanomaisista aurinkosähköjärjestelmistä poiketen aurinkopaneelit asennetaan ilman erillisiä kannatinrakenteita. Ratkaisu minimoi tuulikuorma- ja myrskyvaurioriskit. Kehittämämme Kerabit Solar -kermin avulla kevyet ja taipuisat ohutkalvopaneelit integroidaan kauttaaltaan kiinni bitumikatteeseen ilman läpikiinnityksiä jotka voisivat aiheuttaa mahdollisia vuotoriskejä. Järjestelmän asentaa aina vedeneristysalan ammattilainen. Nordic Waterproofing -konsernin kattourakoitsijat antavat mielellään tarjouksen Kerabit Aurinkokatosta: KerabitPro Oy: AL-Katot Oy: samoin valtuutetut Mataki-urakoitsijat: Lisätietoa löydät kotisivuiltamme

12 Kerabit Nordic Waterproofing Oy Puh /2018
