1 Graviflex juurisuojattu pintakermi viherkatoille Fonda Geoplex 10 salaojalevy viherkatoille ja pihakansiin Fonda GreenXtra salaojalevy ja vesivarasto loiville viherkatoille Fonda Green salaojalevy ja juurisuoja jyrkille viherkatoille Viherkaton räystäspellit ICOPAL Green Toimivan viherkaton perusta

2 Icopal Green Toimivan viherkaton perusta Viherkatolla viihtyisyyttä elinympäristöön Icopal Green -viherkattoratkaisut antavat rajattomasti uusia mahdollisuuksia rakentamiseen. Katon ei enää tarvitse olla tylsä, vaan sen voi nostaa rakennuksen kruunuksi tai sulauttaa rakennuksen kauniisti ympäristöönsä. Tiiviissä kaupunkirakentamisessa on mahdollista ottaa rakennuksen katto hyötykäyttöön rakentamalla sinne esimerkiksi oleskelutilaa, vaikkapa vihreän keitaan asukkaiden viihtyisyyden lisäämiseksi. Viherkatoista on monia etuja Lisää viihtyisyyttä ja monimuotoisuutta tuomalla luontoa kaupunkiympäristöön Auttaa hulevesien hallinnassa sitomalla sadevettä Energiatehokas lämmöntasaaja: parantaa lämmöneristystä ja viilentää helteellä Suojaa katon vedeneristystä ja pidentää sen käyttöikää Toimii hiilinieluna; kasvit muuttavat hiilidioksidia hapeksi Puhdistaa ilmaa sitomalla hiukkaspäästöjä ja suodattaa pölyä Vaimentaa melua On esteettinen; kasvillisuuden valinnassa on runsaasti mahdollisuuksia Pohja kuntoon Viherkatto lisää katon painoa, joten aina ennen viherkaton rakentamista tulee varmistaa katon kantavuus. Viherkatto on usein mahdollista toteuttaa saneerauskohteisiinkin kevyellä viherkattoratkaisulla, esimerkiksi maksaruohomaton avulla. Ensisijaisen tärkeää on huolehtia katon laadukkaasta vedeneristyksestä ja juurisuojauksesta, jotta kosteus ja kasvien juuret eivät pääse vahingoittamaan rakenteita. Jyrkille katoille on mahdollista toteuttaa viherkatto itsekin, mutta kaltevuudeltaan 1:6 loivempien viherkattojen vedeneristys tulee aina toteuttaa vedeneristyksen ammattilaisen toimesta kumibitumikermeillä, joista päällimmäisenä juurisuojattu Graviflex-kermi. Viherkattoon on mahdollista yhdistää oleskelutilaa Espoon Omena-kirjaston viihtyisä viherpiha sijaitsee kauppa-keskuksen katolla luvun alussa tehty Icopalin vedeneristämä viherkatto on monipuolisessa käytössä. Se tarjoaa rauhallisen ja viihtyisän tilan kirjaston asiakkaille ja henkilökunnalle. Se on loistava esimerkki toimivasta viherkatosta, johon on yhdistetty luontevasti oleskelu- ja viherosa. Katon kasvivalikoima on hyvin laaja, maksaruohosta niittykasvillisuuteen ja reuna-alueella kasvaviin puihin ja pensaisiin. Kesäisin katolla kasvatetaan lähiruokaa kuten yrttejä, salaattia ja mansikkaa kasvusäkeissä. Kohde: Kirjasto Iso Omena, Espoo 2

3 Icopal Green Toimivan viherkaton perusta Rakenneratkaisut loiville viherkatoille Viherkatto käännetyllä rakenteella Käännetty rakenne on suositeltavin valinta pihakansiin ja uudisrakennuksiin. Ratkaisu mahdollistaa esimerkiksi kattopuutarhan toteutuksen oleskelutiloineen. Kasvillisuuden valinnassa vain mielikuvitus on rajana; viherkatolle voi istuttaa esimerkiksi maksaruohoa, niittykasvillisuutta, jopa puita tai pensaita. Rakenne-esimerkki Kasvillisuus Kasvualusta (kerrospaksuus kasvillisuuden vaatimuksen mukaan) Fonda GreenXtra salaojalevy ja vesivarasto loiville viherkatoille Lämmöneristys XPS Fonda Geoplex 10 -salaojalevy Vedeneristys Polar aluskermit + Graviflex juurisuojattu pintakermi Alusrakenteet Katon minimikaltevuus 1:60 Kevyt viherkatto Kevytrakenteisen viherkaton kasvualustakerros on ohut, joten painonsa puolesta se soveltuu usein myös saneerauskohteisiin. Kasvivalinnaksi parhaita ovat hyvin kuivuutta kestävät lajit, esimerkiksi maksaruohot. Viherkatto käännetyllä rakenteella. Rakenne-esimerkki Kasvualusta ja kasvillisuus tai esim. vedenpitomatto ja maksaruohomatto Fonda GreenXtra -salaojalevy ja vesivarasto loiville viherkatoille Vedeneristys Polar aluskermit + Graviflex juurisuojattu pintakermi Alusrakenteet Katon minimikaltevuus 1:60 Muista Icopal Viherkaton räystäspellit! Ks. sivu 6. Lataa Icopal Green viherkattojen suunnitteluohje osoitteesta Kohde: Tiitiäisen satupuisto, Tampere 3

4 Tuotteet loiville viherkatoille Graviflex Juurisuojattu pintakermi viherkatoille Graviflex on viherkatoille tarkoitettu juurisuojattu kumibitumipintakermi, joka kiinnitetään hitsaamalla aluskermin (Polar) päälle. Se toimii viherkaton vedeneristeenä ja estää juuriston tunkeutumisen rakenteisiin. Vedeneristys ja tehokas juurisuojaus samassa tuotteessa Täyttää bitumikatteiden tuoteluokan TL2 vaatimukset Paksuus n. 3 mm Rullakoko: 1 x 5 m Fonda Geoplex 10 Salaojalevy viherkatoille ja pihakansiin Fonda Geoplex 10 -salaojalevy koostuu nystyröidystä polypropeenilevystä ja siihen hitsatusta suodatinkankaasta. Sileäpintaisena ja rakenteeltaan kasaan painumattomana se ei vahingoita vedeneristyskermiä, vaan muodostaa yhtenäisen ja tehokkaasti toimivan salaojituskerroksen, jonka vedenjohtokapasiteetti säilyy suurena päällä olevan rakenteen painosta huolimatta. Suurin osa vedestä ohjautuu levyn tiivistä muoviosaa pitkin pois. Soveltuu loiville viherkatoille, pihakansiin ja pystysalaojitukseen Luja ja pitkäikäinen Erittäin suuri puristuslujuus Erittäin hyvä vedenjohtokapasiteetti Profiilikorkeus 11 mm Rullakoko 2 x 15 m Fonda GreenXtra Salaojalevy ja vesivarasto loiville viherkatoille Fonda GreenXtra-salaojalevyn avulla salaojakerros, vesivarasto ja suodatinkangas voidaan levittää nopeasti yhdellä työvaiheella. Levyn nystyrät varastoivat vettä, ja liika vesi pääsee poistumaan katolta levyssä olevien reikien kautta. Pinnan tukkeutumaton suodatinkangas estää multaa huuhtoutumasta veden mukana pois ja samalle estää juurien kasvua salaojakerrokseen. Polypropeenista valmistettu levy on helppo taivuttaa ja asentaa kylmissäkin oloissa, ja se muotoutuu hyvin erilaisiin yksityiskohtiin. Soveltuu kattokaltevuuksille 1:10 1:60 Sadevettä puskuroiva vesivarasto Nopea asentaa Profiilikorkeus 20 mm Rullakoko 2 x 5 m 4

5 Icopal Green Viherkaton räystäspellit Icopal Green - viherkattoratkaisu jyrkille katoille Nyt myös tee se itse-rakentajan on mahdollista toteuttaa viherkatto. Ratkaisu soveltuu parhaiten pieniin rakennuksiin, joissa on jyrkkä katto (min. 1:6). Tämän ratkaisun vedeneristykseen ei vaadita kattotulityökorttia, vaan itseliimautuvilla saumoilla varustetulla LiimaUltra -kumibitumikermillä tehdyn vedeneristyksen päälle kiinnitetään Fonda Green salaoja- ja juurisuojakerros. Levyn saumat tiivistetään Butyylimassalla. Icopal Viherkaton räystäspelleillä saadaan huoliteltu ulkonäkö ja toimiva räystäsratkaisu. Vaihtoehtoisesti räystäs voidaan toteuttaa viherkaton räystäskoukuilla. Fonda Green-salaojalevyn päälle voidaan asentaa kasvualusta ja kasvillisuus, esimerkiksi maksaruohoa tai niittykasvillisuutta. Tässäkin tapauksessa katon kantavuus ja esteetön vedenpoisto on varmistettava aina ennen viherkaton tekoa. Rakenne Kasvualusta ja kasvillisuus Fonda Green -salaojalevy ja juurisuoja jyrkille viherkatoille Vedeneristys LiimaUltra Viherkaton räystäspellit Alusrakenteet Katon minimikaltevuus 1:6 Fonda Green Salaojalevy ja juurisuoja jyrkille viherkatoille Fonda Green on erityisesti jyrkille viherkatoille kehitetty salaojalevy, jonka kitkapinta estää kasvualustan valumista. Suuren puristuslujuuden ansiosta levy kestää suuriakin kuormia. Levy on helppo taivuttaa ja asentaa kylmissäkin oloissa. Se muotoutuu hyvin yksityiskohtiin ja se kestää hyvin kasvualustassa olevat humushapot. Tiivis levy suojaa alla olevaa vedeneristettä ja kattorakenteita juurilta ja mekaaniselta rasitukselta Kitkapinta helpottaa asennusta ja pitää kasvualustan paikoillaan Nystyrät viivästyttävät veden valumista katolta Ristiinuritettu levy taipuu hyvin katon muotoihin Profiilikorkeus 7 mm Rullakoko 2,08 x 10 m 5

6 Icopal Green Viherkaton räystäspellit Viherkaton räystäspelleillä saavutetaan tyylikäs, toimiva ja viimeistelty lopputulos. Aikaisemmista räystäsratkaisusta poiketen räystäs voidaan toteuttaa yhdellä pellillä, jossa on sekä tippanokka että korotusosa samassa tuotteessa. Niinpä ne yksinkertaistavat ja nopeuttavat viherkaton tekoa huomattavasti. 6

7 Icopal Green Viherkaton räystäspellit Ominaisuudet Viherkaton räystäspeltejä on saatavana kaksi eri mallia: alaräystäälle tarkoitettu rei itetyllä korotusosalla varustettu alaräystäspelti sekä päätyräystäälle tarkoitettu umpinaisella korotusosalla varustettu päätyräystäspelti. Lisäksi saatavana asennusta helpottavat valmiit lisätarvikkeet ala- ja päätyräystään liitoksiin (sisä- ja ulkokulmat, molempia oikea- sekä vasenkätiset) sekä harjan päätykappaleet. Alaräystäspelti Päätyräystäspelti Räystäspelleissä on Kattoliiton suosituksen mukainen laipan leveys, 150 mm. Laippa asennetaan aina ennen vedeneristyksen pintakermin (esim. Icopal Graviflex juurisuojattu pintakermi) asennusta, mahdollisen aluskermin jälkeen jolloin laippa jää kahden kermin väliin. Edut Tippanokka ja viherkorotusosa ovat samassa tuotteessa, joten ratkaisu yksinkertaistaa viherkaton räystäsrakennetta huomattavasti. Yksinkertainen ja mietitty, turvallinen ja toimiva rakenneratkaisu. Nopea ja helppo asentaa. Mahdollista toteuttaa ilman puisia räystäskorotuksia sekä ilman erillisiä kermikaistoja ja hankalasti asennettavia nostopaloja. Valmiiksi rei itetyt laipat helpottavat ja nopeuttavat kiinnitystä. Pellit on valmistettu jämäkästä haponkestävästä teräksestä. Materiaali kestää ruostumatta maakosketusta ja maa-aineksen läpi valuvaa vettä. Pellit kiinnitetään ennen vedeneristeen pintakermiä, jonka johdosta vedeneristys säilyy tiiviinä ja yhtenäisenä, ilman läpireikiä. Täydellinen tarvikepaketti, saatavana kaikki tarvittavat osat erilaisiin kattomalleihin: sisä- ja ulkokulmat sekä harjan päätykappaleet. Pakkauksissa mukana käyttötarkoitukseen soveltuvat ruuvit. Tyylikäs ja viimeistelty ulkonäkö. Käyttökohteet Räystäspelit ovat kehitetty kevytrakenteisille viherkatoille, esimerkiksi maksaruohokatoille, kaltevuudesta riippumatta. Ei kuitenkaan sovellu hyvin paksulla kasvualustalla tehtäviin tai käännetyllä rakenteella toteutettavaan viherkattoon. Korotusosan korkeus on 86 mm. Tekniset tiedot ja mitat Viherkaton räystäspellit ovat valmistettu haponkestävästä teräksestä. Materiaalin paksuus on 0,7 mm. Räystäspeltien poikkileikkauksen mitat: 7

8 Tuotetiedot ja pakkauskoot Tuotenumero Tuote Myyntierä Kpl/pkt Viherkaton alaräystäspelti Rei itetty korotusosa Pituus 2 m, hyöty 1,985 m 1 kpl á 2 m Viherkaton päätyräystäspelti Umpinainen korotusosa Pituus 2 m, hyöty 1,985 m 1 kpl á 2 m Harjan päätykappale 2 kpl/pkt Ulkokulmakappaleet Etenemä 174 mm/sivu 2 kpl/pkt oikea ja vasen Oikea Vasen Sisäkulmakappaleet Etenemä 174 mm/sivu 2 kpl/pkt oikea ja vasen Oikea Vasen Yläräystäs ulkokulmakappale Etenemä 174 mm/sivu 2 kpl/pkt Asennus Räystäspellit asennetaan aina ennen vedeneristyksen pintakermiä (esim. juurisuojattu Icopal Graviflex-kumibitumipintakermi), mahdollisen aluskermin (esim. Icopal Polar) päälle. Ennen kiinnitystä räystäspeltien laippojen väliin tulee asentaa tiivistenauha kapillaarikosteuden estämiseksi. Nauha liimataan laippojen väliin alimman reikärivin kohdalle, suojakalvo poistetaan ja laipat painetaan tiukasti yhteen ennen räystäälle kiinnitystä. Peltien katkaisuun / työstöön soveltuu kulmahiomakone ja haponkestävälle teräkselle tarkoitettu katkaisulaikka. Pellit kiinnitetään pakkauksessa mukana tulevilla ruuveilla kiinni alustaan, laipassa valmiina oikealla kiinnitysjaolla olevista rei istä. Räystäspeltien limitysperiaate: Päätyräystäällä harjan kohdalla päätyräystäspellit leikataan tarvittaessa puskuun ja liitoskohta peitetään Harjan päätykappaleella. Ala- ja päätyräystään liitoskohdissa asennetaan tarvittavat ulkokulmakappaleet ja tarvittaessa mahdolliset sisäkulmakappaleet. Kätisyys huomioidaan jotta alaräystään puolelle tulee aina rei itetty korotusosa, ja päätyräystään puolelle umpinainen. Kulmakappaleet taivutetaan oikeaan kulmaan ennen asennusta ja kiinnitetään ruuveilla jokaisesta laipassa olevasta reiästä. Tarvittavat työstöt voidaan tehdä kulmahiomakoneella. Haluttaessa pellit voidaan peittää esimerkiksi laudalla. Alaräystäällä tulee huomioida esteetön veden poisto. Mikäli pellit halutaan maalata näkyviltä pinnoiltaan, suositellaan niiden pinnoitusta etukäteen teollisuusmaalaamossa haponkestävälle teräkselle ulkokäyttöön soveltuvalla pinnoitteella. Rautakauppamaalit eivät sovellu haponkestävän teräksen maalaukseen. Tarkemmat tiedot asennusohjeessa. 8

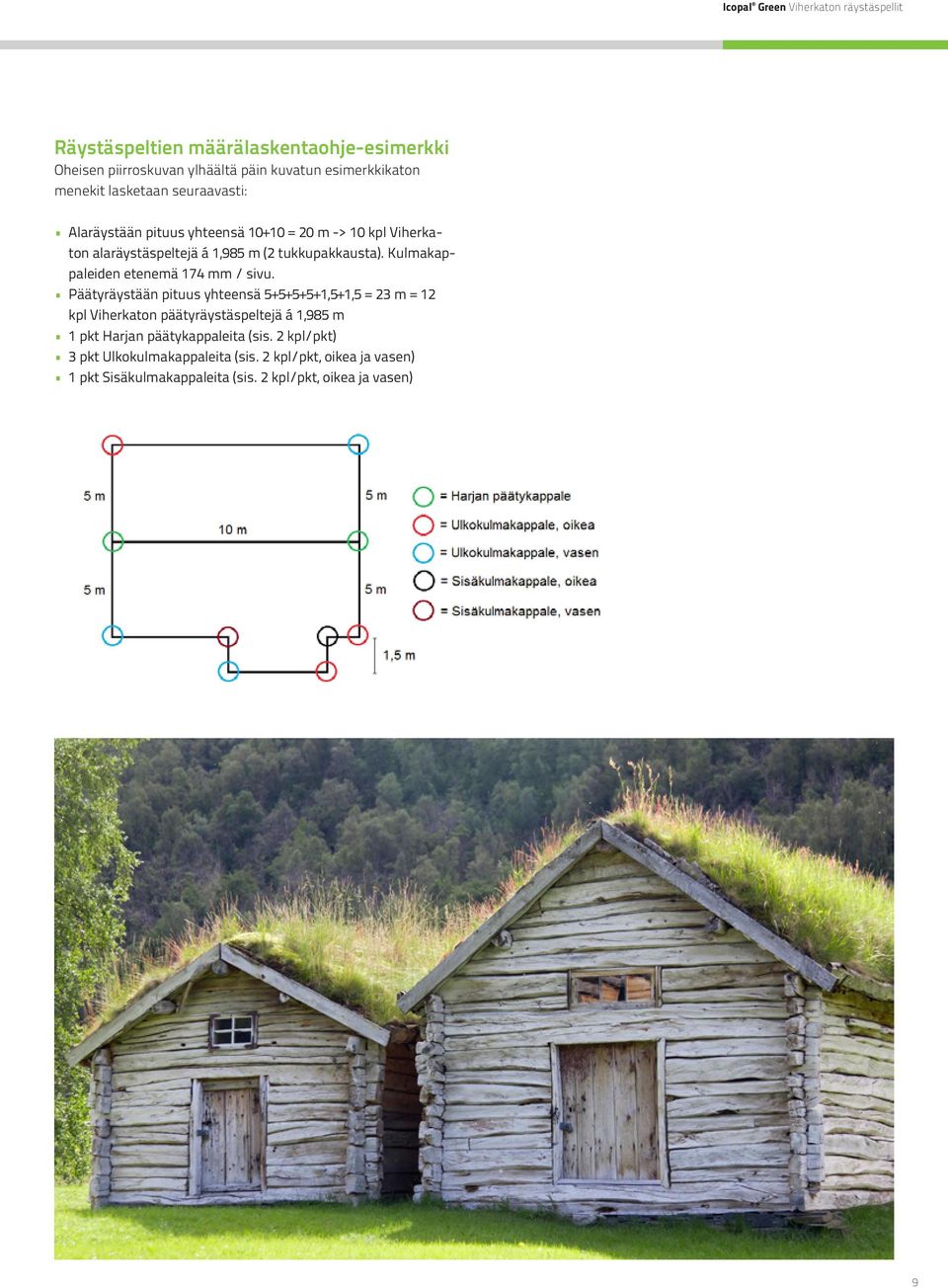

9 Icopal Green Viherkaton räystäspellit Räystäspeltien määrälaskentaohje-esimerkki Oheisen piirroskuvan ylhäältä päin kuvatun esimerkkikaton menekit lasketaan seuraavasti: Alaräystään pituus yhteensä = 20 m -> 10 kpl Viherkaton alaräystäspeltejä á 1,985 m (2 tukkupakkausta). Kulmakappaleiden etenemä 174 mm / sivu. Päätyräystään pituus yhteensä ,5+1,5 = 23 m = 12 kpl Viherkaton päätyräystäspeltejä á 1,985 m 1 pkt Harjan päätykappaleita (sis. 2 kpl/pkt) 3 pkt Ulkokulmakappaleita (sis. 2 kpl/pkt, oikea ja vasen) 1 pkt Sisäkulmakappaleita (sis. 2 kpl/pkt, oikea ja vasen) 9
