1 Kerabit Loivat viherkatot ja -kannet

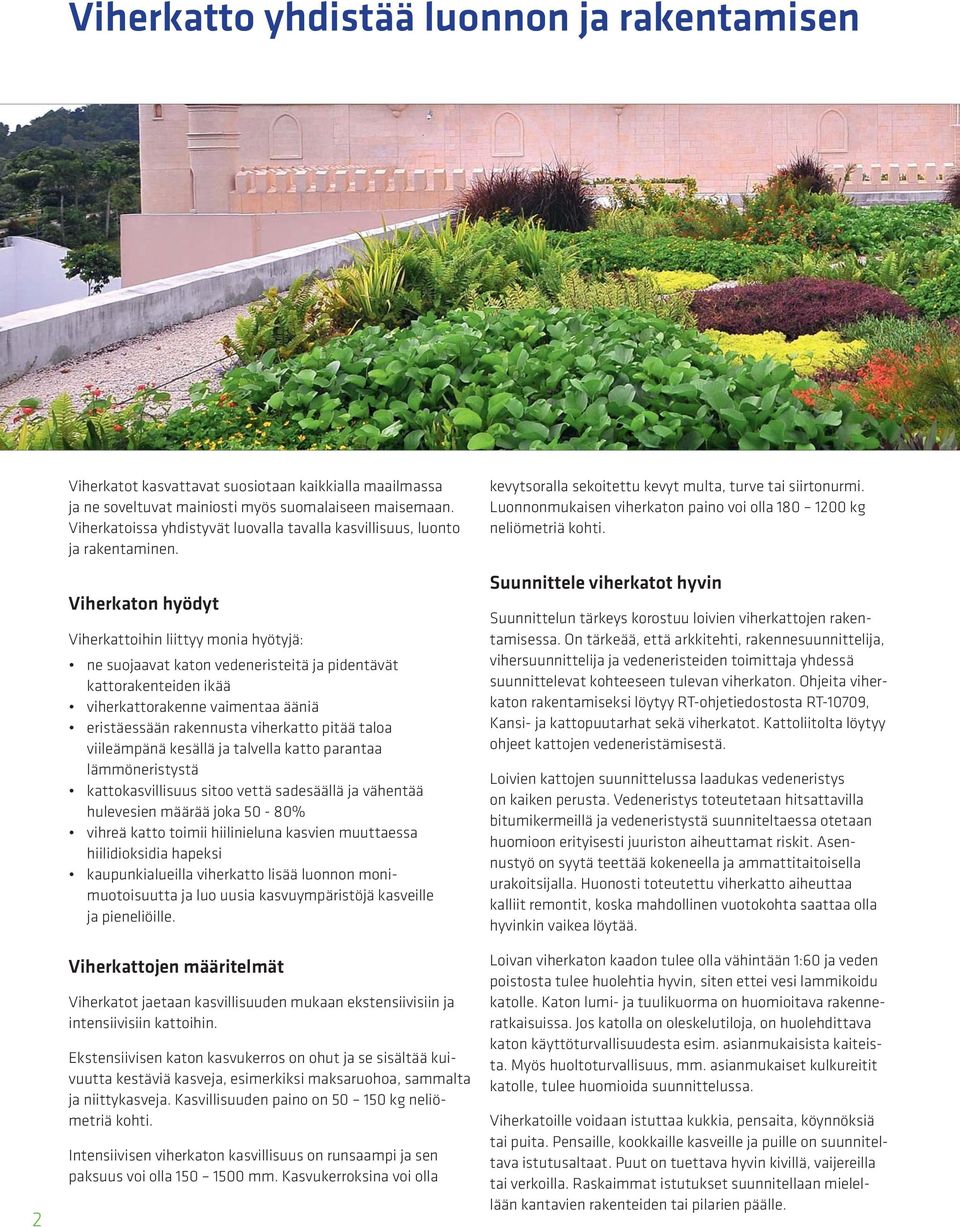

2 Viherkatto yhdistää luonnon ja rakentamisen 2 Viherkatot kasvattavat suosiotaan kaikkialla maailmassa ja ne soveltuvat mainiosti myös suomalaiseen maisemaan. Viherkatoissa yhdistyvät luovalla tavalla kasvillisuus, luonto ja rakentaminen. Viherkaton hyödyt Viherkattoihin liittyy monia hyötyjä: ne suojaavat katon vedeneristeitä ja pidentävät kattorakenteiden ikää viherkattorakenne vaimentaa ääniä eristäessään rakennusta viherkatto pitää taloa viileämpänä kesällä ja talvella katto parantaa lämmöneristystä kattokasvillisuus sitoo vettä sadesäällä ja vähentää hulevesien määrää joka 50-80% vihreä katto toimii hiilinieluna kasvien muuttaessa hiilidioksidia hapeksi kaupunkialueilla viherkatto lisää luonnon monimuotoisuutta ja luo uusia kasvuympäristöjä kasveille ja pieneliöille. Viherkattojen määritelmät Viherkatot jaetaan kasvillisuuden mukaan ekstensiivisiin ja intensiivisiin kattoihin. Ekstensiivisen katon kasvukerros on ohut ja se sisältää kuivuutta kestäviä kasveja, esimerkiksi maksaruohoa, sammalta ja niittykasveja. Kasvillisuuden paino on kg neliömetriä kohti. Intensiivisen viherkaton kasvillisuus on runsaampi ja sen paksuus voi olla mm. Kasvukerroksina voi olla kevytsoralla sekoitettu kevyt multa, turve tai siirtonurmi. Luonnonmukaisen viherkaton paino voi olla kg neliömetriä kohti. Suunnittele viherkatot hyvin Suunnittelun tärkeys korostuu loivien viherkattojen rakentamisessa. On tärkeää, että arkkitehti, rakennesuunnittelija, vihersuunnittelija ja vedeneristeiden toimittaja yhdessä suunnittelevat kohteeseen tulevan viherkaton. Ohjeita viherkaton rakentamiseksi löytyy RT-ohjetiedostosta RT-10709, Kansi- ja kattopuutarhat sekä viherkatot. Kattoliitolta löytyy ohjeet kattojen vedeneristämisestä. Loivien kattojen suunnittelussa laadukas vedeneristys on kaiken perusta. Vedeneristys toteutetaan hitsattavilla bitumikermeillä ja vedeneristystä suunniteltaessa otetaan huomioon erityisesti juuriston aiheuttamat riskit. Asennustyö on syytä teettää kokeneella ja ammattitaitoisella urakoitsijalla. Huonosti toteutettu viherkatto aiheuttaa kalliit remontit, koska mahdollinen vuotokohta saattaa olla hyvinkin vaikea löytää. Loivan viherkaton kaadon tulee olla vähintään 1:60 ja veden poistosta tulee huolehtia hyvin, siten ettei vesi lammikoidu katolle. Katon lumi- ja tuulikuorma on huomioitava rakenneratkaisuissa. Jos katolla on oleskelutiloja, on huolehdittava katon käyttöturvallisuudesta esim. asianmukaisista kaiteista. Myös huoltoturvallisuus, mm. asianmukaiset kulkureitit katolle, tulee huomioida suunnittelussa. Viherkatoille voidaan istuttaa kukkia, pensaita, köynnöksiä tai puita. Pensaille, kookkaille kasveille ja puille on suunniteltava istutusaltaat. Puut on tuettava hyvin kivillä, vaijereilla tai verkoilla. Raskaimmat istutukset suunnitellaan mielellään kantavien rakenteiden tai pilarien päälle.

3 Platon on viherkattorakentamisen asiantuntija Platon-nystyrämatto käytetään viherkattojen alustana sekä jyrkillä että loivilla katoilla ympäri maailman. Useat miljoonat asennetut neliömetrit ovat merkki johtavien viherkattotoimittajien ja asentajien luottamuksesta. Yli 50 vuotta huippulaatua Muovisten System Platon -nystyrälevyjen kehittäjänä Isolalla on vuosikymmenten kokemus alalta. Laaja Platon-valikoima lattioiden, perustusten, viherrakentamisen ja tunneleiden käyttöalueilta toimii takuuna tuotteiden kestävyydestä ja luotettavuudesta. Puhtaat, kestävät raaka-aineet takaavat laadun Isola luottaa korkealaatuisiin raaka-aineisiin, joilla taataan rakenteille pitkä elinkaari ja hyvä kestävyys ilmastorasituksia vastaan. Puhtaan, neitseellisen raaka-aineen lisäksi käytämme omasta tuotannostamme kierrätettyä raaka-ainetta. Paloturvallisuus Markkinoilta löytyy paloluokiteltuja sedum pohjaisia kasveja, joiden käyttö on suositeltavaa. Mikäli on tarkoitus käyttää muita viherratkaisuja, tulee paikallisia paloviranomaisia konsultoida ennen viherkattohankkeiden toteuttamista. Suomessa katteen on yleensä oltava luokkaa BROOF(t2) ja kate on rakennettava siten, ettei mahdollinen palo leviä vaaraa aiheuttavalla tavalla katteessa eikä sen alustassa. Lisäksi suuret kattopinnat on jaettava enintään 2400 m 2 osiin. Luokkaan BROOF(t2) kuulumaton kate voidaan sallia, mikäli tästä ei aiheudu aluepalon vaaraa. Salaojittavien nystyrälevyjen hyödyt Salaojittavien Platon-nystyrälevyjen käytöllä saavutetaan monia hyötyjä: rakenne on kevyempi isot vettä varastoivat syvennykset levyissä Platon-levyjen laaja neliönmuotoinen pohja ei vaurioita katon vedeneristystä salaojittavat ja vettä varastoivat levyt toimivat erottavana kerroksena nopea ja yksinkertainen asennus säästää työtä. Kaksi täydellistä ratkaisua viherkatoille Yleisistä ilmasto-olosuhteista, sateista ja käytettävistä kasveista johtuen viherkaton vaatimukset eroavat paljon. Kahdella erilaisella tuotteella Isola tarjoaa täydelliset ratkaisut toimivalle viherkatolle: Platon DE 40/500 varastoi runsaasti vettä, Platon DE 25 on hyvä yleistuote. Loivan viherkaton rakenne kasvillisuuskerros suodatinkangas kasvualustan salaojitus ja vedensäätelykerros, Platon DE 25 tai Platon DE 40 teräsbetonilaatta rakennesuunnitelman mukaan suodatinkangas, mikäli käytetään teräsbetonilaattaa kova lämmöneriste (XPS) salaojamatto vedeneristys, VE 80R Kerabit Juurisuoja + 2 x Kerabit 4100 UT (TL 2, K-MS 170/4000 hits) tartuntaliuos Kerabit KBL 20/100 kallistus- ja tasausbetoni (vähintään 1:60) kantava rakenne rakennesuunnitelman mukaan Rakenne on ohjeellinen, sen soveltuvuudesta kohteeseen vastaa suunnittelija. 3

4 Loivat viherkatot - Platon DE 40/500 ja DE 25 DE 40/500 - tehokkaat kastelumahdollisuudet ja korkea puristuslujuus Platon DE 40/500 on loivien viherkattojen vedenvarastoinnin jättiläinen, joka laajoissa nystyröissään pystyy varastoimaan 10 l vettä neliömetriä kohti. Levyn nystyröiden korkeus on 40 mm. Platon DE 40/500 luovuttaa varastoimansa suuren määrän vettä kasveille pitkän ajan kuluessa. Nystyrät, jotka ovat yhteydessä toisiinsa ylivuotokanavien kautta, varmistavat kasvien juurille sopivan määrän vettä ja ravinteita. Järjestelmä mahdollistaa laajoillakin viherkatoilla kuivuutta sietämättömien kasvien viihtyvyyden ja pidentää kasteluväliä. Erinomainen salaojituskyky Platon DE levyjen alle muodostuu laaja ilmapalsta, jolla on suuri salaojituskyky. Ylimääräiset vesimassat poistuvat vaikeuksitta rakenteen alta. Platon DE 40/500:n salaojituskyky on 231 l/m. min 1:50 kaadolla. Nopea ja helppo asennus Platon DE 40/500 levyjen koko on 1,29 x 2,23 m. Tämä koko mahdollistaa nopean ja käytännöllisen asennuksen. Tuote on pakattu avonaisiksi levyiksi käsittelyn helpottamiseksi työmaalla. Tehokas kastelu ja korkea puristuslujuus Platon DE 40/500 levyjen integroidut kanavat mahdollistavat kastelujärjestelmien helpon asentamisen. Nystyrät täyttyvät nopeasti ja tehokkaasti vedellä varmistaen laajaalaisen kastelun ja säästävät samalla vettä. Rakenteella saavutetaan korkea puristuslujuus ja vakaus nystyröiden erikoismuotoilun ansiosta. Katon kuorma jakaantuu tasaisesti koko alueelle. Asennuksen yhtenäinen rakenne varmistaa jatkuvan salaojituksen koko katon alueella. Salaojittava ja ilmastoiva aukko Ylivuotokanava Toiminnallisuus ja hyödyt korkealuokkainen salaojittava vedenvarastointijärjestelmä yhtenäinen viherkattorakenne oleskeluun ja kevyttä liikennettä varten varastoi jopa 10 l vettä neliömetriä kohti korkea lyhytaikainen puristuslujuus täytettynä, 615 kn/m 2 sopii sekä laajoille katoille että reheville kattopuutarhoille vapaasti valittava kasvukerros voidaan integroida kastelujärjestelmien kanssa esteettisesti kaunis lopputulos nopea ja helppo asentaa

5 Kerabit-tuotteet loiville viherkatoille Kerabit Juurisuojakermi Kerabit Juurisuojakermi on hitsattava SBS-elastomeerista ja bitumista valmistettu polyesterirunkoinen, suuren venyvyyden ja elastisuuden omaava pintakermi. Juurisuojakermi on tarkoitettu käytettäväksi uudisrakentamisessa viherpintakerminä vesikatoilla kaltevuuksilla > 1: 60 ja ns. kevyesti liikennöidyillä tasoilla. Paino 4400 g/m 2 Tukikerros 200 g polyesteri Paksuus 3,2 mm Rullan koko 8 x 1 m Pinnoite sirote DE 25 - toimiva yleistuote Platon DE 25 levyjä on asennettu maailmanlaajuisesti yli 1,2 milj. m 2. Kyseessä on viherkattojen yleistuote, joka tarjoaa riittävän kastelun viherkatoille salaojittaen samalla ylimääräisen veden. Platon DE 25 levyjen veden varastoimiskyky on 6,1 l/m 2. Tämä riittää kastelemaan kasveja normaaleissa olosuhteissa. Täydellinen toimivuus Platon DE 25 koostuu verkostosta, jossa on nystyröitä, jotka voivat varastoida vettä ja ravinteita. Yhdistävät kanavat varmistavat, että vesi jakautuu koko viherkaton alueella. Ylimääräinen vesi salaojittuu levyn yläosassa olevien reikien avulla ja poistuu levyn alla olevan ilmapalstan kautta. Samalla reiät levyn yläosassa kuljettavat ilmaa juurille ilmapalstan kautta. Platon DE 25 levyjen koko on 1,33 x 2,22 m. Rullatuotteisiin verrattuna levymäinen pakkaus säästää tilaa kuljetuksessa ja nopeuttaa asennusta. Kerabit 4100 T Kerabit 4100 T on hitsattava kumibituminen aluskermi, jonka tukikerroksena on polyesterihuopa. Tuotteen alapinnassa on hitsausbitumi ja yläpinnassa hiekkasirote. Paino 4100 g/m 2 Rullia/lava 27 rll Rullan koko 8 x 1,1 m Rullan paino 35,2 kg Kerabit KBL 20/100 Tartuntasivelyliuos Kerabit KBL 20/100 on kylmänä siveltävä, hyvin leviävä ja nopeasti kuivuva tartukkeita sisältävä kumibitumiliuos. Kuivumisaika 2-3 tuntia +20 o C lämpötilassa Astian koko 20 litraa Menekki 0,1-0,3 l / m 2 Toiminnallisuus ja hyödyt vettä salaojittava ja varastoiva tuote varastoi 6,1 l vettä neliömetriä kohti sopii laajoille ja perinteisille viherkatoille vapaasti valittava kasvillisuus voidaan integroida kastelujärjestelmiin esteettisesti kaunis lopputulos nopea ja helppo asentaa 5

6 Pihakansien kulkuväylät ja terassit - Platon MultiDrain Platon MultiDrain -levyä voi käyttää salaojittavana kerroksena pihakansien kulkuväylillä ja terasseilla. Tuote asennetaan vedeneristeen pintaan, jonka jälkeen pintamateriaalit, esimerkiksi pihakivet, asennetaan suoraan Platon MultiDrainin päälle. Rakenne suojaa vedeneristetä pihakivien asennuksen yhteydessä ja valmistumisen jälkeen kevyen liikenteen aiheuttamalta rasitukselta sekä salaojittaa ja poistaa rakentaa alapuolelta siirtyvän mahdollisen kosteuden. Asennus Platon MultiDrain -levy rullataan auki niin, että suodatinkangaspuoli jää yläpuolelle. Levyä ei kiinnitetä alustaan. Käännetyissä katoissa tuote asennetaan suoraan lämmöneristeen päälle. Levyt limitetään kahden nystyrärivin verran, jolloin vesi valuu limityksen yli. Pintamateriaali asennetaan suoraan MultiDrainin päälle. Pinnoitteena voidaan käyttää katukiveystä, asennushiekkaa, pihakiviä, betonia tai sepeliä. Toiminnallisuus ja hyödyt sivuttaisen liikkeen vaimentaminen: MultiDrain neutraloi tehokkaasti liikkeet ja jännitteet alustan ja pintamateriaalin välillä ja vähentää kulkuväylien vedeneristeen vaurioitumisriskiä salaojittaa veden ilmapalstassa pinnoitteen alle estää asennushiekan ja sepelin pääsyn vedeneristeen pintaan ja varmistaa näin ollen vedeneristeen toiminnan 6

7 Pihakansien paikoitusalueet - Platon DE 7 Platon DE 7 on pihakansien paikoitusalueiden salaojitusjärjestelmä, joka kestää henkilöautoliikennettä. DE 7 suojaa vedeneristeitä ja kestää painavia kuormia tuotteessa olevien laaja-alaisten nystyröiden ansiosta. Joka toisen nystyrän pohjassa on rako, josta vesi pääsee vedeneristeen ja levyn väliseen ilmapalstaan ja sitä kautta valumaan kattokaivoihin. Asennus Platon DE 7 asennetaan nystyrät vedeneristeeseen päin. Levyt limitetään noin 50 mm verran ja limitykset teipataan sieltä täältä. Asennetaan raudoitteet ja betoni valetaan suoraan DE 7 -levyjen päälle betonivalmistajan ohjeiden mukaisesti. Toiminnallisuus ja hyödyt sivuttaisen liikkeen vaimentaminen: Platon DE 7 neutraloi tehokkaasti liikkeet ja jännitteet alustan ja pintamateriaalin välillä ja vähentää vedeneristeen vaurioitumisriskiä korkea kuormansietokyky, koska levyn nystyrät on täytetty betonilla tuote jakaa painon tasaisesti vedeneristeen päälle, nystyröiden laajat pohjat eivät vaurioita alustaa estää pakkasvaurioiden synnyn ja vähentää tiilipohjaisten tuotteiden pinnan värivaihteluita nopea ja kustannustehokas asennus 7

8 Kerabit Platon-viherkattorakenteet TEKNISET TIEDOT Ominaisuus DE 25 DE 40/500 MultiDrain DE 7 Valmistusaine HPDE HPDE Polypropyleeni Polypropyleeni Nystyröiden korkeus 23 mm 40 mm 5 mm 5 mm Ainepaksuus 1 mm 2 mm 0,5 mm 0,5 mm Paino 950 g/m g/m g/m g/m 2 Koko 1,33 x 2,22 m 1,29 x 2,23 m 1,00 x 15 m 2,07 x 50 m Lyhytaikainen puristuslujuus täytettynä 715kN/m kn/m 2 Veden varastointikyky 6,1 l/m 2 10 l/m 2 Veden salaojituskyky 72 l/m. min (1:50 kaadolla) 231 l/m. min (1:50 kaadolla) 1,15 l/ms 5 l/sm Nordic Waterproofing Oy Puusepäntie 11, Tuusula PL 25, Tuusula Puh
