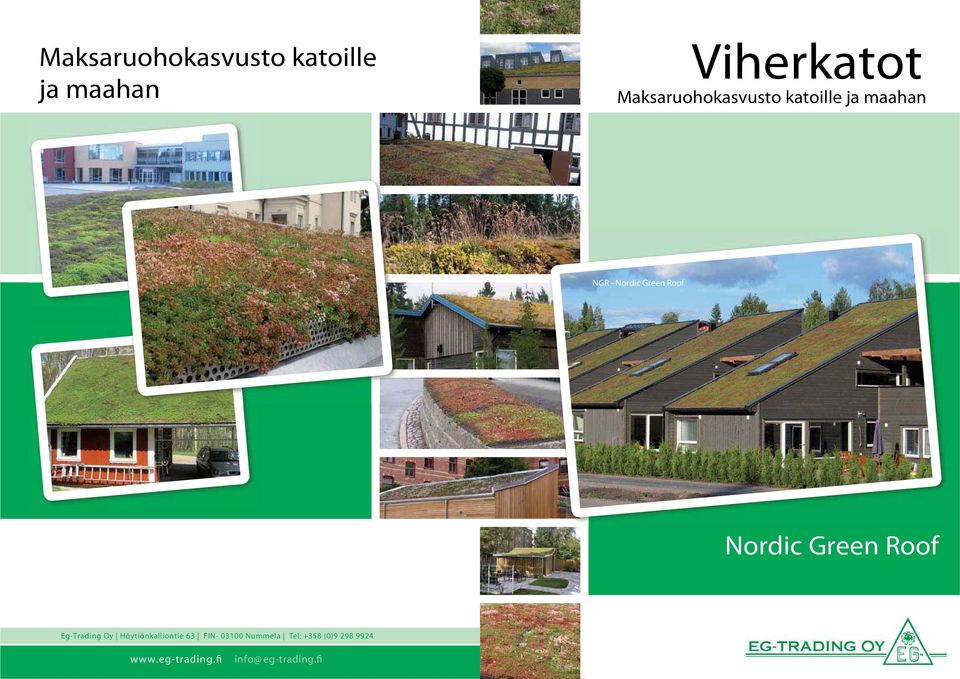

1 Maksaruohokasvusto katoille ja maahan Viherkatot Maksaruohokasvusto katoille ja maahan NGR - Nordic Green Roof Nordic Green Roof Eg-Trading Oy Höytiönkalliontie 63 FIN Nummela Tel: +358 (0) side info@ eg-trading.fi

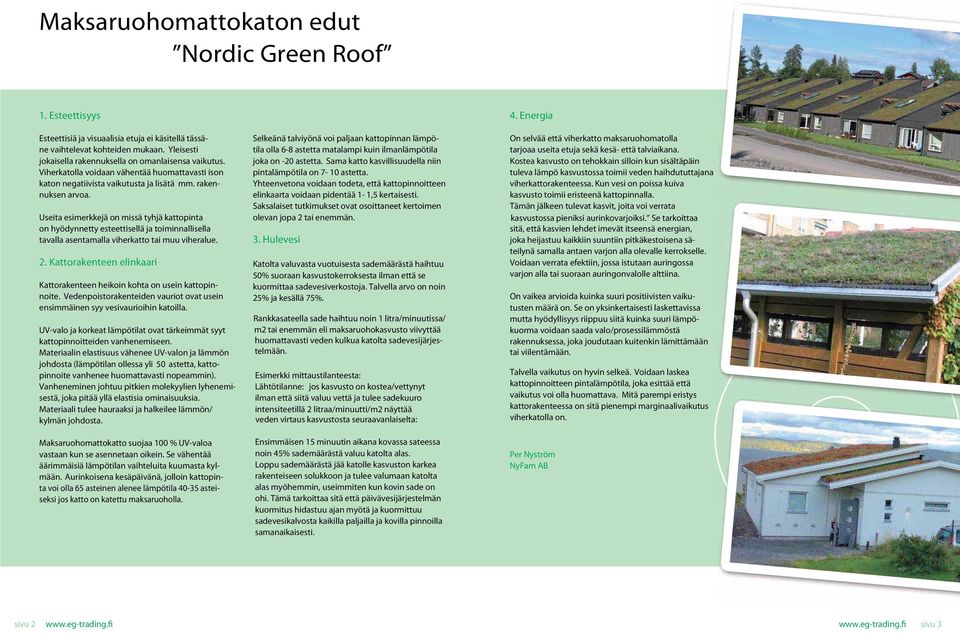

2 Maksaruohomattokaton edut Nordic Green Roof 1. Esteettisyys Esteettisiä ja visuaalisia etuja ei käsitellä tässäne vaihtelevat kohteiden mukaan. Yleisesti jokaisella rakennuksella on omanlaisensa vaikutus. Viherkatolla voidaan vähentää huomattavasti ison katon negatiivista vaikutusta ja lisätä mm. rakennuksen arvoa. Useita esimerkkejä on missä tyhjä kattopinta on hyödynnetty esteettisellä ja toiminnallisella tavalla asentamalla viherkatto tai muu viheralue. 2. Kattorakenteen elinkaari Kattorakenteen heikoin kohta on usein kattopinnoite. Vedenpoistorakenteiden vauriot ovat usein ensimmäinen syy vesivaurioihin katoilla. UV-valo ja korkeat lämpötilat ovat tärkeimmät syyt kattopinnoitteiden vanhenemiseen. Materiaalin elastisuus vähenee UV-valon ja lämmön johdosta (lämpötilan ollessa yli 50 astetta, kattopinnoite vanhenee huomattavasti nopeammin). Vanheneminen johtuu pitkien molekyylien lyhenemisestä, joka pitää yllä elastisia ominaisuuksia. Materiaali tulee hauraaksi ja halkeilee lämmön/ kylmän johdosta. Maksaruohomattokatto suojaa 100 % UV-valoa vastaan kun se asennetaan oikein. Se vähentää äärimmäisiä lämpötilan vaihteluita kuumasta kylmään. Aurinkoisena kesäpäivänä, jolloin kattopinta voi olla 65 asteinen alenee lämpötila asteiseksi jos katto on katettu maksaruoholla. Selkeänä talviyönä voi paljaan kattopinnan lämpötila olla 6-8 astetta matalampi kuin ilmanlämpötila joka on -20 astetta. Sama katto kasvillisuudella niin pintalämpötila on 7-10 astetta. Yhteenvetona voidaan todeta, että kattopinnoitteen elinkaarta voidaan pidentää 1-1,5 kertaisesti. Saksalaiset tutkimukset ovat osoittaneet kertoimen olevan jopa 2 tai enemmän. 3. Hulevesi Katolta valuvasta vuotuisesta sademäärästä haihtuu 50% suoraan kasvustokerroksesta ilman että se kuormittaa sadevesiverkostoja. Talvella arvo on noin 25% ja kesällä 75%. Rankkasateella sade haihtuu noin 1 litra/minuutissa/ m2 tai enemmän eli maksaruohokasvusto viivyttää huomattavasti veden kulkua katolta sadevesijärjestelmään. Esimerkki mittaustilanteesta: Lähtötilanne: jos kasvusto on kostea/vettynyt ilman että siitä valuu vettä ja tulee sadekuuro intensiteetillä 2 litraa/minuutti/m2 näyttää veden virtaus kasvustosta seuraavanlaiselta: Ensimmäisen 15 minuutin aikana kovassa sateessa noin 45% sademäärästä valuu katolta alas. Loppu sademäärästä jää katolle kasvuston karkea rakenteiseen solukkoon ja tulee valumaan katolta alas myöhemmin, useimmiten kun kovin sade on ohi. Tämä tarkoittaa sitä että päivävesijärjestelmän kuormitus hidastuu ajan myötä ja kuormittuu sadevesikalvosta kaikilla paljailla ja kovilla pinnoilla samanaikaisesti. 4. Energia On selvää että viherkatto maksaruohomatolla tarjoaa useita etuja sekä kesä- että talviaikana. Kostea kasvusto on tehokkain silloin kun sisältäpäin tuleva lämpö kasvustossa toimii veden haihdututtajana viherkattorakenteessa. Kun vesi on poissa kuiva kasvusto toimii eristeenä kattopinnalla. Tämän jälkeen tulevat kasvit, joita voi verrata kasvustossa pieniksi aurinkovarjoiksi. Se tarkoittaa sitä, että kasvien lehdet imevät itseensä energian, joka heijastuu kaikkiin suuntiin pitkäkestoisena säteilynä samalla antaen varjon alla olevalle kerrokselle. Voidaan verrata efektiin, jossa istutaan auringossa varjon alla tai suoraan auringonvalolle alttiina. On vaikea arvioida kuinka suuri positiivisten vaikutusten määrä on. Se on yksinkertaisesti laskettavissa mutta hyödyllisyys riippuu siitä kuinka suuri lämpökuorma voidaan saada valo/prosessilämmöstä rakennuksessa, joka joudutaan kuitenkin lämittämään tai viilentämään. Talvella vaikutus on hyvin selkeä. Voidaan laskea kattopinnoitteen pintalämpötila, joka esittää että vaikutus voi olla huomattava. Mitä parempi eristys kattorakenteessa on sitä pienempi marginaalivaikutus viherkatolla on. Per Nyström NyFam AB sivu sivu 3

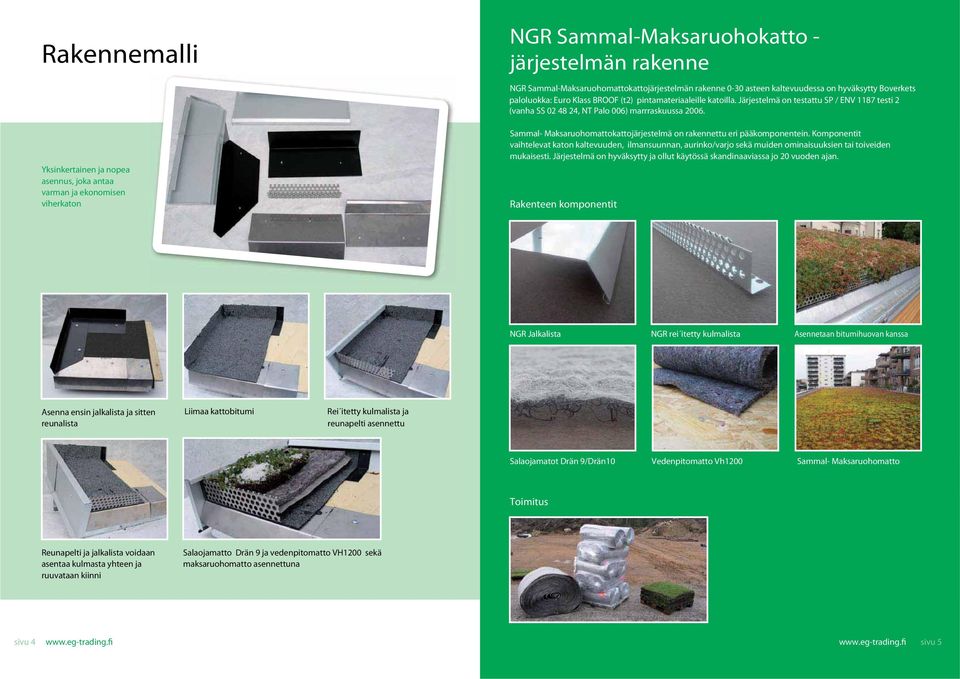

3 Rakennemalli Yksinkertainen ja nopea asennus, joka antaa varman ja ekonomisen viherkaton NGR Sammal-Maksaruohokatto - järjestelmän rakenne NGR Sammal-Maksaruohomattokattojärjestelmän rakenne 0-30 asteen kaltevuudessa on hyväksytty Boverkets paloluokka: Euro Klass BROOF (t2) pintamateriaaleille katoilla. Järjestelmä on testattu SP / ENV 1187 testi 2 (vanha SS , NT Palo 006) marrraskuussa Sammal- Maksaruohomattokattojärjestelmä on rakennettu eri pääkomponentein. Komponentit vaihtelevat katon kaltevuuden, ilmansuunnan, aurinko/varjo sekä muiden ominaisuuksien tai toiveiden mukaisesti. Järjestelmä on hyväksytty ja ollut käytössä skandinaaviassa jo 20 vuoden ajan. Rakenteen komponentit NGR Jalkalista NGR rei itetty kulmalista Asennetaan bitumihuovan kanssa Asenna ensin jalkalista ja sitten Liimaa kattobitumi Rei itetty kulmalista ja reunalista reunapelti asennettu Salaojamatot Drän 9/Drän10 Vedenpitomatto Vh1200 Sammal- Maksaruohomatto Toimitus Reunapelti ja jalkalista voidaan asentaa kulmasta yhteen ja ruuvataan kiinni Salaojamatto Drän 9 ja vedenpitomatto VH1200 sekä maksaruohomatto asennettuna sivu sivu 5

4 NGR Sammal- Maksaruohomatto Sammal- Maksaruohomattokaton maa-aines on hyvin mineraalivoittoinen ja kestää hyvin pitkiä kuivia kausia. NGR- rakenteella rikkaruohot eivät viihdy rakenteessa pitkään. Sammal- Maksaruohomatto kasvatetaan alusmattoon kiinni, matto on helppo nostaa asennuspaikalla asennuskohteeseen. Sammal- Maksaruohomaton komponentit Valmiin tuotteen rakenne Mineraaalimaa-aines - alusmatto verkolla - maksaruohosilppu- valmis matto Vahvikeverkko Kuitukangas PET/PA (Polyeten/Polyamid) 100 gr/m 2 Kierreverkko PA (Polyamid) 290 gr/m 2 Mineraalimaa-aines Rikkaruohovapaa, veden- ja ilman läpipäästävä. Mineraali maa-aines: > 95 paino-% Orgaaninen maa-aines: < 5 paino-% (ei turvetta) Palo: Ei palavaa ph-arvo: > 7 Kasvusto hyödyntää hyvin kalsiumin ja kaliumin, ja koska kasvustossa ei ole turvetta, kasvusto on tasapainoinen ja pitkäikäinen, tällöin kasvustossa esiintyy myös vähemmän sammalta. Kasvit Kasvustoon istutetaan siemeninä ja silppuna 8-12 skandinavista maksaruoholajia. Osa lajikkeista on dominoivia jo kasvupaikalla mutta asennuspaikalla kohteen ilmastoon sopivat lajit valtaavat alaa ja osa lajeista eliminoituu kokonaan. Sammal- Maksaruohomattokasvusto Paksuus: noin 20 mm Kuiva paino: noin kg/m 2 Paino vettyneenä: noin kg/m 2 Mitat: 1,0 x 1,0 m Paletissa: max 35 m 2 Palosertifiointi: NGR järjestelmän rakenne Sammal- Maksaruohomatto 2-30 asteen kaltevuuteen Hyväksytty Boverkets palovaatimukset: Euroklass BROOF (t2), kattopintamateriaalina Koe tehty SP/ENV 1187, testi 2 (vanha SS NT Palo 006) marraskuussa Sammal- Maksaruohomatto on testattu SP ja hyväksytty: kalteville katoille Salaojamaton NGR Drän 9/17 ja NGR Vedenpitomaton 1200 kanssa (yksi tai useampi kerros). sivu sivu 7

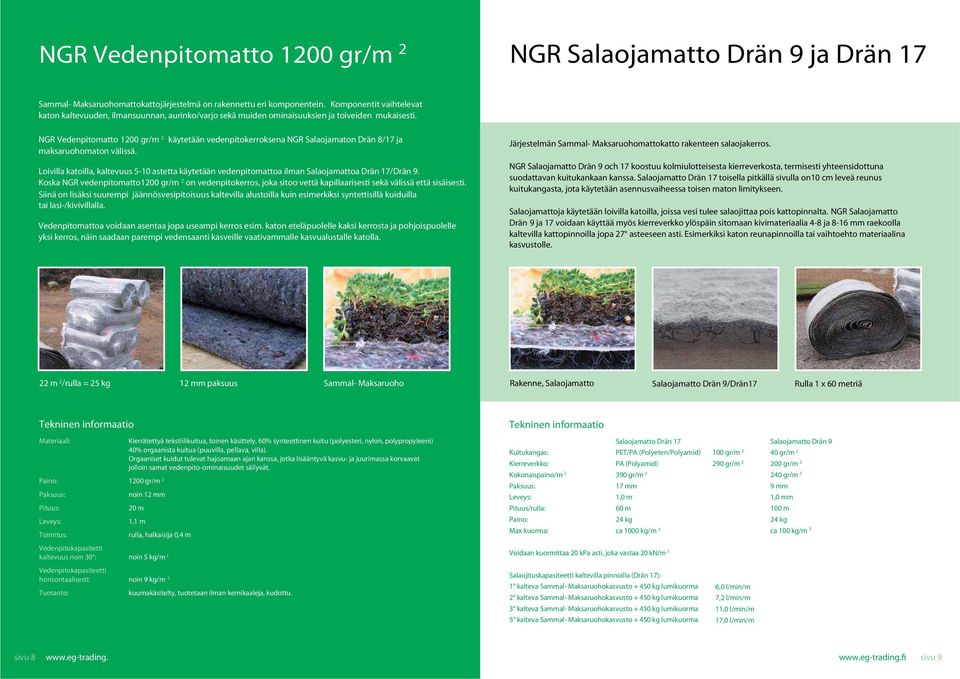

5 NGR Vedenpitomatto 1200 gr/m 2 NGR Salaojamatto Drän 9 ja Drän 17 Sammal- Maksaruohomattokattojärjestelmä on rakennettu eri komponentein. Komponentit vaihtelevat katon kaltevuuden, ilmansuunnan, aurinko/varjo sekä muiden ominaisuuksien ja toiveiden mukaisesti. NGR Vedenpitomatto 1200 gr/m 2 käytetään vedenpitokerroksena NGR Salaojamaton Drän 8/17 ja maksaruohomaton välissä. Loivilla katoilla, kaltevuus 5-10 astetta käytetään vedenpitomattoa ilman Salaojamattoa Drän 17/Drän 9. Koska NGR vedenpitomatto1200 gr/m 2 on vedenpitokerros, joka sitoo vettä kapillaarisesti sekä välissä että sisäisesti. Siinä on lisäksi suurempi jäännösvesipitoisuus kaltevilla alustoilla kuin esimerkiksi syntettisillä kuiduilla tai lasi-/kivivillalla. Vedenpitomattoa voidaan asentaa jopa useampi kerros esim. katon eteläpuolelle kaksi kerrosta ja pohjoispuolelle yksi kerros, näin saadaan parempi vedensaanti kasveille vaativammalle kasvualustalle katolla. Järjestelmän Sammal- Maksaruohomattokatto rakenteen salaojakerros. NGR Salaojamatto Drän 9 och 17 koostuu kolmiulotteisesta kierreverkosta, termisesti yhteensidottuna suodattavan kuitukankaan kanssa. Salaojamatto Drän 17 toisella pitkällä sivulla on10 cm leveä reunus kuitukangasta, jota käytetään asennusvaiheessa toisen maton limitykseen. Salaojamattoja käytetään loivilla katoilla, joissa vesi tulee salaojittaa pois kattopinnalta. NGR Salaojamatto Drän 9 ja 17 voidaan käyttää myös kierreverkko ylöspäin sitomaan kivimateriaalia 4-8 ja 8-16 mm raekoolla kaltevilla kattopinnoilla jopa 27 asteeseen asti. Esimerkiksi katon reunapinnoilla tai vaihtoehto materiaalina kasvustolle. 22 m 2 /rulla = 25 kg 12 mm paksuus Sammal- Maksaruoho Rakenne, Salaojamatto Salaojamatto Drän 9/Drän17 Rulla 1 x 60 metriä Tekninen informaatio Materiaali: Kierrätettyä tekstiilikuitua, toinen käsittely, 60% synteettinen kuitu (polyesteri, nylon, polypropyleeni) 40% orgaanista kuitua (puuvilla, pellava, villa). Orgaaniset kuidut tulevat hajoamaan ajan kanssa, jotka lisääntyvä kasvu- ja juurimassa korvaavat jolloin samat vedenpito-ominaisuudet säilyvät. Paino: 1200 gr/m 2 Paksuus: noin 12 mm Pituus: 20 m Leveys: 1,1 m Toimitus: rulla, halkaisija 0,4 m Vedenpitokapasitetti kaltevuus noin 30 : noin 5 kg/m 2 Vedenpitokapasiteetti horisontaalisesti: noin 9 kg/m 2 Tuotanto: kuumakäsitelty, tuotetaan ilman kemikaaleja, kudottu. Tekninen informaatio Salaojamatto Drän 17 Salaojamatto Drän 9 Kuitukangas: PET/PA (Polyeten/Polyamid) 100 gr/m 2 40 gr/m 2 Kierreverkko: PA (Polyamid) 290 gr/m gr/m 2 Kokonaispaino/m gr/m gr/m 2 Paksuus: 17 mm 9 mm Leveys: 1,0 m 1,0 mm Pituus/rulla: 60 m 100 m Paino: 24 kg 24 kg Max kuorma: ca 1000 kg/m 2 ca 100 kg/m 2 Voidaan kuormittaa 20 kpa asti, joka vastaa 20 kn/m 2 Salaojituskapasiteetti kaltevilla pinnoilla (Drän 17): 1 kalteva Sammal- Maksaruohokasvusto kg lumikuorma 6,0 l/min/m 2 kalteva Sammal- Maksaruohokasvusto kg lumikuorma 7,2 l/min/m 3 kalteva Sammal- Maksaruohokasvusto kg lumikuorma 11,0 l/min/m 5 kalteva Sammal- Maksaruohokasvusto kg lumikuorma 17,0 l/min/m sivu sivu 9

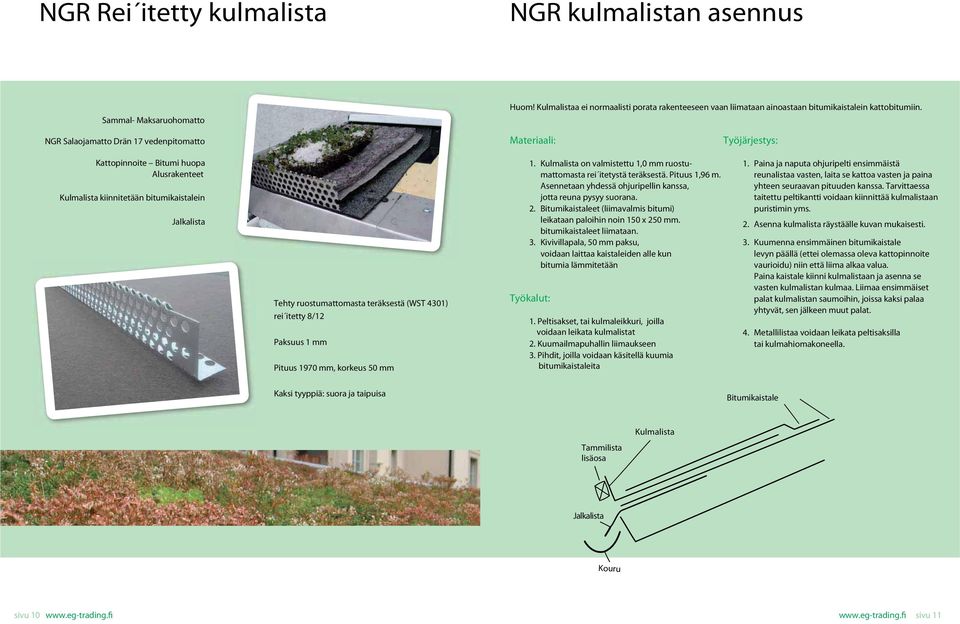

6 NGR Rei itetty kulmalista NGR kulmalistan asennus Sammal- Maksaruohomatto Huom! Kulmalistaa ei normaalisti porata rakenteeseen vaan liimataan ainoastaan bitumikaistalein kattobitumiin. NGR Salaojamatto Drän 17 vedenpitomatto Materiaali: Työjärjestys: Kattopinnoite Bitumi huopa Alusrakenteet Kulmalista kiinnitetään bitumikaistalein Jalkalista Tehty ruostumattomasta teräksestä (WST 4301) rei itetty 8/12 Paksuus 1 mm Pituus 1970 mm, korkeus 50 mm 1. Kulmalista on valmistettu 1,0 mm ruostumattomasta rei itetystä teräksestä. Pituus 1,96 m. Asennetaan yhdessä ohjuripellin kanssa, jotta reuna pysyy suorana. 2. Bitumikaistaleet (liimavalmis bitumi) leikataan paloihin noin 150 x 250 mm. bitumikaistaleet liimataan. 3. Kivivillapala, 50 mm paksu, voidaan laittaa kaistaleiden alle kun bitumia lämmitetään Työkalut: 1. Peltisakset, tai kulmaleikkuri, joilla voidaan leikata kulmalistat 2. Kuumailmapuhallin liimaukseen 3. Pihdit, joilla voidaan käsitellä kuumia bitumikaistaleita 1. Paina ja naputa ohjuripelti ensimmäistä reunalistaa vasten, laita se kattoa vasten ja paina yhteen seuraavan pituuden kanssa. Tarvittaessa taitettu peltikantti voidaan kiinnittää kulmalistaan puristimin yms. 2. Asenna kulmalista räystäälle kuvan mukaisesti. 3. Kuumenna ensimmäinen bitumikaistale levyn päällä (ettei olemassa oleva kattopinnoite vaurioidu) niin että liima alkaa valua. Paina kaistale kiinni kulmalistaan ja asenna se vasten kulmalistan kulmaa. Liimaa ensimmäiset palat kulmalistan saumoihin, joissa kaksi palaa yhtyvät, sen jälkeen muut palat. 4. Metallilistaa voidaan leikata peltisaksilla tai kulmahiomakoneella. Kaksi tyyppiä: suora ja taipuisa Bitumikaistale Tammilista lisäosa Kulmalista Jalkalista Kouru sivu sivu 11

7 NGR Jalkalista Sammal- maksaruohomatto Vedenpitomatto VH 1200 Salaojamatto Drän 9/17 Kattobitumi Alusrakenne Bitumikaistaleet reunalistan kiinnitykseen Kulmalista Jalkalista Maksaruohomaton asennus maahan Sammal- Maksaruohomattojärjestelmä maahan rakennetaan eri tuotekomponentein. Komponentit vaihtelevat riippuen maan kaltevuudesta, ilmansuunnasta, aurinko/varjo sekä muiden ominaisuuksien, toiveiden mukaisesti. Järjestelmä on hyväksytty ja käytetty skandinaaviassa jo 20 vuotta. Maahan asennettavan Sammal- Maksaruohomaton rakenne tulisi olla seuraavanlainen, jotta saamme parhaat mahdolliset kasvuunlähtö edellykset: NGR Jalkalistaa käytetään, jotta ylimääräinen vesi valuu pois viherkattorakenteesta ja katolta. Valmistetaan 0,5 mm ruostumattomasta teräksestä WST Peittää 960 mm. Valmiiksi taitettu mm. Toimitetaan tarvittaessa 14 mm (Ph2) ruuveja asentamiseen WST Bitumikaistale NGR Sammal- Maksaruoho-omatto Uniikki kapillaaritaitos jalkalistassa NGR Jalkalistan asennus - jalkalista peittää 960 mm/kpl, 10 st/paketissa Materiaali: 1. Jalkalista valmistetaan 0,5 mm ruostumattomasta teräksestä. Valmiiksi taitettu ja rei itetty kiinnitystä varten. 2. Tarvittaessa toimitetaan asennusruuvit 15/20 mm 3 kpl/jalkalista asentamiseen. Jalkalista Sadevesikouru NGR Vedenpitomatto 1200 NGR rei itetty kalvo Kivimurska mm Työkalut: Peltisakset, peltipihdit tai apukiinnike, porakone leikatut jalkalistan osat. Työjärjestys: 1. Sadevesikourun kiinnikkeet asennetaan jalkalistan alapuolelle. 2. Jalkalista voidaan asentaa bitumihuovan alapuolelle. 3. Jalkalista työnnetään reunaa vasten taitokseen asti. 4. Voidaan ruuvata kiinni esim. 15 mm tai 20 mm pituisilla ruuveilla, 3 kpl yhtä jalkalistaa kohden. 5. Jos jalkalistaa joudutaan katkaisemaan käytä mieluiten peltisaksia tai sivuleikkuria. sivu sivu 13

8 Hoitosuunnitelma Takuu ostettaessa ainoastaan tuotteet Tuotteet täyttävät ne ominaisuudet mitä tuoteselosteissa annetaan eri komponenteille (rakennekomponentit, salaojamatto, vedenpitomatto, kasvustomatto jne.). Takuu on rajoitettu elävän kasvustomateriaalin kuljetuksessa ja varastoinnissa mahdollisesti aiheutuvien vaurioiden osalta. Kasvustomatot täytyy asentaa tai levittää heti kun ne tulevat asiakkaalle. Takuu ei käsitä kulumisvaurioita, joita tulee kasvustomattojen käsittelyssä ja siirtelyssä oman tai toisten työn vuoksi. Takuu asennuksen kanssa Takuu asennettuna 5 vuotta. Muutoin takuu voidaan sopia erikseen. Takuu kattaa salaojituksen, tuulenkestovarmuuden, kasvuston kasvuunlähdön ja kaiken mitä kuuluu NGR rakenteen rekentamiseen, materiaaliin ja teknisiin yksityiskohtiin. Takuu ei kata asennuksen tai muiden rakennusosien rakentamisesta johtuvien kulumisien aiheuttamia vaurioita, jos siitä ei ole sovittu erikseen. Kasvuston peittävyysaste vaihtelee vuodenajan mukaisesti. Peittävyysaste on kuitenkin minimissään 75%. Mitattu100 kappaleesta 1m2 mattoja. Takuu edellyttää että mattoja hoidetaan huolto-ohjeidemme mukaisesti. Puutteista tulisi ilmoittaa välittömästi. Kuljetuksesta aiheutuvat vauriot pitää ilmoittaa samana päivänä. Takuuta voidaan jatkaa niin, että toimittaja/asentaja tekee huoltosopimuksen kohteesta. Pidemmissä takuuajoissa huomioimme, että mm. kohdetta lannoitetaan säännöllisesti, jotta viherkaton rakenne ja funktio säilyy tasapainosena ja esteettisenä. Kasvupaikasta johtuen eri sammal- ja maksaruoholajit voivat muuttua/vaihtelevat. Tämä johtuu eri kasvusademäärästä yms. Tämän vuoksi ei voida taata paikkojen ilmastosta, ilmansuunnista, katon kaltevuudesta, tietyn lajikkeiston säilymistä eri kasvupaikoilla. Sammal- maksaruohokasvusto Lannoitus Asennuksen yhteydessä katto lannoitetaan pitkäaikaisvaikutteisella lannoitteella (NGR kattolannoite). Tämä lannoite riittää kehittämään kasvuston biomassaa katolla, ja riittää lannoiteena 1-3 vuoteen asti. Alku lannoitus voi riittää pitkäksi aikaa mutta jos halutaan runsas kukinta suositellaan lisälannoitusta. Vaikka kattoa ei lisälannoiteta, ei kasvusto vaurioidu, mutta kukinnasta tulee vaatimattomampi. Suosittelemme lannoitusta viimeistään 3 vuoden päästä 100 gr/m2 (NGR kattolannoite). NGR lannoite voidaan laittaa katolle mihin vuodenaikaan tahansa. Lehdet Jos lehtiä tai neulasia kerääntyy katolle tulee ne puhaltaa tai haravoida pois. Jos lehtiä tai neulasia kertyy peittävä kerros maksaruohomatto voi kuolla. Puunoksat Puunoksat, jotka osuvat viherkattoon voivat tuulessa vaurioittaa maksaruohokasvustoa. Paljaita kohtia voi muodostua, maa-aines jää jäljelle mutta kasvusto katoaa koska se on kiinni maa-aineen kanssa verkossa. Paljaita kohtia voidaan korjata maksaruohosilpulla. Leikkaa pois vaurioita aiheuttavat puunoksat. Jos oksat heiluvat tuulessa ja aiheuttavat laajoja varjoalueita voi maksaruohomatto kulua tai jopa kadota kokonaan näiltä osin. Jos halutaan säilyttää tiivis kasvusto tulee häiritsevä puusto poistaa. Rikkaruohot Sammal-maksaruohomattoviherkatto on suunniteltu niin että mahdolliset rikkaruohot eivät viihdy rakenteessa pitkään vaan kuolevat kuivalla kesäsäällä. Tämä vuoksi normaalioloissa ei kattoa tule kastella. Paljaiden kohtien korjaus Olemassa olevasta kasvustosta voidaan leikata silppua, jolla voidaan korjata paljaat kohdat. Ripottele silppu paljaaseen kohtaan. Parhaiten korjaus onnistuu kun se tehdään toukokuu-syyskuun aikana. Muutoin kasvusto leviää siementen ja leviävän kasvuston juuriston avulla. Sadeveden poisto Tarkista kattokaivot ja kourut säännöllisesti, etteivät ne täyty lehdistä ja neulasista ym. Haluatko apua? Tarjoamme myös säännöllistä kattojen arviointi- ja huoltoapua, jotta viherkatto pysyy koko ajan mahdollisimman esteettisenä ja hyväkuntoisena. sivu sivu 15
