teemaa Kivivaara-Peuravaaran voimaloiden napakorkeus on 144 metriä. Yhden voimalan pystytykseen kuluu neljä päivää.

Transkriptio

1 teemaa Kivivaara-Peuravaaran voimaloiden napakorkeus on 144 metriä. Yhden voimalan pystytykseen kuluu neljä päivää. Dokumentti on tulostettu Loiste Sähköverkko Oy lisenssillä Severi on Sähköinfon sähköinen aineistopalvelu. Sähköinfo Oy 38-43_teemaa_tuulivoima_katri.indd :13:56

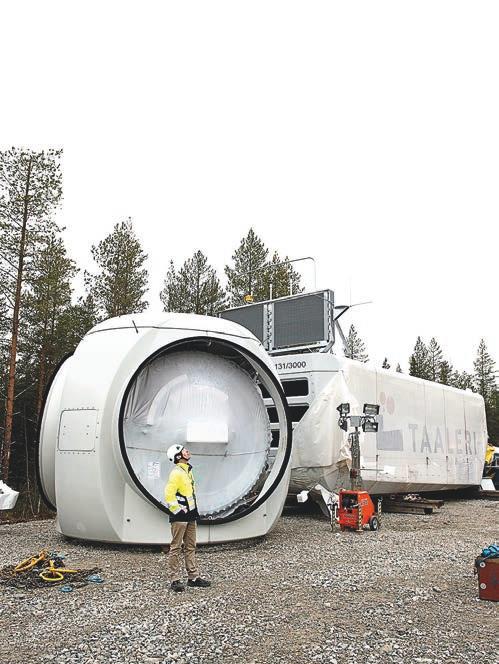

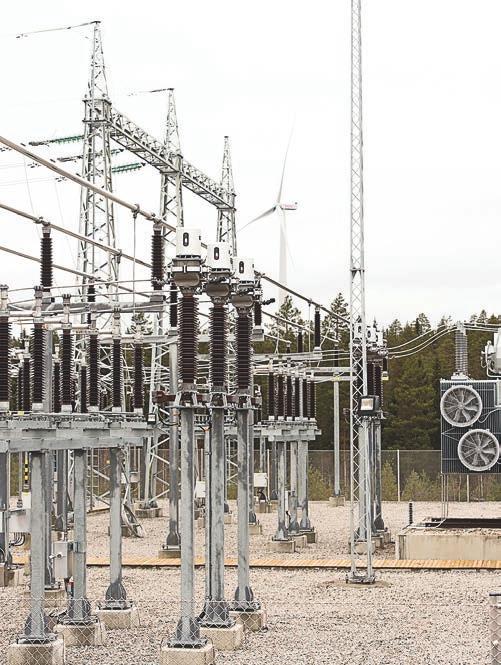

2 Olli Takalammi tarkastelee pystytysvaihetta. Taustalla napa ja naselli. Kivivaara-Peuravaaran tuulipuistossa on kaksi sähköasemaa. Tuulivoimahankkeet odottavat Suomessa myötätuulta KATRI PURANEN, teksti ARI KORKALA, kuvat Suomussalmen ja Hyrynsalmen rajalle nousee parhaillaan Kainuun ensimmäinen tuulipuisto. Uusien tuulivoimahankkeiden tulevaisuus näyttää sen sijaan epävarmalta. Hallitus haluaa vääntää nykymuotoiset tukihanat kiinni, eikä sähkön halpa hinta houkuttele investoimaan. K ivivaara-peuravaaran tuulipuistoinvestoinnin arvo on noin 180 miljoonaa euroa. Vuodessa tuotetaan sähköä noin 330 gigawattituntia. Kannattavuus perustuu yhteiskunnan uusiutuville energiamuodoille maksamaan tukeen. Kolmenkymmenen euron kiep- peillä megawattitunnilta kiemurteleva markkinahinta ei sellaisenaan investointeja houkuttele. Syöttötariffi takaa sähkön tuottajalle 83,50 euroa megawattitunnilta 12 vuoden ajan. Sen jälkeen tuotto tulee pörssihinnan mukaan, kertoo Loiste ener- gian toimitusjohtaja Markku Ryymin. Tuulivoimaa tuotetaan nyt sekä konkreettisesti että kuvainnollisesti tuulisella paikalla. Suomen hallitus ajaa nykyisen syöttötariffijärjestelmän purkamista ja siirtymistä markkinaehtoiseen sähköntuotantoon. Sähköala Dokumentti on tulostettu Loiste Sähköverkko Oy lisenssillä Severi on Sähköinfon sähköinen aineistopalvelu. Sähköinfo Oy 38-43_teemaa_tuulivoima_katri.indd :13:57

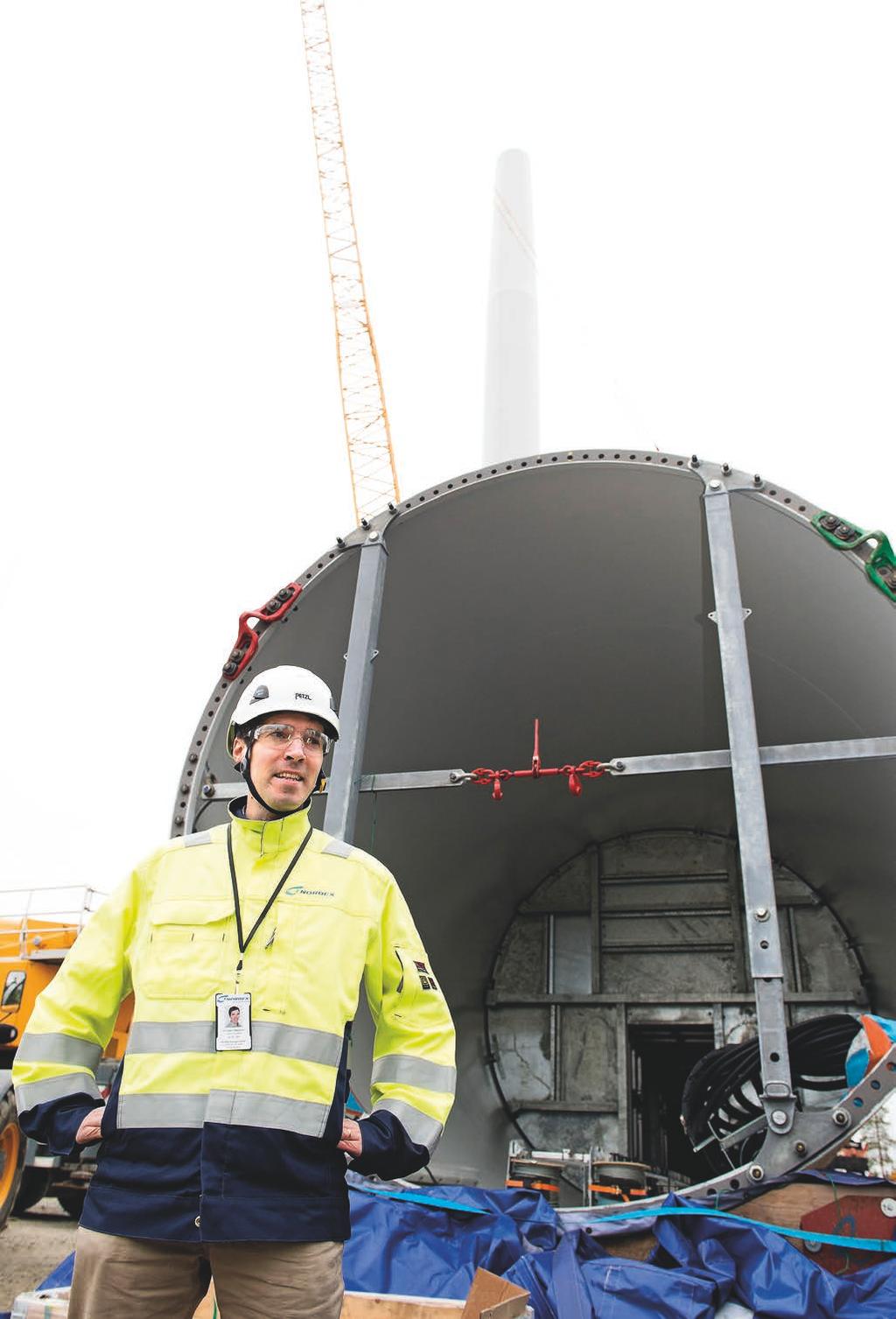

3 teemaa Yksi voimala rakentuu kuudesta tornilohkosta. Valittu voimalatyyppi sopii Suomen kevyisiin tuulioloihin ja hyisiin talviin, projektipäällikkö Olli Takalammi Nordex Energy GmbH:lta kertoo. 40 Sähköala

4 Sähköasentaja Nikolai Dinesen (Global Wind Service) tekee lämpötilamittaukseen liittyviä asennustöitä voimalan muuntajalla. Jos muuntajan lämpötila nousee liikaa, sähkökojeistolle kulkee käsky katkaista virta. Syöttötariffijärjestelmästä kiintiöpäätöksen saaneiden tuulivoimahankkeiden täytyy jättää hakemuksensa 1. marraskuuta 2017 mennessä. Hallitus näet linjasi uudessa energiaja ilmastostrategiassa, että uusiutuvaa energiaa tuetaan korkeintaan kahden terawattitunnin edestä. Se tarkoittaa megawatin kapasiteettia ja tuki tullaan kilpailuttamaan ainakin periaatteellisen teknologianeutraalisti, kertoo Energiaviraston uusiutuva energia -ryhmän johtaja Pekka Ripatti. Strategia muuttuu lihaksi kuitenkin vasta lainsäädännön myötä. Hallituksen esitys taas valmistellaan vasta, kun selvitys tuulivoiman terveysvaikutuksista valmistuu. Terveysselvityksen ensimmäisen osan pitäisi valmistua toukokuussa. Säätövoimaa oltava tarpeeksi Sykäyksittäin sähköä tuottava tuulivoima on niin kutsuttua vaihtelevaa sähköntuotantoa. Sen ali- tai ylitarjonta voi aiheuttaa ongelmia, mikäli säätövoima ei riitä. Tämä voi olla tilanne, jos muita toiminnassa olevia voimalaitoksia suljetaan kannattamattomina. Toisaalta säätövoimaa voitaisiin joutua ylläpitämään yhteiskunnan tuella. Mielestäni vaihteleva sähköntuotanto pitää mitoittaa energiajärjestelmään siten, että se ei aiheuta häiriöitä toimitusvarmuudelle. Sähköjärjestelmämme kestää tekeillä olevan 2500 megawatin tehon ja vielä mahdollisesti tulevat megawattiakin. Sen jälkeen pitää miettiä, kehittyykö sähkön varastointi tai saadaanko lisää siirtoyhteyksiä. Siirtoyhteyksiä Ruotsin ja Suomen välillä on kaksi ja kolmatta valmistellaan. Onko lopulta väliä sillä, missä sähkö tuotetaan? Ripatti kysyy. Tariffit täyttyvät Nykyiseen syöttötariffijärjestelmään voi hakea, jos on ensin saanut päätöksen kiintiöön hyväksymisestä. Kiintiötä taas haetaan voimassa olevan verkkoliityntäluvan ja rakennusluvan kanssa. Kivivaara-Peuravaaran ensimmäinen vaihe on jo mukana syöttötariffissa ja kahdelle vaiheelle on kiintiö. Tällä hetkellä syöttötariffijärjestelmään on hyväksytty tuulivoimaloita kaikkiaan reilun 1800 megavolttiampeerin edestä eli reilu 70 prosenttia koko kiintiöstä. Kiintiöpäätös on olemassa noin kuudellesadalle megavolttiampeerille ja lisäksi Suomen Hyötytuuli Oy:n merituulivoiman demohankkeeseen on varattu 49 megavolttiampeeria. Mikäli myönnetyt kiintiöt jäävät täyttymättä, niitä ei voi siirtää muille hankkeille. Näillä näkymin 2500 MVA:n kiintiöstä jää käyttämättä noin 200 MVA. Hidastuksia tuovat erilaiset valitusprosessit pöllöistä naapurisopuun ja melusta kaavoitukseen, Ripatti avaa. Kivivaara-Peuravaarassa alkuperäistä suunnitelmaa pienensi sääksen pesimäalue. Toistaiseksi Suomessa kulutetaan sähköä enemmän kuin tuotetaan, siitäkin huolimatta, että teollisuuden rakennemuutos ja energiatehokkuuden kasvu ovat vähentäneet sähkönkulutusta. Suomalaisten vuosittain käyttämästä 85 terawattitunnista noin 15 prosenttia on tuontisähköä. Jos Olkiluoto joskus saadaan käyntiin, Suomessa ollaan sähkön suhteen omavaraisia. Kun siihen päälle saadaan meneillään olevat tuulivoimahankkeet, sähköä voi riittää vientiinkin, Pekka Ripatti toteaa. Sähköala

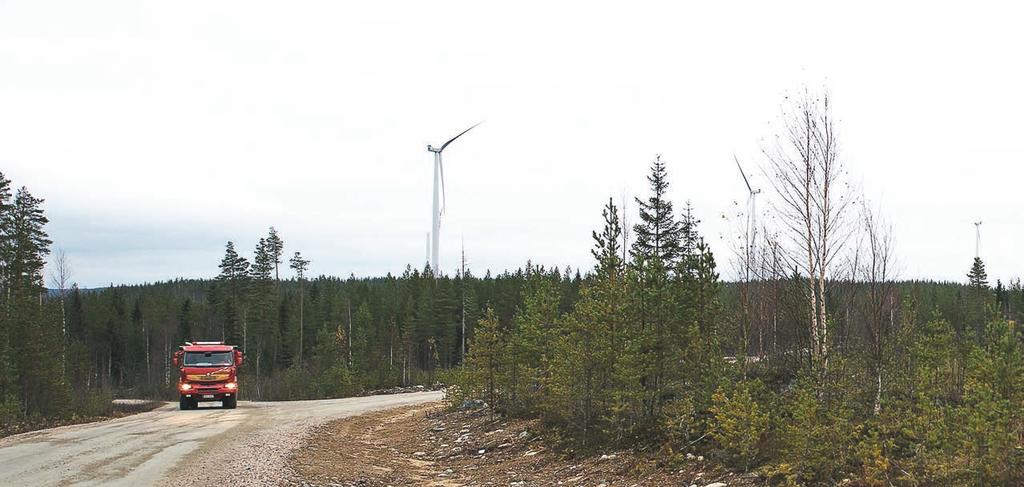

5 teemaa Rivakalla tahdilla tuulivoimala käyntiin Olli Takalammi katselee Kainuun korpikuusten yli ja myhäilee. Tuulivoimalavalmistaja Nordex Energy GmbH:n projektipäällikkö näkee ensimmäistä kertaa, kun Kivivaara-Peuravaaran tuulipuiston myllyt pyörivät. Turbiinien pystytys aloitettiin heinäkuussa Tuulipuisto rakennetaan kolmessa vaiheessa noin kolmentuhannen hehtaarin alueelle. Yhteensä puistoon pystytetään kolmekymmentä kolmen megawatin voimalaa. Niistä 13 kytkettiin verkkoon viime vuonna ja loput tämän vuoden aikana. Metsähallitus polkaisi tuulivoimainfraa edistävän aluehankkeen käyntiin Kainuussa, sillä se pyrkii lisäämään valtion maiden tuottavuutta. Tuulimittauksia on tehty alueella vuodesta 2011 lähtien. Hanke toi yhteen kainuulaisen Loiste Energia Oy:n sekä Taaleri Oy:n Tuulitehdas II ja III -pääomarahastot, ja yritykset voittivat tarjouskilpailun Suomussalmen ja Hyrynsalmen rajamailla olevien alueiden vuokraamisesta. NCC toimii hankkeessa projektinjohtourakoitsijana ja päätoteuttajana. Nordex alihankkijoineen hoitaa voimaloiden toimittamisen, pystytyksen, käyttöönoton ja kunnossapidon seuraavat 15 vuotta. Muusta infrastruktuurista vastaa NCC. Parhaimmillaan rakennustöissä on paiskinut satakunta työntekijää työvuoron aikana. Tiestö, nostokentät, voimaloiden perustukset sekä sähkö- ja dataverkot. Uusia teitä alueelle rakennettiin 18 ja vanhoja kunnostettiin 22 kilometriä, vastaava työnjohtaja Timo Markkanen NCC:ltä listaa. Alustavat maarakennustyöt ja tiegeometriamuutokset aloitettiin vuoden 2015 lopulla alussa saatiin työluvat ja tukipäätökset puiston ensimmäiselle vaiheelle ja kesällä 2016 päästiin käsiksi 2A-vaiheen teiden ja nostokenttien maarakennukseen. NCC:n sähköpuolen projektipäällikkö Tuomas Mäkilä toteaa, että tuulivoimatyömaan tyypillinen haaste ovat tiukat aikataulut. Kun monivaiheisten lupaprosessien jälkeen viimein päästään tositoimiin, investointien kannalta on olennaista, että jälkeä syntyy nopeasti. Asiat pitää olla hyvin suunniteltu, kun päätös rakentamisesta tulee. Sähköaseman toimitusaika on kahdeksan kuukautta, muuntajan joskus kymmenen. Kun turbiineja aletaan pystyttää, tiestön ja sähköjen pitää olla valmiustilassa. Järjestelmä estää lapojen jäätymisen Olli Takalammi kertoo, että puistoon valittu Delta-sukupolven N131/3000-voimala sopii Suomen kevyisiin tuulioloihin ja hyisiin talviin. Voimaloiden napakorkeus on 144 metriä ja roottorin halkaisija 131 metriä. Voimala käynnistyy, kun tuulen nopeus on 2,5 metriä sekunnissa. Roottori kääntyy 360 astetta tuulen suunnan mukaan ,5 desibelin voimakkuudella ujeltava turbiini on myös markkinoiden hiljaisimpia, mikä oli erityisesti tilaajan toive. Turbiiniin erikseen tilattu Anti-Icing -järjestelmä estää jään kertymisen lapoihin. Naselliin asennettu jääsensori lähettää dataa turbiinin kontrollerille, joka aktivoi tarvittaessa lapoihin integroidun lämmitysjärjestelmän, Takalammi kuvailee. Tuulivoimalan tulee täyttää verkkovaatimukset kuten teho, taajuus, tehotasapaino ja harmoniset yliaallot. Siksi epätahtigeneraattorin roottorin käämitykset ovat kytkettynä taajuusmuuttajan välityksellä, kun taas staattorin käämitykset ovat kytkettynä suoraan verkkoon turbiinin alakerrassa olevan 660 V/33 kv nostomuuntajan välityksellä. Kaapelityöt optimoidaan kytkemällä voimalat verkkoon 3 4 voimalan ryhmissä. Yhden voimalan sähkökojeistosta löytyy 2 4 kenttää eli yksi sisääntulokenttä yhtä voimalaa kohti. Keskijännitekojeistot ovat kaasueristettyjä GIS-malleja (gas isolated switch gear). Kontaktorit ovat kaasussa, eikä jännite pääse lyömään läpi katkaisijan ollessa auki. Nordex tekee itse pääkomponenttien valmistuksen, asennusvalvonnan, käyttöönoton, työnjohdon työmaalla ja projektinjohdon sekä huollon ja kunnossapidon. Alihankkijoista Nostokonepalvelu hoitaa nosturipalvelut, tanskalainen Global Wind Service turbiinien pystytys- ja asennustyöt, Silvasti tuulivoimalan osien erikoiskuljetukset satamasta työmaalle ja tanskalainen KK Wind Solutions keskijänniteasennukset. Kullakin voimalalla on oma, verkosta riippumaton tietokonejärjestelmänsä. Nimetyt käyttäjät ja asiakkaat voivat tarkkailla ja ohjata myllyjen toimintaa internetin väli-

6 tyksellä. Tarvittaessa Saksassa sijaitseva valvontakeskus voi ympärivuorokautisesti hälyttää paikallisen huoltokaverin paikalle. Hyrynsalmelle on perustettu oma huoltopiste, jonka voimin pidetään Kainuun voimalat pyörimässä. Se työllistää ensi alkuun kolme henkeä ja lisää ollaan parhaillaan rekrytoimassa, Takalammi mainitsee. Mahdollisimman vähän häviötä NCC toimii pääurakoitsijana sähkö- ja tietoliikenneverkon rakentamisessa sekä vastaa näiden suunnittelusta ja hankinnasta. Alihankkijoina urakassa töitä tekevät muun muassa VEO, ABB, Reka Kaapeli, Lohirannan Maanrakennus, Eltel Networks ja Ampner. Virta kulkee turbiineilta sähköasemalle 33 kv keskijännitetasolla. Jännitetaso on yleistynyt tuulivoimahankkeissa, sillä verrattuna perinteiseen 20 kv jakeluverkkojännitteeseen kaapelien virrat ovat lähes puolet pienempiä vastaavalla kaapelin poikkipinta-alalla. Näin ollen myös kuormitushäviöt pienenevät. Kaapelia tarvitaan vähemmän, kun voidaan kasvattaa rinnan kytkettävien turbiinien määärää. Tuulipuiston sähköverkko rakennetaan teknillis-taloudellisesti parhaalla tavalla pitkä aikajänne huomioiden, Tuomas Mäkilä kertoo. Tuulipuiston sähköasema liittyy 40 MVA päämuuntajalla Carunan uudelle 110 kv kytkinasemalle, josta sähköä haaroitetaan kantaverkkoon. Vastaava työnjohtaja Timo Markkanen NCC:ltä esittelee kartalta Kivivaara-Peuravaaran tuulipuistotyömaan 2A-vaihetta, jonka teiden ja nostokenttien maarakennus alkoi kesällä Projektipäällikkö Mika Suokas NorthWind Consulting Oy:ltä valvoo tilaajan puolesta voimaloiden pystytystä. Tuulivoimalan tyypillisenä haasteena ovat tiukat aikataulut, kertoo NCC:n projektipäällikkö Tuomas Mäkilä. Dokumentti on tulostettu Loiste Sähköverkko Oy lisenssillä Severi on Sähköinfon sähköinen aineistopalvelu. Sähköinfo Oy 38-43_teemaa_tuulivoima_katri.indd :14:02
