1 Siemens Wind Power Arktista tuulivoimaosaamista 25 vuotta Pasi Valasjärvi

2 Kylmät olosuhteet ja jään poistaminen Sisältö: 1. Alustus: Miksi ja mitä? 2. Siemens ja lapalämmitys (Blade De-Icing) 3. De-icing -konsepti ja valmistus 4. Kokemuksia 5. Tulevaisuus ja edelleen kehittäminen

3 Miksi poistaa jää tuulivoimalan lavoista? Aiheuttaa tehohäviöitä - jopa 100%! Tunturi- ja sisämaa-alueet Aiheuttaa vahinkoa - jäiden irtoaminen ja putoaminen Teiden varret, rautatiet, parkkialueet jne.

4 Mitä on jäätyminen? Vesipisarat jäätyvät materiaalin pintaan lavat - virtauksen muuttuminen ja vahingot irrotessa konehuone - jäähdytyskennojen tukkeutuminen ja alas putoaminen

5 Kylmäversion historia Ensimmäinen voimala toimitettu Quebeciin (Kanada) 1986: Operointilämpötila- 25 C Stand still - 45 C Lisälämmitetyt: vaihdelaatikko, hydrauliikkaöljy ja tuulianturit Silloiset kokemukset jäätymisestä vähäisiä lapalämmityksen tarve?

6 Lapalämmityksen historia Alkoi Yukonista (Kanada) vuonna 1994: 1x150 KW Jatkoa European Wind Energy Conference: wind energy for the next millennium... Af James & James,E. L. Petersen

7 Nykypäivän lapalämmitys 1. Toiminnan kuvaus 2. Suunnittelu ja edut 3. Testaus ja varmennus 4. Kokemuksia ja tuloksia Public 2012, Siemens Osakeyhtiö All rights reserved

8 Uusi versio tunnetulle teknologialle Jokainen lapa varustettu lämmityselementillä Riittävä lämmitysteho Nopea lämmön siirtyminen ja minimoitu tehohäviö Järjestelmä käyttää olemassa olevaa anturointia

9 Nykypäivän lapalämmitys 1. Toiminnan kuvaus 2. Suunnittelu ja edut 3. Testaus ja varmennus 4. Kokemuksia ja tuloksia Public 2012, Siemens Osakeyhtiö All rights reserved

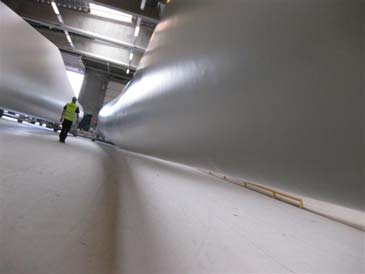

10 Integroidut elementit minimi riski teollisesti valmistettu ja asennettu ei kaapelointia lapojen pinnassa elementti asennettuna optimoitu toiminta lämmönsiirtyminen ja tehohäviöt aerodynaaminen profiili alkuperäinen standardi tehokäyrät standardi meluarvot valmis lapa

11 Nykypäivän lapalämmitys 1. Toiminnan kuvaus 2. Suunnittelu ja edut 3. Testaus ja varmennus 4. Kokemuksia ja tuloksia Public 2012, Siemens Osakeyhtiö All rights reserved

12 Tinkimätön testaus Lapalämmityksen läpäistävä testaus Lämmönjakautuminen Lämmön tasainen jakautuminen Lämmitys ja jäähdytys Lämpölaajeneminen Salaman johtavuus

13 Onnistuneet testaukset Ruotsin Lapissa Esimerkkejä testipuistoista: Versio(2) asennettu SWT voimaloihin. Testaus talvella 2010/2011. Kyrkberget Useita jäätäviä olosuhteita. Jään poisto toiminut suunnitellusti. Verrattu vastaaviin voimaloihin ilman lapalämmitystä. Jatkotestaus kymmenillä voimaloilla talvella (optimointi). Brahehus

14 Onnistuneet testaukset Lapalämmitys aktivoitu (<1h) Turbiini lapalämmityksellä tuotti 9344 kwh 12h kuluessa Energian tuotanto [kwh] /17/11-00:00 06:00 12:00 18:00 02/18-00:00 Time WTG-07 (referenssiturbiini) WTG-08 (turbiini lapalämmityksellä) WTG-09 (referenssiturbiini)

15 Nykypäivän lapalämmitys 1. Toiminnan kuvaus 2. Suunnittelu ja edut 3. Testaus ja varmennus 4. Kokemuksia ja tuloksia Public 2012, Siemens Osakeyhtiö All rights reserved

16 Pitkä kokemus kylmistä olosuhteista Bonus - tuulivoimalavalmistajien pioneeri kylmissä olosuhteissa ja lapalämmityksessä: kylmäversio 1986 ja lapalämmitys asennettu 150kW Bonus-turbiiniin 1994 Lammasoaivi 2 x Bonus 450kW (1996) 1 x Bonus 600kW (1998) Suorva 1 x Bonus 600kW (1998) Olos 2 x Bonus 600kW (1998) 3 x Bonus 600kW (1999) Kotka 2 x Bonus 1MW (1999) Vemhån 1 x Bonus 600kW (1998) Pori 4 x Bonus 1MW (1999)

17 Nykypäivän lapalämmityksiä Siemens lapalämmitys (Blade De-icing): Stamåsen Trattberget-Skalberget Raftsjöhöjden Mörttjärnberget Åsen Fallåsberget Korpfjället Kaptensberget

18 Siemens lapalämmitys Blade De-Icing Mahdollistaa Siemens-tuulivoimaloiden toiminnan talviolosuhteissa Teollisesti valmistettu - luotettavuus ja vakio-ominaisuudet CE -hyväksytty (EN & EN 61439) Siemens Wind Powerin kokemus ja osaaminen - minimoidut riskit, tuulivoimalat tuntureille ja jäätäville alueille Nopeasti kasvanut kysyntä on todistus asiakkaiden luottamuksesta Siemensin arktista tuulivoimaosaamista kohtaan

19 Onko jäätäminen ongelma? Tuulipuiston sijainti ja olosuhteet Ei jäätämistä Joskus jäätämistä Toistuvasti jäätämistä Viranomaisten vaatimukset

20 Kiitos mielenkiinnosta! Public 2012, Siemens Osakeyhtiö All rights reserved
