1 Global partner local commitment

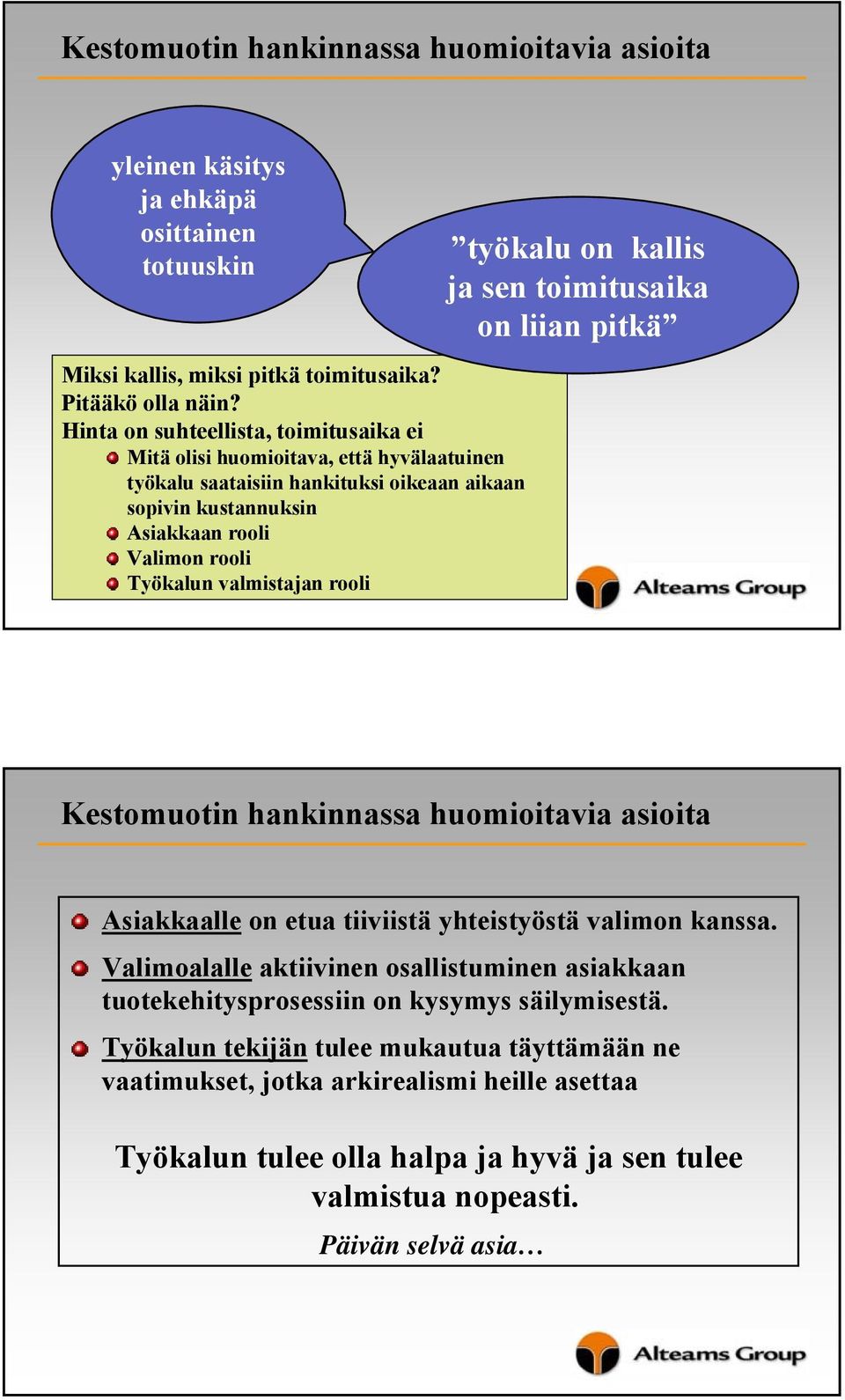

2 yleinen käsitys ja ehkäpä osittainen totuuskin Miksi kallis, miksi pitkä toimitusaika? Pitääkö olla näin? Hinta on suhteellista, toimitusaika ei Mitä olisi huomioitava, että hyvälaatuinen työkalu saataisiin hankituksi oikeaan aikaan sopivin kustannuksin Asiakkaan rooli Valimon rooli Työkalun valmistajan rooli työkalu on kallis ja sen toimitusaika on liian pitkä Asiakkaalle on etua tiiviistä yhteistyöstä valimon kanssa. Valimoalalle aktiivinen osallistuminen asiakkaan tuotekehitysprosessiin on kysymys säilymisestä. Työkalun tekijän tulee mukautua täyttämään ne vaatimukset, jotka arkirealismi heille asettaa Työkalun tulee olla halpa ja hyvä ja sen tulee valmistua nopeasti. Päivän selvä asia

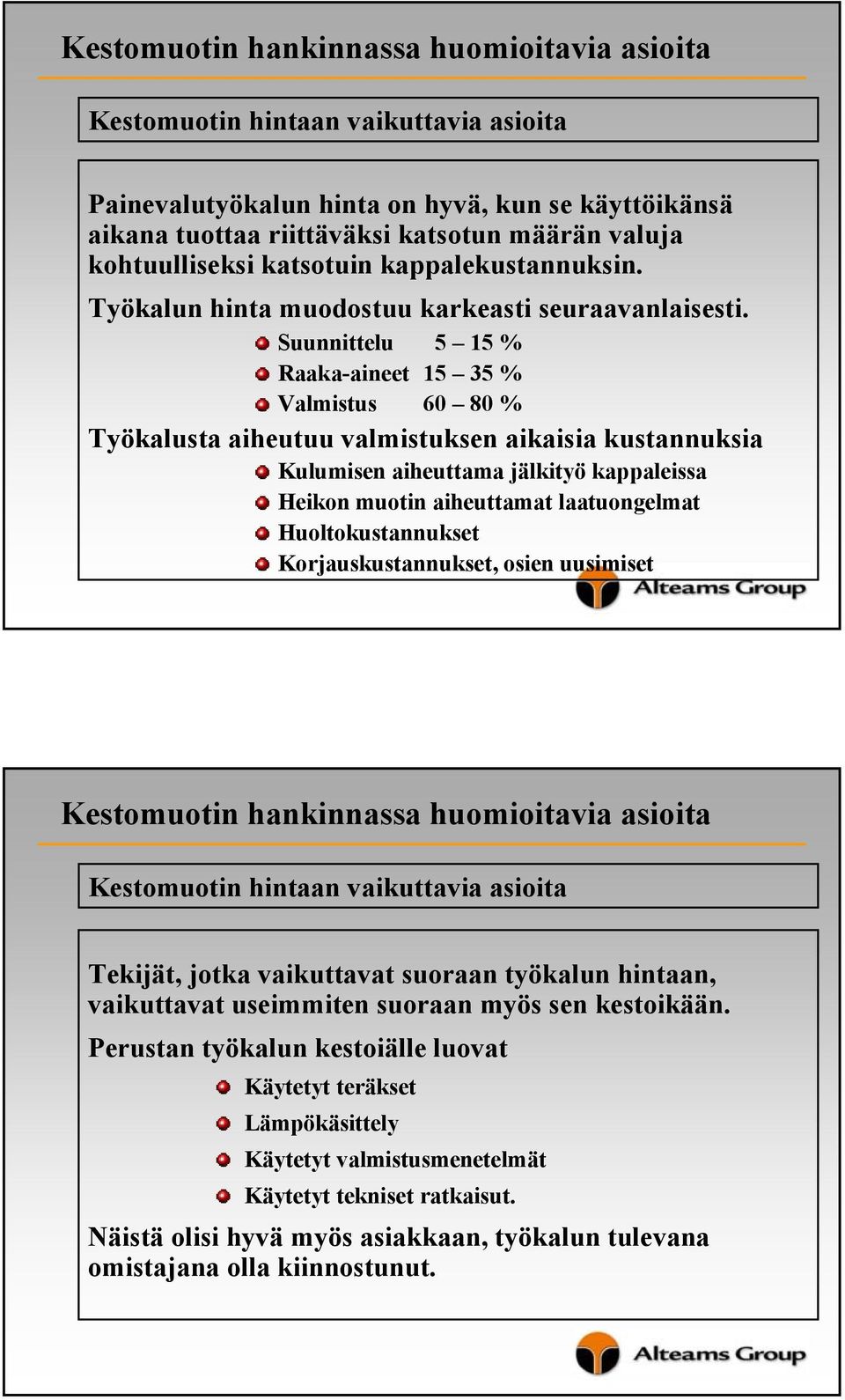

3 Kestomuotin hintaan vaikuttavia asioita Painevalutyökalun hinta on hyvä, kun se käyttöikänsä aikana tuottaa riittäväksi katsotun määrän valuja kohtuulliseksi katsotuin kappalekustannuksin. Työkalun hinta muodostuu karkeasti seuraavanlaisesti. Suunnittelu 5 15 % Raaka-aineet % Valmistus % Työkalusta aiheutuu valmistuksen aikaisia kustannuksia Kulumisen aiheuttama jälkityö kappaleissa Heikon muotin aiheuttamat laatuongelmat Huoltokustannukset Korjauskustannukset, osien uusimiset Kestomuotin hintaan vaikuttavia asioita Tekijät, jotka vaikuttavat suoraan työkalun hintaan, vaikuttavat useimmiten suoraan myös sen kestoikään. Perustan työkalun kestoiälle luovat Käytetyt teräkset Lämpökäsittely Käytetyt valmistusmenetelmät Käytetyt tekniset ratkaisut. Näistä olisi hyvä myös asiakkaan, työkalun tulevana omistajana olla kiinnostunut.

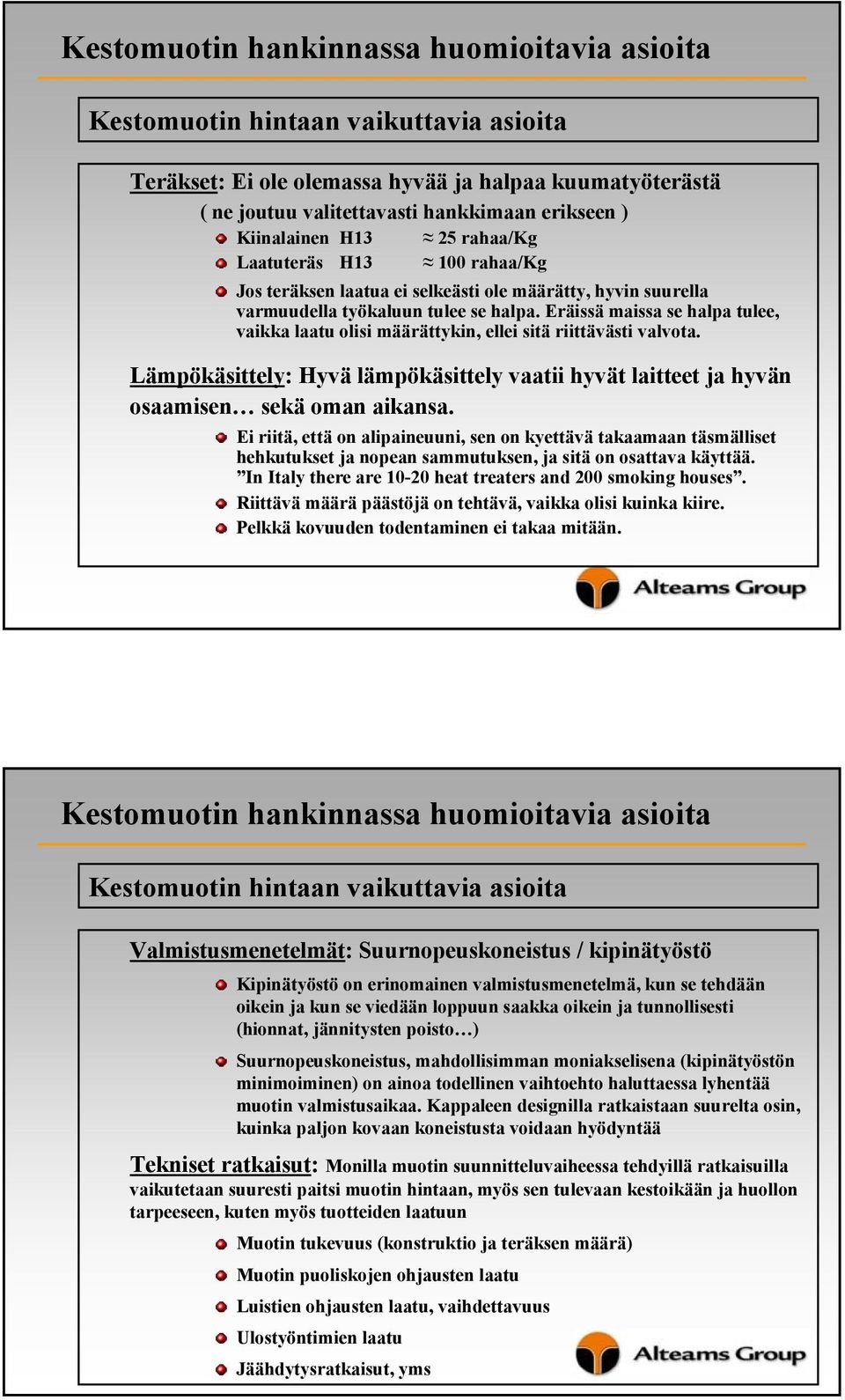

4 Kestomuotin hintaan vaikuttavia asioita Teräkset: Ei ole olemassa hyvää ja halpaa kuumatyöterästä ( ne joutuu valitettavasti hankkimaan erikseen ) Kiinalainen H13 25 rahaa/kg Laatuteräs H rahaa/kg Jos teräksen laatua ei selkeästi ole määrätty, hyvin suurella varmuudella työkaluun tulee se halpa. Eräissä maissa se halpa tulee, vaikka laatu olisi määrättykin, ellei sitä riittävästi valvota. Lämpökäsittely: Hyvä lämpökäsittely vaatii hyvät laitteet ja hyvän osaamisen sekä oman aikansa. Ei riitä, että on alipaineuuni, sen on kyettävä takaamaan täsmälliset hehkutukset ja nopean sammutuksen, ja sitä on osattava käyttää. In Italy there are heat treaters and 200 smoking houses. Riittävä määrä päästöjä on tehtävä, vaikka olisi kuinka kiire. Pelkkä kovuuden todentaminen ei takaa mitään. Kestomuotin hintaan vaikuttavia asioita Valmistusmenetelmät: Suurnopeuskoneistus / kipinätyöstö Kipinätyöstö on erinomainen valmistusmenetelmä, kun se tehdään oikein ja kun se viedään loppuun saakka oikein ja tunnollisesti (hionnat, jännitysten poisto ) Suurnopeuskoneistus, mahdollisimman moniakselisena (kipinätyöstön minimoiminen) on ainoa todellinen vaihtoehto haluttaessa lyhentää muotin valmistusaikaa. Kappaleen designilla ratkaistaan suurelta osin, kuinka paljon kovaan koneistusta voidaan hyödyntää Tekniset ratkaisut: Monilla muotin suunnitteluvaiheessa tehdyillä ratkaisuilla vaikutetaan suuresti paitsi muotin hintaan, myös sen tulevaan kestoikään ja huollon tarpeeseen, kuten myös tuotteiden laatuun Muotin tukevuus (konstruktio ja teräksen määrä) Muotin puoliskojen ohjausten laatu Luistien ohjausten laatu, vaihdettavuus Ulostyöntimien laatu Jäähdytysratkaisut, yms

5 Kestomuotin toimitusaikaan vaikuttavia asioita Asiakas valimo työkalun tekijä yhteistyö Avoin yhteistyö alusta alkaen Tuotedesign mahdollistaa nopean valmistamisen? Nopea reagointi joka vaiheessa Oikea tahtotila tehdä työkalu nopeasti Valmistustekniikka Karu tosiasia on, että vahvasti kipinätyöstöön perustuvalla valmistuksella ei tehdä (laadukasta) työkalua nopeasti Suurnopeuskoneistus kovaan materiaaliin on ainoa tapa olennaisesti nopeuttaa työkalun valmistusta Koneistuksen moniakselisuus lisää sen tehoa Yhteistyön perinteinen toimintatapa Valimo A Työkalun tekijä I Työkalun tekijä II tarjouskysely Asiakas tarjous Asiakas tuotekehitys Valimo B tarjouskysely Työkalun tekijä A Työkalun tekijä B toimittajan valinta tarjous Asiakas Valimo Työkalun tekijä tuotekehitystä kompromisseja muutoksia

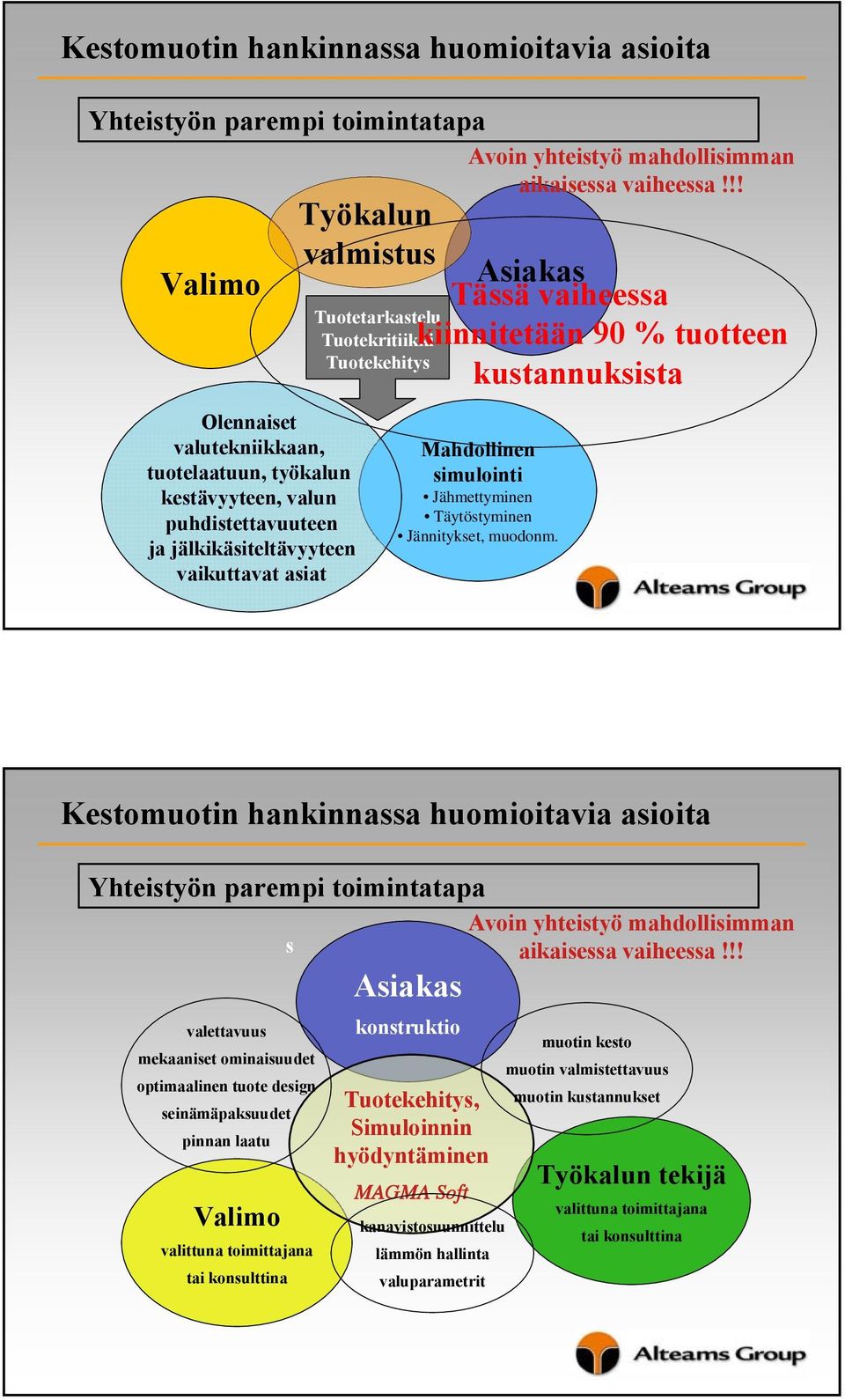

6 Yhteistyön parempi toimintatapa Avoin yhteistyö mahdollisimman aikaisessa vaiheessa!!! Valimo Työkalun valmistus Tuotetarkastelu Tuotekritiikki Tuotekehitys Asiakas Tässä vaiheessa kiinnitetään 90 % tuotteen kustannuksista Olennaiset valutekniikkaan, tuotelaatuun, työkalun kestävyyteen, valun puhdistettavuuteen ja jälkikäsiteltävyyteen vaikuttavat asiat Mahdollinen simulointi Jähmettyminen Täytöstyminen Jännitykset, muodonm. Yhteistyön parempi toimintatapa Avoin yhteistyö mahdollisimman s aikaisessa vaiheessa!!! Asiakas valettavuus mekaaniset ominaisuudet optimaalinen tuote design seinämäpaksuudet pinnan laatu Valimo valittuna toimittajana tai konsulttina konstruktio Tuotekehitys, Simuloinnin hyödyntäminen MAGMA Soft kanavistosuunnittelu lämmön hallinta valuparametrit muotin kesto muotin valmistettavuus muotin kustannukset Työkalun tekijä valittuna toimittajana tai konsulttina

7 Yhteistyön parempi toimintatapa Avoin yhteistyö mahdollisimman aikaisessa vaiheessa!!! CAD mallin luominen: valmistettavuus, laatu, kustannukset Tiedostomuodot, käännökset: ongelmat esille varhaisessa vaiheessa Tiedon siirto: CD, e-posti, videoneuvottelut, yms. Rinnakkainen työskentely: suunnittelu, valmistus Projektin hallinta Muutokset varhaisessa vaiheessa yms. Joitakin olennaisia alumiinivalukappaleen suunnittelussa huomioitavia seikkoja, joilla on vaikutusta muotin suunnitteluun: Lujuusvaatimukset Lujuusvaatimukset Kappaleen tiiveysvaatimukset Pinnanlaatuvaatimukset, visuaaliset pinnat Päästökulmat Pyöristyssäteet kulmissa ja nurkissa Vaaditut seinämäpaksuudet Mittatoleranssit Tasomaisuusvaatimukset Materiaalikeskittymät Sisäisiä virheitä koskevat vaatimukset Aukot, reiät Valun puhdistus Työvarat koneistusta varten jne.

8 Perusteet työkalutarjoukselle Tuotetiedot, CAD- malli Tiedot valukoneista Työkalutiedot Muotin pesäisyys Valimon omat normit Ilmastointi Luistit Materiaalivaatimukset Lämpökäsittelyvaatimukset Muut mahd. vaatimukset Haluttu dokumentointi Aikataulu, näyte-erät, mittaukset Toimitus- ja maksuehdot Tarjoukset sisältö Tarjousnumero Tarjottu tuote, versio Tarjouksen laajuus Kuvaus tarjotusta muotista Tekniset ratkaisut Materiaalit Kovuus Dokumentaatio Hinta, valuutta Toimitusaika Toimitus- ja maksuehdot Tarjouksen voimassaoloaika Työkalusuunnitelman läpikäynti Muotin rakenne Muotti layout Keernan vedot, luistit Kanavistosuunnittelu Tyhjökanavat Jäähdytyskanavistot Ulostyöntöjen sijainti Teräkset, Lämpökäsittelyt Mahdolliset mittaukset Valmistusaikataulu Muut mahd. asiat Valimo hyväksyy työkalun valmistuksen aloittamisen

9 Eurooppalainen / aasialainen työkalun tekijä: Aasiassa nopeat toimitukset, kolmivuoro, yms Työn hinta Suomessa moninkertainen, automaation merkitys Aasialainen erittäin joustava, muutokset osa prosessia Aasialainen ei kerro vaikeuksista. Ongelmat kasaantuvat Suunnittelutaito korkeammalla tasolla Euroopassa Kielitaito Global Partner Local Commitment Member of the Alteams Group Member of the Alteams Group Member of the Alteams Group
