Pakollinen testi: U-arvo

Transkriptio

1 ULKO-OVIEN 1/11 Ulko-ovien CE-testit Pakollinen testi: U-arvo...1 Pakollinen testi: Ilmanläpäisevyys...2 Pakollinen testi: Vesitiiviys...3 Pakollinen testi: Tuulenpaineen kestävyys...4 Pakollinen testi: Äänieristys...5 Vapaaehtoinen testi: Yleisen ja paikallisen tasaisuuden mittaaminen ja luokittelu...6 Vapaaehtoinen testi: Kohtisuoran kuormituksen kesto...7 Vapaaehtoinen testi: Vääntökestävyyden mittaaminen...8 Vapaaehtoinen testi: Kyky kestää pehmeitä mutta isoja iskuja...9 Vapaaehtoinen testi: Kyky kestää kovia iskuja Vapaaehtoinen testi: Lämpötilatesti Pakollinen testi: U-arvo Ryhmä: Pakollinen U-arvo Rakentamismääräyskokoelma Kyllä Viite CE-merkintä Kyllä Viite EN :2006 Menetelmä EN ISO Ei U-arvo kertoo oven tai ikkunan lämmönläpäisykyvyn. U-arvo voidaan testata myös hot box-laitteistolla EN standardissa esitetyllä tavalla. Laskenta tai testaus on vapaaehtoista. U-arvo lasketaan EN ISO standardin mukaan, joka on kansainvälisesti hyväksytty menetelmä. U-arvo ei edellytä luokitusta. U-arvo ilmoitetaan watteina kelviniä ja neliömetriä kohti, W/m 2 K.

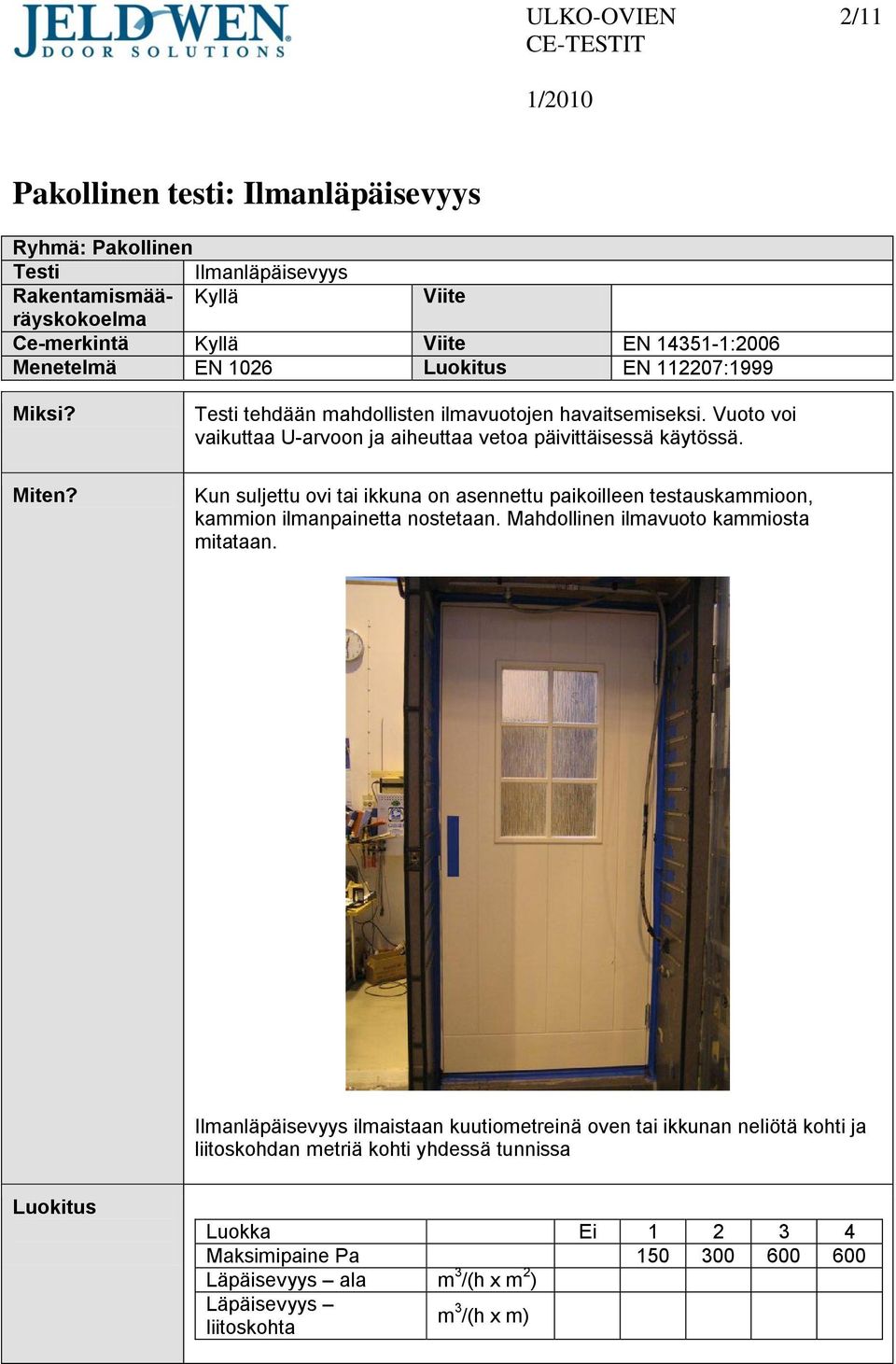

2 ULKO-OVIEN 2/11 Pakollinen testi: Ilmanläpäisevyys Ryhmä: Pakollinen Ilmanläpäisevyys Rakentamismääräyskokoelma Kyllä Viite Ce-merkintä Kyllä Viite EN :2006 Menetelmä EN 1026 EN :1999 tehdään mahdollisten ilmavuotojen havaitsemiseksi. Vuoto voi vaikuttaa U-arvoon ja aiheuttaa vetoa päivittäisessä käytössä. Kun suljettu ovi tai ikkuna on asennettu paikoilleen testauskammioon, kammion ilmanpainetta nostetaan. Mahdollinen ilmavuoto kammiosta mitataan. Ilmanläpäisevyys ilmaistaan kuutiometreinä oven tai ikkunan neliötä kohti ja liitoskohdan metriä kohti yhdessä tunnissa Luokka Ei Maksimipaine Pa Läpäisevyys ala m 3 /(h x m 2 ) Läpäisevyys liitoskohta m 3 /(h x m)

3 ULKO-OVIEN 3/11 Pakollinen testi: Vesitiiviys Mahdollisten vuotokohtien havaitseminen. Kun suljettu ovi tai ikkuna on asennettu paikoilleen testauskammioon, kammion ilmanpainetta nostetaan ja vettä valutetaan (2 l(m2) testattavan elementin pintaa pitkin. Vesitiiviys ilmoitetaan ilmanpaineena, jossa vettä ei tule enää läpi. Korkeintaan kolmen vesipisaran vuoto hyväksytään. Luokka Ei 1B 2B 3B 4B 5B 6B 7B Tiivistetty Testatut JELD-WEN -tuotteet eivät olleet tiivistettyjä. Tuuli 2A 3A 5A 7A 8A 9A Heikkoa Ryhmä: Pakollinen Vesitiiviys Rakentamismääräyskokoelma Kyllä Viite Ce-merkintä Kyllä Viite EN :2006 Menetelmä EN 1027 EN Luokka Ei 1A 2A 3A 4A 5A 6A 7A 8A 9A Ex Maksimiilmanpaine <600 Pa Ei tiivistetty Luokka Kohtalaista Navakkaa Kovaa Myrskyä Ankaraa myrskyä

4 ULKO-OVIEN 4/11 Pakollinen testi: Tuulenpaineen kestävyys Ryhmä: Pakollinen Tuulenpaineen kestävyys Rakentamismääräyskokoelma Kyllä Viite Ce-merkintä Kyllä Viite EN :2006 Menetelmä EN EN mittaa, kuinka turvallinen ikkuna tai ovi on kun voimakas tuulenpuuska iskee siihen. Käytetään samaa testikammiota kuin edellisissäkin testeissä. Kun ilmanpaine normaalisti nousee 900 Pa:han, tässä testissä se yli kaksinkertaistetaan ja lisätään vielä erityinen turvatestipaine (turvapaine = maksimipaine + 50% tyypillisesti Pa). Käytetään sekä alipainetta että ylipainetta. Tuotteet, joiden rakenne on liian heikko, rikkoutuvat tässä testissä. Luokka Ei Ex Maksimipaine Pa >2000 Poikkeama 1/150 1/200 1/300

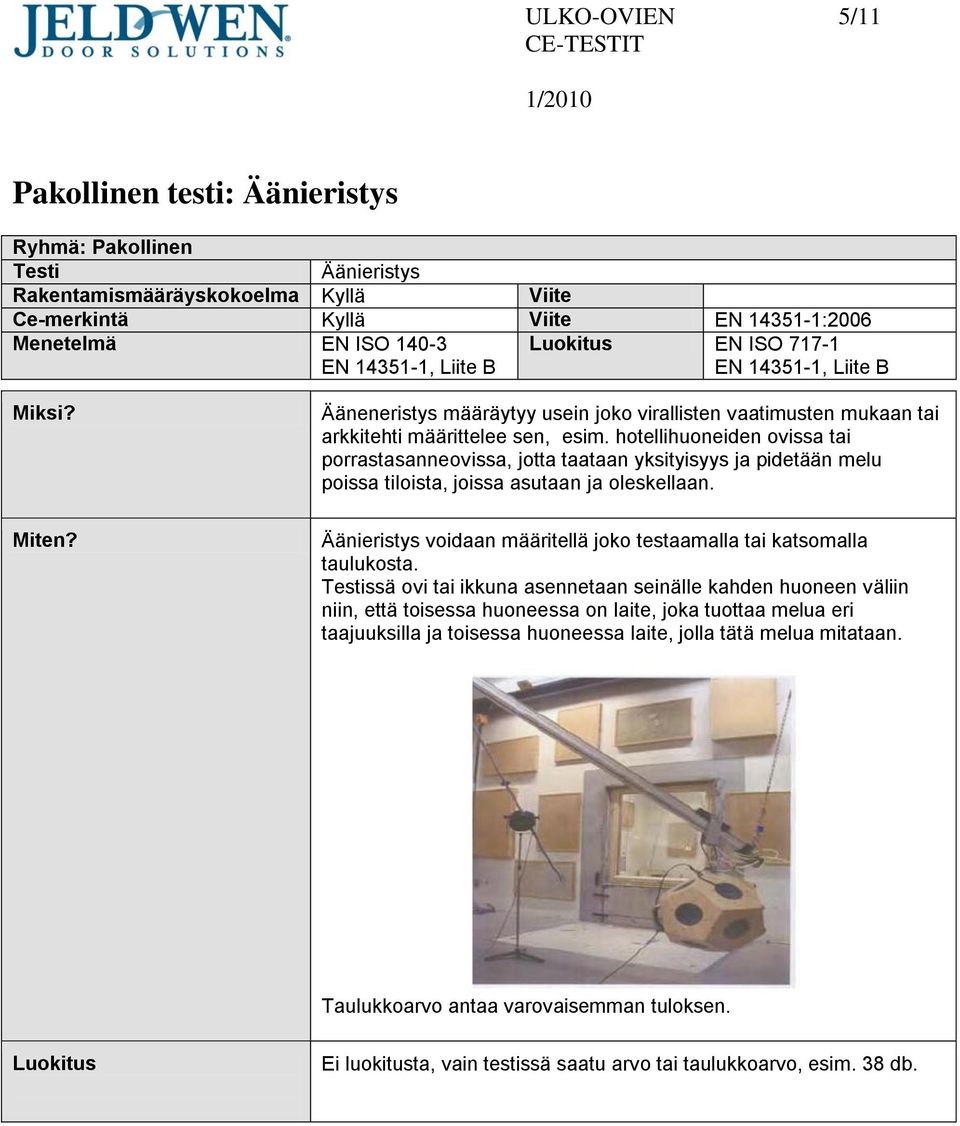

5 ULKO-OVIEN 5/11 Pakollinen testi: Äänieristys Ryhmä: Pakollinen Äänieristys Rakentamismääräyskokoelma Kyllä Viite Ce-merkintä Kyllä Viite EN :2006 Menetelmä EN ISO EN , Liite B EN ISO EN , Liite B Ääneneristys määräytyy usein joko virallisten vaatimusten mukaan tai arkkitehti määrittelee sen, esim. hotellihuoneiden ovissa tai porrastasanneovissa, jotta taataan yksityisyys ja pidetään melu poissa tiloista, joissa asutaan ja oleskellaan. Äänieristys voidaan määritellä joko testaamalla tai katsomalla taulukosta. ssä ovi tai ikkuna asennetaan seinälle kahden huoneen väliin niin, että toisessa huoneessa on laite, joka tuottaa melua eri taajuuksilla ja toisessa huoneessa laite, jolla tätä melua mitataan. Taulukkoarvo antaa varovaisemman tuloksen. Ei luokitusta, vain testissä saatu arvo tai taulukkoarvo, esim. 38 db.

6 ULKO-OVIEN 6/11 Vapaaehtoinen testi: Yleisen ja paikallisen tasaisuuden mittaaminen ja luokittelu Yleisen ja paikallisen tasaisuuden mittaaminen ja luokittelu Menetelmä EN 952 EN 1530, jolla mitataan ovilevyn kaarevuutta ja tasaisuutta, on perustana ovilevyn luokitukselle. Kaarevuus mitataan sekä pituus- että leveyssuunnassa. Paikallista tasaisuutta mitataan vähintään 250 mm oven reunasta oven keskiosaan päin ja se on silmin havaittavissa tai käsin tunnettavissa. Yleinen tasaisuus Paikallinen tasaisuus Luokka Kierous Kaarevuus Koveruus mm mm mm mm 0 Ei vaatimuksia Ei vaatimuksia Ei vaatimuksia Ei vaatimuksia , , ,2

7 ULKO-OVIEN 7/11 Vapaaehtoinen testi: Kohtisuoran kuormituksen kesto Kohtisuoran kuormituksen kesto Menetelmä EN 947 EN 1192 llä varmistetaan, että saranat on kiinnitetty kunnolla. Alaspäin kohdistuva kuormitus vastaa lapsen roikkumista ovenkahvasta. Ovi on auki 90 ja sitä kuormitetaan erilaisilla painoilla etukulmasta (lukkopuolelta). perustuu siihen kuormitukseen, jossa vaurioita ei vielä synny. Kohtisuora Luokka kuormitus N 0 Ei vaatimuksia

8 ULKO-OVIEN 8/11 Vapaaehtoinen testi: Vääntökestävyyden mittaaminen Vääntökestävyyden mittaaminen Menetelmä EN 948 EN 1192 Tällä testillä määritellään ovilevyn kyky kestää staattista vääntöä, esimerkiksi jos pieni kivi tai legopalikka jää ovilevyn ja karmin väliin kun ovi suljetaan. ssä ovilevyn lukkopuolen kulmaan kohdistetaan vääntövoima kun ovi on auki 90º, ja vääntövoimaa pidetään yllä tietyn ajan. Vääntövoimakkuutta lisätään kunnes oven tulee pysyviä vaurioita. Staattinen vääntö Luokka N 0 Ei vaatimuksia

9 ULKO-OVIEN 9/11 Vapaaehtoinen testi: Kyky kestää pehmeitä mutta isoja iskuja Kyky kestää pehmeitä mutta isoja iskuja Menetelmä EN 949 EN 1192 Määritellään ovilevyn kyky kestää pehmeitä mutta isoja iskuja, esimerkiksi olkapään tai lantion iskuja kun ihminen tönäistään ovea vasten. ssä annetaan 30 kg painavan, pallon muotoisen, kuivalla hiekalla täytetyn nahkasäkin heilahtaa kohti ovea. Pudotuskorkeuden määrää energia (ilmoitetaan jouleina), jolla nahkasäkki iskee ovilevyyn. perustuu sellaisen iskun voimaan, josta ei aiheudu vaurioita. Pehmeä isku Luokka J 0 Ei vaatimuksia Energiataso kertoo luokituksen.

10 ULKO-OVIEN 10/11 Vapaaehtoinen testi: Kyky kestää kovia iskuja Kyky kestää kovia iskuja Menetelmä EN 950 EN 1192 Määritellään ovilevyn kyky kestää kovia iskuja, kuten kyynärpään tai nyrkin iskuja tai potkuja. Annetaan teräspallon, jonka halkaisija on 50 mm, pudota tietyltä korkeudelta kohtisuoraan ovilevylle. Sitten mitataan pallon mahdollisesti jättämän jäljen halkaisija. Tämä toistetaan keskimäärin 10 eri kohtaan riippuen ovimallista (esim. ei lasitettuihin kohtiin). Luokka Kova isku J 0 Ei vaatimuksia 1 1,5 2 3,0 3 5,0 4 8,0 perustuu pudotusjälkien halkaisijoiden laskettuun keskimääräiseen kokoon sen jälkeen kun teräspalloa on pudotettu eri korkeuksista. Jälkien halkaisija ei saa olla suurempi kuin 20 mm. Pudotuskorkeus riippuu energiasta (ilmoitetaan jouleina), jolla teräspallo iskee ovilevyyn. kertoo energiatasot.

11 ULKO-OVIEN 11/11 Vapaaehtoinen testi: Lämpötilatesti Lämpötilatesti Menetelmä EN 1121:2000 EN Määritellään, kuinka ovi reagoi kun se on kahden eri lämpötilan välissä, esimerkiksi ulko-ovi. Ovi asennetaan kahden huoneen väliin ja huoneisiin luodaan toisistaan poikkeavat lämpötilat. Mitataan oven yleistä ja paikallista tasaisuutta. Ilmasto 2 (ovilevyn 2. puoli) a b c d Ilmasto 1 (ovilevyn 1. puoli) Ilman lämpötila: 23 ºC Suhteellinen kosteus: 30 % Ilman lämpötila 18 ºC Suhteellinen kosteus 50 % 13 ºC 65 % 3 ºC -15 ºC 85 & No muuttuja Luokka 0 (x) (in mm) Luokka 1 (x) (in mm) Luokka 2 (x) (in mm) Luokka 3 (x) (in mm) Kierous, T Ei 8,0 4,0 2,0 Kaarevuus, B Ei 8,0 4,0 2,0 Koveruus, C Ei 4,0 2,0 1,0 Paikallinen tasaisuus Ovien, jotka toimitetaan ilman karmeja, ja ovisetin osana toimitettavien ovien on täytettävä EN 1530:n vaatimukset. x: -ilmasto määritelty EN 1121:ssä T: Lopullinen kierous B: Lopullinen kaarevuus C: Lopullinen koveruus
