Asennusohje. Cembrit Cover, Solid,Transparent ja Patina

Koko: px
Aloita esitys sivulta:

Download "Asennusohje. Cembrit Cover, Solid,Transparent ja Patina"

Transkriptio

1 2017 Asennusohje Cembrit Cover, Solid,Transparent ja Patina Sisällysluettelo Tuotteen kuvaus 2 Tuotetietolehti 5 Tarvikkeet 6 Asennus puurankaan 8 Asennus alumiinirankaan 15 Asennus teräsrankaan 22 Vuorilaudat 29 Varastointi ja käsittely 33 Hoito 36

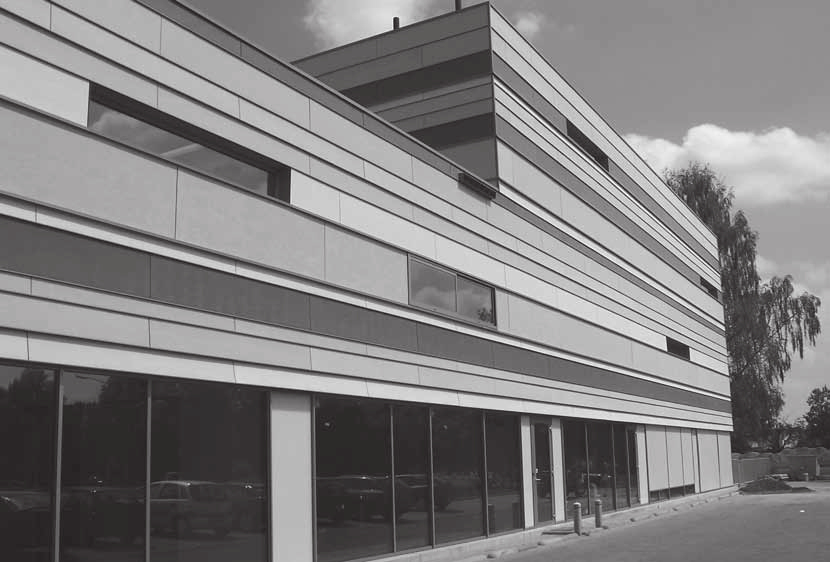

2 Tuotteen kuvaus Tuotteen kuvaus Cembrit-kuitusementtilevy on ympäristöystävällisistä luonnon raaka-aineista valmistettu nykyaikainen rakennusmateriaali. Tämän uuden teknologian on kehittänyt Cembrit, jolla on yli 80 vuoden kokemus kuitusementin valmistamisesta. Laaja kokemuksemme takaa kestävän tuotteen, jossa yhdistyvät kaikki kuitusementin edut. Sertifioitua laatua: Cembritin tuoteselosteet ja -luokitukset ovat standardien EN 12467:2004 ja :2002 mukaiset. Julkisivulevyjä voidaan käyttää kaikissa itsetuulettuvissa, kevyissä julkisivurakenteissa. Levyn ominaisuuksia ovat palamattomuus, ääneneristävyys, lämmöneristävyys ja suuri iskunkestävyys, joiden ansiosta se on ideaalinen julkisivumateriaali. Cembritin kuitusementtilevyt on valmistettu portlandsementin, mineraalitäyteaineiden sekä selluloosa- ja muovikuitujen yhdistelmästä. Julkisivulevyt on valmistettu ISO 9001:2008 -laatujärjestelmän mukaisesti ympäristöseloste EPD-CEM E standardin ISO mukaisesti täyttävät rakennustuoteasetuksessa (EU) N:o 305/2011 annetut määräykset täyttävät CE-suoritustasoilmoituksen vaatimukset. 2

3 Tuulettuva julkisivu, periaate 2 Lämmöneristys 4 EPDM-saumanauha (vain puiseen alusrakenteeseen) 6 Alumiininen runkorakenne 7 Niitti tai ruuvi Pinnan ulkonäkö ja värit Koska levyt on valmistettu luonnonmateriaaleista yksittäisissä levyissä ja levyjen välillä saattaa olla eroja ulkonäössä. Tällä ei ole kuitenkaan mitään huonoja vaikutuksia levyjen kestävyyteen. Erojen minimoimiseksi on suositeltavaa ottaa samaan julkisivuun tulevat levyt samasta erästä, koska tuote-erien välillä saattaa olla pieniä vaihteluita. Värit muuttuvat ajan kuluessa johtuen UVvalon ja yleensäkin ympäristön vaikutuksesta. Cembritin levyt säilyttävät kuitenkin värinsä ja kiiltotasonsa erittäin pitkään. EU-standardin EN (värinkestävyystesti, Osa A02, harmaa väriskaala, värien muuttumisen tutkimista varten) mukaan 3000 tunnin QUV-testin jälkeen suurin osa Cembritin väreistä pysyy luokassa 4 5, mikä tarkoittaa käytännössä, että muutokset ovat hädin tuskin näkyviä. Suositeltuja käyttökohteita ovat: itsetuulettuvat julkisivut ullakot vuorilaudat ikkunaelementit räystäslistat ja katon reunat parvekkeet julkisivuelementit Itsetuulettuvat julkisivut Tuulettuva julkisivu on fyysinen rakennelma, joka osaltaan pienentää lämpötilan vaihteluita vuoden aikana. Auringonvalo heijastuu pois kesäaikana, ja kuiva eristys vähentää lämpöhukkaa talviaikana. Samaan aikaan rakennelma tuulettaa pois rakenteisiin tiivistyneen kosteuden. Levyt voidaan asentaa siten, että liitokset ovat vaakasuorassa avoimina, tiivistetty vaakalistoin tai levyt voidaan asentaa limittäin. Alustarakenne on kiinnitetty ulkoseinärakenteeseen, ja se siirtää julkisivulevyjen painon runkorakenteeseen. Luokitus Muutoksen luonne 5 Ei muutosta 4 Merkityksetön muutos värin syvyydessä. Vaivoin nähtävissä. 3 Värin syvyyden häviäminen. Nähtävissä 2 Lisääntyvä muutos 1 Suurempi muutos 3

4 Mitat 1250 mm 1192 mm 1250 mm 1192 mm 3050 / 3040 mm 3050 / 3040 mm 2500 mm 2500 mm Paksuus: Paksuus: Paksuus: Paksuus: 8 mm 8 mm 8 mm 8 mm Viimeistely Jos levyt sahataan mittaan paikan päällä, sahareunat tulee särmätä hiekkapaperilla. Särmäyksen jälkeen reunat pitää sulkea toimitukseen kuuluvalla Cembrit Universal Edge Sealer reunasuojalla. Katso ohjeet sivulta 38. 4

5 Dataleheti Cover, Solid, Transparent Patina Vakiokoko mm 1192 x 2500/ x 2500/3050 Mitat särmäyksen jälkeen Leveys mm Pituus mm 2500/ /3050 Paksuus mm 8,0 8,0 Fyysiset ominaisuudet Tiheys kuivana Kg/m Paino Kg/m 2 ~15,7 ~13,6 Mekaaniset ominaisuudet Kuiva E-moduuli GPa Taivutuslujuus (märkänä) MPa Lämpöominaisuudet Lämmönjohtavuus W/m C 0,5 0,4 Lämpölaajenemiskerroin mm/m C 0,01 0,010 Lämpötila-alue C Maks. 80 Maks. 150 Pakkasenkestävyys Sykliä >100 >100 Hygrotermiset ominaisuudet Kosteuseläminen (30 90 % suht. kosteus) mm/m 1,5 1,5 Vesihöyrynläpäisevyysominaisuudet Höyrynvastustuskerroin µ Toleranssit (lähdeviite EN 12467) Paksuus % ±10 ±0,5 Pituus mm ±3 ± ±2 Leveys mm ±2 ± ±1 Muut ominaisuudet Kategoria, luokka EN NT A4 I NT A4 I Paloluokka EN A2-s1, d0 A2-s1, d0 Cembrit täyttää soveltuvat rakennustuoteasetuksen (EU) N:o 305/2011 määräykset 5

6 Tarvikkeet Cembritin julkisivulevyjen kiinnitysruuvit on valmistettu ruostumattomasta teräksestä parhaimman korroosionkestävyyden aikaansaamiseksi. Puisiin alusrakenteisiin käytetään kupukantaisia 4,9 x 38 siipiruuveja poraavalla kärjellä, jolloin esiporausta ei tarvita. Lisäksi ruuvissa on mukana tiivisterengas, joka keskittää ruuvin ja estää veden pääsyn ruuvin reikään. Alumiinisiin alusrakenteisiin käytetään yleensä niittejä. Cembritin 4,0 x 20/K14 niiteissä on alumiininen kanta ja vetokara ruostumatonta terästä. Kiinnityspisteissä käytetään holkkia levyn liikkumisen estämiseksi. Esikoisporanterä julkisivulevyjen esiporaukseen, esim. Irwin TCT (8-9 mm). Kosteus- ja lämpötilavaihteluiden vaikutuksesta tapahtuvan vapaan liikkeen sallimiseksi asennuksessa tulee käyttää niittaustyökalun kärkikappaletta varmistamaan pieni väli levyn ja niitin kannan välissä. Teräksisiin alusrakenteisiin profiililla 1,2 käytetään Cembritin ruostumattomia itseporautuvia ja -kierteittäviä 4,8 x 29ruuveja, joiden porauskyky on 1,2 1,5 mm. Vaihtoehtoisesti voidaan käyttää Cembritin ruostumattomia 4,8 x 19 K14 -teräsniittejä. Kaikkia ruuveja toimitetaan sellaisenaan tai julkisivulevyjen värisiksi jauhemaalattuina. Toimitukseen kuuluu käyttövalmis ruuvauspää. Yllä mainitun vapaan liikkeen varmistamiseksi on erittäin tärkeää, että alumiinisen alustarakenteen ja Cembrit-levyjen porausreiät ovat kohdakkain Tämä varmistetaan käyttämällä keskittämistyökalua: 4 4 Alumiinilistat saumoihin ja ulkonurkkiin on saatavilla tilauksesta. Cembrit EPDM -saumanauha (3 x 90 mm ja 3 x 30 mm) tulee aina kiinnittää mekaanisella kiinnityksellä Cembritlevyjen alle. Cembrit-levyt voidaan kiinnittää liimaamalla ne höylätystä kyllästepuusta tai alumiinista tehtyyn alustarakenteeseen. 4,9 mm:n HSS-poranterä alumiiniprofiileihin niittejä varten (4,0 x 20 K14). 4,9 mm:n HSS-poranterä teräsprofiileihin niittejä varten (4,8 x 19 K14). Huom! Liiman toimittajan suosituksia pitää noudattaa tätä asennustapaa käytettäessä. Kysy lisätietoja Cembritin paikalliselta edustajalta. 6

7 Alusrakenteet ja kannattimet Alusrakenteen perustyypit Puinen alustarakenne Metallinen alustarakenne Yhdistelmäalustarakenne Alumiininen alustarakenne Teräksinen alustarakenne Tärkeää! Cembritillä tehty pintaverhous tulee aina toteuttaa tuuletettuna julkisivuna, jossa on 25 mm:n väli pintaverhouksen ja takavuorauksen (tuulensuojalevyn) välissä. BY 64 tuulettuvat julkisivut 2016 mukainen suositus 30mm.Erityistilanteissa (esim. korkeissa tornitaloissa) paikalliset määräykset saattavat kuitenkin edellyttää suurempaa tuuletusrakoa. Sisään- ja ulostulokanavien poikkipinnan tulee olla vähintään 200 cm 2 /m. Alusrakenteen pystyrankojen jako k400 -k600mm riippuen tuulikuormasta. Makaimi levykoko 1250 x 2500/3050 Tuulikuorma Max* rankajako Max kiinnitysetäisyys kn/m2 k mm h, gm 0, , , , , , , , , , , , , , , Julkisissa rakennuksissa törmäyskuormien, ilkivallan yms. iskujen aiheuttamien vaurioiden minimoimiseksi suosittelemme maantasokerroksen levytyksen alle tiuhennettua rankajakoa (esim. k200 -k300) tarvittaessa kolmen metrin korkeuteen asti. *Törmäyskuormat 7

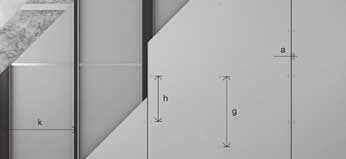

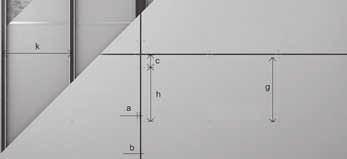

8 Ruuvikiinnitys puurankaan Kiinnityksen yksityiskohdat Levyt pystysuoraan Asennus puiseen pystyrankaa Maksimilevykoko 8 x 1250 x 2500/3050 mm Kiinnitysreiät: Ø8 Levyt vaakasuoraan Asennus puiseen pystyrankaan Maksimilevykoko 8 x 1250 x 2500/3050 mm Kiinnitysreiät: Ø8 Maks. rankajako Maks. kiinnitysetäisyys Reunaetäisyys Kulmaetäisyys Maks. rankajako Maks. kiinnitysetäisyys Reunaetäisyys Kulmaetäisyys k mm h, g mm a mm c mm k mm h, g mm a mm c mm ** ** * ** ** * *Ylitys esim. ikkunat tai perustukset maks. 200 mm **Riippuen tuulikuormasta. Kysy Cembritiltä lisätietoja. Näkymä edestä, levyt pystysuoraan Asentaja on vastuussa todellisia vaikuttavia kuormia kestävän höylätyn ja vahvan alustarakenteen järjestämisestä ja tämän ohjekirjan kiinnitysetäisyyksien noudattamisesta. *Ylitys esim. ikkunat tai perustukset maks. 200 mm **Riippuen tuulikuormasta. Kysy Cembritiltä lisätietoja. Näkymä edestä, levyt vaakasuoraan Julkisivulevyt asennetaan tavallisesti pystysuorasti pystysuoraan alustarakenteeseen. Levyt voidaan kuitenkin asentaa myös vaakasuorasti. Asennusohjeet ovat samanlaiset, mikä tarkoittaa, että reunaetäisyydet, kulmaetäisyydet jne. ovat alustarakenteen mukaiset. 8

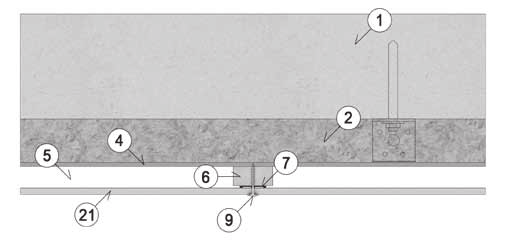

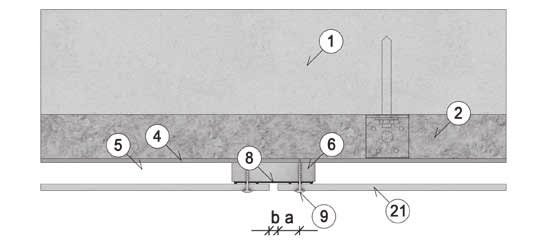

9 Ruuvikiinnitys puurankaan Kiinnityksen yksityiskohdat, ruuvikiinnitys puurankaan Pystysuora liitos, poikkileikkaus vaakasuoraan 2 Lämmöneristys 4 Tuulensuoja 6 Välipuu min. 25 x 125 mm 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x 38 a Reunaetäisyys min. 30 mm b Levysauma 8 mm Keskikannatin, poikkileikkaus vaakasuoraan 13 Kantava seinä 3 2 Lämmöneristys 3 4 Tuulensuoja Välipuu min. 25 x 62 mm 7 EPDM-saumanauha 30 mm 9 Julkisivuruuvi 4,9 x 38 mm 9

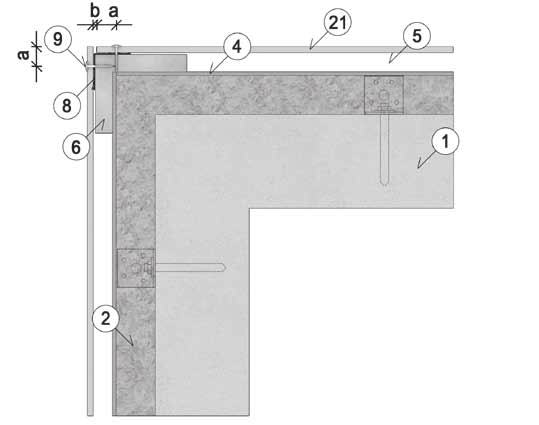

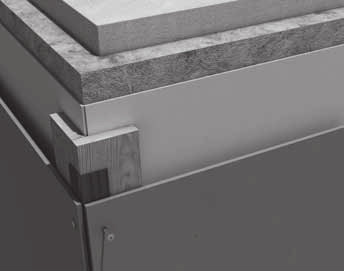

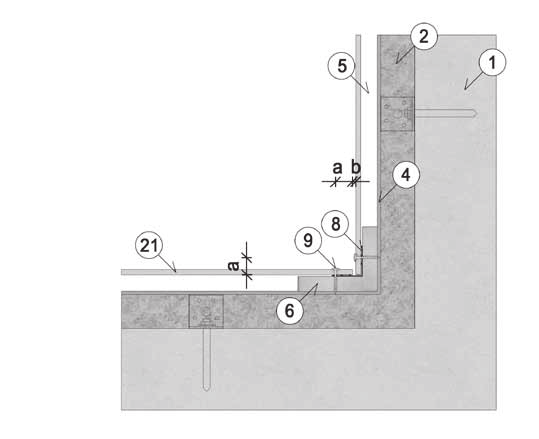

10 Ruuvikiinnitys puurankaan Ulkonurkka, poikkileikkaus vaakasuoraan 2 Lämmöneristys 4 Tuulensuoja 6 Välipuu min. 25 x 125 mm 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x 38 a Reunaetäisyys min. 30 mm b Levysauma 8 mm Sisänurkka, poikkileikkaus vaakasuoraan 2 Lämmöneristys 4 Tuulensuoja 6 Välipuu min. 25 x 125 mm 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x 38 mm a Reunaetäisyys min. 30 mm b Levysauma 8 mm 10

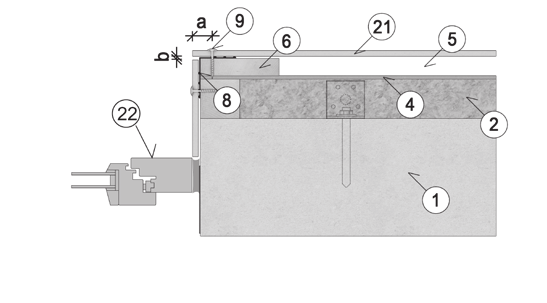

11 Ikkuna, poikkileikkaus vaakasuoraan (Ikkunan upotus enintään 200 mm ilman tuuletusta) 2 Lämmöneristys 4 Tuulensuoja 6 Välipuu min. 25 x 125 mm 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x 38 mm 22 Ikkuna a Reunaetäisyys min. 30 mm b Levysauma 8 mm 11

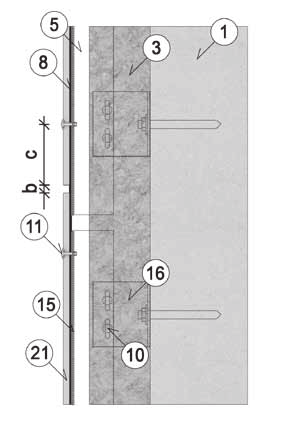

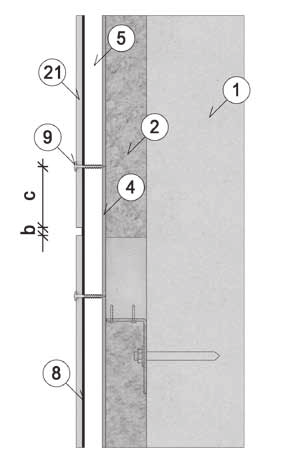

12 Ruuvikiinnitys puurankaan Vaakasuora liitos, poikkileikkaus pystysuoraan 2 Lämmöneristys 4 Tuulensuoja 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x 38 mm b Levysauma 8 mm c Kulmaetäisyys mm Perustus, poikkileikkaus pystysuoraan 2 Lämmöneristys 4 Tuulensuoja 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x Perusta 23 Hyönteisverkko c Kulmaetäisyys mm d Tuuletusaukko sisään min. 200 cm 2 /m f Ylitys n. 30 mm 12

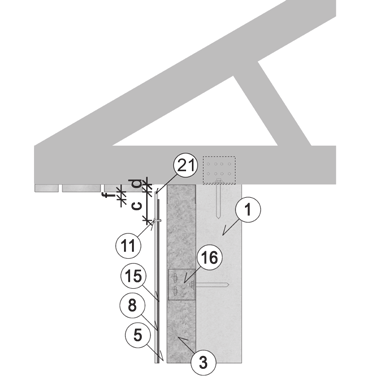

13 Ruuvikiinnitys puurankaan Katon reuna, poikkileikkaus pystysuoraan 2 Lämmöneristys 4 Tuulensuoja 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x 38 mm c Kulmaetäisyys mm d Tuuletusaukko ulos min. 200 cm 2 /m f Ylitys n. 30 mm Ikkunalauta, poikkileikkaus pystysuoraan 2 Lämmöneristys 4 Tuulensuoja 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x Ikkunalauta 22 Ikkuna c Kulmaetäisyys mm d Tuuletusaukko ulos min. 200 cm 2 /m f Ylitys n. 30 mm 13

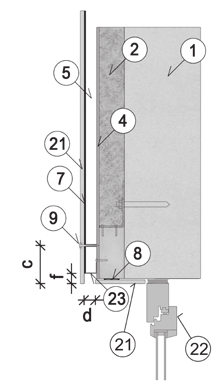

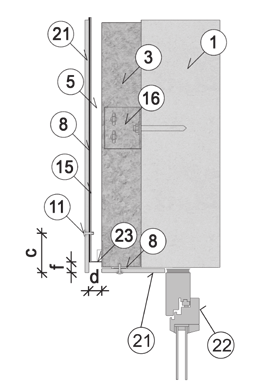

14 Ruuvikiinnitys puurankaan Ikkunan yläreuna, poikkileikkaus pystysuoraan (Ikkunan upotus enintään 200 mm ilman tuuletusta) 1 3 Kantava seinä Tuulensuoja Ilmarako vähintään 25 mm 7 EPDM-saumanauha 90 mm 9 Julkisivuruuvi 4,9 x Ikkuna 23 Hyönteisverkko c Kulmaetäisyys mm d Tuuletusaukko sisään min. 200 cm 2 /m f Ylitys n. 30 mm Sisänurkka Ulkonurkka Alakatto Levyt voidaan asentaa myös alakattorakenteeksi. Asennusperiaate on sama kuin pystysuora-asennuksessa. Ruuvien etäisyys reunasta on 25 mm. Kulmaetäisyys on 100 mm. Maks. rankaväli ja kiinnikeväli 400 mm. 100 mm 25 mm 400 mm 14

15 Niittikiinnitys alumiinirankaan Näkymä edestä Alakatto 100 mm 30 mm 400 mm Oikeanlaisen ja turvallisen alumiinisen alustarakenteen aikaansaamiseksi tulee kysyä neuvoa järjestelmän toimittajalta. On kuitenkin muutamia sääntöjä, jotka kannattaa ottaa huomioon julkisivulevyjen toimivuutta ajatellen: Alumiiniprofiilien maksimipituus on 3000 mm (yksi kerros). Alumiiniprofiilit tulee kiinnittää yhdestä kiinteästä pisteestä keskeltä tai ylhäältä ja muista kohdin liukuvista pisteistä. Alumiiniprofiilien kaikki liitokset tulee kohdistaa samaan linjaan, jotta julkisivulevyjen liitokset voivat myötäillä niitä. Levy ei saa koskaan mennä alumiiniprofiilin liitoksen päälle, eikä sitä saa kiinnittää liitoksen yli kahteen eri alumiiniprofiiliin. Julkisivulevyt tulee kiinnittää kiintopisteistä levyn keskeltä. Muut kiinnitykset ovat liukuvia pisteitä. Jos keskikannatinprofiileja on kaksi, on sallittua käyttää kahta kiinnityspistettä samassa vaakatasossa. Julkisivuun tulee asentaa 12 m:n välein kaksinkertainen runkorakenne laajenemisliitoksen luomiseksi. Tärkeää! Niiteillä asennettaessa aloitetaan kiintopisteistä, sitten jatketaan yläpuolella oleviin liukuviin pisteisiin ja lopuksi liukuviin pisteisiin alapuolella. Kiinnityksen yksityiskohdat Levyt pystysuoraan Asennus niiteillä alumiiniseen pystyrankaan Maksimilevykoko 8 x 1250 x 2500/3050 mm Kiinnitysreiät: Ø9 Maks. rankajako Reunaetäisyys Maks. kiinnitysetäisyys Kulmaetäisyys k mm h, g mm a mm c mm ** ** * * Ylitys esim. ikkunat tai perustukset maks. 200 mm **Riippuen tuulikuormasta. Kysy Cembritiltä lisätietoja. Kiinteä piste Liukuva piste 15

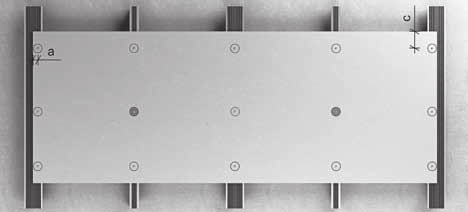

16 Niittikiinnitys alumiinirankaan Levyt vaakasuoraan Julkisivulevyt voidaan asentaa vaakasuorasti pystysuoraan alustarakenteeseen. Metallirankaan asennettaessa reunaetäisyys a on 40 mm ja kulmaetäisyys c on 100 mm. Kiinteä piste Liukuva piste Levyt vaakasuoraan Asennus niiteillä alumiiniseen pystyrankaan Maksimilevykoko 8 x 1250 x 2500/3050 mm Kiinnitysreiät: Ø9 Maks. rankajako Maks. kiinnitysetäisyys Reunaetäisyys Kulmaetäisyys k mm h, g mm a mm c mm ** ** * *Ylitys esim. ikkunat tai perustukset maks. 200 mm **Riippuen tuulikuormasta. Kysy Cembritiltä lisätietoja. 16

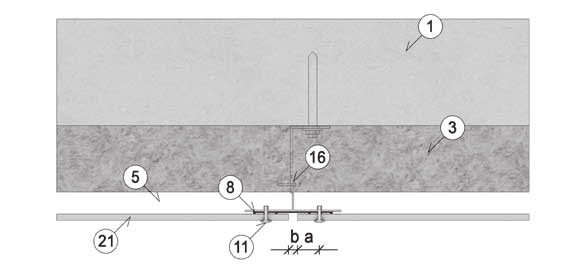

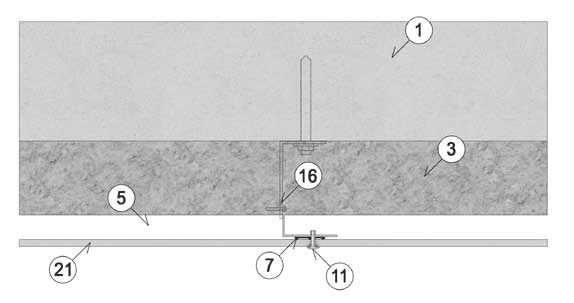

17 Niittikiinnitys alumiinirankaan Pystysuora liitos, poikkileikkaus vaakasuoraan 8 EPDM-saumanauha 90 mm (valinnainen 11 Niitti 4,0 x 20 K14 16 Alumiininen runkorakenne a b Reunaetäisyys min. 30/40mm Levysauma 8 mm Keskikannatin, poikkileikkaus vaakasuoraan 7 EPDM-saumanauha 30 mm (valinnainen) 11 Niitti 4,0 x 20 K14 16 Alumiininen runkorakenne 17

18 Niittikiinnitys alumiinirankaan Ulkonurkka, poikkileikkaus vaakasuoraan 7 EPDM-saumanauha 30 mm (valinnainen) 8 EPDM-saumanauha 90 mm (valinnainen) 11 Niitti 4,0 x 20 K14 16 Alumiininen runkorakenne 17 Alumiinikulma 60 x 60 x 2 mm a Reunaetäisyys min. 30/40 mm b Levysauma 8 mm e Etäisyys seinäkiinnikkeeseen maks. 200 mm Sisänurkka, poikkileikkaus vaakasuoraan 7 EPDM-saumanauha 30 mm (valinnainen) 8 EPDM-saumanauha 90 mm (valinnainen) 11 Niitti 4,0 x 20 K14 16 Alumiininen runkorakenne 17 Alumiinikulma 60 x 60 x 2 mm a Reunaetäisyys min. 30/40 mm b Levysauma 8 mm 18

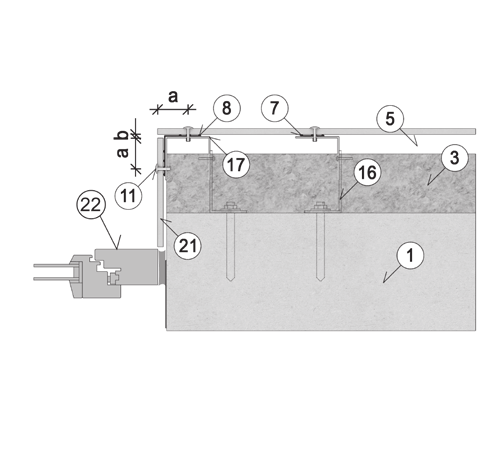

19 Niittikiinnitys alumiinirankaan Ikkuna, poikkileikkaus vaakasuoraan (Ikkunan upotus enintään 200 mm ilman tuuletusta) 7 EPDM-saumanauha 30 mm (valinnainen) 8 EPDM-saumanauha 90 mm (valinnainen) 11 Niitti 4,0 x 20 K14 16 Alumiininen runkorakenne 17 Alumiinikulma 60 x 60 x 2 mm 22 Ikkuna a Reunaetäisyys min. 30/40 mm b Levysauma 8 mm Vaakasuora liitos, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 10 Kiinnityspisteen profiili/kiinnike 11 Niitti 4,0 x 20 K14 15 Alumiiniprofiili 16 Alumiininen runkorakenne b Levysauma 8 mm c Kulmaetäisyys min. 100 mm Huom! Levyjä ei saa koskaan kiinnittää kahteen eri profiiliin. 19

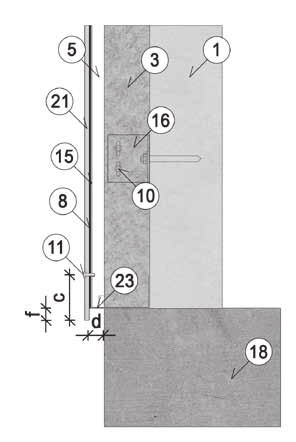

20 Niittikiinnitys alumiinirankaan Perustus, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 10 Kiinnityspisteen profiili/kiinnike 11 Niitti 4,0 x 20 K14 15 Alumiiniprofiili 16 Alumiininen runkorakenne 18 Perusta 23 Hyönteisverkko c Kulmaetäisyys mm d Tuuletusaukko sisään min. 200 cm 2 /m f Ylitys n. 30 mm Katon reuna, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 11 Niitti 4,0 x 20 K14 15 Alumiiniprofiili 16 Alumiininen runkorakenne c Kulmaetäisyys mm d Tuuletusaukko ulos min. 200 cm 2 /m f Ylitys n. 30 mm 20

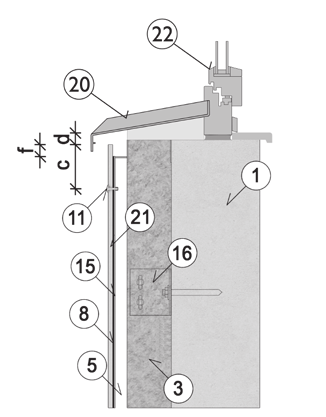

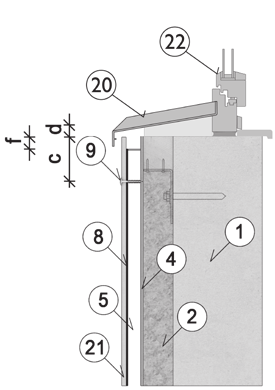

21 Niittikiinnitys alumiinirankaan Ikkunalauta, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 11 Niitti 4,0 x 20 K14 15 Alumiiniprofiili 16 Alumiininen runkorakenne 20 Ikkunalauta 22 Ikkuna c Kulmaetäisyys mm d Tuuletusaukko ulos min. 200 cm 2 /m f Ylitys n. 30 mm Ikkunan yläreuna, poikkileikkaus pystysuoraan (Ikkunan upotus enintään 200 mm ilman tuuletusta) 8 EPDM-saumanauha 90 mm (valinnainen) 11 Niitti 4,0 x 20 K14 15 Alumiiniprofiili 16 Alumiininen runkorakenne 22 Ikkuna 23 Hyönteisverkko c Kulmaetäisyys mm d Tuuletusaukko sisään min. 200 cm 2 /m f Ylitys n. 30 mm 21

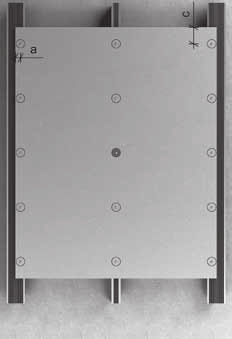

22 Ruuvi- ja niittikiinnitys teräsrankaan Oikeanlaisen ja turvallisen teräksisen alustarakenteen aikaansaamiseksi tulee kysyä neuvoa järjestelmän toimittajalta. On kuitenkin muutamia sääntöjä, jotka kannattaa ottaa huomioon julkisivulevyjen toimivuutta ajatellen: Teräsprofiilien maksimipituus on 3000 mm (yksi kerros). Teräsprofiilit tulee kiinnittää yhdestä kiinteästä pisteestä keskeltä tai ylhäältä ja muista kohdin liukuvista pisteistä. Teräsprofiilien kaikki liitokset tulee kohdistaa samaan linjaan, jotta julkisivulevyjen liitokset voivat myötäillä niitä. Levy ei saa koskaan mennä teräsprofiilin liitoksen päälle. Levy ei saa koskaan mennä teräsprofiilin liitoksen päälle, eikä sitä saa kiinnittää liitoksen yli kahteen eri teräsprofiiliin. Julkisivulevyt tulee kiinnittää kiintopisteistä levyn keskeltä. Muut kiinnitykset ovat liukuvia pisteitä. Jos keskikannatinprofiileja on kaksi, on sallittua käyttää kahta kiinnityspistettä samassa vaakatasossa. Julkisivuun tulee asentaa 12 m:n välein kaksinkertainen runkorakenne laajenemisliitoksen luomiseksi. Tärkeää! Kiinnikkeiden laittaminen aloitetaan kiinteistä pisteistä, sitten jatketaan yläpuolella oleviin liukuviin pisteisiin ja lopuksi liukuviin pisteisiin alapuolella. (Seuraavissa kuvissa on esitetty asennus ruuveja käyttäen yksityiskohdat ovat samat myös niittejä käytettäessä) Alakatto 100 mm 30 mm 400 mm Kiinnityksen yksityiskohdat Levyt pystysuoraan Asennus teräksiseen pystyrankaan Maksimilevykoko 8 x 1250 x 2500/3050 mm Kiinnitysreiät: Ø8 Maks. rankajako Maks. kiinnitysetäisyys Reunaetäisyys Kulmaetäisyys k mm h, g mm a mm c mm ** ** * *Ylitys esim. ikkunat tai perustukset maks. 200 mm **Riippuen tuulikuormasta. Kysy Cembritiltä lisätietoja. Kiinteä piste Liukuva piste 22

23 Ruuvi- ja niittikiinnitys teräsrankaan Levyt vaakasuoraan Julkisivulevyt voidaan asentaa vaakasuorasti pystysuoraan alustarakenteeseen. Metallirankaan asennettaessa reunaetäisyyden a pitää olla 40 mm ja kulmaetäisyyden c 100 mm. Kiinteä piste Liukuva piste Levyt vaakasuoraan Asennus teräksiseen pystyrankaan Maksimilevykoko 8 x 1250 x 2500/3050 mm Kiinnitysreiät: Ø8 Maks. rankajako Maks. kiinnitysetäisyys Reunaetäisyys Kulmaetäisyys k mm h, g mm a mm c mm ** ** * *Ylitys esim. ikkunat tai perustukset maks. 200 mm **Riippuen tuulikuormasta. Kysy Cembritiltä lisätietoja. 23

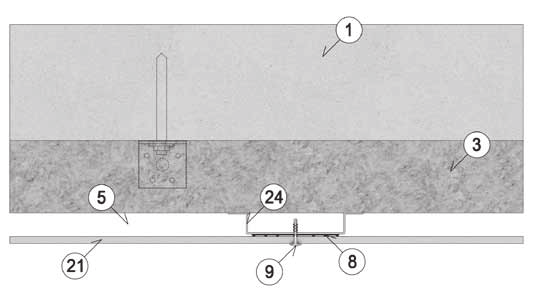

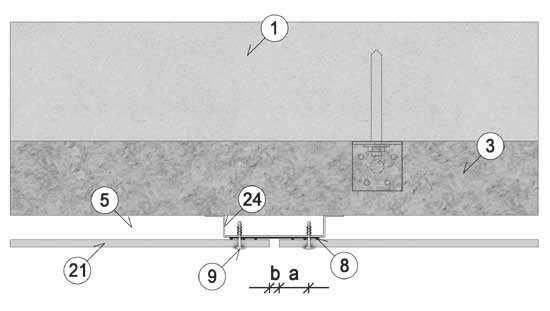

24 Ruuvi- ja niittikiinnitys teräsrankaan Pystysuora liitos, poikkileikkaus vaakasuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29 mm 24 Teräsprofiili a Reunaetäisyys min. 30/40 mm b Levysauma 8 mm Keskikannatin, poikkileikkaus vaakasuoraan 8 EPDM-saumanauha 30 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29mm 24 Teräsprofiili 24

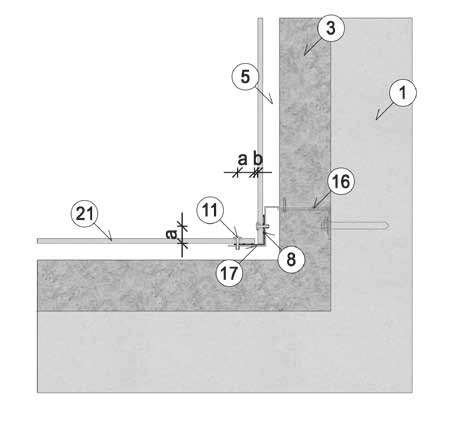

25 Ruuvi- ja niittikiinnitys teräsrankaan Ulkonurkka, poikkileikkaus vaakasuoraan EPDM-saumanauha 30 mm (valinnainen) 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29mm 24 Teräsprofiili a Reunaetäisyys min. 30/40 mm b Levysauma 8 mm Sisänurkka, poikkileikkaus vaakasuoraan 7 EPDM-saumanauha 30 mm (valinnainen) 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29mm 24 Teräsprofiili a 3 Reunaetäisyys min. 30/40 mm b 3 Levysauma 8 mm 25

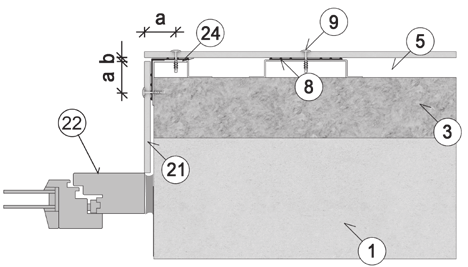

26 Ruuvi- ja niittikiinnitys teräsrankaan Ikkuna, poikkileikkaus vaakasuoraan (Ikkunan upotus enintään 200 mm ilman tuuletusta) 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29mm 22 Ikkuna 24 Teräsprofiili a Reunaetäisyys min. 30/40 mm b Levysauma 8 mm Vaakasuora liitos, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29 mm 24 Teräsprofiili b Levysauma 8 mm c Kulmaetäisyys min. 100 mm 26

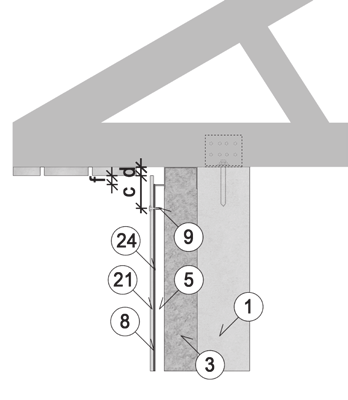

27 Ruuvi- ja niittikiinnitys teräsrankaan Perustus, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29 mm 18 Perusta 23 Hyönteisverkko 24 Teräsprofiili c 3 Kulmaetäisyys mm d 3 Tuuletusaukko sisään min. 200 cm 2 /m f Ylitys n. 30 mm Katon reuna, poikkileikkaus pysty suoraan 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29 mm 24 Teräsprofiili c Kulmaetäisyys mm d Tuuletusaukko ulos min. 200 cm 2 /m f Ylitys n. 30 mm 27

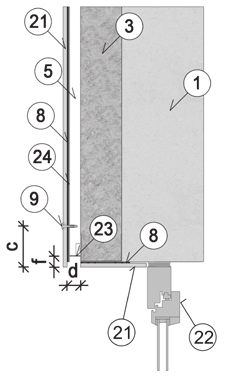

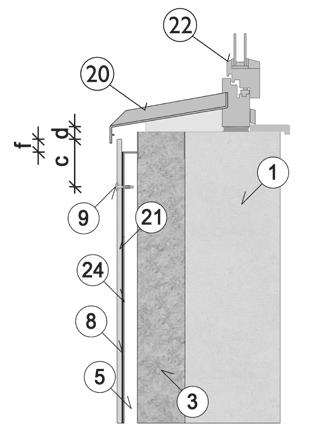

28 Ruuvi- ja niittikiinnitys teräsrankaan Ikkunalauta, poikkileikkaus pystysuoraan 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29 mm 20 Ikkunalauta 22 Ikkuna 24Teräsprofiili c 3 Kulmaetäisyys mm d 3 Tuuletusaukko ulos min. 200 cm 2 /m f Ylitys n. 30 mm Ikkunan yläreuna, poikkileikkaus pystysuoraan (Ikkunan upotus enintään 200 mm ilman tuuletusta) 8 EPDM-saumanauha 90 mm (valinnainen) 9 Julkisivuruuvi 4,8 x 29 mm 22 Ikkuna 23 Hyönteisverkko 24 Teräsprofiili c Kulmaetäisyys mm d Tuuletusaukko sisään min. 200 cm 2 /m f Ylitys n. 30 mm 28

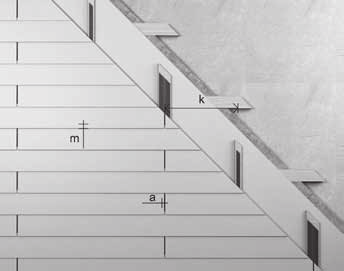

29 Vuorilaudat Vuorilautoja käytetään tavallisesti vinokattojen pystyikkunoissa, katonräystäissä, rakennuksen päätykolmioissa, autokatoksissa jne. Ne voidaan kiinnittää sekä pysty- että vaakasuoraan alustarakenteeseen. Kiinnitys voidaan tehdä näkyvästi tai näkymättömästi. Vuorilaudat voidaan sahata oikeanmittaisiksi paikan päällä tai ne voidaan tilata oikeanmittaisina Cembritiltä. Huom! Alla oleva taulukko sisältää yhdeltä puolelta kiinnitettävät, enintään 300 mm:n levyiset vuorilaudat. Leveämmät laudat tulee kiinnittää molemmilta puolilta sivulla 9 olevassa taulukossa annettujen kiinnitysohjeiden mukaisesti. Tätä kiinnitystapaa käytettäessä levyn maksimipituus on 2500 mm. Kiinnityksen yksityiskohdat, pystysuora alusta Levyn paksuus, mm Suurin kannatinväli Vähimmäisreunaetäisyydet Porausreiät levyissä k mm a mm m mm Ruuvit puuhun ja teräkseen Pop-niitit alumiiniin ja teräkseen puuhun 30 alumiiniin ja teräkseen 40 Ø8 puuhun Ø8 teräkseen Ø9 Näkymä edestä Pystysuora alusta näkyvä kiinnitys Pystysuora alusta näkymätön kiinnitys 29

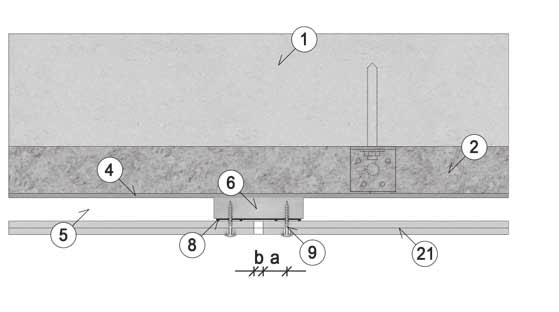

30 Vuorilaudat Pystysuora liitos, poikkileikkaus vaakasuoraan 2 Lämmöneristys 4 Tuulensuoja 6 Välipuu min. 25 x 125 mm, höylätty 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi a Reunaetäisyys min. 25 mm b Levysauma 8 mm Näkymätön kiinnitys, poikkileikkaus pystysuoraan 2 Lämmöneristys 4 Tuulensuoja 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi m Reunaetäisyys min. 40 mm 30

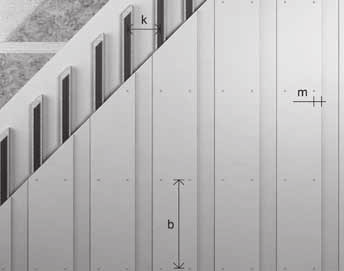

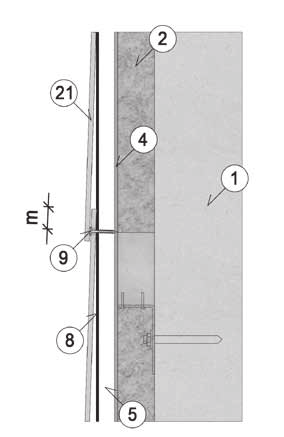

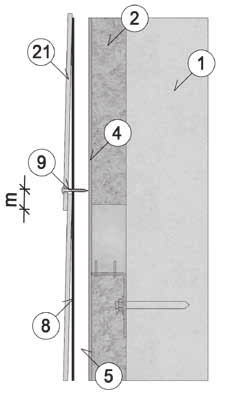

31 Vuorilaudat Näkyvä kiinnitys, poikkileikkaus pystysuoraan 2 Lämmöneristys 4 Tuulensuoja 8 EPDM-saumanauha 90 mm 9 Julkisivuruuvi m Reunaetäisyys min. 40 mm 1:2-kiinnitys (kaksinkertainen verhous) Kiinnityksen yksityiskohdat, puu paksuus, mm Suurin kannatinväli Suurin kiinnitysväli 8 kerrosta Suurin kiinnitysväli >8 kerrosta Vähimmäisreunaetäisyydet Porausreiät levyissä k mm b mm b mm a mm m mm c mm Ruuvit puuhun Pop-niitit alumiiniin Ruuvit teräkseen Ø8 Ø9 Ø8 Näkymä edestä 1:2-kiinnitys (kaksinkertainen verhous) 31

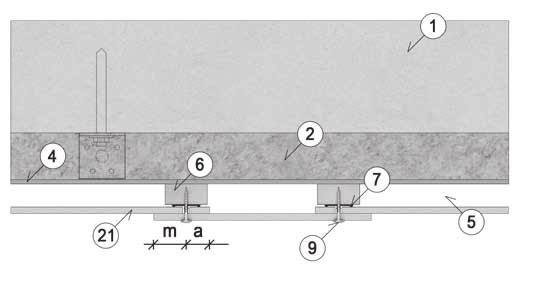

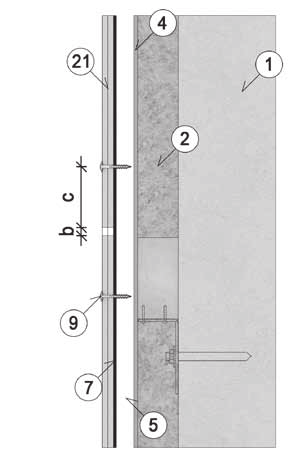

32 Vuorilaudat Poikkileikkaus vaakasuoraan, 1:2-kiinnitys 2 Lämmöneristys 4 Tuulensuoja 6 Välipuu min. 25 x 62 mm, höylätty 7 EPDM-saumanauha 30 mm 9 Julkisivuruuvi a Reunaetäisyys min. 25 mm m Reunaetäisyys min. 40 mm Poikkileikkaus pystysuoraan, 1:2-kiinnitys 2 Lämmöneristys 4 Tuulensuoja 7 EPDM-saumanauha 30 mm 9 Julkisivuruuvi b Levysauma 8 mm c Kulmaetäisyys min. 100 mm 32

33 Varastointi ja käsittely Varastointi ja käsittely Cembritin tuotteet toimitetaan muoviseen suojamuoviin pakattuina. Ehjä suojamuovi suojaa tehokkaasti sääolosuhteilta kuljetuksen aikana. Kuljetus ja varastointi Cembrit-levyt on syytä suojata sateelta ja kosteudelta katoksen alle siten, että lavan alla on aina tasainen ja kuiva alusta. Aluspuita käytettäessä niiden väli saa olla enintään 500 mm. Lavoja saa pinota päällekkäin enintään 5 kappaletta. Huom! Jos varastointi kestää yli 2 3 viikkoa, lavat on säilytettävä kuivassa ja ilmastoidussa tilassa. Työmaalla Suojamuovi on tarkoitettu ainoastaan pölyltä suojaamiseen. Jos levyjä säilytetään työmaalla ulkona, suojamuovi pitää poistaa ja korvata pressulla siten, että ilma pääsee kiertämään levyjen ympärillä. Huom! Jos varastointi kestää yli 2 3 viikkoa, lavat on säilytettävä kuivassa ja ilmastoidussa tilassa. Tuotteiden nostaminen lavalta Levyt pitää nostaa lavalta. Niitä ei saa vetää alla olevan levyn yli. Vetäminen naarmuttaa ja vahingoittaa levyn pintaa. Suojaa levyt pressulla varastoinnin ajan. Työstö Turvallisuus Turvatoimet tulee ottaa huomioon samalla tavoin kuin muidenkin rakennusmateriaalien yhteydessä, ja paikallisia lakeja ja määräyksiä tulee noudattaa. Sahaamisesta ja poraamisesta syntyy pölyä, jolta tulee suojautua asianmukaisesti käyttämällä sopivia pölynpoistolaitteita. Kuitusementtilevyistä tuleva pöly on mineraalipölyä, ja pitkäkestoinen altistuminen sille voi aiheuttaa keuhkosairauksia. Välimuovit Maalattujen Cembrit-levyjen välissä on polyeteenivaahtomuovit, jotka suojaavat levyjen pintoja kulutuksen ja käsittelyn aikana. Polyeteeni on ympäristöystävällinen polymeeri, joka voidaan hävittää kaatopaikkajätteenä tai polttamalla. Sahaaminen Mittaan sahaaminen voidaan tehdä tavallisella hidas- tai nopeakäyntisellä käsi- tai pöytätyökalulla. Nopeakäyntisiä työkaluja käytettäessä tulee käyttää pölynimua. Kaikkia Cembritin levyjä voidaan sahata sirkkelillä tai kuviosahalla, jossa on timanttipintainen terä. Terävät särmät tehdään nopeakäyntisillä timanttiteräisillä työkaluilla. Sahalaidat tulee viistää hiekkapaperilla. Huom! Sahattaessa levyjä käsikoneilla levyjen takapuolen tulee olla ylöspäin. Käytettäessä paikallaan olevia sahoja levyt tulee sahata etupuoli ylöspäin (sahanterän tulee aina leikata levyä etupuolelta). Pyörösahan kehänopeuden tulee olla m/s ja sahaussyvyyden mm levyn alapuolella. Nopeasti käyvät sähkökoneet Pyörösahoilla levyn reunoista tulee tasaiset ja terävät, ja pöly on hienojakoista Terän nopeudesta johtuen pöly leviää laajalle alueelle. Siksi on tarpeen järjestää riittävä pölynimu, ja käyttäjän tulee tarvittaessa käyttää henkilönsuojaimia. Cembrit-sahanterien toimintaparametrit Sahanterä, Ø mm Paksuus, mm Reikäkoko, mm Ø160 2,4 mm 20 mm Kierrosluku Hitaasti käyvät sähkökoneet Hitaasti käyvät sähkökoneet synnyttävät tavallisesta karkeaa pölyä tai lastuja. Sahauslaatu riippuu käytettävästä koneesta. Pöytäsirkkelin toimintaparametrit Sahanterä, Ø mm Kierrosluku Aukot Aukot voidaan tehdä kuvio- tai reikäsahalla, jossa on kovametallinen, bimetallinen tai timanttipäällysteinen terä. Levyn murtumisen välttämiseksi sisänurkkaan on suositeltavaa porata vähintään 8 mm:n reikä ennen poraamista. Sahalaidat tulee viistää hiekkapaperilla. 33

34 Varastointi ja käsittely Poraaminen Reiät porataan etupuolelta kovametalliterällä kierrosnopeudella 1500 rpm (kierrosta minuutissa). Laita Cembrit-levyn alle aina alusta, esim. lastulevy, jotta porausrei istä tulisi siistit. Cembrit suosittelee kovametallikärkistä Irwin TCT -kierreterää (DIN 338), joka on saatavilla Cembritiltä koossa 8-9 mm. Irwin TCT -poranterä poraa materiaaleja 50 Rockwell C -kovuuteen saakka. Levyjen puhdistus sahaamisen ja poraamisen jälkeen Sahaamisesta ja poraamisesta syntyvä pöly on tärkeää poistaa välittömästi pois levyjen etu- ja takapinnalta pehmeällä harjalla/ pölyrievulla tai pölynimurilla, koska se saattaa muutoin vahingoittaa levyjä. Varmista ennen asennusta, että levyt on asianmukaisesti puhdistettu. Poista lika ja pöly pinnalta puhtaalla vedellä tai mietoa puhdistusainetta sisältävällä vedellä pehmeää sientä tai harjaa käyttäen. Pyyhi levyt sitten kostealla liinalla. Pinta voi työmaan olosuhteista riippuen olla tarpeen pestä asennuksen jälkeen. Tämä tehdään pehmeällä sienellä tai harjalla käyttämällä runsaasti puhdasta vettä tai mietoa puhdistusainetta sisältävää vettä ja pyyhkimällä levyt lopuksi kostealla liinalla. Kalsiumpohjaisten jäämien poisto Levyn pinnalla voi toisinaan näkyä kalsiumkarbonaattijäämiä. Niitä voi olla vaikea poistaa pelkällä vedellä tai jopa puhdistusaineita käyttäen, koska kalsiumkarbonaatti ei ole vesiliukoista. Kalsiumyhdisteiden hajottamiseen käytetään puhdistusaineena 10-prosenttista etikkahappoliuosta (CH3COOH). Huom! Noudata tarkoin käyttöturvallisuustiedotteessa esitettyjä varotoimia etikkahappoa käytettäessä. Siihen pätee R-lauseke R36/ R38: Ärsyttää silmiä, hengityselimiä ja ihoa. Käytä asianmukaista suojavaatetusta, nitriilisiä suojakäsineitä, suojalaseja ja hyväksyttyä hengityssuojainta (suodatin A, E tai A/E). Sekoita liuos ulkona. Ruiskuta 10-prosenttiseksi laimennettu etikkahappoliuos tasaisesti tahriintuneen levyn pinnalle. Anna vaikuttaa muutaman minuutin ajan. Älä anna liuoksen kuivua, vaan huuhtele se pois runsaalla puhtaalla vedellä. Toista käsittely tarvittaessa ja huuhtele lopuksi vedellä. Cutting 8 mm hole Marking Huom! Älä suorita etikkahappopuhdistusta suorassa auringonvalossa äläkä kuumille pinnoille. Pintamaaliin voi tällöin tulla pysyviä tahroja. Ympäristön puhdistus Varsinkin ikkunat ja muut lasipinnat, mutta myös muut vierustat, on pidettävä puhtaina julkisivulevyjen asennuksen aikana ja tarvittaessa suojattava muovikalvolla. Sementtiä sideaineena sisältävistä materiaaleista irtoava emäs (esim. betoniseinää sahattaessa tai porattaessa syntyvä pöly) vahingoittaa helposti lasia ja muita materiaaleja. Tämän vuoksi on huolehdittava säännöllisestä puhdistuksesta rakentamisen aikana ja sen jälkeen. Pintojen vauriot ja naarmut Vauriot ja naarmut vältetään, kun levyt nostetaan asennettaessa varovasti lavalta. Naarmuista voi jäädä maalikerrokseen valkeita raitoja, jotka tummuvat altistuessaan sateelle, sillä levy imee vettä naarmun läpi. Korjausmaalia ei ole saatavilla. Ainut tapa estää tummat raidat tai läikät on levittää naarmun päälle huolellisesti Cembrit Edge Sealer pinnoitetta ohuella siveltimellä. Tumma alue pienenee joka tapauksessa 6 12 kuukauden kuluessa levyn sementtimatriisin karbonatisoitumisreaktioiden vaikutuksesta. Märät reunat tai kosteat läikät ruuvireikien ympärillä Naarmujen käsittelyyn sovellettava periaate pätee myös sahareunoihin: Levitä niihin huolellisesti Cembrit Edge Sealer pinnoitetta Cembritin antamien ohjeiden mukaisesti. Ruuvien ja niittien porausreikiä ei voi sulkea pinnoitteella, mutta Cembrit-ruuvit ja -niitit on varustettu tiivistelevyillä. Oikein asennettuna tiivistelevyt estävän veden tunkeutumisen porausreikiin. Kosteuseläminen Koska levyt on valmistettu portlandsementistä, niiden väri muuttuu tummemmaksi levyjen altistuessa sateelle, mikäli levy imee sisäänsä kosteutta reikien, naarmujen tai puutteellisesti suljettujen reunojen läpi. Tämä kosteuseläminen on tunnusomaista kaikille sementtipohjaisille tuotteille, eikä se vaikuta levyn eheyteen tai pitkän aikavälin kestävyyteen. Alkuperäinen väri palautuu, kun levy kuivuu. Tummuminen näkyy voimakkaan sateen jälkeen asentamista seuraavien ensimmäisten kuukausien aikana. Se vähenee asteittain 6 12 kuukauden aikana, kun sementtipohjainen matriisi reagoi ilmakehän hiilidioksidin kanssa eli karbonoituu, jolloin veden tunkeutuminen vähenee. 34

35 Varastointi ja käsittely Reunojen viimeistely Cembrit Universal Edge Sealer -reunasuojalla Tuotteen tyyppi Liuotinpohjainen kirkas reunasuoja Cembrit kuitusementtilevyille (Cover, Solid jatransparent). Käyttö Kaikki Cembrit julkisivulevyjen maalaamattomat reunat pitää aina suojata Cembrit Universal Edge Sealer -reunasuojalla. Pinnan esikäsittely Reunat pitää käsitellä Cembrit Universal Edge Sealer -reunasuojalla heti sahaamisen jälkeen. Levyn tulee olla kuiva. Reunat tulee särmätä hienolla hiekkapaperilla ja puhdistaa huolellisesti pölystä ja roskista ennen reunasuojan levittämistä. Käyttöolosuhteet Levyn ja ulkoilman lämpötilan tulee olla C ja suhteellisen kosteuden < 85 % käsittelyn aikana. Käsittelylämpötilan pitää olla vähintään +5 C. Levittäminen 1. Ravista reunasuojapurkkia hyvin ennen levittimen täyttämistä reunasuojalla. Ravista myös täytettyä levitintä ennen käyttöä, jos se on jonkin aikaa käyttämättä. 2. Irrota suojus. 3. Aseta levitin vaakasuoran. 4. Käännä sieni levyn reunan suuntaan ja vedä se kahdesti reunaa pitkin kevyesti painaen. Huom! Huolehdi siitä, että reunasuoja ei pääse valumaan levyn etupuolelle. Ylimääräinen reunasuoja pitää pyyhkiä heti pois levyn etupuolelta kostealla liinalla. 5. Tarkista, että neste on levitetty reunan koko pinnalle. 6. Sulje levitin panemalla suojus takaisin paikalleen, jos keskeytät työn. 7. Vaihda sieni tarvittaessa. Levyjä voidaan käsitellä kahden minuutin kuluttua reunasuojan levittämisestä. Puhdistus Puhdistusvälineitä ei tarvita. Vahingossa syntynet roiskeet voidaan pyyhkiä pois mineraalitärpätillä. Varastointi Säilytä säiliöt tiukasti suljettuina ja auringonvalolta suojattuina. Säilytä kuivassa, viileässä ja hyvin ilmastoidussa paikassa. Älä säilytä syttymislähteiden lähellä. Tupakointi on kielletty. Avaamaton alkuperäinen pakkaus säilyy viileässä 6 kk. Voidaan varastoida C:n lämpötilassa. Hävittäminen Reunasuojan hävittämisessä on noudatettava paikallisia ja kansallisia määräyksiä. Katso lisätietoja käyttöturvallisuustiedotteesta. Varotoimet Katso lisätietoja käyttöturvallisuustiedotteesta. 35

36 Hoito Asennettujen levyjen hoito Vuosittainen tarkastus Tavallisesti Cembritin julkisivuverhoilu ei vaadi hoitoa sen kestävyyden, ominaisuuksien ja toiminnan ylläpitämiseksi. Ympäristötekijät saattavat kuitenkin vaikuttaa julkisivuverhoilun ulkonäköön. Siksi on suositeltavaa tarkistaa vuosittain pinta, tuuletusraot, liitokset ja kiinnitykset. Mahdollisten vaurioiden paikallistaminen ja korjaaminen varmistaa julkisivuverhoilun pitkän kestoajan. Luonnon vaikutukset Sää ja lähistön viherkasvit saattavat vaikuttaa julkisivuverhoilun ulkonäköön. Saasteilla ja pölyllä sekä puiden, pensaiden ja kukkien lehdillä on kaikilla oma vaikutuksensa julkisivuun. Cembritin julkisivutuotteet on valmistettu säänkestävistä raaka-aineista, jotka vähentävät levien, lahon tai kuivalahon esiintymistä. Pesu Cembrit-julkisivulevyt voidaan pestä kylmällä tai haalealla vedellä, johon voidaan tarvittaessa lisätä mietoa yleispesuainetta, joka ei sisällä liuottimia. Huuhtele runsaalla vedellä, kunnes julkisivu on täysin puhdas. Ennen varsinaisen pesun aloittamista on suositeltavaa varmistaa menetelmän tarkoituksenmukaisuus testaamalla sitä pienemmälle alueelle. Sammalet ja levät Sammal- ja leväkasvustot voidaan poistaa tavallisilla markkinoilla saatavilla olevilla puhdistusaineilla. Näitä ovat esimerkiksi hypokloriitti (NaOCl, tavaramerkki mm. Klorin), jolla ei ole pitkäaikaista vaikutusta, ja 2,5-prosenttinen bentsalkoniumkloridi (tavaramerkkejä mm. Rodalon, BC50, BC80, BAC50, BAC80), jolla on pitkäaikainen uutta kasvustoa ehkäisevä vaikutus. Kun julkisivu on kasteltu puhtaalla vedellä, puhdistusainetta levitetään sen toimittajan ohjeiden mukaan. Älä annan puhdistusaineen kuivua kokonaan. Huuhtele runsaalla puhtaalla vedellä. Yleistietoa Palvelu Henkilökuntamme auttaa ja opastaa mielellään kaikissa Cembrit-julkisivulevyihin liittyvissä kysymyksissä. Tarkista verkkosivuiltamme, että käytössäsi on ohjeiden uusin versio. Takuu Takuuehdot ovat saatavilla paikalliselta Cembritin edustajalta. Vastuuvapauslauseke Tässä julkaisussa olevat ja muutoin Cembritin tuotteiden käyttäjille toimitetut tiedot perustuvat Cembritin yleiseen kokemukseen ja parhaaseen tietämykseen. Näiden tuotteiden osalta ei kuitenkaan anneta minkäänlaista nimenomaista tai oletettua takuuta johtuen Cembrit tietojen ja vaikutusmahdollisuuksien ulkopuolella olevista tekijöistä, joilla voi olla vaikutusta tuotteiden käyttöön. Cembritin toimintatapana on jatkuva parantaminen. Tästä syystä Cembrit pidättää oikeuden muuttaa spesifikaatioita koska tahansa ilman erillistä ilmoitusta. Värit ja pintarakenteet voivat vaihdella valon ja sääolosuhteiden mukaan. Tästä syystä sekä painoteknisistä rajoituksista johtuen tämän esitteen värit voivat vaihdella. Varmista, että käytössäsi on viimeisin versio tästä julkaisusta, tarkistamalla, että julkaisupäivämäärä vastaa verkkosivuiltamme ladattavissa olevan version päivämäärää. Jos olet epävarma asiasta, ota yhteyttä Cembritin paikalliseen edustajaan. Painepesu Varoitus! Painepesu on kovakourainen käsittely kuitusementtiselle julkisivuverhoiluille. Painepesurin liiallinen tai vääränlainen käyttö voi vaurioittaa pintaa. Siksi ei ole suositeltavaa käyttää painepesua. 36

37 Cembrit on yksi Euroopan johtavista monikäyttöisten kuitusementtisten rakennustuotteiden valmistajista. Cembrit-tuotteet ja -ratkaisut tarjoavat innostavia mahdollisuuksia suunnitella ja toteuttaa näyttäviä ja kestäviä rakennuksia jokapäiväistä elämää varten. Cembrit on kuitenkin paljon enemmän kuin pelkkiä tuotteita. Autamme myös monissa erilaisissa suunnittelu- ja rakennusprojekteissa tehden niistä tehokkaampia, innostavampia ja kustannustehokkaampia. Rakentaminen on meille myös ihmisten välisten suhteiden rakentamista. Yritämme työllämme tehdä sinun päivästäsi paremman, jotta voit oman työsi kautta luoda parempia päiviä muille. Tehdään tästä yhdessä ikimuistoinen päivä.
